NÁVOD K OBSLUZE
MASCOM
RF10
Bezdrátový digitální surround zesilovač 2,4 GHz
Návod k obsluze
www.mascom.cz
e-mail: info@mascom.cz
RF10_2005_08
Děkujeme vám za zakoupení našeho výrobku a za důvěru, kterou tím projevujete naší firmě. Je nám
potěšením, že vám můžeme nabídnout produkt, který splňuje vaše nároky. Aby vám sloužil podle
vašich představ, doporučujeme, abyste předtím, než jej začnete využívat, věnovali určitou dobu
prostudování tohoto návodu k obsluze. Jeho prostřednictvím se seznámíte s tím, jak zařízení funguje.
OBSAH
Obsah .......................................................................................................................................................1
Zásady bezpečného provozu ...................................................................................................................1
Ochrana životního prostředí .....................................................................................................................2
Vlastnosti zařízení ....................................................................................................................................2
Součásti dodávky .....................................................................................................................................2
Bezpečnostní opatření..............................................................................................................................2
Ovládací prvky..........................................................................................................................................3
Zadní panel...............................................................................................................................................4
Zapojení....................................................................................................................................................5
Postup při řešení problémů ......................................................................................................................7
Technické údaje .......................................................................................................................................7
ZÁSADY BEZPEČNÉHO PROVOZU
Výstraha: Nikdy se nepokoušejte sami rozebírat skříňku zařízení, hrozí nebezpečí úrazu
elektrickým proudem. Potřebuje-li zařízení opravu, svěřte ji odborníkovi.
Symbol blesku upozorňuje, že součástí zařízení jsou elektricky neizolované díly, na
nichž je hodnota elektrického napětí dostatečně velká na to, aby mohlo způsobit úraz.
Uživatel nesmí otevírat skříňku zařízení ani se dotýkat svorek pod napětím.
Symbol vykřičníku uvnitř trojúhelníku upozorňuje uživatele na to, že v případě poruchy
zařízení a nutnosti jeho opravy je opravu třeba svěřit kvalifikovanému odborníkovi,
případně kontaktovat prodejce zařízení. Je-li nezbytná výměna dílů označených tímto
symbolem, je třeba použít díly totožných rozměrů a vlastností jako díly původní.
• Abyste předešli možnosti úrazu elektrickým proudem, vždy dbejte na to, aby kolíčky zástrčky
napájecího kabelu zařízení byly nadoraz zasunuté do zásuvky elektrické sítě, resp. do zásuvky
prodlužovacího kabelu. Žádné kovové součásti zástrč
• V případě poruchy zařízení a nutnosti jeho opravy svěřte opravu kvalifikovanému odborníkovi.
• Nevystavujte zařízení působení vlhka, deště, resp. kapalin obecně. Nestavte na zařízení žádné
nádoby s kapalinou, jako jsou například plné vázy či sklenice.
ky nesmějí zůstat nekryté.
• Nestavte na zařízení žádné zdroje otevřeného ohně (jako například hořící svíce).
Výše uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité
elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním
odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných
místech, kde budou přijata zdarma. Pro bližší informace kontaktujte prodejce zařízení.
Při nesprávném způsobu likvidace elektrických a elektronických přístrojů, mohou být v
souladu s národními předpisy uděleny pokuty.
1
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Eliminovali jsme nadbytečný obalový materiál a ponechali pouze 3 druhy: kartónovou
krabici, polystyrénovou pěnu sloužící jako ochrana před nárazy a igelit (sáček,
ochranná fólie).
• Zařízení je možné po skončení jeho životnosti částečně recyklovat. S použitými
obalovými materiály a elektrickými spotřebiči nakládejte v souladu se zásadami
ochrany životního prostředí a s platnými zákony a předpisy.
VLASTNOSTI ZAŘÍZENÍ
• bezdrátová technologie je optimálním řešením v rámci domácího systému pro
reprodukci zvuku,
• kromě souběžného zvukového a digitálního kanálu je k dispozici 8 volitelných
digitálních kanálů,
• jde o plnohodnotnou náhradu kabelového řešení s nízkou spotřebou energie u vysílače
i reproduktoru,
• zařízení umožňuje překonat omezení daná prostorovými dispozicemi a kabeláží a
může představovat klíčový prvek moderního domácího systému pro reprodukci zvuku;
• digitální frekvenční modulace, kanálový filtr, automatická kontrola frekvence,
• přirozený zvuk, přenos signálu i na dlouhou vzdálenost.
SOUČÁSTI DODÁVKY
Po zakoupení zařízení se přesvědčte, že dodávka obsahuje všechny součásti:
- 1x digitální surround přijímač model RF10,
- 1x digitální surround vysílač model RF10,
- 1x návod k obsluze,
- 2x adaptér pro napájení ze sítě střídavého napětí.
BEZPEČNOSTNÍ OPATŘENÍ
• Dojde-li ke vniknutí kapaliny či cizího předmětu dovnitř skříňky zařízení, okamžitě
odpojte zařízení od napájení vytažením zástrčky napájecího
kabelu ze zásuvky. Zařízení nechte zkontrolovat v odborném
servisu, do té doby je nepoužívejte.
• Neotevírejte skříňku zařízení, hrozí riziko úrazu elektrickým
proudem.
NAPÁJENÍ
• Nejprve se přesvědčte, že předepsané napájecí napětí zařízení (uvedené na
napájecím kabelu) odpovídá napětí v místní elektrické síti.
• Nebudete-li zařízení delší dobu používat, odpojte je od napájení vytažením zástrčky
napájecího kabelu ze zásuvky.
• Při odpojování od napájení ze sítě tahejte za zástrčku
napájecího kabelu, nikoli za vlastní kabel. Napájecí kabel
umístěte tak, aby se po něm nešlapalo a aby nemohlo dojít k
jeho přiskřípnutí či deformování (nadměrnému zkroucení).
• Je-li nezbytné přikročit k výměně napájecího kabelu, svěřte ji vždy odborníkům.
2

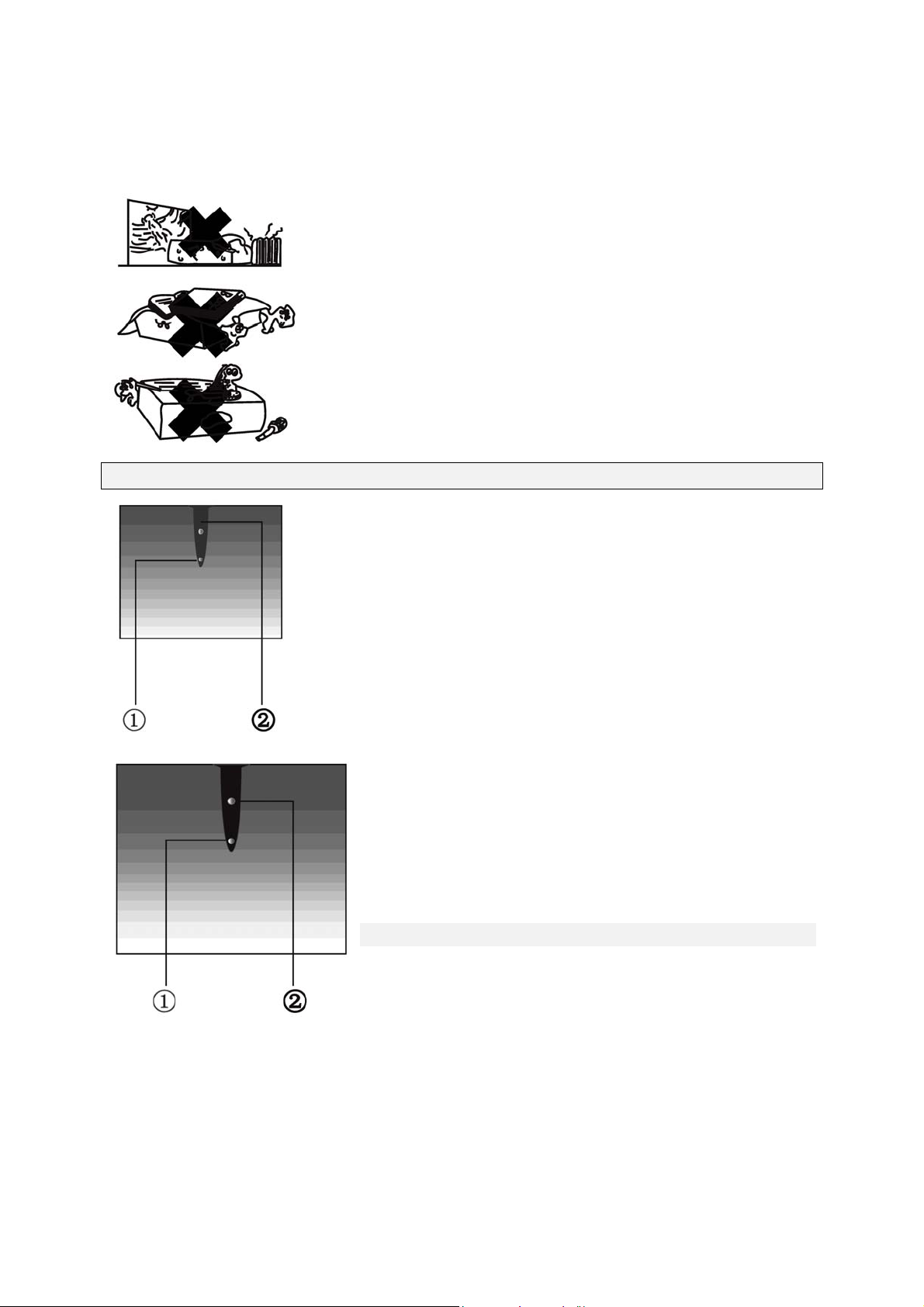

VOLBA MÍSTA INSTALACE
• Místo instalace musí umožňovat dostatečné proudění vzduchu, aby nemohlo dojít k
přehřátí vnitřních dílů, které by mohlo mít za následek zkrácení životnosti zařízení. V
případě instalace v regálu či uzavřeném boxu je nutné zajistit
dostatečně velké větrací otvory, které umožní unikání tepla.
• Neumisťujte zařízení do blízkosti zdrojů tepla, nevystavujte je
působení přímého slunečního záření, chraňte je před
prachem a mechanickými otřesy.
• Chraňte zařízení před vlhkem a deštěm, hrozí nebezpečí
požáru či úrazu elektrickým proudem.
• Nestavte na horní plochu zařízení žádné předměty, mohlo
by dojít k zablokování větracích otvorů a přehřátí.
• Dbejte na to, aby dovnitř zařízení nezapadly jehly, mince, či
jiné kovové předměty - mohlo by dojít k poškození zařízení.
OVLÁDACÍ PRVKY
VYSÍLAČ
1. Tlačítko pro volbu volitelného digitálního kanálu. Indikátor na
přijímači současně změní barvu na zelenou.
2. Indikátor napájení.
PŘIJÍMAČ
1. Tlačítko pro volbu volitelného digitálního kanálu.
Indikátor na přijímači současně změní barvu na
zelenou.
2. Indikátor napájení a přijímaného kmitočtového
pásma.
3

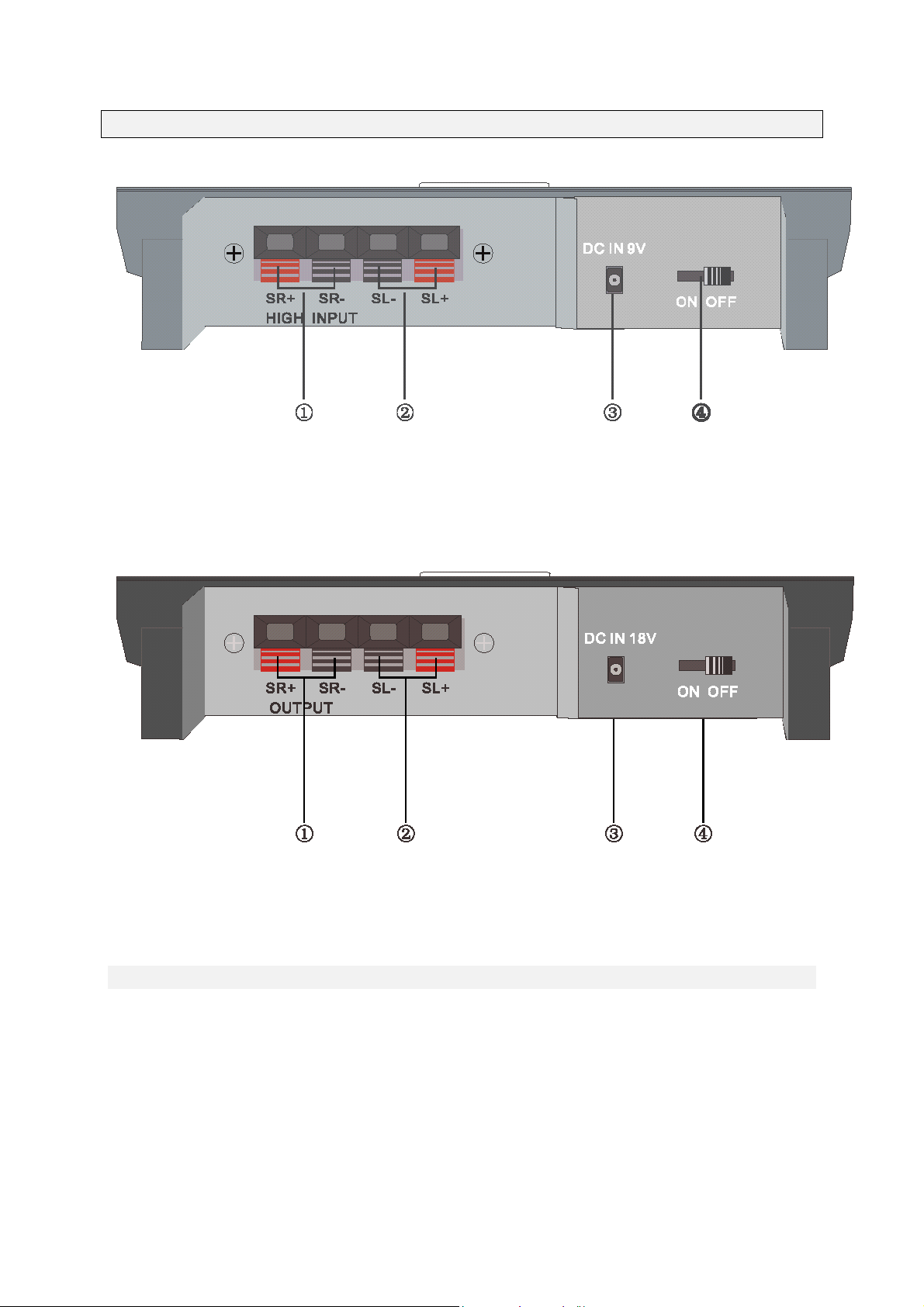

ZADNÍ PANEL
VYSÍLAČ
1. Konektor SR+ SR-: pravý surround zvukový kanál.
2. Konektor SL- SL+: levý surround zvukový kanál.
3. Konektor DC IN 9V: vstup pro napájecí kabel.
4. Přepínač [ON OFF]: zapínání a vypínání napájení.
PŘIJÍMAČ
1. Konektor SR+ SR-: pravý surround zvukový kanál.
2. Konektor SL- SL+: levý surround zvukový kanál.
3. Konektor DC IN 18V: vstup pro napájecí kabel.
4. Přepínač [ON OFF]: zapínání a vypínání napájení.
4

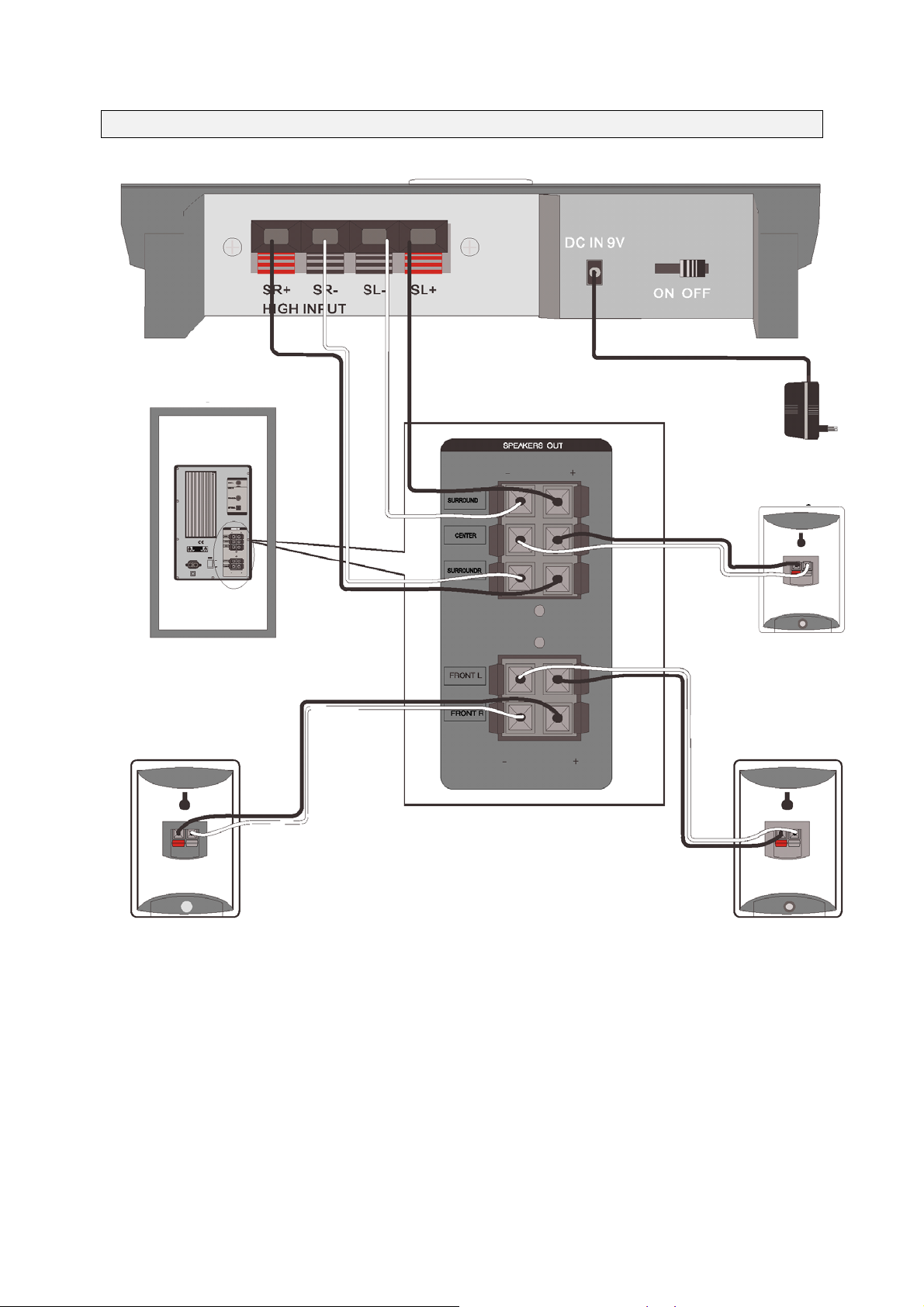

ZAPOJENÍ
VYSÍLAČ
Zesilovač
Napájecí kabel s
Středový reproduktor
Hlavní reproduktor pravý
Hlavní reproduktor levý
5

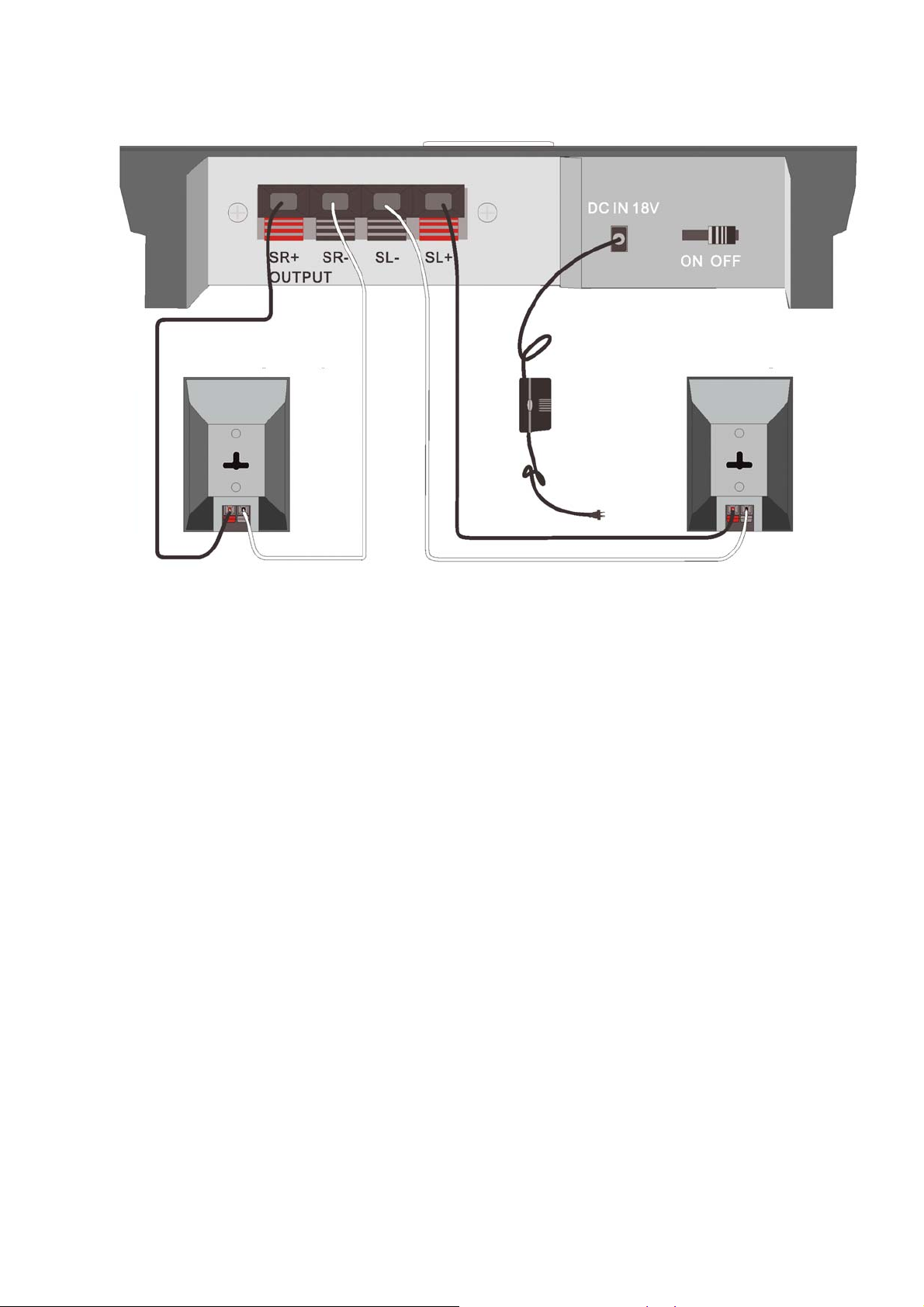

PŘIJÍMAČ
ý
Surround reproduktor pravý
Surround reproduktor lev
Napájecí kabel s
transformátorem
6
POSTUP PŘI ŘEŠENÍ PROBLÉMŮ
Pokud zařízení nefunguje korektně, okamžitě je vypněte a pokuste se najít příčinu s využitím
následující tabulky. Bude-li problém přetrvávat i nadále, může jít skutečně o závadu: obraťte
se na prodejce zařízení.
Problém Možná příčina Možný způsob řešení
Schází zvukový výstup.
Přerušovaný zvukový
výstup, současně trvalé
klepání vycházející
zevnitř.
Není správně zapojený kabel k
reproduktoru.
Není korektní propojení se
zdrojem zvukového signálu.
Hlasitost je nastavená příliš
nízko.
Zvukový výstup byl potlačen
(tlačítkem dálkového ovládání).
Je aktivován dvoustopý režim. Aktivujte surround režim.
Hlasitost pro středový, resp.
surround kanál je nastavená
příliš nízko.
Vysílač a přijímač jsou
navzájem příliš vzdálené.
Hlasitost je nastavená příliš
vysoko.
U zapojení reproduktorů jsou
zaměněné kladné a záporné
svorky.
Použity reproduktory s odporem
menším než 4 Ω.
Svorky reproduktorů jsou
propojené nakrátko.
Spustil se ochranný
mechanismus, protože hlasitost
je nastavená příliš vysoko.
Frekvenční modulace se
přerušila.
Zapojte korektně reproduktor.
Zapojte korektně zdroj
zvukového signálu.
Seřiďte hlasitost.
Aktivujte zvukový výstup.
Seřiďte hlasitost.
Zmenšete vzdálenost mezi
vysílačem a přijímačem.
Ztište hlasitost. Zvuk je zkreslený.
Zapojte korektně reproduktory.
Použijte reproduktory s
odporem 4 Ω.
Vypněte napájení a zapojte
svorky tak, abyste vyloučili
propojení nakrátko.
Ztište hlasitost.
Znovu navolte kanál.
TECHNICKÉ ÚDAJE
Výkon hlavního kanálu (8 Ω)
Jmenovitá hodnota 2x 10 W
PMPO 2x 18 W
Kmitočtové pásmo 2400 až 2483,5 MHz
Jmenovité harmonické zkreslení 1%
Kmitočtová odezva
Odstup signálu od šumu (vážená hodnota)
Vstupní citlivost
Napájení 230 V, 50 / 60 Hz
Příkon 60 W
Rozměry 138 x 455 x 344 mm
Čistá hmotnost 3,4 kg
Uvedené hodnoty slouží pouze pro rámcovou informaci. Vzhled i technické charakteristiky
zařízení se mohou měnit i bez předchozího upozornění ze strany výrobce.
7
120 Hz až 20 kHz (±3 dB)
≥ 85 dB
≤ 9 V
