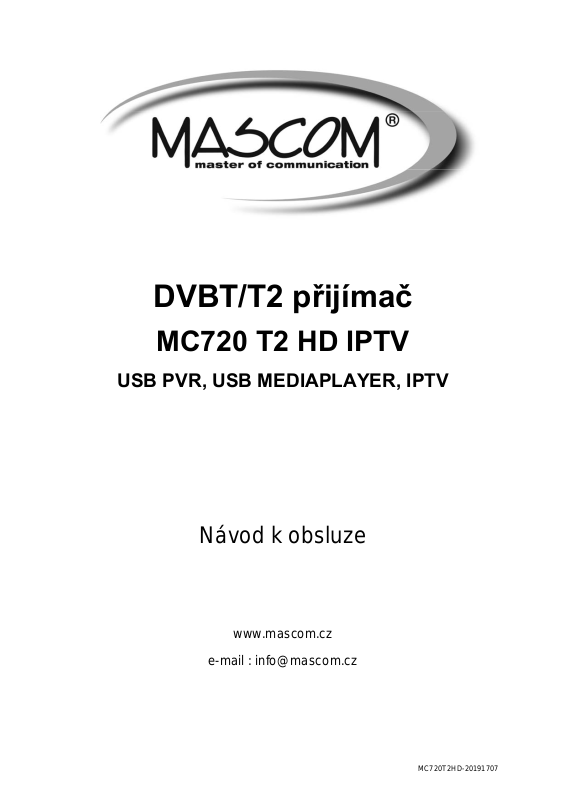

Mascom MC720T2 HD User Manual
DVBT/T2 přijímač
MC720 T2 HD IPTV
USB PVR, USB MEDIAPLAYER, IPTV
Návod k obsluze
www.mascom.cz
e-mail : info@mascom.cz
MC720T2HD-20191707
OBSAH
Úvod ........................................................................................... 2
Bezpečnostní opatření a další doporučení ................................. 3
Ovládací prvky, popisy předního, zadního panelu...................... 4
Příklady zapojení............................................................................ 10

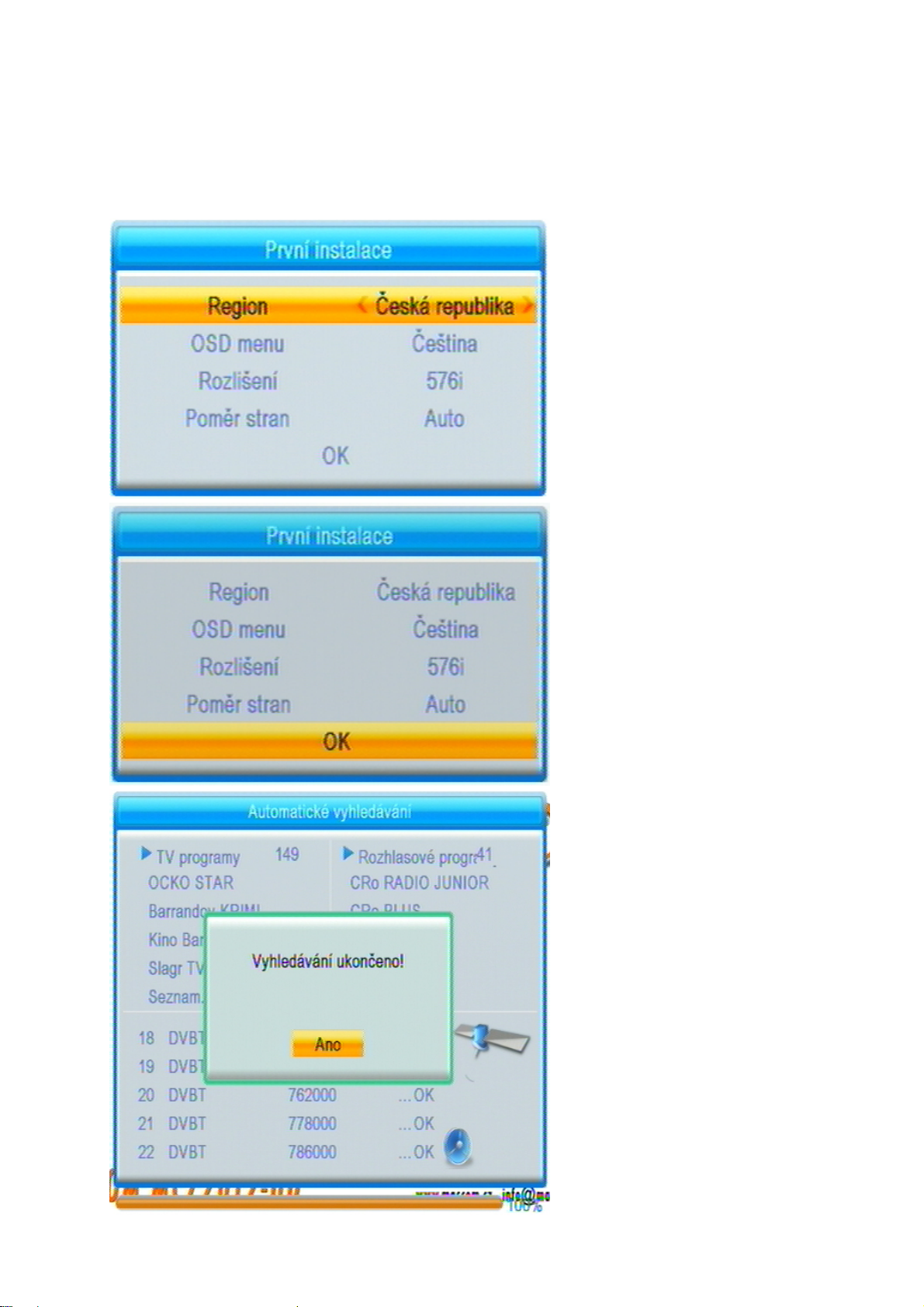

První instalace ............................................................................. 13
Sledování vysílání ………………………................................... 14

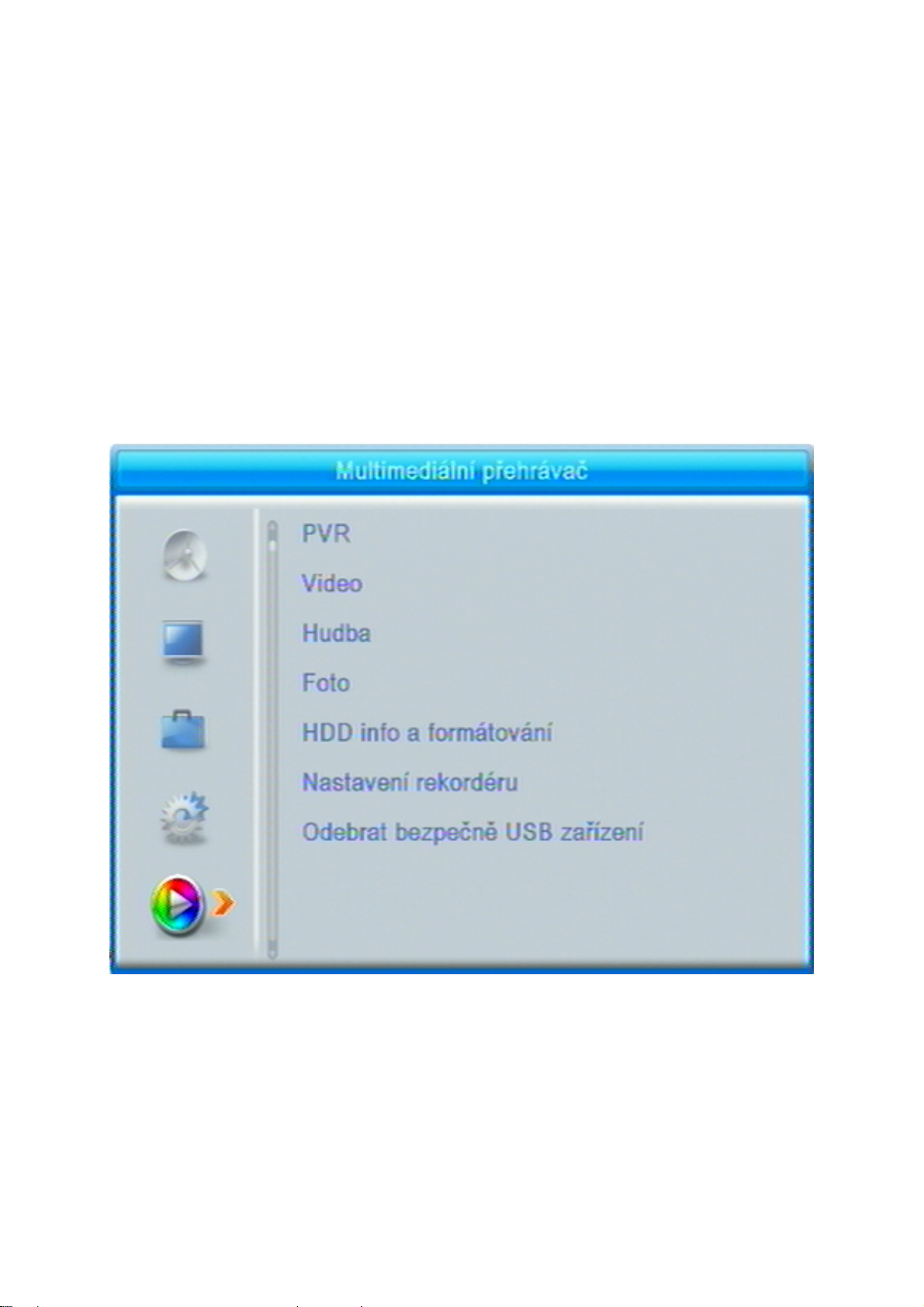

Popisy činnosti v soustavě menu, Multimedia, Aplikace …..…… 17
PVR Videorekordér, nahrávání, přehrávání.................................... 28
Timeshift……............................................................................. 34
Postupy řešení problémů.............................................................. 33
Technické údaje.............................................................................. 34
-------------------------------------------------------------------------------------------------------------------------
VÝSTRAHA !
Signalizuje situaci, která může vést k poškození zařízení.
Ventilace
Nestavte na přijímač žádné jiné elektrické přístroje.
Zajistěte dostatečnou cirkulaci vzduchu v okolí přijímače.
Nestavte přijímač na koberec či obdobné měkké podložky.
-------------------------------------------------------------------------------------------------------------------------
VÝSTRAHA !
Signalizuje situaci, která může vést k úrazu.
Pozor přístroj neotvírejte
Přístroj neotvírejte.
V případě nutnosti před otevřením vyjměte vidlici síťového přívodu
ze zásuvky.
-------------------------------------------------------------------------------------------------------------------------
1
ÚVOD
Seznamte se prosím nejprve důkladně s obsahem tohoto návodu k obsluze.
Pokud jde o pracovní postupy obsluhy zařízení, ujasněte si vždy předem, jaký
dopad bude mít akce, kterou hodláte realizovat: jde především o vaši
bezpečnost.
Softwarové ujednání :
Mascom spol.s.r.o. (dále jen Mascom) dodává přijímač se softwarovým
vybavením instalovaným v přijímači, tak jak je v okamžiku prodeje. Zakoupení
přijímače uživatelem nezakládá žádné právo uživatele ani závazek Mascomu
vůči uživateli k jakékoli změně softwarového vybavení přijímače oproti
softwarovému vybavení instalovanému v přijímači při jeho koupi uživatelem.
Zakoupení přijímače uživatelem též nezakládá právo uživatele na vlastnictví
instalovaného software a jeho použití jinak, než v souvislosti s běžným
používáním přijímače, ani na jeho úpravy, prodej apod.
Společnost Mascom vedena snahou o dosažení nejlepších provozních
vlastností svých výrobků průběžně zdokonaluje a rozšiřuje jejich softwarové
vybavení. Informace o aktualizacích software naleznete na www.mascom.cz.
Mascom nenese žádnou odpovědnost za škody na přístroji, uživatelských či
jiných právech v případech, kdy dojde k zásahu do softwarového vybavení
přijímače.
Funkčnost internetových aplikací závisí zejména na jejich poskytovateli a na
poskytovatelích služeb k těmto aplikacím. Vzhledem k tomu, že Mascom
nemůže nijak ovlivnit rozhodnutí poskytovatelů aplikací a poskytovatelů
ostatních služeb, vyhrazuje si právo, kteroukoli aplikaci kdykoli ze
software přijímače odstranit a nenese žádnou odpovědnost za jejich
fungování. Odstranění či ukončení fugování jakékoli aplikace není důvodem
k reklamaci přijímače.
Obsah balení
- Přijímač MC720 T2 HD
- Dálkový ovladač + baterie
- Návod k obsluze
2
BEZPEČNOSTNÍ OPATŘENÍ A DALŠÍ DOPORUČENÍ
Tento digitální přijímač byl zkonstruován tak, aby odpovídal mezinárodním
bezpečnostním standardům. Seznamte se nicméně důkladně s dále
uvedenými bezpečnostními opatřeními a doporučeními:
• Nepoužívejte na čistění skříňky žádné čisticí prostředky obsahující
rozpouštědla, mohlo by dojít k poškození povrchové úpravy.
• Nebudete-li zařízení delší dobu využívat, odpojte zařízení i anténu od
zdroje napájení. Totéž učiňte i v případě bouřky. Zařízení odpojíte od
napájení z elektrické sítě vytažením zástrčky napáječe. Zástrčka
napáječe musí trvale zůstat dobře přístupná.
• Je-li patrný kouř či zápach pálícího se materiálu, okamžitě zařízení
vypněte a odpojte od napájení z elektrické sítě. Poté kontaktujte
autorizovaný servis.
• Chraňte zařízení před kapajícími a odstřikujícími kapalinami. Nestavte do
jeho blízkosti žádné nádoby s kapalinou (např. vázy).
• Chraňte zařízení před prachem. Prachové či kovové částice uvnitř
zařízení mohou způsobit požár či úraz elektrickým proudem.
• Neotevírejte skříňku zařízení, zařízení nerozebírejte.
• Před přemisťováním odpojte zařízení ze zásuvky elektrické sítě.
• Neinstalujte zařízení do těsné blízkosti zařízení generujících magnetické
pole.
• Umístěte zařízení do prostoru, který umožňuje dostatečnou ventilaci.
Chraňte je před přímým slunečním zářením a vlhkostí.
• Chraňte zařízení před působením teplot nad 30 °C a pod 5 °C.
Vlastnosti přijímače
• Příjem vysílání DVB-T2, HEVC H.265AV
• HD výstup s rozlišením obrazu až 1920x1080p
• Chytrý dálkový ovladač ovládající i základní funkce televizoru
• Funkce USB PVR a Media Player
• Připojení k síti internetu konektorem LAN
• Čelní displej, hodiny (ve stand-by)
• Uživatelsky přívětivá soustava obrazovkových menu
• Elektronický přehled pořadů, podpora pro teletext a titulky
• Snadná instalace a počáteční nastavení parametrů
• Paměť pro uložení naladění 2000 programů
3
1 OVLÁDACÍ PRVKY A KONEKTORY
1.1 Přední a boční panel
1. Tlačítko MENU : zobrazení OSD menu na obrazovce
2. Tlačítka [], [] : Přepínání programů, po stisknutí přepne o jeden
nahoru, dolů
3. Tlačítka [],] : Nastavení hlasitosti po stisknutí hlasitost zesílí, zeslabí.
4. Tlačítko OK : potvrzení volby v menu
5. Tlačítko POWER : Vypíná/zapíná do provozního režimu
6. Multifunkční LED displej
7. Čidlo dálkového ovládání
8. USB konektor : Slouží pro připojení externího paměťového nosiče
USB/HDD. Podporované formáty jsou FAT32 a NTFS.
9. LED Kontrolka: Informace o stavu přístroje. Svítí-li zelená přístroj je
zapnutý v provozním režimu, svítí-li červená je vypnutý ve stavu
připravenosti (Stand-By).
4
1.2 Zadní panel
1. Konektor ANT IN : Vstup pro připojení antény. Podporuje napájení 5V DC.
2. Konektor ANT OUT : Průchod signálu z antény pro připojení dalšího
zařízení, výstup obsahuje nezpracovaný signál přicházející z antény.
3. Konektor COAXIAL : Pro připojení k audio zařízení
4. Konektor HD OUT: Konektor typu HDMI, výstup HD AV signálu pro
propojení na HDMI vstup televizoru, DVD rekordéru apod.
5. Konektor SCART : Konektor typu SCART, výstup SD AV signálu pro
propojení na Scart vstup televizoru. Případně pro připojení k domácímu
audiosystému.
6. Konektor ETHERNET : Pro připojení k síti LAN
7. Konektor pro připojení napájecího adaptéru DC12V. Napájecí adaptér pro
připojení k elektrické síti 100 - 240V, ~ 50/60Hz je součástí dodávky.
Používejte pouze originální adpatér.
VÝSTRAHA : Nejprve zapojte anténu, připojte přijímač k televizoru či
k dalším zařízením a až poté připojte přijímač k adaptéru a adaptér do
zásuvky elektrické sítě!
5
1.3 Dálkový ovladač
1.3.1 TV CONTROL pro ovládání televizoru.
Dálkový ovladač má čtyři tlačítka TV CONTROL, která lze naprogramovat pro
ovládání televizoru.
Tlačítko POWER [ ]
zapíná/vypíná TV
Tlačítko [AV/TV]
přepíná AV vstupy
Tlačítka [VOL-] [VOL+]
nastavení hlasitosti televizoru
Ovladač je tzv. „učící se“, takže jím lze nahradit infračervený ovladač
libovolného televizoru. Postup naprogramování :
1) Stiskněte tlačítko [SET] a držte je stisknuté dokud po dobu cca 4-5
vteřin, červená LED dioda se rozsvítí a poté co zvýší intezitu svícení
tlačítko uvolněte. LED dioda zhasne a ovladač je připraven na
programování.
LED DIODA
TLAČÍTKO SET
2) Položte ovladač MC720T2 a ovladač televizoru vysílacími diodami proti
sobě na vzdálenost cca 3-5cm.
Ovladač MC720T2 Ovladač TV
6
3) Na ovladači MC720T2 stiskněte modré tlačítko POWER [ ], LED
dioda zabliká.
4) Na ovladači televizoru stiskněte a držte tlačítko sloužící pro zapínání a
vypínání televizoru. LED dioda ovladače MC720T2 dvakrát zabliká a
poté co se rozsvítí nepřerušovaně, tlačítko na ovladači televizoru
uvolněte.
5) Stejným způsobem postupně naprogramujte programovatelná tlačítka
[VOL-], [VOL+], [AV/TV] ovladače MC720T2.
Tlačítka[VOL-] [VOL+] pro nastavení hlasitosti televizoru.
Tlačítko [AV/TV] pro přepnutí televizoru na externí vstup k němuž je
připojen přijímač MC720T2 (HDMI, SCART, AV).
Modré tlačítko POWER [
] pro vypínání a zapínání televizoru.
6) Po ukončení programování stiskněte tlačítko [SET] LED dioda zhasne.
7
Tlačítka pro ovládání přijímače MC720T2HD
1. Červené tlač.POWER [
]: vypíná a zapíná přijímač.
2. Tlačítka []: stisknutím mění rychlost přehrávání ve
směru vzad/vpřed.
3. Tlačítka [ ]: skok v nahrávce, přechod na další /
předchozí soubor.
4. Tlačítko []: PLAY – spouští přehrávání.
5. Tlačítko [II, Timeshift]: PAUZA - přeruší přehrávání,
při sledování zapíná Timeshift.
6. Tlačítko [, STOP]: zastaví nahrávání, přehrávání.
7. Tlačítko [REC] červené kolečko: start nahrávání.
8. Barevná tlačítka : ovládání doplňkových funkcí
v teletextu, OSD, při přehrávání, atd.

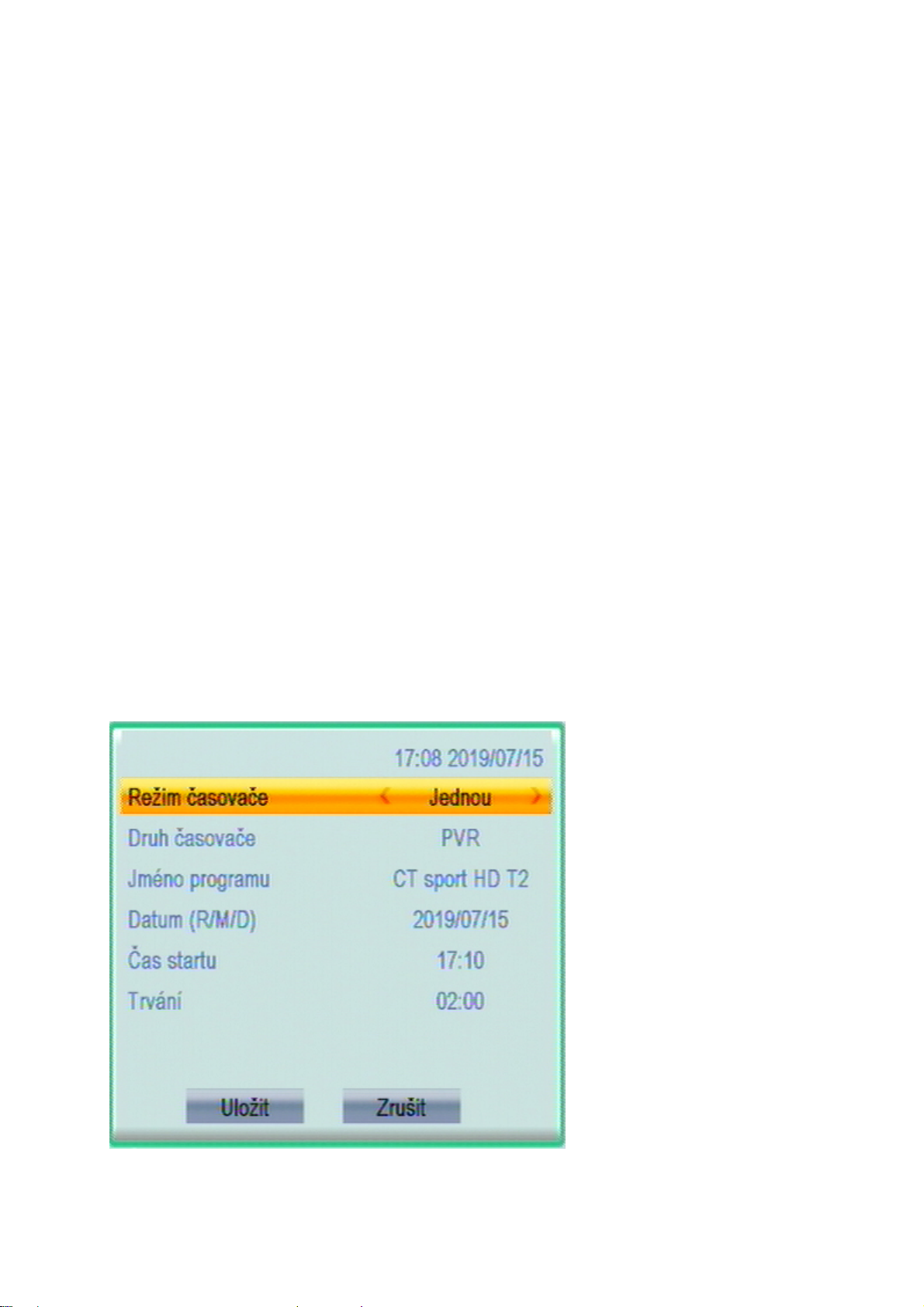

9. Červené tlačítko při sledování TV zobrazí tabulku
časovače (timer) s událostmi pro nahrávání.
10. Tlačítko [MENU]: otevírá OSD menu p
řijímače.
11. Tlačítko [EXIT]: návrat, zrušení aktuální operace.
12. Tlačítka [CH+,], [CH-,]: přepíná TV programy,
pohyb v menu.

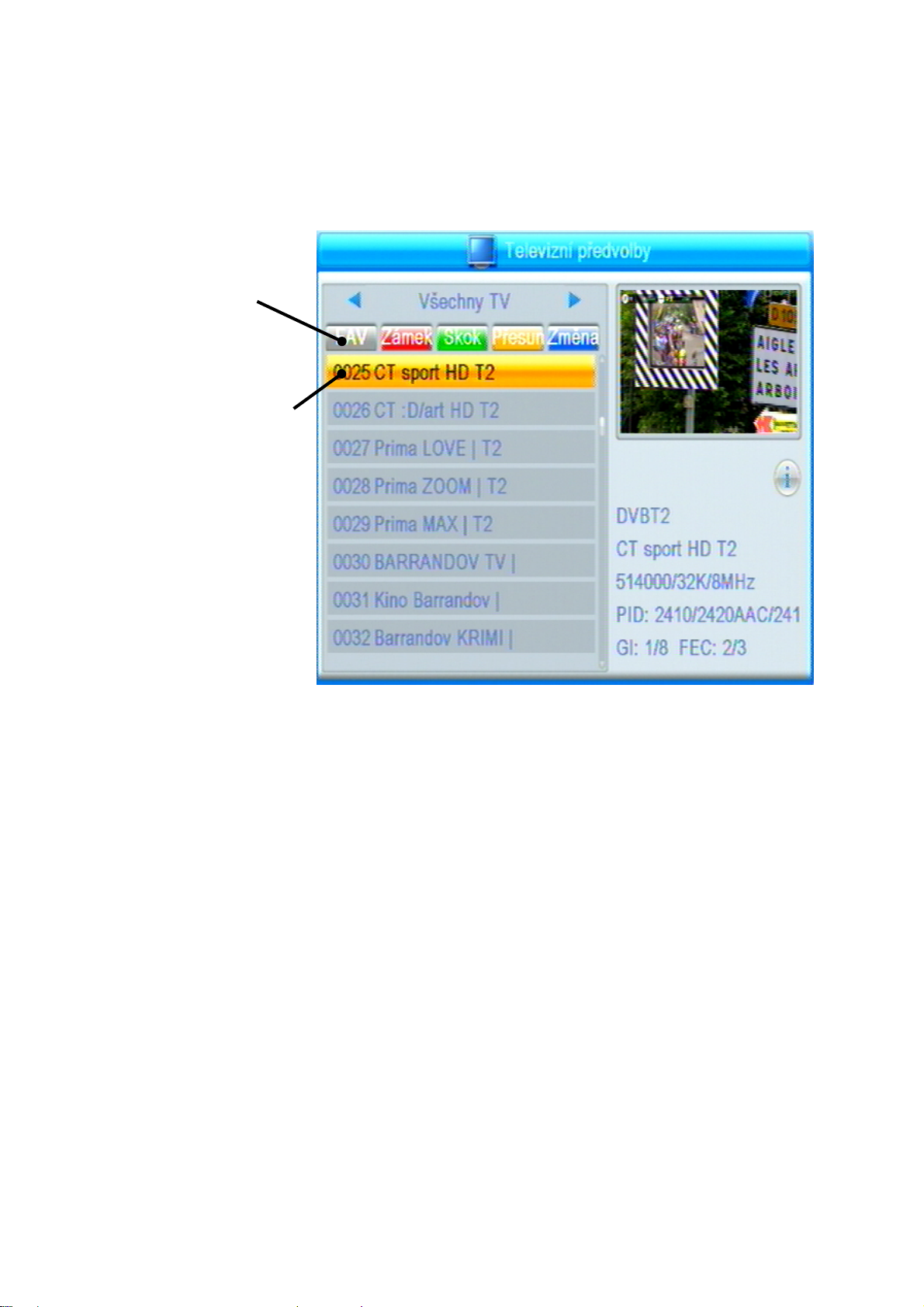

13. Tlačítko [OK]: při sledování vyvolá seznam předvoleb,
potvrzení v menu.
14. Tlačítka [VOL+,] [VOL-,]: změna hlasitosti, pohyb
v menu.
15. Tlačítko [FAV]: volba skupin favoritních programů.
16. Tlačítko [TV/RADIO]: přepíná mezi televizním a
rozhlasovým vysíláním.

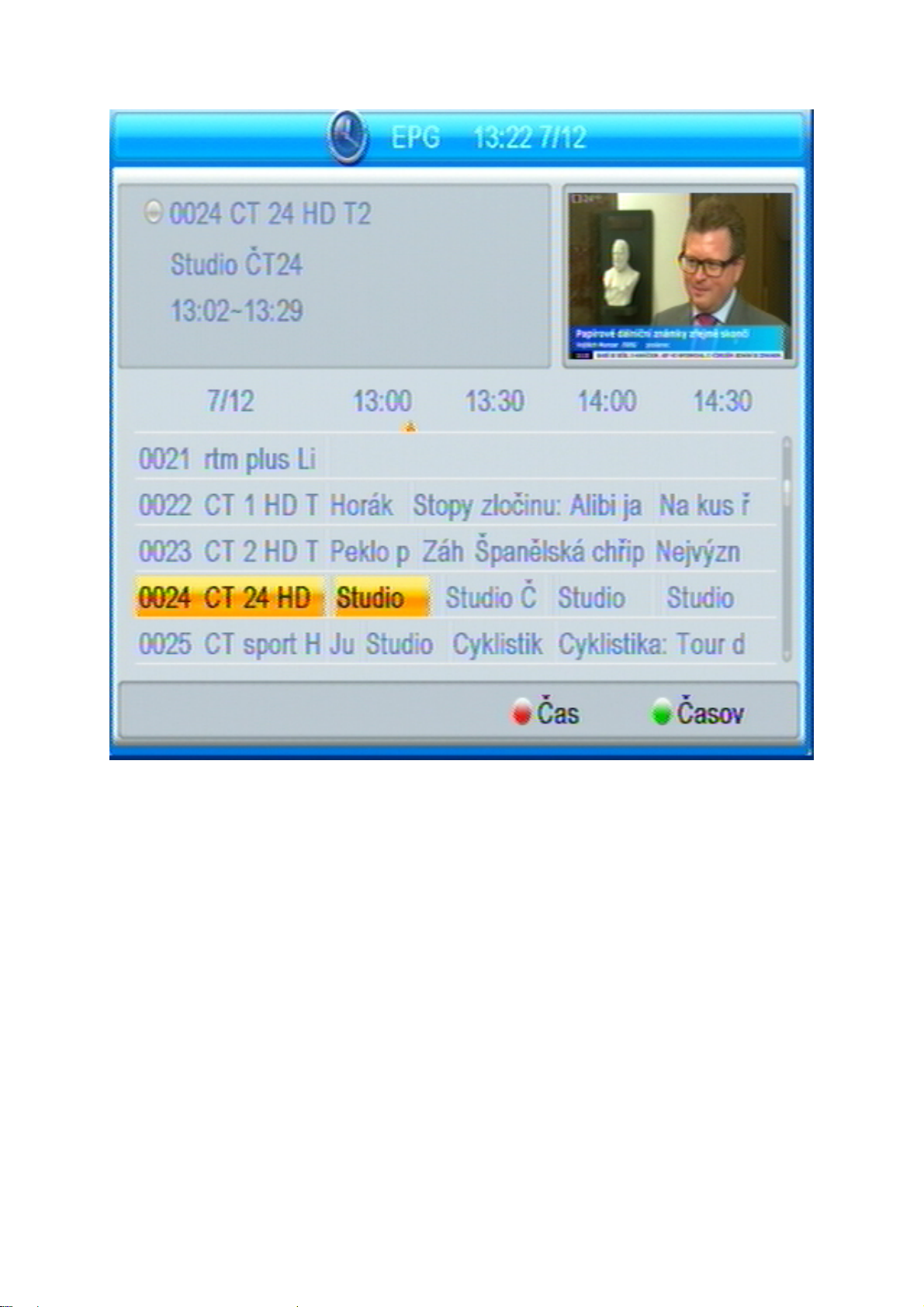

17. Tlačítko [EPG]: Elektronický přehled pořadů.
18. Tlačítko [AUDIO]: otevírá výběr z možností zvukového doprovodu.
19. Tlačítko [MUTE]: vypíná a zapíná zvuk.

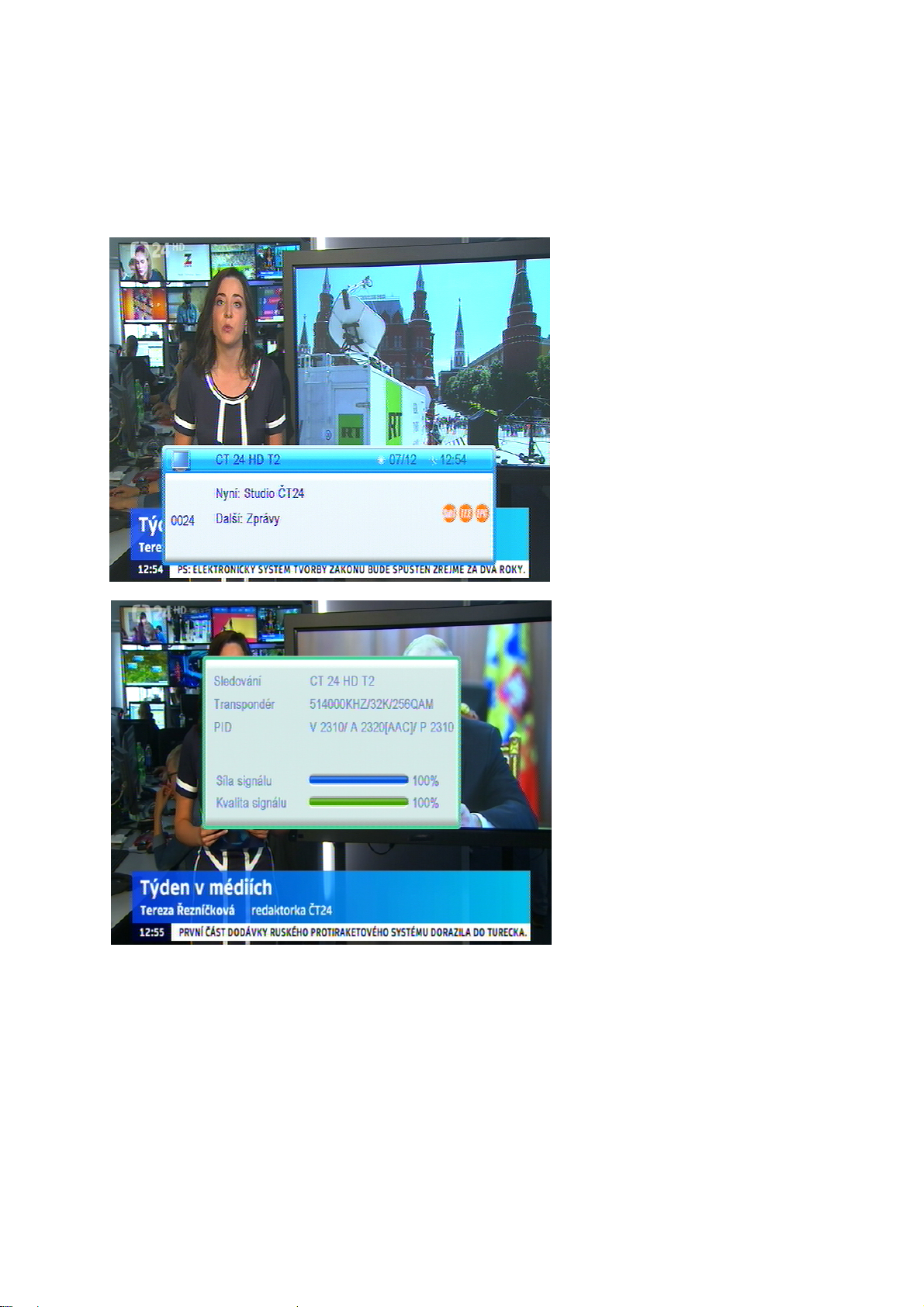

20. Tlačítko [INFO]: zobrazí informační lištu. Při druhém stisknutí zobrazí
rozšířené informace o pořadu a technické parametry vysílání.
21. Tlačítko [SUB-T]: výběr dostupných titulků.
22. Tlačítko [TTX]: otevírá teletext.
23. Numerická tlačítka [0] až [9]: přepínání předvoleb, klávesnice pro změny.

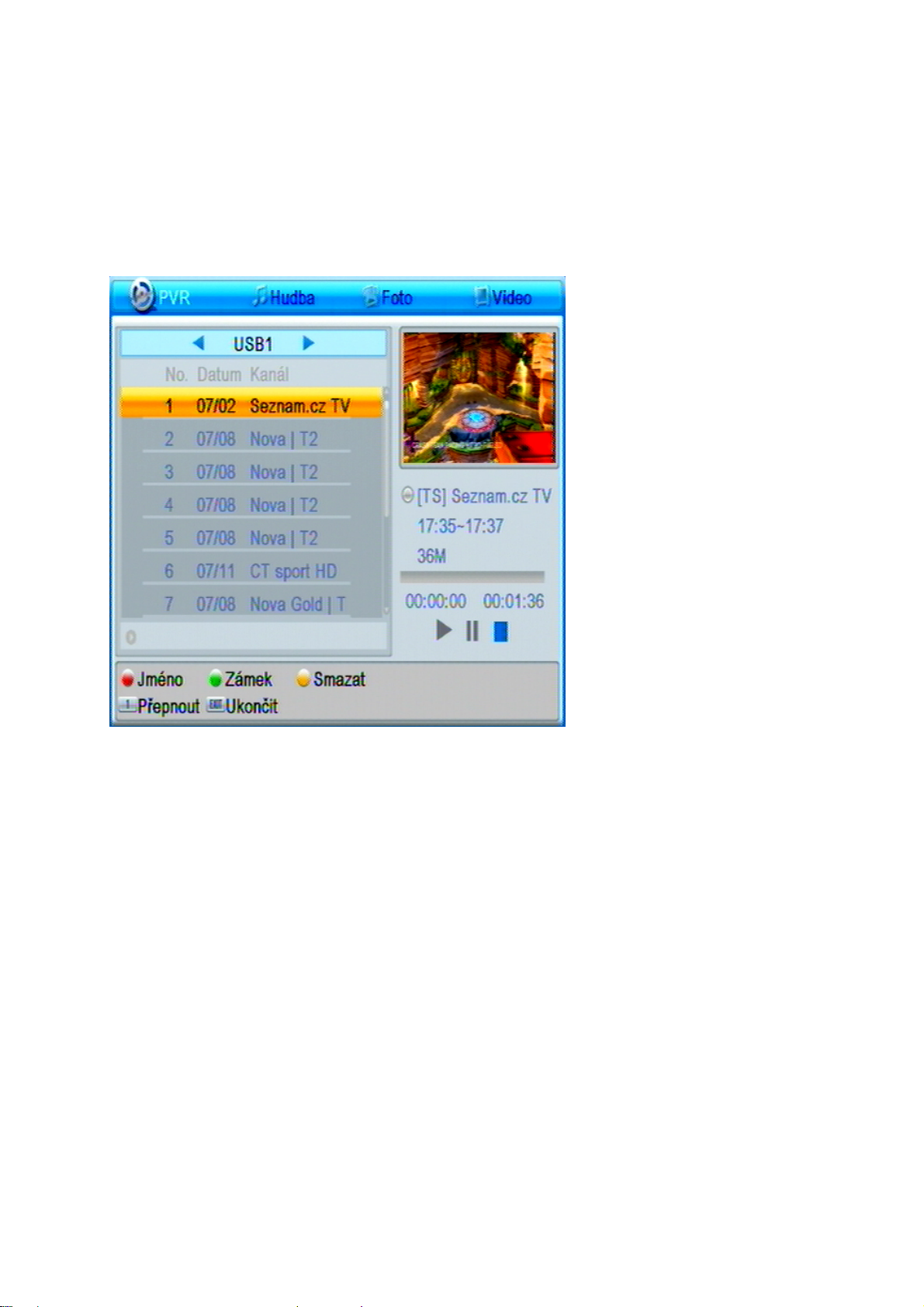

24. Tlačítko [USB]: přímý vstup k seznamu nahrávek a USB playeru
25. Tlačítko [RECALL]: návrat k poslednímu sledovanému programu.
8
Poznámka: Funkce některých tlačítek ( např.SUB-T, TTX, …) je podmíněna
tím, že vysílání obsahuje vlastnosti, informace a možnosti jako je např.
vysílání teletextu, titulků, různých verzí zvukového doprovodu apod.
Poznámka: Některá tlačítka mají i další funkce v menu, při nahrávání či
přehrávání. Funkce jsou popsány v příslušných částech tohoto návodu.
Vložení baterií : Sejměte kryt baterií z ovladače a vložte 2×AAA baterie do
prostoru pro baterie. Uvnitř je znázorněna správná orientace baterií.
Používání dálkového ovladače
Při použití ovladače miřte vždy na
přední panel přístroje. dálkový
ovladač má pracovní dosah až 5
metrů od přístroje při úhlu do +/-30
stupňů.
Poznámka:
Přímé slunce nebo silný zdroj světla snižují citlivost dálkového ovládání.
Dálkový ovladač nebude pracovat, pokud je v cestě signálu nějaká překážka.
9
2 PŘÍKLADY ZAPOJENÍ
Ujistěte se, že všechna zařízení, která chcete propojit jsou odpojena od
elektrické sítě !
Zapojení k anténě : Propojte anténu s konektorem ANT IN na zadním panelu
přijímače.
Zapojení k televizoru s HDMI : Propojte HDMI konektory přijímače a
televizoru.
Zapojení přes SCART : Propojte SCART konektor přijímače a SCART nebo
jiný AV vstup připojovaného zařízení TV, VCR,DVD,..
Zapojení k audiosystému : Propojte digitální COAXIAL konektory přijímače a
audiosystému.
Zapojení k dalšímu DVB-T/T2 zařízení : Propojte konektor RF OUT na zadní
straně přijímače se vstupním anténním konektorem dalšího zařízení.
VÝSTRAHA : Nejprve připojte anténu, připojte přijímač k televizoru či k dalším
zařízením a až poté připojte přijímač do zásuvky elektrické sítě!
Poznámka: Při připojování přijímače k jinému zařízení vždy dodržujte pokyny
příslušné uživatelské příručky k danému zařízení. Před propojením také
nezapomeňte všechny propojované přístroje odpojit od napájení.
10
Loading...
