INFORMACE PRO UŽIVATELE
Výše uvedený symbol na výrobku nebo v průvodní dokumentaci
znamená, že použité elektrické nebo elektronické výrobky nesmí být
likvidovány společně s komunálním odpadem. Za účelem správné
likvidace výrobku jej odevzdejte na určených sběrných místech, kde
budou přijata zdarma. Pro bližší informace kontaktujte prodejce zařízení.
Při nesprávném způsobu likvidace elektrických a elektronických přístrojů,
mohou být v souladu s národními předpisy uděleny pokuty.

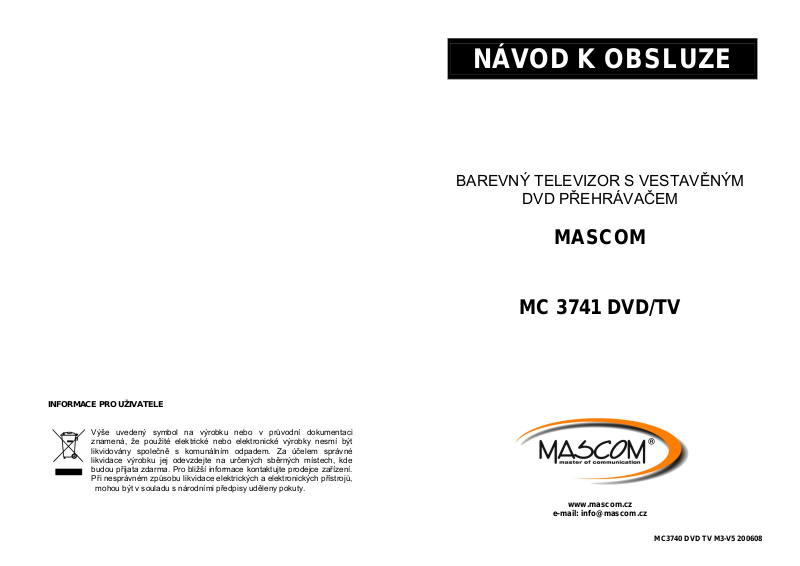

NÁVOD K OBSLUZE
BAREVNÝ TELEVIZOR S VESTAVĚNÝM
DVD PŘEHRÁVAČEM
MASCOM
MC 3741 DVD/TV
www.mascom.cz
e-mail: info@mascom.cz
MC3740 DVD TV M3-V5 200608
22
Postup řešení problémů
Problémy s kvalitou obrazu a zvuku lze zpravidla odstranit jedním ze způsobů navržených v následující tabulce.
Pokud se doporučeným postupem problém odstranit nepodaří, obraťte se na autorizovaný servis.
Demagnetizace obrazovky
Pokud se stane, že se na obrazovce objevují nežádoucí barevné elementy vyvolané působením magnetického
pole vypněte hlavním vypínačem zhruba na 15 minut napájení televizoru. Po opětovném zapnutí zareaguje
demagnetizační obvod a eliminuje nežádoucí barevné odstíny. Obdobné problémy mohou nastat i tehdy, je-li
televizor umístěn v blízkosti zařízení generujících magnetické pole (např. reproduktory).
Některé vysílače elektromagnetických vln, jako např. telefony systému GSM, mohou mít negativní vliv na provoz
přijímače. Pokud se stane, že televizor nereaguje na povely dálkového ovladače, vypněte jej hlavním
vypínačem, vyčkejte asi 10 s a znovu jej zapněte.
Problém Možný způsob řešení
Chybí obraz anebo je nekvalitní. Zkontrolujte anténu.
Zkontrolujte nastavení jasu, intenzity barev a kontrastu.
Zkontrolujte vstup obrazového signálu.
Chybějí barvy, resp. jsou nekvalitní. Zkontrolujte nastavení intenzity barev.
Proveďte manuální jemné doladění.
Obraz či zvuk jsou nekvalitní. Proveďte manuální jemné doladění.
Zkontrolujte anténu.
Na obrazu jsou patrné přerušované čáry či
pruhy.
Může působit vliv zdrojů rušivého signálu (motorová
vozidla, neonové osvětlení, fén, atp.). Nastavte anténu
tak, aby se vliv rušení minimalizoval.
Na obrazu jsou patrné stíny (''duchy''). Může působit vliv okolních kopců či budov. Pokuste se
lépe instalovat anténu.
Nekvalitní barvy v rozích obrazovky. Je-li v okolí televizoru zapojená audio souprava,
transformátor, reproduktor, atp., instalujte takové
zařízení do větší vzdálenosti od přijímače.
Nefunguje přehrávání disku
Zkontrolujte, je-li do mechaniky založený disk.
Zkontrolujte, je-li disk založený do mechaniky potištěnou
stranou nahoru.
V přehrávači mohlo dojít ke kondenzaci vlhkosti.
Vyjměte disk z mechaniky a nechte přehrávač asi 1
hodinu zapnutý.
Může jít o disk lokalizovaný pro jiný region než
přehrávač.
Technické údaje
Výrobce si vyhrazuje právo na změnu uvedených charakteristik.
Úhlopříčka obrazovky 14''
(37 cm)
Úhlopříčka obrazu (cm) 34
Maximální příkon (W) 60
Napájení 230 V střídavého napětí, 50 Hz
TV norma PAL B/G, D/K
TV pásma a kanály VHF I 2 – 4, VHF III 5 – 12, UHF 21 – 69, S 1 - 41
Anténní vstup
Standardní anténní konektor 75 Ω
Počet paměťových pozic (čísel programů) 100 + 1 AV
Efektivní zvukový výkon (W) 2 2 x 2W stereo při přehrávání DVD
1
Obsah
Všeobecné informace................................................1
Instalace.....................................................................2
Běžný provoz přijímače .............................................3
DVD přehrávač ........................................................ 10
Přehrávání disků......................................................13
OSD MENU přehrávače ..........................................15
Technické údaje.......................................................20
Bezpečnostní opatření
• Televizor je určen pro provozování v interiéru, za
pokojové teploty.
• Televizor musí stát na pevné a rovné ploše, kde
může k horním, spodním i postranním ventilačním
otvorům volně proudit vzduch. Nestavte přijímač na
koberec ani na žádné provizorní podložky.
• Televizor musí být připojen na zdroj střídavého
napětí 210 - 240 V, 50 Hz. Pokud nebude přijímač
delší dobu používán, odpojte jej od sítě. Totéž udělejte
i v případě bouřky.
• Před čistěním vždy televizor vypněte a odpojte ze
zásuvky. Skříňku a obrazovku čistěte jemným
hadříkem a slabším roztokem čisticího prostředku.
Nikdy nepoužívejte k čistění benzín, ředidla, líh,
odstraňovač nátěrů či jiná rozpouštědla.
• Nepokládejte na horní plochu přijímače žádné
předměty. Nestavte do blízkosti přijíma
če nádoby s
kapalinou. V případě rozlití kapaliny by mohlo dojít k
úrazu elektrickým proudem nebo poškození přijímače.
• Dbejte na to, aby se ventilačními otvory do přijímače
nedostaly cizí předměty (jehly, sponky, mince, atp.).
• Pokud dojde ke vniknutí kapaliny či cizího předmětu
dovnitř přijímače, odpojte televizor ze zásuvky a
nechte jej zkontrolovat v odborném servisu.
• Dbejte na to, aby napájecí šňůra nebyla vystavena
deformaci, působení tepla, chemikálií či ostrých
předmětů. Pokud dojde k jejímu poškození, odpojte
televizor ze zásuvky a nechte šňůru zkontrolovat v
autorizovaném odborném servisu.
• Neodstraňujte zadní kryt přijímače, uvnitř nejsou
žádné ovládací prvky určené pro uživatele. Veškerý
servis svěřte odbornému pracovišti.
• Některé vysílače elektromagnetických vln, jako např.
telefony GSM, mohou mít negativní vliv na provoz
přijímače. Pokud se stane, že televizor nereaguje na
povely dálkového ovladače, vypněte jej hlavním
vypínačem, vyčkejte asi 10 s a znovu jej zapněte.
POZOR
P
ŘÍSTROJ NEOTVÍREJTE. V PŘÍPADĚ NUTNOSTI PŘED OTEVŘENÍM VYJMĚTE
VIDLICI SÍŤOVÉHO PŘÍVODU ZE ZÁSUVKY.
Všeobecné informace
Ovládání televizoru
Televizor se ovládá prostřednictvím obrazovkových menu.
Hlavní menu aktivujete stisknutím tlačítka [MENU] na dálkovém
ovladači. Pohyb po řádcích menu ovládáte tlačítky [P+] a [P-],
výběr provedete stisknutím tlačítka [V-] nebo [V+] . Z Hlavního
menu vstupuje do dalších menu pro nastavení jednotlivých
parametrů.
Například menu pro ladění obrazu aktivujete z Hlavního menu
tak, že tlačítky [P+] a [P-] najedete na řádek Obraz a stisknete
tlačítko [V-] nebo [V+].
V menu lze pomocí tlačítek kurzoru [P+] a [P-] volit jednotlivé
parametry ovládání a tlačítky kurzoru [V-] a [V+] měnit
nastavení těchto parametrů.
Nastavení parametrů ovládání uložíte v řádku „Uložení“
tlačítkem [V+], soustavu menu opustíte pomocí tlačítka [TV].
O krok zpět k předcházejícímu menu se vrátíte pomocí tlačítka
[MENU].
2
Ovládací prvky na předním panelu
1. Hlavní vypínač, slouží k zapínání a vypínání televizoru
2. Kontrolka pohotovostního a provozního režimu (červená)
3. Reproduktory
4. Tlačítka regulace hlasitosti [
+] a [
-]
5. Tlačítka pro volbu čísla programu krokováním [P+] a [P-]
6. Konektor pro sluchátka a A/V konektory (nejsou k dispozici u
všech modelů)
7. DVD mechanika
8. Tlačítko [
]: vysunutí vozíku ze šachty DVD mechaniky.
Poznámka: Uspořádání předního panelu se u jednotlivých
modelů může mírně lišit, funkce ovládacích prvků však
zůstávají stejné.
Instalace
1. Vložte baterie
Pro ovladač použijte dvě baterie 1,5 V, rozměr AAA. Založte je tak,
aby kladný a záporný pól souhlasily se značkami "+" a "-".
2. Zapojte přijímač k anténě
Zapojte kabel od antény k televizoru.
3. Zapojte přijímač do zásuvky
Zapojte napájecí šňůru televizoru do zásuvky střídavého napětí
210 - 240 V, 50 Hz.
4. Zapněte televizor
Stiskněte hlavní vypínač na předním panelu a zapněte televizor do
pohotovostního stavu. Stisknutím jednoho z tlačítek [0] až [9]
dálkového ovládání, tlačítky [P+], [P-] dálkového ovládání anebo
tlačítky [P+], [P-] na předním panelu zapněte televizor z
pohotovostního do provozního režimu.
5. Automatické vyhledávání programů TV vysílání
V Hlavním Menu nastavte kurzor na řádek Instalace a stiskněte
tlačítko [V+], zobrazí se menu Instalace.
V menu Instalace stiskněte [Bílé tlačítko] dálkového ovladače,
zobrazí se menu Auto.ladění.
V menu Auto. nastavení nastavte kurzor na řádek Vyhledávání a
stisknutím tlačítka [V+] odstartujte automatické vyhledávání
programů.
V průběhu automatického ladění přijímač indikuje vyhledané
programy (P1…P99) a postup ladění v MHz. Automatické ladění se
ukončí po prohledání všech frekvencí, resp. po obsazení
posledního volného čísla programu.
Po ukončení vyhledávání se opět zobrazí menu Instalace
s tabulkou naladěných programů.
Vyhledané programy je možné pojmenovat, setřídit je nebo
vymazat. Stisknutím tlačítka [TV] ukončíte práci v systému menu.
21
Postup řešení problémů
Dovolte, abychom Vám s ohledem na stále oblíbenější domácí vypalování DVD / CD disků předali pár
informací, které by mohly předejít případným problémům při výrobě a používání těchto disků. Věnujte
tedy, prosím, pozornost následujícímu textu, nezávislému na značce a typu přehrávače.
Možné problémy s přehráváním DVD±R(W), CD-R/RW nosičů:
Přestože váš nový TV-DVD přehrávač podporuje nahrávatelná CD a DVD média, je třeba počítat s tím,
že žádný výrobce hardwaru nemůže zaručit stoprocentní podporu všech podomácku vypálených DVD
nosičů. Do hry totiž vstupuje mnoho nejrůznějších faktorů, které mohou ovlivnit "přehrávatelnost"
takovýchto médií.
V prvé řadě to bývá zejména kvalita samotného nosiče. U některých nosičů není předem jisté nejenom
to, zda ho váš přehrávač načte, ale ani to, zda se vám na něj s vaší vypalovačkou vůbec podaří korektně
vypalovat. Dnes je navíc již prokázané, že některá média nezřídka podléhají změ
nám v čase a je tedy
klidně možné, že po roce nebo i kratší době se stanou nepřehratelnými či dokonce o svá data zcela
přijdete.
Další faktory, které ovlivňují "přehrávatelnost" CD / DVD médií:
- model vypalovací mechaniky a verze firmwaru této mechaniky
- zvolená rychlost zápisu … při vypalování se v různých místech media mění/zvyšuje oblouková
rychlost vypalování a ne každé medium je pak tak kvalitně vypálené, aby jej každá mechanika
správně přečetla. Platí osvědčené doporučení : pálím vše minimálně o polovinu pomaleji než
dovoluje vypalovací mechanika a pakliže si pálím DVD, tak vždy jen dvourychlostně
- zvolený stupeň komprimace
- značka a model DVD rekordéru
- a zejména dodržení všech podstatných parametrů (mezinárodně platných standardů) při tvorbě
obsahu nosiče a jeho následném vypalování.
Ještě více situaci znepřehledňuje skutečnost, že různé značky a různé modely jsou různou měrou
"vstřícné" vůči nedodržování standardů
i vůči různě kvalitním médiím. Nezřídka je tedy možné se setkat
s případem, kdy DVD±R(W) přehratelné na jednom přehrávači jiný přístroj odmítá třeba i vůbec načíst,
případně hraje s viditelnými pomlkami či ruchy v obraze a podobně.
Z výše uvedeného textu, který popisuje základní (nikoli však všechny) atributy aktuální situace vyplývá
jediné možné ponaučení: Pokud plánujete užívání DVD±R(W), CD-R/RW nosičů, dobře si nejprve celý
řetězec odzkoušejte a pak se nadále držte osvědčeného modelu - stejné značky média, stejného
způsobu tvorby nosičů, stejného způsobu vypalování, stejného vypalovacího softwaru i firmwaru vaší
vypalovačky. Každá změna v tomto řetězci znamená další sérii pokusů, díky kterým předejdete
zbytečným výdajům, například za média, která již nová verze firmwaru nebude vypalovat korektně.
Společnost Mascom vedena snahou o maximální spokojenost zákazníků pokračuje v neustálém
zdokonalování svých výrobků, není však v možnostech žádného výrobce reagovat na probíhající a
zejména budoucí změny v technologiích vypalování disků a testovat kompatibilitu se všemi existujícími
či budoucími značkami a typy medií, hardware a software.
Rada na závěr :
Posledním útočištěm v případě "nepřehratelnosti" na jiném přehrávači použitelného disku bývá jeho
překopírování na počítači. Obsah disku jde v takovém případě zpravidla snadno zkopírovat a pak už jen
použijete pro vás osvědčený typ média a prověřený způsob vypalování. Pokud nebude chyba v
nedodržení standardů CD, DVD Video nosiče (vůči kterým může být jiný přehrávač benevolentnější),
měla by tato metoda znamenat úspěšné řešení vašeho problému.
20
PŘEHRÁVÁNÍ DIVX CD
1. Stisknutím tlačítka [DVD/TV] se přepnete do režimu práce s DVD přehrávačem.
2. Stisknutím tlačítka [
] vysunete vozík ze šachty DVD mechaniky. Uložte disk do vozíku.
3. Stisknutím [►] zasunete vozík zpět do šachty.
4. Po načtení DIVX CD disku se v závislosti na obsahu disku zobrazí menu s obsahem
disku ve složkách. Pro pohyb a výběr v menu slouží tlačítka se šipkami [], [] jejich
prostřednictvím vyberte požadovaný soubor a tlačítkem [ENTER] spusťte přehrávání.
Použití a funkce ostatních tlačítek jsou, pokud to obsah disku povoluje, stejné jako při
přehrávání ostatních CD disků.
Obsahuje-li disk více filmů, můžete pro jejich výběr použít vyhledávání. Stiskněte tlačítko
[SEARCH], vložte numerickými tlačítky pořadové číslo souboru na disku a volbu potvrďte
tlačítkem [ENTER].
Vestavěný přehrávač podporuje formáty DIVX a XVID a připojené titulky ve formátech :
.srt SRT
.smi SAMI
.sub Micro DVD SUB
.ssa SSA
.ass ASS
Používejte, prosím, pouze uvedené kompatibilní disky.
3
Dálkové ovládání
1. Tlačítko [¨]: vypínání do pohotovostního režimu.
2. Numerická tlačítka: přímá volba čísla programu.
3. Tlačítko [
>
<
]: přepínání mezi aktuálním a
předchozím číslem programu.
4. Tlačítko [
X
]: potlačení zvuku.
5. Tlačítko [MENU]: vyvolání menu.
6. Tlačítko [TV]: přepínání do režimu TV.
7. Tlačítka [P+] a [P-]: volba čísla programu
krokováním, pohyb kurzoru v menu, stránkování
teletextem.
8. Tlačítka [V+] a [V-]: ovládání hlasitosti, změna
hodnot parametrů v menu.
9. Tlačítko [EXIT]: ukončení práce v menu.
10. Tlačítko [PP]: vyvolání uložené uživatelské
konfigurace parametrů obrazu.
11. Tlačítko [i]: zobrazení informací na obrazovce.
12. Tlačítko [S/M/D]: nezapojeno.
13. Bílé tlačítko [
__
__
__
i]: automatické vyhledávání
programů TV vysílání.
14. Tlačítko [AV]: přepínání do režimu AV.
15. Modré tlačítko: Obraz - předvolené konfigurace
(Den-Večer-Tlumeně-Uživatel)
16. Žluté tlačítko: využití v ovládacím menu televizoru /
např. při přesunu programů v seznamu /
17. Zelené tlačítko: využití v ovládacím menu
televizoru
18. Červené tlačítko: využití v ovládacím menu
televizoru
19. Tlačítko [16:9]: přepínání mezi formáty obrazu.
20. Tlačítko [DVD/TV]: stisknutím tlačítka se přepnete na práci s DVD přehrávačem. Dalším stisknutím tlačítka
se můžete přepnout zpět do režimu příjmu TV vysílání.
Poznámka: Další funkce některých tlačítek dálkového ovládání jsou uvedeny dále v popisech menu, ovládání
teletextu a DVD přehrávače.
Chraňte dálkový ovladač před pádem. Dbejte na to, aby nedošlo ke stisknutí více tlačítek
najednou. Pokud nebudete dálkový ovladač delší dobu používat, vyjmě
te baterie.
Nepokoušejte se dálkový ovladač rozebírat.
Maximální pracovní vzdálenost dálkového ovladače je 7 m, jeho pracovní úhel je nejvýše 30°
vůči kolmici k přední stěně televizoru vedené čidlem.
Výměna baterií - použijte 2 baterie 1,5 V rozměr AAA.
Odsuňte víčko ve směru šipky, založte baterie, dbejte na jejich polaritu. Zavřete víčko.
Běžný provoz přijímače
Zapínání a vypínání televizoru
Stisknutím hlavního vypínače na předním panelu se televizor zapne
do pohotovostního režimu.
Nachází-li se televizor v pohotovostním režimu, lze jej zapnout do
provozního režimu jedním z tlačítek [0] až [9] nebo [P+], [P-] dálk.
ovládání anebo tlačítky [P+], [P-] na předním panelu.
Vypínání do pohotovostního režimu
Pokud chcete přestat sledovat televizor pouze na kratší dobu,
použijte pro vypnutí tlačítko [¨] na dálkovém ovladači.
Poznámka: Pokud televizor po dobu cca 5 minut neregistruje signál
žádného vysílání, vypne se automaticky do pohotovostního režimu.
Poznámka: Pokud nebudete televizor používat delší dobu vypínejte
jej pomocí hlavního vypínače, případně vytáhněte jak napájecí šňůru,
tak zástrčku antény z jejich zásuvek ve zdi.
Volba programu TV vysílání
Televizní programy je možné volit pomocí numerických tlačítek
anebo pomocí tlačítek [P+] resp. [P-]. Pomocí tlačítka [
>
<
] lze
přepínat mezi dvěma posledními programy.
Hlasitost
Pro regulaci hlasitosti použijte tlačítka [V+] a [V-].
Potlačení zvuku : Stisknutím tlačítka [
X
] potlačíte zvuk z reproduktorů. Následujícím stisknutím tohoto tlačítka
opět zvuk z reproduktorů zapnete.
Obraz
K dispozici jsou 4 konfigurace parametrů obrazu a přepínají se
modrým tlačítkem ovladače. Tři z nich jsou fixní (Den, Večer,
Tlumeně), uživatelskou konfiguraci (Uživatel) lze upravovat.
V Hlavním Menu se nastavte na řádek Obraz a stiskněte tlačítko [V+].
V zobrazeném menu OBRAZ je možné provést úpravu jasu,
kontrastu, intenzity barev a ostrosti obrazu.
Výběr parametru v menu : pomocí tlačítek [P+] a [P-].
Nastavení hodnoty parametru : pomocí tlačítek [V+] a [V-].
Nastavení uložte v řádku „Uložení“ tlačítkem [V+] jako Uživatelská
konfigurace.
Stisknutím tlačítka [MENU] se vrátíte do Hlavního Menu, tlačítkem
[TV] ukončíte práci v systému menu.
Formát obrazu
Formát obrazu lze měnit po stisknutí tlačítka [16:9]. V závislosti na volbě formátu se může stát, že obraz bude
lehce zdeformovaný nebo že nebude zobrazen celý.
Přednastavené konfigurace obrazu
Postupným tisknutím modrého tlačítka přepínáte mezi přednastavenými parametry obrazu a uživatelským
nastavením. Dostupné hodnoty jsou: DEN – TLUMENĚ - VEČER – UŽIVATEL. Aktuální hodnota je zobrazena
v pravém horním rohu obrazovky. Funkce je dostupná pouze v režimu TV.
19
PŘEHRÁVÁNÍ AUDIO CD, MP3 (CD), JPEG (CD)
1. Stisknutím tlačítka [DVD/TV] se přepnete do režimu práce s DVD přehrávačem.
2. Stisknutím tlačítka [
] vysunete vozík ze šachty DVD mechaniky. Uložte disk do vozíku.
3. Stisknutím [►] zasunete vozík zpět do šachty a spustíte přehrávání obsahu disku. V
závislosti na obsahu disku je možné, že se nejprve zobrazí menu s obsahem disku. Pro
pohyb a výběr v menu slouží tlačítka se šipkami [], []a tlačítko [ENTER]. Jejich
prostřednictvím můžete z menu zvolit požadovanou skladbu (track) a spustit přehrávání.
Skladbu můžete volit též přímo numerickými tlačítky.
4. Prvním stisknutím tlačítka [] můžete přehrávání přerušit. Dalším stisknutím [] se
vrátíte k přehrávání.
5. Stisknutím tlačítka [] přehrávání ukončíte.
6. Tlačítky [], [] je možné přesouvat se po skladbách směrem zpět, resp. vpřed.
7. Tlačítka [<<] , [>>] umožňují zrychlené přehrávání směrem vzad nebo vpřed (2, 4, 8 a
nebo 20 násobek standardní rychlosti). Nelze použít pro MP3 a JPEG.
Opakované přehrávání
Tlačítkem [A-B ] lze iniciovat opakované přehrávání definovaného úseku záznamu. Prvním stisknutím definujete
počáteční bod opakovaného úseku (A), druhým stisknutím definujete koncový bod opakovaného úseku (B). Nyní
přehrávač opakovaně přehrává úseku A-B.Opakované přehrávání zrušíte dalším stisknutím tlačítka [A-B ].
Informace na obrazovce - OSD
Stisknutí tlačítka [DISPLAY] přepíná zobrazení mezi přehraným časem od začátku skladby (tracku) a časem
zbývajícím do konce skladby (tracku).
VOLBA zvukového doprovodu
V případě vícekanálového zvukového záznamu ve formátech VCD, SVCD, CD lze tlačítkem [AUDIO] přepínat
mezi pravým kanálem, levým kanálem a stereo zvukem.
HLASITOST zvukového výstupu
Tlačítky [VOLUME + / -] lze nastavit hlasitost zvukového výstupu.
Potlačení zvukového výstupu
Stisknutím tlačítka [MUTE] lze potlačit zvukový výstup, dalším stisknutím [MUTE] zvukový výstup opět zapnete.
Poznámka :
• MP3 (zkratka z MPEG Layer3) je datový formát, který komprimuje velikost audio souboru na 1/9 originálu s
minimálními ztrátami kvality zvuku. MP3 formát umožňuje na běžný 650MB CD-R(RW) disk uložit až cca 120
skladeb (běžné délky).
• WMA (zkratka z Windows Media Audio) je formát komprimující originál audio soubor v poměru 1/22. WMA
formát umožňuje na běžný 650MB CD-R(RW) disk uložit až 1400minut hudby.
• JPEG je obrazový datový formát. Maximální podporované rozlišení je 3072 x 2048dpi.
18
2. NASTAVENÍ JAZYKA
2.1 JAZYK MENU
Nastavení jazykové mutace ovládacího menu DVD přehrávače.
2.2 JAZYK ZVUKU
Nastavení hlavní jazykové mutace pro přehrávaní – je-li nastavená jazyková mutace dostupná na
přehrávaném disku přehrávač tuto mutaci vybere jako první.
2.3 JAZYK TITULKŮ
Nastavení hlavní jazykové mutace titulků pro přehrávaní – je-li nastavená jazyková mutace
dostupná na přehrávaném disku přehrávač tuto mutaci titulků vybere jako první.
2.4 JAZYK NABÍDKY MENU DISKU
Nastavení hlavní jazykové mutace pro zobrazení menu přehrávaného disku.
3. NASTAVENÍ ZVUKU
3.1 SMĚŠOVÁNÍ
Parametr definuje způsob reprodukce
zvuku.
Dostupné hodnoty jsou :
LT/RT - levá a pravá zvuková stopa
Stereo - stereofonní reprodukce zvuku
VSS - Virtual surround sound
3.2 VÝSTUP ZVUKU
Definuje způsob výstupu zvuku pro externí zesilovač, domácí kino apod.
Dostupné hodnoty :
ANALOG : použijte při připojení nikoli digitálním výstupem, ale analogovými výstupy L/R
SPDIW RAW : použijte při připojení na zesilovač vybavený dekoderem Dolby digital 5.1, DTS, …
SPDIF PCM : použijte při připojení na dvoukanálový zesilovač
5
Další funkce
V Hlavním Menu se nastavte na řádek Další funkce a stiskněte
tlačítko [V+].
Jazyk : Umožňuje volbu jazykové mutace soustavy menu (pomocí
tlačítek [V+] a [V-] ).
Automatické vypínání : Pomocí tlačítka [V+] lze nastavit interval pro
vypnutí v krocích po 15 minutách, až na maximálně 2 hodiny.
Zámek
V Hlavním Menu se nastavte na řádek Zámek a stiskněte tlačítko
[V+].
Funkce umožňuje nastavit zámek na tlačítka [V+], [V-], [P+], [P-]
na čelním panelu televizoru. Aktivace zámku je podmíněna
zadáním čtyřmístného číselného hesla kódu v řádku HESLO.
Tovární nastavení hesla je 1 2 3 4, místo číslic se v hodnotě
parametru na řádku Heslo zobrazuje symbol x.
Po vložení hesla zapnete nebo vypnete zámek tlačítkem [V+]
dálkového ovladače v řádku Zámek.
Nové heslo
Hodnota hesla lze menit v řádku Nové heslo od 0000 do 9999.
Zmenu hesla je nutno potvrdit opakovaným vložením nové
hodnoty.
Upozornění : zapomenete-li své heslo vložte místo něj : 2 3 0 8 6, heslo se vymaže a platí opět původní
tovární nastavení 1 2 3 4. Jednotlivá čísla 23086 je nutno vložit velmi rychle za sebou jinak neproběhne
vymazání.
INSTALACE
V Hlavním menu se nastavte na řádek Instalace a stiskněte tl. [V+].
V menu Instalace lze krokovat tlačítky[P+], [P-] tabulkou programů
a pomocí barevných tlačítek spouštět automatické vyhledávání
programů, přidělovat uloženým programům jména, mazat programy
a měnit jejich uspořádání v seznamu.
V tabulce programů je na jedné obrazovce 10 čísel programů. Mezi
sloupci seznamu lze rolovat pomocí tlačítka [V+].
Funkce Volba : stisknutím modrého tlačítka zapnete pod menu
obraz z programu na němž jste aktuálně nastaveni.
Funkce Přesun: Umožňuje přesunout program v seznamu.
Vybraný program označíte stisknutím ŽLUTÉHO tlačítka přesunete
jej na jinou pozici a potvrdíte opětovným stisknutím ŽLUTÉHO
tlačítka.
Funkce Zrušení: Umožňuje zrušit program ze seznamu stisknutím
ČERVENÉHO tlačítka.
Man.nastavení: stisknutím ZELENÉHO tlačítká přepínáte do menu
pro manuální ladění (manuální vyhledávání programů).
Auto.nastavení: stisknutím ZELENÉHO tlačítká p
řepínáte do menu
pro automatické ladění (automatické vyhledávání programů).
6
Manuální vyhledávání programů TV vysílání
Manuální ladění je určeno pro ruční vyhledání programů TV vysílání.
V Hlavním Menu nastavte kurzor na řádek Instalace a stiskněte
tlačítko [V+], zobrazí se menu Instalace.
V menu Instalace stiskněte [Zelené tlačítko] dálkového ovladače,
zobrazí se menu Man. nastavení.
Výběr parametru v menu : pomocí tlačítek [P+] a [P-].
Nastavení hodnoty parametru : pomocí tlačítek [V+] a [V-].
Program: číslo programu jehož naladění chcete měnit, hodnotu
přepínáte buď tl. [V+] a nebo numerickými tlačítky.
Jméno: Chcete-li programu přiřadit jméno stiskněte tl. [V+].
Kurzor se nastaví na první znak jména. Znaky volte pomocí [P+],
[P-], mezi znaky se přesouváte [V+], [V-].
Upozornění :
Pokud bliká některý (i neobsazený) znak jména nelze
se z řádku Jméno přesunout, je nutno dokrokovat tl. [V+] nebo [V-]
na poslední nebo první znak jména.
Systém: Nastavení vysílací normy zvuku a barvy. Vzhledem
k tomu, že televizor automaticky rozpozná a přepíná obě v ČR
používané normy (PAL-DK, PAL-BG) není tato funkce zapojena.
Vyhledávání: Přímá volba čísla vysílací frekvence – zadáváte
numerickými tlačítky (0-9) ovladče. Nebo lze tl. [V+] zapnout
postupné prohledávání celého frekvenčního pásma tv vysílání.
Jemné doladění : doladění frekvence kanálu tl. [V+] nebo [V-]
Uložení : v řádku Uložení stisknutím tlačítka (V+). Chcete-li menu opustit bez uložení změn stiskněte tl. (TV).
Automatické vyhledávání programů TV vysílání
V menu Instalace stiskněte [Bílé tlačítko] dálkového ovladače,
zobrazí se menu Auto.nastavení.
Start od: Máte-li již televizor naladěn a chcete doplnit nové
programy nastavte číslo programu od má startovat ladění.
Hodnotu přepínáte buď tl. [V+] a nebo numerickými tlačítky.
Systém: Funkce není zapojena, televizor automaticky rozpozná
a přepíná obě v ČR používané normy (PAL-DK, PAL-BG).
Vyhledávání: Stisknutím tlačítka [V+] odstartujte automatické
vyhledávání programů.
V průběhu automatického ladění přijímač indikuje vyhledané
programy (P1…P99) a postup ladění v MHz. Automatické ladění se
ukončí po prohledání všech frekvencí, resp. po obsazení
posledního volného čísla programu.
Po ukončení vyhledávání se zobrazí menu Instalace.
Vyhledané programy je možné pojmenovat, setřídit je nebo
vymazat. Stisknutím tlačítka [TV] ukončíte práci v systému menu.
DVD PŘEHRÁVAČ – SOUSTAVA MENU
Prostřednictvím menu lze optimalizovat způsob přehrávání, druh výstupu a řadu dalších funkcí přehrávače.
Menu vyvoláte tlačítkem [SETUP], opakovaným stisknutím tl. [SETUP] menu zrušíte.
Principy práce v menu.
• Přesun na horní liště: tlačítka kurzoru [],[]
• Přesun nahoru a dolu v rámci sloupce : tlačítka kurzoru [], []
• Výběr parametru: tlačítko kurzoru[] nebo tlačítko [ENTER]
• Nastavení hodnoty parametru : tlačítka kurzoru [], []
• Potvrzení (uložení) hodnoty parametru : [ENTER] … následuje návrat zpět do sloupce
• Návrat do sloupce bez uložení : tlačítko kurzoru []
1. HLAVNÍ NASTAVENÍ
1.1 TV SYSTÉM
Hodnotu parametru nastavte tak, aby odpovídala
standardu televizoru, běžné hodnoty jsou "PAL",
"MULTI“, "NTSC“. Pro Váš televizor je platná
hodnota PAL.
1.2 TV FORMÁT
Nastavení formátu obrazovky televizoru
- "4:3 PS": Tuto hodnotu navolte, má-li připojený televizor formát obrazovky 4:3. Obraz širokoúhlého
pořadu bude mít v tomto případě oříznuté okraje.
- "4:3 LB": Tuto hodnotu navolte, má-li připojený televizor formát obrazovky 4:3. Obraz širokoúhlého
pořadu se zobrazí celý, podél horního a spodního okraje,budou tmavé pásy.
- "16:9": Tuto hodnotu navolte, má-li připojený televizor širokoúhlou obrazovkou.
1.3 HESLO
Parametr slouží pro uzamknutí či odemknutí zámku. Odemknutí zámku podmiňuje např. nastavení
rodičovského přístupu. Pro odemknutí zámku je nutno vložit šestimístné heslo a potvrdit jej stisknutím
tlačítka [ENTER]. Heslo je 8357.
1.4 HODNOCENÍ – Hodnocení obsahu disku – Rodičovský přístup
Dětský (rodičovský) zámek - podporuje-li disk regulaci přístupu, je jeho obsah klasifikován kategorií
přístupnosti, podle které lze nastavit hodnotu parametru regulace přístupu. Změna nastavení je podmíněna
odemknutím zámku v řádku HESLO.
1.5 DIVX
Informace o registračním kodu DiVX.
1.6 OBNOVIT
Tento řádek je neaktivní, provedené nastavení nemá žádný vliv na funkce přehrávače.
1.7 DEFAULT - TOVÁRNÍ NASTAVENÍ
Po volbě "Obnovit" se všechny parametry vrátí k hodnotě, která byla nastavena ve výrobě.
15
ANGLE - Záběry scény
Pokud jsou na disku různé záběry téže scény, lze je přepínat tlačítkem [ANGLE] (např. jedoucí vlak lze
pozorovat z čelního záběru, z okna kupé, atd.). Návěští signalizuje kolik variant záběrů je k dispozici.
Informace na obrazovce - DISPLAY
1. Po prvním stisknutí tlačítka [DISPLAY] se na obrazovce zobrazí číslo titulu {TT}, kapitola a přehraný
čas do začátku disku.
2. Po druhém stisknutí tlačítka [DISPLAY] se na obrazovce zobrazí informace o jazykové verzi, formátu
zvuku, aktuální verzi titulků a možnosti volby úhlu záběru.
3. Dalším stisknutím tlačítka vypnete zobrazení displeje.
Jazyková mutace titulků (DVD)
Při přehrávání DVD disku, jehož součástí je více jazykových mutací titulků, je možné volit jazykovou mutaci,
která se bude zobrazovat na obrazovce.
Opakovaným tisknutím tlačítka [SUB] volíte požadovanou jazykovou mutaci
titulků.
Titulky zrušíte opakovaným tisknutím tlačítka [SUB], dokud se na obrazovce
nezobrazí [TITULKY VYP].
Poznámka:
U některých disků nelze zobrazování titulků zrušit. Množství jazykových mutací titulků se disk od disku liší.
Není-li disk vybaven titulky, zobrazí se po stisknutí tlačítka [SUB] návěští [TITULKY NEJSOU K
DISPOZICI].
Volba zvukového doprovodu
Je-li DVD disk opatřen více jazykovými mutacemi, lze je volit tlačítkem [AUDIO]. Disponibilní škála
jazykových mutací se disk od disku liší.
V případě vícekanálového zvukového záznamu ve formátech VCD, SVCD, CD lze tlačítkem [AUDIO]
přepínat mezi pravým kanálem, levým kanálem a stereo zvukem.
Hlasitost zvukového výstupu
Tlačítky [VOLUME + / -] lze nastavit hlasitost zvukového výstupu.
Potlačení zvukového výstupu
Stisknutím tlačítka [MUTE] lze potlačit zvukový výstup, dalším stisknutím [MUTE] zvukový výstup opět
zapnete.
Vyhledávání v záznamu
Stisknutím [SEARCH] zobrazíte displej pro vyhledávaní na disku. DVD disky obsahují zpravidla několik
„Titulů“ a každý titul je rozdělen do několika „Kapitol“. Rozdělením na tituly se myslí, že disk obsahuje např.
Titul č.1 = Film, Titul č.2 = Bonusy (rozhovory s herci , apod.), Titul č.3 = Informace o vydavateli disku apod.
Vyhledávat můžete : Titul / Kapitolu (v rámci titulu) / Časovou pozici v rámci titulu / Časovou pozici v rámci
kapitoly. Pohyb po položkách řídíte tlačítky kurzoru[], []. Hodnoty vkládejte numerickými tlačítky.
Nastavení potvrďte tlačítkem [ENTER], přehrávač přejde na zvolené místo, displej pro vyhledávání zmizí.
Pokud nechcete provést žádné nastavení, displej zrušíte opětovným stiskem tlačítka [SEARCH].
7
AV režim - Externí zařízení
AV režim
Stisknutím tlačítka [AV] dálkového ovládání lze přijímač přepnout do AV režimu pro zobrazení signálu
z externího zařízení (např. z videa či ze satelitního přijímače).
Opakovaným stisknutím tlačítka [AV] přepínáte mezi AV vstupem (SCART konektor na zadním panelu) a
normálním režimem.
Připojení externího zařízení pomocí SCART konektoru
Při propojení externího zařízení k televiznímu přijímači
pomocí SCART AV konektoru a odpovídajícího
propojovacího kabelu je zaručena maximální kvalita
obrazu a zvuku přehrávaného záznamu.
Je-li navolen režim AV je televizor přepnutý do přímého
vstupu obrazového signálu z odpovídajícího vstupního
SCART AV konektoru televizoru.
Připojení externího zařízení koaxiálním kabelem
Zapojte kabel od antény na anténní vstup např.
videorekordéru. Zapojte koaxiální kabel mezi
vysokofrekvenční výstup videorekordéru a anténní vstup
televizoru.
Na videorekordéru odstartujte přehrávání.Automatickým
(či manuálním) laděním televizoru vyhledejte výstupní
kanál videorekordéru. Naladění tohoto kanálu uložte pod
číslo programu které chcete vyhradit pro videorekordér.
Připojení externího zařízení pomocí čelního (bočního) AV vstupu.
Pokud je váš televizor vybaven na čelním panelu či na boku AV konektory (3 Cinch konektory – Žlutý /
Bílý / Červený) a chcete na ně připojit např. videokameru přepněte televizní přijímač na vstup AV.
Před zapojením externího zařízení na čelní (boční) AV vstup je nutno vypnout ostatní externí zařízení,
která by byla připojena na zadní vstup AV (SCART konektor).
Pokud výše uvedený postup nedodržíte dochází k prolínání obrazu ze zadního AV vstupu (SCART
konektor) a k prolínání zvuku z posledního sledovaného programu (1-99) televizního vysílání do čelního
(bočního) AV vstupu.
Zpět do režimu běžného TV vysílání se vrátíte buď přímou volbou čísla programu numerickými tlačítky [0] až
[9], nebo tlačítkem [TV] nebo postupným krokováním tlačítkem [AV].
Teletext
1. Tlačítko [
__
__
__
]: přepínání do režimu teletextu.
2. Tlačítko [TV]: přepínání z teletextu do
režimu běžného TV vysílání.
3. Tlačítko [
__
__
__
?]: zobrazení a opětovné skrytí
skrytého textu.
4. Tlačítko [
__
__
__
]: zobrazení aktuálního času z
teletextu, volba podstránek.
5. Tlačítko [
__
__
__
X]: dočasné ukončení práce s
teletextem.
6. Tlačítko [
__
__
__
__
]: velikost písma teletextu.
7. Tlačítko [
__
___
_
]: mixování obrazu TV vysílání
a teletextu.
8. Tlačítko [
__
__
__
__
]: zastavení podstránky
teletextu na obrazovce.
9. Tlačítko [
__
__
__
i]: vyvolání stránky obsahu.
10. Barevná tlačítka.
Tlačítka P+, P- pro krokování po stránkách o 1
nahoru nebo dolu
Funkce tlačítek dálkového ovládání v režimu
teletextu
Vysílá-li aktuální program TV vysílání také signál teletextu, je možné přepnout televizor do režimu teletextu.
Při práci s teletextem se využívají následující tlačítka dálkového ovládání:
Tlačítko [
__
__
__
]: Přepíná do režimu teletextu.
Tlačítko [TV]: Přepíná z režimu teletextu zpět do režimu běžného TV vysílání.
Přepínání stránek teletextu : v teletextu můžete přepínat stránky buď krokováním o jednu stranu nahoru /
dolu tlačítky P+,P- a nebo můžete volit přímo číslo stránky numerickými tlačítky 1-9.
Tlačítko [
__
__
__
?]: Umožňuje zobrazit a následně opět skrýt skrytý text.
Tlačítko [
__
__
__
]: V režimu běžného TV vysílání zobrazí aktuální čas (v pravém horním rohu obrazovky).
Tlačítko [
__
__
__
X]: Jeho stisknutím v režimu teletextu se lze přepnout na příjem běžného TV vysílání. Příjem
signálu teletextu nicméně v tomto případě pokračuje: Po zadání čísla stránky teletextu se tato stránka
vyhledá a její číslo sez obrazí na obrazovce. Dalším stisknutím tlačítka [
__
__
__
X] ji pak lze vyvolat na obrazovku.
Tlačítko [
__
__
__
__
]: Umožňuje volbu velikosti písma teletextu. Kromě standardní velikosti lze zobrazit pouze
horní či spodní část stránky ve dvojnásobné velikosti písma.
DVD PŘEHRÁVAČ – PŘEHRÁVÁNÍ DVD
Přehrávání
1. Stisknutím tlačítka [DVD/TV] dálkového ovládání se přepnete do režimu práce s
DVD přehrávačem.
2. Stisknutím tlačítka [
] vysunete vozík ze šachty DVD mechaniky.
3. Uložte disk do vozíku stranou s nápisem či obrázkem vzhůru.
4. Stisknutím [►] zasunete vozík zpět do šachty a spustíte přehrávání obsahu disku.
V závislosti na obsahu disku je možné, že se nejprve zobrazí ovládací menu disku.
Pro pohyb a výběr v menu slouží tlačítka se šipkami [], [], [], [] a tlačítko
[ENTER]. Jejich prostřednictvím můžete z menu zvolit požadovaný titul a spustit
jeho přehrávání.
5. Prvním stisknutím tlačítka [] můžete přehrávání přerušit. Na obrazovce zůstane
statický obraz posledního záběru před přerušením. Dalším stisknutím tlačítka []
se vrátíte k přehrávání.
6. Stisknutím tlačítka [] lze přehrávání ukončit.
Tlačítky [], [] je možné přesouvat se v záznamu po jednotlivých sekcích směrem zpět, resp. vpřed.
Tlačítka [<<] , [>>] umožňují zrychlené přehrávání směrem vzad nebo vpřed (2, 4, 8 anebo 20 násobek
standardní rychlosti).
Poznámka: Během přerušení přehrávání, zrychleného a zpomaleného přehrávání není k dispozici zvukový
doprovod.
Opakované přehrávání
Tlačítkem [A-B] lze iniciovat opakované přehrávání definovaného úseku záznamu.
1. Prvním stisknutím definujete počáteční bod opakovaného úseku (A).
2. Druhým stisknutím definujete koncový bod opakovaného úseku (B).
Přehrávač opakovaně přehrává označený úsek A-B.
3. Opakované přehrávání zrušíte dalším stisknutím tlačítka [A-B].
Rychlý posun VPŘED / VZAD
Během přehrávání je možné přepnout na rychlý posun v záznamu směrem vpřed, resp. vzad. Tato funkce
slouží především k vyhledání požadovaného úseku záznamu.
1. Tlačítky
odstartujete rychlý posun směrem vpřed nebo vzad. S každým
stisknutím tlačítka se rychlost posunu zvyšuje.
2. Stisknutím tlačítka [ENTER / PLAY] během rychlého posunu se ihned vrátíte k
běžnému přehrávání.
Rychlosti přehrávání vpřed / vzad se mohou lišit dle disku.
PŘESUN NA DALŠÍ TITUL
Během přehrávání je možné krokováním tlačítkem [] přepnout na další následující titul. Tlačítkem [] je
možno krokovat směrem vzad na předchozí tituly.
DVD PŘEHRÁVAČ – DÁLKOVÝ OVLÁDAČ
Ovládání pomocí dálkového ovladače
1. Tlačítko [¨]: zapínání a vypínání.
2. Tlačítko [
]: otevření a zavření šachty DVD
mechaniky.
3. Tlačítko [MUTE]: potlačení zvuku.
4. Tlačítko [ZOOM]: zvětšení obrazu.
5. Tlačítko [ANGLE]: přepínání mezi záběry scény
(jsou-li součástí záznamu)
6. Tlačítko [CLEAR]: zrušení údajů vložených v menu.
7. Tlačítko [SEARCH]: vyhledávání v záznamu.
8. Tlačítko [P.M]: režim přehrávání.
9. Tlačítko [A-B]: opakování uživatelsky definovaného
úseku záznamu.
10. Tlačítko [EXIT]: ukončení práce v menu.
11. Tlačítko [MENU]: ovládací menu disku.
12. Tlačítko [SETUP]: menu parametrů.
13. Tlačítka [], [], [], []: pohyb v menu směrem
doleva, doprava, nahoru, dolů.
14. Tlačítko [SUB]: jazyková mutace titulků.
15. Tlačítko [AUDIO]: jazyková mutace zvukového
doprovodu.
16. Tlačítko [DISPLAY]: zobrazení informací o
přehrávaném záznamu.
17. Tlačítko [TITLE]: volba titulu.
18. Numerická tlačítka: volba v soustavě menu.
19. Tlačítka [], []: přesun v záznamu po sekcích.
20. Tlačítko []: krátké přerušení přehrávání, návrat k
přehrávání.
21. Tlačítko []: ukončení přehrávání.
22. Tlačítko [►]: přehrávání.
23. Tlačítka [<<], [>>]: rychlý posun směrem zpět,
resp. vpřed (rychlost posunu 2, 4, 8 anebo 20
násobek standardní rychlosti přehrávání).
24. Tlačítko [ENTER]: potvrzení volby v menu.
25. Tla
čítko [DVD/TV]: stisknutím tlačítka se přepnete
na práci s DVD přehrávačem. Dalším stisknutím
tlačítka se můžete přepnout do režimu příjmu TV
vysílání.
9
Tlačítko [
__
___
_
]: V režimu teletextu umožňuje současné zobrazení obrazu TV vysílání a teletextu. Dalším
stisknutím tlačítka se lze přepnout zpět na zobrazení pouze teletextu. V režimu TV vysílání lze pomocí
tohoto tlačítka stanovit, mají-li se obrazovky menu zobrazovat jako transparentní, semitransparentní či jako
samotné menu.
Tlačítko [
__
__
__
__
]: Je-li stránka teletextu opatřena podstránkami, probíhá přetáčení podstránek po určitých
intervalech automaticky. Stisknutím tohoto tlačítka lze podstránku zastavit na obrazovce (v levém horním
rohu se zobrazí odpovídající symbol). Dalším stisknutím tlačítka se opět přechází na automatické přetáčení
podstránek.
Tlačítko [
__
__
__
i]: Vyvolává stránku obsahu teletextu.
Červené, zelené, žluté a modré tlačítko: Umožňují přímý přístup k jednotlivým tématickým okruhům teletextu
(např. přehled pořadů, sportovní zprávy, předpověď počasí, atp.), v závislosti na konkrétním systému
teletextu.
DVD PŘEHRÁVAČ
Na práci s DVD přehrávačem se přepnete stisknutím tlačítka [DVD/TV] dálkového ovladače. Na obrazovce
se zobrazí symbol DVD přehrávače. Dalším stisknutím tlačítka [DVD/TV] se můžete přepnout zpět do
režimu příjmu TV vysílání.
DVD přehrávač pracuje se zvukovým a obrazovým signálem v digitální formě a umožňuje reprodukci obrazu
a zvuku ve velmi vysoké kvalitě. Sledování filmů z DVD disků vám přinese zážitek stejné kvality, jako v
moderním kinosále.
U vašeho DVD přehrávače oceníte kromě jiných i následující funkce:
- volba jazykové mutace zvukového doprovodu
- volba jazykové mutace titulků
- - možnost zrychleného a zpomaleného přehrávání různými rychlostmi
- možnost přepínání mezi různými záběry téže scény (jsou-li záběry z různých úhlů součástí záznamu).
Lokalizace
DVD přehrávač umožňuje přehrávání disků označených kódem geografické oblasti MULTI.
12
Zapojení zvukového výstupu k audio systému, zesilovači domácího kina, apod.
Zapojení zvukového výstupu k digitálnímu zesilovači s dekodérem AC-3
Po realizaci propojení zapněte DVD přehrávač i příslušný audio systém. Parametry audio systému nastavte
podle potřeby.
Poznámka: Na systém Dolby Digital vlastní licenci společnost Dolby Laboratories. Dolby Digital, Pro Logic a
symbol dvojitého D jsou registrované obchodní značky společnosti Dolby Laboratories.
Audio systém
DIGITÁLN
Í AUDIO
Zesilovač
Přední
reproduktor
Přední
reproduktor
(p
rav
ý)
Zadní
reproduktor
(p
rav
ý)
Zadní
reproduktor
(
levý)
Subwoofe
r
DIGITÁLNÍ
A
UDIO
Loading...
