DOPORUČENÍ
Výsledná kvalita je i při příjmu DVB-T vysílání v prvé řadě závislá na úrovni a kvalitě vstupního
signálu přiváděného do přijímače. Nejlepšího výsledku samozřejmě dosáhnete při použití
odpovídající vnitřní a zejména venkovní antény. Používejte pouze kvalitní DVB-T antény.
Dovolujeme si vám doporučit antény z nabídky MASCOM :
MASCOM
DA 6362A
Aktivní anténa pro vnitřní i
venkovní použití s vestavěným
zesilovačem a GSM filtrem pro
odrušení vlivů mobilní telefonní
sítě.
Horizontální / vertikální montáž.
• VHF/UHF pásmo
• Zesílení 20dB
• Horizontální nebo
vertikální montáž
• Výstupní kabel 1.5m
• Napájecí adaptér
• Sada pro montáž na
stěnu
MASCOM
DA 6354A
Aktivní anténa pro vnitřní i
venkovní použití s vestavěným
zesilovačem a GSM filtrem pro
odrušení vlivů mobilní telefonní
sítě.
• VHF/UHF pásmo
• Zesílení 20dB
• Výstupní kabel 1.5m
• Napájecí adaptér
• Sada pro montáž na
stěnu
MASCOM
DA 6358 A
Aktivní anténa pro vnitřní použití
s vestavěným zesilovačem a
GSM filtrem pro odrušení vlivů
mobilní telefonní sítě.
• VHF/UHF pásmo
• Zesílení 20dB
• Výstupní kabel 1.5m
MASCOM
DA 6358
Anténa pro vnitřní použití
• VHF/UHF pásmo
• Výstupní kabel 1.5m
Upozorňujeme, že též použité propojovací (SCART) kabely mají významný dopad na
konečnou kvalitu obrazu. Pro zachování kvality obrazu je nutné používat řádně stíněné kabely.
www.mascom.cz

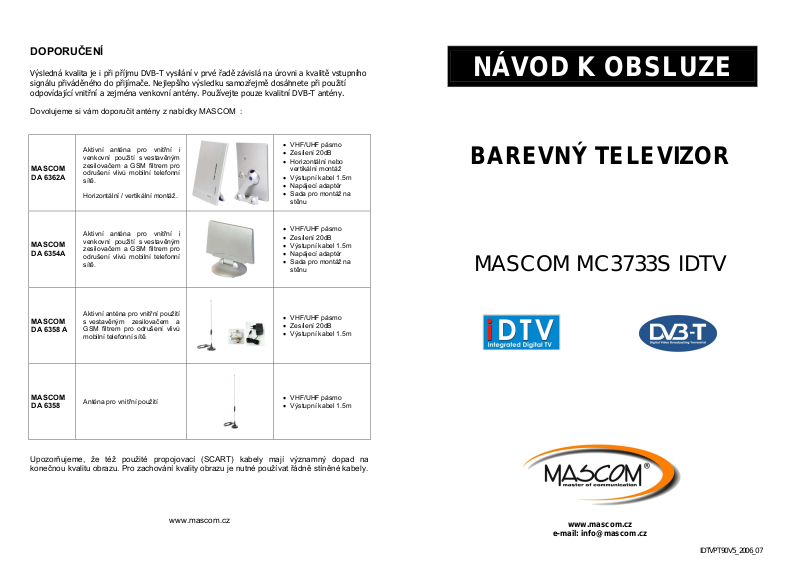

NÁVOD K OBSLUZE
BAREVNÝ TELEVIZOR
MASCOM MC3733S IDTV
www.mascom.cz
e-mail: info@mascom.cz
IDTVPT90V5_2006_07
20
Postup řešení problémů
Problémy s kvalitou obrazu a zvuku lze zpravidla odstranit jedním ze způsobů navržených v následující tabulce.
Pokud se doporučeným postupem problém odstranit nepodaří, obraťte se na autorizovaný servis.
Demagnetizace obrazovky
Pokud se stane, že se na obrazovce objevují nežádoucí barevné elementy vyvolané působením magnetického
pole vypněte hlavním vypínačem zhruba na 15 minut napájení televizoru. Po opětovném zapnutí zareaguje
demagnetizační obvod a eliminuje nežádoucí barevné odstíny. Obdobné problémy mohou nastat i tehdy, je-li
televizor umístěn v blízkosti zařízení generujících magnetické pole (např. reproduktory).
Některé vysílače elektromagnetických vln, jako např. telefony systému GSM, mohou mít negativní vliv na provoz
přijímače. Pokud se stane, že televizor nereaguje na povely dálkového ovladače, vypněte jej hlavním
vypínačem, vyčkejte asi 10 s a znovu jej zapněte.
Problém Možný způsob řešení
Chybí obraz anebo je nekvalitní. Zkontrolujte anténu a vstup signálu do televizoru..
Zkontrolujte nastavení jasu, intenzity barev a kontrastu.
Chybějí barvy, resp. jsou nekvalitní. Zkontrolujte nastavení intenzity barev.
Proveďte manuální jemné doladění.
Obraz či zvuk jsou nekvalitní. Proveďte manuální jemné doladění.
Zkontrolujte anténu.
Na obrazu jsou patrné přerušované čáry či
pruhy.
Může působit vliv zdrojů rušivého signálu (motorová
vozidla, neonové osvětlení, fén, atp.). Nastavte anténu
tak, aby se vliv rušení minimalizoval.
Na obrazu jsou patrné stíny (''duchy''). Může působit vliv okolních kopců či budov. Pokuste se
lépe instalovat anténu.
Nekvalitní barvy v rozích obrazovky. Je-li v okolí televizoru zapojená audio souprava,
transformátor, reproduktor, atp., instalujte takové
zařízení do větší vzdálenosti od přijímače.
Obraz a zvuk se zastavují, obraz
kostičkuje.
Zkontrolujte anténu.
Pokuste se nalézt lepší místo pro anténu.
Instalujte anténu se zesilovačem.
Chybí údaje EPG EPG není vysíláno, zkuste EPG aktivovat znovu později.
Některé údaje v EPG tabulce nejsou
v českém jazyce, nebo jsou neúplné
Nejedná se o závadu, zobrazené údaje závisí na
obsahu, který do vysílání vkládá vysílací společnost.
Při duálním vysílání se míchají zvuky Přepněte na jeden zvukový kanál.
Technické údaje
Úhlopříčka obrazovky 14'' / 37 cm
Úhlopříčka obrazu (cm) 34
Maximální příkon (W) 60
Napájení 230 V střídavého napětí, 50 Hz
TV norma PAL B/G, D/K DVB-T
TV pásma a kanály VHF I 2 – 4, VHF III 5 – 12, UHF 21 – 69, S 1 - 41
Anténní vstup
Standardní anténní konektor 75 Ω
Počet paměťových pozic (čísel programů) – analog 100 + 1 AV, u některých modelů 100 + 2 AV
Počet paměťových pozic - DVB 1000
Efektivní zvukový výkon (W) 2
Výrobce si vyhrazuje právo na změnu uvedených charakteristik.
1
Obsah
Všeobecné informace................................................1
Analogový režim ........................................................2
DVB režim.................................................................. 9
Řešení problémů .....................................................20
Technické údaje.......................................................20
Bezpečnostní opatření
• Televizor je určen pro provozování v interiéru, za
pokojové teploty.
• Televizor musí stát na pevné a rovné ploše, kde
může k horním, spodním i postranním ventilačním
otvorům volně proudit vzduch. Nestavte přijímač na
koberec ani na žádné provizorní podložky.
• Televizor musí být připojen na zdroj střídavého
napětí 210 - 240 V, 50 Hz. Pokud nebude přijímač
delší dobu používán, odpojte jej od sítě. Totéž udělejte
i v případě bouřky.
• Před čistěním vždy televizor vypněte a odpojte ze
zásuvky. Skříňku a obrazovku čistěte jemným
hadříkem a slabším roztokem čisticího prostředku.
Nikdy nepoužívejte k čistění benzín, ředidla, líh,
odstraňovač nátěrů či jiná rozpouštědla.
• Nepokládejte na horní plochu přijímače žádné
předměty. Nestavte do blízkosti přijíma
če nádoby s
kapalinou. V případě rozlití kapaliny by mohlo dojít k
úrazu elektrickým proudem nebo poškození přijímače.
• Dbejte na to, aby se ventilačními otvory do přijímače
nedostaly cizí předměty (jehly, sponky, mince, atp.).
• Pokud dojde ke vniknutí kapaliny či cizího předmětu
dovnitř přijímače, odpojte televizor ze zásuvky a
nechte jej zkontrolovat v odborném servisu.
• Dbejte na to, aby napájecí šňůra nebyla vystavena
deformaci, působení tepla, chemikálií či ostrých
předmětů. Pokud dojde k jejímu poškození, odpojte
televizor ze zásuvky a nechte šňůru zkontrolovat v
autorizovaném odborném servisu.
• Neodstraňujte zadní kryt přijímače, uvnitř nejsou
žádné ovládací prvky určené pro uživatele. Veškerý
servis svěřte odbornému pracovišti.
• Některé vysílače elektromagnetických vln, jako např.
telefony GSM, mohou mít negativní vliv na provoz
přijímače. Pokud se stane, že televizor nereaguje na
povely dálkového ovladače, vypněte jej hlavním
vypínačem, vyčkejte asi 10 s a znovu jej zapněte.
POZOR
P
ŘÍSTROJ NEOTVÍREJTE. V PŘÍPADĚ NUTNOSTI PŘED OTEVŘENÍM VYJMĚTE
VIDLICI SÍŤOVÉHO PŘÍVODU ZE ZÁSUVKY.
Všeobecné informace
Ovládání televizoru
Televizor se ovládá prostřednictvím obrazovkových menu.
Hlavní menu aktivujete stisknutím tlačítka [MENU] na dálkovém
ovladači. Pohyb po řádcích menu ovládáte tlačítky [P+] a [P-],
výběr provedete stisknutím tlačítka [V-] nebo [V+] . Z Hlavního
menu vstupuje do dalších menu pro nastavení jednotlivých
parametrů.
Například menu pro ladění obrazu aktivujete z Hlavního menu
tak, že tlačítky [P+] a [P-] najedete na řádek Obraz a stisknete
tlačítko [V-] nebo [V+].
V menu lze pomocí tlačítek kurzoru [P+] a [P-] volit jednotlivé
parametry ovládání a tlačítky kurzoru [V-] a [V+] měnit
nastavení těchto parametrů.
Nastavení parametrů ovládání uložíte v řádku „Uložení“
tlačítkem [V+]. O krok zpět k předcházejícímu menu se vrátíte
pomocí tlačítka [EXIT].
Pro výstup z Hlavního menu použijte tlačítko [EXIT].
2
Ovládací prvky na předním panelu
1. Hlavní vypínač, slouží k zapínání a vypínání televizoru
2. Kontrolka pohotovostního a provozního režimu (červená)
3. Reproduktory
4. Tlačítka regulace hlasitosti [
+] a [ -]
5. Tlačítka pro volbu čísla programu krokováním [P+] a [P-]
6. Konektor pro sluchátka a A/V konektory
9. Odklopný kryt CI konektoru
Poznámka: Uspořádání předního panelu se u jednotlivých
modelů může mírně lišit, funkce ovládacích prvků však
zůstávají stejné.
Instalace – analogový režim
1. Vložte baterie
Pro ovladač použijte dvě baterie 1,5 V, rozměr AAA. Založte je tak,
aby kladný a záporný pól souhlasily se značkami "+" a "-".
2. Zapojte přijímač k anténě
Zapojte kabel od antény k televizoru.
3. Zapojte přijímač do zásuvky
Zapojte napájecí šňůru televizoru do zásuvky střídavého napětí
210 - 240 V, 50 Hz.
4. Zapněte televizor
Stiskněte hlavní vypínač na předním panelu a zapněte televizor do
pohotovostního stavu. Stisknutím jednoho z tlačítek [0] až [9]
dálkového ovládání, tlačítky [P+], [P-] dálkového ovládání anebo
tlačítky [P+], [P-] na předním panelu zapněte televizor z
pohotovostního do provozního režimu.
5. Automatické vyhledávání programů analogového TV vysílání
V Hlavním Menu nastavte kurzor na řádek Instalace a stiskněte
tlačítko [V+], zobrazí se menu Instalace.
V menu Instalace stiskněte [Bílé tlačítko] dálkového ovladače,
zobrazí se menu Auto.ladění.
V menu Auto. ladění nastavte kurzor na řádek Vyhledávání a
stisknutím tlačítka [V+] odstartujte automatické vyhledávání
programů.
V průběhu automatického ladění přijímač indikuje vyhledané
programy (P1…P99) a postup ladění v MHz. Automatické ladění se
ukončí po prohledání všech frekvencí, resp. po obsazení
posledního volného čísla programu.
Po ukončení vyhledávání se opět zobrazí menu Instalace
s tabulkou naladěných programů.
Vyhledané programy je možné pojmenovat, setřídit nebo vymazat.
Tisknutím tlačítka [EXIT] ukončíte práci v systému menu.
19
Běžný provoz přijímače
Volba programu TV vysílání
Televizní programy je možné volit pomocí numerických tlačítek anebo
pomocí tlačítek [P+] resp. [P-].
Hlasitost
Pro regulaci hlasitosti použijte tlačítka [V+] a [V-].
Potlačení zvuku : Stisknutím tlačítka [
X
] potlačíte zvuk z reproduktorů. Následujícím stisknutím tohoto tlačítka opět
zvuk z reproduktorů zapnete.
Formát obrazu
Formát obrazu lze přepnout tlačítkem [16:9].
Zobrazení seznamu DVB kanálů (Tv a rozhlasových stanic)
Seznam vyvoláte stisknutím bílého tlačítka [i], v seznamu lze zobrazit televizní i rozhlasové stanice.
Žlutým tlačítkem přepnete na numerické či abecední setřídění.
Červeným tlačítkem přepnete na seznam rozhlasových stanic.
Zeleným tlačítkem přepnete na zobrazení všech a nebo pouze volných stanic.
Modrým tlačítkem přepnete na výběr zobrazení obsahu favoritních seznamů.
Zobrazení seznamu zrušíte tlačítkem [EXIT].
Favoritní předvolby
K favoritním programům máte přímý přístup, pomocí tlačítek [FAV+ / FAV-] přepínáte mezi favoritními seznamy a
poté se při krokování programy přepínáte pouze programy, které jsou součástí vybraného favoritního seznamu.
Teletext – DVB texDVB
Teletext má oproti běžnému teletextu paměť na 1000 stránek a umožňuje zároveň zobrazit teletext a v doplňkovém
okně i obraz dané televizní stanice.
Pro ovládání DVB teletextu slouží stejná tlačítka jako pro teletext analogového vysílání.
Příjem DVB-T rozhlasových stanic
Na příjem rozhlasového vysílání se přepnete stisknutím tlačítka tlačítka [RADIO].
Přepínání rozhlasových stanic, ovládání funkcí, nastavení funkcí a parametrů i obsluha EPG jsou stejné jako při
příjmu televizních stanic.
Při příjmu rozhlasu je na obrazovce zobrazeno grafické logo. Zhruba po 10ti. minutách je aktivován spořič
obrazovky a logo je nahrazeno nahrazeno černou obrazovkou.
18
EPG – Electronic Program Quide – Elektronický přehled pořadů
Elektronický přehled programů (EPG) vyvoláte na obrazovku stisknutím tlačítka [EPG], tabulka EPG obsahuje info
o aktuálně probíhajích a následujících pořadech.
Úvodní EPG tabulka
Pro pohyb v tabulce mezi jednotlivými kanály postupně
nahoru / dolů použijte tlačítka [P+ / P-].
Aktuální pozice je zvýrazněna orámováním.
Jedna strana tabulky vždy obsahuje info o 6ti. za sebou následujících kanálech, pro přechod na další stranu
použijte tlačítko [V+] pro přechod na předchozí stranu použijte tlačítko [V-].
EPG tabulka kanálu
Detailní rozpis pořadů určitého kanálu vyvoláte z úvodní EPG tabulky stisknutím tlačítka [OK…MENU]
Pro pohyb mezi pořady použijte tlačítka [P+ / P-].
Aktuální pozice je zvýrazněna orámováním.
Pro přechod na další stranu použijte tlačítko [V+] pro přechod na předchozí stranu použijte tlačítko [V-].
EPG detail pořadu
Detailní popis pořadu vyvoláte z EPG tabulky kanálu stisknutím tlačítka [OK]
Pro přechod k dalšímu pořadu použijte tlačítko
[V+] pro
přechod k předchozímu použijte tlačítko [V-].
Z prostředí EPG se zpět ke sledování pořadů přepnete postupným tisknutím postupně tlačítka [EXIT].
Název stanice (kanálu).
Uběhlá / zbývající část pořadu.
Čas zahájení a název pořadu.
Název stanice (kanálu).
Den a datum.
Čas zahájení a název pořadu.
Název stanice (kanálu).
Čas zahájení pořadu.
Typ pořadu.
Rozšířený popis pořadu.
3
Dálkové ovládání – funkce tlačítek v analogovém režimu
1. Tlačítko [¨]: vypínání do pohotovostního režimu.
2. Numerická tlačítka: přímá volba čísla programu.
3. Tlačítko [
>
<
]: přepíná mezi aktuálním a předchozím číslem
programu.
4. Tlačítko [
X
]: potlačení zvuku.
5. Tlačítko [MENU]: vyvolání menu.
6. Tlačítko [EXIT]: ukončení práce v menu.
7. Tlačítka [P+] a [P-]: volba čísla programu krokováním, pohyb
kurzoru v menu, stránkování teletextem.
8. Tlačítka [V+] a [V-]: ovládání hlasitosti, změna hodnot
parametrů v menu.
9. Tlačítko [EXIT]: ukončení práce v menu.
10. Tlačítko [PP]: vyvolání uživatelské konfigurace parametrů
ladění.
11. Tlačítko [i]: zobrazení informací na obrazovce.
12. Tlačítko [S/M/D]: volba režimu zvukového doprovodu u
stereo modelů (stereo, mono, jazyková mutace při duálním
zvukovém doprovodu).
13. Bílé tlačítko [
__
__
__
i]: automatické vyhledávání programů
analogového TV vysílání.
14. Tlačítko [AV]: přepínání do režimu AV.
15. Modré tlačítko: Obraz - předvolené konfigurace (Den-Večer-
Tlumeně-Uživatel)
16. Žluté tlačítko: Zvuk - předvolené konfigurace u stereo
modelů (Hudba-Řeč-Film-Uživatel)
17. Zelené tlačítko: nezapojeno
18. Červené tlačítko: nezapojeno
19. Tlačítko [16:9]: přepínání mezi formáty obrazu.
20. Tlačítko [DVB/TV]: stisknutím tlačítka televizor přepnete na režim DVB – aktivace DVB-T přijímače. Dalším
stisknutím tlačítka přepnete zpět do režimu příjmu analogového TV vysílání.
Poznámka: Další funkce některých tlačítek dálkového ovládání jsou uvedeny dále v popisech menu, ovládání
teletextu a DVB části televizního přijímače.
Chraňte dálkový ovladač před pádem. Dbejte na to, aby nedošlo ke stisknutí více tlačítek
najednou. Pokud nebudete dálkový ovladač delší dobu používat, vyjmě
te baterie.
Nepokoušejte se dálkový ovladač rozebírat.
Maximální pracovní vzdálenost dálkového ovladače je 7 m, jeho pracovní úhel je nejvýše 30°
vůči kolmici k přední stěně televizoru vedené čidlem.
Výměna baterií - použijte 2 baterie 1,5 V rozměr AAA.
Odsuňte víčko ve směru šipky, založte baterie, dbejte na jejich polaritu. Zavřete víčko.
4
Běžný provoz přijímače
Zapínání a vypínání televizoru
Stisknutím hlavního vypínače na předním panelu se televizor zapne
do pohotovostního režimu.
Nachází-li se televizor v pohotovostním režimu, lze jej zapnout do
provozního režimu jedním z tlačítek [0] až [9] nebo [P+], [P-] dálk.
ovládání anebo tlačítky [P+], [P-] na předním panelu.
Vypínání do pohotovostního režimu
Pokud chcete přestat sledovat televizor pouze na kratší dobu,
použijte pro vypnutí tlačítko [¨] na dálkovém ovladači.
Poznámka: Pokud televizor po dobu cca 5 minut neregistruje signál žádného vysílání, vypne se automaticky do
pohotovostního režimu.
Poznámka: Pokud nebudete televizor používat delší dobu vypínejte jej pomocí hlavního vypínače, případně
vytáhněte jak napájecí šňůru, tak zástrčku antény z jejich zásuvek ve zdi.
Volba programu TV vysílání
Televizní programy je možné volit pomocí numerických tlačítek anebo
pomocí tlačítek [P+] resp. [P-]. Pomocí tlačítka [
>
<
] lze přepínat mezi
dvěma posledními programy.
Hlasitost
Pro regulaci hlasitosti použijte tlačítka [V+] a [V-].
Potlačení zvuku : Stisknutím tlačítka [
X
] potlačíte zvuk z reproduktorů. Následujícím stisknutím tohoto tlačítka
opět zvuk z reproduktorů zapnete.
Přednastavené konfigurace obrazu
Postupným tisknutím modrého tlačítka přepínáte mezi
přednastavenými parametry obrazu a uživatelským nastavením.
Dostupné hodnoty jsou: DEN – TLUMENĚ - VEČER – UŽIVATEL
Aktuální hodnota je zobrazena v pravém horním rohu obrazovky.
Práce v menu televizoru - OBRAZ
K dispozici jsou 4 konfigurace parametrů obrazu, přepínají se modrým
tlačítkem ovladače. Tři jsou fixní (Den, Večer, Tlumeně), uživatelskou
konfiguraci (Uživatel) lze upravovat.
V Hlavním Menu se nastavte na řádek Obraz a stiskněte tlačítko [V+].
V menu OBRAZ je možné provést úpravu jasu, kontrastu, intenzity
barev a ostrosti obrazu.
Výběr parametru v menu : pomocí tlačítek [P+] a [P-].
Nastavení hodnoty parametru : pomocí tlačítek [V+] a [V-].
Změny uložte v řádku „Uložení“ tlačítkem [V+]. Nastavení bude uloženo jako uživatelská konfigurace.
Tisknutím tlačítka [EXIT] se postupně vrátíte o zpět k předchozímu menu a poté ukončíte práci v systému menu.
Formát obrazu
Formát obrazu lze měnit po stisknutí tlačítka [16:9]. V závislosti na volbě formátu se může stát, že obraz bude
lehce zdeformovaný nebo že nebude zobrazen celý.
17
Ovládání přístupu
Toto menu vám zprostředkuje informace a umožní nastavení :
• CI modulu
• Rodičovs
kého
zámku
CI modul
Informace o vloženém CI modulu a eventuální možnost ovládání CI modulu nebo účastnické karty se zobrazí
pouze po vložení CI modulu do CI vstupu umístěného pod odklopným víčkem na čelním panelu televizoru.
Informace se zobrazí na pozici A menu Ovládání přístupu.
Rodičovský zámek
V menu lze nastavit parametry Rodičovského zámku.
Dostupné hodonty jsou zapnuto a vypnuto, pro změnu
v nastavení je zapotřebí vložit čtyřmístný PIN kód a postupovat
dále podle nápovědy zobrazené na obrazovce.
• Provedené změny uložíte ZELENÝM tlačítkem … ( ODESLAT )
• Pro odchod bez uložení změn stiskněte ČERVENÉ tlačítko …. ( ZRUŠIT )
Pro odchod z menu Ovládání přístupu použijte tlačítko [EXIT].
16
Automatické vyhledávání
Automatické vyhledávání slouží k vyhledání programů rozhlasového a televizního DVB-T vysílání v celém rozsahu
VHF/UHF pásma. Můžete jej použít například pro doplnění nových programů.
Automatické vyhledávání se spouští z menu Instalace, najedete na řádek Automatické vyhledávání a stisknete
tlačítko [OK…MENU] tím je vyhledávání zahájeno.
Průběh vyhledávání, číslo a kmitočet aktuálně prohledávaného
kanálu je zobrazen v horní části menu.
Počet nově vyhledaných televizních a rozhlasových programů
je zobrazen za symboly TV a Radio.
Názvy nově vyhledaných televizních a rozhlasových programů
se zapisují do samostatných sloupců.
Po ukončení vyhledávání můžete :
Odejít zpět bez uložení : ČERVENÉ tlačítko.
Uložit nové programy : ZELENÉ tlačítko
Nové programy budou zařazeny na konec seznamu programů.
Manuální vyhledávání
Slouží k vyhledání programů rozhlasového a televizního DVB-T vysílání přímo na určeném vysílacím kanále.
Do manuálního vyhledávání vstoupíte volbou Manuální vyhledávání z menu Instalace.
Po stisknutí tlačítka [OK…MENU] se zobrazí tabulka s nabídkou
frekvencí. Požadovanou hodnotu naleznete tlačítky [P+ / P-],
potvrzením tlačítkem [OK…MENU] spustíte vyhledávání na
zadaném kanálu.
Průběh vyhledávání a kmitočet kanálu je v horní části menu.
Počet vyhledaných televizních a rozhlasových programů je
zobrazen za symboly TV a Radio.
Názvy vyhledaných televizních a rozhlasových programů se
zapisují do samostatných sloupců.
Po ukončení vyhledávání můžete :
Odejít zpět bez uložení : ČERVENÉ tlačítko.
Uložit nové programy : ZELENÉ tlačítko
Nové programy budou zařazeny na konec seznamu programů.
Pro odchod z menu Instalace použijte tlačítko [EXIT].
5
Práce v menu televizoru – DALŠÍ FUNKCE
V Hlavním Menu se nastavte na řádek Další funkce a stiskněte
tlačítko [V+].
Jazyk : Umožňuje volbu jazykové mutace menu, [V+ / V-].
Automatické vypínání : tlačítky [V+ / V-] nastavíte interval pro
vypnutí v krocích po 15 minutách, až na maximálně 3 hodiny.
Práce v menu televizoru - ZÁMEK
V Hlavním Menu se nastavte na řádek Zámek a stiskněte [V+].
Funkce umožňuje nastavit zámek na tlačítka [V+], [V-], [P+], [P-]
na čelním panelu televizoru. Aktivace zámku je podmíněna
zadáním čtyřmístného číselného hesla kódu v řádku HESLO.
Tovární nastavení hesla je 1 2 3 4, místo číslic se v hodnotě
parametru na řádku Heslo zobrazuje symbol x.
Po vložení hesla zapnete nebo vypnete zámek tlačítkem [V+]
dálkového ovladače v řádku Zámek.
Nové heslo
Hodnota hesla lze menit v řádku Nové heslo od 0000 do 9999.
Zmenu hesla je nutno potvrdit opakovaným vložením nové
hodnoty.
Upozornění : Zapomenete-li své heslo vložte místo něj : 2 3 0 8 6, heslo se vymaže a platí opět původní
tovární nastavení 1 2 3 4. Jednotlivá čísla 23086 je nutno vložit velmi rychle za sebou .
Upozornění : Menu Zámek není dostupné v režimu DVB.
Práce v menu televizoru – INSTALACE
V Hlavním menu se nastavte na řádek Instalace a stiskněte tl. [V+].
V menu Instalace lze krokovat tlačítky[P+], [P-] tabulkou programů
a pomocí barevných tlačítek spouštět automatické vyhledávání
programů, mazat programy a měnit jejich uspořádání v seznamu.
V tabulce programů je na jedné obrazovce 10 čísel programů. Mezi
sloupci seznamu lze rolovat pomocí tlačítka [V+].
Funkce Volba : stisknutím modrého tlačítka zapnete pod menu
obraz z programu na němž jste aktuálně nastaveni.
Funkce Přesun: Umožňuje přesunout program v seznamu.
Vybraný program označíte stisknutím ŽLUTÉHO tlačítka přesunete
jej na jinou pozici a potvrdíte opětovným stisknutím ŽLUTÉHO
tlačítka.
Funkce Zrušení: Umožňuje zrušit program ze seznamu stisknutím
ČERVENÉHO tlačítka.
Man.ladění: stisknutím ZELENÉHO tlačítká přepínáte do menu pro
manuální ladění (manuální vyhledávání programů).
Auto.ladění: stisknutím ZELENÉHO tlačítká přepínáte do menu pro
automatické lad
ění (automatické vyhledávání programů).
Upozornění : Všechna nastavení v menu Instalace jsou platná pouze pro analogový televizní příjem.
Menu Instalace není dostupné v režimu DVB.
6
Manuální ladění
Manuální ladění je určeno pro ruční vyhledání programů TV vysílání.
V Hlavním Menu nastavte kurzor na řádek Instalace a stiskněte
tlačítko [V+], zobrazí se menu Instalace.
V menu Instalace stiskněte [Zelené tlačítko] dálkového ovladače,
zobrazí se menu Man. ladění.
Výběr parametru v menu : pomocí tlačítek [P+] a [P-].
Nastavení hodnoty parametru : pomocí tlačítek [V+] a [V-].
Program: číslo programu jehož naladění chcete měnit, hodnotu
přepínáte buď tl. [V+] a nebo numerickými tlačítky.
Jméno: Chcete-li programu přiřadit jméno stiskněte tl. [V+].
Kurzor se nastaví na první znak jména. Znaky volte pomocí [P+],
[P-], mezi znaky se přesouváte [V+], [V-].
Upozornění :
Pokud bliká některý (i neobsazený) znak jména nelze
se z řádku Jméno přesunout, je nutno dokrokovat tl. [V+] nebo [V-]
na poslední nebo první znak jména.
Systém: Nastavení vysílací normy zvuku a barvy. Vzhledem
k tomu, že televizor automaticky rozpozná a přepíná obě v ČR
používané normy (PAL-DK, PAL-BG) není tato funkce zapojena.
Vyhledávání: Přímá volba čísla vysílací frekvence – zadáváte
numerickými tlačítky (0-9) ovladče. Nebo lze tl. [V+] zapnout
postupné prohledávání celého frekvenčního pásma tv vysílání.
Jemné doladění : doladění frekvence kanálu tl. [V+] nebo [V-]
Uložení : v řádku Uložení stisknutím tlačítka [V+].
Chcete-li menu opustit bez uložení změn stiskněte tl. [EXIT].
Automatické vyhledávání programů TV vysílání
V menu Instalace stiskněte [Bílé tlačítko] dálkového ovladače,
zobrazí se menu Auto.ladění.
Start od: Máte-li již televizor naladěn a chcete doplnit nové
programy nastavte číslo programu od něhož má startovat ladění.
Hodnotu přepínáte buď tl. [V+] a nebo numerickými tlačítky.
Systém: Funkce není zapojena, televizor automaticky rozpozná
a přepíná obě v ČR používané normy (PAL-DK, PAL-BG).
Vyhledávání: Stisknutím tlačítka [V+] odstartujte automatické
vyhledávání programů.
V průběhu automatického ladění přijímač indikuje vyhledané
programy (P1…P99) a postup ladění v MHz. Automatické ladění se
ukončí po prohledání všech frekvencí, resp. po obsazení
posledního volného čísla programu.
Po ukončení vyhledávání se zobrazí menu Instalace.
Vyhledané programy je možné pojmenovat, setřídit je nebo
vymazat. Stisknutím tlačítka [EXIT] ukončíte práci v menu.
Upozornění : Automatické i manuální ladění je platné pouze pro analogový televizní příjem.
Menu Instalace není dostupné v režimu DVB.
15
Nastavení parametrů programu
Do Nastavení TV vstoupíte z menu Editace stisknutím tlačítka [OK…MENU].
V menu se po jednotlivých parametrech pohybujete pomocí tlačítek [P+ / P-] , aktuální pozice je označena tučným
orámováním políčka. Pro výběr a následnou změnu parametru použijte tlačítko [OK…MENU].
Název
Pro změnu názvu programu se nastavte na řádek Název a
stiskněte tlačítko [OK…MENU]. Zobrazí se virtuální klávesnice,
mezi jednotlivými znaky se pohybujete tlačítky [P+ / P-] pro výběr
znaku použijete tlačítko [OK…MENU].
Ostatní funkce jsou zobrazeny v nápovědě na spodní liště menu
:
Červené / Zelené tlačítko : Krok na znak vzad / vpřed
Žluté tlačítko : Velká / malá písmena
Modré tlačítko : Vymazání předchozího znaku
Ukončení a uložení zápisu : přejděte na klávesu OK na virtuální klávesnici a stiskněte tlačítko [OK…MENU].
Frekvence
Tlačítky [P+ / P-] můžete vybrat frekvenci, volbu potvrdíte tlač
ítkem [OK…MENU].
ID číslo
Změny v nastavení parametru lze provést numerickými tlačítky dálkového ovladače.
Vid / Pcr / Aud
Změny v nastavení těchto parametrů lze provést numerickými tlačítky dálkového ovladače.
Rodičovský zámek
Změnu v nastavení lze provést po stisknutí tlačítka [OK…MENU], dostupné možnosti jsou : ANO / NE
V menu jsou dále informační údaje, kde je zobrazen stav kanálu (OK) a na poměrovém měřidle informativní kvalita
signálu.
Upozornění :
Změna parametrů Frekvence, ID číslo, Vid/Pcr/Aud má za následek změnu naladění programu,
pokud tedy k těmto změnám přistoupíte bude tím zrušeno naladění původního programu.
• Změny provedené v Nastavení uložíte ZELENÝM tlačítkem … ( ODESLAT )
• Pro odchod bez uložení změn stiskněte ČERVENÉ tlačítko …. ( ZRUŠIT )
Pro odchod z menu Editace použijte tlačítko [EXIT].
14
Instalace
V menu Instalace můžete provést :
• Editace tj. změny v seznamu programů, např. vymazání, přesunutí či uzamknutí programu
• Automatické a manuální vyhledání programů televizního a rozhlasového DVB-T vysílání
• Nastavení parametrů programu
Editace
Toto menu umožňuje :
Vymazat programy – ČERVENÉ tlačítko
Natavte se v tabulce na program, který chcete vymazat a
stiskněte červené tlačítko, budete dotázáni zda program chcete
opravdu vymazat a zároveň se zobrazí volba ANO – NE.
Posun programu – ŽLUTÉ tlačítko
Nastavte se v tabulce na program, který chcete přesunout na jiné
pořadové místo a stiskněte žluté tlačítko, tlačítky [P+ / P-] jej
přesuňte na novou pozici a opět stiskněte žluté tlačítka.
Zobrazení seznamu programů zařazených ve favoritních seznamech – ZELENÉ tlačítko
Televizor má k dispozici pět seznamů pro televizní a pět seznamů pro rozhlasové programy. Seznamy označené
TV a Rádio obsahují vždy všechny vyhledané programy. Ostatní seznamy TV1 / TV2 / TV3 / TV4 pro televizní a
Rádio 1 / Rádio 2 / Rádio 3 / Rádio 4 pro rozhlasové programy slouží jako tzv. favoritní seznamy do nichž můžete
přesunout libovolný program. K favoritním programům máte přímý přístup, pomocí tlačítek [FAV+ / FAV-] vyberete
favoritní seznam a poté se při krokování programy přepínáte pouze mezi těmi programy, které jsou součástí
vybraného favoritního seznamu.
Přidání televizního programu do favoritního seznamu :
1) Vstupte do menu Editace kanálu a nastavte se na
program, který chcete př
idat do fav.skupiny
2) Numerickým tlačítkem dálkového ovladače 1 nebo 2
nebo 3 nebo 4 dojde k přidání vybraného programu do
patřičné skupiny. Přidání se zobrazí zápisem
pořadového čísla favoritní skupiny v řádku vybraného
programu.
Vymazání programu z favoritního seznamu provedete stejným
způsobem jako přidání - stisknutím patřičného numerického
tlačítka ovladače odpovídajícího číslu favoritní skupiny – dojde
k odstranění programu.
Obsah jednotlivých favoritních seznamů zobrazíte v menu Editace kanálu, jednotlivé seznamy se zobrazí
opakovaným tisknutím zeleného tlačítka. Zobrazují se pouze seznamy, které obsahují nějaké programy, prázdné
seznamy se nezobrazují.
Rodičovský zámek – MODRÉ tlačítko
Na vybraný program můžete nastavit nebo sejmout zámek pomocí modrého tlačítka.
7
AV režim - Externí zařízení
AV režim
Stisknutím tlačítka [AV] dálkového ovládání lze přijímač přepnout do AV režimu pro zobrazení signálu
z externího zařízení (např. z videa, DVD či ze satelitního přijímače).
Připojení externího zařízení pomocí SCART konektoru
Při propojení externího zařízení k televiznímu přijímači
pomocí SCART AV konektoru a odpovídajícího
propojovacího kabelu je zaručena maximální kvalita
obrazu a zvuku přehrávaného záznamu.
Je-li navolen režim AV je televizor přepnutý do přímého
vstupu signálu ze SCART konektoru televizoru.
Připojení externího zařízení koaxiálním kabelem
Zapojte kabel od antény na anténní vstup např.
videorekordéru. Zapojte koaxiální kabel mezi
vysokofrekvenční výstup videorekordéru a anténní vstup
televizoru.
Na videorekordéru odstartujte přehrávání. Automatickým
(či manuálním) laděním televizoru vyhledejte výstupní
kanál videorekordéru. Naladění tohoto kanálu uložte pod
číslo programu které chcete vyhradit pro videorekordér.
Připojení externího zařízení pomocí čelního (bočního) AV vstupu.
Pokud je váš televizor vybaven na čelním panelu či na boku AV konektory (3 Cinch konektory – Žlutý / Bílý /
Červený) a chcete na ně připojit např. videokameru přepněte televizní přijímač na vstup AV.
Před zapojením externího zařízení na čelní (boční) AV vstup je nutno vypnout ostatní externí zařízení, která
by byla připojena na zadní vstup AV (SCART konektor).
Pokud výše uvedený postup nedodržíte dochází k prolínání obrazu ze zadního AV vstupu (SCART
konektor) a k prolínání zvuku z posledního sledovaného programu (1-99) televizního vysílání do čelního
(bočního) AV vstupu.
Zpět do režimu běžného TV vysílání se vrátíte buď přímou volbou čísla programu numerickými tlačítky [0] až
[9], nebo tlačítkem [TV] nebo postupným krokováním tlačítkem [AV].
Upozornění : AV režim není dostupný je-li televizor přepnut do režimu DVB.
8
Teletext – analogový
1. Tlačítko [
__
__
__
]: přepínání do režimu teletextu. Dalším stisknutím se
vrátíte z teletextu zpět do režimu běžného TV vysílání.
2. Tlačítko [
__
__
__
?]: zobrazení a opětovné skrytí skrytého textu.
3. Tlačítko [
__
__
__
]: zobrazení aktuálního času z teletextu, volba
podstránek.
4. Tlačítko [
__
__
__
X]: dočasné ukončení práce s teletextem.
5. Tlačítko [
__
__
__
__
]: velikost písma teletextu.
6. Tlačítko [
__
___
_
]: mixování obrazu TV vysílání a teletextu.
7. Tlačítko [
__
__
__
__
]: zastavení podstránky teletextu na obrazovce.
8. Tlačítko [
__
__
__
i]: vyvolání stránky obsahu.
9. Barevná tlačítka.
Funkce tlačítek dálkového ovládání v režimu teletextu
Vysílá-li aktuální program signál teletextu, je možné přepnout televizor do režimu teletextu. Při práci s
teletextem se využívají následující tlačítka dálkového ovládání:
Tlačítko [
__
__
__
]: Přepíná do režimu teletextu a zpět do režimu běžného TV vysílání.
Přepínání stránek teletextu : v teletextu můžete přepínat stránky buď krokováním o jednu stranu nahoru / dolu
tlačítky P+,P- a nebo můžete volit přímo číslo stránky numerickými tlačítky 1-9.
Tlačítko [
__
__
__
?]: Umožňuje zobrazit a následně opět skrýt skrytý text.
Tlačítko [
__
__
__
]: V režimu běžného TV vysílání zobrazí aktuální čas (v pravém horním rohu obrazovky).
Tlačítko [
__
__
__
X]: Stisknutím v režimu teletextu se lze přepnout na příjem TV vysílání. Příjem teletextu však
pokračuje: Po zadání čísla stránky teletextu se stránka vyhledá a dalším stisknutím ji lze vyvolat na obrazovku.
Tlačítko [
__
__
__
__
]: Volbu velikosti písma teletextu. Kromě standardní velikosti lze zobrazit pouze horní či spodní
část stránky ve dvojnásobné velikosti písma.
Tlačítko [
__
___
_
]: V režimu teletextu umožňuje současné zobrazení obrazu TV vysílání a teletextu.
Tlačítko [
__
__
__
__
]: Je-li stránka teletextu opatřena podstránkami, probíhá přetáčení podstránek automaticky.
Stisknutím tlačítka lze podstránku zastavit (v levém horním rohu obrazovky se zobrazí odpovídající symbol).
Dalším stisknutím tlačítka se opět přechází na automatické přetáčení podstránek.
Tlačítko [
__
__
__
i]: Vyvolává stránku obsahu teletextu.
Červené, zelené, žluté a modré tlačítko: Umožňují, v závislosti na konkrétním systému teletextu, přímý přístup
k jednotlivým tématickým okruhům teletextu.
Upozornění : Je-li televizor přepnut do režimu DVB přijímá DVB teletext jehož vlastnosti jsou popsány v dalších
částech tohoto návodu.
13
Reset DVB-T
Funkce Reset slouží k úplnému vymzání všech uložených programů DVB-T vysílání a k uvedení DVB části
televizoru do původního stavu v němž byl televizor dodán z továrny.
Pro spuštění Resetu je nutno zadat HESLO : 7 1 3 9
Po vložení hesla Reset spustíte ZELENÝM tlačítkem a nebo
můžete nabídku zrušit ČERVENÝM tlačítkem.
Po provedení Resetu se na obrazovce zobrazí opět úvodní
nabídka – Welcome.
Upozornění : Spuštění funkce RESET má za následek vymazání všech programů a nastavení DVB části
tv.
Stav přijímače
V tomto menu získáte informaci o aktuální verzi software, která je v televizoru instalována.
Zobrazení informace na obrazovce zrušíte stisknutím tlačítka [EXIT].
12
Hodiny – nastavení časových funkcí
V menu Hodiny můžete provést změny v nastavení časového pásma a aktivaci Letního času.
Z továrny je nastavena hodnota časového pásma +1 hodina a automatická aktivace letního času.
• Provedené změny uložíte ZELENÝM tlačítkem … ( ODESLAT )
• Pro odchod bez uložení změn stiskněte ČERVENÉ tlačítko …. ( ZRUŠIT )
Dálkový ovládač – nastavení funkcí barevných tlačítek
Barevná tlačítka, mimo režim menu, slouží také jako zkrácený přístup k některým funkcím či informacím.
V menu Dálkový ovládač můžete provést změny funkcí barevných tlačítek dálkového ovládače.
Tovární nastavení tlačítek
ČERVENÉ tlačítko
• Zobrazení informací o signálu
ZELENÉ tlačítko
• Zobrazení a volba titulků
ŽLUTÉ tlačítko
• Volba zvukového doprovodu
MODRÉ tlačítko
• Zobrazení času
• Provedené změny uložíte ZELENÝM tlačítkem … ( ODESLAT )
• Pro odchod bez uložení změn stiskněte ČERVENÉ tlačítko …. ( ZRUŠIT )
Informace o signálu
Tabulku s informacemi o signálu aktuálně nastaveného
programu zobrazíte stisknutím ČERVENÉHO tlačítka (při
továrním nastavení).
Informace o obsahuje číslo kanálu, název sítě a technické
informace jako je frekvence, šířka pásma, smybol.rychlost,
poměr chybových bitů v signálu, identifikační čísla vysílání.
Ve spodní části informační tabulky je též informativní
poměrový ukazatel kvality a síly signálu.
Informační tabulku zrušíte stisknutím tlačítka [EXIT].
Titulky
Nabídku s volbou titulků zobrazíte zeleným tlačítkem. Nabídku zrušíte stisknutím tlačítka [EXIT].
Zvukový doprovod
Nabídku volby zvukového doprovodu zobrazíte žlutým
tlačítkem.
V případě DUÁLNÍHO vysílání je čeština doprovod A.
Nabídku zrušíte stisknutím tlačítka [EXIT].
Zobrazení času
Aktuální čas zobrazíte stisknutím MODRÉHO tlačítka, zrušíte stisknutím tlačítka [EXIT].
Poznámka : Předcházející popisy vychází z továrního nastavení tlačítek.
Poznámka : Volby zvukového doprovodu a titulků jsou závislé na tom, zda a jak jsou s pořadem vysílány.
9
DVB-T přijímací část
Na příjem DVB-T vysílání a pro práci s DVB-T přijímačem se přepnete stisknutím tlačítka [DVB/TV]
dálkového ovladače. Dalším stisknutím tlačítka [DVB/TV] se můžete přepnout zpět do režimu příjmu
analogového TV vysílání.
Je-li televizor v režimu DVB pak jsou po stisknutí tlačítka [MENU] dostupná pouze menu funkcí „OBRAZ“ a
„DALŠÍ FUNKCE“.
Dálkové ovládání – funkce tlačítek v režimu DVB
1. Tlačítko [¨]: vypínání do pohotovostního režimu.
2. Numerická tlačítka: přímá volba čísla programu.
3. Tlačítko [EXIT]: ukončení práce v menu.
4. Tlačítko [EPG]: otevírá Elektronický přehled pořadů
5. Tlačítko [OK…MENU]: tlačítko MENU má v režimu DVB
význam OK a slouží pro potvrzení volby při práci v DVB
menu, volbách jazykových preferencí, EPG, atd. .
6. Tlačítka [P+] a [P-]: volba čísla programu krokováním,
pohyb kurzoru v DVB menu.
7. Tlačítka [V+] a [V-]: ovládání hlasitosti, změna hodnot
parametrů v DVB menu.
8. Tlačítko [AV/MENU]: vyvolání DVB menu.
9. Tlačítko [
X
]: potlačení zvuku.
10. Červené tlačítko [BACK]: při práci v DVB menu slouží
k návratu o krok zpět do předchozí části.
11. Tlačítko [TXT] [
__
__
__
]: přepíná do režimu DVB teletextu.
Dalším stisknutím se vrátíte zpět do DVB vysílání.
12. Barevná tlačítka : přímý vstup k některým informacím a
funkcím. Funkce tlačítek lze programovat.
13. Tlačítko [i]: zobrazení informací na obrazovce.
14. Tlačítko [RADIO]: přepíná mezi příjmem televizních a
rozhlasových programů DVB-T vysílání.
15. Tlačítka [FAV+/FAV-]: přepínání favortiních předvoleb.
16. Tlačítko [DVB/TV]: přepíná mezi režimem analogového
televizního příjmu a režimem DVB příjmu pozemského
digitálního vysílání DVB-T.
Upozornění :
V režimu DVB má tlačítko [MENU] význam [OK].
V dalších částech návodu je použito označení [OK…MENU].
Poznámka: Další funkce některých tlačítek dálkového ovládání jsou uvedeny dále v popisech menu,
ovládání EPG, DVB teletextu a DVB-T části televizního přijímače.
!
!
10
Instalace
Při prvním zapnutí televizoru do režimu DVB se na obrazovce zobrazí úvodní instalační menu, které umožní
autoinstalaci všech dostupných programů DVB-T vysílání.
1. Welcome
Stiskněte ZELENÉ tlačítko dálkového ovladače
pro pokračování instalace.
2. Výběr jazyka
Vyberte požadovanou jazykovou verzi.
Výběr provedťe pomocí tlačítek [P+] a [P-].
Výběr potvrďte stisknutím prostředního tlačítka [OK…MENU] viz. „Upozornění“ na předchozí straně.
3. Autoinstalace
Po potvrzení jazykové volby dojde ke krátkému
načtení základního nastavení a po cca 5 vteřinách je
zahájeno automatické vyhledávání programů DVB-T
vysílání.
Průběh vyhledávání, číslo a kmitočet aktuálně
prohledávaného kanálu je zobrazen v horní části
menu.
Počet již vyhledaných televizních a rozhlasových
programů je zobrazen za symboly TV a Radio.
Názvy vyhledaných televizních a rozhlasových
programů se zapisují do samostatných sloupců.
Po ukončení vyhledávání se televizor přepne na první program DVB vysílání.
11
Práce v menu – Hlavní menu DVB-T
Nastavení a úpravy vlastností DVB části televizního přijímače se provádí v DVB-T menu. Vstup ke všem
parametrům vede z Hlavního menu DVB-T.
Pro vstup do Hlavního menu
stiskněte na dálkovém ovladači
tlačítko [AV / MENU].
Pro pohyb po položkách menu slouží tlačítka [P+ / P-] , aktuální položka je barevně označena.
Pro volbu položky slouží tlačítko [OK…MENU] viz. „Upozornění“ na straně 9.
Pro výstup z Hlavního menu a návrat zpět do režimu sledování DVB vysílání stiskněte tlačítko [EXIT].
Nastavení
V menu Nastavení můžete provést :
• Nastavení jazykových preferencí pro OSD, zvukový doprovod a titulky
• Nastavení času podle časových pásem, volbu přechodu na letní čas
• Nastavení funkcí barevných tlačítek dálkového ovladače
• Návrat DVB přijímače do původního továrního stavu ( Reset DVB-T )
• Kontrolu verze software DVB-T přijímače
Pro vstup do menu Nastavení se tlačítky
[P+ / P-] přesuňte na položku Nastavení.
Potvrďte tlačítkem [OK…MENU]
Pro návrat z menu Nastavení zpět do hlavního menu stiskněte ČERVENÉ tlačítko.
Pro výstup z menu a návrat do režimu sledování DVB programů stiskněte tlačítko [AV / MENU] nebo [EXIT]
Jazyk - nastavení jazykových preferencí
V menu Jazyk můžete provést změny v nastavení jazykové verze Menu, volby preferencí jazykových mutací
zvukového doprovodu Audio1 / Audio 2 a jazykových verzí titulků Titulky 1 /Titulky 2.
• Provedené změny uložíte ZELENÝM tlačítkem … ( ODESLAT )
• Pro odchod bez uložení změn stiskněte ČERVENÉ tlačítko …. ( ZRUŠIT )
Loading...
