Mascom MC 32W22 B/S User Manual

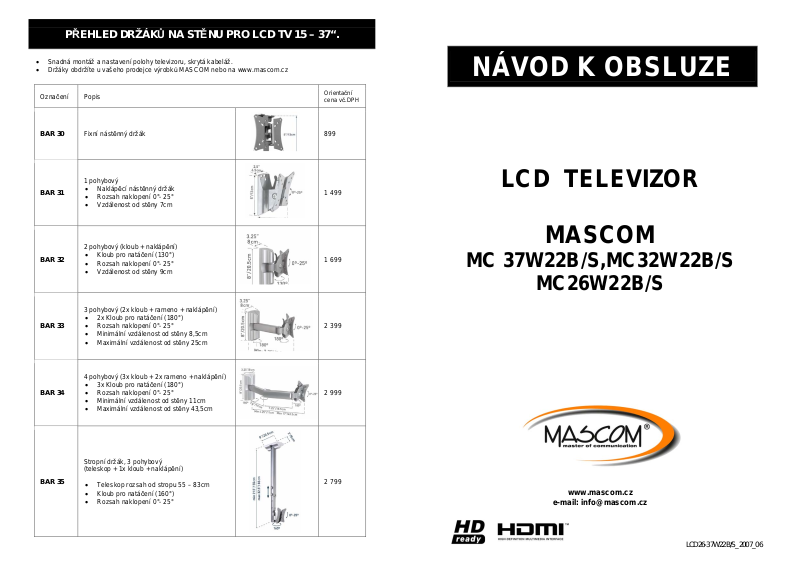

PŘEHLED DRŽÁKŮ NA STĚNU PRO LCD TV 15 – 37“.

• Snadná montáž a nastavení polohy televizoru, skrytá kabeláž.

• Držáky obdržíte u vašeho prodejce výrobků MASCOM nebo na www.mascom.cz

Označení Popis

Orientační
cena vč.DPH

BAR 30

Fixní nástěnný držák 899

BAR 31

1 pohybový

• Naklápěcí nástěnný držák

• Rozsah naklopení 0°- 25°

• Vzdálenost od stěny 7cm

1 499

BAR 32

2 pohybový (kloub + naklápění)

• Kloub pro natáčení (130°)

• Rozsah naklopení 0°- 25°

• Vzdálenost od stěny 9cm

1 699

BAR 33

3 pohybový (2x kloub + rameno + naklápění)

• 2x Kloub pro natáčení (180°)

• Rozsah naklopení 0°- 25°

• Minimální vzdálenost od stěny 8,5cm

• Maximální vzdálenost od stěny 25cm

2 399

BAR 34

4 pohybový (3x kloub + 2x rameno + naklápění)

• 3x Kloub pro natáčení (180°)

• Rozsah naklopení 0°- 25°

• Minimální vzdálenost od stěny 11cm

• Maximální vzdálenost od stěny 43,5cm

2 999

BAR 35

Stropní držák, 3 pohybový
(teleskop + 1x kloub + naklápění)

• Teleskop rozsah od stropu 55 – 83cm

• Kloub pro natáčení (160°)

• Rozsah naklopení 0°- 25°

2 799

NÁVOD K OBSLUZE

LCD TELEVIZOR

MASCOM

MC 37W22B/S,MC32W22B/S

MC26W22B/S

www.mascom.cz

e-mail: [e-mail]

LCD26-37W22B/S_2007_06

UPOZORNĚNÍ !

Před montáží šroubů do úchytných matic na zadním panelu televizoru se
ujistěte, že šrouby nepoškodí váš televizor – věnujte pozornost zejména délce
šroubů.

MAXIMÁLNÍ POVOLENÉ DÉLKY ŠROUBŮ PRO TELEVIZORY

MODEL TV DÉLKA ŠROUBU
MASCOM MC26W22B/S 4mm
MASCOM MC32W22B/S 7mm
MASCOM MC37W22B/S 7mm

Maximální povolenou délkou šroubu se rozumí délka závitu, který zasahuje
dovnitř matice, použijete-li pod šroub též podložku prodlužuje se tedy délka
šroubu o tloušťku podložky.

Výrobce televizoru neodpovídá za případné poškození televizoru vzniklé
použitím nevhodných šroubů. Případná oprava poškození vzniklého proniknutím
příliš dlouhého šroubu do televizoru není kryta zárukou a musela by být plně
hrazena majitelem televizoru.

OZNAČENÍ
STOLKU

ORIENTAČNÍ CENA

vč.DPH

MCR LCD90

Rozměry (VxŠxH) : 580 x 900 x 400mm
Hliníkové nohy, Skleněná vrchní deska a dvě police
Hloubka 400mm, Vhodný pro LCD TV 37", 32", 26",...
Maximální zatížení vrchni desky : 50kg
Maximální zatížení polic : 12kg

Maximální zatížení se rozumí rozložené na plochu desky
či police (hmotnost televizoru či AV zarízení na nožičkách)
nikoli bodové zatížení.

3 990

MCR ALU120

Rozměry (VxŠxH): 580x 1200x 400mm
Hliníkové nohy, Skleněná vrchní deska a dvě police
Hloubka 400mm
Vhodný pro PLASMA/ LCD TV 50",42",40",37", 32", ...
Maximální zatížení vrchni desky : 60kg
Maximální zatížení polic : 30kg

4 990

MCR SY-1

Rozměry (VxŠxH) : 580x1200x450mm
Hliníkové nohy
Skleněná vrchní deska pro TV (ŠxH) : 72m x 350mm
Dvě police (ŠxH) : 1200 X 450mm
Maximální zatížení vrchni desky : 65kg
Maximální zatížení polic : 40kg

5 990

MCR D66-V

Stolek se závěsným sloupem pro TV
Otáčení TV v rozsahu 80°
Nastavitelná výška závěsu
Rozměry stolku (VxŠxH) : 300 x 660 x 450mm
Závěs pro televizor : Univerzální Vesa kompatibilní
Nastavitelná výška horní úchyt 95 / 105cm
Dvě police, Kryt na kabely
Vhodný pro zavěšení TV 26 - 37" - 35kg max.
Maximální zatížení polic : 20kg

4 990

MCR D66

šířka 660mm

Stolek s policí, Rozměry (VxŠxH) : 450 x 660 x 480mm
Kouřová skla, Hliníkové nohy
Maximální zatížení vrchni desky : 50kg
Maximální zatížení police : 30kg

3 990

MCR D76

šířka 760mm

Stolek s policí, Rozměry (VxŠxH) : 450 x 760 x 480mm
Kouřová skla, Hliníkové nohy
Maximální zatížení vrchni desky : 50kg
Maximální zatížení polic : 30kg

3 990

MCR ALU2

EXKLUZIV ALU2, Rozměry (VxŠxH) : 580 x 770 x 500mm
Hliníkové nohy, Skleněná vrchní deska a dvě police
Vhodný pro LCD TV 32", 26"
Maximální zatížení vrchni desky : 60kg
Maximální zatížení polic : 30kg

3 990

MCR UNI2

STANDARD UNI2, Rozměry (VxŠxH) : 520 x 770 x 500mm
Plastové nohy, 2 skleněné police, vrchní díl dřevo (MDF)
Vhodný pro TV 74cm, LCD TV 32", 26"
Maximální zatížení vrchni desky : 45kg
Maximální zatížení polic : 25kg

2 990

MASCOM STOLKY PRO LCD TELEVIZORY

POPIS

OBSAH

1

Bezpečnostní opatření 2
Informace o LCD panelu 7

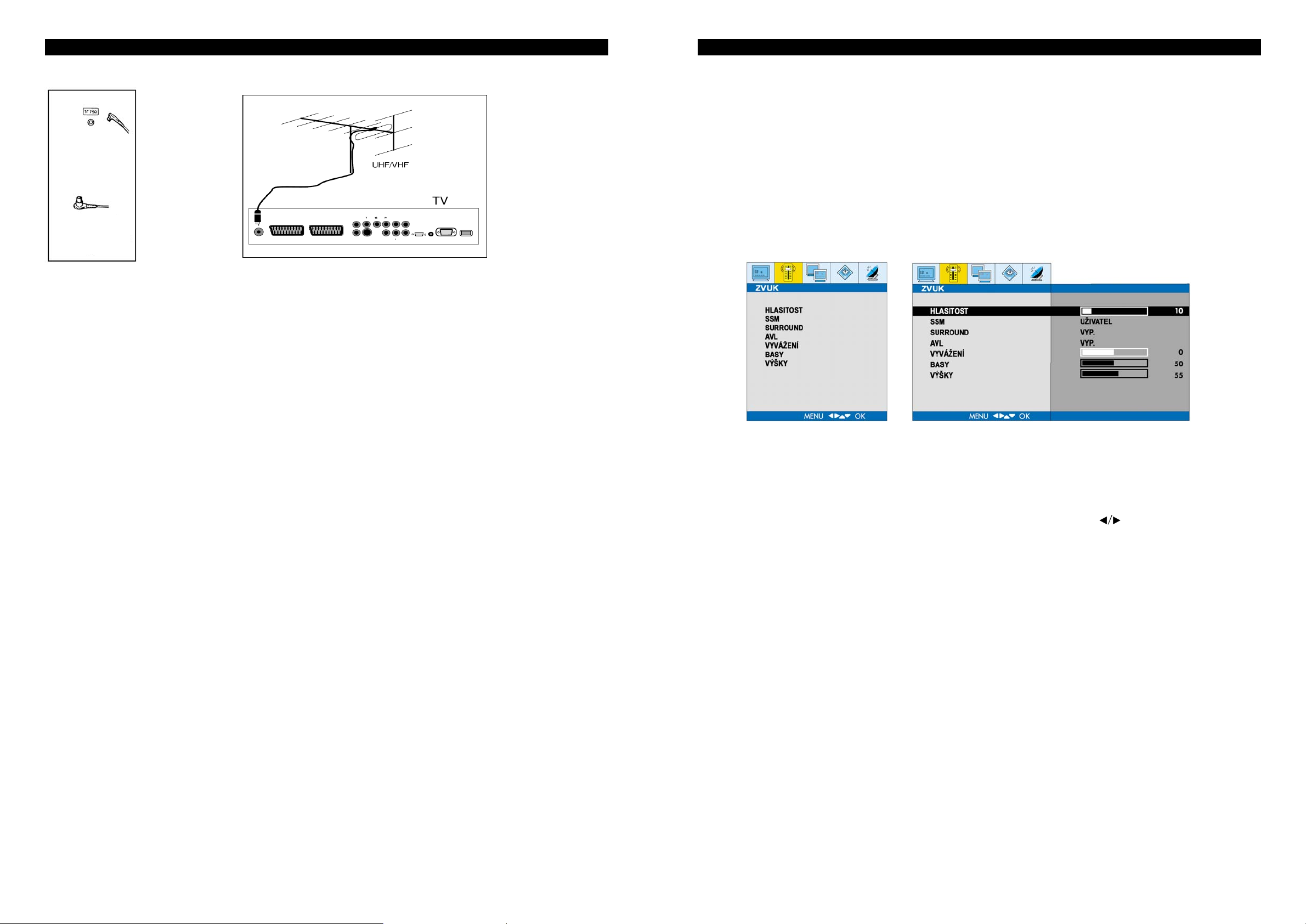

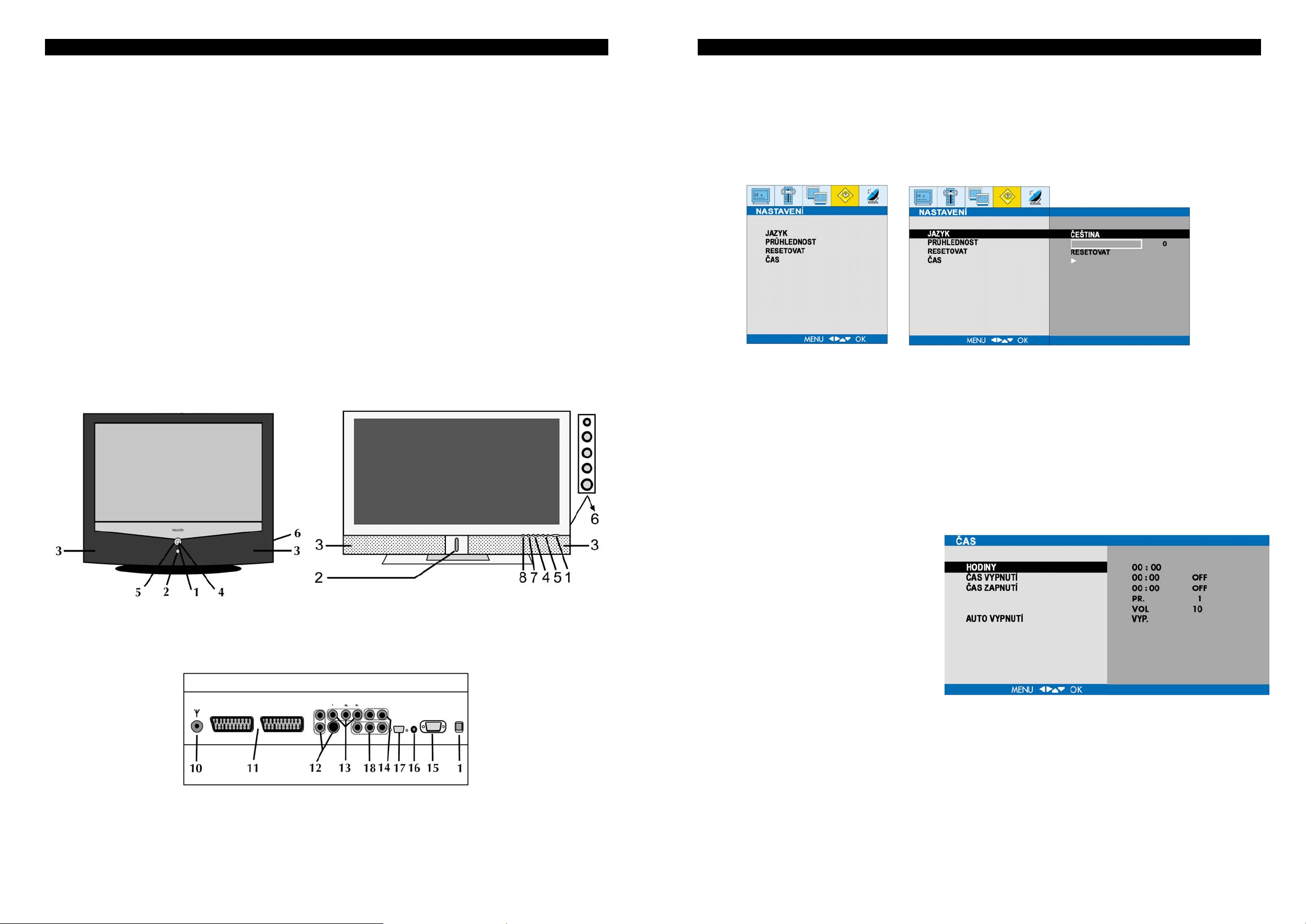

Ovládácí prvky, zapojení k anténě 8

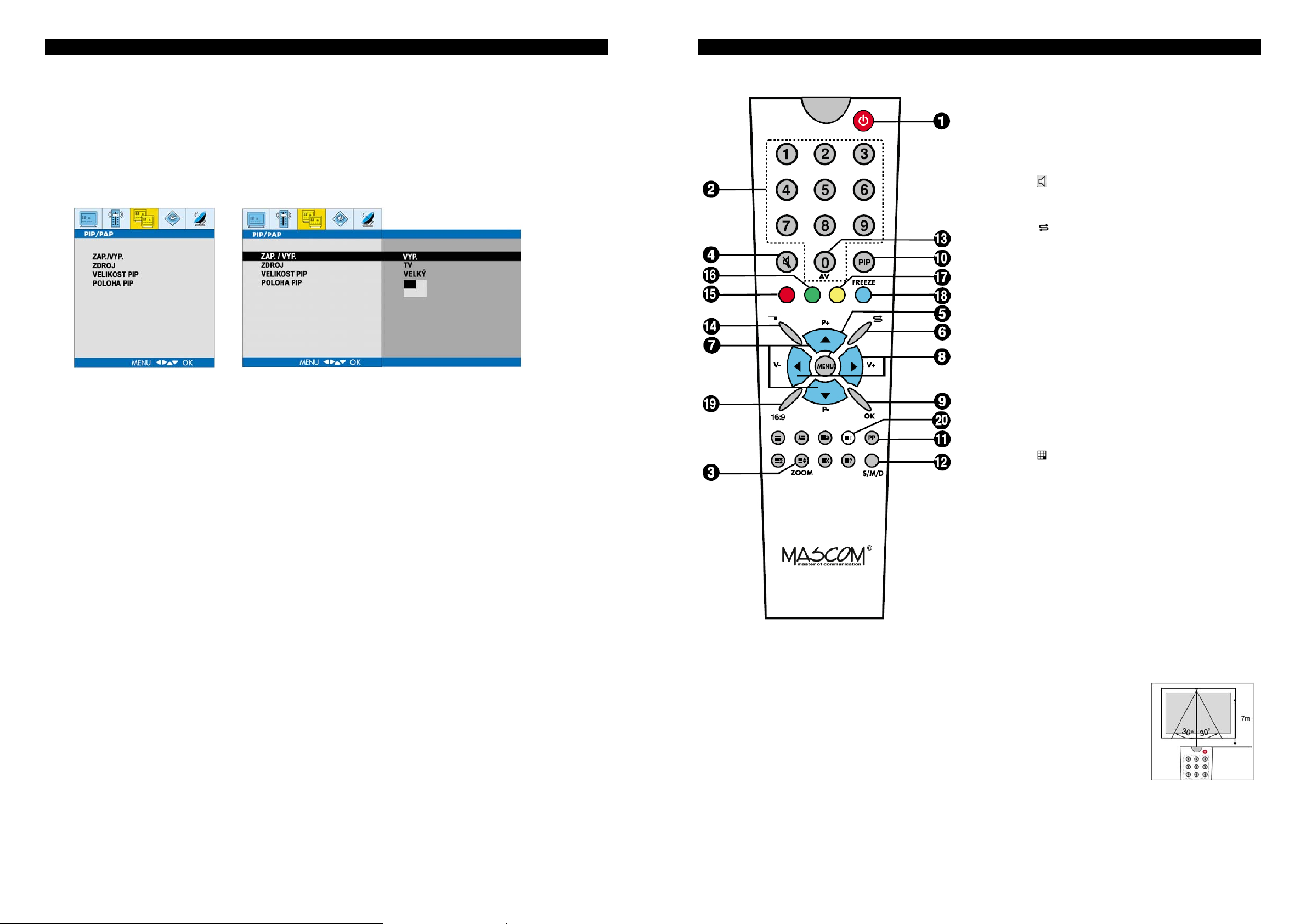

Dálkový ovladač 9

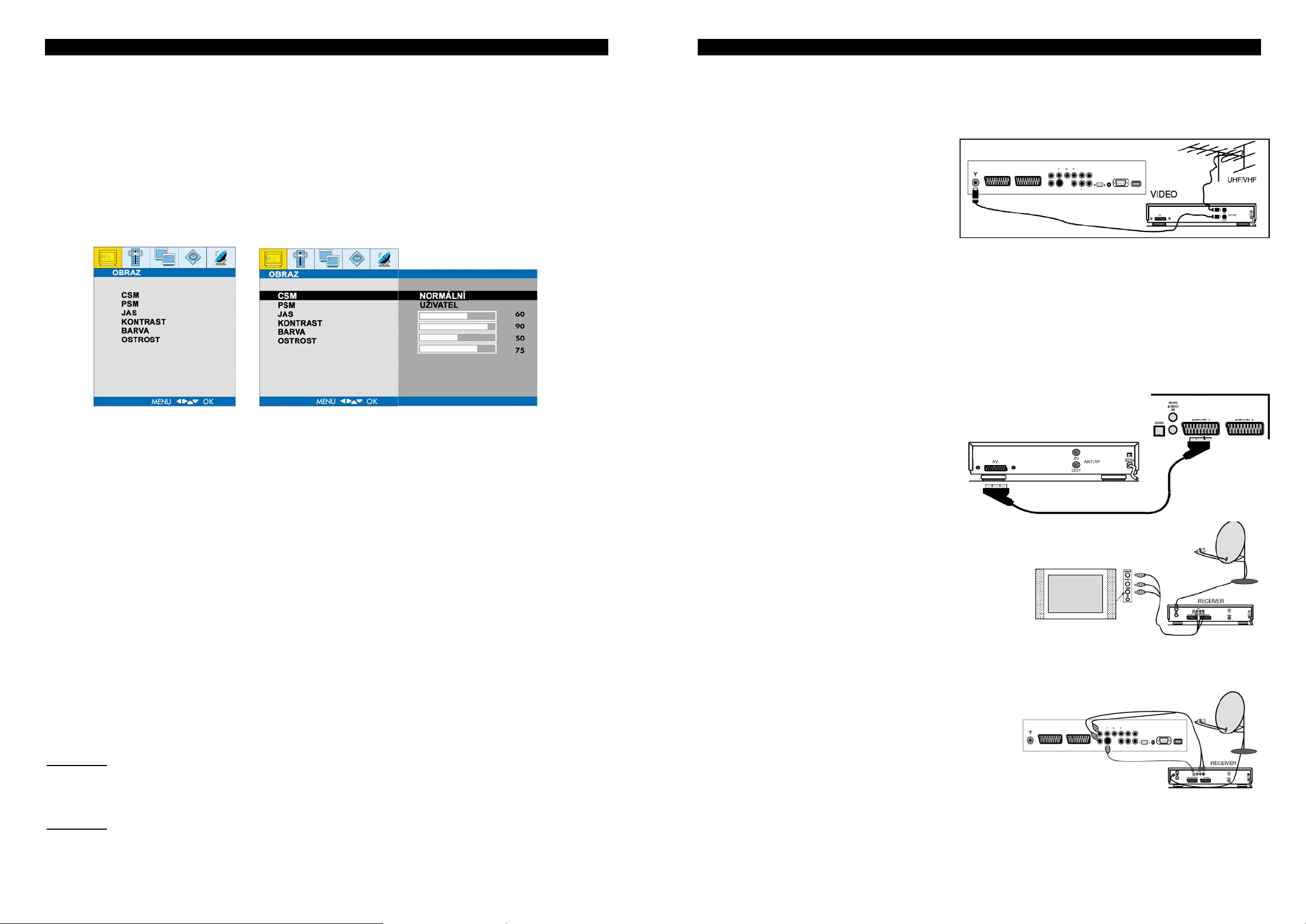

Zapojení k externím zařízením 10

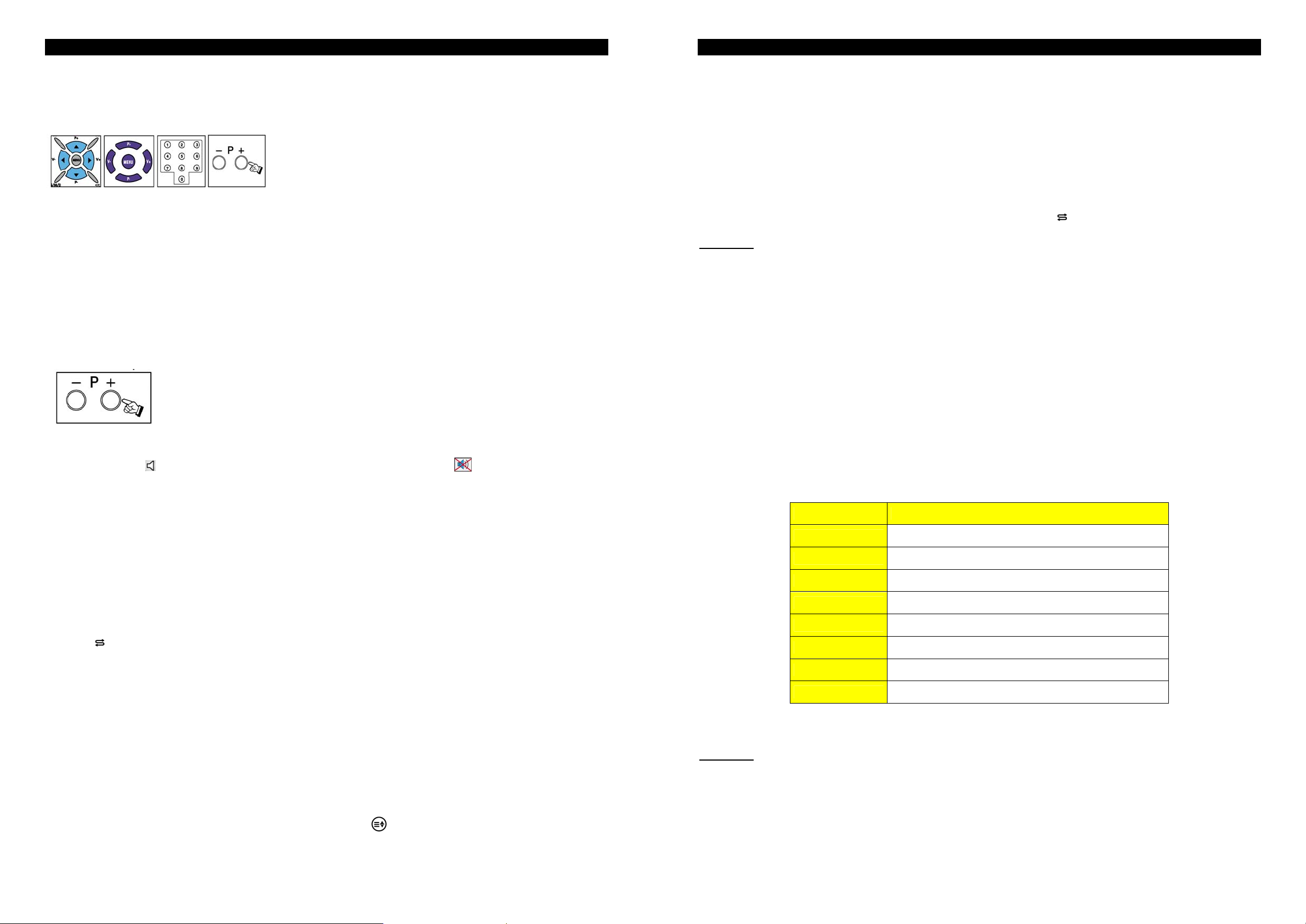

Běžný provoz přijímače 13

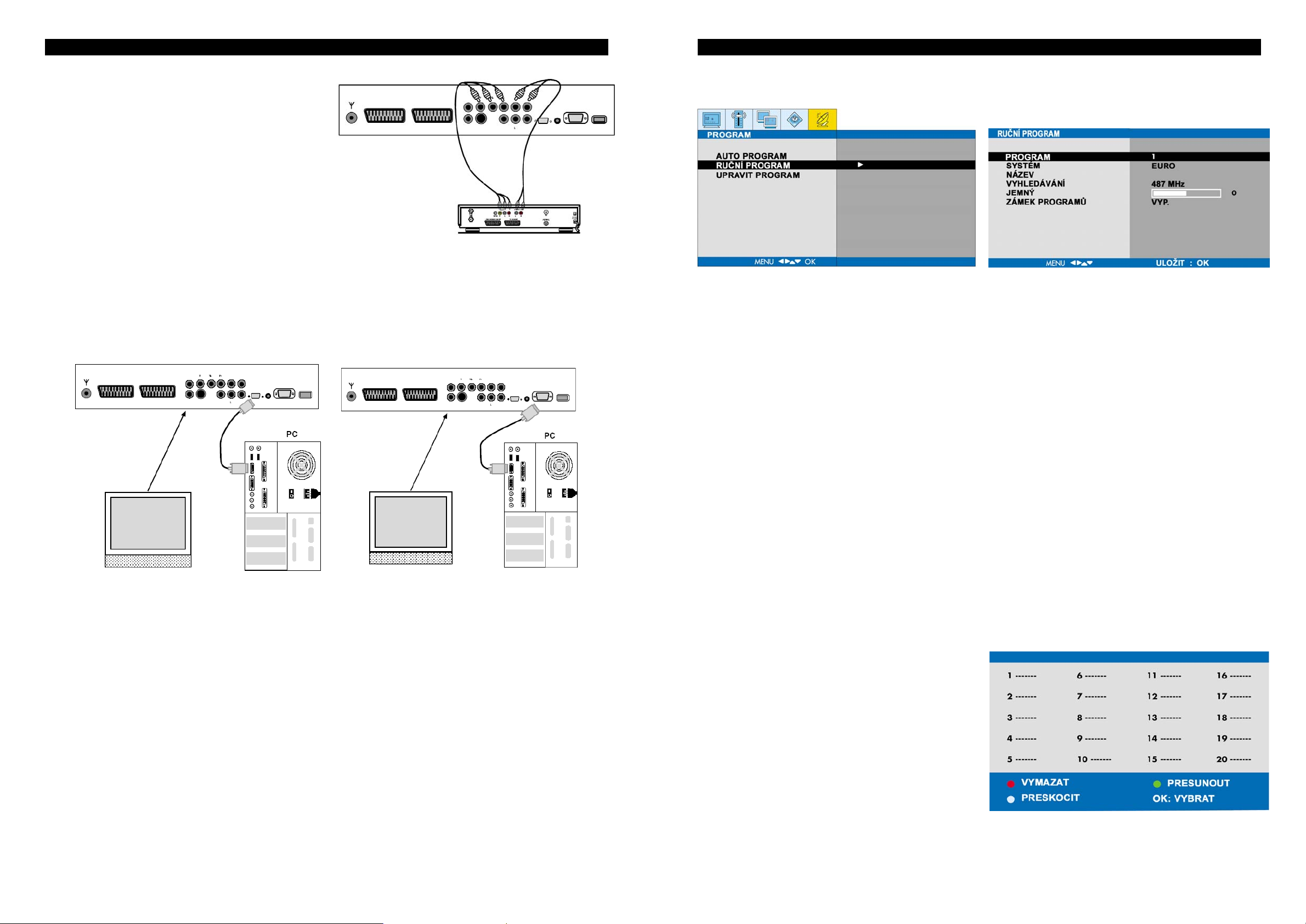

Soustava menu a automatické ladění 15

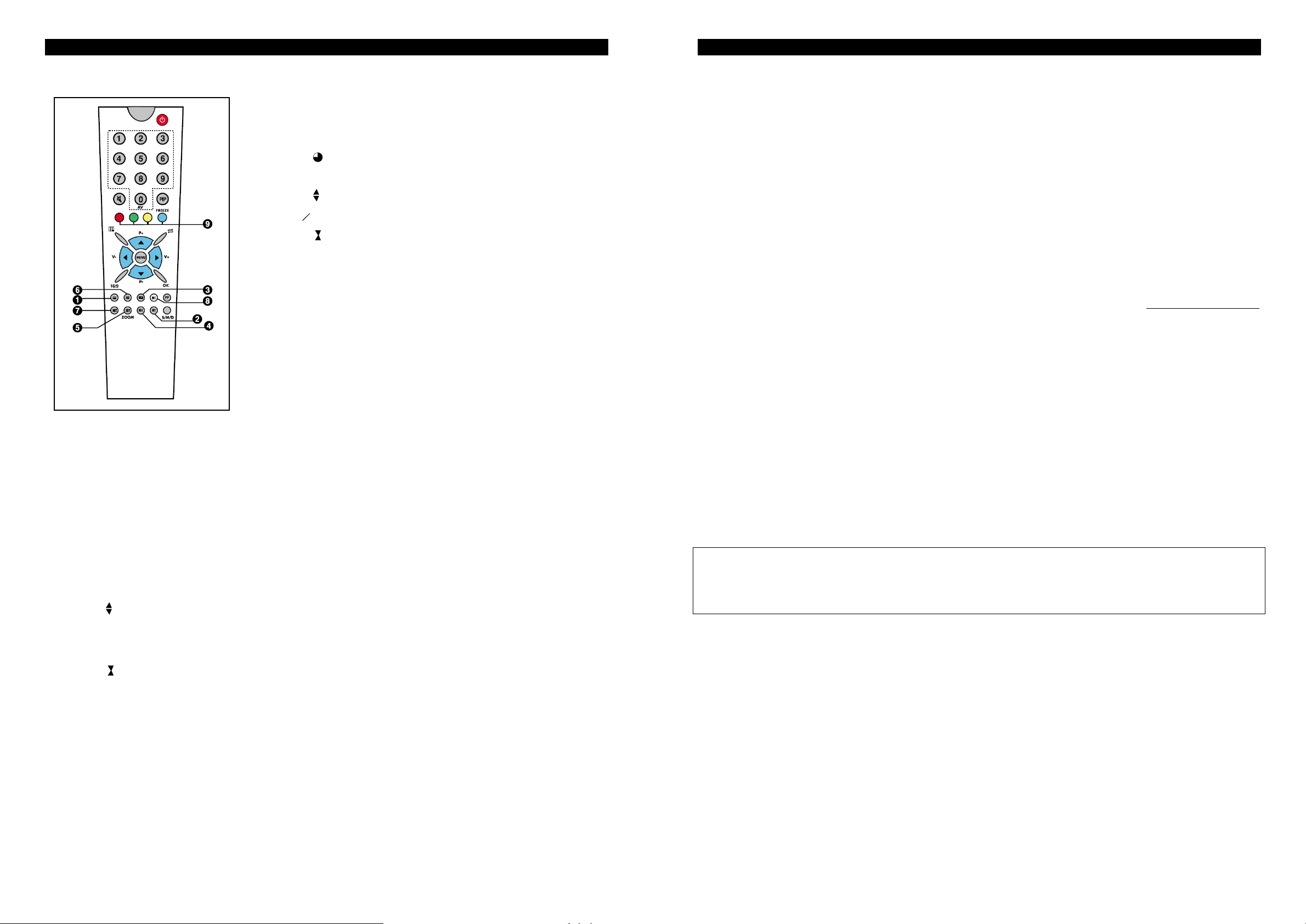

Teletext 21
Postup při řešení problémů 22
Reklamační pravidla 23
Technické údaje 25

UPOZORNĚNÍ !

Po přenesení televizoru bezprostředně z chladného místa je

zapotřebí jej ponechat vybalený při běžné pokojové teplotě a
nezapínat jej dříve než se přibližně vyrovná teplota přístroje s teplotou
v místnosti a dojde k odpaření zkondezované vlhkosti.

Pokud je přístroj chován v chladu nebo je zapnut bezprostředně
po přenesení z chladného místa, může dojít k rozmazání, ztmavnutí

nebo úplné ztrátě obrazu, zároveň s tím může televizor vytvářet též
soubor různých rušivých zvuků (bzučení, cvakání, apod.). Nejedná se
o závadu a tyto jevy nejsou kryty zárukou Mascom, uvedené jevy
zmizí po dostatečném zahřátí televizoru.

BEZPEČNOSTNÍ OPATŘENÍ

2

INSTALACE TELEVIZORU

Umístění televizoru

Televizor umístěte na bezpečný a stabilní stolek. Na televizor nezavěšujte žádné předměty. Televizor by mohl
spadnout ze stolku nebo police, zavěšené na zdi, a mohl by se poškodit nebo způsobit vážné zranění.

Neinstalujte televizor nikdy na horká, vlhká nebo nadměrně prašná místa. Neinstalujte televizor tam, kde by mohl
být vystaven mechanickým vibracím.

Neinstalujte přístroj na místa, kde se používají oleje, například restaurace. Prach s absorbovaným olejem se může
dostat do vnitřku přístroje a způsobit jeho poškození.

Větrání

Televizor instalujte na takové místo, kde ventilačními otvory může volně proudit vzduch. Kolem televizoru musí z
tohoto důvodu být nejméně 30 cm volného prostoru. Pokud by ventilační otvory byly zakryté, může dojít k přehřátí
zařízení.

Nikdy nezakrývejte větrací otvory na skříni přístroje. Mohlo by to způsobit přehřátí přístroje a následný vznik ohně.
Není-li zajištěno správné odvětrávání, může se v přístroji nahromadit prach a dojde k jeho znečištění. Pro správné
odvětrávání zajistěte následující podmínky :

• Neinstalujte přístroj tak, aby byl otočený dozadu nebo z boku.

• Neinstalujte přístroj tak, aby byl otočen obráceně nebo shora dolů.

• Neinstalujte přístroj na polici nebo do skříně.

• Neumisťujte přístroj na pokrývku nebo na postel.

• Nepřikrývejte přístroj látkou, jako je například záclona nebo předměty, jako například noviny a podobně.

INSTALACE NA STĚNU

Instalaci televizoru na zeď by měli provádět kvalifikovaní servisní technici.
Nesprávná instalace může učinit přístroj nebezpečným, například v případě
zemětřesení a pod.. Používejte specifikované konzoly pro upevnění na zeď.

• Televizor nikdy neinstalujte

tak jak je znázorněno na obrázku.

• Televizor instalujte na takové místo, kde je zaručena volná cirkulace
vzduchu jinak může dojít k přehřátí zařízení.

Stěna

Stěna

Cirkulace vzduchu je zablokovaná !

TECHNICKÉ ÚDAJE

26

Technické údaje

MODEL TV MC 26W22B/S MC 32W22B/S MC 37W22B/S
FORMÁT OBRAZOVKY Širokoúhlá
Úhlopříčka obrazovky 26'' (~ 66 cm) 32“ (~ 82cm) 37“ (~ 94cm)
Typ obrazovky – LCD panel WXGA rozlišení1366x768
Příkon provozní / pohotovostní (W) 150 / 3,5 165 / 3,5 170 / 3,5
Napájení 230 V střídavého napětí, 50 Hz

TV norma

PAL BG / DK / I ; SECAM BG/ DK / LL'
NTSC 4.43MHz / 3.58MHz přehrávání přes AV vstupy

Frekvence 48,25 – 855,25 MHz
Programování Automatické / Manuální / Jemné doladění
Počet paměťových pozic (čísel

programů)

99
Počet paměťových pozic pro externí

zařízení

5xAV, 1xHDMI, 1xPC(VGA)
Anténní konektor

Koaxiální kabel 75 Ω
Efektivní zvukový výkon (W) 2 x 10

Výrobce si vyhrazuje právo na změnu uvedených charakteristik.

Upozornění: Baterie dodávané spolu s výrobkem jsou demonstrační a slouží zejména pro přezkoušení správné
funkce výrobku nikoli pro jeho dlouhodobý provoz. Doporučujeme proto baterie vyměnit za nové.

POZOR !

PŘÍSTROJ NEOTVÍREJTE. V PŘÍPADĚ NUTNOSTI PŘED OTEVŘENÍM VYJMĚTE VIDLICI SÍŤOVÉHO PŘÍVODU ZE ZÁSUVKY.

INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické
nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem.
Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech,
kde budou přijata zdarma. Pro bližší informace kontaktujte prodejce zařízení. Při
nesprávném způsobu likvidace elektrických a elektronických přístrojů, mohou být v
souladu s národními předpisy uděleny pokuty.

Centrální servis

LUDVÍČEK s.r.o., Školská 188, 252 26 Kosoř,

www.ludvicek.cz

, e-mail: [e-mail] , tel: [phone]

Dovozce

MASCOM spol.s r.o. , Školská 188, 252 26 Kosoř

www.mascom.cz

, e- mail: [e-mail], tel : [phone]

BEZPEČNOSTNÍ OPATŘENÍ

3

VAROVÁNÍ SOUVISEJÍCÍ S UMÍSTĚNÍM A INSTALACÍ TELEVIZORU

Neinstalujte televizor na místa, kde by byl vystaven vysokým teplotám, například na přímém slunečním záření,
nebo do blízkosti radiátoru nebo výstupu topení. Pokud bude přístroj vystaven vysokým teplotám, může dojít k jeho
přehřátí, což může způsobit deformaci skříně přístroje nebo jeho chybnou funkci.

Po přenesení televizoru bezprostředně z chladného místa do vyhřáté místnosti, nebo pokud se náhle změní teplota
v místnosti, může být obraz rozmazaný nebo se v některých částech obrazu mohou objevovat nesprávné barvy. Je
to způsobeno kondenzací vlhkosti na zrcadlech nebo optických součástech přístroje. V takovém případě před
použitím přístroje počkejte, až se vlhkost odpaří.

Pro docílení čistého obrazu nevystavujte obrazovku přímému osvětlení nebo přímému slunečnímu záření. Pokud je
to možné, používejte bodové osvětlení zaměřené ze stropu.

Instalace doplňkových zařízení

Neinstalujte doplňkové komponenty příliš blízko televizoru. Umístěte doplňkové komponenty alespoň 30 cm od
zobrazovacího panelu. Pokud je před televizorem nebo po jeho stranách umístěn např. videorekordér, DVD
přehrávač, satelitní přijímač apod. může docházet ke zkreslení obrazu.

Ke zkreslení obrazu a/nebo k výskytu šumu ve zvuku obecně může docházet, pokud je televizor umístěn příliš
blízko jakéhokoli zařízení, vyzařujícího elektromagnetické vlny.

Doplňkové příslušenství

Při instalaci televizoru s použitím stolku nebo konzoly pro upevnění na zeď dodržujte zásady uvedené v návodu
pro instalaci stolku nebo konzole. V opačném případě může dojít k pádu přístroje a k vážnému zranění. Ujistěte se,
že jsou dobře upevněny konzoly, dodané s vaším stojanem nebo stolkem.

Venkovní použití

Neinstalujte tento přístroj pro použití venku. Pokud by byl přístroj vystaven dešti, mohlo by dojít ke vzniku ohně
nebo úrazu elektrickým proudem. Pokud by byl přístroj vystaven přímému slunečnímu záření, mohlo by dojít k jeho
zahřátí a k poškození.

Umístění ve vozidle, na stropě, na lodi a ostatních plavidlech

Neinstalujte tento přístroj pro použití ve vozidle. Nárazy a otřesy vozidla by mohly způsobit pád přístroje a přivodit
zranění. Nezavěšujte tento přístroj na strop. Neinstalujte tento přístroj pro použití na lodi nebo plavidle. Pokud by
byl přístroj vystaven působení vody, mohlo by dojít ke vzniku ohně nebo poškození přístroje.

Voda a vlhkost

Nepoužívejte tento přístroj v blízkosti vody – například u vany nebo ve sprše. Kromě toho jej nevystavujte dešti.
Mohlo by dojít ke vzniku ohně nebo úrazu elektrickým proudem.

Přemisťování televizoru

Před přenášením přístroje odpojte síťový napájecí kabel. Nepřesunujte přístroj, pokud není odpojen síťový
napájecí kabel. Mohlo by dojít k poškození síťového napájecího kabelu, a to by mohlo mít za následek vznik ohně
nebo úraz elektrickým proudem. Pokud dojde k pádu nebo poškození přístroje, nechejte jej neprodleně
zkontrolovat kvalifikovaným servisním technikem.

Pro pohodlné sledování televizoru

Místo pro pohodlné sledování televizoru je ve vzdálenosti mezi čtyř až sedminásobkem vertikální délky obrazovky
od televizoru. Televizor sledujte v mírně osvětlené místnosti, protože sledování televizoru ve špatně osvětlené
místnosti může unavovat zrak. Dlouhodobé sledování televizoru může mít rovněž za následek únavu zraku.
