Mascom MC2600HD User Manual [cz]
Digitální satelitní přijímač
MC2600HD–IRCI
Návod k obsluze
www.mascom.cz
e-mail : info@mascom.cz
MC2600HDIRCI-20110616
DODATEK NÁVODU
MC250HDIR-USB PVR
MC2600HDIRCI-USB PVR
• MASCOM FAST SCAN nový systém automatické
aktualizace předvoleb.
• Změny v možnostech nastavení a třídění předvoleb.
• Změny v postupu první instalace.
• Nová Irdeto rodičovská ochrana.
• Doplnění informací k externím USB/HDD a
nahrávání
www.mascom.cz
e-mail : info@mascom.cz
Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
Novinky a změny v návodu související se změnami v SW přijímače, podle nově aktualizovaných požadavků
certifikace Skylink Ready. Stav k listopadu 2012.
1. MASCOM FAST SCAN
Fast Scan je systém automatické aktualizace programových předvoleb Skylink, jehož základní funkce a
vlastnosti jsou dány novou specifikací Skylinku o požadavcích na satelitní přijímače.
Mascom Fast Scan je systém plně odpovídající požadavkům Skylinku. Je navržen tak, aby nejen splńoval
základní požadavky, ale aby uživateli, pokud bude chtít, umožňoval provádět také individuální nastavení
v plném rozsahu všech funkcí přijímače.
UPOZORNĚNÍ
Váš nový přijímač Mascom je pro usnadnění vaší instalace již z výroby předladěn. Přijímač po
připojení k anténě bude ihned fungovat.
Systém Mascom Fast Scan je z výroby nastaven na plně automatickou aktualizaci Seznamu
předvoleb. Předvolby jsou fixně seřazeny podle LCN tabulky Skylinku a jejich pořadí nelze změnit bez
zásahu do nastavení systému Mascom Fast Scan.
Pokud vám toto nastavení vyhovuje není potřeba provést žádné další kroky v nastavování přijímače a
můžete jej ihned používat. Změny ve vysílání, které proběhly v době od naprogramování přijímače ve
výrobě do okamžiku vaší instalace se provedou automaticky po vypnutí a znovuzapnutí přijímače.
Pokud vám fixní nastavení předvoleb nevyhovuje a chcete si vytvořit vlastní pořadí předvoleb,
případně změnit způsob aktualizace předvoleb, doplnit předvolby z jiné družice a nebo od jiného
operátora (např. UPC Freesat) postupujte podle pokynů v návodu a tomto dodatku.
Parametry předladění nastavené z výroby :
PŘEDLADĚNÉ PROGRAMY : Skylink/Cslink a volné programy z družice Astra 19.2°.
ANTENA : Nastaveno zapojení k anténě s MONOBLOK LNB konvertorem pro příjem z družic Astra
19.2° (DiSEqC A) a Astra 23.5° (DiSEqC B).
Informace o předladění naleznete na 2.obálce a na str.15 původního návodu. Informace o instalaci
přijímače a postup při montáži satelitního kompletu naleznete na konci původního návodu.
Praktické rady, informace a postupy naleznete také na : www.mascom.cz
1.1 Mascom Fast Scan – vstup do menu
1. Tlačítkem [MENU] vyvoláte hlavní menu.
2. Pomocí tlačítek [], [] nastavte menu
na Instalace (nápis na spodní liště).
3. Pomocí tlačítek [], [] nastavte kurzor
na položku Mascom Fast Scan a
stiskněte tlačítko [OK].
Přístup je regulovaný přístupovým heslem.
Hodnota nastavená z výroby je "0 0 0 0".
Pro výstup z menu použijte tlačítko [EXIT].
strana 1 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
1.2 Rychlá aktualizace předvoleb – Mascom Fast Scan
První řádek menu umožňuje spustit
rychlou aktualizaci předvoleb podle
programové tabulky zvoleného operátora.
Pro uživatele karet Skylink v ČR platí
volba operátora CzechSat HD.
Nastavení operátora:
Tlačítkem [] se přesuňte do pravého
sloupce, tlačítkem [] nastavte kurzor na
CzechSat HD a volbu potvrďte stisknutím
[OK].
Spuštění aktualizace :
Aktualizaci spustíte stisknutím [OK].
1.3 Automatická aktualizace předvoleb

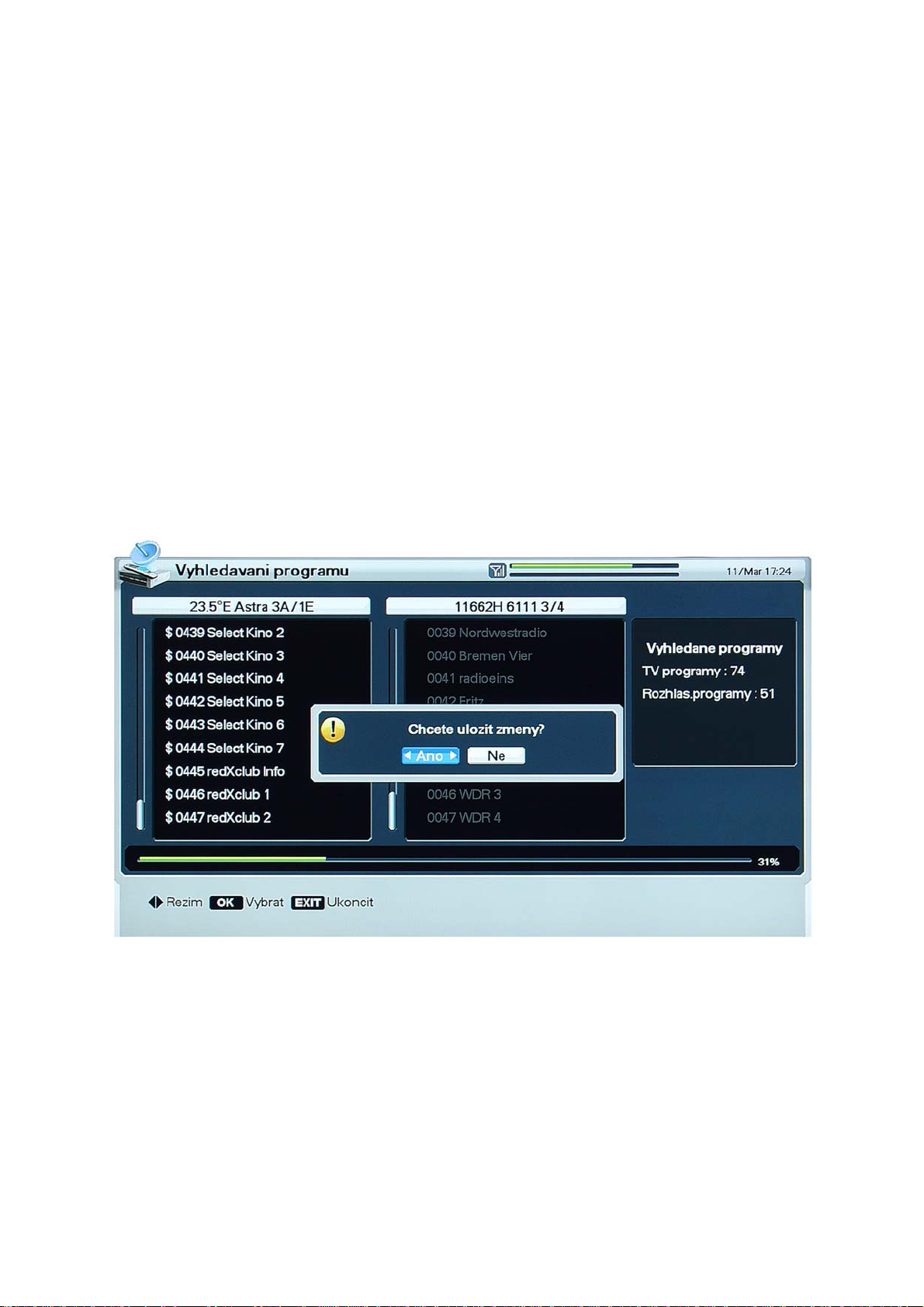

• V průběhu aktualizace se v levé části
obrazovky zobrazují nalezené
programy TV vysílání, napravo od nich
programy rozhlasového vysílání.
• Po dokončení vyhledávání se zobrazí
infobox s údaji o výsledku aktualizace.
Pro výstup použijte tlačítko [EXIT].
Nastavením hodnoty na Aktivovat je
automatická aktualizace zapnuta.
Pokud provozovatel vysílání Skylink
provede změnu ve vysílacích
parametrech programů, přidá do vysílání
nové programy nebo nějaký program
zruší provedou se všechny změny
v přijímači automaticky bez potřeby
zásahu uživatele.
Automatická aktualizace se provádí vždy
při vypnutí a zapnutí přijímače.
Přijímač vždy při vypnutí a zapnutí zkontroluje své aktuálně uložené předvolby, porovná je s daty vysílanými
Skylinkem na TP12070H/27500-3/4 a pokud zjistí rozdíl provede potřebné změny v nastavení a uloží je.
Upozornění na změnu při vypínání/zapínání přijímače : Vzhledem k výše popsané proceduře kontroly a
aktualizace předvoleb upozorňujeme na to, že doba potřebná pro vypnutí a zapnutí přijímače je závislá na
objemu kontrolních dat a změn, které se musí provést.
strana 2 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
Při vypnutí přijímače dálkovým ovladačem se na obrazovce rozsvítí informační okno „Prosím vyčkejte“, po
jeho zhasnutí je procedura ukončena a provozní LED kontrolka na čelním panelu se rozsvítí červeně. Přijímač
je vypnutý do stavu připravenosti StandBy. Přijímač nedpojujte od elektrické sítě dříve než je vypnutý a svítí
červená kontrolka.
Při zapnutí přijímače dálkovým ovladačem zhasne červená LED kontrolka, přijímač začne nabíhat a provádět
kontrolu předvoleb, tato procedura trvá cca 30vteřin. Pokud není nalezena žádná změna začne na obrazovce
hrát zvolený program. Pokud je nalezena změna zobrazí se nejprve tabulka s probíhající aktualizací a po jejím
ukončení začne hrát zvolený program.
1.3.1 Vypnutí automatické aktualizace
Nastavením hodnoty na „Zrušit“ se
automatická aktualizace vypne.
Pokud bude potřeba provést změny v nastavení můžete buď využít postup „Rychlé aktualizace“ dle bodu 1.2
tohoto dodatku a nebo postup ručního vyhledávání programů (viz. Návod, kapitola 5.2.3). Upozorňujeme na
to, že při použití „Rychlé aktualizace“ dojde k vymazání všech př
edvoleb a nové instalaci předvoleb dle
poslední aktualizace programové tabulky Skylinku. Nová instalace má vždy za následek vymazání všech
programů doplněných individuálně uživatelem. Tyto programy je potřeba znovu naladit buď automatickým
nebo ručním vyhledáváním. Doporučujeme tedy používat spíše postup ručního vyhledávání programů.

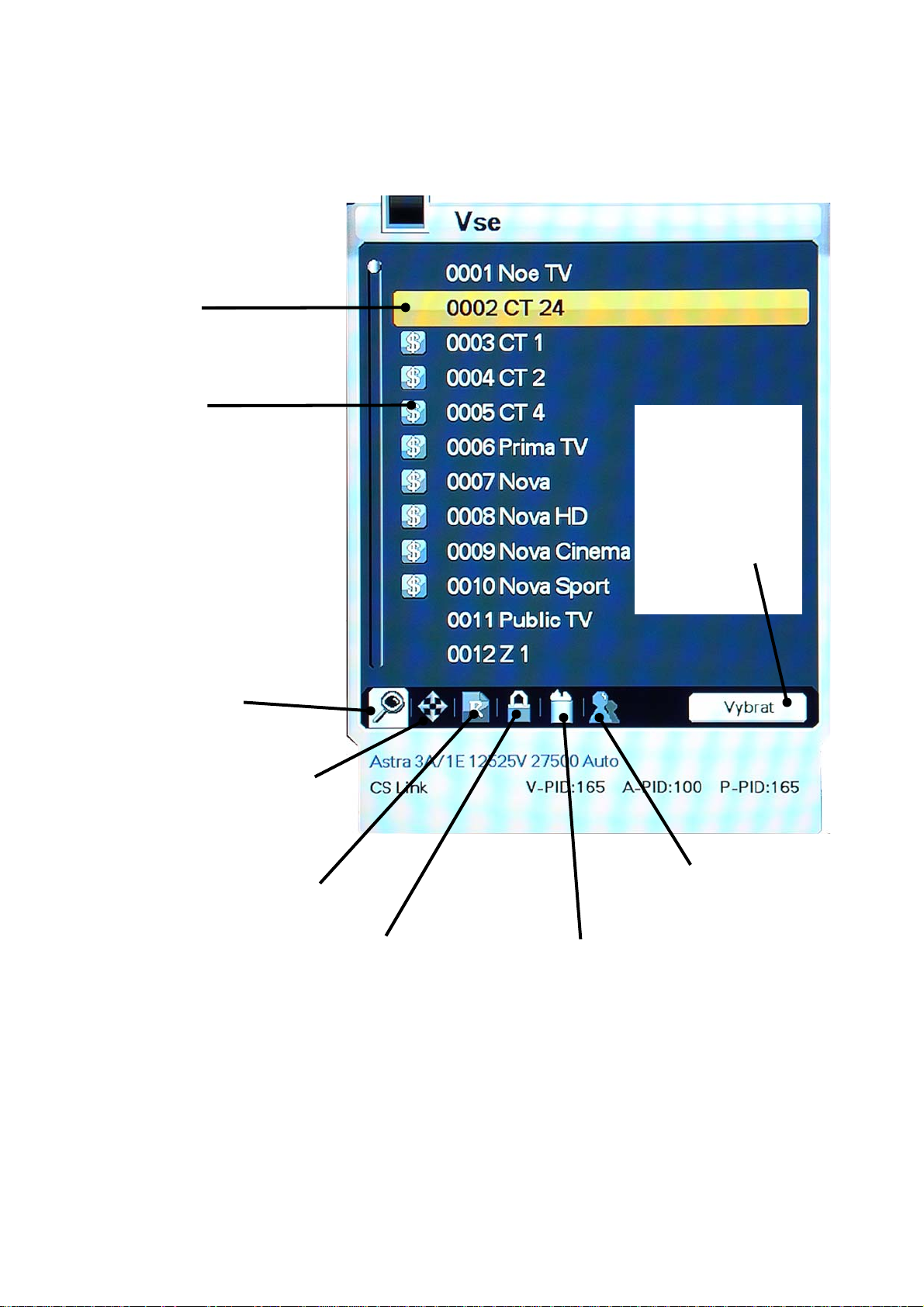

1.4 Režim seznamu předvoleb
Nastaveni tohoto parametru rozhoduje o tom do jaké míry bude možno seznam předvoleb upravovat.
Možnosti nastavení jsou „Fixní LCN dle operátora“ a nebo „Nastavitelný uživatelem“.
Fixní LCN dle operátora
Toto nastavení znamená, že seřazení
programů nelze měnit a bude tak jak je
seřadil provozovatel vysílání Skylink.
Nastavitelný uživatelem
Toto nastavení umožňuje provést
jakoukoliv změnu v seznamu, včetně
seřazení pořadí programů.
Popis Seznamu předvoleb a možnosti
jeho úprav naleznete v Návodu, kap. 6.3 .
Vliv nastavení menu Mascom Fast Scan na fungování automatických aktualizací.
Vychazime z předpokladu, že řádek Aut.aktualizace předvoleb ja nastaven na Aktivovat, tedy, že je
automatická aktualizace zapnutá.
Při nastavení Režimu seznamu předvoleb na Fixní LCN dle operátora funguje sytém takto :
- Pořadí předvoleb nelze měnit.
- Dojde-li ke změně vysílacích parametrů, změny se automaticky provedou bez zásahu uživatele. Pořadí
programů v seznamu se nijak nemění.
- Je-li do vysílání zařazen nový program uloží se do seznamu předvoleb na pořadové číslo určené
Skylinkem. Ostatní programy následující za programem novým se posunou o jedno číslo v pořadí dále.
- Doplní-li si uživatel pomocí ručního nebo automatického vyhledávání nějaké další programy, například
službu FREESAT z družice Thor, uloží se tyto programy na pořadová čísla od 4000 výše. Pořadí těchto
programů nelze měnit, pouze je možno je vymazávat.
strana 3 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
Při nastavení Režimu seznamu předvoleb na Nastavitelný uživatelem funguje systém takto :
- Pořadí předvoleb je možno libovolně měnit (viz. návod kapitola 6.3 Seznamy předvoleb).
- Dojde-li ke změně vysílacích parametrů, změny se automaticky provedou bez zásahu uživatele. Pořadí
programů v seznamu se nijak nemění.
- Je-li do vysílání zařazen nový program uloží se do seznamu předvoleb na konec seznamu. Tento
program je možno v seznamu přesunout na libovolné číslo předvolby.
- Doplní-li si uživatel pomocí ručního nebo automatického vyhledávání nějaké další programy, například
službu FREESAT z družice Thor, uloží se tyto programy na konec seznamu za programy Skylinku
(např. na od čísla 230 dále). Pořadí těchto programů lze měnit a je možno je posunout kamkoli
v seznamu například na pořadové číslo 1.
Upozornění : Vždy, když uživatel provede změnu nastaveni Režimu seznamu předvoleb dojde k vymazání
všech předvoleb a nové instalaci předvoleb dle aktuální programové tabulky Skylinku. Nová instalace má vždy
za následek vymazání všech programů doplněných individuálně uživatelem. Tyto programy je potřeba znovu
naladit buď
automatickým nebo ručním vyhledáváním.

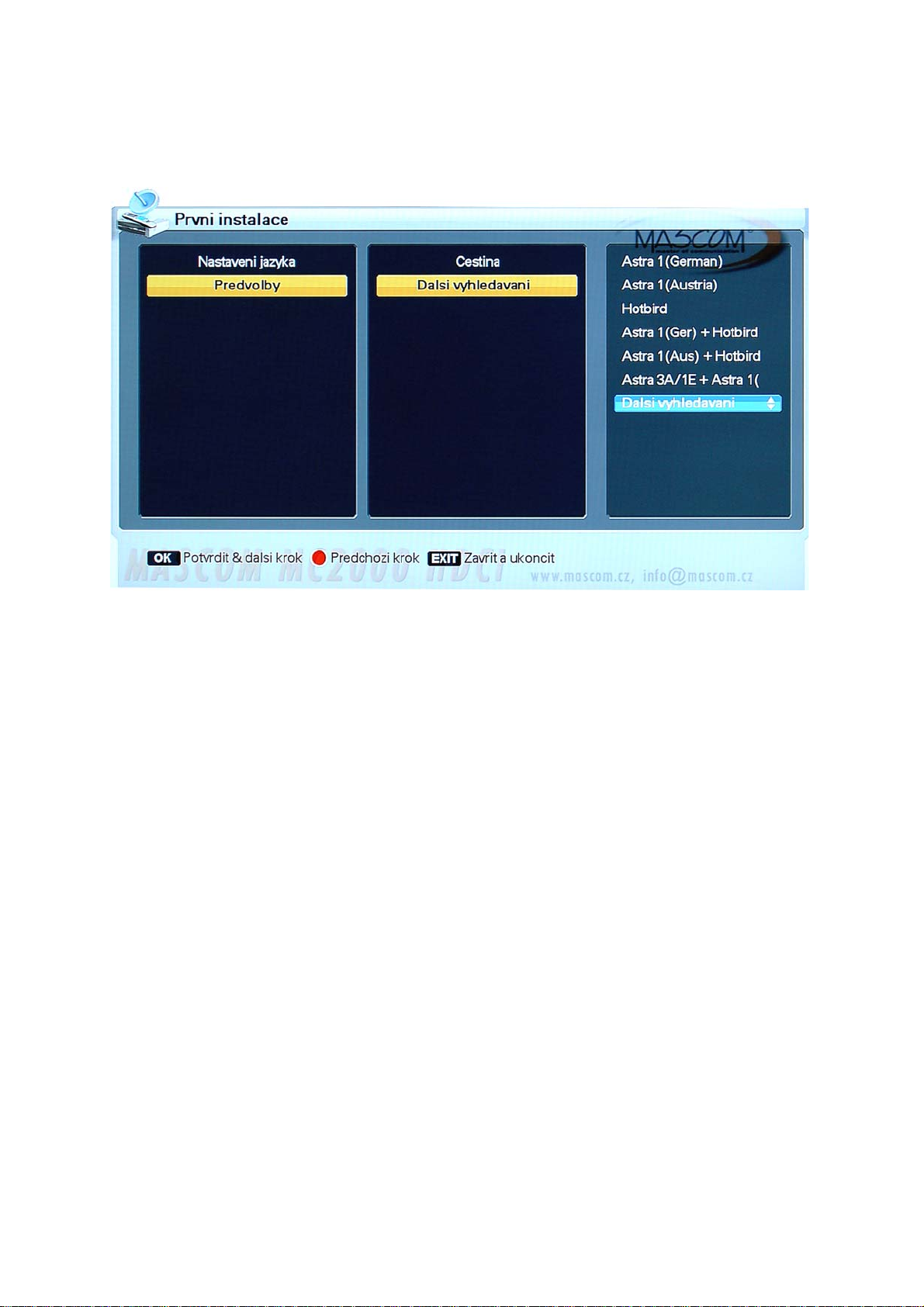

2. Změna návodu v kapitole 5.1 Počáteční nastavení parametrů (První instalace)
Upozornění : Vzhledem k tomu, že přijímače Mascom jsou již z výroby předladěny (viz. str.1 tohoto dodatku),
první instalace se při spuštění přijímače nezobrazí. Průvodce první instalací se zobrazí po provedení návratu
k továrnímu nastavení a usnadní vám opětovnou instalaci programů Skylink/CSlink.

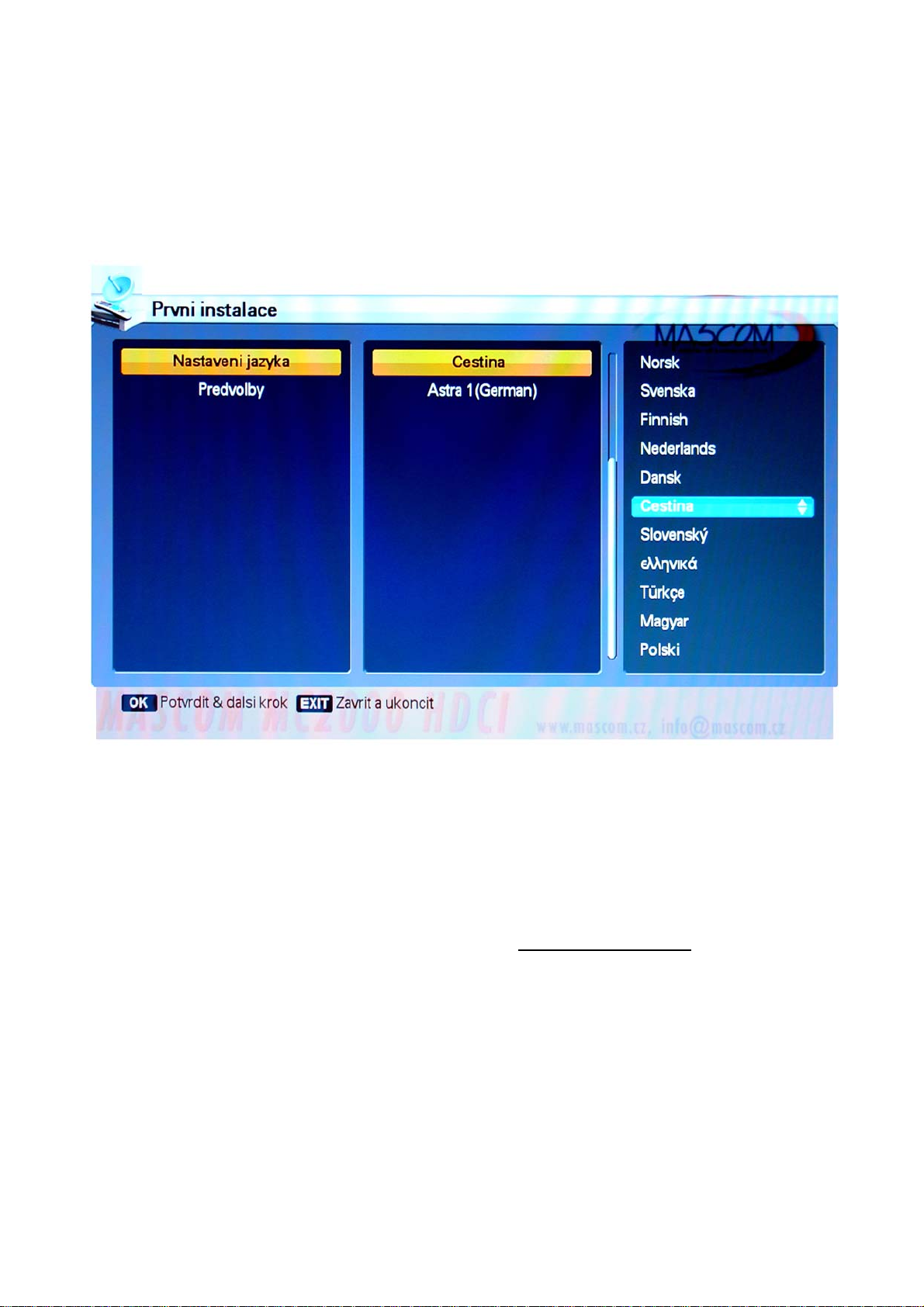

1. Pomocí tlačítek [], [] zvolte
požadovaný jazyk uživatelského
rozhraní.
2. Potvrďte volbu pomocí [OK] a
přejděte k následujícímu parametru.
Nechcete-li přijímač používat pro příjem
programů Skylink, stiskněte nyní tlačítko
[EXIT]. Dále pokračujte v instalaci podle
Návodu kapitola 5.2.
Uživatelé Skylink pokračují dále bodem 3
3. Pomocí tlačítek [], [] vyberte
z nabídky služeb operátora.
Pro uživatele Skylink/Cslink v ČR platí
volba : CZECHSAT HD
Pro uživatele Skylink/Cslink v SR platí
volba : SLOVAKSAT HD
Obě volby mají stejné programy, rozdíl je
v pořadí předvoleb.
4. Potvrďte volbu tlačítkem [OK],
vyčkejte až proběhne automatické
vyhledání, jehož průběh vidíte na
obrazovce.
Nyní máte v přijímači nainstalovány české a slovenské programy Skylink/CSlink a volně dostupné,
(nekódované) programy vysílané z družic Astra 23.5°a 19.2°východně.
strana 4 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
Parametry systému Mascom Fast Scan jsou po první instalaci nastaveny takto :
Aut.aktualizace předvoleb : Aktivovat. Režim seznamu předvoleb : Fixni LCN dle operátora
Upozornění :
1) Pro první instalaci je přednastaveno zapojení k anténě s MONOBLOK LNB konvertorem pro příjem
z družic Astra 19.2° (DiSEqC A) a Astra 23.5° (DiSEqC B).
2) Pokud při První instalaci nedojde k nalezení programů je to tím, že přijímač nemá signál z družice
Astra 23.5°. Důvodem může být špatně nasměrovaná anténa nebo jiné zapojení DISEQC přepínačů u
LNB pro příjem ze dvou družic.
- Ovládání DISEQC přepínačů nastavíte v menu INSTALACE – ANTÉNA.
- Po správném nasměrování antény, nebo po nastavení DISEQC přepínačů proveďte instalaci v menu
Mascom Fast Scan dle bodu 1.2 tohoto dodatku.
3) Pokud máte příjem z Astra 23.5° na jiné volbě DiSEqC než A nebo B nelze FastScan používat..
Chcete-li provést změny v pořadí předvoleb, doplnit další programy, třeba i z jiných družic, postupujte podle
pokynů v tomto dodatku (body 1.3-1.4) a v původním návodu (kapitola 5.2).
Nechcete-li přijímač používat pro příjem programů Skylink zrušte vše pomocí funkce Tovární nastavení. Po
zobrazení První instalace potvrďte nastavení jazyka a tlačítkem [EXIT] vystupte z menu. Nastavte Režim
seznamu předvoleb na Nastavitelný uživatelem a dále pokrač
ujte dle postupu v Návodu kapitola 5.2.
3. MENU SYSTEM INFO

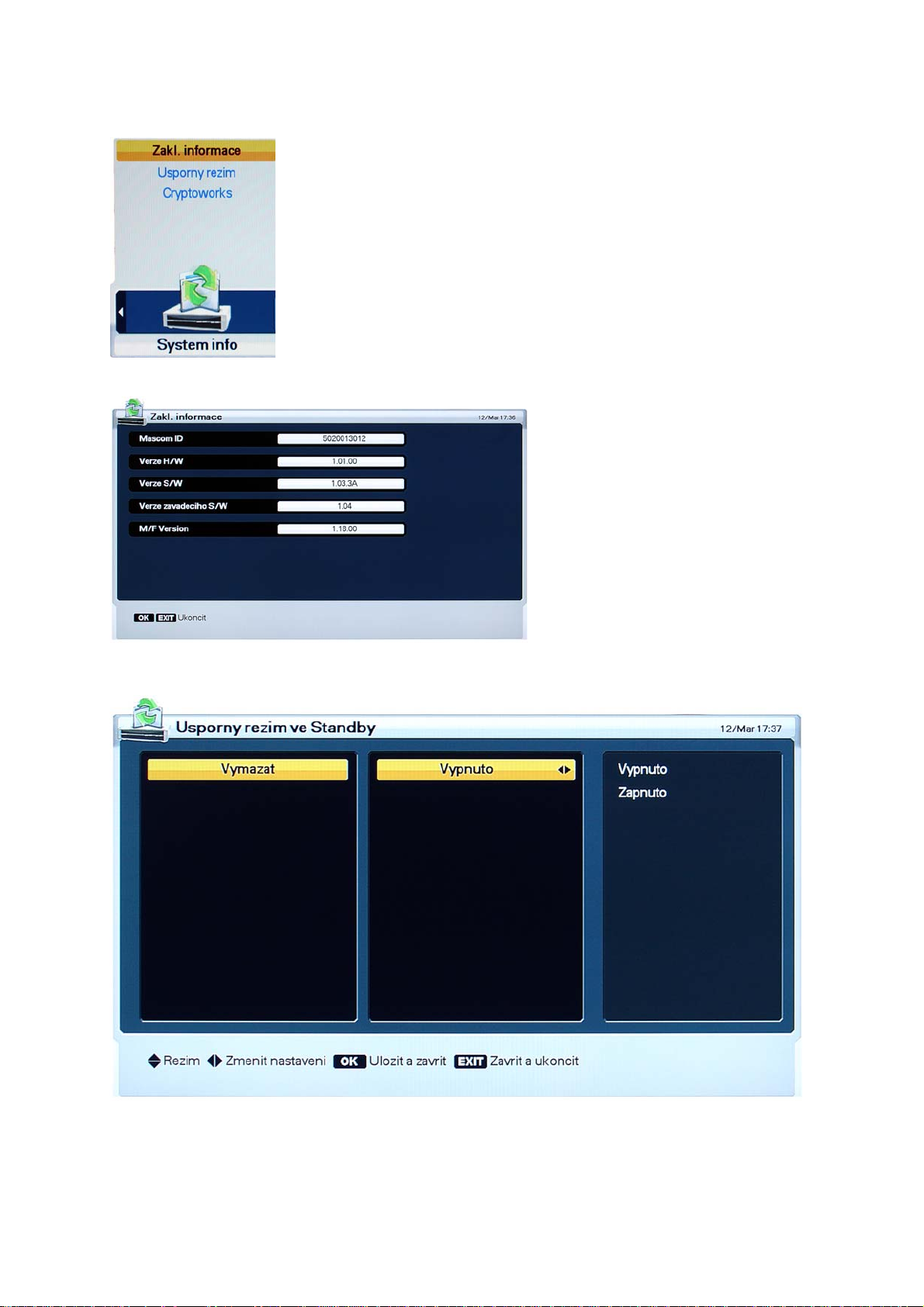

Oproti původnímu návodu je zrušena položka Základní informace, jejíž obsah je nyní součástí položky Irdeto.
Pomocí tlačítek [], [] se nastavte na řádek Irdeto a stiskněte [OK].
Pohyb po položkách menu je možný pomocí
tlačítek [], []. Stisknutím tlačítka [OK]
vstoupíte do menu vybrané položky..
3.1 MENU IRDETO
Zobrazí dostupné informace a možnosti nastavení vestavěného dekoderu Irdeto.
• Stav CA : Zobrazení informací o vložené účastnické kartě , např. její číslo, region apod.
• Stav IRD : Zobrazí technické informace o dekodování a základní činnosti dekodéru.
• Stav loaderu : Zobrazí informace z přijímače a instalované verzi firmware, loaderu apod.
• Poštovní zpráva : Zobrazí doručené zprávy a výpisy informací.
• Rodičovská ochrana : Vstup do nastavení. Popis funkce kontroly a nastavení v dalším bodu dodatku.
• Oprávnění karty : Zobrazení stavu spuštění jednotlivých služeb. Zobrazeno v Hex.
strana 5 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
3.2. Rodičovská ochrana
Tato „Rodičovská ochrana“ je nezávislá na funkci příjímače „Rodičovský zámek“, která omezuje přístup
k programům pomocí blokování předvoleb a kontroly věkového limitu (viz. návod kapitola 5.3.4 strana 35).
Tato „Rodičovská ochrana“ nastavuje přístup přímo na účatsnické kartě. Karta musí být zasunuta v přijímači.
3.2.1. Vstup do nastavení Rodičovské ochrany
Pomocí tlačítek [], [] nastavte kurzor na položku Rodičovská ochrana a stiskněte tlačítko [OK]. Přístup je
regulovaný zadáním čtyřmístného přístupového PIN kódu.
POZOR ! DŮLEŽITÉ !
Pro vstup do "Rodičovské ochrany"
je nutné znát tzv. Master PIN karty.
(PIN na nosiči karty pod vylamovací
SIM kartou).
Do nastavení nelze vstoupit heslem
(PINem) pro ovládání přijímače.
Opakovaným použitím špatného
PINu dojde k jeho zablokování.
V případě že PIN karty neznáte nebo
jste si jej zablokovali, je nutné
kontaktovat zákaznický servis
provozovatele vysílání.
Umístění PIN kódu na kartě
Upozornění pro uživatele přijímačů MASCOM MC250HDIR-USBPVR
Přijímač pracuje s „vylamovací“ kartou formátu SIM. MASTER PIN kód karty je umístěn na nosiči
karty, a proto po vylomení SIM karty nosič uschovejte.
3.2.2. Nastavení Rodičovské ochrany
Rodičovská ochrana, podle jejího nastavení, zabraňuje sledování pořadů v závislosti na informaci o věkovém
profilu aktuálně vysílaného pořadu. Základní nastavení ochrany od provozovatele vysílání je blokování pořadů
věkové kategorie 18+. Rodičovská ochrana umožňuje věkové omezení zapnout/vypnout a také nastavit šest
uživatelských profilů s různou věkovou úrovní úrovní ochrany.
Upozornění : Rodičovská ochrana blokuje nejen přímé sledování, ale i přehrávání nahrávky pořadu věkové
kategorie 18+.
strana 6 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
3.2.2.1 Zapnutí/vypnutí ochrany
Nastavení změníte stisknutím ŽLUTÉHO TLAČÍTKA dálkového ovladače.
Aktuální nastavení je zobrazeno v řádku Stav věkového omezení (druhý řádek menu).
Aktivováno = zapnutá ochrana.
Vypnuto = vypnutá ochrana.
Nová karta má ochranu zapnutou.
3.2.2.2 Uživatelské profily
Vytvoření profilu : Stiskněte tlačítko
OK a dále postupujte podle pokynů
průvodce na obrazovce.
Zrušení profilu : Nastavte se na
profil, který chcete zrušit a
stiskněte ČERVENÉ tlačítko
dálkového ovladače.
Vytvořený profil , jeho nastavení a přístupové heslo si můžete kdykoli zobrazit v menu Rodičovská ochrana.
Vstup do tohoto menu je podmíněn vložením tzv. MASTER PINU karty (viz. předchozí strana).
Profil se v menu zobrazí takto
Uživatelský profil 1 = pořadové
číslo profilu.
(Age : 12) = nastavený věk
omezení pro tento profil.
(Password : XXXX) = čtyřmístné heslo tohoto profilu vygenerované Irdeto ochranou při jeho vytvoření.
Zapnutá rodičovská ochrana s vytvořenými uživatelskými profily vyžaduje pro sledování pořadů s překročenou
věkovou identifikací vložení hesla (tj. Password), které bylo vygenerováno při vytvoření uživatelského profilu.
Tomuto heslu je vždy nadřazen MASTER PIN KARTY, který slouží též pro vstup do menu rodič
PIN je uvedený na plastovém nosiči karty (viz. předchozí strana). Pro změnu či obnovení MASTER PINU
kontaktujte zákaznický servis provozovatele vysílání.
Pro výstup z menu Rodičovské ochrany použijte tlačítko EXIT. Postupným tisknutím tlačítka EXIT se vrátíte
zpět do režimu sledování pořadů satelitního vysílání.
Poznámka : Funkce přijímače, jeho ovládání nebo zobrazení některých částí OSD menu se mohou
v budoucnu změnit v závislosti na aktualizaci software přijímače a nebo změnách ve vysílání provedených
provozovatelem vysílání.
ovské ochrany.
Aktuální informace, software, praktické rady a postupy naleznete na :
www.mascom.cz
strana 7 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
Doplnění informací k volbě vhodného nosiče pro nahrávání.
Přijímač má jeden USB 2.0 port (typ A) pro připojení externího USB zařízení (USB / HDD). Pro nahrávání lze
používat jak USB Flash paměti, tak i externí HDD. Podporovaný formát nosičů je
podporou FAT32.
souborový systém exFAT s
Vždy při prvním použití nového nosiče proveďte jeho naformátování přijímačem – viz. Návod, kapitola 7 PVR
digitální videorekordér. Nelze-li nosič v přijímači naformátovat není možno jej použít.
Po připojení USB nosiče k přijímači, provede přijímač jeho inicializaci (zapnutí a kontrolu). Po úspěšném
ukončení inicializace USB nosiče je možno používat funkce PVR. Nelze-li funkce PVR (nahrávání, přehrávání)
spustit a přijímač hlásí, že USB není připojen, zkontrolujte propojení. Pokud je nosič nový, nebo jste jej
používali v jiném zařízení proveďte jeho naformátování. Jestliže ani poté nejde sputit funkce PVR nelze tento
konkrétní USB nosič použít.
Pro vhodnou volbu USB nosiče uvádíme následující základní doporučení.
USB Flash
U tohoto typu paměťového nosiče, je důležitá zejména hodnota rychlosti zápisu dat na USB, nikoli však
hodnota maximální rychlosti, ale hlavně minimální garantovaná hodnota pod níž rychlost neklesne. Tato
hodnota by měla být alespoň 10 MB/s což není nijak vyjímečná hodnota a kvalitní USB Flash ji běžně
s rezervou překračují.
Upozorňujeme, že různá loga a nápisy typu High Speed či Ultra High Speed používané výrobci USB Flash
mnoho neznamenají a často se vztahují k vysoké rychlosti č
tení z USB, nikoli k pro nás podstatné rychlosti
zápisu na USB.
Ke kapacitě (velikosti paměti) USB Flash nemáme žádné doporučení, běžně se používají 16/32/64GB. Pro
správnou volbu velikosti vemte do úvahy, že pro záznam 1 hodiny filmu ve formátu SD je potřeba asi 2 -3 GB,
pro záznam HD programů se potřeba zvětšuje až na cca 6 GB/1 hodinu. Všechny tyto hodnoty závisí na
přenášených datech jednotlivých programů.
Externí HDD
Napájení
Pro připojení externího HDD 3.5“ je vyžadováno, aby připojený HDD měl samostatné napájení, HDD 2.5“ (5V
DC, 0.5A) může být napájen z USB konektoru přijímače.
Velikost
Jako správnou volbu velikosti HDD doporučujeme používat disky o velikosti cca 250-500GB. Větší disky lze
také použít, upozorňujeme však na to, že inicializace zejména u velkých HDD, může trvat delší dobu,
například u HDD 1TB až 5 minut. Takto dlouhá inicializace může způsobit, že HDD není v okamžiku startu
nahrávky připraven k provozu a nahrávka se neprovede. Toto se týká zejména nahrávání v nepřítomnosti.
Upozornění
: Přijímač nedisponuje žádným operačním či jiným systémem ovládání HDD, a proto
nedoporučujeme používat externí disky, které mají funkci „spánku“ – tj. po určité době nečinnosti se sami
vypnou a tím pádem se odhlásí od přijímače. Přijímač takový disk nemusí sám uvést do provozu. Následkem
může být například marný pokus o pořízení nahrávky.
Upozornění
: Mascom nenese žádnou odpovědnost za poškození přijímače způsobené připojením
neodpovídajícího USB/HDD zařízení, stejně jako za poškození způsobené zkratem či jinou vadou připojeného
USB/HDD zařízení. Taková poškození nejsou kryta zárukou výrobce a nevztahuje se na ně bezplatná oprava
v rámci záruční doby. Mascom též nenese odpovědnost za případnou ztrátu dat na USB/HDD zařízení.
Přehrávání nahrávek
V souladu s požadavky Skylink Ready lze nahrávky přehrávat pouze v přijímači na němž byly pořízeny.
Další informace naleznete také na www.mascom.cz.
strana 8 Dodatek návodu, přijímače MC250HDIR a MC2600HDIRCI, 2012-11
RYCHLÁ INSTALACE PŘIJÍMAČE
j
Platí pro případ, kdy máte funkční, správně nastavenou sat. anténu.
Například při výměně přijímače za nový.
1) Do konektoru (DISH IN) na zadní straně satelitního přijímače
našroubujte konektor koaxiálního kabelu se satelitním signálem.
2) Připojte k satelitnímu přijímači televizor nejlépe
pomocí HDMI kabelu a nebo pomocí jiného
externího vstupu (Scart, AV).
3) Po připojení oba přístroje zapněte. Televizor nastavte na předvolbu odpovídající pro vstup signálu k němuž
je satelitní přijímač připojen.

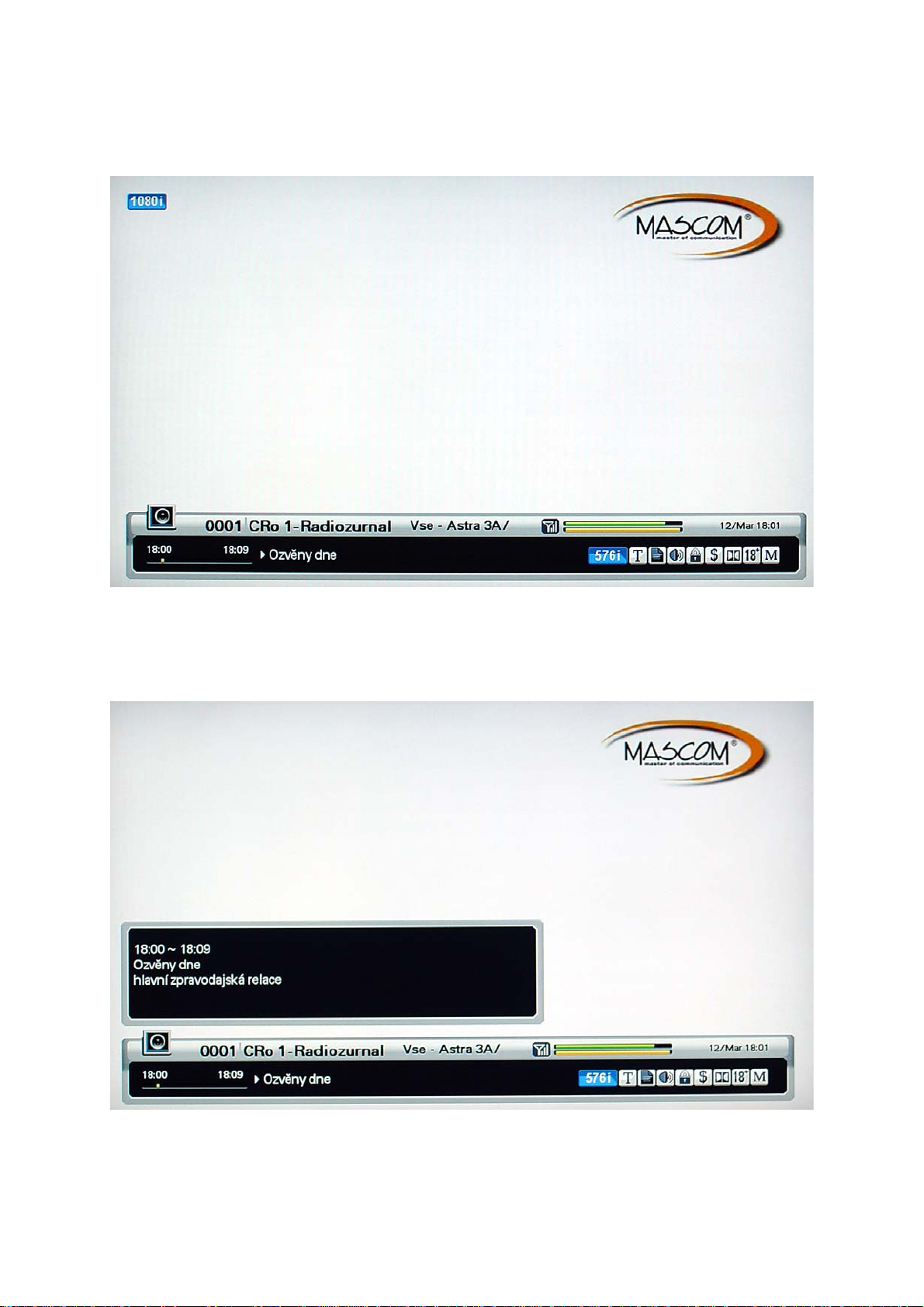

• Přijímač se automaticky zapne na první předvolbě, stiskněte tlačítko OK a ze Seznamu předvoleb vyberte
program ČT24. Program začne hrát.
• Programy SKYLINK a CSLINK jsou nainstalovány, takže pouze zasuňte účastnickou kartu Irdeto / Irdeto
ICE (Skylink/Cslink) a zkontrolujte funkčnost kodovaných programů.
• Postup pro případné změny v pořadí programů apod. naleznete v dalších částech tohoto návodu.
----------------------------------------------------------------------------------------------------------------------------------V případě, že po zapnutí přijímače nenaskočí obraz , ale zobrazí se

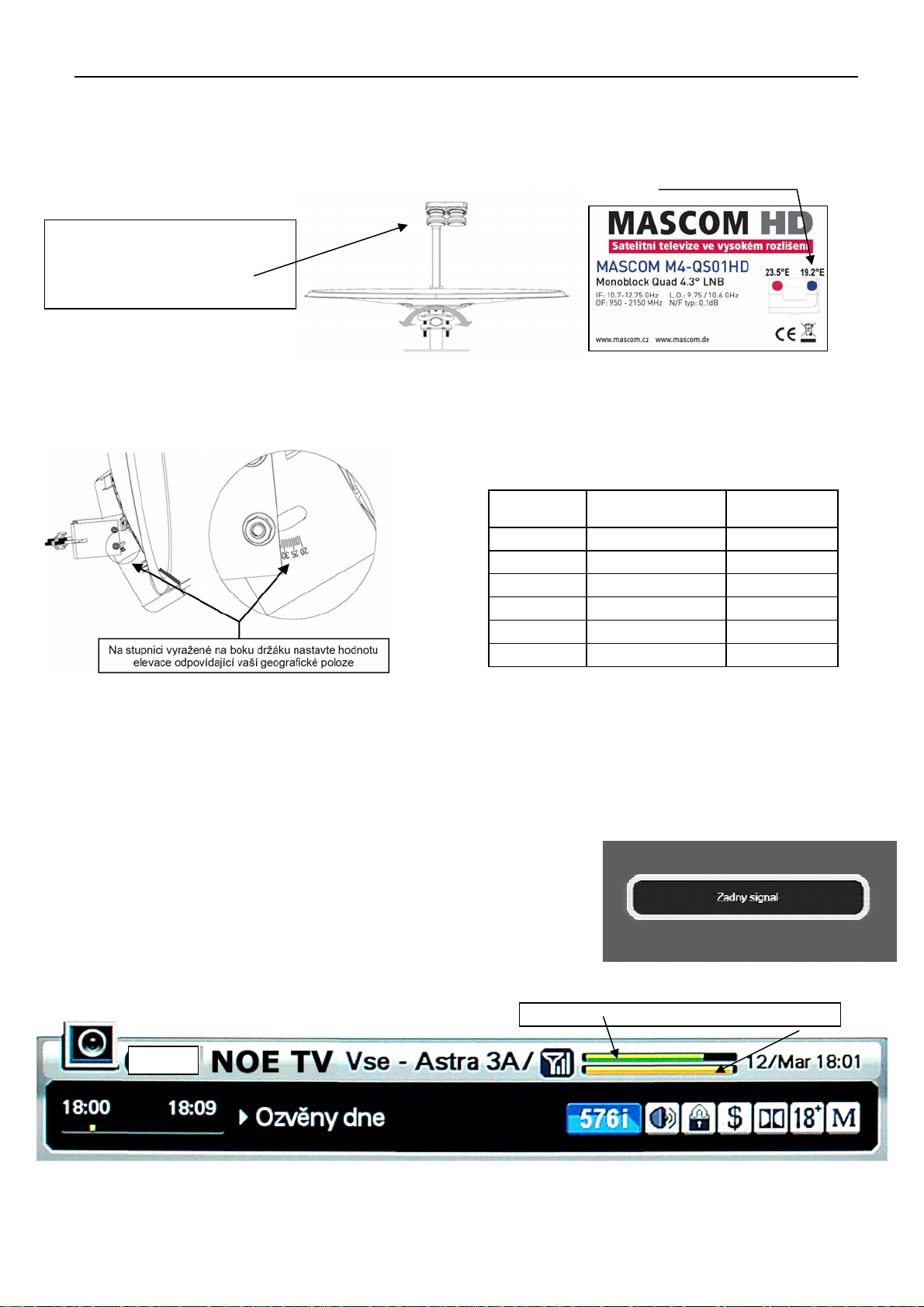

informační box : ŽÁDNÝ SIGNÁL, pak mohou být důvody tyto :
- Špatně nastavená anténa (viz. Instalace kompletu na konci návodu)
- Nebo, pokud jste jen vyměnili přijímač (nehýbali jste s anténou) a

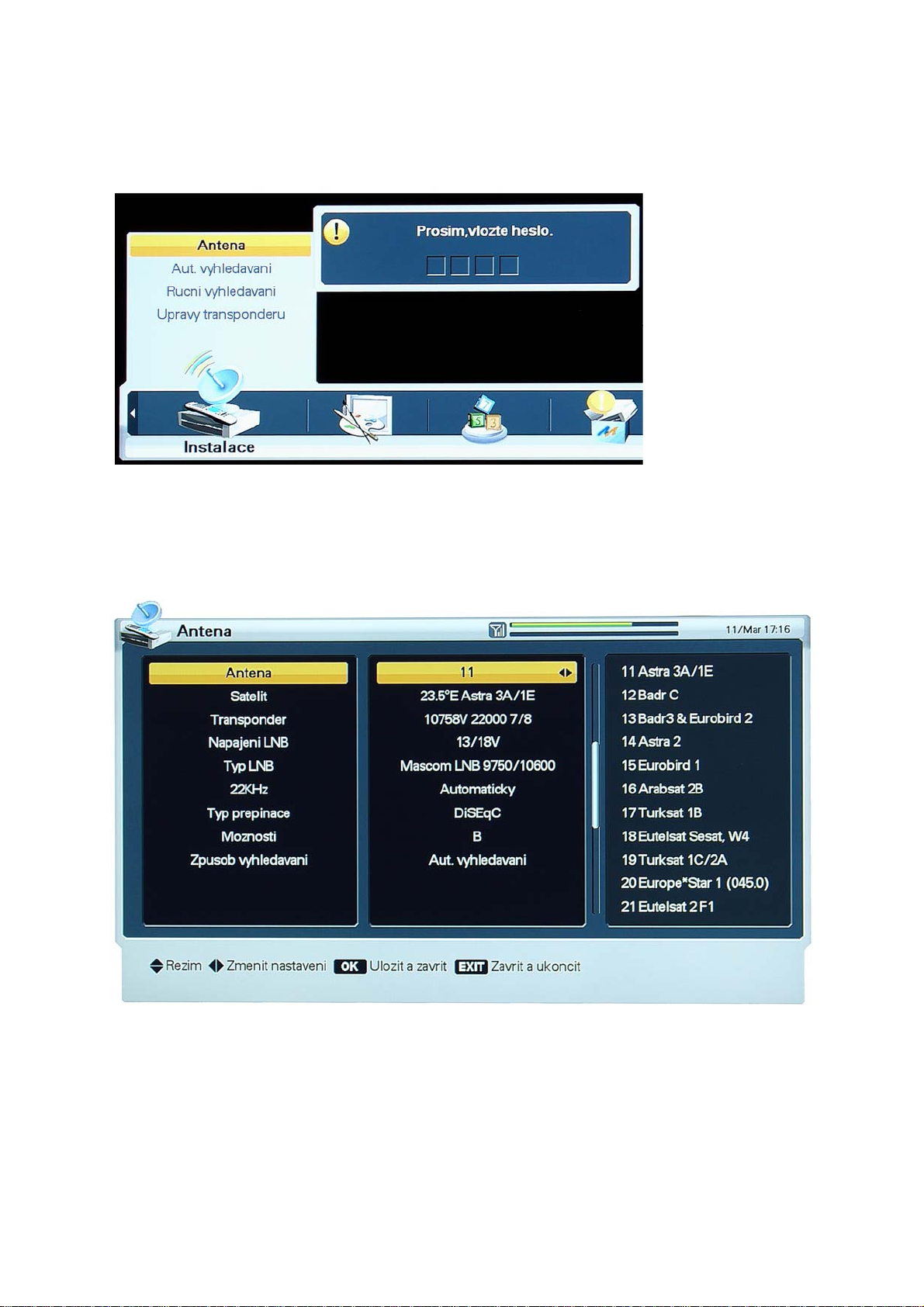

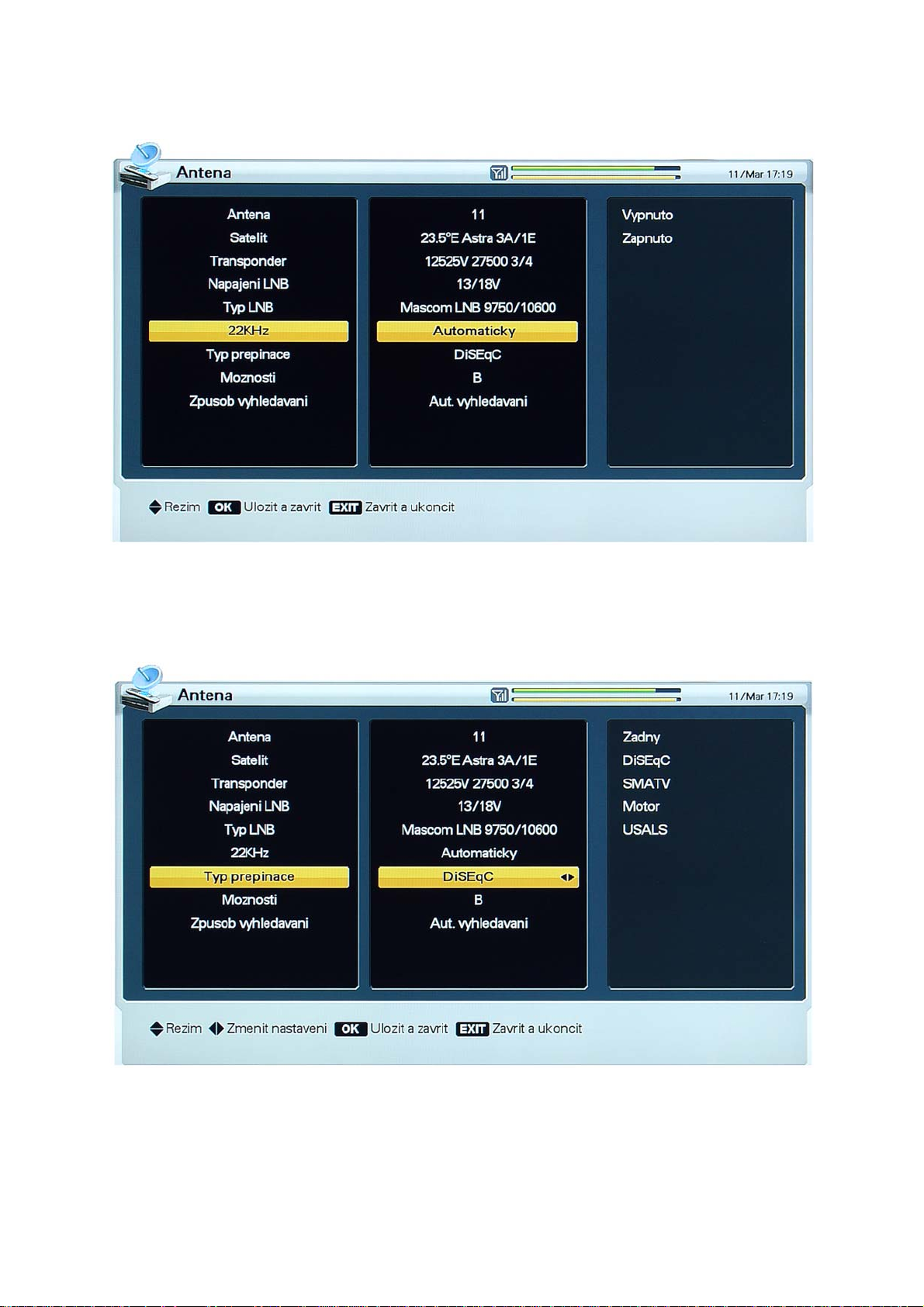

starý přijímač hraje, tak je nutno změnit nastavení přepínače Diseqc.

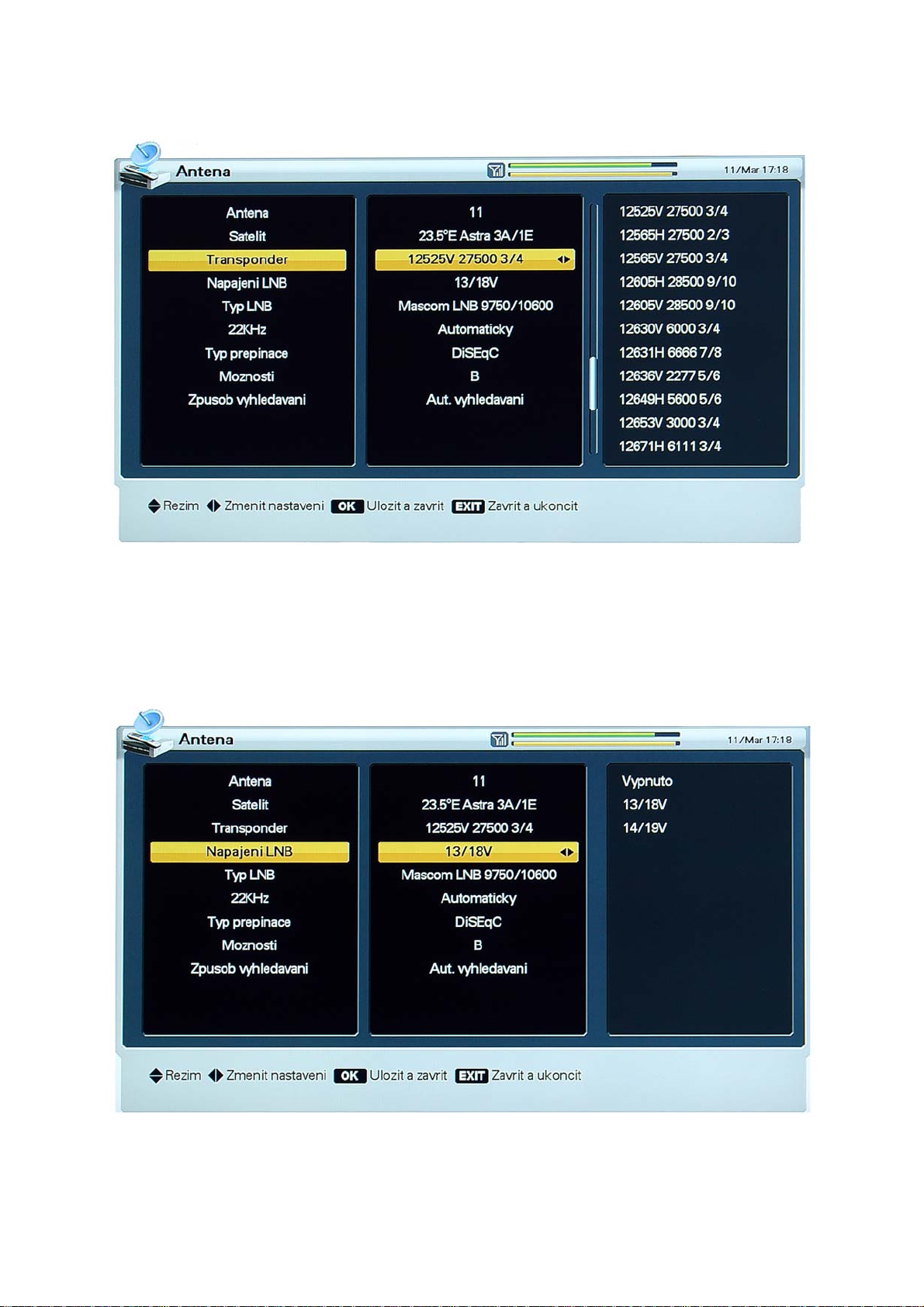

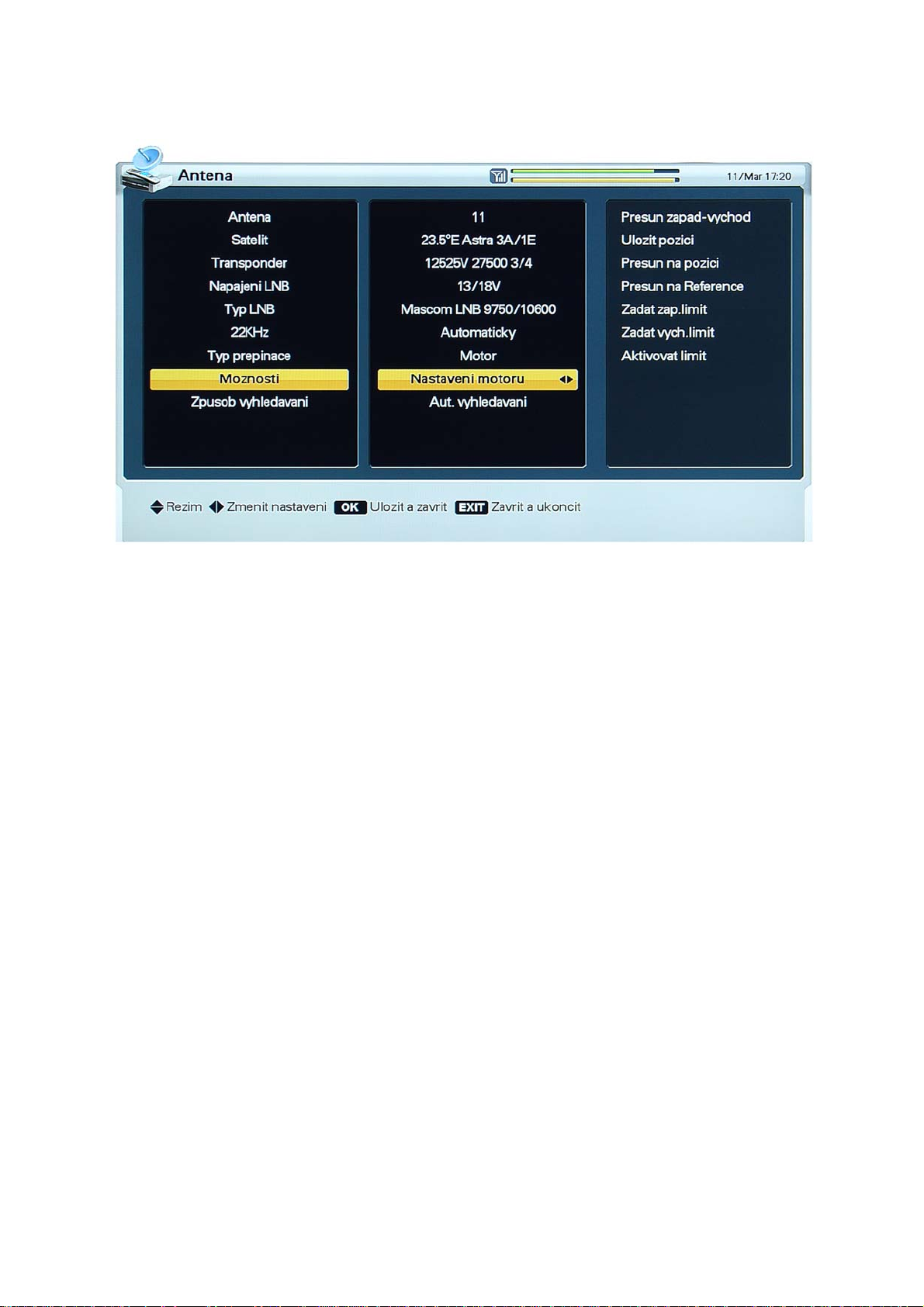

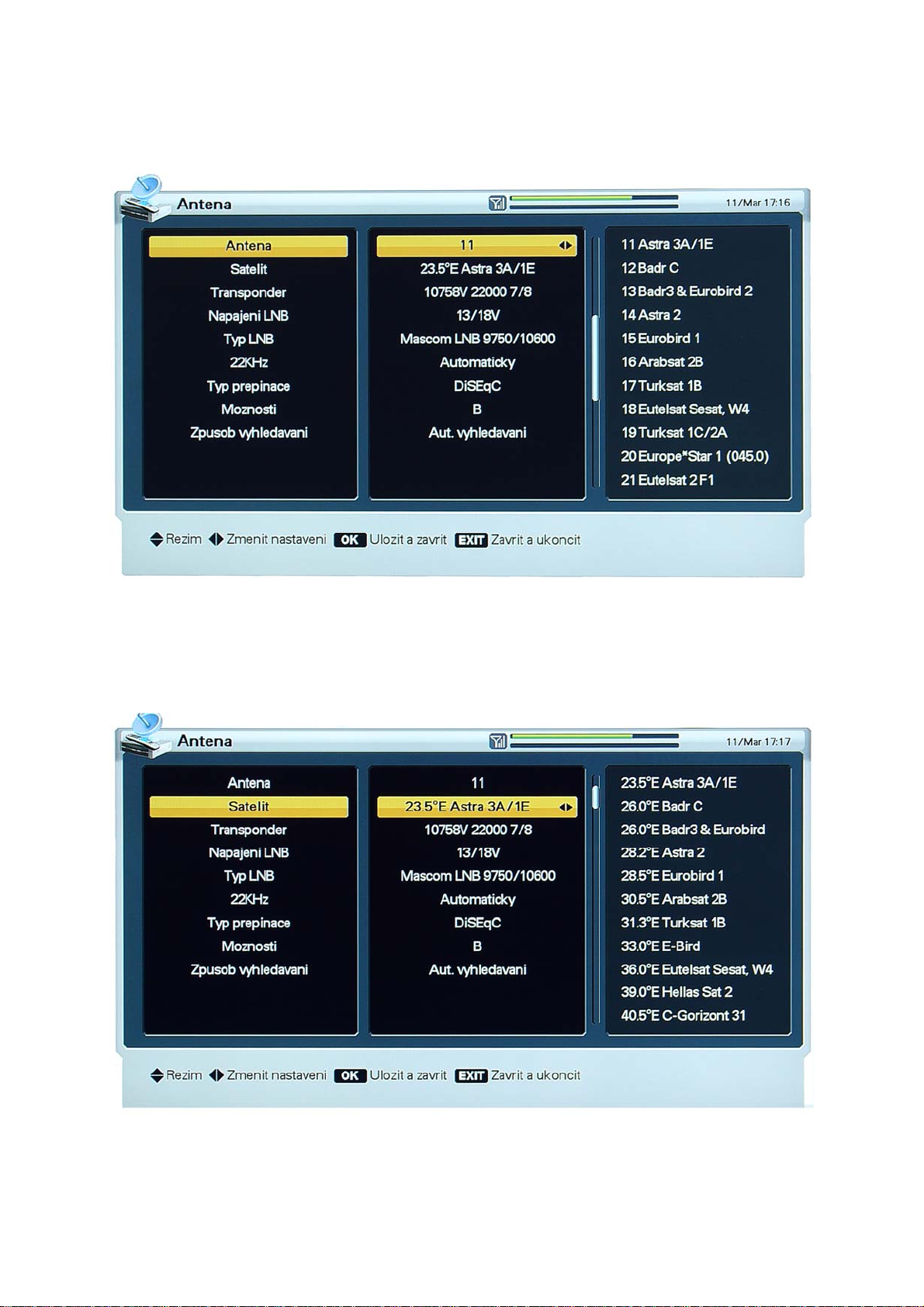

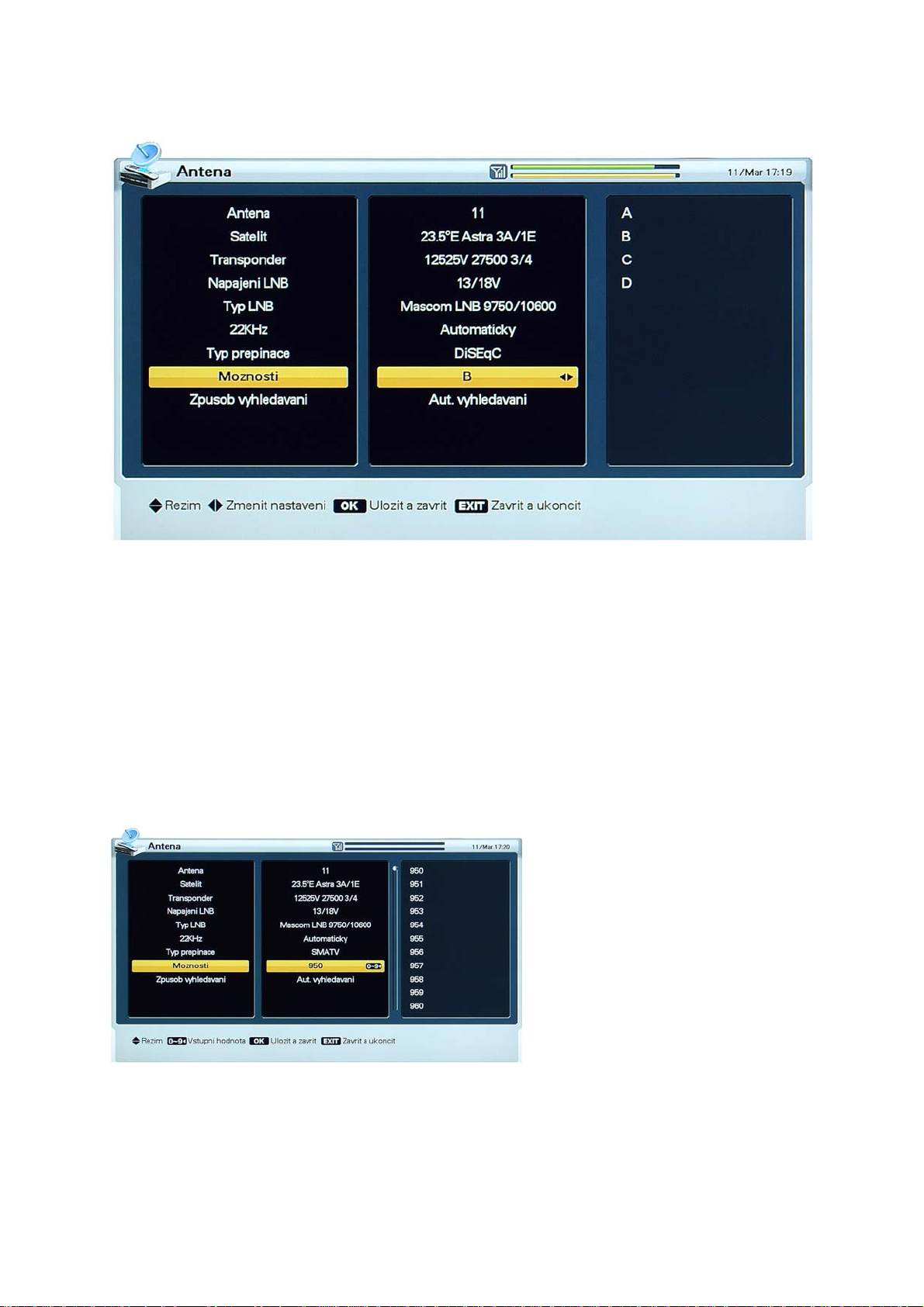

Postup nastavení naleznete v menu INSTALACE – Anténa (Návod, kapitola 5.2.1), konkrétně jde o nastaveni
parametru MOŽNOSTI na hodnoty A nebo B (předposlední řádek menu), tak aby odpovidal zapojení LNB
konvertoru (konvertorů), který máte v anténě.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

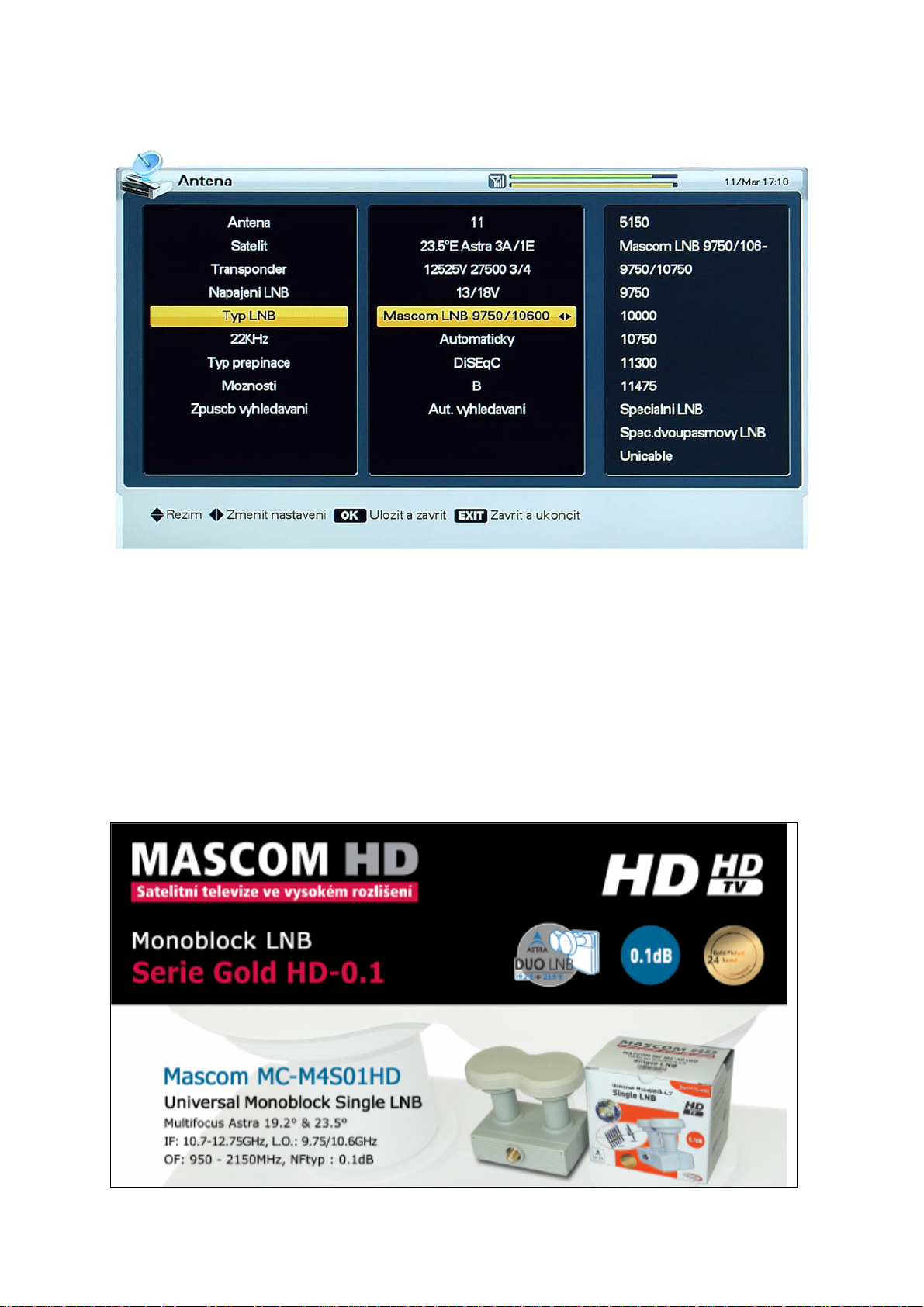

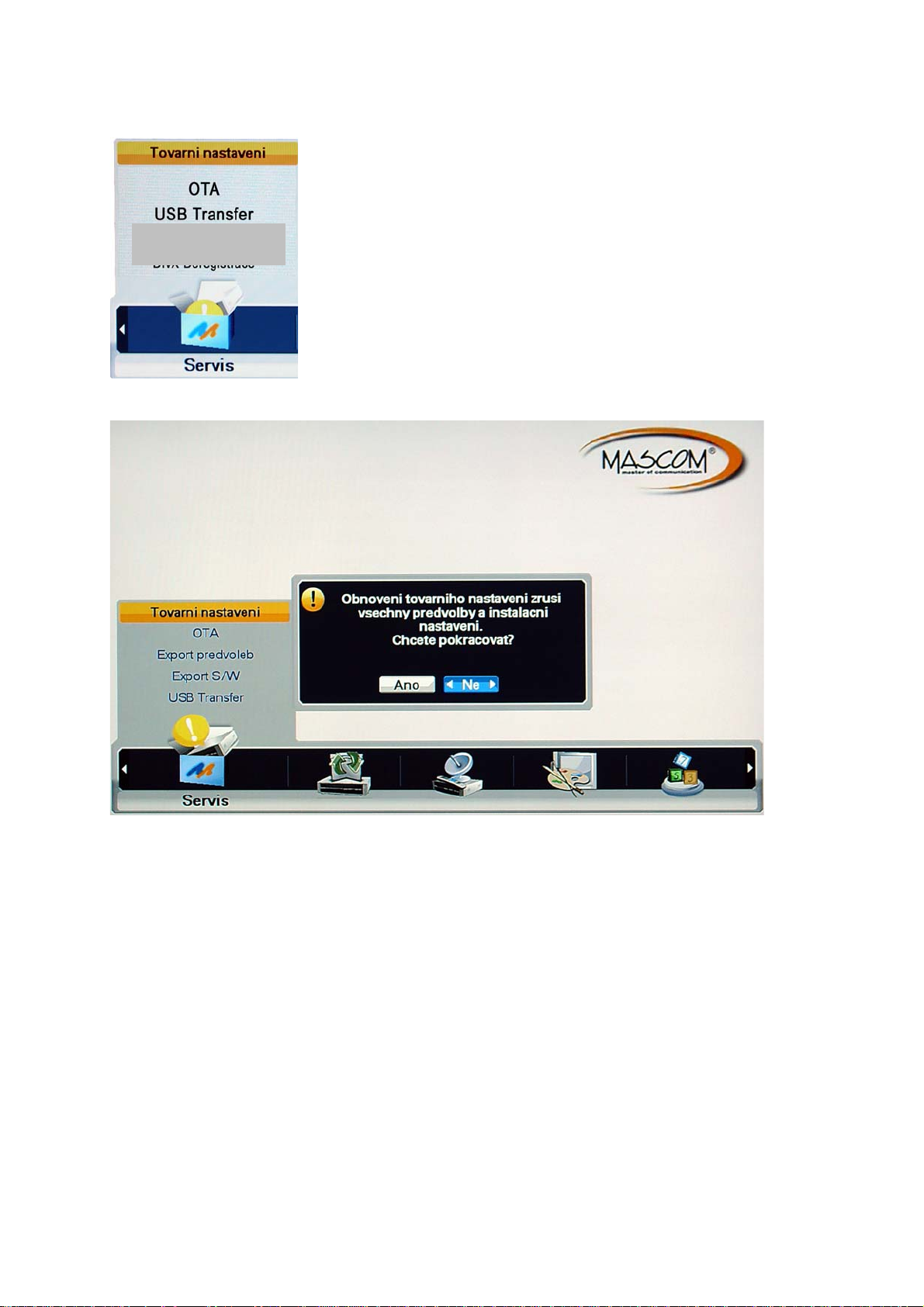

Pokud jste omylem provedli nejake zmeny v menu přijímače a nejste si jisti zda byly správné, pak pomocí
funkce Tovární nastavení uveďte přijímač do původního stavu. Zajistěte, aby byla správné nasměrovaná
anténa pro příjem vysílání z družice Astra 23.5° a postupujte dle První instalace.
INFORMACE PRO UŽIVATELE SLUŽBY FREESAT
Programy FREESAT nejsou v přijímači předladěny z výroby. Jejich vyhledání můžete buď provést dle kapitoly
5.2 návodu a nebo nabízíme možnost rychlé instalace z USB. Na www.mascom.cz
jsou pro váš přijímač připravena potřebná data a návod na instalaci. Celá instalace pak trvá zhruba 1-2minuty.
Pokud narazíte na problém, který se vám nedaří s pomocí návodu vyřešit , zavolejte naší linku pomoci.
257 912 646, 602 682 797, Po-Pa 9-17 hodin.
Vyobrazení zadního panelu
e pouze schématické a liší
se podle konkrétního modelu
přijímače.
sekce Satelity-Download
Digitální satelitní přijímač
MC2600HD–IRCI
Návod k obsluze
www.mascom.cz
e-mail : info@mascom.cz
MC2600HDIRCI-20110616
ÚVOD
Seznamte se prosím nejprve důkladně s obsahem tohoto návodu k obsluze. Pokud jde o
pracovní postupy obsluhy zařízení, ujasněte si vždy předem, jaký dopad bude mít akce,
kterou hodláte realizovat: jde především o vaši bezpečnost.
Výstrahy, upozornění a poznámky
Upozornění
Signalizuje situaci, která může vést k poškození zařízení.
Výstraha
Signalizuje nebezpečí, které může vést k úrazu.
Poznámka
Přináší doplňkové informace, které uživatele upozorňují na možné problémy a
mohou mu pomoci lépe pochopit pracovní postupy.
Likvidace vyřazených elektrospotřebičů
Tento symbol upozorňuje na nutnost zlikvidovat výrobek po vypršení jeho
životnosti odděleně od ostatního domovního odpadu. Nezodpovědné
nakládání s odpadem představuje možné nebezpečí pro životní prostředí i
lidské zdraví. V zájmu možnosti opakovaného využívání materiálových zdrojů
prosím separujte výrobek od jiných druhů odpadu a umožněte jeho recyklaci.
Další informace o možnostech ekologicky bezpečné recyklace tohoto výrobku
získají uživatelé v kategorii domácností od prodejce výrobku nebo od orgánů místní správy.
Uživatelé v podnikatelské sféře by měli za tímto účelem prostudovat podmínky kupní
smlouvy a kontaktovat dodavatele výrobku. Vyřazený výrobek separujte od ostatního
průmyslového odpadu.
Softwarové ujednání :
Mascom spol.s.r.o. (dále jen Mascom) dodává přijímač se softwarovým vybavením
instalovaným v přijímači, tak jak je v okamžiku prodeje. Zakoupení přijímače uživatelem
nezakládá žádné právo uživatele ani závazek Mascomu vůči uživateli k jakékoli změně
softwarového vybavení přijímače oproti softwarovému vybavení instalovanému v přijímači při
jeho koupi uživatelem. Zakoupení přijímače uživatelem též nezakládá právo uživatele na
vlastnictví instalovaného software a jeho použití jinak, než v souvislosti s běžným
používáním přijímače, ani na jeho úpravy, prodej apod.
Společnost Mascom vedena snahou o dosažení nejlepších provozních vlastností svých
výrobků průběžně zdokonaluje a rozšiřuje jejich softwarové vybavení. Informace o
aktualizacích software naleznete na www.mascom.cz
Mascom nenese žádnou odpovědnost za škody na přístroji, uživatelských či jiných právech
v případech, kdy dojde k zásahu do softwarového vybavení přijímače.
.
1
UPOZORNĚNÍ
Váš nový satelitní přijímač má aktivován ÚSPORNÝ REŽIM.
• Funkce „Úsporný režim“ prakticky odpojí přijímač od přívodu elektřiny, zajišťuje
optimální stav přijímače ve chvílích, kdy jej nepoužíváte, napomáhá tak
prodloužit životnost přijímače a předchází možným potížím (blokování a
nerozpoznání HDMI připojeným televizorem, nutnost restartu přijímače a
podobně).
Při aktivním úsporném režimu se po vypnutí do Stand-By nezobrazuje
čas na předním panelu přijímače.

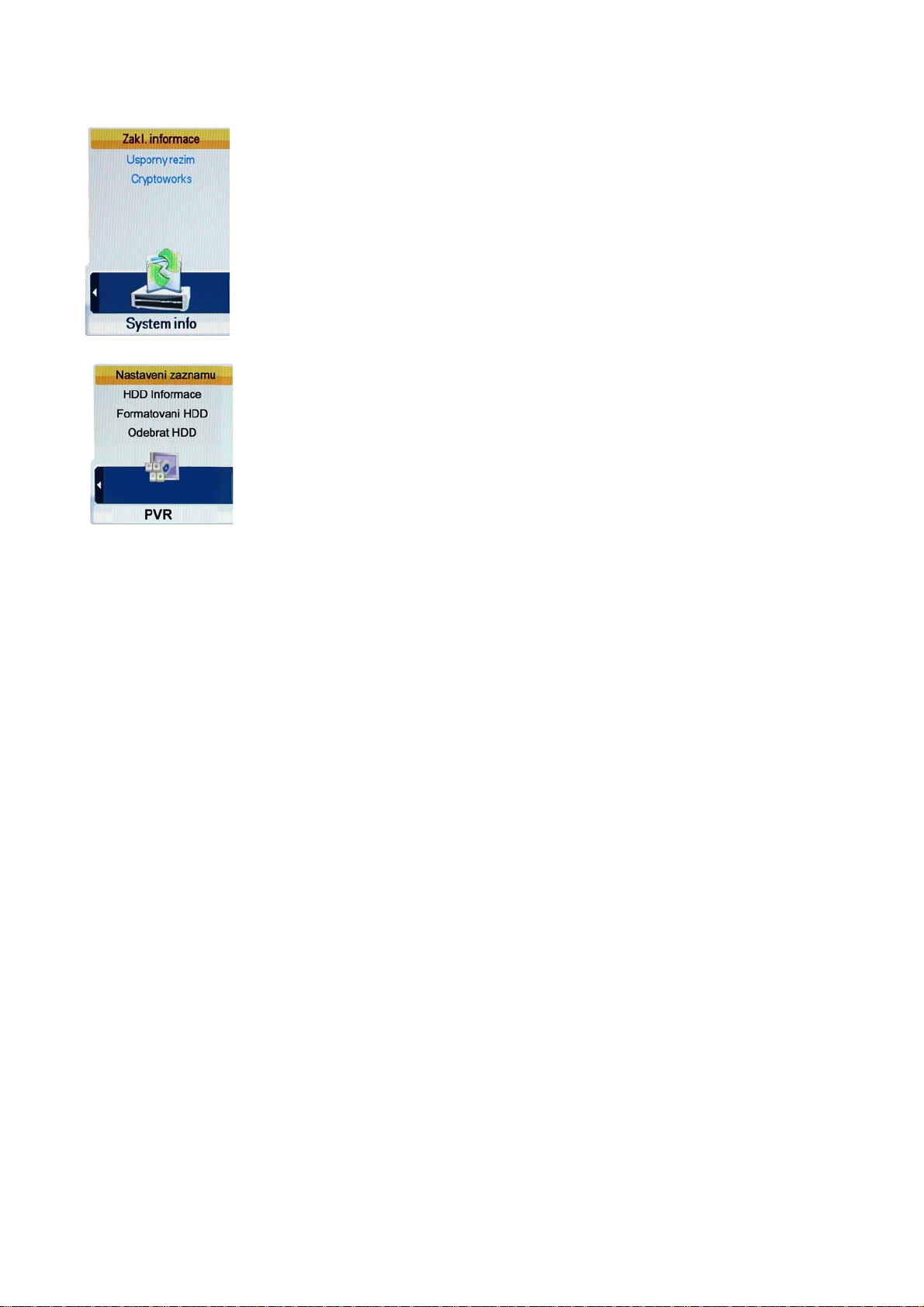

Změna režimu – v menu SYSTÉM INFO , položka úsporný režim.
ÚSPORNÝ REŽIM
MINIMALIZUJE SPOTŘEBU
ELEKTŘINY.
PRODLOUŽÍ ŽIVOTNOST VAŠEHO PŘIJÍMAČE.
CHRÁNÍTE PŘÍRODU A JEŠTĚ UŠETŘÍTE !
………………………………………………………………………………………………
VÝSTRAHA !
Signalizuje situaci, která může vést k poškození zařízení.
Ventilace:
Nestavte na přijímač žádné jiné elektrické přístroje.
• Dbejte na to, aby nedošlo k ucpání ventilačních otvorů přijímače. Zajistěte dostatečnou
cirkulaci vzduchu v okolí přijímače. Nestavte přijímač na koberec či obdobné měkké
podložky.
2
BEZPEČNOSTNÍ OPATŘENÍ A DALŠÍ DOPORUČENÍ
Tento digitální satelitní přijímač byl zkonstruován tak, aby odpovídal mezinárodním
bezpečnostním standardům. Seznamte se nicméně důkladně s dále uvedenými
bezpečnostními opatřeními a doporučeními:
Neodkládejte na zařízení těžké předměty. Dbejte na to, aby nedošlo
k ucpání ventilačních otvorů, hrozí riziko požáru.
Nepoužívejte na čistění skříňky žádné čisticí prostředky obsahující
rozpouštědla, mohlo by dojít k poškození povrchové úpravy.
Nebudete-li zařízení delší dobu využívat, odpojte zařízení i anténu od
zdroje napájení. Totéž učiňte i v případě bouřky. Zařízení odpojíte od
napájení z elektrické sítě vytažením zástrčky napájecího kabelu:
zástrčka napájecího kabelu musí trvale zůstat dobře přístupná.
Chraňte dálkový ovladač před pádem a obdobnými otřesy.
Je-li patrný kouř
či zápach pálícího se materiálu, okamžitě zařízení
vypněte a odpojte od napájení z elektrické sítě. Poté kontaktujte
autorizovaný servis.
Neinstalujte zařízení na kluzký či skloněný povrch.
Chraňte zařízení před kapajícími a odstřikujícími kapalinami.
Nestavte do jeho blízkosti žádné nádoby s kapalinou (např. vázy).
Chraňte zařízení před prachem. Prachové či kovové částice uvnitř
zařízení mohou způsobit požár či úraz elektrickým proudem.
Neotevírejte skříňku zařízení, zařízení nerozebírejte.
Před přemisťováním odpojte zařízení ze zásuvky elektrické sítě. Při
odpojování napájecího kabelu ze zásuvky netahejte za kabel, pouze
za zástrčku.
3
Neinstalujte zařízení do těsné blízkosti zařízení generujících
magnetické pole (např. reproboxů).
Umístěte zařízení do prostoru, který umožňuje dostatečnou ventilaci.
Chraňte je před přímým slunečním zářením a vlhkostí.
Chraňte zařízení před působením teplot nad 30 °C a pod 5 °C.
1.1 Vlastnosti přijímače
• Příjem SD i HDTV satelitního vysílání.
• Vestavěný dekodér IRDETO
• Funkce USB PVR
• MPEG-2 video (MP@ML), MPEG-1 audio vrstva 1, vrstva 2, MPEG4 H.264/AVC, AC3
(Dolby Digital)
• Přepínací logika LNB konvertorů
• SCPC/MCPC z pásem C/Ku
• Digitální tuner podporující loop-through zapojení
• Variabilní přenosová rychlost 1 až 45 Msym/s, vstupní rozsah 950 až 2150 MHz
• Podpora pro standard DiSEqC 1.2
• Audio S/PDIF AC3
• Uživatelsky přívětivá soustava obrazovkových menu
• Soustava menu v různých jazykových mutacích
• Podpora pro formáty obrazu 4:3 a 16:9 (Pan Vector nebo Letter Box)
• Podpora pro elektronický přehled pořadů. Podpora pro teletext a titulky (VBI a OSD)
• Snadná instalace a počáteční nastavení parametrů
• Paměťová kapacita pro uložení naladění 4000 programů satelitního vysílání
• Skupiny oblíbených programů
• Rodičovský zámek
• Konektor HDMI, výstupní rozlišení až 1080p (FullHD)
• Podpora pro DVB-S2 (QPSK, NBC-QPSK, NBC-8PSK)
4
2 OVLÁDACÍ PRVKY A KONEKTORY
2.1 Přední panel
1 2 3 4 5 6 7
1. Tlačítko [¨]: Zapínání a vypínání.
2. Tlačítka [], []: Přepnutí programu a pohyb v menu
Tlačítka [], []: Ovládání hlasitosti a pohyb v menu
3. Tlačítko [EXIT]: Ukončení funkce, ukončení pod-menu a hlavního MENU
4. Tlačítko bez funkce
5. Tlačítko [MENU/OK]:
6. Displej : v provozním režimu zobrazuje číslo předvolby. Ve stavu připravenosti
zobrazuje čas nebo je vypnutý podle nastavení funkce „Úsporný režim.“
7. Pod odklápěcím víčkem je v horní části čtečka pro účastnickou kartu Irdeto a v dolní
části (větší otvor) je konektor typu Common Interface pro zasunutí doplňkového
dekódovacího modulu.
Informace o dekódovacích modulech MASCOM na www.mascom.cz.
UPOZORNĚNÍ :
Vstup do soustavy menu. Potvrzení volby v menu.
Čtecí šachta dekodéru IRDETO je pod odklopným
víčkem.
Účastnickou kartu zasouvejte do čtecí šachty vždy
čtecí plochou (zlatá ploška) dolů.
V případě karty na obrázku tedy vyobrazenou stranou dolů !
5
2.2 Zadní panel
1. Konektor DISH IN: pro propojení se satelitní anténou (napájení LNB konvertoru 13 / 18
V, resp. 14 / 19 V stejnosměrného napětí, max. 0,5 A).
2. Konektory HD OUT - Y (zelený), Pb (modrý), Pr (červený): složkový video signál, pro
propojení na HD složkový video vstup.
3. 230VAC síťový kabel přijímače napájení ze sítě 90 až 240 VAC, 50/60 Hz. Zapojte do
elektrické sítě až po připojení všech kabelů a externích zařízení.
4. Konektor LOOP OUT: výstup signálu od konektoru DISH IN.
5. Konektor SD OUT - CVBS (žlutý): pro propojení pomocí standardního video kabelu na
CVBS nebo SCART vstup (pomocí přiloženého propojovacího kabelu 3RCA-SCART).
6. Konektory SD OUT - L (bílý), R (červený): pro propojení pomocí standardních stereo
audio kabelů, nebo k propojení na SCART vstup (pomocí přiloženého propojovacího
kabelu 3RCA-SCART).
7. Konektor HDMI: pro propojení na HDMI vstup televizoru či jiného zobrazovacího
zařízení.
8. Konektor S/PDIF: pro propojení s digitálním zesilovačem.
9. Konektor USB 2.0: USB PVR pro připojení externího USB/HDD , dále slouží k přenosu
dat (parametrů naladění programů, systémového software).
10. Konektor SCART: výstup audio/videosignálu v SD rozlišení
11. Hlavní vypínač [ON = zapnuto].
6
2.3 Dálkový ovladač
PWR
TV/Rad
TV/SAT
Numerická tlačítka
[0] až [9]
Back
Mute

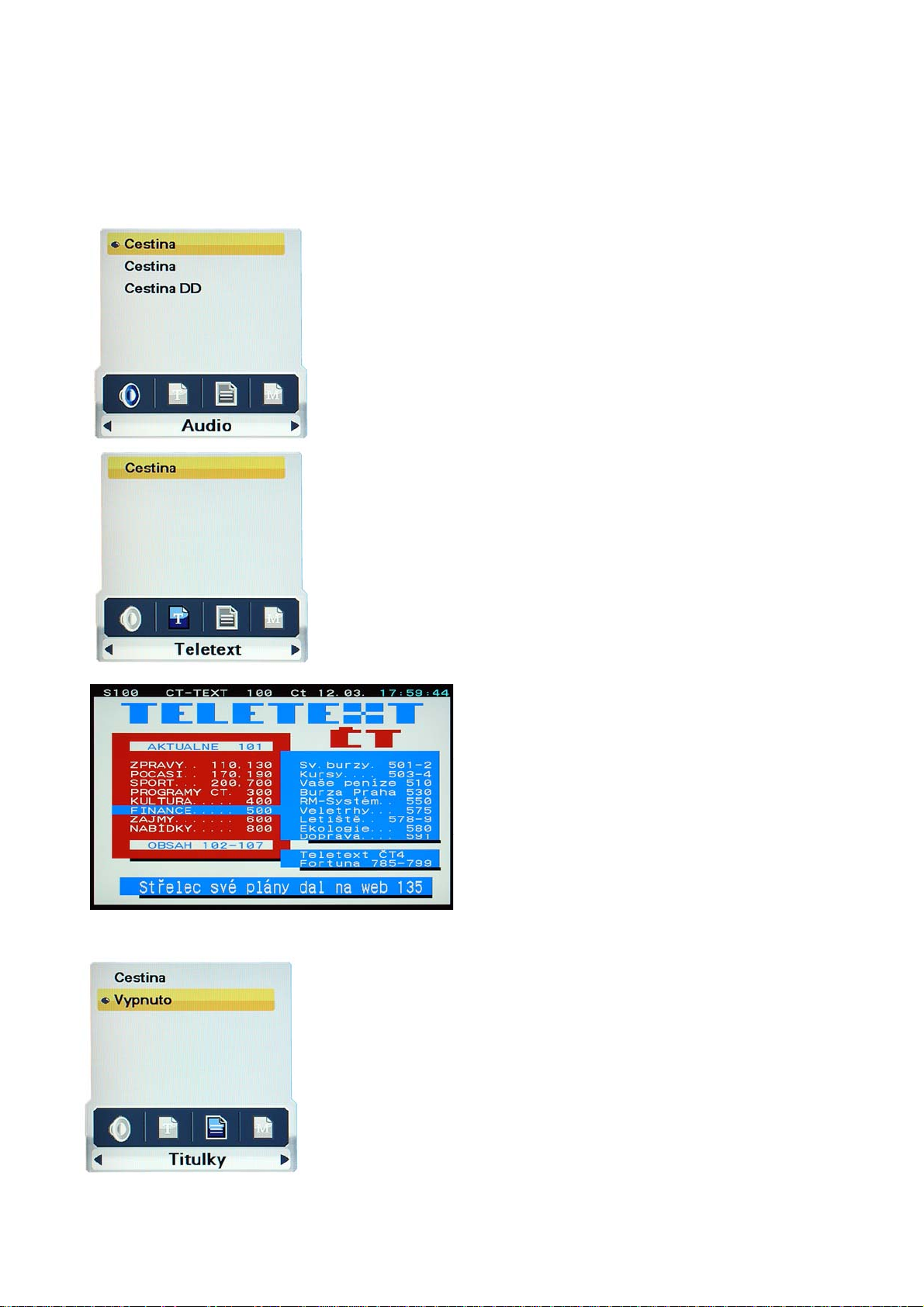

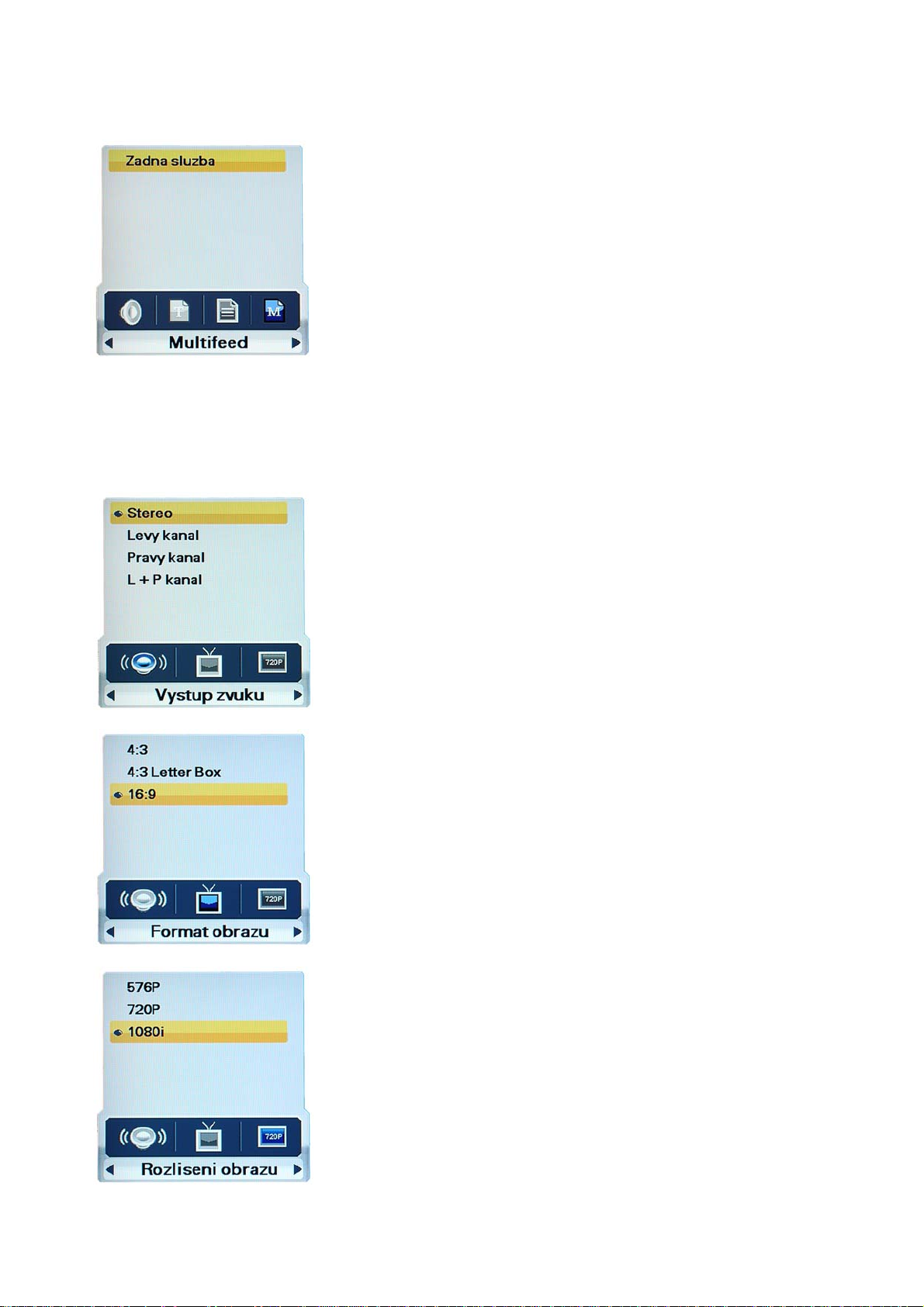

Opt (Červené)
A/V+ (Zelené)
Zapne nebo vypne přijímač (režim Stand-by).
Přepíná mezi TV a Rádio programy.
Přepíná režim Tv a SAT. Pouze SCART.
Přímé zadání čísla programu, stránky
teletextu, zadávání číselných údajů v menu.
Návrat k poslednímu sledovanému
programu.
Vypíná / zapíná zvukový výstup.
Otevírá výběr Audio, Teletext a Titulky.
Otevírá změnu formátu, režim zvuku a
rozlišení obrazu.
Fav (Žluté)
A-Z (Modré)
Menu
EPG
INFO
Tlačítka
[], [], [], []
OK
V+/-
Otevírá volbu skupin oblíbených kanálů a
výběr mezi naladěnými družicemi.
Abecední setřídění seznamu programů.
Vstup do soustavy menu.
Spustí elektronický přehled pořadů.
Zobrazí informační návěští.
Nastavení hlasitosti, pohyb kurzoru v menu,
listování mezi obrazovkami atd.
Potvrzení volby v menu; během sledování
vysílání vyvolá seznam předvoleb.
Nastavení hlasitosti (zesílení / zeslabení).
EXIT
P+/-
Ukončení funkce, ukončení pod-menu a
hlavního MENU
Přepínání programů. Rychlé listování v
seznamu kanálů.
7
Pause
Play
REW
STOP
FF
REC
SLOW
LIST
A-B
MARK
Přeruší / uvolní přehrávání.
Spustí přehrávání zvoleného souboru.
Zrychlené přehrávání vzad.
Ukončí přehrávání.
Zrychlené přehrávání vpřed.
Spustí nahrávání.
Zpomalení přehrávání.
Zobrazí obsah připojeného USB disku, zobrazí seznam nahraných pořadů.
Nastaví a označí blok v souboru.
Nastaví záložku.
JUMP
F1
F2
TEXT
SLEEP
Přesune přehrávání na záložku.
Zobrazení příchozí pošty.
Zobrazení příchozího sdělení.
Aktivace funkce TELETEXT.
Sleep Timer. Vypnutí přijímače po uplynutí nastavené doby (10 – 180 min)
8
3 PŘÍKLADY ZAPOJENÍ
3.1 Zapojení k televizoru
Zapojení k televizoru, PC monitoru, resp. jinému externímu reprodukčnímu zařízení
vybavenému HDMI konektorem.
1. Propojte konektor HDMI satelitního
přijímače na HDMI vstup monitoru, resp.
televizoru.
2. Nastavte obrazový výstup satelitního
přijímače pomocí tlačítka [FUNC]
dálkového ovládání na rozlišení 1080i,
resp. 720p, resp. 576p.
Pro obrazový signál v HD rozlišení je tato metoda propojení tou nejvhodnější.
Zapojení k projektoru, tv, videu atd.. prostřednictvím konektorů HD OUT - Y, Pb, Pr
Televizor či připojené zařízení podporuje signál v HD rozlišení (1080i, 720p, 576p)
1. Propojte konektory Y, Pb, Pr na zadním
panelu na YPbPr vstupy televizoru.
Propojte konektory L, R na zadním
panelu na audio vstupy televizoru pro
levý a pravý kanál.
2. Nastavte obrazový výstup satelitního
přijímače pomocí tlačítka [FUNC]
dálkového ovládání na rozlišení 1080i,
resp. 720p, resp. 576p.
• Další informace o zapojení kabelů na
vstupní konektory televizoru vyhledejte v
dokumentaci k televizoru.
Zapojení k televizoru a videorekordéru vybavenému pouze SD AV vstupy
Propojte SCART výstup přijímače se SCART vstupem Tv / videa. Pokud TV/video nemá
SCART SD A/V konektory satelitního přijímače s odpovídajícími vstupními konektory
Tv/videa. Při zapojování respektujte barevné označení: audio pravý kanál - červená, audio
levý kanál - bílá, video - žlutá.
Zapojení k A/V přijímači, resp. zesilovači Dolby Digital
1. Propojte konektor S/PDIF (digitální audio výstup na optický kabel) s A/V přijímačem.
2. Nastavte typ audio výstupu satelitního přijímače na AC3.
9
3.2 Zapojení k satelitní anténě
Zapojte kabel od satelitní antény na konektor
DISH IN.
Zapojení k fixním satelitním anténám s využitím DiSEqC přepínače
Satelitní
anténa
Satelitní
anténa
Satelitní
anténa
Satelitní anténa
Propojte výstup přepínače DiSEqC 1.0 na
konektor DISH IN.
Upozornění : Pro propojení používejte pouze kvalitní koaxiální kabel s dobrým stíněním a
kvalitní pevné „F“ konektory oboje nejlépe v pozlaceném provedení. Ušetříte se tak
nepříjemnostem způsobeným vlivem okolního prostředí jež mají za následek korozi kontaktů
a v konečném důsledku nedostatečný signál.
Informace o propojovacích kabelech Mascom naleznete na www.mascom.cz
10
Zapojení k satelitní anténě s polohovacím mechanismem typu DiSEqC 1.2, USALS
Satelitní
Polohovací
Propojte výstup polohovacího mechanismu DiSEqC 1.2 na konektor DISH IN.
Doporučujeme
polohovací mechanismy
MASCOM ScanMaster.

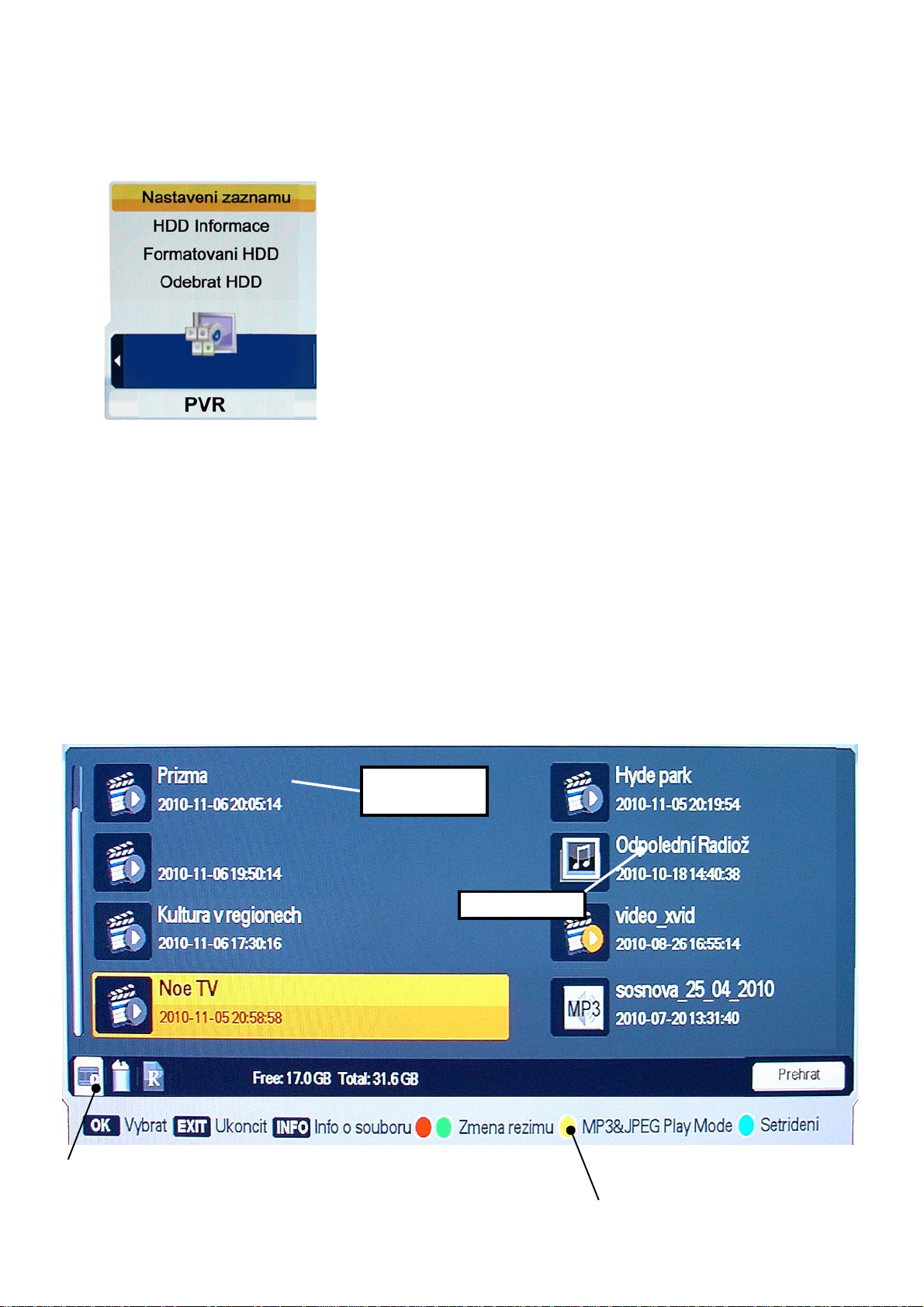

3.3 Připojení externího USB zařízení
Přijímač má jeden USB 2.0 port (typ A) pro připojení externího USB zařízení (USB / HDD).
Tento USB port využijete pro pořízení záznamu a
také pro přenos seznamu předvoleb kanálů na
USB zařízení a naopak. Podporovaný formát USB
disků je FAT 16/32. Doporučujeme FAT32.
Pro usnadnění připojení nových USB nosičů dat
bude formát FAT32 automaticky nahrán
do těchto nosičů (pokud zde již není instalován) a stávající data budou při této operaci
vymazána. Proto si je předtím uložte.
3.4 Důležité zásady pro volbu externího HDD :
Pro připojení externího HDD je vyžadováno, aby připojený HDD měl samostatné napájení.
Pro správnou volbu velikosti HDD vemte do úvahy, že pro záznam 1 hodiny filmu ve formátu
SD je potřeba asi 2 -3 GB, pro záznam HD programů se potřeba zvětšuje na cca 6 GB/1
hodinu. Všechny tyto hodnoty závisí na přenášených datech jednotlivých programů.
Po připojení USB zařízení do
přijímače, provede přijímač jeho
zapnutí a kontrolu.
Úspěšné ukončení inicializace a
kontroly USB zařízení je indikováno
informačním oknem.
11
Loading...
