Page 1

Installation Instructions

Built-In Bottom-Freezer Refrigerator (Custom Panel)

MP36BF2

Page 2

Table of Contents

Warnings & Important Information ____________________________________________________________________3 Dimensions and Specifications (36”) __________________________________________________________________5 Cutout Dimensions (36”) ____________________________________________________________________________7 Anti-Tip Dimensions (36”) ___________________________________________________________________________8 Overlay Dimensions (36”)____________________________________________________________________________9 Custom Grille Dimensions (36”) _____________________________________________________________________10 Cabinet Information _______________________________________________________________________________12 Custom Side Panel Dimensions _____________________________________________________________________13 Custom Panel General Information __________________________________________________________________14 Custom Door Panel Installation – (Refrigerator or Freezer) ______________________________________________14 Door Trim Insert ___________________________________________________________________________________17 Custom Panel Hinge Cutout ________________________________________________________________________17 Custom Grille Installation ___________________________________________________________________________18 General Information _______________________________________________________________________________20

Unpacking & Moving ______________________________________________________________________21

Installation________________________________________________________________________________________22

Hinge Adjustment_________________________________________________________________________23 Kickplate Installation_______________________________________________________________________26 Door Stop Adjustment_____________________________________________________________________26 Water Filter System Specifications___________________________________________________________27

Final Installation __________________________________________________________________________28 Performance Checklist _____________________________________________________________________________29 Control Panels ____________________________________________________________________________________30 Service & Registration______________________________________________________________________________31

Page 3

IMPORTANT – Please Read and Follow

• Make sure that incoming voltage is the same as

unit rating. An electric rating plate specifying voltage, frequency, wattage, amperage, and phase is attached to the product.

• To reduce the risk of fire, electrical shock, or injury

to persons, installation work and electrical wiring must be done by a qualified technician in accordance with all applicable codes and standards, including fire-rated construction.

• The installer should leave these instructions with

the consumer who should retain them for local inspector’s use and for future reference.

It is your responsibility to:

• Comply with installation specifications and

dimensions.

• Properly install unit.

• Remove any moldings or decorative panels that

prevent the unit from being serviced.

• Make sure that you have these materials (not

provided with your unit), which are necessary for proper installation:

• 1/4” (6 mm) copper tubing with shutoff valve

• 6 – #8 x 3” (7.6 cm) wood screws (longer screws may be required)

• 1– Saddle valve (DO NOT use self-piercing feature of the valve)

• Assure that floor will support unit, door panels and contents (approximately 1200 pounds [540 kg]).

• Provide a properly grounded electrical outlet.

• Assure that location will permit appliance doors to open a minimum of 90˚.

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. ALWAYS read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to hazards that can kill or hurt you and others.

All safety messages will be preceded by the safety alert symbol and the word “DANGER” or “WARNING.” These words mean:

Hazards or unsafe practices

which WILL result in severe personal

injury or death

DANGER

Hazards or unsafe practices

which COULD result in severe personal

injury or death

All safety messages will identify the

hazard, tell you how to reduce the chance

of injury, and tell you what can happen if

the instructions are not followed.

WARNING

Page 4

IMPORTANT–Please Read and Follow!

A GFI

shall be used if required by NFPA-70 (National Electric Code), federal/state/local

laws, or local ordinances.

• The required use of a GFI is normally related to the location of a receptacle with respect to

any significant sources of water or moisture.

• AGA Marvel will NOT warranty any problems resulting from GFI outlets which are not

installed properly or do not meet the requirements below.

If the use of a GFI is required

, it should be:

• Of the receptacle type (breaker type or portable type NOT recommended)

• Used with permanent wiring only (temporary or portable wiring NOT recommended)

• On a dedicated circuit (no other receptacles, switches or loads in the circuit)

• Connected to a standard breaker of appropriate size (GFI breaker of the same size NOT

recommended)

• Rated for Class A (5 mA +/- 1 mA trip current) as per UL 943 standard)

• In good condition and free from any loose-fitting gaskets (if applicable in outdoor situations)

• Protected from moisture (water, steam, high humidity) as much as reasonably possible

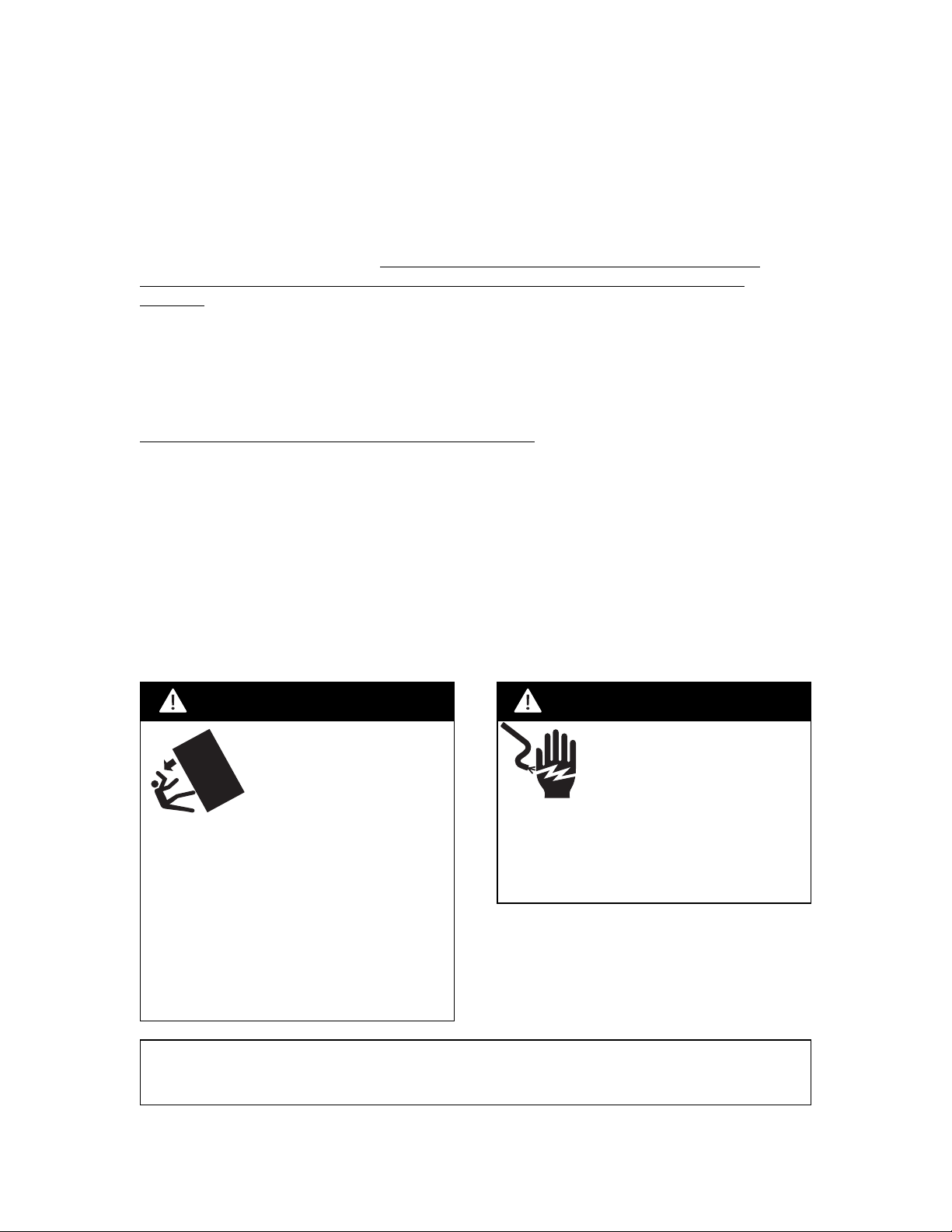

ELECTRICAL SHOCK HAZARD

Disconnect power or turn

power disconnect switch to OFF position before removing top grille. Failure to do so can result in death or electric shock.

WARNING

TIP OVER HAZARD

Appliance is top heavy and tips easily when not completely installed. Keep

doors closed until appliance is completely installed and secured per installation instructions.

Use two or more people to move and install appliance. Failure to do so can result in death or serious injury.

Most of the unit’s weight is at the top. Extra care is needed when moving the unit to prevent tipping. Use cardboard shipping material or plywood under unit until it is installed in the operating position to protect floor surface.

Page 5

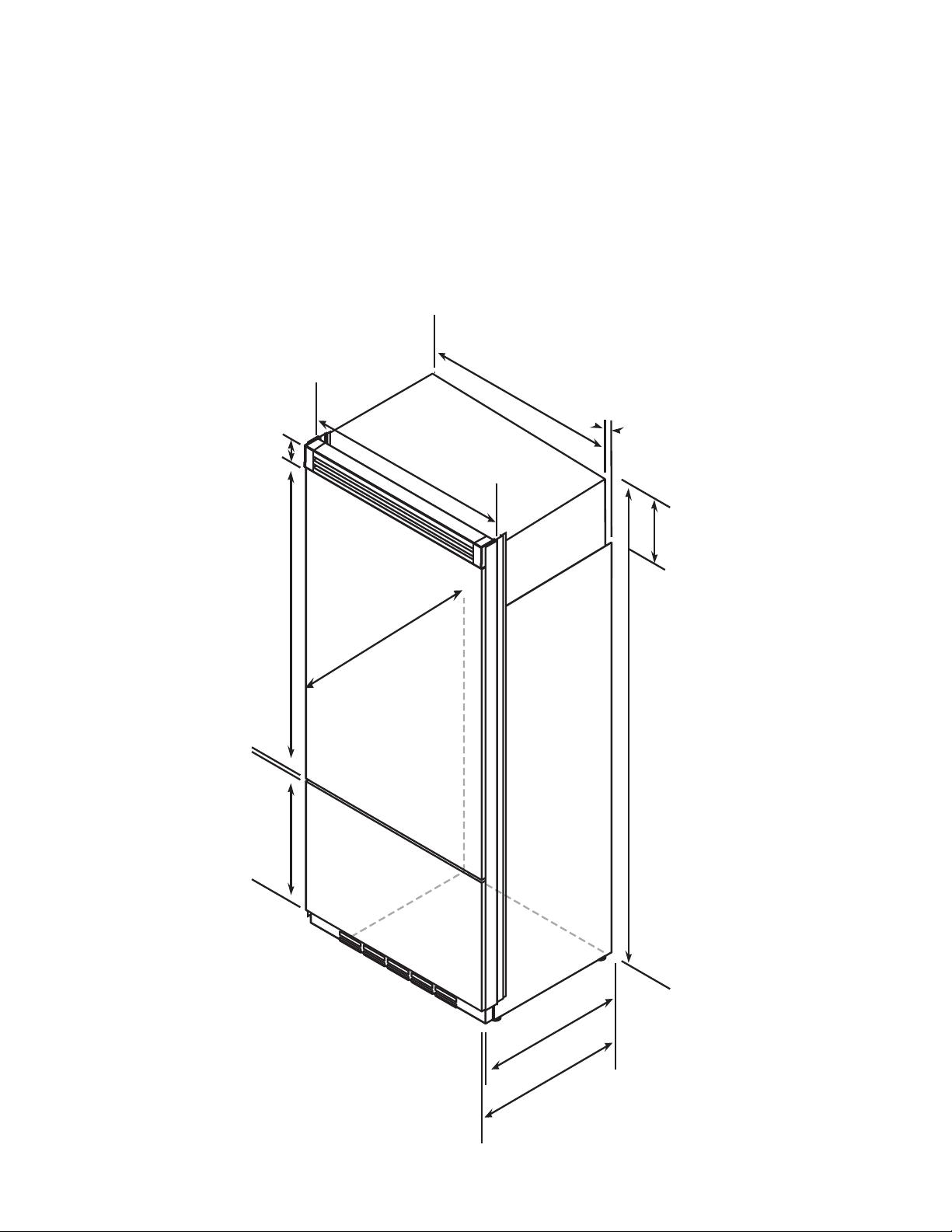

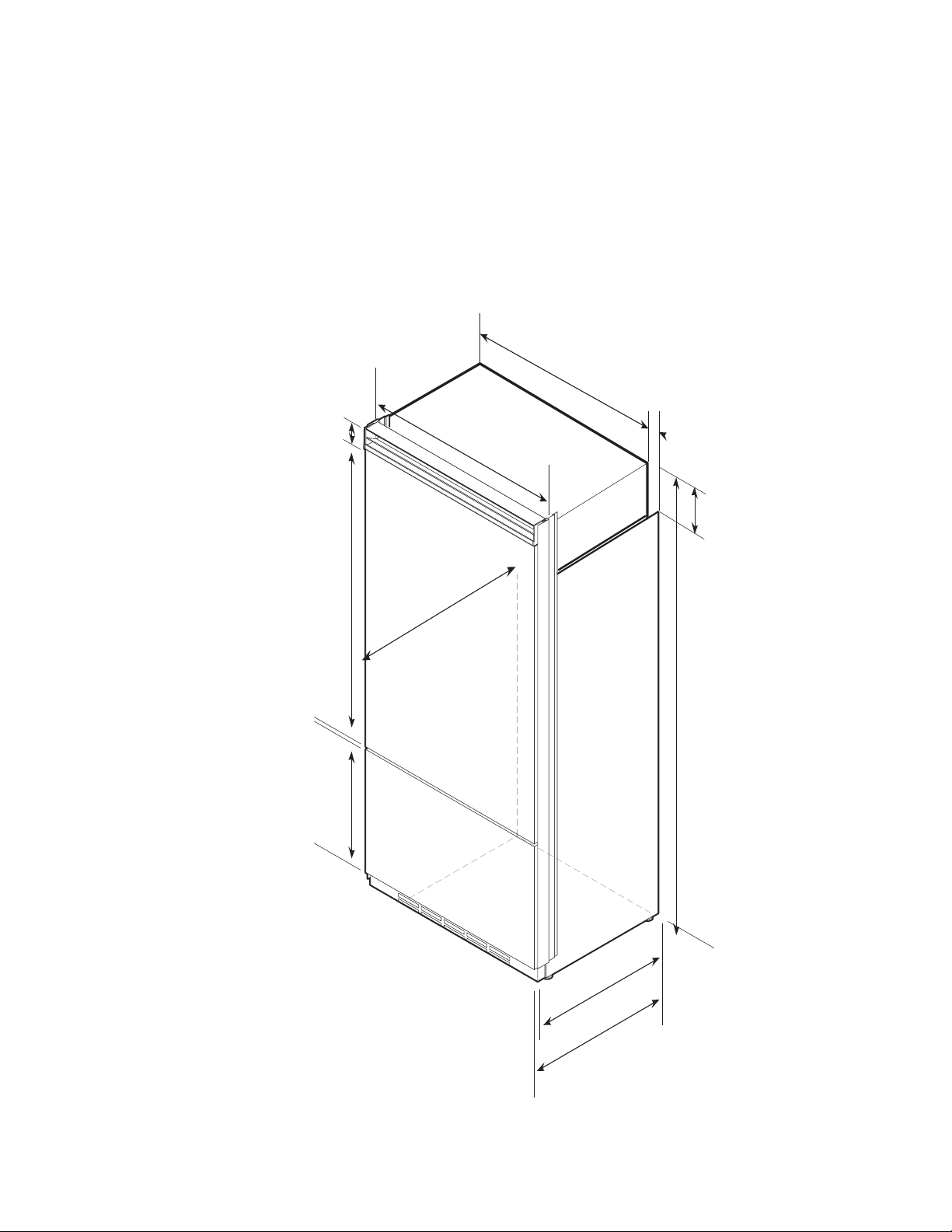

Custom Panel Dimensions (Bottom-Freezer)

36” Bottom-Freezer

51-7/8”

(131.8 cm)

23-1/16”

(58.6 cm)

3-19/32”

(9.1 cm)

82-3/4”

(210.2 cm)

min.

84-1/16”

(213.5 cm)

max.

Measurement to end

of handle varies

(locally supplied hardware)

23-3/16”

(58.9 cm)

24”

(61.0z cm)

35”

(88.9 cm)

36”

(91.4 cm)

9-5/32”

(23.3 cm)

1-1/2”

(3.8 cm)

Page 6

Specifications (Bottom-Freezer)

36” Bottom-Freezer

Description MP36BF2

Overall width 36” (91.5 cm) Overall height (from bottom) 82-3/4” (210.2 cm) min. to 84-1/16” (213.5 cm) max. Overall depth (from rear) To front edge of side trim: 23-3/16” (58.9 cm)

To front of top grille: 24” (61.0 cm)

Cutout width 36” (91.5 cm) Cutout height 82-7/8” (210.5 cm) min. to 84-1/16” (213.5 cm) max. Cutout depth 24” (61.0 cm) min.* Electrical requirements 115 volt, 60 Hz, 15 amp dedicated circuit; 3-wire cord with

grounded 3-prong plug attached to product Maximum amp usage 9.9 amps Inlet water requirements 1/4” copper tubing inlet waterline; minimum 20 psi;

maximum 120 psi

Overall interior dimensions

Refrigerator 15.3 cu. ft. (434 liters) Freezer 5.1 cu. ft. (145 liters)

Total capacity 20.4 cu. ft. (579 liters) Maximum panel weight Fresh food 45 lbs. (20.4 kg) Freezer 20 lbs. (9.0 kg) Approximate shipping weight 500 lbs. (227.3 kg)

*Note: Custom panel models fit flush in 25” (63.5 cm) deep cabinet openings. They can be installed in standard 24” (61.0 cm) deep openings. The door faces and top grille will protrude 3/4” (1.9 cm) into the room.

Page 7

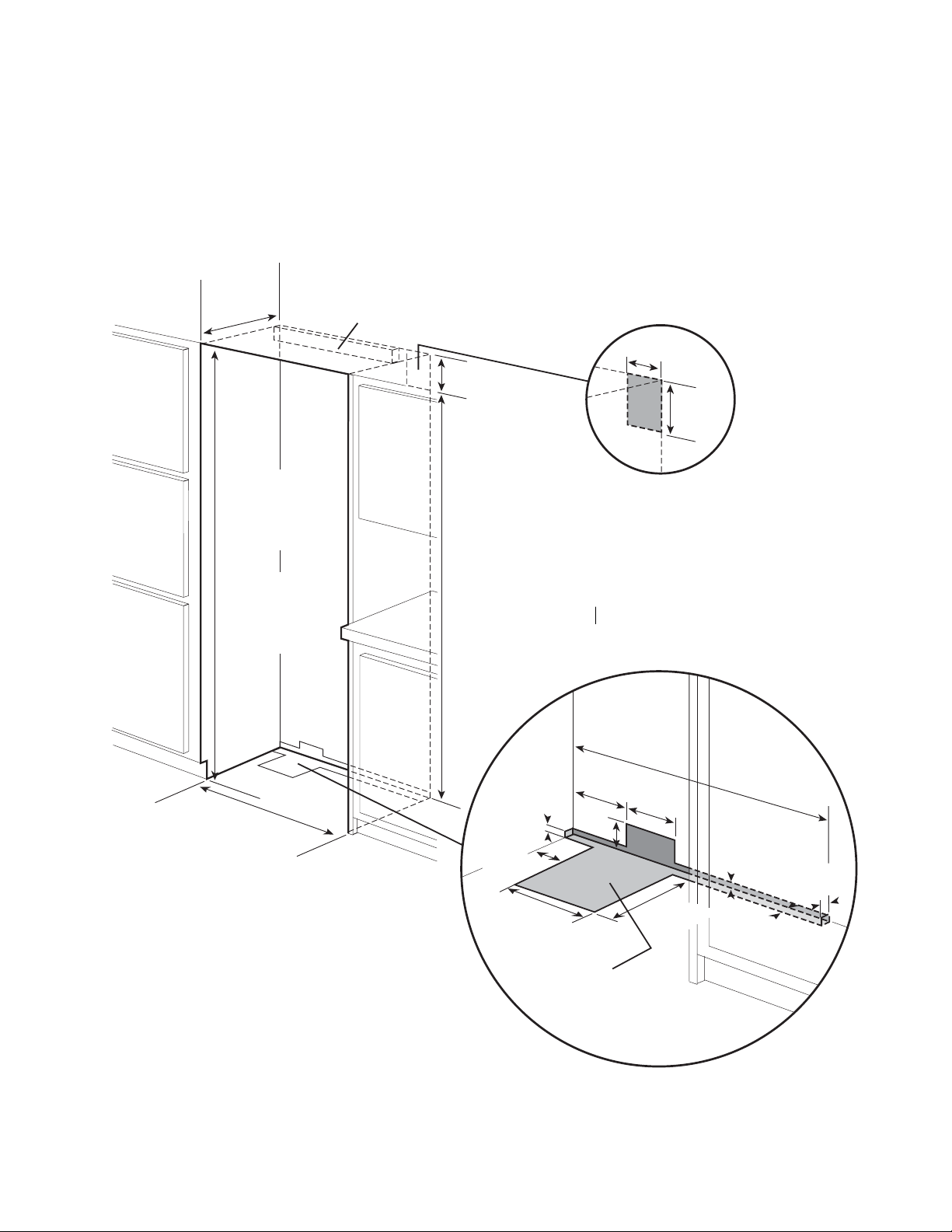

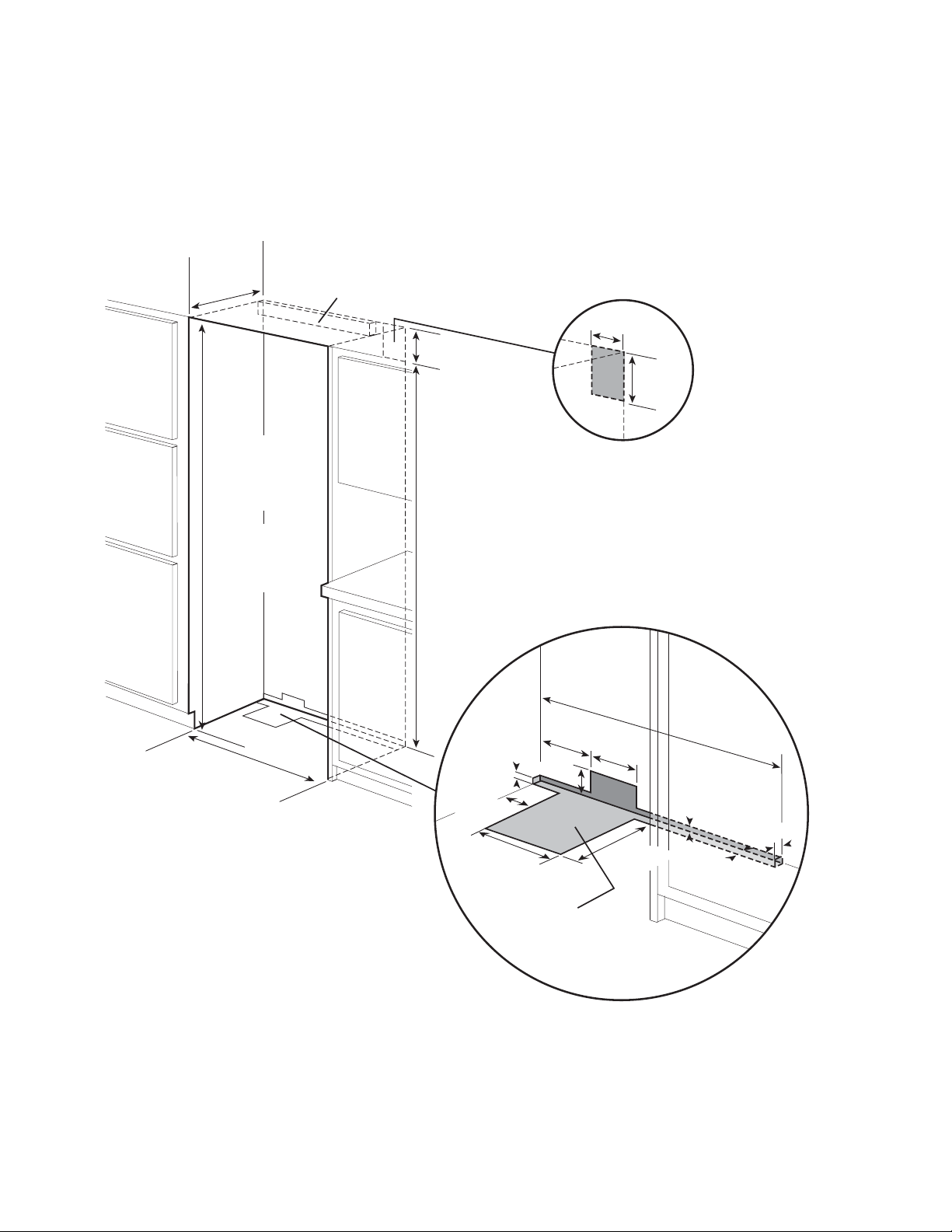

Cutout Dimensions (Bottom-Freezer)

36” Bottom-Freezer

24”

(61.0 cm)

82-7/8”

(210.5 cm) min.

anti-tip board &

opening height

84-1/16”

(213.5 cm) max.

anti-tip board &

opening height

(91.5 cm)

6”

See anti-tip board installation

9”

(22.9 cm)

73-3/8”

(186.4 cm)

5/8”

(1.5 cm)

Electric Outlet Location

6”

(15.2 cm)

9”

(22.9 cm)

Water Line Entry Area

36”

7-5/8”

(19.4 cm)

3”

(7.6 cm)

(91.5 cm)

6-3/4”

(17.1 cm)

3-5/8”

(9.2 cm)

(27.3 cm)

10-3/4”

water line entry

Optional floor

10-1/2”

(26.7 cm)

5/8”

(1.5 cm)

1”

(2.5 cm)

5/8”

Page 8

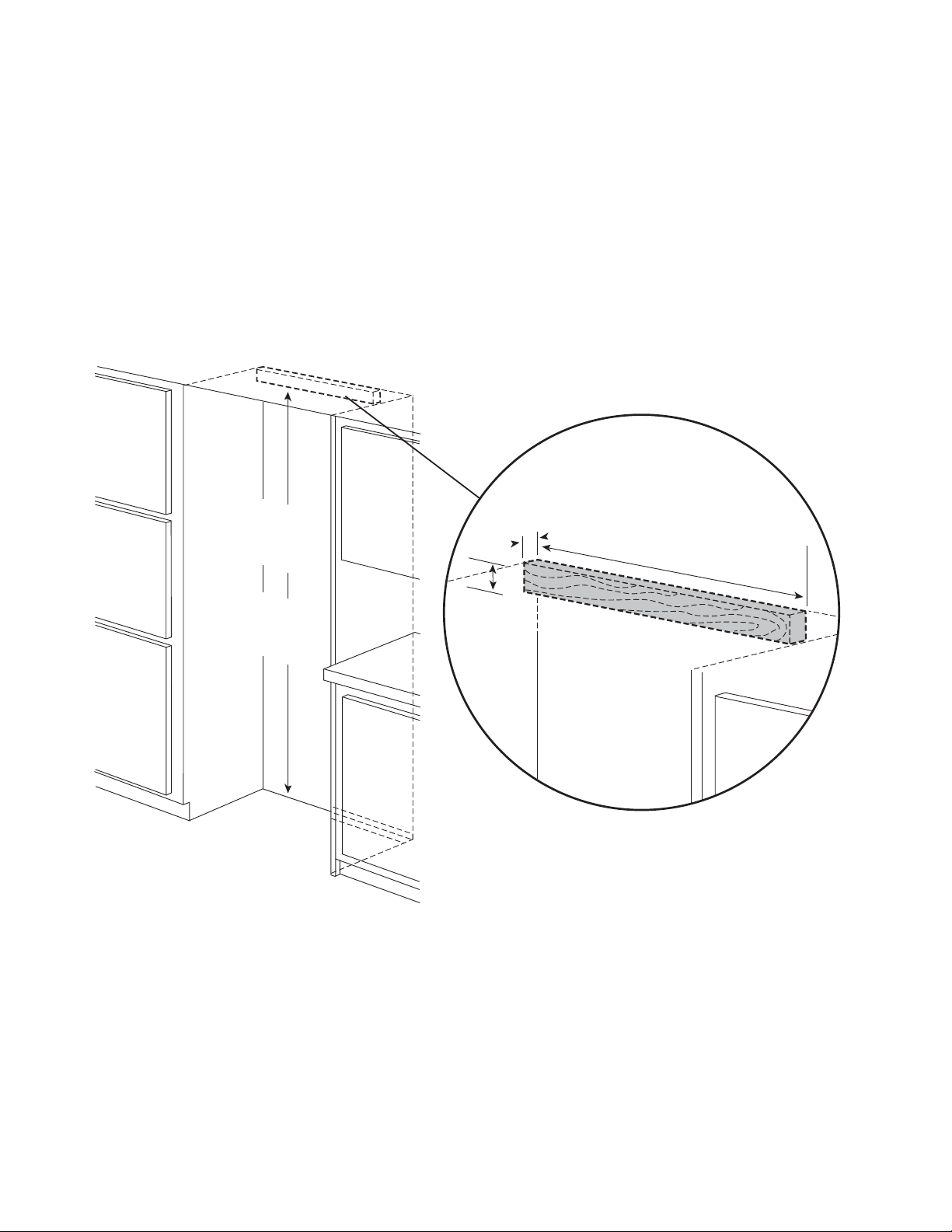

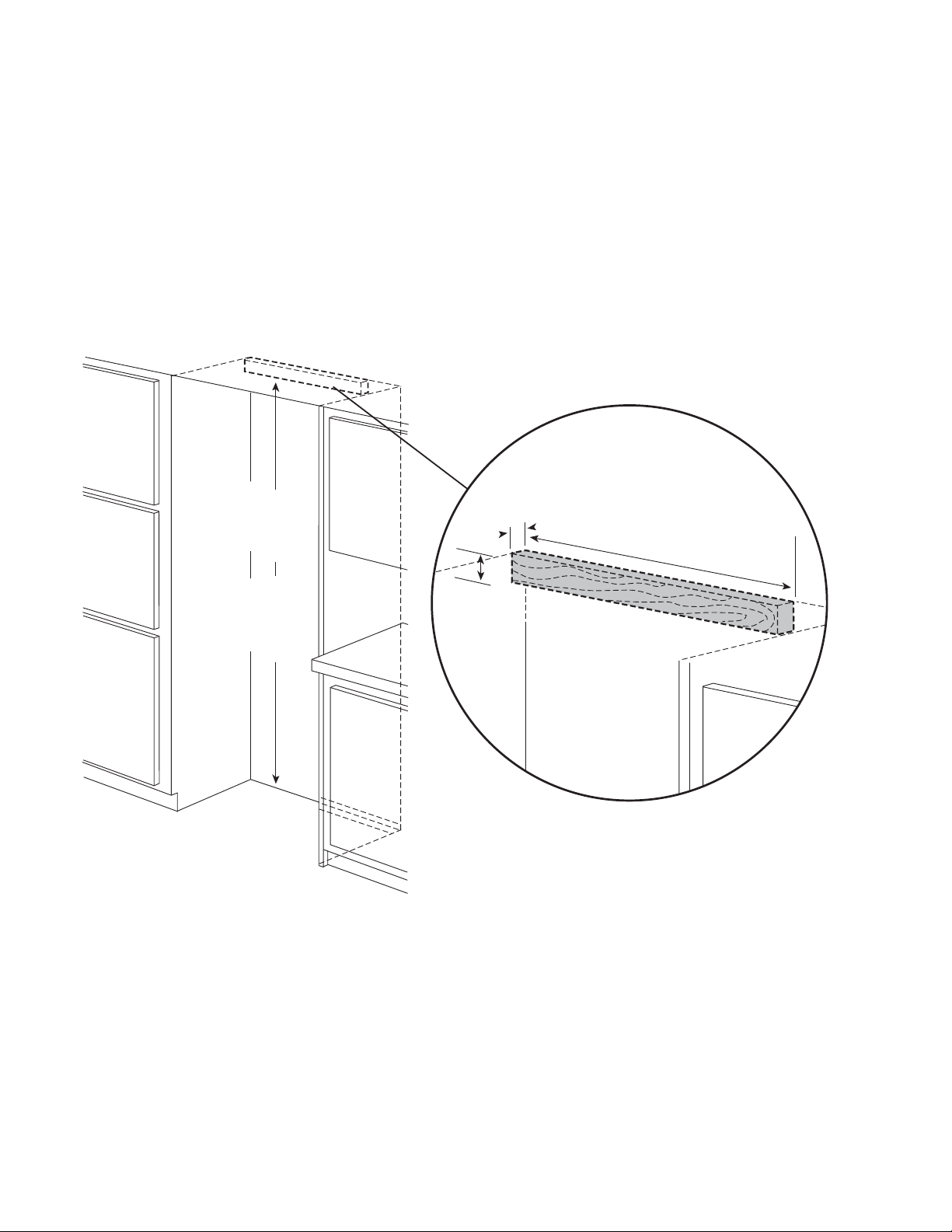

Anti-Tip Dimensions

(Bottom-Freezer)

One 2”x 4” mounting board 1-1/2” (3.8 cm) x 3-1/2” (8.9 cm)

Note: If unit is installed deeper than 24” (61.0 cm), then shim behind the mounting board by the difference.

Note: Top of unit must be placed firmly under anti-tip board.

Bottom of anti-tip board is 3-7/8” (9.8 cm) below opening height.

Anti-Tip Location

79-3/8”

(201.6 cm) min.

to bottom of anti-tip board

80-1/2”

(204.6 cm) max.

to bottom of anti-tip board

29”

(73.7 cm)

3-1/2”

(8.9 cm)

1-1/2”

(3.8 cm)

36” Bottom-Freezer

One 2”x4” mounting board 1-1/2” (3.8 cm) x 3-1/2” (8.9 cm)

Note: If unit is installed deeper than 24” (61.0 cm), then shim behind the mounting board by the difference.

Bottom of anti-tip board is 3-7/8” (9.8 cm) below the opening height.

Note: Top of unit must be placed firmly under anti-tip board.

Page 9

5/8”

(1.6 cm)

5/8”

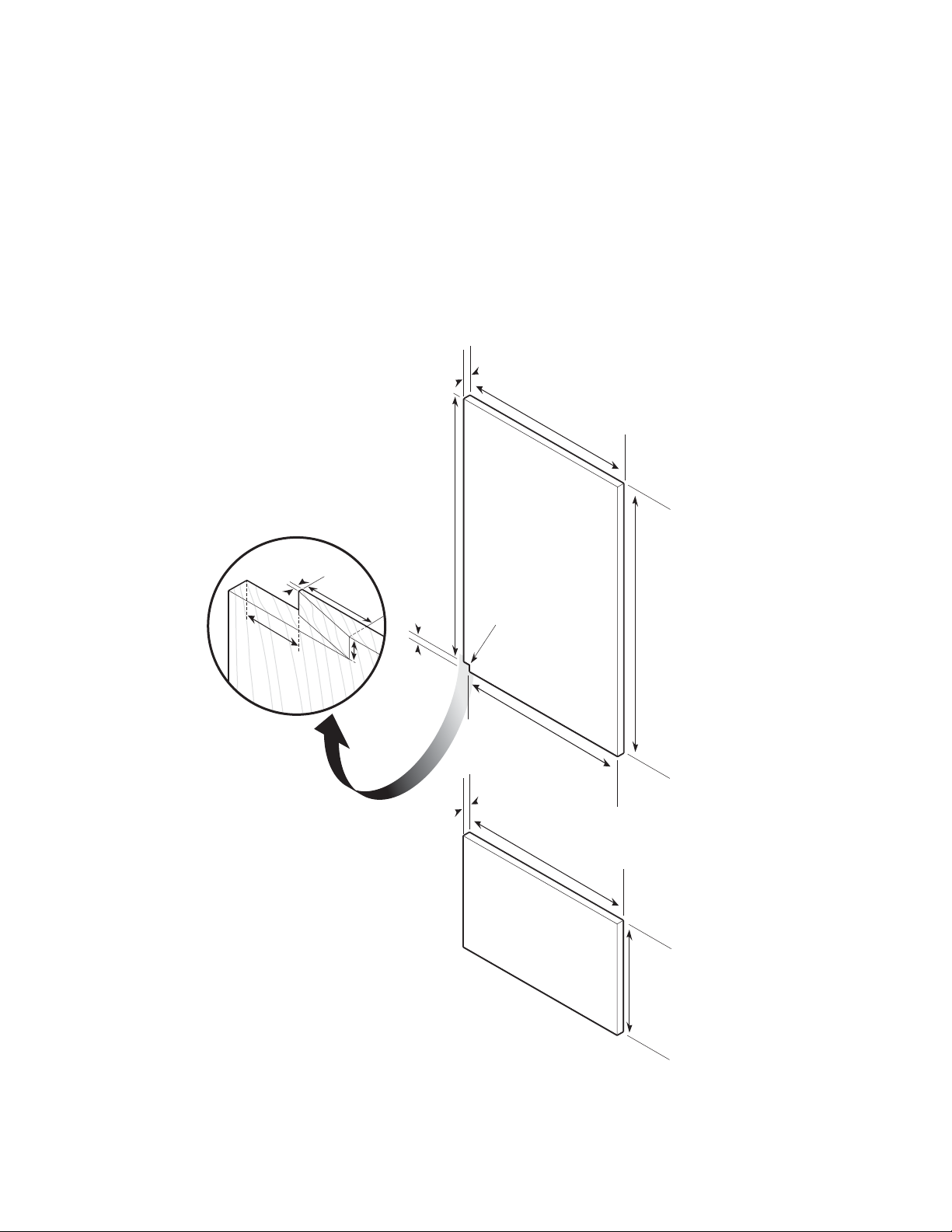

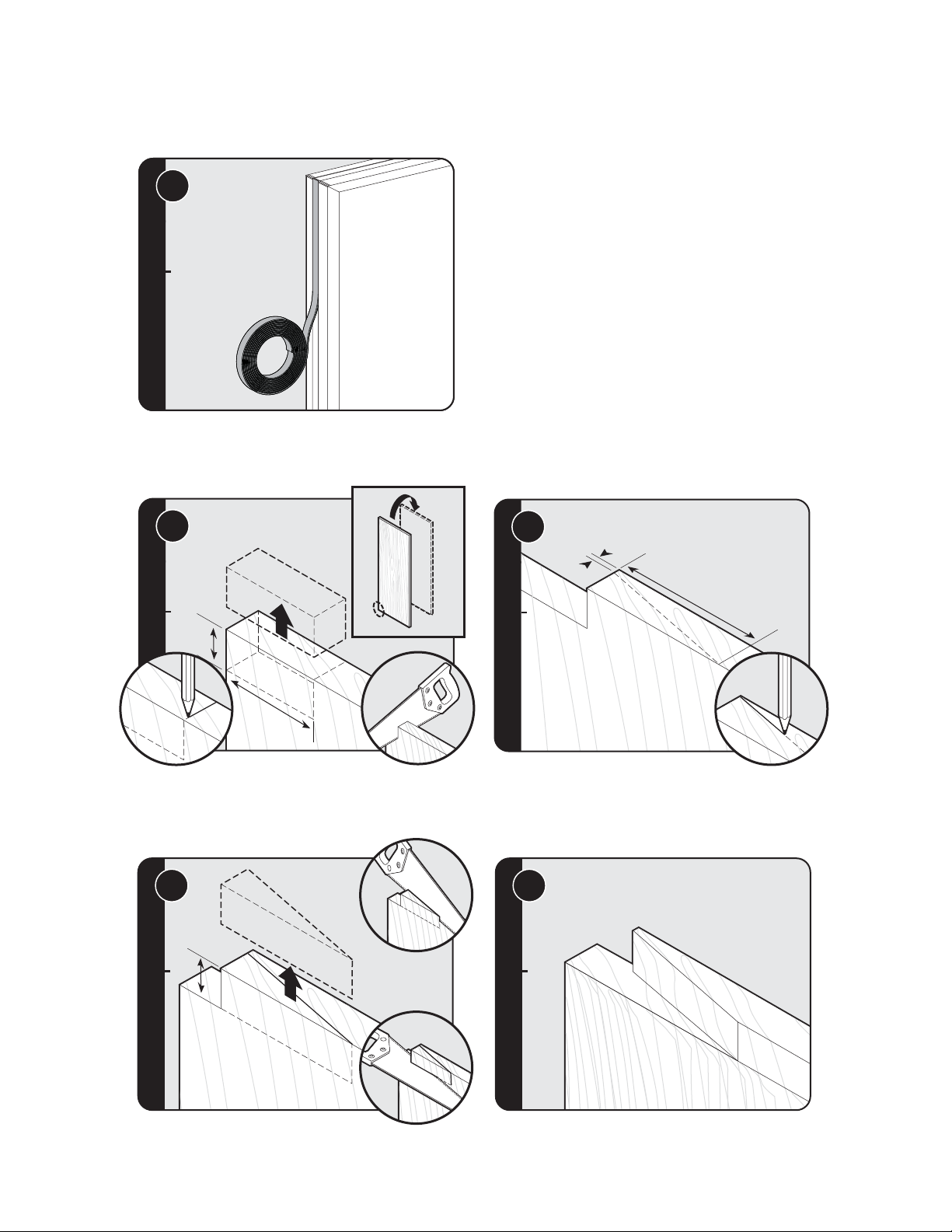

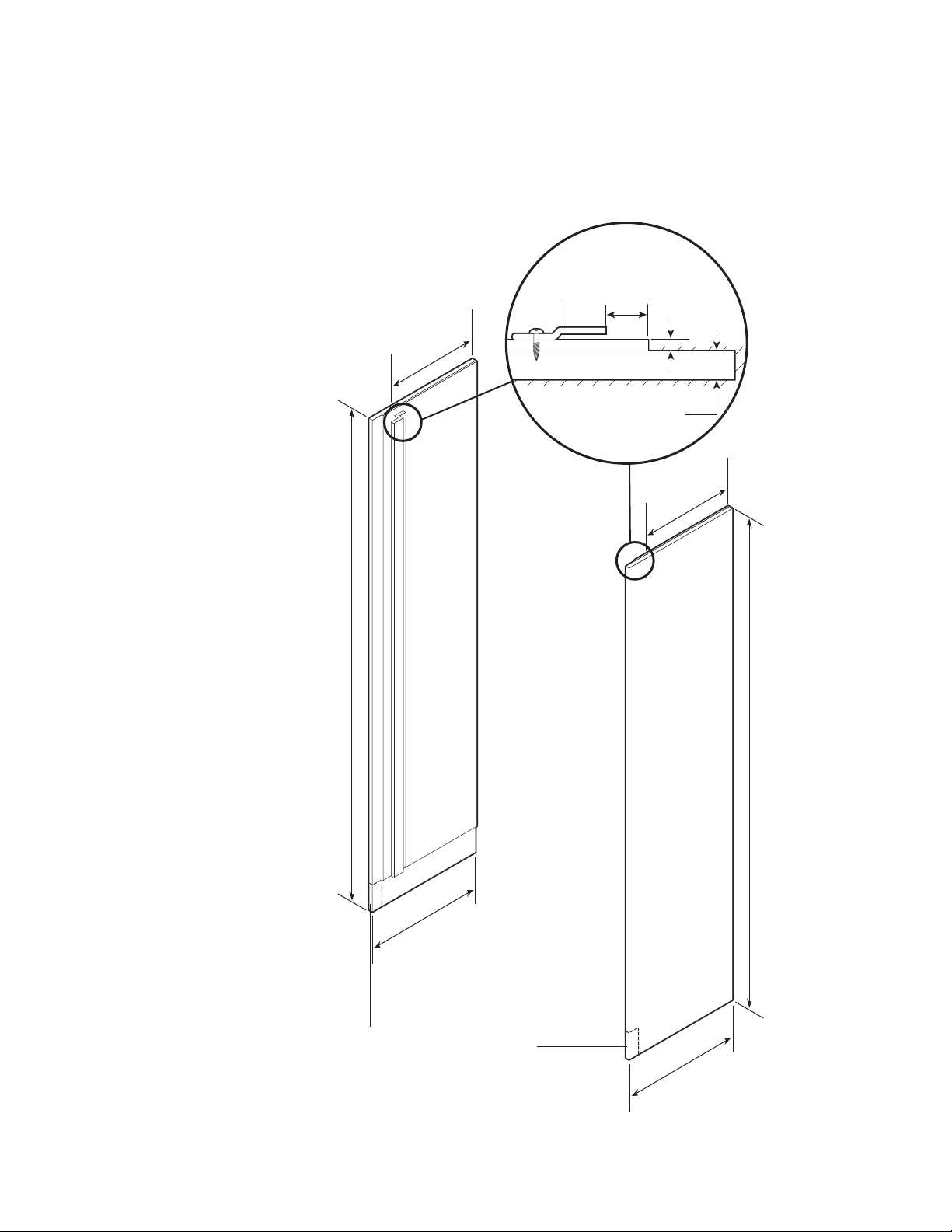

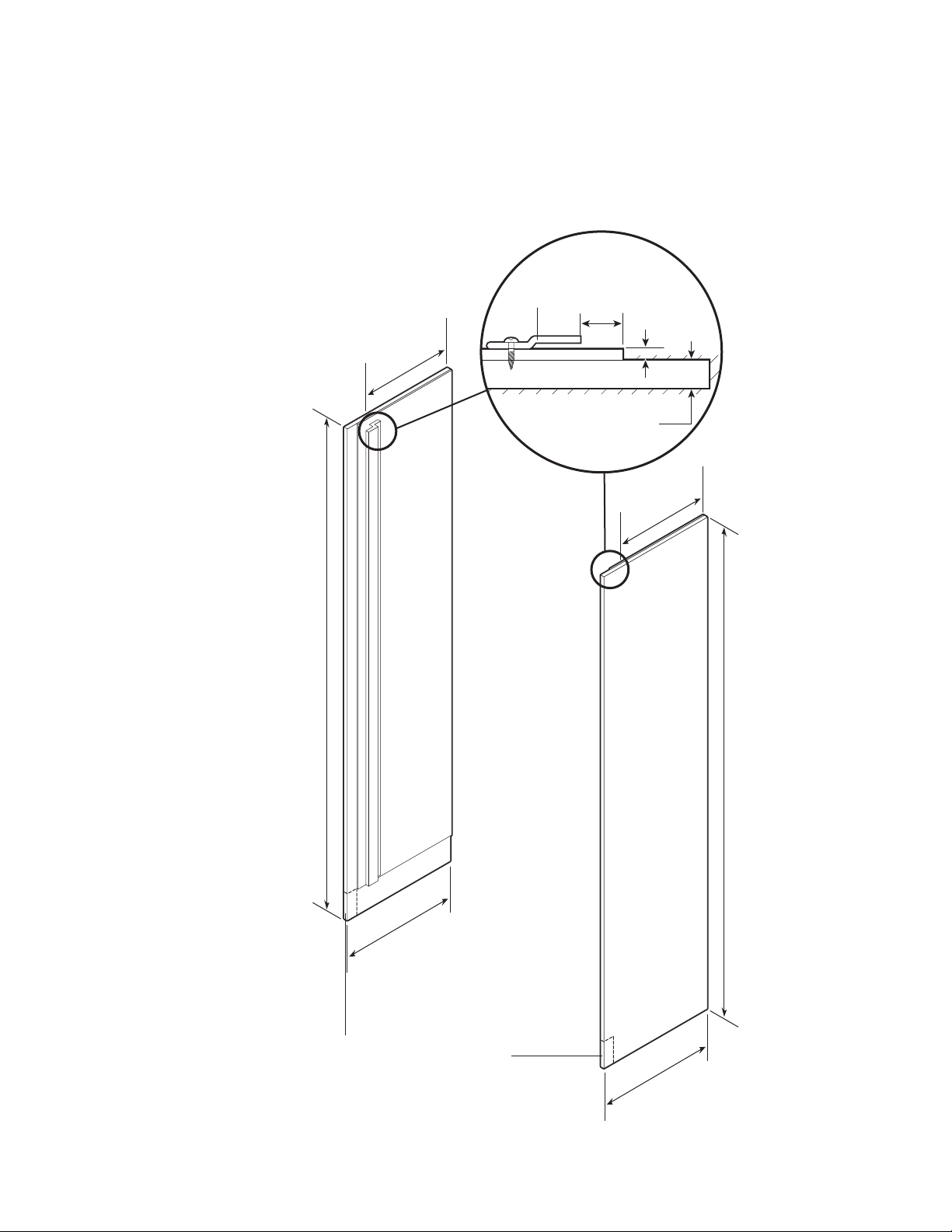

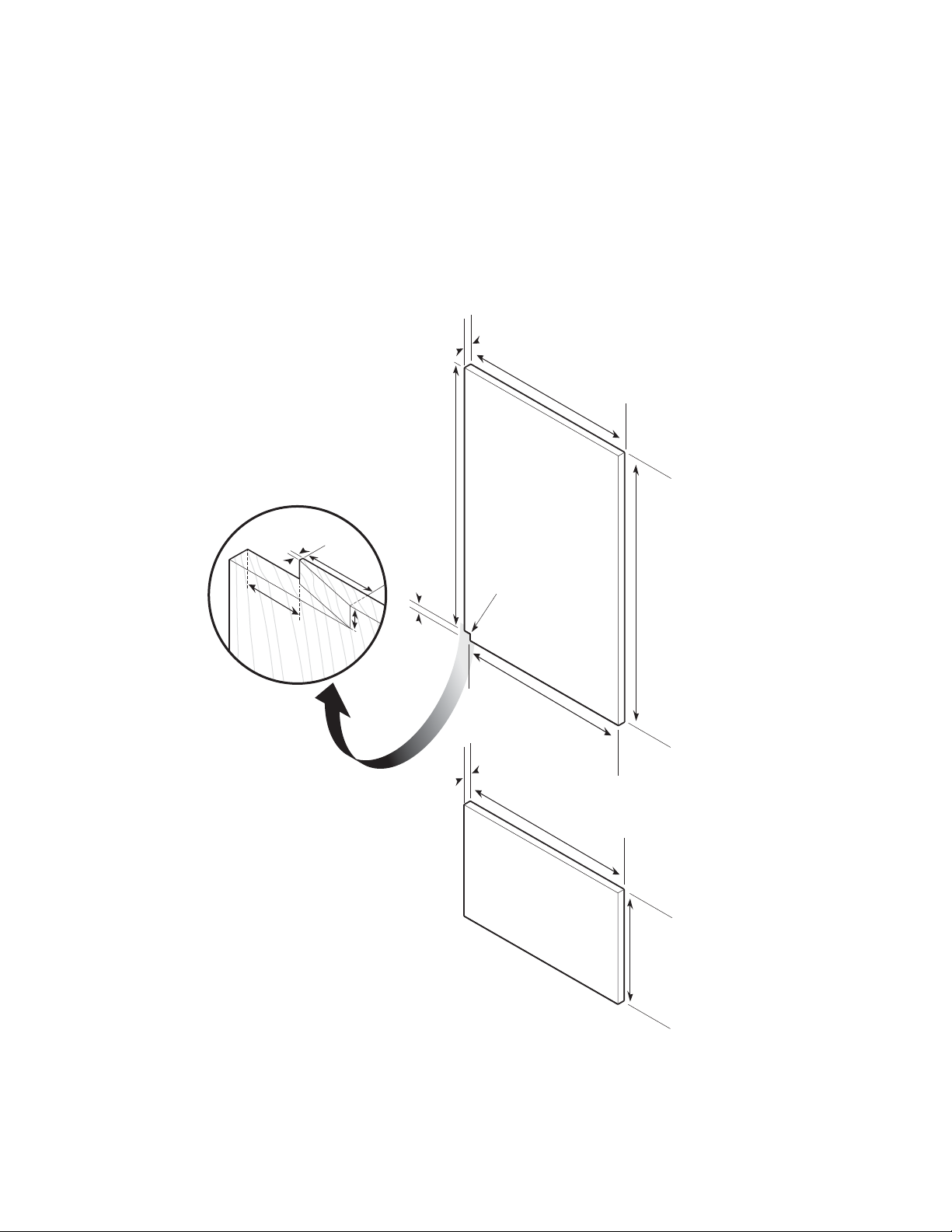

Custom Front Panel Dimensions (Bottom-Freezer)

36” Custom Panels

Note: Panel overlays must be dry, solid, straight

one-piece panels. The use of multiple panel pieces to achieve the dimensions is not recommended.

3”

(7.62 cm)

Note: Inset shown

upside down.

3/32”

1-13/16”

(.24 cm)

(4.60 cm)

5/8”

(1.6 cm)

3/4”

(1.9 cm)

51-1/4”

(130.2 cm)

5/8”

(1.6 cm)

3/4”

(1.9 cm)

35-1/4”

(89.5 cm)

Note: Corner notch is for left hinge door. Reverse for right hinge. See page 54 for cutout instructions.

32-1/4” to notch

(81.9 cm)

35-1/4”

(89.5 cm)

51-7/8”

(131.8 cm)

23-1/16”

(58.6 cm)

Page 10

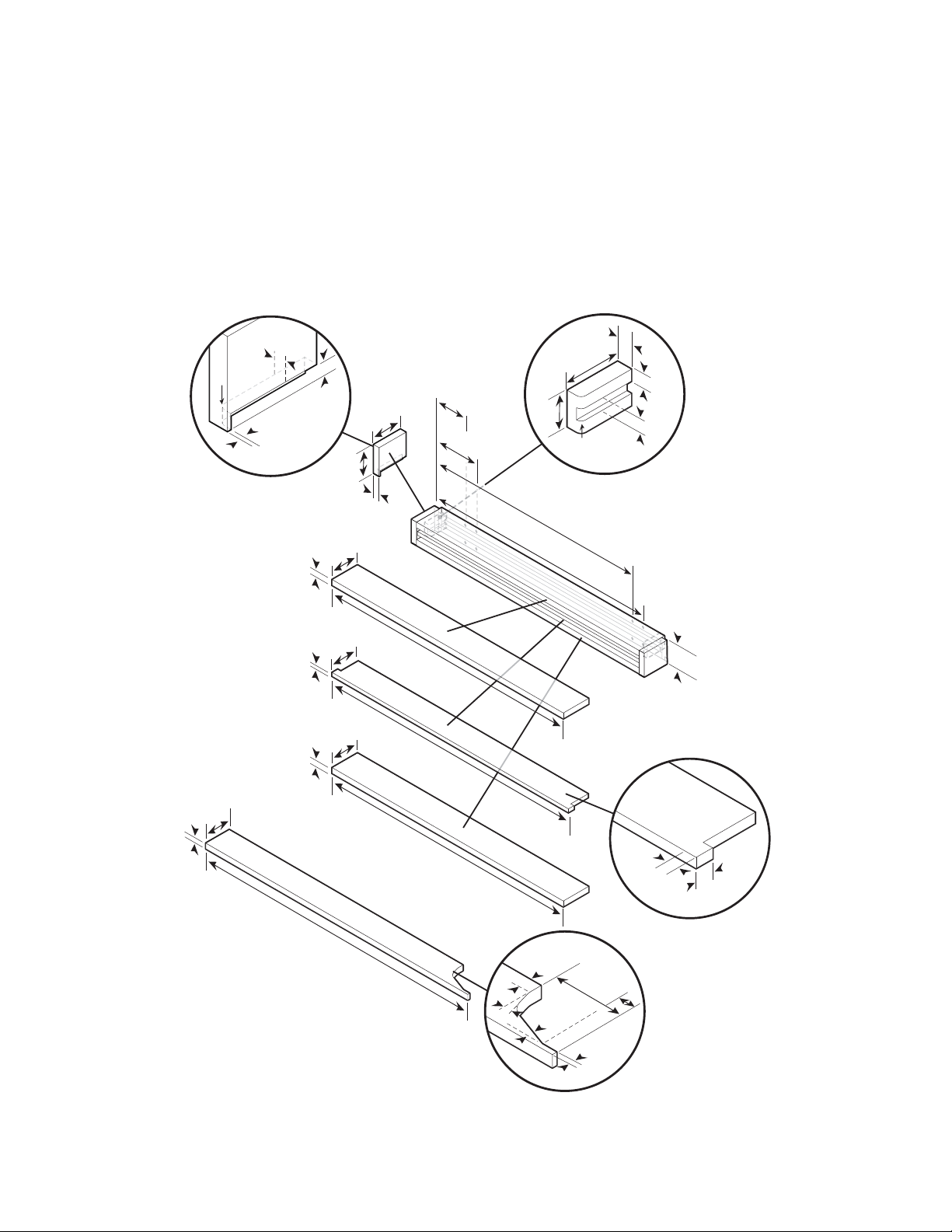

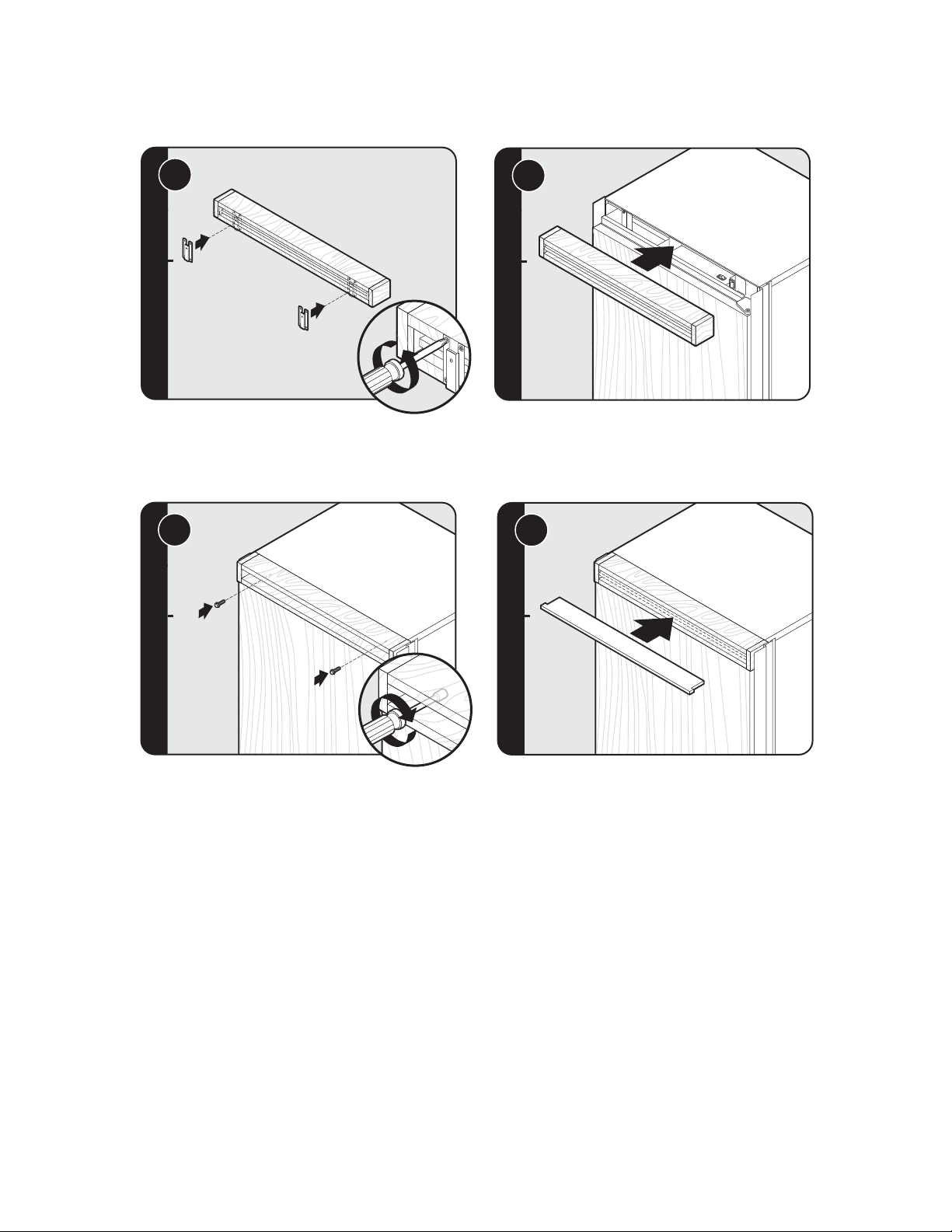

Custom Grille Dimensions (Bottom-Freezer)

1/4” Radius

(1.2 cm)

36” Custom Grille

Note: Optional hinge cover can be attached

using a strong VHB tape, countersunk wood screws or short nails from a nail gun.

1/2”

(1.27 cm)

2-3/4”

1/4” Radius

(1.2 cm)

(.64 cm)

1/8”

(.31 cm)

Reverse dimensions

for other end.

1/2”

(1.27 cm)

3”

(7.62 cm)

3”

(7.62 cm)

3/4”

(1.90 cm)

4-11/64”

(10.59 cm)

5-17/32”

(14.10 cm)

(3.81 cm)

30-27/32”

(78.34 cm)

1-1/2”

(6.98 cm)

1/4” Radius

(.64 cm)

(1.90 cm)

1/2”

(1.27 cm)

3/4”

1/2”

(1.27 cm)

3/4”

1/2”

(1.27 cm)

3-1/8”

(7.93 cm)

(1.90 cm)

1/2”

(1.27 cm)

3/4”

(1.90 cm)

(7.62 cm)

2-7/8

(7.3 cm)

(7.62 cm)

Optional hinge cover

35-1/2”

(90.17 cm)

3”

32-3/16”

(81.75 cm)

34”

(86.36 cm)

2-1/8”

(5.4 cm)

33-15/16”

(86.20 cm)

1/2”

27/32”

(.84 cm)

(1.27 cm)

7/8”

(2.22 cm)

34”

(86.36 cm)

16.5˚

(1.

6”

42 cm)

3-25/32”

(9.60 cm)

20.0˚

1/4”

(.635 cm)

Page 11

1/4” Radius

(1.2

cm)

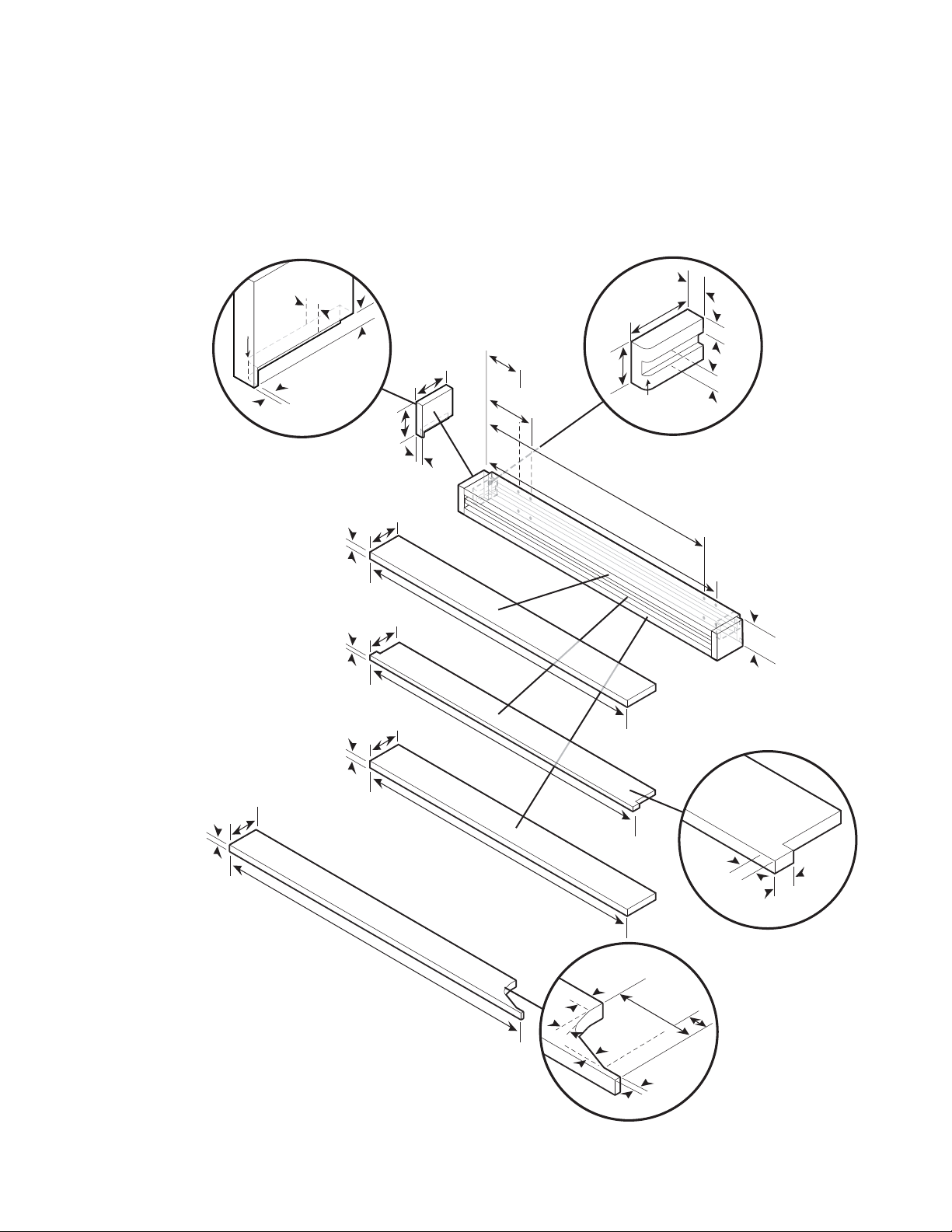

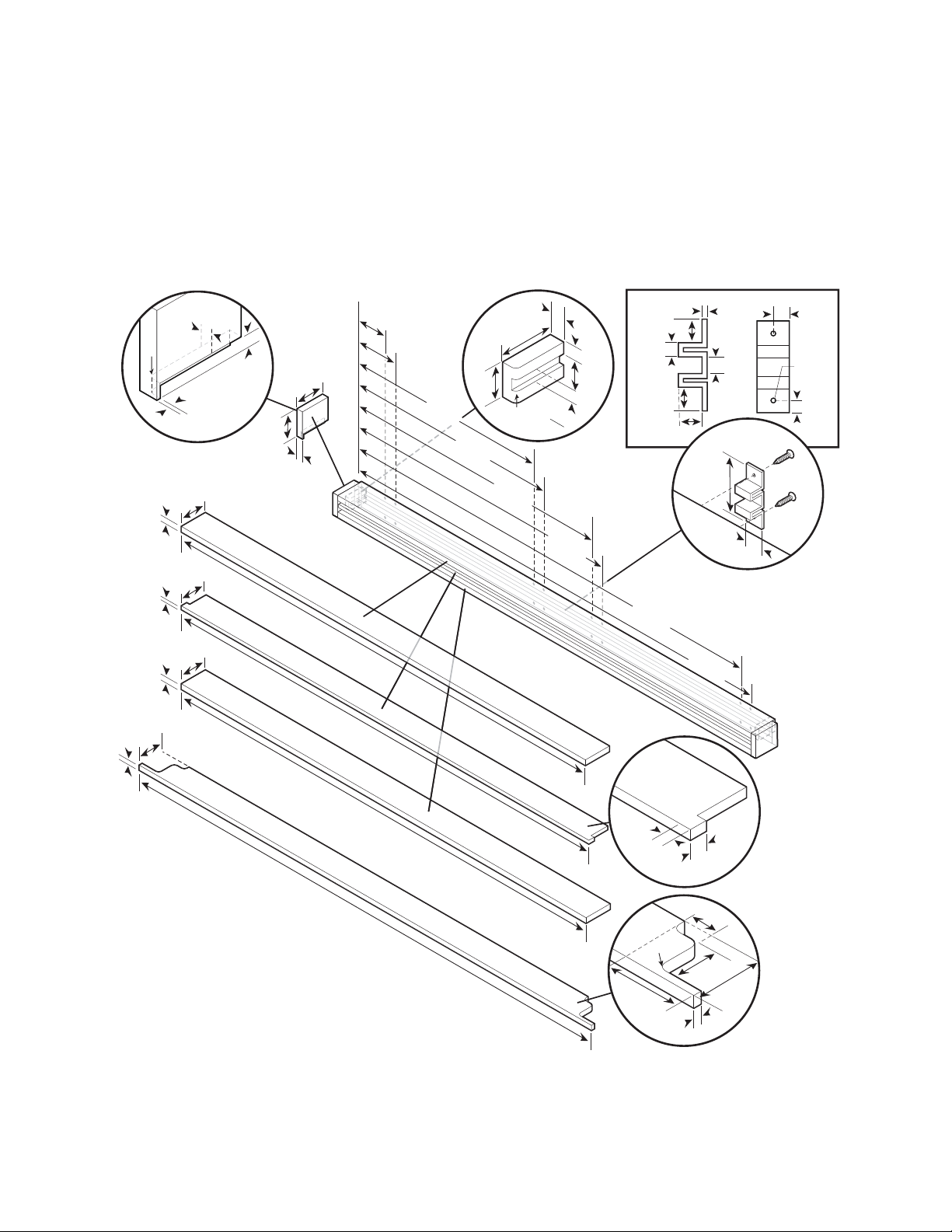

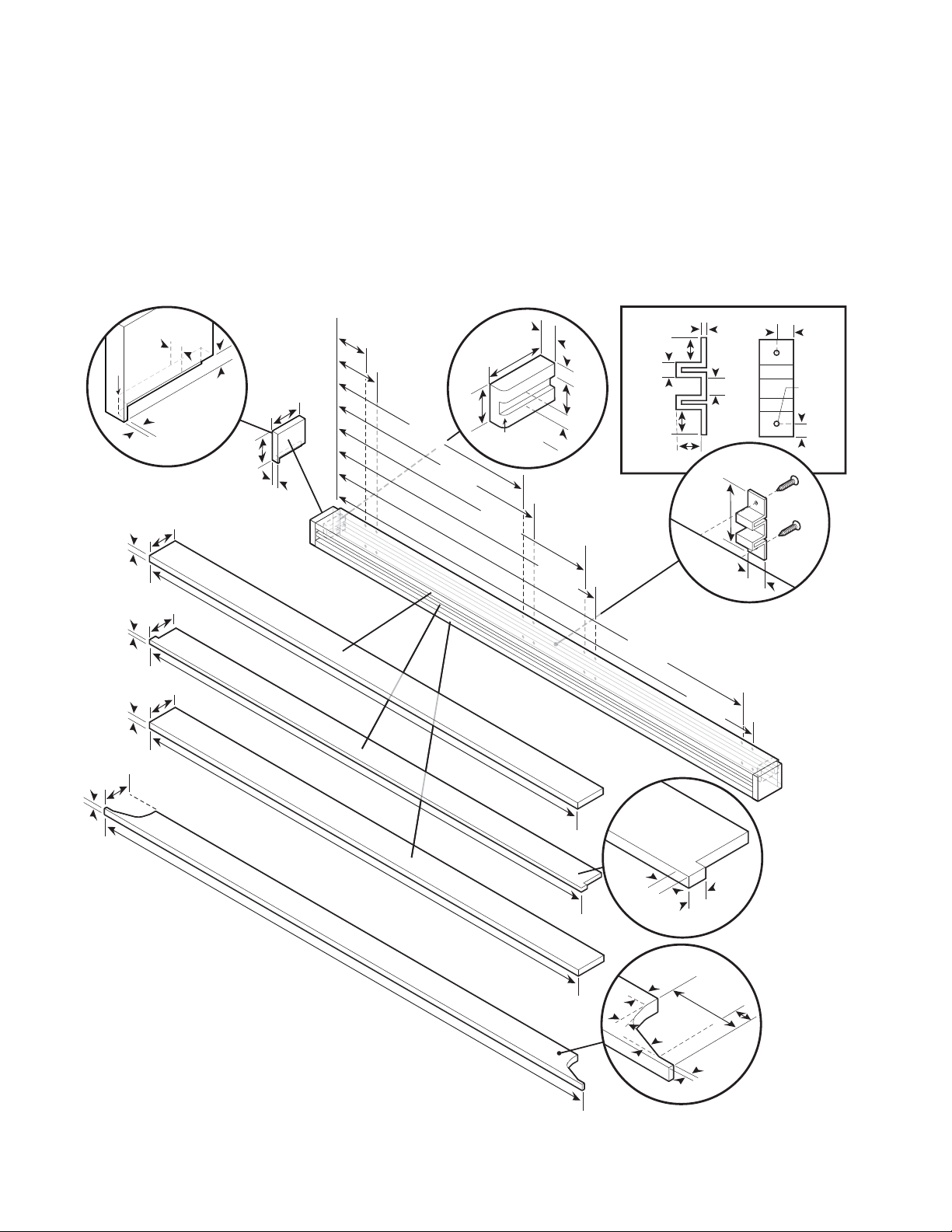

Custom Grille Dimensions (Bottom-Freezer)

Dual 36” Custom Grille

Note: Optional hinge cover can be attached

using a strong VHB tape, countersunk wood screws or short nails from a nail gun.

(1.90 cm)

(1.27 cm)

(1.90 cm)

1/2”

(1.27 cm)

1/4” Radius

(1.2 cm)

(.64 cm)

1/8”

(.31 cm)

Reverse dimensions

for other end.

3/4”

1/2”

3/4”

3”

(7.62 cm)

2-7/8”

(7.3 cm)

3”

(7.62 cm)

3-1/8”

(7.93 cm)

1/2”

(1.27 cm)

(7.62 cm)

3”

(7.62 cm)

3/4”

(1.90 cm)

4-3/16”

(10.61 cm)

70”

(177.80 cm)

69-15/16”

(177.64 cm)

5-17/32”

(14.04 cm)

30-27/32”

(78.34 cm)

1-1/2”

(3.81 cm)

32-3/16”

(81.75 cm)

2-3/4”

(6.98 cm)

1/4” Radius

(.64 cm)

40-3/16”

(102.05 cm)

(1.90 cm)

1/2”

(1.27 cm)

41-17/32”

(10 5.48 cm)

3/4”

1/2”

(1.27 cm)

(1.90 cm)

13/32”

(1.03 cm)

3/4”

(1.90 cm)

3/4”

(1.90 cm)

66-27/32”

(169.78 cm)

3/4”

1/8”

(.32 cm)

9/16”

(1.43 cm)

Grille support

2-7/8”

(7.30 cm)

1”

(2.54 cm)

Note: This part should be located at the center of the grille. If desired, two per grille can be used by dividing the length of the grille into thirds.

68-3/16”

(173.2 cm)

1/2”

(1.27 cm)

R 3/32”

(0.09 cm)

3/8”

(0.38 cm)

70”

(177.80 cm

Optional hinge cover

71-1/2”

(181.61 cm)

1/2”

(1.27 cm)

16.5˚

9/16”

(1.42 cm)

(9.60 cm)

20.0˚

3 25/32”

1/4”

7/8”

(2.22 cm)

27/32”

(.84 cm)

(.635 cm)

Page 12

25”

(63.5 cm)

countertop

depth

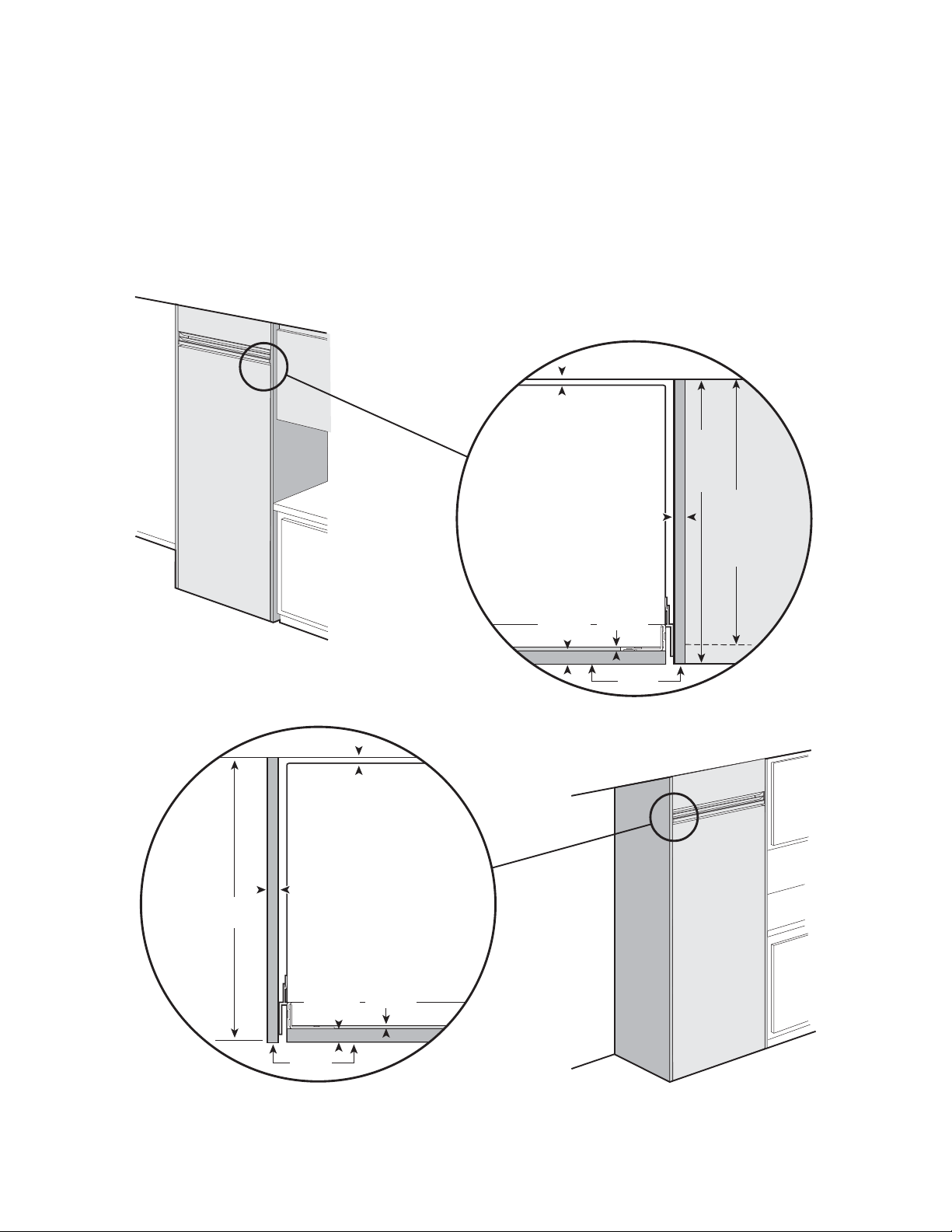

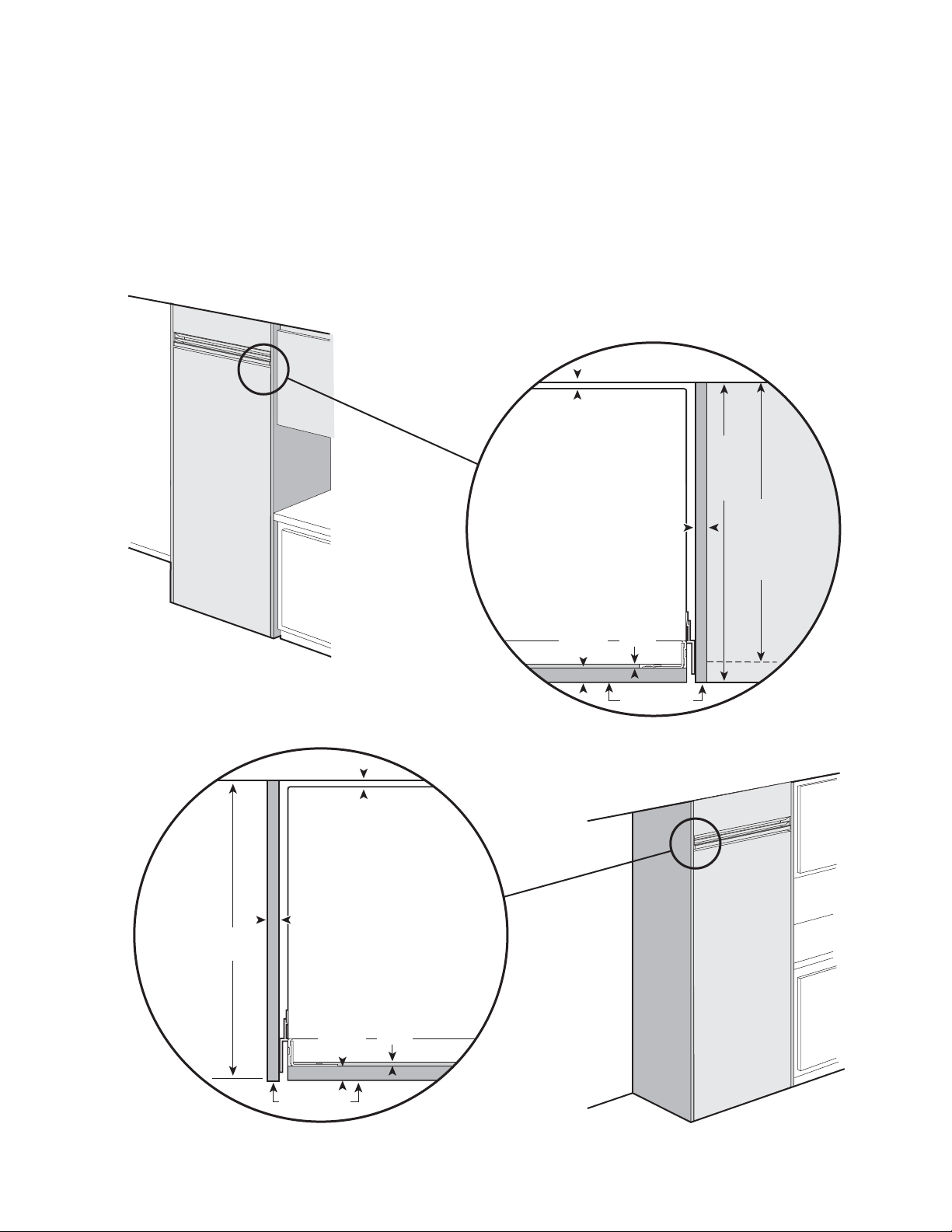

Cabinet Information

Custom panel models, (with 3/4” [1.9 cm], thick panels and custom handles locally supplied), fit flush in 25” (63.5 cm) deep (countertop depth) cabinet openings with no protrusion into room except custom handles

Top View

Wall

1/4”

(.63 cm) space if

25” (63.5 cm)

cabinet depth

is used

full end panel

3/4”

(1.9 cm)

25”

(63.5 cm)

countertop

depth

(61.0 cm)

standard

cabinet

depth

24”

25”

(63.5 cm)

Top View

Wall

3/4”

(1.9 cm) full end panel

Flush

1/4”

(.63 cm) space if

25” (63.5 cm)

cabinet depth

is used

3/4”

(1.9 cm)

overlay

panel

(0.3 cm)

1/8”

foam

Door

3/4”

(1.9 cm)

overlay

panel

Door

1/8”

(0.3 cm)

foam

Flush

Page 13

3/4”

(1.9 cm)

End panel

1”

(2.5 cm)

1/4”

(0.6 cm)

Z-Bracket

Custom Side Panel Dimensions

*Note: Depending on how high leveling feet are raised, and cabinet enclosure height.

Note: Adding 3/4”

(1.9 cm) side panels adds an additional 3/4” (1.9 cm) to the overall width of the product for each side panel used.

Note: Requires side panel hardware kit (SPHKDS).

21-3/4”

(55.2 cm)

82-7/8”

(210.5 cm

21-3/4”

(55.2 cm)

) min.

84-1/16”

(213.5 cm) max.*

Optional kickplate notch

(Dimensions determined by cabinets)

24”

(61.0 cm)

24”

(61.0 cm)

82-7/8”

(210.5 cm) min.

84-1/16”

(213.5 cm) max.*

Page 14

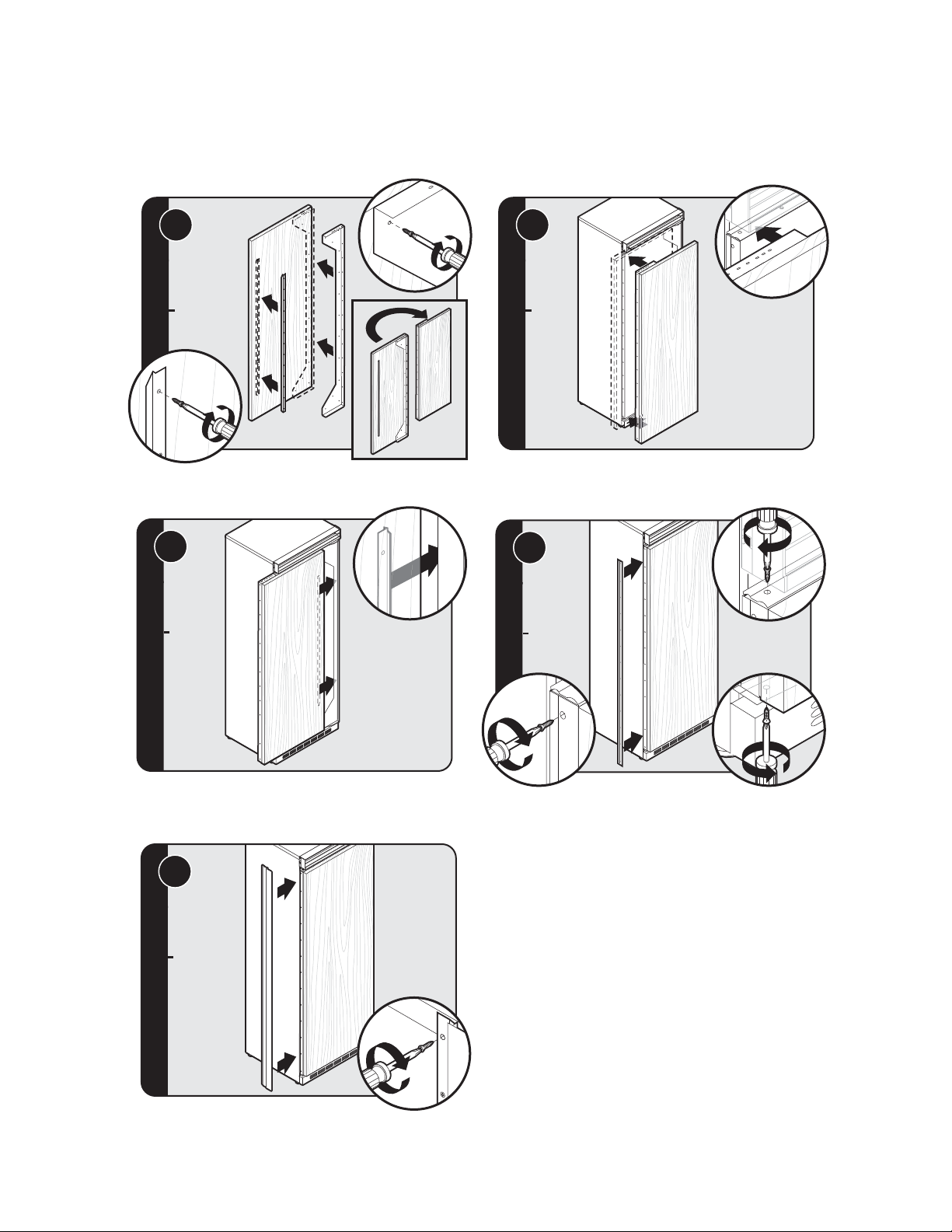

Custom Panel General Information

Custom finishing options

• All installations must allow for the refrigerator and freezer door to open a minimum of 90˚.

• For side wall or corner installation, allow for a standard 3” (7.6 cm) cabinet filler to assure door(s) opens 90˚.

Note: If a custom handle is used, a wider filler may be necessary.

• Panel thickness must not exceed 1” (2.5 cm) on hinge side. Thicker panels will interfere with door swing and clearance.

• Door panels should be installed after the refrigerator has been plugged in for at least 24 hours.

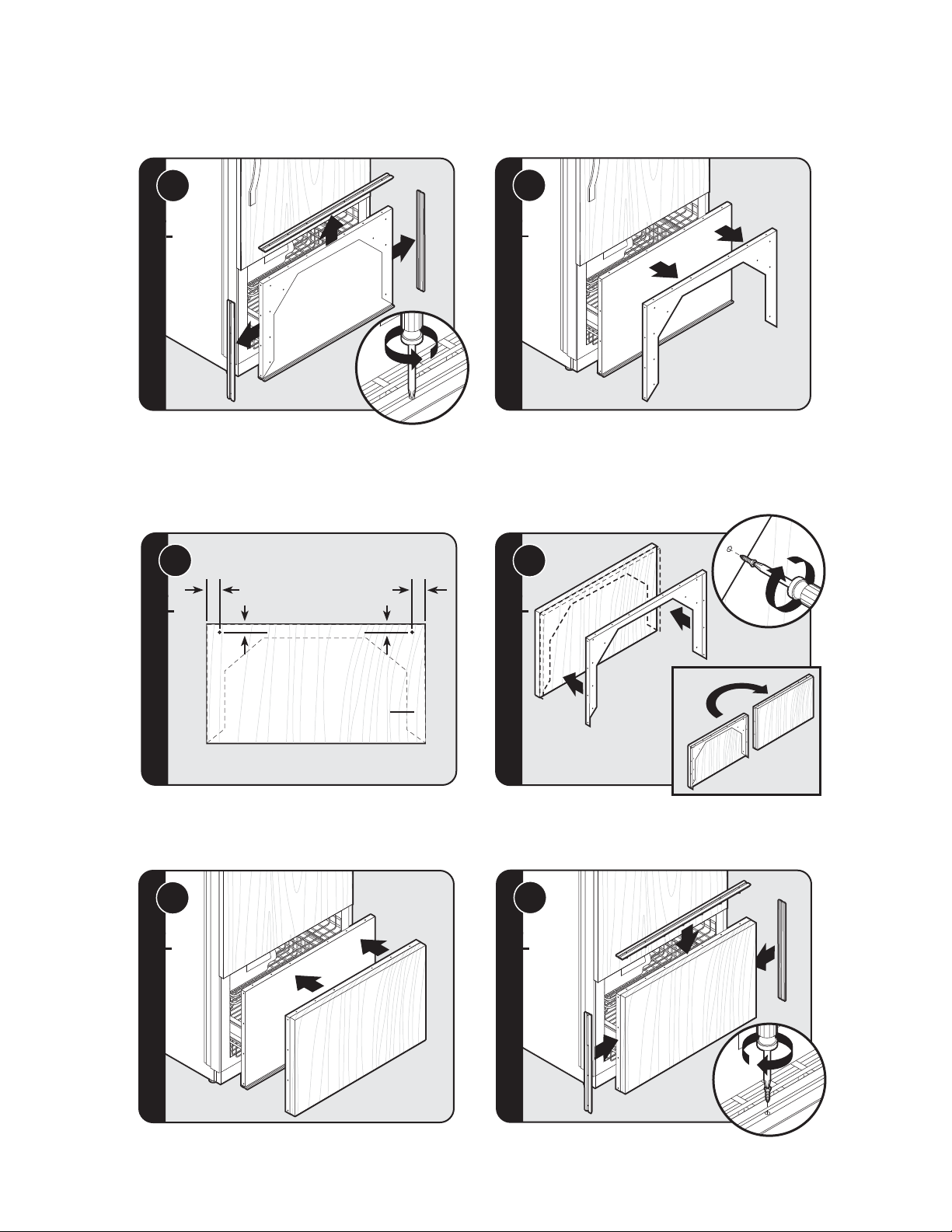

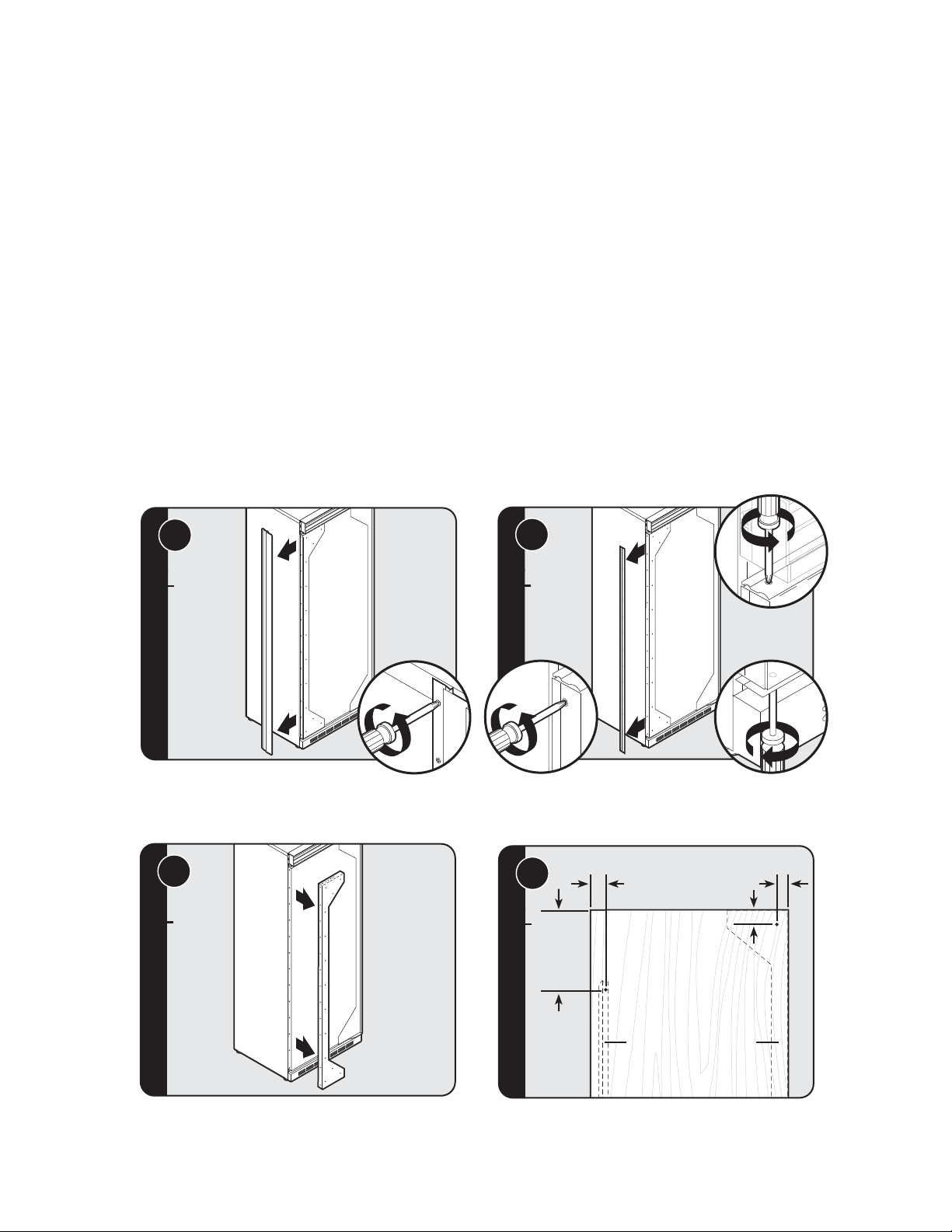

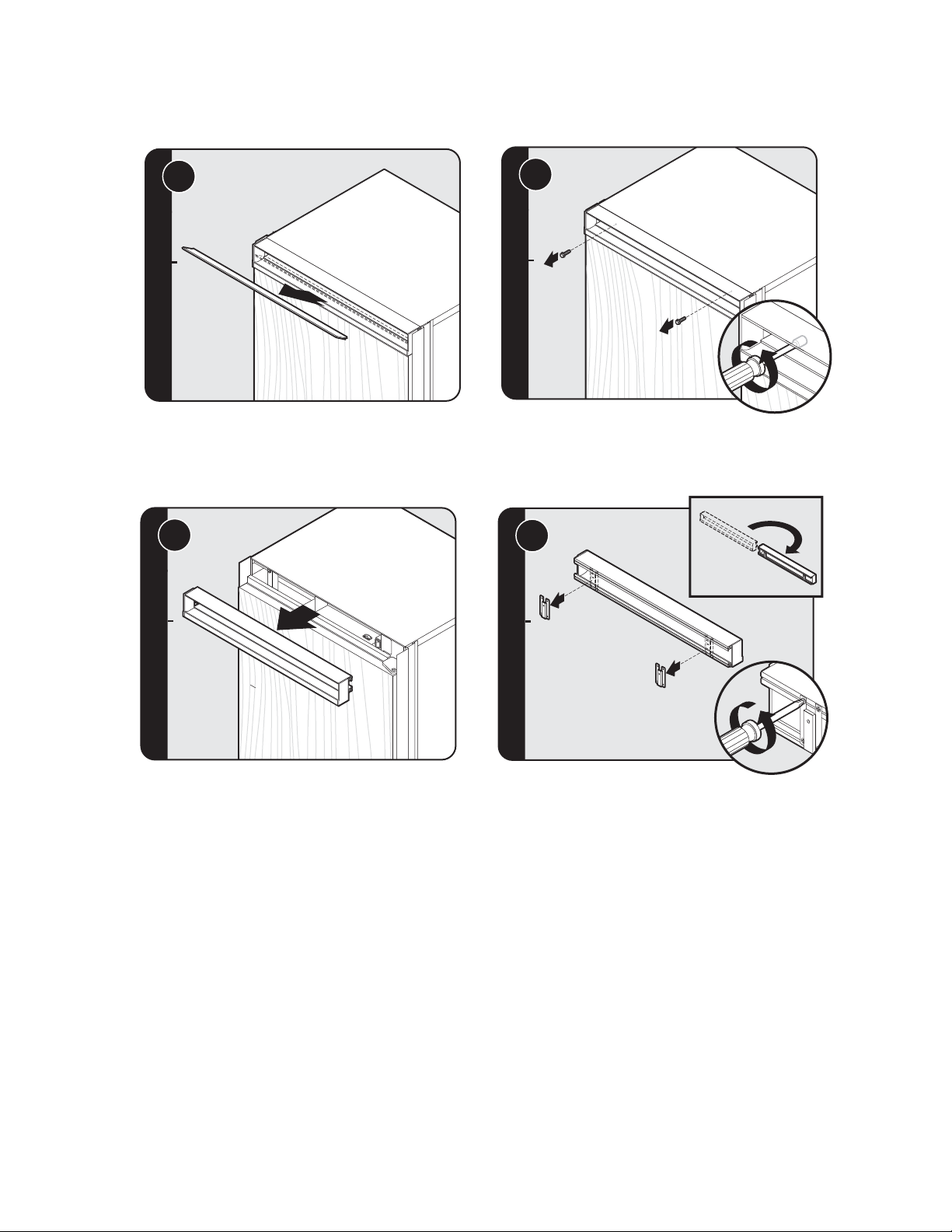

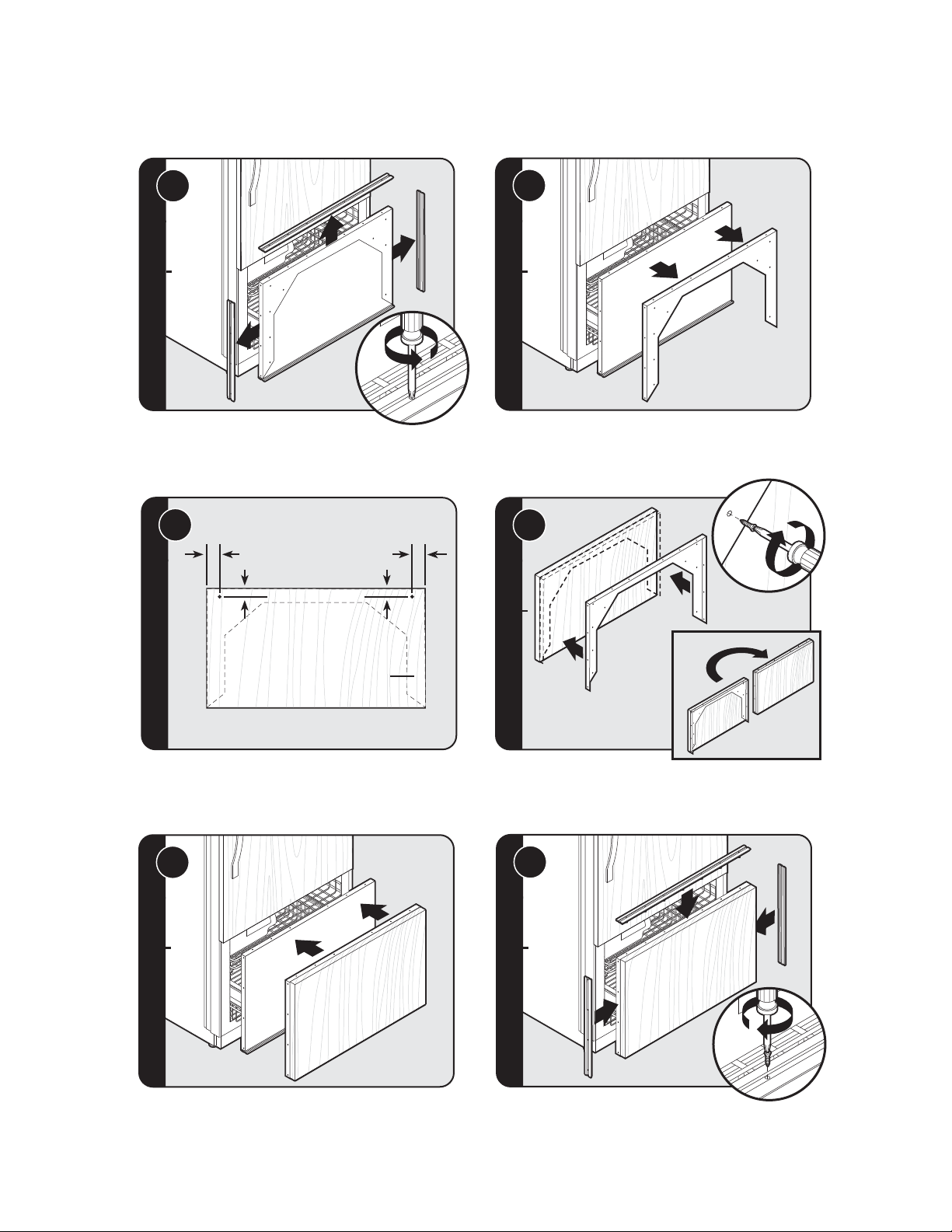

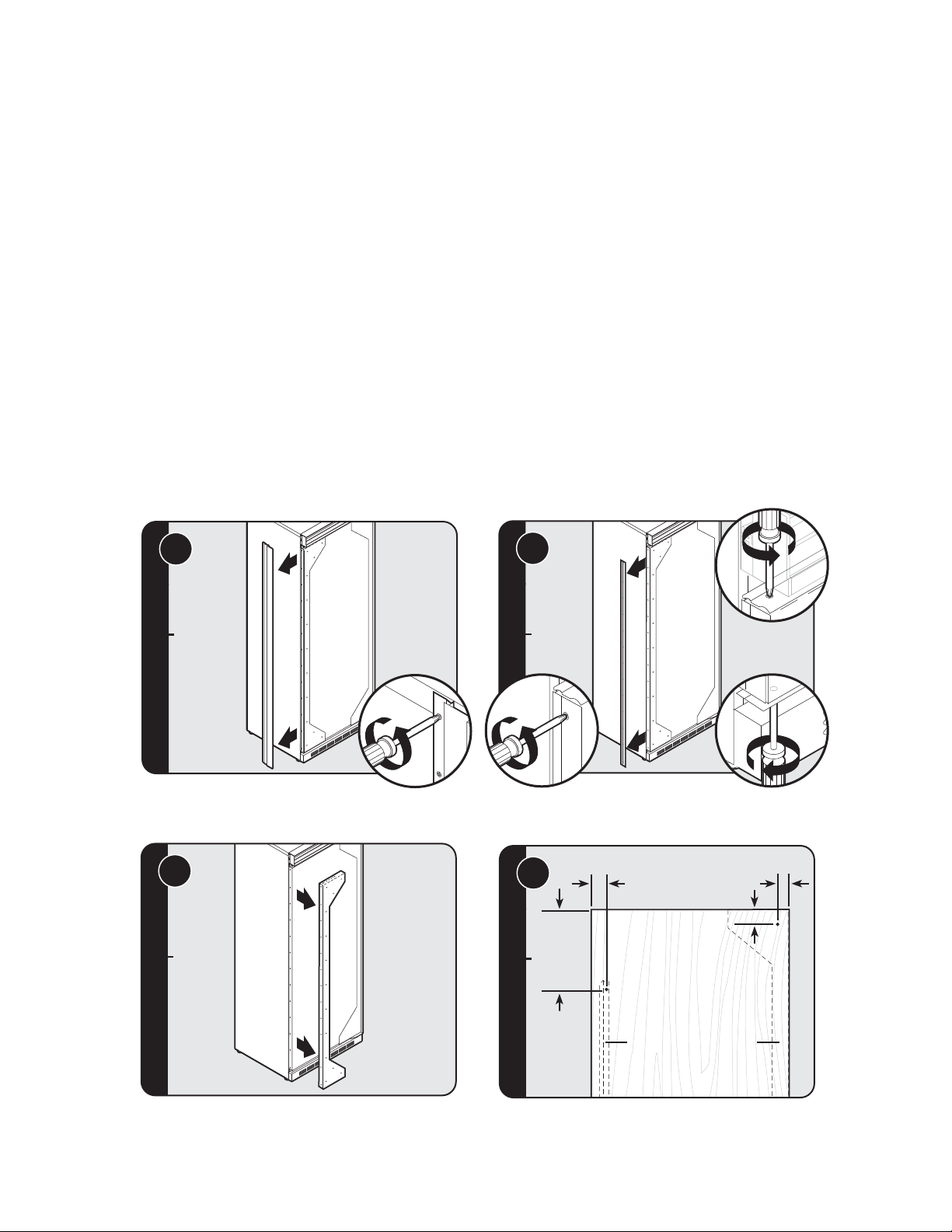

Remove handle side cabinet screws and trim with a phillips screwdriver.

Remove all screws from handle side door trim.

Remove two screws from top and bottom door trim.

Remove handle side door trim.

Remove bracket.

Measure and mark the first hole for each bracket.

x13

2-1/16”

(5.2 cm)

2-1/16”

(5.2 cm)

Back of panelBack of panel

FOL bracketFOL bracket“Z” bracket“Z” bracket

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

2-13/16”

(7.1 cm)

Bottom-mount

2-13/16”

(7.1 cm)

Bottom-mount

2-1/8”

(5.4 cm)

2-1/8”

(5.4 cm)

2-1/8”

(5.4 cm)

Custom Door Panel Installation

Page 15

Slide custom wood panel to the hinge side, ensuring

“Z” bracket engages the door bracket.

x13

Reinstall handle side door trim

and door trim screws.

Custom Door Panel Installation (cont.)

x13

Reinstall cabinet trim and screws.

Push custom wood panel onto door.

x13

x13 SxS, AFAR

x12 BTM

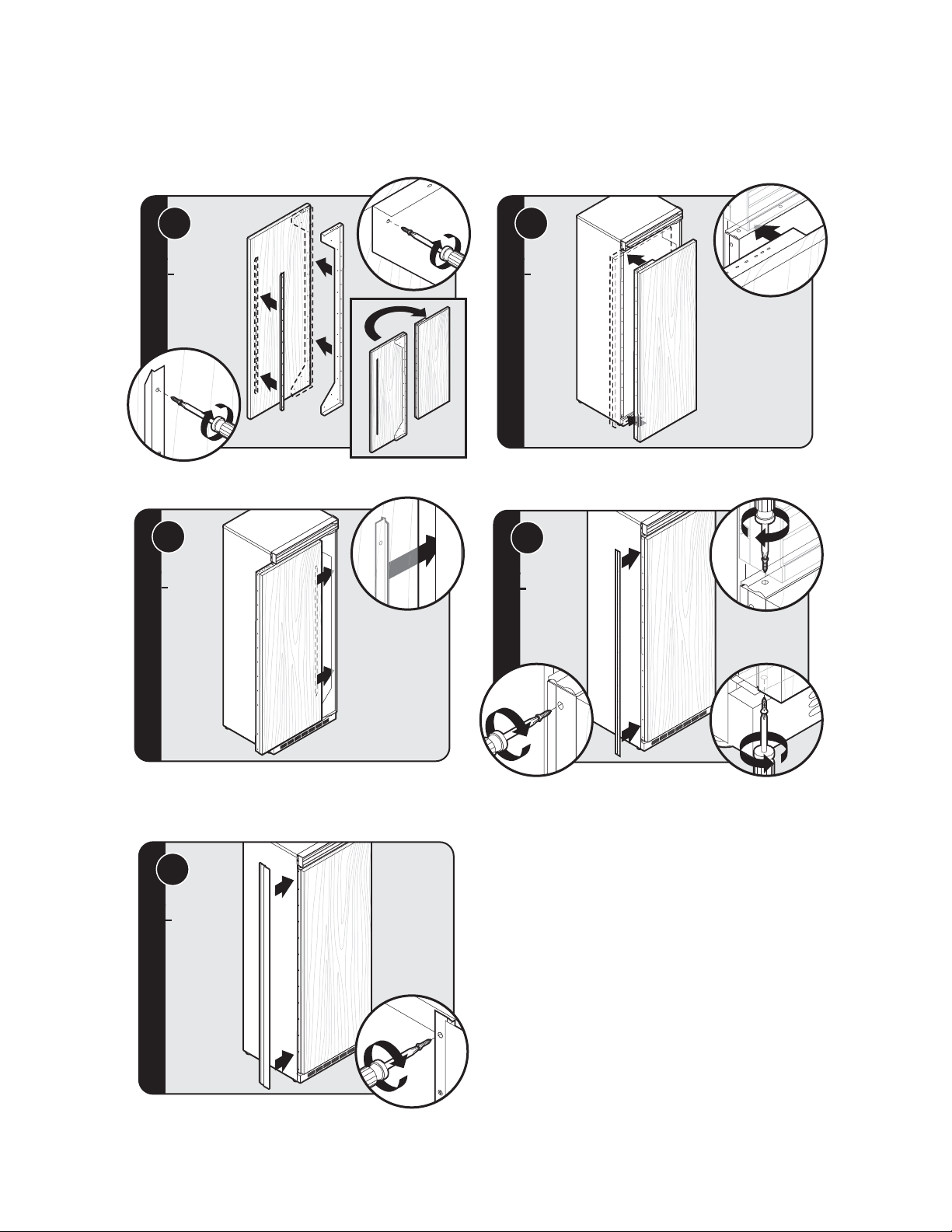

Attach “Z” bracket to the hinge side of custom panel.

Attach bracket to the handle side of custom panel.

Page 16

Open freezer door. Remove door trim screws

and door trim with a phillips screwdriver.

Remove bracket.

x16

Attach bracket to the custom panel.

Align and slide custom wood panel onto door.

x13

Reinstall door trim and door trim screws.

x16

Custom Freezer Door Panel Installation (Bottom-Freezer cont.)

Measure and mark the first hole on each side of the

bracket.

Back of panelBack of panel

FOL bracketFOL bracket

2-1/16”

(5.2 cm)

2-1/16”

(5.2 cm)

2-1/16”

(5.2 cm)

2-1/16”

(5.2 cm)

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

1-11/16”

(4.3 cm)

Page 17

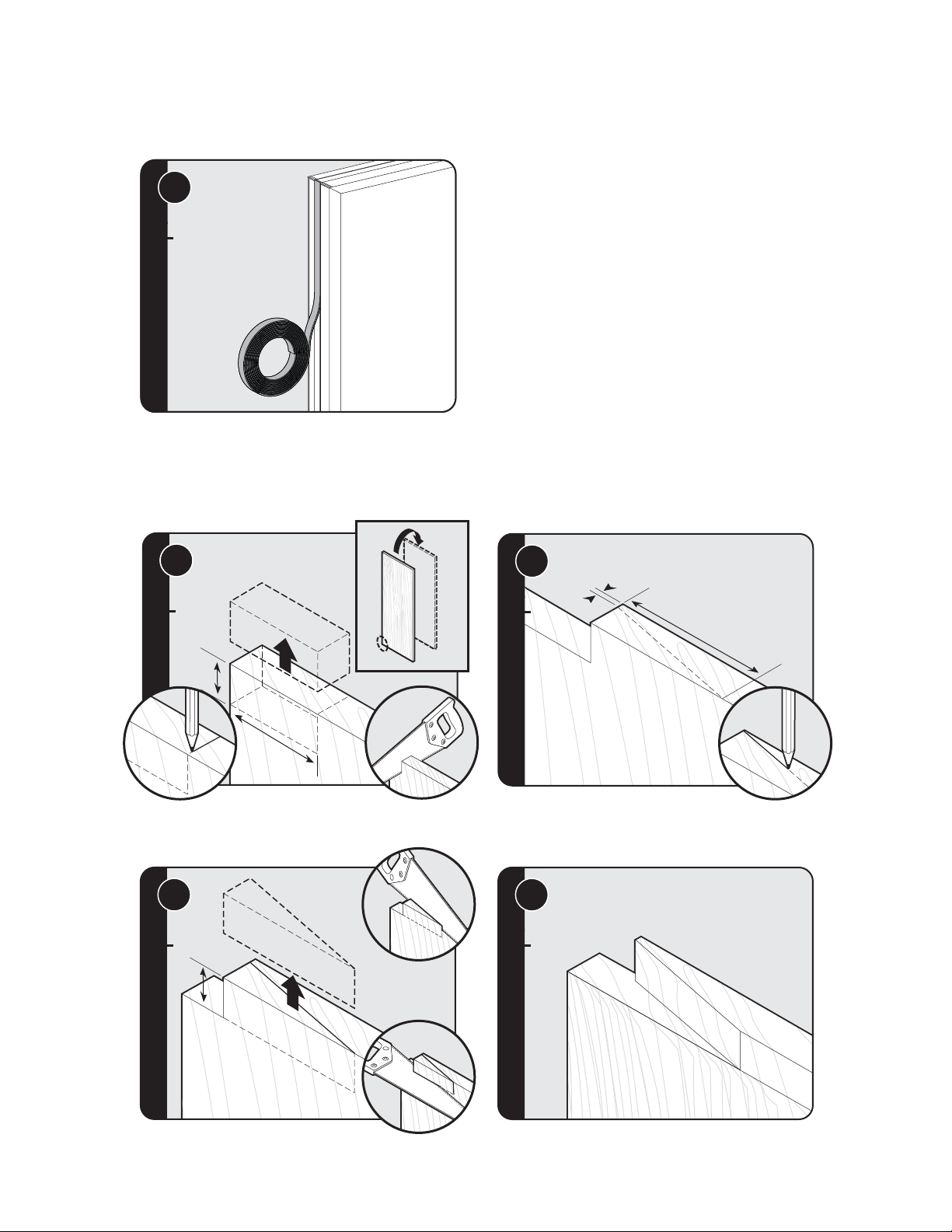

Install Door Trim Insert

Use the roll of trim insert located in the drawer inside

the unit to apply to the door trim.

Measure and cut 2-1/16” (5.2 cm) diagonal in

lower left corner.

Cut out diagonal in lower left corner.

3”

(7.62 cm)

5/8”

(1.6 cm)

-13/16”

(4.60 cm)

3/32”

(.24 cm)

5/8”

(1.6 cm)

Bottom-Freezer Custom Panel Hinge Cutout (if required)

Final view of lower corner.

For a left hinge door, cut 5/8” x 3” in lower left corner.

Note: Steps show panel upside down and notched for left

hinge application. Mirror dimensions for right hinge door.

Page 18

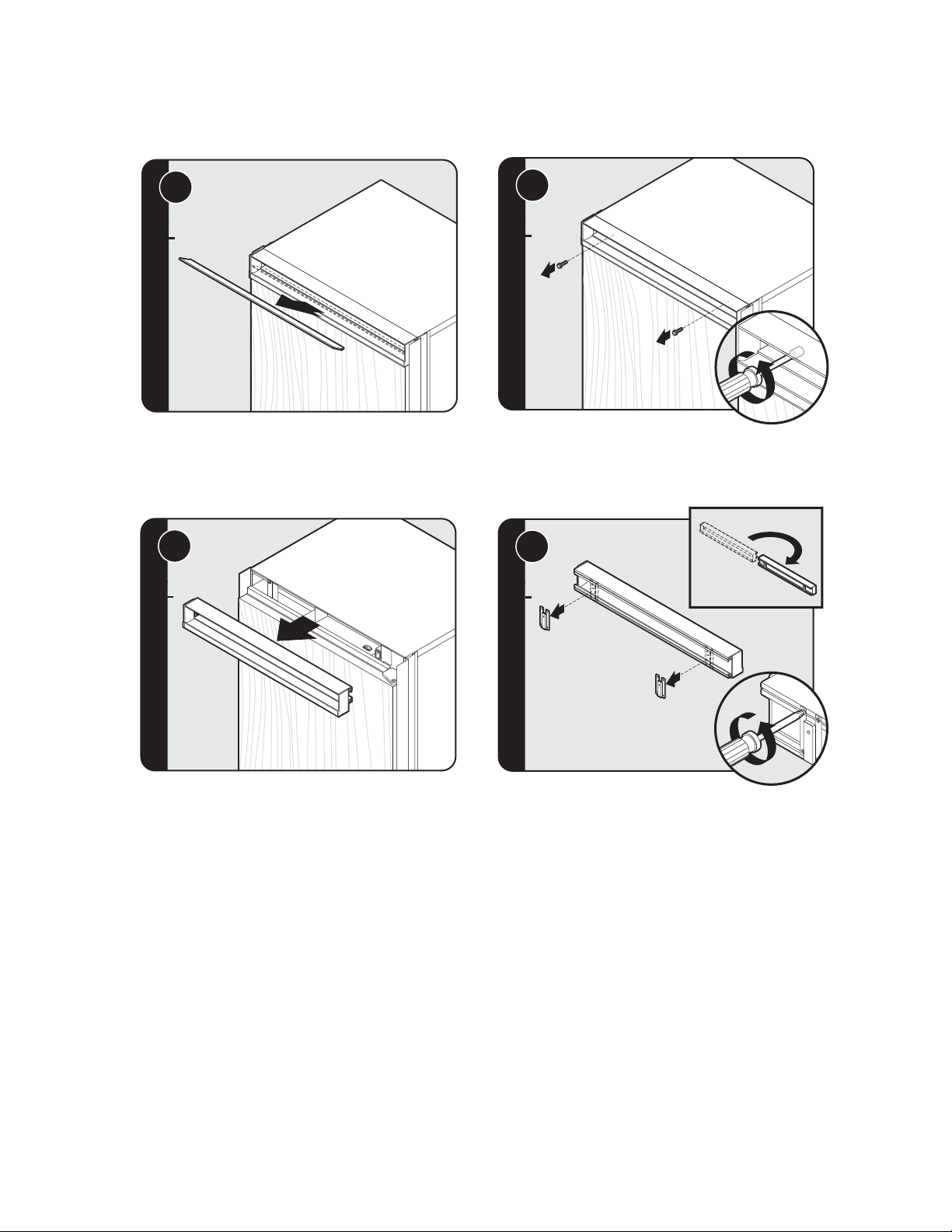

Remove air grille center blade.

Remove two 1/4” (0.6 cm) screws with a magnetic

extended screwdriver at least 8” (20.3 cm) long.

Pull air grille assembly forward.

Remove 2 mounting brackets from

the grille air assembly.

Custom Grille Installation

Page 19

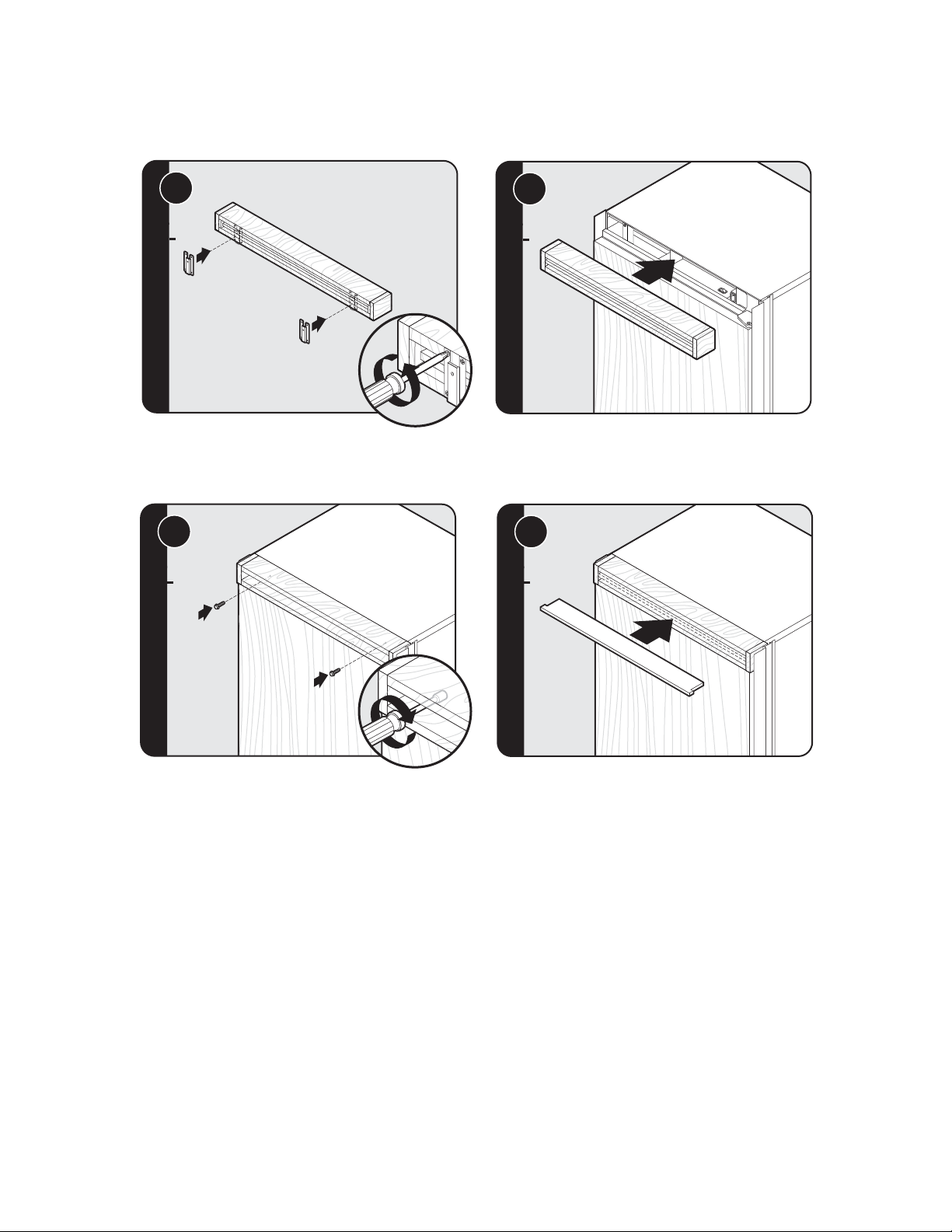

Insert custom air grille assembly.

Install two 1/4” (0.6 cm) screws with a magnetic

extended screwdriver at least 8” (20.3 cm) long.

Install custom air grille center blade.

Custom Grille Installation (cont.)

Using eight screws removed from the mounting brackets,

attach mounting brackets to the custom wood grille using

predrilled pilot holes. (See grille overlay specifications for

proper alignment and pilot hole placement.)

Page 20

General Information

Area Requirements

Verify the following:

• Unit can fit into residence and can be moved around corners and through doorways.

• Floors can support unit’s weight plus food weight (approximately 1200 pounds [540 kg] per unit).

• Floors underneath refrigerator are level with surrounding finished floor.

• Rear wall is solid and is able to support two horizontally mounted 2 x 4s (included) bolted to two wall studs. The 2 x 4 board bolt heads must be flush with 2 x 4 to prevent obstruction.

• Remove anything attached to rear or side walls that can obstruct unit installation.

• Cutout dimensions are accurate.

• Electrical outlet is in correct location.

• Water line is in correct location.

• DO NOT install a refrigeration unit near a heat source, nor in a location where the surrounding temperature will fall below 60º F (16º C).

Electrical Requirements

It is the customer’s responsibility to:

• Contact a qualified electrical installer.

• Assure that the electrical installation is adequate and in conformance with the National Electrical Code, ANSI/NFPA 70-latest edition or Canadian Electrical Code C22.1-1998 and C22.2 No. 0-M91 (or latest edition), and all local codes and ordinances.

A 115 volt, 60-Hz, 15 amp, fused, electrical supply is required. It is required that a separate circuit serving only this appliance be provided. This appliance is equipped with a power supply cord having a 3-prong grounding plug. To minimize possible shock hazard, the cord must be plugged into a mating 3-prong, groundingtype wall receptacle. DO NOT use an

extension cord.

If codes permit a separate grounding wire to be used, it is recommended that a qualified electrician determine that the grounding path is adequate.

DO NOT ground to a gas line. Check with a qualified electrician if you are not sure if the appliance is properly grounded. DO NOT have a fuse in the neutral or grounding circuit.

Anti-Tip Requirements

The anti-tip boards should be fastened into position prior to moving the unit into the opening.

Note: Additional mounting boards may be required if the unit does not touch the back wall of the enclosure. To prevent unit from tipping forward, it must be secured in place with a solid soffit or wood block.

Water Supply Requirements

Use only 1/4” (6 mm) copper tubing for water line. DO NOT install copper tubing in area where temperatures drop below 35˚ F (1.7˚ C). Before attaching copper tubing to the unit, flush at least 2 quarts (1.9 L) of water through the copper tubing and into a bucket to remove any particles in the water line.

• AGA Marvel is not responsible for property damage due to improper installation or water connection.

• Connect 1/4” (6 mm) flexible copper tubing to household plumbing in compliance with local codes and ordinances.

• Length of copper tubing must reach from water supply connection to the unit connection with an additional length to facilitate moving the unit out of enclosure for cleaning or service. Tubing should be soft instead of rigid and ends should be free of burrs.

• Copper tubing route must be above 35˚ F (1.7˚ C) to prevent water line from freezing.

• DO NOT use plastic water lines from the household plumbing to the water inlet valve connection on the refrigeration unit.

To avoid serious illness or death, DO NOT use unit where water is microbiologically unsafe or of unknown quality, without adequate disinfection before or after the system. Systems certified for cyst eeduction may be used on disinfected water that may contain filterable cysts. The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your water.

WARNING

Page 21

General Information

• DO NOT use the self-piercing feature of a saddle valve. The hole made by the piercing lance is too small for the water flow rate required by the ice maker.

• If saddle valve is not used, place a separate shutoff valve in an easily accessible location between water supply and the unit. DO NOT install shutoff valve behind the unit.

• The installation of applliances with a reverse osmosis system is acceptable as long as the

water pressure remains within the allowable PSI as stated below. It is important to note that

with many reverse osmosis systems, the pressure range starts off high, but then it decreases as the water level of the reverse osmosis storage area drops. This must be considered when checking the water pressure coming into the unit.

• Connect a vertical or horizontal 1/2” (1.2 cm) to 1-1/4” (3.2 cm) COLD water line near water area.

• Run water line through the floor, back, or side wall. Tubing should lay flat on floor underneath the unit. Clamp tubing to wall or floor.

• Water pressure must be greater than 20 psi and less than 120 psi on non-dispensers and greater than 35 psi and less than 120 psi on dispensers.

• Most of the unit’s weight is at the top. Extra care is needed when moving the unit to prevent tipping.

• DO NOT remove protective film until unit is in operating position.

• All four leveling legs must make contact with the floor to support and stabilize the full weight.

• DO NOT drop unit.

• Remove exterior shipping materials prior to moving unit into home.

• Use two or more people to move and install unit. Failure to follow this instruction can result in back or other injury.

• To avoid personal injury, wear gloves when performing any installation procedure and wear eye protection when cutting metal straps.

Tip Over Hazard

Appliance is top heavy and tips easily when not completely installed. Keep doors closed until appliance is completely installed and secured per installation instructions. Use two or more people to move and install the appliance. Failure to do so can result in death or serious injury.

Moving Unit

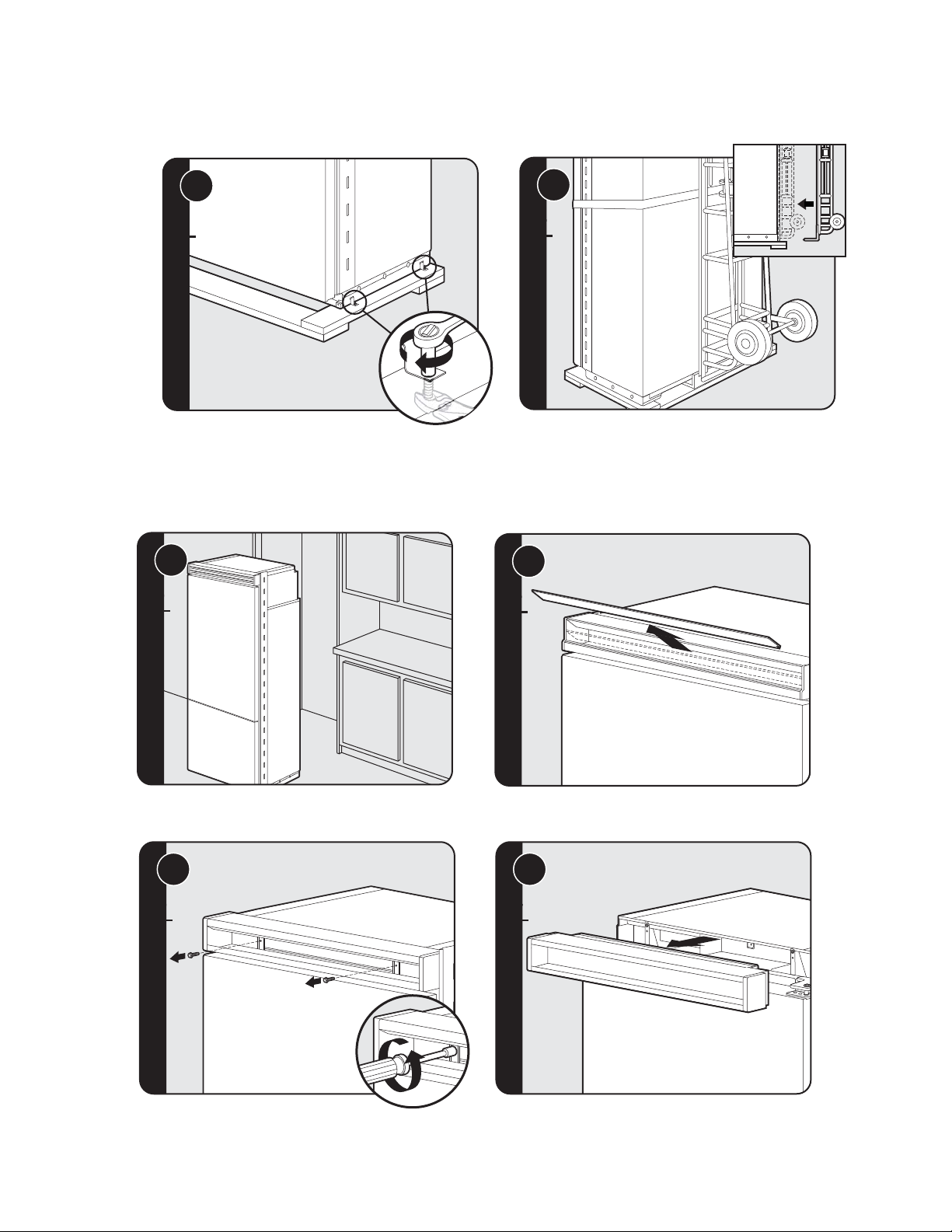

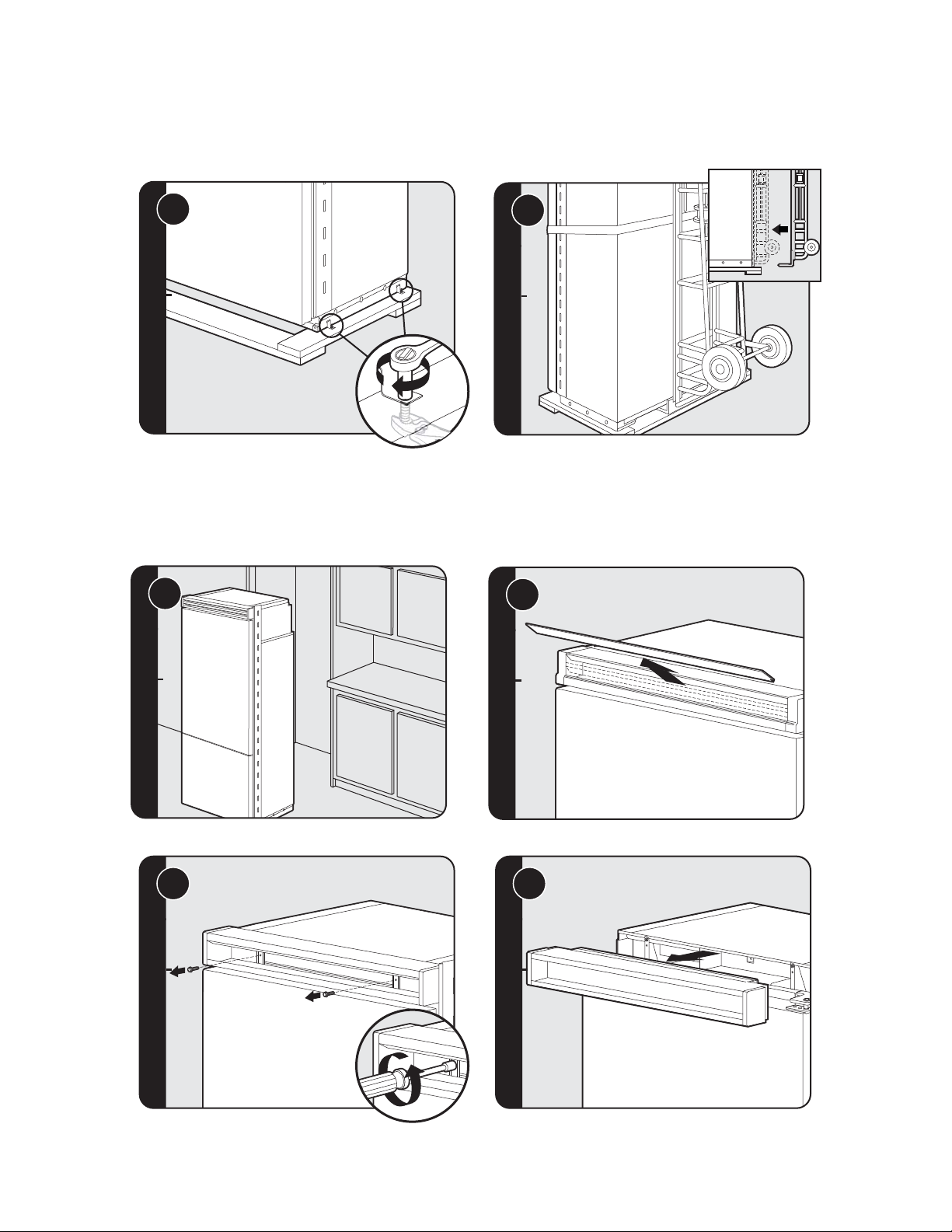

Remove shipping brackets from skid by removing four bolts (two on

each side) with a 1/2” deep-well socket wench and a pair of pliers.

Note: Tilting unit is not required to remove shipping brackets.

Slip cart between unit and skid. Remove unit from skid.

Note: Use excess packaging to protect decorative trim; also,

verify that leveling legs are up (0” adjustment).

Unpacking unit

1. Remove top and bottom strap.

2. Remove top cap.

3. Cut rear of carton approximately 1/4” (0.6 cm) to 1” (2.5 cm) from right corner with a utility knife extended 1/4” (0.6 cm).

4. Remove carton and exterior packaging. Save cardboard shipping material to protect floor surface when installing unit. Remove anti-tip board, kickplate and door trim pieces (DF models) from rear of unit.

Page 22

Place unit in front of cutout.

Pull the center grille louver up

at an angle and pull out.

Using an 8” (20.3 cm) magnetic nut driver,

remove the two 1/4” (0.6 cm) screws.

Remove grille assembly.

Installation

Page 23

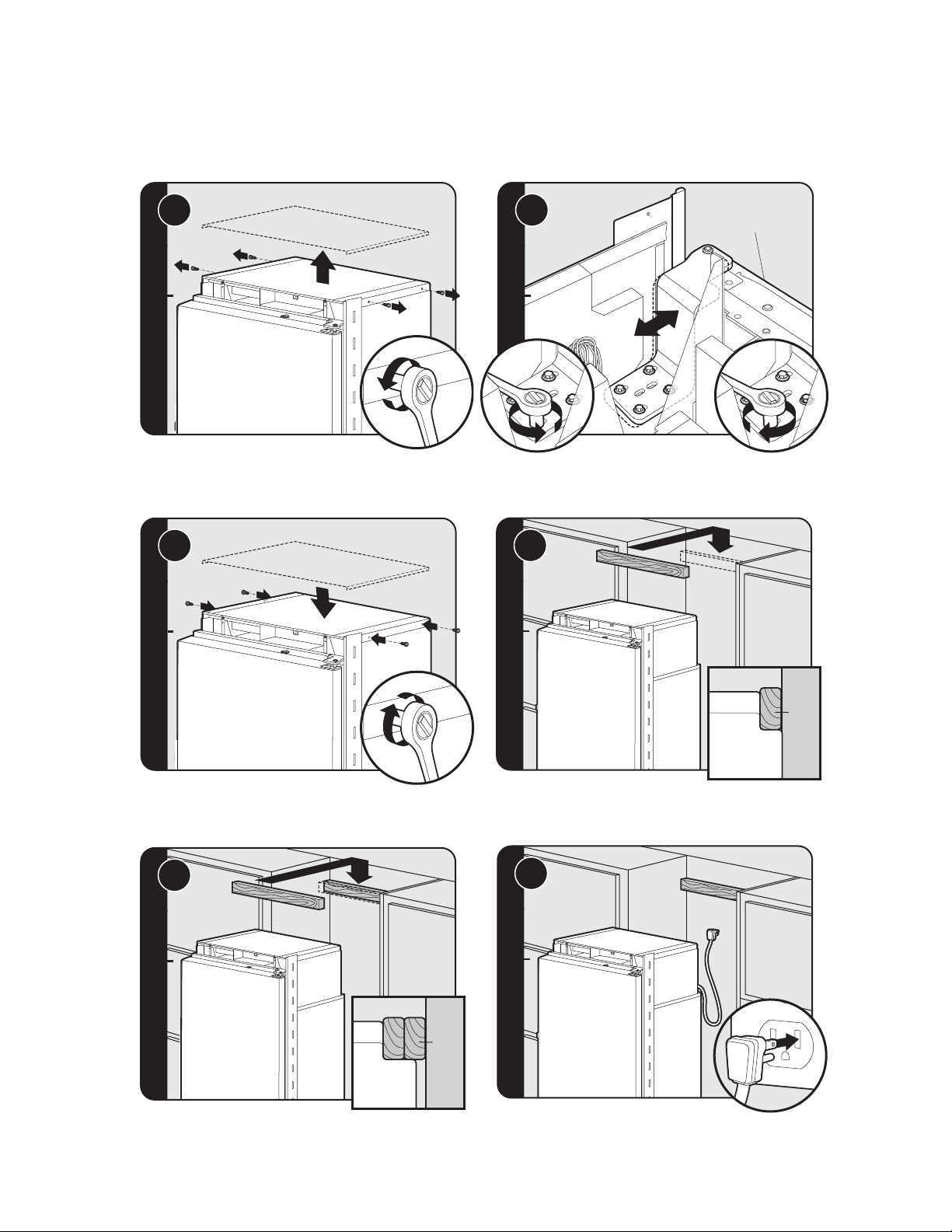

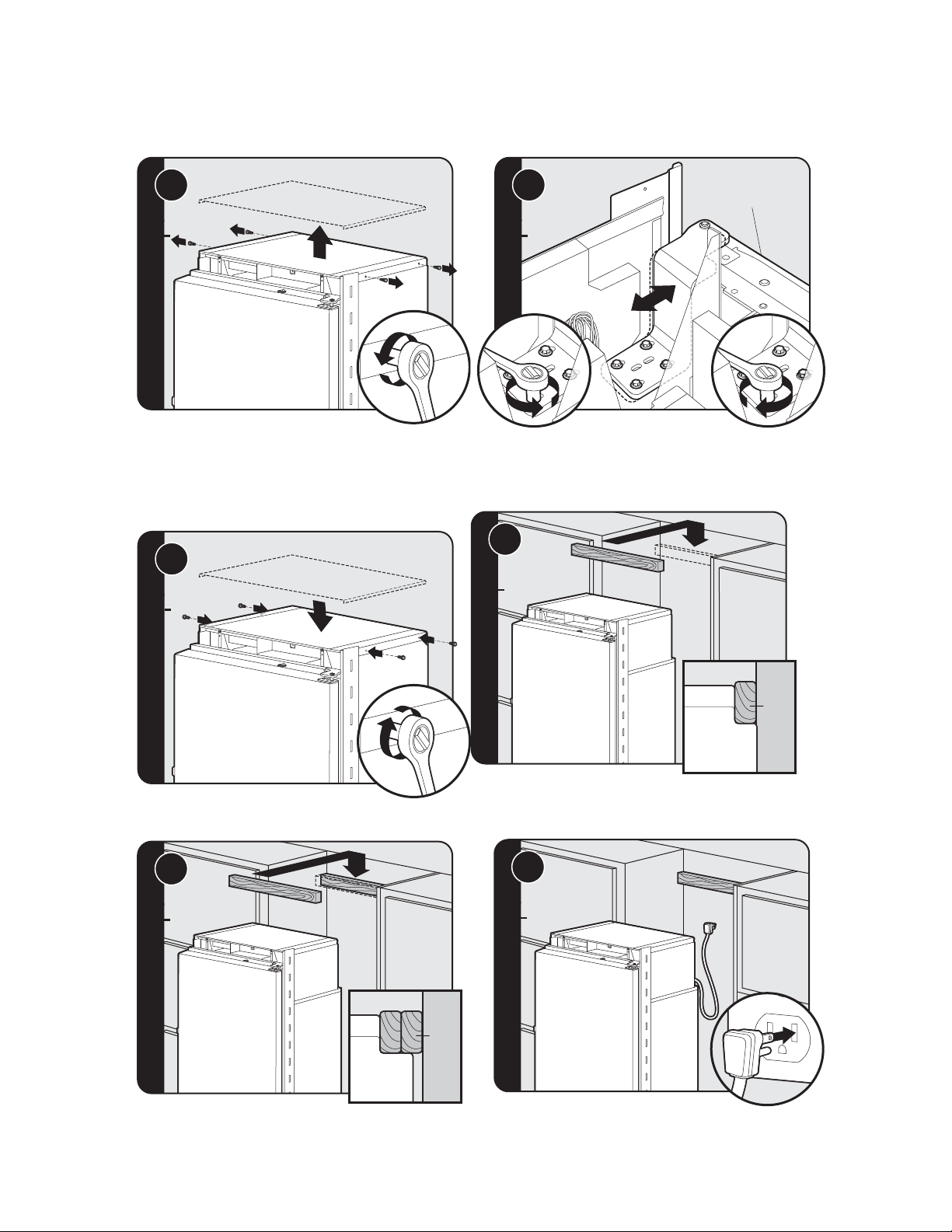

Remove four side screws and remove unit top.

Loosen the four hinge screws. Adjust door.

Retighten four hinge screws.

Replace unit top and four side screws.

Attach one 2 x 4 to wall stud (refer to dimensions page

for exact location).

If needed, depending on cabinet and depth,

attach second 2 x 4 to first 2 x 4.

Front of unit

1 3

Wall

2 x 4

Refrigerator

Wall

2 x 4

Refrigerator

Hinge Adjustment

Plug in power cord to verify operation.

Note: Make sure power switch is in the “On” position.

Page 24

3”3”3”

10a

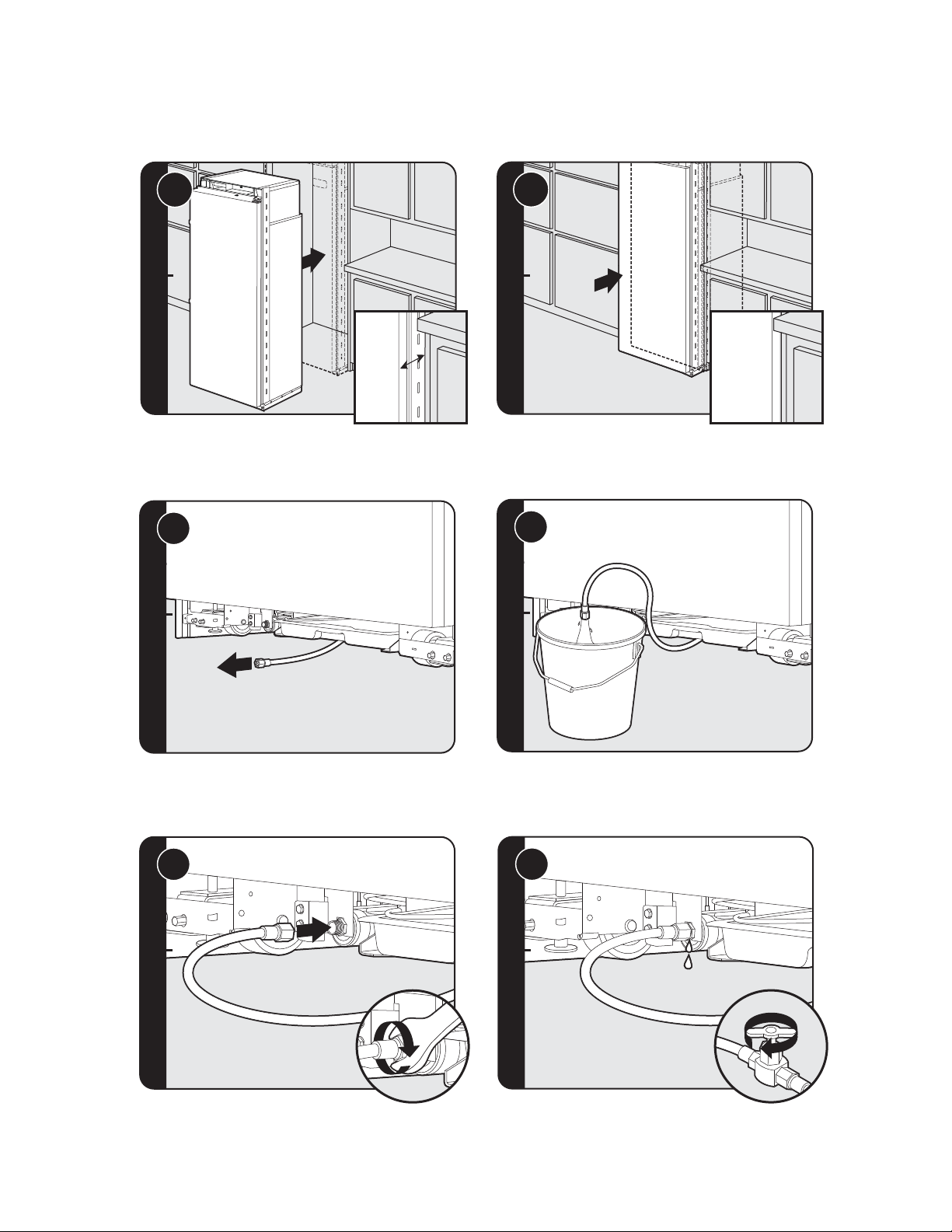

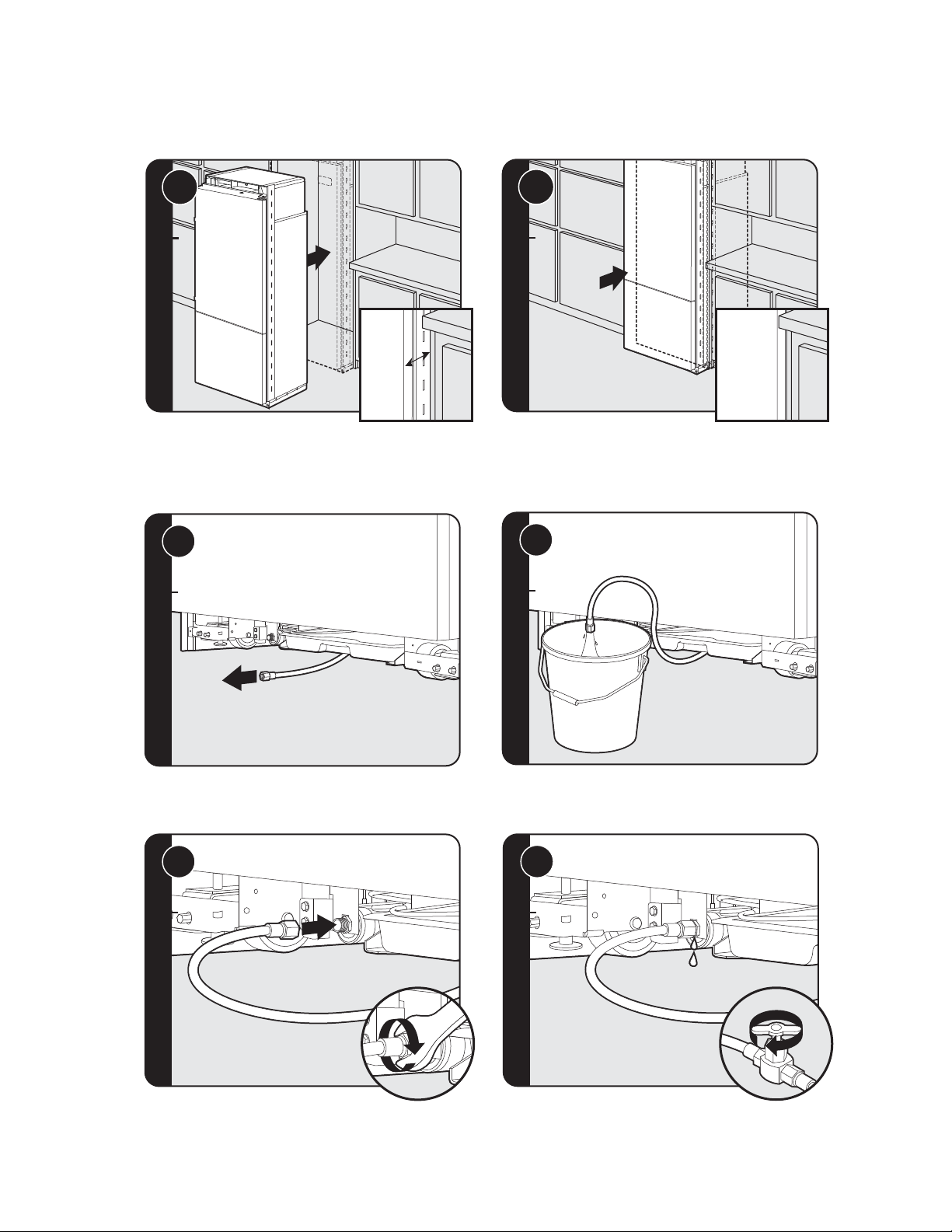

Place unit within 3” of being flush with cabinets.

Note: To avoid

cabinet damage, place cardboard between cabinets and unit. When

moving unit, DO NOT crimp, kink or crush water supply line.

10b

Carefully move unit until semi flush with cabinet

(depending on unit).

Pull supply tubing forward under unit.

Note: DO NOT use plastic water lines.

Flush water line by running two quarts of water

into a bucket. Turn water off

Connect supply tube to water valve using

a 1/2” (1.3 cm)wrench.

Note: DO NOT overtighten.

Turn on water supply and check for leaks.

Installation (cont.)

Page 25

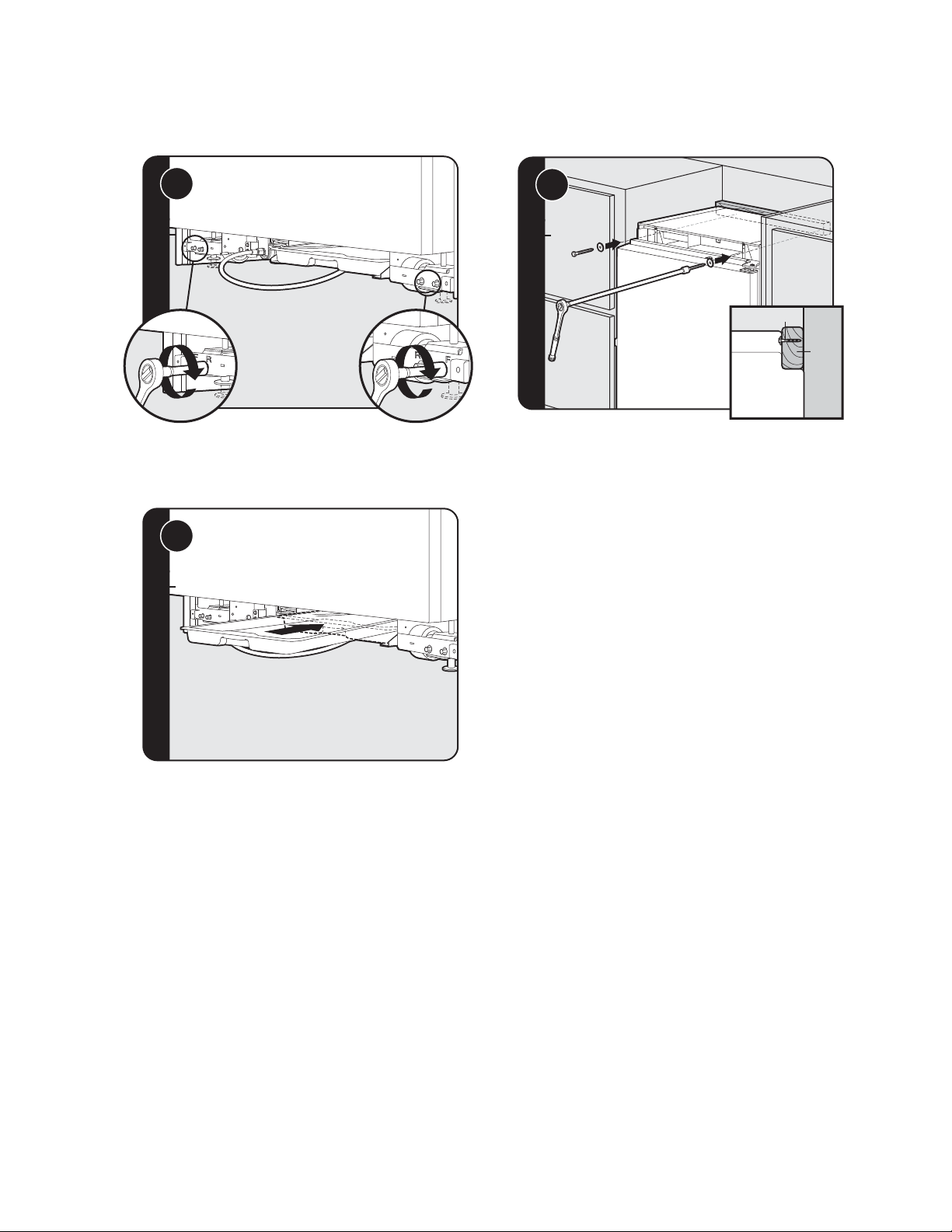

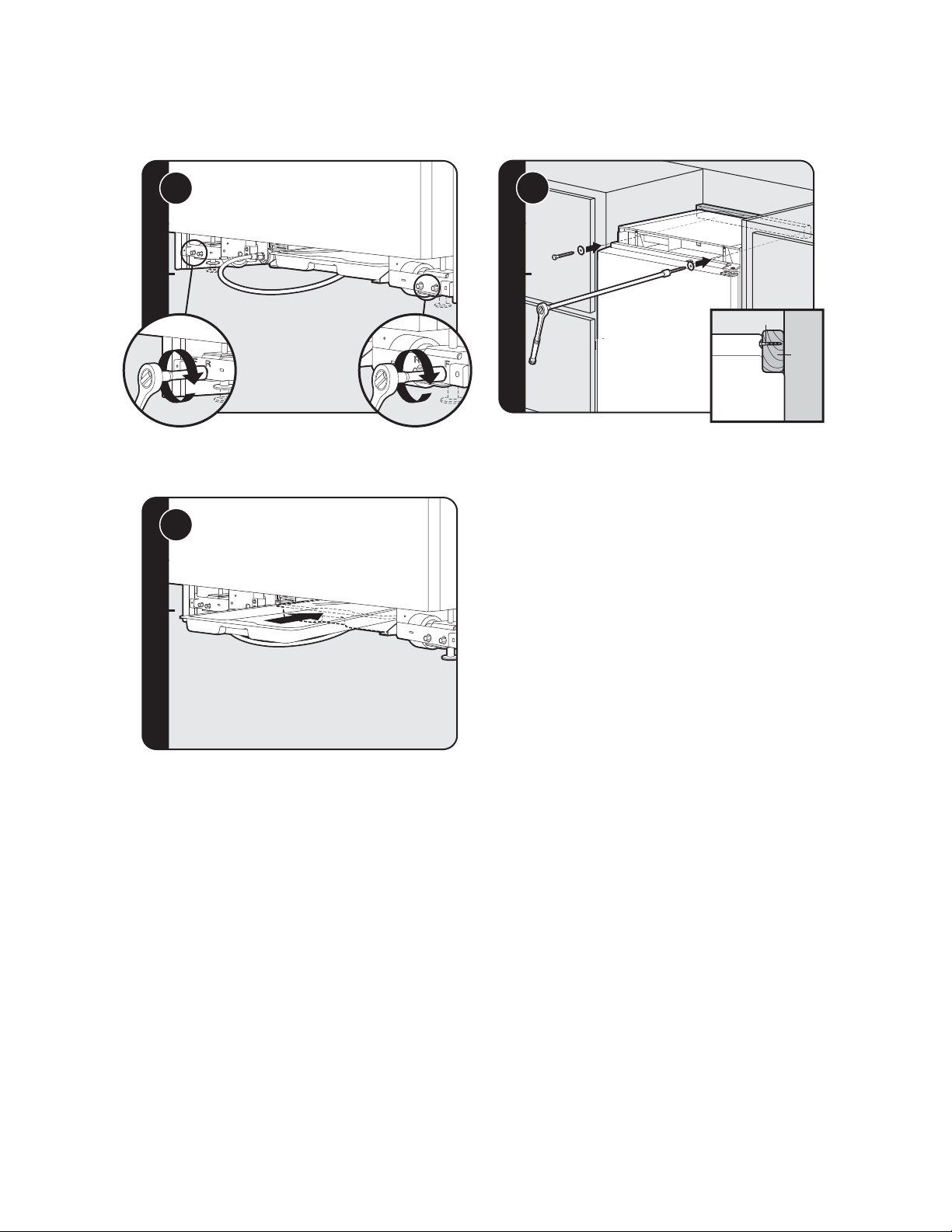

Lift unit off rollers to desired height

and level unit using a 5/16” head wrench.

Note: DO NOT use an electric device.

Overtightening can cause damage.

Attach positive secure self-tapping bolts to 2 x 4 using a 22” (55.6 cm) extension.

Verify that drain pan is installed and aligned.

Wall

2 x 4

Refrigerator

Screw

Hinge Adjustment (cont.)

Page 26

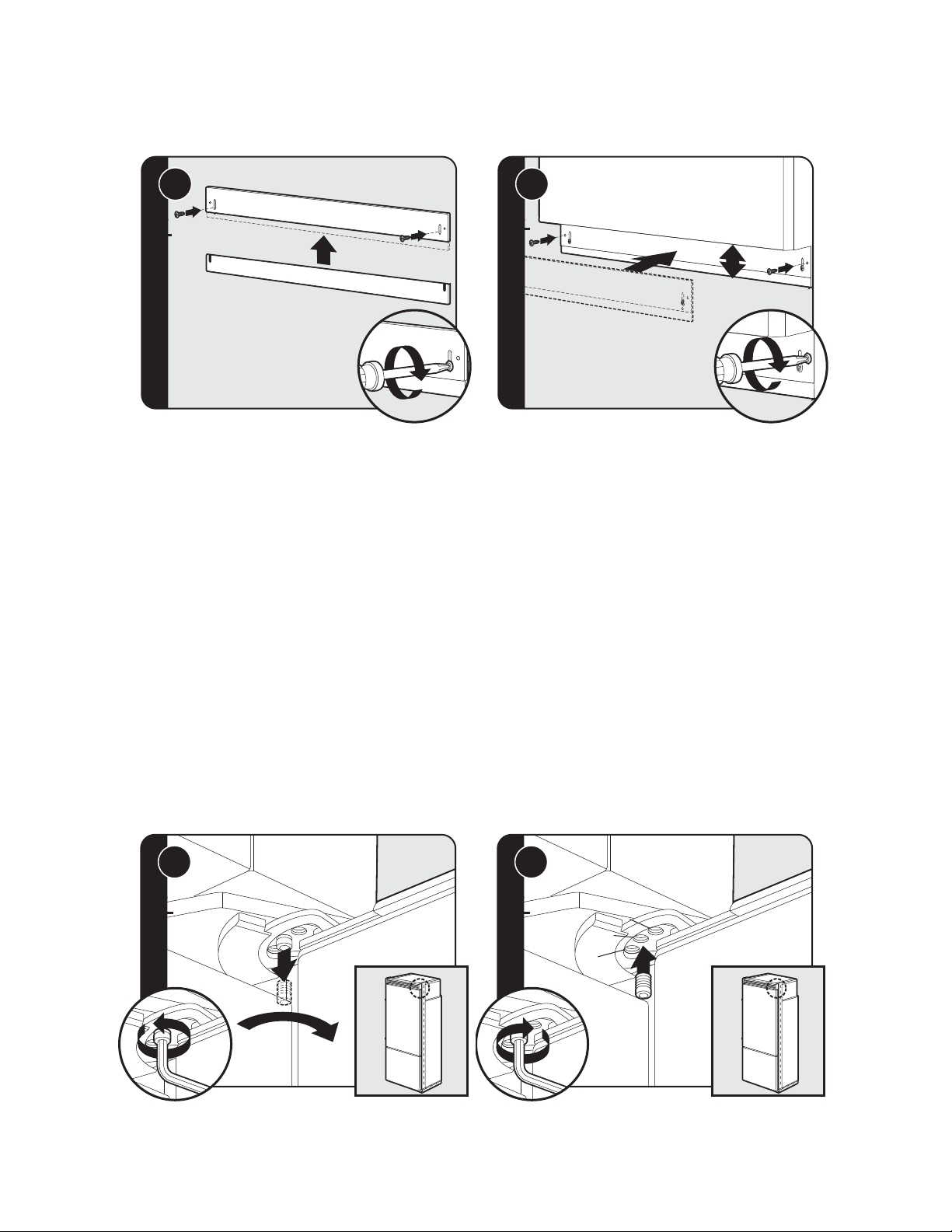

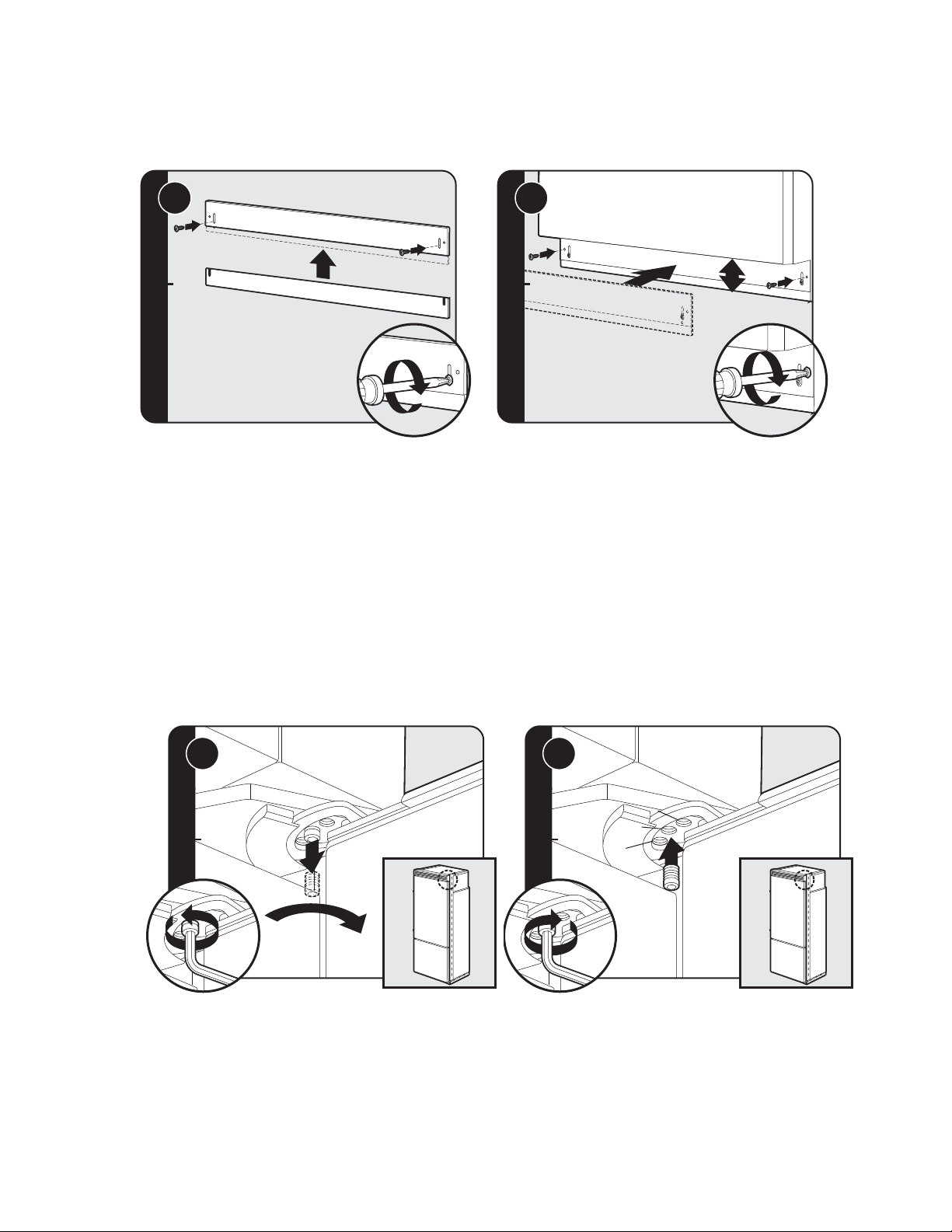

Align holes on both ends of louvered panels

and insert screws.

Using a phillips screwdriver, attach the

kickplate to the unit and adjust to desired height.

Kickplate Installation

110˚110˚110˚

90˚

120˚

120˚120˚

Open refrigerator door so door stop and

shoulder screw are accessible.

Note: Shoulder screw should be in 110˚ door opening position.

Remove shoulder screw and place

in 90˚ or 120˚ position.

Door Stop Adjustment (Bottom-Freezer)

Page 27

Water Filter System Specification and Performance Data Sheet

This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration of less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.* (100% safety factors built-in for unmetered usage for health claims only.)

*Based on the use of Cryptosporidium parvum oocysts

Operating Specifications

Capacity: Certified for up to 750 gallons (2,838 L); up to nine months Pressure Requirement: 20 - 120 psi (1.4 - 8.2 bar)

Temperature: 33-100

F (0.6 - 37.8oC)

Flow rate: 0.78 gpm (2.9 l/min.)

Check for compliance with the state and local laws and regulations.

Note:

While the testing was performed under standard laboratory conditions, actual performance may vary. Must be installed and operated in accordance with manufacturer’s recommended procedures and guidelines. Installation instructions, parts and service availability, and standard warranty are included with the product when shipped. This drinking water system must be maintained according to manufacturer’s instruction, including replacement of filter cartridges.

Manufactured by: 3M Purification Inc.

400 Research Parkway Meriden, CT 06770

System tested and certified by NSF International against Standard 42 for the reduction of chlorine taste and odor, particulate Class I and Standard 53 for the reduction of Lead, Lindane, Atrazine, Mercury, Toxaphene, Cyst, Turbidity, and Abestos.

Contaminant

Reduction

Average

Influent

NSF Specified

Challenge

Concentration

Avg %

Reduction

Average

Product Water

Concentrtation

Max Permissible

Product Water Concentration

NSF

Reduction

Requirements

NSF Test

Report

Chlorine Taste and Odor

2.0 mg/L 2.0 mg/L + 10% 97.5% 0.05 mg/L N/A > 50% J-00056501

Nominal Particulate Class I,

>0.5 to <

1.0 µm

13,666,667

pts/mL

At least 10,000

particles/mL

98.9% 143,333 pts/mL N/A > 85% J-00056506

Asbestos 96 MF/L

107to 108fibers/L;

fibers greater than

10µm in length

>99% <1 MF/L N/A > 99% J-00056511

Atrazine 0.010 mg/L 0.009 mg/L + 10% 89.3% 0.001 mg/L 0.003 mg/L N/A J-00056512 Cyst* 122,500

cysts/L

Minimum 50,000

cysts/L

99.99% 1 cyst/L N/A > 99.95% J-00056513

Lead @ pH 6.5 0.153 mg/L 0.15 mg/L + 10% 99.3% 0.001 mg/L 0.010 mg/L N/A J-00056515 Lead @ pH 8.5 0.150 mg/L 0.15 mg/L + 10% 99.3% 0.001 mg/L 0.010 mg/L N/A J-00058784 Lindane 0.002 mg/L 0.002 mg/L + 10% 97.8% 0.00004 mg/L 0.0002 mg/L N/A J-00058969

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L + 10% 95.0% 0.0003 mg/L 0.002 mg/L N/A J-00058785 Mercury @ pH 8.5 0.006 mg/L 0.006 mg/L + 10% 88% 0.0007 mg/L 0.002 mg/L N/A J-00058783 Toxaphene 0.015 mg/L 0.015 mg/L + 10% 93.2% 0.001 mg/L 0.003 mg/L N/A J-00056531

Turbidity 10.8 NTU 11 + 1 NTU 98.7% 0.153 NTU 0.5 NTU N/A J-00058972

Page 28

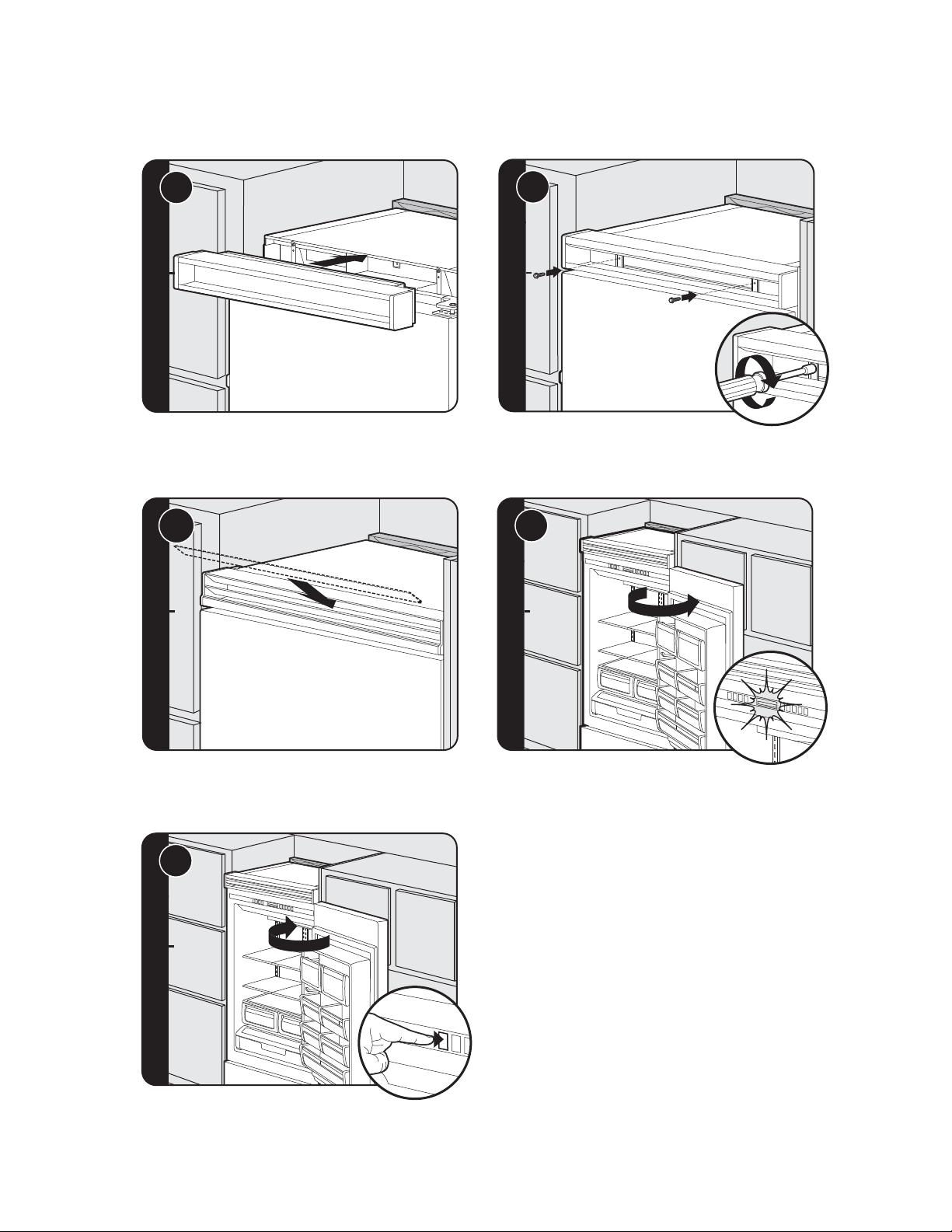

Replace top air grille.

Using an 8” magnetic nut driver,

replace the two 1/4” screws.

Replace the center grille louver.

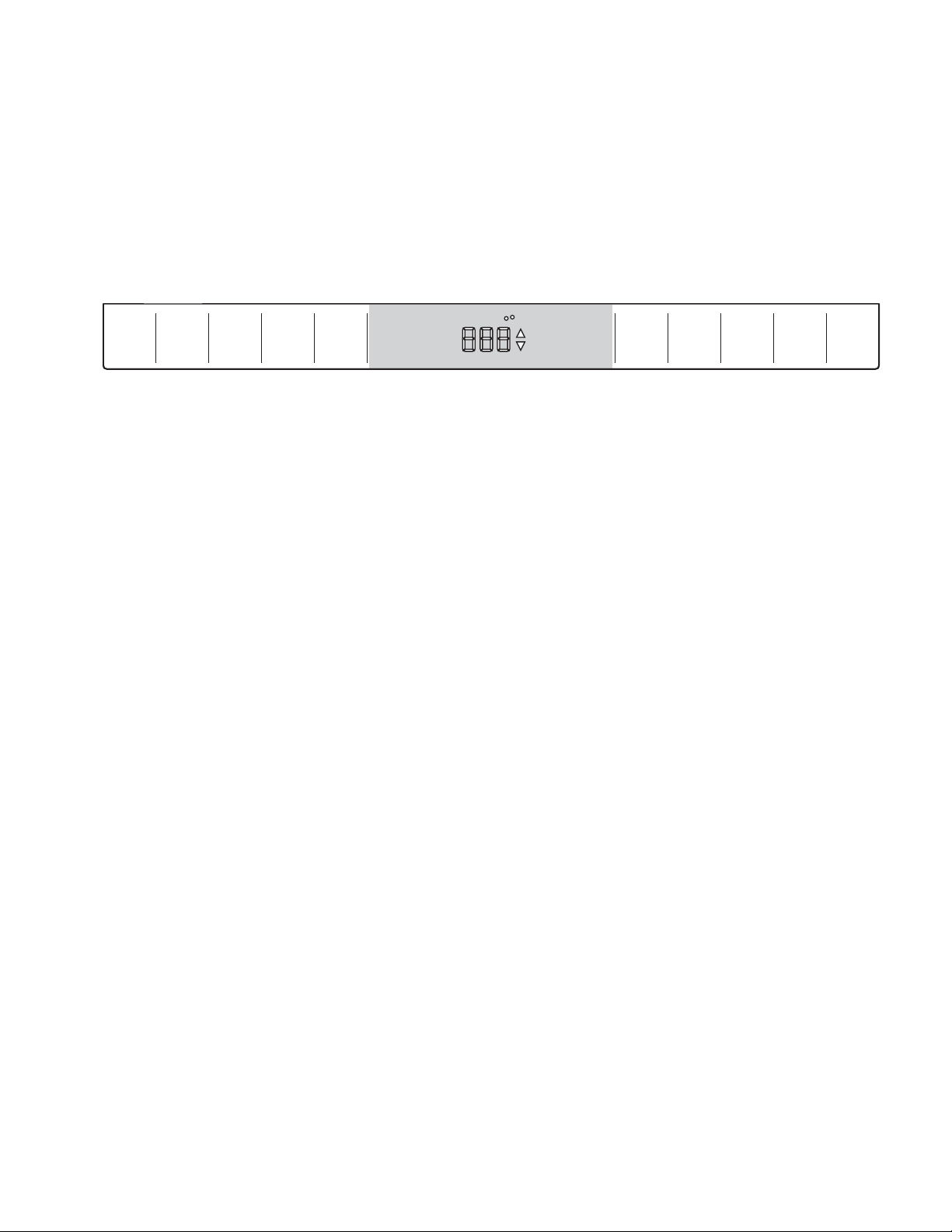

Open door. The display should flash.

Press “ACTIVATE CONTROLS”

pad and close door.

Note: There is a 6 minute delay before the unit starts.

Final Installation

Page 29

Performance Checklist

□ Verify cabinet size.

□ Verify electrical supply and water supply

(if applicable).

□ Install anti-tip device(s) and verify unit is

secure.

□ Position unit in cutout, level at desired

height and secure unit.

□ Plug-in unit and verify operation.

□ Connect water supply (if applicable).

• Verify icemaker fill tube is properly inserted.

• Verify icemaker bail arm is down.

• Verify dispenser operation (if applicable).

□ Align/square door(s).

□ Verify drain pan is properly installed and

there are no leaks on water connection.

□ Install kickplate.

□ Remove internal packaging and labels and

wipe unit down.

Installer’s information:

Installer’s name:_____________________________

Installer’s company:_________________________

Date: ________________________________________

Page 30

Verify Operations

Control Panels

1. Press “Activate Controls” pad.

2. Verify unit is not in Sabbath Mode.

If in Sabbath Mode:

A. The Sabbath Mode will disable the interior lights, display (except SAB indicator, temperature and

compartment indicator) and alarm.

To exit the Sabbath Mode:

B. Press and hold “Activate Controls” and then “Display Off” for 3 seconds. (The control will beep

three times to alert the user the Sabbath Mode has been exited.)

3. Verify unit is not in Showroom Mode.

If in Showroom Mode:

A. The Showroom Mode will disable the refrigerator system but all other functions are normal. These

include lights and control. (If the refrigerator is in Showroom Mode, SHOW will be lit.)

To exit Showroom Mode:

B. Press and hold “Activate Controls”; while holding, press and hold “Higher” and “Alarm Off”

together. (The control will beep three times to alert the user that Showroom Mode has been exited.)

4. Press “Activate Controls” then press and hold “Lower”; while holding, press and hold “Display Off” and hold until beeps (force start compressor).

5. All models need to be set at 38° F and 0° F for the Refrigerator and Freezer respectfully - factory setting.

Bottom-Freezer

ACTIVATE

CONTRO LS

FRZ

TEMP

REF

TEMP

HIGHER

LOWER

FAST

COOL

MAX

REF

MAX

FRZ

ALARM

OFF

DISPLAY

OFF

FREEZER

MAX FRZ

MAX REF

FAST COOL SAB SHOW

REFRIGERATOR

DOOR OPEN

POWER

HIGH TEMP

ACTIVATE

CONTROLS

FRZ

TEMP

REF

TEMP

HIGHER

LOWER

FREEZER

MAX FRZ

MAX REF

FAST COOL SAB SHOW

REFRIGERATOR

DOOR OPEN

POWER

HIGH TEMP

FAST

COOL

MAX

REF

MAX

FRZ

ALARM

OFF

DISPLAY

OFF

Page 31

If service is required, call your authorized service agency.

Have the following information readily available.

• Model number

• Serial number

• Date purchased

• Name of dealer from whom purchased

Clearly describe the problem that you are having. If you are unable to obtain the name of an authorized service agency, or if you continue to have service problems, 1-888-845-464, or write to:

PREFERRED SERVICE

111 Front Street

Greenwood, MS 38930

Record the following information indicated below. You will need it if service is ever required.

The serial number and model number for your appliance are located on the identification plate mounted on the bottom left side of the door opening.

Mo d e l No . _________________________________________________________________________________________________________

Serial No. _________________________________________________________________________________________________________

Da t e o f P u r ch a s e _________________________________________________________________________________________________

Date Installed _____________________________________________________________________________________________________

De a l e r’s N a me ____________________________________________________________________________________________________

Address ______________________________________________________________________________

If service requires installation of parts, use only authorized parts to insure protection under the warranty.

Keep this manual for future reference.

Service & Registration

Page 32

AGA Marvel

1260 E. VanDeinse St.

Greenville, MI 48838

For product information,

call 1-800-223-3900

or visit our web site at www.agamarvel.com

061135-000 EN

(111516)

Page 33

Réfrigérateur/ Congélateur Monté au bas

(Panneau Personnalisé)

Guide d’Installation

MP36BF2

Page 34

Table des matières

Avertissements et informations importantes____________________________________________________________3 Dimensions et caractéristiques (36 po (91,5 cm))________________________________________________________5 Dimensions de découpe (36 po (91,5 cm)) _____________________________________________________________7 Dimensions de la planche anti-basculement (36 po (91,5 cm))____________________________________________8 Dimensions du panneau superposé (36 po (91,5 cm)) ___________________________________________________9 Dimensions de la grille personnalisée (36 po (91,5 cm)) ________________________________________________10 Informations sur les placards ________________________________________________________________________12 Dimensions du panneau latéral personnalisé __________________________________________________________13 Informations générales relatives au panneau personnalisé ______________________________________________14 Installation du panneau de porte personnalisé ________________________________________________________14 Garniture de porte_________________________________________________________________________________17 Découpe de la charnière du panneau personnalisé ____________________________________________________17 Installation de la grille personnalisée_________________________________________________________________18 Informations générales _____________________________________________________________________________20

Déballage et déplacement _________________________________________________________________22

Installation________________________________________________________________________________________22

Réglage de la charnière____________________________________________________________________23 Installation du garde-pieds _________________________________________________________________26 Réglage de la butée de porte ______________________________________________________________26 Caractéristiques du filtre à eau______________________________________________________________27

Installation finale __________________________________________________________________________28 Liste de contrôle de performance ___________________________________________________________________29 Panneaux de commande ___________________________________________________________________________30 Service après-vente et enregistrement _______________________________________________________________31

Page 35

IMPORTANT – Lisez et suivez ces instructions

• Assurez-vous que la tension d’alimentation

correspond à la valeur nominale de l’appareil. Une plaque des valeurs nominales électriques spécifiant la tension, la fréquence, la puissance, l’intensité et les phases est attachée au produit.

• Pour réduire le risque d’incendie, d’électrocution

et de blessure, le travail d’installation et de câblage électrique doit être confié à un technicien qualifié, conformément à tous les codes et normes applicables, y compris les constructions cotées pour leur résistance au feu.

• L’installateur devra laisser ces instructions au

consommateur, qui devra les conserver pour pouvoir les présenter à un inspecteur local ou pour s’y référer ultérieurement.

Vous avez pour responsabilité :

• la conformité aux caractéristiques techniques et

aux dimensions d’installation ;

• l’installation correcte de l’appareil ;

• le retrait de toutes les moulures et tous les

panneaux décoratifs qui empêchent la maintenance de l’appareil ;

• la vérification que vous disposez de ces matériels

(non fournis avec votre appareil), qui sont nécessaires pour une installation correcte :

• tube en cuivre de 1/4 po (6 mm) avec robinet d’arrêt

• 6 vis à bois #8 x 3 po (7,6 cm) (des vis plus longues pourront être requises)

• 1 robinet-vanne à étrier (N’UTILISEZ PAS la fonction d’auto-perçage du robinet)

• l’assurance que le sol supportera l’appareil, les panneaux de porte et le contenu d’environ 1 200 livres (540 kg environ) ;

• la disponibilité d’une prise électrique de terre ;

• l’assurance que l’emplacement permettra l’ouverture des portes de 90° minimum.

Votre sécurité et celle des autres est très importante.

De nombreuses consignes de sécurité importantes figurent dans ce manuel et sur votre appareil. LISEZ et respectez toujours ces consignes.

C’est le symbole d’alerte de sécurité. Ce symbole vous alerte concernant les dangers qui peuvent tuer ou blesser tant vous que les autres.

Toutes les consignes de sécurité sont précédées du symbole et du mot « DANGER » ou « AVERTISSEMENT ». Ces mots ont la signification suivante :

Dangers ou pratiques dangereuses

qui AURONT pour résultat des

blessures graves ou la mort

Dangers ou pratiques dangereuses qui

POURRAIENT avoir pour résultat des

blessures graves ou la mort

Tous les messages de sécurité

identifieront le danger, indiqueront

comment réduire le risque de blessure,

ainsi que les conséquences si ces

consignes ne sont pas suivies.

DANGER

AVERTISSEMENT

Page 36

IMPORTANT – Lisez et suivez ces instructions !

Un disjoncteur de fuite de terre

devra être employé si la norme NFPA 70 (NEC), les réglementations fédérales, de l’état, provinciales ou locales, ou les décrets locaux l’exigent.

• Un disjoncteur de fuite de terre peut être exigé selon l’emplacement d’une prise électrique

par rapport aux sources significatives d’eau ou d’humidité.

• Viking Range Corporation ne garantit PAS les problèmes qui résultent des prises protégées

par un disjoncteur de fuite de terre qui ne sont pas convenablement installées ou qui ne répondent pas aux exigences ci-dessous.

Si l’usage d’un disjoncteur de fuite de terre est exigé

, il devrait être :

• Du type prise (le type disjoncteur ou portatif n’est PAS recommandé)

• Employé avec un câblage permanent seulement (un câblage temporaire ou portatif n’est PAS

recommandé)

• Installé sur un circuit distinct (sans autre prise, interrupteur ou charge sur le même circuit)

• Connecté à un disjoncteur standard de la taille adéquate (un disjoncteur de fuite de terre de

la même taille n’est PAS recommandé)

• Certifié pour les appareils de Classe A (courant de déclenchement de 5 mA +/- 1 mA)

conformément à la norme UL 943

• En bon état, avec des joints parfaitement ajustés (dans le cas d’une installation extérieure)

• Protégé contre l’humidité (l’eau, la vapeur, l’humidité élevée) autant que raisonnablement

possible

RISQUE D’ÉLECTROCUTION

Débranchez le cordon

d’alimentation et tournez l’interrupteur d’alimentation à la position d’arrêt (OFF) à l’avant de la grille supérieure. La négligence de suivre cette consigne peut causer la mort ou l’électrocution.

RISQUE DE BASCULEMENT

L’appareil est lourd dans sa partie supérieure et bascule

facilement s’il n’est pas complètement installé. Laissez les portes fermées jusqu’à ce que l’appareil soit complètement installé et fixé en place, conformément aux instructions d’installation.

Prenez-y-vous à deux ou plus personnes pour déplacer ou installer l’appareil. La négligence de suivre cette consigne risque de causer la mort ou une blessure grave.

L’essentiel du poids de l’appareil se situe en haut. Faites très attention lors du déplacement de l’appareil pour l’empêcher de basculer. Placez un carton ou un contreplaqué sous l’appareil jusqu’à ce qu’il soit installé à sa position finale d’utilisation pour protéger les sols.

AVERTISSEMENT AVERTISSEMENT

Page 37

Dimensions

36 po (91,5 cm)

Congélateur monté au bas

3 19/32 po

(9,1 cm)

51 7/8 po

(131,8 cm)

35 po

(88,9 cm)

36 po

(91,4 cm)

Les mesures varient

1 1/2 po

(3,8 cm)

9 5/32 po (23,3 cm)

23 1/16 po

(58,6 cm)

(quincaillerie fournie

localement)

23 3/16 po

(60,5 cm)

24 po

(62,9 cm)

82 3/4 po

(210,2 cm)

min.

84 1/16 po (213,5 cm)

max.

Page 38

Spécifications

36 po (91,5 cm) Congélateur monté au bas

Description MP36BF2

Largeur totale 36 po (91,5 cm) Hauteur totale à partir du bas 82 3/4 po (210,2 cm) min. à 84 1/16 po (213,5 cm) max. Profondeur totale de l’arrière Au bord avant de la garniture latérale : 23 13/16 po (60,5 cm)

Au bord avant de la grille supérieure : 24 po (61,0 cm) Largeur de découpe 36 po (91,5 cm) Hauteur de découpe 82 7/8 po (210,5 cm) min. à 84 1/16 po (213,5 cm) max. Profondeur de découpe 24 po (61,0 cm) min.* Exigences électriques Circuit dédié de 115 V, 60 Hz, 15 A; cordon à 3 fils avec

fiche de terre (3 lames) attachée Consommation maximum 9,9 A Exigences d’arrivée d’eau Conduite d’eau d’entrée en cuivre de 1/4 po (0,6 cm);

20 lb/po² (1,4 bar) minimum; 120 lb/po² (8,3 bar) maximum

Dimensions intérieures totales

Réfrigérateur 15,3 pi

(434 litres)

Congélateur 5,1 pi

(145 litres)

Capacité totale 20,4 pi3(579 litres) Poids maximum du panneau Aliments frais 45 lb (20,4 kg) Congélateur 20 lb (9,0 kg) Poids d’embarquement approximatif 500 lb (227,3 kg)

*Remarque : Les modèles à panneau personnalisé s’installent en position affleurante dans une ouverture de placard de 25 po (63,5 cm). Ils peuvent être installés dans une ouverture standard de 24 po (61,0 cm) de profondeur. La porte et la grille supérieure dépasseront de 3/4 po (1,9 cm) dans la pièce.

Page 39

Dimensions de la découpe

36 po (91,5 cm) Congélateur monté au bas

24 po

Voir Installation de la

planche anti-basculement

(61,0 cm)

82 7/8 po

(210,5 cm) min.

hauteur de planche

anti-basculement

et d’ouverture

84 1/16 po

(213,5 cm) max.

hauteur de planche

anti-basculement

et d’ouverture

36 po

(91,5 cm)

9 po

(22,9 cm)

73 3/8 po

(186,4 cm)

Emplacement de la prise électrique

6 po

(15,2 cm)

9 po

(22,9 cm)

Zone d’arrivée d’eau

36 po

(91,5 cm)

6 3/4 po

(17,1 cm)

5/8 po

(1,5 cm)

7 5/8 po

(19,4 cm)

3 po

(7,6 cm)

3 5/8 po

(9,2 cm)

10 3/4 po

(27,3 cm)

Zone d’arrivée d’eau au sol en option

10 1/2 po

(26,7 cm)

5/8 po

(1,5 cm)

5/8 po

(1,5 cm)

1 po

(2,5 cm)

Page 40

Emplacement de l’anti-basculement

Une planche de montage de 2 po (5,1 cm) × 4 po (10,2 cm) 1 1/2 po (3,8 cm) × 3 1/2 po (8,9 cm)

Remarque : Si l’appareil est installé plus profondément que 24 po (61 cm), placez derrière la planche une cale mesurant la différence.

Le dessous de la planche anti-basculement se situe à 3 7/8 po (9,8 cm) en dessous de la hauteur de l’ouverture.

Remarque : Le haut de l’appareil doit être fermement placé contre le dessous de la planche anti-basculement.

79 3/8 po

(201,6 cm) min.

au bas de la planche

anti-basculement

80 1/2 po

(204,6 cm) max.

au bas de la planche

anti-basculement

29 po

(73,7 cm)

3 1/2 po

(8,9 cm)

1 1/2 po

(3,8 cm)

Dimensions de la planche anti-basculement

36 po (91,5 cm) Congélateur monté au bas

Un 2 x 4 po de 1 1/2 po (3,8 cm) x 3 1/2 po (8,9 cm)

Remarque : Si l’appareil est installé plus profondément que 24 po (61,0 cm), placez derrière la planche une cale mesurant la différence.

Le dessous de la planche anti-basculement se situe à 3 7/8 po (9,8 cm) en dessous de la hauteur de l’ouverture.

Remarque : Le haut de l’appareil doit être fermement placé sous la planche anti-basculement.

Page 41

5/8 po (1,6 cm)

5/8 po

Dimensions du panneau superposé

Panneaux personnalisés de 36 po (91,5 cm)

Remarque : Les panneaux superposés doivent

être faits en une robuste pièce droite et sèche. Il n’est pas recommandé d’utiliser plusieurs morceaux de panneau pour obtenir les dimensions désirées.

3/32 po

(0,24 cm)

3 po

(7,62 cm)

Remarque :

L'insertion est

illustrée à l'envers.

1 13/16 po

(4,60 cm)

5/8 po

5/8 po (1,6 cm)

(1,6 cm)

3/4 po

(1,9 cm)

51 1/4 po

(130,2 cm)

5/8 po

(1,6 cm)

3/4 po

(1,9 cm)

35 1/4 po

(89,5 cm)

Remarque : L'encoche de l'angle est pour la charnière de porte gauche. Inversez pour la charnière droite. Voir la page 54 pour les instructions de découpage.

32 1/4 po jusqu'à l'encoche

(81,9 cm)

35 1/4 po

(89,5 cm)

51 7/8 po

(131,8 cm)

23 1/16 po

(58,6 cm)

Page 42

Rayon de 1/4 po

(1,2 cm)

Dimensions de la grille personnalisée

Grille personnalisée de 36 po (91,5 cm)

Remarque : Le couvre-charnière facultatif

peut être fixé à l’aide d’une robuste bande adhésive, de vis à bois noyées ou de courts clous fixés avec une cloueuse.

1/2 po

(1,27 cm)

2 3/4 po

(6,98 cm)

de 1/4 po

(0,64 cm)

32 3/16 po

(81,75 cm)

(1,2 cm)

Rayon de 1/4 po

(0,64 cm)

1/8 po

(0,31 cm)

Inversez les

dimensions pour

l’autre côté.

3/4 po

(1,90 cm)

1/2 po

(1,27 cm)

3 po

(7,62 cm)

3 po

(7,6 cm)

3 po

(7,62 cm)

3/4 po

(1,90 cm)

4 3/16 po

(10,6 cm)

5 17/32 po

(14,0 cm)

1 1/2 po

(3,81 cm)

30 27/32 po

(78,34 cm)

Rayon

1/2 po

(1,27 cm)

3/4 po

(1,90 cm)

1/2 po

(1,27 cm)

1/2 po

(1,27 cm)

3/4 po

(1,90 cm)

1/2 po

(1,27 cm)

3 1/8 po

(7,93 cm)

Couvre-charnière facultatif

35 1/2 po

(90,17 cm)

2 7/8 po

(7,3 cm)

3 po

(7,6 cm)

34 po

(86,36 cm)

33 15/16 po

(86,20 cm)

34 po

(86,36 cm)

16.5°

9/16 po

(1,42 cm)

3 25/32 po

(9,60 cm)

20.0°

27/32 po

(0,84 cm)

1/4 po

(0,635 cm)

1/2 po

(1,27 cm)

2 1/8 po

(5,4 cm)

7/8 po

(2,22 cm)

Page 43

Remarque : Cette pièce doit être

positionnée au centre de la grille.

Si vous désirez, vous pouvez

également utiliser deux pièces par

grille en divisant la longueur de la

grille en troisièmes.

1/2 po

(1,27 cm)

1 1/2 po

(3,81 cm)

Rayon

de 1/4 po

(0,64 cm)

2 3/4 po

(6,98 cm)

1/2 po

(1,27 cm)

3/4 po

(1,90 cm)

3/8 po

(0,38 cm)

1/2 po

(1,27 cm)

R 3/32 po

(0,09 cm)

3/4 po

(1,90 cm)

3/4 po

(1,90 cm)

3/4 po

(1,90 cm)

13/32 po (1,03 cm)

9/16 po

(1,43 cm)

1/8 po

(0,32 cm)

Support de grille

2 7/8 po

(7,30 cm)

1 po

(2,54 cm)

1/2 po

(1,27 cm)

1/8 po

(0,31 cm)

1/2 po

(1,27 cm)

Rayon de 1/4 poRayon de 1/4 po

(1,2 cm)(1,2 cm)

Rayon de 1/4 po

(0,64 cm)

7/8 po

(2,22 cm)

1/2 po

(1,27 cm)

2 1/8 po

(5,39 cm)

3 1/8 po

(7,94 cm)

3 5/8 po

(9,20 cm)

1 3/8 po

(3,49 cm)

3/8 po

(0,95 cm)

Rayon de 3/8 poRayo

n de 3/8 po

(0,95 cm)(0,9

5 cm)

Rayon de 3/8 po

(0,95 cm)

1/2 po

3 1/8 po

(7,93 cm)

Couvre-charnière facultatif

1/2 po

(1,27 cm)

2 7/8 po (7,3 cm)

3/4 po

(1,90 cm)

3/4 po

(1,90 cm)

3 po

(7,6 cm)

3 po

(7,6 cm)

3 po

(7,62 cm)

3 po

(7,62 cm)

3/4 po

(1,90 cm)

71 1/2 po

(181,61 cm)

70 po

(177,80 cm)

69 15/16 po (177,64 cm)

70 po

(177,80 cm)

68 3/16 po

(173,2 cm)

66 27/32 po

(169,78 cm)

4 3/16 po (10,6 cm)

5 17/32 po

(14,0 cm)

30 27/32 po

(78,34 cm)

32 3/16 po (81,75 cm)

40 3/16 po

(102,1 cm)

41 17/32 po

(105,5 cm)

Inversez les dimensions

pour l’autre côté.

Dimensions de la grille personnalisée

Grille personnalisée de 36 po (91,5 cm) double

Remarque : Le couvre-charnière facultatif

peut être fixé à l’aide d’une robuste bande adhésive, de vis à bois noyées ou de courts clous fixés avec une cloueuse.

Page 44

25 po

(63,5 cm)

Profondeur

de comptoir

Informations sur les placards

Les modèles à panneau personnalisés, (avec des panneaux de 3/4 po (1,9 cm) d’épaisseur et des poignées personnalisées fournies localement), s’installent en position affleurante dans une ouverture de placard de 25 po (63,5 cm) (profondeur de comptoir) sans que rien ne dépasse dans la pièce, sauf les poignées personnalisées.

Vue de dessus

Mur

1/4 po

(0,63 cm)

espace si un

placard d’une

profondeur de

25 po (63,5

cm) est utilisé

panneau d’extrémité

3/4 po

(1,9 cm)

panneau

superpo-

Porte

sé

3/4 po

(1,9 cm)

complet

1/8 po

(0,3 cm)

mousse

25 po

(63,5 cm)

Profondeur

Profondeur de comptoir

de comptoir

(61,0 cm)

Profondeur

standard de

placard

24 po

25 po

(63,5 cm)

Vue de dessus

Mur

1/4 po

(0,63 cm)

espace si un

placard d’une

profondeur de

25 po (63,5 cm)

est utilisé

3/4 po (1,9 cm) panneau d’extrémité complet

3/4 po

(1,9 cm)

panneau

super-

posé

Affleurant

1/8 po (0,3 cm) mousse

Porte

Page 45

3/4 po

(1,9 cm)

Panneau d'extrémité

1 po

(2,5 cm)

1/4 po

(0,6 cm)

Support Z

Dimensions sur mesure du panneau latéral

*Remarque : Selon la hauteur des pieds de calage et la hauteur du placard.

Remarque : L’ajout de

panneaux latéraux de 3/4 po (1,9 cm) ajoute un 3/4 po (1,9 cm) supplémentaire à la largeur totale de l’appareil pour chaque panneau latéral utilisé.

Remarque : Exige la trousse pour panneau latéral (SPHKDS).

21 3/4 po

(55,2 cm)

21 3/4 po

(55,2 cm)

82 7/8 po

(210,5 cm)

min.

84 1/16 po

(213,5 cm)

max.*

24 po

(61,0 cm)

Encoche de garde-pieds en option

(Dimensions en fonction des placards)

24 po

(61,0 cm)

82 7/8 po

(210,5 cm)

min.

84 1/16 po

(213,5 cm)

max.*

Page 46

Informations générales relatives au panneau personnalisé

Options de finition personnalisées

• Toutes les installations doivent permettre l’ouverture des portes du réfrigérateur et du congélateur de 90° minimum.

• Pour une installation contre un mur sur le côté ou en coin, permettre l’installation d’un élément de remplissage standard de 3 po (7,6 cm) pour assurer l’ouverture des portes à 90°.

Remarque : Avec une poignée personnalisée, un élément de remplissage plus large peut être nécessaire.

• L’épaisseur du panneau ne doit pas dépasser 1 po (2,5 cm) sur le côté de la charnière. Les panneaux plus épais risquent d’interférer avec l’ouverture de la porte et avec le dégagement.

• S panneau de porte doit être installé après que le réfrigérateur a été branché pendant au moins 24 heures.

Enlevez les vis de la poignée latérale

ainsi que la garniture avec un tournevis Phillips.

Enlevez toutes les vis de la garniture de porte côté

poignée. Enlevez les deux vis du haut et du bas de la

garniture de porte. Enlevez la garniture

de porte côté poignée.

Enlevez le support.

Mesurez et marquez le premier trou pour chaque support.

x13

étape

x13

étape

2-1/16 po

(5,2 cm)

2-1/16 po

(5,2 cm)

Dos du panneauDos du panneau

Support FOLSupport FOLSupport ZSupport Z

1-11/16 po

(4,3 cm)

1-11/16 po

(4,3 cm)

2-13/16 po

(7,1 cm) Congélateur monté au bas

2-13/16 po

(7,1 cm) Congélateur monté au bas

2-1/8 po

(5,4 cm)

2-1/8 po

(5,4 cm)

2-1/8 po

(5,4 cm)

étape

Installation du panneau personnalisé

Page 47

Poussez le panneau de bois personnalisé sur la porte.

x13

x13 S x S, AFAR

x12 BTM

étape

Fixez le support en « Z » au panneau personnalisé, côté

charnière. Fixez le support au panneau personnalisé,

côté poignée.

étape

Glissez le panneau de bois personnalisé côté charnière, en

vérifiant que le support en « Z » s’engage dans

le support de porte.

x13

étape

Réinstallez la garniture de porte côté poignée

ainsi que les vis de la garniture de porte.

x13

étape

Réinstallez la garniture de placard ainsi que les vis.

Installation du panneau personnalisé

Page 48

Ouvrez la porte du congélateur. Enlevez les vis de la

garniture de porte ainsi que la garniture de porte avec

un tournevis Phillips.

Enlevez le support.

x16

étape

Fixez le support au panneau personnalisé.

Alignez et glissez le panneau de bois personnalisé

sur la porte.

x13

étape

Réinstallez la garniture de porte ainsi que les vis de la

garniture de porte.

x16

étape

Installation du panneau personnalisé de la porte du congélateur

Mesurez et marquez le premier trou de chaque

côté du support.

Support FOLSupport FOL

2–1/16 po

(5,2 cm)

2–1/16 po

(5,2 cm)

2–1/16 po

(5,2 cm)

2–1/16 po

(5,2 cm)

1–11/16 po

(4,3 cm)

1–11/16 po

(4,3 cm)

1–11/16 po

(4,3 cm)

1–11/16 po

(4,3 cm)

1–11/16 po

(4,3 cm)

1–11/16 po

(4,3 cm)

Dos du panneauDos du panneau

étape

Page 49

Installation de la garniture de porte

Utilisez le rouleau de garniture que vous trouverez dans

le tiroir à l’intérieur de l’appareil pour installer la

garniture de porte.

étape

Mesurez et coupez 2 1/16 po (5,2 cm) en diagonal

dans le coin inférieur gauche.

Découpez en diagonale dans le coin inférieur gauche.

3 po

(7,62 cm)

5/8 po

(1,6 cm)

étape

-13/1 6 po

(4,60 cm)

3/32 po

(0,24 cm)

étape

5/8 po

(1,6 cm)

étape

Découpe de la charnière du panneau personnalisé, congélateur monté au bas (au besoin)

Illustration finale du coin inférieur.

étape

Pour une porte dont la charnière est installée à gauche, coupez 5/8 po (1,6 cm) x 3 po (7,6 cm) dans le coin inférieur gauche.

Remarque : Les

étapes montrent le panneau à l’envers et entaillé pour une charnière

installée à gauche. Reflétez les dimensions de l’autre côté pour une

porte dont la charnière est installée à droite.

Page 50

étape

Tirez l’assemblage de la grille de ventilation

vers l’avant.

Retirez les 2 supports de montage de

l’assemblage de la grille de ventilation.

étape

Enlevez la lame centrale de la grille de ventilation.

Enlevez les deux vis de 1/4 po (0,6 cm) avec un tournevis

magnétique équipé d’un embout d’au moins 8 po (20,3 cm).

Installation de la grille personnalisée

Page 51

étape

À l’aide de huit vis retirées des supports de montage, fixez les

supports de montage à la grille en bois personnalisée en

perçant des avant-trous. (Voir les spécifications de

superposition de la grille pour déterminer l’alignement et

l’emplacement des avant-trous).

Insérez l’assemblage de la grille de ventilation

personnalisée.

Installez deux vis de 1/4 po (0,6 cm) avec un tournevis

magnétique équipé d’un embout d’au moins 8 po (20,3 cm).

Installez la lame centrale de la grille de ventilation.

étape

Installation de la grille personnalisée (suite)

Page 52

Exigences d’arrivée d’eau

Utilisez uniquement un tube en cuivre de 1/4 po (6 mm) pour la conduite d’eau. N’INSTALLEZ PAS de tube en cuivre dans un endroit où les températures tombent sous 35 ˚F (1,7 ˚C). Avant d'attacher un tube en cuivre à l'appareil, faites passer au moins 2 pintes (1,9 L) d'eau à travers le tube en cuivre et vidangez l'eau dans un seau afin de retirer les particules de la conduite d'eau.

• La AGA Marvel ne pourra être tenue pour responsable des dégâts matériels en raison d’une installation ou un raccordement au réseau d’eau incorrects.

• Raccordez un tube de cuivre flexible de 1/4 po (6 mm) à la tuyauterie du domicile, conformément aux codes et aux décrets locaux.

• La longueur du tube de cuivre doit pouvoir aller de la prise d’arrivée d’eau à la prise de l’appareil avec une longueur supplémentaire pour faciliter l’extraction de l’appareil de l’enceinte pour nettoyage ou réparation. Le tube doit être souple et non rigide, sans barbes aux xtrémités.

Pour éviter les maladies graves voire mortelles, N’UTILISEZ PAS l’appareil là où l’eau est de qualité douteuse du point de vue microbiologique ou de qualité inconnue sans effectuer une désinfection adéquate en amont ou en aval du système. Des systèmes certifiés pour la réduction des kystes pourront être utilisés sur de l’eau désinfectée pouvant contenir des kystes filtrables. Les contaminants ou autres substances éliminées ou réduites par ce système d’épuration de l’eau ne sont pas nécessairement dans votre eau.

AVERTISSEMENT

Informations générales

Exigences de surface

Vérifiez ce qui suit :

• L’espace prévu dans la résidence convient pour l’installation de l’appareil, qui pourra par ailleurs passer les portes et les coins.

• Les sols peuvent supporter le poids de l’appareil, plus le poids des aliments (1 200 livres (540 kg) environ par appareil).

• Les sols en-dessous du réfrigérateur sont de niveau avec le plancher fini autour de la zone d’installation.

• Le mur arrière est solide et capable de soutenir deux planches 2 x 4 montées horizontalement (fournies) et boulonnées à deux poteaux muraux. Les têtes de boulon des planches 2 x 4 doivent affleurer avec le 2 x 4 pour ne pas faire obstruction.

• Retirez tout ce qui est attaché aux murs arrière ou latéraux qui risquerait de gêner l’installation.

• Les dimensions de découpe sont précises.

• La prise électrique est au bon endroit.

• La conduite d’arrivée d’eau est au bon endroit.

• N’INSTALLEZ PAS un appareil de réfrigération près d’une source de chaleur ou à un endroit où la température ambiante chutera à moins de 60 °F (16 °C).

Alimentation électrique

Il incombe au client de :

• Contacter un installateur/électricien qualifié.

• S’assurer que l’installation électrique est adéquate et conforme au Code national de l’électricité, à la norme ANSI/NFPA 70 (dernière édition) ou aux normes C22.1-1998 et C22.2 n° 0-M91 (ou la dernière édition), et à tous les codes et décrets locaux.

Une alimentation électrique à fusible de 115 V, 60 Hz, 15 A est requise. Un circuit séparé alimentant uniquement cet appareil est requis. Cet appareil est équipé d’un cordon d’alimentation à fiche de terre à 3 lames. Pour minimiser le risque d’électrocution, le cordon devra être branché sur une prise murale reliée à la terre (3 broches). N’utilisez pas de rallonge

électrique.

Si les codes permettent l’utilisation d’un fil de terre séparé, il est recommandé qu’un électricien qualifié détermine que le chemin de mise à la terre est adéquat. NE PAS mettre à la terre sur une conduite de gaz. Renseignez-vous auprès d’un électricien qualifié en cas de doute sur la mise à la terre correcte de l’appareil. NE PAS placer de fusible dans le circuit de mise à la terre ou le neutre.

Exigences liées à la planche anti-basculement

Les planches anti-basculement devraient être fixées en position avant de déplacer l’appareil dans l’ouverture.

Remarque : Des planches supplémentaires pourront être requises si l’appareil ne touche pas le mur arrière de l’enceinte. Pour éviter que l’appareil ne bascule vers l’avant, il doit être fixé en place à l’aide d’un soffite ou d’une cale en bois solide.

Page 53

Informations générales

• Le cheminement du tube en cuivre doit être à plus de 35 °F (1,7 °C) pour éviter le gel de la conduite d’eau.

• N’UTILISEZ PAS de conduites d’eau en plastique

entre la tuyauterie domestique et la connexion à la soupape d’entrée sur l’appareil de réfrigération.

• N’UTILISEZ PAS la fonction d’auto-perçage d’un robinet-vanne. Le trou ainsi percé est trop petit pour le débit d’eau requis par la machine à glaçons.

• Si un robinet-vanne n’est pas utilisé, placez un robinet d’arrêt séparé à un endroit accessible entre l’arrivée d’eau et l’appareil. NE PLACEZ PAS le robinet d’arrêt derrière l’appareil.

• L’installation des appareils avec un système d’osmose inverse est acceptable tant que la pression d’eau reste au niveau autorisé indiqué ci-dessous. Il est important de noter qu’avec de nombreux systèmes d’osmose inverse, la pression est élevée au départ, mais diminue ensuite à mesure que diminue le niveau d’eau dans la zone de stockage d’osmose inverse. Ce fait doit être pris en considération lors du contrôle de la pression d’eau sortant de l’appareil.

• Raccordez une conduite d’eau FROIDE verticale ou horizontale de 1/2 po (1,2 cm) à 1 1/4 po (3,2 cm) près de la zone de stockage d’eau.

• Acheminez la conduite d’eau à travers le plancher, le mur arrière ou le mur latéral. Le tube doit reposer à plat par terre derrière l’appareil. Pincez le tube au mur ou au plancher.

• La pression d’eau doit être supérieure à 20 lb/po² (1,4 bar) et inférieure à 120 lb/po² (8,3 bar) sur les modèles sans distributeur, et supérieure à 35 lb/po² (2,4 bar) et inférieure à 120 lb/po² (8,3 bar) sur les modèles à distributeur.

• L’essentiel du poids de l’appareil se situe en haut. Faites très attention lors du déplacement de l’appareil pour l’empêcher de basculer.

• NE RETIREZ PAS le film de protection tant que l’appareil n’est pas à sa position d’utilisation.

• Les quatre pieds de calage doivent toucher le sol pour permettre le soutien et la stabilisation du poids complet.

• NE LAISSEZ PAS l’appareil tomber sur le sol.

• Retirez les matériaux d’emballage extérieurs avant d’introduire l’appareil dans le domicile.

• Prenez-y-vous à deux personnes ou plus pour déplacer ou installer l’appareil. La négligence de suivre ces consignes risque de causer des blessures au dos ou d’autres blessures.

• Pour éviter de vous blesser, portez des gants pour effectuer une procédure d’installation quelconque et protégez-vous les yeux avant de couper les sangles métalliques.

Risque de basculement

L’appareil est lourd dans sa partie supérieure et bascule facilement s’il n’est pas complètement installé. Laissez les portes fermées jusqu’à ce que l’appareil soit complètement installé et fixé en place, conformément aux instructions d’installation. Prenezy-vous à deux ou plus personnes pour déplacer ou installer l’appareil. La négligence de suivre cette consigne risque de causer la mort ou une blessure grave.

Déballage de l’appareil

1. Retirez les sangles supérieure et inférieure.

2. Retirez la protection du haut.

3. Découpez l’arrière du carton entre 1/4 po (0,6 cm) à 1 po (2,5 cm) environ de l’angle droit à l’aide d’un couteau tout usage déployé sur 1/4 po (0,6 cm).

4. Retirez le carton et l’emballage extérieur. Conservez le carton pour protéger les sols lors de l’installation de l’appareil. Retirez la planche antibasculement, la garde-pieds et les garnitures de porte (modèles DF) de l’arrière de l’appareil.

Page 54

étape

Glissez le diable entre l’appareil et le patin.

Retirez l’appareil du patin.

Remarque : Utilisez l’emballage retiré pour protéger

les garnitures décoratives; en outre, assurez-vous que

les pieds de calage sont relevés (ajustement 0 po).

étape

Placez l’appareil devant la découpe.

Relevez le louvre de la grille centrale

en l’inclinant et retirez-le.

étape

À l’aide d’un tourne-écrou magnétique de 8 po

(20,3 cm), retirez les deux vis de 1/4 po (0,6 cm).

Retirez la grille.

Installation

Déplacement de l’appareil

étape

Retirez les supports d’expédition du patin en

retirant les 4 boulons (2 de chaque côté) à l’aide d’une

clé à douille profonde de 1/2 po (1,3 cm) et d’une pince.

Remarque : L’inclinaison de l’appareil n’est pas requise

pour le retrait des supports d’expédition.

Page 55

Retirez les quatre vis latérales et retirez le haut de

l’appareil.

Desserrez les quatre vis de charnière. Ajustez la porte.

Resserrez les quatre vis de charnière.

Replacez le dessus de l’appareil et les quatre vis

latérales.

Attachez un 2 x 4 au poteau mural (voir l’emplacement

exact sur la page des dimensions).

Au besoin, selon le placard et la profondeur,

attachez un second 2 x 4 au premier 2 x 4.

étape

Avant de l’appareil

1 3

étape

Mur

2 × 4

Réfrigérateur

étape

Mur

2 × 4

Réfrigérateur

étape

Ajustement des charnières

étape

Branchez le cordon d’alimentation pour vérifier le

fonctionnement de l’appareil.

Remarque : Assurez-vous

que l’interrupteur d’alimentation et l’interrupteur du mode

démonstrateur sont sur la position Marche (« ON »).

Page 56

3”3”

3 po

10a

étape

Ne décalez pas l’appareil de plus de 3 po (7,6 cm) de la

face des placards.

Remarque : Pour éviter d’endommager

les placards, placez du carton entre les placards et

l’appareil. Lorsque vous déplacez l’appareil, NE resserrez,

ne coudez et n’écrasez pas la conduite d’arrivée d’eau.

10b

étape

Déplacez l’appareil avec précaution jusqu’à ce qu’il soit

en position semi-affleurée avec le placard

(selon l’appareil).

Tirez le tube d’arrivée d’eau vers l’avant sous l’appareil.

Remarque : N’utilisez PAS de conduites d’eau en

plastique.

étape

Rincez la conduite d’eau en faisant couler 2 litres d’eau

dans un seau. Coupez l’eau.

Raccordez le tube d’arrivée d’eau au robinet à l’aide

d’une clé de 1/2 po (1,3 cm).

Remarque : Ne serrez PAS TROP.

Ouvrez l’arrivée d’eau et assurez-vous qu’il

n’y a pas de fuites.

étape

Installation (suite)

Page 57

Soulevez l’appareil des rouleaux à la hauteur souhaitée

et calez l’appareil à l’aide d’une clé de 5/16 po

(0,79 cm).

Remarque : NE PAS utiliser un appareil

électrique. Un serrage excessif risque de causer

des dommages.

Serrez des boulons autotaraudeurs au 2 x 4

à l’aide d’une extension de 22 po (55,9 cm).

Assurez-vous que le bac de vidange est installé et aligné.

étape

Mur

2 × 4

Réfrigérateur

Vis

étape

Ajustement des charnières (suite)

Page 58

étape

110˚110˚110˚

90˚

120˚

120˚120˚

étape

Ouvrez la porte du réfrigérateur de sorte que la butée de la

porte et la vis à épaulement soient accessibles.

Remarque : La vis à épaulement doit être dans le trou de

position d’ouverture de porte de 110°.

Retirez la vis à épaulement et placez-la dans la position

90˚ ou 120˚.

Ajustement de la butée de porte (Congélateur monté au bas).

Alignez les trous aux deux extrémités des panneaux

ajourés et insérez les vis.

À l’aide d’un tournevis Phillips, attachez le

garde-pieds à l’appareil et ajustez-le à la hauteur

désirée.

étape

Installation du garde-pieds

Page 59

Système de filtration d’eau – Fiche des données de performance et des caractéristiques techniques

Ce système a été testé conformément à NSF/ANSI 42/53 pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été ramenée à une concentration inférieure ou égale à la limite autorisée pour l’eau sortant du système, comme indiqué dans la norme NSF/ANSI 42/53.* (100 % des facteurs de sécurité intégrés pour utilisation non mesurée en cas de réclamations sanitaires uniquement.)

*Basé sur l’utilisation de cryptosporidium parvum ookystes

Caractéristiques d’exploitation

Capacité : Certifiée jusqu’à 750 gallons (2 838 L); pendant 9 mois maximum Pression exigée : 20 à 120 lb/po² (1,4 à 8,2 bars)

Température : 33 à 100

F (0,6 à 37,8 oC)

Débit : 0,78 Gallons/min (2,9 L/min)

Vérifiez la conformité aux lois et réglementations locales et nationales.

Remarque :

Même si les tests ont été effectués dans des conditions de laboratoire standard, la performance réelle peut varier. L’installation et l’utilisation doivent être conformes aux directives et aux procédures recommandées par le fabricant. Les instructions d’installation, la disponibilité des pièces et du service et la garantie standard sont fournies avec le produit à l’expédition. Ce système d’eau potable doit être entretenu conformément aux instructions du fabricant, y compris le remplacement des cartouches-filtres.

Fabriqué par : 3M Purification Inc.

400 Research Parkway Meriden, CT 06770

Système testé et certifié par NSF International en rapport avec la norme 42 pour la réduction du goût et de l’odeur de chlore, les particules de catégorie I et la norme 53 pour la réduction du plomb, du lindane, de l’atrazine, du mercure, du toxaphène, des kystes, de la turbidité et de l’amiante.

Réduction

des contaminants

Moyenne

d’influents

Concentrations de

contrôle indiquée

dans la norme NSF

Réduction

moyenne

en %

Concentration

moyenne du

produit dans

l’eau

Concentration

max. autorisée

du produit dans

l’eau

Exigences

de réduction

de la NSF

Rapport du

test de la

NSF

Goût et odeur de chlore

2,0 mg/L 2,0 mg/L + 10 % 97,5 % 0,05 mg/L N/A > 50 % J-00056501

Valeur nominale de particules Classe I,

0,5 à < 1,0 µm

13 666 667

particules/

Au moins 10 000

particules/mL

98,9 % 143 333

particules/mL

N/A > 85 % J-00056506

Amiante 96 MF/L

107à 108fibres/L; fibres de longueur

supérieure à 10 µm

> 99 % < 1 MF/L N/A > 99 % J-00056511

Atrazine 0,010 mg/L 0,009 mg/L + 10 % 89,3 % 0,001 mg/L 0,003 mg/L N/A J-00056512 Kystes* 122 500

kystes/L

Minimum

50 000 kystes/L

99,99 % 1 kyste/L N/A > 99,95 % J-00056513

Plomb au pH 6,5 0,153 mg/L 0,15 mg/L + 10 % 99,3 % 0,001 mg/L 0,010 mg/L N/A J-00056515 Plomb au pH 8,5 0,150 mg/L 0,15 mg/L + 10 % 99,3 % 0,001 mg/L 0,010 mg/L N/A J-00058784 Lindane 0,002 mg/L 0,002 mg/L + 10 % 97,8 % 0,00004 mg/L 0,0002 mg/L N/A J-00058969

Mercure au pH 6,5 0,006 mg/L 0,006 mg/L + 10 % 95,0 % 0,0003 mg/L 0,002 mg/L N/A J-00058785 Mercure au pH 8,5 0,006 mg/L 0,006 mg/L + 10 % 88 % 0,0007 mg/L 0,002 mg/L N/A J-00058783 Toxaphène 0,015 mg/L 0,015 mg/L + 10 % 93,2 % 0,001 mg/L 0,003 mg/L N/A J-00056531

Turbidité 10,8 uTN 11 + 1 uTN 98,7 % 0,153 uTN 0,5 uTN N/A J-00058972

Page 60

Remettez la grille d’aération supérieure en place.

À l’aide d’un tourne-écrou magnétique de 8 po

(20,3 cm), retirez les deux vis de 1/4 po (0,6 cm).

Reposez la lame de la grille centrale en place.

Ouvrez la porte. L’affichage doit clignoter.

Appuyez sur la touche « ACTIVATE CONTROLS »

et fermez la porte.

Remarque : Il y a un décalage de

6 minutes avant la mise en marche de l’appareil.

étape

Installation finale

Page 61

Liste de contrôle de performance

□ Vérifiez les dimensions des placards. □ Vérifiez l’alimentation électrique et en eau

(le cas échéant).

□ Installez les dispositifs anti-basculement et assurez-vous que l’appareil est solidement fixé. □ Placez l’appareil dans la découpe, calez-le à la hauteur souhaitée et fixez-le. □ Branchez l’appareil et vérifiez son fonctionnement. □ Raccordez au réseau d’eau (le cas échéant).

• Assurez-vous que le tube de remplissage de la machine à glaçons est correctement inséré.

• Assurez-vous que le bras de la machine à glaçons est abaissé.

• Assurez-vous que le distributeur fonctionne (le cas échéant).

□ Alignez les portes au carré. □ Assurez-vous que le bac de vidange est correctement installé et que le raccord d’eau ne fuit

pas.

□ Installez le garde-pieds. □ Retirez l’emballage et les étiquettes intérieurs et essuyez au chiffon.

Informations sur l’installateur :

Nom de l’installateur :________________________

Entreprise d’installation :_____________________

Date : ________________________________________

Page 62

Vérification du fonctionnement

Panneaux de commande

1. Appuyez sur la touche « ACTIVATE CONTROLS ».

2. Vérifiez que l’appareil n’est pas en mode Shabbath.

S’il est en mode Shabbath :

A. Le mode Shabbath désactive l’éclairage intérieur, l’affichage (sauf le voyant SAB, le voyant de

température et le voyant du compartiment) et l’alarme.

Pour quitter le mode Shabbath :

B. Appuyez en continu sur la touche « ACTIVATE CONTROLS », puis sur « DISPLAY OFF » pendant

trois secondes. (La commande émet trois bips pour signaler à l’utilisateur la désactivation du mode Shabbath.)

3. Vérifiez que l’appareil n’est pas en mode Démonstrateur.

S’il est en mode Démonstrateur :

A. Le mode Démonstrateur désactive le système de réfrigération, mais toutes les autres fonctions

sont normales, notamment, l’éclairage et les commandes. (Si le réfrigérateur est en mode Démonstrateur, le voyant SHOW sera allumé.)

Pour quitter le mode Démonstrateur :

B. Gardez la touche « ACTIVATE CONTROLS » enfoncée; sans la relâcher, appuyez simultanément

sur les touches « HIGHER » et « ALARM OFF ». (La commande émet trois bips pour signaler à l’utilisateur la désactivation du mode Démonstrateur.)

4. Appuyez sur la touche « ACTIVATE CONTROLS » puis appuyez et maintenez la touche « LOWER » enfoncée; sans la relâcher, appuyez sur et maintenez la touche « DISPLAY OFF » enfoncée et maintenez jusqu’au bip sonore (force le démarrage du compresseur).

5. Tous les modèles doivent être réglés à 38 °F et 0 °F (3 °C et -18 °C) pour le réfrigérateur et le congélateur (réglage usine).

Congélateur monté au bas

ACTIVATE

CONTRO LS

FRZ

TEMP

REF

TEMP

HIGHER

LOWER

FAST

COOL

MAX

REF

MAX

FRZ

ALARM

OFF

DISPLAY

OFF

FREEZER

MAX FRZ

MAX REF

FAST COOL SAB SHOW

REFRIGERATOR

DOOR OPEN

POWER

HIGH TEMP

ACTIVATE

CONTROLS

FRZ

TEMP

REF

TEMP

HIGHER

LOWER

FREEZER

MAX FRZ

MAX REF

FAST COOL SAB SHOW

REFRIGERATOR

DOOR OPEN

POWER

HIGH TEMP

FAST

COOL

MAX

REF

MAX

FRZ

ALARM

OFF

DISPLAY

OFF

Page 63

Service après-vente et enregistrement

Si un Service après vente (SAV) s’impose, appelez votre un centre de réparation agréé.

Soyez prêt à fournir les informations suivantes.

• Numéro de modèle

• Numéro de série

• Date d’achat

• Nom du revendeur où vous avez fait l’achat.

Décrivez clairement votre problème. Si vous ne p de réparation agréé le plus proche ou si vos problèmes persistent, contactez au 1-888-845-4641 ou écrivez à :

SERVICE PRIVILÉGIÉ

111 Front Street

Greenwood, Mississippi 38930 USA

Notez les renseignements indiqués ci-dessous. Vous en aurez besoin pour tout service aprèsvente nécessaire.

Le numéro de série et le numéro de modèle de votre appareil se situent sur la plaque d’identification fixée derrière l’ampoule du haut.

N° de modèle _____________________________________________________________________________________________________

N° de série ________________________________________________________________________________________________________

Date d’achat _______________________________________________________________________________________________________

Date d’installation ________________________________________________________________________________________________

Nom du revendeur _______________________________________________________________________________________________

ouvez pas obtenir les coordonnées d’un centre

Adresse ______________________________________________________________________________

Si le dépannage exige l’installation de pièces, utilisez uniquement des pièces agréées afin d'assurer la protection dans le cadre de la garantie.

Conservez ce manuel à titre de référence future.

Page 64

AGA Marvel

1260 E. VanDeinse St.

Greenville, MI 48838

Pour toute information concernant le produit,

appelez 1-800223-3900

ou visitez le site Web à www.agamarvel.com

061135-000 FR

(111516)

Page 65

Refrigerador/ Congelador Integrado (Panel Personalizado)

Guía

de Instalación

MP36BF2

Page 66

Índice

Advertencias e información importante ________________________________________________________________3 Dimensiones y especificaciones 36” (91,5 cm) __________________________________________________________5 Dimensiones del corte 36” (91,5 cm) __________________________________________________________________7 Dimensiones antivolcadura 36” (91,5 cm) ______________________________________________________________8 Dimensiones de los paneles de cubierta de 36” (91,5 cm) _______________________________________________9 Dimensiones de la rejilla personalizada de 36” (91,5 cm) _______________________________________________10 Información del gabinete ___________________________________________________________________________12 Dimensiones del panel lateral personalizado __________________________________________________________13 Información general acerca del panel personalizado ___________________________________________________14 Instalación del panel personalizado de la puerta (refrigerador o congelador) ______________________________14 Inserto de la moldura de la puerta ___________________________________________________________________17 Corte de la manija del panel personalizado ___________________________________________________________17 Instalación de la rejilla personalizada _________________________________________________________________18 Información general________________________________________________________________________________20

Desplezamiento de la unidad _______________________________________________________________21

Instalación ________________________________________________________________________________________22

Ajuste de la bisagra _______________________________________________________________________23 Instalación del panel de protección de la base ________________________________________________26 Ajuste del tope de la puerta ________________________________________________________________26

Especificaciones del sistema del filtro de agua ___________________________________________27

Instalación final ___________________________________________________________________________28 Lista de comprobación de funcionamiento____________________________________________________________29 Paneles de control _________________________________________________________________________________30 Servicio y registro__________________________________________________________________________________31

Page 67

IMPORTANTE – ¡Por favor lea y preste atención!

• Compruebe que el voltaje entrante es el mismo

de la unidad. Hay una placa con las características eléctricas adherida a la unidad, que especifica el voltaje, la frecuencia, el vataje, el amperaje y la fase.

• Para reducir el riesgo de incendio, descarga

eléctrica, o lesiones personales, el trabajo de instalación y cableado debe ser realizado por un técnico calificado de acuerdo con todos los códigos y normas aplicables, incluida la construcción contra incendios.

• El instalador debe entregar estas instrucciones al

usuario, quien las debe guardar para cuando las requiera el inspector local y para referencia futura.

Queda bajo su responsabilidad:

• cumplir con las especificaciones y dimensiones de

la instalación,

• instalar correctamente la unidad,

• quitar cualquier moldura o panel decorativo que

obstaculice prestarle servicio a la unidad,

• confirmar que tiene los siguientes materiales

(no entregados con la unidad), los cuales son necesarios para poder hacer la instalación correctamente;

• tubería de cobre de 1/4” (6 mm) con válvula de

cierre

• 6 – tornillos para madera N.° 8 × 3” (7,6 cm) (se

pueden necesitar tornillos más largos)

• 1 – Válvula de abrazadera (NO USE el sistema de

autoperforación de la válvula)

• comprobar que el piso puede soportar la unidad,

los paneles de la puerta y los componentes que contiene (aproximadamente 1200 lb [540 kg]),

• disponer de una toma de corriente con la

conexión a tierra apropiada,

• comprobar que el sitio donde se va ubicar la

unidad permita que la puerta abra 90º como mínimo.

Su seguridad y la de los demás es fundamental.

Hemos incluido muchos mensajes de seguridad importantes en este manual y en el refrigerador. Lea y cumpla siempre todos los mensajes de seguridad

Este es el símbolo de alerta de seguridad. Este símbolo lo pone en

alerta sobre las situaciones de peligro que pueden causarle la muerte o lesiones a usted y a otras personas.

Todos los mensajes de seguridad irán precedidos del símbolo de alerta de seguridad y la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Prácticas peligrosas o arriesgadas que

provocarán graves lesiones personales

o incluso la muerte.

Prácticas peligrosas o arriesgadas que

pueden provocar graves lesiones

personales o incluso la muerte.

Todos los mensajes de seguridad identificarán

el peligro, le dirán cómo reducir el riesgo de

sufrir lesiones y qué puede pasar si no

cumple las instrucciones.

PELIGRO

ADVERTENCIA

Page 68

IMPORTANTE – ¡Por favor lea y preste atención!

Se deberá usar un interruptor de circuito con conexión a tierra

si así lo exigiera NFPA-70 (Código de Electricidad Estadounidense), las leyes federales/estatales/locales o las ordenanzas locales.

Si es necesario el uso de un interruptor de circuito con conexión a tierra

, este debe:

• ser del tipo del tomacorriente (NO se recomienda el tipo disyuntor o portátil)

• ser usado con cables permanentes únicamente (NO se recomienda el cableado temporario o

portátil)

• estar en un circuito dedicado (no debe haber otros tomacorrientes, interruptores o cargas en

el circuito)

• estar conectado a un disyuntor estándar de tamaño adecuado (no se recomienda un disyuntor

de interruptor de circuito con conexión a tierra del mismo tamaño)

• estar clasificado para la Clase A (corriente de disparo de 5 mA ± 1 mA) según la norma

UL 943)

• estar en buena condición y no tener ningún empaque flojo (si corresponde, en exteriores)

• estar protegido de la humedad (agua, vapor y humedad alta) tanto como sea posible.

PELIGRO DE CHOQUE ELÉCTRICO

Desconecte la corriente o

coloque el interruptor de corriente en la posición “OFF” (APAGADO) antes de quitar la rejilla superior. Omitir esta precaución puede causar la muerte o choque eléctrico.

PELIGRO DE VOLCADURA

La unidad es muy pesada y se ladea fácilmente

cuando no está completamente instalada. Mantenga las puertas cerradas hasta que la unidad esté completamente instalada y asegurada de acuerdo con las instrucciones.

Para mover e instalar este electrodoméstico son necesarias dos o más personas. Omitir esta precaución puede causar la muerte o lesiones graves.

La mayor parte del peso de la unidad está en la parte superior. Se necesita tener mucho cuidado al mover la unidad para evitar que se vuelque. Coloque material de empaque de cartón o madera laminada debajo de la unidad hasta que esté instalada en el sitio en donde va a funcionar, para proteger la superficie del piso.

ADVERTENCIA ADVERTENCIA

• La exigencia generalmente con la posición del tomacorriente respecto a fuentes importantes de agua o humedad.

• La garantía de AGA Marvel NO cubrirá ningún problema ocasionado por tomacorrientes con interruptor de circuito con conexión a tierra que no hayan sido instalados correctamente o que no cumplan los requisitos establecidos a continuación.

respecto al uso de un interruptor de circuito con conexión a tierra se relaciona

Page 69

Dimensiones (Con congelador abajo)

Con congelador abajo de 36” (91,5 cm)

35”

(88.9 cm)

3-19/32”

(9.1 cm)

51-7/8”

(131.8 cm)

23-1/16”

(58.6 cm)

36”

(91.4 cm)

Medición varía

(hardware prestado

a nivel local)

1-1/2”

(3.8 cm)

9-5/32”

(23.3 cm)

82-3/4”

(210.2 cm)

min.

84-1/16”

(213.5 cm)

max.

23-3/16”

(58.9 cm)

24”

(61.0 cm)

Page 70

Especificaciones (Con congelador abajo)

*Nota: los modelos con panel personalizado encajan perfectamente en huecos de gabinete de 25” (63,5 cm) de profundidad. Pueden instalarse en aberturas normales de 24” (61,0 cm) de profundidad. Los frentes de la puerta y la rejilla superior sobresaldrán 3/4” (1,9 cm) hacia afuera.

Con congelador abajo de 36” (91,5 cm)

Descripción

Ancho total 36” (91,5 cm)

Altura total desde la parte inferior 82–3/4” (210,2 cm) mín. a 84–1/16” (213,5 cm) máx.

Profundidad total desde la parte de atrás

Hasta el borde del frente de la moldura lateral: 23–13/16” (60,5 cm)

Hasta el frente de la rejilla de la parte superior: 24” (61,0 cm)

Ancho del corte 36” (91,5 cm)

Alto del corte 82–7/8” (210,5 cm) mín. a 84–1/16” (213,5 cm) máx.

Profundidad del hueco 24” (61,0 cm) mín.*

Requisitos eléctricos circuito dedicado de 115 voltios, 60 Hz, 15 amperios; cable de 3 alambres con

enchufe de tres clavijas con protección a tierra conectado al producto

Uso máximo de amperios 9,9 amperios

Requisitos de tubería de entrada del agua

tubería de cobre de 1/4” (0,6 cm) para la entrada del agua; presión mínima

20 lb/pulg² (1,4 bares); máxima 120 lb/pulg² (8,3 bares)

Dimensiones interiores totales

Refrigerador Congelador Capacidad total

15,3 pies cúb. (434 litros)

5,1 pies cúb. (145 litros)

20,4 pies cúb. (579 litros)

Peso máximo del panel alimentos frescos 45 lb (20,4 kg) congelador 20 lb (9,0 kg)

Peso de embarque aproximado 500 lb (227,3 kg)

MP36BF2

Page 71

Dimensiones del corte (Con congelador abajo)

Con congelador abajo de 36” (91,5 cm)

24"

(61,0 cm)

82–7/8"

(210,5 cm)

altura mín. del tablero

antivolcaduras

y abertura

84–1/16"

(213,5 cm)

altura máx. del tablero

antivolca

y abertura

Vea la instalación

del tablero antivolcaduras

duras

(22,9 cm)

73–3/8"

(186,4 cm)

Localización de la salida de corriente

(15,2 cm)

(22,9 cm)

Zona de acceso del suministro de agua

(91,5 c

36"

(91,5 cm)

6–3/4"

(17,1 cm)

10–1/2"

(26,7 cm)

5/8"

(1,5 cm)

(2,5 cm)

5/8"

7–5/8"

(19,4 cm)

5/8"

(1,5 cm)

(7,6 cm)

3–5/8"

(9,2 cm)

10–3/4"

(27,3 cm)

suministro de agua de piso opcional

Entrada de la tubería del

Page 72

Localización del antivolcaduras

Un tablero de montaje de 2" × 4" (5,1 cm x 10,2 cm) 1–1/2" (3,8 cm) × 3–1/2" (8,9 cm)

Nota: si la unidad se instala en una profundidad mayor de 24" (61,0 cm), entonces coloque zapatas detrás de los tableros de montaje por la diferencia. La parte inferior del tablero antivolcaduras está

3–7/8" (9,8 cm) debajo de la parte de arriba de la abertura.

Nota: la parte superior de la unidad debe quedar firmemente colocada debajo del tablero antivolcaduras.

79–3/8"

(201,6 cm) mín. a parte inferior

del tablero

antivolcaduras

80–1/2"

(204,6 cm) máx.

a parte inferior

del tablero

antivolcaduras

29"

(73,7 cm)

3–1/2"

(8,9 cm)

1–1/2"

(3,8 cm)

Dimensiones del panel antivolcadura

(Con congelador abajo)

Con congelador abajo de 36” (91,5 cm)

Un tablero de montaje de 2”× 4” (5,1 × 10,2 cm) 1–1/2” (3,8 cm) × 3–1/2” (8,9 cm)

Nota: si la unidad se instala en una profundidad mayor de 24” (61,0 cm), entonces coloque zapatas detrás del tablero de montaje por la diferencia.

La parte inferior del tablero antivolcaduras está 3–7/8” (9,8 cm) debajo de la parte de arriba de la abertura.

Nota: la parte superior de la unidad debe quedar firmemente colocada debajo del tablero antivolcaduras.

Page 73

5/8"

(1,6 cm)

5/8"

Dimensiones de los paneles de cubierta

(Con congelador abajo)

Paneles personalizados de 36” (91,5 cm)

Nota: los paneles de cubierta deben ser paneles

de una pieza rectos, secos y sólidos. No se recomienda el uso de piezas de varios paneles para obtener las dimensiones necesarias.

(7,6 cm)

Nota: el inserto se muestra volteado.

3/32"

1–13/16"

(0,2 cm)

(4,6 cm)

5/8"

(1,6 cm)

3/4"

(1,9 cm)

51–1/4"

(130,2 cm)

5/8"

(1,6 cm)

3/4"

(1,9 cm)

35–1/4"

(89,5 cm)

Nota: la muesca de la esquina es para la puerta de bisagra en el lado izquierdo. Lo inverso para la bisagra en el lado derecho. Consulte la página 54 para instrucciones de c

orte.

32–1/4" a muesca

(81,9 cm)

35–1/4"

(89,5 cm)

51–7/8"

(131,8 cm)

23–1/16"

(58,6 cm)

Page 74

Radio de 1/4"

(0,6 cm)

Dimensiones de la rejilla personalizada

(Con congelador abajo)

Rejilla personalizada

de 36” (91,5 cm)

Nota: la cubierta de la bisagra opcional se

puede sujetar usando una cinta VHB fuerte, tornillos de madera avellanados o clavos cortos de una pistola de clavos.

1/2"

(1,3 cm)

Radio de 1/4"

(0,6 cm)

1/8"

(0,3 cm)

Dimensiones inversas para el otro extremo.

3/4"

(1,9 cm)

1/2"

(1,3 cm)

(7,6 cm)

3/4"

(1,9 cm)

4–11/64"

(10,6 cm)

5–17/32"

(14,1 cm)

1–1/2"

(3,8 cm)

30–27/32"

(78,3 cm)

32–3/16"

(81,8 cm)

2–3/4"

(7,0 cm)

Radio de 1/4"

(0,6 cm)

1/2"

(1,3 cm)

3/4"

(1,9 cm)

1/2"

(1,3 cm)

1/2"

(1,3 cm)

3–1/8"

(7,9 cm)

1/2"

(1,3 cm)

3/4"

(1,9 cm)

2-7/8"

(7,3 cm)

(7,6 cm)

Cubierta de bisagra opcional

35–1/2"

(90,2 cm)

34"

(86,4 cm)

33–15/16"

(86,2 cm)

34"

(86,4 cm)

16,5°

9/16"

(1,4 cm)

20,0°

3–25/3

(9,6 cm)

(0,8 cm)

1/4"

(0,6 cm)

(1,3 cm)

32"

1/2"

2–1/8"

(5,4 cm)

(2,2 cm)

7/8"

Page 75

Radio de 1/4"

(0,6 cm)

Dimensiones de la rejilla personalizada

(Con congelador abajo)

Rejilla personalizada doble de 36” (91,5 cm)

Nota: la cubierta de la bisagra opcional se

puede sujetar usando una cinta VHB fuerte, tornillos de madera avellanados o clavos cortos de una pistola de clavos.

Radio de 1/4"

(0,6 cm)

(0,3 cm)

Dimensiones inversas

para el otro extremo.

3/4"

(1,9 cm)

1/2"

(1,3 cm)

3/4"

(1,9 cm)

1/2"

(1,3 cm)

1/8"

(7,6 cm)

2-7/8"

(7,3 cm)

(7,6 cm)

3–1/8"

(7,9 cm)

1/2"

(1,3 cm)

1/2"

(1,3 cm)

(7,6 cm)

4–11/64"

(11,3 cm)

2–3/4"

5–17/32"

(14,0 cm)

(7,6 cm)

3/4"

(1,9 cm)

30–27/32"

(78,3 cm)

32–3/16"

(81,8 cm)

1–1/2"

(3,8 cm)

(7,0 cm)

Radio de 1/4"

(0,6 cm)

40–11/64"

(102,0 cm)

(1,9 cm)

1/2"

(1,3 cm)

41–25/64"

(105,1 cm)

3/4"

1/2"

(1,3 cm)

13/32"

(1,0 cm)

3/4"

(1,9 cm)

3/4"

(1,9 cm)

3/4"

(0,3 cm)

(1,4 cm)

Soporte de

2–7/8"

(7,3 cm)

(2,5 cm)

1/8"

9/16"

la rejilla

1/2"

(1,3 cm)

R 3/32"

(0,1 cm)

3/8"

(0,4 cm)

Nota: esta pieza se debe ubicar en el centro de la rejilla. Si desea, se pueden usar dos por rejilla al dividir el

)

largo de la rejilla en tercios.

68–3/64"

(172,8 cm)

70"

(177,8 cm)

69–15/16"

(177,6 cm)

66–27/32"

(169,8

70"

(177,8 cm)

Cubiert

a de bisagra opcional

71–1/2"

(181,6 cm)

(1,3 cm

16,

5°

1/2"

)

9/16"

(1,4 cm)

3 25/32"

(9,6 cm)

20,0°

7/8"

(2,2 cm

27/32"

(0,8 cm)

1/4"

(0,6 cm)

)

Page 76

25"

(63,5 cm)

Profundidad

del mostrador

Información del gabinete

Los modelos con panel personalizado, (con paneles de 3/4” [1,9 cm], de espesor y manijas personalizadas suministrados localmente), caben perfectamente en huecos de gabinete de 25” (63,5 cm) de profundidad (la profundidad del mostrador) sin sobresalir hacia afuera, excepto por las manijas personalizadas.

Vista de la parte de arriba

Pared

1/4"

(0,6 cm)

Espacio si se usa

profundidad

de gabinete de

25" (63,5 cm)

Panel final completo

3/4"

(1,9 cm)

Panel de

cubierta

Puerta

3/4"

(1,9 cm)

1/8"

(0,3 cm) Espuma

25"

(63,5 cm)

Profundidad

del mostrador

(61,0 cm)

Profundidad

del gabinete

estándar

24"

Vista de la parte de arriba

Pared

(0,6 cm)

Espacio si se usa

profundidad de

gabinete de 25"

(63,5 cm)

3/4" (1,9 cm)

25"

(63,5 cm)

Panel final completo

3/4"

(1,9 cm)

Panel de

cubierta

A ras

1/4"

1/8"

(0,3 cm) Espuma

Puerta

Page 77

3/4"

(1,9 cm)

Panel final

(2,5 cm)

1/4"

(0,6 cm)

Soporte "Z"

Dimensiones del panel lateral personalizado

Nota: agregar paneles laterales de 3/4” (1,9 cm) agrega 3/4” (1,9 cm) al ancho completo del producto para cada panel lateral usado.

Nota: requiere el kit de tornillería de panel lateral (SPHKDS).

*Nota: depende de la altura a la que se hayan levantado las patas de nivelación y de la altura del

gabinete.

21–3/4"

(55,2 cm)

82–7/8"

(210,5 cm)

mín.

84–1/16"

(213,5 cm)

máx.*

21–3/4"

(55,2 cm)

82–7/8"

(210,5 cm)

mín.

84–1/16"

(213,5 cm)

máx.*

Muesca opcional del panel de protección de la base

(Dimensiones determinadas por los gabinetes)

24"

(61,0 cm)

24"

(61,0 cm)

Page 78

Información general acerca del panel personalizado

Opciones personalizadas de acabado

• Todas las instalaciones deben permitir que las

puertas del refrigerador y el congelador se abran como mínimo 90°.

• En las instalaciones en paredes laterales o

esquinas, deje espacio para un relleno de gabinete común de 3” (7,6 cm) para asegurarse de que la(s) puerta(s) se abra(n) a 90°.

Nota: si se usa la manija personalizada puede ser necesario utilizar un relleno más ancho.

• El grosor del panel no debe ser superior a 1” (2,5 cm) en el lado de la bisagra. Los paneles de mayor gr

osor interferirán con el giro de la

puerta y el espacio libre.

• Puerta panel s debe instalarse después de que el refrigerador ha sido conectado durante al menos 24 horas.

Retire los tornillos del gabinete del lado de la manija

y la moldura con un destornillador de estrella.

Retire todos los tornillos de la moldura de la puerta del lado de la

manija. Retire dos tornillos de la moldura de la puerta inferior y

superior. Retire la moldura de la puerta del lado de la manija.

Retire el soporte.

Mida y marque el primer orificio para cada soporte.

x13

paso

x13

paso

2-1/16”

(5,2 cm)

2-1/16”

(5,2 cm)

Parte posterior del panelParte posterior del panel

Soporte FOLSoporte FOLSoporte "Z"Soporte "Z"

1-11/16”

(4,3 cm)

1-11/16”

(4,3 cm)

2-1/8”

(5,4 cm)

2-1/8”

(5,4 cm)

2-1/8”

(5,4 cm)

2-13/16”

(7,1 cm)

Con congelador

abajo

paso

Instalación del panel personalizado de la puerta

(Refrigerador o congelador)

Page 79

Presione el panel de madera personalizado sobre la

puerta.

x13

x13 S x S, AFAR

x12 BTM

paso

Coloque el soporte en “Z” en el lado de la bisagra del panel

personalizado. Coloque el soporte en el lado de la manija del panel

personalizado.

paso

Deslice el panel de madera personalizado hacia el lado

de la bisagra y asegúrese de que el soporte en forma

de “Z” quede enganchado en el soporte de la puerta.

x13

paso

Vuelva a instalar la moldura de la puerta de lado de la

manija y los tornillos de la moldura.

x13

paso

Vuelva a instalar la moldura del gabinete y los tornillos.

Page 80

Abra la puerta del congelador. Retire los tornillos de la

moldura de la puerta y la moldura con un destornillador

de estrella.

Retire el soporte.

x16

paso

Sujete el soporte al panel personalizado.

Alinee y deslice el panel de madera personalizado

sobre la puerta.

x13

paso

Vuelva a instalar la moldura de la puerta y los tornillos

de la moldura.

x16

paso

Instalación del panel personalizado de la puerta del congelador

(Sólo con congelador abajo, cont.)

Mida y marque el primer orificio en cada lado del

soporte.

Parte posterior del panelParte posterior del panel

Soporte FOLSoporte FOL

2–1/16”

(5,2 cm)

2–1/16”

(5,2 cm)

2–1/16”

(5,2 cm)

2–1/16”

(5,2 cm)

1–11/16”

(4,3 cm)

1–11/16”

(4,3 cm)

1–11/16”

(4,3 cm)

1–11/16”

(4,3 cm)

1–11/16”

(4,3 cm)

1–11/16”

(4,3 cm)

paso

Page 81

Coloque la banda de ajuste en la moldura de la puerta

Coloque el rollo de banda de ajuste que se encuentra en

el cajón dentro de la unidad en la moldura de la puerta.

paso

Mida y corte 2–1/16” (4,6 cm) en diagonal en la

esquina inferior izquierda.

Corte en diagonal en la esquina inferior izquierda.

3”

(7,62 cm)

5/8”

(1,6 cm)

paso

-13/16”

(4,60 cm)

3/32”

(0,24 c

paso

5/8”

(1,6 cm)

paso

Hueco para la bisagra del panel personalizado con congelador abajo

(Si es necesario)

Vista final de la esquina inferior.

paso

Para una puerta con la bisagra a la izquierda,

corte 5/8” (1,6 cm) × 3” (7,62 cm) en la esquina inferior izquierda.

Nota: los pasos muestran el panel invertido y con muescas para la

bisagra a la izquierda. Use las mismas dimensiones para la puerta

con bisagra a la derecha.

Page 82

paso

Extraiga la parte central de la rejilla de aire.

Retire los dos tornillos de 1/4” (0,6 cm) con un destornillador

magnético extendido de 8” (20,3 cm) de largo como mínimo.

paso

Tire de la unidad de la rejilla de aire hacia afuera.

Retire los dos soportes de montaje de la

unidad de la rejilla de aire.

Instalación de la rejilla personalizada

Page 83

paso

Use los ocho tornillos extraídos de los soportes de montaje para fijar los soportes de montaje a la rejilla personalizada de madera en los orificios piloto ya taladrados. (Para determinar

la correcta alineación y la ubicación de los orificios piloto,

consulte las especificaciones de la cubierta de la rejilla.)

Introduzca la unidad de la rejilla de aire personalizada.

Instale los dos tornillos de 1/4” (0,6 cm) con un destornillador magnético extendido de 8” (20,3 cm) de largo como mínimo.

Coloque la parte central de la rejilla de aire personalizada.

paso

Instalación de la rejilla personalizada (Cont.)

Page 84

Información general

Requisitos del sitio

Compruebe lo siguiente:

• Si la unidad cabe en su residencia y puede pasar por las esquinas y a través de las puertas.

• Si los pisos pueden soportar el peso de la unidad más el peso de los alimentos (aproximadamente 1200 lb [540 kg] por unidad).

• Los pisos debajo del refrigerador están a nivel con el piso final cercano.

• Si la pared trasera es sólida y puede resistir dos soportes de 2" × 4" (5,0 cm × 10,1 cm) (incluidos) montados horizontalmente con tornillos. Las cabezas de los tornillos del tablero de 2" ×4" (5,0 cm × 10,1 cm) deben quedar a ras con el tablero para evitar obstrucción.

• Quite cualquier cosa que esté adherida a la pared trasera o a las paredes de los lados que puedan obstruir la instalación de la unidad.

• Si las dimensiones de los huecos son exactas.

• Si la toma de corriente está en la ubicación correcta.

• Si la tubería del agua está en la ubicación correcta.

• NO INSTALE un refrigerador cerca a una fuente de calor, ni en una ubicación en donde la temperatura del ambiente sea inferior a 60 ºF (16 ºC).

Requisitos eléctricos

El cliente tiene la responsabilidad de:

• Conseguir un instalador electricista calificado.

• Comprobar que la instalación eléctrica es adecuada y de conformidad con el Código Eléctrico Nacional (National Electrical Code), ANSI/NFPA 70 última edición o el Código Eléctrico Canadiense (Canadian Electrical Code) C22, 1-1998 y C22,2 N.° 0-M91 (o última edición) y todas las ordenanzas y códigos locales.

Se necesita un suministro eléctrico de 115 voltios, 60 Hz, 15 amperios, con fusible de protección. Es necesario usar un circuito separado exclusivo para este electrodoméstico. Este electrodoméstico está equipado con un cable de suministro de energía con enchufe de tres clavijas con conexión a tierra. Para reducir el posible riesgo de descargas eléctricas, el cable se debe conectar a una toma de corriente de pared que sea de tres clavijas con conexión a tierra. No use un alargador.

Si los códigos permiten que se use un cable de conexión a tierra separado, se recomienda que un electricista calificado compruebe si el cableado de conexión a tierra es adecuado.

NO HAGA la conexión a tierra en una línea de gas. Consulte a un electricista calificado si no está seguro de que la conexión a tierra de la unidad está bien hecha. NO COLOQUE un fusible en el circuito neutro o de conexión a tierra.

Requisitos antivolcaduras

Los tableros antivolcadura deben ser asegurados en su sitio antes de colocar la unidad dentro de la abertura.

Nota: se pueden necesitar tablas de montaje adicionales si la unidad no alcanza a tocar la pared de atrás de la abertura. Para evitar que la unidad se incline hacia adelante, se debe asegurar en su sitio con un plafón sólido o un bloque de madera.

Requisitos del suministro de agua

Use solamente tubería de cobre de 1/4” (6 mm) para la conexión del agua. NO INSTALE tubería de cobre en zonas donde la temperatura caiga por debajo de 35 °F (1,7 °C). Antes de conectar la tubería de cobre a la unidad, haga pasar por lo menos 2 cuartos de galón (1,9 litros) de agua a través de la tubería para limpiarla.

Para evitar graves enfermedades o muerte, NO USE la unidad donde el agua sea microbiológicamente peligrosa o de calidad desconocida, sin desinfectarla adecuadamente antes o después de pasar por el sistema. Para el agua desinfectada que pueda contener esporas filtrables se pueden usar sistemas certificados para la eliminación de esporas. Los contaminantes u otras sustancias que elimina o reduce este sistema de tratamiento de agua no están necesariamente presentes en el agua de su hogar.

ADVERTENCIA

A Marvel no se responsabiliza por los daños

• AG

materiales ocasionados por la instalación o conexión incorrecta del agua.

• Conecte la tubería flexible de cobre de 1/4” (6 mm) a la instalación de agua de la casa, de acuerdo con los códigos y ordenanzas locales.

• La longitud de la tubería debe alcanzar para conectar la unidad al suministro de agua, con un poco más de longitud para facilitar mover la unidad

Page 85

Información general

cuando sea necesario limpiarla o darle servicio. La tubería debe ser flexible en vez de rígida y sus extremos no deben tener rebabas.

• La mayor parte del peso de la unidad está en la parte superior. Se necesita tener mucho cuidado al mover la unidad para evitar que esta se vuelque.

• NO QUITE la película protectora hasta que la unidad esté ubicada en el sitio en donde va a funcionar.

• Las cuatro patas de nivelación deben quedar firmemente apoyadas sobre el piso para soportar y estabilizar todo el peso.

• NO DEJE CAER la unidad.

• Quite todo el material de embalaje antes de introducir la unidad en la casa.

• Para mover e instalar la unidad son necesarias dos personas. No cumplir esta indicación puede causar lesiones en la espalda u otro tipo de lesiones.

• Para evitar daños personales, use guantes al realizar cualquier tarea de instalación y use protección en los ojos cuando corte las bandas metálicas.

Peligro de volcadura

La unidad es inestable y se ladea fácilmente cuando no está completamente instalada. Mantenga las puertas cerradas hasta que la unidad esté completamente instalada y asegurada de acuerdo con las instrucciones. Para mover e instalar este electrodoméstico son necesarias dos o más personas. Omitir esta precaución puede causar la muerte o lesiones graves.

Desembalaje de la unidad

1. Quite las bandas de arriba y de abajo.

2. Quite la tapa superior.

3. Haga un corte en la parte de atrás de la caja

de cartón, aproximadamente 1/4” (0,6 cm) a 1” (2,5 cm) desde la esquina derecha, con una navaja extendida de 1/4” (0,6 cm).

4. Quite la caja de cartón y el embalaje exterior.

Guarde el cartón de embalaje para proteger la superficie del piso cuando instale la unidad. Retire el panel antivolcadura, el panel de protección de la base y las molduras de la puerta (en los modelos DF) de la parte trasera de la unidad.

• La tubería debe estar ubicada en un sitio que tenga u

na temperatura por encima de 35 °F

(1,7 °C), para evitar que se congele.

• NO use tuberías plásticas para conectar la unidad

de refrigeración a la llave del suministro de agua.

• NO USE el sistema de autoperforación de la válvula de abrazadera. El hueco que abre el punzón de esta válvula es demasiado pequeño para el paso de agua que necesita la máquina de hacer hielo.

• Si no se usa la válvula de abrazadera, coloque una llave de cierre del agua en un sitio de fácil localización entre el suministro de agua y la unidad. NO INSTALE la llave de cierre del agua detrás de la unidad.

• La instalación de las unidades con un sistema de ósmosis inversa es aceptable siempre y cuando la

presión del agua se mantenga dentro de los valores de “PSI” (libras por pulgada cuadrada) aceptables, como se indica a continuación. Es

importante tener en cuenta que en muchos sistemas de ósmosis inversa, la presión comienza alta, pero después baja a medida que cae el nivel de agua del área de almacenamiento de ósmosis inversa. Esto debe considerarse en el momento de revisar la presión del agua que entra a la unidad.

• Haga una conexión de 1/2” (1,2 cm) vertical u horizontal a la tubería de agua fría de 1–1/4” (3,2 cm) más cercana.

• Pase la tubería de suministro de agua por el piso, la pared de atrás o el lateral. La tubería debe quedar alineada con el piso, debajo de la unidad. Asegure la tubería a la pared o al piso.

•

La presión del agua debe estar por encima de 20 lb/pulg² (1,4 bares) y por debajo de 120 lb/pulg² (8,3 bares) en las unidades sin dispensador y debe ser superior a 35 lb/pulg² (2,4 bares) e inferior a 120 lb/pulg² (8,3 bares) en las que tienen dispensador.

Page 86

Desplazamiento de la unidad

paso

Retire los soportes de la base del embalaje utilizando los

cuatro tornillos (dos en cada lado) con una llave de 1/2”

(1,2 cm) y un par de alicates.

Nota: no es necesario ladear la

unidad para quitar los soportes del embalaje.

Deslice una carretilla de rodillos entre la unidad y la base del embalaje. Retire la unidad de la base del embalaje.

Nota: use los sobrantes del embalaje para

proteger la moldura decorativa; verifique también que las

patas de nivelación estén subidas (0” [0 cm] de ajuste).

paso

Coloque la unidad en frente del corte.

Levante la celosía de ventilación de la rejilla del centro

en un ángulo y jálela.

paso

Usando un destornillador magnético de 8” (20,3 cm)

quite los dos tornillos de 1/4” (0,6 cm).

Quite la unidad de la rejilla.

Instalación

Page 87

Quite los cuatro tornillos de los lados y quite

la tapa de la unidad.

Afloje los cuatro tornillos de la bisagra. Ajuste la puerta.

Vuelva a apretar los cuatro tornillos de la bisagra.

Vuelva a colocar la tapa de la unidad y los cuatro

tornillos laterales.

Fije en la pared un soporte de 2" × 4" (5,0 cm × 10,1 cm)

(consulte la página de dimensiones para ver la posición

exacta).

Si es necesario, dependiendo del gabinete y de la

profundidad, fije un segundo soporte de 2" × 4" (5,0 cm ×

10,1 cm) al primer soporte de 2" × 4" (5,0 cm × 10,1 cm).

paso

Frente de la unidad

1 3

paso

Pared

2 × 4

Refrigerador

paso

2 x 4

Pared

Refrigerador

paso

Ajuste de la bisagra

paso

Conecte el cable de la corriente para comprobar el funcionamiento.

Nota: compruebe que el interruptor de la corriente y el interruptor

del “showroom” están en la posición “ON” (ENCENDIDO).

Page 88

3”3”3”

10a

paso

Coloque la unidad a 3” (7,6 cm) de quedar a ras con los gabinetes.

Nota: para evitar que el gabinete se dañe, coloque cartón entre

los gabinetes y la unidad. Al mover la unidad, NO doble, retuerza

o aplaste la tubería de suministro de agua.

10b

paso

Mueva cuidadosamente la unidad hasta que esté casi a

ras con el gabinete (dependiendo de la unidad).

Jale la tubería de suministro de agua hacia adelante por

debajo de la unidad.

Nota: NO USE conductos de plástico.

paso

Enjuague la tubería del agua dejando correr dos

cuartos de galón de agua dentro de un balde.

Cierre el agua.

Conecte la tubería a la llave del agua usando una

llave de 1/2” (1,2 cm).

Nota: NO apriete demasiado.

Abra la llave del suministro de agua y revise para ver si

hay escapes.

paso

Instalación (Cont.)

Page 89

Levante los rodillos de la unidad a la altura deseada y

nivélela utilizando una llave de 5/16” (0,8 cm).

Nota: NO USE una herramienta eléctrica.

Apretar en exceso puede causar daños.

Ponga tornillos autorroscantes de seguridad a los

soportes de 2" × 4" (5,0 cm × 10,1 cm) usando una

extensión de 22” (55,9 cm).

Compruebe que la bandeja de drenaje esté instalada y alineada.

paso

Pared

2 × 4

Refrigerador

Tornillo

paso

Ajuste de la bisagra (Cont.)

Page 90

Alinee lo huecos en ambos extremos de los paneles de

ventilación e inserte los tornillos.

Usando un destornillador de estrella, asegure el panel de

protección de la base a la unidad y ajústelo a la altura

deseada.

paso

Instalación del panel de protección de la base

paso

110˚110˚110˚

90˚

120˚

120˚120˚

paso

Abra la puerta del refrigerador de manera que el tope

de la puerta y el tornillo del soporte sean accesibles.

Nota: el tornillo del soporte debe estar en la posición

de 110º de apertura de la puerta.

Quite el tornillo del soporte y colóquelo en la posición

de 90º o 120º.

Ajuste del tope de la puerta (Congelador abajo)

Page 91

Especificaciones del sistema del filtro de agua y hoja de información de rendimiento

Este sistema ha sido probado de acuerdo con las normas NSF/ANSI 42/53 para la disminución de las substancias relacionadas a continuación. La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración menor o igual al límite permitido para el agua que sale del sistema, según las normas NSF ANSI 42/53.* (100% de los factores de seguridad incorporados para el consumo no medido solo para reclamaciones sanitarias.)

*Se basa en el uso de Cryptosporidium parvum oocysts

Especificaciones de funcionamiento

Capacidad: Certificado para 750 galones (2.838 l); hasta nueve meses Requisitos de presión: 20–120 lb/pulg² (1,4–8,3 bares)

Temperatura: 33–100 ºF (0,6–37,8 ºC) Caudal: 0,78 gpm (2,9 l/mín.)

Compruebe el cumplimiento de las leyes y regulaciones estatales y locales.

Nota:

a pesar de que la prueba fue realizada en condiciones estándar de laboratorio, el rendimiento real puede variar. Se debe instalar y utilizar de conformidad con los procedimientos y pautas recomendados por el fabricante. Las instrucciones de instalación, disponibilidad de piezas y servicio y la garantía estándar se incluyen con el producto cuando se envía. Este sistema de agua potable debe ser sometido a un mantenimiento de acuerdo con las instrucciones del fabricante, incluido el reemplazo de los cartuchos de filtro.

Fabricado por: 3M Purification Inc.

400 Research Parkway Meriden, CT 06770

Sistema probado y certificado por NFS Internacional de acuerdo a la norma 42 para la reducción del sabor y olor del cloro, partículas clase I y de acuerdo a la Norma 53 para la reducción de plomo, lindano, atracina, mercurio, toxafeno, quistes, turbiedad y asbestos.

Reducción de

contaminantes

Promedio

en agua

prefiltrada

Concentración

máxima permitida

por NSF

% de reducción promedio

Concentración

promedio en agua tratada

Concentración

máxima permitida en agua tratada

Reducción

requerida

por NSF

Reporte de

prueba de

NSF

Sabor y olor a cloro 2,0 mg/l 2,0 mg/l ± 10% 97,5% 0,05 mg/l N/D 50% J-00056501 Partículas nominales

Clase I, 0,5 a < 1,0 µm

13.666.667 pts/ml

Un mínimo de

10.000

partículas/ml

98,9% 143.333 pts/ml N/D

85% J-00056506

Amianto 96 MF/l

107a 108fibras/l; fibras con más de

10 µm de largo

> 99% < 1 MF/l N/D

99% J-00056511

Atracina 0,010 mg/l 0,009 mg/l ± 10% 89,3% 0,001 mg/l 0,003 mg/l N/D J-00056512

Espora*

122.500

esporas/l

Mínimo de 50.000

esporas/l

99,99% 1 espora/l N/D 99,95% J-00056513

Plomo en pH 6,5 0,153 mg/l 0,15 mg/l ± 10% 99,3% 0,001 mg/l 0,010 mg/l N/D J-00056515 Plomo en pH 8,5 0,150 mg/l 0,15 mg/l ± 10% 99,3% 0,001 mg/l 0,010 mg/l N/D J-00058784 Lindano 0,002 mg/l 0,002 mg/l ± 10% 97,8% 0,00004 mg/l 0,0002 mg/l N/D J-00058969 Mercurio en pH 6,5 0,006 mg/l 0,006 mg/l ± 10% 95% 0,0003 mg/l 0,002 mg/l N/D J-00058785 Mercurio en pH 8,5 0,006 mg/l 0,006 mg/l ± 10% 88% 0,0007 mg/l 0,002 mg/l N/D J-00058783 Toxafeno 0,015 mg/l 0,015 mg/l + 10% 93,2% 0,001 mg/l 0,003 mg/l N/D J-00056531 Turbiedad 10,8 UNT 11 ± 1 UNT 98,7% 0,153 UNT 0,5 UNT N/D J-00058972

Page 92

Vuelva a colocar de la rejilla de ventilación de la parte

superior.

Usando un destornillador magnético de 8” (20,3 cm)

vuelva a colocar los dos tornillos de 1/4” (0,6 cm).

Vuelva a colocar la celosía de la rejilla de

ventilación central.

Abra la puerta. La pantalla debería parpadear

de forma intermitente.

Pulse “ACTIVATE CONTROLS”.

Cierre la puerta del filtro de agua.

Nota: la unidad tardará 6 minutos en arrancar.

paso

Instalación final

Page 93

Lista de comprobación de funcionamiento

□ Compruebe el tamaño del gabinete.

□ Compruebe el suministro de corriente y de agua (si es aplicable).

□ Instale dispositivo(s) antivolcadura y compruebe la seguridad de la unidad.

□ Coloque la unidad en la abertura, nivele a una altura deseada y asegure la unidad.

□ Conecte la unidad y compruebe su funcionamiento.

□

Conecte el suministro de agua (si es aplicable).

• Compruebe que el tubo de llenado de la máquina de hacer hielo está insertado correctamente.

• Compruebe que el brazo de la máquina de hacer hielo está abajo.

• Compruebe el funcionamiento del dispensador (si corr

esponde).

□ Alinee o cuadre la(s) puerta(s).

□ Compruebe que la bandeja de drenaje esté instalada correctamente y que no hay escapes en la

conexión del agua.

□ Instale el panel de protección de la base.

□ Retire todos los embalajes internos y las etiquetas y limpie la unidad.

Información del instalador:

Nombre del instalador:_________________ ____

Compañía del instalador:___________________

__________________________________________

Fecha: ______________________________________

Page 94

Compruebe funcionamientos

Paneles de control

1. Pulse el botón “Activate Controls”.

2. Compruebe que la unidad no esté en el modo “Sabbath”.

Si está en el modo “Sabbath”:

A. El modo “Sabbath” desactiva las luces interiores, la pantalla (excepto el indicador SAB,

temperatura e indicador de compartimiento) y la alarma.

Para salir del modo “Sabbath”:

B. Mantenga pulsados los botones “Activate Controls” y “Display Off” durante 3 segundos. (El

control emitirá un sonido tres veces para avisar al usuario que ha salido del modo “Sabbath”).

3. Compruebe que la unidad no esté en el modo “Showroom”.

Si está en el modo “Showroom”:

A. El modo “Showroom” desactivará el sistema del refrigerador pero todas las demás funciones son

normales. Esto incluye luces y control. (Si el refrigerador está en el modo “Showroom”, se mostrará SHOW.)

Para salir del modo “Showroom”:

B. Mantenga pulsados los botones “Activate Controls”, “Higher” y “Alarm Off” simultáneamente.

(El control emitirá un sonido tres veces para avisar al usuario que ha salido del modo “Showroom”).

4. Mantenga pulsados los botones “Activate Controls”, luego mantenga pulsado “Lower”, mientras mantiene pulsado “Display Off” hasta que suene un beep (arranque forzado del compresor).

5. Todos los modelos deben ajustarse en 38 °F (3 °C) y 0 °F (-18 °C) para el refrigerador y el congelador respectivamente, ajuste de fábrica.

Con congelador abajo

ACTIVATEACTI VATE

CONTROLSCONTRO LS

FRZFRZ

TEMPTEMP

REFREF

TEMPTEMP

HIGHERHIGHER LOWERLOW ER

FASTFAST

COOLCOOL

MAXMAX

REFREF

MAXMAX

FRZFRZ

ALARMALAR M

OFFOFF

DISPLAYDISPLAY

OFFOFF

FREEZERFREEZER

MAX FRZMAX FRZ MAX REFMAX REF

FAST COOLFAST COOL SAB SHOWSAB SHOW

REFRIGERATORREFRIGERATOR

DOOR OPENDOOR OPEN

POWERPOWER

HIGH TEMPHIGH TEMP

Page 95

Si necesita servicio, llame a su a una agencia de servicio autorizada.

Tenga la siguiente información fácilmente disponible.

• Número de modelo

• Número de serie

• Fecha de compra

• Nombre del distribuidor donde se efectuó la compra

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 EE. UU.

Escriba la información que se solicita a continuación. Será necesaria en caso de precisar cualquier servicio de reparación.

El número de serie y de modelo de su unidad se encuentran en la placa situada detrás de la luz de la parte de arriba.

N.° de modelo ____________________________________________________________________________________________________

N.º de serie _______________________________________________________________________________________________________

Fecha de compra ________________________________________________________________________________________________

Fecha de instalación ____________________________________________________________________________________________

Nombre del distribuidor _______________________________________________________________________________________

Dirección_____________________________________________________________________________

Si el servicio de reparación requiere la instalación de piezas, utilice solo piezas autorizadas para no perder la cobertura de la garantía.

Guarde este manual para poder consultarlo en el futuro.

Servicio y registro

Describa claramente el problema que está teniendo Si no puede agencia de servicio autorizada, o sigue teniendo problemas de servicio, comuníquese el teléfono 1-888-(845-4641), o escriba a:

conseguir el nombre de una

Page 96

AGA Marvel

1260 E VanDeinse Street

Greenville, MI 48838

(800) 223-3900

Si desea información sobre el producto llame

al (800) 223-3900,

o visite el sitio web en agamarvel.com

061135-000 SP

(111516)
