Marvel MP24FAS4LS User Manual

Download

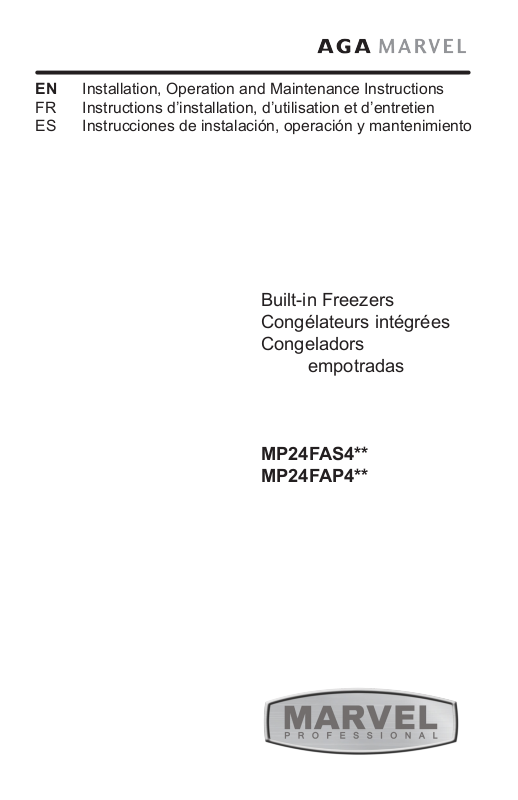

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien ES Instrucciones de instalación, operación y mantenimiento

Built-in Freezers Congélateurs intégrées Congeladors empotradas

MP24FAS4** MP24FAP4**

CONTENTS

Contents:

Safety information .................................................2

Unpacking your appliance .....................................3

Warranty registration .........................................3

Installing your appliance ........................................4

Cabinet clearances ............................................4

Leveling the appliance ........................................4

Electrical connection ..........................................5

Product Dimensions ..............................................6

Starting your appliance .........................................8

Using your Electronic control ................................8

Sleep mode .........................................................8

Turning your appliance "ON" or "OFF" ...............8

Adjusting the temperature ..................................9

Temperature mode .............................................9

Interior lighting ...................................................9

Control lock ........................................................9

Alarms ..............................................................10

Door ajar ......................................................10

Power failure ................................................10

Temperature alarm .......................................10

Temperature sensor error codes .....................11

Vacation mode ...............................................11

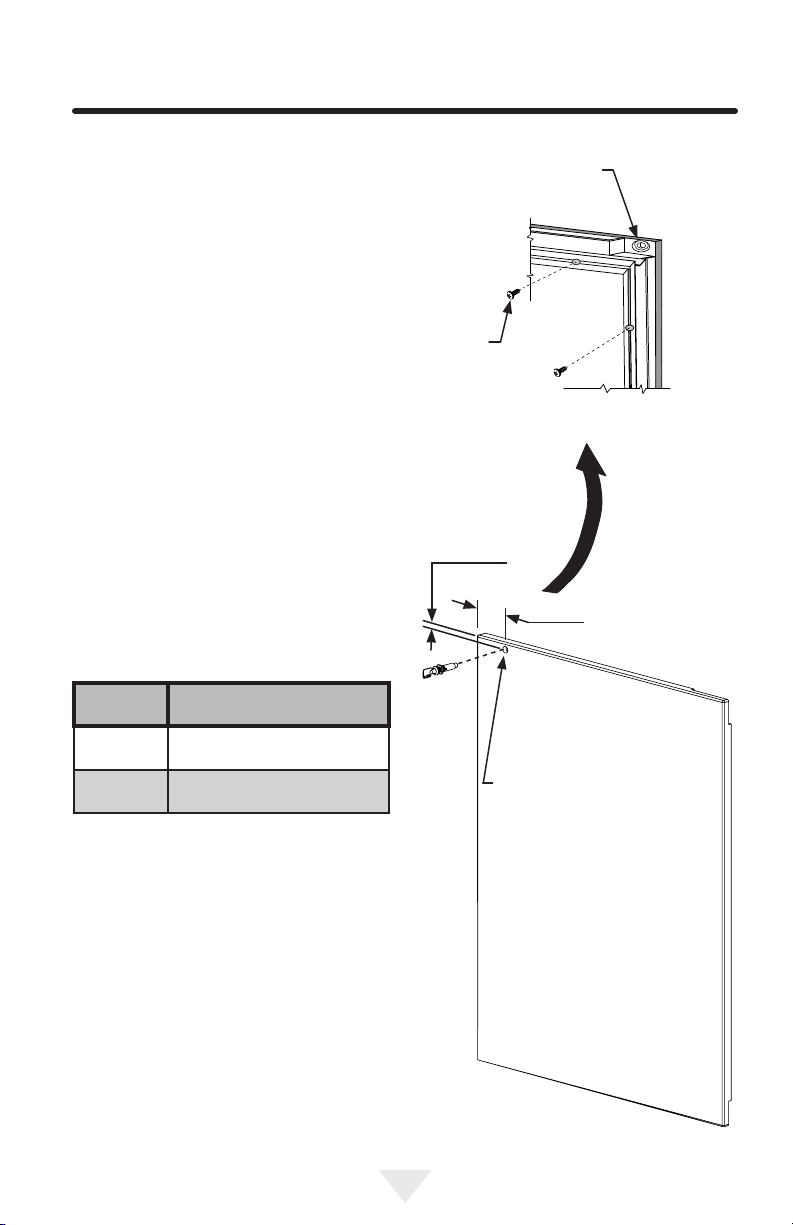

Overlay door panel installation ............................12

Shelving congurations .......................................18

Energy saving tips ...............................................18

Care and cleaning ...............................................19

Obtaining service ................................................19

Troubleshooting ...................................................20

Warranty ................................................................22

Important Safety Instructions

Warnings and safety instructions appearing in this guide are not meant to cover all possible conditions and situations that may occur. Common sense, caution, and care must be exercised when installing, maintaining, or operating this appliance.

RECOGNIZE SAFETY SYMBOLS,

WORDS, AND LABELS.

WARNING

WARNING - You can be killed or seriously injured if you do not follow these instructions.

CAUTION

CAUTION- Hazards or unsafe practices which could result in personal injury or property / product damage.

NOTE

NOTE- Important information to help assure a problem free installation and operation.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known to the State of California to cause cancer.

is committed to building a quality product in an environmentally friendly manner. Our processes are tightly controlled and

closely monitored. We have achieved certications

in ISO 9001 for quality assurance, ISO 14001 for environmental management, and OHSAS 18001 for occupational health and safety from Lloyd’s Register Quality Assurance.

UNPACKING YOUR REFRIGERATOR

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts that could be damaged by movement securely fastened. Remove internal packing materials and any tape holding internal components in place. The owners manual is shipped inside the product in a plastic bag along with the warranty registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has been thoroughly inspected and found to be in good condition. If there is damage, the packaging will be needed as proof of damage in transit. Afterwards please dispose of all items responsibly.

WARNING

WARNING - Dispose of the plastic bags which can be a suffocation hazard.

Note to Customer

This merchandise was carefully packed and thoroughly inspected before leaving our plant. Responsibility for its safe delivery was assumed by the retailer upon acceptance of the shipment. Claims for loss or damage sustained in transit must be made to the retailer.

Warranty Registration

It is important you send in your warranty registration card immediately after taking delivery of your appliance or you can register online at www. agamarvel.com.

The following information will be required when registering your appliance. Service Number Serial Number Date of Purchase Dealer’s name and address

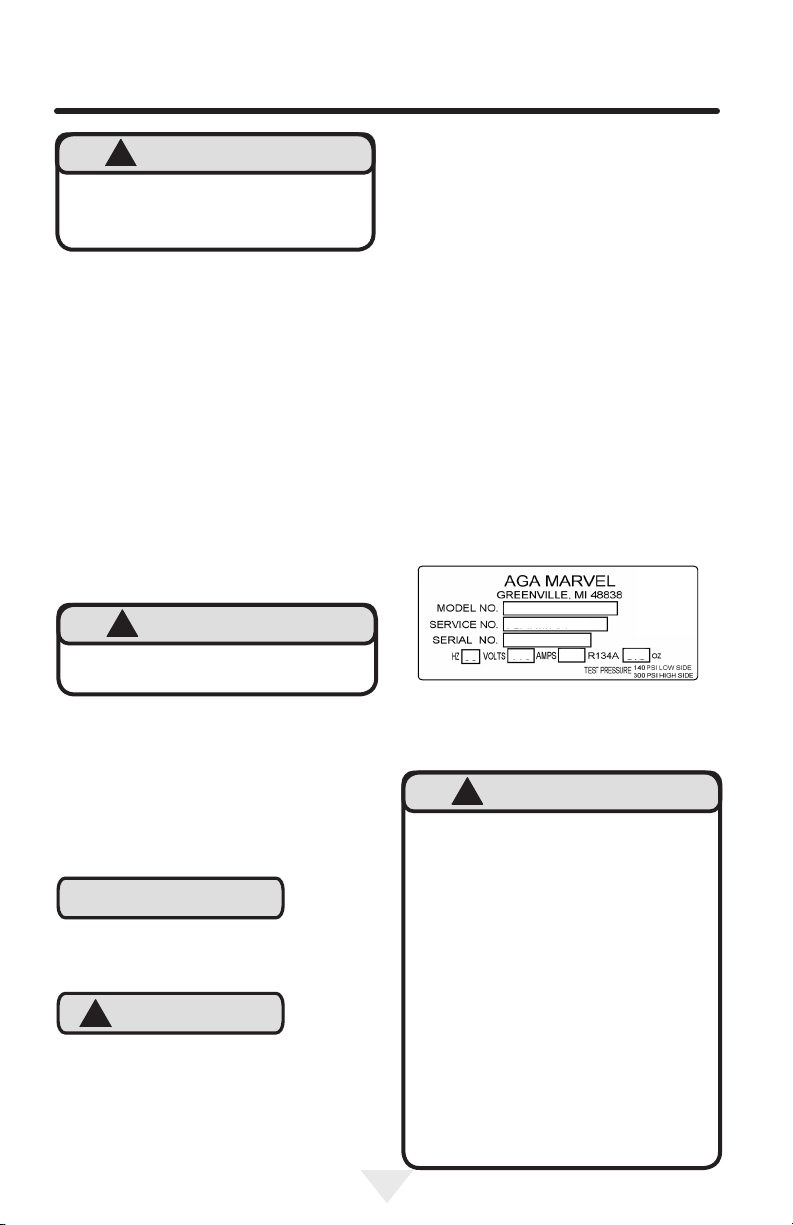

The service number and serial number can be found on the serial plate which is located inside the

cabinet on the left side near the top. (See gure 1).

Online registration

www.agamarvel.com

XXXXXXXXXXXX

Figure 1

WARNING

available at

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE MANUFACTURER - FILE THE CLAIM WITH THE RETAILER.

CAUTION

If the appliance was shipped, handled, or stored in other than an upright position for any period of time, allow the appliance to sit upright for a period of at least 24 hours before plugging in. This will assure oil returns to the compressor. Plugging the appliance in immediately may cause damage to internal parts.

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please follow the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily climb inside.

INSTALLING YOUR REFRIGERATOR

Select Location

The proper location will ensure peak performance of your refrigerator. We recommend a location where the unit will be out of direct sunlight and away from heat sources. To ensure your product

performs to specications, the recommended

installation location temperature range is from 55 to

100°F (13 to 38°C) for indoor units and 55 to 115°F (13 to 46°C) for outdoor units.

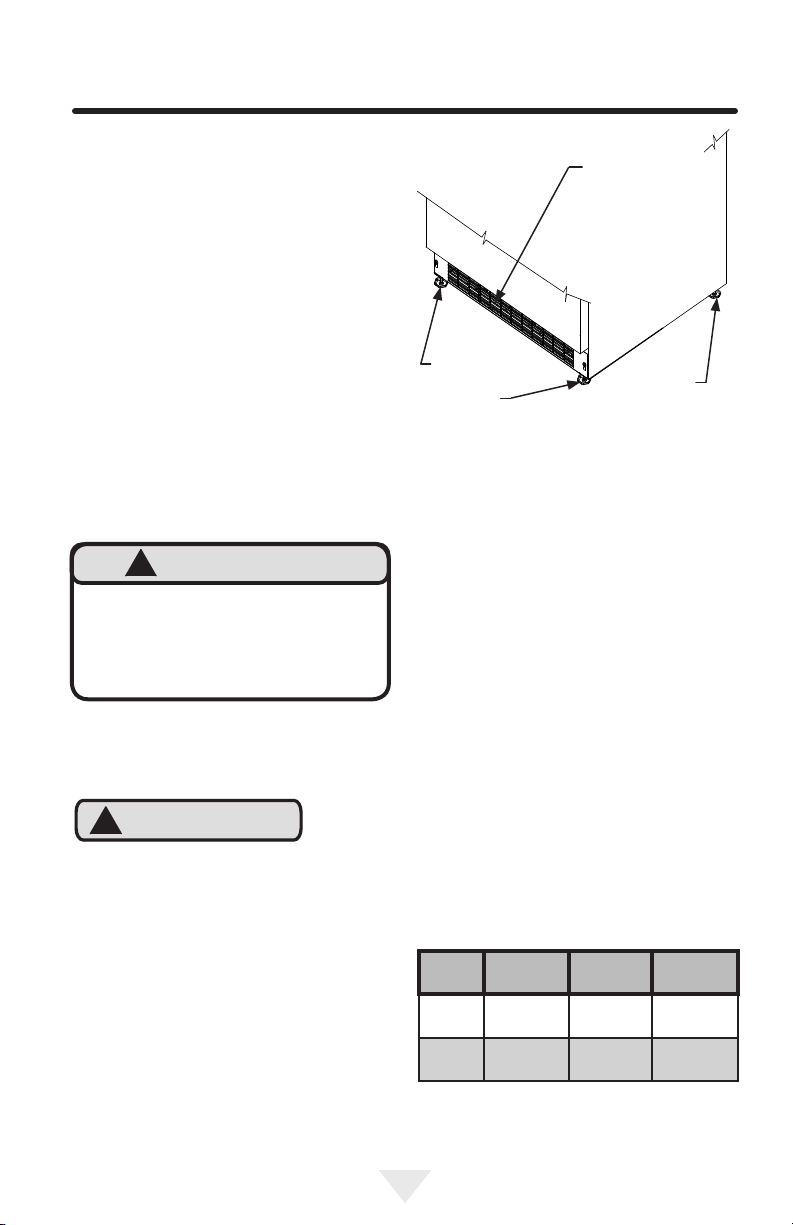

Cabinet Clearance

Ventilation is required from the bottom front of the refrigerator. Keep this area open and clear of any obstructions. Adjacent cabinets and counter top can be installed around the refrigerator as long as the front grille remains unobstructed.

WARNING

An optional stacking kit, for 24" wide models, is required to stack products. Failure to use a stacking kit could result in personal injury. Contact your dealer or Northland customer service at 844-875-7064 to order.

Front Grille, keep this area open.

Rear

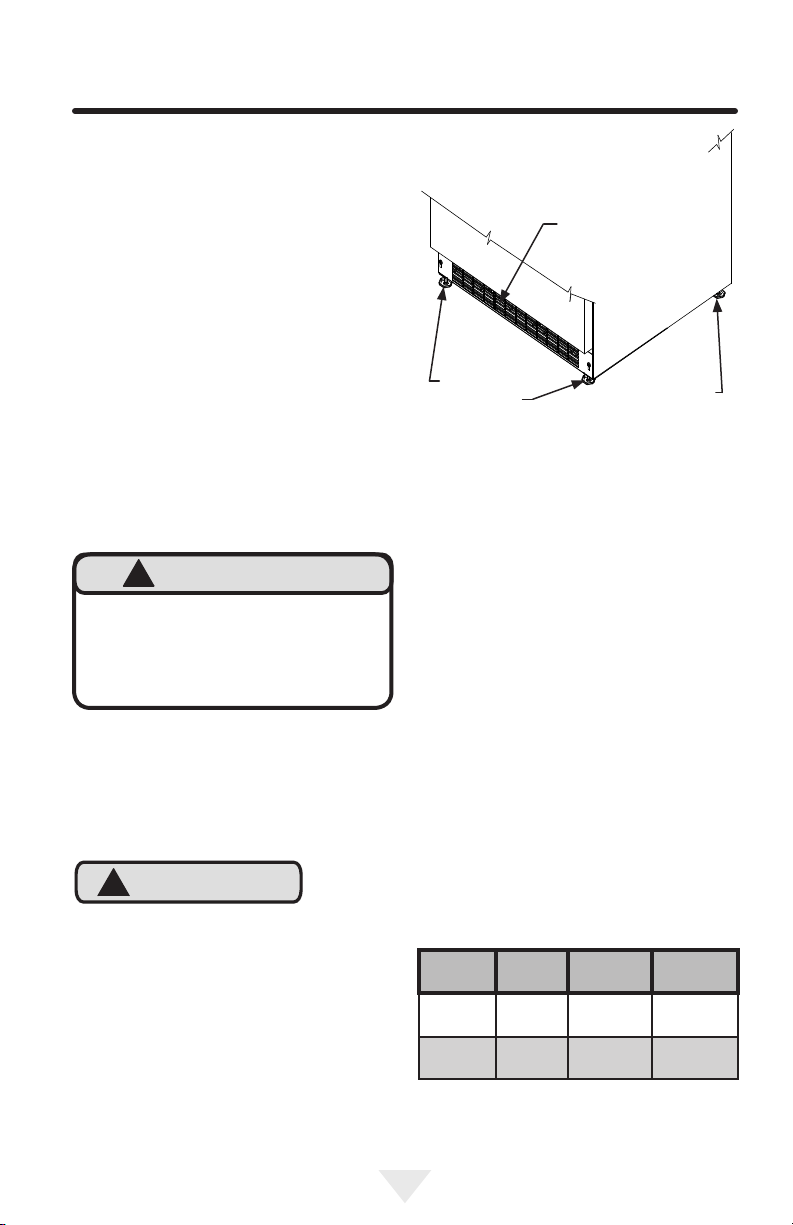

Leveling Front Leveling Legs

Figure 2

Legs

Leveling Legs

Adjustable legs at the front and rear corners of

the appliance should be set so the unit is rmly positioned on the oor and level from side to side

and front to back. The overall height of your Marvel appliance may be adjusted higher (by turning the

leveling leg out, CCW) and lower (by turning the leveling leg in, CW) dimensions as shown in Table

"A".

To adjust the leveling legs, place the appliance on a

solid surface and protect the oor beneath the legs to avoid scratching the oor. With the assistance of

another person, lean the appliance back to access the front leveling legs. Raise or lower the legs to the required dimension by turning the legs. Repeat this process for the rear by tilting the appliance forward using caution. On a level surface check the appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille adjusted to the desired height. When adjustment is complete tighten the two front grille screws.

(See Figure 5).

CAUTION

Front Grille

Do not obstruct the front grille. The openings within

the front grille allow air to ow through the condenser heat exchanger. Restrictions to this air ow

will result in increased energy usage and loss of cooling capacity. For this reason it is important this area not be obstructed and the grille openings kept clean. Northland does not recommend the use of

a custom made grille as air ow may be restricted. (See Figure 2).

Model Door Style

MP24* (S)

MP24* (P)

Minimum

(86.4 cm)

Table A

Height

34"

Maximum

Height

35"

(88.9 cm)

35"

(88.9 cm)

Figure 3

INSTALLING YOUR REFRIGERATOR

WARNING

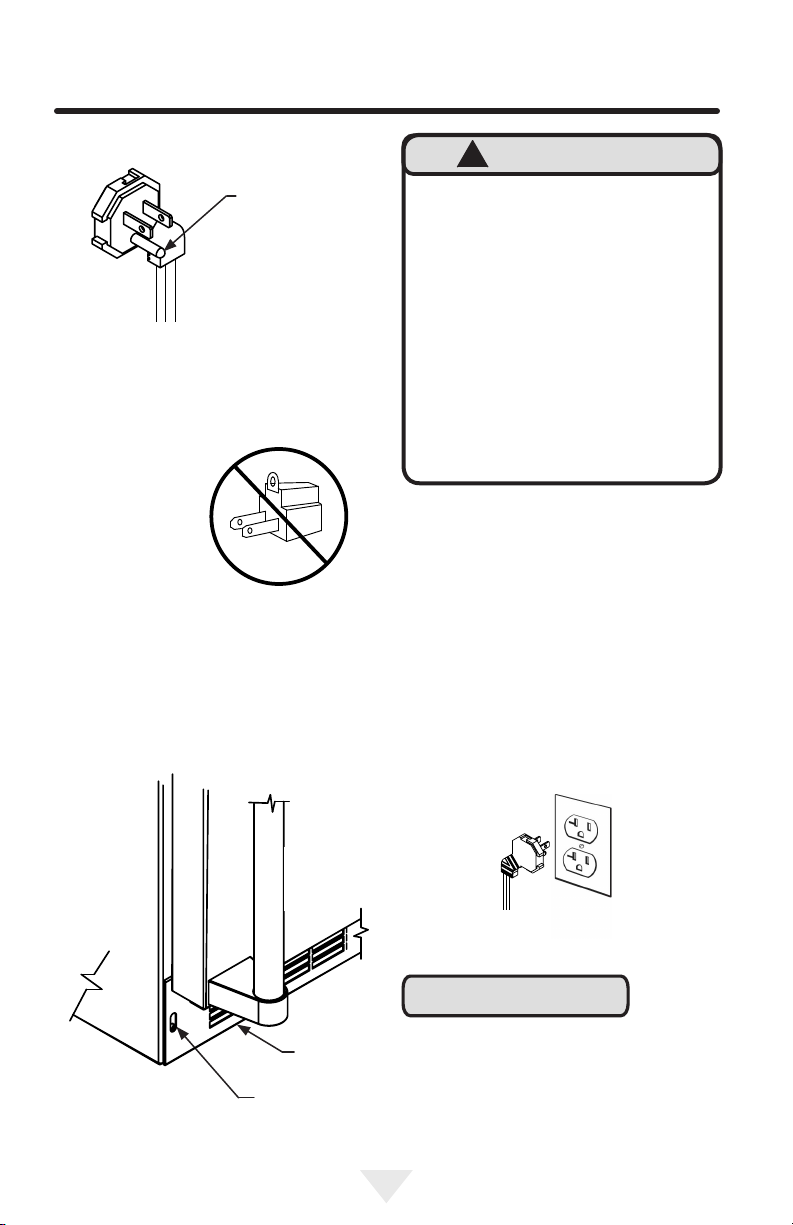

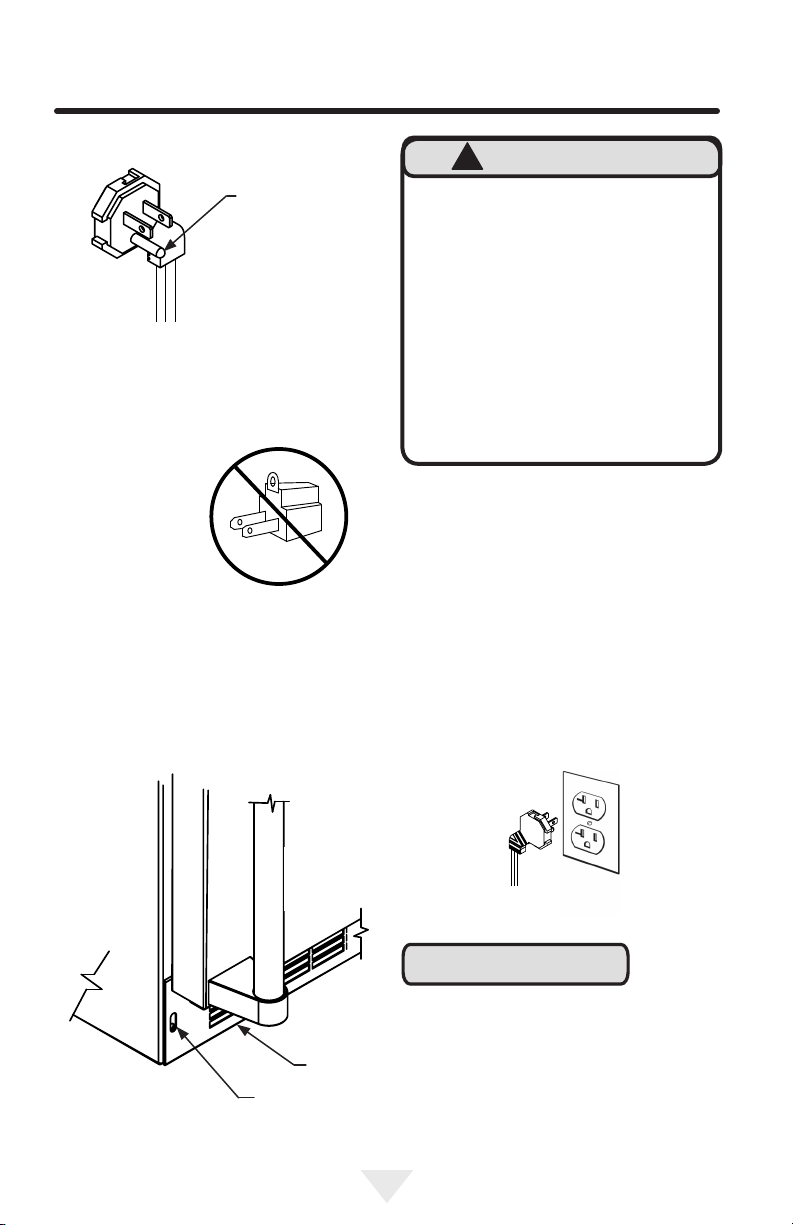

Do not remove ground prong

Figure 4

Electrical Shock Hazard

• Do not use an extension cord with this appliance. They can be hazardous and can degrade product performance.

• This appliance should not, under any circumstances, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from

the power cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the appliance. Doing so may cause an electrical shock, which may result in severe injury or death.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply cord that has a three-pronged, grounded plug. It must be plugged into a mating grounding type receptacle in accordance with the National Electrical Code and applicable local codes and or-

dinances (see Figure 6). If the circuit does not have

a grounding type receptacle, it is the responsibility and obligation of the customer to provide the proper power supply. The third ground prong should not, under any circumstances, be cut or removed.

Figure 5

Front grille

Front grille screw

Figure 6

NOTE

Ground Fault Circuit Interrupters (GFCI) are prone

to nuisance tripping which will cause the appliance to shut down. GFCI’s are generally not used on circuits with power equipment that must run unattended for long periods of time, unless required to meet local building codes and ordinances.

MODEL

MP24FA(S)

MP24FA(P)

MODEL

MP24FA(S)

MP24FA(P)

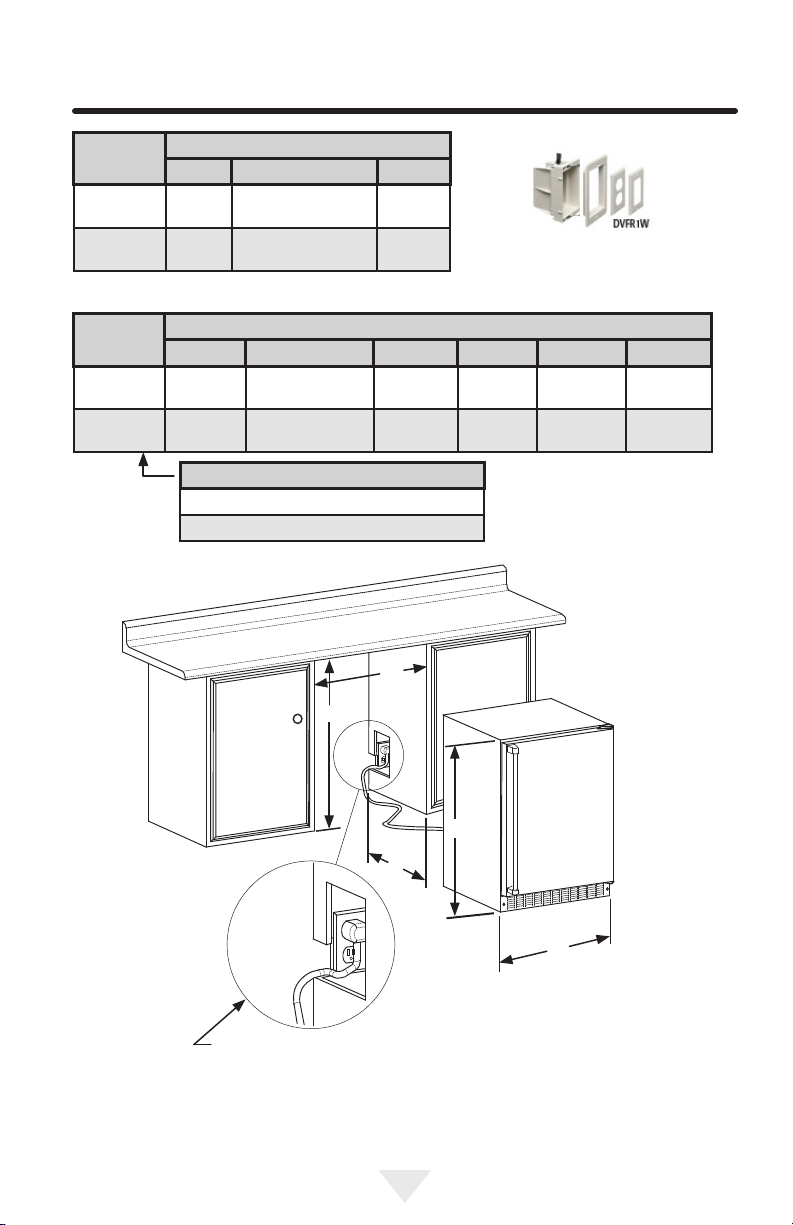

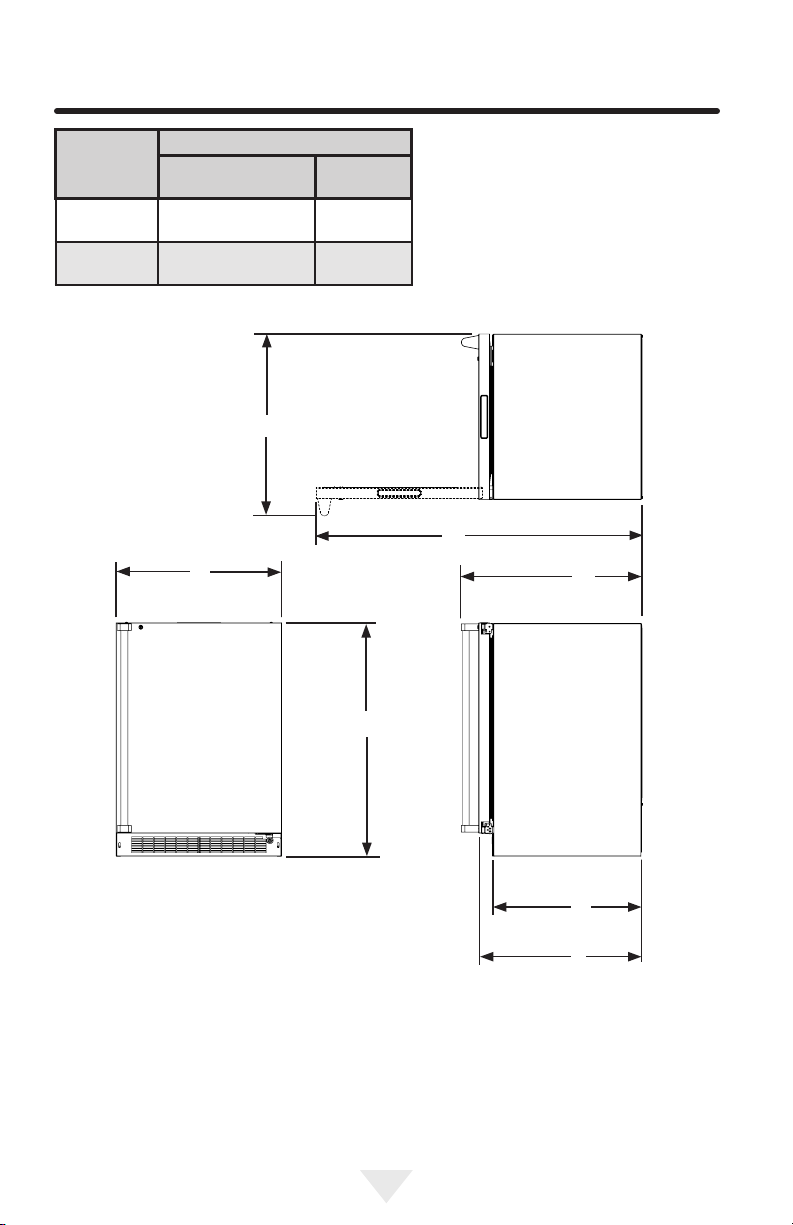

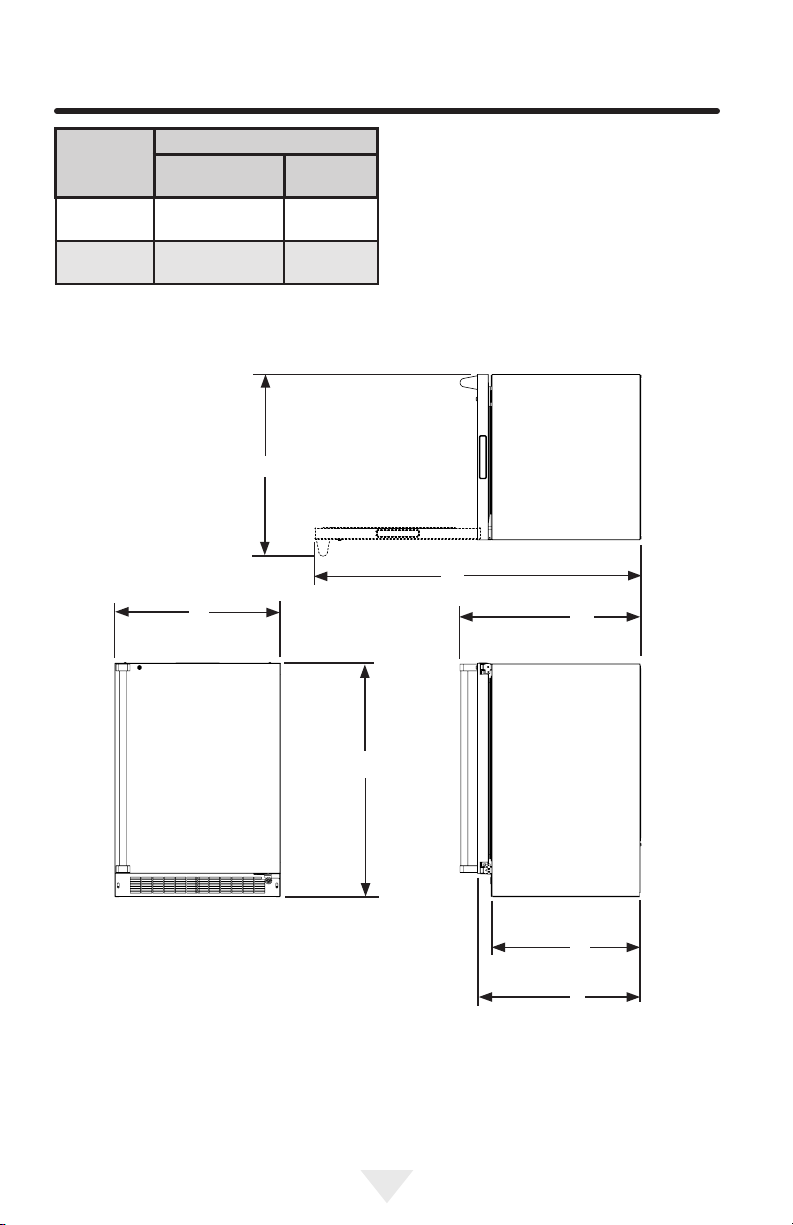

PRODUCT DIMENSIONS

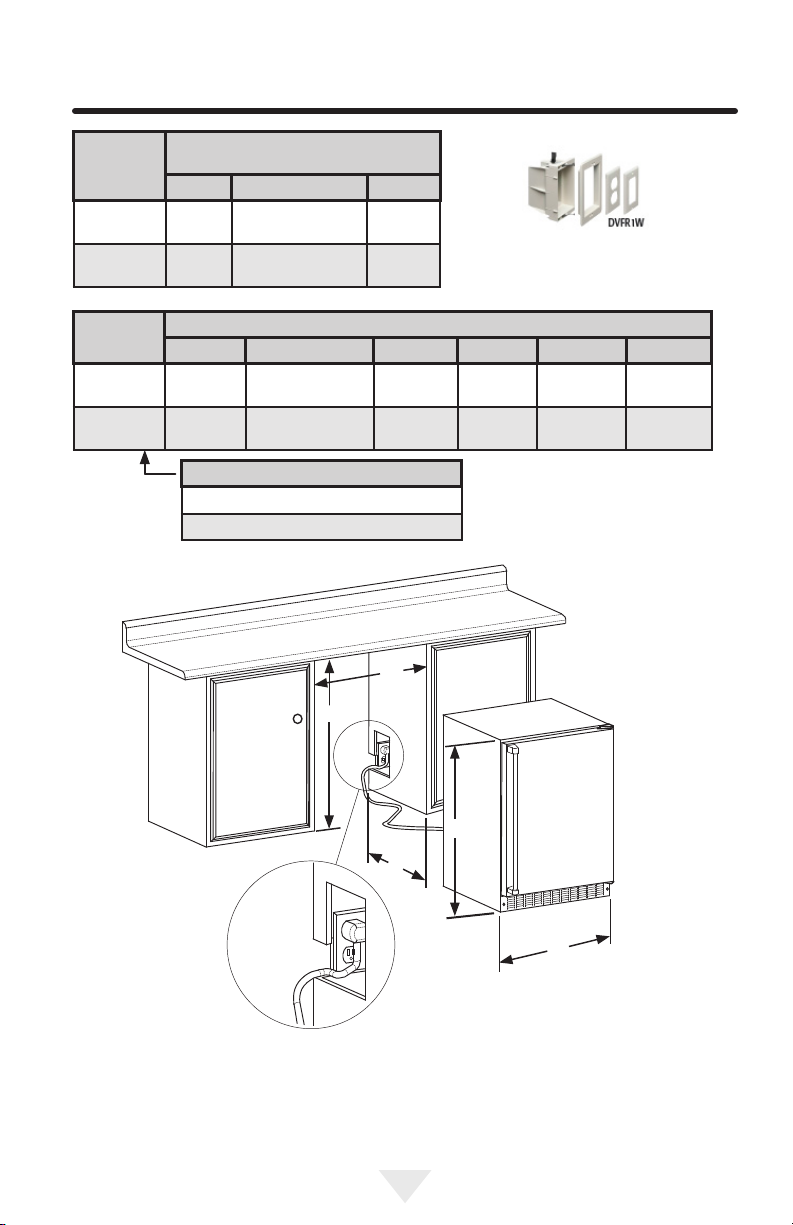

ROUGH-IN OPENING

DIMENSIONS

"A" "B" "C"

24"

(61 cm)

24"

(61 cm)

237⁄8"

(60.7 cm)

237⁄8"

(60.7 cm)

DOOR STYLE

(S) Solid Door

(P) Solid Overlay Door (no handle)

**341⁄4" to 351⁄4"

(87 to 89.5 cm)

**341⁄4" to 351⁄4"

(87 to 89.5 cm)

"D" "E" "F" "G" "H" "J"

34" to 35"

(86.4 to 88.9 cm)

34" to 35"

(86.4 to 88.9 cm)

24"

(61 cm)

*24"

(61 cm)

CABINET DIMENSIONS

2323⁄32"

(60.2 cm)

227⁄8"

(58.1 cm)

267⁄32"

(66.6 cm)

4613⁄32"

(117.9 cm)

461⁄2"

(118.1 cm)

267⁄16"

(67.2 cm)

231⁄8"

(58.7 cm)

Figure 8

"A"

"B"

Figure 7

"E"

"C"

"D"

Figure 7a

If necessary to gain clearance inside the rough-in opening a hole can be cut through the adjacent cabinet and the power cord routed through this hole to a power outlet. Another way to increase the available opening depth is to recess the power outlet into the rear wall to gain the thickness of the power cord plug. Not all recessed outlet boxes will work for this application as they are too narrow, but a recessed outlet box equivalent to Arlington #DVFR1W is rec-

ommended for this application, (see Figure 8).

PRODUCT DIMENSIONS

PRODUCT DATA

MODEL

MP24FA(S) 115V/60Hz/15A

MP24FA(P) 115V/60Hz/15A

ELECTRICAL

REQUIREMENTS #

"J"

PRODUCT

WEIGHT

140 lbs

(63.6 kg)

140 lbs

(63.6 kg)

"H"

"D"

"E"

Figure 9

* To install (P) models with the door face ush with

adjacent cabinetry doors, custom decorative panel

thickness cannot exceed 3⁄4" (19 mm).

** Minimum rough-in opening required is to be larger than the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow all local building codes when installing electrical and appliance.

"G"

211⁄2"

(54.6 cm)

"F"

STARTING YOUR APPLIANCE

Power Failure

pliance is shipped from the factory in the "On" position and will begin start-up of cooling as soon as power is supplied. If the appliance does not start,

conrm that the wall outlet has power, and that the

control is in the "On" position, (See "Turning your

appliance On and Off" below).

The control display is covered with a clear plastic

lm. This lm may be removed by carefully lifting the lm at a corner.

On initial power up, the control display will indicate a "Power Failure" alarm. This is a normal condition as the appliance was powered-up at the factory for quality inspection and then removed from power. A momentary press of the "On/Off" keypad will reset this alarm condition. (See Alarms section on page

10).

ALARM RESET

ance:

Plug the appliance power

cord into a 115 volt wall outlet. Your ap-

Temp

Minus

keypad

On/Off keypad

Temp

Plus

keypad

Display Area

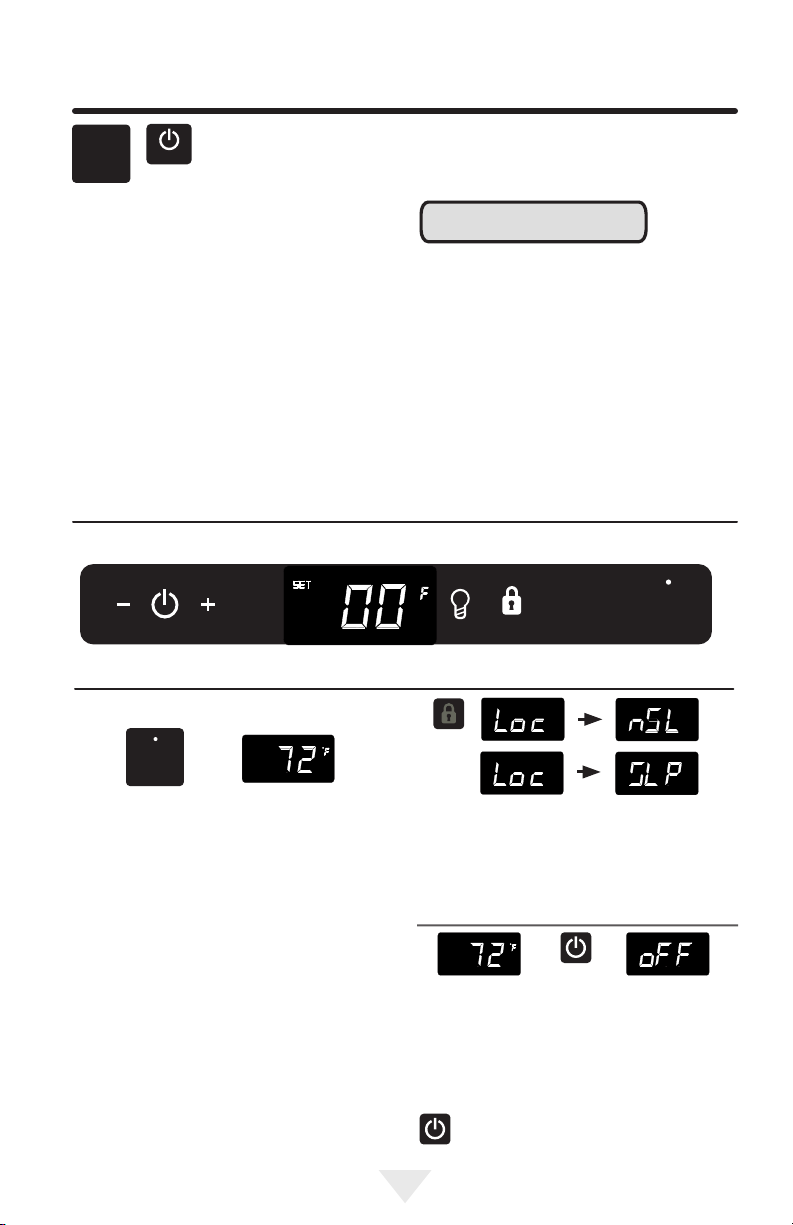

Electronic single zone control

Figure 10

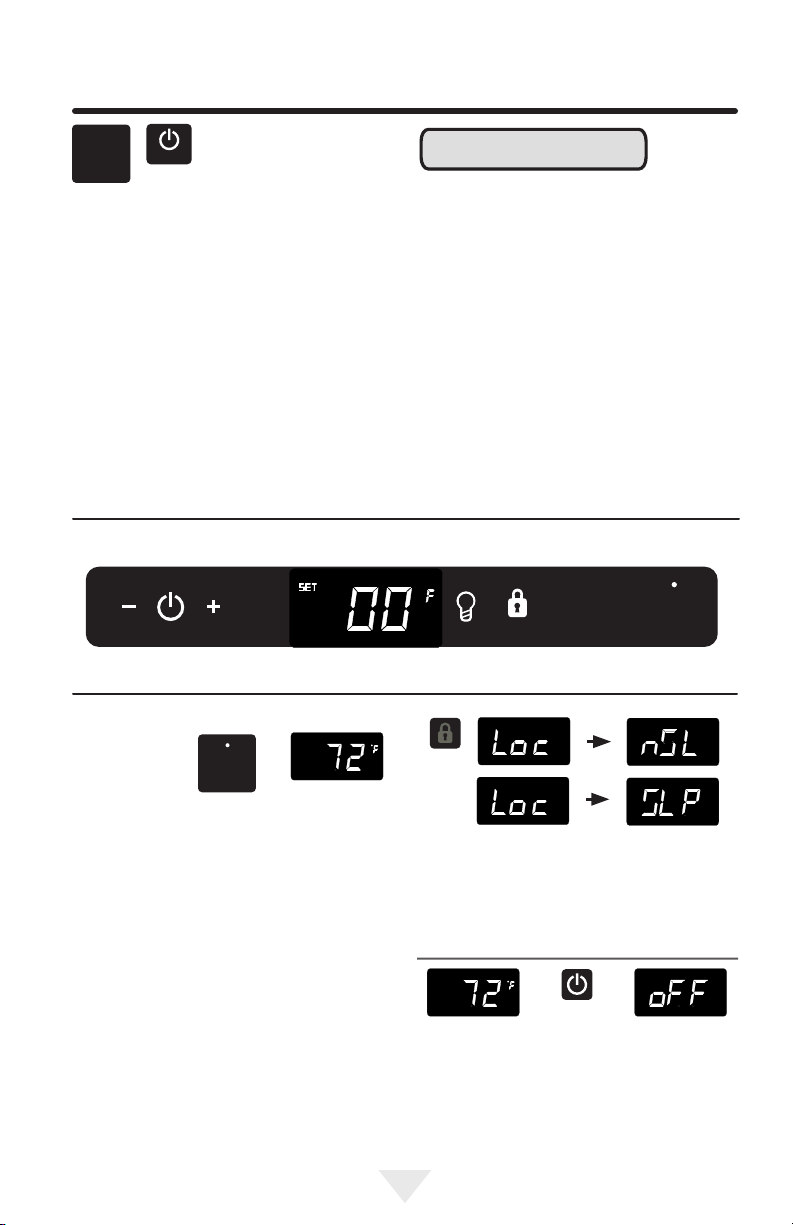

Using your electronic control:

Starting your appli-

NOTE

Your product has an automatic defrost feature that utilizes an electric heater element. Periodically during defrost you may observe the following:

• Water dripping and running sounds as a result of the frost melt

• Sizzling and popping sounds from water dripping on the heater element

• A faint reddish glow in the freezer compartment from the electric heater element

These are all “normal” operating characteristics related to refrigeration product incorporating automatic defrost. They do not represent any product fault or safety issue.

Light

keypad

Lock

keypad

System Status

indicators

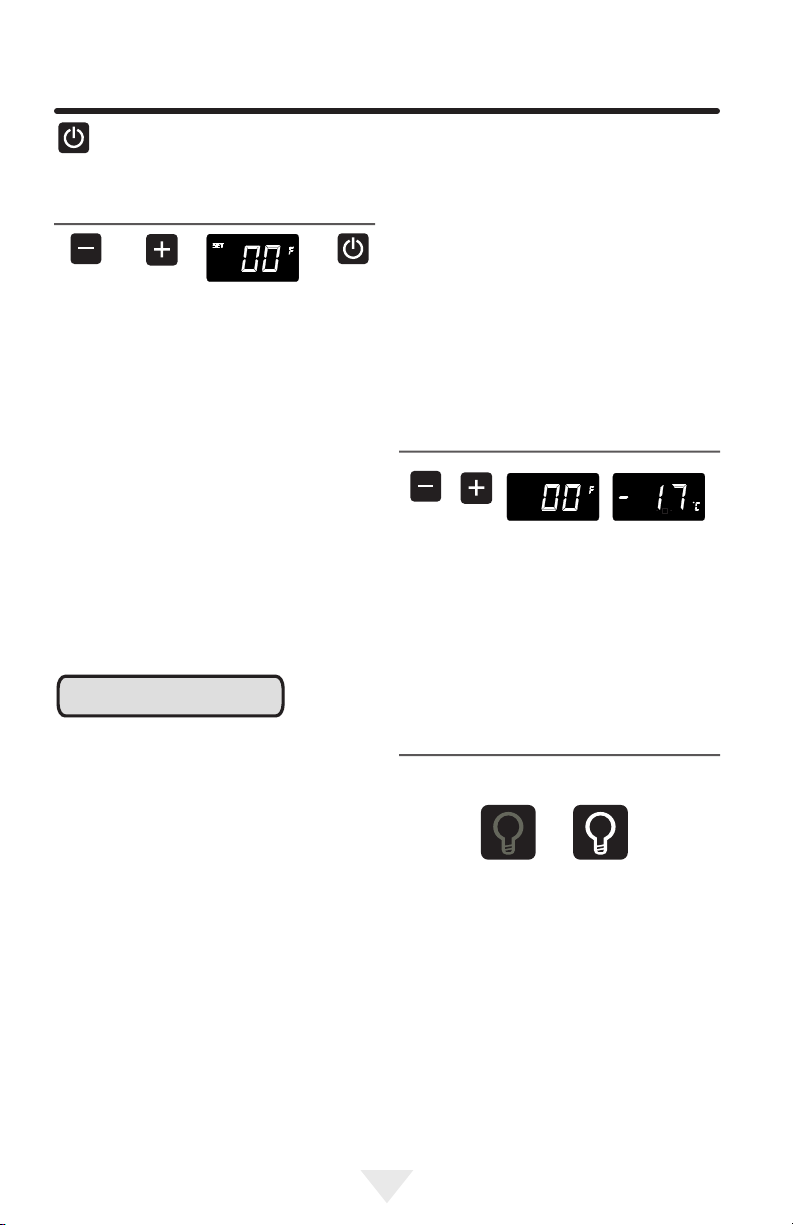

Sleep mode:

If no keypads are pressed for 60 seconds, the display will enter sleep mode to conserve power. The control panel will go dark with the exception of the system status "OK" indicator which will remain enabled. Alarm conditions will wake the display,

(see alarms on page 10).

To make the following changes to the control settings (turning the appliance ON/OFF, adjusting the temperature, changing the interior lights, and activating vacation mode), the control must be awake.

To wake the display press any keypad. A conrm

tone will sound, and the current storage compartment temperature will be displayed.

The sleep mode can be disabled if you prefer to have the display on continuously. Press and hold the "Lock" keypad until the display goes past "Loc" and reads "nSL". To enable the sleep mode, repeat the instruction, again going past "Loc" until the display reads "SLP".

Turning your appliance ON and OFF:

If the appliance is "On", (and out of sleep mode) the

temperature will be shown in the display area of the control. To turn the appliance "Off", press and hold the "On/Off" keypad for 4-seconds. "OFF" will now be displayed on the control.

To turn the appliance "On", press and hold the "On/ Off" keypad for 4-seconds.

USING YOUR ELECTRONIC CONTROL

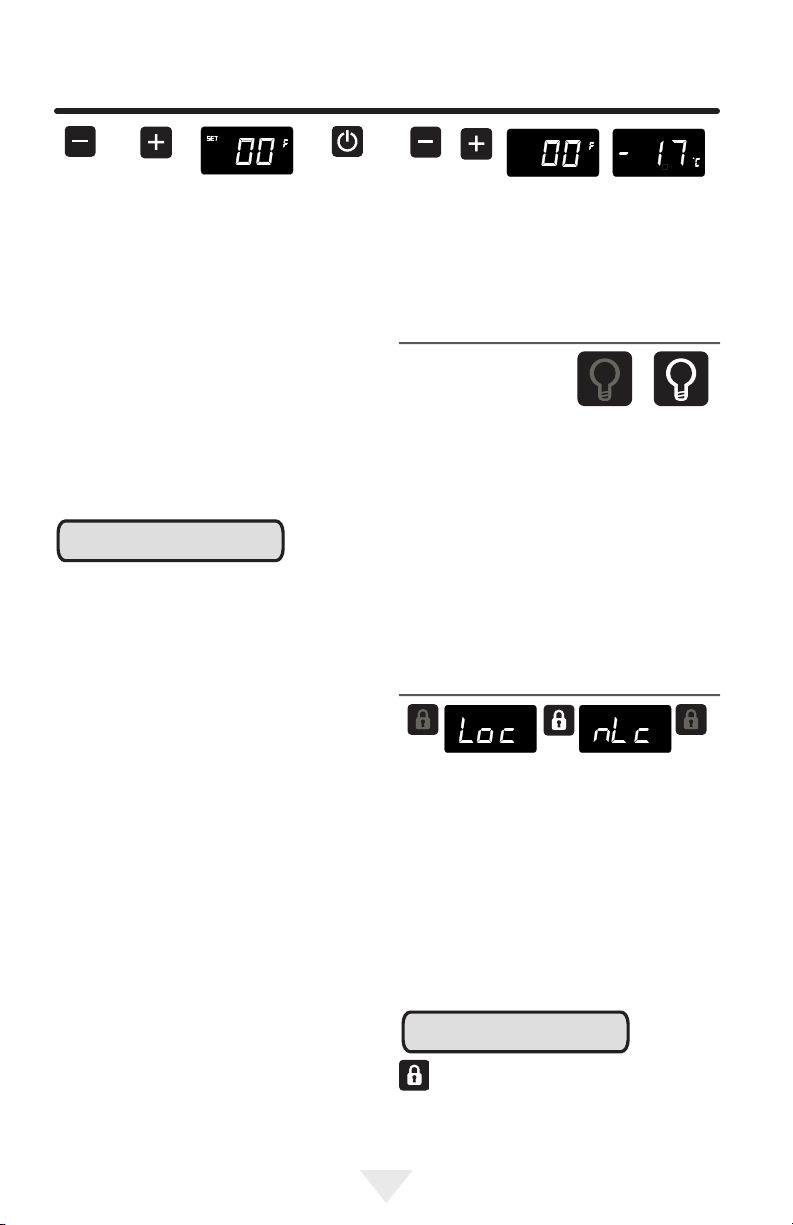

Adjusting the temperature:

To set or check the set-point temperature (with the control out of sleep mode), press the "-" or "+" keypads. "SET" will be indicated on the user interface panel and the current set-point temperature will

display and ash. Subsequent presses of the "-" or "+" keypads will adjust the temperature colder or

warmer respectively. When you have reached your desired set-point temperature, press the "On/Off" keypad to accept, or do nothing and the "Set" mode will time-out in 10-seconds accepting the displayed temperature as the new set-point.

The available set-point temperature range for your appliance is -10°F (-23°C) to 10°F (-12°C). If you attempt to adjust the temperature outside of this

range you will receive an audible notication.

NOTE

Loading warm contents may trigger a temperature alarm, see temperature alarm page 10. Depending on the quantity and/or weight of warm contents, it may take 48 hours for the compartment temperature to stabilize.

When making temperature set-point changes, it may take up to 24-hours for the stored contents to stabilize at your new set-point temperature.

Factors that affect the storage compartment stabilized temperature:

• Changes to temperature setting.

• Room temperature changes.

• Temperature of stored contents.

- Loading warm contents.

- Cold content load will delay the change to a warmer set-point temperature.

- Warm content load will delay the change to a colder set-point temperature.

• Usage, (number and duration of the door

openings).

• Installation of the appliance in direct sunlight or next to a heat source.

Temperature mode:

The temperature mode is preset from the factory in

Fahrenheit (°F) but you have the option to change it to Centigrade (°C). To change the mode, press and hold the "-" keypad, while pressing the "+" keypad,

then release the "-" keypad. The temperature will now be displayed in Centi-

grade (°C). Repeat the procedure to change the temperature mode back to Fahrenheit (°F).

Interior lighting:

Changing the Tri-Color lighting:

To change the color between white, amber, or blue, with the control out of sleep mode, momentarily press the "Light" keypad. The keypad will illuminate. Then press and hold the keypad for approximately 3 seconds the interior light will start to cycle through the 3 available colors. On solid door/drawer product this will need to be done with the door/drawer open to be able to observe the colors. Release the keypad when the desired color is on, and your interior light will be changed to that color. After selection of color for solid door/drawer product, the display light feature should be turned-

off, ("Light" keypad not illuminated).

Control lock:

The control panel can be locked to avoid unintentional changes. To lock the control, press and hold the "Lock" keypad until the display reads "Loc" then

immediately release your nger from the keypad. The lock icon will ash 3-times and then continu-

ously illuminate. When the control panel is locked, only the Lock keypad, System Status OK indicator, and the Alarm indicator are active. To un-lock the control panel, repeat this instruction until the display reads "nLc" then immediately release your

nger from the keypad.

NOTE

If the control lock is active (illuminated lock

icon) the control will have to be unlocked

before using the keypad to reset an alarm condition. See page 9 (Control Lock) for instructions for unlocking the control.

USING YOUR ELECTRONIC CONTROL

Alarms:

The control will alert you to conditions that could adversely affect the performance of the appliance.

Door Ajar

• Door ajar - If the door is open, or not closed

properly, for more than 5-minutes the System Status OK indicator will turn-off, the "Door

Ajar" indicator will ash, and a tone will sound

every 60 seconds. Additionally, an "ALARM RESET" indicator will be displayed below the "On/Off" keypad.

ALARM RESET

NOTE

The audible alarm can be muted, for each occurrence, by pressing the lock keypad.

This alarm condition can be reset by closing the door or momentarily pressing the "On/Off" keypad, (i.e.-if you are cleaning the storage compartment,

etc.). The alarm will recur in 5-minutes if the alarm

condition persists.

Power Failure

ALARM RESET

NOTE

After a high temperature alarm condition, check all perishables to ensure they are safe for consumption.

NOTE

The temperature alarm may occur as a result of high usage or introduction of warm contents to the storage compartment. If the temperature alarm continues to occur, your unit may require service.

NOTE

The audible alarm can be muted, for each occurrence, by pressing the lock keypad.

This alarm condition can be reset by momentarily pressing the "On/Off" keypad. If this alarm occurs it is recommended that you check the condition of your stored contents, even though the appliance is operating normally and the temperature has recovered, as prolonged temperature excursions could spoil perishables.

• Power failure - If power to the appliance is

inter-rupted the System Status indicator will turn-off and the "Power Failure" indicator

will ash. Additionally, an "ALARM RESET"

indicator will be displayed below the "On/ Off" keypad. No audible tone will sound. This alarm condition can be reset by momentarily pressing the "On/Off" keypad. If this alarm occurs, it is recommended that you check the condition of any perishables, even if the appliance is operating normally and the temperature has recovered, as prolonged power outages could result in excessive temperature excursions which may spoil perishables.

Temp

ALARM RESET

• Temperature alarm - If the storage compart-

ment temperature deviates excessively from your set-point temperature for an extended

period of time, the "TEMP" indicator will ash,

and an audible tone will sound every 60 seconds. Additionally, an "ALARM RESET" indicator will be displayed below the "ON/ OFF" keypad.

NOTE

Multiple alarms are possible, i.e.- "Door Ajar" for a prolonged period may trigger a "Temp" alarm, in which case both "Door Ajar" and "Temp" indicators will activate.

Door Ajar

Temp

USING YOUR ELECTRONIC CONTROL

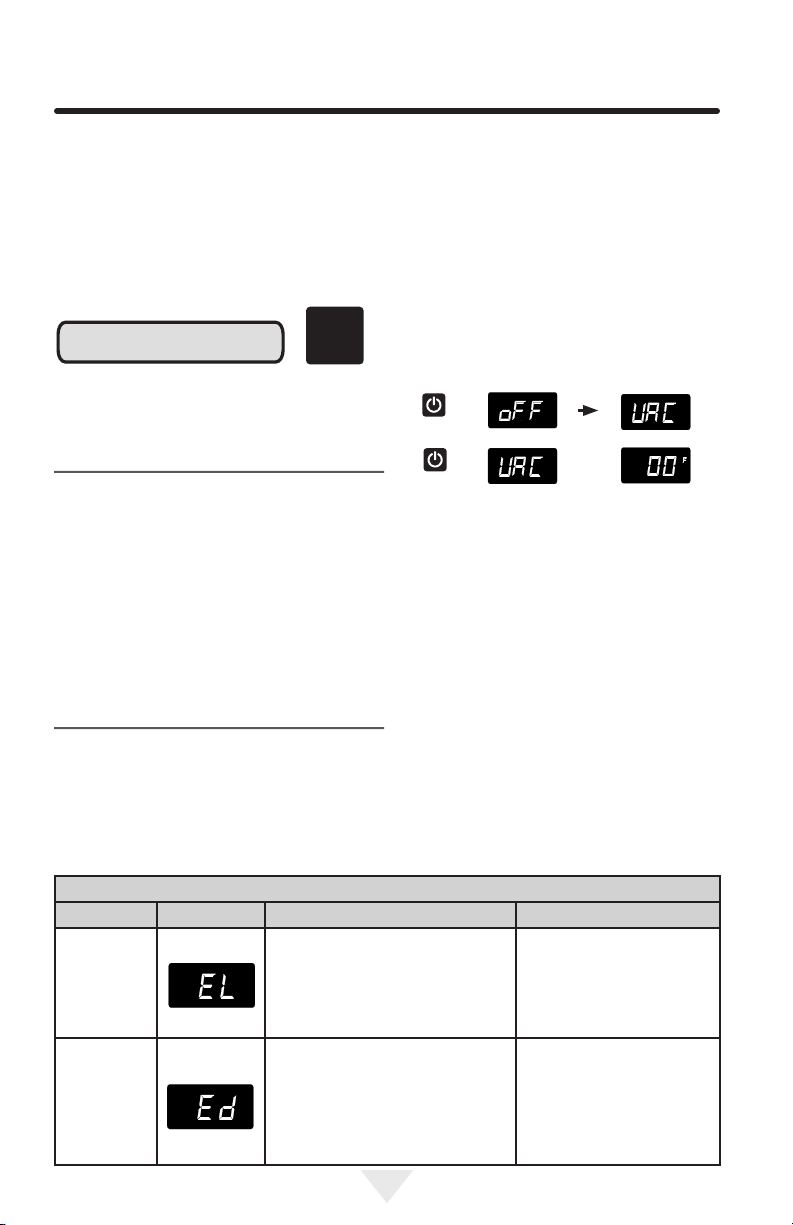

Temperature Sensor Error Codes

The temperature sensors are monitored continuously. Any OPEN or SHORTED circuit condition will initiate an ERROR CODE as listed below:

Temperature Sensor Error Codes

Sensor

Single Zone

Temperature

Sensor

Defrost Sensor

Vacation mode:

This operating mode can be used to save energy during high cost energy periods, or when you won't be using your appliance for an extended period of time by disabling the lights, alarm tones, and keypad entry tones. Vacation mode also serves as a Sabbath mode, disabling functions and its controls in accordance with the weekly Sabbath and religious holidays observed within the Orthodox Jewish community. When used as Sabbath mode, you may open or close the door at any time to access contents without concern of directly turning on or off any lights, digital readouts, solenoids, fans, valves, compressor, icons, tones, or alarms.

When activated, the display, alarm indicators and tones, keypad touch tones, interior lights, and all options are disabled. All keypad functions are disabled, with the exception of the "On/Off" keypad which is required to exit Vacation mode. Storage compartment temperatures are monitored and controlled at the settings prior to entering Vacation mode.

Displayed

Code

Description Action to Take

Failed temperature sensor in the single zone compartment. Can lead to unwanted storage temperatures and/or spoiled perishable goods.

Failed defrost temperature sensor. Causes unit to not defrost properly and can create large frost build-up. Can lead to water damage to the

unit and surrounding oor.

Error

Call service to have the temperature sensor replaced and remove all perishable goods from compartment to prevent spoilage.

Unplug the power cord immediately and call service to have the defrost sensor replaced.

To enter Vacation Mode (with the control out of

sleep mode), press and hold the "On/Off" keypad

until the display goes past "OFF" and reads "VAC".

The display will ash "VAC" 3-times to acknowledge

your request, then will display "VAC" continuously until Vacation mode is exited. A power outage will not exit Vacation mode, exiting can only be accomplished manually. To exit Vacation mode and return to normal operation, press and hold the "On/Off" keypad until the control displays the temperature.

OVERLAY DOOR PANEL INSTALLATION

If you purchased an overlay panel model, your unit is equipped with articulated hinges to allow fully integrated built-in installations. Custom panel thicknesses of 5⁄8" (15 mm) and 3⁄4" (18 mm) are accommodated.

CAUTION

It is important to use the factory provided grille that

came with the product to assure proper air ow is

maintained through the condenser. The use of a custom grille is not recommended and will void the warranty.

WARNING

Overlay panel models are designed for use with built-in installations only. Use in freestanding installations could result in personal injury.

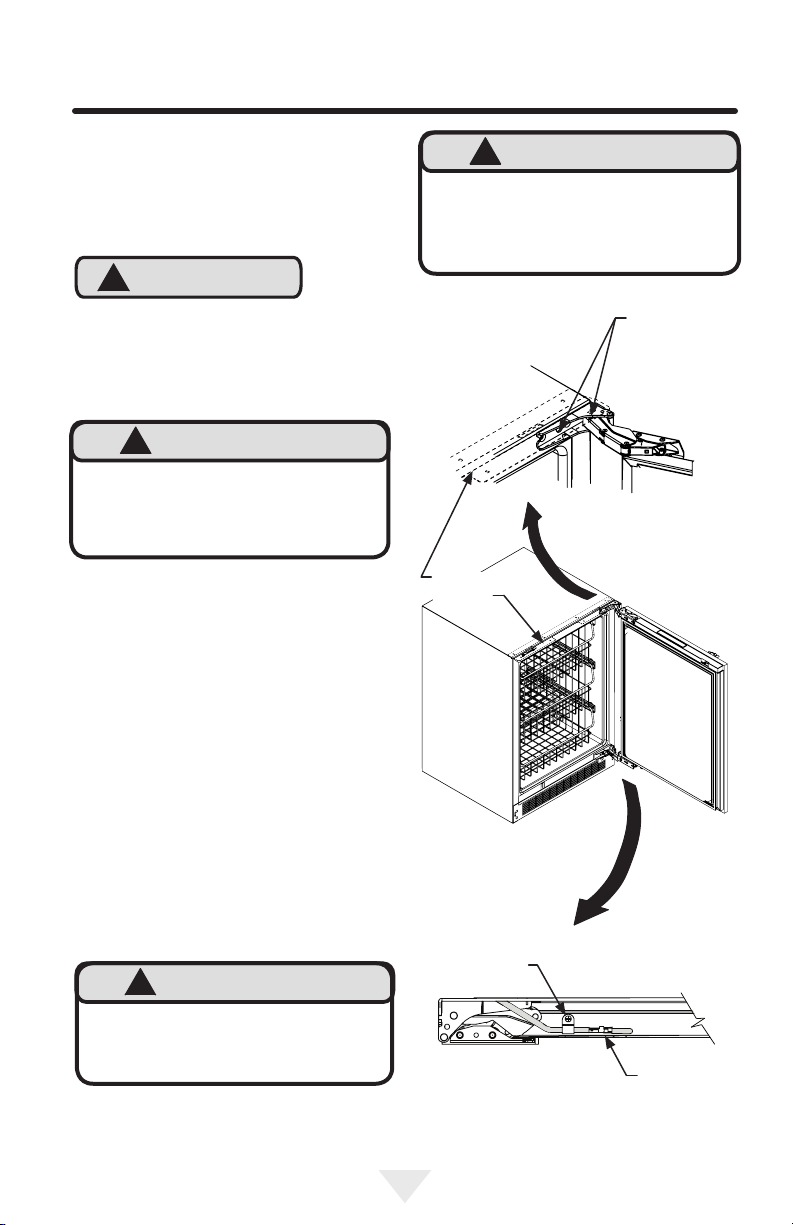

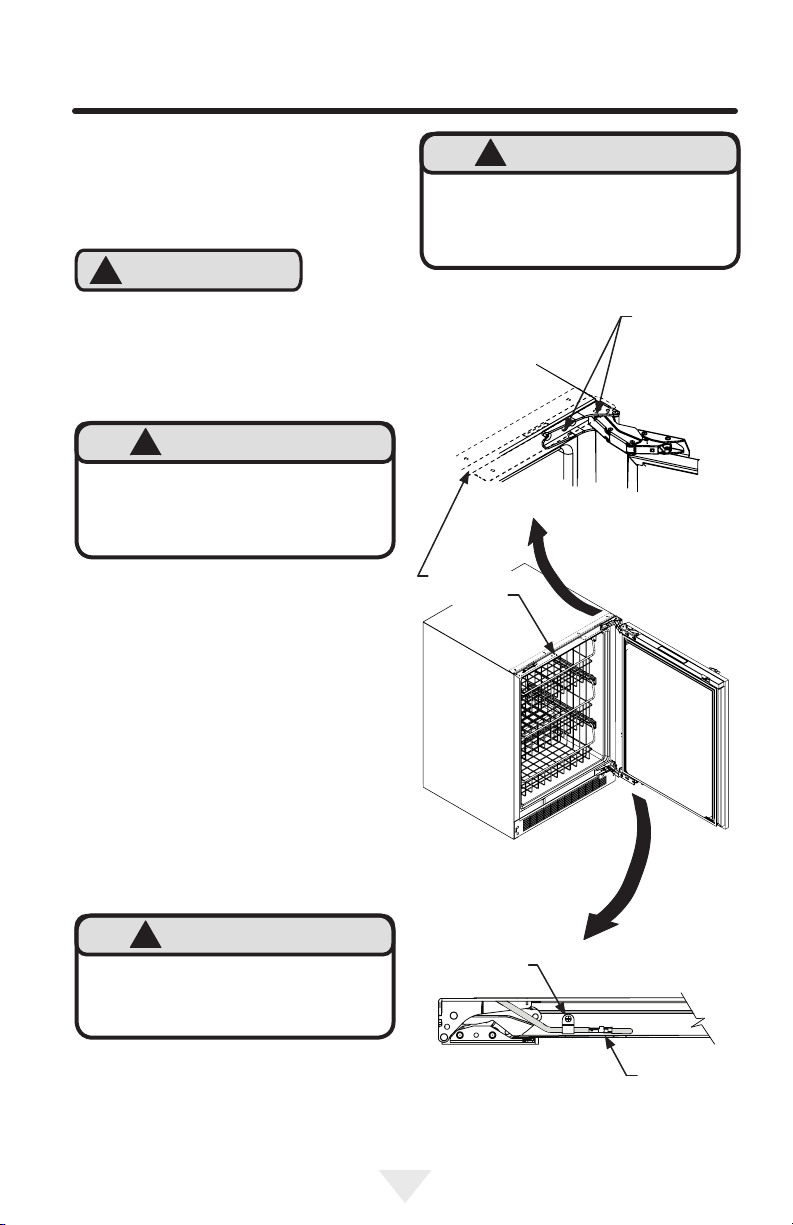

Step 1: Removing the Door

With a phillips screwdriver remove the screw and "P" clamp from the bottom of the door near the hinge. See Figure 11b.

Disconnect the door wire harness by pressing and holding down the locking tab on the wire connector and pulling the connector apart. See Figure 12.

Open the door and loosen the screws holding the hinges to the cabinet (2 at the top and 2 at the bot-

tom hinge). Do not remove the screws but loosen

them enough so the hinges can be slipped off of the screws when sliding the door to the side.

WARNING

The articulated hinges have many pinch points. Carefully close / collapse the hinges as soon as the door is removed from the cabinet.

With a helper, and being careful not to scratch the cabinet or the door, slide the door to the side about

⁄2 inch and remove the hinges and door from the

unit.

WARNING

Use extreme caution with the articulated hinges. The hinge is self closing and many pinch points exist prior to built-in installation. Do not remove

the cabinet "Z" bracket from the top of the cabinet.

Loosen (do not

remove) these

2 phillips head screws on the top and bottom hinges

Figure 11a

Cabinet "Z" Bracket

Figure 11

"P" clamp and screw

Figure 11b Bottom of door

Wire connector see Figure 12

OVERLAY DOOR PANEL INSTALLATION

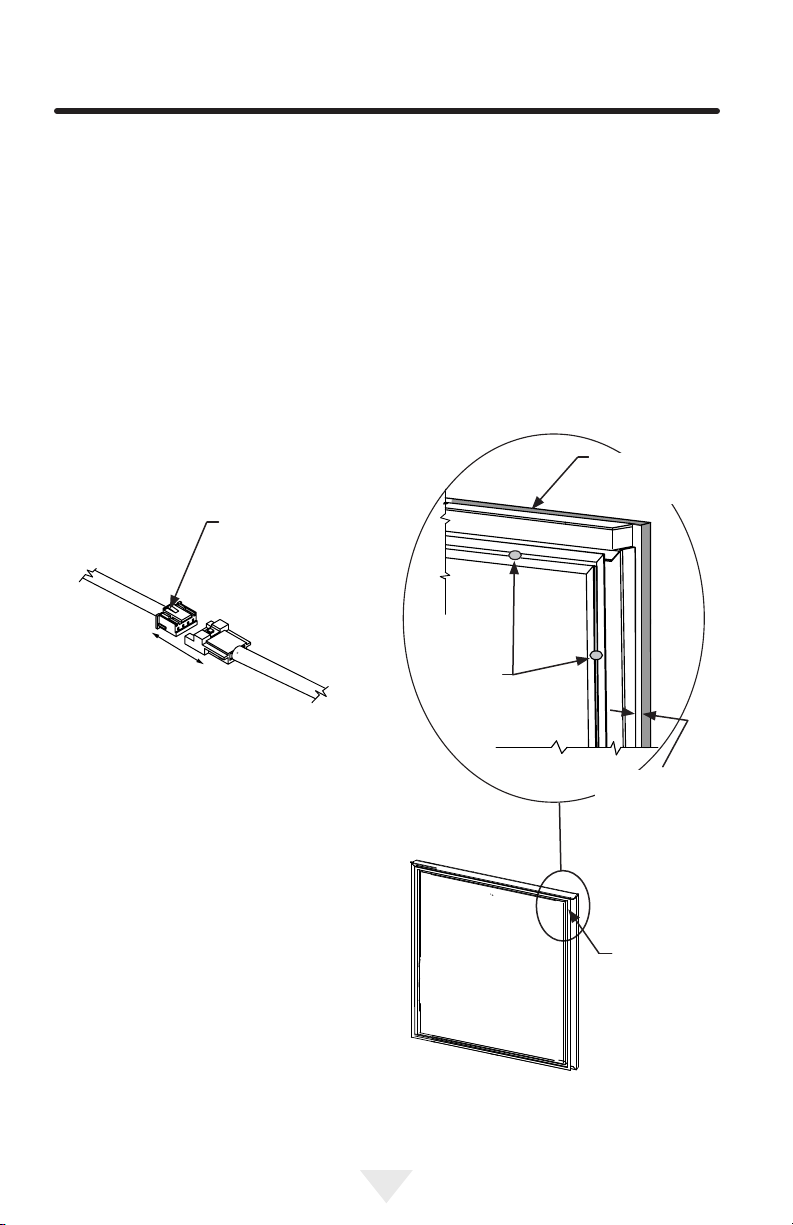

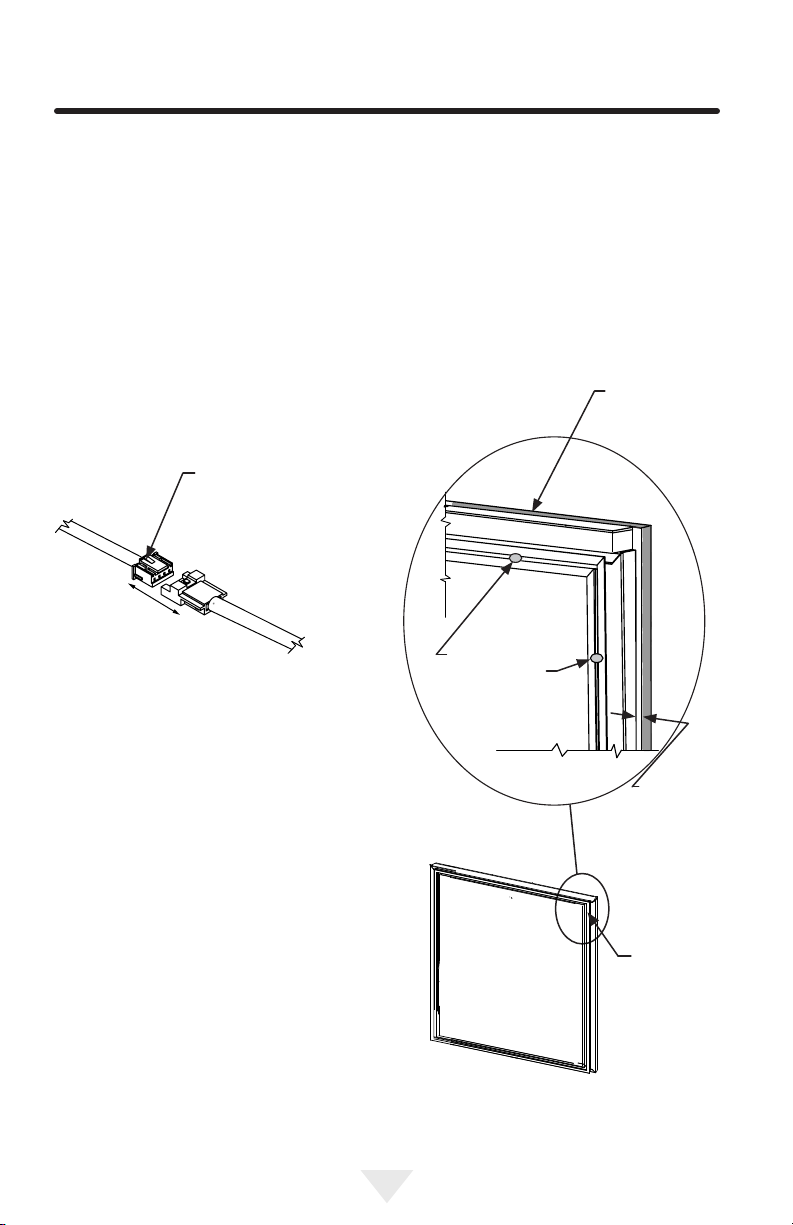

Step 2: Remove the door gasket

With the door laying on a at surface and starting

at a corner of the door remove the magnetic door gasket from the interior side of the door, see

Figure 13. Set the gasket aside on a at surface.

There are 10 holes in the gasket retainer extrusions, (3 on each side and 2 at the top and bottom which are used to fasten the panel to the front of the door. The screws are provided in the literature pack.

Press and hold down this tab on the wire connector and pull the connector apart.

Figure 12

Overlay panel ush

with top of door.

Holes in gasket retainer.

Figure 13

Figure 13a

Overlay

panel to be

centered on

width of door.

Magnetic Gasket remove starting at a corner, grasp and pull away from the door.

Top of door

Figure 14 Left Hand Hinged Door

24" (61 cm) wide

appliance

OVERLAY DOOR PANEL INSTALLATION

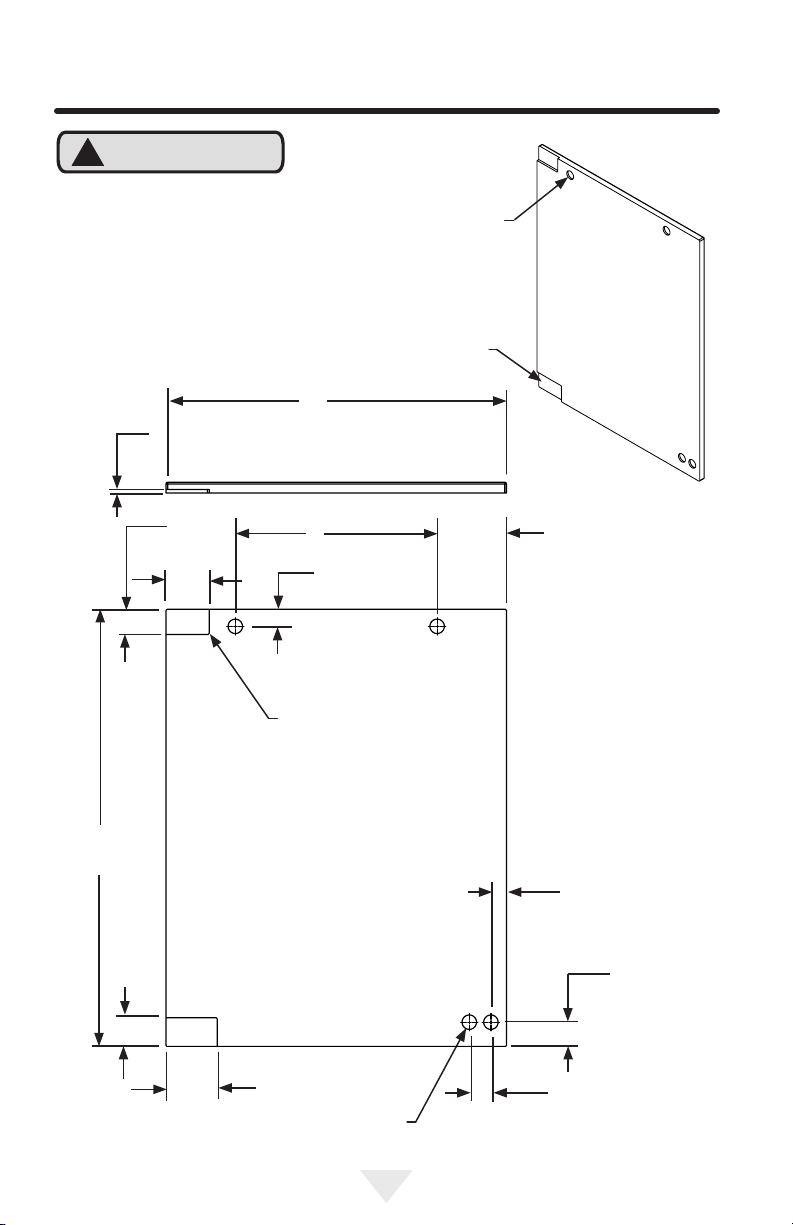

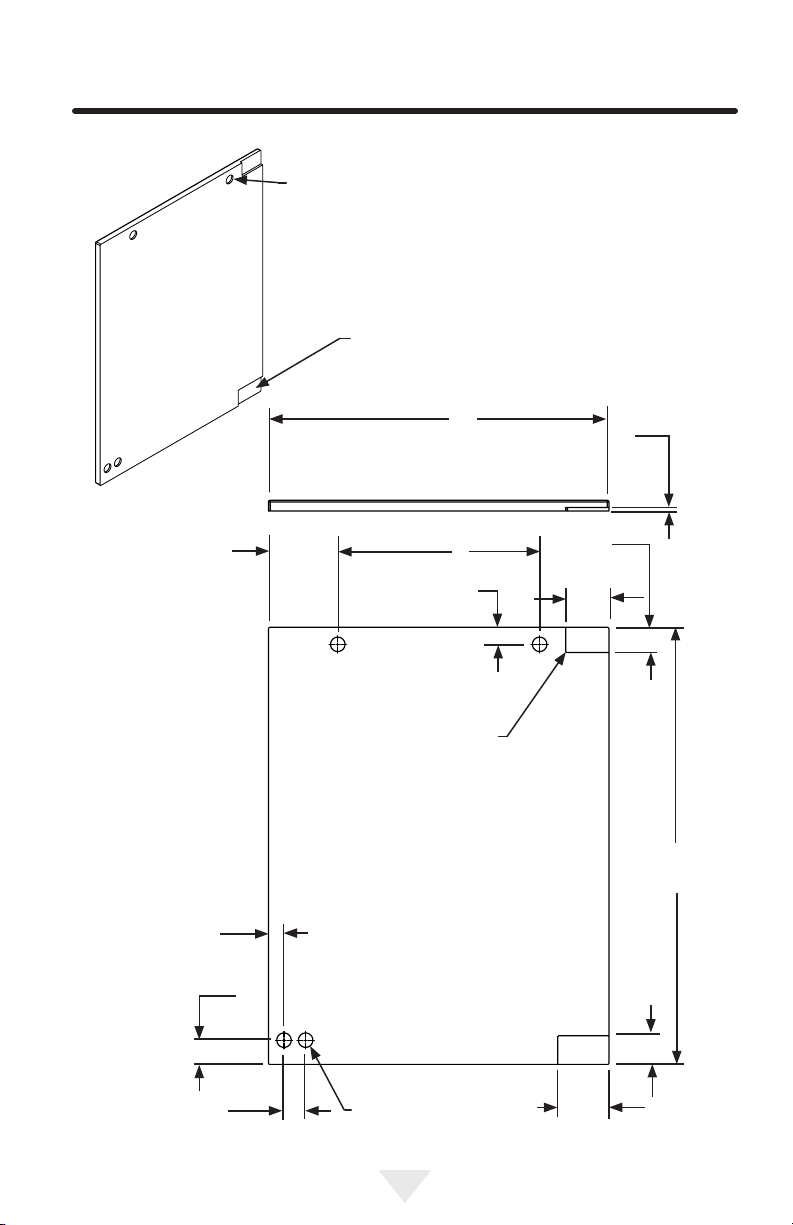

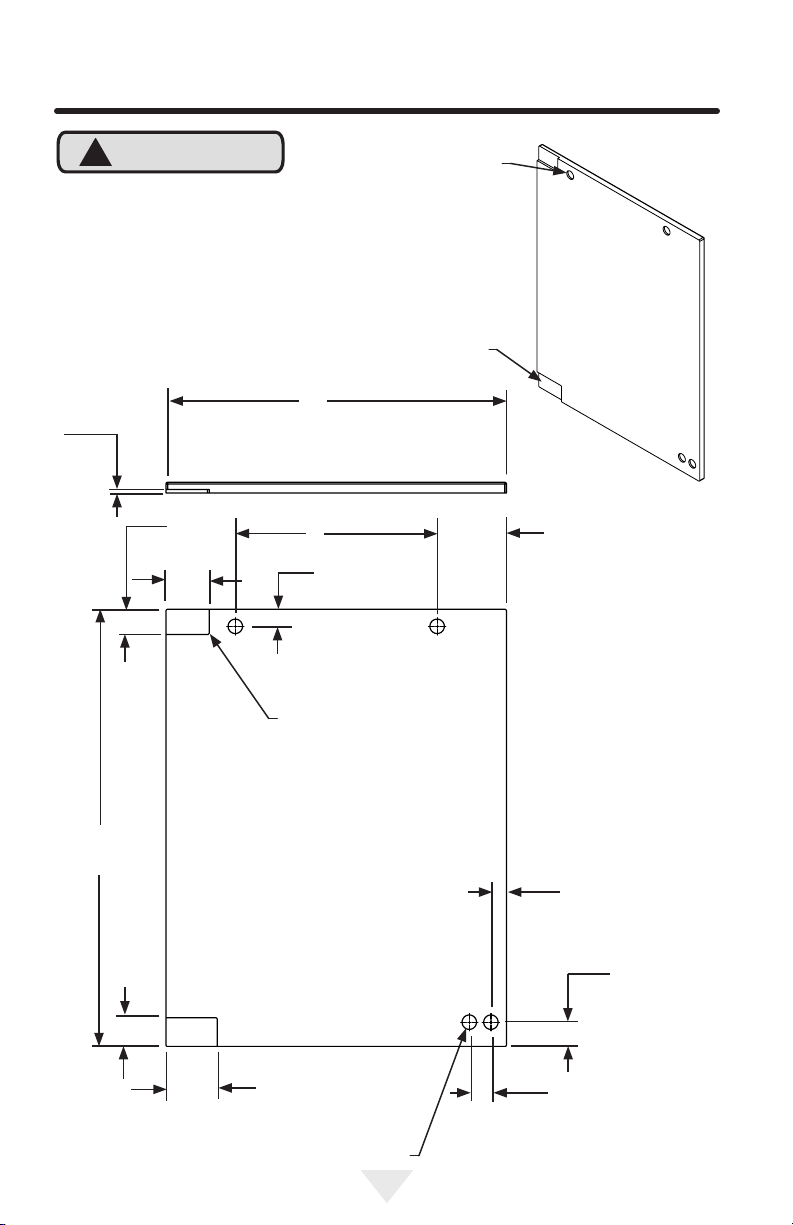

Step 3: Cut and drill the overlay panel

Depending on your model cut the overlay door panel

Clearance for screw head, 4 places

Hinge side of door

to the dimensions shown in Figures 14 to 17. If your appliance has a lock also drill the lock hole in the panel, see Figure 18.

Clearance for hinge at top and bottom

Figure 15 Left Hand Hinged Door

24" (61 cm) wide appliance

15⁄32"

(2.9 cm)

111⁄16"

(4.3 cm)

47⁄8"

(12.4 cm)

233⁄4"

(60.3 cm)

14"

(35.6 cm)

13⁄16"

(3 cm)

⁄4" (6 mm)

radius is permissible

This side facing interior

(4.4 cm)

31⁄8"

(7.9 cm)

(6 mm)

Deep

13⁄4"

⁄4"

3011⁄32"

(77.1 cm)

11⁄2"

(3.8 cm)

typical

1" (2.5 cm) diameter

x 1⁄4" (6 mm) deep 4 places

311⁄16"

(9.4 cm)

(5.1 cm)

OVERLAY DOOR PANEL INSTALLATION

CAUTION

Weight of overlay door panel must not exceed 15 pounds (6.8 kg) for a solid door model.

233⁄4"

⁄4"

(6 mm)

Deep

(60.3 cm)

Clearance for

screw head, 4

places

Clearance for hinge at top and bottom

Top of door

Figure 16 Right Hand Hinged Door

24" (61 cm)

wide appliance

Hinge side of door

3011⁄32"

(77.1 cm)

(5.1 cm)

13⁄4"

(4.4 cm)

31⁄8"

(7.9 cm)

311⁄16"

(9.4 cm)

14"

(35.6 cm)

13⁄16"

(3 cm)

⁄4" (6 mm)

radius is permissible

This side facing interior

1" (2.5 cm) diameter

x 1⁄4" (6 mm) deep

4 places

47⁄8"

(12.4 cm)

Figure 17 Right Hand Hinged Door

24" (61 cm) wide appliance

15⁄32"

(2.9 cm)

111⁄16"

(4.3 cm)

11⁄2"

(3.8 cm)

typical

OVERLAY DOOR PANEL INSTALLATION

Step 4: Assemble the panel to the door

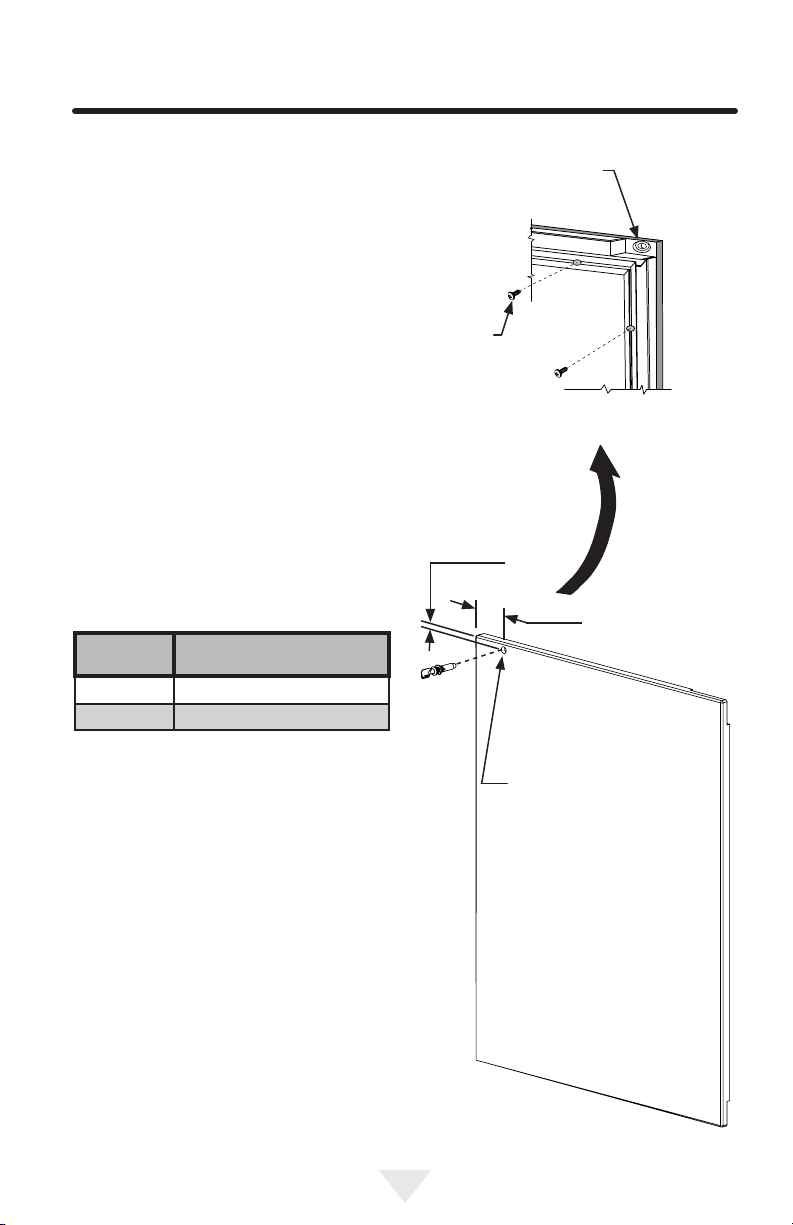

The preferred method of attaching the panel to the door is to clamp the panel to the door so it cannot move while drilling the screw pilot holes. Use bar clamps or "C" clamps with pads on the clamping surfaces that will not mar the panel or the door.

The custom overlay panel should be ush with the

top of the door and centered along the width of the door. See Figure 13a. Drill holes through the gasket extrusion using the 10 holes as pilot holes. Use the drill size from the chart in Table "B", being careful not to drill through the front surface of the panel. If the overlay panel is thinner than 5⁄8" (16 mm) thick shorter screws will have to be obtained. Fasten the panel to the door with the 10 screws provided

in the literature pack. (See Figure 18a). Remove

the clamps and replace the gasket in the gasket extrusion channels of the door. Some force may be required to seat the gasket into the channels. Be sure the gasket corners are seated properly.

Material

Type #10 Wood Screw

Hardwood1⁄8" (3.2 mm) Diameter. Pilot Hole

Softwood7⁄64 (2.8 mm) Diameter. Pilot Hole

Table B

#10 x 1⁄2"

screw

⁄32"

(13.7 mm)

Counter bore lock hole on back side.

Figure 18a

31⁄2"

(89 mm)

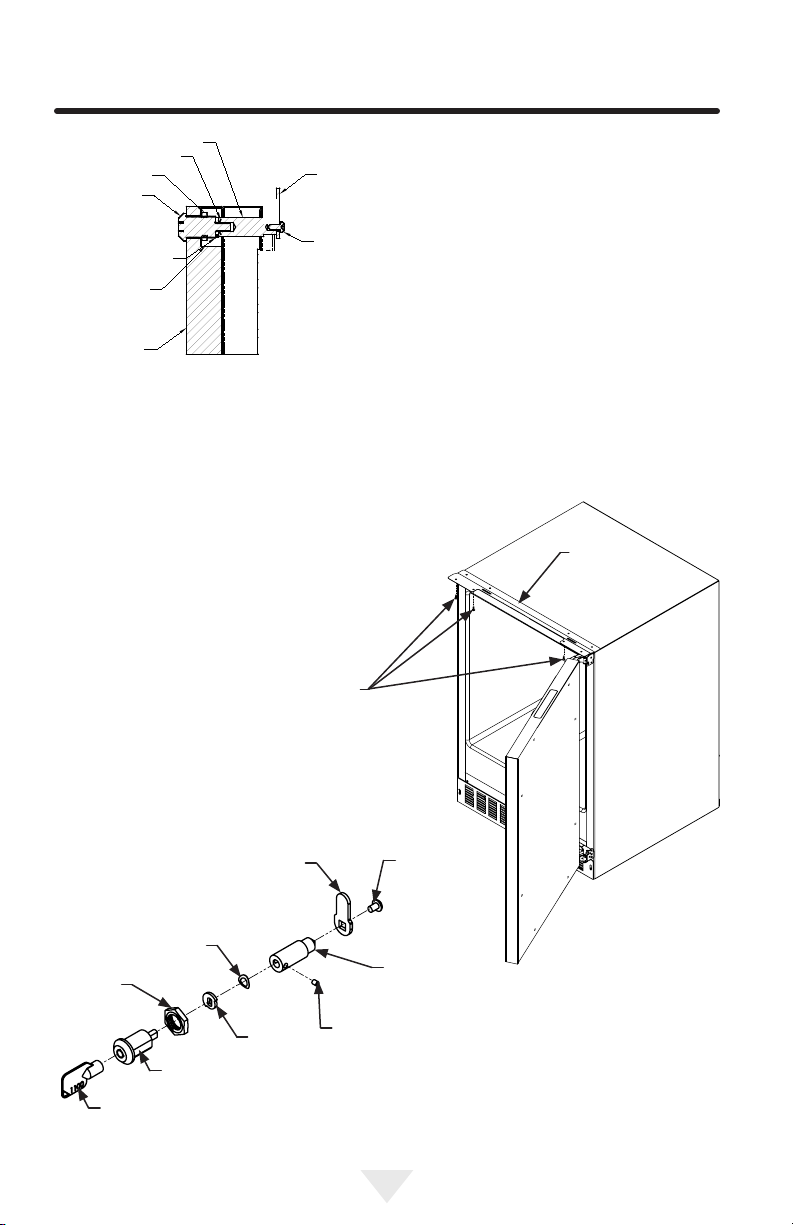

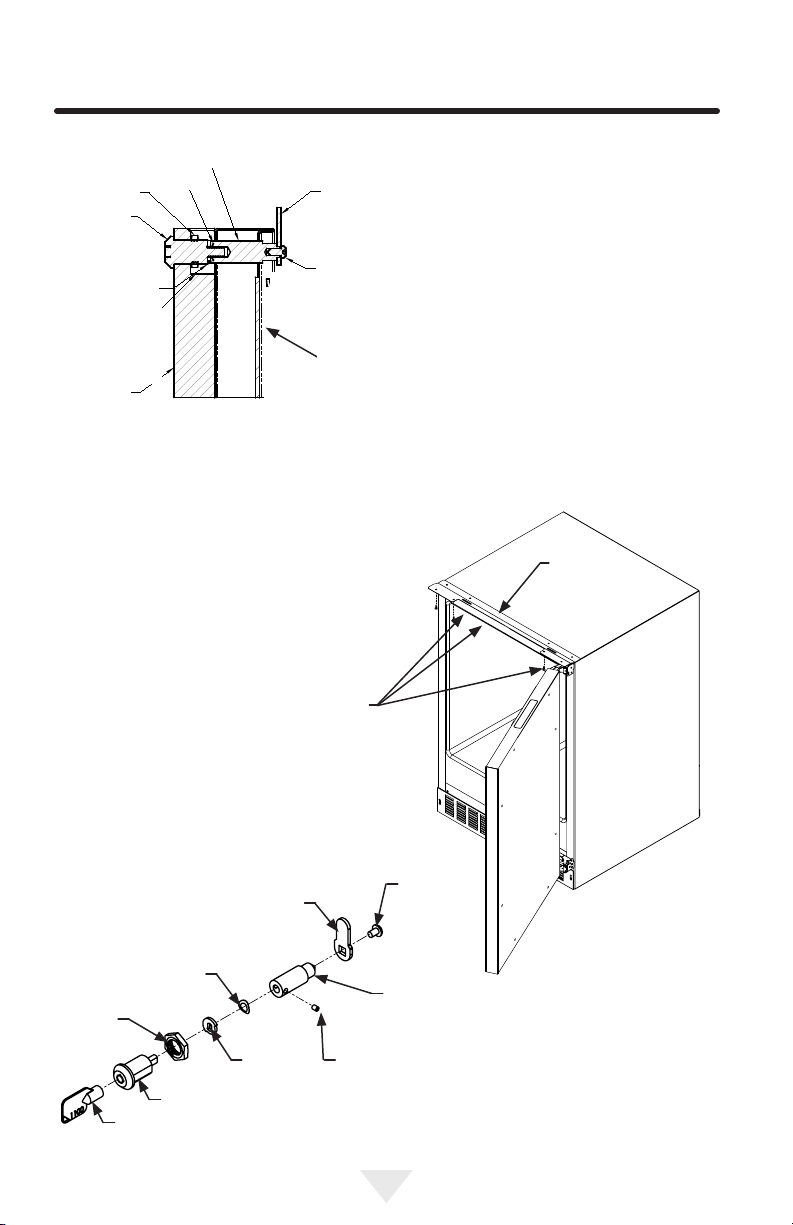

Step 5: Assemble lock parts

Two (2) lock extensions are provided with the lock.

Use the longer extension for 3⁄4" thick overlay pan- els and the shorter one for 5⁄8" thick overlay panels. Assemble the lock extension, cam stop washer, spring washer, and set screw to the lock as shown in Figure 19 and 20.

Install this lock assembly into the lock hole in the overlay panel and secure with the retaining nut on the back side with a 15 mm socket and ratchet. Make sure the key slot in the front of the lock is vertical.

⁄2" (13 mm) diameter drill

through door panel, from

other side (see detail above)

⁄16" (20.5 mm) counter bore,

⁄16" (11 mm) deep.

Figure 18

Hinge side of door

OVERLAY DOOR PANEL INSTALLATION

BRASS EXTENSION

SPRING WASHER

NUT

LOCK

1/2 HOLE

13/16 COUNTER

BORE 7/16 DEEP

3/4 INCH

WOOD PANEL

SECTION A-A

SCALE 1 : 1

CAM

PHILLIPS SCREW

INNER DOOR

Figure 19

Step 6: Install lock cam

Attach the lock cam to the back of the lock assembly with the phillips head screw provided. Orient the lock cam vertically when installing on the lock.

#8 x 3⁄4" black

screws

(3 places)

Step 7: Install the door

Carefully open the top and bottom hinges on the door being careful as there are many pinch points. Place the hinges over the 4 screws in the cabinet, 2 at the top and 2 at the bottom and slide the door into position. Tighten the 4 hinge screws with a

phillips screwdriver. (See Figures 11 and 11a).

Place wire harness from the grille and mount to the bottom of the door with the screw and "P" clamp

removed in step 1. (See Figure 11b). Reconnect the wire harness, (See Figure 12).

Step 8: Secure the cabinet

Use the #8 x 3⁄4" black screws from the literature pack to secure the counter top to the cabinet top through the holes in the cabinet "Z" bracket.

Cabinet "Z" bracket

Retainer nut

Key

Spring washer

Lock

Cam

Cam stop washer

Figure 20

Brass extension (2 lengths provided

Set screw

Screw

Figure 21

SHELVING CONFIGURATIONS AND ENERGY SAVING TIPS

Loading Tips and Suggestions

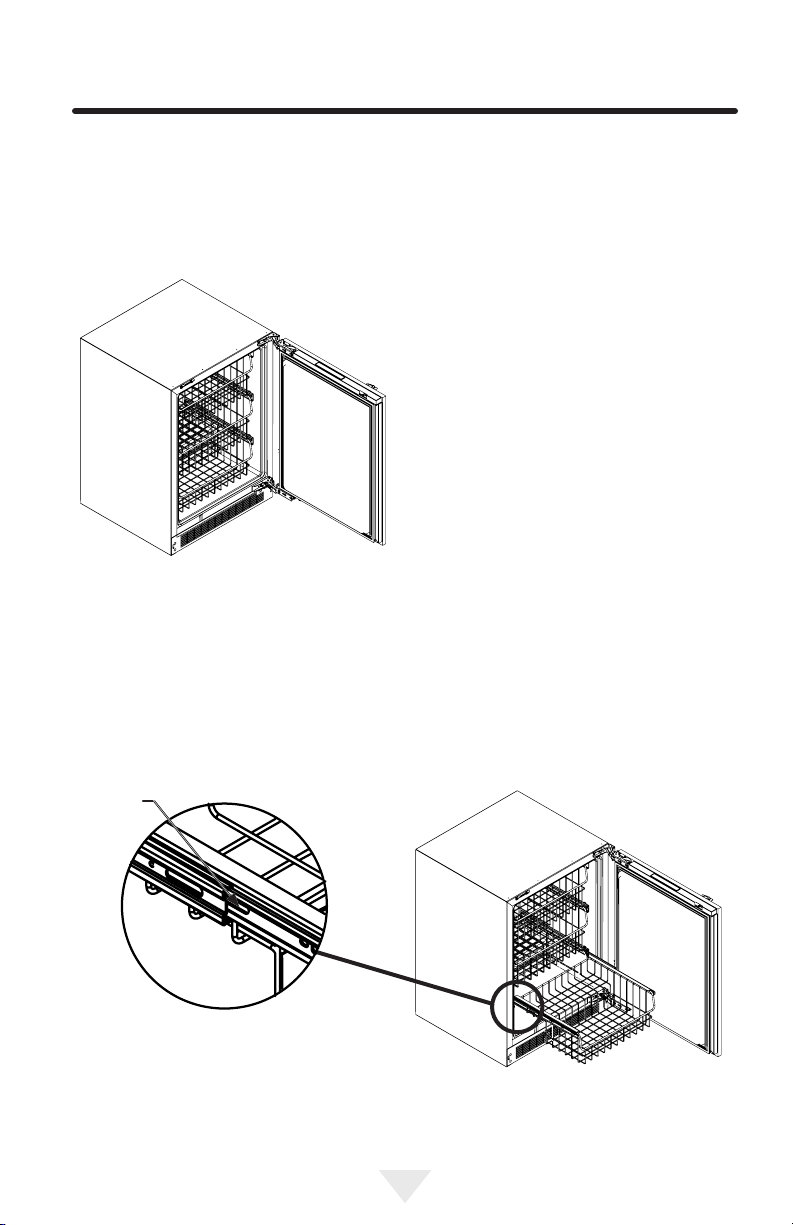

Your appliance is equipped with a basket system which provides maximum adjustability and customizing of the storage arrangements listed below.

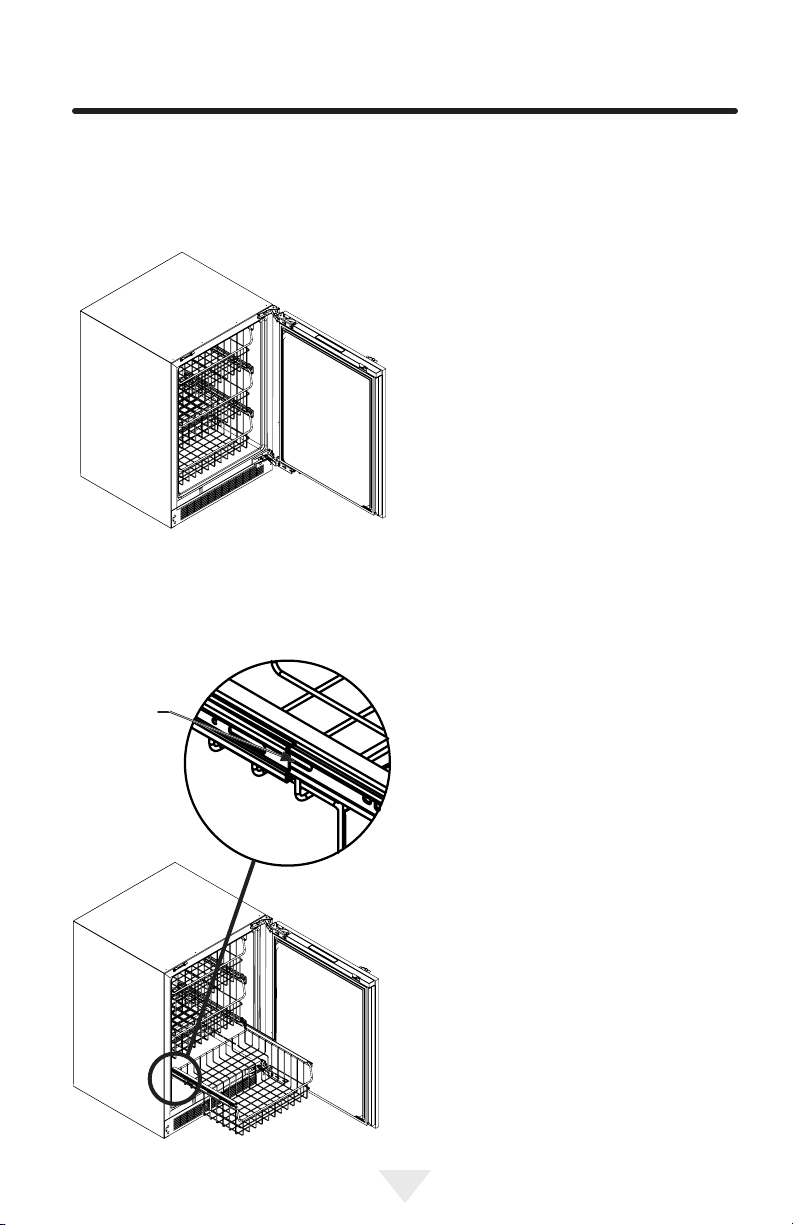

Figure 22

Freezer: 24" (61 cm) Wide Models:

Shown with a solid door. Figure 22.

(3) pull-out metal baskets

To remove the basket:

Press this tab on each side of the basket slide and pull the basket out of the slides.

The following suggestions will minimize the cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot

appliance (cooker, dishwasher, etc.), heating

air duct, or other heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance beneath door are not obstructed and kept clean to allow ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power

circuit. (Not shared with other appliances).

5. When initially loading your new product, or whenever large quantities of warm contents are placed within refrigerated storage compartment, minimize door openings for the next 12 hours to allow contents to pull down to compartment set temperature.

6. Maintaining a relatively full storage compartment will require less appliance run time than an empty compartment.

7. Ensure door closing is not obstructed by contents stored in your appliance.

8. Allow hot items to reach room temperature before placing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature that meets your personal preference and provides the proper storage for your stored contents.

11. When on vacation or away from home for extended periods, set the appliance to warmest acceptable temperature for the stored contents.

12. Set the control to the “off” position if cleaning the appliance requires the door to be open for an extended period of time.

Figure 23a

To install the basket:

Insert the basket slides into the ends of the cabinet slides and push the basket completely closed. The slide members will automatically lock together.

Figure 23

CARE AND CLEANING AND OBTAINING SERVICE

Front Grille

Be sure that nothing obstructs the required air ow

openings in front of the cabinet. At least once or twice a year, brush or vacuum lint and dirt from the

front grille area (see page 4).

CAUTION

SHOCK HAZARD: Disconnect electrical power from the appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap and water and thoroughly rinsed with clear water. NEVER use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do NOT use an abrasive cleaner, solvent, polish cleaner or undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mopping near the front of the appliance. Damage to the grille can occur.

3. Periodically clean the interior of the appliance as needed.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must be

within 10 days of purchase).

4. Periodically check and/or clean the front grille as needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as possible. Minimize the number of door openings while the power is off so as not to adversely affect the appliance's temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the appliance. This component is very reliable,

but should one fail, contact a qualied service

technician for replacement of the LED.

If Service is Required:

• If the product is within the rst year warranty period please contact your dealer or call AGA MARVEL Customer Service at 800.223.3900 for directions on how to obtain warranty coverage in your area.

• If the product is outside the rst year warranty period, AGA MARVEL Customer Service can provide recommendations of service centers in your area. A listing of authorized service centers is also available at www.agamarvel. com under the service and support section.

• In all correspondence regarding service, be sure to give the service number, serial number, and proof of purchase.

• Try to have information or description of nature of the problem, how long the appliance has been running, the room temperature, and any additional information that may be helpful in quickly solving the problem.

• Table "C" is provided for recording pertinent information regarding your product for future reference.

Table C

TROUBLESHOOTING

Before You Call for Service

If the appliance appears to be malfunctioning, read

through this manual rst. If the problem persists,

check the troubleshooting guide below. Locate the problem in the guide and refer to the cause and its remedy before calling for service. The problem may be something very simple that can be solved without a service call. However, it may be required to contact your dealer or a qualied service technician.

WARNING

Electrocution Hazard

• Never attempt to repair or perform maintenance on the appliance until the main electrical power has been disconnected. Turning the appliance control "OFF" does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

NOTE

Your freezer has been designed to be very energy efcient. Because of this the storage compartment has an almost air tight seal. Therefore when accessing contents and closing the door, the warm air intrusion will collapse due to the cold compartment temperature creating a slight vacuum inside the unit. This may make the door harder to open for about 10 seconds until the internal pressure equalizes with the exterior.

CAUTION

In the unlikely event you lose cooling in your unit, do not unplug the product from the electric supply, but do call a qualied service technician immediately. It is possible that the loss of cooling capacity is a result of excessive frost build-up on the evaporator cooling coil. In this case, removing power to the unit will result in the melting of this excessive quantity of ice, which could generate melt water that exceeds the capacity of the defrost drain system and could result in water damage to your home. The end-user will be ultimately responsible for any water damage caused by prematurely turning the unit off without appropriately managing the excess water run-off.

NOTE

Your product has an automatic defrost feature that utilizes an electric heater element. Periodically during defrost you may observe the following:

• Water dripping and running sounds as a result of the frost melt

• Sizzling and popping sounds from water dripping on the heater element

• A faint reddish glow in the freezer compartment from the electric heater element

These are all “normal” operating characteristics related to refrigeration product incorporating automatic defrost. They do not represent any product fault or safety issue.

TROUBLESHOOTING

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on page

Appliance too cold

(See “Adjusting the Temperature” on

page 8)

No interior light. • Failed LED light as-

Light will not go out when door is closed

Noise or Vibration • Appliance not level

Appliance will not run. • Appliance turned off

• Control set too warm

• Content temperature not stabilized.

• Excessive usage or prolonged door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Control set too cold

• Door gasket not sealing properly.

sembly or light switch.

• Door not activating light switch.

• Failed light switch

• Fan hitting tube obstruction.

• Power cord not plugged in.

• No power at outlet.

• Adjust temperature colder. Allow 24 hours for temperature to stabilize.

• Allow temperature to stabilize for at least 24 hours.

• Airow must not be obstructed to front grille. See “clearances” on page 4.

• Replace door gasket.

• Adjust temperature warmer.

Allow 24 hours for temperature to stabilize.

• Replace door gasket.

• Contact a qualied service technician.

• Appliance not level, level appliance, (See page 4, “leveling legs”

• Contact a qualied service technician.

• Level appliance, see “Leveling Legs” on page 4.

• Contact a qualied service technician.

• Turn appliance on. See “Starting your appliance” on page 8.

• Plug in power cord.

• Check house circuit.

HOUSEHOLD PRODUCT WARRANTY

Entire Product Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary parts and labor to repair or replace in the end

user’s home or ofce, any component which proves

to be defective in material or workmanship, subject to the condition and exclusions stated below, for a period of one year from the date of purchase by the end user.

Additional Second Through Fifth Year Limited Parts Only Warranty

During the four years following expiration of the one year limited warranty, AGA MARVEL will supply replacement parts for the hermetically sealed refrigeration system which consists of the compressor, condenser, drier, accumulator, bypass valve, connecting tubing and the evaporator that are proven to be defective due to workmanship or materials subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defective parts.

• Customer education or instructions on how to use the appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal

household or small ofce.

• Improper installation, misuse, abuse, accident or alteration, use of wiring not conforming to electrical codes, low or high voltages, failure to provide necessary maintenance, or other unreasonable use.

Parts or Service Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial

number cannot be veried.

• Defective parts are not returned for inspection if so requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of the original end use purchaser.

The warranties set forth herein are the only warranties extended by AGA MARVEL. Any implied warranties, including the implied warranty of merchantability, are limited to the duration of these express warranties. In no event shall AGA MARVEL be liable for any consequential or incidental damages or expenses resulting from breach of these or any other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of consequential damages or a limitation on how long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warran-

ty gives you specic legal rights and you may have

other rights that may vary from state to state.

No person, rm, or corporation is authorized to

make any other warranty or assume any other obligation for AGA MARVEL. These warranties apply

only to products used in any of the fty states of the

United States and the District of Columbia.

To obtain performance of this warranty, report any defects to:

1260 E. VanDeinse St. Greenville MI 48838

Phone: 800.223.3900

1260 E. VanDeinse St. Greenville MI 48838

800.223.3900

41014829-EN Rev A 3/14/17

www.agamarvel.com

All specications and product designs subject to

change without notice. Such revisions do not entitle the buyer to corresponding changes, improvements, additions, replacements or compensation for previously purchased products.

EN Installation, Operation and Maintenance Instructions FR Instructions d’installation, d’utilisation et d’entretien ES Instrucciones de instalación, operación y mantenimiento

Built-in Freezers Congélateurs intégrées Congeladors empotradas

MP24FAS4** MP24FAP4**

CONTENU

Contenu :

Informations de sécurité.........................................2

Déballage de votre appareil ..................................3

Enregistrement de la garantie ............................3

Installation de votre appareil ..................................4

Dégagements par rapport à l’armoire ...................4

Mise à niveau de l’appareil ...................................4

Raccordement électrique.....................................5

Dimensions du produit............................................6

Démarrage de votre appareil ..................................8

Utilisation de votre commande électronique ...........8

Mode veille ..........................................................8

Mise en marche et arrêt de votre appareil .............8

Réglage de la température ...................................9

Mode température ...............................................9

Éclairage intérieur .............................................. 9

Verrouillage des commandes .............................10

Alertes................................................................10

Porte entrouverte ...........................................10

Panne de secteur ...........................................10

Alerte de température ....................................10

Codes d’erreur des capteurs de tempér..............11

Mode vacances ................................................11

Installation de panneau de revêtement ...............12

Congurations de étagères .................................18

Conseils pour l’économie d’énergie ....................18

Entretien et nettoyage .........................................19

Obtention de service ............................................20

Dépannage..........................................................21

Garantie................................................................23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n’ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une installation et une utilisation sans problèmes.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à l’origine de malformations et autres déciences de naissance.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à l’origine de cancers.

s’engage à fabriquer un produit de qualité d’une manière ne nuisant pas à l’environnement. Nos procédés sont sévèrement contrôlés et surveillés de près. Nous avons obtenus

les certications ISO 9001 d’assurance qualité, et ISO 14001 de gestion environnementale, et OHSAS 18001 pour hygiène et sécurité du travail

de Lloyd’s Register Quality Assurance.

DÉBALLAGE DE VOTRE APPAREIL

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le

produit. Sinon vous pourriez vous blesser.

Enlèvement de l’emballage intérieur

Votre congélateur a été emballé pour l’expédition

avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez

les matériaux d’emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en plastique, accompagné de la carte d’enregistrement de la garantie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre congélateur ait été complètement inspecté et trouvé en bon état. S’il présentait des dommages, cet emballage serait nécessaire comme preuve qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d’emballage au rebut d’une façon responsable.

AVERTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et

complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l’acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU REVENDEUR.

ATTENTION

Si l’appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le reposer debout

pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l’huile au compresseur. Un branchement immédiat de l’appa-

reil pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte d’enregistrement de garantie immédiatement après avoir reçu la livraison de votre congélateurs, vous pouvez aussi l’enregistrer en ligne sur le site

www.agamarvel.com.

Les informations suivantes seront nécessaires au moment de l’enregistrement de votre appareil: Numéro de service Numéro de série

Date d’achat

Nom et adresse du revendeur

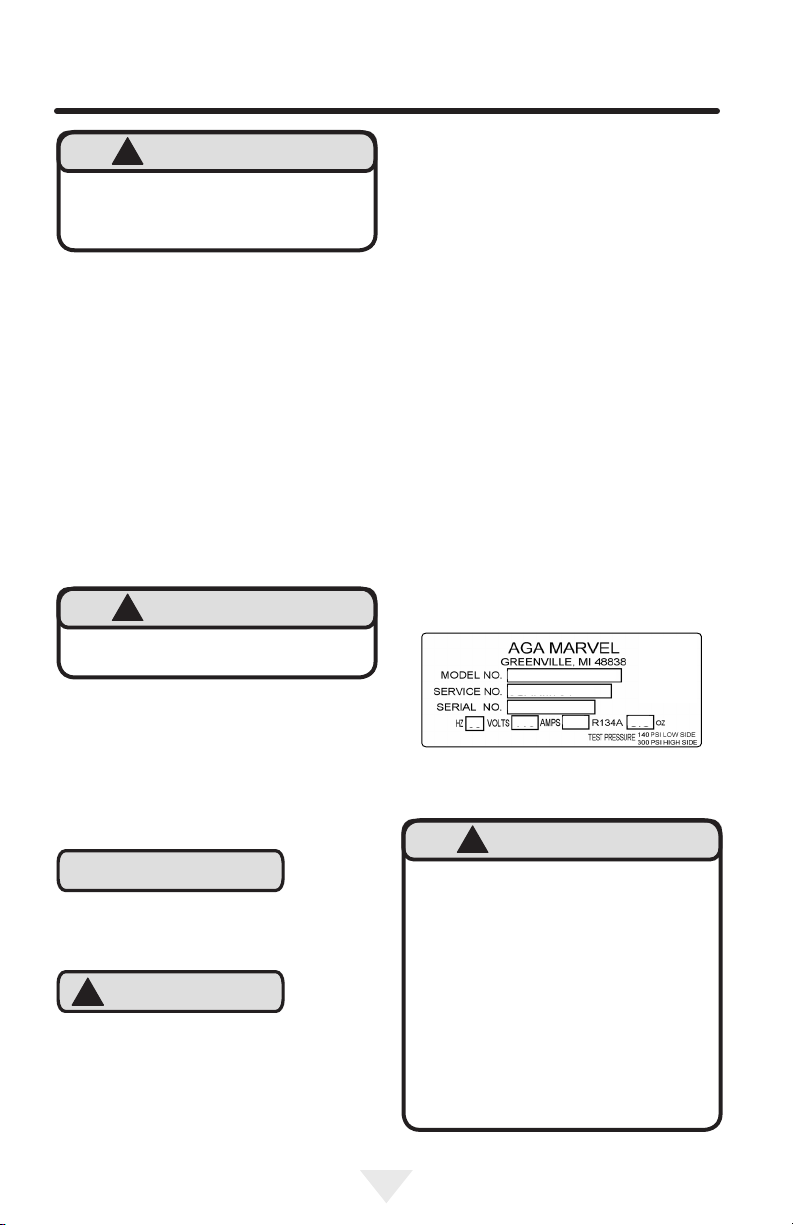

Le numéro de service et le numéro de série se trouvent sur la plaque signalétique qui est située à

l’intérieur de l’armoire, du côté gauche près du haut (Voyez la Figure 1).

XXXXXXXXXXXX

Figure 1

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne

sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de

présenter un danger - même en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

INSTALLATION DE VOTRE APPAREIL

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l’appareil ne sera pas exposé directement au rayonnement solaire et restera

écarté de sources de chauffage. Pour assurer que

les performances de votre produit soient au niveau

de ses spécications, la plage de températures

recommandée au lieu d’installation sera de 55 à

100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de l’armoire. Gardez cette zone libre et exempte de toutes obstructions. Des

meubles et comptoirs peuvent être installés autour

de l’unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée. Les modèles

à revêtement de porte avec charnières articulées

sont prévus pour des applications encastrées uniquement.

AVERTISSEMENT

Un kit optionnel d’empilage est nécessaire pour empiler des produits. Le fait de ne pas utiliser de kit d’empilage peut entraîner une blessure corporelle. Contactez votre revendeur ou le

service à la clientèle de Marvel au 800-223-3900

pour le commander.

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l’écoulement

de l’air par l’échangeur thermique du condenseur. Des restrictions de ce ux d’air vont augmenter la

consommation d’énergie et affecter sa capacité de refroidissement. C’est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL recommande de ne pas utiliser de grilles personnalisées, car l’écoulement

d’air en serait diminué (Voyez la Figure 2).

Grille frontale, gardez cette zone dégagée.

Pieds de mise à niveau avant

Figure 2

Pieds de mise à niveau arrière

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière

de l’armoire doivent être ajustés pour qu’elle soit

fermement positionnée au sol et bien d’aplomb,

d’un côté à l’autre et d’avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée

entre le minimum (en vissant les pieds de mise

à niveau, CW ) et le maximum (en dévissant les pieds de mise à niveau CCW ) des dimensions comme c’est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l’appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de l’appareil pour accéder aux pieds de mise à niveau de l’avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrière en inclinant le cellier vers l’avant en faisant attention. Sur une surface plane,

vériez le niveau de l’appareil et ajustez les pieds

en conséquence.

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le

réglage est fait resserrez les vis de la grille frontale

(Voyez la Figure 5).

Modèle

MP24* (S)

MP24* (P)

Style de

Poute

Table A

Minimum

Height

34 po

(86,4 cm)

34 po

(86,4 cm)

Maximum

Height

35 po

(88,9 cm)

35 po

(88,9 cm)

Figure 3

INSTALLATION DE VOTRE APPAREIL

AVERTISSEMENT

N’enlevez pas la borne de terre de

la che du cordon

secteur.

Figure 4

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet

appareil. Cela peut être dangereux et peut

affecter la performance du produit.

• Cet appareil ne doit sous aucun prétexte

être installé sur une alimentation électrique

sans liaison de terre.

• N’enlevez pas la borne de terre de la che

du cordon secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un tuyau sur l’appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A

est nécessaire.

Ce produit est équipé en usine d’un cordon secteur

comportant une che avec terre à trois broches. Il faut la brancher dans une prise secteur correspon-

dante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit

ne comporte pas une prise avec terre, le client doit en fournir une adéquate; c’est sa responsabilité et

son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

Figure 5

Grille

frontale Vis de grille frontale

Figure 6

REMARQUE

Un disjoncteur sur détection de courant de fuite

(GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent arrêter l’appareil.

Ce type de protection n’est en général pas utilisé sur de l’équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c’est imposé par les normes de construction et réglementations locales.

MODÈLE

MP24FA(S)

MP24FA(P)

MODÈLE

MP24FA(S)

MP24FA(P)

DIMENSIONS DU PRODUIT

DIMENSIONS D’OUVERTURE BRUTE

«A» «B» «C»

24 po

(61 cm)

24 po

(61 cm)

237⁄8 po

(60,7 cm)

237⁄8 po

(60,7 cm)

**341⁄4 po to 351⁄4 po

(87 to 89,5 cm)

**341⁄4 po to 351⁄4 po

(87 to 89,5 cm)

«D» «E» «F» «G» «H» «J»

34 po to 35 po

(86,4 to 88,9 cm)

34 po to 35 po

(86,4 to 88,9 cm)

STYLE DE PORTE

(S) Porte pleine

(P) Porte pleine à revêtement (sans poignée)

24 po

(61 cm)

*24 po

(61 cm)

DIMENSIONS D’ARMOIRE

2323⁄32 po

(60,2 cm)

227⁄8 po

(58,1 cm)

267⁄32 po

(66,6 cm)

Figure 8

4613⁄32 po

(117,9 cm)

461⁄2 po

(118,1 cm)

267⁄16 po

(67,2 cm)

231⁄8 po

(58,7 cm)

«A»

«B»

Figure 7

«E»

«C»

Figure 7a

S’il est nécessaire de gagner du dégagement à l’intérieur de l’ouverture brute, un

trou peut être percé au travers du meuble adjacent et le cordon d’alimentation passé

par ce trou jusqu’à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l’ouverture est d’encastrer la prise secteur dans le mur arrière

an de gagner l’épaisseur de la che du cordon. Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l’Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 8).

«D»

DIMENSIONS DU PRODUIT

DONNÉES DE PRODUIT

MODÈLE

MP24FA(S) 115V/60Hz/15A

MP24FA(P) 115V/60Hz/15A

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

140 lbs

(63,6 kg)

140 lbs

(63,6 kg)

«J»

«H»

«D»

«E»

Figure 9

* Pour installer les modèles (P) avec la face de porte alignée avec les portes des meubles de rangement adjacents, l’épaisseur du panneau décoratif du client ne peut pas dépasser ¾ po (19mm).

** L’ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes

de construction locales à l’installation de l’électricité et de l’appareil.

"«G»

211⁄2 po

(54,6 cm)

«F»

DÉMARRAGE DE VOTRE APPAREIL

Power Failure

une prise murale de secteur 115 V. Votre appareil sort de l’usine en position de marche (ON) et va

commencer le refroidissement dès sa mise sous

tension. Si l’appareil ne démarre pas, vériez que la

prise murale est alimentée et que la commande est

bien en position de marche (ON). Voyez la partie «Mise en marche et arrêt de votre appareil».

L’afcheur de votre commande est protégé d’un lm transparent en plastique. Ce lm doit être ôté

en le pelant soigneusement à partir d’un angle.

Au démarrage initial, l’afcheur du contrôle montre une alerte «Panne secteur». C’est une condition

normale, car le congélateur a été alimenté en usine

pour l’inspection de qualité et a été débranché. Un appui momentané sur la touche M/A (ON/OFF) va

effacer cette condition d’alerte. (Voyez la section

sur les alertes en page 10).

ALARM RESET

appareil :

d’alimentation du congélateur dans

Diminution de

température

Branchez la prise du cordon

Augmentation de

température

Marche/

Arrêt

Zone d’afchage

Démarrage de votre

REMARQUE

Votre produit comporte d'une fonction de dégivrage

automatique qui utilise un élément de chauffage

électrique. Périodiquement pendant le dégivrage vous pouvez observer la suivant:

• Des sons de l'eau gouttant et coulant causés par le fondant du givre.

• Les grésillements et les craquements des gouttes d'eau tombant sur l'élément chauffant.

• Une faible lumière rougeâtre dans le compartiment congélateur venant de l'élément de

chauffage électrique.

Ceux sont toutes des caractéristiques "normales" de fonctionnement liés aux produits de réfrigération incorporant dégivrage automatique. Ils ne représentent pas un défaut du produit ni une question de sécurité.

Verrouillage

des touches

Éclairage

des touches

Figure 10

Commandes électroniques

Indicateur de

statut du système

Utilisation de votre commande électronique

Mode veille :

Si aucune commande n’est actionnée pendant 60 secondes, l’afcheur va passer en mode veille pour

économiser l’énergie. Le panneau de commande va s’éteindre à l’exception de l’indicateur de statut

de système «OK» qui va rester activé. D’éventuelles conditions d’alerte vont réveiller l’afcheur (Voyez les alertes en page 10).

An d’effectuer les changements entre parenthèses à la conguration de commandes

(mise en marche ou arrêt, réglage de température de consigne, changement des éclairages d’intérieur, activation du mode vacances), la commande doit être réveillée.

Le mode veille peut être désactivé si vous préférer obtenir un afchage continu. Appuyez sur la commande de verrouillage (symbôle de verrouillage) jusqu’à ce que l’afcheur quitte «Loc» et montre «nSL». Pour activer le mode de veille, répétez la même opération, jusqu’à ce que l’afcheur quitte «Loc» et montre «SLP».

Passage de l’appareil en marche ou arrêt :

Si l’appareil est en marche (ON), et n’est pas en

mode veille, la température sera montrée dans la

zone d’afchage de la commande. Pour arrêter le congélateur, appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant (4) secondes. «OFF» sera maintenant afché à la commande.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Certains facteurs affectent la température stabilisée du compartiment de conservation :

Pour remettre le congélateur en marche (ON), appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant (4) secondes.

Réglage de la température :

Pour déterminer ou contrôler le point de consigne de température (avec la commande électronique

sortie de son mode veille), appuyez sur les touches «-» ou «+». «SET» (Réglage) sera indiqué sur

le panneau d’interface utilisateur et la consigne

actuelle de température sera afchée et clignotera. Les appuis qui suivront sur les touches «-» ou «+»

ajusteront la valeur de consigne, pour une température plus basse ou plus élevée respectivement. Quand vous avez atteint la valeur de consigne de température que vous désiriez, appuyez sur la

commande M/A (On/Off) pour valider, ou si vous

ne faites rien le mode de réglage vas se désactiver

10 secondes après, et la température afchée sera prise comme le prochain point de consigne.

La plage de température pour le point de consigne

acceptable pour votre congélateur va de -10°F (-23°C) to 10°F (-12°C). Si vous essayez de régler la consigne hors de cette plage vous recevrez une notication de refus sonore.

REMARQUE

Le fait de charger des produits encore un peu chauds peut déclencher l’alerte de température (Voyez en page 13 pour cette alerte). Selon la quantité et/ou le poids de ces produits chauds, la

stabilisation de la température interne du comparti-

ment peut prendre jusqu’à 48 heures.

• Changements de consigne de température.

• Changements de température ambiante de la pièce.

• Température des denrées du congélateur.

- Chargement de nouvelles denrées

plus chaudes.

- Un contenu chargé froid va retarder le

passage à une température de con-

signe plus chaude.

- Un contenu chargé chaud va retarder

le passagetempérature de consigne plus froide.

• Habitudes d’utilisation (nombre et durée des

ouvertures de porte).

• Installation du congélateur à la lumière solaire

directe ou près d’une source de chaleur.

Mode d’afchage de température :

Le mode de température est préréglé en usine pour

degrés Fahrenheit (°F), mais vous avez l’option de commuter l’afchage en degrés Celsius (°C). Pour changer de mode d’afchage, actionnez et maintenez appuyée la commande «-» tout en appuyant sur la commande «+», puis relâchez seulement la commande «-». L’afchage de température se fera maintenant en degrés Celsius (°C). Répétez la même procédure pour revenir à un afchage de température en degrés Fahrenheit (°F).

Éclairage intérieur :

Quand vous effectuez des changements de point de consigne, cela peut prendre 24 heures pour

que les denrées conservées se stabilisent à cette nouvelle température.

Changement d’éclairage tricolore:

Pour changer le couleur entre le blanc, l’ambre et

le bleu, avec la commande électronique sortie du mode veille, appuyez sur la commande d’éclairage

(symbole d’ampoule). L’icône d’ampoule d’éclairage

va s’allumer. Ensuite, appuyez sur la commande d’éclairage et maintenez-la enfoncée, et en environs 3 seconds la lumière intérieure va commencer

à faire déler les 3 couleurs disponibles. Sur les modèles de porte/tiroir pleine, il faudra le faire

avec la porte ouverte pour pouvoir observer les couleurs. Relâchez la commande lorsque la couleur désirée est activée, et votre lumière intérieure

sera changée à cette couleur. Apres la sélection de couleur pour les modèles de porte/tiroir pleine, la fonctionne d’éclairage de présentation doit être désactivée (symbole d’ampoule ne plus illuminé).

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Verrouillage des commandes :

Le panneau de commandes peut être verrouillé pour éviter des changements inopinés. Pour

verrouiller les commandes, actionnez la commande

de verrouillage (Lock) et maintenez-la appuyée jusqu’à ce que l’afcheur montre «Loc», puis immédiatement relâchez l’appui. L’icône de verrou

va clignoter trois fois puis rester allumée. Quand le panneau de commandes est verrouillé seulement

la commande de verrouillage (Lock), l’indicateur de

statut de système OK et l’indicateur d’alerte restent activés. Pour déverrouiller le panneau de com-

mandes, recommencez la mêle séquence jusqu’à ce que l’afcheur montre «nLc». Puis immédiatement relâchez l’appui.

REMARQUE

Si le verrouillage des commandes est active

(l’icône de verrouillage illuminée), il faut

déverrouiller la commande avant qu’on

puisse utiliser la touche pour restaurer une alerte. Voir page 9 (Verrouillage des commandes) pour les

instructions de déverrouillage de la commande.

Alertes :

La commande va vous alerter en cas de conditions pouvant nuire à la performance de l’appareil.

Door Ajar

ALARM RESET

Power Failure

• Panne de secteur - Si l’alimentation du

congélateur est interrompue l’indicateur de statut de système OK va s’éteindre, et l’indi-

cateur de panne secteur (Power Failure) va

clignoter. De plus un indicateur de restaura-

tion d’alerte (ALARM RESET) va être afché sous la commande M/A (On/Off). Il n’y aura

pas de signalisation sonore. La condition

d’alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/Off).

Si cette alerte se produit, il est recommandé que vous contrôliez la situation de toutes

les denrées périssables, même si l’appareil

fonctionne de nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessations d’alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées périssables.

Temp

• Alerte de température - Si la température

du compartiment de conservation dévie excessivement du point de consigne pour une période de temps prolongée, l'indica-

teur (Temp) clignotera et un signal sonore retentira toutes les 60 secondes. De plus, un indicateur (ALARM RESET) sera afché sous la commande M/A (On/Off).

ALARM RESET

• Porte entrouverte - Si la porte reste ouverte

ou incorrectement fermée, pendant plus de 5 minutes, l’indicateur de statut de système OK va s’éteindre, l’indicateur de porte entrouverte

(Door Ajar) va clignoter et une tonalité va retentir toutes les 60 secondes. De plus, un

indicateur de restauration d’alerte (ALARM

RESET) va être afché sous la commande M/A (On/Off).

REMARQUE

L’alarme sonore peut être désactivé, pour chaque événement, en appuyant sur la commande de

verrouillage (Lock).

Cette alerte peut être supprimée en fermant la

porte, ou en appuyant brièvement sur la commande

M/A (par exemple quand vous êtes en train de nettoyer le compartiment de conservation). Mais

l’alerte va se réactiver après 5 minutes si la condition anormale persiste.

REMARQUE

Après une condition d’alerte de température trop

haute, vériez toutes les denrées périssables pour

assurer qu'elles sont sûres pour la consommation.

REMARQUE

L’alerte de température peut survenir s’il y a une

utilisation intensive, ou si des produits chauds sont chargés dans le compartiment de conservation.

Si l’alerte de température continue à se produire, votre appareil peut exiger le service.

REMARQUE

L’alarme sonore peut être désactivé, pour chaque

événement, en appuyant sur la commande de

verrouillage (Lock).

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

La condition d’alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/ Off). Si cette alerte se produit, il est recommandé

que vous contrôliez la situation de toutes les den-

rées périssables, même si l’appareil fonctionne de

nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessations d’alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées périssables.

Door Ajar

REMARQUE

Des alertes multiples sont possibles, par exemple la porte restée entrouverte longtemps peut entraîner une alerte de température, dans ce cas

les deux indicateurs «Door Ajar» et «Temp» seront activés en même temps.

Temp

Mode de vacances :

Ce mode de fonctionnement peut être utilisé pour

économiser de l’énergie durant les périodes où elle est la plus coûteuse, ou si vous n’utilisez pas votre appareil pendant une période prolongée, en désactivant ses éclairages, tonalités d’alerte, et sonorités d’actionnement des commandes. Ce mode vacances peut aussi servir comme mode

pour la période de Shabbatt, avec les désactivations prescrites dans la période en n de semaine

pour la communauté juive. Dans ce mode de

Shabbatt, vous pouvez ouvrir et refermer la porte

n’importe quand pour accéder au contenu, sans

Codes d’erreur des capteurs de température

Les capteurs de température sont surveillés en

permanence. Une condition de coupure (OPEN) ou de court-circuit (SHORTED) générera un CODE

D’ERREUR tel que ceux qui suivent :

avoir à directement allumer ou éteindre d’éclairage,

et sans activation d’afchages numériques,

d’électrovannes, de ventilateurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.

Quand ce mode est activé, l’afcheur, les indicateurs visuels et sonores d’alerte, les tonalités à l’actionnement de commandes, l’éclairage intérieur et toutes les options sont désactivés. Toutes les commandes de fonctions sont inopérantes sauf la

commande M/A (On/off) qui est nécessaire pour la

sortie de ce mode vacances. Les températures du compartiment de conservation sont surveillées et gérées selon les réglages avant d’entrer en mode vacances.

Pour entrer dans le mode vacances (avec le

commande réveillée), actionnez et maintenez appuyée la commande M/A (On/Off) jusqu'à ce que l'afcheur passe de «OFF» à «VAC». L’afcheur va faire clignoter «VAC» trois fois pour accuser réception de votre demande, puis montrer «VAC» en xe jusqu’à

la sortie de ce mode vacances. Une coupure d’alimentation ne vous fait pas sortir du mode

vacances, le changement de mode ne peut se faire

que manuellement. Pour sortir du mode vacances et revenir en fonctionnement normal, actionnez et

maintenez appuyée la commande M/A (On/Off) jusqu’à ce que l’afcheur montre la température.

Codes d’erreur des capteurs de température

Capteur Code afché Description de l’erreur Action à prendre

Capteur de

température

de zone

unique

Capteur du

dégivrage

Panne de capteur de température

dans le compartiment unique. Cela

peut amener à des températures

non souhaitées pour la conservation des vins et/ou à gâcher des denrées

périssables.

Panne du capteur de température de

dégivrage. Cela cause un dégivrage

incorrect de l’appareil et peut créer

une forte accumulation de givre. Il

peut s’ensuivre un dégât des eaux au

niveau de l’appareil et du plancher

alentour.

Demandez une intervention

de service pour remplacer

ce capteur de température.

Enlevez tous les articles

périssables du compartiment

pour empêcher de gâtant.

Débranchez immédiatement

le cordon d’alimentation et

demandez une intervention

de service pour remplacer ce

capteur de dgivrage.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Si vous avez acheté un modèle à panneau de revêtement, votre congélateur est équipé de char-

nières articulées pour permettre des installations complètement encastrées. Des épaisseurs de panneau de 5⁄8 po (15 mm) et 3⁄4 po (18 mm) sont acceptées.

ATTENTION

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières articulées. La charnière se referme toute

seule et il existe de nombreux points de pinçage avant l’installation encastrée. N’enlevez pas la

cornière en «Z» du haut de l’armoire.

Il est important d’utiliser la grille fournie par l’usine avec le produit pour assurer qu’un ux d’air approprié sera maintenu au travers du condenseur. L’utilisation d’une grille personnalisée n’est pas recommandée et annulerait la garantie.

AVERTISSEMENT

Les modèles pour panneau de revêtement sont

conçus pour une utilisation avec des installations encastrées uniquement. Leur utilisation

en installations autonomes peut causer des blessures.

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P» du bas de porte près de la charnière (Voyez la Figure 11b).

Débranchez le faisceau des ls de porte en ap-

puyant et en maintenant sur le loquet de blocage qui est dessus et en sortant le faisceau (Voyez la

Figure 12).

Ouvrez la porte et desserrez les vis maintenant les

charnières sur l’armoire (2 à la charnière du haut, 2 à la charnière du bas). N’enlevez pas ces vis, il faut juste les desserrer sufsamment pour que les charnières puissent être sorties en glissant hors des vis en penchant la porte sur le côté.

AVERTISSEMENT

Les pentures articulées peuvent comporter

plusieurs points de pinçage. Pliez (fermez)

soigneusement les pentures dès que la porte soit enlevée de l’armoire.

Avec un assistant, et en faisant attention de ne pas rayer l’armoire ou la porte, glissez la porte sur le

côté d’environ un demi-pouce (12,7 mm) et sortez les charnières et la porte du congélateur.

Cornière en «Z»

d’armoire

Figure 11b

Bas de la porte

Desserrez

(n’enlevez pas)

ces deux vis à

tête Phillip des charnières du haut et du bas.

Figure 11a

Figure 11

Attache en «P»

et vis

Connecteur de

ls (Voyez la Figure 12).

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d’un des ses angles, ôtez le joint de porte magnétique de la face intérieure de la porte

(Voyez la Figure 13). Mettez de côté ce joint sur

une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de chaque côté et 2 en haut et en bas) qui sont utilisés pour xer le panneau dur l’avant de la porte. Les vis sont fournies dans le sachet de la

documentation, avec le verrou de porte fourni pour certains modèles.

Panneau de

revêtement aligné avec le haut de

la porte.

Pressez et maintenez enfoncée cette patte sur le connecteur, et séparez en deux le connecteur.

Figure 12

Trous dans la retenue de joint

Figure 13

Figure 13a

Panneau de

revêtement à être centré

sur la largeur de la porte.

Enlevez le joint magnétique en partant d’un angle, saisissez-le et tirez dessus pour le sortir de la porte.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 3 : Coupez et percez le panneau de revêtement

Selon votre modèle, coupez le panneau de

revêtement de porte aux dimensions montrées aux Figures 14 à 17. Si votre réfrigérateur comporte un

verrou, percez également un trou pour lui dans le

panneau (Voyez la Figure 18).

Haut de porte

Figure 14 Porte à charnières à gauche Appareil de largeur 24 po (61 cm)

Dégagement

pour tête de vis, 4 emplace-

ments

Dégagement pour

Côté charnières de la porte

charnière, 2 emplacements

Figure 15 Porte à charnières à gauche Appareil de largeur 24 po (61 cm)

15⁄32 po

(2,9 cm)

111⁄16 po

(4,3 cm)

47⁄8 po

(12,4 cm)

233⁄4 po

(60,3 cm)

14 po

(35,6 cm)

13⁄16 po (3 cm)

Arrondi de

⁄4 po (6 mm)

autorisé

Cette face vers l'intérieur

13⁄4 po

(4,4 cm)

31⁄8 po

(7,9 cm)

⁄4 po

(6 mm)

profond

3011⁄32 po (77,1 cm)

11⁄2 po

(3,8 cm)

typique

1 po (25,4 mm) de diamètre,

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4

emplacements

311⁄16 po

(9,4 cm)

2 po

(5,1 cm)

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Dégagement pour

ATTENTION

Le poids du revêtement de porte ne doit pas dépasser 15 lb (6,8 kg) pour

un modèle à porte pleine.

Dégagement pour

charnière, 2 emplacements

tête de vis, 4

emplacements

Haut de porte

Figure 16 Porte à char-

nières à droite Appareil de largeur

24 po (61 cm)

Côté charnières de la porte

⁄4 po

(6 mm)

profond

3011⁄32 po (77,1 cm)

13⁄4 po

(4,4 cm)

31⁄8 po

(7,9 cm)

233⁄4 po

(60,3 cm)

14 po

(35,6 cm)

13⁄16 po

(3 cm)

Arrondi de

⁄4 po (6 mm)

autorisé

Cette face vers l'intérieur

47⁄8 po

(12,4 cm)

Figure 17 Porte à charnières

à droite Appareil de

largeur 24 po (61 cm)

15⁄32 po

(2,9 cm)

111⁄16 po

(4,3 cm)

2 po

(5,1 cm)

311⁄16 po

(9,4 cm)

1 po (25,4 mm) de diamètre,

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4

emplacements

11⁄2 po

(3,8 cm)

typique

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour xer le panneau sur la

porte est de le tenir dessus par serre-joints pour éviter tout déplacement durant le perçage d’avant-

trous. Utilisez des serre-joints à barre ou en «C»

avec des tampons sur les surfaces à serrer pour ne

pas marquer le panneau de revêtement ou la porte. Le panneau de revêtement personnalisé doit arriver au même niveau que le haut de la porte, et le long

de la largeur centrée de la porte (Voyez la Figure

13a). Percez des trous au travers de l’extrusion du joint en utilisant les 10 trous existants comme

des avant-trous. Prenez une taille de foret selon la recommandation du Tableau B, en veillant à ne pas traverser la face avant au perçage en n’allant

pas à profond. Si le panneau de revêtement est

plus mince que 5⁄8 po (16 mm), il vous faudra vous procurer des vis plus courtes. Fixez le panneau

sur la porte avec les 10 vis fournies dans le sachet de documentation (Voyez la Figure 18a). Enlevez

les serre-joints et remettez en place le joint dans les canaux de son extrusion sur la porte. Il faut appliquer une certaine force pour bien insérer le joint dans ces canaux. Assurez-vous que les angles du joint sont bien en place.

Type de

matériau Vis à bois #10

Bois dur Avant trou Ø 1⁄8 po (2 mm)

Bois tendre Avant trou Ø 7⁄64 (0,8 mm)

Tableau B

Vis

#10 x 1⁄2 po

⁄32 po

(13,7 mm)

Trou de verrou alésé sur la face arrière

Figure 18a

31⁄2 po

(89 mm)

Étape 5 : Montez les pièces de verrou

Deux (2) extensions de verrouillage sont fournies

avec le verrou. Utilisez l’extension la plus longue pour un panneau de revêtement d’épaisseur 3⁄4 po et la plus courte pour un panneau d’épaisseur

⁄8 po. Assemblez l’extension de verrouillage, une rondelle d’arrêt de came, une rondelle élastique et une vis de xation sur le verrou comme montré aux Figures 19 et 20.

Installez cet ensemble de verrou dans le trou prévu

dans le panneau de revêtement, avec l’écrou de

retenue sur le côté arrière avec un support et un cliquet. Assurez-vous que la fente en trou de serrure sur le devant du verrou est verticale.

Perçage ø 1⁄2 po (13 mm) dans le panneau de porte, depuis l’autre face (voyez le détail plus haut) alésez à 13⁄16 po (20,5 mm) sur 7⁄16

po (11 mm) de

profondeur.

Côté charnières de la porte

Figure 18

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

EXTENSION EN LAITON

RONDELLE ÉLASTIQUE

ÉCROU

VERROU

TROU DE 1/2"

CONTRE-ALÉSAGE DE 13/16" DE PROFONDEUR 7/16"

PANNEAU DE BOIS DE 3/4"

SECTION A’A ÉCHELLE 1:1

CAME

VIS PHILLIPS

INTÉRIEUR DE PORTE

Figure 19

Étape 6 : Installez la came de verrou

Fixez la came de verrouillage à l’arrière de l’en-

semble de verrou avec la vis d’assemblage à tête Phillips fournie. Orientez la came de verrouillage

verticalement en installant le verrou.

Vis à tête

bombée #8 x 3⁄4 po

Étape 7 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la porte en vous méant des nombreux points de pinçage. Placez les charnières par-dessus les 4 vis dans l’armoire, 2 en haut et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de charnières avec un tournevis à pointe Phillips (Voyez les Figures 11 et 11a). Placez le faisceau de ls depuis la grille et montez-le en bas de la porte avec la vis et le collier en «P» qui avait été enlevé à l’étape 1 (Voyez la Figure 11b). Reconnectez le faisceau de ls (Voyez la Figure 12).

Étape 8 : Fixez l’armoire

Utilisez des vis #8 x 3⁄4 po du sachet de documentation pour xer la surface du haut sur l’armoire au travers des trous dans la cornière en «Z» de

l’armoire de congélateur.

Cornière en

«Z» d’armoire

Écrou de retenue

Clé

Rondelle élastique

Verrou

Figure 20

Came

Rondelle

d'arrêt de came

Vis

Rallonge en laiton

(2 tailles fournis)

Vis de réglage

Figure 21

CONFIGURATIONS DE ÉTAGÈRES ET

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE

Congélateur Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine en Figure 22.

(3) paniers en métal retirables

Figure 22

Pour ôter le panier :

Appuyez sur ce taquet des glissières du

panier de chaque côté,

et sortez le panier de ses glissières.

Figure 23a

Les suggestions suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud (cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud, ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité au-dessus de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de

refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'ali-

mentation secteur dédié (Sans partage avec

d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez

les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu

de tomber à la température de consigne du compartiment.

6. En maintenant un compartiment d’entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à

la température ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence

personnelle, et fournissez l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou absent

pendant de longues périodes, réglez l’appareil à la température la plus élevée acceptable pour son contenu conservé.

12. Réglez le contrôle en position d’arrêt (off) si

le nettoyage de l’appareil nécessite que sa porte reste ouverte pour une période longue.

Figure 23

Pour installer le panier :

Insérez les glissières du panier dans l’extrémité de celles du meuble et repoussez le panier complètement. Les éléments de glissières vont automatiquement se verrouiller.

L’ENTRETIEN ET LE NETTOYAGE

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures

pour ux d’air requises à l’avant de l’armoire Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE :

Débranchez l’alimentation secteur de l’appareil

avant de le nettoyer à l’eau savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l’eau potable. N’utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N’utilisez pas de nettoyant

abrasif, de solvant, de produit nettoyant/polissant

ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire

basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l’avant de l’appareil. Vous pourriez endommager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le besoin.

4. Vériez périodiquement la grille frontale et les

serpentins de condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d’ouvertures de porte pendant la coupure du

secteur an de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes

électroluminescentes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de composant est très able, mais en cas de panne contactez un technicien de service qualié pour le remplacement de l’éclairage

à DEL.

OBTENTION DE SERVICE

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à

la clientèle d’AGA MARVEL au 800.223.3900

pour avoir des instructions sur la façon d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le service à la clientèle d’AGA MARVEL peut vous fournir des recommandations sur les centres de service de votre secteur. Une liste des centres de service agréés est également disponible sur le site www. agamarvel.com sous la section de service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de modèle, le numéro de série et le

la facture d’achat.

• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l’appareil a fonctionné, sur les températures de la pièce et de l’eau, et toutes les informations qui

peuvent être utiles pour une résolution rapide

du problème.

• Le Tableau «C» est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Date d’envoi de la carte de garantie (à faire

dans les 10 jours après l’achat)

Tableau C

DÉPANNAGE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de

dépannage qui suit. Identiez le problème dans

ce guide et consultez les colonnes de causes et de remèdes avant d’appeler pour du service. Le

problème peut être quelque chose de très simple

qui peut se résoudre sans demander une interven-

tion de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualié.

AVERTISSEMENT

Risque d’électrocution

• Ne tentez jamais de réparer ou d’exécuter de la maintenance sur l’appareil avant que son

alimentation électrique n’ait été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur

les ls de câblage.

• Remettez en place l’ensemble des pièces et panneaux avant de redémarrer.

REMARQUE

Votre congélateur a été conçu pour être très économe en consommation d’énergie. De ce fait son compartiment de stockage est presque totalement

étanche à l’air. Il s’ensuit que quand vous avez

accédé à son contenu et refermé sa porte, l’air

plus chaud qui est entré va se compresser du fait

du froid dans le compartiment, ce qui va créer un certain vide dedans. Cela peut rendre la porte plus

difcile à ouvrir pendant environ 10 secondes,

jusqu’à ce que la pression interne revienne au niveau de la pression externe.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de refroidissement sur votre appareil, ne le débranchez pas de son alimentation électrique, mais appelez immédiatement un agent de

dépannage qualié. Il est possible que la perte

de capacité de refroidissement résulte d’une accumulation excessive de givre sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le

débranchement électrique de l’appareil entraînera

la fusion d’une quantité excessive de glace, qui pourra générer de l’eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre

domicile. C’est l’utilisateur nal qui sera le responsable nal de tout dégât des eaux causé par une

coupure prématurée de l’appareil, sans avoir géré correctement l’excédent d’écoulement d’eau.

REMARQUE

Votre produit comporte d'une fonction de dégivrage

automatique qui utilise un élément de chauffage

électrique. Périodiquement pendant le dégivrage vous pouvez observer la suivant:

• Des sons de l'eau gouttant et coulant causés par le fondant du givre.

• Les grésillements et les craquements des gouttes d'eau tombant sur l'élément chauffant.

• Une faible lumière rougeâtre dans le compartiment congélateur venant de l'élément de

chauffage électrique.

DÉPANNAGE

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Réglage de

la température» en page 9)

L’appareil fait trop de froid

(Voyez «Réglage de

la température» en page 9)

Pas d’éclairage à l’intérieur

L’éclairage ne s’éteint pas quand la porte est fermée

Bruit ou vibration • L’appareil n’est pas d’aplomb.

L’appareil ne fonctionne pas.

• Le contrôle a une consigne trop

chaude

• La température du contenu n’est pas encore stabilisée.

• Utilisation excessive ou ouvertures prolongées de la porte.

• Blocage du ux d’air de la grille frontale.

• Défaut d’étanchéité du joint de porte.

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• Défaut de l’ensemble d’éclairage à DEL ou du commutateur d’éclairage.

• La porte n’active pas l’interrupteur d’éclairage.

• Commutateur d’éclairage défectueux

• Obstruction de tube affectant le ventilateur.

• L’appareil est à l’arrêt.

• Le cordon secteur n’est pas

branché.

• La prise secteur n’est pas alimentée.

• Ajustez plus bas la consigne de température. Laissez

stabiliser la température 24 heures.

• Laissez la température se stabiliser pendant au moins

24 heures.

• Le ux d’air ne doit pas être obstrué à la grille frontale. Consultez les valeurs de

dégagements en page 4.

• Vériez l’alignement de porte et/ou changez le joint de

porte.

• Ajustez plus haut la consigne de température Laissez

stabiliser la température 24 heures.

• Vériez l’alignement de porte et/ou changez le joint de

porte.

• Contactez un technicien de

service qualié.

• L’appareil n’est pas d’aplomb, mettez-le de niveau

(Voir en page 4, la section sur les pieds réglables).

• Contactez un technicien de service qualié.

• Mettez l’armoire d’aplomb,

voyez en page 4 le réglage

des pieds de mise à niveau.

• Contactez un technicien de

service qualié.

• Mettez l’appareil en marche. Voyez pour le démarrage de

votre appareil en page 8.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre maison.

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Produit complet Garantie limitée d’un an sur pièces et main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main-d'œuvre nécessaires pour réparer ou remplacer, au domicile ou au bureau de l'utilisa-

teur nal, tout composant avéré défectueux du fait

des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d’une année à compter

de la date d’achat par l’utilisateur nal.

Garantie limitée additionnelle sur les pièces uniquement de la deuxième à la cinquième année

Durant les quatre ans qui suivent l’expiration de la garantie limitée d’un an, AGA MARVEL va fournir des pièces de remplacement pour le système de

refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur, accu-

mulateur, vanne de contournement, tube de raccor-

dement et évaporateur), s’il s’avère défectueux du

fait des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme aux normes électriques, une tension secteur trop élevée ou trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.

Pièces ou service Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison,

ou le numéro de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspection si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus

en la possession de l’acheteur utilisateur nal

d’origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenu pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d’une inobservation de ces garanties ou d’autres garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l’exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclu-

sion qui précède peu ne pas être applicable à votre

cas. Cette garantie vous donne des droits légaux

spéciques, et vous pouvez avoir d’autres droits qui

peuvent varier d’un État à un autre.

Aucune personne, rme ou corporation, n’est

autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s’appliquent qu’à des produits utilisés dans un des cinquante des États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

1260 E. VanDeinse St. Greenville MI 48838

Phone: 800.223.3900

www.agamarvel.com

1260 E. VanDeinse St. Greenville MI 48838

800.223.3900

41014829-FR Rev A 3/14/17

Toutes les spécications et les conceptions des produits sont sujet à des changements sans préa-

vis. De telles révisions ne donnent aucun droit pour

l’acheteur de produits antérieurs à bénécier de ces changements, améliorations, ajouts, remplace-

ments, ni de recevoir une compensation.

EN Installation, Operation and Maintenance Instructions FR Instructions d’installation, d’utilisation et d’entretien ES Instrucciones de instalación, operación y mantenimiento

Built-in Freezers Congélateurs intégrées Congeladors empotradas

MP24FAS4** MP24FAP4**

ÍNDICE

Índice:

Información de seguridad.......................................2

Desembalaje de su artefacto.................................3

Registro de garantía............................................3

Instalación de su artefacto......................................4

Espacios libres alrededor del gabinete.................4

Nivelación del artefacto........................................4

Conexión eléctrica................................................5

Dimensiones del producto......................................6

Puesta en funcionamiento de su artefacto..............8

Uso de su control electrónico..................................8

Modo de espera.....................................................8

Encendido (ON) y apagado (OFF) de su artefacto.8

Ajuste de la temperatura......................................9

Modo de temperatura...........................................9

Iluminación interior...............................................9

Bloqueo del control...............................................9

Alarmas..............................................................10

Puerta entreabierta...........................................10

Corte de energía...............................................10

Alarma de temperatura.....................................10

Códigos de error del sensor de temperatura.......11

Modo Vacaciones...............................................11

Instalación del panel de puerta decorativo............12

Conguraciones de estantes.................................18

Consejos para ahorrar energía..............................19

Cuidado y limpieza................................................19

Cómo obtener servicio..........................................20

Localización de fallas............................................21

Garantía ................................................................23

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en esta guía no se proponen tratar todas las condiciones y situaciones que pueden ocurrir. Deben aplicarse el sentido común, la precaución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

ADVERTENCIA

ADVERTENCIA - Si no sigue las instrucciones,

usted puede morir o sufrir una lesión grave.

PRECAUCION

PRECAUCIÓN- Riesgos o procedimientos inseguros que podrían provocar lesiones personales o daños materiales o al producto.

NOTA

NOTA- Información importante que ayuda a asegurar una instalación y operación libres de problemas.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California: Este producto contiene

una o más sustancias químicas identicadas

por el estado de California como causantes de cáncer.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California: Este producto contiene una o más

sustancias químicas identicadas por el estado

de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

se compromete a construir un

producto de calidad en una forma compatible con el medio ambiente. Nuestros procesos se controlan de manera rigurosa y se monitorean cuidadosa-

mente. Hemos logrado certicaciones en ISO 9001 para el aseguramiento de la calidad, ISO 14001 para la gestión ambiental y OHSAS 18001 para la

seguridad y salud ocupacional de Lloyd’s Register Quality Assurance.

DESEMBALAJE DE SU ARTEFACTO

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto. Si no se procede así, pueden produ-

cirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con

todas las piezas que pudieran dañarse por el movi-

miento sujetas rmemente. Retire los materiales de

empaque internos y -si las hubiera- las cintas que sujetan los componentes. El manual del usuario se envía dentro del producto en una bolsa de plástico junto con la tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto se haya inspeccionado bien a fondo y se haya comprobado que está en buenas

condiciones. Si hubiera daños, se necesitará el

material de embalaje como una prueba del daño en tránsito. Luego, elimine todos los elementos de manera responsable.

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico,

ya que pueden presentar un riesgo de asxia.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó bien a fondo antes de salir de nuestra planta. La responsabilidad por su entrega segura fue asumida por el comerciante minorista al aceptar el envío. Los reclamos por pérdida o daños sufridos en el tránsito deben presentarse al comerciante minorista.

NOTA

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRESENTE EL RECLAMO AL COMERCIANTE MINORISTA.

PRECAUCION

Si el artefacto se transportó, manejó o almacenó

en una posición diferente de la vertical durante cualquier intervalo de tiempo, deje que permanezca en posición vertical durante 24 horas como mínimo antes de enchufarlo. Esto asegurará que

el aceite regrese al compresor. Si se enchufa el

artefacto de inmediato, pueden dañarse algunas piezas internas.

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía inmediatamente después de haber recibido su artefacto; también puede registrarlo a través de Internet en la página www.agamarvel.com.

Cuando registre su artefacto se le solicitará la información siguiente: Número de servicio Número de serie Fecha de la compra Nombre y dirección del comerciante El número de servicio y el número de serie pueden encontrarse en la placa de identicación que está ubicada dentro del gabinete, en el lado izquierdo cerca de la parte superior (vea la Figura 1).

XXXXXXXXXXXX

Figura 1

ADVERTENCIA

ADVERTENCIA - El atrapamiento y la asxia

de niños no son problemas del pasado. Los refrigeradores desguazados o abandonados siguen siendo peligrosos, aun cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las instrucciones que siguen a n de

ayudar a prevenir accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños no puedan trepar fácilmente al interior.

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su artefacto. Recomendamos una ubicación en la que la unidad esté a cubierto de la luz solar directa y lejos de fuentes de calor. Para asegurar que su producto funcione de acuerdo

con las especicaciones, el rango de temperaturas

recomendado para la ubicación de instalación es de 55 a 100º F (de 13 a 38º C).

Rejilla frontal: mantenga esta área abierta.

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera

inferior del artefacto. Mantenga esta área abierta y libre de toda obstrucción. Pueden instalarse gabinetes adyacentes y una cubierta alrededor del artefacto, siempre que la rejilla frontal permanezca sin obstrucciones. Los modelos con puerta decorativa y bisagras articuladas están destinados únicamente a aplicaciones empotradas.

ADVERTENCIA

Para el apilado de productos se necesita un kit

de apilado. Si no se utiliza un kit de apilado,

podrían producirse lesiones personales. Para solicitarlo, comuníquese con su proveedor o con el servicio al cliente de Aga Marvel llamando al 800-223-3900.

PRECAUCION

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal permiten que el aire circule a través del intercambiador de calor del condensador. Las restricciones a esta circulación de aire darán como resultado mayor consumo de energía y pérdida de la capacidad de enfriamiento. Por esta razón es importante que esta área no esté obstruida y que las aberturas de la rejilla se mantengan limpias. AGA MARVEL no recomienda el uso de una rejilla de construcción especial, ya que la circulación de aire puede verse restringida (vea la Figura 2).

Patas niveladoras delanteras

Figura 2

Patas

niveladoras

traseras

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y traseras del artefacto deben regularse de modo que la unidad quede posicionada rmemente sobre el piso, y nivelada de lado a lado y del frente al fondo. La altura total de su artefacto Marvel puede ajustarse entre la dimensión mínima (girando la pata niveladora hacia adentro CW ) y la máxima (girando la pata niveladora hacia afuera CCW ), como se muestra en la Tabla 'A'.

Para ajustar las patas niveladoras, coloque el arte-

facto sobre una supercie sólida y proteja la zona

del piso que está debajo de las patas, para evitar rayarlo. Con la ayuda de otra persona, incline el artefacto hacia atrás para tener acceso a las patas niveladoras. Haga girar las patas para subirlas o bajarlas hasta la dimensión requerida. Repita este proceso para la parte trasera inclinando con

cuidado el artefacto hacia adelante. Verique la nivelación del artefacto sobre una supercie nivela-

da, y ajuste según sea necesario.

Los tornillos de la rejilla frontal pueden aojarse

para ajustar la rejilla a la altura deseada. Cuando

nalice el ajuste, apriete los dos tornillos de la

rejilla frontal (vea la Figura 5).

Modelo

MP24* (S)

MP24* (P)

Estilo de

la Puerta

Table A

Altura

mínima

34"

(86,4 cm)

34"

(86,4 cm)

Altura

Máxim

35"

(88,9 cm)

35"

(88,9 cm)

Figura 3

INSTALACIÓN DE SU ARTEFACTO

ADVERTENCIA

No quite la clavija de puesta a tierra del cordón de alimentación eléctrica.

Figura 4

Peligro de choque eléctrico

• No utilice cordones de extensión con

este artefacto. Pueden ser peligrosos, y pueden degradar el funcionamiento del producto.

• Este artefacto no debe conectarse en

ninguna circunstancia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del

cordón de alimentación eléctrica. (vea la Figura 3).

• No use un adaptador. (vea la Figura 4).

• No salpique ni rocíe agua desde una

manguera sobre el artefacto. Si lo hace

puede causar un choque eléctrico, que puede provocar lesiones graves o la muerte.

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15

amperes.

Este producto está equipado de fábrica con un cordón de alimentación eléctrica que tiene un enchufe de tres clavijas con puesta a tierra. Debe enchufarse en un tomacorriente compatible con puesta a tierra, de acuerdo con el Código Eléctrico Nacional de los EE. UU., así como los códigos y ordenanzas locales que sean aplicables (vea la

Figura 6). Si el circuito no tiene un tomacorriente

con puesta a tierra, es responsabilidad y obligación del cliente proporcionar el suministro eléctrico correcto. No debe cortarse ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 5

Rejilla frontal

Tornillo de la rejilla frontal

Figura 6

NOTA

Los interruptores de falla a tierra (GFCI) son propensos a los falsos disparos, que harán que el artefacto se apague. Los GFCI no se usan por lo general en circuitos con equipos motorizados que deben funcionar desatendidos durante períodos prolongados, a menos que sea necesario para cumplir con los códigos y ordenanzas de edicación locales.

MODELO

MP24FA(S)

MP24FA(P)

MODELO

MP24FA(S)

MP24FA(P)

DIMENSIONES DEL PRODUCTO

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm)

"A" "B" "C"

24"

(61 cm)

24"

(61 cm)

237⁄8"

(60,7 cm)

237⁄8"

(60,7 cm)

ESTILO DE LA PUERTA

(S) Puerta maciza

(P) Puerta maciza decorativa (sin manija)

**341⁄4" to 351⁄4" (87 to 89,5 cm)

DIMENSIONES DEL GABINETE pulgadas (cm)

"D" "E" "F" "G" "H" "J"

34" to 35"

(86,4 to 88,9 cm)

34" to 35"

(86,4 to 88,9 cm)

24"

(61 cm)

*24"

(61 cm)

2323⁄32"

(60,2 cm)

227⁄8"

(58,1 cm)

267⁄32"

(66,6 cm)

Figura 8

4613⁄32"

(117,9 cm)

461⁄2"

(118,1 cm)

267⁄16"

(67,2 cm)

231⁄8"

(58,7 cm)

"A"

"B"

Figura 7

"E"

"C"

Figura 7a

Si fuera necesario ganar espacio libre dentro de la abertura de instalación, puede hacerse

un agujero a través del gabinete adyacente y pasar el cordón de alimentación eléctrica a través de ese agujero hasta un tomacorriente. Otra manera de aumentar la profundidad disponible de la abertura es empotrar el tomacorriente eléctrico en la pared trasera para ganar el espesor del enchufe de alimentación eléctrica. No todas las cajas de tomacorriente empotradas serán apropiadas para esta aplicación por ser demasiado delgadas, por lo que se recomienda para esta aplicación una caja de tomacorriente empotrada equivalente a la Arlington #DVFR1W (vea la Figura 8).

"D"

DIMENSIONES DEL PRODUCTO

DATOS DEL PRODUCTO

MODELO

MP24FA(S) 115V/60Hz/15A

MP24FA(P) 115V/60Hz/15A

REQUISITOS

ELÉCTRICOS #

"J"

PESO DEL

PRODUCTO

140 lbs

(63,6 kg)

140 lbs

(63,6 kg)

"H"

"D"

"E"

Figura 9

* Para instalar modelos (P) con la cara de la puerta alineada con las puertas de los armarios adyacentes, el espesor del panel decorativo del cliente no puede exceder de ¾ de pulgada (19mm).

** La abertura de instalación mínima requerida debe ser mayor que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión a tierra. Cumpla con todos los códigos de edicación locales cuando instale el circuito eléctrico y el artefacto.

"G"

211⁄2"

(54,6 cm)

"F"

PUESTA EN FUNCIONAMIENTO DE SU ARTEFACTO

Power Failure

Puesta en funciona-

ALARM RESET

miento de su artefacto:

de corriente de pared de 115 V. Su artefacto se

entrega de fábrica en la posición “Encendido” y comenzará a enfriar tan pronto se conecte a la

alimentación eléctrica. Si el artefacto no arranca, verique si la toma de corriente tiene electricidad

y que el control esté en la posición “Encendido”, (consulte la sección “Encendido / Apagado del artefacto" más adelante).

La pantalla de control está cubierta con una película de plástico transparente. Esta película se puede retirar levantándola con cuidado en una esquina.

Durante el encendido inicial, la pantalla de control mostrará una alarma por "Corte de energía". Esta es una condición normal pues el artefacto fue encendido por primera vez en la fábrica para

Enchufe el cable eléctrico en la toma

Tecla para bajar

la temperatura

Tecla para

temperatura

Tecla

“Encendido /

Apagado”

subir la

Pantalla

Figura 10

Uso de su control electrónico

la inspección de calidad y luego desconectado. Pulse una vez la tecla “Encendido / Apagado” para apagar la condición de alarma (consulte la sección “Alarmas” en la página 10).

NOTA

Su producto tiene una función de descongelación

automática que utiliza un elemento calentador eléctrico. Periódicamente durante la descongelación se puede observar lo siguiente:

• Sonidos de goteo y el agua que uye causados por el derretimiento de la escarcha.

• El chisporrotear y el crepitar de agua goteando sobre el elemento calefactor.

• Un débil resplandor rojizo en el compartimiento del congelador desde del elemento calentador eléctrico.

Esas son todas las características de funcionamiento "normal" asociados con productos de refrigeración que incorporan descongelación automática. No representan un defecto del producto o de un problema de seguridad.

Tecla

“Luces”

Tecla

“Bloqueo”

Indicadores de esta-

do del sistema

Modo de espera:

Si no se pulsa ninguna tecla durante 60 segundos,

la pantalla entrará en el modo de espera para ahorrar energía. El panel de control se apagará, excepto el indicador de sistema OK que permanecerá encendido. Cualquier condición de alarma activará la pantalla, (vea “Alarmas” en la página 10).

Para realizar cambios en los ajustes del control (encender o apagar el artefacto, ajustar la temperatura, cambiar la iluminación interior y activar el modo vacaciones), el control debe estar activado.

Para activar la pantalla, pulse cualquier tecla. Sonará un tono audible de conrmación y aparecerá la temperatura actual del compartimiento de almacenamiento.

Si preere tener la pantalla continuamente encendida, desactive el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta que en la pantalla

desaparezca “Loc” y aparezca “nSL”. Para activar

el modo de espera, repita la instrucción anterior hasta que desparezca “Loc” y la pantalla muestre

“SLP”.

Encendido (ON) y apagado (OFF) de su artefacto:

Si el artefacto está encendido (y no está en el

modo de espera), la pantalla mostrará la temperatura. Para apagar el artefacto mantenga pulsada la tecla “Encendido / Apagado” durante 4 segundos. El control mostrará “OFF”.

Para encender el artefacto mantenga pulsada la tecla de encendido / apagado durante 4 segundos.

USO DE SU CONTROL ELECTRÓNICO

Ajuste de la temperatura:

Para establecer o ver el valor de consigna de la temperatura (con el control fuera del modo de espera), pulse la tecla “-” o “+”. La pantalla mostrará

“SET” y el valor de consigna de la tempera tura

parpadeando. Para ajustar la temperatura más fría o más caliente, pulse repetidamente las teclas “-” o “+” respectivamente. Cuando haya alcanzado la temperatura de consigna deseada, pulse el botón “Encendido / Apagado” para introducir el valor, o no haga nada y el modo “Set” aceptará automáticamente la temperatura visualizada como el nuevo valor de consigna una vez transcurrido un tiempo de espera de 10 segundos.

El rango de la temperatura de consigna admitido por su artefacto es de -10°F (-23°C) to 10°F

(-12°C). Si intenta ajustar la temperatura fuera de este rango, recibirá una noticación audible.

NOTA

Al introducir artículos tibios se podría disparar una alarma de temperatura, vea la alarma de temperatura en la página 10. Dependiendo de la cantidad y/o peso de los artículos tibios, se podría necesitar 48 horas para que la temperatura del compartimiento se estabilice.

Los cambios en la temperatura de consigna pueden hacer que el congelador tarde hasta 24 horas para estabilizar la temperatura del contenido almacenado.

Los factores que afectan la estabilización de la temperatura en el compartimiento de almacenamiento son:

• Cambios en el valor de consigna de la temperatura.

• Cambios en la temperatura de la habitación.

• Temperatura del contenido almacenado.

- Carga de productos calientes.

- La carga de productos fríos retrasará el

cambio a una temperatura de consigna más caliente.

- La carga de productos calientes retrasará

el cambio a una temperatura de consigna más fría.

• Uso (cantidad y duración de las aperturas de la puerta).

• Exposición del artefacto a la luz solar directa o a una fuente de calor.

Modo de temperatura:

El modo de temperatura está predenido en fábrica

en grados Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius (° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y “+” y luego suelte la tecla “-”. La temperatura se mostrará ahora en grados centígrados (° C). Repita el procedimiento para cambiar el modo de temperatura de nuevo a grados Fahrenheit (° F).

Iluminación interior

Cambio de la iluminación tricolor:

Para cambiar el color entre blanco, ámbar o azul, con el control fuera del modo de espera, pulse momentáneamente la tecla "Luces". La tecla se iluminará. A continuación, mantenga pulsado la tecla numérico y en aproximadamente 3 segundos la luz interior empezará a recorrer los 3 colores disponibles. Con los modelos de puerta / gaveta maciza necesitará ser hecho con la puerta / gaveta

abierta para poder observar los colores. Suelte la

tecla cuando el color deseado esté encendido y su luz interior cambiará a ese color. Después de la selección del color para los modelos de puerta / gaveta maciza, la función de iluminación de presentación debe estar apagado (la tecla “Luces” no iluminada).

Bloqueo del control:

El panel de control se puede bloquear para evitar cambios accidentales. Para bloquear el control, mantenga pulsada la tecla “Bloqueo” hasta que la pantalla muestre “Loc”; a inmediatamente continuación suelte la tecla. El icono de bloqueo parpadeará 3 veces y luego quedará permanentemente encendido. Cuando el panel de control está bloqueado, solo están activos el botón “Bloqueo”, el indicador de sistema OK y el indicador de alarma. Para eliminar el bloqueo del panel de control, repita esta instrucción hasta que la pantalla muestre “nLc”. A inmediatamente continuación suelte la tecla.

NOTA

Si el bloqueo de control está activo (icono de

bloqueo iluminado) el control tienen que ser

desbloqueados antes de usar el teclado para restablecer una situación de alarma. Consulte la página 9 (Bloqueo de control) para obtener instrucciones para desbloquear el control.

USO DE SU CONTROL ELECTRÓNICO

Alarmas:

El control emitirá un aviso cuando las condiciones podrían afectar negativamente al rendimiento del artefacto.

• Puerta entreabierta: si la puerta está abierta

Door Ajar

ALARM RESET

o está mal cerrada durante más de 5 minutos, el indicador de sistema OK se apagará y comenzará a parpadear el indicador “Puerta entreabierta” acompañado de un tono audible cada 60 segundos. Además, se encenderá el

indicador “ALARM RESET” (Apagar alarma)

bajo la tecla “Encendido / Apagado”.

NOTA

La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”.

Esta condición de alarma se puede apagar mediante el cierre de la puerta o pulsando la tecla “Encendido / Apagado” (por ejemplo, cuando está limpiando el compartimiento de almacenamiento, etc.) La alarma se repetirá en 5 minutos si la condición de alarma persiste.

Power Failure

ALARM RESET

Temp

ALARM RESET

• Alarma de temperatura: Si la temperatura

del compartimiento de almacenamiento se desvía excesivamente de su temperatura de consigna durante un período prolongado de tiempo, el indicador "TEMP" parpadeará, y sonará un pitido cada 60 segundos. Además, un indicador “ALARM RESET” (Apagar alarma) aparecerá debajo del teclado "ON / OFF" (Encendido / Apagado).

NOTA

Después de una condición de alarma de temperatura alta, revise todos los productos perecederos para garantizar que son seguros para consumo.

NOTA

La alarma de temperatura puede ocurrir como resultado de un uso intensivo o la introducción de los contenidos calientes en el compartimiento

de almacenamiento. Si la alarma de temperatura

persiste, su unidad puede requerir servicio.

• Corte de energía: si se interrumpe la

alimentación al artefacto, el indicador de estado del sistema se apagará y comenzará a parpadear el indicador “Corte de energía”. Además, se encenderá el indicador “ALARM

RESET” (Apagar alarma) bajo la tecla

“Encendido / Apagado”. El equipo no emitirá ningún tono audible de aviso. Esta condición de alarma se puede apagar pulsando la tecla

“Encendido / Apagado”. Si se produce esta alarma, se recomienda que verique el esta-

do de los alimentos perecederos, aún cuando el artefacto funcione normalmente y la temperatura se haya recuperado, pues los cortes de energía prolongados podrían dar lugar a variaciones de temperatura excesivas que pueden arruinar los alimentos perecederos.

NOTA

La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”.

Esta condición de alarma se puede apagar pulsan-

do la tecla “Encendido / Apagado”. Si se produce esta alarma, se recomienda que verique el estado

del contenido almacenado, aún cuando el artefacto funcione normalmente y la temperatura se haya recuperado, pues las variaciones de temperatura prolongadas pueden arruinar los alimentos perecederos

NOTA

También pueden aparecer varias alarmas al mismo tiempo. Por ejemplo, una alarma de “Puerta entreabierta” durante un tiempo prolongado puede generar una alarma por temperatura “Temp” con la activación simultánea de ambos indicadores.

Door Ajar

Temp

USO DE SU CONTROL ELECTRÓNICO

Códigos de error del sensor de temperatura

Los sensores de temperatura son monitoreados continuamente. Cualquier condición de CIRCUITO ABIERTO o EN CORTOCIRCUITO iniciará un CÓDIGO DE ERROR según se enumera a continuación:

Códigos de error del sensor de temperatura

Sensor

Sensor de

temperatura

de zona

única

Sensor de

eliminación

de escarcha

Código

mostrado Descripción del error Acción que se debe tomar

El sensor de temperatura falló en el compartimiento de zona única. Puede llevar a temperaturas de almacenamiento no deseadas y/o productos perecederos dañados.

El sensor de temperatura de eliminación de escarcha falló. Causa que la unidad no elimine apropiadamente la escarcha y puede crear acumulación grande de escarcha. Puede llevar a daño por agua de la unidad y del piso circundante

Llame al departamento de servicio para solicitar el reemplazo del sensor de temperatura. Retire todos los productos perecederos del compartimiento para evitar su deterioro.

Desenchufe inmediatamente el cable de suministro de energía y llame al departamento de servicio para solicitar el reemplazo del sensor de eliminación de escarcha

Modo Vacaciones:

Este modo de operación se puede utilizar para ahorrar energía mediante la desactivación de las luces, los tonos de alarma y los tonos de entrada de teclado durante los períodos en los que el costo de la energía es elevado, o cuando el artefacto no será utilizado durante un tiempo prolongado. El modo Vacaciones también sirve como modo de reposo sabático mediante la desactivación de las

funciones y los controles de acuerdo con el Shabat y las estas religiosas observadas por la comuni-

dad judía ortodoxa. Cuando se utiliza como modo de reposo sabático, puede abrir o cerrar la puerta en cualquier momento para acceder al contenido sin preocuparse del encendido o apagado de luces, indicaciones digitales, solenoides, ventiladores, válvulas, compresor, íconos, tonos audibles o alarmas.

Cuando este modo está activado, la pantalla, los indicadores y tonos de alarma, los tonos de entrada del teclado, las luces interiores y todas las opciones están desactivadas. Todas las funciones del teclado están desactivadas excepto la de la tecla “Encendido / Apagado”, necesaria para salir del modo Vacaciones. Las temperaturas del compartimiento de almacenamiento son supervisadas y

controladas en la conguración antes de entrar en

el modo Vacaciones.

Para acceder al modo Vacaciones (con el control fuera del modo de espera), mantenga pulsada la tecla “Encendido / Apagado” hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a continuación, mostrará “VAC” continuamente hasta que se salga del modo Vacaciones. Un corte de energía no producirá la salida del modo Vacaciones, esto solo puede llevarse a cabo manualmente. Para salir del modo Vacaciones y volver al funcionamiento normal, mantenga pulsada la tecla “Encendido / Apagado” hasta que el control muestre la temperatura.

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Si ha comprado un modelo con panel decorativo,

su unidad estará equipada con bisagras articuladas que permiten una instalación totalmente empotra-

da. La unidad admite paneles de 5⁄8" (15 mm) y 3⁄4" (18 mm) de espesor.

PRECAUCION

Es importante usar la rejilla provista de fábrica que viene con el producto para asegurar que se man-

tenga el ujo de aire a través del condensador. No

se recomienda el uso de una rejilla personalizada pues anulará la garantía.

ADVERTENCIA

Los modelos con paneles decorativos están diseñados para usar únicamente en instalaciones empotradas. El uso en instalaciones autosostenidas podría ocasionar lesiones personales.

Paso 1: desmonte la puerta.

Con un destornillador Phillips retire el tornillo y la abrazadera “P” de la parte inferior de la puerta cerca de la bisagra (vea la Figura 11b).

Apriete la lengüeta de sujeción del conector del cable y tire del conector para desconectar el cable de la puerta (vea la Figura 12).

Abra la puerta y aoje los tornillos que sujetan las

bisagras al gabinete (2 en la parte superior y 2 en la bisagra inferior). No quite los tornillos pero

aójelos lo suciente como para que las bisagras

se liberen al deslizar la puerta hacia un costado para su desmontaje.

Tenga mucho cuidado con las bisagras articuladas. La bisagra es de cierre automático y existen muchos puntos que podrían pellizcar sus manos antes de la instalación empotrada. No desmonte

el soporte en “Z” de la parte superior del gabinete.

Soporte en “Z”

del gabinete

Figura 11

ADVERTENCIA

Aoje, pero no

retire, estos 2 tornillos Phillips de las bisagras superior e inferior.

Figura 11a

ADVERTENCIA

Las bisagras articuladas tienen muchos puntos que podrían pellizcar sus manos y dedos; por consiguiente, lo más seguro es cerrad la bisagras articuladas cuando está desmontar.

Con un ayudante, y teniendo cuidado de no rayar el gabinete ni la puerta, deslice la puerta hacia el costado aproximadamente ½ pulgada (13 mm) y retire la puerta con las bisagras de la unidad.

Abrazadera “P” y tornillo

Figura 11b Parte inferior de la puerta

Conector del cableado, vea la Figura 12

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 2: desmonte la junta de la puerta.

Coloque la puerta sobre una supercie plana y,

comenzando desde una esquina de la puerta, retire la junta magnética del lado interior de la puerta (vea la Figura 13). Deje la junta a un lado sobre

una supercie plana.

Los canales que retienen la junta tienen 10 agujeros (3 en cada lado, 2 arriba y 2 abajo) que serán utilizados para sujetar el panel decorativo a la parte delantera de la puerta. Los tornillos se suministran con los manuales del artefacto, junto con la cerradura de la puerta (en ciertos modelos).

Apriete esta lengüeta del conector del cable y tire del conector.

Agujeros en

el canal de

retención de la

Figura 12

junta.

Panel decorativo a tope con la parte superior de la puerta.

Figura 13

Figura 13a

El panel decorativo a estar centrada en la anchura de la puerta.

Agarre la junta magnética y tire de ella para retirarla de la puerta. Comience por una esquina.

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 3: corte y perfore el panel decorativo.

Corte el panel decorativo de acuerdo con el modelo de artefacto y las dimensiones indicadas en las

guras 16 a 19. Además, si su artefacto tiene una

cerradura, perfore el agujero para ella en el panel (vea la Figura 18).

Parte superior

de la puerta

Figura 14 Puerta abisagrada a la izquierda para artefacto de 24" (61 cm) de ancho.

Espacio libre para la cabeza del tornillo (4 lugares)

Espacio libre

Lado de las bisagras

de la puerta

para la bisagra (2 lugares)

Figura 15 Puerta abisagrada a la izquierda para artefacto de 24" (61 cm) de ancho.

15⁄32"

(2,9 cm)

111⁄16"

(4,3 cm)

47⁄8"

(12,4 cm)

233⁄4"

(60,3 cm)

14"

(35,6 cm)

13⁄16"

(3 cm)

Radio permitido:

⁄4" (6 mm)

Este lado orientado hacia el interior

(4,4 cm)

31⁄8"

(7,9 cm)

(6 mm)

Deep

13⁄4"

⁄4"

3011⁄32" (77,1 cm)

11⁄2"

(3,8 cm)

typical

Agujero avellanado Ø 1" (2,5 cm), 1⁄4" (6 mm) de profundidad (4 lugares).

311⁄16"

(9,4 cm)

(5,1 cm)

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

PRECAUCION

El peso del panel decorativo de la puerta no debe exceder de 15 libras (6,8 kg) para un modelo con puerta maciza.

233⁄4"

⁄4"

(6 mm)

Deep

13⁄4"

(4,4 cm)

31⁄8"

(7,9 cm)

(60,3 cm)

14"

(35,6 cm) 13⁄16"

(3 cm)

Radio permitido:

⁄4" (6 mm)

Espacio libre para la cabeza del tornillo (4 lugares)

Espacio libre

para la bisagra

(2 lugares)

47⁄8"

(12,4 cm)

Parte superior

de la puerta

Figura 16 Puerta abisagrada a la derecha para artefacto de 24" (61 cm) de ancho.

Lado de las

bisagras de la puerta

3011⁄32" (77,1 cm)

(5,1 cm)

Figura 17 Puerta abisagrada a la derecha para artefacto de 24" (61 cm) de ancho.

Este lado orientado hacia el interior

311⁄16"

(9,4 cm)

Agujero avellanado Ø

1" (2,5 cm), 1⁄4" (6 mm)

de profundidad

(4 lugares).

15⁄32"

(2,9 cm)

111⁄16"

(4,3 cm)

11⁄2"

(3,8 cm)

typical

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 4: monte el panel en la puerta.

El método preferido para jar el panel a la puerta

es sujetarlo con pinzas para que no pueda moverse al perforar los agujeros para guía de los tornillos. Utilice sargentos de carpintero o pinzas tipo "C"

con almohadillas en las supercies de sujeción

para no arruinar el panel ni la puerta. El panel decorativo cortado a la medida debe estar nivelado a tope con la parte superior de la puerta y centrado a ambos lados de la puerta (vea la Figura 13a). Perfore 10 agujeros a través del canal de la junta y use los agujeros como guía. Utilice una broca de la medida indicada en la Tabla 'B' y tenga cuidado de

no perforar hasta la supercie delantera del panel. Si el espesor del panel decorativo es menor de 5⁄8"

(16 mm) deberá buscar tornillos más cortos. Fije el panel a la puerta con los 10 tornillos incluidos con los manuales del artefacto (vea la Figura 18a). Retire las pinzas y vuelva a instalar la junta en los canales de la puerta. Puede ser necesario aplicar algo de fuerza para asentar la junta en los canales. Verique que las esquinas de la junta estén asentadas correctamente.

Tipo de

material Tornillo para madera n.º 10

Madera

dura

Madera

blanda

Agujero de guía Ø 1⁄8" (3,2 mm)

Agujero de guía Ø 7⁄64" (2,8 mm)

Tabla B

Tornillo n.º 10 x ½"

⁄32"

(13,7 mm)

Agujero avellanado para cerradura en la parte posterior.

Figura 18a

31⁄2"

(89 mm)

Perfore un agujero Ø 1⁄2" (13 mm) a través del panel de la puerta, del otro lado (ver detalle más arriba) un agujero avellanado Ø 13⁄16" (20,5 mm) y 7⁄16" (11 mm) de profundidad.

Paso 5:

La cerradura se entrega con dos (2) extensiones. Utilice la más larga para paneles decorativos

de 3⁄4" de espesor y la más corta para paneles decorativos de 5⁄8" de espesor. Monte la extensión

de la cerradura, la arandela de tope de la leva, la arandela de presión y el tornillo prisionero en la cerradura, como se ilustra en las Figuras 19 y 20.

Instale esta conjunto en el agujero para la cerradura del panel decorativo y asegúrelo con la tuerca de retención en la parte posterior con una llave de tubo de 15 mm y una manija con trinquete.

Verique que la ranura de la llave en el frente de la

cerradura esté en posición vertical.

Figura 18

Lado de las bisagras de la puerta

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 7: instale la puerta.

BRASS EXTENSION

EXTENSIÓN DE BRONCE

SPRING WASHER

EXTENSIÓN DE BRONCE

CERRADURA

⁄16 ESCARIADO, 7⁄16

DE PROFUNDIDAD

DE 3⁄4 PULG.

NUT

TUERCA

LOCK

1/2 HOLE

AGUJERO Ø ½”

13/16 COUNTER

BORE 7/16 DEEP

3/4 INCH

WOOD PANEL

PANEL DE

MADERA

Figura 19

SECTION A-A

SCALE 1 : 1

LEVA

CAM

PHILLIPS SCREW

TORNILLO

PHILLIPS

PUERTA INTERIOR

Abra con cuidado las bisagras superior e inferior de la puerta pues hay muchos puntos que pueden pellizcarle la mano. Coloque las bisagras en los 4 tornillos del gabinete, 2 en la parte superior y 2 en la parte inferior y deslice la puerta en su posición. Apriete los 4 tornillos de la bisagra con un destornillador Phillips (vea las Figuras 11 y 11a). Monte el mazo de cables desde la rejilla hasta la parte inferior de la puerta y asegúrelo con el tornillo y la abrazadera "P" desmontados en el paso 1 (vea la Figura 11b). Vuelva a conectar el mazo de cables, (vea la Figura 12).

INNER DOOR

Paso 8: asegure el gabinete.

Utilice los tornillos n.º 8 x 3⁄4" incluidos con los man- uales para asegurar la encimera a la parte superior del gabinete a través de los agujeros del soporte

“Z” del gabinete.

Paso 6: instale la leva de bloqueo.

Asegure la leva de bloqueo en la parte posterior de la cerradura con el tornillo de cabeza Phillips suministrado. Oriente la leva de bloqueo en posición vertical cuando se instala en la cerradura.

Tornillo n.º 8 x 3⁄4" (3 lugares)

Leva

Arandela de presión

Retención

Tornillo prisionero

Llave

Arandela de tope de la leva

Cerradura

Figura 20

Tornillo

extensión de latón (2 longitudes de siempre)

Soporte en “Z” del gabinete

Figura 21

CONFIGURACIONES DE ESTANTES

Congelador: Modelos de 24" (61 cm) de ancho:

Ilustrado con una puerta maciza (vea la Figura 22).

(3) canastas metálicas corredizas

Figura 22

Para desmontar la canasta: Presione esta lengüeta en cada lado de la corredera de la canasta y extraiga la canasta fuera de las correderas.

Figura 23a

Para instalar la canasta:

Inserte las correderas de la canasta en los extremos de las correderas del gabinete y empuje completamente la canasta para cerrar. Los miembros de la corredera se asegurarán entre sí automáticamente.

Figura 23

CONSEJOS PARA AHORRAR ENERGÍA,

CUIDADOS Y LIMPIEZA

Las siguientes sugerencias reducirán al mínimo el costo de utilización de su artefacto de refrigeración.

1. No instale el artefacto cerca de un electrodoméstico que emita calor (cocina, lavavajillas, etc.), conductos de calefacción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verique que los oricios de ventilación de la rejilla delantera del artefacto ubicada bajo la puerta no estén obstruidos y manténgalos limpios para permitir la evacuación del calor que genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo (no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando coloque grandes cantidades de productos calientes en el compartimiento de almacenamiento refrigerado, abra la puerta la menor cantidad de veces posible durante las siguientes 12 horas para permitir que el contenido alcance la temperatura programada.

6. Mantenga el compartimiento de almacenamiento relativamente lleno; el artefacto funcionará durante menos tiempo que con el compartimiento vacío.

7. Verique que el cierre de la puerta no esté obstruido por los productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que alcance la temperatura ambiente antes de colocarlo en el artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte a sus preferencias personales y que ofrezca el almacenamiento más adecuado para sus productos.

11. Cuando esté de vacaciones o fuera de casa durante períodos prolongados, ajuste el artefacto a la temperatura más cálida aceptable por los productos almacenados.

12. Si la limpieza del artefacto requiere que la puerta permanezca abierta durante un período prolongado, ajuste el control a la posición de apagado “Off”.

Rejilla frontal

Verique que nada obstruye el ujo de aire requerido en las aberturas delanteras del gabinete. Cepille o limpie con una aspiradora las pelusas y suciedad acumuladas en las aberturas de la rejilla al menos una o dos veces al año (vea la página 4).

PRECAUCION

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la alimentación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y enjuagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea necesario.

Ante una falla en la alimentación eléctrica, proceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de

corregirla lo antes posible. Reduzca al mínimo las aperturas de la puerta durante la interrupción del servicio eléctrico pues ello afecta negativamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior del artefacto. Este componen-

te es muy conable, pero si una lámpara falla, comuníquese con un técnico de servicio calicado

para que reemplace el LED.

SOLICITUD DE SERVICIO TÉCNICO

Si necesita asistencia técnica tenga en cuenta lo siguiente:

• Si aún no ha nalizado el primer año del período de garantía del producto, comuníquese con su distribuidor o llame al servicio de atención al cliente de AGA MARVEL al teléfono 800.223.3900 para solicitar instrucciones sobre cómo obtener cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio de atención al cliente de AGA MARVEL puede recomendarle un centro de servicios técnicos cercano a su domicilio. También puede encontrar la lista de los centros de servicio técnico autorizados en la

sección Servicio y asistencia técnica (Service

and support) en la página de Internet www. agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no olvide incluir el número de servicio, el número de serie y la prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción del problema, cuánto tiempo ha estado en funcionamiento el artefacto, la temperatura de la habitación y cualquier otra información adicional que pueda ser de utilidad para resolver rápidamente el problema.

• La Tabla 'C' se suministra para registrar la información correspondiente a su producto para consultas futuras.

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la garantía (debe ser dentro de los 10 días de la compra).

Tabla C

LOCALIZACIÓN DE FALLAS

Antes de llamar al servicio técnico siga estos consejos

Si el artefacto parece estar funcionando mal, lea primero este manual. Si el problema persiste,

vea la guía de localización de fallas incluida a continuación. Antes de llamar al servicio técnico, localice el problema en la guía y consulte su causa y su solución. Tal vez el problema sea algo muy simple que puede resolverse sin llamar al servicio

técnico. Sin embargo, puede ser necesario ponerse

en contacto con su distribuidor o con un técnico de

servicio calicado.

ADVERTENCIA

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la alimentación eléctrica. Apagar el artefacto desde el control no desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner en funcionamiento.

En el caso improbable que usted pierda enfriamiento en su unidad, no desenchufe la unidad fuera del suministro eléctrico, y llame inmediatamente un técnico de servicio calicado. Es posible que la pérdida de capacidad de enfriamiento sea el resultado de una acumulación excesiva de escarcha en el serpentín de enfriamiento del evaporador. En este caso, retirar la energía que va hacia la unidad resultará en el derretimiento de esta cantidad excesiva de hielo, lo cual podría generar que el agua derretida exceda la capacidad del sistema colector de agua descongelada y podría resultar

en daño por agua de su casa. El usuario nal será el responsable nal de cualquier daño por agua

causado por apagar prematuramente la unidad sin manejar apropiadamente el exceso de agua de rebose.

Peligro de electrocución

PRECAUCION

NOTA

Su congelador ha sido diseñado para ser muy eciente en energía. Por esto, el compartimiento de

almacenamiento tiene un sellado casi hermético. Por lo tanto, al acceder al contenido y cerrar la puerta, el aire tibio que ingresó se contraerá debido a la temperatura fría del compartimiento lo cual crea un leve vacío dentro de la unidad. Esto podría hacer más difícil la apertura de la puerta durante aproximadamente 10 segundos hasta que la presión interna se iguale con la presión externa.

NOTA

Su producto tiene una función de descongelación

automática que utiliza un elemento calentador eléctrico. Periódicamente durante la descongelación se puede observar lo siguiente:

• Sonidos de goteo y el agua que uye causados por el derretimiento de la escarcha.

• El chisporrotear y el crepitar de agua goteando sobre el elemento calefactor.

• Un débil resplandor rojizo en el compartimiento del congelador desde del elemento calentador eléctrico.

LOCALIZACIÓN DE FALLAS

Problema Causa posible Solución

El artefacto no enfría lo

suciente

(vea “Ajuste de la temperatura” en la página 9).

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la página 9).

La luz interior no funciona.

La luz no se apaga al cerrar la puerta.

Ruido o vibración. • El artefacto está desnivelado.

El artefacto no funciona.

• El control está ajustado a una temperatura muy alta.

• La temperatura del contenido no se ha estabilizado.

• Uso excesivo o aperturas prolongadas de la puerta.

• Obstrucción del ujo de aire en la rejilla delantera.

• La junta de la puerta no sella correctamente.

• El control está ajustado a una temperatura muy baja.

• La junta de la puerta no sella correctamente.

• Falla en el dispositivo de iluminación LED o en el interruptor de la luz.

• La puerta no activa el interruptor de la luz.

• Falla del interruptor de la luz.

• El ventilador golpea contra una obstrucción en el conducto.

• El artefacto está apagado.

• El cordón de alimentación no está enchufado.

• No hay energía en la toma de corriente.

• Ajuste a una temperatura más fría. Espere 24 horas hasta que la temperatura se estabilice.

• Deje que la temperatura se estabilice por al menos 24 horas.

• El ujo de aire por la rejilla delantera no debe estar obstruido. Vea “Espacios libres” en la página 4.

• Revise la alineación de la puerta y/o reemplace la junta de la puerta.

• Ajuste a una temperatura más cálida. Espere 24 horas hasta que la temperatura se estabilice.

• Revise la alineación de la puerta y/o reemplace la junta de la puerta.

• Comuníquese con un técnico de

servicio calicado.

• El artefacto está desnivelado; nivele el artefacto (vea “Patas niveladoras” en la página 4).

• Comuníquese con un técnico de

servicio calicado.

• Nivele el artefacto, vea “Patas niveladoras” en la página 4.

• Comuníquese con un técnico de

servicio calicado.

• Encienda el artefacto. Vea “Puesta en funcionamiento de su artefacto” en la página 8.

• Enchufe el cordón de alimentación.

• Revise el circuito de la casa.

GARANTÍA DE PRODUCTOS DOMÉSTICOS

Para el producto completo Un año de garantía limitada sobre piezas y mano de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y la mano de obra necesarias para reparar

o reemplazar en el domicilio u ocina del usuario

cualquier componente en el que se haya comprobado la presencia de defectos, sea por materiales o por mano de obra, de acuerdo a las condiciones y exclusiones establecidas más adelante, durante un período de un año a partir de la fecha de com-

pra del usuario nal.

Garantía limitada adicional exclusivamente sobre piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la nalización

del período de garantía limitada de un año, AGA MARVEL garantiza el suministro de piezas de repuesto para el sistema de refrigeración sellado herméticamente, compuesto por compresor, condensador, secador, acumulador, válvula de derivación, tuberías de conexión y evaporador, en las que se compruebe la presencia de defectos de mano de obra o materiales, de acuerdo a las condiciones y exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas devueltas.

• Capacitación del cliente o instrucciones sobre el uso del artefacto.

• Cualquier pérdida del contenido debido a una falla del producto.

• Remoción o instalación del producto.

Ninguna de las garantías que se indican cubren las fallas de este producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un equipo para uso en el

hogar u ocina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o alteración, conexión a una instalación eléctrica que no cumple con los códigos eléctricos, bajo o alto voltaje, fallas por falta del mantenimiento necesario o por otros usos distintos a aquel para el cual fue diseñado el artefacto.

Piezas o servicios No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen vericar la factura original de compra, la fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador original del producto.

Las garantías establecidas de aquí en más son las únicas garantías extendidas por AGA MARVEL. Toda garantía implícita, incluso la garantía implícita de comerciabilidad, está limitada a la duración de estas garantías expresas. En ningún caso AGA MARVEL será responsable por cualesquiera daños emergentes o incidentales, ni por gastos por incumplimiento de estas o cualesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no permiten la exclusión o limitación de daños emergentes o una limitación en el tiempo de validez de una garantía implícita, por lo que la exclusión o limitación anterior podría no ser aplicable para usted. Esta garantía le brinda derechos legal-

es especícos y usted podría tener otros derechos

que pueden variar de un estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, rma o corporación está

autorizada a ofrecer cualquier otra garantía o asumir cualquier otra obligación en nombre de AGA MARVEL. Estas garantías se aplican únicamente a productos utilizados en cualesquier de los cincuenta estados de los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Para obtener el servicio amparado por esta garantía, informe de cualquier defecto a:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014829-SP Rev A

3/14/17

Todas las especicaciones y diseños del producto

están sujetos a cambios sin aviso previo. Las revisiones del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos o compensaciones por los productos previamente comprados.

Marvel MP24FAS4LS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
