Page 1
QUICK START GUIDE
DISTORTION PEDAL
Page 2
DSL
CONTENTS
English 2
Français 6
Deutsch 10
Español 14
Italiano 18
中文 22
日本語 26
Page 3
ENGLISH
DSL DSL
2 3

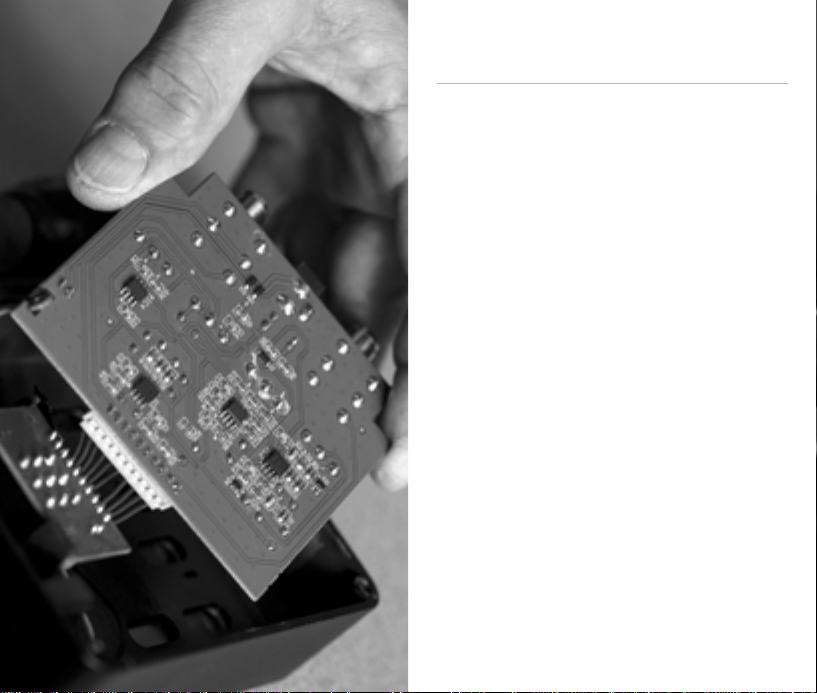

Congratulations on purchasing your Marshall DSL pedal.
The sounds of DSL amplifiers are found on countless
records from the last three decades. Now the same
distinctive bass driven overdrive tone is available
from your pedalboard. Adjust the pedal for anything
from a gentle growl to intense fuzz.
We hope you enjoy your new pedal as much as we
have enjoyed designing and building it for you.
The Marshall Team
This device requires power from either a 9V battery or
a 9V DC power supply adapter (not included).
To fit a battery:
• remove the battery compartment cover on the
underside of the pedal;
• connect the battery terminals to the battery;
• insert the battery into the battery compartment;
and
• replace the battery compartment cover.
Remove the battery from the pedal when not in use.
When selecting a power supply adapter for your
pedal, ensure it is compatible with both the pedal and
your mains electricity supply. Your Marshall dealer
can help you with this.
Warning: incompatible power supply adapters may
produce unwanted noise and / or damage your pedal.
POWERINTRODUCTION
Page 4
DSL DSL
4 5
Description Distortion pedal inspired by
Inputs/Outputs 1 x 1/4” jack input, 1 x 1/4”
Controls Gain, Deep, Tone and
(not included) AC/DC 9VDC regulated,
Power
Current Draw 25mA
Input Impedance 1 MΩ
Output Impedance 1 kΩ
Width 101mm
Length 131mm
Height 52mm
(excl. battery) 0.74kg
Weight
BATTERIES NOT INCLUDED.
DSL series amplifiers
jack output
Volume
centre negative, 5.5mm x
2.1m m
or Standard 9V battery
(PP3)

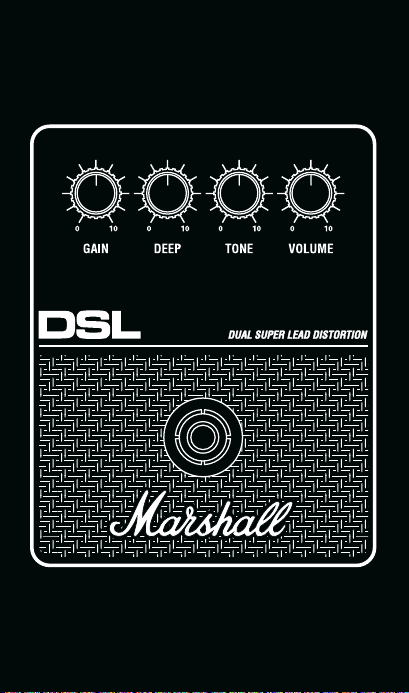

The pedal is active when the light-ring is illuminated.
Press the footswitch again to deactivate the pedal
(true bypass).
• GAIN
Sets the pre-distortion level.
• DEEP
Use this control to dial in a low-end boost.
• TONE
A high frequency roll off (post-distortion). Low
settings sound brighter and higher settings
produce more rounded, less cutting sounds.
• VOLUME
Controls the output level of the pedal (post-distortion).
CONTROLSSPECIFICATION
Page 5
FRANÇAIS
DSL DSL
6 7
Toutes nos félicitations pour l’achat de votre pédale
Marshall DSL.
Les sons des amplificateurs DSL sont présents sur
d’innombrables disques des trois dernières décennies. Désormais, le même son d’overdrive caractéristique, piloté par les basses, est disponible à partir de
votre pédalier. Réglez la pédale pour obtenir un son
allant d’un léger grognement à un fuzz intense.
Nous espérons que vous apprécierez votre nouvelle
pédale autant que nous avons pris plaisir à la concevoir et à la construire pour vous.
L’équipe Marshall
INTRODUCTION
Ce dispositif doit être alimenté par une pile de 9 V ou
un adaptateur d’alimentation de 9 V DC (non inclus).
Pour installer une pile :
• retirez le cache du compartiment de la pile
• situé sous la pédale ;
• connectez la pile aux bornes prévues à cet eet ;
• insérez la pile dans le compartiment ;
• remettez le cache du compartiment en place.
Retirez la pile de la pédale lorsqu’elle n’est pas utilisée.
Lorsque vous choisissez un adaptateur d’alimentation
pour votre pédale, assurez-vous qu’il est compatible
avec la pédale et avec votre alimentation électrique.
Votre revendeur Marshall peut vous aider à cet effet.
Avertissement : les adaptateurs d’alimentation
incompatibles peuvent générer des bruits indésirables et / ou endommager votre pédale.
MISE EN ROUTE
Page 6
DSL DSL
8 9
Description Pédale de distorsion
Entrées / sorties Entrée jack 1 x 1/4”, sortie
Commandes Gain, Deep, Tone et Volume
Alimentation
(non inclus)
Courant consommé 25mA
Impédance d’entrée 1 MΩ
Impédance de sortie 1 kΩ
Largeur 101mm
Longueur 131mm
Hauteur 52mm
(sans la pile) 0.74kg
Poids
inspirée des amplificateurs
de la série DSL
jack 1 x 1/4”
Pile 9 V PP3, ou
Adaptateur d’alimentation
centre négatif avec barillet
de 2,1 mm
PILES NON INCLUSES.
La pédale est active lorsque l’anneau lumineux est
allumé. Appuyez à nouveau sur le pédalier pour
désactiver la pédale (true bypass).
• GAIN
Définit le niveau de prédistorsion.
• DEEP
Utilisez cette commande pour activer un boost des
basses fréquences.
• TONE
Une atténuation de la haute fréquence (post-distorsion). Les réglages élevés produisent un son
plus clair et les réglages plus faibles produisent
des sons plus arrondis et moins coupants.
• VOLUME
Commande le niveau de sortie de la pédale
(post-distorsion).
COMMANDESSPÉCIFICATIONS
Page 7
DEUTSCH
DSL DSL
10 11
Herzlichen Glückwunsch zum Erwerb Ihres Marshall
DSL-Pedals.
Der Klang von DSL-Verstärkern ist in zahllosen Aufnahmen der letzten drei Jahrzehnte zu hören. Nun ist
derselbe unverwechselbare, bassbetonte OverdriveSound von Ihrem Pedalboard verfügbar. Sie können
das Pedal für alles von einem sanften Growl- bis zu
einem intensiven Fuzz-Effekt einstellen.
Wir hoffen, dass dir dein neues Pedal so viel Freude
bereitet, wie seine Gestaltung und Entwicklung uns
bereitet hat.
Das Team von Marshall
Dieses Gerät wird mit einer 9-V-Batterie oder einem
9V-DC-Netzteiladapter (nicht im Lieferumfang enthalten) betrieben.
Eine Batterie einlegen:
• Die Abdeckung des Batteriefachs an der Unterseite des Pedals abnehmen.
• Batterieklemmen mit der Batterie verbinden.
• Batterie in das Batteriefach einlegen und
• die Abdeckung des Batteriefachs wieder schließen.
Die Batterie aus dem Pedal entfernen, wenn es nicht
verwendet wird.
Achte bei der Auswahl eines Netzteiladapters für dein
Pedal darauf, dass es mit dem Pedal und mit deiner
Netzstromversorgung kompatibel ist. Dein MarshallHändler kann dich dahingehend beraten.
Warnung: Inkompatible Netzteiladapter können
unerwünschte Geräusche verursachen und / oder
dein Pedal beschädigen.
ERSTE SCHRITTEEINFÜHRUNG
Page 8
DSL DSL
12 13
Bezeichnung Distortion-Pedal mit der
Eingänge/Ausgänge 1 x 1/4” Klinkeneingang, 1
Controls Gain, Deep, Tone und
(nicht i m
Leistung
Lieferumfang enthalten)
Stromaufnahme 25mA
Eingangsimpedanz 1 MΩ
Ausgangsimpedanz 1 kΩ
Breite 101mm
Tiefe 131mm
Höhe 52mm
(ohne Batterie) 0.74kg
Gewicht
BATTERIEN NICHT MIT ENTHALTEN.
Zweikanal-Steuerung eines
Amps der DSL-Serie
x 1/4” Klinkenausgang
Volume
PP3 9V-Batterie, oder
Netzteiladapter mit 2,1 mm
Negativspitze
Das Pedal ist aktiv, wenn der Lichtring leuchtet.
Durch erneutes Betätigen des Fußschalters wird das
Pedal deaktiviert (True Bypass).
• GAIN
Einstellung für den Pre-Distortion-Pegel.
• DEEP
Verwenden Sie diese Steuerung, um einen einfachen Boost auszuwählen.
• TONE
Pegelabfall hoher Mitten (Post-Distortion). Hohe
Einstellungen klingen heller und niedrige Einstellungen erzeugen rundere, weniger brüllende Klänge.
• VOLUME
Steuert den Ausgangspegel des Pedals (PostDistortion).
BEDIENELEMENTESPEZIFIKATION
Page 9
ESPAÑOL
DSL DSL
14 15
Enhorabuena por adquirir tu pedal Marshall DSL.
Los sonidos de los amplificadores DSL aparecen en
numerosos discos de las últimas tres décadas. Ahora,
en tu pedalera se encuentra disponible el mismo
distintivo tono de distorsión con respuesta de bajos
(overdrive bass driven). Puedes ajustar el pedal para
cualquier cosa, desde un suave gruñido hasta una
intensa distorsión.
Esperamos que disfrute de su nuevo pedal del mismo
modo que hemos disfrutado al diseñarlo y construirlo
para usted.
El equipo Marshall
Este dispositivo requiere la potencia de una batería de
9 V o un adaptador de alimentación de red de 9 V CC
(no incluido).
Para colocar una batería:
• quitar la tapa del compartimento de la batería en
la parte inferior del pedal;
• conectar las terminales de la batería a la batería;
• insertar la batería en el compartimento de la
batería; y
• volver a colocar la tapa del compar timento de la
batería.
Quite la batería del pedal cuando no lo esté usando.
Al seleccionar un adaptador de alimentación de red
para su pedal, compruebe que sea compatible tanto
con el pedal como con el suministro eléctrico. Su
distribuidor de Marshall puede ayudarle con esto.
Advertencia: los adaptadores de alimentación de
red incompatibles pueden generar un ruido no
deseado o daños al pedal.
CÓMO EMPEZARINTRODUCCIÓN
Page 10
DSL DSL
16 17
Descripción Pedal de distorsión inspirado
Entradas/Salidas Batería de 9 V PP3, o
Controles Ganancia, Profundo, Tono
(no incluido) Batería de 9 V PP3, o
Potencia
Consumo de corriente
Impedancia de entrada
Impedancia de salida 1 kΩ
Ancho 101mm
Largo 131mm
Alto 52mm
(sin bater ía) 0.74kg
Peso
PILAS NO INCLUIDAS.
en los amps de la serie DSL
Adaptador de potencia
negativo central con
tambor de 2,1 mm
y Volumen
Adaptador de potencia
negativo central con
tambor de 2,1 mm
25mA
1 MΩ
El pedal está activo cuando el anillo luminoso está
encendido. Presione el conmutador de pie de nuevo
para desactivar el pedal (derivación real).
• GANANCIA
Ajusta el nivel previo de distorsión.
• PROFUNDO
Utiliza este control para marcar en un aumento de
graves.
• TONO
Una reducción de alta frecuencia (después de la
distorsión). Los ajustes altos suenan más brillantes y los bajos generan sonidos más pulidos,
menos cortantes.
• VOLUMEN
Controla el nivel de salida del pedal (después de
la distorsión).
CONTROLESESPECIFICACIONES
Page 11
ITALIANO
DSL DSL
18 19
Congratulazioni per l’acquisto del pedale Marshall DSL.
Il suono degli amplificatori DSL è riconoscibile in
un’infinità di registrazioni degli ultimi trent’anni.
Lo stesso inconfondibile tono overdrive con i bassi
preponderanti è ora alla portata della tua pedaliera.
Regolando il pedale otterrai dal ringhio più delicato
al tono fuzz più intenso.
Speriamo che il nuovo pedale ti dia le stesse soddisfazioni che ha dato a noi nel progettarlo e costruirlo
per te.
Il team Marshall
INTRODUZIONE
Questo dispositivo è alimentato o da una batteria a 9V
o da un alimentatore di rete DC da 9 V (non incluso).
Per alloggiare la batteria:
• rimuovi il coperchio del vano sul lato inferiore del
pedale.
• collega i terminali della batteria alla batteria;
• inserisci la batteria nel vano batteria; e
• riposiziona il coperchio del vano batteria.
Rimuovi la batteria dal pedale quando non viene
utilizzato.
Quando scegli un alimentatore di rete per il pedale,
assicurati che sia compatibile sia con il pedale sia
con la rete elettrica. Il tuo rivenditore Marshall può
aiutarti nella scelta.
Attenzione: alimentatori di rete incompatibili
possono generare rumore indesiderato e/o
danneggiare il pedale.
ALIMENTAZIONE
Page 12
DSL DSL
20 21
Descrizione Pedale di distorsione ispirato
Ingressi/Uscite 1 ingresso a jack da 1/4”,
Controlli Gain, Deep, Tone e Volume
Alimentatore
Assorbimento di corrente
Impedenza di ingresso
Impedenza di uscita
Larghezza 101 mm
Lunghezza 131 mm
Altezza 52 mm
Peso
(non incluso) AC/DC da 9 V DC regolato,
(senza batteria) 0.74 k g
BATTERIE NON INCLUSE.
dagli amplificatori serie DSL
1 uscita a jack da 1/4”
centro negativo, 5,5 mm x
2,1 mm
o batteria standard da 9V
(PP3)
25 mA
1 MΩ
1 kΩ
Il pedale è in funzione quando l’anello luminoso è
illuminato. Premi di nuovo il footswitch per disattivare
il pedale (circuito true bypass).
• GAIN
Regola il livello pre-distorsione.
• DEEP
Utilizza questo controllo per impostare un livello di
boost minimo.
• TONE
Roll-off delle alte frequenze (post-distorsione).
Impostazioni basse restituiscono suoni più brillanti, mentre impostazioni più alte producono suoni
più arrotondati e meno taglienti.
• VOLUME
Controlla il livello di uscita del pedale (postdistorsione).
CONTROLLISPECIFICHE
Page 13
中文
DSL DSL
22 23
恭喜您购买了MarshallDSLpedal。
过去三十年，DSL放大器的声音在无数唱片中回响。
现在，您用脚踏板也可以获得同样独特的低音驱动
的过载音色。对踏板进行调节，就可以获得从轻柔
低吼到强烈嘶喊的多种音色。
我们希望您喜欢这款新的踏板，拥有与我们设计和
制造它时一样的喜悦。
Marshall 团队
本设备需要使用9V电池或9V直流电源适配器（未
配备）供电。
安装电池：
• 取下踏板底侧的电池仓盖；
• 将电池端子与电池连接；
• 将电池插入电池仓；并且
• 装回电池仓盖。
不使用时，请将电池从踏板上取下。
在为踏板选择电源适配器时，请确保其与踏板和市
电电源都兼容。您的Marshall经销商可以为您提
供帮助。
警告：不兼容的电源适配器可能会导致产生不必要
的噪音和/或损坏踏板。.
入门指南介绍
Page 14
DSL DSL
24 25
描述 提供DSL系列放大器两
通道控制的失真踏板
输入/输出 1x1/4”插孔输入，1x
1/4”插孔输出
控制 增益，深度，音色和音量
Power(未配备） PP39V电池
或者
使用2.1mm插头的负极
中心电源适配器
电流消耗 25mA
输入阻抗 1MΩ
输出阻抗 1kΩ
宽 101mm
长 131mm
高 52mm
重量(不含电池） 0.74kg
不含电池。
当灯环亮起时，踏板处于启动状态。再次按下脚踏
开关以停用踏板（真正旁路）。
增益
设置预失真水平。
深度
使用本按钮调节低端加强。
音色
高频滚降（失真之后）。较高设置使声音更明亮，而
较低设置则产生更圆润、切割噪音更低的声音。
音量
控制踏板的输出水平（失真之后）。
控制规格
Page 15
日本語
DSL DSL
26 27
この度はMarshallDSLペダルをお買い上げいただ
きあ りがとうござ い ます。
DSLアンプが生み出すサウンドは、これまで30年に
渡り数多くの音楽作品の中に収録されています。こ
のペダルボードをご利用いただくことで、この独特
な低音を軸にしたオーバードライブを自在に操るこ
とが可 能になります。柔らかいグロウルの響きから
力強いファズの歪みまで、ペダルの調整1つで再現
が可能です。
私 た ち が 当 ペ ダル を 楽 し み な が ら 設 計・製 造 し た の
と同じく、お客様にも当機をお楽しみいただけまし
たら幸いです。
マー シャルチーム
当機器は、9Vバッテリーもしくは9V直流電源アダプ
ター（別売り）から電源を取ります。
バッテリーの装着方法:
• ペダル下部にあるバッテリー格納部のカバーを
取り外します。
• バッテリー端子を接続します。
• バッテリーを格納部内に収納して
• 格納部カバーを戻します。
使用しない時はバッテリーを取り外してください。
ペダル用に電源アダプターを別途購入する際は、ペ
ダル側と電源の両方に適合する規格のものであるこ
とを確認してください。ご不明な点はマーシャルの販
売代理店までお問い合わせください。
警告: 適合規格ではない電源アダプターを使用する
と、不要な雑音やペダルの故障の原因になる場合
があります。
はじめに前書き
Page 16
DSL DSL
28 29
製品説明 DSLアンプシリーズからア
イデア を 得 た ディストー シ
ョンペ ダル
入力/出力 1x1/4”ジャック入力、1x
1/4”ジャック出力
コ ントロ ール Gain、Deep、Tone、
Volume
(別売り) PP39Vバッテリ
電力
電流
入力インピ ーダンス 1MΩ
出力インピ ーダンス 1kΩ
幅 101mm
長さ 131mm
高さ 52mm
(バッテリー 無し) 0.74kg
重量
または
2.1mmバレルのセンター
マイナス電 源ア ダプター
25mA
電池は別売りです。
ライトリングが点灯している場合、ペダルは使用可
能です。もう一 度 スイッチを踏 むと、ペ ダル が オフに
なります (トゥル ー バ イパス ) 。
• GAIN
プレディストーションのレベルを設 定。
• DEEP
低音部を強調する際に調節。
• TONE
高周波ロールオフ(ポストディストーション)。設定を
高くすると明るい音質となり、低い設定ではより丸み
のある鋭さを抑えたサウンドを作り出します。
• VOLUME
ペ ダ ル の 出 力 レ ベ ル をコ ント ロ ール ( ポストディスト
ー ション ) 。
コントロール規格
Page 17
WARRANTY
For warranty information and to register your product please visit:
Pour obtenir des informations sur la garantie et pour enregistrer
votre produit, veuillez vous rendre sur :
Informationen zu Garantie und Registrierung deines Produkts
findest du unter:
Para obtener información de la garantía y registrar elproducto visite:
Per informazioni sulla garanzia e registrare il tuo prodotto visita:
如需了解质保信息和注册您的产品，请访问：
保証情報や製品登録については、
MY.MARSHALL.COM
Marshall Amplification plc, Denbigh Road,
Bletchley, Milton Keynes, MK1 1DQ, England.
T: +44 (0) 1908 375411
Marshall Amplification plc. Registered in England.
Registered number: 805676.
Whilst the informat ion contained herein is correct at the t ime of publication, due t o its policy of constant improvement an d development , Marshall
Amplifi cation plc res erves the righ t to alter speci fications wi thout prior no tice.
M3311.427 | CAT S-90325-v07
Loading...
