Documents NO.: 442055 user manual
Bruksanvisning för brandvarnare
Bruksanvisning for brannvarsler
Instrukcja obsługi czujnika dymu
Version NO.: 01
Issue date.: 20150506
0832-CPR-F1066
Operating instructions for smoke detector
442055
10.11.2015 © Jula AB
Page 2
Värna om miljön!
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna
produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponenter som skal
gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Dbaj o środowisko!
Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla
środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie
nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.
Care for the environment!
Must not be discarded with household waste! This product contains electrical or electronic components that should be recycled. Leave the
product for recycling at the designated station e.g. the local authority's recycling station.
SE - Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på
telefon 0200-88 55 88.
www.jula.se
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på
telefon 67 90 01 34.
www.jula.no
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN - Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Tillverkare/Produsent/Producenci/Manufacturer
Jula AB, Box 363, 532 24 SKARA
Importör/Importør/Importer/Importer
Jula Norge AS, Solheimsveien 30, 1473 LØRENSKOG
Distributör/Distributør/Dystrybutor/Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Page 3
SVENSKA
Standard
EN 14604-2005/AC:2008
Driftspänning
9 VDC (för rökdetektor)
batterier)
Strömförbrukning i drift
Rökdetektor, inaktiv: ≤ 10 µA
Trådlös sändare, aktiv: ≤ 4 mA
Ljudnivå för larm
≥ 85 dB/3 m
Indikeringslampa, larm
Röd lysdiod
Indikeringslampa, uppkopplad/inlärningsläge
Röd/grön lysdiod
Frekvens
433,92 MHz
Sändningsräckvidd
Fritt fält: ≤ 60 m
Drifttemperatur
-10 till 40 °C
Omgivande luftfuktighet:
≤ 95 % RH (icke kondenserande)
Indikering av låg batterinivå:
Rökdetektor: < 7,35 V
sekunders intervall
SVENSKA
TEKNISKA DATA
4,5 VDC (för trådlös sändare, 3 st. 1,5 V
Rökdetektor, aktiv: ≤ 20 mA
Trådlös sändare, inaktiv: ≤ 230 µA
En kort ljudsignal avges med 43
sekunders intervall
Trådlös sändare: < 3,3 V
En kort ljudsignal avges med 60
BESKRIVNING
• Fotoelektrisk rökdetektering
• Hög känslighet
• Låg effektförbrukning
• Kan anslutas till obegränsat antal andra enheter

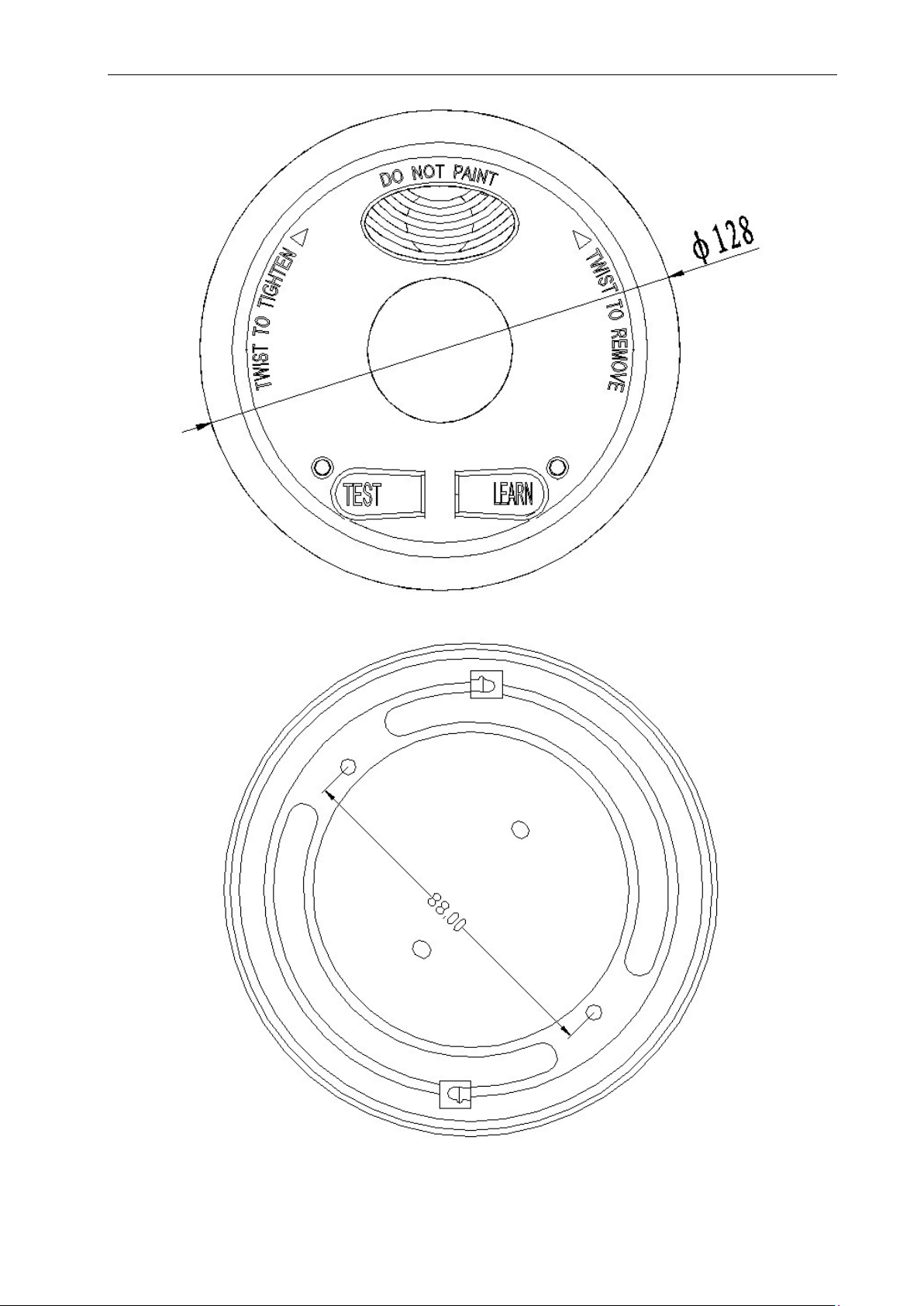

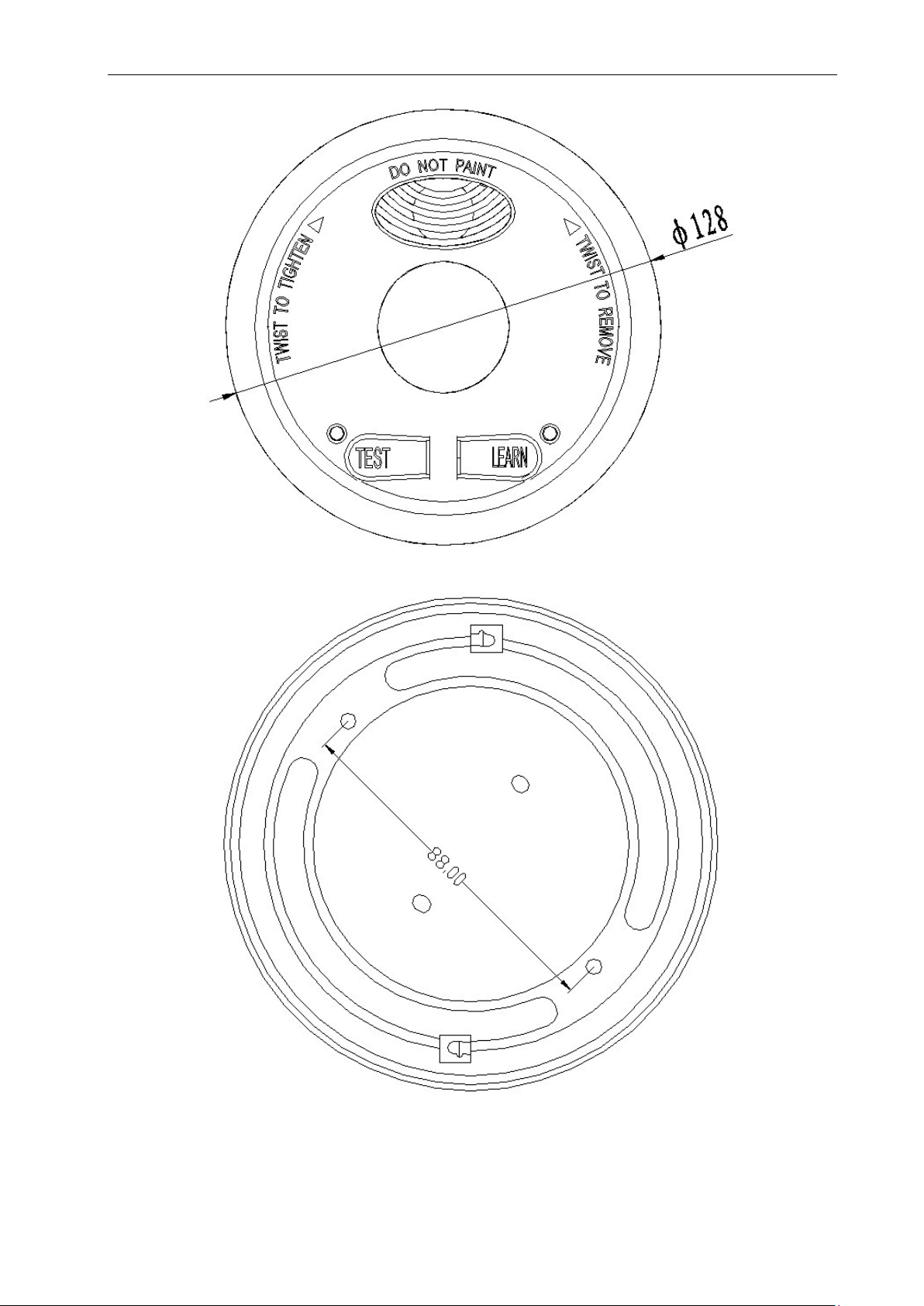

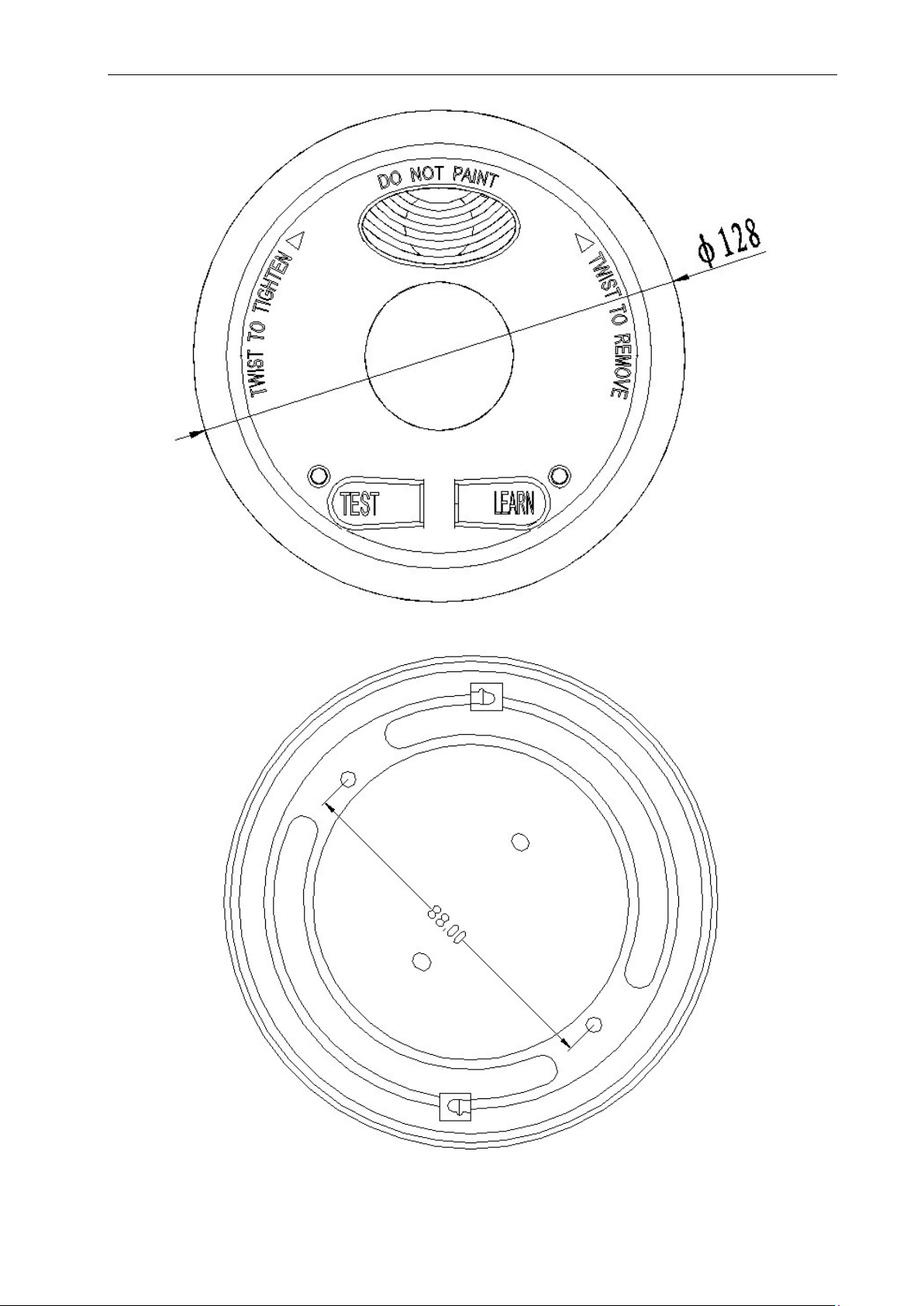

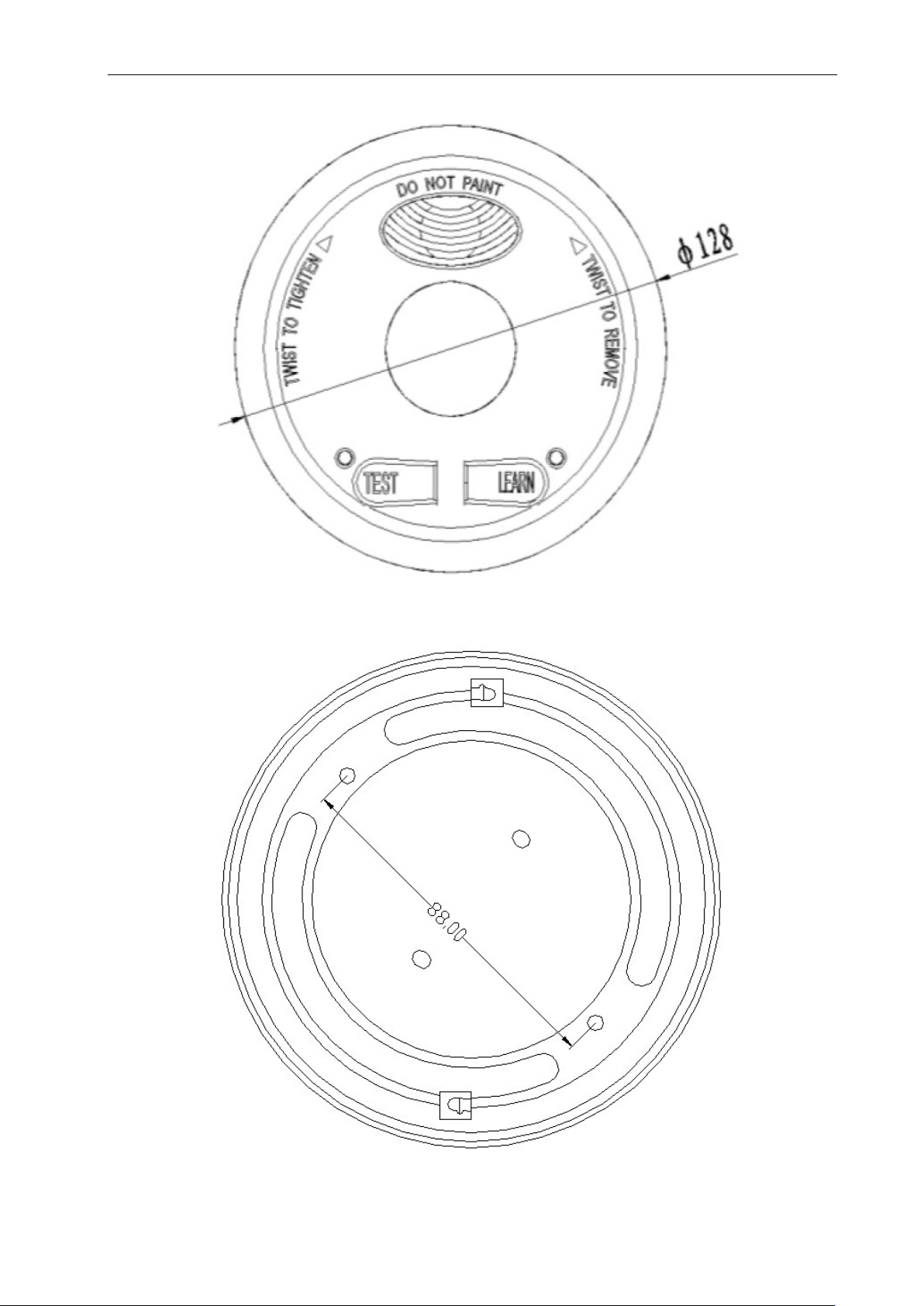

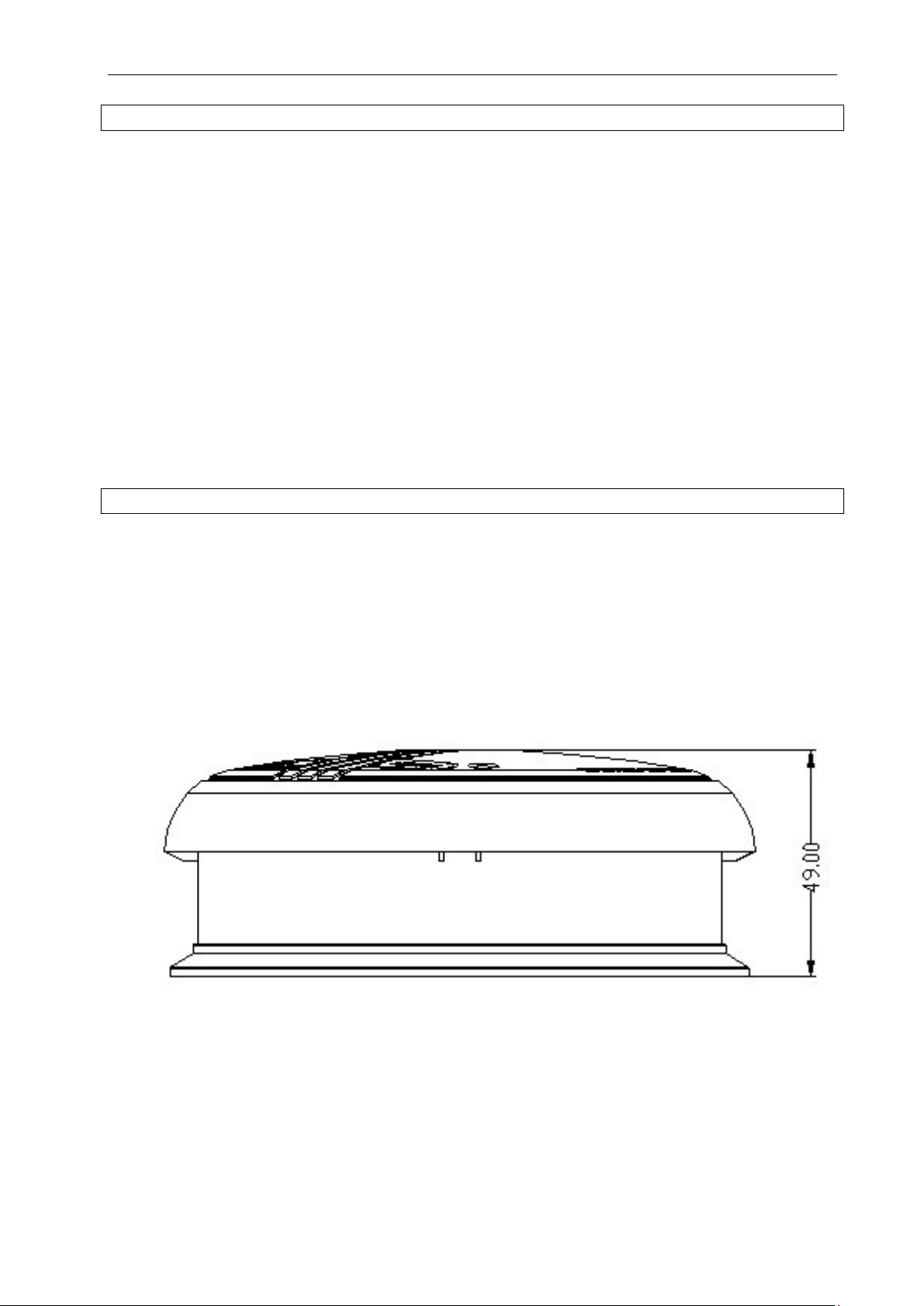

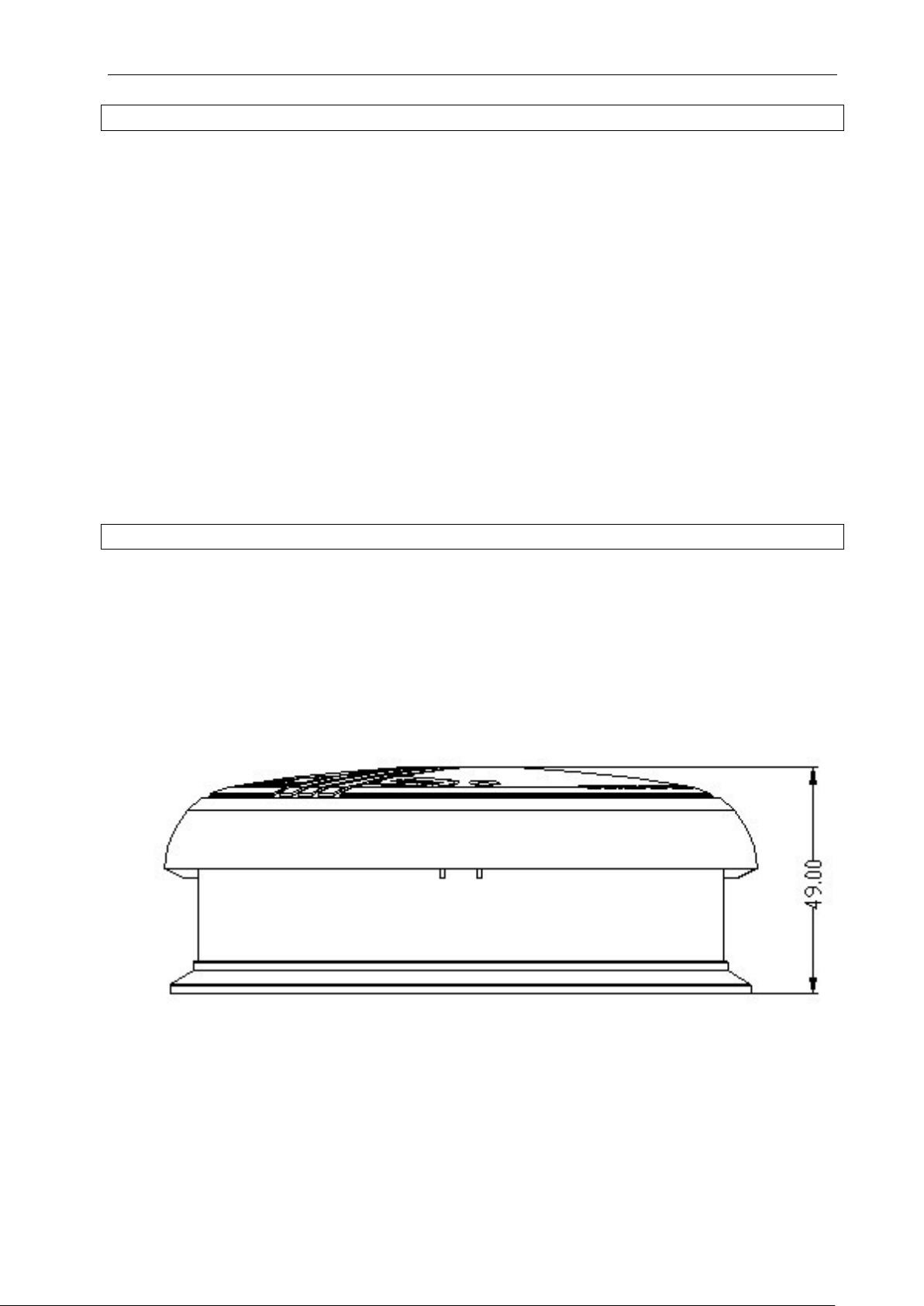

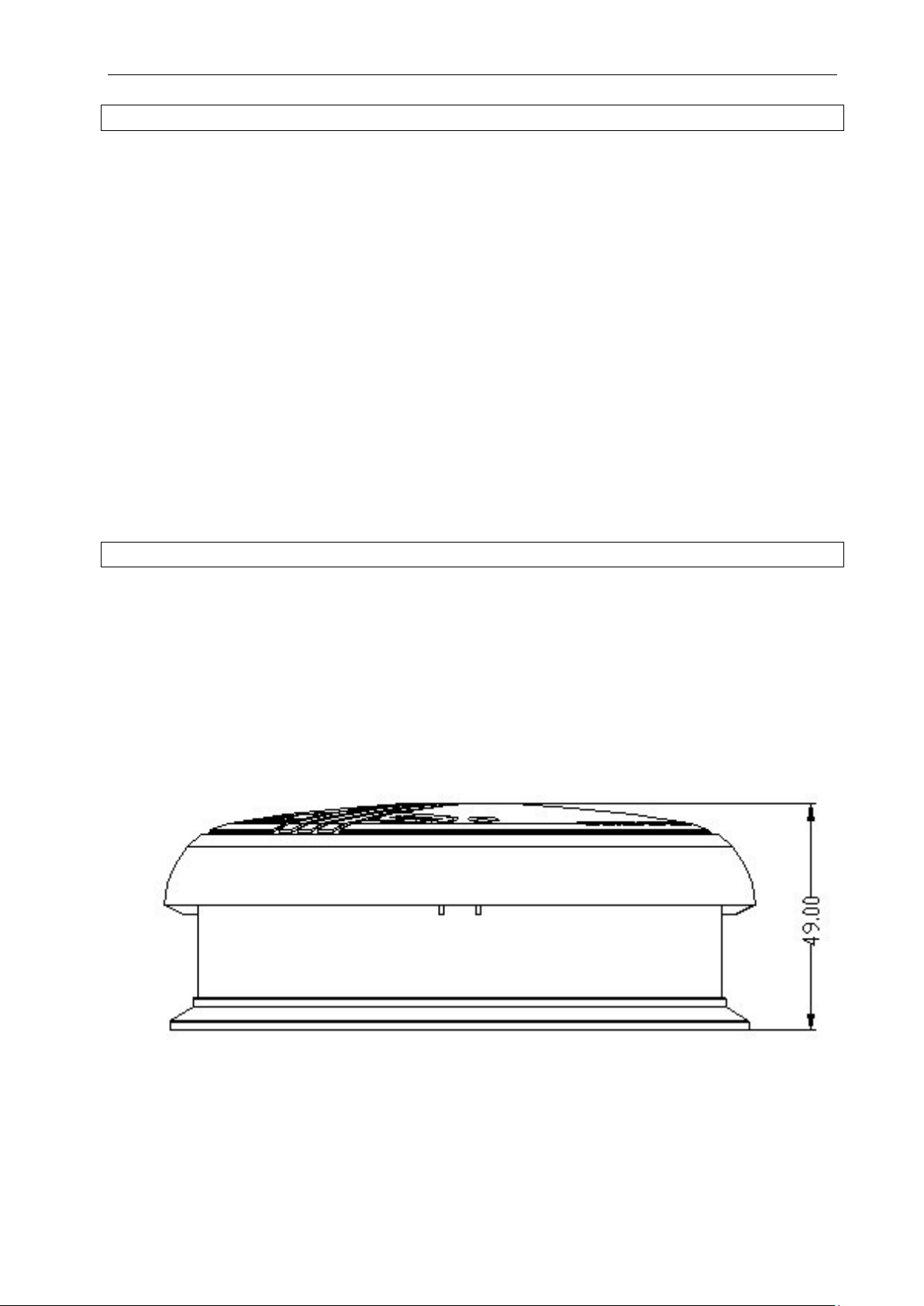

Mått
3
Page 4

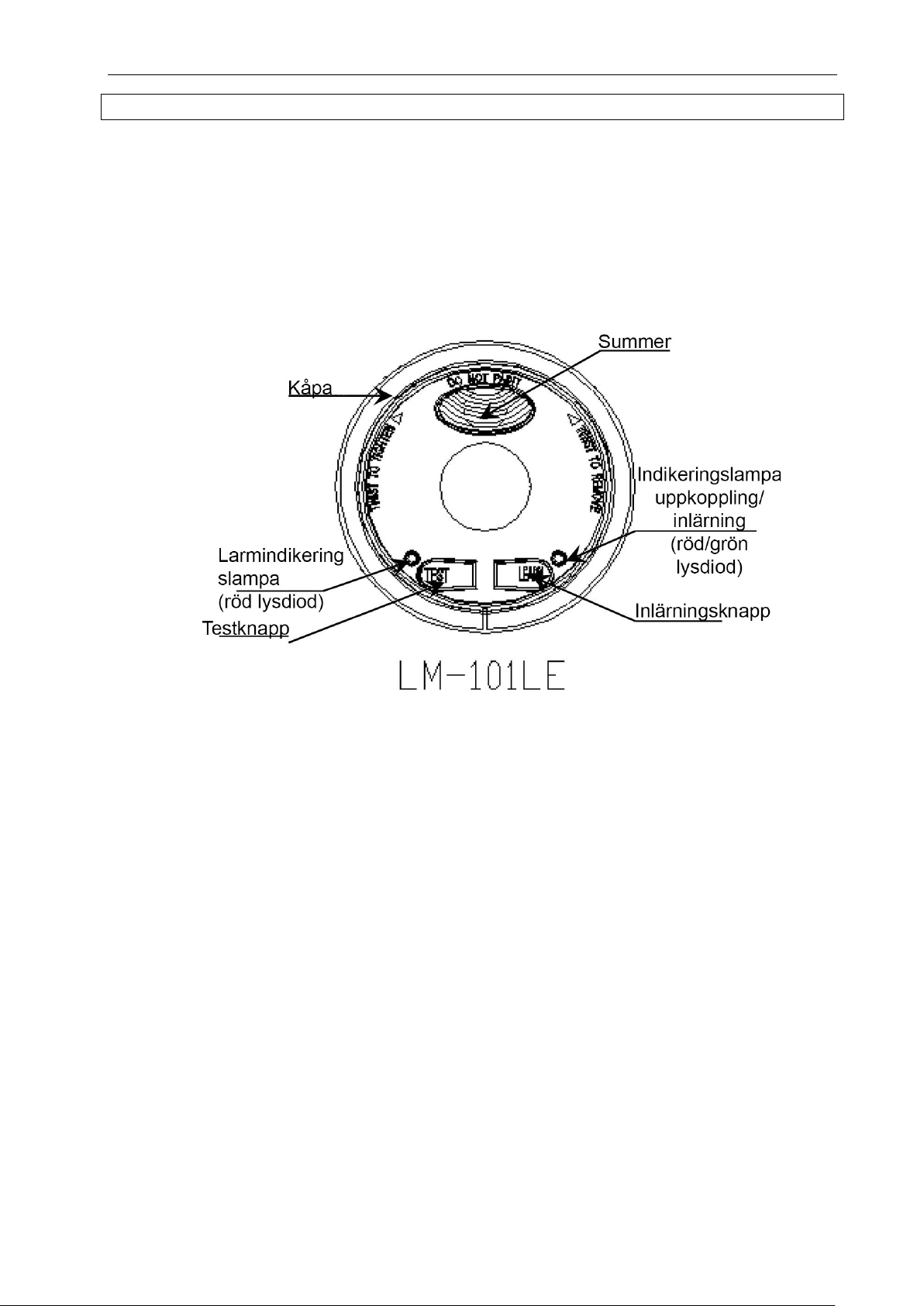

SVENSKA
4
Page 5
SVENSKA
HANDHAVANDE
Läs bruksanvisningen noggrant innan användning!
Spara bruksanvisningen för framtida referens.
VIKTIGT!
• Installera inte produkten i fuktiga, varma eller dammiga utrymmen som kök, badrum eller liknande.
• Installera inte produkten så att inte ljus och ljud blockeras.
• Om flera uppkopplade produkter installeras, se till att inga föremål hindrar kommunikationen.
5
Page 6
SVENSKA

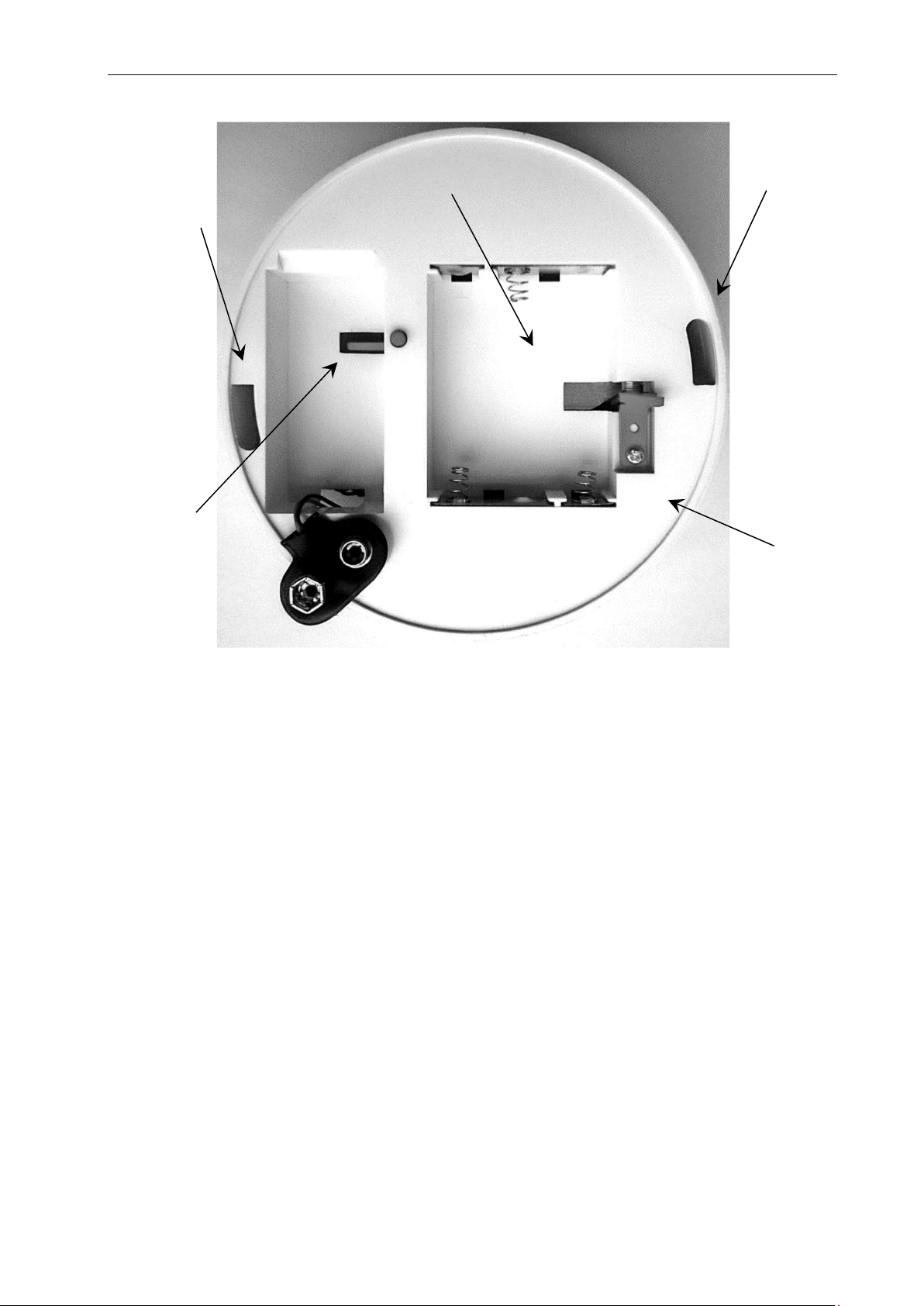

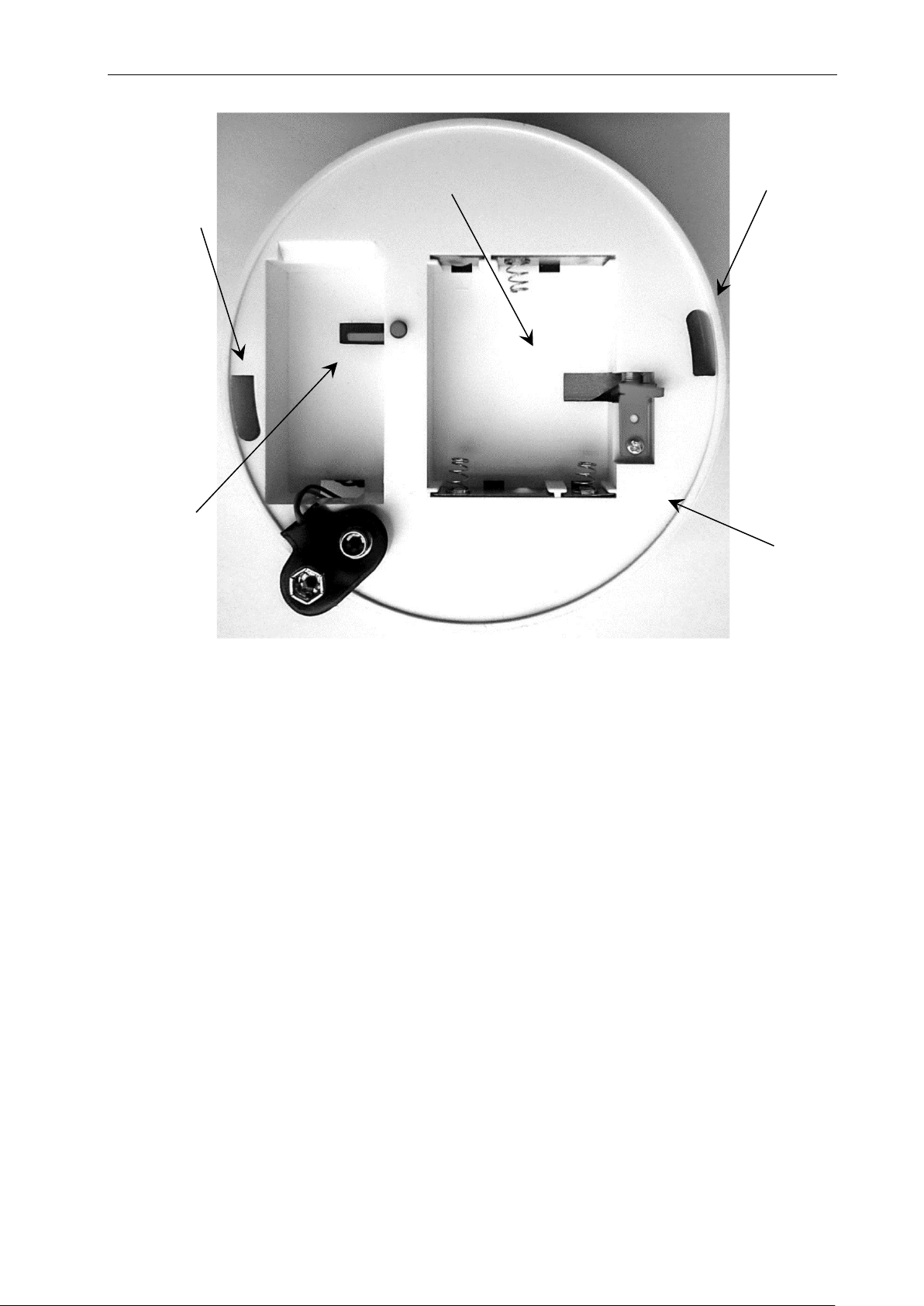

Fack för 1,5 V batteri
Fack för 9 V batteri
Bas
Spår
Spår
6
Page 7
SVENSKA

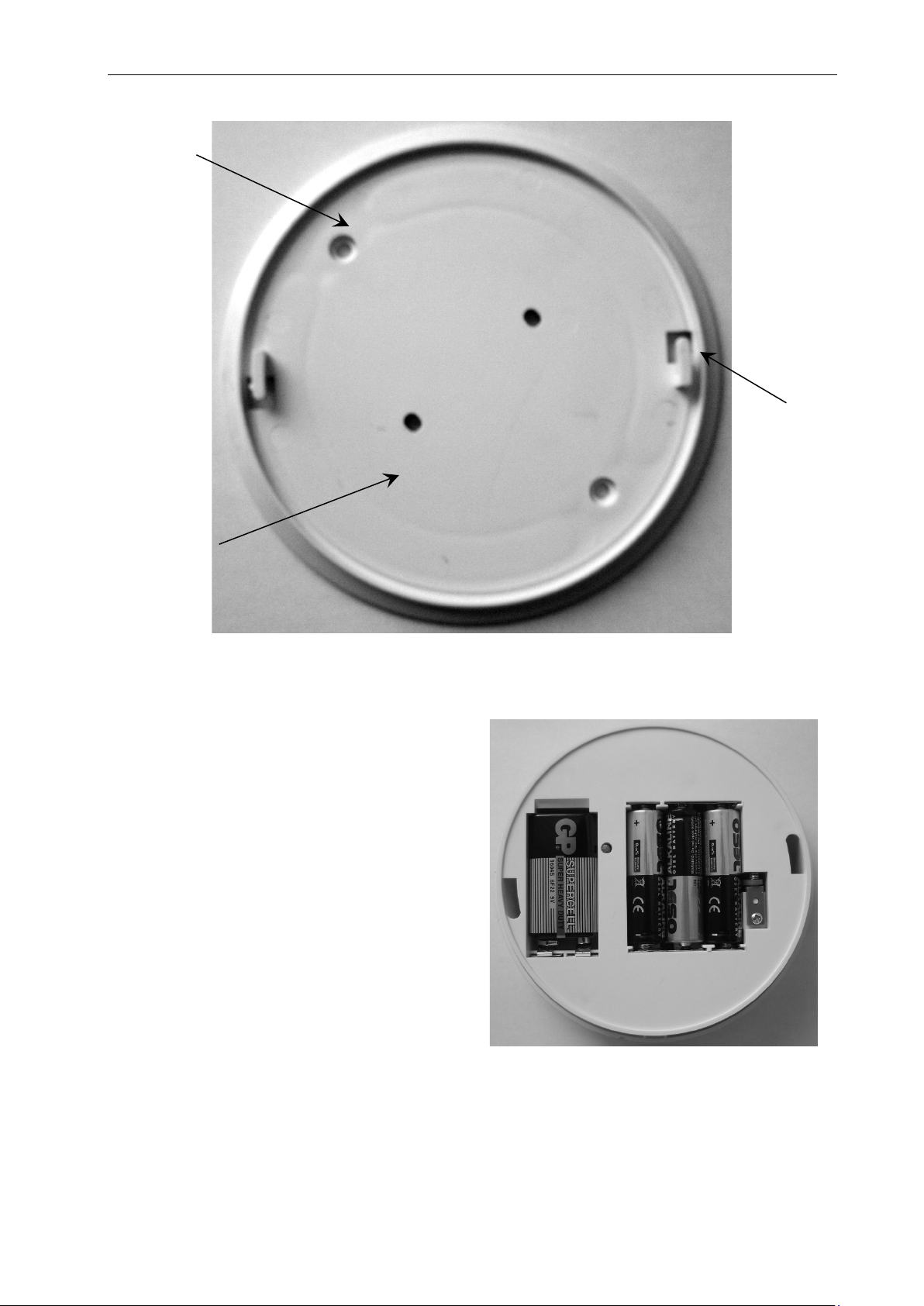

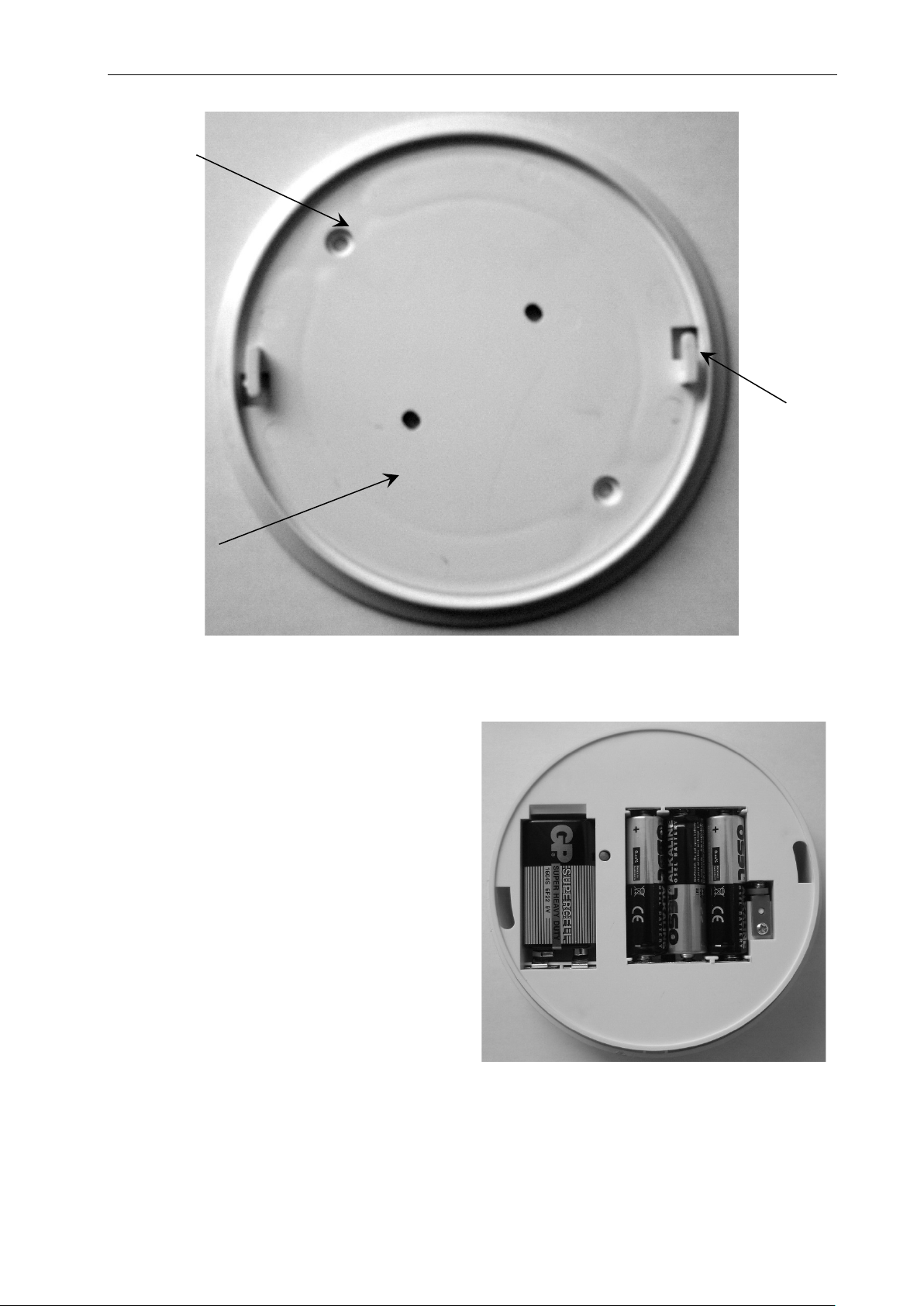

Monteringsplatta
Krok
Skruvhål
Isättning av batteri
1. Packa upp produkten, vrid
monteringsplattan moturs och ta ut
batterierna (9 V respektive 1,5 V). Avlägsna
skyddsfilmen från batterierna.
2. Sätt i 9 V batteriet med den polaritet som
visas i batterifacket.
3. Vrid låsarmen inåt och sätt i 1,5 V
batterierna med den polaritet som visas i
batterifacket.
4. Passa in de två krokarna på
monteringsplattan mot spåren i basen och
vrid plattan medurs så att krokarna går i
ingrepp.
Test/uppkoppling/borttagning
När produkten startats blinkar en röd larmindikeringslampa med 43 sekunders intervall.
Test
Tryck på testknappen. En stark ljudsignal hörs och den röda larmindikeringslampan blinkar snabbt. Den
röda/gröna indikeringslampan för uppkoppling/inlärning blinkar och trådlös larmsignal avges samtidigt till
7
Page 8
SVENSKA
alla uppkopplade produkter inom räckvidden. Detta visar att brandvarnaren fungerar korrekt. Det går också
att utföra test med artificiell rök.
Inställning/uppkoppling
Inställning som värdenhet: När två eller fler produkter är uppkopplade, tryck en gång på inlärningsknappen.
Den röda/gröna indikeringslampan växlar färg en gång. Ställ in värdenheter till läget för grön
indikeringslampa. Inställning som slav: Ställ in slavenheter till läget för röd indikeringslampa.
Uppkopplad
1. När korrekt inställning är gjord, håll testknappen på värdenheten intryckt tills den röda
larmindikeringslampan och den röda/gröna indikeringslampan för uppkoppling/inlärning blinkar
kontinuerligt och trådlös larmsignal avges.
2. När en slavenhet mottar signal från värdenheten blinkar indikeringslampan för inlärning kontinuerligt
och larm avges samtidigt av alla uppkopplade enheter. Den röda larmindikeringslampan är släckt.
3. När önskade enheter kopplats upp, tryck på testknappen på en av larmenheterna. Övriga
uppkopplade produkter avger larm och indikeringslamporna blinkar kontinuerligt.
Borttagning
Tryck på inlärningsknappen på den enhet som ska tas bort, för att försätta enheten i läget för grön
indikeringslampa. Tryck på testknappen för att aktivera normalt larmläge. Den röda indikeringslampan för
larm och den röda/gröna indikeringslampan för uppkoppling/inlärning blinkar kontinuerligt för att visa att
den aktuella produkten tagits bort.
Installation (se bilder)
1. Välj lämplig installationsplats
inom räckvidd från övriga
enheter.

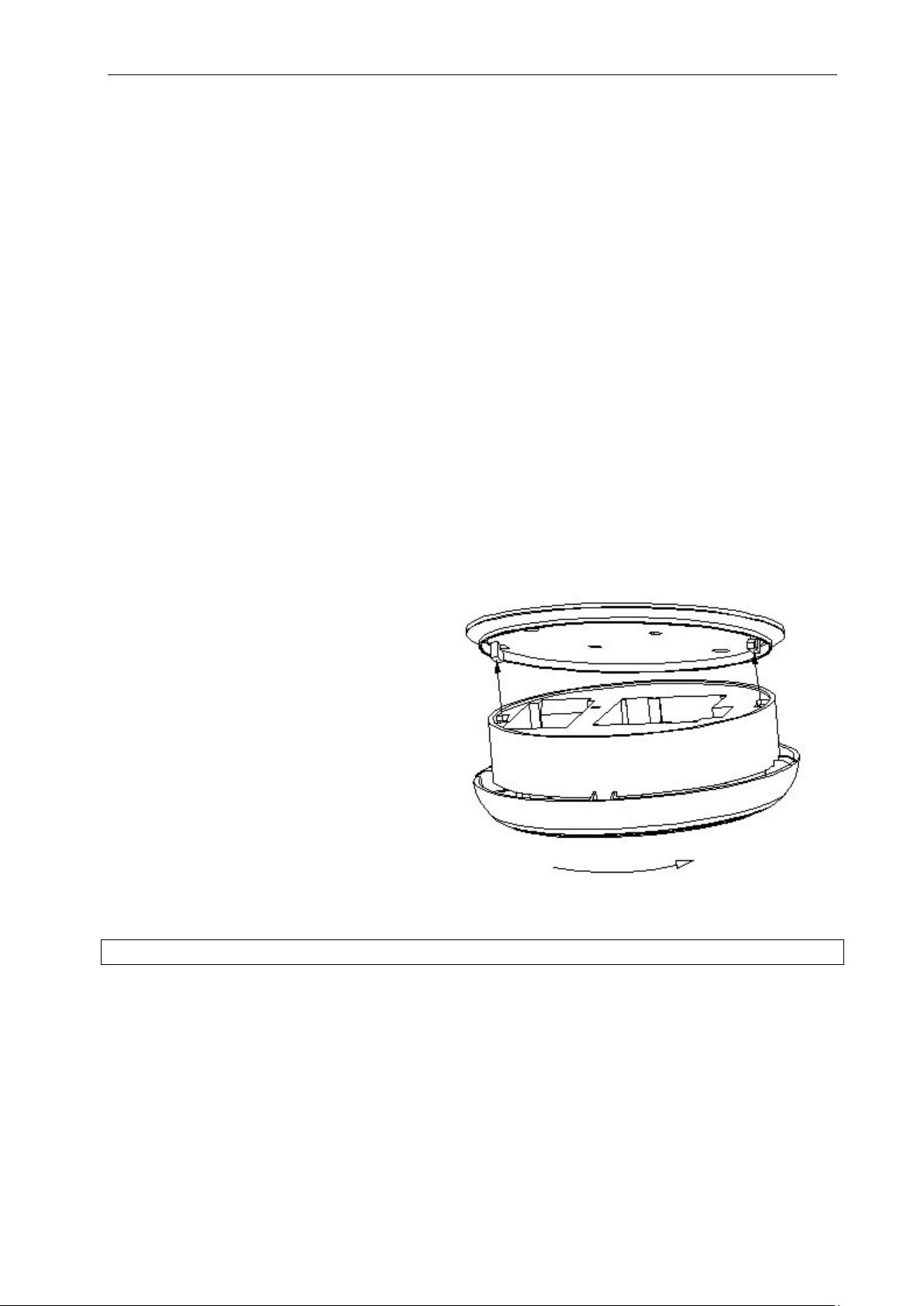

2. Använd monteringsplattan som
mall och märk ut och borra hål i
taket. Sätt i pluggar i hålen.
3. Skruva fast monteringsplattan.
4. Passa in de två krokarna på
monteringsplattan mot spåren i
basen. Vrid basen medurs så att
krokarna går i ingrepp.
5. Utför kommunikationskontroll
efter slutförd installation.
UNDERHÅLL
1. Testa produkten varje vecka.
2. Rengör apparaten varje månad. Ta ut batterierna före rengöring. Kontrollera uppkopplingen med
testknappen efter avslutad rengöring.
3. Om produkten inte fungerar normalt, kontrollera batterierna.
4. Byt ut batterier endast mot nya batterier av samma typ. Pair Deer 9V 6F22, GP 9V 1604S, Mustang
9V 6F22, Pair Deer 9V 6LR61, GP 9V 1604A, Pair Deer 3 x 1.5V LR6/AA, GP 3 x 1.5V GP15AU,
Mustang 3 x 1.5V LR6/AA
5. Kontakta återförsäljaren om du inte kan avhjälpa problemet med hjälp av felsökningsschemat.
8
Page 9
SVENSKA
Problem
Orsak
Åtgärd
Ingenting händer när
9 V batteri inte korrekt isatt.
Sätt i 9 V batteriet med den
batterifacket.
Ingenting händer när
1,5 V batterier inte korrekt isatta.
Sätt i 3 st. 1,5 V batterier med
batterifacket.
Ljudsignal avges med 43
sekunders intervall
9 V batteri urladdat.
Byt 9 V batteriet.
Ljudsignal avges med 60
sekunders intervall
1,5 V batterier urladdade.
Byt ut de 3 1,5 V batterierna.
FELSÖKNING
testknappen trycks ned.
inlärningsknappen trycks ned.
15
NB0832
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
Item No. 442-055
DoP reference No. DOP442055, Kan laddas ner på www.jula.com
EN 14604:2005/AC:2008
Brandvarnare. Avsedd för brandsäkerhetsinstallation i byggnader.
Väsentlig egenskap 1–8: godkänd.
CPR NO 0832-CPR-F1066
polaritet som visas i
den polaritet som visas i
9
Page 10
NORSK
Standard
EN 14604-2005/AC:2008
Driftsspenning
9 V DC (til røykdetektor)
4,5 V DC (til trådløs sender, 3 stk. 1,5 V batterier)
Strømforbruk i drift
Røykdetektor, inaktiv: ≤ 10 µA
Trådløs sender, aktiv: ≤ 4 mA
Lydnivå for alarm
≥ 85 dB / 3 m
Indikatorlampe, alarm
Rød lysdiode
Indikatorlampe, oppkoblet/læringsmodus
Rød/grønn lysdiode
Frekvens
433,92 MHz
Senderekkevidde
Fritt område: ≤ 60 m
Driftstemperatur
Fra –10 til +40 °C
Luftfuktighet i omgivelsene:
≤ 95 % RH (ikke kondenserende)
Varsel om lavt batterinivå:
Røykdetektor: < 7,35 V
Et kort lydsignal avgis med 60 sekunders intervall
NORSK
TEKNISKE DATA
Røykdetektor, aktiv: ≤ 20 mA
Trådløs sender, inaktiv: ≤ 230 µA
Et kort lydsignal avgis med 43 sekunders intervall
Trådløs sender: < 3,3 V
BESKRIVELSE
• Fotoelektrisk røykregistrering
• Høy følsomhet
• Lavt effektforbruk
• Kan kobles til ubegrenset antall andre enheter

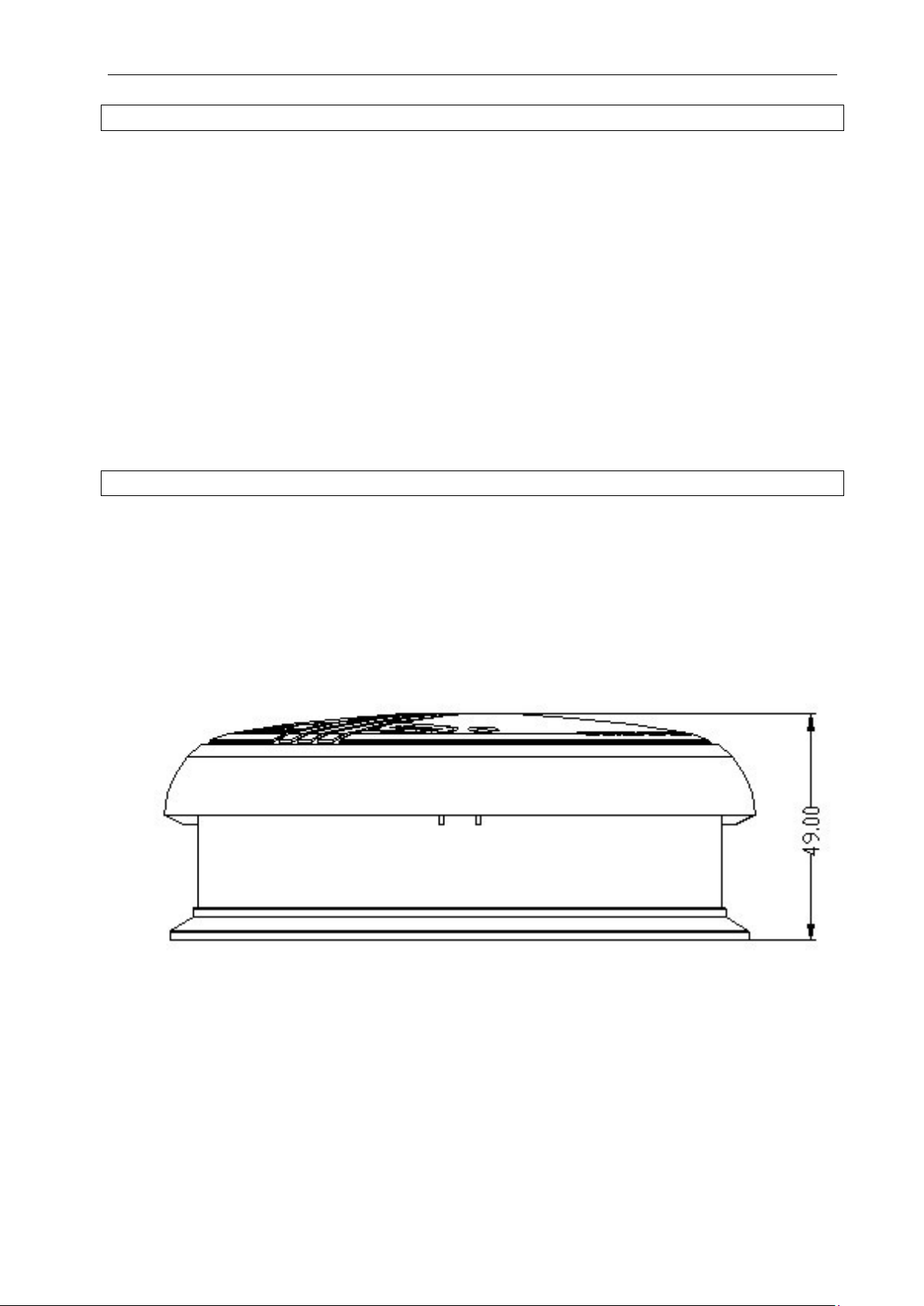

Mål
10
Page 11

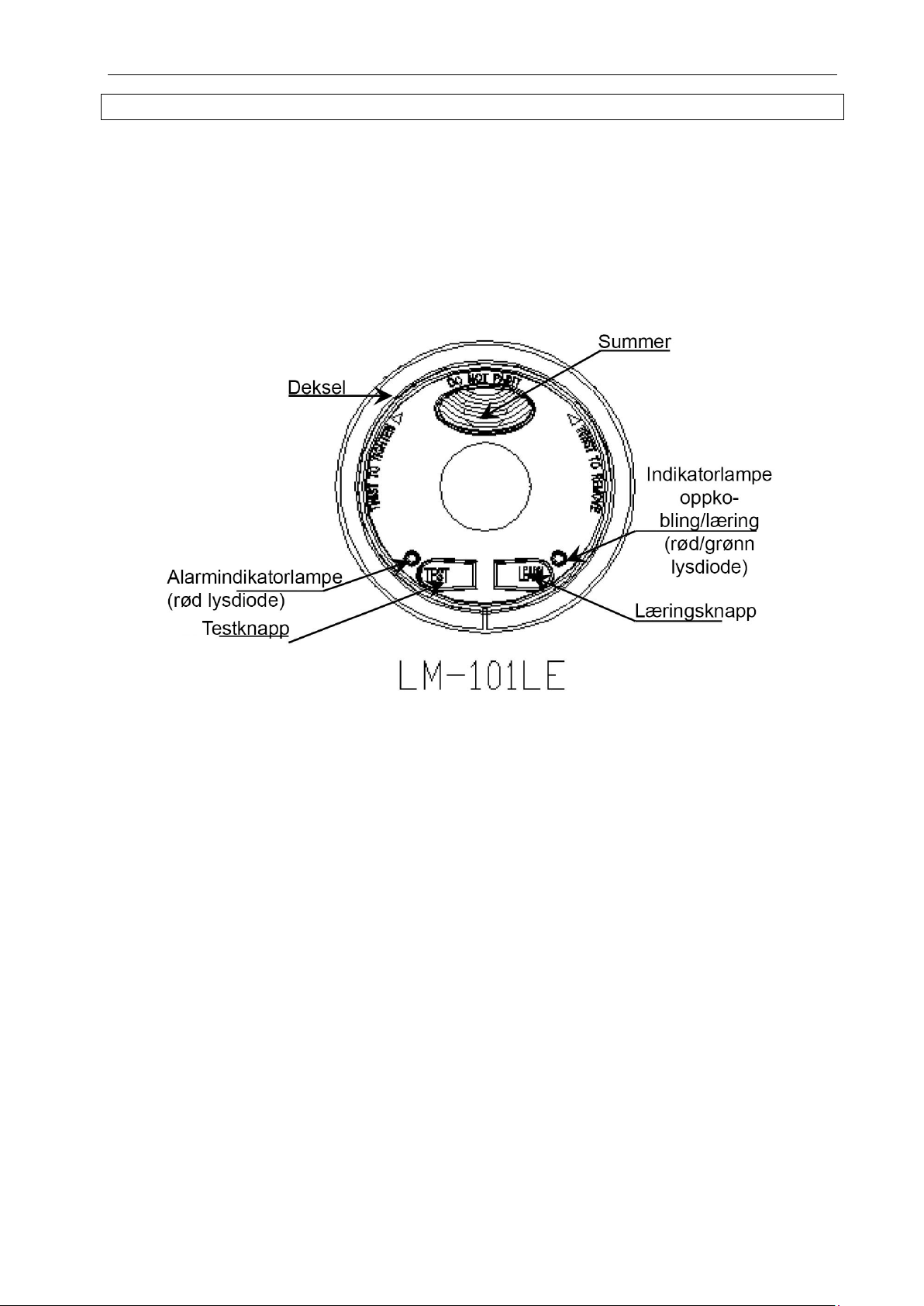

NORSK
11
Page 12
NORSK
BRUK
Les bruksanvisningen nøye før bruk!
Ta vare på bruksanvisningen for fremtidig referanse.
VIKTIG!
• Ikke monter produktet i fuktige, varme eller støvete rom som kjøkken, bad eller lignende.
• Monter produktet slik at lys og lyd ikke blokkeres.
• Hvis flere enheter kobles sammen, sørg for at ingen gjenstander forhindrer kommunikasjonen.
12
Page 13
NORSK
Rom til 1,5 V batterier
Rom til 9 V batteri
Sokkel
Spor
Spor
13
Page 14
NORSK
Monteringsplate
Krok
Skruehull
Sette inn batteri
1. Pakk opp produktet, drei monteringsplaten
mot klokken og ta ut batteriene (9 V og
1,5 V). Fjern beskyttelsesfilmen fra
batteriene.
2. Sett inn 9 V batteriet med den polariteten
som vises i batterirommet.
3. Drei låsearmen innover og sett inn 1,5 V
batteriene med den polariteten som vises i
batterirommet.
4. Rett inn de to krokene på monteringsplaten
mot sporene i sokkelen og drei platen med
klokken slik at krokene går i inngrep.
Test/oppkobling/fjerning
Når produktet startes, blinker en rød indikatorlampe med 43 sekunders intervall.
Test
Trykk på testknappen. Et kraftig lydsignal høres og den røde alarmindikatorlampen blinker raskt. Den
røde/grønne indikatorlampen for oppkobling blinker, og signal for trådløs alarm avgis samtidig til alle
14
Page 15
NORSK
oppkoblede enheter innenfor rekkevidde. Dette viser at brannvarsleren fungerer korrekt. Testen kan også
gjøres med kunstig røyk.
Innstilling/oppkobling
Innstilling som vertsenhet: Når to eller flere enheter er oppkoblet, trykk én gang på læringsknappen. Den
røde/grønne indikatorlampen skifter farge én gang. Still inn vertsenheter til modusen for grønn
indikatorlampe. Innstilling som slave: Still inn slaveenheter til modusen for rød indikatorlampe.
Oppkoblet
1. Når korrekt innstilling er gjort, hold testknappen på vertsenheten inne til den røde
alarmindikatorlampen og den røde/grønne indikatorlampen for oppkobling/læring blinker kontinuerlig
og signal for trådløs alarm avgis.
2. Når en slaveenhet mottar signal fra vertsenheten, blinker indikatorlampen for læring kontinuerlig og
alarm avgis samtidig av alle oppkoblede enheter. Den røde indikatorlampen er slukket.
3. Når ønskede enheter er koblet opp, trykk på testknappen på en av enhetene. De andre enhetene
avgir alarmsignal, og indikatorlampene blinker kontinuerlig.
Fjerning
Trykk på læringsknappen på den enheten som skal fjernes, for å sette enheten i modusen for grønn
indikatorlampe. Trykk på testknappen for å aktivere normal alarmmodus. Den røde indikatorlampen for
alarm og den røde/grønne indikatorlampen for oppkobling/læring blinker kontinuerlig for å vise at den
aktuelle enheten er fjernet.
Montering (se bilder)
1. Velg egnet monteringssted
innenfor rekkevidde for de andre
enhetene.
2. Bruk monteringsplaten som mal,
og merk av og bor hull i taket.
Sett plugger inn i hullet.
3. Skru fast monteringsplaten.
4. Rett inn de to krokene på
monteringsplaten mot sporene i
sokkelen. Drei platen med
klokken slik at krokene går i
inngrep.
5. Test kommunikasjonen mellom
enhetene etter fullført montering.
VEDLIKEHOLD
1. Test produktet hver uke.
2. Rengjør produktet hver måned. Ta ut batteriene før rengjøring. Kontroller oppkoblingen med
testknappen etter fullført rengjøring.
3. Hvis produktet ikke fungerer normalt, kontroller batteriene.
4. Bytt ut batteriene kun med nye av samme type. Pair Deer 9V 6F22, GP 9V 1604S, Mustang 9V 6F22,
Pair Deer 9V 6LR61, GP 9V 1604A, Pair Deer 3 x 1.5V LR6/AA, GP 3 x 1.5V GP15AU, Mustang 3
x 1.5V LR6/AA
5. Kontakt forhandleren hvis du ikke klarer å løse problemet ved hjelp av feilsøkingsskjemaet.
15
Page 16
NORSK
Problem
Årsak
Tiltak
Ingenting skjer når testknappen
9 V batteri er ikke korrekt satt
Sett inn ett 9 V batteri med den
batterirommet.
Ingenting skjer når
1,5 V batterier er ikke korrekt
Sett inn tre 1,5 V batterier med
batterirommet.
Lydsignal avgis med 43
sekunders intervall.
9 V batteri er utladet.
Skift ut 9 V batteriet.
Lydsignal avgis med 60
sekunders intervall.
1,5 V batterier er utladet.
Skift ut de tre 1,5 V batteriene.
FEILSØKING
trykkes inn.
læringsknappen trykkes inn.
15
NB0832
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
Item No. 442-055
DoP reference No. DOP442055, Kan lasts ned fra www.jula.com
EN 14604:2005/AC:2008
Brannvarsler. Beregnet på brannsikkerhetsinstallasjoner i bygg.
Påkrevde egenskaper 1-8: Godkjent.
CPR NO 0832-CPR-F1066
inn.
satt inn.
polariteten som vises i
den polariteten som vises i
16
Page 17
POLSKI
Norma
EN 14604-2005/AC:2008
Napięcie robocze
9 V DC (dla czujnika dymu)
baterie 1,5 V)
Zużycie prądu w czasie pracy
Czujnik dymu, nieaktywny: ≤ 10 µA
Nadajnik bezprzewodowy, aktywny: ≤ 4 µA
Poziom hałasu alarmu
≥ 85 dB/3 m
Lampka kontrolna, alarm
Czerwona dioda
Lampka kontrolna, podłączenie / tryb uczenia się
Czerwona/zielona dioda
Częstotliwość
433,92 MHz
Zasięg nadajnika
Wolna przestrzeń: ≤ 60 m
Temperatura pracy
od -10 do 40°C
Wilgotność powietrza otoczenia:
≤ 95% RH (niekondensująca)
Wskaźnik niskiego poziomu naładowania baterii:
Czujnik dymu: < 7,35 V
odstępach co 60 sekund
POLSKI
DANE TECHNICZNE
4,5 V DC (dla nadajnika bezprzewodowego, 3
Czujnik dymu, aktywny: ≤ 20 µA
Nadajnik bezprzewodowy, nieaktywny: ≤ 230
µA
Krótki sygnał dźwiękowy nadawany w
odstępach co 43 sekundy
Bezprzewodowy nadajnik: < 3,3 V
Krótki sygnał dźwiękowy nadawany w
OPIS
• Fotoelektryczne wykrywanie dymu
• Wysoka czułość
• Niski pobór mocy
• Można podłączyć do nieograniczonej liczby innych jednostek
Wymiary
17
Page 18
POLSKI
18
Page 19
POLSKI

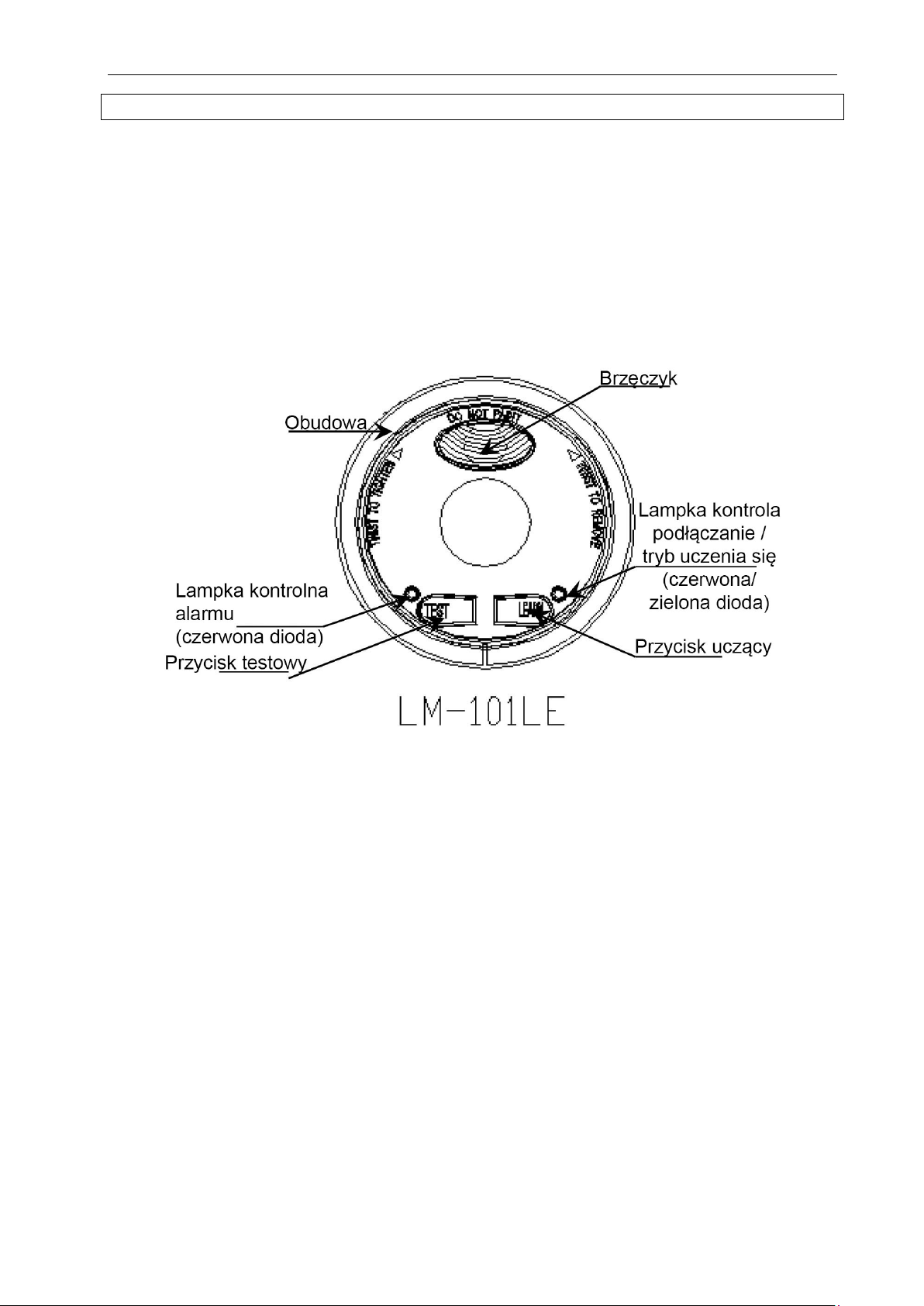

OBSŁUGA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.
WAŻNE!
• Nie instaluj produktu w wilgotnych, gorących ani zapylonych pomieszczeniach, takich jak kuchnia,
łazienka itp.
• Zainstaluj produkt w taki sposób, aby światło lub dźwięk nie były zablokowane.
• Przy instalowaniu kilku podłączonych produktów upewnij się, że żadne przedmioty nie zakłócają
komunikacji.
19
Page 20
POLSKI
Przegródka na baterie 1,5 V
Przegródka na
Podstawa
Rowek
Rowek
baterię 9 V
20
Page 21
POLSKI
Płytka
Zaczep
Otwór na śrubę
montażowa
Wkładanie baterii
1. Rozpakuj produkt, przekręć płytkę
montażową w prawo i wyjmij baterie (9 V i
odpowiednio 1,5 V). Zdejmij folię ochronną
z baterii.
2. Włóż baterię 9 V, zwracając uwagę na
oznaczenie biegunów w komorze baterii.
3. Przekręć ramię blokujące do wewnątrz i
włóż baterie 1,5 V, zwracając uwagę na
oznaczenie biegunów w komorze baterii.
4. Dopasuj dwa zaczepy na płytce
montażowej do rowków w podstawie i
przekręć płytkę w prawo, aby zaczepy
zaskoczyły.
Test/podłączenie/usuwanie
Po uruchomieniu produktu czerwona lampka kontrolna alarmu miga w odstępach co 43 sekundy.
Test
Naciśnij przycisk testowy. Rozlegnie się głośny sygnał dźwiękowy, a czerwona lampka kontrolna alarmu
zacznie szybko migać. Czerwona/zielona lampka kontrolna podłączenia / trybu uczenia się miga i rozlegnie
21
Page 22
POLSKI
się bezprzewodowy sygnał alarmu jednocześnie do wszystkich podłączonych produktów w zasięgu.
Oznacza to, że alarm działa prawidłowo. Można również przeprowadzić test na sztucznym dymie.
Ustawiania/podłączanie
Ustawianie jako hosta: Jeżeli podłączone są dwa produkty lub więcej, naciśnij jeden raz przycisk uczący.
Czerwona/zielona lampka kontrolna zmieni kolor jeden raz. Ustaw urządzenie hosta w trybie dla zielonej
lampki kontrolnej. Ustawianie jako slave: Ustaw urządzenie slave w trybie dla czerwonej lampki kontrolnej.
Podłączenie
1. Po prawidłowym przeprowadzeniu ustawiania przytrzymaj wciśnięty przycisk kontrolny na
urządzeniu hosta, aż czerwona lampka kontrolna alarmu i czerwona/zielona lampka kontrolna
podłączania / uczenia się zacznie migać stale i rozlegnie się bezprzewodowy sygnał alarmu.
2. Kiedy urządzenie slave odbiera sygnał z urządzenia hosta, lampka kontrolna uczenia się miga w
sposób ciągły i rozlega się alarm jednocześnie ze wszystkich podłączonych urządzeń. Czerwona
lampka kontrolna jest zgaszona.
3. Po podłączeniu żądanych jednostek wciśnij przycisk testowy na jednym z urządzeń alarmowych. W
pozostałych podłączonych urządzeniach rozlegnie się alarm, a lampki kontrolne zaczną migać w
sposób ciągły.
Usuwanie
Wciśnij przycisk uczenia się w jednostce, która ma być usunięta, aby przełączyć jednostkę w tryb dla
zielonej lampki kontrolnej. Naciśnij przycisk testowy, aby aktywować normalny tryb alarmowy. Czerwona
lampka kontrolna alarmu oraz czerwona/zielona lampka kontrolna podłączania / uczenia się miga w sposób
ciągły, co oznacza, że dane urządzenie zostało usunięte.
Instalacja (zobacz zdjęcia)
1. Wybierz odpowiednie miejsce
instalacji w zasięgu pozostałych
jednostek.
2. Użyj płytki montażowej jako
szablonu i zaznacz oraz wywierć
otwory w suficie. Do otworów
włóż kołki.
3. Przykręć płytkę montażową.
4. Dopasuj dwa zaczepy na płytce
montażowej do rowków w
podstawie. Przekręć płytkę w
prawo, aby zaczepy zaskoczyły.
5. Po zakończeniu instalacji
przeprowadź kontrolę
komunikacji.
KONSERWACJA
1. Sprawdzaj produkt co tydzień.
2. Czyść urządzenie raz co miesiąc. Wyjmij baterie przed przystąpieniem do czyszczenia. Po
zakończeniu czyszczenia sprawdź podłączenie za pomocą przycisku testowego.
3. Jeśli produkt nie działa poprawnie, sprawdź baterie.
4. Wymieniaj wyłącznie na nowe baterie tego samego rodzaju. Pair Deer 9V 6F22, GP 9V 1604S,
Mustang 9V 6F22, Pair Deer 9V 6LR61, GP 9V 1604A, Pair Deer 3 x 1.5V LR6/AA, GP 3 x 1.5V
GP15AU, Mustang 3 x 1.5V LR6/AA
5. Jeśli problemu z urządzeniem nie można rozwiązać za pomocą tabeli, skontaktuj się z
dystrybutorem.
22
Page 23
POLSKI
Usterka
Przyczyna
Sposób usunięcia
Po wciśnięciu przycisku
Bateria 9 V jest nieprawidłowo
Włóż baterię 9 V, zwracając
w komorze baterii.
Po wciśnięciu przycisku uczenia
Baterie 1,5 V są nieprawidłowo
Włóż 3 baterie 1,5 V, zwracając
w komorze baterii.
Sygnał dźwiękowy nadawany
jest w odstępach co 43 sekundy
Bateria 9 V jest rozładowana.
Wymień baterię 9 V.
Sygnał dźwiękowy nadawany
jest w odstępach co 60 sekund
Baterie 1,5 V są rozładowane.
Wymień 3 baterie 1,5 V.
WYKRYWANIE USTEREK
testowego nic się nie dzieje.
się nic się nie dzieje.
15
NB0832
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
Item No. 442-055
DoP reference No. DOP442055, Do pobrania na stronie www.jula.com
EN 14604:2005/AC:2008
Czujnik dymu. Przeznaczony do instalacji bezpieczeństwa pożarowego w budynkach.
Postawowe charakterystyki 1-8: zatwierdzono.
CPR NO 0832-CPR-F1066
włożona.
włożone.
uwagę na oznaczenie biegunów
uwagę na oznaczenie biegunów
23
Page 24
ENGLISH
Standard
EN 14604-2005/AC:2008
Operating voltage
9 VDC (for smoke detector)
batteries)
Power consumption in operation
Smoke detector, inactive: ≤ 10 µA
Wireless transmitter, active: ≤ 4 µA
Sound level for alarm
≥ 85 dB/3 m
Status light, alarm
Red LED
Status light, connected/learn mode
Red/green LED
Frequency
433.92 MHz
Transmitting range
Free field: ≤ 60 m
Operating temperature
-10 to 40°C
Ambient air humidity:
≤ 95% RH (non-condensing)
Low battery level indicator:
Smoke detector: < 7.35 V
A short audio prompt is given at 60 second intervals
ENGLISH
TECHNICAL DATA
4.5 VDC (for wireless transmitter, 3 x 1.5 V
Smoke detector, active: ≤ 20 µA
Wireless transmitter, inactive: ≤ 230 µA
A short audio prompt is given at 43 second intervals
Wireless transmitter: < 3.3 V
DESCRIPTION
• Photoelectric smoke detection
• High sensitivity
• Low power consumption
• Can be connected to unlimited number of other units
Dimensions
24
Page 25
ENGLISH
25
Page 26
ENGLISH

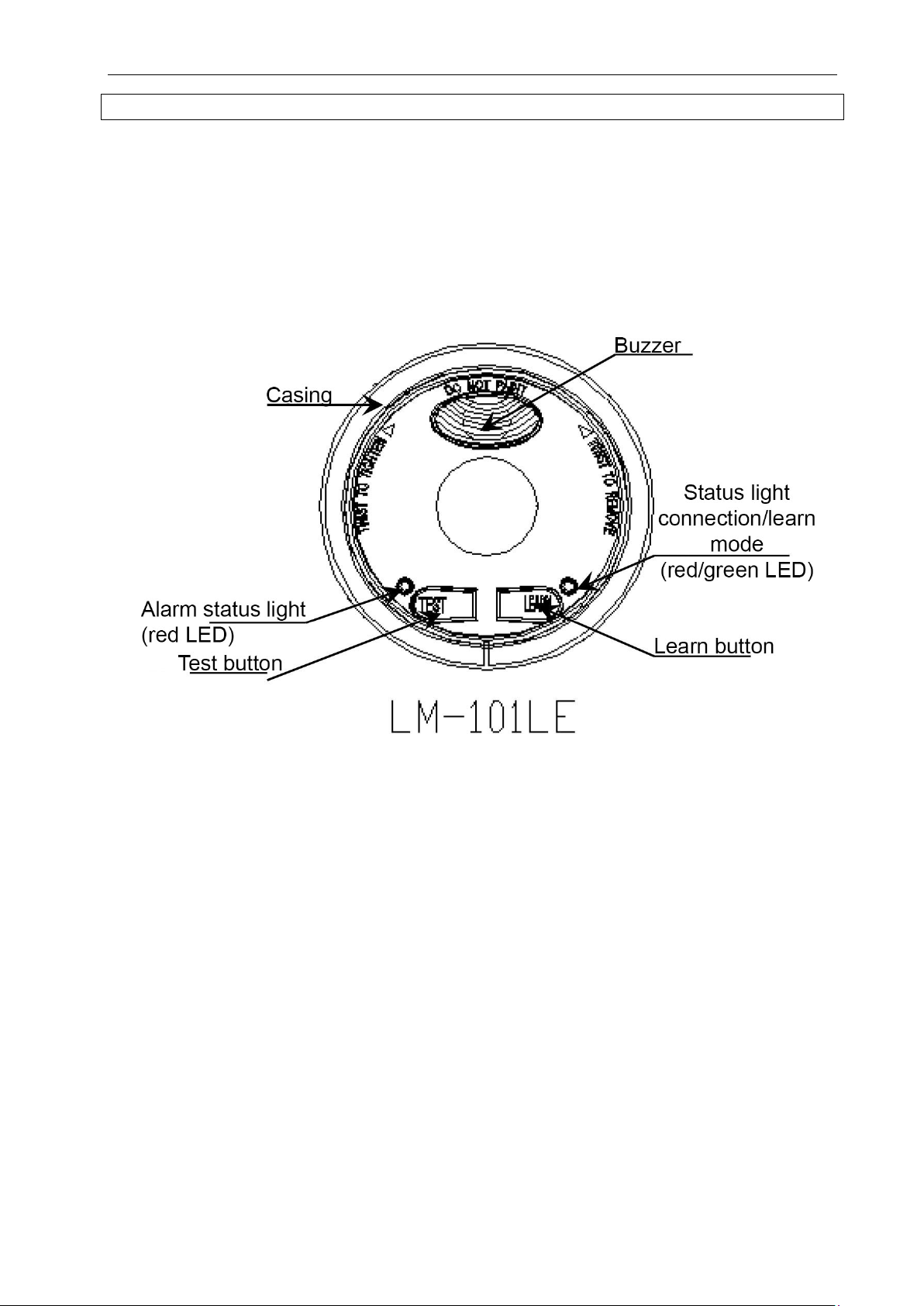

USE
Read the Operating Instructions carefully before use.
Save these instructions for future reference.
IMPORTANT:
• Do not install the product in damp, hot or dusty environments such as kitchens and bathrooms etc.
• Do not install the product so that light and sound are blocked.
• If several connected products are installed, make sure that no objects obstruct communication.
26
Page 27
ENGLISH
Compartment for 1.5 V battery
Compartment for
Base
Slot
Slot
9 V battery
27
Page 28
ENGLISH
Mounting plate
Hook
Screw hole
Inserting the batteries
1. Unpack the product, turn the mounting
plate anticlockwise and remove the
batteries (9 V and 1.5 V). Remove the
protective film from the batteries.
2. Insert the 9 V battery with the polarity
shown in the battery compartment.
3. Turn the locking arm inward and insert the
1.5 V batteries with the polarity shown in
the battery compartment.
4. Align the two hooks on the mounting plate
to the slots in the base and turn the plate
clockwise so that the hooks slot in place.
Testing/connecting/removing
When the product starts a red alarm status light flashes at 43 second intervals.
Testing
Press the test button. A loud audio prompt is heard and the red alarm status light starts flashing. The
red/green status light for connecting/learning mode flashes and a wireless alarm signal is emitted at the
28
Page 29
ENGLISH
same time to all the connected products within range. This shows that the smoke detector is working
properly. You can also do a test with artificial smoke.
Setting/connecting
Setting as host unit: When two or more products are connected, press the learn button once. The red/green
status light changes colour once. Set host units to the mode for green status light. Setting as slave: Set
slave units to the mode for red status light.
Connected
1. When the correct setting is made, keep the test button on the host unit pressed until the red alarm
status light and the red/green status light for connection/learn flash continuously and a wireless alarm
signal is given.
2. When a slave unit receives a signal from the host unit the status light for learn mode flashes
continuously and an alarm is given at the same time by all the connected units. The red status lamp
goes off.
3. When the required units are connected, press the test button on one of the alarm units. The other
connected products give an alarm and the status lights flash continuously.
Removing
Press the learn button on the unit to be removed, to put the unit in the mode for green status light. Press
the test button to enable normal alarm mode. The red status light for alarm and the red/green status light
for connection/learn flash continuously to show that the product has been removed.
Installation (see diagrams)
1. Choose a suitable place to install
within range of the other units.
2. Use the mounting plate as a
template and mark out and drill
holes in the ceiling. Insert plugs
in the holes.
3. Screw on the mounting plate.
4. Align the two hooks on the
mounting plate to the slots in the
base. Turn the plate clockwise
so that the hooks slot in place.
5. Carry out a communication test
after completing the installation.
MAINTENANCE
1. Test the product every week.
2. Clean the appliance every month. Remove the batteries before cleaning. Check the connection with
the test button after cleaning.
3. If the product is not working properly, check the batteries.
4. Replace the batteries with new batteries of the same type. Pair Deer 9V 6F22, GP 9V 1604S,
Mustang 9V 6F22, Pair Deer 9V 6LR61, GP 9V 1604A, Pair Deer 3 x 1.5V LR6/AA, GP 3 x 1.5V
GP15AU, Mustang 3 x 1.5V LR6/AA
5. Contact your dealer if you cannot rectify the problem by using the troubleshooting chart.
29
Page 30
ENGLISH
Problem
Cause
Action
Nothing happens when the test
9 V battery not properly
Insert the 9 V battery with the
compartment.
Nothing happens when the learn
1.5 V batteries not properly
Insert 3 x 1.5 V batteries with
compartment.
A short audio prompt is given at
43 second intervals
9 V battery discharged.
Replace the 9 V battery.
A short audio prompt is given at
60 second intervals
1.5 V batteries discharged.
Replace the 3 x 1.5 V batteries.
TROUBLESHOOTING
button is pressed.
button is pressed.
inserted.
inserted.
polarity shown in the battery
the polarity shown in the battery
15
NB0832
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
Item No. 442-055
DoP reference No. DOP442055, Can be downloaded from www.jula.com
EN 14604:2005/AC:2008
Smoke alarm device. Intended for Fire Safety and installed in buildings.
Essential Characteristic 1-8:pas.
CPR NO 0832-CPR-F1066
30
Page 31
Loading...
