SVENSKA

4

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

 Om säkerhetsföreskrifterna inte följs kan det leda till skada på egendom och personer, i värsta fall

dödsfall.

 Backkameran är avsedd att vara en hjälp för föraren att upptäcka stationära föremål vid backning.

Det är förarens ansvar att kameran används på ett säkert och korrekt sätt under körning.

 Titta inte enbart på backkamerans skärm när du backar. Du måste alltid hålla uppsikt bakom och

runt om bilen på samma sätt som om den inte var utrustad med backkamera. Kontrollera alltid att
backningsvägen är fri. Backa alltid långsamt.

 Förlita dig inte enbart på backkameran när du backar. Föremål på skärmen visas med annat

avstånd än i verkligheten pga. att kameran är försedd med en vidvinkellins. Använd bilens
innerbackspegel eller titta bakåt för att bedöma avståndet korrekt.

 Backkamerans nattläge är begränsat och endast avsett som en hjälp för föraren. Vid mörker kan

bilden från kameran vara svag, mörk eller otydlig. Se dig alltid omkring innan du backar för att
försäkra dig om att området bakom bilen är fritt.

 Backkameran registrerar endast ett begränsat område. Den visar inte föremål som är nära eller

nedanför stötfångaren, eller föremål som är utanför kamerans bildfält. Området som visas beror på
hur bilen är placerad.

 Backkameran är inte avsedd att användas under längre stunder eller vid backning i korsningar eller

där det finns fotgängare. Fordon och fotgängare kan befinna sig nära bilen utanför kamerans
bildfält.

 Kontrollera kamerans placering och vinkel innan användning.
 Se till att baklucka och dörrar är stängda innan du börjar backa.
 Om du tvättar bilen med högtryckstvätt ska du undvika att spruta vatten på kameran. Om du

sprutar vatten på kameran finns det risk för att vatten tränger in i den. Detta kan leda till kondens
på linsen, felfunktion, brand eller elektrisk stöt.

 Se till att kamerans lins är ren för att bibehålla maximal skärpa och synfält.

Säkerhet vid backning

 Att enbart använda kameran vid backning är inte tillräckligt för att täcka in bilens döda vinklar.
 Gå ur bilen och kontrollera att det inte finns barn eller husdjur i området runt bilen.
 Se till att alltid ha uppsikt över barn som vistas i närheten av fordonet.
 Vuxna måste ha uppsikt över barn som vistas på garageuppfarten, trottoaren eller i närheten av

parkerade bilar.

Hissa ner sidorutorna så att du hör om något händer när du backar.

 Lär barnen att flytta sig från ett fordon som startar.

TEKNISKA DATA

Spänning 12 V DC
Lägsta ljusstyrka 2 lux
Omgivande temperatur -20°C ~ +50°C
Strömförbrukning



100 mA
Bildformat 4:3
Bildskärm 3,5” TFT LCD-skärm
Upplösning (bildskärm) RGB 480 x 234
Ljusstyrka (bildskärm)
Upplösning (kamera)
Max sändningsavstånd

250 cd/m²
RGB 628 x 582
8 m

SVENSKA

5

BESKRIVNING

1. 12 V-uttag

2. Mini-USB-uttag

3. LED-indikator

4. Strömbrytare På/Av

5. AV-ingång

6. AV

7. Konstrast

8. Ljudutgång

9. Ljusstyrka

10. Färg

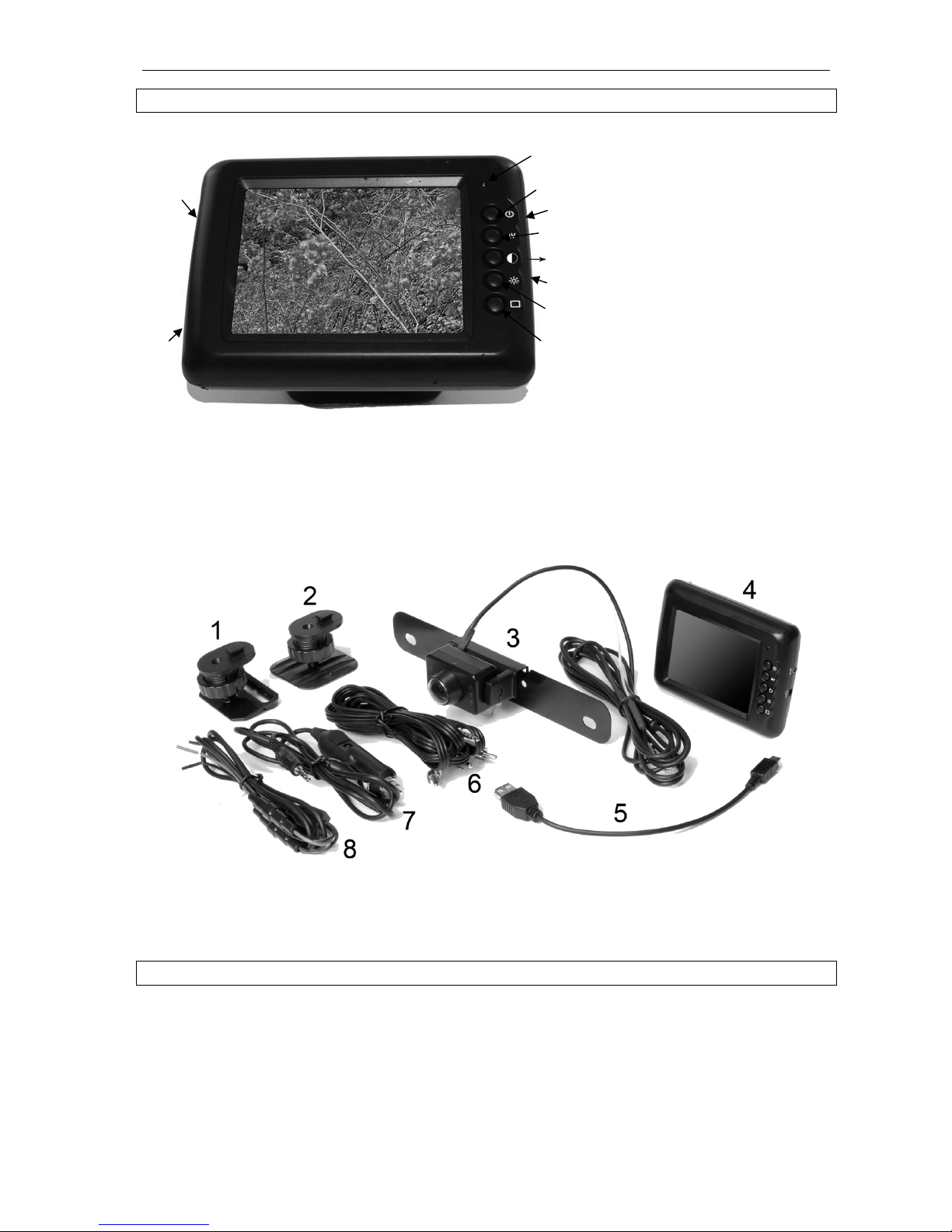

Förpackningens inne hall

1. Monteringsfäste

2. Monteringsfäste

3. Kamera med fäste

4. Bildskärm

5. USB-kabel

6. AV-kabel

7. 12 V-kabel

8. 12 V-kabel, fast installation

MONTERING

Dessa monteringsanvisningar gäller inte alla typer av fordon. De är avsedda som en allmän anvisning för
hur backkameran kan användas.

VARNING

!

 Du får inte koppla ur andra säkerhetssystem vid montering av kameran.
 Felaktig inkoppling av kameran kan skada bilens elsystem, inklusive färddator och bilens

operativsystem. Det kan leda till olycka, eld, skada på egendom eller personskada. Vänd dig till en
auktoriserad serviceverkstad om du inte är säker på hur kameran ska monteras.

2

1

3

4

6

7

9

10

5

8

SVENSKA

6

OBS

!

Se till att bildskärmen monteras så att den inte är i vägen för bilens övriga säkerhetssystem. Vid eventuell
olycka är tillverkaren inte ansvarig för skada som orsakas av att bildskärmen lossar. Montera bildskärmen
så att den inte stör synfältet.

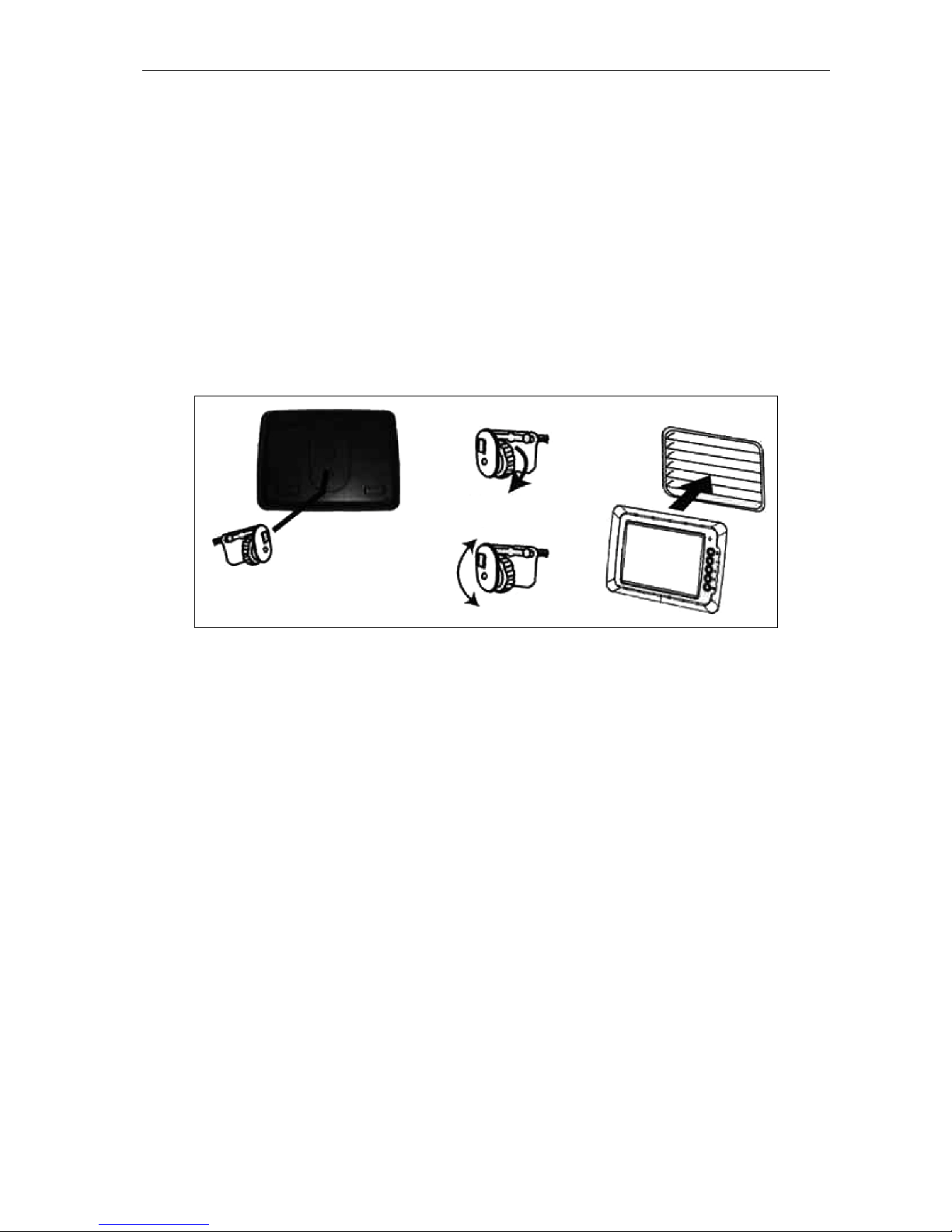

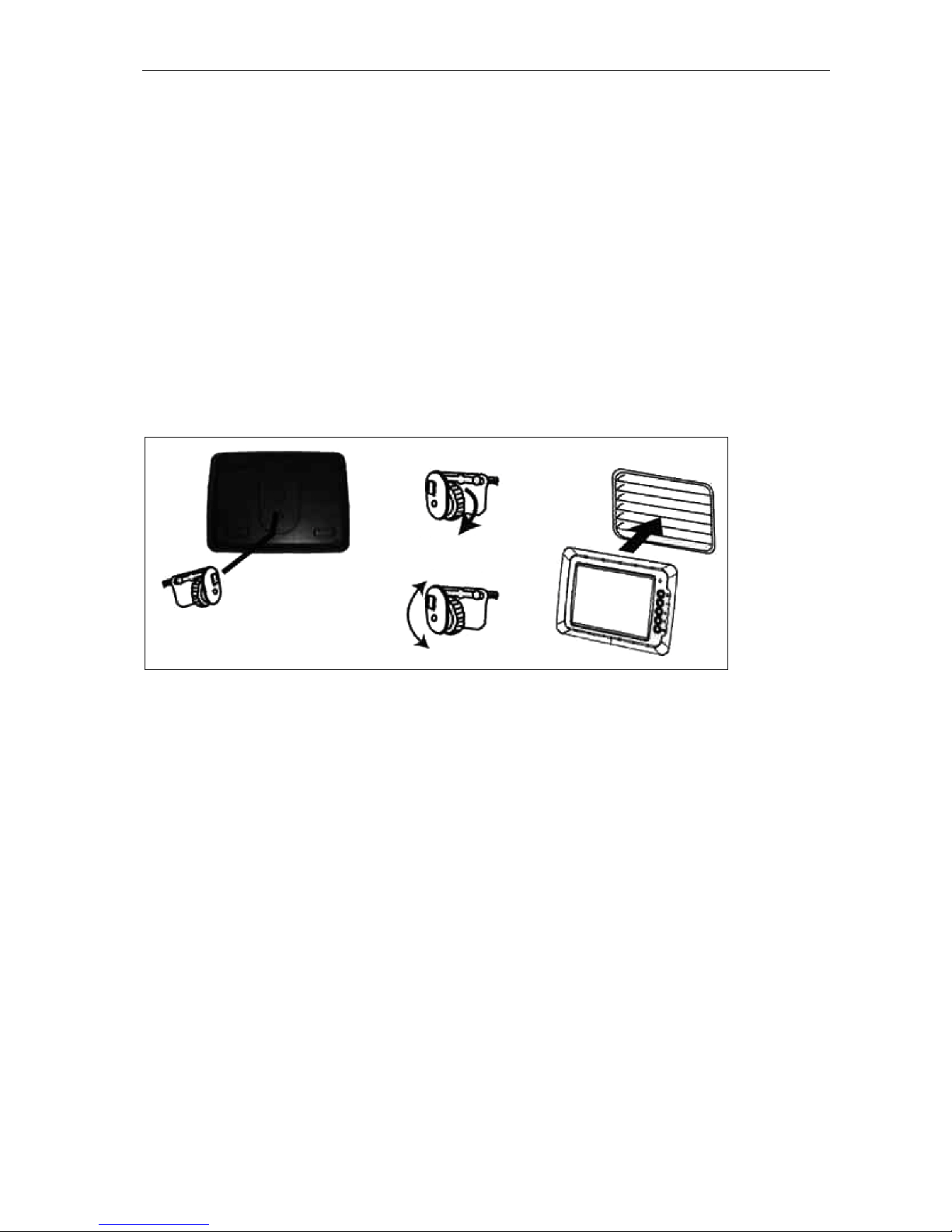

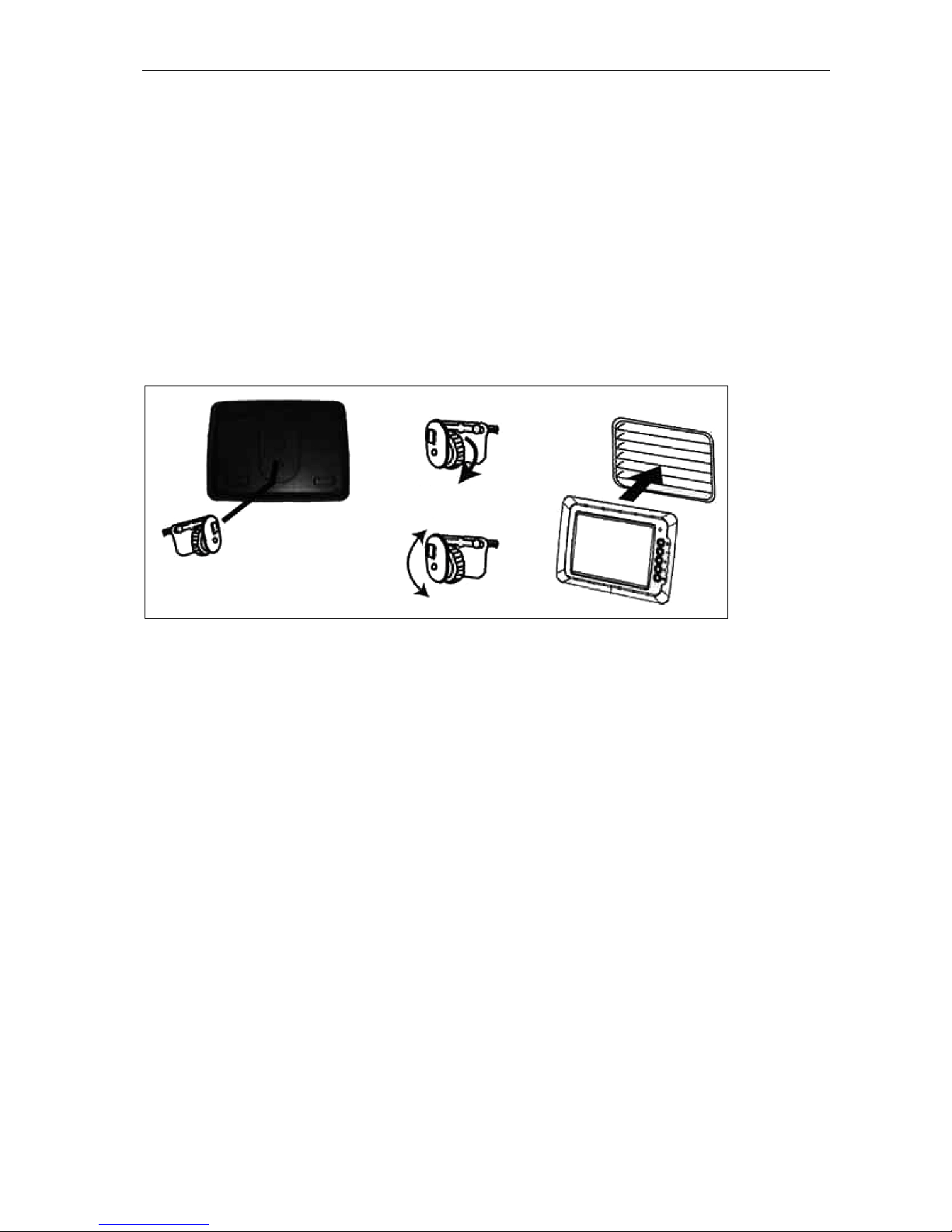

Montering på instrumentbräda

1. Montera fästet på bildskärmens baksida.

2. Gör rent instrumentbrädan där fästet ska monteras.

3. Ta bort skyddspapperet från fästets självhäftande tejp.

4. Montera fästet på instrumentbrädan. Tryck fast det ordentligt.

5. Justera bildskärmen så att du ser den tydligt från förarplatsen.

Montering på ventilationsgaller

1. Montera fästet på bildskärmens baksida.

2. Justera bildskärmen så att du ser den tydligt från förarplatsen.

3. Montera fästet på ventilationsgallret. Fäst det försiktigt.

Anslutning av bildskärmen till 12 V-uttag

1. Sätt i kontakten i 12 V-uttaget.

2. Anslut kabeln till bildskärmen.

3. Tryck på bildskärmens strömbrytare.

Fast anslutning av bildskärmen till bilens elsystem

1. Se bilens instruktionsbok innan du ansluter kabeln till bilens elsystem. Detta för att undvika att du
skadar vitala delar av bilens elsystem.

2. Ta fram kabeln avsedd för installationen.

3. Dra kabeln från bildskärmen till säkringsdosan.

4. Lossa batteriklämmorna från bilens batteri.

5. Anslut röd kabel till plus 12 V.

6. Anslut svart kabel till jord.

7. Anslut blå kabel till backljusets pluskabel. Detta gör att backkameran och bildskärmen startas när
du lägger in backen och att de stängs av när du lägger ur backen.

8. Montera tillbaka batteriklämmorna.

OBS! Tillverkaren av backkameran åtar sig inget ansvar för eventuella skador som orsakas av bristfällig
installation.
Kontrollera att kablarna är korrekt anslutna genom att:

 Montera tillbaka batteriklämmorna.
 Sätt bilens tändningsnyckel i läge I.
 Anslut nätkabeln till bildskärmen.
 Tryck på strömbrytaren för att starta bildskärmen. Om kameran inte är installerad kommer du bara

att se störningar.

 Stäng av bildskärmen.
 Lossa batteriklämmorna från bilens batteri innan du fortsätter monteringen.

SVENSKA

7

Montera backkameran

Montera kameran ovanför den bakre nummerplåten för maximal bildvinkel.

1. Lossa batteriklämmorna från bilens batteri.

2. Lossa nummerplåten.

3. Dra nätkablarna genom kabelgenomföringen. Kabelgenomföringen skyddar kablarna från
metallkanter och förhindrar vatten att komma in i bagageutrymmet.

4. Bestäm var nätkablarna ska dras in i bilens bagageutrymme. Använd förborrade hål om det finns.
Annars måste ett hål på 6,5 mm borras i karossen för kabelgenomföringen. OBS! Innan du borrar
måste du kontrollera att det inte finns t.ex. ledningar som kan ta skada på plåtens insida.

5. För in kablarna i hålet.

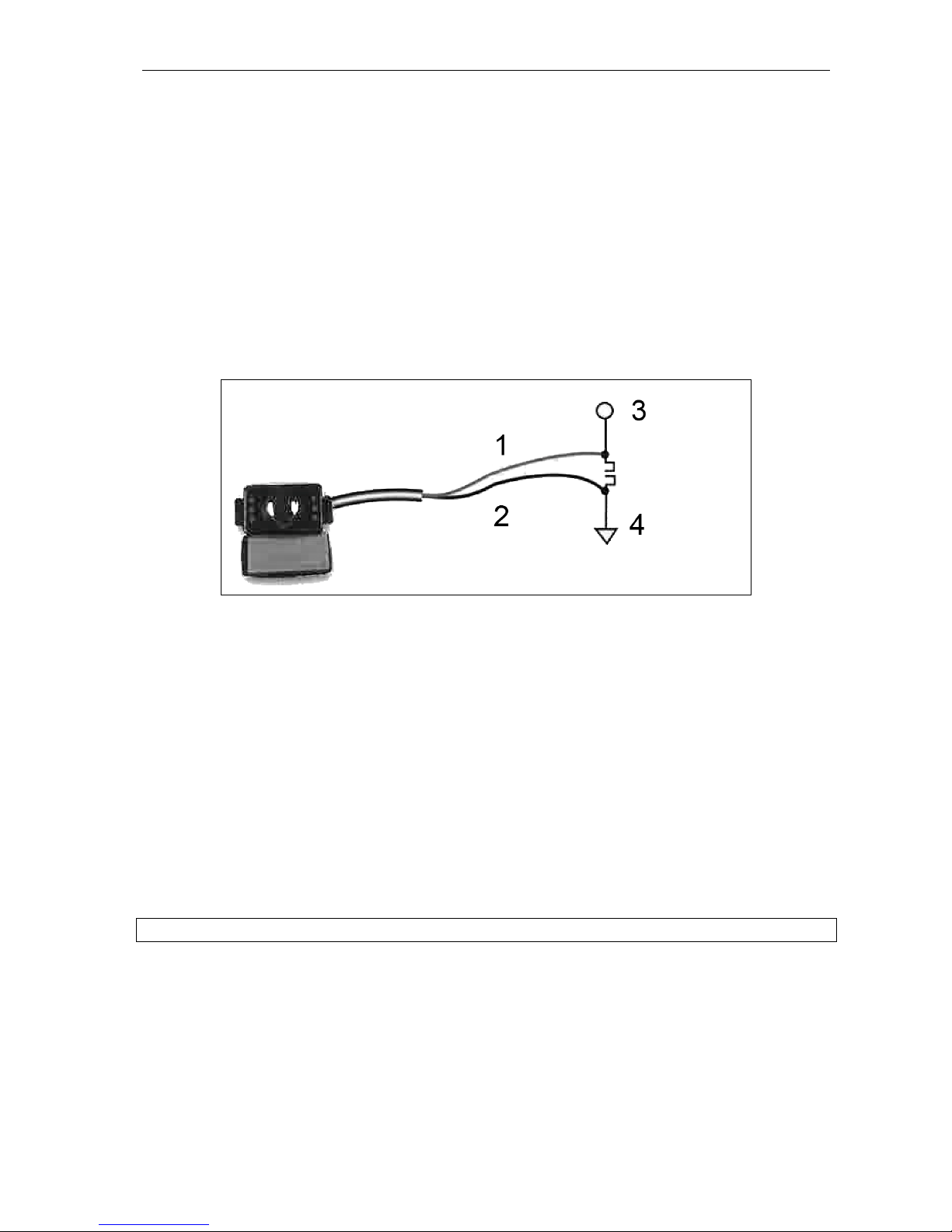

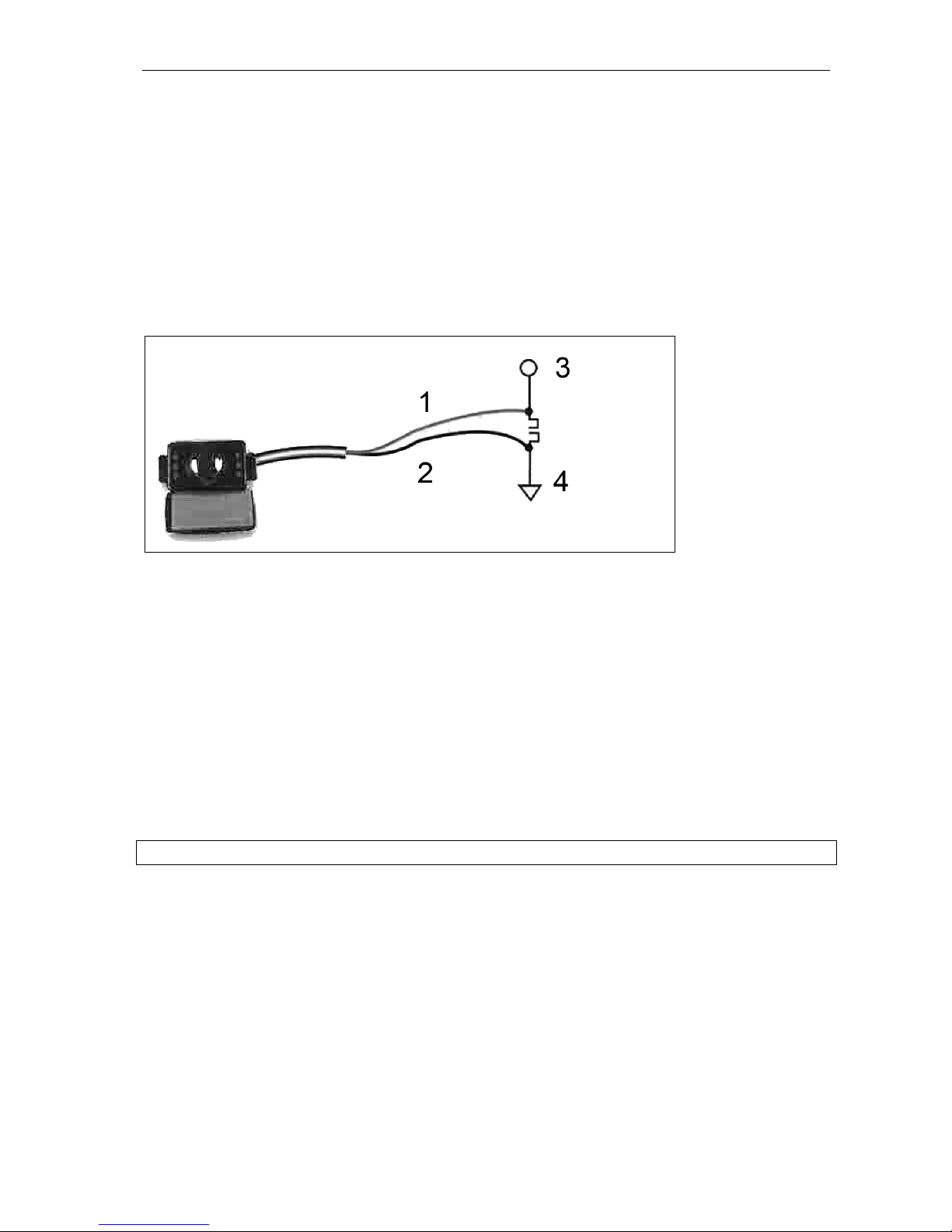

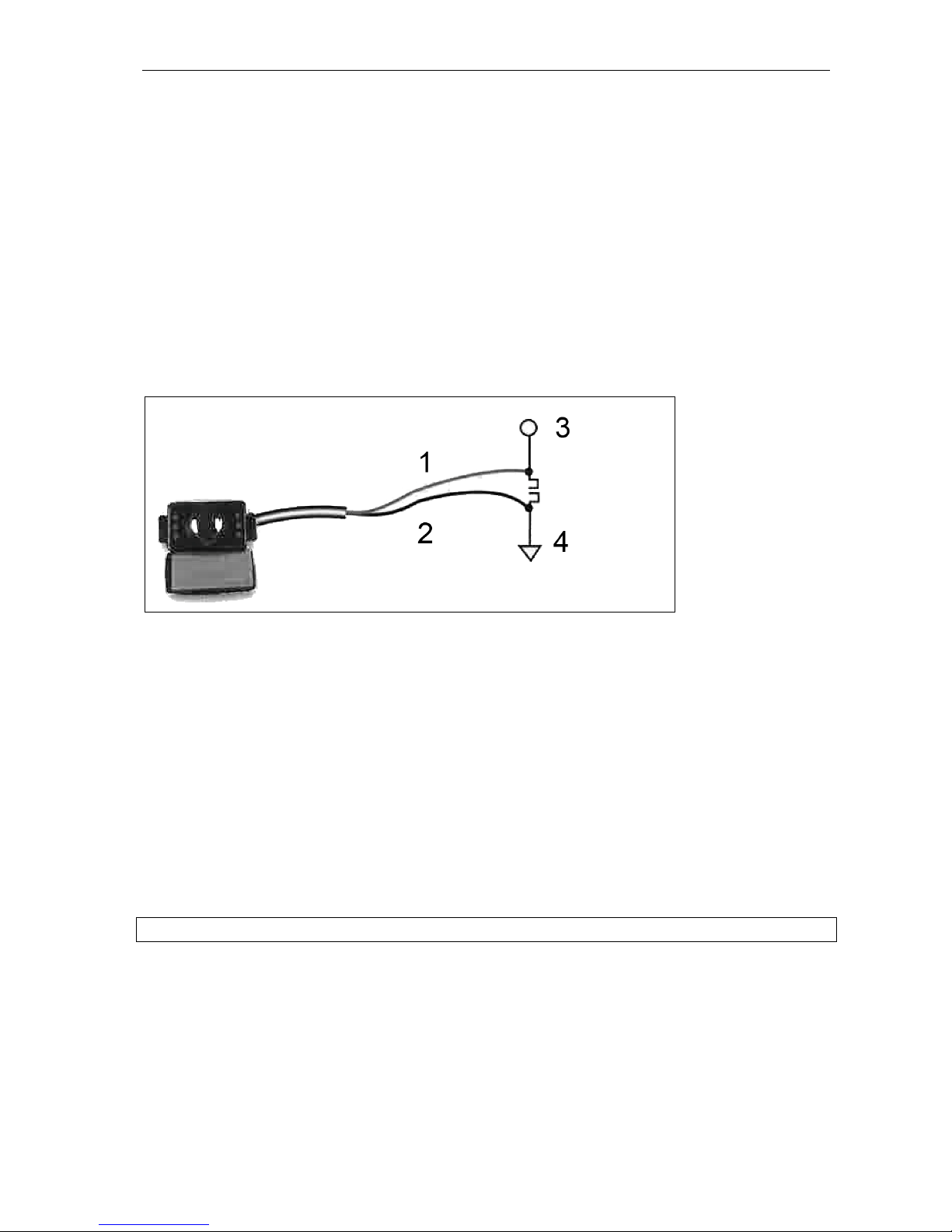

6. Anslut den röda kabeln (1) till önskad pluskabel för önskat backljus (3) med hjälp av en kabelskarv.
Se till att kabeln inte är trasslad eller vikt.

7. Anslut den svarta kabeln (2) till jord (4) med hjälp av en kabelskarv. Se till att kabeln inte är
trasslad eller vikt.

8. Montera tillbaka batteriklämmorna.

9. Montera kameran och nummerplåten.

10. Justera kamerans vinkel för maximalt bildfält. OBS! Kontrollera kameravinkeln med jämna
mellanrum.

OBS

!

Använd en voltmeter för att avgöra kablarnas polaritet innan du ansluter backkamerans kablar till bilens
elsystem.
De flesta fordon har följande färg på kablarna: plus – röd, minus – svart.
Kontrollera att kablarna är korrekt anslutna genom att:

 Montera tillbaka batteriklämmorna.
 Sätt bilens tändningsnyckel i läge I.
 Dra åt handbromsen.
 Lägg i backväxeln.
 Tryck på bildskärmens strömbrytare.
 Om bildskärmen och kameran är korrekt monterade ska du nu se vad som finns bakom bilen.

HANDHAVANDE

OBS!

 Efter däckbyte däck kan kamerans vinkel behöva justeras.
 Kameran är försedd med ett linsskydd i plast. Se till att plastskyddet inte repas när du gör rent

kameran.

 Kameran är konstruerad för att vara vattensäker. Den är dock inte vattentät. Den får inte

demonteras eller modifieras eftersom det kan leda till att den inte fungerar som den ska.

 Sänk inte ner kameran i vatten, det kan skada elektroniken.
 Vid hastiga temperaturväxlingar kan det hända att kameran inte fungerar som den ska.
 Om temperaturen är mycket hög eller mycket låg, kan det hända att bildskärmen inte visar föremål

tydligt.

 Bildskärmen flimrar när kameran används i lysrörsbelysning.
 Färgerna som visas i bildskärmen kan skilja sig från verkligheten.
