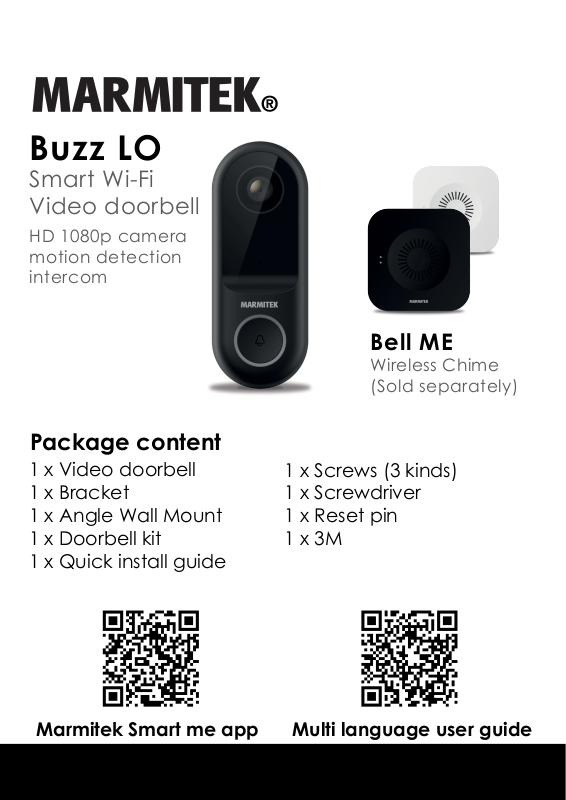

Marmitek Buzz LO User Manual

Buzz LO

Smart Wi-Fi Video doorbell

HD 1080p camera motion detection intercom

Package content

1 x Video doorbell 1 x Bracket 1 x Angle Wall Mount 1 x Doorbell kit 1 x Quick install guide

Bell ME

Wireless Chime (Sold separately)

1 x Screws (3 kinds) 1 x Screwdriver 1 x Reset pin 1 x 3M

Marmitek Smart me app Multi language user guide

(EN) Video doorbell

(EN) Angle wall mount

(EN) Doorbell kit

(EN) Screws and wall plugs (EN) Reset pin

(EN) Screwdriver (EN) 3M double sided tape

(IT) 3M Nastro biadesivo

(EN) User guide

(IT) Guida utente

Set content

(NL) Set inhoud, (DE) Set-Inhalt, (FR) Contenu de l’emballage, (ES) Contenido del embalaje, (IT) Contenuto kit

(NL) Video deurbel (DE) Video Türklingel (FR) Sonnette vidéo (ES) Videoportero (IT) Campanello video

(NL) Hoekbeugel (DE) Eckhalterung (FR) Support d'angle (ES) Soporte de sujeción (IT) Staffa angolare

(NL) Deurbel kit (DE) Türklingelset (FR) Kit de sonnette (ES) Kit de timbre (IT) Kit campanello

(NL) Reset pin (DE) Reset Stift (FR) Broche de réinitialisation (ES) Gancho para resetear (IT) Perno per il riavvio

(NL) 3M dubbelzijdige tape (DE) 3M doppelseitiges Klebeband (FR) Ruban adhésif double face 3M (ES) 3M Cinta adhesiva de dos caras

2 © MARMITEK

(NL) Schroeven en muurpluggen (DE) Schrauben und Dübel (FR) Vis et chevilles (ES) Tornillos y tacos (IT) Viti e tasselli

(NL) Schroevendraaier (DE) Schraubenzieher (FR) Tournevis (ES) Destornillador (IT) Cacciavite

(NL) Gebruiksaanwijzing (DE) Gebrauchsanleitung (FR) Notice d’utilisation (ES) Modo de empleo

Connections

(NL) Aanlsluitingen, (DE) Anschlüsse, (FR) Connexions, (ES) Conexiones, (IT) Collegamenti

Buzz LO

and Bell METM 3

Safety instructions

Please read these instructions thoroughly before you use the device and keep them for future reference.

• This product is not a toy. Keep out of reach of

children.

• Keep batteries out of the reach of children. Dispose of

batteries as chemical waste. Never use old and new batteries or different types of batteries together. Remove the batteries when you are not using the system for a longer period of time. Check the polarity (+/-) of the batteries when inserting them in the product. Wrong positioning can cause an explosion.

• Never open the product: the device may contain parts

with deadly voltage.

• Repairs or service should only be performed by

qualified personnel.

Requirements

This product requires an 8 ~ 16 VAC 50 Hz power source and a stable internet connection (username/password).

Step 1a: Installation with your existing doorbell

1. Switch off the power source and check whether it meets the required supply voltage.

2. Pull two wires to the location where you'd like to place the Buzz LO.

3. Connect the supplied doorbell kit in series to the power supply, but do not yet switch on the power supply.

Warning: not connecting the doorbell kit can cause damage to the Buzz LO.

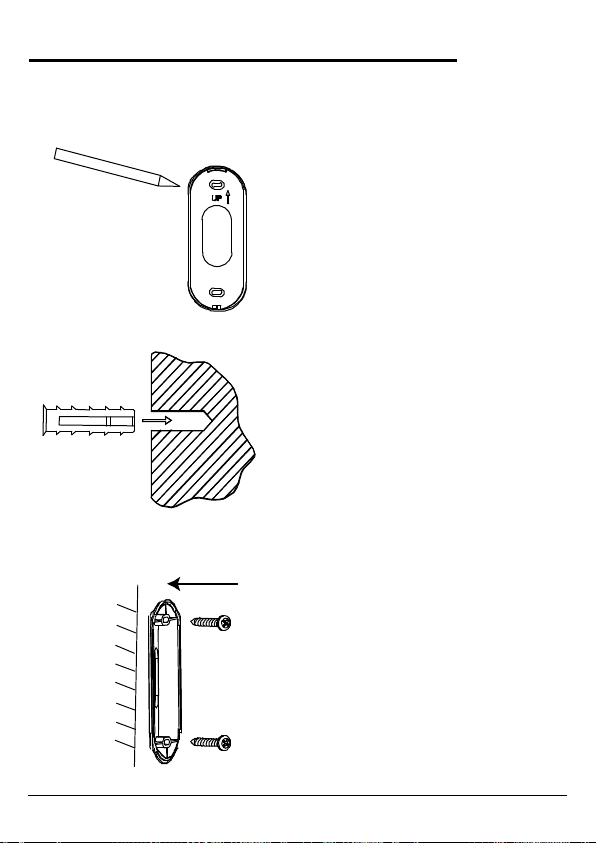

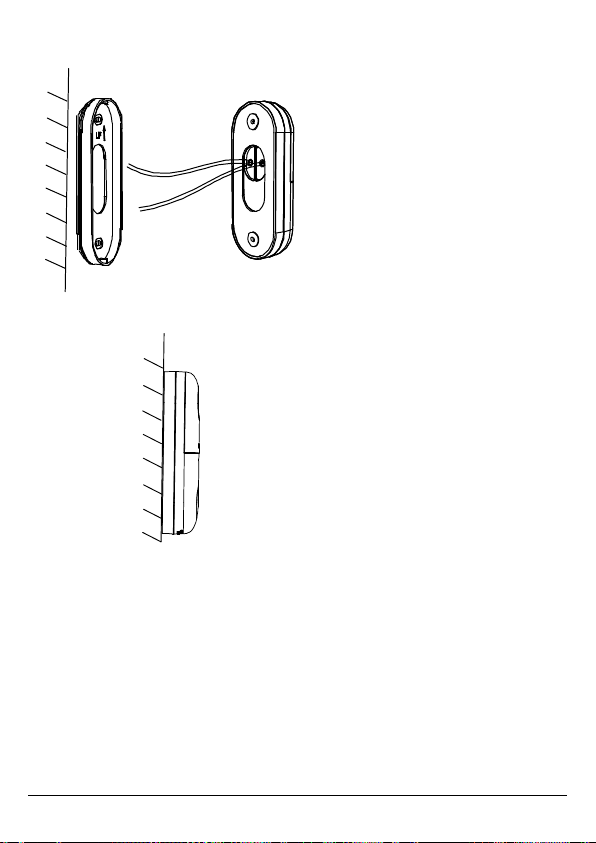

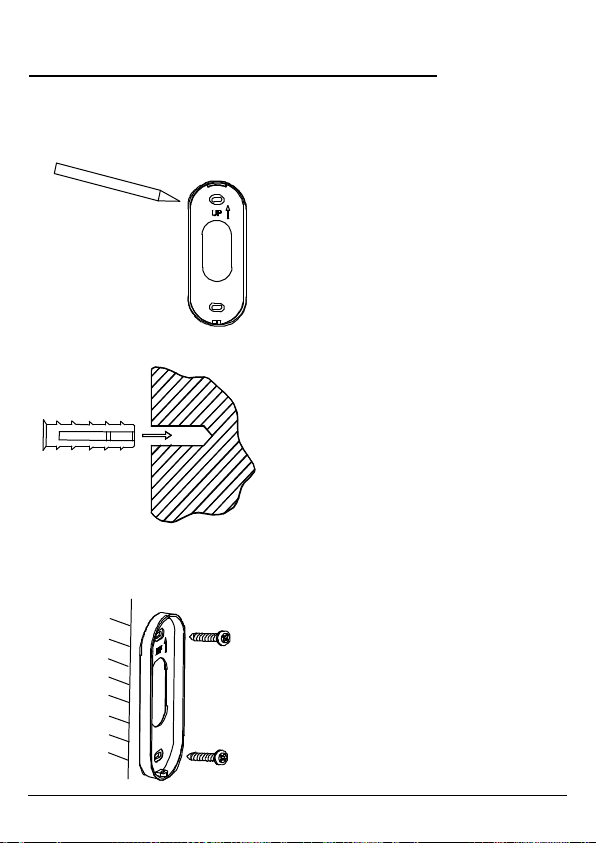

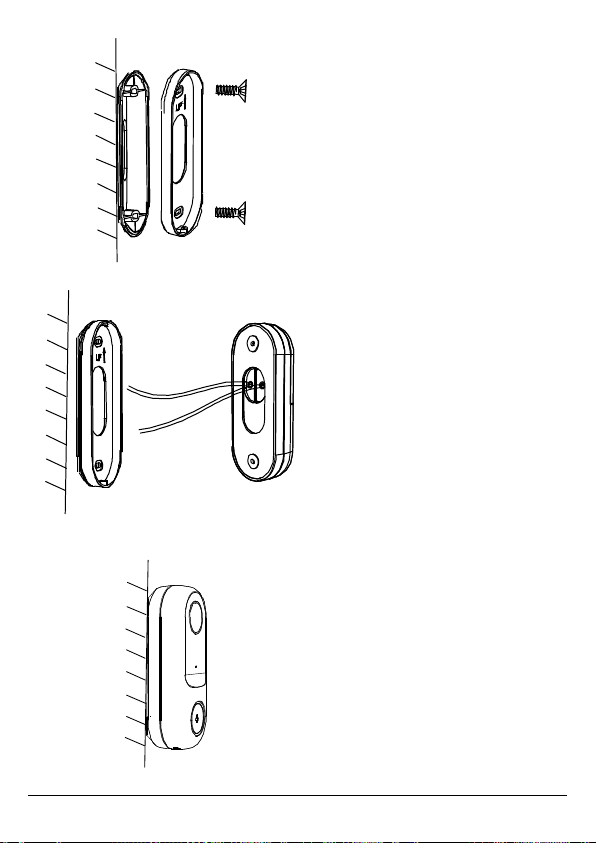

Step 2: Mount the Buzz LO at its location

Install the Buzz LO with or without using the supplied corner bracket. See page 16/18 for a detailed description.

Step 3: Install the Smart me app

1. Download and install the Marmitek Smart me app on your smartphone or tablet.

2. Launch the Smart me app after the installation is complete.

3. Follow the instructions and register for a new account.

Step 4: Installation of the Buzz LO

1. Switch off the power supply to the existing doorbell and check whether it meets the required supply voltage.

2. Remove the existing doorbell push button at the door, the Buzz LO will be connected to it later.

3. Connect the supplied doorbell kit in parallel to the existing mechanical chime, no matter which wire is connected to the + or -. (You may need to temporarily remove the protective cover of your mechanical gong for this.)

Step 1b: Installation using a separate power supply

4 © MARMITEK

1. Connect the Buzz LO to the 2 wires from step 1 and then switch on the power supply (of the existing doorbell or separate power supply).

2. After starting up, the status light will blink rapidly and a tone will be heard. When the light does not blink, press the reset button with the supplied pin for 5-6 seconds.

3. Start the Smart me app on your smartphone or tablet.

4. Click on the + (top right corner) to add a new device. Click on the 'Cameras' category and select the Buzz LO. Check that the status light blinks red rapidly and follow the instructions on the display.

5. Scan the QR code by holding the code 15-20 cm in front of the camera lens and confirm when you hear a beep from the camera. During installation, press the Help button for more information or if the installation fails.

ENGLISH

Step 5 (optional): Installation of the Bell ME wireless chime

The Bell ME wireless chime is sold separately. It is possible to connect multiple wireless gongs to the Buzz LO video doorbell, for example, for use in different rooms.

1. Insert 3 AA batteries into the Bell ME, or power the Bell ME through the micro-USB.

2. Short press the button on the Bell ME to put it into pairing mode. A red light will flash to confirm.

3. Briefly press the button of the (already installed) Buzz LO once. A melody will be played to confirm.

4. Now use the button to set the desired volume.

5. The button allows you to select a different

melody.

Follow the above steps again to connect an additional Bell ME wireless chime (sold separately).

Step 6: Setting the chime type

In the Buzz LO menu you can select which chime type you want to use. Open the Smart me app > select the Buzz LO > select settings (pen in top right) > select 'Bell settings'

• Existing doorbell - ON: notification via Smart me app, the existing doorbell and (if connected) via wireless doorbell (Bell ME).

• Existing doorbell - OFF: notification via Smart me app and (if connected) via wireless doorbell (Bell ME)

Notes regarding the use of the product

• Once the installation is complete, you can operate and configure the video doorbell using the app.

• Please visit our website www.marmitek.com for more information and how to use the Smart me products.

Technical specifications

Declaration of Conformity

Hereby, Marmitek BV, declares that the Buzz LO and Bell ME are in compliance with the essential requirements of the 2014/53/EU Directives. Full Declaration of Conformity is available at www.marmitek.com/en/declarations-of-conformity/

More detailed user guide and instructions are available on our website at www.marmitek.com

and Bell METM 5

Buzz LO

Video resolution 1080p Detection angle 145° Compression H.264 Bandwidth 32 kbit/s ~ 2 Mbit/s Night vision Infrared range up to 5 m Audio 2-way communication IP code IP54 (water resistant) SD card Up to 128 GB, not included Wireless technology Wi-Fi 2.4 GHz and RF 433

Power supply 8 ~ 16 VAC 50/60 Hz,

Standby consumption < 0,5 Watt Operating temperature -20° tot 50°C Dimensions 115 x 45 x 28 mm

Bell ME (available separately) Wireless technology RF 433 MHz Maximum range Up to 80 m LOS (line of

Volume level Adjustable in 4 steps Power supply 3x AA batteries (not

Dimensions 75 x 75 x 30 mm

MHz

adapter not included

sight)

included) or micro USB (cable not included)

Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Dit product is geen speelgoed. Buiten bereik van

kinderen houden.

• Houd batterijen buiten bereik van kinderen. Lever

batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/-): verkeerd inleggen kan explosiegevaar opleveren.

• Het product nooit openmaken: de apparatuur kan

onderdelen bevatten waarop levensgevaarlijke spanning staat.

• Laat reparatie of service alleen over aan deskundig

personeel.

Eisen

Dit product vereist een 8 ~ 16 VAC 50 Hz voedingsbron en een stabiele internetverbinding (gebruikersnaam/wachtwoord).

Stap 1a: Installatie met uw bestaande deurbel

Stap 1b: Installatie op een losse voeding

1. Schakel de voedingsbron uit en controleer of deze voldoet aan de vereiste voedingsspanning.

2. Trek twee draden naar de locatie waar u de Buzz LO wilt plaatsen.

3. Sluit de meegeleverde deurbel kit in serie aan op de voeding, maar schakel de voeding nog niet in.

Waarschuwing: het niet aansluiten van de deurbel kit kan schade aan de Buzz LO veroorzaken.

Stap 2: Monteer de Buzz LO op de locatie

Installeer de Buzz LO met of zonder gebruik van de meegeleverde hoekbeugel. Zie pagina 16/18 voor een uitgebreide omschrijving.

Stap 3: Installeer de Smart me app

1. Download en installeer de Marmitek Smart me app op uw smartphone of tablet.

2. Start de Smart me app nadat de installatie is voltooid.

3. Volg de instructies en registreer je voor een nieuw account.

Stap 4: Installatie van de Buzz LO

1. Schakel de voeding van de bestaande deurbel uit en controleer of deze voldoet aan de vereiste voedingsspanning.

2. Verwijder de bestaande deurbel drukker bij de deur, hier wordt later de Buzz LO op aangesloten.

3. Sluit de meegeleverde deurbel kit parallel aan op de bestaande mechanische gong, het maakt niet uit welke draad op de + of – aangesloten wordt. (mogelijk moet u hiervoor de beschermkap van uw mechanische gong tijdelijk demonteren).

6 © MARMITEK

1. Sluit de Buzz LO aan op de 2 draden uit stap 1 en schakel daarna de voeding in (van de bestaande deurbel of losse voeding).

2.Na het opstarten zal het statuslicht snel gaan knipperen en er is een toon te horen. Wanneer het lampje niet knippert, druk dan 5-6 seconden op de resetknop met de meegeleverde pin.

3. Start de Smart me app vanaf uw smartphone of tablet.

4. Klik op de + (rechterbovenhoek) om een nieuw apparaat toe te voegen. Klik op categorie ‘Camera’s’
