BOOM

BOOMBOOM 430

OOM 43

USER MANUAL 3

GEBRAUCHSANLEITUNG 13

GUIDE UTILISATEUR 23

MODO DE EMPLEO 33

MANUALE D’ISTRUZIONI 43

GEBRUIKSAANWIJZING 53

ENGLISH

SAFETY WARNINGS

x To prevent short circuits, this product should only be

used inside and only in dry spaces. Do not expose the components to rain or moisture. Do not use the product close to a bath, swimming pool, etc.

x Do not expose the components of your system to

extremely high temperatures or bright light sources.

x In case of improper usage or if you have altered and

repaired the product yourself, all guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified. Marmitek does not accept responsibility for additional damage other than what is covered by the legal product responsibility.

x This product is not a toy. Keep out of reach of children. x Avoid using headphones/speakers with the volume

turned up for an extended period of time. Doing so may damage your hearing. It is advisable to keep the volume at a moderate level at all times.

x Do not open the product: the device may contain live

parts. The product should only be repaired or serviced by a qualified expert.

x Only connect the adapter to the mains after checking

whether the mains voltage is the same as the values on the identification tags. Never connect an adapter or power cord when it is damaged. In that case, contact your supplier.

x Disconnect the AC/DC Power Adapter from the mains,

when this device is not in use for a prolonged period of time.

BOOMBOOM 430

TABLE OF CONTENTS

SAFETY WARNINGS.............................................................. 3

TABLE OF CONTENTS .......................................................... 4

INTRODUCTION ..................................................................... 5

SET CONTENTS..................................................................... 5

ATTACHING THE ANTENNA ................................................. 6

CONNECTING YOUR SPEAKERS ........................................ 7

CONNECTING THE POWER ADAPTER ............................... 8

PAIRING AND CONNECTING ................................................ 9

RECONNECTING TO THE AMPLIFIER ................................. 9

FREQUENTLY ASKED QUESTIONS ................................... 10

TECHNICAL DATA ............................................................... 11

COPYRIGHTS....................................................................... 12

ENGLISH

INTRODUCTION

Congratulations on your purchase of the Marmitek BoomBoom 430. This amplifier contains advanced audio amplification technology which provides the audio quality of analogue amplifiers at a superior signal-to-noise ratio and low audio distortion while at the same time offering an extremely small size and high power efficiency. This Bluetooth audio device with built-in amplifier allows you to play music from a sound source that is equipped with Bluetooth technology on your passive speakers without having to connect the source using cables. This could involve a PC or a laptop that has a Bluetooth USB dongle, a mobile telephone that supports Bluetooth, an Android telephone, an Android Tablet, an iPhone an iPad or a Mac. You can then organise your music via the sound source without having to walk over to the sound system. The BoomBoom 430 has sufficient range, allowing you to organise your music in the same or in an adjoining room.

• Stream your music via Bluetooth to your passive speakers.

• Listen to music or internet radio from your smartphone or (tablet) PC on your passive speakers (wirelessly).

• Suitable for all Bluetooth® enabled sound sources such as iPhone, Android phone, iPad, etc.

SET CONTENTS

1 x BoomBoom 430, universal Bluetooth wireless stereo

audio amplifier

1 x Power adapter 1 x Antenna 1 x Set of instructions in English, German, French, Spanish, Italian, Dutch.

BOOMBOOM 430

ATTACHING THE ANTENNA

The antenna can swivel to other angles.

Turn the cap clockwise to fasten the antenna

Antenna

ENGLISH

CONNECTING YOUR SPEAKERS

The BoomBoom 430 connects to regular passive loudspeakers via regular speaker cables (not included). Observe the correct polarity when connecting the speakers.

BOOMBOOM 430

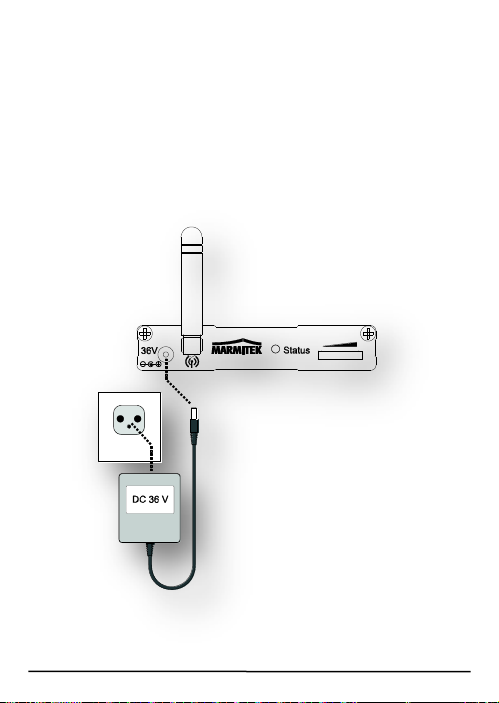

CONNECTING THE POWER ADAPTER

• Turn the amplifier volume control to minimum prior to connecting or disconnecting the amplifier as this may cause loud clicks which can damage your speakers.

• Connect the AC adapter with the amplifier BEFORE plugging the AC adapter into an outlet to avoid spark generation!

ENGLISH

PAIRING AND CONNECTING

The Bluetooth amplifier must be paired with your Bluetoothenabled device in order to be able to stream audio. To pair the amplifier, power up the amplifier. Then go to the wireless settings of your Bluetooth device and select "Scan for Bluetooth devices". If in Windows, select "Add New Device" in the Bluetooth tab. Once the amplifier is shown as a headset with the name "BoomBoom 430", confirm the pairing on your device. Next your Bluetooth device will automatically connect to the

amplifier. If it doesn‘t, manually select "Connect". If streaming

from Windows, note that Windows will install drivers during the pairing. Manually connect to the amplifier by right-clicking the headset symbol and selecting "Connect" if Windows does not connect automatically. After the pairing is complete, the status LED will be on and audio can be streamed to the amplifier from your device.

RECONNECTING TO THE AMPLIFIER

If the amplifier or your device is switched off, the connection will be dropped. When the amplifier is switched back on, you can manually reconnect to the amplifier by revisiting the Bluetooth settings of your device. Then simply select the amplifier and select “Connect". The audio streaming will resume. In Windows, right-click the headset symbol and select "Connect".

BOOMBOOM 430

FREQUENTLY ASKED QUESTIONS

No Sound

x Ensure the AC adaptor is fully inserted into the AC outlet

and the power connection input on the BoomBoom 430.

x Ensure the BoomBoom 430 and Bluetooth device has

been paired up.

x The volume of the BoomBoom 430 is too low. Adjust the

volume to an appropriate level.

Distorted sound

x Ensure the volume level of the BoomBoom 430 is

adjusted properly.

x The BoomBoom 430 is too far away from the Bluetooth

device. Move them closer together.

Do you have other questions that have not been resolved by the above information? Please go to www.marmitek.com

ENGLISH

TECHNICAL DATA

General specifications

Supply voltage: 100-240VAC 36V 2500mA Output Power 2 x 40 W (rms) Range Up to 10 metres with Class

Up to 30 metres with Class

Frequency response 20 Hz - 20 kHz Dynamic range typ. 95 dBA Total harmonic distortion (THD+N) 0.04 % @ 20 W, 1 kHz Idle Power Consumption: < 2W Power efficiency 93% Channel separation 77 dB LED Link Antenna extern, omnidirectional Antenna Gain 2 dBi Antenna Port Impedance 50 ohm weight 110 grams size (W x D x H) 91 x 86 x 19 mm Operation temperature - 5 - +40°C Storage temperature -10 - +55°C

Bluetooth

Bluetooth Frequency 2.402GHz~2.480GHz ISM

Bluetooth version 3.0 Supported Bluetooth profiles: A2DP, AVRCP Supported Codec SBC (sub band codec) Bluetooth Class II

In order to continue improving the product, Marmitek reserves the right to change specifications and/or designs without prior notice.

BOOMBOOM 430

2 source.

1 source.

Band

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal

disposed of separately from regular household waste streams. It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the product.

waste. The symbol indicates that this product should be

COPYRIGHTS

Marmitek is a trademark of Pattitude B.V.

Every effort has been made to ensure that the information in this manual is accurate. Marmitek is not responsible for printing or clerical errors. Copyright and all other proprietary rights in the content (including but not limited to model numbers, software, audio, video, text and photographs) rests with Marmitek B.V. Any use of the Content, but without limitation, distribution, reproduction, modification, display or transmission without the prior written consent of Marmitek is strictly prohibited. All copyright and other proprietary notices shall be retained on all reproductions. Other company and product names mentioned herein may be trademarks of their respective companies. Mention of third-party products is for informational purposes only and constitutes neither an endorsement nor a recommendation. Marmitek assumes no responsibility with regard to the performance or use of these products.

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN

THE NETHERLANDS

DEUTSCH

SICHERHEITSHINWEISE

x Um Kurzschluss vorzubeugen, dieses Produkt bitte

ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

x Setzen Sie die Komponente Ihres Systems nicht extrem hohen

Temperaturen oder starken Lichtquellen aus.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern

halten.

x Um Gehörschäden zu vermeiden, sollten Sie nicht über längere

Zeit mit großer Lautstärke hören!

x Das Produkt niemals öffnen: Das Gerät kann Teile enthalten,

worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

x Schließen Sie den Netzadapter erst dann an das Stromnetz an,

nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

x Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose,

wenn Sie das Gerät längere Zeit nicht nutzen.

BOOMBOOM 430

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE .................................................... 13

INHALTSVERZEICHNIS ....................................................... 14

EINFÜHRUNG ...................................................................... 15

VERPACKUNGSINHALT ...................................................... 15

ANTENNE BEFESTIGEN ..................................................... 16

LAUTSPRECHER ANSCHLIESSEN .................................... 17

SPEISUNGSADAPTER ANSCHLIESSEN ........................... 18

PAIRING (PAARUNG) UND EINE VERBINDUNG

HERSTELLEN ....................................................................... 19

ERNEUT EINE VERBINDUNG MIT DEM VERSTÄRKER

HERSTELLEN ....................................................................... 19

HÄUFIG GESTELLTE FRAGEN ........................................... 20

TECHNISCHE ANGABEN .................................................... 21

DEUTSCH

EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Marmitek BoomBoom 430. Dieser Verstärker enthält eine innovative Audioverstärkungstechnologie, die die Audioqualität von Analogverstärkern mit beispiellosem Signal/Rauschverhältnis und sehr wenig Verzerrung liefert, das alles jedoch in extrem kleinem Format und mit hoher Leistungseffizienz. Mit diesem Bluetooth Audiogerät mit eingebautem Verstärker spielen Sie Musik auf passiven Lautsprechern von einer Bluetooth fähigen Musikquelle ab, ohne diese mit Kabeln verbinden zu müssen. Das kann beispielsweise ein PC oder Laptop mit Bluethooth USB-Dongle sein, ein Bluetooth fähiges Mobiltelefon, ein Android-Telefon oder –Tablet, ein iPhone, iPad oder Mac. Sie können daraufhin Ihre Musik über die Musikquelle organisieren, ohne zum Tonträger laufen zu müssen. Der Bereich des BoomBoom 430 reicht aus, um die Musik in demselben oder einem angrenzenden Zimmer organisieren zu können.

• Musik über Bluetooth zu passiven Lautsprechern streamen

• Hören Sie Musik oder Internetradio auf Ihrem Smartphone oder (Tablet) PC über passive Lautsprecher (drahtlos).

• Geeignet für alle Bluetooth® fähigen Tonquellen wie iPhone, Android Telefon, iPad usw..

VERPACKUNGSINHALT

1 x BoomBoom 430, universeller, drahtloser Bluethooth

Stereo Audioverstärker

1 x Speisungsadapter: 1 x Antenne 1 x Satz Gebrauchsanleitungen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch

BOOMBOOM 430

ANTENNE BEFESTIGEN

Die Antenne kann anders ausgerichtet werden.

Drehen Sie im Urzeigersinn, um die Antenne festzudrehen.

Antenne

DEUTSCH

LAUTSPRECHER ANSCHLIESSEN

Der BoomBoom 430 wird über herkömmliche Lautsprecherkabel (nicht enthalten) an reguläre, passive Lautsprecher angeschlossen. Achten Sie beim Anschluss der Lautsprecher auf die richtige Polarität.

BOOMBOOM 430

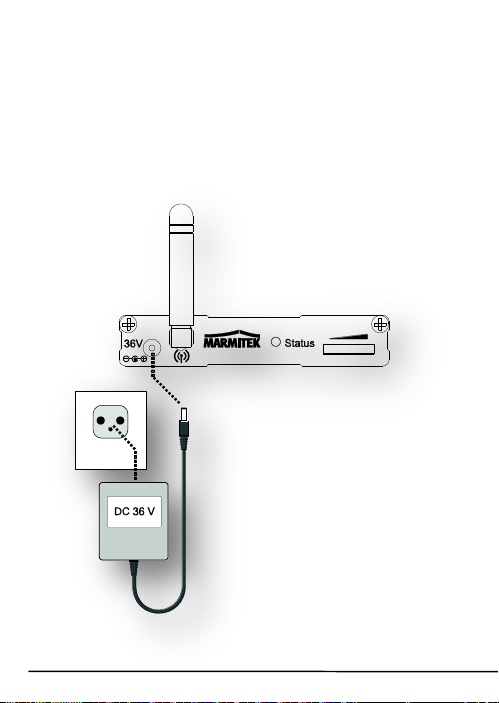

SPEISUNGSADAPTER ANSCHLIESSEN

• Um Schäden an den Lautsprechern zu begegnen, drehen Sie den Lautstärkeregler auf minimale Lautstärke, bevor Sie den Verstärker anschließen oder lösen, da dieses ein lautes Klicken verursachen kann.

• Um elektrischen Funken zu begegnen, schließen Sie den Wechselstromadapter an den Verstärker an, BEVOR Sie diesen mit einer Steckdose verbinden!

DEUTSCH

PAIRING (PAARUNG) UND EINE VERBINDUNG HERSTELLEN

Um Audiodaten streamen zu können, muss der Bluetooth Verstärker mit einem Bluetooth fähigen Gerät gepaart werden. Schalten Sie den Verstärker ein, um diesen paaren zu können. Gehen Sie nun zu den drahtlosen Einstellungen des

Bluetooth Geräts und wählen Sie “Scannen nach Bluetooth Geräten“. Wählen Sie unter Windows im Bluetooth Index “Neues Gerät hinzufügen“.

Bestätigen Sie die Kopplung auf Ihrem Gerät, sowie der Verstärker als ein Headset mit dem Namen "BoomBoom 430" wiedergegeben wird. Daraufhin wird das Bluetooth Gerät automatisch mit dem Verstärker verbunden. Sollte das nicht

der Fall sein, dann wählen Sie manuell "Verbinden“. Sie

müssen beim Streaming von Windows berücksichtigen, dass Windows während des Paarens Steuerungsprogramme installieren wird. Stellen Sie, wenn Windows nicht automatisch eine Verbindung mit dem Verstärker herstellt, manuell eine Verbindung her, indem Sie mit der rechten Maustaste auf das Headset-Symbol klicken und "Verbinden“ wählen. Nachdem die Paarung vollendet ist, wird die Status-LED aufleuchten und kann ein Audiosignal von Ihrem Gerät zum Verstärker gestreamd werden.

ERNEUT EINE VERBINDUNG MIT DEM VERSTÄRKER HERSTELLEN

Die Verbindung wird unterbrochen, wenn der Verstärker oder Ihr Gerät ausgeschaltet ist. Wird der Verstärker wieder eingeschaltet, dann können Sie manuell Verbindung mit dem Verstärker machen, indem Sie erneut zu den Bluetooth Einstellungen Ihres Gerätes gehen. Wählen Sie daraufhin

BOOMBOOM 430

einfach den Verstärker aus und tippen Sie auf "Verbinden“.

Das Streaming des Audiosignals wird wieder aufgenommen. Klicken Sie in Windows mit der rechten Maustauste auf das Kopfhörersymbol und wählen Sie "Verbinden".

HÄUFIG GESTELLTE FRAGEN

Kein Ton

x Überprüfen Sie, ob der Wechselstromadapter richtig an

die Steckdose und den Eingang für den Stromanschluss des Senders angeschlossen ist.

x Überprüfen Sie, ob das Pairing zwischen BoomBoom

430 und Bluetooth Gerät stattgefunden hat.

x Passen Sie die Lautstärke an ein geeignetes Niveau an,

wenn die Lautstärke des BoomBoom 430 zu leise ist.

Verzerrter Ton

x Überprüfen Sie, ob die Lautstärke des BoomBoom 430

richtig eingestellt ist.

x Stellen Sie den BoomBoom 430 näher an das Bluetooth

Gerät, wenn die Entfernung zwischen den beiden Geräten zu groß ist.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann auf www.marmitek.com

DEUTSCH

TECHNISCHE ANGABEN

Allgemeine Angaben

Speisung: 100-240VAC 36V 2500mA Ausgangsleistung 2 x 40W (rms) Reichweite bis 10 Meter mit Class 2

bis 30 Meter mit einer Class

Frequenzbereich 20Hz … 20kHz Dynamikumfang nom. 95 dBA Gesamte Harmonische Verzerrung (THD+N) 0,04%@20W, 1kHz Stromverbrauch im Stand-by < 2W Energieeffizienz 93% Kanaltrennung 77dB LED Link Antenne extern, omnidirektional Antennenverstärkung 2dBi Impedanz Antennenanschluss 50 Ohm Gewicht 110 Gramm Maßangaben (B x T x H) 91 x 86 x 19 mm Betriebstemperatur - 5°C - +40°C Lagerung - 10°C - +55°C Bluetooth Bluetooth Frequenz 2.402GHz~2.480GHz ISM

Bluetooth Ausführung 3.0 Unterstützte Bluetooth Profile A2DP, AVRCP Unterstützte Codecs SBC (Teilband Codierung) Bluetooth Klassifikation II

Hinsichtlich weiterer Produktverbesserungen behält sich Marmitek das Recht vor, Spezifikationen und/oder Entwürfe ohne vorherige Ankündigung zu ändern.

BOOMBOOM 430

Quelle

1 Quelle

Band

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem

Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

Marmitek BV ist ein Warenzeichen von Pattitude BoomBoom 430™ ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in diesem Handbuch erwähnten Markenund Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

MARMITEK BV - PO BOX 4257 - 5604 EG EINDHOVEN – NIEDERLANDE

FRANÇAIS

CONSIGNES DE SÉCURITÉ

x Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à

l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.

x Ne pas exposer les composants de votre système à des

températures extrêmement élevées ou à des sources de lumières trop fortes.

x La garantie n'est plus valable en cas d'usage inapproprié, de

modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.

x Ce produit n'est pas un jouet. Tenir hors de portée des enfants. x Evitez d’utiliser le casque à fort volume de façon prolongée, vous

risqueriez de provoquer des lésions irréversibles de votre système auditif. Il est recommandé de maintenir le volume à un niveau modéré.

x Ne jamais ouvrir le produit : L'appareil peut contenir des

éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.

x Ne brancher l’adaptateur secteur sur le réseau électrique

qu’après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais

brancher un adaptateur secteur ou un câble d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre revendeur.

x Débranchez l'adaptateur AC/DC de la prise de courant lorsque

celui-ci n'est pas utilisé pendant une longue période.

BOOMBOOM 430

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ................................................ 23

TABLE DES MATIÈRES ....................................................... 24

INTRODUCTION ................................................................... 25

CONTENU DE L'EMBALLAGE ............................................. 26

FIXATION DE L'ANTENNE ................................................... 26

RACCORDEMENT DES ENCEINTES ................................. 27

RACCORDEMENT DE L'ADAPTATEUR SECTEUR ........... 28

APPAIRAGE ET CONNEXION ............................................. 29

RECONNEXION AVEC L'AMPLIFICATEUR ........................ 29

FOIRE AUX QUESTIONS ..................................................... 30

CARACTÉRISTIQUES TECHNIQUES ................................. 31

FRANÇAIS

INTRODUCTION

Félicitations pour l'achat du Marmitek BoomBoom 430. Cet amplificateur dispose d'une technologie d'amplification audio avancée qui offre la qualité audio des amplificateurs analogiques avec un signal/rapport signal sur bruit supérieur et une faible distorsion audio, mais ce en très petite taille et à haute efficacité de puissance. Cet appareil audio Bluetooth avec amplificateur intégré vous permet d'écouter de la musique en provenance d'une source audio dotée de la technologie Bluetooth sur des enceintes passives, sans avoir besoin de les relier par des câbles. Cela peut être par exemple un PC ou un ordinateur portable dotés d'un dongle USB Bluetooth, un téléphone mobile qui supporte le Bluetooth, un téléphone Android, une tablette Android, un iPhone, un iPad ou un Mac. Vous pouvez ensuite régler votre musique par le biais de la source audio, sans avoir besoin de vous déplacer jusqu'au système de sonorisation. Le BoomBoom 430 a une portée suffisante de sorte que vous pouvez régler la musique dans la même pièce ou dans une pièce adjacente.

• Diffusez de la musique vers des enceintes passives par

le biais de Bluetooth.

• Écoutez de la musique ou la radio internet depuis votre

Smartphone ou votre (tablette) PC par le biais d'enceintes passives (sans fil).

• Convient pour toutes les sources audio Bluetooth® tels

que iPhone, téléphone Android, iPad etc..

BOOMBOOM 430

CONTENU DE L'EMBALLAGE

L'antenne peut être tournée sous d'autres angles.

Tournez dans le sens des aiguilles d'une montre pour

fixer l’antenne.

Antenne

1 x BoomBoom 430, amplificateur audio universel stéréo

Bluetooth sans fil 1 x Adaptateurs secteur 1 x Antenne 1 x Manuel d'utilisation en anglais, allemand, français, italien, néerlandais.

FIXATION DE L'ANTENNE

FRANÇAIS

RACCORDEMENT DES ENCEINTES

Le BoomBoom 430 est raccordé à des enceintes passives standard par le biais de câbles d'enceintes standard (non fournis). Respectez la polarité lors du raccordement des enceintes.

BOOMBOOM 430

RACCORDEMENT DE L'ADAPTATEUR SECTEUR

• Baissez le réglage du volume de l'amplificateur au

minimum avant de raccorder l'amplificateur ou avant de

le débrancher, car cela pourrait provoquer de forts

déclics qui pourraient endommager les enceintes.

• Raccordez l'adaptateur secteur à l'amplificateur AVANT

de brancher l'adaptateur secteur sur une prise de

courant, afin d'éviter des étincelles!

FRANÇAIS

APPAIRAGE ET CONNEXION

Pour diffuser de l'audio, l'amplificateur Bluetooth doit être appairé avec l'appareil compatible Bluetooth. Allumez l'amplificateur afin de pouvoir l'appairer. Allez ensuite sur les paramètres sans fil de l'appareil Bluetooth et sélectionnez « Recherche d'appareils Bluetooth ». Sélectionnez dans Windows « Ajouter un nouveau périphérique » dans l'onglet Bluetooth. Validez l'appairage de votre appareil dès que l'amplificateur est affiché comme un casque nommé : « BoomBoom 430 ». L'appareil Bluetooth se connecte ensuite automatiquement à l'amplificateur. Si non, sélectionnez alors manuellement « Connexion ». Lors de la diffusion à partir de Windows vous devez tenir compte que Windows installera des pilotes pendant l'appairage. Si Windows ne se connecte pas automatiquement connectez manuellement l'amplificateur en cliquant avec le bouton droit de la souris sur l'icône casque et en sélectionnant « Connexion ». Une fois l'appairage terminé, le voyant LED de statut s'allume et l'audio peut être diffusé vers l'amplificateur depuis votre périphérique.

RECONNEXION AVEC L'AMPLIFICATEUR

Si l'amplificateur ou votre appareil est désactivé, la connexion est coupée. Lorsque l'amplificateur est de nouveau activé, vous pouvez établir la connexion manuellement avec l'amplificateur en allant à nouveau sur les paramètres Bluetooth du périphérique. Sélectionnez ensuite tout simplement l'amplificateur et choisissez « Connexion ». La diffusion audio recommence. Cliquez dans Windows avec le bouton droit de la souris sur l'icône casque et en sélectionnez « Connexion ».

BOOMBOOM 430

FOIRE AUX QUESTIONS

Pas de son

x Assurez-vous que l'adaptateur de courant alternatif soit

bien raccordé à la prise de courant et sur l'entrée

d'alimentation du transmetteur. x Assurez-vous que l'appairage entre le BoomBoom 430 et

l'appareil Bluetooth soit effectif.

x Assurez-vous que le BoomBoom 430 soit allumé. x Si le volume du Boom Boom 430 est trop faible, réglez le

volume à un niveau approprié. Son déformé x Assurez-vous que le volume du haut-parleur soit bien

réglé. x Si le BoomBoom 430 est trop éloigné de l'appareil

Bluetooth, rapprochez-le.

Les informations ci-dessus n'ont pas répondu à vos questions? Veuillez consulter le site internet

www.marmitek.com.

FRANÇAIS

CARACTÉRISTIQUES TECHNIQUES

Spécifications générales

Tension d'alimentation : 100-240VAC 36V 2500mA Puissance de sortie 2 x 40W (rms) Portée : jusqu'à 10 mètres avec une

Jusqu'à 30 mètres avec une

Plage de fréquence : 20Hz - 20kHz. Portée dynamique nom. 95 dBA Distorsion Harmonique Totale (THD+N) 0,04%@20W, 1kHz Consommation énergétique en veille < 2W Efficacité énergétique 93% Séparation des Canaux 77dB LED Lien Antenne externe, omnidirectionnelle Gain d'antenne : 2 dBi Impédance du port d'antenne 50 ohm Poids : 110 gram Dimensions (L x P x H) 91mm x 86mm x 19mm Température de fonctionnement - 5°C - +40°C Température de stockage - 10°C - +55°C

Bluetooth

Fréquence Bluetooth bande ISM

Version Bluetooth : 3.0 Profils Bluetooth pris en charge : A2DP, AVRCP Codec pris en charge : SBC, (subband codec) Classe Bluetooth II

En vue d'améliorer encore plus le produit, Marmitek se réserve le droit de modifier sans préavis les spécifications et/ou la conception.

BOOMBOOM 430

source Classe 2.

source Classe 1.

2.402GHz~2.480GHz

Informations environnementales pour les clients de l’Union

La directive européenne 2002/96/CE exige que l’équipement sur lequel

est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les

pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit

où vous avez acheté le produit.

soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression.

Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni

de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et

au fonctionnement de ces produits.

MARMITEK BV - PO BOX 4257 - 5604 EG EINDHOVEN – PAYS-BAS

européenne

DROITS D'AUTEUR

ESPAÑOL

AVISOS DE SEGURIDAD

x Para evitar un cortocircuito, este producto solamente se usa en

casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.

x No exponga los componentes del sistema a temperaturas

extremamente altas o a focos de luz fuertes.

x En caso de uso indebido o modificaciones y reparaciones

montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.

x Este producto no es un juguete. Asegúrese de que está fuera del

alcance de los niños.

x Evitar el uso de audífonos con niveles de volumen alto por

periodos largos de tiempo. Hacerlo puede dañar su audición. Es recommendable mantener un nivel de volumen moderado en todo momento.

x Nunca abra el producto: Puede contener piezas que se

encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.

x No conecte el adaptador de red a la red de alumbrado antes de

que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

x Quite el adaptador de corriente AC/DC de la toma si no usa el

dispositivo durante mucho tiempo.

BOOMBOOM 430

CONTENIDO

AVISOS DE SEGURIDAD .................................................... 33

CONTENIDO ......................................................................... 34

INTRODUCCIÓN .................................................................. 35

CONTENIDO DEL EMBALAJE ............................................. 35

SUJETAR LA ANTENA ......................................................... 36

CONECTAR LOS ALTAVOCES ........................................... 37

CONECTAR EL ADAPTADOR DE ALIMENTACIÓN ........... 38

EMPAREJAR Y ESTABLECER LA CONEXIÓN .................. 39

ESTABLECER LA CONEXIÓN CON EL AMPLIFICADOR DE

NUEVO .................................................................................. 39

PREGUNTAS FRECUENTES............................................... 40

DATOS TÉCNICOS .............................................................. 41

ESPAÑOL

INTRODUCCIÓN

Felicidades por la compra del Marmitek BoomBoom 430. Este amplificador emplea una tecnología de amplificación de audio muy avanzada. Ofrece la misma calidad de sóndido como un amplificador análogo, tiene una estupenda relación señal/ruido y una distorsión muy baja. Tiene las dimensiones pequeñas y una alta eficiencia energética. Este dispositivo Bluetooth con amplificador incorporado permite la reproducción de música guardada en cualquier fuente de audio Bluetooth por altavoces pasivos sin conectar cables. Fuentes de audio pueden ser un ordenador o un portátil con un dongle USB, un móvil que tiene Bluetooth, un teléfono o una tableta Android, un iPhone, iPad o Mac. La música se controla directamente en la fuente de audio sin necesidad de levantarse para ajustarla en el equipo. El BoomBoom 430 tiene un alcance bastante amplio para controlar la música también desde la habitación vecina.

• Transmite música por Bluetooth a altavoces pasivos.

• Escucha inalámbricamente música o radio en internet

desde un smartphone u ordenador (tableta) por altavoces pasivos.

• Apto para todos los fuentes de audio Bluetooth® como

iPhone, teléfono Android, iPad etc.

CONTENIDO DEL EMBALAJE

1 x BoomBoom 430, universal amplificador Bluetooth de

audio stereo con tecnología inalámbrica 1 x adaptador de alimentación AC/DC 1 x Antena 1 x juego de instrucciones en Inglés, Alemán, Francés, Español, Italiano y Holandés.

BOOMBOOM 430

SUJETAR LA ANTENA

La antena se puede girar y ajustar a varios ángulos.

Gira en el sentido de las agujas del reloj para sujetar la antena

Antena

ESPAÑOL

CONECTAR LOS ALTAVOCES

El BoomBoom 430 se conecta con los altavoves pasivos estándares usando cables para altavoces estándares (no suministrados). Fijése en la polaridad al conectar los cables.

BOOMBOOM 430

CONECTAR EL ADAPTADOR DE ALIMENTACIÓN

• Baja el volúmen del amplificador al mínimo antes de

conectar o soltar el amplificador porque de otra manera

los clics que se producen pueden estropear los

altavoces.

• ¡Conecta el adaptador de alimentación AC/DC con el

amplificador ANTES de enchufarlo en una toma de

corriente para evitar la formación de chispas!

ESPAÑOL

EMPAREJAR Y ESTABLECER LA CONEXIÓN

Para el streaming de audio es necesario emparejar el amplificador Bluetooth con el dispositivo Bluetooth. Enciende el amplificador. A continuación abre la lista de ajustes inalámbricos del dispositivo Bluetooth y selecciona "Escanear por dispositivos Bluetooth". En Windows abre la pestaña Bluetooth y selecciona "Añadir nuevo dispositivo". Cuando se indica el amplificador visualizado como audífono con la denominación "BoomBoom 430" establece el acoplamiento. El dispositivo Bluetooth establece automáticamente la conexión con el amplificador. Cuando no se realice la conexión automáticamente, seleccione "Conectar". Cuando realiza el streaming en Windows hay que tener en cuenta que Windows instala programas de configuración durante el proceso de emparejamiento. Cuando Windows no establece la conexión automáticamente, haz clic en el símbolo de auriculares con el botón derecho del ratón y selecciona "Conectar". Cuando se ha realizado el emparejamiento, el LED de estado resplandece. Ahora puede transmitir el audio desde el dispositivo al amplificador.

ESTABLECER LA CONEXIÓN CON EL AMPLIFICADOR DE NUEVO

Cuando se apaga el amplificador o el dispositivo, la conexión se corta. Cuando el amplificador se enciende de nuevo, abre los ajustes Bluetooth del dispositivo y establece la conexión. Selecciona el aplificador y haz clic en "Conectar". El streaming de audio está activado. En Windows haz clic en el símbolo de auriculares con el botón derecho del ratón y selecciona "Conectar".

BOOMBOOM 430

PREGUNTAS FRECUENTES

No hay sonido

x Compruebe si el adaptador de alimentacion está bien

enchufado en la toma de corriente y en la entrada de

corriente del emisor. x Compruebe si se ha producido el emparejamiento entre

el BoomBoom 430 y el dispositivo Bluetooth.

x Compruebe si el BoomBoom 430 está ENCENDIDO. x Si el volumen del BoomBoom 430 es demasiado bajo,

regule el volumen hasta un nivel adecuado.

Ruido anómalo

x Compruebe si el volumen del altavoz está bien ajustado. x Si el BoomBoom 380 está demasiado lejos del

dispositivo Bluetooth, colóquelo más cerca.

¿Tiene más o otras preguntas? Visite www.marmitek.com.

ESPAÑOL

DATOS TÉCNICOS

Especificaciones generales

Fuente de alimentación: 100-240 VAC 36 V 2500mA Potencia de salida 2 x 40 W (rms) Alcance hasta 10 metros con fuente

Hasta 30 metros con fuente

Frecuencia 20 Hz – 20 kHz Alcance dinámico 95 dBA nom. Distorsión armónica total (THD+N) 0,04 %@20 W,

Consumo energético en reposo: < 2 W Eficiencia energética 93 % Separación de canales 77 dB LED Link Antena externs, omnidireccional Alcance antena 2 dBi Impedancia puerto antena 50 Ω Peso 110 g Dimensiones (A x P x A) 91 x 86 x 19 mm Temperatura de funcionamiento 5°C - +40° C Temperatura de almacenamiento - 10°C - +55° C

Bluetooth

Frecuencia Bluetooth 2,402 GHz ~ 2,480 GHz

Versión Bluetooth 3.0 Perfiles Bluetooth compatibles: A2DP, AVRCP Códecs compatibles SBC (subband codec) Bluetooth Clase II

Respecto a posibles mejoras Marmitek se reserva el derecho de cambiar las especificaciones y/o diseños sin previo aviso.

BOOMBOOM 430

de Clase 2

de Clase 1

1 kHz

banda ISM

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse

junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

DERECHOS DE PROPIEDAD INTELECTUAL

Marmitek es una marca registrada de Pattitude BV

BoomBoom 430™ es una marca registrada de Marmitek BV. Todos los derechos

reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en él aparece. Marmitek no se responsabiliza de los posibles errores de impresión o copia. Propiedades intelectuales y todos los demás derechos de propiedad al contenido (incluso pero no limitado a números de modelos, software, audio, video, texto y fotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo aviso en forma escrita por Marmitek es estrictamente prohibido. Todos los derechos de propiedad intelectual y otros derechos de propiedad son aplicables a todas las reproducciones. Los nombres de otras empresas y productos mencionados en este manual pueden ser marcas comerciales de sus respectivas empresas. La mención de productos de terceras partes tiene únicamente propósitos informativos y no constituye aprobación ni recomendación. Marmitek declina toda responsabilidad referente al uso o el funcionamiento de estos productos.

MARMITEK BV - PO BOX 4257 - 5604 EG EINDHOVEN – PAÍSES BAJOS

ITALIANO

PRECAUZIONI DI SICUREZZA

x Per evitare il pericolo di cortocircuito utilizzare questo prodotto

esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.

x Non esporre i componenti del sistema a temperature

eccessivamente alte o a fonti intense di luce.

x In caso di utilizzo scorretto, di riparazioni o modifiche apportate

personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.

x Questo prodotto non è un giocattolo: tenerlo lontano dalla portata

dei bambini.

x Al fine di prevenire danni al vostro udito, vi consigliamo di evitare

di usare la cuffia ad un volume elevato per un lungo periodo di tempo.

x Non aprire mai il prodotto: L’apparecchio può contenere

componenti la cui tensione è estremamente pericolosa. Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.

x Collegare l’alimentatore alla presa di corrente solamente dopo

avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

x Scollegare l’adattatore di alimentazione CA/CC dalla presa di

corrente quando l’apparecchio non viene utilizzato per un lungo

periodo di tempo.

BOOMBOOM 430

INDICE

PRECAUZIONI DI SICUREZZA ............................................ 43

INDICE .................................................................................. 44

INTRODUZIONE ................................................................... 45

CONTENUTO DELL'IMBALLAGGIO .................................... 45

MONTARE L’ANTENNA ....................................................... 46

COLLEGARE GLI ALTOPARLANTI ..................................... 47

COLLEGARE L’ADATTATORE DI ALIMENTAZIONE .......... 48

ACCOPPIAMENTO E COLLEGAMENTO ............................ 49

RICOLLEGARE ALL’AMPLIFICATORE ............................... 49

DOMANDE FREQUENTI ...................................................... 50

DATI TECNICI ....................................................................... 51

ITALIANO

INTRODUZIONE

Congratulazioni per l’acquisto del BoomBoom 430 di Marmitek. Quest’amplificatore è dotato di avanzata tecnologia di amplicazione audio che fornisce la qualità audio di amplificatori analogici con un elevato rapporto segnale/rumore e bassa distorsione audio, ma in dimensioni estremamente ridotte e con alta efficienza ad alta potenza. Tramite questo dispositivo audio Bluetooth con amplificatore incorporato si riproduce musica con altoparlanti passivi da una sorgente sonora dotata di tecnologia Bluetooth, senza collegarla con cavi. Per esempio con un pc o portatile con un adattatore USB Bluetooth (dongle), un cellulare abilitato Bluetooth, un cellulare o tablet Android, un iPhone, iPad o iMac. Poi è possibile organizzare la musica tramite la sorgente sonora, senza avvicinarsi all’impianto audio. Il BoomBoom 430 dispone di una portata elevata di modo che si possa organizzare la musica dalla stanza stessa o da quella adiacente.

• Streaming di musica via Bluetooth ad altoparlanti passivi.

• Ascoltare la musica o radio internet da smartphone,

tablet o pc, via altoparlanti passivi (senza fili).

• Adatto a tutte le sorgenti sonore dotate di Bluetooth®

come iPhone, cellulari Android, iPad, ecc.

CONTENUTO DELL'IMBALLAGGIO

1 x BoomBoom 430, amplificatore audio stereo Bleutooth

senza fili universale 1 x adattatore di alimentazione CA/CC 1 x antenna 1 x istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano e olandese.

BOOMBOOM 430

MONTARE L’ANTENNA

È possibile girare l’antenna a vari angoli.

Girare in senso orario

per fissare l’a

Antenna

ntenna.

ITALIANO

COLLEGARE GLI ALTOPARLANTI

Il BoomBoom 430 è collegato agli altoparlanti passivi regolari tramite cavi per altoparlanti regolari (non forniti in dotazione). Rispettare la corretta polarità durante il collegamento degli altoparlanti.

BOOMBOOM 430

COLLEGARE L’ADATTATORE DI

ALIMENTAZIONE

• Prima di collegare o scollegare l’amplificatore, ridurre il

volume al livello minimo, altrimenti gli scatti forti

potrebbero danneggiare gli altoparlanti.

• PRIMA di collegare l’adattatore di alimentazione alla

presa di corrente, collegare l’adattatore di alimentazione

CA/CC all’amplificatore. In tal modo sono evitate le

scintille!

ITALIANO

ACCOPPIAMENTO E COLLEGAMENTO

Per lo streaming di audio si deve accoppiare (il pairing)

l’amplificatore Bluetooth al dispositivo abilitato Bluetooth. Accendere l’amplificatore per accoppiarlo. Poi andare alle

impostazioni senza fili del dispositivo Bluetooth e selezionare "Cercare dispositivi Bluetooth". Selezionare sotto Windows "Aggiungi nuovo dispositivo" nella scheda Bluetooth.

Confermare l’accoppiamento sul vostro dispositivo quando l’amplificatore è visualizzato come una cuffia auricolare

denominato "BoomBoom 430". Ora il dispositivo Bluetooth si connetterà in modo automatico all’amplificatore. Se no, si deve scegliere a mano “Collegare". In caso di streaming da Windows si deve tener conto del fatto che Windows installerà i driver durante l'accoppiamento. Nel caso che Windows non stabilisca il collegamento in modo

automatico, stabilire il collegamento all’amplificatore

manualmente cliccando con il destro del mouse sull’icona cuffia auricolare e selezionare “Collegare".

Una volta finito l’accoppiamento, il LED di stato si accenderà e sarà possibile trasmettere audio all’amplificatore dal vostro

dispositivo.

RICOLLEGARE ALL’AMPLIFICATORE

Se è spento l’amplificatore o il dispositivo, il collegamento si rompe. Riaccendere l’amplificatore e andare di nuovo alle impostazioni Bluetooth del dispositivo per stabilire a mano il

collegamento all’amplificatore. Poi selezionare semplicemente l’amplificatore e scegliere "Collegare". Ora ricomincia lo

streaming di audio. Cliccare in Windows con il destro del mouse sull’icona cuffia auricolare e selezionare “Collegare".

BOOMBOOM 430

DOMANDE FREQUENTI

Manca il suono

x Controllare che l’adattatore di corrente alternata sia ben

collegato alla presa di corrente e all’ingresso per il

collegamento di corrente sul trasmettitore. x Controllare che sia effettuato l’accoppiamento (il pairing)

tra il BoomBoom 430 e il dispositivo abilitato Bluetooth.

x Controllare che il BoomBoom 430 sia acceso (ON). x Se il livello del volume del BoomBoom 430 è troppo

basso, regolare il volume al livello desiderato.

Suono distorto

x Controllare che il livello del het volume dell’altoparlante

sia regolato al livello desiderato. x Nel caso che la distanza tra il BoomBoom 430 e il

dispositivo abilitato Bluetooth sia troppo grande, si deve

diminuire la distanza.

Ancora domande che non sono state risposte qui sopra? Visitare www.marmitek.com.

ITALIANO

DATI TECNICI

Specifiche generali

Alimentazione: 100-240VAC 36V 2500mA Potenza di uscita 2 x 40W (rms) Portata fino a 10 metri con sorgente

fino a 30 metri con sorgente

Portata di frequenza 20Hz - 20kHz Portata dinamica nom. 95 dBA Distorsioni armonica totale (THD+N) 0,04%@20W, 1kHz Assorbimento energia a riposo < 2W Efficienza di energia 93% Separazione dei canali 77dB LED Link Antenna esterna, onnidirezionale Antenna Guadagno 2dBi Impedenza porta antenna 50 ohm Peso 110 grammi Dimensioni (L x P x A) 91 x 86 x 19 mm Temperatura di esercizio - 5°C - +40°C

Temperatura di immagazzinamento - 10°C - +55°C

Bluetooth

Frequenza Bluetooth 2.402GHz~2.480GHz

Versione Bluetooth 3.0 Profili Bluetooth compatibili A2DP, AVRCP Codec compatibile SBC (sub band codec) Classe Bluetooth II

Al fine di migliorare ulteriormente il prodotto, Marmitek si riserva il diritto di modificare le specifiche e/o il design senza alcun preavviso.

BOOMBOOM 430

Classe 2

Classe 1

banda ISM

Informazioni relative all’ambiente per i clienti residenti nell’Unione

Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature

contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non

siano smaltite insieme ai rifiuti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici. È la responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per

l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più

dettagliate circa lo smaltimento delle vecchie apparecchiature in vostro possesso, vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifiuti o il negozio nel quale avete acquistato il prodotto.

DIRITTI D’AUTORE

Marmitek è un marchio commerciale di Pattitude BV BoomBoom 430™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile precise. Marmitek declina ogni responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek.

Tutti i diritti d’autore e altri diritti di proprietà intellettuale su tutte le riproduzioni

devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina ogni responsabilità riguardo l’uso e le prestazioni di questi prodotti.

MARMITEK BV - PO BOX 4257 - 5604 EG EINDHOVEN – PAESI BASSI

NEDERLANDS

VEILIGHEIDSWAARSCHUWINGEN

x Om kortsluiting te voorkomen, dient dit product

uitsluitend binnenshuis gebruikt te worden, en alleen in

droge ruimten. Stel de componenten niet bloot aan regen

of vocht. Niet naast of vlakbij een bad, zwembad, etc.

gebruiken. x Stel de componenten van uw systeem niet bloot aan

extreem hoge temperaturen of sterke lichtbronnen. x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen

of reparaties, komen alle garantiebepalingen te

vervallen. Marmitek aanvaardt geen

productaansprakelijkheid bij onjuist gebruik van het

product of door gebruik anders dan waarvoor het product

is bestemd. Marmitek aanvaardt geen aansprakelijkheid

voor volgschade anders dan de wettelijke

productaansprakelijkheid. x Dit product is geen speelgoed. Buiten bereik van

kinderen houden. x Te lang luisteren met een te hoog volume kan

gehoorschade veroorzaken. x Het product nooit openmaken: de apparatuur kan

onderdelen bevatten waarop levensgevaarlijke spanning

staat. Laat reparatie of service alleen over aan

deskundig personeel. x Sluit de voedingsadapter pas op het lichtnet aan nadat u

hebt gecontroleerd of de netspanning overeenkomt met

de waarde die op de typeplaatjes is aangegeven. Sluit

een voedingsadapter of netsnoer nooit aan wanneer

deze beschadigd is. Neem in dat geval contact op met

uw leverancier. x Haal de AC/DC voedingsadapter uit het stopcontact

wanneer u het apparaat langere tijd niet gebruikt.

BOOMBOOM 430

INHOUDSOPGAVE

VEILIGHEIDSWAARSCHUWINGEN .................................... 53

INHOUDSOPGAVE............................................................... 54

INTRODUCTIE ...................................................................... 55

INHOUD SET ........................................................................ 55

ANTENNE BEVESTIGEN ..................................................... 56

LUIDSPREKERS AANSLUITEN ........................................... 57

VOEDINGSADAPTER AANSLUITEN ................................... 58

PAIRING EN VERBINDING MAKEN .................................... 59

OPNIEUW VERBINDING MAKEN MET DE VERSTERKER 59

VEEL VOORKOMENDE VRAGEN ....................................... 60

TECHNISCHE GEGEVENS .................................................. 61

NEDERLANDS

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek BoomBoom

430. Deze versterker bevat geavanceerde audioversterkingstechnologie die de audiokwaliteit van analoge versterkers levert met een superieure signaal/ruisverhouding en lage audiovervorming, maar dat in extreem klein formaat en met hoge vermogensefficiëntie. Met dit Bluetooth audioapparaat met ingebouwde versterker speelt u muziek af op passieve luidsprekers vanaf een met Bluetooth-technologie uitgeruste geluidsbron, zonder deze te hoeven aansluiten via kabels. Dit kan bijvoorbeeld een pc of laptop met Bluetooth usb-dongle zijn, een mobiele telefoon die Bluetooth ondersteunt, een Android-telefoon of -tablet, een iPhone, iPad of Mac. Vervolgens kunt u uw muziek organiseren via de geluidsbron, zonder naar het geluidssysteem te hoeven lopen. De BoomBoom 430 heeft voldoende bereik, zodat u de muziek kunt organiseren vanuit dezelfde of een aangrenzende kamer.

• Stream muziek via Bluetooth naar passieve luidsprekers.

• Luister naar muziek of internetradio vanaf uw

smartphone of (tablet) pc, via passieve luidsprekers

(draadloos).

• Geschikt voor alle met Bluetooth® uitgeruste

geluidsbronnen zoals iPhone, Android-telefoon, iPad,

etc.

INHOUD SET

1 x BoomBoom 430, universele draadloze Bluetooth stereo

audioversterker 1 x Voedingsadapter 1 x Antenne 1 x Set instructies in Engels, Duits, Frans, Spaans, Italiaans, Nederlands.

BOOMBOOM 430

ANTENNE BEVESTIGEN

De antenne kan in andere hoeken worden gedraaid.

Draai met de klok mee om de antenne vast te draaien.

Antenne

NEDERLANDS

LUIDSPREKERS AANSLUITEN

De BoomBoom 430 wordt aangesloten op reguliere passieve luidsprekers via reguliere luidsprekerkabels (niet inbegrepen). Neem de juiste polariteit in acht bij het aansluiten van de luidsprekers.

BOOMBOOM 430

VOEDINGSADAPTER AANSLUITEN

• Draai de volumeregeling van de versterker naar het

minimum voordat u de versterker aansluit of loskoppelt,

omdat dit luide klikken kan veroorzaken die de

luidsprekers kunnen beschadigen.

• Sluit de wisselstroomadapter aan op de versterker

VOORDAT u de wisselstroomadapter aansluit op een

stopcontact, om vonken te voorkomen!

NEDERLANDS

PAIRING EN VERBINDING MAKEN

Om audio te kunnen streamen, moet de Bluetooth-versterker worden gepaird met het Bluetooth-geschikte apparaat. Zet de versterker aan om deze te kunnen pairen. Ga vervolgens naar de draadloze instellingen van het Bluetooth-apparaat en selecteer "Scannen naar Bluetooth-apparaten". Selecteer onder Windows "Nieuw apparaat toevoegen" in het Bluetoothtabblad. Bevestig de koppeling op uw apparaat zodra de versterker wordt weergegeven als een headset met de naam "BoomBoom 430". Vervolgens zal het Bluetooth-apparaat automatisch verbinding maken met de versterker. Zo niet, dan selecteert u handmatig "Verbinden". Bij streamen vanuit Windows moet u er rekening mee houden dat Windows tijdens het pairen stuurprogramma's zal installeren. Maak als Windows niet automatisch verbinding maakt handmatig verbinding met de versterker door met de rechtermuisknop te klikken op het headset-symbool en "Verbinden" te selecteren. Nadat de pairing is voltooid, gaat het status-LED branden en kan audio naar de versterker worden gestreamd vanaf uw apparaat.

OPNIEUW VERBINDING MAKEN MET DE VERSTERKER

Als de versterker of je apparaat is uitgeschakeld, wordt de verbinding verbroken. Wanneer de versterker weer wordt ingeschakeld, kunt u handmatig verbinding maken met de versterker door opnieuw naar de Bluetooth-instellingen van het apparaat te gaan. Selecteer vervolgens simpelweg de versterker en kies "Verbinden". Het streamen van de audio wordt hervat. Klik in Windows met de rechtermuisknop op het hoofdtelefoon-symbool en selecteer "Verbinden".

BOOMBOOM 430

VEEL VOORKOMENDE VRAGEN

Geen geluid

x Controleer of de wisselstroomadapter goed is

aangesloten op het stopcontact en op de ingang voor de

stroomaansluiting op de zender. x Controleer of pairing heeft plaatsgevonden tussen de

BoomBoom 430 en het Bluetooth-apparaat.

x Controleer of de BoomBoom 430 AAN staat. x Als het volume van de BoomBoom 430 te laag is, past u

het volume aan tot een geschikt niveau.

Vervormd geluid

x Controleer of het volume van de BoomBoom 430 goed

staat afgesteld. x Als de BoomBoom 430 te ver verwijderd is van het

Bluetooth-apparaat, plaatst u hem dichterbij.

Heeft u vragen die hierboven niet beantwoord worden?

Kijk dan op www.marmitek.com.

NEDERLANDS

TECHNISCHE GEGEVENS

Algemene specificaties

Voedingsspanning: 100-240VAC 36V 2500mA Uitgangsvermogen 2 x 40W (rms) Bereik tot 10 meter met een Class

Tot 30 meter met een Class

Frequentiebereik 20Hz - 20kHz Dynamisch bereik nom. 95 dBA Totale harmonische vervorming (THD+N) 0,04%@20W, 1kHz Energieverbruik in rust: < 2W Energie-efficiëntie 93% Kanaalscheiding 77dB LED Link Antenne extern, omnidirectioneel Antenne Gain 2dBi Impedantie antennepoort 50 ohm Gewicht 110 grams Afmetingen (B x D x H) 91 x 86 x 19 mm Bedrijfstemperatuur - 5°C - +40°C Opslagtemperatuur - 10°C - +55°C

Bluetooth

Bluetooth-frequentie 2.402GHz~2.480GHz ISM-

Bluetooth-versie 3.0 Ondersteunde Bluetooth-profielen: A2DP, AVRCP Ondersteunde codec SBC (sub band codec) Bluetooth Class II

Met het oog op verdere verbetering van het product behoudt Marmitek zich het recht voor om specificaties en/of ontwerpen zonder voorafgaande kennisgeving te wijzigen.

BOOMBOOM 430

2 bron.

1 bron.

band

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag

worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

AUTEURSRECHTEN

Marmitek is een handelsmerk van Pattitude BV BoomBoom 430™ is een handelsmerk van Marmitek BV Alle rechten voorbehouden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

MARMITEK BV - POSTBUS 4257 - 5604 EG EINDHOVEN – NEDERLAND

DECLARATION OF CONFORMITY

Hereby, Marmitek BV, declares that this BOOMBOOM 430 is in

compliance with the essential requirements and other relevant

provisions of the following Directives:

Directive 1999/5/EC of the European Parliament and of the Council of

9 March 1999 on radio equipment and telecommunications terminal

equipment and the mutual recognition of their conformity

Directive 2004/108/EC of the European Parliament and of the Council of 15 December 2004 on the approximation of the laws of the Member

States relating to electromagnetic compatibility

Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on the harmonisation of the laws of Member States

relating to electrical equipment designed for use within certain voltage

Directive 2011/65/eu of the european parliament and of the council of 8

June 2011 on the restriction of the use of certain hazardous

substances in electrical and electronic equipment

Commission Regulation (EC) No 278/2009 of 6 April 2009

implementing Directive 2005/32/EC of the European Parliament and of

the Council with regard to ecodesign requirements for no-load

condition electric power consumption and average active efficiency of

external power supplies

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes

BOOMBOOM 430 mit den grundlegenden Anforderungen und den

anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und den

Bestimmungen vom 9. März 1999 über Funkanlagen und

Telekommunikationsendeinrichtungen und die gegenseitige

Anerkennung ihrer Konformität

limits

BOOMBOOM 430

Richtlinie 2004/108/EG des Europäischen Parlaments und den

Bestimmungen vom 15. Dezember 2004 zur Angleichung der

Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische

Richtlinie 2006/95/EG des Europäischen Parlaments und den

Bestimmungen vom 12. Dezember 2006 zur Angleichung der

Rechtsvorschriften der Mitgliedstaaten betreffend elektrische

Betriebsmittel zur Verwendung innerhalb bestimmter

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates

vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter

gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur

Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments

und den Bestimmungen im Hinblick auf die Festlegung von Ökodesign-

Anforderungen an die Leistungsaufnahme externer Netzteile bei

Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

Verträglichkeit

Spannungsgrenzen

Par la présente Marmitek BV déclare que l'appareil BOOMBOOM

430 est conforme aux exigences essentielles et aux autres

Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars

1999, concernant les équipements hertziens et les équipements

terminaux de télécommunications et la reconnaissance mutuelle de

Directive 2004/108/CE du Parlement Européen et du Conseil du 15

décembre 2004 relative au rapprochement des législations des États

Directive 2006/95/CE du Parlement Européen et du Conseil du 12

décembre 2006 concernant le rapprochement des législations des

États membres relatives au matériel électrique destiné à être employé

dispositions pertinentes des directives:

leur conformité

membres concernant la compatibilité électromagnétique

dans certaines limites de tension

Directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin

2011 relative à la limitation de l’utilisation de certaines substances

dangereuses dans les équipements électriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant

application de la directive 2005/32/CE du Parlement européen et du

Conseil en ce qui concerne les exigences d’écoconception relatives à

la consommation d’électricité hors charge et au rendement moyen en

mode actif des sources d’alimentation externes

Marmitek BV declara que este BOOMBOOM 430 cumple con las

exigencias esenciales y con las demás reglas relevantes de la

Directiva 1999/5/CE del Parlamento Europeo y del Consejo, de 9 de

marzo de 1999, sobre equipos radioeléctricos y equipos terminales de

telecomunicación y reconocimiento mutuo de su conformidad

Directiva 2004/108/CE del Parlamento Europeo y del Consejo de 15 de

diciembre de 2004 relativa a la aproximación de las legislaciones de

los Estados miembros en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de

diciembre de 2006 relativa a la aproximación de las legislaciones de

los Estados miembros sobre el material eléctrico destinado a utilizarse

con determinados límites de tensión

Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de

junio de 2011 sobre restricciones a la utilización de determinadas

sustancias peligrosas en aparatos eléctricos y electrónicos

Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009

por el que se desarrolla la Directiva 2005/32/CE del Parlamento

Europeo y del Consejo en lo concerniente a los requisitos de diseño

ecológico aplicables a la eficiencia media en activo de las fuentes de

alimentación externas y a su consumo de energía eléctrica durante el

directriz:

funcionamiento en vacío

BOOMBOOM 430

Con ciò, Marmitek BV, dichiara che il BOOMBOOM 430 è

conforme ai requisiti essenziali ed alter disposizioni relative alla

Direttiva :

Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9

marzo 1999, riguardante le apparecchiature radio e le apparecchiature

terminali di telecomunicazione e il reciproco riconoscimento della loro

conformità

Direttiva 2004/108/CE del Parlamento Europeo e del Consiglio del 15

dicembre 2004 concernente il ravvicinamento delle legislazioni degli

Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli

Stati membri relative al materiale elettrico destinato ad essere

adoperato entro taluni limiti di tensione

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell’8

giugno 2011 sulla restrizione dell’uso di determinate sostanze

pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009

recante misure di esecuzione della direttiva 2005/32/CE del

Parlamento europeo e del Consiglio per quanto riguarda le specifiche

di progettazione ecocompatibile relative al consumo di energia elettrica

a vuoto e al rendimento medio in modo attivo per gli alimentatori

esterni

Bij deze verklaart Marmitek BV, dat deze BOOMBOOM 430 voldoet

aan de essentiële eisen en aan de overige relevante bepalingen

van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9

maart 1999 betreffende radioapparatuur en telecommunicatie-

eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 2004/108/EG van het Europees Parlement en de Raad van 15

december 2004 betreffende de onderlinge aanpassing van de

wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12

december 2006 betreffende de onderlinge aanpassing van de

wettelijke voorschriften der lidstaten inzake elektrisch materiaal

bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8

juni 2011 betreffende beperking van het gebruik van bepaalde

gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009

houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het

Europees Parlement en de Raad, wat betreft voorschriften inzake

ecologisch ontwerp voor het elektrisch opgenomen vermogen van

externe stroomvoorzieningen in niet-belaste toestand en de

gemiddelde actieve efficiëntie van externe stroomvoorzieningen

COPYRIGHTS

MARMITEK BV P.O. BOX 4257

5604 EG EINDHOVEN

THE NETHERLANDS

BOOMBOOM 430

Marmitek BOOMBOOM 430 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
