8. PARTS LOCATION......................................................................................................................15
9. MICROPROCESSOR AND IC DATA........................................................................................... 21
10. EXPLODED VIEW AND PARTS LIST.........................................................................................31
11. ELECTRICAL PARTS LIST......................................................................................................... 36

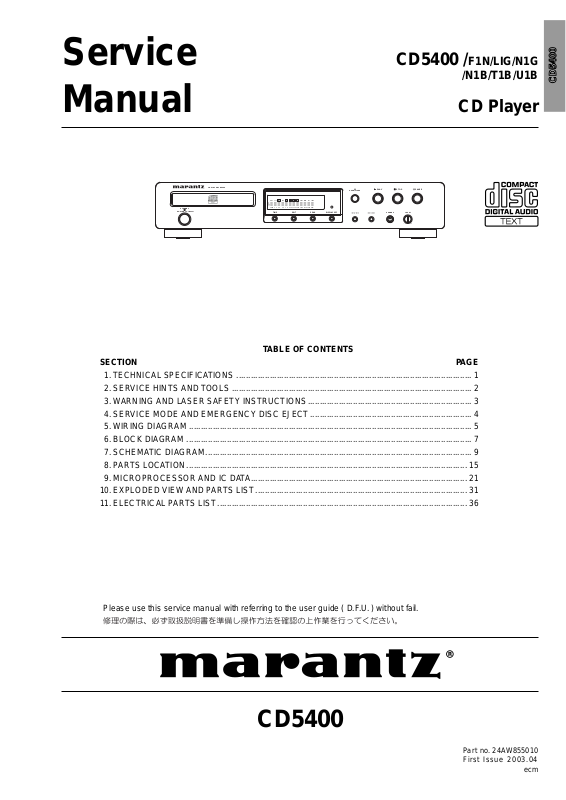

CD Player
CD PLAYER CD5400
DISC
TTL
TRK
PEAK
TTL
RNDM
TEXT
ON/STANDBY
12 34 56 7891011121314151617181920
TIMEEDITPEAKDISPLAY OFF
TIME
RROGA –
B RPT1
PITCH
EDIT
OPEN/CLOSE
TABLE OF CONTENTS
STOPPLAY
PHONESLEVEL
PAUSE
Please use this service manual with referring to the user guide ( D.F.U. ) without fail.
CD5400
Part no. 24AW855010
First Issue 2003.04
ecm
Page 2
MARANTZ DESIGN AND SERVICE
Using superior design and selected high grade components,
Only original
MARANTZ
parts can insure that your
MARANTZ
MARANTZ
product will continue to perform to the specifi cations for which
company has created the ultimate in stereo sound.
it is famous.
Parts for your
MARANTZ
ORDERING PARTS :
equipment are generally available to our National Marantz Subsidiary or Agent.
Parts can be ordered either by mail or by Fax.. In both cases, the correct part number has to be specifi ed.
The following information must be supplied to eliminate delays in processing your order :
1. Complete address
2. Complete part numbers and quantities required
3. Description of parts
4. Model number for which part is required
5. Way of shipment
6. Signature : any order form or Fax. must be signed, otherwise such part order will be considered as null and void.
CAUTION : After servicing this appliance and prior to returning to customer, measure the resistance between either primary AC
cord connector pins ( with unit NOT connected to AC mains and its Power switch ON ), and the face or Front Panel of product and
controls and chassis bottom.
Any resistance measurement less than 1 Megohms should cause unit to be repaired or corrected before A C po wer is applied, and
verifi ed before it is return to the user/customer.
Ref. UL Standard No. 1492.
In case of diffi culties, do not hesitate to contact the Technical
Department at above mentioned address.
F version............................................. AC 100 V 50 /60 Hz
L version................................................... AC 110 V 60 Hz
N, T version ............................................... AC 230 V 50 Hz
U version................................................... AC 120 V 60 Hz
Power consumption.....................................................12 W
Cabinet, etc.
Maximum dimensions.......... 440(W) x 89(H) x 317 (D) mm
17-5/16(W) x 3-1/2(H) x 12-1/2 (D) in
Weight.......................................................................3.7 kg
8.14 Ibs
Allowable operating temperature.....................+5 to +35 °C
Allowable operating humidity..5 to 90 % (no condensation)
1
Page 4
2. SERVICE HINTS AND TOOLS
SERVICE HINTS
SERVICE TOOLS
Audio signals disc4822 397 30184
Disc without errors (SBC444)+Disc with DO errors,
black spots and fingerprints (SBC444A)4822 397 30245
Disc (65 min 1kHz) without no pause4822 397 30155
Max. diameter disc (58.0 mm)4822 397 60141
13th order filter
2
4822 395 30204
Page 5
3. WARNING AND LASER SAFETY INSTRUCTIONS
GB
WARNING
All ICs and many other semi-conductors are
susceptible to electrostatic discharges (ESD).
Careless handling during repair can reduce
life drastically.
When repairing, make sure that you are
connected with the same potential as the
mass of the set via a wrist wrap with
resistance.
Keep components and tools also at this
potential.
F
ATTENTION
D
WARNUNG
I
WAARSCHUWING
AVVERTIMENTO
NL
Alle IC’s en vele andere halfgeleiders zijn
gevoelig voor elektrostatische ontladingen
(ESD).
Onzorgvuldig behandelen tijdens reparatie
kan de levensduur drastisch doen
verminderen.
Zorg ervoor dat u tijdens reparatie via een
polsband met weerstand verbonden bent met
hetzelfde potentiaal als de massa van het
apparaat.
Houd componenten en hulpmiddelen ook op
ditzelfde potentiaal.
Tous les IC et beaucoup d’autres semiconducteurs sont sensibles aux décharges
statiques (ESD).
Leur longévité pourrait être considérablement
écourtée par le fait qu’aucune précaution
n’est prise a leur manipulation.
Lors de réparations, s’assurer de bien être
relié au même potentiel que la masse de
l’appareil et enfiler le bracelet serti d’une
résistance de sécurité.
Veiller a ce que les composants ainsi que les
outils que l’on utilise soient également a ce
potentiel.
GB
Safety regulations require that the set be restored to its original condition
and that parts which are identical with those specified be used.
NL
Veiligheidsbepalingen vereisen, dat het apparaat in zijn oorspronkelijke
toestand wordt terug gebracht en dat onderdelen, identiek aan de
gespecifieerde worden toegepast.
Alle IC und viele andere Halbleiter sind
empfindlich gegen elektrostatische
Entladungen (ESD).
Unsorgfältige Behandlung bei der Reparatur
kann die Lebensdauer drastisch vermindern.
Sorgen sie dafür, das Sie im Reparaturfall
über ein Pulsarmband mit Widerstand mit
dem Massepotential des Gerätes verbunden
sind.
Halten Sie Bauteile und Hilfsmittel ebenfalls
auf diesem Potential.
D
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu beachten.
Der Originalzustand des Gerats darf nicht verandert werden.
Fur Reparaturen sind Original-Ersatzteile zu verwenden.
I
Le norme di sicurezza esigono che l’apparecchio venga rimesso nelle
condizioni originali e che siano utilizzati pezzi di ricambiago idetici a quelli
specificati.
Tutti IC e parecchi semi-conduttori sono
sensibili alle scariche statiche (ESD).
La loro longevita potrebbe essere fortemente
ridatta in caso di non osservazione della piu
grande cauzione alla loro manipolazione.
Durante le riparazioni occorre quindi essere
collegato allo stesso potenziale che quello
della massa dell’apparecchio tramite un
braccialetto a resistenza.
Assicurarsi che i componenti e anche gli
utensili con quali si lavora siano anche a
questo potenziale.
F
“Pour votre sécurité, ces documents
doivent être utilisés par des
spécialistes agrées, seuls habilités à
réparer votre appareil en panne.”
Les normes de sécurité exigent que l’appareil soit remis a l’état d’origine et
que soient utilisées les pièces de rechange identiques à celles spécifiées.
LASER SAFETY
This unit employs a laser. Only a qualified service person should remove the cover or attempt to service this
device, due to possible eye injury.
USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURE OTHER THAN THOSE
SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.
AVOID DIRECT EXPOSURE TO BEAM
WARNING
The use of optical instruments with this product will increase eye hazard.
Repair handling should take place as much as possible with a disc loaded inside the player
WARNING LOCATION: INSIDE ON LASER COVERSHIELD
CAUTION VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN AVOID EXPOSURE TO BEAM
ADVARSEL SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING UNDGÅ UDS
ADVARSEL SYNLIG OG USYNLIG LASERSTRÅLING NÅR DEKSEL Å PNES UNNGÅ EKSPONERING FOR STRÅLEN
VARNING SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD BETRAKTA EJ STRÅLEN
VARO! AVATT AESSA OLET ALTTIINA NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LASER SÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN
VORSICHT SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETSEN
DANGER VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN AVOID DIRECT EXPOSURE TO BEAM
ATTENTION RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU
Æ
TTELSE FOR STRÅLING
3
Page 6
4. SERVICE MODE AND EMERGENCY DISC EJECT
SERVICE MODE
1. Insert mains cable plug in the outlet and press POWER button.
2. Press the OPEN/CLOSE button to open the tray.
3. Press the TIME button for about fi ve seconds.
4. The version number of the microprocessor is displayed Ex: 03-27-01.
5. Press the EDIT button for about fi ve seconds.
6. Light up all the FL segment.
Turn off power to quit Service mode.
EMERGENCY DISC EJECT
1. Remove the top cover of the plyer.
2. Remove 2 screws under the label shown in the picture follows.
3. Remove the disc clamper.
4. Now you can remove the disc.
Remove those screws
4
Page 7
5. WIRING DIAGRAM
MECHANISM
MAINS
56
Page 8
6. BLOCK DIAGRAM
MAINS IN
87
Page 9
7. SCHEMATIC DIAGRAM
TO MAIN part (CD71)
1.5k
TO MAIN part (CN62)
POWER SW.
PART
TO MAIN part (CN93)TO MAIN part (CN81)
TO MAIN part (CN92)
T630mA 250V
T315mA 250V
T315mA 250V
T315mA 250V
T630mA 250V
T630mA 250V
MAINS IN
910
Page 10
A
MAIN 2/2
330
470
B
MAIN 2/2
CD MECHANISM
MAIN PART - 1/2
TO Front part (CM71)
1211
Page 11
A
MAIN 1/2
B
MAIN 1/2
390
470/16
MAIN PART - 2/2
100/50
REMOTE CONTROL
JUMPER
220
1/50
Z5.6
TO MAIN TRANS part (BN93)TO HP part (BN82)TO MAIN TRANS part (CN92)TO Front part (BN62)
1314
Page 12
8. PARTS LOCATION
MAIN A
Q101Q952
Q951Q404 - Q407
Q111
IC91 IC92 IC19 IC93 IC94
Q902 Q904
Q420 -Q423 Q403
HP A
Q804 Q802 IC81
Q803 Q801
HP B
1615
Page 13
MAIN B
IC17
IC15IC14
IC16IC13
IC61 IC62IC12IC64IC11
1718
Page 14
FRONT A
FRONT B
Q706
Q704 Q701
Q702Q708 Q707
Q705
IC73IC71IC72
POWER SW. A
POWER SW. B
MAIN TRANS A
Q901
MAIN TRANS B
2019
Page 15
9. MICROPROCESSOR AND IC DATA
IC11 : TA2157FN
21
Page 16
IC11 : TA2157FN
22
Page 17
IC13 : TA2125AF
IC13 : TA2125AF
23
Page 18
IC14 : CS4392KS
M1
(SDA/CDIN)
RST
SCLK
LRCK
SDATA
SERIAL
PORT
RSTAMUTEC
VLAOUTA-
SDATAAOUTA+
SCLKVA
LRCKAGND
MCLKAO UTB+
M3AO UTB-
(SCL/CCLK) M2BMUT EC
(SDA/CDIN) M1CMOUT
(AD0/CS
)M0FILT+
M3
MODE SELECT
(CONTROL PORT)
1
2
3
4
5
6
7
8
9
10
M2
(SCL/CCLK) (AD0/CS)
VOLUME
CONTROL
MIXER
VOLUME
CONTROL
20
19
18
17
16
15
14
13
12
11
M0
AMUTEC
MUTE CONTROL
INTERPOLATION
FILTER
INTERPOLATION
FILTER
EXTERNAL
MCLK
∆Σ
DAC
∆Σ
DAC
CMOUT
REFERENCE
FILT+BMUTEC
ANALOG
FILTER
ANALOG
FILTER
AOUTA+
AOUTA-
AOUTB+
AOUTB-
RST1Reset (Input) - Powers down device and resets all internal registers to their default settings.
VL2Logic Power (Input) - Positive power for the digital input/output.
SDATA3Serial Audio Data (Input) - Inputfor two’s complement serial audio data.
SCLK4Serial Clock (Input/Output) - Serial clock for the serial audio interface.
LRCK5LeftRight Clock (Input/Output) - Determines which channel, Left or Right, is currently active on the
serial audio data line.
MCLK6Master Clock (Input) - Clock source for the delta-sigma modulator and digitalfilters.
FILT+11Positive Voltage Reference (Output) - Positive reference voltage for the internal sampling circuits.
CMOUT12Common Mode Voltage (Output) - Filter connectionfor internal quiescent voltage.
AMUTEC
BMUTEC2013
AOUTB-
AOUTB+
AOUTA+
AOUTA
Mute Control (Output) - The Mute Control pin goes high during power-upinitialization,reset,muting,
power-down or if the master clock to left/right clock frequency ratio is incorrect.
14
DifferentialAnalogOutput (Outputs) - The full scale differential analog output level is specified in the
15
Analog Characteristics specification table.
18
19
AGND16Ground (Input)
VA
17Analog Power (Input) - Positive power for the analog section.
Control Port Mode Definitions
M3
SCL/CCLK8Serial Control Port Clock (Input) - Serial clock for the serial control port.
SDA/CDIN9Serial Control Data (Input/Output) - SDA is a data I/O line in I
7Mode Selection (Input) - This pins should be tied to GND level during control port mode.
2
C mode. CDIN is the input data line for
the control port interface in SPI mode.
AD0/CS
10Address Bit 0 (I2C) / ControlPort Chip Select (SPI) (Input/Output) - AD0 is a chip addresspinin I2C
mode; CS
is the chip select signal for SPI format.
Stand-AloneMode Definitions
7
M3
M2
M1
M0
Mode Selection (Input) - Determines the operational mode of the device.
8
9
10
24
Page 19
IC61 : BU2630
25
Page 20
IC62 : TC74LS628
26
Page 21
IC64 : TC94A14FA
27
Page 22
IC64 : TC94A14FA
28
Page 23
IC71 : TMP87PS71AF
IC72 : IS61C256AH
PIN No. SYMBOL I/O FUNCTION DESCRIPTION
1 RS I REMOCON OUT
2 REMOTE I REMOCON CENSOR CONTROL
3 BUS OUT O GND
4 POWER O POWER CONTROL PORT
5 VFD-POWER O VFD POWER CONTROL PORT
6 DSP-RESET O DSP RESET CONTROL PORT
7 DSP-CCE O DSP CCE CONTROL PORT
8 DSP-BUCK O DSP BUCK CONTROL PORT
9 TEST - GND
12 RESET-INPUT - RESET INPUT PORT
13 XIN - 8MHz Cystal CONNECTION PORT
14 XOUT 15 VSS - GND
18 VFD-CS O VFD CS CONTROL PORT
19 VFD-CLK O VFD CLK CONTROL PORT
20 MUTE O MUTE
21 VFD-DATA O VFD DATA PORT
22 DISC-
WIREnsp *YU001220R CARD CABLE 29P FRON T - M AIN PCB CWC1B2A29A180B6
nsp *YU001230R CARD CABLE 16P MECHA TRAVERSE - MAIN PCB CWC1B2A16A120B
nsp nsp WIRE ASS'Y CD5400 CWB1B905090EG
nsp nsp WIRE ASS'Y CD5400 CWB1A906090EG
PACKING /F1N nsp 24AW851110 USER GUIDE FOR /F JAPAN CQX1A836Z
/N/T1B 24AW851310 24AW851310 USER GUIDE FOR /N /T EUROPE CQX1A834Z
/U1B nsp 24AW851250 USER GUIDE FOR /U USA CQX1A835Z
ZK24AW0010 ZK24AW0010 REMOTE CONTROLLER RC5400CD HARTCD5400CC
NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
33
Page 26
POS. NO
VERS.
COLOR
PART NO.
(FOR EUR)
PART NO.
(MJI)
DESCRIPTION
NOT STANDARD SPARE PARTS 17 BLACK nsp 24AW257010 CABINET, TOP CKC1A140K117
17 GOLD nsp 24AW257110 CABINET, TOP CKC1A140K118
nsp 24AW801010 BOX, OUT CARTON CPG1A725Z
nsp nsp CORD, PIN CJS4N014Z
nsp nsp CORD, PIN BLACK (1M) CJS4M027Z
nsp 24AW809010 PAD, SNOW CPS1A624
2) On the occasion, be confirmed the common parts on
the parts list.
3) Refer to “Common Parts List” for the other common
parts (RI05, DD4, DK4).
➆
{
One-way type, Mylar ±10% 50V
Capacity value
NOTE ON SAFETY :
SymbolFire or electrical shock hazard. Only original
parts should be used to replaced any part marked with
symbol . Any other component substitution (other
than original type), may increase risk of fire or electrical
shock hazard.
010728MIT
36
Page 29
POS. NO
VERS.
COLOR
PART NO.
(FOR EUR)
PART NO.
(MJI)
DESCRIPTION
BK11 nsp nsp BRACKET , PCB CMD1A387
BK91 nsp nsp BRACKET , PCB CMD1A387
BN62 nsp nsp WIRE ASS'Y CWB1B904300EN
BN72 nsp nsp WIRE ASS'Y CWB1B904110EN
BN81 nsp nsp WIRE ASS'Y CWBCD5400BN81
BN92 nsp nsp WIRE ASS'Y WIRE ASS'Y CWB4D932180UZ
BN93 nsp nsp WIRE ASS'Y CWB1C910160DM
C100 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C101 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C102 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C103 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C104 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C106 nsp nsp CAP , CERAMIC 56pF 50V JC CCCT1H560JC
C107 nsp nsp CAP , CERAMIC 3pF 50V CC CCCT1H030CC
C108 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C110 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C111 nsp nsp CAP , CERAMIC 6800pF 50V KB CCKT1H682KB
C112 nsp nsp CAP , CERAMIC 0.033µF 50V ZF CCKT1H333ZF
C113 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C114 nsp nsp CAP , CERAMIC 2700pF 50V KB CCKT1H272KB
C115 nsp nsp CAP , CERAMIC 0.01µF 50V ZF CCKT1H103ZF
C116 nsp nsp CAP , CERAMIC 0.047µF 50V ZF CCKT1H473ZF
C117 nsp nsp CAP , CERAMIC 0.015µF 50V ZF CCKT1H153ZF
C118 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C120 nsp nsp CAP , CERAMIC 0.01µF 50V ZF CCKT1H103ZF
C123 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C124 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C125 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C126 nsp nsp CAP , CERAMIC 0.047µF 50V ZF CCKT1H473ZF
C127 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C128 nsp OA22701620 CAP , ELECT 220µF 16V HCEA1CH221T
C129 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C130 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C131 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C134 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C135 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C136 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C137 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C138 nsp nsp CAP , CERAMIC 470pF 50V KB CCKT1H471KB
C139 nsp nsp CAP , CERAMIC 470pF 50V KB CCKT1H471KB
C140 nsp nsp CAP , CERAMIC 0.047µF 50V ZF CCKT1H473ZF
C141 nsp nsp CAP , CERAMIC 0.047µF 50V ZF CCKT1H473ZF
C142 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C143 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C144 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C145 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C147 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C148 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C150 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C151 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C152 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C153 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C154 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C155 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C156 nsp nsp CAP , CERAMIC 47pF 50V JC CCCT1H470JC
C157 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C158 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C159 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C160 nsp OA10505020 CAP , ELECT 1µF 50V HCEA1HH1R0T
C161 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C162 nsp OA10605020 CAP , ELECT 10µF 50V HCEA1HH100T
C163 nsp OA47701020 CAP , ELECT 470µF 10V HCEA1AH471T
C164 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C165 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C167 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C168 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C173 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C174 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
37
Page 30
POS. NO
VERS.
COLOR
PART NO.
(FOR EUR)
PART NO.
(MJI)
DESCRIPTION
C175 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C176 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C178 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C183 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C184 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C195 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C201 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C202 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C206 nsp nsp CAP , CERAMIC 220pF 50V KB CCKT1H221KB
C207 nsp nsp CAP , CERAMIC 220pF 50V KB CCKT1H221KB
C210 nsp OA10605020 CAP , ELECT 10µF 50V HCEA1HH100T
C211 OF15122540 OF15122540 CAP , MYLAR 1200pF 50V J HCQI1H122JZT
C301 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C302 nsp OA10601620 CAP , ELECT 10µF 16V HCEA1CH100T
C306 nsp nsp CAP , CERAMIC 220pF 50V KB CCKT1H221KB
C307 nsp nsp CAP , CERAMIC 220pF 50V KB CCKT1H221KB
C310 nsp OA10605020 CAP , ELECT 10µF 50V HCEA1HH100T
C311 OF15122540 OF15122540 CAP , MYLAR 1200pF 50V J HCQI1H122JZT
C399 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C400 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C401 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C402 nsp nsp CAP , CERAMIC 1000pF 50V KB CCKT1H102KB
C403 nsp OA22701621 CAP , ELECT 220µF 16V HCEA1CH221T
C404 nsp OA33505020 CAP , ELECT 3.3µF 50V HCEA1HH3R3T
C405 OF15182540 OF15182540 CAP , MYLAR 1800pF 50V J HCQI1H182JZT
C406 *OF100350R *OF100350R CAP , MYLAR 2200pF 50V J HCQI1H222JZT
C420 *OF100350R *OF100350R CAP , MYLAR 2200pF 50V J HCQI1H222JZT
C421 *OF100350R *OF100350R CAP , MYLAR 2200pF 50V J HCQI1H222JZT
C422 OF15182540 OF15182540 CAP , MYLAR 1800pF 50V J HCQI1H182JZT
C423 OF15182540 OF15182540 CAP , MYLAR 1800pF 50V J HCQI1H182JZT
C501 nsp nsp CAP , CERAMIC 33pF 50V JC CCCT1H330JC
C502 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C504 nsp nsp CAP , CERAMIC 100pF 50V KB CCKT1H101KB
C505 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C506 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C507 nsp OA47601640 CAP , ELECT 47µF 16V HCEA1CH470T
C508 nsp nsp CAP , CERAMIC 100pF 50V KB CCKT1H101KB
C581 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C582 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C583 nsp nsp CAP , CERAMIC 0.1µF 50V ZF CCKT1H104ZF
C601 nsp nsp CAP , CERAMIC 2200pF 50V KB CCKT1H222KB
C603 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C604 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C605 nsp OA10701620 CAP , ELECT 100µF 16V HCEA1CH101T
C606 nsp nsp CAP , CERAMIC 22pF 50V JC CCCT1H220JC
C607 nsp nsp CAP , CERAMIC 0.01µF 50V ZF CCKT1H103ZF
C609 nsp OA10605020 CAP , ELECT 10µF 50V HCEA1HH100T
C610 nsp nsp CAP , CERAMIC 0.01µF 50V ZF CCKT1H103ZF
C611 nsp nsp CAP , CERAMIC 22pF 50V JC CCCT1H220JC
C612 nsp nsp CAP , CERAMIC 22pF 50V JC CCCT1H220JC
C613 nsp nsp CAP , CERAMIC 22pF 50V JC CCCT1H220JC
C614 nsp nsp CAP , CERAMIC 22pF 50V JC CCCT1H220JC
C701 EJ47601610 EJ47601610 CAP, ELECT 47µF 16V HCEA1CKS470T
C702 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C703 nsp nsp CAP , CERAMIC 1000pF 50V B HCBS1H102KBT
C704 nsp nsp CAP , CERAMIC 0.01µF 50V Z HCBS1H103ZFT
C706 EJ47601010 EJ47601010 CAP , ELECT 47µF 10V HCEA1AKS470T
C707 nsp nsp CAP , CERAMIC 18pF 50V JC HCBS1H180JCT
C708 nsp nsp CAP , CERAMIC 18pF 50V JC HCBS1H180JCT
C709 EJ10505010 EJ10505010 CAP , ELECT 1µF 50V HCEA1HKS1R0T
C710 nsp nsp CAP , CERAMIC 0.1µF 50V Z HCBS1H104ZFT
C712 EJ47601010 EJ47601010 CAP , ELECT 47µF 10V HCEA1AKS470T
C713 EJ47601010 EJ47601010 CAP , ELECT 47µF 10V HCEA1AKS470T
C731 EJ47601010 EJ47601010 CAP , ELECT 47µF 10V HCEA1AKS470T
C732 nsp nsp CAP , CERAMIC 0.01µF 50V Z HCBS1H103ZFT
C801 nsp OA47505020 CAP , ELECT 4.7µF 50V HCEA1HH4R7T
C802 nsp OA47505020 CAP , ELECT 4.7µF 50V HCEA1HH4R7T
C805 nsp nsp CAP , CERAMIC 220pF 50V KB CCKT1H221KB
NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
