Ice Machine Parts List for
Series Q1600 Models
QD1603W
QY1605W
QD1692N
QY1694N
Q1600 – 1
Rev (11/02)
Q1600 CONTROL BOX
10
13
15
14
12
5
4
6
8, 9
1, 2
3
pt1380
DESCRIPTION PART NO.
1 Control Board (for use with all voltages). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2782-3
2 7 Amp Fuse – Mounted on Control Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1100-3
3 Toggle Switch Only . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-0134-3
a. Toggle Switch with Wiring Harness Attached . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3217-3
4 Contactor
a. 208-230V/60 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1035-3
b. 208-230V/60 Hz/3 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0116-3
5 P.T.C.R. Compressor Starter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85-0491-3
6 Compressor Run Capacitor
a. Used with 208-230V/50-60 Hz/1 Ph (Compressor 76-2687-3) . . . . . . . . . . . . . . . . . . . . . . . . . . . 000000028
7 Wire Harness Control Box To Bulkhead
a. 208-230V/60 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0166-3
b. 208-230V/60 Hz/3 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0166-3
8 Refrigeration Service Valve Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7324-3
Miscellaneous – Brackets, Screws, etc.
9 Locknut Used to Mount Refrigeration Service Valves. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 54-7503-9
10 Control Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 602559-1
11 Control Box Cover (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2852-3
12 P.T.C.R. Compressor Starter Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85-0495-3
13 Control Board Mounting Supports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-0225-3
14 Capacitor Mounting Strap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 602495-1
15 Screw, #10-24 x .50 Ground. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0216-9
Rev (09/06)
† Refer to Cross Reference Guide
Q1600 – 2
Q1600 EVAPORATOR COMPARTMENT
12
14
3
pt1194
2
15
18
13
7
4
1
11
3
2
pt1225
6
5, 10
9
8
DESCRIPTION PART NO.
1 Evaporator Assembly
a. Dice Cube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2697-9
b. Half Dice Cube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2698-9
2 Water Pump (208-230V/50-60 Hz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 14-8027-9
3 Water Level Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1129-3
4 Ice Thickness Control Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2781-3
5 Magnetic Bin Switch (Mounted to Evaporator). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 23-0148-3
6 Water Curtain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0474-3
7 Water Distribution Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-0322-3
8 Water Tr ough Drain Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 43-0062-9
9 Water Inlet Flow Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-0388-3
Miscellaneous – Brackets, Screws, etc.
10 Water Curtain Magnet with Attachment Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2802-3
11 Water Inlet Tubing .375 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-2131-3
12 Tubing (Water Pump Out) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-2115-3
13 Screw, #8-32 x .63 Nylon Water Distribution Tube Mounting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-0001-3
14 Screw, #10-24 x .50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0206-9
15 Screw, #10-24 x .750 – Used to Mount Evaporator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0218-9
16 Base and Water Trough Repair Kit (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2806-3
17 Evaporator Top Molding and Gasket Assembly (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2801-3
18 Water Curtain Pin Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2856-3
Q1600 – 3
† Refer to Cross Reference Guide
Rev (03/03)
Q1600 REFRIGERATION COMPARTMENT – COMMON PARTS
20
2, 11
14
10
3
8
15, 16, 17
12
1
21
13
7, 19
5
4
6
22
pt1226
18
pt1196
DESCRIPTION PART NUMBER
1 Compressor
a. 208-230V/60 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2687-3
b. 208-230V/60 Hz/3 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2688-3
2 Water Dump Valve
a. Dump Valve Coil Only, 208-230V/50-60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000001768
b. Dump Valve Rebuild Kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
3 Hot Gas Valve
a. Hot Gas Valve Including 208-230V/50-60 Hz Electrical Coil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-3010-1
b. Hot Gas Valve 208-230V/50-60 Hz Coil Only (Alco) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0448-3
c. Hot Gas Valve 208-230V/50-60 Hz Coil Only (Danfoss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 20-0177-3
4 Water Inlet Valve
a. Water Inlet Valve Including 208-230V/50-60 Hz Coil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-0113-3
5 Expansion Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-0159-3
6 Expansion Valve Body Insulation Boot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0036-3
7 Expansion Valve Bulb Insulation Boot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0720-3
8 Manifold Strainer (in front of hot gas valve) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82-5097-3
9 Water Pump Electrical Wire Lead (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 20-7810-3
10 High Pressure Cut-out (Auto Reset). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 20-0124-3
Miscellaneous – Brackets, Screws, etc.
11 Dump Valve Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601597-1
12 Right Corner Post Weldment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 602204-1
13 Water Drain Female Wing Adapter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87-0608-3
14 Water Drain Vinyl Tubing, .625 ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 44-2038-3
15 Compressor Mounting Rubber Grommet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 85-0306-9
16 Compressor Mounting Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-7309-9
17 Compressor Mounting Bolt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-3773-9
18 Clamp, Water Drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5070-9
19 Clamp, Expansion Valve Bulb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5052-9
20 Screw, #10-24 x .50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0209-9
21 Screw, #10-24 x .7 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0218-9
22 Left Corner Post Weldment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 604514-1
23 Terminal Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0614-3
Rev (02/07)
† Refer to Cross Reference Guide
Q1600 – 4

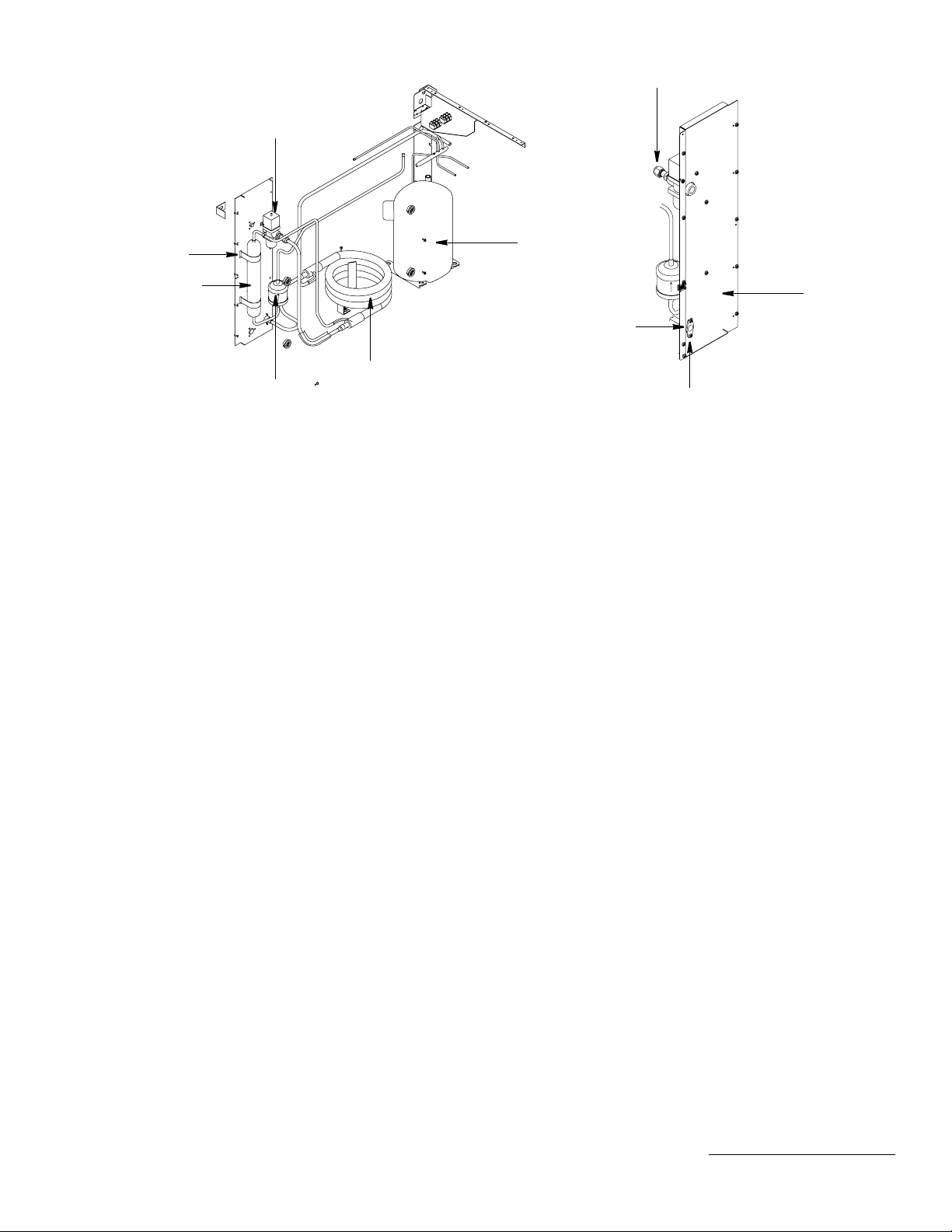

Q1600 REFRIGERATION COMPARTMENT – WATER COOLED
10
5
pt1229
1
9
6
pt1230b
11
8
3
4
2
DESCRIPTION PART NO.
1 Compressor (Refer to COMMON PAR TS Page) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 4
2 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89-3027-9
3 Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89-0035-3
4 Water-Cooled Condenser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 000001508
5 Water Regulating Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7212-3
6 Water Drain Female Wing Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87-0608-3
7 Wiring Harness (Not Shown)
a. 230V/60HZ/1Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0179-3
b. 230V/60HZ/3Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3196-3
Miscellaneous – Brackets, Screws, etc.
8 Receiver Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600054-1
9 Back Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601905-1
10 Water Coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-3419-3
11 Screw, #10-24 x .50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0206-9
Q1600 – 5
† Refer to Cross Reference Guide
Rev (02/07)

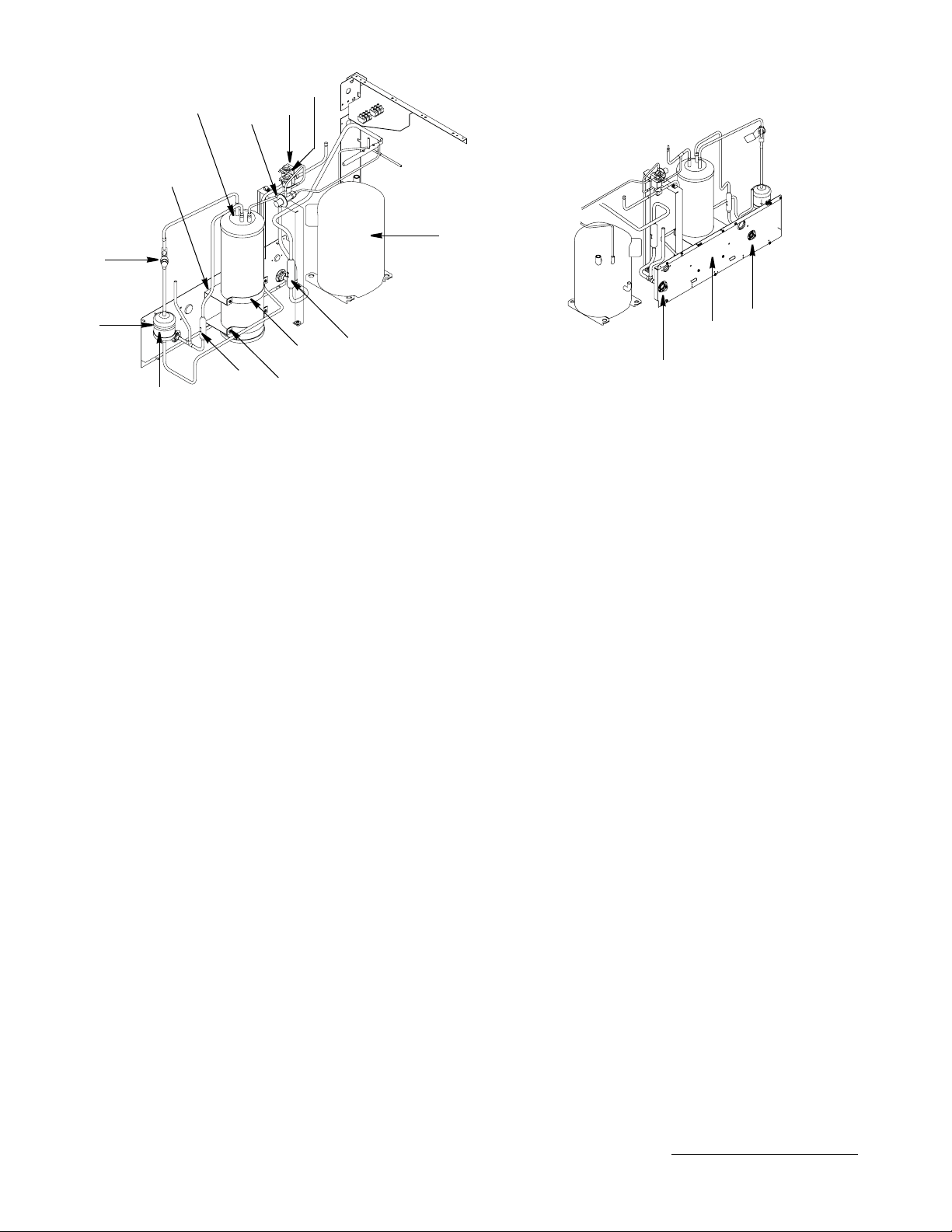

Q1600 REFRIGERATION COMPARTMENT – REMOTE
7
3
16
6
15
2
DESCRIPTION PART NO.
1 Compressor (Refer to COMMON PARTS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 4
2 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89-3027-9
3 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2958-3
4 Magni-Check Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-7314-9
5 Magni-Check Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-7315-9
6 Refrigeration Service Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-7316-9
a. Cap for Refrigeration Service Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56-5075-3
7 Harvest Pressure Regulating Solenoid (HPR) Valve
a. HPR V alve Including 208-230V/50-60 Hz Electrical Coil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-3006-1
b. HPR V alve 208-230V/50-60 Hz Coil Only (Danfoss). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 20-0177-3
c. HPR Valve 208-230V/50-60 Hz Coil Only (Alco). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-0448-3
8 Liquid Line Solenoid (LLS) Valve
a. LLS Valve Including 208-230V/50-60 Hz Electrical Coil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-3010-1
b. LLS Valve 208-230V/50-60 Hz Coil Only. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0448-3
9 Harvest Pressure Regulating Valve (HPR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-6779-3
10 Coupling – Male, 5/8-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-6034-3
11 Coupling – Male, 1-1/6-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-6035-3
Miscellaneous – Brackets, Screws, etc.
12 Coupling Mounting Flange for 5/8-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-6005-3
13 Coupling Mounting Flange for 1-1/16-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-6006-3
14 Back Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601905-1
15 Drier Plastic Tie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5035-9
16 Receiver Mounting Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600056-1
17 Receiver Mounting Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630721-4
18 Screw, #10-24 x .50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0206-9
8
9
1
pt1232
pt1379
10, 12
17
4
18
5
14
11, 13
Rev (02/05)
† Refer to Cross Reference Guide
Q1600 – 6

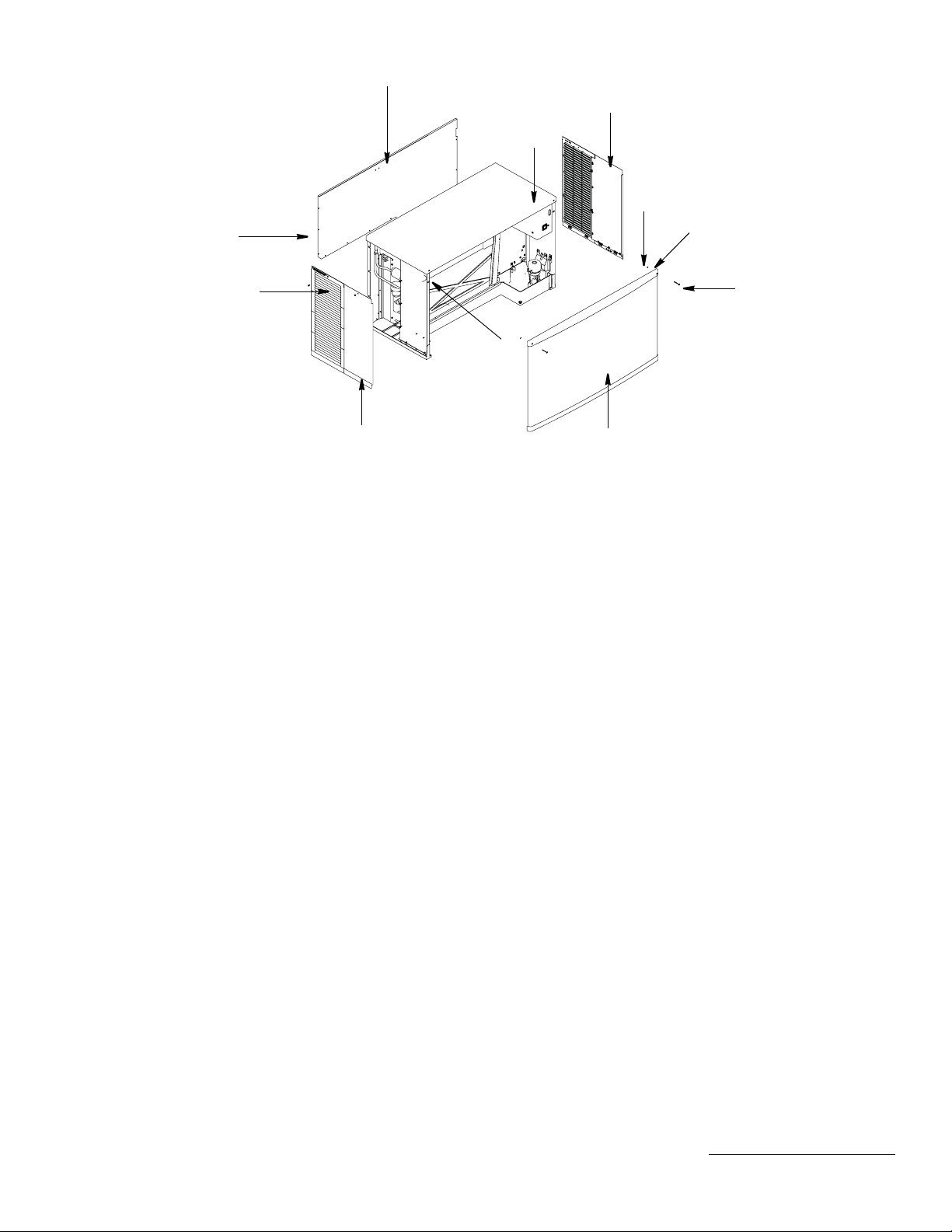

Q1600 PANELS
4
5
6
9
3
8
11
10
2
1
7
pt1378
DESCRIPTION PART NO.
1 Front Panel Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2879-3
2 Left Side Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2859-3
3 Back Panel, Water . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 602599-1
4 Back Panel, Remote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 602607-1
5 Right Side Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2860-3
6 Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-0332-3
Miscellaneous – Brackets, Screws, etc.
7 Front Cover Screw. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 51-1901-9
8 Front Cover Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-7338-9
9 Front Cover Screw Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-4827-9
10 Speed Nut Assembly to Mount Front Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 54-7303-9
11 Screw, #10-24 x .50 Flat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0209-9
12 Extruded Tape (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 92-0250-9
NOTE: Items 7, 8, 9 and 10 can be ordered as assembly 76-2898-3.
Q1600 – 7
† Refer to Cross Reference Guide
Rev (11/02)
JC1895 REMOTE CONDENSER
(USED WITH Q1600 REMOTE ICE MACHINES)
21
2, 3
pt1187
6
17
4
18
10
23
19
pt1193
15
20
9, 12
7
8, 11
16
22
1
5
13
pt1192
DESCRIPTION PART NO.
1 Air Condenser (uses two). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 88-5089-9
2 Fan Motor (208-230V 50/60 Hz/1 Ph). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2941-3
3 Fan Motor Run Capacitor (Emerson) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85-0458-3
3 Fan Motor Run Capacitor (Magnatec) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85-0352-3
4 Fan Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1611-3
5 Fan Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-0064-3
6 Rain Slinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1505-3
7 Head Pressure Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-6809-3
8 Coupling – Male, 5/8-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-6034-3
9 Coupling – Male, 1-1/6-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 83-6035-3
10 Female Line Set Coupling Kit (Sold as Finished Goods Sales Kit) . . . . . . . . . . . . . . . . . . . . . . . . . . Sales K0129
Miscellaneous – Brackets, Screws, etc.
11 Coupling Mounting Flange (for 5/8-18). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-6006-3
12 Coupling Mounting Flange (for 1-1/16-12) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-6005-3
13 Top Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601789-1
14 Intentionally Left Blank
15 Panel – Rear. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 601788-1
16 Panel – Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 601787-1
17 Fan Motor Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 601768-1
18 Electrical Box Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 601776-1
19 Fan Motor Mounting Screw (5/16-18 x 5/8). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-3565-9
a. Fan Motor Mounting Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-7309-9
b. Fan Motor Mounting Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-7313-9
c. Fan Motor Mounting Hexnut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54-2975-9
20 Fan Guard Mounting Screw (1/4-20 x 5/8). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-3345-9
a. Fan Guard Mounting Flatwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-7304-9
b. Fan Guard Mounting Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-4511-9
c. Fan Guard Mounting Hexnut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 54-2952-9
21 Panel/Condenser Mounting Screw (#8 x 1/2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 51-2153-9
a. Panel/Condenser Mounting Lockwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 55-4459-9
22 Screw (#10-24 x 1/2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0206-9
23 Valve Cores (used in linesets) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2684-3
24 Legs (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 601769-1
Rev (03/03)
† Refer to Cross Reference Guide
Q1600 – 8
Loading...
