Manitowoc
Ice Machine Parts List for
MDB290 Series Dispenser Models
MDB290 MDB291
Manufactured August 1968 through May 1988
The only parts available for replacement are listed.
Parts not list are no longer available.
MDB290 – 1
Updated: 7/12
MDB290
UP TO SN 82015260
GEAR DRIVE GROUP PART NO.
1/3 H.P. Gear Drive Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Lower Bearing Housing Assembly (With shaft) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150401
AUGER GROUP
Auger Assembly (3"). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4800041
Ice Chute Assembly (For 3" auger) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6819714
Flat Washer #8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5504269
Wing Nut #8-32 (For 3" ice chute) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139
CONTROL GROUP
Push Button Microswitch (Ice and water) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2301063
Manual Water Dispenser Valve (Water trigger) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 202FN1101
Solenoid Valve (Water). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2404051
Contactor (For push button microswitch) Replaced by Mercury Relay, 120V . . . . . . . . . . . . . . . . No Longer Available
CABINET GROUP
Foam Tape 9 Ft. (On trim frame top) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202489
Trim Frame Cube Tray. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126051
Access Door Gasket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202509
Wing Nut #8-32 (Mounting 126169 to liner) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139
Stainless Steel Front Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6816524
Front & Rear Panel Brass Stud (Mounting panels to base) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5013089
Front & Rear Panel Washer (Mounting panels to base). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5544599
Front & Rear Panel Nut (Mounting panels to base) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5429069
Front Panel Mounting Stud Brass. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5013089
Front Panel Mounting Stud Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5429069
Front Panel Mounting Stud Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5544599
Updated: 7/12
MDB290 – 2
MODEL MDB291
STARTING WITH SN 82015260
GEAR DRIVE & AUGER GROUP PART NO. ILLUSTRATION
1/3 H.P. Gear Drive Motor, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available 1
Lower Bearing Housing Assembly (With shaft) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150401 2
After SN 851264271 Use Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3710323
After SN 851264271 Use Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5032369
After SN 851264721 Use Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545119
Bearings for Lower Bearing Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3730031 2
Lockwasher (Mounting lower bearing housing assembly). . . . . . . . . . . . . . . . . . . . . . † 5545149 2
Auger Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4800041 2
Wing Nut 38-32 (For ice chute) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139 1
CONTROL GROUP FOR TRIGGER ICE & WATER
Manual Water Dispensing Valve (Water trigger) Without Cover . . . . . . . . . . . . . . . . † 202FN1101 1
Cover for Part No. 202FN1101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available 1
Contactor - Mercury Relay, 120V* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7621923 1
Wing Nut (Mounting Water Regulator). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139 1
CONTROL GROUP FOR PUSH BUTTON WATER
Manual Push Button Actuator & Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available Not Shown
Actuator Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available Not Shown
Mounting Screws (For switch box cover - 2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121539 Not Shown
Coupling Half Union. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1332011 Not Shown
8-32 Stainless Steel Wing Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139 Not Shown
Water Solenoid Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2404051 Not Shown
CABINET GROUP
Top Cover Mounting Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121539 1
Lower Front Panel (Painted) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6831514 1
Back Panel (Painted). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6831014 1
Foam Tape 9'. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202489 1
Stainless Steel Panel, Less Soda Heads & Ice Chute. . . . . . . . . . . . . . . . . . . . . . . . . † 7619563 1
Access Door Tape, 4 Ft.*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202509 1
Water Inlet Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1706021 1
Water Inlet Adapter Bushing, 5/8 OD x 3/8 ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300011 1
Water Inlet Adapter Bushing, 3/8 OD x 1/4 ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300031 1
Bin Condensate Tray Drain Tube, 21" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333 1
Drain Line Connection 3" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333 1
Melting Tank Drain Tube, 20" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333 1
Hose Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650649 1
5/8" OD Water Drain Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300471
* The components are part of, or within item and illustration given. Not necessarily shown.
MDB290 – 3
† Refer to Cross Reference Guide
Updated: 7/12
MDB291, CONTINUED

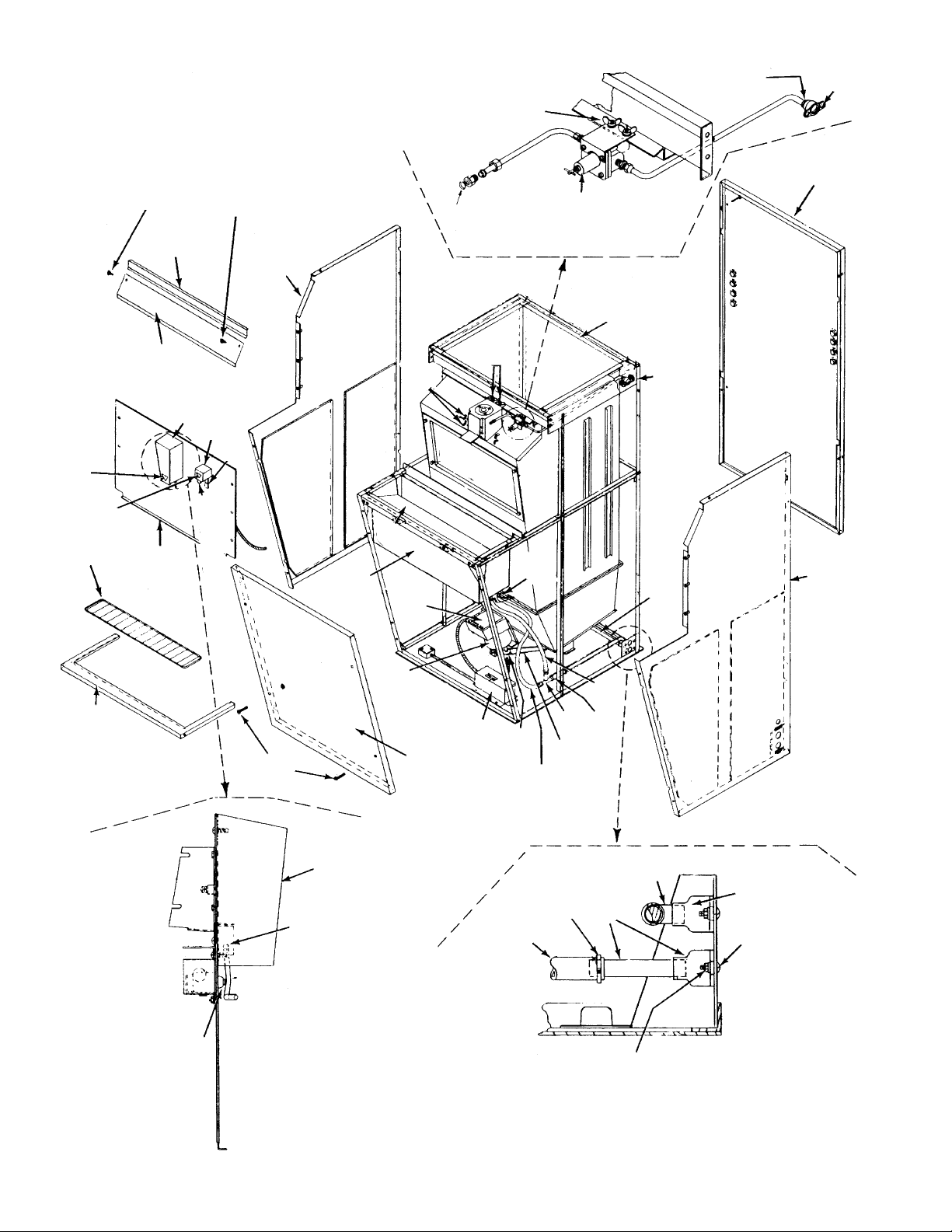

ILLUSTRATION 1
2077
1
2
WATER DRAIN
DETAIL
ICE TRIGGER
DETAIL
SEE
DETAIL 3
ABOVE
To Trigger Water Valve
DETAIL 3
Used on Trigger Water Units
20, 21
5
4
17
12
13
14
15
16
NLA
10
11
12
NLA
14
NLA
3
3
NLA
7
19
18
23
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
Updated: 7/02
MDB290 – 4
MDB291, CONTINUED
Callous for Illustration 1 Part No.
1 Rear Panel (Painted) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6831014
2 Lower Front Panel (Painted) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6831514
3 Top Cover Mounting Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121539
4 Stainless Steel Front Panel, Less Soda Heads & Ice Chute - for Cornelius . . . . . . . . . . . . . . . . . . . . † 7619563
5 Manual Water Dispensing Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 202FN1101
6 Cover (For manual water dispensing valve). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Wing Nut, #8-32 (Mounting ice chute bracket to ice chu te ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139
8 1/3 H.P. Gear Drive Motor, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
9 Bin Condensate Tray Drain Tube, 21" Long. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333
10 Drain Tube, 3" Long. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333
11 Melting Tank Drain Tube, 18" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333
12 Bin Drain Tube, 38" Long. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333
13 Drain Tube Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650649
14 Drain Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300471
15 Water Adapter, 1/2" NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1706021
16 Adapter Mounting Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
17 Adapter Mounting Hex Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5429069
18 Foam Tape, 9 Ft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202489
19 Access Door Bin Liner Tape 4 Ft. Long* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 9202489
20 Bushing, 5/8" O.D. x 3/8" I.D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300011
21 Bushing, 3/8’O.D. x 1/4" I.D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300031
22 Water Adapter, 1/2" NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1706021
23 Wing Nut, #8-32 Stainless Steel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139
24 Contactor (60 cycle)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7621923
* The components are part of, or within item and illustration given. Not necessarily shown.
MDB290 – 5
† Refer to Cross Reference Guide
Updated: 7/12
ILLUSTRATION 2
NLA
3
2
4
1
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
NLA
MDB291, CONTINUED
Callouts for Illustration 2 PART NO.
1 Auger Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4800041
2 Lower Bearing Housing Assembly with Shaft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150401
3 Bearing for Lower Bearing Assembly (3 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3730031
4 Lockwasher (Mounting lower bearing assembly) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545149
* The components are part of, or within item and illustration given. Not necessarily shown.
Updated: 2/11
MDB290 – 6
