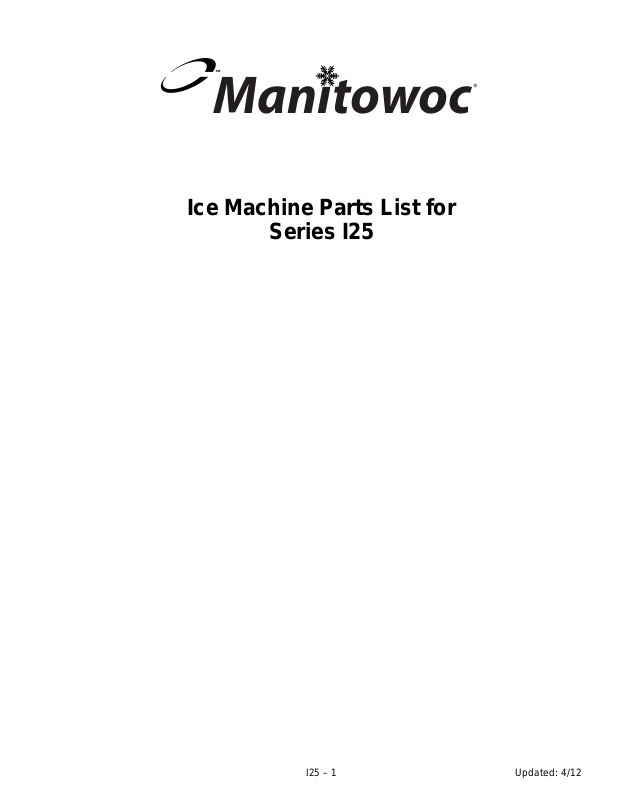

Page 1
Manitowoc
Ice Machine Parts List for
Series I25
I25 – 1
Updated: 4/12
Page 2
I25 CONTROL BOX
PT1107
1
4
Ground
Ground
Knob Supplied
with Control
Screw to Mount to
Water Curtain Support
7
5
7
2
3
6
115V/60 230V/50 230V/60
1 Cube size control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7626133 same same
2 Switch - toggle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Bin thermostat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2351263 same same
4 Stop - cube size control . . . . . . . . . . . . . . . . . . . . . . . . .
5 Control box cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7626143 same same
No Longer Available same same
No Longer Available same same
6 Screw, 8-18 x 5/8 hex . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012259 same same
7 Screw, 8-32 x 1/2 phil . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249 same same
8 Power Cord (Not shown) . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available 2031883 No Longer Available
Updated: 5/11
I25 – 2
† Refer to Cross Reference Guide
Page 3
I25 EVAPORATOR COMPARTMENT
PT1108
1
Clamp Is Used to
Mount Water Pump to
Distribution Tube
See Spray Housing
Detail at Left
2
4
3
5
17
7
14
8
13
10
9
13
12
11
6
19
15, 23
20, 23
16, 23
21, 22
18, 20, 23
115V/60 230V/50 230V/60
1 Evaporator, 18 cube, assy . . . . . . . . . . . . . . . . . . . . . . . .
2 Spray assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Spray nozzle (uses 6) . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
No Longer Available same same
No Longer Available same same
4 Water plug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4300629 same same
5 Distribution tube - vinyl molded. . . . . . . . . . . . . . . . . . . . .
6 Thermal tube (for cube size ctl). . . . . . . . . . . . . . . . . . . . .
7 Water curtain support . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Water curtain flap (uses 14) . . . . . . . . . . . . . . . . . . . . . . .
9 Water pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7625523 † 1480279 † 1480279
10 Standpipe (near water pump) . . . . . . . . . . . . . . . . . . . . . .
11 Vent, sump (behind water pump) . . . . . . . . . . . . . . . . . . .
12 Water pump lead . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Sump divider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Rod for water curtain flaps . . . . . . . . . . . . . . . . . . . . . . . .
15 Clip - evap/water tube . . . . . . . . . . . . . . . . . . . . . . . . . . . 4302683 same same
16 Clip - evaporator . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 Clamp (on water pump) . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650539 same same
18 Clamp on vinyl tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650039 same same
19 Clamp to hold thermal tube . . . . . . . . . . . . . . . . . . . .
20 Spacer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4302749 same same
21 Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545169 same same
22 Screw, 10-32 x 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5027079 same same
23 Screw, 8-18 x 5/9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012259 same same
24 Water Shield - Mylar . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
I25 – 3
† Refer to Cross Reference Guide
Updated: 5/11
Page 4
I25 COMPRESSOR COMPARTMENT
PT1104
1, 2, 3
20
21
29
14
29
33, 34,
35, 36
29, 31, 32
17, 22
6
10
27
7
4
11
27
9
16
28
8
30
23
25
27
18
19
13
15
28
26
29
6
23
9
24
12
27
1
5
7
5
1 Compressor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available No Longer Available No Longer Available
115V/60 230V/50 230V/60
2 Overload . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available 8504733 No Longer Available
3 Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available No Longer Available N o Longer Available
4 Cap tube/heat exchanger assembly 125. . . . . . . . . . . . . No Longer Available same same
5 High pressure Cut-out control . . . . . . . . . . . . . . . . . . . . . † 2355369 same same
6 Hot gas solenoid valve (Danfoss) . . . . . . . . . . . . . . . . . . † 7630001 † 7630061 † 7630061
7 Service valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8373109 same same
8 Terminal board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Water inlet valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2405073
No Longer Available same same
No Longer Available No Longer Available
10 Water inlet splash guard . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available same same
11 Bracket, inlet support . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
12 Bracket, service valve . . . . . . . . . . . . . . . . . . . . . . . . . . . 6012771 same same
13 Bracket, drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Bracket, locking drain . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 Bracket, high pressure control . . . . . . . . . . . . . . . . . . . .
16 Bracket, upper shroud . . . . . . . . . . . . . . . . . . . . . . . . . .
17 Bracket, strain relief . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 Corner support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 Tubing, vinyl, 0.625 ID . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420383 same same
20 Tubing, poly, 0.025 OD . . . . . . . . . . . . . . . . . . . . . . . . . . 4420291 same same
21 Drain fittings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 Bushing, strain relief . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2512043 2512063 2512043
23 Clip, blade grounding . . . . . . . . . . . . . . . . . . . . . . . . . . . 2511103 same same
24 Ferrule nut on water inlet valve . . . . . . . . . . . . . . . . . . . . † 5650729 same same
25 Elbow, 90D black poly (uses 2) . . . . . . . . . . . . . . . . . . . .
26 Plastic clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650609 same same
27 Screw, 8-18 x 5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012259 same same
28 Screw, #8 x 3/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121669 same same
29 Screw, 10-24 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069 same same
30 Screw, 10-24 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202169 same same
31 Washer, #10, lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545169 same same
32 Hexnut 10-24 x 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33 Rubber Grommet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8503069 same same
34 Flatwasher 5/16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573099 same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
No Longer Available same same
35 Hexnut 3/8 x 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5430029 same same
36 Sleeve 3/8 x 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8503949 same same
37 Reducer (sent w/unit) (Not shown) . . . . . . . . . . . . . . . . .
No Longer Available same same
Updated: 7/11
† Refer to Cross Reference Guide
I25 – 4
Page 5
I25 AIR-COOLED
PT1105
1
2
9
11
8
4
10
9
9
11
9
7
5, 6 3
115V/60 230V/50 230V/60
1 Air condenser * . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
2 Fan motor 11 5V/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2412873 † 2412883 † 2412883
3 Fan blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2416021 same same
4 Fan bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Fan shroud (metal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
No Longer Available same same
6 Fan shroud (fiberboard) . . . . . . . . . . . . . . . . . . . . . . . . . . 7111743 same same
7 Fan cycling control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8930259 same same
9 Screw, 10-24 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069 same same
10 Screw, 8-38 x 7/16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5025599 same same
No Longer Available same same
11 Screw, 8-18 x 5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012259 same same
* When ordering air condenser for units prior to SN 961061802, you must order fiberboard shroud # 7111743.
I25 – 5
† Refer to Cross Reference Guide
Updated: 9/11
Page 6
I25 WATER-COOLED
PT1106
1
14
15
16
8
4
5
4
7
2
8
6
3
7
8
12, 13
9, 10, 11
115V/60 230V/50 230V/60
1 Water condenser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8865223 same same
2 Water regulating valve . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Drier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8430229 same same
No Longer Available same same
4 Adapter, 1/2 x 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8706103 same same
5 Bracket for adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Bracket for drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Elbow, half union . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
No Longer Available same same
No Longer Available same same
8 Screw, 10-24 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069 same same
9 Washer, #10 lock ext teeth . . . . . . . . . . . . . . . . . . . . . . . † 5545169 same same
10 Screw 10-32 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Hex nut 10-32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
No Longer Available same same
12 Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573099 same same
13 Screw, 1/4 x 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5035683 same same
14 Bracket to mount condenser . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
15 Screw, #8 x 3/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121669 same same
16 Terminal board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
No Longer Available same same
Updated: 7/11
I25 – 6
† Refer to Cross Reference Guide
Page 7
I25 CABINET
PT1109
1 Rear panel is placed on cabinet first
then side panels are placed, same
screws hold both panels in place
Used at Bottom of
Back Panel
Used at Top of
Back Panel
10
2
8
10
9
9
4
5, 6
7
10
3
9
1 Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
2 Top cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
3 Panel, Side LH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
4 Panel, Side RH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Panel, rear, air cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
6 Panel, rear, water cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Grill, front, vacuum formed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Panel, tubing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
9 Screw, 10-24 x 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069
10 Screw, 8-18 x 5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5012253
11 Ice Scoop (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3302563
I25 – 7
† Refer to Cross Reference Guide
Updated: 5/11
Page 8
INTENTIONALLY LEFT BLANK
I25 – 8
