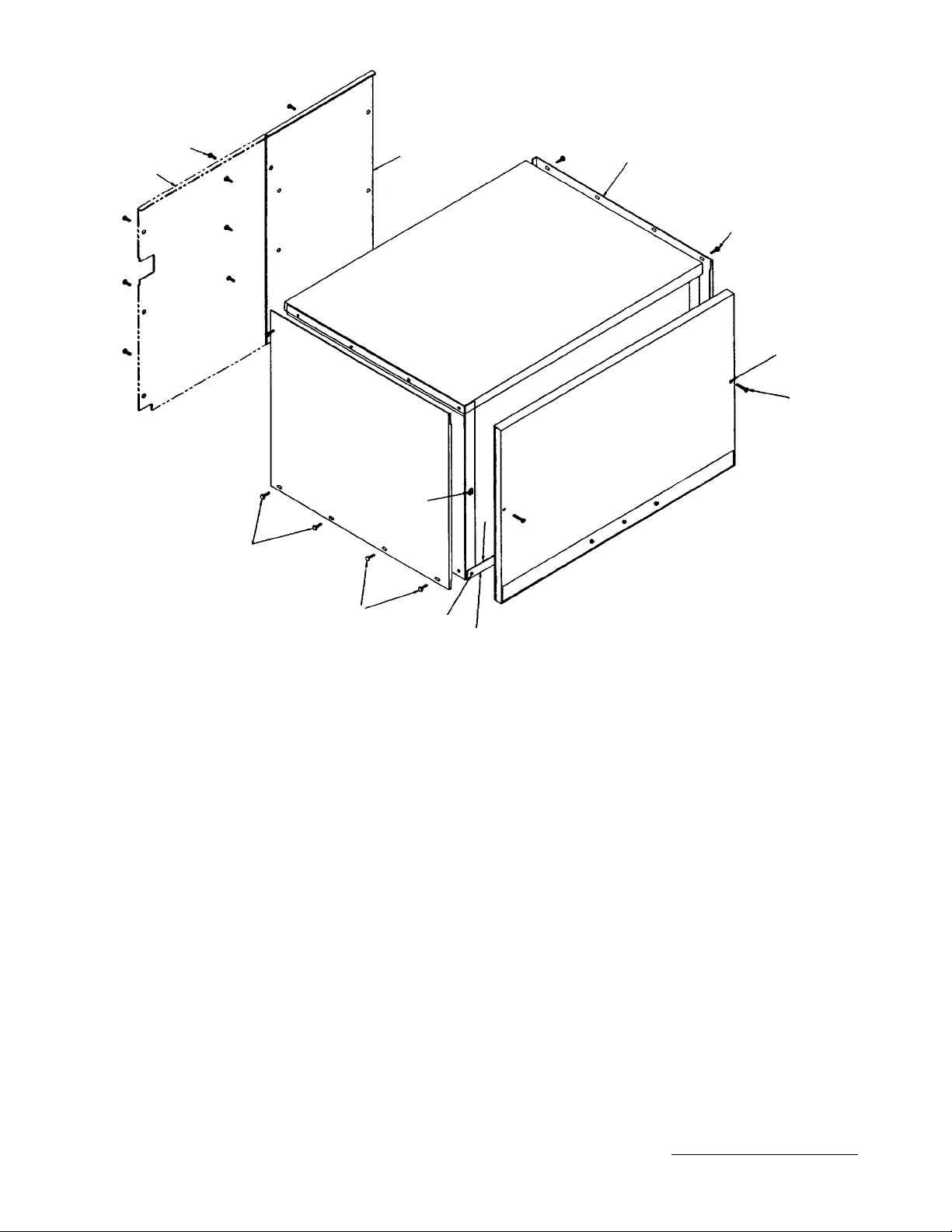

Manitowoc Ice GD-0202A Parts List
Manitowoc
Ice Machine Parts List for
Series G-0200 Cuber Models
GR-0200A
GD-0202A
GY-0204A
GR-0201W
Manufactured January 1991 through May 1993
GD-0203W
GY-0205W
R-502 System
G0200 – 1
Updated: 10/10

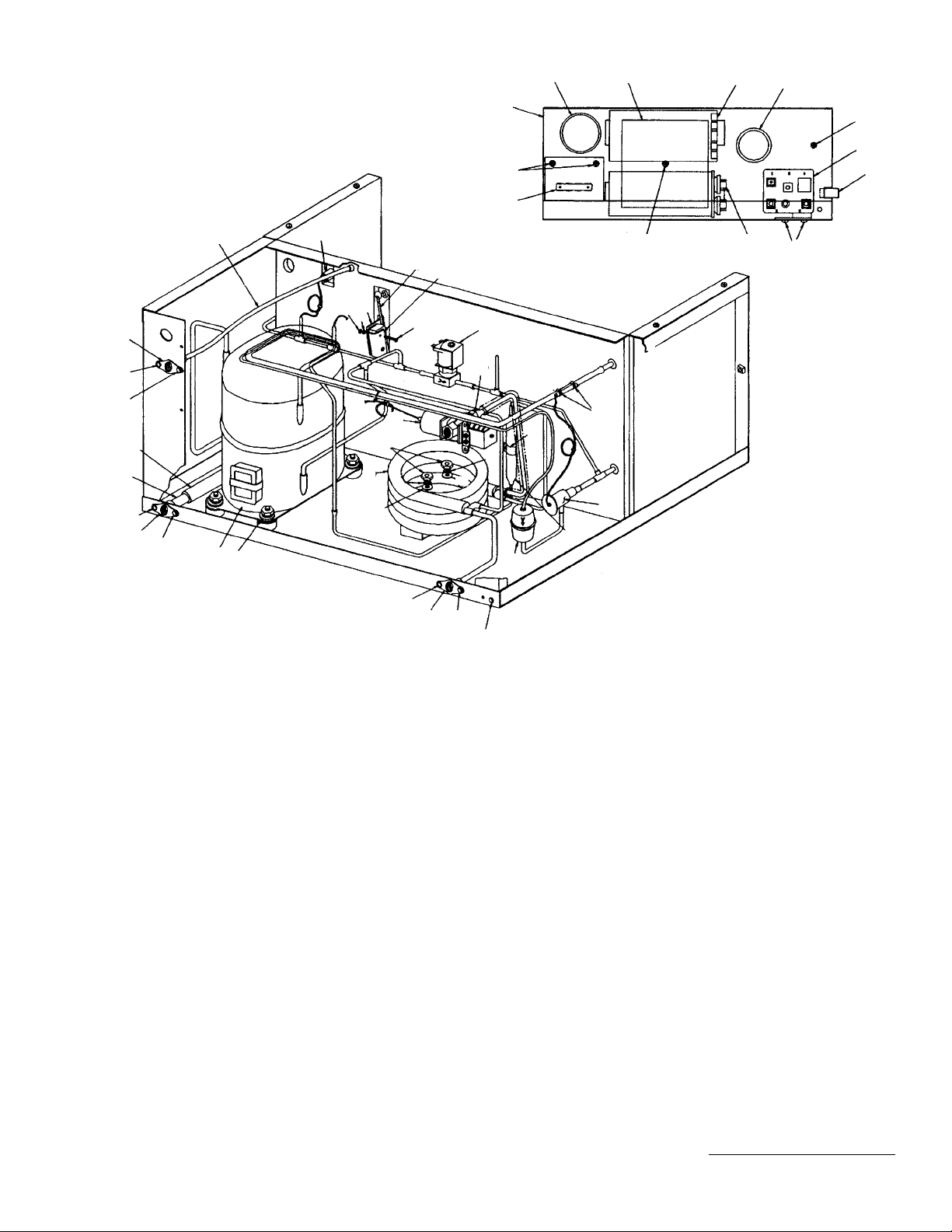

G-0200 CONTROL BOX
1201
2
13
11
4
5
8
11
3
11
14
11
10
11
1
12
9
12
PART NO.
1 Delay Relay, 7 Second. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0816-3
2 Pump Delay Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0642-3
3 Toggle Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 23-0084-9
4 Unitized Sensor Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2376-3
5 Mounting Channel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-0846-3
6 Control Box, Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Control Box, Side Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 631531-4
8 Control Box, Bottom Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 631541-4
9 Bushing for 1-1/2" Hole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 25-0013-9
10 Bushing for 5/8" Hole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 25-0016-9
11 Screw, #10-24 x .50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0206-9
12 Screw, #8-32 x 1.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-2668-9
13 Screw, #10-24 x .50 Grounding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-2932-9
14 Nylon Spring Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5069-9
Updated: 2/10
G0200 – 2
† Refer to Cross Reference Guide
G-0200 EVAPORATOR COMPARTMENT
1202
17
12
13
2
5
1
20
33
22
37
28
21
35
25
4
3
31
30
16
15
38
22
39
10
19
34
39
18
30
27, 32
36
29
36
24
29
37
7, 8, 9
37
26
23
38
6
On Regular Size
Evaporator Option
Only
PA RT NO.
No Longer Available
No Longer Available
1 Activating Pin Assembly. . . . . . . . . . . 76-2025-3
2 Centering Pin . . . . . . . . . . . . . . . . . . . † 50-1313-9
3 Control Box Side Cover . . . . . . . . . . . 631531-4
4 Control Box Top Cover. . . . . . . . . .
5 Distribution Tube Assembly . . . . . . No Longer Available
6 End Plug. . . . . . . . . . . . . . . . . . . . . . . † 44-0820-9
7 Evaporator, Dice Cube. . . . . . . . . . . . † 684521-9
8 Evaporator, Half Dice Cube . . . . . . .
9 Evaporator, Regular Cube . . . . . . . . No Longer Available
10 Float Valve . . . . . . . . . . . . . . . . . . . . . † 83-6904-9
11 Float Valve Mounting Bracket . . . . . . † 76-2283-3
12 Ice Thickness Control. . . . . . . . . . . . . † 76-2061-3
13 Ice Thickness Control Bracket . . . . . . 618581-4
14 Process Valve Cover
. . . . . . . . . . . . . . . . . . No Longer Available
15 Process Valve Stem Only. . . . . . . . . . 83-7317-3
16 Process Valve w/Stem . . . . . . . . . . . . † 83-7310-9
17 Spring Clip . . . . . . . . . . . . . . . . . . . . . † 56-5047-9
18 Sump Trough . . . . . . . . . . . . . . . . . .
No Longer Available
19 Sump Trough Plug. . . . . . . . . . . . . . . † 43-0062-9
20 Tube Seal. . . . . . . . . . . . . . . . . . . . . . † 44-0821-9
21 Tubing, Poly .25 OD. . . . . . . . . . . . . . 44-2029-1
22 Tubing, Vinyl .50 ID . . . . . . . . . . . . . . † 44-2033-3
23 Water Curtain. . . . . . . . . . . . . . . . . . . † 76-2039-3
24 Water Curtain Bracket . . . . . . . . . . . . † 76-2177-3
25 Water Flow Clamp . . . . . . . . . . . . . . . 76-2054-3
26 Water Pump, 115V 60 Hz. . . . . . . . . . † 76-2306-3
27 Water Trough Support . . . . . . . . . . . . † 43-0201-9
28 Bushing . . . . . . . . . . . . . . . . . . . . . . . † 25-0011-9
29 Bushing . . . . . . . . . . . . . . . . . . . . . . . † 25-0010-9
30 Cagenut . . . . . . . . . . . . . . . . . . . . . . . † 54-2910-9
31 Hex Locknut. . . . . . . . . . . . . . . . . . . . † 54-7503-9
32 Hex Nut, #10-32 x .196 . . . . . . . . . . . † 54-2945-9
33 Hose Clamp. . . . . . . . . . . . . . . . . . . . † 56-5064-9
34 Reducing Tee. . . . . . . . . . . . . . . . . . . 43-0057-3
35 Screw, #10-24 x .500. . . . . . . . . . . . . † 52-0206-9
36 Screw, #10-24 x .625. . . . . . . . . . . . . † 52-0205-9
37 Spring Clip, Nylon . . . . . . . . . . . . . . . † 56-5069-9
38 Thumb Screw, Plastic . . . . . . . . . . . . † 53-0504-9
39 Union Connector, White Nylon. . . . . . 83-9005-3
G0200 – 3
PART NO.
† Refer to Cross Reference Guide
Updated: 2/10
