Manitowoc Ice IB1024YC, IB1022DC, CVD1075, CVD1285, CVD1185 Parts List
Manitowoc
Ice Machine Parts List for
Series IB1000C Models
IB1024YC
IB1022DC
CVD1075
CVD1285
CVD1185
IB1000C – 1
Updated: 1/11
IB1000C CONTROL BOX
pt1351
5
3
7
8
1, 2
DESCRIPTION PART NO.
1 Control Board (for use with all voltages)
a. After Serial Number 050400000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0619-9
b. Before Serial Number 050400000 (includes wiring harness) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-0351-3
2 7 Amp Fuse – Mounted on Control Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1100-3
3 Wiring Harness Control Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0077-3
4 Wiring Harness Compressor Compartment (Not shown)
a. Before Serial Number 110697294 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0183-3
b. After Serial Number 110697294 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000002532
Miscellaneous – Screws, Supports, etc.
5 Control Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 604239-1
6 Control Box Cover (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-0063-3
7 Control Board Mounting Supports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-0225-3
8 Screw, #10-24 x .50 Ground. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 52-0216-9
Updated: 10/10
IB1000C – 2
† Refer to Cross Reference Guide
IB1000C EVAPORATOR COMPARTMENT
pt1352
1
3
2
12
6
5, 10
11, 16
7
9
14
15
8
4
13
DESCRIPTION PART NO.
1 Evaporator Assembly
a. Dice Cube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-0099-9
b. Half Dice Cube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-0100-9
2 Water Pump
a. 115V/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0571-3
b. 208-230V/60 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0572-3
c. 220V/50 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0572-3
3 Water Level Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0065-3
4 Ice Thickness Control Probe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2781-3
5 Magnetic Bin Switch (Mounted to Evaporator) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 23-0148-3
6 Water Trough . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0052-3
7 Water Curtain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 40-0523-3
8 Water Distribution Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2498-3
9 Toggle Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-0134-3
a. Toggle Switch Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0056-3
b. Toggle Switch with Wiring Harness. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0063-3
Miscellaneous – Brackets, Screws, etc.
10 Water Curtain Magnet with Attachment Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-2802-3
11 Quarter Turn Fastener Male (Water Trough and Water Pump Mounting). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-0045-3
12 Tubing (Water Pump Out). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0298-3
13 Screw, #8-32 x .63 Water Distribution Tube Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 50-0001-3
14 Water Curtain Pin Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2776-3
15 Evaporator Top Molding and Gasket Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-2621-3
16 Quarter Turn Fastener Receptacle Female (Water Trough and Water Pump Mounting) . . . . . . . . . . . . . . . . . . . 56-5085-3
17 Thermostat Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0696-3
a. Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 606386-1
18 Temperature Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0905-3
a. Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 605870-1
IB1000C – 3
† Refer to Cross Reference Guide
Updated: 3/10

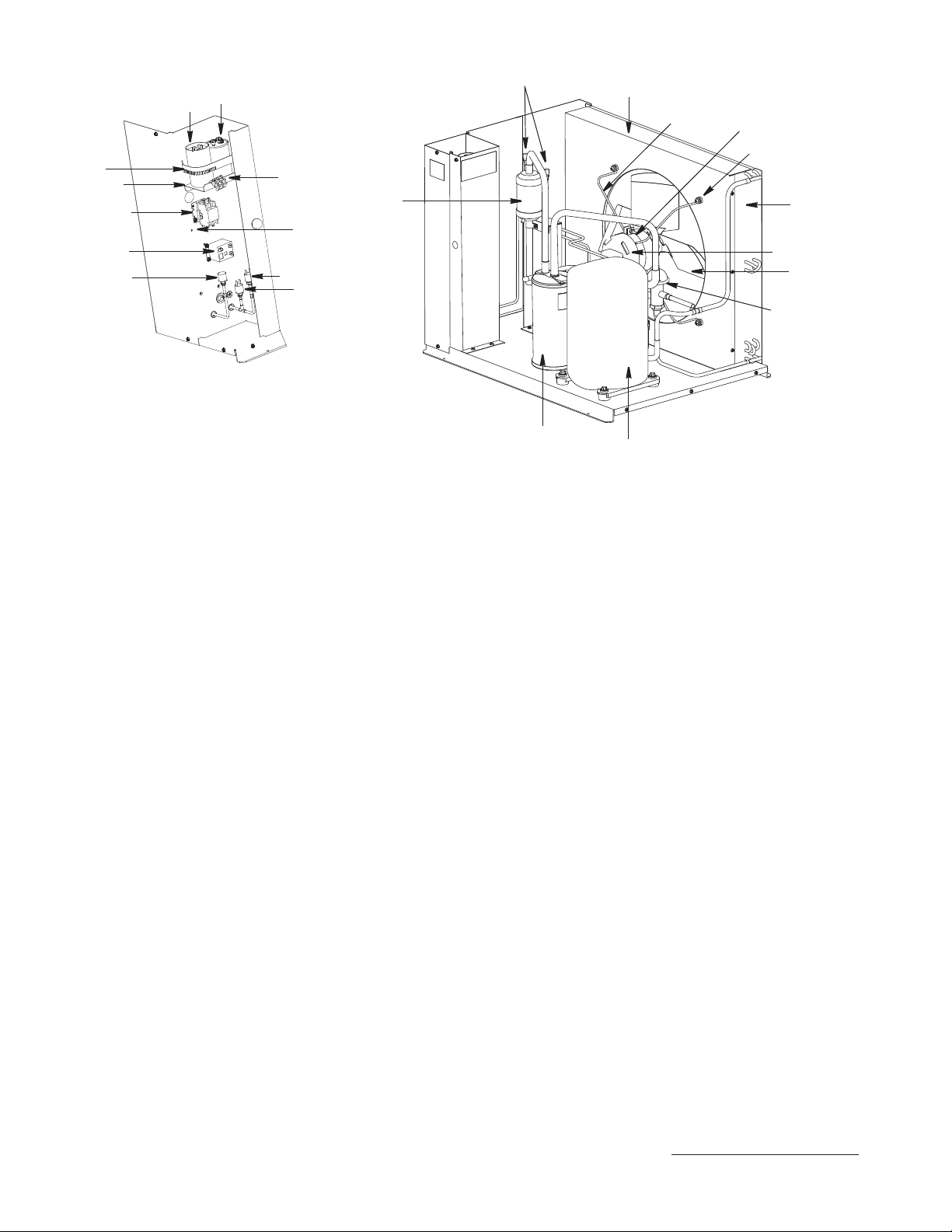

IB1000C REFRIGERATION COMPARTMENT
pt1354
7
1
16
15
14
11
10
13
8, 8a
6
5
4
3
2
9
DESCRIPTION PART NO.
1 Water Dump Valve
a. 115V/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000001767
b. 208/230V 50/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000001768
c. Dump Valve Rebuild Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
2 Manual Shut-off Valve Liquid Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7327-3
3 Check Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7315-9
4 Manual Shut-off Valve Suction Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7328-3
5 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82-5058-3
6 Cool Vapor Valve (Before Serial Number 110697294)
Solenoid Valve Including 115V/60 Hz Electrical Coil (Danfoss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-3005-1
a. 115V/60 Hz Electrical Coil Only Danfoss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000005156
b. 115V/60 Hz Electrical Coil Only Alco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-0436-3
Solenoid Valve Including 208/230V 50/60 Hz Electrical Coil (Danfoss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-3011-1
a. 208/230V 50/60 Hz Electrical Coil Only Danfoss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000005157
b. 208/230V 50/60 Hz Electrical Coil Only Alco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0448-3
6 Cool Vapor Valve (After Serial Number 110697294)
Solenoid Valve with 115/60/1 Electrical Coil (Alco) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000002788
a. 115V/60 Hz Electrical Coil Only Alco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-0436-3
Solenoid Valve Including 208/230V 50/60 Hz Electrical Coil (Danfoss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-3012-1
a. 208/230V 50/60 Hz Electrical Coil Only (Danfoss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000005157
7 Receiver Service Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-7316-3
a. Valve Cap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56-5075-3
8 Expansion Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-0022-3
a. Expansion Valve Body Insulation Boot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76-0080-3
b. Expansion Valve Bulb Insulation Boot (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0092-3
9 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89-3024-9
10 Water Inlet Valve
a. Water Inlet Valve Including 115V/60Hz Coil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000007965
b. Water Inlet Valve Including 208/230V 50/60 Hz Electrical Coil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000007966
11 Liquid Line Solenoid Valve
Liquid Line Solenoid Valve Including 115V/60 Hz Coil (Danfoss). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 76-3001-1
a. 115V/60 Hz Coil Only Danfoss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000005156
b. 115V/60 Hz Coil Only Alco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-0436-3
Liquid Line Solenoid Valve Including 208/230V 50/60 Hz Electrical Coil (Danfoss). . . . . . . . . . . . . . . . . . . . . . . † 76-3007-1
a. 208/230V 50/60 Hz Coil Only Danfoss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000005157
b. 208/230V 50/60 Hz Coil Only Alco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 24-0448-3
12 Air Assist Pump
a. 115/60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0934-3
b. 230/50-60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-0935-3
c. Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000002730
d. Air Manifold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-1173-9
e. Wiring Harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 000002532
Miscellaneous – Brackets, Screws, etc.
13 Left Corner Post . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 605499-1
14 Dump Valve Outlet Vinyl Tubing, .625 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0086-3
a. Dump Valve Tubing Insulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0091-3
15 Right Corner Post. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 605500-1
16 Water Drain Female Wing Adapter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87-0608-3
17 Clamp, Water Drain (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5070-9
18 Clamp, Expansion Valve Bulb (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 56-5052-9
a. Copper Expansion Valve Bulb Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-0050-3
19 Receiver Bracket (Mounts to Receiver Bracket). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60-4315-1
20 Receiver Mounting Bracket (Mounts to Bulkhead) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60-4314-1
21 Water Inlet Fitting (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-0087-3
a. Water Inlet Fitting Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-0038-3
Updated: 1/11
IB1000C – 4
