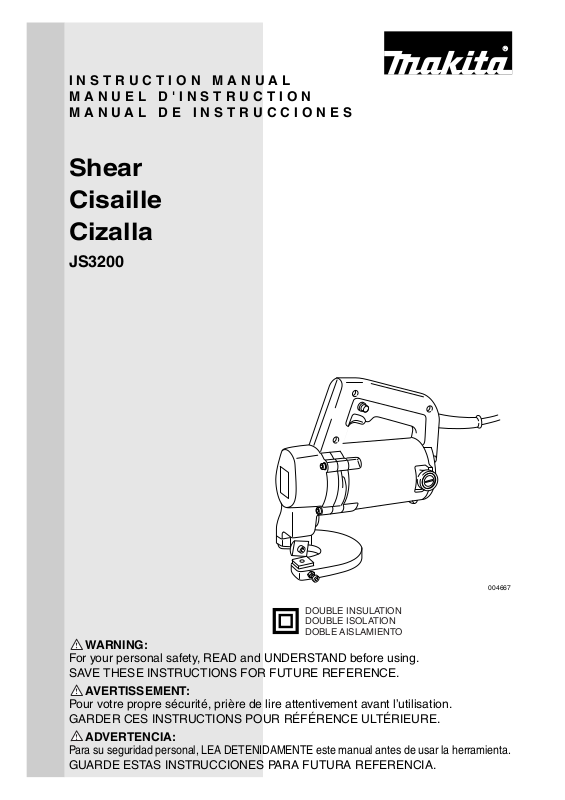

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES

Shear
Cisaille
Cizalla

JS3200

004667

DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

WARNING:

For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

AVERTISSEMENT:

Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

ADVERTENCIA:

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ENGLISH

SPECIFICATIONS

Model JS3200

Steel up to 400 N/mm

Max. cutting capacities

Min. cutting radius 50 mm (2”)

Strokes per minute 1,600 /min.

Overall length 204 mm (8”)

Net weight 3.5 kg (7.7 lbs)

• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.

• Note: Specifications may differ from country to country.

Steel up to 600 N/mm

Steel up to 800 N/mm

Aluminum up to 200 N/mm

2

2

2

2

3.2 mm (10 ga.)

2.5 mm (13 ga.)

1.5 mm (17 ga.)

4.0 mm (9 ga.)

GENERAL SAFETY RULES

GEA001-3

WARNING:

Read all instructions. Failure to follow all

instructions listed below may result in elec­tric shock, fire and/or serious injury. The
term “power tool” in all of the warnings listed
below refers to your mains-operated
(corded) power tool or battery-operated
(cordless) power tool.

SAVE THESE INSTRUCTIONS

Work area safety

1. Keep work area clean and well lit. Cluttered and

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to

lose control.

Electrical safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet condi­tions. Water entering a power tool will increase the

risk of electric shock.

7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of
electric shock.

Personal safety

9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools
may result in serious personal injury.

10. Use safety equipment. Always wear eye protec­tion. Safety equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju­ries.

11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying

power tools with your finger on the switch or plug­ging in power tools that have the switch on invites
accidents.

12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may
result in personal injury.

2

13. Do not overreach. Keep proper footing and bal­ance at all times. This enables better control of the

power tool in unexpected situations.

14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

these devices can reduce dust-related hazards.

Power tool use and care

16. Do not force the power tool. Use the correct
power tool for your application. The correct power

tool will do the job better and safer at the rate for
which it was designed.

17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be
repaired.

18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool
accidentally.

19. Store idle power tools out of the reach of chil­dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the

hands of untrained users.

20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by

poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.

22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con­ditions and the work to be performed. Use of the

power tool for operations different from those
intended could result in a hazardous situation.

Service

23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

24. Follow instruction for lubricating and changing
accessories.

25. Keep handles dry, clean and free from oil and
grease.

GEB027-1

SPECIFIC SAFETY RULES

DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to shears safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.

1. Hold the tool firmly.

2. Secure the workpiece firmly.

3. Keep hands away from moving parts.

4. Edges and chips of the workpiece are sharp.
Wear gloves. It is also recommended that you
put on thickly bottomed shoes to prevent injury.

5. Do not put the tool on the chips of the work­piece. Otherwise it can cause damage and trou­ble on the tool.

6. Do not leave the tool running. Operate the tool
only when hand-held.

7. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.

8. Do not touch the blade or the workpiece imme­diately after operation; they may be extremely
hot and could burn your skin.

9. Avoid cutting electrical wires. It can cause seri­ous accident by electric shock.

SAVE THESE INSTRUCTIONS.

WARNING:

MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.

SYMBOLS

The followings show the symbols used for tool.

V ...........................volts

A...........................amperes

Hz .........................hertz

...................alternating current

.......................no load speed

.......................Class II Construction

.../min ...................revolutions or reciprocation per

minute

3

USD201-2

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on
the tool.

Switch action

1

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and returns
to the “OFF” position when released.

• Switch can be locked in “ON” position for ease of

operator comfort during extended use. Apply cau­tion when locking tool in “ON” position and maintain
firm grasp on tool.

To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.

Permissible shearing thickness

1

2

The groove on the yoke serves as a thickness gauge for
shearing mild or stainless steel plate. If the material fits
within the groove, it is shearable.

The thickness of materials to be sheared depends upon
the type (strength) of the material. The maximum shear­ing thickness is indicated in the table below in terms of
various materials. Attempting to shear materials thicker
than indicated will result in tool breakdown and/or possi­ble injury. Keep within the thickness shown in the table.

004670

2

004675

1. Switch trigger

2. Lock button

1. Gauge for stain­less: 2.5 mm
(3/32”)

2. Gauge for mild
steel: 3.2 mm
(1/8”)

Max. cutting capacities mm ga

Steel up to 400 N/mm

Steel up to 600 N/mm

Steel up to 800 N/mm

Aluminum up to 200 N/mm

2

2

2

2

3.2 10

2.5 13

1.5 17

4.0 9

006426

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the tool.

Blade inspection

Before using the tool, check the blades for wear. Dull,
worn blades will result in poor shearing action, and the
service life of the tool will be shortened.

The service life of the blades varies in terms of the mate­rials to be cut and the fixed blade clearance. Roughly
speaking, a blade can cut about 500 m (1500 ft.) of

3.2 mm (10 ga.) mild steel with one cutting edge (total
2,000 m (6560 ft.) with four cutting edges).

Rotating or replacing blades

Both the upper and lower blades have four cutting edges
on each side (the front and back). When the cutting edge
becomes dull, rotate both the upper and the lower blades
90° to expose new cutting edges.

When all eight edges are dull on both the upper and
lower blades, replace both blades with new ones. Each
time blades are rotated or replaced, proceed as follows.

2
3
4

Remove the blade securing bolts with the hex wrench
provided and then rotate or replace the blades.

Install the upper blade and tighten the upper blade secur­ing bolt with the hex wrench. Press up on the upper blade
while tightening it.

1

2

004679

1

1. Hex wrench

2. Lower blade

3. Upper blade
securing bolt

4. Upper blade

004682

1. Tighten

2. Upper blade
securing bolt

3. Upper blade

3

4

After securing the upper blade, be sure that there is no
gap left between the upper blade and the beveled sur­face of the blade holder.

004683

1. Blade holder

1

2

4

2. Upper blade
securing bolt

3. Upper blade

4. No gap allowed

3

OPERATION

Holding material

004700

1. Workholder

1

Then install the lower blade like the upper blade while
adjusting the clearance between the upper blade and
lower blades. When performing this adjustment, the
upper blade should be in the lowered position.

1

004684

1. Lower blade
positioning bolt

2. Lower blade

2

3. Upper blade

3

First, semi- tighten the lower blade securing bolt, then
insert the thickness gauge for the desired clearance. The
cutting thickness is indicated on the thickness gauge so
the combinations shown in the table below should be
used. Work the lower blade positioning bolt on the yoke
until the clearance is such that the thickness gauge
moves only with some difficulty. Then firmly tighten the
lower blade securing bolt. Finally, tighten the hex nut to
secure the lower blade positioning bolt.

004685

1. Lower blade
positioning bolt

2. Hex nut

1
2

3. Thickness
gauge

3

Thickness gauge combinations

Material thickness

Thickness gauge

combinations

2.3 mm (14 ga.) 2.5 mm (13 ga.) 3.2 mm (10 ga.)

1.0 +1.5 1.0 +1.5 1.5 + 2.0

006427

The materials for cutting should be fastened to the work­bench by means of workholders.

Shearing method

004702

For smooth cuts, tip the tool slightly backward while
advancing it.

Maximum cutting width

004703

1. Cutting line

A

1800 mm
(70-7/8")

1

Stay within the specified maximum cutting width (A):
Case of length 1,800 mm (70-7/8”).

Mild steel (thickness) 3.2 mm (10 ga) Under 2.3 mm (14 ga)

Max. cutting width (A) 90 mm (3-1/2") No limit

Stainless (thickness) 2.5 mm (13 ga) Under 2.0 mm (15 ga)

Max. cutting width (A) 70 mm (2-3/4") No limit

006431

Minimum cutting radius

Minimum cutting radius is 50 mm (2”) when cutting

2.3 mm (14 ga.) mild steel.

5

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection
or maintenance.

Replacing carbon brushes

Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.

To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per­formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.

001145

1. Limit mark

1

004707

1. Screwdriver

2. Brush holder

1

2

cap

MAKITA LIMITED ONE YEAR WARRANTY

EN0006-1

Warranty Policy

Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.

This Warranty does not apply where:

• repairs have been made or attempted by others:

• repairs are required because of normal wear and

tear:

• the tool has been abused, misused or improperly

maintained:

• alterations have been made to the tool.

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM­AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY” AND “FITNESS FOR A SPE­CIFIC PURPOSE,” AFTER THE ONE YEAR TERM OF
THIS WARRANTY.

This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi­tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

ACCESSORIES

CAUTION:

• These accessories or attachments are recom-

mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per­sons. Only use accessory or attachment for its
stated purpose.

If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.

• Blades

• Hex wrench

• Thickness gauge

6

FRANÇAIS

SPÉCIFICATIONS

Modèle JS3200

Acier jusqu’à 400 N/mm

Capacités de coupe max.

Rayon de coupe min. 50 mm (2”)

Nombre d’impacts par minutes 1,600 /min.

Longueur totale 204 mm (8”)

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications.

• Note: Les spécifications peuvent varier selon les pays.

Acier jusqu’à 600 N/mm

Acier jusqu’à 800 N/mm

Aluminium jusqu’à 200 N/mm

Poids net 3.5 kg (7.7 lbs)

2

2

2

2

3.2 mm (10 ga.)

2.5 mm (13 ga.)

1.5 mm (17 ga.)

4.0 mm (9 ga.)

CONSIGNES DE SÉCURITÉ
GÉNÉRALES

GEA001-3

AVERTISSEMENT:

Veuillez lire l’ensemble des présentes
instructions. Il y a risque de choc

électrique, d’incendie et/ou de blessure
grave si toutes les instructions énumérées
ci-dessous ne sont pas respectées. Dans
tous les avertissements ci-dessous, le terme

“outil électrique” fait référence aux outils
électriques qui fonctionnent sur le secteur
(avec un cordon d’alimentation) et aux outils
électriques alimentés par batterie (sans
cordon d’alimentation).

CONSERVEZ CES
INSTRUCTIONS

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et

sombres ouvrent grande la porte aux accidents.

2. N’utilisez pas les outils électriques dans des
atmosphères explosives, telles qu’en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques produisent des

étincelles au contact desquelles la poussière ou les
vapeurs risqueraient de s’enflammer.

3. Assurez-vous qu’aucun enfant ou passant ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de

l’outil si votre attention est détournée.

Sécurité en matière d’électricité

4. La fiche des outils électriques doit être conçue
pour la prise de courant utilisée. Ne modifiez
jamais la fiche de quelque façon que ce soit.
N’utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre. En ne

modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été
conçues vous réduirez les risques de choc
électrique.

5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc

électrique augmentera si votre corps se trouve mis à
la terre.

6. N’exposez pas les outils électriques à la pluie et
évitez qu’ils ne soient mouillés. Les risques de

choc électrique augmentent lorsque de l’eau
pénètre dans un outil électrique.

7. Ne maltraitez pas le cordon. N’utilisez jamais le
cordon pour transporter l’outil électrique, pour
tirer dessus ou pour le débrancher. Maintenez le
cordon à l’écart des sources de chaleur, de
l’huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc

électrique augmente lorsque les cordons sont
endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un cordon prolongateur prévu
à cette fin. Les risques de choc électrique

diminuent lorsqu’un cordon conçu pour l’extérieur
est utilisé.

7

Sécurité personnelle

9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d’utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l’alcool ou un médicament.

Un moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.

10. Utilisez des dispositifs de sécurité. Portez
toujours des lunettes de protection. Les risques

de blessure diminueront si vous utilisez des
dispositifs de sécurité tels qu’un masque
antipoussières, des chaussures à semelle
antidérapante, une coiffure résistante ou une
protection d’oreilles.

11. Prévenez tout démarrage accidentel. Assurez­vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil. Vous ouvrez toute

grande la porte aux accidents si vous transportez
les outils électriques en gardant le doigt sur la
gâchette ou si vous les branchez alors que
l’interrupteur se trouve en position de marche.

12. Retirez toute clé de réglage ou autre type de clé
avant de mettre l’outil sous tension. Toute clé

laissée en place sur une pièce rotative de l’outil
électrique peut entraîner une blessure.

13. Maintenez une position stable. Assurez-vous
d’avoir une bonne prise au sol et une bonne
position d’équilibre en tout temps. Vous aurez

ainsi une meilleure maîtrise de l’outil en cas de
situation imprévue.

14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à l’écart
des pièces en mouvement. Les pièces en

mouvement risqueraient de happer les vêtements
amples, les bijoux ou les cheveux longs.

15. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous que les raccordements
sont corrects et que l’appareil est bien utilisé.

L’utilisation de tels accessoires permet de réduire
les risques liés à la présence de poussière dans l’air.

Utilisation et entretien des outils
électriques

16. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adéquat

et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de façon
plus sécuritaire.

17. N’utilisez pas l’outil électrique s’il n’est pas
possible de mettre sa gâchette en position de
marche et d’arrêt. Un outil électrique dont

l’interrupteur est défectueux représente un danger et
doit être réparé.

18. Débranchez la fiche de la source d’alimentation
et/ou retirez le bloc-pile de l’outil électrique
avant d’effectuer tout réglage, de changer un
accessoire ou de ranger l’outil électrique. Ces

mesures préventives réduiront les risques de
démarrage accidentel de l’outil électrique.

19. Après l’utilisation d’un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l’utiliser si elle n’est pas familiarisée
avec l’outil électrique ou les présentes
instructions d’utilisation. Les outils électriques

représentent un danger entre les mains de
personnes qui n’en connaissent pas le mode
d’utilisation.

20. Ne négligez pas l’entretien des outils
électriques. Assurez-vous que les pièces
mobiles ne sont ni désalignées ni coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage pouvant
affecter son bon fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer
avant de l’utiliser à nouveau. De nombreux

accidents sont causés par des outils électriques mal
entretenus.

21. Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l’entretien est

effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.

22. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d’outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L’utilisation d’un outil électrique à des fins

autres que celles prévues est potentiellement
dangereuse.

Service

23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d’origine. Cela

permettra d’assurer le maintien de la sûreté de l’outil
électrique.

24. Suivez les instructions de lubrification et de
changement des accessoires.

25. Maintenez les poignées sèches, propres et
exemptes d’huile ou de graisse.

8

GEB027-1

RÈGLES DE SÉCURITÉ
PARTICULIÈRES

NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent les
cisailles. Si vous n’utilisez pas cet outil de façon
sûre et adéquate, vous courez un risque de blessure
grave.

1. Tenez l’outil fermement.

2. Fixez la pièce à travailler solidement.

3. Gardez vos mains éloignées des pièces
mobiles.

4. Les bords et les copeaux de la pièce à travailler
sont coupants. Portez des gants. Il est
également recommandé de porter des
chaussures à semelle épaisse pour prévenir les
blessures.

5. Ne déposez pas l’outil sur les copeaux de la
pièce. Sinon, l’outil risque d’être endommagé et
de mal fonctionner.

6. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.

7. Adoptez toujours une position de travail vous
assurant d’un bon équilibre.
Assurez-vous qu’il n’y a personne plus bas
lorsque vous utilisez l’outil en position élevée.

8. Ne touchez ni la lame ni la pièce immédiatement
après la coupe. Elles risquent d’être
extrêmement chaudes et de vous brûler la peau.

9. Prenez garde de couper des fils électriques. Il
peut en résulter un grave accident par choc
électrique.

CONSERVEZ CE MODE
D’EMPLOI.

AVERTISSEMENT:

Une MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.

SYMBOLES

Les symboles utilisés pour l’outil sont présentés ci­dessous.

V............................volts

A ...........................ampères

USD201-2

Hz .........................hertz

...................courant alternatif

.......................vitesse à vide

.......................construction, catégorie II

.../min ...................tours ou alternances par minute

DESCRIPTION DU
FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l’outil est hors tension et

débranché avant de l’ajuster ou de vérifier son
fonctionnement.

Interrupteur

1

ATTENTION:

• Avant de brancher l’outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.

• Pour rendre le travail de l’utilisateur plus confortable

lors d’une utilisation prolongée, l’interrupteur peut
être verrouillé en position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.

Pour faire démarrer l’outil, appuyez simplement sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l’outil alors qu’il est en position verrouillée,
tirez à fond sur la gâchette puis relâchez-la.

Capacité de coupe

1

2

004670

2

004675

1. Gâchette

2. Bouton de
verrouillage

1. Gabarit pour
acier
inoxydable:

2.5 mm (3/32”)

2. Gabarit pour
acier doux :

3.2 mm (1/8”)

9

La rainure de la culasse sert de gabarit d’épaisseur pour
le cisaillage des tôles en acier doux ou inoxydable. Si le
matériau peut s’insérer dans cette rainure, le cisaillage
est possible.

L’épaisseur maximale de cisaillage varie suivant le type
de matériau (suivant sa résistance). Cette capacité
maximale de cisaillage est indiquée dans le tableau ci­dessous pour les divers types de matériaux. Vous
risquez d’endommager l’outil et/ou de vous blesser si
vous tentez de cisailler un matériau dont l’épaisseur est
supérieure à celle qui est indiquée. N’utilisez pas de
matériaux dont l’épaisseur est supérieure à celle
indiquée dans le tableau.

Capacités de coupe max. mm ga
Acier jusqu'à 400 N/mm
Acier jusqu'à 600 N/mm
Acier jusqu'à 800 N/mm

Aluminium jusqu'à 200 N/mm

2

2

2

2

3.2 10

2.5 13

1.5 17

4.0 9

006426

ASSEMBLAGE

ATTENTION:

• Avant d’effectuer toute intervention sur l’outil,

assurez-vous toujours qu’il est hors tension et
débranché.

Inspection de la lame

Avant d’utiliser l’outil, s’assurer que la lame n’est pas
usée. Des lames usées ou émoussées produisent un
mauvais cisaillage et réduisent la vie de l’outil.

La durée de service des lames varie en fonction des
types de matériaux à couper et du dégagement de la
lame fixée à l’outil. En gros, chaque tranchant de la lame
peut couper environ 500 m (1500 pieds) dans une pièce
d’acier doux de 3.2 mm (10 ga) d’épaisseur (pour un total
de 2000 m (6560 pieds) avec les 4 tranchants).

Rotation ou remplacement des lames

Les deux lames, supérieure et inférieure, possèdent
quatre tranchants sur chaque côté (le devant et le dos).
Lorsque le tranchant est émoussé, tourner les deux
lames, supérieure et inférieure, de 90° de façon à
exposer de nouveaux tranchants.

Lorsque les huit tranchants sont émoussés sur les lames
supérieure et inférieure, remplacer les deux lames par
des neuves. Pour tourner ou remplacer les lames,
procéder comme suit.

2
3
4

004679

1

1. Clé hexagonale

2. Lame inférieure

3. Boulon de
fixation de lame
supérieure

4. Lame
supérieure

Retirer les boulons de fixation de lame avec la clé
hexagonale fournie, puis tourner ou remplacer les lames.

Installez la lame supérieure et serrez le boulon de
fixation de lame supérieure avec la clé hexagonale.
Appuyez sur la lame supérieure pendant que vous la
serrez.

1

004682

1. Serrer

2. Boulon de
fixation de lame
supérieure

3. Lame
supérieure

2

3

Après avoir fixé la lame supérieure, assurez-vous qu’il
n’y a aucun espace entre la lame supérieure et la surface
biseautée du porte-lames.

004683

1. Porte-lame

1

2

4

2. Boulon de
fixation de lame
supérieure

3. Lame
supérieure

3

4. Aucun espace
permis

Puis, installez la lame inférieure de la même façon que la
lame supérieure tout en réglant l’écart entre les lames
supérieure et inférieure. Lorsque vous effectuez ce
réglage, la lame supérieure doit se trouver en position
abaissée.

004684

1

2

1. Boulon de
positionnement
de lame
inférieure

2. Lame inférieure

3. Lame

3

Commencez par serrer le boulon de fixation de lame
inférieure à moitié, puis introduisez le gabarit d’épaisseur

supérieure

de façon à régler l’écart voulu. L’épaisseur de coupe
étant indiquée sur le gabarit d’épaisseur, utilisez les
combinaisons données dans le tableau ci-dessous.
Serrez le boulon de positionnement de lame inférieure
sur la culasse jusqu’à ce que l’écart soit tel que le gabarit
d’épaisseur ne bouge que difficilement. Puis, serrez le
boulon de fixation de lame inférieure à fond. Enfin, serrez
le boulon-douille à tête hexagonale pour fixer le boulon
de positionnement de lame inférieure.

10

004685

1. Boulon de
positionnement
de lame

1
2

3

inférieure

2. Écrou
hexagonal

3. Gabarit

Largeur maximum de cisaillage

A

1800 mm
(70-7/8")

004703

1. Ligne de coupe

d’épaisseur

1

Combinaisons du gabarit d’épaisseur

Épaisseur du matériau

Combinaisons du

gabarit d'épaisseur

2.3 mm (14 ga.) 2.5 mm (13 ga.) 3.2 mm (10 ga.)

1.0 +1.5 1.0 +1.5 1.5 + 2.0

006427

UTILISATION

Maintien (Fixation) des matériaux

Les matériaux à couper doivent être fixés sur l’établi au
moyen de porte-pièces.

Pour cisailler

Pour les coupes douces, inclinez légèrement l’outil vers
l’arrière pendant que vous le faites avancer.

004700

1. Support de
pièce

1

004702

Rester dans la largeur spécifiée de coupe maximum (A) :
Longueur 1,800 mm (70-7/8”)

Acier doux (épaisseur) 3.2 mm (10 ga) Moins de 2.3 mm (14 ga)

Largeur de coupe max. (A) 90 mm (3-1/2") Sans limite

Acier inoxyable (épaisseur) 2.5 mm (13 ga) Moins de 2.0 mm (15 ga)

Largeur de coupe max. (A) 70 mm (2-3/4") Sans limite

006431

Rayon de coupe minimum

Le rayon de coupe minimum est de 50 mm (2”) pour un
acier doux de 2.3 mm (14 ga.).

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l’outil est hors tension et

débranché avant d’y effectuer tout travail
d’inspection ou d’entretien.

Remplacement des charbons

Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de porte­charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de porte­charbon.

001145

1. Trait de limite
d’usure

1

11

004707

1. Tournevis

2. Bouchon de

1

2

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.

porte-charbon

ACCESSOIRES

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
été conçus.

Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.

• Lames

• Clé hexagonale

• Gabarit d’épaisseur

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN à partir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, à une usine ou à un centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, à sa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

• des réparations ont été effectuées ou tentées par

un tiers:

• des réparations s’imposent suite à une usure

normale:

• l’outil a été malmené, mal utilisé ou mal entretenu:

• l’outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET

EN0006-1

AVIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET
“ADÉQUATION À UN USAGE PARTICULIER” APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.

Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.

12

ESPAÑOL

ESPECIFICACIONES

Modelo JS3200

Especificaciones eléctricas en México

Acero de hasta 400 N/mm

Capacidad máxima de corte

Radio mínimo de corte 50 mm (2”)

Carreras por minuto 1 600 /min.

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a
cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país.

Acero de hasta 600 N/mm

Acero de hasta 800 N/mm

Aluminio de hasta 200 N/mm

Longitud total 204 mm (8”)

Peso neto 3,5 kg (7,7 lbs)

2

2

2

2

115 V 6 A 50/60 Hz

3,2 mm (10 ga.)

2,5 mm (13 ga.)

1,5 mm (17 ga.)

4,0 mm (9 ga.)

NORMAS GENERALES DE
SEGURIDAD

GEA001-3

AVISO:

Lea todas las instrucciones. Si no cumple

con las instrucciones aquí detalladas, se
puede producir una descarga eléctrica,
incendio y/o heridas de gravedad. El
término “herramienta eléctrica” en todas las
advertencias que figuran a continuación se
refiere a la herramienta eléctrica alimentada
por la red principal (con cable) o a la
operada por batería (sin cable).

GUARDE ESTAS
INSTRUCCIONES

Seguridad del área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas oscuras y desordenadas son

propensas a accidentes.

2. No opere herramientas eléctricas en atmósferas

explosivas tales como en presencia de polvo,
gases o líquidos inflamables. Las herramientas

eléctricas producen chispas que puede encender el
polvo o los gases.

3. Mantenga a los niños y personas cercanas

alejadas mientras opera la herramienta eléctrica.

Si se distrae, puede perder el control de la
herramienta.

Seguridad eléctrica

4. El enchufe de la herramienta eléctrica debe
coincidir con la ficha. Nunca modifique el
enchufe. No use ningún adaptador con las
herramientas eléctricas a tierra (a masa). Los

enchufes sin modificar y las fichas correspondientes
reducen el riesgo de descarga eléctrica.

5. Evite el contacto corporal con superficies a
masa (a tierra) tales como radiadores, tuberías,
refrigeradores y hornillos. Se corre más riesgo de

sufrir una descarga eléctrica si el cuerpo está a
tierra.

6. No exponga las herramientas eléctricas a la
lluvia o a la humedad. Si ingresa agua en la

herramienta eléctrica, aumenta el riesgo de sufrir
una descarga eléctrica.

7. No tire del cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los

cables dañados o atrapados aumentan el riesgo de
sufrir una descarga eléctrica.

8. A la hora de operar una herramienta eléctrica en
el exterior, utilice un prolongador apropiado. Si

lo utiliza, se reduce el riesgo de sufrir una descarga
eléctrica.

Seguridad personal

9. Esté atento, preste atención a lo que está
haciendo y utilice su sentido común cuando
opere una herramienta eléctrica. No utilice la

13

herramienta eléctrica cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Un momento de distracción

mientras opera la máquina puede dar como
resultado heridas personales graves.

10. Utilice equipos de seguridad. Utilice siempre
protección ocular. Los equipos de seguridad como

máscaras para protegerse del polvo, calzado
antideslizante o protección para los oídos, que se
utilizan en condiciones adecuadas, reducen el
riesgo de sufrir heridas personales.

11. Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor se encuentra en
posición de apagado (OFF) antes de enchufar la
herramienta. Si transporta la herramienta eléctrica

con su dedo en el interruptor o si enchufa la
herramienta cuando está encendida (ON) puede
haber accidentes.

12. Retire todas las llaves y tuercas de ajuste antes
de encender la herramienta eléctrica. Si deja

alguna de éstas adherida a una parte giratoria de la
herramienta eléctrica puede sufrir daños en su
persona.

13. No haga demasiadas cosas al mismo tiempo.
Mantenga la postura y el equilibrio en todo
momento. De esta manera, tendrá un mejor control

de la herramienta eléctrica en situaciones
inesperadas.

14. Utilice ropa adecuada. No utilice ropa holgada ni
joyas. Mantenga su cabello, ropa y guantes
alejados de las piezas móviles. La ropa holgada,

las joyas y el cabello pueden atascarse en las
piezas móviles.

15. Si se proveen dispositivos para la conexión de
extracción y recolección de polvo, asegúrese de
que estén correctamente conectados y sean
adecuadamente utilizados. La utilización de estos

dispositivos puede reducir los riesgos relacionados
con el polvo.

Mantenimiento y uso de la herramienta
eléctrica

16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada hará

un trabajo mejor a la velocidad para la que ha sido
fabricada.

17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.

18. Desconecte el enchufe de la fuente de energía y/
o la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas. Dichas medidas de

seguridad preventivas reducen el riesgo de que la
herramienta se opere accidentalmente.

19. Guarde la herramienta eléctrica que no use fuera
del alcance de los niños y no permita que las
personas que no están familiarizadas con ella o
con las instrucciones la operen. Las herramientas

eléctricas son peligrosas en manos de personas
que no saben operarlas.

20. Realice el mantenimiento de la herramienta
eléctrica. Verifique que no esté mal alineada,
uniones de las partes móviles, piezas rotas y
demás condiciones que puedan afectar el
funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta
eléctrica antes de utilizarla. Muchos accidentes

son causados por herramientas eléctricas que no
han recibido un mantenimiento adecuado.

21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y

tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.

22. Utilice la herramienta eléctrica, accesorios,
brocas, etc. de acuerdo con estas instrucciones
y de la manera establecida para cada tipo de
unidad en particular; tenga en cuenta las
condiciones laborales y el trabajo a realizar. Si

utiliza la herramienta eléctrica para realizar
operaciones distintas de las indicadas, podrá
presentarse una situación peligrosa.

Servicio técnico

23. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la

seguridad de la herramienta eléctrica.

24. Siga las instrucciones para la lubricación y
cambio de accesorios.

25. Mantenga las asas secas, limpias y sin aceite o
grasa.

GEB027-1

NORMAS ESPECÍFICAS DE
SEGURIDAD

NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la cizalla. Si utiliza esta herramienta
de forma no segura o incorrecta, podrá sufrir graves
lesiones personales.

1. Sostenga la herramienta con firmeza.

2. Fije la pieza de trabajo firmemente.

3. Mantenga las manos alejadas de las partes
móviles.

4. Los bordes y las astillas o virutas de la pieza de
trabajo son filosas. Use guantes. También se
recomienda que use calzado de suela gruesa
para prevenir lesiones.

14

5. No coloque la herramienta sobre las virutas o
astillas de la pieza de trabajo. Si lo hace podría
averiar la herramienta y causar problemas en
su funcionamiento.

6. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.

7. Asegúrese siempre de que tiene suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.

8. No toque el disco ni la pieza de trabajo
inmediatamente después de la operación;
estarán muy calientes y podrían quemarle la
piel.

9. Evite cortar cables eléctricos. Podría causar un
accidente grave por descarga eléctrica.

GUARDE ESTAS
INSTRUCCIONES

AVISO:

El mal uso o incumplimiento de las
reglas de seguridad descriptas en el
presente manual de instrucciones puede
ocasionar graves lesiones personales.

SÍMBOLOS

USD201-2

A continuación se muestran los símbolos utilizados para
la herramienta.

V............................voltios

A ...........................amperios

Hz..........................hercios

....................corriente alterna

.......................velocidad en vacío

.......................Construcción clase II

.../min....................revoluciones, alternaciones o

carreras por minuto

DESCRIPCIÓN DEL
FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.

Accionamiento del interruptor

1

PRECAUCIÓN:

• Antes de enchufar la herramienta, compruebe

siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.

• El interruptor puede ser bloqueado en la posición

“ON” (encendido) para mayor comodidad del

operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición “ON” (encendido) y sujete la herramienta
firmemente.

Para encender la herramienta, simplemente jale el gatillo
interruptor. Suéltelo para apagar la herramienta.
Para operarla en forma continua, jale el gatillo y luego
pulse el botón de bloqueo.
Para destrabar la herramienta, jale el gatillo por completo
y luego suéltelo.

Grosor de cizallamiento permitido

1

2

La ranura en el yugo funciona como un calibrador del
grosor para el cizallamiento de placa de acero dulce o
acero inoxidable. Si el material encaja dentro de la
ranura, entonces sí puede cizallarse.

El grosor de los materiales a ser cizallados depende del
tipo (resistencia) del material. El grosor máximo de
cizallamiento se indica en la tabla a continuación en
términos de los diversos materiales. Intentar cizallar
materiales más gruesos que los indicados resultará en la
avería de la herramienta y/o en lesiones posibles.
Manténgase dentro del grosor que se indica en la tabla.

004670

2

004675

1. Gatillo
interruptor

2. Botón de
bloqueo

1. Calibrador para
acero
inoxidable:
2,5 mm (3/32")

2. Calibrador para
acero dulce:
3,2 mm (1/8")

15

Capacidades máximas de corte mm ga

Acero de hasta 400 N/mm
Acero de hasta 600 N/mm
Acero de hasta 800 N/mm

Aluminio de hasta 200 N/mm

2

2

2

2

3,2 10
2,5 13
1,5 17
4,0 9

006426

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.

Inspección de los discos

Antes de usar la herramienta, revise el desgaste de los
discos. Los discos desafilados y gastados pueden
resultar en un desempeño pobre de cizallamiento, y la
vida útil de la herramienta se acortará.

La vida útil de los discos varía en términos de los
materiales a ser cortados y del despeje fijo del disco. En
términos muy generales, un disco puede cortar
alrededor de 500 m (1500 pies) de acero dulce de
3,2 mm (10 ga.) con un mismo borde de corte (en total
serían 2 000 m (6560 pies) con los cuatro bordes de
corte).

Rotación o reemplazo de los discos

Tanto el disco superior como el inferior cuentan con
cuatro bordes de corte en cada lado (parte frontal y parte
trasera). Cuando el borde de corte se desafila, rote tanto
el disco superior como el inferior 90° para dejar
expuestos los nuevos bordes de corte.

Cuando todos los ocho bordes estén desafilados tanto
del disco superior como del inferior, reemplace ambos
discos con discos nuevos. Proceda como se indica a
continuación para cada vez que los discos se roten o
reemplacen.

2
3
4

Retire los pernos de fijación de los discos con la llave
hexagonal proporcionada y luego rote o reemplace los
discos.

004679

1

1. Llave hexagonal

2. Disco inferior

3. Perno de
fijación del disco
superior

4. Disco superior

Instale el disco superior y apriételo al fijar el perno con la
llave hexagonal. Presione hacia arriba sobre el disco
superior al estarlo apretando.

1

004682

1. Apretar

2. Perno de
fijación del disco
superior

3. Disco superior

2

Tras fijar el disco superior, asegúrese de que no haya
espacio entre el disco superior y la superficie biselada
del sujetador del disco.

3

004683

1. Portadiscos

1

2

4

2. Perno de
fijación del disco
superior

3. Disco superior

4. Espacio no

3

permitido

Luego instale el disco inferior como se hizo con el
superior mientras ajusta el despeje entre los discos
superior e inferior. Al realizar este ajuste, el disco
superior debe estar en la posición baja.

1

2

004684

1. Perno de

2. Disco inferior

3. Disco superior

posicionamiento
del disco inferior

3

Primero, semi-apriete el perno de fijación del disco
inferior, y luego inserte el calibrador de grosor para el
despeje deseado. El grosor de corte se indica en el
calibrador de grosor de tal forma que se deban usar las
combinaciones que se muestran en la tabla a
continuación. Ajuste con el perno de posicionamiento del
disco inferior sobre el yugo hasta que el despeje sea tal
que el calibrador de grosor pueda moverse con algo de
dificultad. Luego apriete firmemente el perno de fijación
del disco inferior. Finalmente, apriete la tuerca hexagonal
para fijar el perno de posicionamiento del disco inferior.

16

004685

1. Perno de
posicionamiento

Ancho máximo de corte.

004703

1. Línea de corte

del disco inferior

1
2

3

2. Tuerca
hexagonal

3. Calibrador de
grosor

A

1800 mm
(70-7/8")

1

Combinaciones del calibrador de grosor.

Grosor del material
Combinaciones del

calibrador de grosor

2,3 mm (14 ga.) 2,5 mm (13 ga.) 3,2 mm (10 ga.)

1,0 +1,5 1,0 +1,5 1,5 + 2,0

006427

OPERACIÓN

Asimiento del material

Los materiales para cortarse deben sujetarse a la mesa
de trabajo mediante el uso de sujetadores.

Método de cizallamiento

004700

1. Sujetador

1

004702

Manténgase dentro del ancho máximo de corte que se
especifica en (A): Marco de longitud de 1 800 mm (70-7/
8”).

Acero dulce (grosor) 3,2 mm (10 ga) Debajo de 2,3 mm (14 ga)

Grosor máximo de corte (A) 90 mm (3-1/2") Ilimitado

Acero inoxidable (grosor) 2,5 mm (13 ga) Debajo de 2,0 mm (15 ga)

Grosor máximo de corte (A) 70 mm (2-3/4") Ilimitado

006431

Radio mínimo de corte

El radio mínimo de corte es de 50 mm (2”) al cortar acero
dulce de 2,3 mm (14 ga.).

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desenchufada antes de intentar realizar
una inspección o mantenimiento.

Reemplazo de las escobillas de carbón

001145

1. Marca límite

1

Para cortes suaves, incline levemente la herramienta
hacia atrás mientras esté avanzándola.

Extraiga e inspeccione regularmente las escobillas de
carbón. Substitúyalas cuando se hayan gastado hasta la
marca límite. Mantenga las escobillas de carbón limpias
de forma que entren libremente en los portaescobillas.
Ambas escobillas de carbón deberán ser sustituidas al
mismo tiempo. Utilice únicamente escobillas de carbón
originales.

Utilice un destornillador para quitar los tapones
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapones
portaescobillas.

17

004707

1. Destornillador

2. Tapa del carbón

1

2

Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o acoplamientos están

recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.

Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.

• Discos

• Llave hexagonal

• Calibrador de grosor

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se garantiza
que va a estar libre de defectos de mano de obra y
materiales por el periodo de UN AÑO a partir de la fecha
de adquisición original. Si durante este periodo de un
año se desarrollase algún problema, retorne la
herramienta COMPLETA, porte pagado con antelación, a
una de las fábricas o centros de servicio autorizados
Makita. Si la inspección muestra que el problema ha sido
causado por mano de obra o material defectuoso, Makita
la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

• se hayan hecho o intentado hacer reparaciones por

otros:

• se requieran reparaciones debido al desgaste

normal:

• la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

• se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE
DE NINGÚN DAÑO INDIRECTO, FORTUITO O

EN0006-1

CONSECUENCIAL DERIVADO DE LA VENTA O USO
DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA
GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros derechos
que varían de un estado a otro. Algunos estados no
permiten la exclusión o limitación de daños fortuitos o
consecuenciales, por lo que es posible que la antedicha
limitación o exclusión no le sea de aplicación a usted.
Algunos estados no permiten limitación sobre la
duración de una garantía implícita, por lo que es posible
que la antedicha limitación no le sea de aplicación a
usted.

18

19

< USA only >

WARNING

Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.

< USA solamente >

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:

• plomo de pinturas a base de plomo,

• silice cristalino de ladrillos y cemento y otros productos de albanileria, y

• arsenico y cromo de maderas tratadas quimicamente.

El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

883335-949
