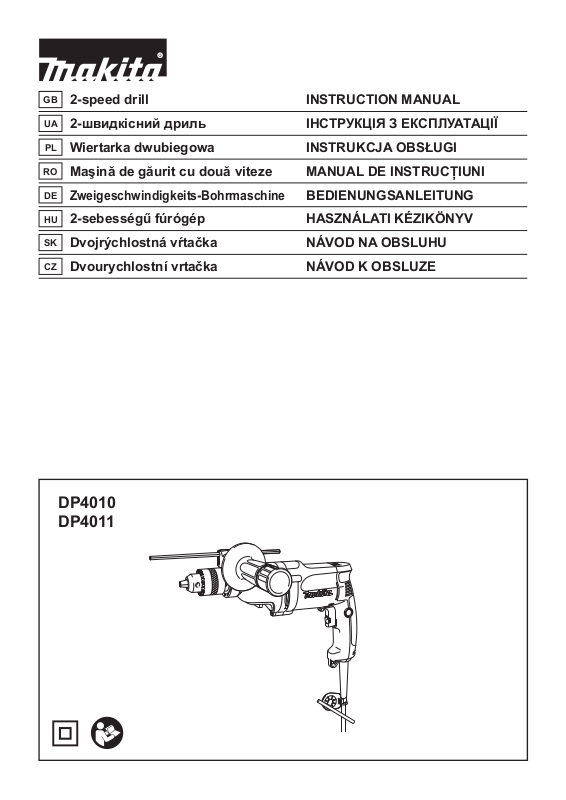

1
GB
2-speed drill INSTRUCTION MANUAL
UA
2-ɲɜɢɞɤɿɫɧɢɣ ɞɪɢɥɶ ȱɇɋɌɊɍɄɐȱə Ɂ ȿɄɋɉɅɍȺɌȺɐȱȲ
PL
Wiertarka dwubiegowa INSTRUKCJA OBSàUGI
RO
Maúină de găurit cu două viteze MANUAL DE INSTRUCğIUNI
DE
Zweigeschwindigkeits-Bohrmaschine
BEDIENUNGSANLEITUNG
HU
2-sebességĦ fúrógép HASZNÁLATI KÉZIKÖNYV
SK
Dvojrýchlostná vĚtaþka NÁVOD NA OBSLUHU
CZ
Dvourychlostní vrtaþka NÁVOD K OBSLUZE
DP4010
DP4011
2
1
3
5
2
4
1 002990
A
B
1
2 002991
1
2
3 002691
1
2
3
4
4 002693
1
5 002694
1
2
6 002695
1
7 002696
1
8 008322
31
ýESKÝ (originální návod k obsluze)
Legenda v•eobecného vyobrazení
1-1. Blokovací tlaþítko
1-2. Ovládací šroub otáþek
1-3. SpoušĢ
1-4. Vyšší
1-5. Nižší
2-1. PĜepínací páþka smČru otáþení
3-1. Šipka
3-2. PĜepínaþ otáþek
4-1. Základna rukojeti
4-2. Boþní rukojeĢ (pomocné držadlo)
4-3. Zub
4-4. Výstupky
5-1. Klíþ sklíþidla
6-1. Objímka
6-2. Prstenec
7-1. HloubkomČr
8-1. VČtrací otvory
TECHNICKÉ ÚDAJE
Model DP4010/DP4011
Otáþky Vysoké Nízké
Ocel 8 mm 13 mm
Výkony
DĜevo 25 mm 40 mm
Otáþky bez zatížení (min-1) 0 - 2 900 0 - 1 200
Celková délka 347 mm
Hmotnost netto 2,3 kg
TĜída bezpeþnosti /II
• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají zmČnám bez upozornČní.
• Technické údaje se mohou pro rĤzné zemČ lišit.
• Hmotnost podle EPTA – Procedure 01/2003
ENE032-1
Úþel pou!ití
Tento nástroj je urþen pro vrtání do dĜeva, kovĤ a plastĤ.
ENF002-1
Napájení
Nástroj lze pĜipojit pouze k odpovídajícímu zdroji s
napČtím stejným, jaké je uvedeno na typovém štítku, a
mĤže pracovat pouze s jednofázovým stĜídavým
napČtím. V souladu s evropskými normami má dvojitou
izolaci a mĤže být proto napájen ze zásuvek bez
zemnicího vodiþe.
ENG104-1
Pouze pro evropské zemČ
Hluk
Typická A-vážená hladina hluku stanovená podle
EN60745:
Hladina akustického tlaku (L
pA
): 80 dB (A)
Nejistota (K): 3 dB (A)
Hladina hluku pĜi práci mĤže pĜekroþit hodnotu 80 dB (A).
Pou!ívejte pomĤcky na ochranu sluchu
ENG202-3
Vibrace
Celková hodnota vibrací (vektorový souþet tĜí os) urþená
podle normy EN60745:
Pracovní režim: vrtání do kovu
Emise vibrací (a
h,D
): 2,5 m/s2 nebo ménČ
Nejistota (K): 1,5 m/s
2
ENG901-1
•
Deklarovaná hodnota emisí vibrací byla zmČĜena
v souladu se standardní testovací metodou a mĤže
být využita ke srovnávání náĜadí mezi sebou.
• Deklarovanou hodnotu emisí vibrací lze rovnČž
využít k pĜedbČžnému posouzení vystavení jejich
vlivu.
VAROVÁNÍ:
• Emise vibrací bČhem skuteþného používání
elektrického náĜadí se mohou od deklarované
hodnoty emisí vibrací lišit v závislosti na zpĤsobu
použití náĜadí.
• Na základČ odhadu vystavení úþinkĤm vibrací v
aktuálních podmínkách zajistČte bezpeþnostní
opatĜení k ochranČ obsluhy (vezmČte v úvahu
všechny þásti pracovního cyklu, mezi nČž patĜí
kromČ doby pracovního nasazení i doba, kdy je
náĜadí vypnuto nebo pracuje ve volnobČhu).
ENH101-17
Pouze pro zemČ Evropy
Prohlá•ení ES o shodČ
Spoleþnost Makita prohla•uje, !e následující
zaĜízení:
Popis zaĜízení:
Dvourychlostní vrtaþka
ý. modelu/typ: DP4010,DP4011
A vyhovuje následujícím evropským smČrnicím:
2006/42/EC
ZaĜízení bylo vyrobeno v souladu s následující normou
þi normativními dokumenty:
EN60745
Technická dokumentace dle 2006/42/ES je k dispozici
na adrese:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie
32
31.12.2013
000331
Yasushi Fukaya
ěeditel
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie
GEA010-1
Obecná bezpeþnostní
upozornČní k elektrickému náĜadí
UPOZORNċNÍ PĜeþtČte si v!echna bezpeþnostní
upozornČní a pokyny. PĜi nedodržení upozornČní a
pokynĤ mĤže dojít k úrazu elektrickým proudem, požáru
nebo vážnému zranČní.
V!echna upozornČní a pokyny si
uschovejte pro budoucí potĜebu.
GEB001-4
Zvlá!tní bezpeþnostní zásady
NEDOVOLTE, aby pohodlnost a obeznámenost s
výrobkem (díky jeho opakovanému pou"ívání)
nahradily pĜísné dodr"ování bezpeþnostních zásad
pĜi vrtání. Pokud budete pou"ívat tento elektrický
nástroj nebezpeþným nebo nesprávným zpĤsobem,
mĤ"ete utrpČt vá"né zranČní.
1. Pou"ijte pomocné dr"adlo (dr"adla), pokud je
k náĜadí dodáno. Ztráta kontroly nad náĜadím
mĤže zpĤsobit zranČní.
2. PĜi práci v místech, kde mĤ"e dojít ke kontaktu
Ĝezacího pĜíslu!enství se skrytým elektrickým
vedením nebo s vlastním napájecím kabelem,
dr"te elektrické náĜadí za izolované þásti
dr"adel. ěezací pĜíslušenství mĤže pĜi kontaktu s
vodiþem pod napČtím pĜenést proud do
nechránČných kovových þástí náĜadí a obsluha
mĤže utrpČt úraz elektrickým proudem.
3. Dbejte, abyste v"dy mČli pevnou oporu nohou.
Pracujete-li ve vý!kách, dbejte, aby pod vámi
nikdo nebyl.
4. Dr"te nástroj pevnČ.
5. NepĜibli"ujte ruce k otáþejícím se þástem.
6. Nenechávejte nástroj bČ"et bez dozoru.
Pracujte s ním, jen kdy" jej dr"íte v rukou.
7. Nedotýkejte se bezprostĜednČ po skonþení
práce vrtáku ani opracovávaného dílu. Mohou
být velmi horké a mĤ"ete se o nČ popálit.
8. NČkteré materiály obsahují chemikálie, které
mohou být jedovaté. Dávejte pozor, abyste je
nevdechovali nebo se jich nedotýkali. PĜeþtČte
si bezpeþnostní materiálové listy dodavatele.
TYTO POKYNY USCHOVEJTE.
VAROVÁNÍ:
NESPRÁVNÉ POU•ÍVÁNÍ nebo nedodr•ování
bezpeþnostních zásad uvedených v tomto návodu
mĤ•e vést k vá•nému zranČní.
33
POPIS FUNKCE
POZOR:
• PĜed nastavováním nástroje nebo kontrolou jeho
funkce se vždy pĜesvČdþte, že je vypnutý a
vytažený ze zásuvky.
Zapínání
Fig.1
POZOR:
• PĜed pĜipojením nástroje do zásuvky vždy
zkontrolujte, zda spoušĢ funguje správnČ a po
uvolnČní se vrací do vypnuté polohy.
Chcete-li nástroj spustit, staþí stisknout jeho spoušĢ.
Otáþky nástroje se zvyšují zvýšením tlaku na spoušĢ.
Chcete-li nástroj vypnout, uvolnČte spoušĢ.
Chcete-li pracovat nepĜetržitČ, stisknČte spoušĢ a potom
stisknČte blokovací tlaþítko.
Chcete-li nástroj vypnout ze zablokované polohy,
stisknČte spoušĢ naplno a pak ji pusĢte.
Regulaþní šroub rychlosti slouží k omezení maximální
rychlosti nástroje (promČnlivá). Otáþením regulaþního
šroubu rychlosti ve smČru hodinových ruþiþek se
nastavuje vyšší rychlost, zatímco otáþením proti smČru
hodinových ruþiþek nižší rychlosti.
PĜepínání smČru otáþení
Fig.2
Tento nástroj je vybaven pĜepínaþem smČru otáþení.
Požadujete-li otáþení ve smČru hodinových ruþiþek,
pĜesuĖte páþku pĜepínaþe smČru otáþení do polohy
(strana A). Pokud potĜebujete otáþení proti smČru
hodinových ruþiþek, pĜesuĖte páþku do polohy
(strana B).
POZOR:
• PĜed zahájením provozu vždy zkontrolujte
nastavený smČr otáþení.
• S pĜepínaþem smČru otáþení manipulujte až poté,
co nástroj dosáhne úplného klidu. Provedete-li
zmČnu smČru otáþení pĜed zastavením nástroje,
mĤže dojít k jeho poškození.
ZmČna otáþek
Fig.3
Knoflíkem regulace otáþek lze pĜedvolit dva rozsahy otáþek.
Chcete-li zmČnit otáþky, otáþejte knoflíkem regulace
otáþek tak, aby byla šipka na tČlu nástroje smČĜovala k
poloze „I" na knoflíku (nízké otáþky) nebo poloze „II"
(vysoké otáþky).
Nelze-li knoflíkem otoþit snadno, nejdĜíve otoþte
sklíþidlem mírnČ v obou smČrech a poté knoflík otoþte
znovu.
POZOR:
• PĜepínaþ otáþek používejte, až když se nástroj
úplnČ zastaví. PĜepínání otáþek pĜed zastavením
nástroje jej mĤže poškodit.
• Knoflík regulace otáþek vždy pĜesuĖte úplnČ do
správné polohy. Budete-li nástroj používat s
knoflíkem regulace otáþek umístČným mezi
symboly „I" a „II", mĤže dojít k poškození nástroje.
MONTÁ!
POZOR:
• Než zaþnete na nástroji provádČt jakékoliv práce,
vždy se pĜedtím pĜesvČdþte, že je vypnutý a
vytažený ze zásuvky.
Instalace boþní rukojeti (pomocného dr"adla)
Fig.4
Z dĤvodu bezpeþnosti práce vždy používejte boþní
rukojeĢ. Nainstalujte ji tak, aby zub na ní zapadl mezi
výstupky na válci nástroje.
Potom rukojeĢ utáhnČte otáþením ve smČru chodu hodin
do požadované polohy.
POZNÁMKA:
• Hloubkový doraz nelze použít v poloze, kdy by
narážel proti skĜíni pĜevodovky.
Nasazení nebo vyjmutí vrtáku
Model DP4010
Fig.5
Chcete-li nasadit vrták, vložte jej co nejdále do sklíþidla.
UtáhnČte sklíþidlo rukou. ZasuĖte klíþ sklíþidla do
každého ze tĜí otvorĤ a utáhnČte je ve smČru chodu
hodin. Dbejte na rovnomČrné utažení všech tĜí otvorĤ ve
sklíþidle.
Chcete-li vrták vyjmout, otáþejte klíþem v jednom otvoru
sklíþidla proti smČru chodu hodin a pak sklíþidlo povolte
rukou.
Když použijete klíþ sklíþidla, nezapomeĖte jej vrátit na
pĤvodní místo.
Model DP4011
Fig.6
Podržte prstenec a otáþením objímkou proti smČru
chodu hodin rozevĜete þelisti sklíþidla. Vložte vrták co
nejdále do sklíþidla. PevnČ podržte prstenec a utáhnČte
sklíþidlo otáþením objímkou ve smČru chodu hodin.
Chcete-li vrták vyjmout, podržte prstenec a otáþejte
objímkou proti smČru chodu hodin.
HloubkomČr
Fig.7
Hloubkový doraz je šikovná pomĤcka pĜi vrtání otvorĤ
stejné hloubky. Povolte boþní rukojeĢ a zasuĖte
hloubkomČr do otvoru v základnČ rukojeti. Nastavte
hloubkový doraz na požadovanou hloubku a utáhnČte
boþní rukojeĢ.
POZNÁMKA:
• HloubkomČr nelze použít v poloze, kdy naráží na
tČlo nástroje.
34
PRÁCE
Dr•ení nástroje
Vždy používejte boþní rukojeĢ (pomocné držadlo) a pĜi
práci náĜadí pevnČ držte za boþní rukojeĢ i za rukojeĢ se
spínaþem.
Vrtání
POZOR:
• NadmČrným tlakem na nástroj vrtání neurychlíte.
Ve skuteþnosti tento nadmČrný tlak vede jen k
poškození hrotu vašeho vrtáku, snížení úþinnosti
nástroje a zkrácení jeho životnosti.
• V okamžiku, kdy nástroj/vrták vniká do materiálu,
pĤsobí na nástroj a na vrták obrovské síly. Držte
nástroj pevnČ a dávejte pozor, jakmile vrták zaþne
pronikat do dílu.
• Uvíznutý vrták lze jednoduše uvolnit pĜepnutím
pĜepínaþe smČru otáþení do opaþné polohy. Pokud
však nástroj nedržíte pevnČ, mĤže neþekanČ
vyskoþit.
• Malé díly vždy upínejte do svČráku þi do
podobného upevĖovacího zaĜízení.
• Nevrtejte do materiálĤ, u nichž máte podezĜení, že
v sobČ skrývají hĜebíky þi jiné vČci, které by mohly
zpĤsobit uvíznutí nebo zlomení vrtáku.
Vrtání do dĜeva
Vrtáte-li do dĜeva, nejlepších výsledkĤ dosáhnete
použitím vrtákĤ do dĜeva s vodicím šroubem. Vodicí
šroub usnadĖuje vrtání tím, že vtahuje vrták do dĜeva.
Vrtání do kovu
Abyste zabránili sklouznutí vrtáku na zaþátku vrtání,
udČlejte si v místČ, kde chcete vrtat, pomocí kladiva a
dĤlþíku dĤlek. Nasaćte hrot vrtáku na tento dĤlek a
zaþnČte vrtat.
PĜi vrtání do kovĤ používejte Ĝeznou kapalinu. Výjimkou
je železo a mosaz, které se mají vrtat nasucho.
ÚDR!BA
POZOR:
• Než zaþnete provádČt kontrolu nebo údržbu
nástroje, vždy se pĜesvČdþte, že je vypnutý a
vytažený ze zásuvky.
• Nikdy nepoužívejte benzín, benzen, Ĝedidlo,
alkohol þi podobné prostĜedky. Mohlo by tak dojít
ke zmČnám barvy, deformacím þi vzniku prasklin.
ýi"tČní vČtracích otvorĤ
Fig.8
Nástroj a vČtrací otvory je nutno udržovat v þistotČ.
VČtrací otvory nástroje þistČte pravidelnČ nebo kdykoliv
dojde k jejich zablokování.
KvĤli zachování BEZPEýNOSTI a SPOLEHLIVOSTI
výrobku musí být opravy, kontrola a výmČna uhlíkĤ a
veškerá další údržba þi seĜizování provádČny
autorizovanými servisními stĜedisky firmy Makita a s
použitím náhradních dílĤ Makita.
VOLITELNÉ PěÍSLU#ENSTVÍ
POZOR:
• Pro váš nástroj Makita, popsaný v tomto návodu,
doporuþujeme používat toto pĜíslušenství a
nástavce. PĜi použití jiného pĜíslušenství þi
nástavcĤ mĤže hrozit nebezpeþí zranČní osob.
PĜíslušenství a nástavce lze používat pouze pro
jejich stanovené úþely.
PotĜebujete-li bližší informace ohlednČ tohoto
pĜíslušenství, obraĢte se na vaše místní servisní
stĜedisko firmy Makita.
• Vrtáky
• Pila na otvory
• Ochranné brýle
• Bezklíþové sklíþidlo vrtaþky 13
• Klíþ sklíþidla
• RukojeĢ
• HloubkomČr
• Plastový kufĜík
POZNÁMKA:
• NČkteré položky seznamu mohou být k zaĜízení
pĜibaleny jako standardní pĜíslušenství. PĜibalené
pĜíslušenství se mĤže v rĤzných zemích lišit.
35
36
www.makita.com
Makita
Jan-Baptist Vinkstraat 2, 3070, Belgium
Makita Corporation
Anjo, Aichi, Japan
884741C977
Loading...
