ENGLISH (Original instructions)
Explanation of general view
1 Red indicator 2Button 3 Battery cartridge 4 Star marking 5 Indicator lamps 6 Check button 7 Switch trigger
SPECIFICATIONS
Model DDF459
Capacities
–1
No load speed (min
• Due to our continuing program of research and devel­opment, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Pro­cedure 01/2003
Intended use
The tool is intended for drilling and screw driving in wood, metal and plastic.
)
Overall length 179 mm
Rated voltage D.C. 18 V
Battery cartridge
Net weight 1.4 kg 1.7 kg
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
CORDLESS DRIVER DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
8Lamp 9 Reversing switch lever 10 Speed change lever 11 Adjusting ring 12 Graduation 13 Arrow 14 Sleeve
Steel 13 mm
Wood 38 mm
Wood screw 6 mm x 75 mm
Machine screw M6
High (2) 0 – 1,500
Low (1) 0 – 400
ENE034-1
GEA010-1
GEB088-1
15 Groove 16 Hook 17 Screw 18 Bit holder 19 Bit 20 Vent
BL1815 / BL1815N /
BL1820 / BL1820B
2. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the fas­tener may contact hidden wiring. Fasteners con-
tacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool in high locations.
5. Hold the tool firmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece imme­diately after operation; they may be extremely hot and could burn your skin.
9. Some material contains chemicals which may be toxic. Take caution to prevent dust inhalation and skin contact. Follow material supplier safety data.
BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B /
BL1860B
SAVE THESE INSTRUCTIONS.
4
WARNING: DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruc­tion manual may cause serious personal injury.
ENC007-9
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery charger, (2) battery, and (3) product using bat­tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as nails, coins, etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow, overheating, possible burns and even a break­down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to disposal
of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and charge the bat­tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat­tery cartridge cool down before charging it.
4. Charge the battery cartridge if you do not use it
for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat­tery cartridge is removed before adjusting or checking function on the tool.
Installing or removing battery cartridge (Fig. 1)
CAUTION:
• Always switch off the tool before installing or removing of the battery cartridge.
Hold the tool and the battery cartridge firmly when installing or removing battery cartridge. Failure to hold the tool and the battery cartridge firmly may cause them to slip off your hands and result in damage to the tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool while sliding the button on the front of the cartridge. To install the battery cartridge, align the tongue on the battery cartridge with the groove in the housing and slip it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the red indicator cannot be seen. If not, it may accidentally fall out of the tool, causing injury to you or someone around you.
• Do not install the battery cartridge forcibly. If the car­tridge does not slide in easily, it is not being inserted correctly.
Battery protection system
The tool and battery are equipped with a protection sys­tem. This system automatically cuts off power to the tool to extend battery life. The tool will automatically stop during operation if the tool and/or battery are placed under one of the following conditions:
• Overloaded: The tool is operated in a manner that causes it to draw an abnormally high current. In this situation, release the switch trigger on the tool and stop the application that caused the tool to become overloaded. Then pull the switch trigger again to restart. If the tool does not start, the battery is overheated. In this situation, let the battery cool before pulling the switch trigger again.
• Low battery voltage: The remaining battery capacity is too low and the tool will not operate. In this situation, remove and recharge the battery.
NOTE:
• Those temperature-sensitive protection and low-volt­age protection is applied only when the tool is used with a battery cartridge with a star mark. (Fig. 2)
5

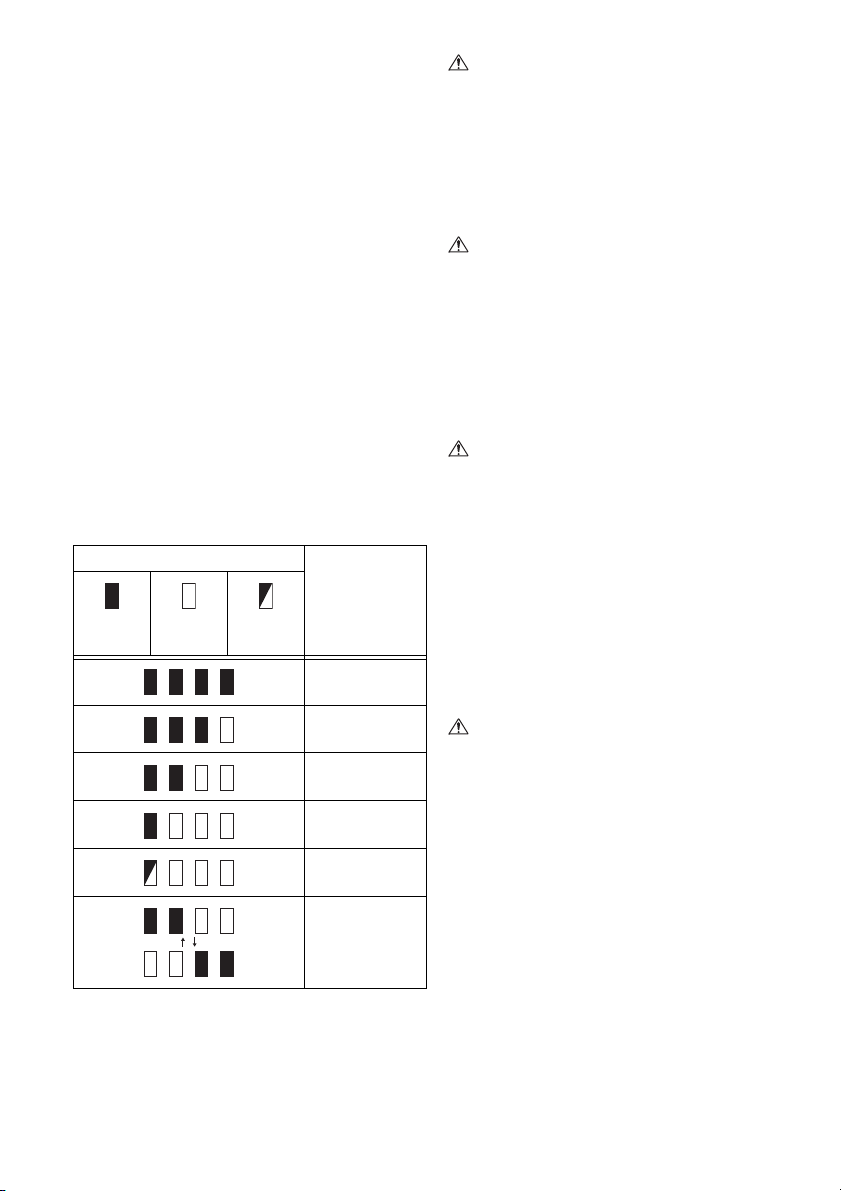

Indicating the remaining battery capacity (Fig. 3)
(Only for battery cartridges with “B” at the end of the model number.)
Press the check button on the battery cartridge to indi­cate the remaining battery capacity. The indicator lamps light up for few seconds.
Indicator lamps
Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery may
have
malfunctioned.
015658
NOTE:
• Depending on the conditions of use and the ambient temperature, the indication may differ slightly from the actual capacity.
Switch action (Fig. 4)
CAUTION:
• Before inserting the battery cartridge into the tool, always check to see that the switch trigger actuates properly and returns to the “OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch trigger. Release the switch trigger to stop.
Lighting up the lamp (Fig. 5)
CAUTION:
• Do not look in the light or see the source of light directly.
Pull the switch trigger to light up the lamp. The lamp keeps on lighting while the switch trigger is being pulled. The lamp goes out just after releasing the trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of the lamp. Be careful not to scratch the lens of lamp, or it may lower the illumination.
Reversing switch action (Fig. 6)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a complete stop. Changing the direction of rotation before the tool stops may damage the tool.
• When not operating the tool, always set the reversing switch lever to the neutral position.
This tool has a reversing switch to change the direction of rotation. Depress the reversing switch lever from the A side for clockwise rotation or from the B side for counter­clockwise rotation. When the reversing switch lever is in the neutral position, the switch trigger cannot be pulled.
Speed change (Fig. 7)
CAUTION:
• Always set the speed change lever fully to the correct position. If you operate the tool with the speed change lever positioned halfway between the “1” side and “2” side, the tool may be damaged.
• Do not use the speed change lever while the tool is running. The tool may be damaged.
To change the speed, first switch off the tool and then slide the speed change lever to the “2” side for high speed or “1” side for low speed. Be sure that the speed change lever is set to the correct position before opera­tion. Use the right speed for your job.
Adjusting the fastening torque (Fig. 8)
The fastening torque can be adjusted in 17 steps by turn­ing the adjusting ring so that its graduations are aligned with the pointer on the tool body. The fastening torque is minimum when the number 1 is aligned with the pointer, and maximum when the m marking is aligned with the pointer. The clutch will slip at various torque levels when set at the number 1 to 16. The clutch is designed not to slip at the m marking. Before actual operation, drive a trial screw into your material or a piece of duplicate material to determine which torque level is required for a particular application.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat­tery cartridge is removed before carrying out any work on the tool.
Installing or removing the driver bit or drill bit (Fig. 9)
Turn the sleeve counterclockwise to open the chuck jaws. Place the bit in the chuck as far as it will go. Turn the sleeve clockwise to tighten the chuck. To remove the bit, turn the sleeve counterclockwise.
Installing the hook (Fig. 10)
The hook is convenient for temporarily hanging the tool. This can be installed on either side of the tool. To install the hook, insert it into a groove in the tool hous­ing on either side and then secure it with a screw. To remove, loosen the screw and then take it out.
6
Installing the bit holder (Optional accessory) (Fig. 11)
Fit the bit holder into the protrusion at the tool foot on either right or left side and secure it with a screw. When not using the driver bit, keep it in the bit holders. Bits 45 mm long can be kept there.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it locks in place. If you can see the red part on the upper side of the button, it is not locked completely. Insert it fully until the red part cannot be seen. If not, it may accidentally fall out of the tool, causing injury to you or someone around you.
Hold the tool firmly with one hand on the grip and the other hand on the bottom of the battery cartridge to con­trol the twisting action.
CAUTION:
• Do not cover vents, or it may cause overheating and damage to the tool. (Fig. 12)
Screwdriving operation (Fig. 13)
First, turn the action mode changing ring so that the arrow on the tool body points to the marking. Adjust the adjusting ring to the proper torque level for your work. Then proceed as follows. Place the point of the driver bit in the screw head and apply pressure to the tool. Start the tool slowly and then increase the speed gradually. Release the switch trigger as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight in the screw head, or the screw and/or bit may be damaged.
NOTE:
• When driving wood screw, predrill a pilot hole 2/3 the diameter of the screw. It makes driving easier and pre­vents splitting of the workpiece.
Drilling operation
First, turn the adjusting ring so that the pointer points to the m marking. Then proceed as follows.
CAUTION:
• Pressing excessively on the tool will not speed up the drilling. In fact, this excessive pressure will only serve to damage the tip of your bit, decrease the tool perfor­mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at the time of hole break through. Hold the tool firmly and exert care when the bit begins to break through the workpiece.
• A stuck bit can be removed simply by setting the reversing switch to reverse rotation in order to back out. However, the tool may back out abruptly if you do not hold it firmly.
• Always secure small workpieces in a vise or with a sim­ilar hold-down device.
• If the tool is operated continuously until the battery car­tridge has discharged, allow the tool to rest for 15 min­utes before proceeding with a fresh battery.
• Do not pull the switch trigger repeatedly when the motor is locked. It may damage the tool.
Drilling in wood
When drilling in wood, the best results are obtained with wood drills equipped with a guide screw. The guide screw makes drilling easier by pulling the bit into the workpiece.
Drilling in metal
To prevent the bit from slipping when starting to make a hole, make an indentation with a center-punch and ham­mer at the point to be drilled. Place the point of the bit in the indentation and start drilling. Use a cutting lubricant when drilling metals. The excep­tions are iron and brass which should be drilled dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat­tery cartridge is removed before attempting to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be per­formed by Makita Authorized Service Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use the acces­sories or attachments for their stated purposes.
If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.
• Drill bits
•Screw bits
• Socket bit
• Safety goggles
• Makita genuine battery and charger
•Hook
• Bit holder
NOTE:
• Some items in the list may be included in the tool pack­age as standard accessories. They may differ from country to country.
Noise
The typical A-weighted noise level determined according to EN60745:
Sound pressure level (L Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Wear ear protection
): 72 dB (A)
pA
Vibration
The vibration total value (tri-axial vector sum) determined according to EN60745:
Work mode: drilling into metal Vibration emission (a Uncertainty (K): 1.5 m/s
): 2.5 m/s2 or less
h, D
2
ENG905-1
ENG900-1
7
• The declared vibration emission value has been mea­sured in accordance with the standard test method and may be used for comparing one tool with another.
• The declared vibration emission value may also be
ENG901-1
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper­ator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).
ENH101-18
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine: Cordless Driver Drill Model No./ Type: DDF459
Conforms to the following European Directives:
2006/42/EC They are manufactured in accordance with the following standard or standardized documents:
EN60745 The technical file in accordance with 2006/42/EC is avail­able from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
Yasushi Fukaya
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
Director
8
FRANÇAIS (Instructions originales)
Descriptif
1 Indicateur rouge 2Bouton 3 Batterie 4 Marque étoilée 5 Voyants lumineux 6 Bouton de vérification 7 Gâchette
SPÉCIFICATIONS
Modèle DDF459
Capacités
–1
Vitesse à vide (min
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications et la batterie peuvent être différentes suivant les pays.
• Poids, avec la batterie, conformément à la procédure EPTA-01/2003
Utilisations
L’outil est conçu pour percer et visser dans le bois, le métal et le plastique.
)
Longueur totale 179 mm
Tension nominale 18 V CC
Batterie
Poids net 1,4 kg 1,7 kg
Consignes de sécurité générales pour outils électriques
AVERTISSEMENT Veuillez lire toutes les mises
en garde et toutes les instructions. Il y a risque de
choc électrique, d’incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.
Conservez toutes les mises en garde et instructions pour référence ultérieure.
CONSIGNES DE SÉCURITÉ POUR PERCEUSE-VISSEUSE SANS FIL
1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
8 Lampe 9 Levier de l’inverseur 10 Levier de changement de
vitesse 11 Bague de réglage 12 Graduation 13 Flèche
Acier 13 mm
Bois 38 mm
Vis à bois 6 mm x 75 mm
Vis mécanique M6
Élevé (2) 0 – 1 500
Bas (1) 0 – 400
ENE034-1
GEA010-1
GEB088-1
14 Manchon 15 Rainure 16 Crochet 17 Vis 18 Porte-embout 19 Embout 20 Orifice d’aération
BL1815 / BL1815N /
BL1820 / BL1820B
2. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez des travaux au cours desquels l’accessoire tranchant peut entrer en contact avec des fils cachés. Le contact de l’accessoire tranchant avec
un fil sous tension peut également mettre sous tension les parties métalliques exposées de l’outil électrique, causant ainsi un choc électrique chez l’utilisateur.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez des travaux au cours desquels la fixation peut entrer en contact avec des fils cachés. Le contact des
fixations avec un fil sous tension peut également mettre sous tension les parties métalliques exposées de l’outil électrique, causant ainsi un choc électrique chez l’utilisateur.
4. Assurez-vous toujours de travailler en position
stable. Lorsque vous utilisez l’outil dans un endroit élevé, assurez-vous qu’il n’y a personne en bas.
5. Tenez l’outil fermement.
6. Gardez les mains éloignées des pièces en
rotation.
7. Ne vous éloignez pas en laissant l’outil tourner. Ne le faites fonctionner que lorsque vous l’avez bien en main.
8. Ne touchez pas l’embout de perçage ou la pièce immédiatement après l’exécution du travail ; ils peuvent être extrêmement chauds et vous brûler la peau.
BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B / BL1860B
9
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n’entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce manuel d’instructions peut entraîner une blessure grave.
ENC007-9
IMPORTANTES CONSIGNES DE SÉCURITÉ
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l’outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Si le temps de fonctionnement devient très
court, cessez immédiatement l’utilisation. Autrement il y a risque de surchauffe, de brûlure, voire d’explosion.
4. Si de l’électrolyte pénètre dans vos yeux, rincez-
les à l’eau claire et consultez immédiatement un médecin. Autrement il y a risque de blessure aux yeux.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
8. Veillez à ne pas heurter ou faire tomber la
batterie.
9. N’utilisez pas une batterie abîmée.
10. La batterie doit être éliminée conformément aux
réglementations locales en vigueur.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de la batterie
1. Rechargez la batterie avant qu’elle ne soit complètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie si vous prévoyez de ne pas l’utiliser pendant une période prolongée (plus de six mois).
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Vérifiez toujours que l’outil est hors tension et que la
batterie est retirée avant d’ajuster l’outil ou de vérifier son fonctionnement.
Pose ou retrait de la batterie (Fig. 1)
ATTENTION :
• Mettez toujours l’outil hors tension avant de poser ou
de retirer la batterie.
Lorsque vous posez ou retirez la batterie, tenez
fermement l’outil et la batterie. Si vous ne tenez pas fermement l’outil et la batterie, ils risquent de s’abîmer en vous glissant des mains, et vous courez un risque de blessure corporelle.
Pour retirer la batterie, faites-la glisser hors de l’outil tout en faisant glisser le bouton qui se trouve à l’avant de la batterie. Pour poser la batterie, alignez sa languette sur la rainure à l’intérieur du carter, et faites-la glisser en place. Insérez-la à fond, jusqu’à ce qu’elle se mette en place avec un léger déclic. Si vous pouvez voir l’indicateur rouge du côté supérieur du bouton, la batterie n’est pas complètement verrouillée.
ATTENTION :
• Insérez toujours la batterie à fond, jusqu’à ce que
l’indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l’outil, au risque de vous blesser ou de blesser quelqu’un se trouvant près de vous.
• Ne forcez pas pour insérer la batterie. Si elle ne glisse
pas facilement, c’est que vous ne l’insérez pas correctement.
Dispositif de protection de la batterie
L’outil et sa batterie sont dotés d’un dispositif de protection. Ce dispositif coupe automatiquement l’alimentation de l’outil pour prolonger la durée de service de la batterie. Si l’outil ou la batterie se trouve dans l’une ou l’autre des situations suivantes, l’outil cessera automatiquement de fonctionner :
• Surchargé :
L’outil est utilisé de manière telle qu’il consomme un courant anormalement élevé. Il faut alors libérer la gâchette de l’outil et cesser l’application qui cause la surcharge. Tirez ensuite de nouveau sur la gâchette pour redémarrer.
10
Si l’outil ne démarre pas, cela signifie que la batterie est trop chaude. Il faut alors laisser refroidir la batterie avant de tirer de nouveau sur la gâchette.
• Faible tension de la batterie : La charge restante de la batterie étant trop faible, l’outil ne fonctionne pas. Le cas échéant, retirez la batterie et rechargez-la.
NOTE :
• Ces dispositifs de protection sensibles à la température et à la faible tension s’appliquent uniquement si l’outil est utilisé avec une batterie qui porte une marque étoilée. (Fig. 2)
Affichage de la charge restante de la batterie (Fig. 3)
(Uniquement pour les batteries dont le numéro de modèle finit par “B”.)
Appuyez sur le bouton de vérification situé sur la batterie pour afficher la charge restante de la batterie. Les voyants lumineux s’allument pendant quelques secondes.
Voyants lumineux
Capacité restante
allumé éteint clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
La batterie est
probablement
défectueuse.
015658
NOTE :
• En fonction des conditions d’utilisation et de la température ambiante, la charge restante affichée peut différer légèrement de la valeur réelle.
Interrupteur (Fig. 4)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne correctement et revient sur la position “OFF” une fois libérée.
Pour mettre l’outil en marche, tirez simplement sur la gâchette. La vitesse de l’outil augmente quand vous augmentez la pression sur la gâchette. Pour arrêter l’outil, libérez la gâchette.
Allumage de la lampe (Fig. 5)
ATTENTION :
• Ne regardez pas directement la lumière ou la source de lumière.
Tirez sur la gâchette pour allumer la lampe. La lampe demeure allumée tant que vous tirez sur la gâchette. La lampe s’éteint dès que vous libérez la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer les saletés sur la lentille de la lampe. Évitez de rayer la lentille de la lampe, autrement sa capacité d’éclairage diminuera.
Fonctionnement de l’inverseur (Fig. 6)
ATTENTION :
• Vérifiez toujours le sens de la rotation avant de commencer le travail.
• N’activez l’inverseur qu’une fois l’outil parfaitement arrêté. Vous risqueriez d’abîmer l’outil en changeant le sens de rotation avant l’arrêt complet.
• Après l’utilisation de l’outil, mettez toujours le levier de l’inverseur en position neutre.
Cet outil possède un inverseur qui permet de changer le sens de la rotation. Enfoncez le levier de l’inverseur du côté A pour une rotation dans le sens des aiguilles d’une montre, ou du côté B pour une rotation en sens contraire. Il n’est pas possible de tirer sur la gâchette lorsque le levier de l’inverseur est en position neutre.
Changement de vitesse (Fig. 7)
ATTENTION :
• Mettez toujours le levier de changement de vitesse parfaitement sur la bonne position. En utilisant l’outil avec le levier de changement de vitesse placé entre les côtés “1” et “2”, vous risqueriez d’abîmer l’outil.
• Ne déplacez pas le levier de changement de vitesse pendant que l’outil tourne. Vous risqueriez d’abîmer l’outil.
Pour changer la vitesse, coupez d’abord le contact puis faites glisser le levier de changement de vitesse du côté “2” pour la vitesse rapide, ou du côté “1” pour la vitesse lente. Avant d’utiliser l’outil, assurez-vous que le levier de changement de vitesse se trouve sur la bonne position. Utilisez une vitesse adaptée au type de travail à effectuer.
Réglage du couple de serrage (Fig. 8)
Le couple de serrage peut être réglé sur l’un ou l’autre de 17 niveaux en tournant la bague de réglage pour aligner les graduations de la bague sur l’index du corps de l’outil. Le couple de serrage minimum s’obtient en alignant le numéro 1 sur l’index, et le couple de serrage maximum en alignant l’indication m sur l’index. L’engrenage glissera quand sera atteint le couple de serrage correspondant au numéro sélectionné de 1 à 16. L’engrenage est conçu pour ne pas glisser quand l’outil est réglé sur l’indication m. Avant d’effectuer le véritable travail, faites un essai de vissage dans le matériau en question ou dans un matériau identique pour savoir quel est le niveau de couple de serrage requis pour ce travail particulier.
11
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant d’effectuer tout travail dessus.
Pose ou retrait de l’embout de vissage ou de l’embout de perçage (Fig. 9)
Tournez le manchon dans le sens contraire des aiguilles d’une montre pour ouvrir les mâchoires du mandrin. Insérez l’embout à fond dans le mandrin. Tournez le manchon dans le sens des aiguilles d’une montre pour serrer le mandrin. Pour retirer l’embout, tournez le manchon dans le sens contraire des aiguilles d’une montre.
Pose du crochet (Fig. 10)
Le crochet est pratique pour accrocher temporairement l’outil. Il peut être posé d’un côté ou de l’autre de l’outil. Pour poser le crochet, insérez-le dans la rainure du carter de l’outil, d’un côté ou de l’autre, puis fixez-le à l’aide d’une vis. Pour le retirer, desserrez la vis et enlevez-le.
Pose du porte-embout (Accessoire en option) (Fig. 11)
Mettez le porte-embout dans la partie saillante du pied de l’outil, d’un côté ou de l’autre, et fixez-le à l’aide d’une vis. Lorsque vous n’utilisez pas l’embout de vissage, rangez­le dans un des porte-embouts. Ils peuvent contenir des embouts d’une longueur de 45 mm.
UTILISATION
ATTENTION :
• Insérez toujours la batterie à fond jusqu’à ce qu’elle se verrouille en place. Si vous pouvez voir la partie rouge du côté supérieur du bouton, la batterie n’est pas complètement verrouillée. Insérez-la complètement, jusqu’à ce que la partie rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l’outil, au risque de vous blesser ou de blesser quelqu’un se trouvant près de vous.
Tenez l’outil fermement en le saisissant d’une main par la poignée et de l’autre par le dessous de la batterie, afin de résister à la force de torsion.
ATTENTION :
• Ne recouvrez pas les orifices d’aération, car cela peut causer une surchauffe et endommager l’outil. (Fig. 12)
Vissage (Fig. 13)
Tournez d’abord la bague de changement de mode, de sorte que la flèche du corps de l’outil pointe sur le symbole . Mettez la bague de réglage sur un niveau de couple de serrage adapté au travail à effectuer. Procédez ensuite comme suit. Placez la pointe de l’embout de vissage dans la tête de vis et appliquez une pression sur l’outil. Faites démarrer l’outil lentement, puis augmentez la vitesse graduellement. Libérez la gâchette dès que l’engrenage s’active.
ATTENTION :
• Assurez-vous que l’embout de vissage est inséré bien droit dans la tête de vis, sinon vous risquerez d’abîmer la vis et/ou l’embout.
NOTE :
• Lorsque vous insérez une vis à bois, percez d’abord un avant-trou d’un diamètre du 2/3 de celui de la vis. Cela facilitera le vissage et évitera que la pièce ne se fende.
Perçage
Tournez d’abord la bague de réglage de sorte que l’indicateur pointe vers le symbole m. Procédez ensuite comme suit.
ATTENTION :
• Une pression excessive sur l’outil n’accélèrera pas le perçage. En fait, la pression excessive abîmera la pointe de l’embout, causera une baisse de rendement de l’outil et réduira sa durée de service.
• Une très grande force s’exerce sur l’outil et l’embout lorsque celui-ci émerge sur la face opposée. Tenez l’outil fermement et faites bien attention lorsque l’embout commence à sortir par la face opposée de la pièce.
• Un embout coincé peut être retiré en réglant simplement l’inverseur sur la rotation inverse pour faire marche arrière. L’outil peut toutefois faire brusquement marche arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans un étau ou au moyen d’un dispositif de retenue similaire.
• Si l’outil est utilisé de manière continue jusqu’à ce que la batterie se décharge, laissez-le reposer 15 minutes avant de poursuivre le travail avec une batterie fraîchement chargée.
• N’activez pas la gâchette de manière répétée lorsque le moteur est verrouillé. Vous risqueriez d’abîmer l’outil.
Perçage dans le bois
Lorsque vous percez dans le bois, vous obtiendrez un résultat optimal avec un foret à bois équipé d’une vis de guidage. La vis de guidage facilite le perçage en entraînant l’embout dans la pièce.
Perçage dans le métal
Pour que l’embout ne glisse pas quand vous commencez à percer le trou, faites une entaille à l’aide d’un pointeau et d’un marteau à l’emplacement prévu pour le trou. Placez la pointe de l’embout dans l’entaille et commencez à percer. Utilisez un lubrifiant de coupe pour percer les métaux. Seuls le fer et le laiton doivent être percés à sec.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et la batterie retirée avant d’effectuer tout travail d’inspection ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita.
12
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins pour lesquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.
• Embouts de perçage
• Embouts de vissage
• Embout à douille
• Lunettes à coques
• Batterie et chargeur Makita authentiques
• Crochet
• Porte-embout
NOTE :
• Il se peut que certains éléments de la liste soient compris dans l’emballage de l’outil en tant qu’accessoires standard. Ils peuvent varier d’un pays à l’autre.
Bruit
Niveau de bruit pondéré A typique, déterminé selon EN60745 :
Niveau de pression sonore (L
Incertitude (K) : 3 dB (A) Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :
Porter des protecteurs anti-bruit
Mode de travail : perçage dans le métal
Émission de vibrations (a
Incertitude (K) : 1,5 m/s
) : 72 dB (A)
pA
) : 2,5 m/s2 ou moins
h, D
2
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposition.
ENG905-1
ENG900-1
ENG901-1
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la valeur d’émission déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).
ENH101-18
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita déclare que la (les) machine(s) suivante(s) :
Désignation de la machine : Perceuse-Visseuse sans Fil N° de modèle / Type : DDF459
sont conformes aux directives européennes suivan­tes :
2006/42/CE et sont fabriquées conformément aux normes ou aux documents normalisés suivants :
EN60745 La documentation technique conforme à la norme 2006/ 42/CE est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
31.12.2013
Yasushi Fukaya
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
Directeur
13
DEUTSCH (Originale Anleitungen)
Übersicht
1 Rote Anzeige 2 Knopf 3Akku 4 Sternsymbol 5 Anzeigelampen 6Prüftaste 7 Elektronikschalter
TECHNISCHE DATEN
Modell DDF459
Kapazitäten
–1
Leerlaufdrehzahl (min
• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten und der Akku können von Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Die Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.
)
Gesamtlänge 179 mm
Nennspannung DC 18 V
Akku
Nettogewicht 1,4 kg 1,7 kg
Allgemeine Sicherheitswarnungen für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.
SICHERHEITSWARNUNGEN FÜR AKKU­BOHRSCHRAUBER
1. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Verletzungen verursachen.
8 Lampe 9 Drehrichtungsumschalter 10 Drehzahlumschalthebel 11 Einstellring 12 Teilstrich 13 Pfeil 14 Werkzeugaufnahme
Stahl 13 mm
Holz 38 mm
Holzschraube 6 mm x 75 mm
Maschinenschraube M6
Stark (2) 0 – 1 500
Schwach (1) 0 – 400
ENE034-1
GEA010-1
GEB088-1
15 Führungsnut 16 Haken 17 Schraube 18 Einsatzhalter 19 Einsatz 20 Lüftungsschlitz
BL1815 / BL1815N /
BL1820 / BL1820B
2. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Schneidwerkzeug verborgene Kabel kontaktiert.
Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden
Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
5. Halten Sie die Maschine mit festem Griff.
6. Halten Sie die Hände von rotierenden Teilen fern.
7. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Handhaltung.
8. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.
BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B /
BL1860B
14
9. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.
WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.
ENC007-9
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2)
Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw.
(3)
Setzen Sie den Akku weder Wasser noch Regen aus.
Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.
6. Lagern Sie Akkuwerkzeug und Akku nicht an
Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu
verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.
Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von
Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
VORSICHT:
• Schalten Sie stets die Maschine aus, bevor Sie den
Akku anbringen oder abnehmen.
Halten Sie Maschine und Akku beim Anbringen
oder Abnehmen des Akkus sicher fest. Wenn Sie Maschine und Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Körperverletzungen führen kann.
Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie den Knopf an der Vorderseite des Akkus verschieben. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sichtbar ist, ist der Akku-Adapter nicht vollständig verriegelt.
VORSICHT:
• Schieben Sie den Akku stets bis zum Anschlag ein, bis
die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Unterlassen Sie Gewaltanwendung beim Anbringen
des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.
Akku-Schutzsystem
Maschine und Akku sind mit einem Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung der Maschine automatisch ab, um die Akku-Lebensdauer zu verlängern. Die Maschine schaltet sich während des Betriebs automatisch ab, wenn Maschine und/oder Akku einer der folgenden Bedingungen unterliegen:
15
• Überlastung: Die Maschine wird auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Lassen Sie in dieser Situation den Elektronikschalter der Maschine los, und brechen Sie die Arbeit ab, die eine Überlastung der Maschine verursacht hat. Betätigen Sie dann den Elektronikschalter erneut, um die Maschine wieder zu starten. Falls die Maschine nicht startet, ist der Akku überhitzt. Lassen Sie den Akku in dieser Situation abkühlen, bevor Sie den Elektronikschalter erneut betätigen.
• Niedrige Akkuspannung: Die Akku-Restkapazität ist zu niedrig, und die Maschine funktioniert nicht. Nehmen Sie in dieser Situation den Akku ab, und laden Sie ihn auf.
HINWEIS:
• Dieser temperaturabhängige Schutz und Niederspannungsschutz wird nur dann ausgelöst, wenn ein Akku mit Sternsymbol an der Maschine angebracht wird. (Abb. 2)
Anzeigen der Akku-Restkapazität (Abb. 3)
(Nur für Akkus mit “B” am Ende der Modellnummer.) Drücken Sie die Prüftaste am Akku, um die Akku-
Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.
Anzeigelampen
Restkapazität
Erleuchtet Aus Blinkend
75% bis 100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
aufladen.
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.
015658
HINWEIS:
• Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.
Schalterfunktion (Abb. 4)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Elektronikschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Elektronikschalter drücken. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten den Elektronikschalter loslassen.
Einschalten der Lampe (Abb. 5)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Lichtquelle.
Betätigen Sie den Elektronikschalter, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Elektronikschalter gedrückt gehalten wird. Die Lampe erlischt unmittelbar nach dem Loslassen des Elektronikschalters.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.
Funktion des Drehrichtungsumschalters (Abb. 6)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung, wenn Sie die Maschine nicht benutzen.
Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalters ist der Elektronikschalter verriegelt.
Drehzahlumschaltung (Abb. 7)
VORSICHT:
• Achten Sie stets darauf, dass sich der Drehzahlumschalthebel vollkommen in seiner jeweiligen Rastposition befindet. Wird die Maschine bei einer Zwischenstellung des Drehzahlumschalthebels zwischen den Positionen “1” und “2” betrieben, kann sie beschädigt werden.
• Betätigen Sie den Drehzahlumschalthebel nicht während des Betriebs der Maschine. Die Maschine kann sonst beschädigt werden.
Zum Umschalten der Drehzahl zunächst die Maschine ausschalten, und dann den Drehzahlumschalthebel für hohe Drehzahl zur Position “2” oder für niedrige Drehzahl zur Position “1” schieben. Vergewissern Sie sich vor Arbeitsbeginn stets, dass sich der Drehzahlumschalthebel in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.
16
Einstellen des Anzugsmoments (Abb. 8)
Das Anzugsmoment kann durch Drehen des Einstellrings in 17 Stufen eingestellt werden, wobei die Teilstriche auf den Zeiger am Maschinengehäuse ausgerichtet werden. Stellung 1 ergibt das minimale Anzugsmoment, während das maximale Anzugsmoment erzielt wird, wenn der Zeiger auf das Symbol m zeigt. In den Stellungen 1 bis 16 rutscht die Kupplung bei Erreichen des Solldrehmoments durch. Die Kupplung ist so konstruiert, dass sie in der Stellung m nicht durchrutscht. Bevor Sie mit der eigentlichen Schraubarbeit beginnen, sollten Sie eine Probeverschraubung mit Ihrem Material oder einem Stück des gleichen Materials durchführen, um das geeignete Anzugsmoment zu ermitteln.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
Montieren und Demontieren von Schraubendreher- oder Bohrereinsatz (Abb. 9)
Drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn, um das Spannfutter zu öffnen. Führen Sie den Einsatz bis zum Anschlag in das Spannfutter ein. Drehen Sie die Werkzeugaufnahme im Uhrzeigersinn, um das Spannfutter festzuziehen. Zum Entfernen des Einsatzes drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn.
Anbringen des Hakens (Abb. 10)
Der Haken ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Dieses Teil kann auf beiden Seiten der Maschine angebracht werden. Um den Haken anzubringen, führen Sie ihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn dann mit einer Schraube. Zum Entfernen die Schraube lösen, und dann das Teil herausnehmen.
Anbringen des Einsatzhalters (Sonderzubehör) (Abb. 11)
Stecken Sie den Einsatzhalter auf den Vorsprung am Maschinenfuß entweder auf der rechten oder linken Seite, und sichern Sie ihn mit einer Schraube. Wenn Sie den Schraubendrehereinsatz nicht benutzen, bewahren Sie ihn im Einsatzhalter auf. Einsätze von 45 mm Länge können dort aufbewahrt werden.
BETRIEB
VORSICHT:
• Führen Sie den Akku immer vollständig ein, bis er einrastet. Falls der rote Teil an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht vollständig verriegelt. Führen Sie ihn vollständig ein, bis der rote Teil nicht mehr sichtbar ist. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
Halten Sie die Maschine mit einer Hand am Griff und mit der anderen Hand an der Unterseite des Akkus fest, um der Drehwirkung entgegenzuwirken.
VORSICHT:
• Verdecken Sie nicht die Lüftungsschlitze, weil dadurch Überhitzung und Beschädigung der Maschine verursacht werden kann. (Abb. 12)
Schraubbetrieb (Abb. 13)
Drehen Sie zuerst den Betriebsart-Umschaltring, so dass der Pfeil am Maschinengehäuse auf das Symbol zeigt. Stellen Sie mit dem Einstellring das korrekte Anzugsmoment für Ihre Arbeit ein. Gehen Sie dann folgendermaßen vor. Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein, und üben Sie Druck auf die Maschine aus. Lassen Sie die Maschine langsam anlaufen, und erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den Elektronikschalter los, sobald die Kupplung ausrückt.
VORSICHT:
• Achten Sie darauf, dass die Spitze des Schraubendrehereinsatzes senkrecht in den Schraubenkopf eingeführt wird, um eine Beschädigung von Schraube und/oder Einsatz zu vermeiden.
HINWEIS:
• Wenn Sie Holzschrauben eindrehen, bohren Sie eine Führungsbohrung von 2/3 des Schraubendurchmessers vor. Dies erleichtert das Eindrehen und verhindert Spaltung des Werkstücks.
Bohrbetrieb
Drehen Sie zunächst den Einstellring, bis der Zeiger auf das Symbol m zeigt. Gehen Sie dann folgendermaßen vor.
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Im Gegenteil; übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Leistungsfähigkeit sowie zu einer Verkürzung der Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie daher die Maschine mit festem Griff und lassen Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück auszutreten.
• Ein festsitzender Bohrer lässt sich durch einfaches Umschalten der Drehrichtung wieder herausdrehen. Dabei sollten Sie aber die Maschine gut festhalten, damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.
• Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus benutzt wurde, lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang ruhen.
• Betätigen Sie den Elektronikschalter nicht wiederholt, wenn der Motor blockiert ist. Dadurch kann die Maschine beschädigt werden.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht.
17
Loading...
+ 39 hidden pages
