Top Freezer

Refrigerator

Use & Care Guide

Table of Contents

Important Safety Instructions . . . . 1-2

Installation . . . . . . . . . . . . . . . . . . . . 3-6

Temperature Controls . . . . . . . . . . . . .7

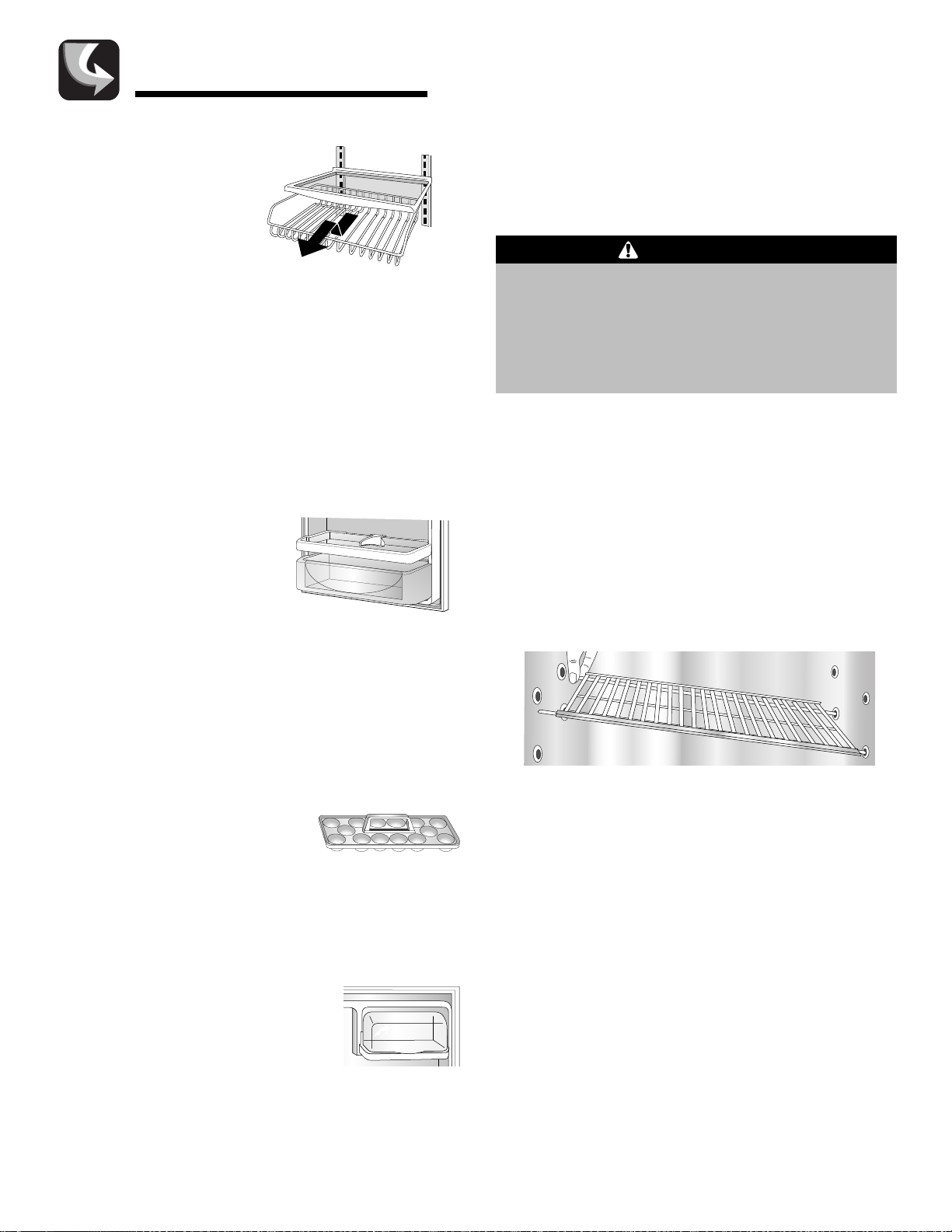

Looking Inside . . . . . . . . . . . . . . . . . 6-7

Ice Service . . . . . . . . . . . . . . . . . . . . 8-9

Food Storage Tips . . . . . . . . . . . . 11-13

Storing the Refrigerator . . . . . . . . . . 14

Care & Cleaning . . . . . . . . . . . . . 14-15

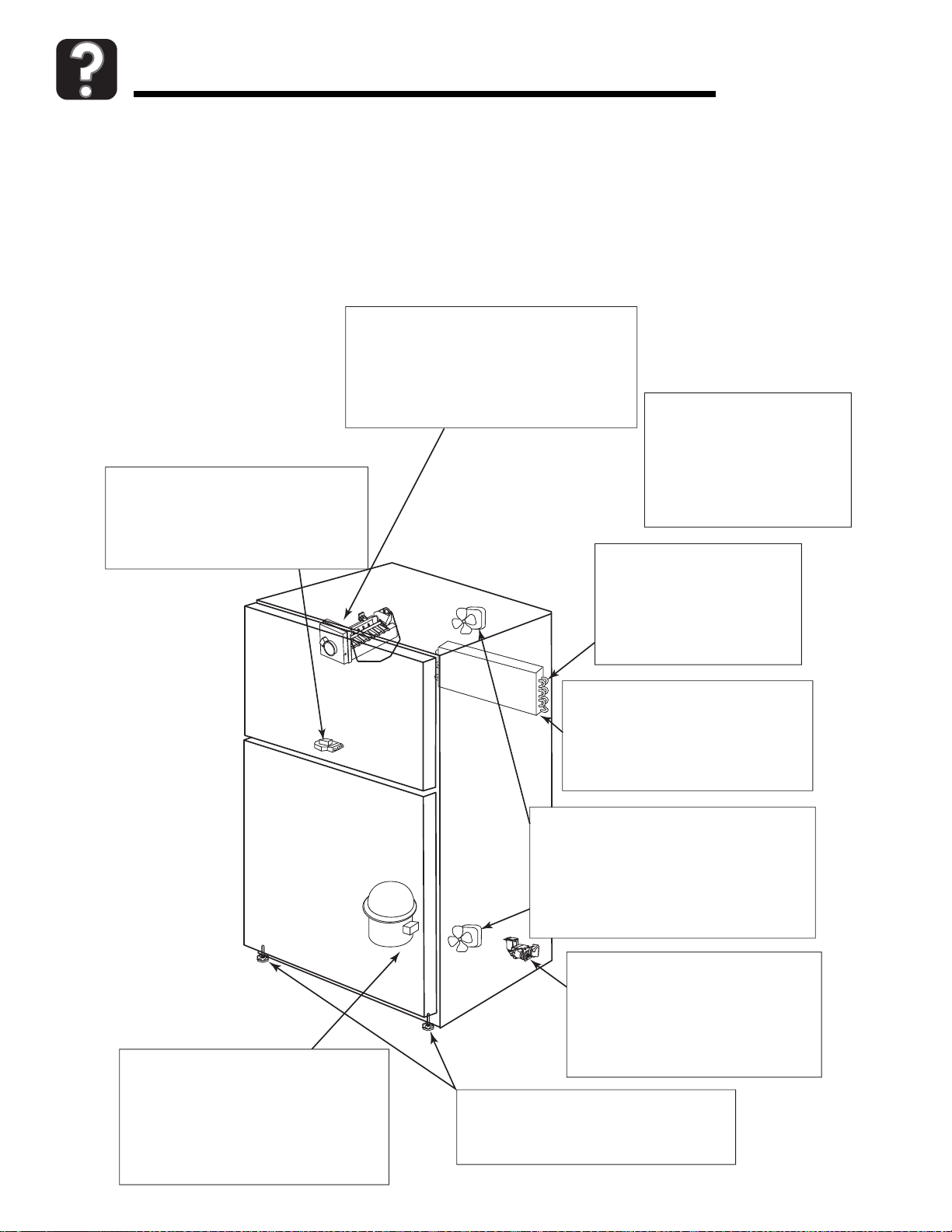

Troubleshooting . . . . . . . . . . . . . . 16-18

Warranty & Service . . . . . . . . . . . . . . 19

Guide d’utilisation et

d’entretien . . . . . . . . . . . . . . . . . . . 20

Guía de uso y Cuidado . . . . . . . . . . . 40

Form No. F/12/05 Part No. 3013913010

Important Safety Instructions

Installer: Please leave this manual with this appliance. Consumer: Please read and keep this Use & Care Guide

for future reference. This manual provides proper use and maintenance information.

Keep sales receipt and/or cancelled check as proof of purchase.

If you have questions, call:

1-800-688-9900 U.S.A. 1-800-688-2002 Canada 1-800-688-2080 (U.S. TTY for hearing or speech impaired) (Mon.-Fri., 8 a.m.-8 p.m. Eastern Time)

Have complete model and serial number identification of your refrigerator. This is located on a data plate inside the refrigerator compartment, on the upper left side. Record these numbers below for easy access.

Model Number ____________________________________

Serial Number_____________________________________

Date of Purchase __________________________________

In our continuing effort to improve the quality and performance of our appliances, it may be necessary to make changes to the appliance without revising this guide.

What You Need to Know About Safety Instructions

Warning and Important Safety Instructions appearing in this manual are not meant to cover all possible conditions and situations that may occur. Common sense, caution and care must be exercised when installing, maintaining or operating appliance.

DANGER

To reduce risk of injury or death, follow basic precautions, including the following:

IMPORTANT:

are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they sit out for “just a few days.” If you are getting rid of your old refrigerator, please follow the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so children may not easily climb inside.

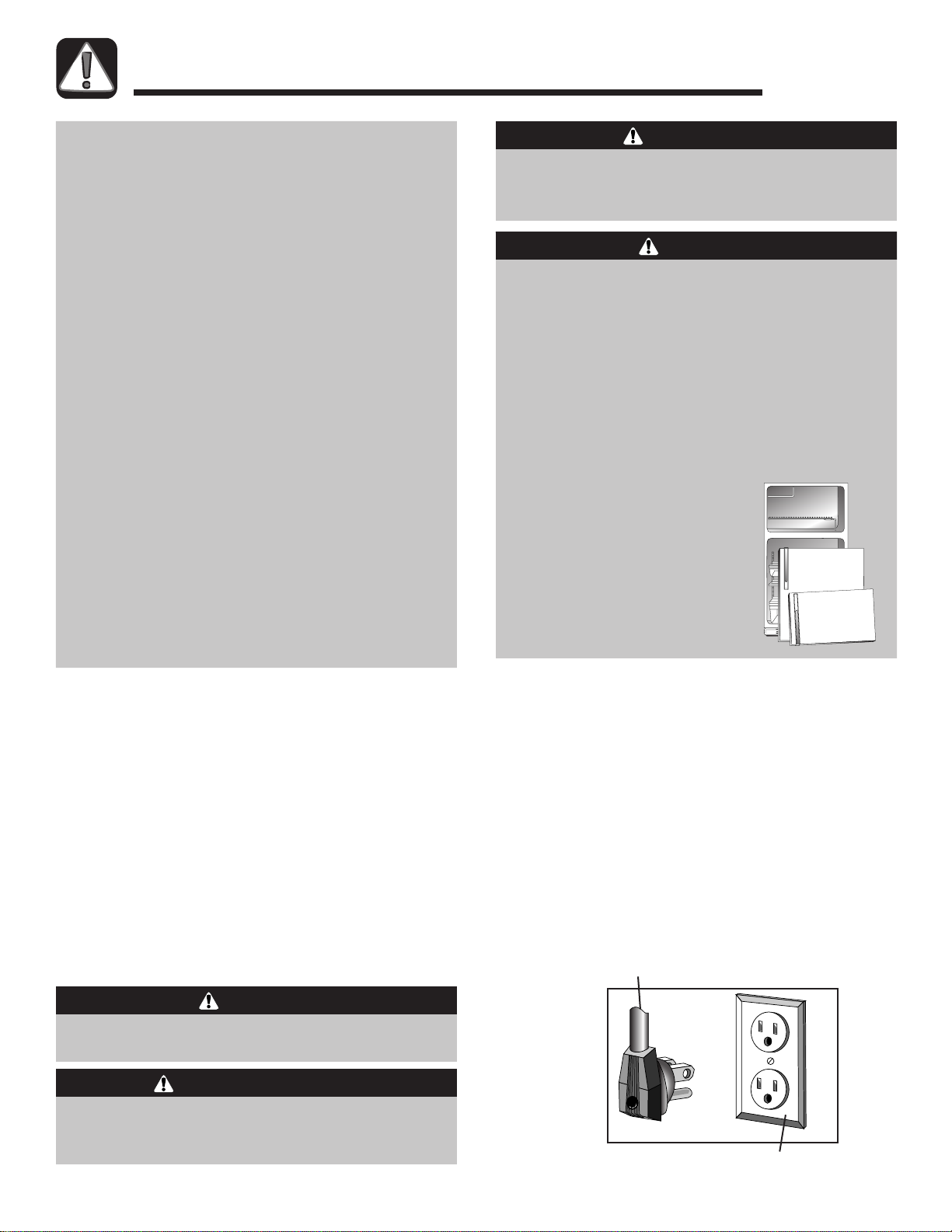

This appliance is equipped with a three-pronged grounding plug for your protection against possible electrical shock hazards. It must be plugged into a grounding receptacle. Where a standard two-prong wall receptacle is encountered, it is the personal responsibility and obligation of the customer to have it replaced with a properly grounded three-prong wall receptacle. Do not under any circumstances, cut or remove the third (ground) prong from the power cord. Do not use an adapter plug.

Power supply cord with

three-prong grounding plug

Child entrapment and suffocation

Always contact your dealer, distributor, service agent or manufacturer about problems or conditions you do not understand.

Recognize Safety Symbols, Words, Labels

DANGER

DANGER – Immediate hazards which WILL result in severe personal injury or death.

WARNING

WARNING – Hazards or unsafe practices which COULD result in severe personal injury or death.

CAUTION

CAUTION – Hazards or unsafe practices which COULD result in minor personal injury or property

damage.

Grounding type

wall receptacle

Important Safety Instructions

WARNING

To reduce risk of fire, electric shock, serious injury or death when using your refrigerator, follow these basic precautions, including the following:

13. Always disconnect refrigerator from electrical supply before attempting any service. Disconnect power cord by grasping the plug, not the cord.

1. Read all instructions before using the refrigerator.

2. Observe all local codes and ordinances.

3. Be sure to follow grounding instructions.

4. Check with a qualified electrician if you are not sure this appliance is properly grounded.

5. Do not ground to a gas line.

6. Do not ground to a cold-water pipe.

7. Refrigerator is designed to operate on a separate 115 volt, 15 amp., 60 cycle line.

8. Do not modify plug on power cord. If plug does not fit electrical outlet, have proper outlet installed by a qualified electrician.

9. Do not use a two-prong adapter, extension cord or power strip.

10. Do not remove warning tag from power cord.

11. Do not tamper with refrigerator controls.

12. Do not service or replace any part of refrigerator unless specifically recommended in Use & Care Guide or published user-repair instructions. Do not attempt service if instructions are not understood or if they are beyond personal skill level.

14. Install refrigerator according to Installation Instructions. All connections for water, electrical power and grounding must comply with local codes and be made by licensed personnel when required.

15. Keep your refrigerator in good condition. Bumping or dropping refrigerator can damage refrigerator or cause refrigerator to malfunction or leak. If damage occurs, have refrigerator checked by qualified service technician.

16. Replace worn power cords and/or loose plugs.

17. Always read and follow manufacturer’s storage and ideal environment instructions for items being stored in refrigerator.

18. Your refrigerator should not be operated in the presence of explosive fumes.

19. Children should not climb, hang or stand on any part of the refrigerator.

20. Clean up spills or water leakage associated with water installation.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE

Installation

Your new refrigerator was packed carefully for shipment. Remove and discard shelf packing and tape.

Location

• Allow for a free flow of air through the front base grille.

• Install the refrigerator where the room temperature will not go below 55° F (13° C). With temperatures below 55° F (13° C), the refrigerator will not run frequently enough to maintain proper temperature in the freezer.

• Allow a minimum back for ease of installation. If refrigerator is placed with the door hinge side against a wall, you may want to allow additional space so the door can be opened wider.

• Use caution when installing the unit on vinyl or hardwood floors so as not to mark or otherwise damage the flooring. A piece of plywood, a rug or other material should be used to protect the floor while positioning the unit.

⁄2" clearance on the sides, top and

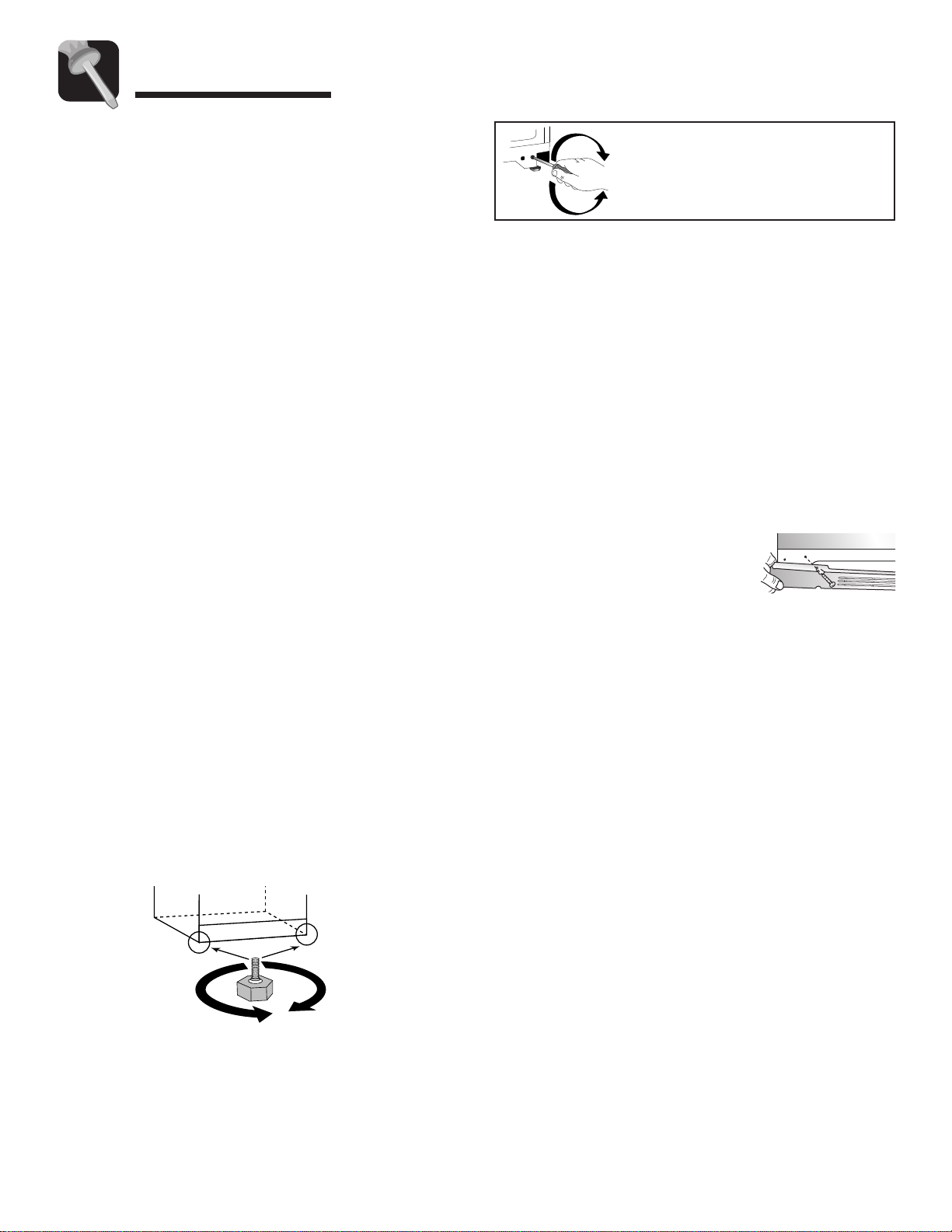

Leveling

To enhance its appearance and to maintain performance, your refrigerator should be leveled after it has been rolled into its final location.

• Adjust the leveling/lock screws beneath each front corner at the base of the cabinet. Turn these leveling/lock screws clockwise to raise a cabinet corner and counterclockwise to lower a cabinet corner.

TURN CLOCKWISE TO RAISE

CABINET CORNER

Figure 2

TURN COUNTER-CLOCKWISE TO

LOWER CABINET CORNER

Front Base Grille (on select models)

The front base grille (select models) which was packaged inside the refrigerator for shipment and should be installed after the refrigerator has been leveled.

“Snap on” style:

• To install, align the spring clips with the round openings in the cabinet and push each end in until the grille locks into place.

• To remove this style of base grille, grasp both ends and pull straight out.

“Screw on” style:

• Use a Phillips screwdriver to remove the two Phillips head screws at the base of the refrigerator.

• Align the base grille to the screw holes. (The cut out side on the base grille installs around the lower hinge of the door.)

• Secure the base grille into place by reinstalling the Phillips screws back into their original screw holes.

• Reverse these steps to remove this style of base grille.

Energy Saving Tips

• Locate the refrigerator away from heat producing appliances such as the range or dishwasher, heat vents and direct sunlight.

To lower

cabinet

• If the floor is not level and it is necessary to raise the rear of the cabinet, we suggest rolling the rear wheels onto a piece of plywood or other shim material.

• Refrigerator models that have adjustable wheels can be leveled by removing the base grille and adjusting the wheels with a 1/4" socket or screwdriver. (See figure 2.)

To raise cabinet

• Level the refrigerator and do not block ventilation around the front base grille.

• Let hot dishes cool slightly before putting into the refrigerator or freezer.

• Cover liquids.

• Keep the freezer full to near capacity so less cold air will escape during door openings. When the freezer is less than the freezer.

• Wipe moisture from the outside of containers before placing them into the refrigerator.

• Avoid opening the doors too often.

⁄3 full, place milk cartons half full of water in

Installation

WARNING

To avoid electrical shock which can cause severe personal injury or death:

• Disconnect power to refrigerator before reversing doors.

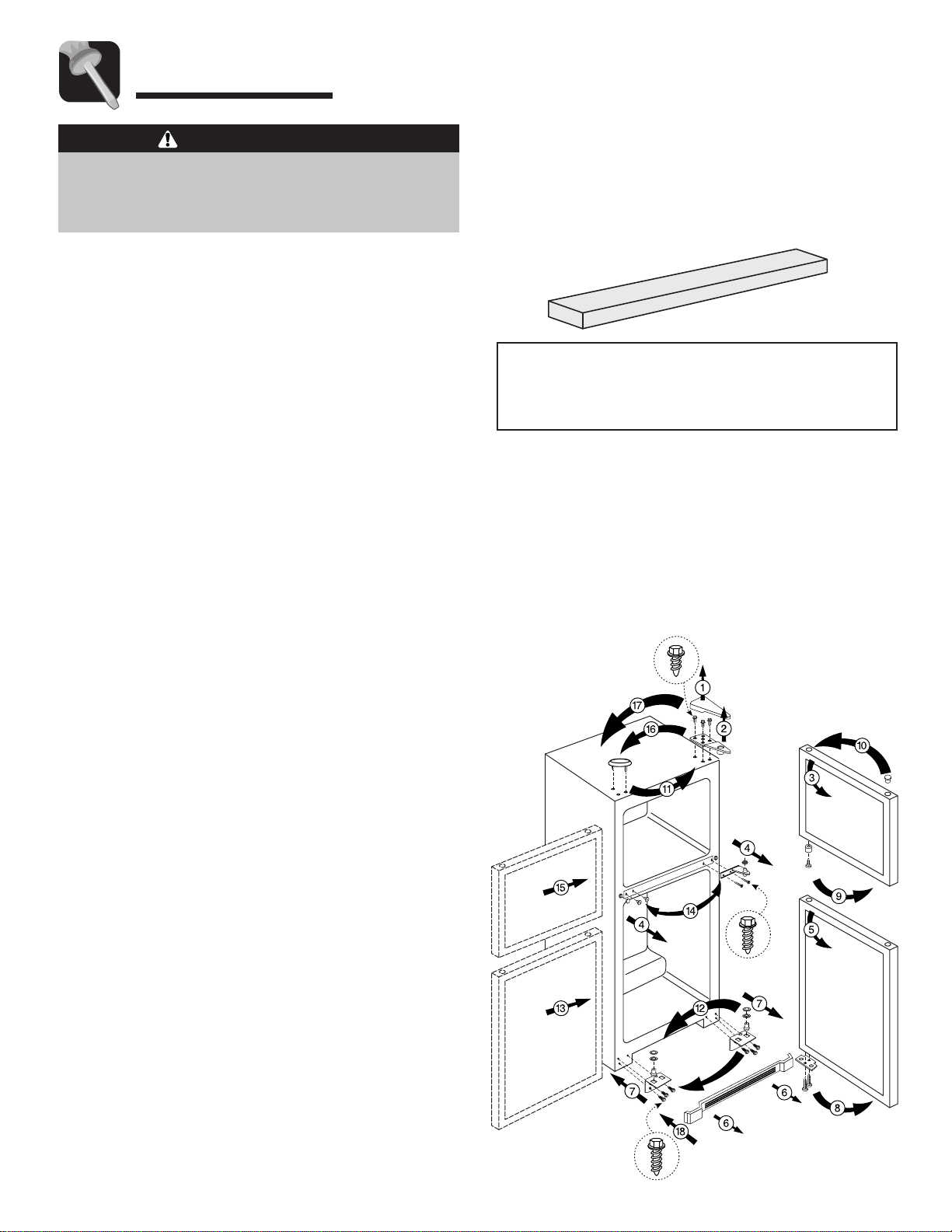

Reversing Doors

Tools Required:

•

⁄16" end wrench

• Phillips screwdriver

• Putty knife

⁄16" socket and ratchet

• Unplug the refrigerator.

1. Pry off hinge cap with a putty knife and set aside.

2. With a

the upper hinge and set aside.

3. Carefully lift and remove freezer door (including the

upper hinge) off the center hinge.

4. With a

and middle hinge from the top of refrigerator door. With a putty knife, pry out the plug buttons and replace them on the opposite side.

⁄16" socket and ratchet, remove screws from

⁄16" socket and ratchet, remove the screws

14. Attach the middle hinge with the screws removed from the opposite side and secure them using a wrench.

15. Carefully place freezer door on top of hinge arm. Use foam door spacer to set gap.

Note

• Do not discard the foam door spacer. Doors may settle with use.

16. Slide top hinge into place on freezer door and secure screws with

Confirm that all screws have been tightened securely.

17. Snap hinge cap securely in place.

18. Replace front base grille (see p. 3).

Remember to plug in your refrigerator and reset the controls to the appropriate setting(s).

⁄16" wrench.

⁄16”

5. Carefully lift and remove refrigerator door.

6. Remove front base grille and set aside (see p. 3).

7. With a

⁄16" socket and ratchet, remove hinge plate

from lower corner of refrigerator and secure it on the opposite side.

8. Remove plate from the underside of refrigerator door and secure it on the opposite side with a

⁄16"

socket and ratchet.

9. With a

⁄16" socket and ratchet, remove the door

stop from the underside of the freezer door and secure it on the opposite side.

10. With a putty knife, pry out the plug button(s) from tops of freezer and refrigerator doors and replace them on the opposite side.

11. Remove screw hole plugs from top of cabinet and replace on the opposite side.

12. With a

⁄16" socket and ratchet, remove washers and

stem from the inside of the hinge plate and place them on the outside of the hinge plate.

13. Carefully replace refrigerator door on the hinge plate in lower corner.

Installation

Note: Phillips screw driver is required for

installation.

Freezer Door Handle Installation

STEP 1

Fasten with screw

STEP 2

Align handle

HANDLE

STEP 3

Rotate handle

with mounting screw

SCREW

STEP 4

Secure bottom end of handle with two screws.

SCREW

Refrigerator Door Handle Installation

STEP 1

Fasten with screw

STEP 2

Align handle

HANDLE

with mounting screw

STEP 3

Push handle down

SCREW

STEP 4

Secure top end of handle with two screws

SCREW

Do not over-tighten

Reversing Door Handles

To remove the handles, reverse the above steps. Flip the handles 180° and mount them on the opposite doors.

Do not over-tighten

Installation

Connecting the Water Supply

(select models)

WARNING

To reduce the risk of injury or death, follow basic precautions, including the following:

• Read all instructions before installing ice maker.

• Do not attempt installation if instructions are not understood or if they are beyond personal skill level.

• Observe all local codes and ordinances.

• Do not service ice maker unless specifically recommended in Use & Care Guide or published user-repair instructions.

• Disconnect power to refrigerator before installing ice maker.

• Water damage due to an improper water connection may cause mold/mildew growth. Clean up spills or leakage immediately.

Materials Needed

•

⁄4" outer diameter flexible copper tubing

• Shut-off valve (requires a water supply line before valve attachment)

• Adjustable wrench

⁄4" hex nut driver

•

⁄4" hole to be drilled into

Note

• Add 8' to tubing length needed to reach water supply for creation of service loop.

1. Create service loop with copper

tubing (minimum 2’ diameter). Avoid kinks in the copper tubing when bending it into a service loop.

2. Remove plastic cap from water valve inlet

port.

2’ diameter

minimum

CAUTION

To avoid property damage or possible injury, follow basic precautions, including the following:

• Consult a plumber to connect

tubing

compliance with local codes and ordinances.

• Confirm water pressure to water valve is between 35 and 100 pounds per square inch. 20 pounds per square inch if there is not a water filter.

• Do not use a self-piercing, or Both reduce water flow and can become clogged over time, and may cause leaks if repair is attempted.

• Tighten nuts by hand to prevent cross threading. Finish tightening nuts with pliers and wrenches. Do not overtighten.

• Wait 2-3 hours before placing refrigerator into final position to check and correct any water leaks. Recheck for leaks after 24 hours.

• Verify the copper tubing under the sleeve is smooth and free from defects. Do not reuse an old sleeve.

to household plumbing to assure

⁄4” O.D. copper

⁄16" saddle valve.

3. Place brass nut (A) and sleeve (B) on copper tube end as illustrated. Reminder: Do not use an old sleeve.

4. Place end of copper tubing into water valve inlet port. Shape tubing slightly. Do not kink – so that tubing feeds straight into inlet port.

5. Slide brass nut over sleeve and screw nut into inlet port. Tighten nut with wrench.

IMPORTANT: Do not overtighten. Cross threading may occur.

6. Pull on tubing to confirm connection is secure. Connect tubing to frame with water tubing clamp (C) and turn on water supply. Check for leaks and correct if necessary. Continue to observe the water supply connection for two to three hours prior to moving the refrigerator to its permanent location.

7. Monitor water connection for 24 hours. Correct leaks, if necessary.

Temperature Controls

COLDEST COLD

FREEZER CONTROL

INITIAL SETTING

In some models the fresh food control is located at the top of the fresh food compartment and the freezer control is located at the back of the freezer compartment as show below:

In other models, both controls are located at the top of the fresh food compartment as shown below:

• Except when starting the refrigerator, do not change either control more than one number at a time.

• Allow 24 hours for temperatures to stabilize before resetting.

• Changing either control will have some effect on the temperature of the other compartment.

TEMPERATURE CONTROL GUIDE

Fresh Food Compartment too Warm

Fresh Food Compartment too Cold

Freezer too Warm

Freezer too Cold

Turn Refrigerator “OFF”

Adjust fresh food control to next higher setting.

Adjust fresh food control to next lower setting.

Adjust freezer control to next colder setting.

Adjust freezer control to next warmer setting.

Set fresh food control to “OFF”.*

Initial Settings

• The fresh food control has settings from 1 (cold) to 7 (coldest). Initially set this control on 4.

• The freezer control, when located at the back of the freezer, has settings from cold to coldest. Initially set this control at the mid-line initial setting.

• When the freezer control is located at the top of the fresh food compartments, it has settings from 1 (cold) to 7 (coldest). Initially set this control on 4.

Note

• Your refrigerator will run continuously for several hours when you first start it. This is normal.

• Let the refrigerator run at least four hours before adding food.

Adjusting the Temperature Controls

• 24 hours after adding food, you may decide that one or both compartments should be colder or warmer. If so, adjust the control(s) as indicated in the following table.

* Turning the fresh food control to “OFF” stops cooling

in both compartments. It does not shut off power to the refrigerator.

No Defrosting

Your refrigerator is designed to defrost automatically.

Note

• During the automatic defrost cycle, you may notice a red glow/reflection in the vents on the back wall of the freezer compartment and you may hear the sound of water droplets coming into contact with the defrost heater. This is normal during the defrost cycle.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be warm to the touch. This is a normal occurrence that helps prevent moisture from condensing on the cabinet. The condition will be more noticeable when you first start the refrigerator, during hot weather and after excessive or lengthy door openings.

Looking Inside

Fresh Food Compartment

Shelves (style may vary)

CAUTION

To avoid personal injury or property damage:

• Never attempt to adjust a shelf when it is loaded with food.

• Confirm that shelf is secure prior to loading items onto it.

• Handle glass shelves with care. Shelves may break suddenly if nicked, scratched or exposed to sudden temperature changes.

Select models are equipped with wire or glass full width shelves that are supported by rails molded into the interior walls of the fresh food compartment. These shelves can easily be adjusted to alternate positions within the compartment.

To Adjust a Full Width Shelf:

The bucket-style container sizes and shapes.

To Remove:

• Grasp the shelf on each end.

• Lift the shelf up and out.

To Reinstall:

• While holding the shelf on each end, slide the shelf in and down.

• Push down on the interior center of the shelf to snap it completely into place.

The Crispers provide a storage area for fruit and vegetables. Some crisper drawers have slide humidity controls.

Door Shelves accommodate a variety of

• Grasp each side of the shelf.

• Pull the shelf forward approximately 1".

• While supporting the shelf from underneath, lift it up and out.

• Slide the shelf into the desired alternate position.

Shelves in other models hook into support rails located on the back wall of the fresh food compartment.

To Remove:

• Slightly tilt up the front and lift up the rear of the shelf, then pull the shelf straight out.

To Lock Into Another Position:

• Tilt up the front edge of the shelf.

• Insert the hooks into the desired frame openings and let the shelf settle into place.

• Be sure the shelf is securely locked at the rear.

• On certain models the outside edge of the shelf rests on rails formed into the side of the fresh food compartment.

For fruit storage, slide the control (select models) to the left to provide lower humidity conditions in the drawer.

For vegetable storage, slide the control (select models) to the right to provide higher humidity conditions in the drawer.

For best results, keep the crispers tightly closed.

To Remove:

• Pull out the crisper until it stops.

• Tilt the drawer up slightly and pull it out.

To Reinstall:

• With the drawer tilted up slightly, align the drawer in the tracks and slide in.

The

Crisper Top serves as the lower refrigerator shelf.

To Remove:

• Remove the crisper drawers.

• Slightly lift up the front of the shelf.

• Support the shelf from underneath to lift it up and then out of the cabinet.

To Reinstall:

• With the shelf front tilted slightly upward, carefully insert the crisper top back into the cabinet.

• Position the rear and sides of the shelf on the supports and let the crisper top settle into place.

Looking Inside

Can Rack (select models)

The Can Rack slides out from underneath a shelf. It can hold up to twelve 12-ounce beverage cans.

To Remove:

• Pull rack out to full extension. Tilt up the front of rack and pull straight out.

To Install:

• Insert rack into frame rails and push back into place.

Tall Bottle Retainer/Snugger

(select models)

The Tall Bottle Retainer prevents tall bottles from tipping forward. The Retainer can be placed above any removable door bucket.

Freezer Compartment

CAUTION

To avoid personal injury or property damage:

• Never attempt to adjust a shelf when it is loaded with food.

• Confirm that shelf is secure prior to loading items onto it.

Some refrigerators have a full-width shelf in the freezer compartment. This shelf can be adjusted to accommodate a variety of frozen food loads.

To Adjust the Shelf:

• Slide the shelf to the left.

• Lift the left support bars out of the wall support cups.

• Reposition the shelf in the alternate position.

The

Snugger attached to the Tall Bottle Retainer keeps

bottles and other containers in place when the door is opened or closed. Adjust the Snugger by sliding from side to side. Select models also feature snuggers in the door bucket itself.

Egg Tray With Handle

(style may vary/select models)

The Egg Tray with Handle holds a “dozen-plus” eggs. It can be removed to carry to a work area or to be washed.

Dairy Compartment

The Dairy Compartment is covered and designed to store spreadable food items such as butter or margarine.

To use this compartment, simply raise the lid to store or retrieve items.

The Slide Out Freezer Basket (select models) is found in the main freezer compartment. It is a convenient storage area, providing easy access to items stored in the rear of the freezer. Slide the basket out to reach or store frozen foods.

To Remove the Basket:

• Pull the basket until it stops.

• Lift and pull the basket out. To replace the basket, reverse the removal procedure. The

Drop Down Freezer Basket (select models) is

found on the lower shelf of the freezer door. This area provides space for frozen food items that tend to shift or slide (such as bagged vegetables).

This compartment can be removed for cleaning. Rotate the cover open. Grasp the dairy compartment from the bottom and lift out

On select models, this compartment can be installed on the left or right side of the door.

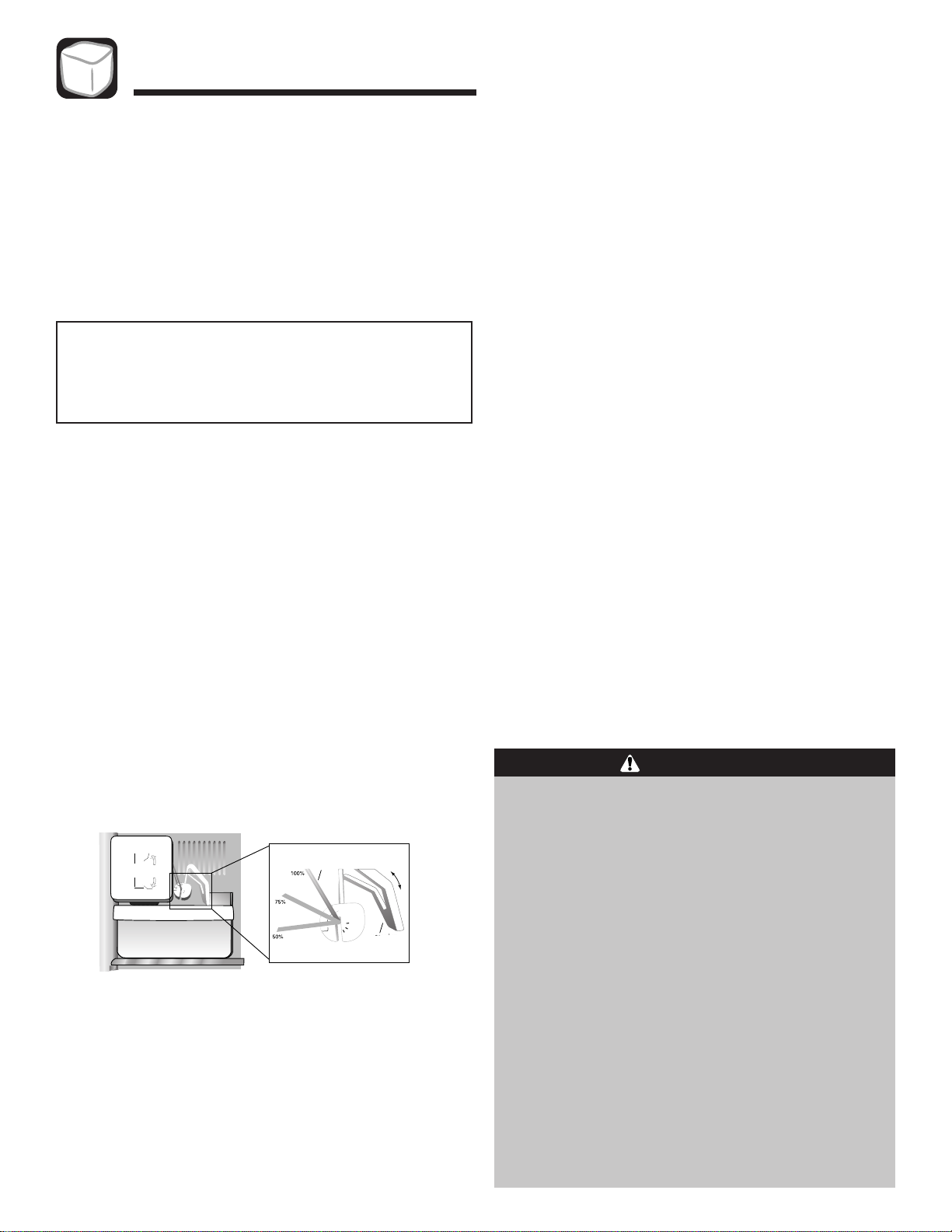

Ice Service

OFF

100

ICE

LEVEL

ICE

LEVEL

100

10 0

ICE

LEVE L

ICE

LEVE L

10 0

Ice Cube Trays

Select models are equipped with ice cube trays. To release the ice cubes from a tray, hold the tray upside down over a container and twist both ends.

Automatic Ice Maker (optional)

Note

• Energy rating guides that are posted on the refrigerator at the time of purchase do not include optional ice maker energy usage.

Select models are automatic ice maker ready. The number of the appropriate ice maker kit needed for installation into these models appears on the data plate. The kit contains installation instructions and water connection instructions.

Other models have a factory installed ice maker. Connect the ice maker to the water supply as

instructed in the separate instructions furnished with the ice maker.

refrigerator is essential for optimal ice maker performance.

After your refrigerator has been connected to the water supply, move the sensor arm into the down position. The ice maker will fill with water when the freezer reaches the proper temperature.

Some ice makers are equipped with an adjustable sensor arm that allows you to adjust the amount of ice in your ice storage tray for times when less ice is needed.

Proper water flow and a level

Wire Lever Arm

• When the ice cubes are ejected it is normal for several cubes to be joined together at the ends. They can easily be broken apart. The ice maker will continue to make ice until the supply of ice cubes raises the sensor arm, shutting the ice maker off.

• Certain sounds may accompany the various cycles of the ice maker. The motor may have a slight hum, the cubes will rattle as they fall into an empty storage pan and the water valve may click or “buzz” occasionally.

• If the ice is not used frequently, the ice cubes will become cloudy, shrink, stick together and taste stale. Empty the ice storage bin periodically and wash it in lukewarm water. Be sure to dry the bin before replacing it.

• To remove the ice bin, pull it forward, away from the ice maker. To avoid the ice maker dumping ice while the bin is removed, turn the ice maker off by lifting the sensor arm.

• To replace the ice bin, reverse the above procedure. Turn the ice maker on by lowering the sensor arm.

• Beverage and foods should not be placed in the ice storage bin for quick chilling. These items can block the sensor arm, causing the ice maker to malfunction.

• Turn off (arm up) the ice maker when the water supply is to be shut off for several hours.

WARNING

To avoid personal injury or property damage:

• Do not place fingers or hands on the automatic ice making mechanism while the refrigerator is plugged in. This will help protect you from possible injury. It will also prevent interference with moving parts of the ejector mechanism and the heating element that releases the cubes.

Sensor

Arm

To adjust the amount of ice produced: (select models) Rotate the wire lever arm to provide the desired level of ice production. The 100% setting provides maximum ice production.

• It may be 8 to 12 hours before the ice maker furnishes any usable ice cubes. The first one or two batches will probably contain undersized and irregular cubes because of air in the supply line.

• The initial batch may also contain impurities from the new water supply piping. Therefore, all cubes from the first two or three batches should be discarded.

• Under certain rare circumstances, ice cubes may be discolored, usually appearing with a greenbluish hue. The cause of this unusual discoloration can be a combination of factors such as certain characteristics of local waters, household plumbing and the accumulation of copper salts in an inactive water supply line which feeds the ice maker. Continued consumption of such discolored ice cubes may be injurious to health. If such discoloration is observed, discard the ice cubes and contact your dealer to purchase and install a water line filter.

• Water damage due to improper water connection may cause mold/mildew growth.

Food Storage Tips

Fresh Food Storage

• The fresh food compartment of a refrigerator should be kept between 34° F (1° C) and 40° F (4° C) with an optimum temperature of 37° F (3° C). To check the temperature, place an appliance thermometer in a glass of water and place in the center of the refrigerator. Check after 24 hours. If the temperature is above 40° F (4° C) adjust the control as explained on page 7.

• Avoid overcrowding the refrigerator shelves. This reduces the circulation of air around the food and results in uneven cooling.

Fruits and Vegetables

• Storage in the crisper drawers traps humidity to help preserve the fruit and vegetable quality for longer time periods (see page 8).

• Sort fruits and vegetables before storage and use bruised or soft items first. Discard those showing signs of decay.

• Always wrap odorous foods such as onions and cabbage so the odor does not transfer to other foods.

Frozen Food Storage

• The freezer compartment of a refrigerator should be kept at approximately 0° F (-18° C). To check the temperature, place an appliance thermometer between the frozen packages and check after 24 hours. If the temperature is above 0° F (-18° C), adjust the control as explained on page 7.

• A freezer operates more efficiently when it is at least

⁄3 full.

Packaging Foods for Freezing

• To minimize dehydration and quality deterioration use aluminum foil, freezer wrap, freezer bags or airtight containers. Force as much air out of the packages as possible and be sure they are tightly sealed. Trapped air can cause the food to dry out, change color and develop an off-flavor (freezer burn).

• Overwrap fresh meats and poultry with suitable freezer wrap prior to freezing.

•

Do not refreeze meat that has completely thawed.

Loading the Freezer

• While vegetables need a certain amount of humidity to remain fresh, too much moisture can shorten storage times (especially leafy items). Drain vegetables well before storing.

Meat and Cheese

• Raw meat and poultry should be wrapped securely so leakage and contamination of other foods or surfaces does not occur.

• Occasionally mold will develop on the surface of hard cheeses (Swiss, Cheddar, Parmesan). Cut off at least an inch around and below the moldy area. Keep your knife or instrument out of the mold itself.

Do not try to save individual cheese slices, soft cheese, cottage cheese, cream, sour cream or yogurt when mold appears.

Dairy Food

• Most dairy foods such as milk, yogurt, sour cream and cottage cheese have freshness dates on their cartons for appropriate length of storage. Store these foods in the original carton and refrigerate immediately after purchasing and after each use.

• Avoid adding too much warm food to the freezer at one time. This overloads the freezer, slows the rate of freezing and can raise the temperature of frozen foods.

• Leave a space between the packages so cold air can circulate freely, allowing food to freeze as quickly as possible.

• Avoid storing hard-to-freeze foods such as ice cream and orange juice on the freezer door shelves. These foods are best stored in the freezer interior where the temperature varies less with door openings.

Food Storage Tips

Food Storage Chart

Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality of the food when purchased.

FOODS DAIRY PRODUCTS

Butter Milk and cream

Cream cheese, cheese spread and cheese food

Cottage cheese

Sour cream

Hard cheese (Swiss, Cheddar and Parmesan)

EGGS

Eggs in the shell Leftover yolks or whites

FRUITS

Apples

REFRIGERATOR

1 month

1 week

1-2 weeks

3-5 days

10 days

1-2 months

3 weeks

2-4 days

1 month

FREEZER

6-9 months

Not recommended

4-6 months

May become crumbly

Not recommended

9-12 months

8 months (cooked)

STORAGE TIPS

Wrap tightly or cover. Check carton date. Close tightly.

Don’t return unused portions to original container. Don’t freeze cream unless whipped.

Wrap tightly.

Store in original carton. Check carton date.

Wrap tightly. Cut off any mold.

Refrigerate small ends down. For each cup of yolks to be frozen,

add 1 tsp. sugar for use in sweet, or 1 tsp. salt for non-sweet dishes.

May also store unripe or hard apples at 60-70° F (16

-21° C).

Bananas

Pears, plums, avocados Berries, cherries, apricots Grapes Citrus fruits

Pineapples, cut

VEGETABLES

Asparagus

Brussels sprouts, broccoli, cauliflower, green peas, lima beans, onions, peppers

Cabbage, celery

Carrots, parsnips, beets, and turnips

Lettuce

2-4 days

3-4 days 2-3 days 3-5 days

1-2 weeks

2-3 days

1-2 days

3-5 days

1-2 weeks

7-10 days

6 months (whole/peeled)

Not recommended

6 months

1 month (whole)

Not recommended

6-12 months

8-10 months

10-12 months

8-10 months

Not recommended

Ripen at room temperature before refrigerating. Bananas and avocados darken when refrigerated.

May also store at 60-70° F (16

. If refrigerated, store uncovered.

Will not ripen after purchase. Use quickly.

Don’t wash before refrigerating. Store in crisper.

Wrap odorous foods. Leave peas in pods.

Wrap odorous foods and refrigerate in crisper.

Remove tops. Wrap odorous foods and refrigerate in the crisper.

-21°

Food Storage Tips

FOODS POULTRY AND FISH

Chicken and Turkey, whole Chicken and Turkey, pieces Fish

MEATS

Bacon Beef or lamb, ground

Beef or lamb, roast and steak Ham, fully cooked, whole

half slices

Luncheon meat

Pork, roast Pork, chops Sausage, ground Sausage, smoked Veal Frankfurters

REFRIGERATOR

1-2 days 1-2 days 1-2 days

7 days

1-2 days

3-5 days

7 days 5 days 3 days

3-5 days

3-5 days 3-5 days 1-2 days

7 days

3-5 days

7 days

FREEZER

12 months

9 months

2-6 months

1 month

3-4 months

6-9 months 1-2 months 1-2 months 1-2 months 1-2 months

4-6 months

4 months 1-2 months 1-2 months 4-6 months

1 month

STORAGE TIPS

Keep in original packaging for refrigeration. Place in the Meat and Cheese Drawer. When freezing longer than 2 weeks, overwrap with freezer wrap.

Fresh meats can be kept in original packaging for refrigeration.

Place in the Meat and Cheese Drawer. When freezing longer than 2 weeks, overwrap with freezer wrap.

Unopened, vacuum-packed luncheon meat may be kept up to 2 weeks in the Meat and Cheese Drawer.

Processed meats should be tightly wrapped and stored in the Meat and Cheese Drawer.

Sources: United States Department of Agriculture; Food Marketing Institute;

Cooperative Extension Service, Iowa State University

Storing the Refrigerator

Vacations*

If you will be gone for a month or less, leave the controls at the usual settings.

During longer absences:

1. Remove all food.

2. Shut off the ice maker (if installed) and the valve where you tapped into the water line to supply the refrigerator.

3. Disconnect the refrigerator from the electrical outlet.

4. Bleed the water from the ice maker fill line and dry the ice maker thoroughly.

* If using an automatic ice maker, discard first two or three ice harvests, when refrigerator is put back into service.

5. Clean and dry the refrigerator thoroughly.

6. Leave the doors open to prevent odors.

WARNING

Water damage due to improper disconnection and drainage may cause mold/mildew growth.

Moving*

When moving, follow instructions listed in Vacations. In addition, remove and carefully pack any items that are easily removable. Ship the refrigerator in an upright position with the doors taped shut.

Care & Cleaning

Refer to the chart on the following page for specific refrigerator cleaning guidelines.

WARNING

To avoid electrical shock which can cause severe personal injury or death:

• Disconnect the power cord before moving or

cleaning the refrigerator.

• Disconnect the power cord before replacing the light

bulb.

CAUTION

To avoid personal injury:

• Wear gloves when changing a light bulb to protect

against possible broken glass.

3. To prevent an accidental spill, drain any defrost water which may have accumulated in the defrost drain pan. This pan is located behind the front base grille. To remove the pan, push down on both sides and slide it out.

4. If your model has been connected to a water supply for an automatic ice maker, turn off the water before moving the refrigerator.

5. Pull the refrigerator out from the wall.

Replacing a Light Bulb

Always use a standard 40 watt appliance bulb. Fresh Food Compartment

The light bulb is located under the top of the fresh food compartment.

No Clean™ Condenser

A clean condenser means more efficient refrigerator operation. Thanks to the unique design of the No Clean™ Condenser, there is no longer a need for routine condenser cleaning in normal home usage surroundings.

Some operating environments may be particularly dusty or greasy. In these situations, the condenser can be periodically cleaned to insure maximum efficiency.

Cleaning Under the Refrigerator

1. Disconnect the power cord.

2. Raise the locking feet, if engaged (see page 3).

• Remove light shield, if present.

• Unscrew the light bulb and replace.

Freezer Compartment

The freezer light (select models) is located on the back wall, near the upper right corner.

To remove the bulb cover:

• Grasp the top and bottom of the bulb cover. Press in the areas of the attachment tabs, applying enough pressure to unhook the tabs. At the same time, pivot the cover down and remove.

• Unscrew the lightbulb and replace.

• Replace the bulb cover by pivoting it back into place and snapping the tabs into the appropriate slots.

Care & Cleaning

WARNING

To avoid electrical shock which can cause severe personal injury or death, disconnect power to refrigerator before cleaning. After cleaning, connect power.

Refrigerator Cleaning Chart

PART REFRIGERATOR

EXTERIOR Front base grille

Condenser

Door handles

Painted metal surfaces: Cabinet, doors

Defrost Drain Pan

Stainless steel doors (select models)

Stainless look exterior finish

Mild detergent and warm water. Mild liquid sprays. Vacuum cleaner attachment.

Cleaning brush (Part No.

20001017) available from your dealer.

Mild detergent and warm water. Mild liquid sprays.

Mild detergent and warm water.

Light cleaning: mild detergent and warm water.

Moderate soil: Bon Ami*. Discolorations: Cameo

Stainless Steel Cleaner*.

Wash with a clean, soft cloth or sponge and a mild detergent in warm water.

CAUTION

To avoid personal injury or property damage, observe the following:

• Do not touch refrigerated surfaces with wet or damp hands, they may stick to the cold metal surfaces.

• Before cleaning the freezer, allow it to warm up.

• Allow glass shelves to warm up before immersing in warm water.

TIPS AND PRECAUTIONS

Remove the front base grille (see page 3).

No need for cleaning unless environment is particularly greasy, dusty or there is significant pet traffic in the home (see page 14).

Dry with a clean, soft cloth. Do not wipe the refrigerator with a soiled dishwashing cloth or wet towel. These may leave residue that can scratch and weaken the paint. Do not use scouring pads, powdered cleansers, bleach or cleaners containing bleach. These products can scratch and erode the paint finish. Do not wax plastic or vinyl parts.

Routine cleaning usually not necessary unless environment is particularly humid or dusty. Pan should be drained and cleaned prior to moving the refrigerator (see page 14).

Use a soft cloth or sponge. Always wipe with the grain of the stainless steel. Do not use chlorine bleach or a cleaning product that contains chlorine bleach. After cleaning, rinse and dry. To retore luster and remove streaks follow with Stainless Steel Magic Spray* (Part No.

20000008). Do not use abrasive or harsh cleaners, or cleaners

designed for Stainless Steel. Dry thoroughly with a soft cloth.

REFRIGERATOR AND FREEZER INTERIOR

Door gasket

Glass shelves

Interior and door liner

Drawers, bins, shelves, etc.

* Brand names are the trademarks of the respective manufacturer

Baking soda and warm water. Mild detergent and warm water.

Mild detergent and warm water. Glass cleaner. Mild liquid sprays.

Mild detergent and warm water. Baking soda and warm water.

Mild detergent and warm water.

Use 1-2 tablespoons baking soda per quart of water. Be sure to wring out excess water from sponge or cloth when cleaning around controls, lights, or electrical parts.

Allow the glass to warm up to room temperature before immersing in warm water. Never use hot water.

See above for baking soda solution. Do not use abrasive cleaners, concentrated detergents, bleaches, cleaning waxes, solvents or polish cleaners to clean the refrigerator interior.

Dry thoroughly. Do not wash in automatic dishwasher.

Troubleshooting

DEFROST TIMER: Frost-free refrigerators have a defrost timer that will generate a clicking sound when it cycles the unit into and out of defrost cycle.

ICE MAKER: (if equipped) The ice maker will occasionally generate a rattling sound when the ice cubes are ready to drop down into the ice bin. Also, the motor that ejects the ice from its tray prior to dropping the ice may also be detectable. These are normal sounds necessary for making ice.

FREEZER COMPARTMENT CONTRACTION AND EXPAN- SION: A popping sound may

occur in the freezer when the unit starts up due to contraction or expansion of the materials in the freezer area.

DEFROST HEATER: During the automatic defrost cycle, a sizzling sound may be heard as water droplets come into contact with the defrost heater. This is a normal sound heard during defrost.

REFRIGERANT FLOW: The flow of the refrigerant in your refrigerator may cause a gurgling or rattling sound when the unit is running or just after the unit cycles off. The refrigerant is still flowing in the tubing.

AIRFLOW SOUNDS: Both the freezer evaporator fan and the condenser fan at the bottom of the cabinet will create airflow sounds. The evaporator fan is circulating the cold air throughout the refrigerator and freezer compartments. The condenser fan is removing the heat generated when the unit is cooled.

WATER VALVE (if equipped): A buzzing sound may be detected in the back of the unit when the ice dispenser calls for the water valve to open to fill the ice maker tray. Following the ejection of the ice, there may be some water dripping sounds when the trays are being filled.

CABINET LEVELING: An unlevel cabinet may cause rattling or vibrating noises. This can be fixed by adjusting the wheels or levelers properly.

COMPRESSOR: In order for a new refrigerator to run more efficiently, the refrigeration system may run longer to keep food at the desired temperatures for freshness. That new, high efficiency compressor may run longer and generate sounds such as a higher pitched hum or pulsation.

Normal Operating Sounds

Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not present in an older model. These improvements were made to create a refrigerator that is better at preserving food, is more energy efficient, and is quieter overall. Because new units run quieter, sounds may be detected that were present in older units, but were masked by higher sound levels. Many of these sounds are normal. Please note that the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these sounds seem even louder. The following are some of the normal sounds that may be noticed in a new refrigerator.

Troubleshooting

Review this chart of troubleshooting tips first…you may not need to call for service at all.

PROBLEM

Won’t run

Runs too long, too frequently

Light not working

GENERAL OPERATIONNOISETEMPERATURE

Visible glow in freezer vents

Warm air from cabinet bottom

Cabinet vibrates Odor in cabinet Noise, sounds

and vibrations

Freezer, refrigerator too warm

POSSIBLE CAUSES

Power cord not plugged in.

No power to outlet.

Fresh food control set to

Refrigerator is in automatic defrost.

Room temperature less than 55° F (13° C).

Today’s refrigerators start and stop more often to maintain even temperatures.

Normal at startup for new or recently installed units.

Prolonged or frequent door openings.

Door not sealing.

Front base grille blocked.

Bulb burned out.

No power to unit.

Appearance of a red glow or reflection is normal during the defrost cycle.

This is normal air flow for condenser circulation.

Cabinet not level. Weak floor.

Odor producing foods not covered.

Normal noise.

Cabinet not level.

Control set too warm. Prolonged door openings.

Room temperature less than 55° F (13° C).

“OFF” position.

WHAT TO DO

Push plug into outlet.

Replace fuse, reset circuit breaker.

Set fresh food control (see page 7).

Wait 25 minutes for defrost cycle to end.

Relocate unit to proper climate (see page 3).

Wait 24 hours for refrigerator to completely cool down

Temperature Controls on page 7).

(see

This is normal. Minimize door openings.

Check to see if something is preventing door from closing.

Unblock to allow warm air to exit unit.

Unplug refrigerator and change bulb (see page 14).

Check to see if power cord is completely plugged in properly.

Level cabinet (see page 3).

Cover or wrap odorous foods tightly. Clean cabinet.

Normal Operating Sounds (page 16).

See

Level cabinet (see page 3).

Adjust temperature control (see page 7). Minimize door openings.

Unit will not run often enough to maintain proper temperatures.

Installation on

Freezer, refrigerator too cold

Products with high sugar content may not harden completely when frozen.

Control set too cold.

Adjust temperature control (see page 7).

Troubleshooting

PROBLEM

Automatic icemaker not working

Ice cubes have odor/taste

ICEMOISTURE

Ice cubes sticking in tray

Ice cubes evaporating

Moisture on cabinet surface between doors

Moisture on inside cabinet walls or in crisper

POSSIBLE CAUSES

Sensor arm in up position.

Cabinet not level.

Water supply not connected or restricted.

Freezer too warm.

Old cubes.

Bad water quality.

Food transmitted odor/taste to ice.

Residue from minerals in the water.

Limited use of ice.

Not unusual during periods of high humidity.

Hot humid weather.

Frequent or prolonged door openings.

Door not closed properly.

WHAT TO DO

Adjust sensor arm down to “ON” position.

Level unit (see page 3).

Connect water supply, or clear obstructions.

Adjust freezer temperature control (see page 7).

Discard; ice cubes may absorb odors which affect taste.

Contact local water treatment company.

Wrap foods tightly.

Wipe trays with vinegar-soaked cloth until clean.

Dump old ice cubes.

Normal.

Minimize door openings.

Check to see if something is preventing door from closing.

Foods dry out

Excessive moisture in crisper

Food not wrapped properly.

Crisper not tightly closed.

Temperature controls set too cold.

Packages not wrapped or sealed properly.

Hot, humid weather.

Humidity slide on crisper needs adjustment.

Too much moisture on fresh produce before storing.

Foods not stored properly.

Wrap or cover all foods tightly.

Close crisper all the way.

Adjust temperature controls (see page 7).

Wrap or cover all foods tightly.

Minimize door openings.

Slide control to “Fruit” setting to allow more moisture to leave the drawer.

Do not wash items prior to storage. Wait to wash fresh items until right before use.

Store leafy vegetables in a loosely closed plastic bag. Store items with an outer skin (i.e. apples, oranges, pears, grapes, cucumbers, etc.) in a vented bag or unwrapped in the drawer. Store mushrooms and berries in original vented cartons or boxes, not in plastic bags.

Warranty & Service

Warranty

Limited One Year Warranty Parts and Labor

For one (1) year from the original retail purchase date, any part which fails in normal home use will be repaired or replaced free of charge.

Canadian Residents

The above warranties only cover an appliance installed in Canada that has been certified or listed by appropriate test agencies for a compliance to a National Standard of Canada unless the appliance was brought into Canada due to transfer of residence from the United States to Canada.

The specific warranties expressed above are the ONLY warranties provided by the manufacturer. These warranties give you specific legal rights, and you may also have other rights which vary from state to state.

CUSTOMER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. MAYTAG CORPORATION SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY STATE TO STATE OR PROVINCE TO PROVINCE.

What is Not Covered By These Warranties

1. Conditions and damages resulting from any of the following: a. Improper installation, delivery, or maintenance. b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer. c. Misuse, abuse, accidents, unreasonable use, or acts of God. d. Incorrect electric current, voltage, electrical and/or gas supply. e. Improper setting of any control.

2. Warranties are void if the original serial numbers have been removed, altered, or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to: a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used. b. Instruct the user on the proper use of the product. c. Transport the appliance to and from the servicer.

6. Any food loss due to refrigerator or freezer product failures.

7. Expenses for travel and transportation for product service in remote locations.

8. Outside of the United States and Canada this warranty does not apply. Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of any breach of these warranties. Some states do not allow the exclusion or limitation of consequential or incidental damages, so the above exclusion may not apply.

If You Need Service

First see the Troubleshooting section in your Use and Care Guide or call the dealer from whom your appliance was purchased or call Maytag Services, LLC, Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to locate an authorized servicer.

• Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY for further information on owner’s responsibilities for warranty service.

• If the dealer or service company cannot resolve the problem, write to Maytag Services, LLC, Attn: CAIR 1-800-688-9900 USA and 1-800-688-2002 Canada. U.S. customers using TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

• User’s guides, service manuals and parts information are available from Maytag Services, LLC, Customer Assistance.

Center, P.O. Box 2370, Cleveland, TN 37320-2370, or call

Notes: When writing or calling about a service problem, please include:

a. Your name, address and telephone number; b. Model number and serial number; c. Name and address of your dealer or servicer; d. A clear description of the problem you are having; e. Proof of purchase (sales receipt).

Réfrigérateur

Réfrigérateur supérieur de congélateur

Guide d'utilisation et d'entretien

Table des matières

Instructions de sécurité

importantes . . . . . . . . . . . . . . . . . . 21-22

Installation

Commandes de température . . . . . . . 27

Intérieur du réfrigérateur . . . . . . . 28-29

Production de glace . . . . . . . . . . . . . . 30

Conseils pour la

conservation des aliments . . . . . . 31-33

Remisage du réfrigérateur . . . . . . . . . 34

Entretien et nettoyage . . . . . . . . . 34-35

. . . . . . . . . . . . . . . . . . 23-26

Recherche de pannes . . . . . . . . . 36-38

Garantie et service après-vente . . . . 39

Guía de Uso y Cuidado . . . . . . . . . . . 40

Instructions de sécurité importantes

Installateur : Remettez ce guide au propriétaire. Consommateur : Veuillez lire ce Guide d'utilisation et

d'entretien et le conserver pour consultation ultérieure. Il fournit les informations appropriées sur l'utilisation et l'entretien de l'appareil.

Conservez la facture d’achat ou le chèque encaissé comme preuve de l’achat.

Si vous avez des questions, veuillez nous appeler :

1-800-688-9900 aux É.-U., ou 1-800-688-2002 au Canada

Préparez les numéros de modèle et de série identifiant votre réfrigérateur. Ceux-ci se trouvent sur la plaque signalétique située à l'intérieur du compartiment réfrigérateur, sur le côté supérieur gauche. Notez ces numéros ci-dessous pour y accéder facilement :

Numéro de modèle _________________________________

Numéro de série ___________________________________

Date d’achat_______________________________________ Dans le cadre de nos pratiques d’amélioration constante de

la qualité de nos appareils, des modifications peuvent être introduites sur les appareils sans que cela donne lieu à une révision de ce guide.

ATTENTION

ATTENTION – risques ou pratiques non sûres qui POURRAIENT résulter en des blessures mineures ou

dégâts matériels.

DANGER

Pour réduire le risque de blessure ou même de mort, suivez les précautions de base, y compris les suivantes :

IMPORTANT :

d’étouffement d’un enfant dans un réfrigérateur n’ont pas disparu. Un réfrigérateur abandonné demeure dangereux... même s’il ne reste ainsi accessible « que pendant quelques jours ». Lorsqu’on se débarrasse d’un vieux réfrigérateur, il faut appliquer les instructions ci-dessous pour éviter tout accident.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez les portes.

• Laissez les clayettes en place pour qu’un enfant ne puisse pas facilement s’introduire dans le réfrigérateur.

Les risques d’enfermement et

Ce que vous devez savoir sur les instructions de sécurité

Les instructions de sécurité importantes et les avertissements paraissant dans ce guide ne sont pas destinés à couvrir toutes les situations et conditions éventuelles qui peuvent se présenter. Il faut faire preuve de bon sens et de prudence lors de l’installation, de l’entretien ou de l’utilisation de cet appareil.

Prenez toujours contact avec votre détaillant, distributeur, agent de service ou fabricant, au sujet de problèmes ou conditions que vous ne comprenez pas.

Reconnaissez les étiquettes, phrases ou symboles sur la sécurité

DANGER

DANGER – risques immédiats qui RÉSULTERONT en de graves blessures ou même la mort.

AVERTISSEMENT

AVERTISSEMENT – risques ou pratiques non sûres, qui POURRAIENT résulter en de graves blessures ou même

la mort.

Cet appareil est doté d’une fiche de branchement à 3 broches (pour liaison à la terre), ce qui assure une protection adéquate contre les risques de chocs électriques. On doit brancher l’appareil uniquement sur une prise de courant reliée à la terre. Si la prise de courant disponible ne comporte que deux alvéoles, c’est au client qu’incombent la responsabilité et l’obligation personnelle de la faire remplacer par une prise de courant à 3 alvéoles convenablement reliée à la terre. On ne doit jamais, quelles que soient les circonstances, couper ou arracher la troisième broche (liaison à la terre) de la fiche de branchement. Ne jamais utiliser une fiche d’adaptation.

Cordon d’alimentation avec fiche

de branchement à trois broches

Prise de courant murale

reliée à la terre

Instructions de sécurité importantes

AVERTISSEMENT

Pour réduire le risque d’incendie, choc électrique, blessure ou même la mort lors de l’utilisation du réfrigérateur, suivez ces précautions de base, y compris les suivantes :

1. Lisez toutes les instructions avant d’utiliser le réfrigérateur.

2. Respectez les prescriptions de tous les codes et règlements locaux.

3. Observez les instructions de liaison à la terre.

4. En cas d’incertitude quant à la qualité de la liaison à la terre de l’appareil, consultez un électricien qualifié.

5. N'utilisez pas une canalisation de gaz pour la liaison à la terre.

6. N'utilisez pas une tuyauterie d’eau froide pour la liaison à la terre.

7. Le réfrigérateur est conçu pour être alimenté par un circuit électrique indépendant 115 V, 15 A, 60 Hz.

8. Ne modifiez pas la fiche du cordon d’alimentation; si la fiche ne correspond pas à la configuration de la prise de courant, faites installer la prise de courant adéquate par un électricien qualifié.

9. N'utilisez pas un adaptateur pour fiche de branchement à deux broches, un câble de rallonge ou une barre de prises de courant.

10. N'enlevez pas l’étiquette d’avertissement du cordon d’alimentation.

11. N'interférez pas avec les commandes du réfrigérateur.

12. Ne réparez ou ne remplacez jamais un composant du réfrigérateur, sauf si ceci est spécifiquement recommandé dans le Guide d'utilisation et d'entretien

ou les instructions de réparation publiées. N'entreprenez pas une intervention si l’intervenant ne comprend pas parfaitement les instructions ou ne possède pas les compétences nécessaires.

13. Veillez à toujours déconnecter le réfrigérateur du circuit électrique avant d’entreprendre une intervention. Pour débrancher, saisissez la fiche – ne tirez pas sur le cordon.

14. Installez le réfrigérateur conformément aux instructions d’installation. Chaque raccordement (eau, électricité et liaison à la terre) doit être conforme aux prescriptions des codes locaux, et doit éventuellement être réalisé par un personnel professionnel.

15. Veillez à maintenir le réfrigérateur en bon état. Les chocs ou chutes peuvent susciter des anomalies de fonctionnement du réfrigérateur ou des fuites. En cas de dommages, faites contrôler le réfrigérateur par un technicien qualifié.

16. Remplacez la fiche de branchement ou le cordon d’alimentation en cas d'usure.

17. Lisez et respectez les instructions du fabricant concernant l’environnement idéal de conservation des produits placés dans le réfrigérateur.

18. Ne faites pas fonctionner le réfrigérateur en présence de fumées explosives.

19. Les enfants ne doivent grimper sur aucune partie du réfrigérateur, s'y suspendre ou s'y tenir debout.

20. Nettoyez les fuites ou écoulements d'eau occasionnés par le raccordement à l'eau.

CONSERVER CES INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE

Installation

Ce réfrigérateur a fait l’objet d’un emballage soigné. Retirer le ruban et le matériel d'emballage des clayettes et des étagères et les jeter.

Emplacement d’installation

• Veiller à ce que l’air puisse circuler librement à travers la grille de plinthe avant.

• Installer le réfrigérateur à un endroit où la température ambiante ne baissera pas au-dessous de 13 °C (55 °F). Lorsque la température ambiante est inférieure à 13 °C (55 °F), le réfrigérateur ne fonctionne pas assez fréquemment pour le maintien de la température adéquate dans le compartiment de congélation.

• Prévoir un espace libre d’au moins 1,5 cm ( côtés, au sommet et à l’arrière pour faciliter l’installation. Si le côté comportant les charnières de porte est contre un mur, il est désirable qu’il y ait un espace libre plus important de ce côté pour pouvoir ouvrir complètement les portes.

• Dans le cas d’un plancher en vinyle ou en bois, travailler prudemment lors de l’installation pour éviter de laisser des marques sur le plancher ou de l’endommager. Utiliser une plaque de contreplaqué ou un morceau de tapis ou d’un autre matériau pour protéger le sol lors du positionnement de l’appareil.

⁄2 po) sur les

TOURNEZ DANS LE SENS HORAIRE POUR

RELEVER LE COIN DE LA CAISSE

TOURNEZ DANS LE SENS ANTI-HORAIRE POUR

Figure 2

BAISSER LE COIN DE LA CAISSE

Grille de plinthe avant

(certains modèles)

La grille de plinthe (certains modèles) avant a été emballée à l'intérieur du réfrigérateur pour l'expédition et doit être installée une fois que le réfrigérateur aura été mis à niveau.

Modèle «enclenchable» :

• Pour l’installer, alignez les attaches à ressort avec les ouvertures rondes de la caisse et poussez chaque extrémité de la grille jusqu’à ce qu’elle s’enclenche en position.

• Pour retirer ce modèle de grille, saisissez ses deux extrémités et tirez la grille tout droit vers l’extérieur.

Modèle avec vis :

• À l'aide d'un tournevis Phillips, retirer les deux vis à tête Phillips se trouvant à la base du réfrigérateur.

• Aligner la grille de plinthe avant sur les trous des vis. (Le côté de la grille de plinthe présentant un évidement s'installe autour de la charnière inférieure de la porte.)

Aplomb du refrigérateur

Pour optimiser l'esthétique et la performance du réfrigérateur, il faut le placer d'aplomb une fois qu'il a été installé à son emplacement définitif.

• Ajuster les vis d'aplomb/de calage sous chacun des coins avant, à la base de la caisse. Tourner ces vis dans le sens horaire pour relever un coin de la caisse et dans le sens antihoraire pour baisser un coin de la caisse.

Pour baisser

la caisse

• Si le sol n'est pas de niveau et qu'il soit nécessaire de relever l'arrière de la caisse, il est préférable de faire rouler les roues arrière sur un morceau de contreplaqué ou autre matériau de calage.

• Les modèles de réfrigérateur dotés de roulettes réglables peuvent être mis d’aplomb en retirant la grille de plinthe et en ajustant les roulettes avec un tournevis ou un tourneécrou de

⁄4 po (figure 2).

Pour relever

la caisse

• Fixer la grille de plinthe en place en réinstallant les vis Phillips dans leurs trous d'origine.

• Procédez inversement pour retirer ce modèle de grille.

Conseils pour l’économie d’énergie

• Installer le réfrigérateur à distance des sources de chaleur (cuisinière, lave-vaisselle, bouches de chauffage) et du rayonnement solaire direct.

• Établir correctement l’aplomb du réfrigérateur et ne pas obstruer les orifices de ventilation de la grille de plinthe avant.

• Laisser refroidir les plats chauds avant de les placer dans le réfrigérateur ou le congélateur.

• Couvrir/fermer les récipients de liquide.

• Essayer de maintenir le compartiment de congélation aussi plein que possible; ainsi moins d’air froid s’échappera lors de l’ouverture de la porte. Lorsque le compartiment de congélation est rempli à moins des deux tiers, il est utile d’y placer des récipients de lait à demi remplis d’eau.

• Essuyer les récipients pour enlever toute trace d’eau avant de les placer dans le réfrigérateur.

• Éviter d’ouvrir fréquemment les portes de l’appareil.

Installation

AVERTISSEMENT

Pour éviter tout risque de décharge électrique pouvant entraîner des blessures graves ou même la mort :

• Débrancher le réfrigérateur avant d'inverser les portes.

Inversion du sens des portes

Outils nécessaires :

• Clé ouverte de

• Tournevis Phillips

• Couteau à mastic

• Clé à rochet et douille de Débrancher le réfrigérateur.

1. Retirer le couvre-charnière et le mettre de côté.

2. À l’aide d’une clé et d’un jeu de douilles de les vis de la charnière supérieure à l'aide de la clé à rochet et de la douille de

3. Soulever soigneusement la porte du congélateur et l'enlever (y compris la charnière supérieure) de la charnière centrale.

4. À l’aide d’une clé et d’un jeu de douilles de les vis et la charnière centrale de la porte supérieure du réfrigérateur. À l’aide d’un couteau à mastiquer, enlevez les bouchons et remettez-les sur le côté opposé.

⁄16 po

⁄16 po, retirer

⁄16 po et les mettre de côté.

⁄16 po, retirez

14. Fixez la charnière centrale avec les vis enlevées sur le côté opposé à l’aide d’une clé de

⁄16 po.

15. Installer soigneusement la porte du congélateur sur le dessus du bras de charnière en se servant de la cale d'espacement pour maintenir l'intervalle.

Remarque

• Ne pas jeter la cale d’espacement en mousse de la porte. Les portes peuvent se stabiliser à l’usage.

16. Coulisser la charnière supérieure en place sur la porte du congélateur et fixer les vis à l’aide d’une clé de

S'assurer que toutes les vis ont bien été serrées.

17. Bien enclencher en place le couvre-charnière.

18. Remettre la grille de plinthe avant.

Ne pas oublier de rebrancher le réfrigérateur et de réenclencher les commandes au(x) réglage(s) voulu(s).

⁄16 po.

5. Soulever doucement la porte du réfrigérateur et la retirer.

6. Retirer la grille de plinthe avant et la mettre de côté. (voir page 23)

7. À l’aide d’une clé et d’un jeu de douilles de

⁄16 po, retirer

la plaque de charnière du coin inférieur du réfrigérateur et l’installer de l’autre côté.

8. Retirer la plaque du dessous de la porte du réfrigérateur et l’installer de l’autre côté.

9. À l’aide d’une clé et d’un jeu de douilles de

⁄16 po, retirez

la butée de porte de la face inférieure de la porte du congélateur et fixez-la sur le côté opposé.

10. À l’aide d’une couteau à mastic retirer le(s) bouton(s) sur le dessus des portes de réfrigérateur et de congélateur et le(s) réinstaller de l’autre côté.

11. Retirer les bouchons des trous de vis du dessus de la caisse et les réinstaller de l’autre côté.

12. À l’aide d’une clé et d’un jeu de douilles de

⁄16 po, retirer

les rondelles et l’axe de l’intérieur de la plaque de charnière et les installer sur l’extérieur de la plaque de charnière.

13. Réinstaller soigneusement la porte du réfrigérateur sur la plaque de charnière au coin inférieur.

Installation

POIGNEE

Remarque :

pour l’installation

Un tournevis Phillips est requis

Poignee de porte de congelateur

ETAPE 1

Fixez avec une vis

ETAPE 2

Alignez la poingee avec las vis de montage

VIS

POIGNEE

ETAPE 3

Tournez la poignee

ETAPE 4

Fixez le bas de la poignee avec deux vis.

Ne serrez pas trop

VIS

Poignee de porte de refrigerateur

ETAPE 1

Fixez avec une vis

ETAPE 2

Alignez la poingee avec las vis de montage

POIGNEE

VIS

ETAPE 3

Poussez la poignee vers le bas

ETAPE 4

Fixez le haut de la poignee avec deux vis.

Ne serrez pas trop

SCREW

Mettre les poignées sur le côté opposé de la porte

Pour enlever les poignées, suivez les étapes ci-dessus en inversant leur ordre. Tournez les poignées à 180° et montez-les sur les portes opposées.

Installation

Raccordement de l’alimentation en eau

(certains modèles)

AVERTISSEMENT

Pour réduire le risque de blessure ou même de mort, suivez les précautions de base, y compris les suivantes :

• Lisez toutes les instructions avant d’installer la machine à glaçons.

• N'essayez pas d’installer la machine à glaçons si les instructions ne sont pas comprises ou si elles dépassent les compétences de la personne.

• Observez tous les codes et règlements locaux.

• Ne réparez pas la machine à glaçons à moins de spécifications précises recommandées dans ce guide ou dans les instructions destinées à l’utilisateur.

• Débranchez le réfrigérateur avant d’installer la machine à glaçons.

• Un raccordement à l'eau inapproprié peut entraîner la formation de moisissures/mildiou. Nettoyez immédiatement les fuites ou écoulements d'eau.

ATTENTION

Pour éviter des dommages matériels ou des blessures, suivez les précautions de base, y compris les suivantes :

• Consultez un plombier pour raccorder le tube en cuivre d'

d’assurer la conformité de l’installation aux codes et règlements locaux.

• Confirmez que la pression de l’eau au robinet d’eau est située entre 35 et 100 livres/po2, 20 lb/po2 sans le filtre.

• N'utilisez pas de robinet à brides de robinet autoperceur. Les deux réduisent le débit d’eau, s’engorgent avec le temps, et peuvent causer des fuites en cas de réparation.

• Serrez les écrous à la main pour empêcher de fausser le filetage. Finissez le serrage des écrous à l’aide de pinces et de clés. Ne serrez pas trop.

• Attendez 2 à 3 heures avant de mettre l’appareil à son emplacement définitif, puis vérifiez et corrigez toute fuite d’eau. Revérifiez l'absence de fuite après 24 heures.

• Vérifiez que le tube en cuivre sous la virole est lisse et sans défectuosité. Ne réutilisez pas une ancienne virole.

⁄4 po de D.E. au réseau de la maison afin

⁄16 po ou

Matériel nécessaire

• Tube en cuivre flexible de

• Robinet d’arrêt (nécessite un trou de 6,4 mm [ percer dans le tuyau d’alimentation en eau avant de fixer le robinet)

• Clé à molette

• Tourne-écrou hex. de

⁄4 po de diamètre extérieur

⁄4 po

⁄4 po] à

Remarque

• Ajoutez 2,50 m (8 pi) à la longueur de tube nécessaire pour atteindre l’alimentation en eau afin d’obtenir une longueur suffisante en cas de réparation.

diamètre minimum

1. Créez une boucle (diamètre

minimum de 60 cm/2 pi) avec le tube en cuivre. Évitez d'entortiller le tube en cuivre en l'enroulant.

2. Retirez le capuchon en plastique de

l’orifice d’arrivée du robinet d’eau.

3. Placez la virole (A) et l’écrou en

laiton (B) sur l’extrémité du tube en cuivre, comme il est illustré. Rappel : Ne réutilisez pas une ancienne virole.

4. Placez l’extrémité du tube en cuivre dans

l’orifice d’arrivée du robinet d’eau. Façonnez légèrement le tube – sans l’entortiller – pour qu’il pénètre dans l’orifice d’arrivée.

5. Coulissez l’écrou en laiton par-dessus la

virole et vissez l’écrou dans l’orifice d’arrivée. Serrez l’écrou à la clé.

IMPORTANT : Ne serrez pas trop. Il y risque sinon de fausser le filetage.

6. Tirez sur le tube pour confirmer que le

raccordement est bien fait. Raccordez le tube au châssis à l’aide d’un collier (C) et ouvrez l’eau. Vérifiez l’absence de fuite et corrigez la situation, le cas échéant. Continuez à observer le raccordement en eau pendant deux à trois heures avant de déplacer le réfrigérateur à son emplacement permanent.

7. Surveillez le raccordement de l’eau pendant 24

heures. Corrigez les fuites, le cas échéant.

de 60 cm/2 pi)

Commandes de température

OLDEST COLD

INITIAL SETTING

Pour certains modèles, le bouton réfrigérateur est situé dans le haut de la section des aliments frais et le bouton congélateur est situé au fond du congélateur, comme indiqué ci-dessous :

RÉGLAGE INITIAL

COMMANDE DU CONGÉLATEUR

Sur d’autres modèles, les deux commandes se trouvent à la partie supérieure du compartiment réfrigérateur, comme il est illustré ci-dessous :

Réglage initial

• Le bouton réfrigérateur peut être réglé entre 1 (froid) et 7 (plus froid). Au départ, réglez ce bouton à 4.

• Le bouton congélateur, lorsqu’il est situé au fond du congélateur, peut être réglé entre froid et plus froid. Au départ, mettez ce bouton à la position du réglage moyen.

• Lorsque le bouton congélateur est situé dans le haut de la section des aliments frais, il peut être réglé entre 1 (froid) et 7 (plus froid). Au départ, réglez ce bouton à 4.

• Laisser les températures se stabiliser pendant 24 heures avant de modifier les réglages.

• Une modification du réglage de l’un ou l’autre des boutons de commande entraîne une modification de la température dans l’autre compartiment.

GUIDE POUR LE RÉGLAGE

DES TEMPÉRATURES

Compartiment réfrigérateur trop chaud

Compartiment réfrigérateur trop froid

Compartiment congélateur trop chaud

Compartiment congélateur trop froid

ARRÊT du réfrigérateur

* Si la commande du réfrigérateur est sur OFF (ARRÊT), le

refroidissement cesse dans les deux compartiments. L’alimentation du réfrigérateur n’est pas interrompue.

Mettre la commande du réfrigérateur sur le chiffre supérieur.

Mettre la commande du réfrigérateur sur le chiffre inférieur.

Tourner la commande du congélateur sur le réglage plus froid.

Tourner la commande du congélateur sur le réglage moins froid.

Placer la commande du réfrigérateur sur OFF (ARRÊT).*

Pas de dégivrage

Remarque

• Le réfrigérateur fonctionnera en continu pendant plusieurs heures lors de sa première mise en marche. Ceci est normal.

• Laisser le réfrigérateur fonctionner pendant au moins quatre heures avant d’y placer des aliments.

Réglage des commandes de température

• 24 heures après l’addition d’aliments, il est possible de décider s’il convient d’ajuster la température dans l’un ou l’autre ou les deux compartiments. Dans ce cas, modifier la position du ou des boutons de commande, selon les indications du tableau suivant.

• Sauf lors de la mise en marche initiale du réfrigérateur, ne pas changer la position du bouton de commande de plus d’une unité à la fois.

Ce réfrigérateur est conçu pour un dégivrage automatique.

Remarque

• Lors du cycle de dégivrage automatique, l’on peut remarquer un reflet rougeoyant dans les évents, sur la paroi arrière du compartiment de congélation, et l’on peut entendre aussi le bruit de gouttes d’eau venant en contact avec l’élément chauffant du système de dégivrage. Ceci est normal lors du dégivrage.

Surfaces de la caisse chaudes

Occasionnellement, la face avant de la caisse du réfrigérateur peut être chaude au toucher. Il s’agit d’un effet normal qui empêche la condensation d’humidité sur la caisse. Ceci se remarque particulièrement lors de la mise en marche initiale du réfrigérateur, par temps chaud ou après une période prolongée ou excessive d'ouverture des portes.

Intérieur du réfrigérateur

Compartiment réfrigérateur

Étagères (le modèle peut varier)

ATTENTION

Pour éviter tout risque de blessure ou dommage matériel :

• Ne jamais essayer de régler une étagère chargée d’aliments.

• S'assurer que l'étagère est bien fixée avant d'y placer des articles.

• Manipuler soigneusement les étagères en verre. Elles peuvent se briser soudainement si elles sont entaillées, égratignées ou exposées à de brusques changements de température.

Certains modèles sont dotés d’étagères en verre ou de clayettes métalliques pleine largeur qui reposent sur des rails moulés dans les parois intérieures du compartiment réfrigérateur. Ces étagères peuvent être facilement ajustées à différentes positions à l'intérieur du compartiment.

Ajustement d’une étagère pleine largeur :

• Saisir l'étagère par les deux côtés.

• Tirer l'étagère en avant d'environ 2,5 cm (1 po).

• Tout en soutenant l'étagère par en dessous, la soulever pour la sortir.

• Coulisser l'étagère à l'autre place souhaitée.

Dépose :

• Saisir l'étagère à chacune des extrémités.

• Sortir l'étagère en la soulevant.

Réinstallation :

• Tout en maintenant l'étagère sur chaque côté, la coulisser vers le bas.

• Pousser l'étagère au niveau du centre intérieur pour l'enclencher complètement en place.

Les bacs à légumes permettent de ranger les fruits et les légumes. Certains bacs comportent des commandes d'humidité à curseur.

Pour la conservation de fruits, faire coulisser la commande (certains modèles) vers la gauche pour minimiser l’humidité dans le bac.

Pour la conservation de légumes, faire coulisser la commande (certains modèles) vers la droite pour augmenter l’humidité dans le bac.

Pour obtenir les meilleurs résultats, veiller à toujours bien fermer les bacs.

Dépose :

• Tirer le bac jusqu’à la butée.

Les étagères des autres modèles s’accrochent sur des crémaillères situées sur la paroi arrière du compartiment réfrigérateur.

Dépose :

• Relevez légèrement l’avant de l’étagère puis soulevez l’arrière. Ensuite enlevez l’étagère tout droit vers l’extérieur.

Verrouillage de l’étagère à une autre position :

• Relevez l’avant de l’étagère.

• Insérez les crochets dans les ouvertures des crémaillères et abaissez l’étagère en position.

• Assurez-vous que l’étagère est bien verrouillée au niveau des crémaillères.

• Sur certains modèles, le bord extérieur de l’étagère repose sur des rails moulés sur les côtés du compartiment réfrigérateur.

Les

balconnets peuvent contenir des récipients de

dimensions et de formes très variées.

• Incliner légèrement le bac vers le haut et le sortir.

Réinstallation :

• Le bac étant légèrement incliné vers le haut, l'aligner dans les glissières et le coulisser en place.

L'étagère au-dessus du bac sert d'étagère inférieure du réfrigérateur.

Dépose :

• Enlever les bacs à légumes.

• Soulever légèrement l'avant de l'étagère.

• Soutenir l'étagère par en dessous pour la soulever et la sortir de la caisse.

Réinstallation :

• L'avant de l'étagère étant légèrement incliné vers le haut, introduire doucement l'étagère au-dessus du bac, dans la caisse.

• Positionner l'arrière et les côtés de l'étagère sur ses supports et laisser l'étagère du bac se mettre en place.

Intérieur du réfrigérateur

Support à canettes (certains modèles)

Le support à canettes coulisse vers l’extérieur à partir du dessous d’une étagère. Il contient jusqu’à 12 canettes de 12 onces.

Dépose :

•

Tirez le support au maximum. Inclinez l’avant du support et tirez-le tout droit.

Pose :

•

Insérez le support dans les glissières et poussez-le pour le mettre en place.

Dispositif de retenue pour grandes bouteilles/Serre-bouteilles

(certains modèles)

Le dispositif de retenue pour grandes bouteilles

bouteilles de tomber. Ce dispositif peut être placé au-dessus de tout balconnet amovible.

empêche ces

Compartiment congélateur

ATTENTION

Pour éviter tout risque de blessure ou dommage matériel :

• Ne jamais essayer d'ajuster une étagère chargée d’aliments.

• S'assurer que l'étagère est bien fixée avant d'y placer des articles.

Certains réfrigérateurs comportent une étagère pleine largeur dans le compartiment congélateur. Cette étagère peut être ajustée pour convenir à une variété d'aliments congelés.

Ajustement de l'étagère :

• Coulisser l'étagère vers la gauche.

• Soulever les barres de support gauches pour les sortir des coupelles de soutien dans la paroi.

• Placer l'étagère à une autre position.

serre-bouteilles installé sur le dispositif de retenue

Le pour grandes bouteilles permet de garder les bouteilles et autres contenants en place lors de l’ouverture ou de la fermeture de la porte. Ajustez le serre-bouteilles en le coulissant latéralement. Certains modèles comportent des balconnets dotés de serrebouteilles.

Oeufrier avec poignée (le modèle peut

varier/certains modèles)

L’œufrier avec poignée contient

une douzaine d’œufs et plus. Il peut être enlevé et transporté au plan de travail ou à l’évier pour être lavé.

Casier laitier

Le casier laitier avec couvercle est conçu pour des produits à tartiner comme le beurre ou la margarine.

Pour l’utiliser, il suffit de relever le couvercle et de ranger ou d’enlever les articles.

Le panier de congélateur coulissant (certains modèles) se trouve dans le compartiment congélateur principal. Il est pratique, et facilite l’accès aux articles se trouvant au fond du compartiment. Tirez sur le panier pour prendre ou placer des articles congelés.

Dépose du panier :

•

Tirez le panier jusqu’à la butée.

•

Soulevez le panier et tirez-le vers l’extérieur.

Pour la pose du panier, procédez inversement. Le

panier amovible de congélateur (certains

modèles) se trouve sur le balconnet inférieur de la porte du congélateur. Cet endroit est prévu pour les aliments congelés qui ont tendance à se déplacer ou glisser (comme les légumes empaquetés).

Ce casier s’enlève pour permettre le nettoyage. Ouvrez le couvercle. Saisissez le casier par le bas et soulevez-le.

Sur certains modèles, ce casier peut être installé à droite ou à gauche de la porte.

Production de glace

OFF

100

ICE

100

10 0

ICE

LEVE L

ICE

LEVE L

10 0

Moules à glaçons

Certains modèles comportent des moules à glaçons. Pour libérer les glaçons d’un moule, retourner le moule au-dessus d'un récipient et effectuer un mouvement de torsion aux deux extrémités.

• Lors de l’éjection des glaçons, il est normal que plusieurs

Machine à glaçons automatique

(en option)

Remarque

• Les guides de classification d’énergie indiqués sur le réfrigérateur au moment de l’achat ne comprennent pas l’utilisation d’une machine à glaçons en option.

Certains modèles sont prêts pour une installation de machine à glaçons automatique. Le numéro du nécessaire de machine à glaçons approprié pour l’installation sur ces modèles apparaît sur la plaque signalétique. Le nécessaire comprend les instructions d’installation et de raccordement de l’eau.

D’autres modèles ont une machine à glaçons installée à l’usine. Raccorder la machine à glaçons à la canalisation d’eau comme

il est indiqué dans les instructions fournies à part avec la machine à glaçons.

à niveau du réfrigérateur sont essentielles à des performances optimales de la machine à glaçons.

Après le raccordement du réfrigérateur à l’alimentation d’eau, abaisser le bras de détection. La machine à glaçons se remplit d’eau dès que la température adéquate est établie avec le congélateur.

Certaines machines à glaçons sont dotées d’un bras de détection réglable, qui permet de choisir la quantité de glaçons dans le moule à glaçons pour les fois où une quantité inférieure de glaçons est nécessaire.

Pour régler la quantité de glaçons produits : (certains modèles) Tourner le levier métallique pour produire la quantité désirée de glaçons. Le réglage 100 % assure une production maximale.

• Il faut attendre 8 à 12 heures avant que la machine à glaçons produise des glaçons utilisables. Le premier ou les deux premiers lots seront probablement constitués de glaçons de petite taille et irréguliers, du fait de la présence d’air dans la canalisation.

• Le premier lot peut également contenir des impuretés présentes dans la nouvelle canalisation d’eau. Par

Une bonne circulation d’eau et la mise

Levier métallique

Bras de

détection

• Certains sons peuvent accompagner les diverses phases de

• Si la consommation de glaçons est faible, les glaçons

• Pour retirer le bac à glaçons, le tirer vers l’avant puis

• Pour remettre le bac à glaçons en place, inverser la

• Ne placer dans le bac à glaçons aucun aliment ou liquide

• Lorsque l’arrivée d’eau doit être interrompue pendant

conséquent, jeter tous les glaçons des deux ou trois premiers lots.

glaçons soient collés ensemble aux extrémités. Il est facile de les séparer. La machine à glaçons continuera à produire des glaçons jusqu’à ce que l’accumulation de glaçons relève le bras de détection, ce qui arrête la machine à glaçons.

la production de glaçons : léger bourdonnement du moteur, chute de glaçons dans le bac à glaçons vide et déclic de l’électrovanne ou, de temps à autre, bourdonnement.

accumulés vont prendre un aspect trouble, se contracter, coller ensemble et prendre un goût. Vider périodiquement le bac pour le laver à l’eau tiède. Veiller à bien le sécher avant de le réinstaller.

l’enlever de la machine à glaçons. Pour empêcher que la machine à glaçons ne produise des glaçons alors que le bac est enlevé, arrêter la machine à glaçons en relevant le bras de détection.

méthode ci-dessus. Remettre en marche la machine à glaçons en baissant le bras de détection.

pour un refroidissement rapide. Ces articles entraveraient les mouvements du bras de détection, ce qui entraînerait un mauvais fonctionnement de la machine à glaçons.

plusieurs heures, arrêter la machine à glaçons en relevant le bras de détection.

ATTENTION

Pour éviter tout risque de blessure ou dommage matériel :

• Ne jamais placer les doigts ou la main sur le mécanisme de la machine à glaçons lorsque le réfrigérateur est branché, pour éviter tout risque de blessure. Cela évitera aussi toute interférence avec les pièces mobiles du mécanisme d’éjection et avec l’élément chauffant qui provoque la libération des glaçons.

• Dans certaines circonstances rares, les glaçons peuvent présenter une coloration vert-bleu. Ceci est dû à une combinaison de facteurs comme caractéristiques de l’eau locale, circuits de plomberie de la résidence, et accumulation de sels de cuivre dans la canalisation inactive qui alimente la machine à glaçons. La consommation répétitive de glaçons ainsi colorés peut être néfaste pour la santé. Jeter tous les glaçons manifestant une telle coloration, et contacter le détaillant pour l’achat d’un filtre qui devra être installé sur la canalisation d’eau.

• Un raccordement à l'eau inapproprié peut entraîner la formation de moisissures/mildiou.

Conseils pour la conservation des aliments

Conservation de produits frais

• On devrait maintenir la température dans le compartiment réfrigérateur entre 1 °C et 4 °C (34 °F et 40 °F) (la valeur optimale est 3 °C [37 °F]). Pour contrôler la température, placer un thermomètre dans un verre d’eau, au centre du compartiment réfrigérateur. Noter l’indication du thermomètre après 24 heures. Si la température est supérieure à 4 °C (40 °F), ajuster les commandes, selon les instructions de la page 27.

• Éviter de placer trop de produits sur les clayettes et étagères du réfrigérateur. Ceci entrave la circulation de l’air autour des aliments et entraîne un refroidissement non uniforme.

Fruits et légumes

• L’humidité des produits conservés dans les bacs à légumes est retenue, ce qui permet de maximiser la qualité et la durée de conservation des fruits et légumes (voir page 28).

• Effectuer un tri des fruits et légumes avant de les placer dans le réfrigérateur; veiller à consommer d’abord les articles amollis ou qui ont subi des chocs. Jeter les articles manifestant un début de dégradation.

• Veiller à toujours envelopper les aliments très odorants – oignons, choux, etc. – afin que l’odeur ne soit pas transférée à d’autres aliments.

• Tandis qu’une certaine dose d’humidité est nécessaire à la conservation de la fraîcheur des légumes, un excès d’humidité peut réduire la durée de conservation (particulièrement pour les légumes feuillus). Veiller à bien égoutter les légumes avant de les placer dans le réfrigérateur.

Viandes et fromages

• On devrait parfaitement envelopper la viande ou volaille non cuite pour qu’il ne puisse y avoir aucune contamination d’autres aliments ou des surfaces du réfrigérateur.

• Occasionnellement une moisissure peut se développer à la surface de certains fromages durs (gruyère, cheddar, parmesan). Couper dans le fromage, jusqu’à 2,5 cm (1 pouce) autour et au-dessous de la zone moisie. Veiller à ce que couteau ou autre instrument ne touche pas la zone moisie.

Ne pas tenter, après l’apparition de moisissure, de récupérer tranches de fromage individuelles, fromage mou, fromage cottage, crème, crème sure ou yaourt.

Produits laitiers

• Une date de péremption indiquant la limite de conservation apparaît généralement sur l’emballage de la plupart des produits laitiers comme lait, yaourt, crème sure et fromage cottage. On doit veiller à conserver ces aliments dans leur emballage d’origine et à les réfrigérer immédiatement après l’achat et après chaque prélèvement.

Conservation des aliments surgelés

• La température dans le compartiment congélateur d’un réfrigérateur doit être maintenue à environ -18 °C (0 °F). Pour contrôler la température, placer un thermomètre pour appareils ménagers entre les paquets d’aliments surgelés. Noter l’indication du thermomètre après 24 heures. Si la température est supérieure à -18 °C (0 °F), ajuster le bouton de commande, selon les instructions de la page 27.

• Le fonctionnement du congélateur est plus efficace lorsqu’il est rempli aux deux tiers ou plus.

Préparation des aliments pour la congélation

• Pour minimiser la déshydratation et la détérioration qualitative, utilisez feuille d’aluminium, pellicule plastique, et sachets ou contenants étanches pour congélateur. Expulser autant d’air que possible de l’emballage, veiller à ce que chaque paquet soit parfaitement fermé. L’air retenu peut provoquer l’assèchement des aliments, un changement de couleur ou le développement d’une saveur non naturelle (brûlures de congélation).

• Avant de les congeler, envelopper les paquets de viande fraîche et de volaille avec un produit adéquat d’emballage pour congélation.

Ne pas congeler de nouveau une pièce de viande

•

complètement décongelée.

Chargement du congélateur

• Éviter de placer trop d’aliments tièdes dans le congélateur en une seule fois. Ceci soumet le congélateur à une surcharge, ce qui ralentit le refroidissement et peut provoquer une augmentation de la température des aliments déjà congelés.

• Laisser un espace entre les paquets pour que l’air froid puisse circuler librement, ce qui entraînera une congélation plus rapide.

• Éviter de placer sur les balconnets du congélateur des produits à congélation difficile comme crème glacée ou jus d’orange; il est préférable de placer ces produits à l’intérieur du congélateur où la température varie moins lors de l’ouverture des portes.

Conseils pour la conservation des aliments

Tableau de conservation des aliments

La durée de conservation est approximative et peut varier selon le type d’emballage, la température de conservation et la qualité du produit lors de son achat.

ALIMENTS PRODUITS LAITIERS

Beurre Lait et crème

Fromage à la crème, tartinade de fromage et produits au fromage

Fromage cottage

Crème sure

Fromage dur (gruyère, cheddar et parmesan)

ŒUFS

Oeufs en coquille Jaunes ou blancs

FRUITS

Pommes

Bananes

Poires, prunes, avocats Baies, cerises, abricots Raisin Agrumes

Ananas, découpé

LÉGUMES

Asperges

Choux de Bruxelles, brocoli, chou-fleur, petits pois, haricots de Lima, oignons, poivrons

Chou, céleri

Carottes, panais, betteraves et navets

Laitue

RÉFRIGÉRATEUR

1 mois

1 semaine

1-2 semaines

3-5 jours

10 jours

1-2 mois

3 semaines

2-4 jours

1 mois

2-4 jours

3-4 jours 2-3 jours 3-5 jours

1-2 semaines

2-3 jours

1-2 jours

3-5 jours

1-2 semaines

7-10 jours

CONGÉLATEUR

6-9 mois

Non recommandé

4-6 mois

Peut s’émietter

Non recommandé

9-12 mois

8 mois (cuites)

6 mois

(entières/pelées)

Non recommandé

6 mois

1 mois (entier)

Non recommandé

6-12 mois

8-10 mois

10-12 mois

8-10 mois

Non recommandé

CONSEILS DE CONSERVATION

Bien empaqueter ou couvrir. Vérifier la date sur l’emballage. Bien fermer. Ne pas

remettre la partie non utilisée dans le contenant d’origine. Ne pas congeler la crème à moins qu’elle ne soit fouettée.

Bien envelopper.

Conserver dans le contenant d’origine. Vérifier la date sur le cartonnage.

Bien envelopper. Découper toute partie moisie.

Réfrigérer, pointe vers le bas. Pour chaque tasse de jaunes d’œuf, ajouter 1 c. à thé

de sucre pour les pâtisseries ou 1 c. à thé de sel pour les mets non sucrés.

Également, conservation de pommes à chair ferme ou non mûres à 16-21 °C (60-70 °F).

Faire mûrir à la température ambiante avant de mettre au réfrigérateur. Les bananes et les avocats noircissent lorsqu’ils sont mis au réfrigérateur.

Se conservent aussi à 16-21 °C (60-70 °F). Au réfrigérateur, conserver sans les recouvrir.

Ne mûrit pas après l’achat. Utiliser rapidement.

Ne pas laver avant de réfrigérer. Ranger dans le bac à légumes.

Envelopper les aliments dégageant une odeur. Laisser les petits pois en gousse.

Envelopper les aliments dégageant une odeur et les réfrigérer dans le bac à légumes.

Enlever les feuilles. Envelopper les aliments dégageant une odeur et les réfrigérer dans le bac à légumes.

Conseils pour la conservation des aliments

ALIMENTS VOLAILLES ET POISSONS

Poulet et dinde, entiers Poulet et dinde, morceaux Poisson

VIANDES

Bacon Boeuf ou agneau, haché

Boeuf ou agneau, rôti et steak Jambon, entièrement cuit, entier

moitié en tranches

Viandes froides

Rôti de porc Côtelettes de porc Saucisses à base de viande hachée Saucisses fumées Veau Saucisses de Francfort

RÉFRIGÉRATEUR

1-2 jours 1-2 jours 1-2 jours

7 jours

1-2 jours

3-5 jours

7 jours 5 jours 3 jours

3-5 jours

3-5 jours 3-5 jours 1-2 jours

7 jours

3-5 jours

7 jours

CONGÉLATEUR

12 mois

9 mois

2-6 mois

1 mois

3-4 mois

6-9 mois 1-2 mois 1-2 mois 1-2 mois 1-2 mois

4-6 mois

4 mois 1-2 mois 1-2 mois 4-6 mois

1 mois

CONSEILS DE CONSERVATION

Conserver dans l’emballage d’origine pour la réfrigération. Ranger dans le bac à viande et fromage. Si la congélation est de plus de 2 semaines, réenvelopper avec un emballage pour congélation.

Les viandes fraîches peuvent être conservées dans leur emballage d’origine pour la réfrigération.

Placer dans le bac à viande et fromage. Si la congélation est de plus de 2 semaines, réenvelopper avec un emballage pour congélation.

La charcuterie non ouverte, emballée sous vide, peut être conservée jusqu’à 2 semaines dans le bac à viande et fromage.

Bien envelopper les viandes transformées et les ranger dans le bac à viande et fromage.

Sources: Department of Agriculture des États-Unis; Food Marketing Institute;

Cooperative Extension Service, Université d’état de l'Iowa

Remisage du réfrigérateur

Vacances*

Pour une absence de un mois ou moins, laisser les boutons de commande aux réglages habituels.

Pour une absence de plus longue durée :

1. Retirer tous les aliments.

2. Arrêter la machine à glaçons (si elle est installée) et fermer le robinet d’arrêt de la canalisation d’eau.

3. Débrancher le réfrigérateur de la prise de courant.

4. Purger la canalisation d'eau de la machine à glaçons et bien sécher la machine à glaçons.

5. Nettoyer et sécher parfaitement le réfrigérateur.

* Dans le cas d'une machine à glaçons automatique, jeter les deux ou trois premiers lots de glaçons, quand le réfrigérateur est remis en marche.

6. Laisser les portes ouvertes pour éviter le développement d’odeurs.

ATTENTION

Un raccordement à l'eau et une évacuation inappropriés peuvent entraîner la formation de moisissures/mildiou.

Déménagement*

Pour un déménagement, suivre les instructions décrites au paragraphe soigneusement tout article facilement amovible. Faire transporter le réfrigérateur verticalement; les portes doivent être fermées et immobilisées avec du ruban adhésif.

Vacances. De plus, enlever et emballer

Entretien et nettoyage

Le tableau de la page suivante présente des directives spécifiques pour le nettoyage du réfrigérateur.

AVERTISSEMENT

Pour éviter tout choc électrique pouvant entraîner de graves blessures ou même la mort :

• Débrancher le cordon d'alimentation avant de déménager ou de nettoyer le réfrigérateur.

• Débrancher le cordon d’alimentation avant de remplacer l'ampoule.

3. Pour empêcher un renversement accidentel, évacuer toute l'eau de dégivrage qui pourrait s'être accumulée dans le plateau prévu à cet effet. Ce plateau est situé sous la grille de plinthe avant. Pour l'enlever, appuyer sur les deux côtés et le sortir.

4. Si le modèle a été raccordé à une alimentation en eau pour la machine à glaçons automatique, couper l'eau avant de déplacer le réfrigérateur.

5. Éloigner le réfrigérateur du mur.

Remplacement d’une ampoule

ATTENTION

Pour éviter tout risque de blessure :

• Porter des gants pour remplacer l'ampoule afin de se protéger contre le bris éventuel de verre.

Condenseur No Clean

Le réfrigérateur fonctionne plus efficacement si le condenseur est propre. Grâce à la conception particulière du condenseur No CleanMC, il n’est plus nécessaire d’effectuer un nettoyage de routine du condenseur dans le cadre de l’utilisation résidentielle normale du réfrigérateur.

Certains environnements d’utilisation peuvent être particulièrement poussiéreux ou graisseux. Dans un tel cas, il faudra nettoyer périodiquement le condenseur pour maintenir l’efficacité optimale.

Nettoyage sous le réfrigérateur

1. Débrancher le cordon d'alimentation.

2. Relever les pieds de calage, le cas échéant (voir page 23).

Utiliser toujours une ampoule standard de 40 W, pour appareils ménagers.

Compartiment réfrigérateur

L’ampoule est située sous le dessus du compartiment des aliments frais.

• Enlever le couvre-ampoule (certains modèles).

• Dévisser/remplacer l’ampoule.

Compartiment congélateur

L’ampoule du congélateur (certains modèles) est située sur la paroi arrière près du coin supérieur droit.

Dépose du cabochon :

• Saisissez le haut et le bas du cabochon. Appuyez sur les zones avec taquets, et ce suffisamment pour les décrocher. En même temps, faites pivoter le cabochon en l’abaissant pour le retirer.

• Dévissez l’ampoule et remplacez-la.

• Remettez le cabochon en le faisant pivoter vers le haut et en plaçant les taquets dans les fentes appropriées pour les enclencher.

Entretien et nettoyage

AVERTISSEMENT

Pour éviter tout choc électrique pouvant entraîner de graves blessures ou même la mort, débrancher le réfrigérateur avant de le nettoyer. Après le nettoyage, rebrancher le réfrigérateur.

Tableau de nettoyage du

Pour éviter tout risque de blessure ou dommage matériel, observer les points suivants :

• Ne pas toucher les surfaces réfrigérées avec une main humide ou mouillée. Un objet mouillé risque d'adhérer sur une surface métallique très froide.

• Avant de nettoyer le compartiment congélateur, on doit le laisser se réchauffer.

• Laisser les étagères en verre se réchauffer avant de les immerger dans de l’eau tiède.

réfrigérateur

COMPOSANTS EXTÉRIEUR DU

RÉFRIGÉRATEUR Grille de plinthe avant

Condenseur

Poignées de porte

Surfaces métalliques peintes : caisse, portes

Plateau de l'eau de dégivrage

Portes en acier inoxydable (certains modèles)

Aspect inox

INTÉRIEUR DES COMPARTIMENTS RÉFRIGÉRATEUR ET CONGÉLATEUR

Joint de porte

Étagères en verre

Doublures internes – porte et intérieur

Tiroirs, bacs, étagères, clayettes, etc.

* Les noms de marque sont les marques de commerce des fabricants respectifs.

Eau tiède et détergent doux. Liquide pulvérisable doux. Aspirateur.

Brosse de nettoyage (produit n° 20001017), disponible chez le détaillant.

Eau tiède et détergent doux. Liquide pulvérisable doux.

Eau tiède et détergent doux.

Nettoyage léger: eau tiède et détergent doux.

Saleté moyenne: Bon Ami*. Décolorations: nettoyant pour

acier inoxydable Cameo.*

Lavez avec une éponge ou un linge doux et propre et une solution d’eau tiède et de détergent doux.

Bicarbonate de sodium et eau tiède. Eau tiède et détergent doux.

Eau tiède et détergent doux. Produit de nettoyage du verre. Liquide pulvérisable doux.

Eau tiède et détergent doux. Bicarbonate de sodium et eau tiède.

Eau tiède et détergent doux.

Enlever la grille de plinthe avant (voir page 23).

Aucun besoin de nettoyage, sauf si l’environnement est particulièrement graisseux ou poussiéreux, ou s’il y a plusieurs animaux de compagnie dans la maison (voir page 34).

Sécher avec un linge doux et propre. Ne pas essuyer le réfrigérateur avec une serviette humide ou un torchon à vaisselle sale; il pourrait y avoir sur ces articles des résidus susceptibles de dégrader ou d'érafler la peinture. Ne pas utiliser non plus tampon de récurage, produit de nettoyage en poudre, ou produit de nettoyage contenant un agent de blanchiment. Ces produits peuvent érafler et dégrader la peinture de finition. N’appliquer aucune cire sur les composants en plastique ou vinyle.

Un nettoyage régulier n'est habituellement pas nécessaire à moins que l'environnement soit particulièrement humide ou poussiéreux. Le plateau doit être vidé et nettoyé avant de déplacer le réfrigérateur (voir page 34).

Utiliser une éponge ou un linge souple. Essuyer toujours dans le sens du grain de l’acier inoxydable. Ne pas utiliser de produit de blanchiment chloré ou de produit de nettoyage qui contient du chlore. Après le nettoyage, rincer et sécher. Pour redonner du lustre et enlever les marques, faire suivre par une pulvérisation de produit Magic Spray* pour acier inoxydable (n° de pièce 20000008).

N’utilisez pas de nettoyants puissants ou abrasifs, ou des nettoyants conçus pour l’acier inoxydable. Séchez bien avec un linge doux.

Utiliser 1-2 cuil. à soupe de bicarbonate de sodium par litre d’eau. Veiller à bien essorer l’excès d’eau de l’éponge ou du chiffon avant de nettoyer autour des commandes, des lampes ou des composants électriques.

Laisser le verre se réchauffer à la température ambiante avant de l’immerger dans de l’eau tiède. Ne jamais utiliser de l’eau chaude.

Voir ci-dessus pour la solution de bicarbonate de sodium. Ne pas utiliser de produit de nettoyage abrasif, détergent concentré, agent de blanchiment, solvant ou cire nettoyante pour nettoyer l’intérieur du réfrigérateur.

Sécher parfaitement. Ne pas laver dans un lave-vaisselle automatique.

ATTENTION

CONSEILS ET PRÉCAUTIONS

Recherche de pannes

MINUTERIE DE DÉGIVRAGE :

Les réfrigérateurs sans givre ont une minuterie de dégivrage qui émet un déclic lorsqu’elle fait fonctionner le cycle de dégivrage par intermittence.

MACHINE À GLAÇONS (le cas échéant) : La machine à glaçons fait entendre de temps en temps un bruit de crépitement lorsque les glaçons sont prêts à tomber dans le bac. Aussi, le moteur qui permet l’éjection des glaçons du moule avant la chute des glaçons, peut aussi être décelable. Ce sont des bruits normaux, nécessaires à la fabrication des glaçons.

DILATATION ET CONTRACTION DU COMPARTIMENT DE CONGÉLATION :

Un bruit sec peut se produire dans le congélateur lorsque l’appareil se met en marche par suite de la dilatation ou de la contraction des matériaux dans la zone du compartiment de congélation.

ÉLÉMENT CHAUFFANT DU SYSTÈME DE DÉGIVRAGE : Pendant le cycle de

dégivrage automatique, un grésillement peut se faire entendre lorsque les gouttes d'eau viennent en contact avec l'élément. Ceci est normal pendant le dégivrage.

CIRCULATION DU RÉFRIGÉRANT : La circulation du réfrigérant dans le réfrigérateur peut faire un bruit de gargouillis ou de crépitement lorsque l’appareil fonctionne ou juste après la phase d’arrêt de l’appareil. Le réfrigérant circule en permanence dans la tubulure.

BRUITS DE CIRCULATION D’AIR : Le ventilateur de l’évaporateur du congélateur et le ventilateur de condenseur à la partie inférieure de la caisse entraînent des bruits d’air. Le ventilateur de l’évaporateur fait circuler l’air froid dans les compartiments de réfrigération et de congélation. Le ventilateur de condenseur retire la chaleur produite lorsque l’appareil est refroidi.

ÉLECTROVANNE (le cas échéant) : Un bourdonnement peut s’entendre à l’arrière de l’appareil lorsque le distributeur de glaçons fait ouvrir l’électrovanne pour remplir le moule de la machine à glaçons. Après l’éjection des glaçons, il peut y avoir quelques bruits d’eau qui goutte lorsque le remplissage des moules a lieu.

MISE À NIVEAU DE LA CAISSE : Une caisse présentant un défaut de mise à niveau peut entraîner des bruits de vibration ou métalliques. Ceci peut s’arranger en réglant les roulettes ou les vis de mise à niveau.

COMPRESSEUR : Pour qu’un réfrigérateur neuf fonctionne de façon plus efficace, le système de réfrigération peut avoir à fonctionner plus longtemps pour maintenir les aliments aux températures souhaitées. Ce nouveau compresseur, très efficace, peut fonctionner plus longtemps et produire des bruits comme un ronronnement aigu ou des vibrations.

Bruits normaux

Des améliorations dans la conception du système de réfrigération peuvent produire des bruits dans le nouveau réfrigérateur qui sont différents ou qui n’étaient pas présents dans un ancien modèle. Ces améliorations ont été réalisées pour produire un réfrigérateur meilleur pour la préservation des aliments, plus efficace en énergie et plus silencieux. Parce que ces nouveaux appareils fonctionnent de façon plus silencieuse, l’on détecte des sons qui étaient présents dans les anciens appareils, mais qui étaient masqués par des niveaux de bruit plus élevés. Nombre de ces bruits sont normaux. Il faut noter que les surfaces adjacentes à un réfrigérateur, comme les murs, les sols et les armoires, peuvent amplifier ces bruits. Voici les bruits normaux qui peuvent être remarqués dans un réfrigérateur neuf.

Recherche de pannes

Essayer les solutions suivantes si les anomalies indiquées se manifestent…

PROBLÈMES

Le réfrigérateur ne fonctionne pas

Le compresseur fonctionne trop fréquemment ou trop longtemps

Lumière ne

FONCTIONNEMENT GÉNÉRALBRUITSTEMPÉRATURE

fonctionnant pas

Luminescence visible dans les évents du congélateur

Air tiède sortant du bas de la caisse

Vibration de la caisse

Odeur dans les compartiments

Bruits, sons et vibrations

Compartiments congélateur et réfrigérateur – température trop élevée

Compartiments congélateur et réfrigérateur – température trop basse

CAUSES POSSIBLES

Cordon d’alimentation non branché. Prise sans courant. Commande du réfrigérateur à la

position OFF (ARRÊT). Réfrigérateur en cours de dégivrage

automatique. Température ambiante inférieure à

13 °C (55 °F). Les réfrigérateurs d’aujourd’hui se

mettent en marche et s’arrêtent plus souvent afin de maintenir des températures uniformes.

Normal à la mise en marche initiale pour les appareils neufs ou installés récemment.

Ouvertures des portes prolongées ou fréquentes.

Étanchéité déficiente des portes.

Grille de plinthe avant obstruée.

Ampoule grillée.

L'électricité n’arrive pas à l’appareil. Une luminescence rougeâtre ou un

reflet est normal lors du dégivrage.

Ceci est normal. Il s’agit de l’air qui a circulé au contact du condenseur.

Aplomb déficient de la caisse. Sol insuffisamment ferme.

Des aliments générateurs d’odeur ne sont pas couverts.

Ceci est normal. Aplomb déficient de la caisse. Commande réglée à une température

trop élevée. Ouvertures prolongées des portes.

Température ambiante inférieure à 13 °C (55 °F).

Les produits à teneur élevée en sucre peuvent ne pas durcir complètement même congelés.

Commande réglée à une température trop basse.

SOLUTIONS

Brancher la fiche dans la prise. Remplacer le fusible. Réenclencher le disjoncteur. Régler la commande du réfrigérateur (page 27).

Attendre 25 minutes que le dégivrage se termine.

Réinstaller l’appareil dans un environnement convenable (voir Installation page 23).

Attendre 24 heures pour un refroidissement complet du réfrigérateur (voir Commandes de température page 27).

Ceci est normal. Minimiser les ouvertures de portes.

Vérifier si quelque chose n’empêche pas les portes de se fermer.

Dégager pour permettre à l’air tiède de quitter l’appareil.

Débrancher le réfrigérateur et changer l’ampoule (page 34).

Vérifier si le cordon est bien branché.

Mettre la caisse à niveau (page 23).

Les couvrir ou bien les envelopper. Nettoyer la caisse.

Voir Bruits normaux (page 36). Mettre la caisse à niveau (page 23). Régler la commande de température (page 27).

Minimiser les ouvertures de portes.

L’appareil ne fonctionne pas assez pour maintenir les bonnes températures.

Régler la commande de température (page 27).

Recherche de pannes

PROBLÈMES

Machine à glaçons ne fonctionne pas

Les glaçons ont un goût/une odeur

GLAÇONSHUMIDITÉ

Glaçons collés dans le moule

Évaporation des glaçons

Humidité sur la surface de la caisse entre les portes

Humidité sur les parois internes ou dans les bacs

Assèchement des aliments

Humidité excessive dans le bac à légumes

CAUSES POSSIBLES

Le bras de détection est en position relevée.

Aplomb déficient de la caisse. Arrivée d’eau gênée ou fermée.

Température trop élevée dans le congélateur.

Glaçons anciens.

Mauvaise qualité de l'eau.

La nourriture a transmis les odeurs/le goût aux glaçons.

Résidus de minéraux dans l’eau.

Utilisation limitée de glaçons.

Pas inhabituel par temps très humide.

Temps chaud et humide. Ouvertures prolongées ou fréquentes

des portes. Fermeture incorrecte d’une porte.

Aliments incorrectement enveloppés. Bac à légumes pas parfaitement fermé. Commandes réglées à une température

trop basse. Paquets non parfaitement scellés ou

enveloppés. Temps chaud et humide. Le curseur de réglage de l'humidité du

bac à légumes doit être ajusté.

Trop d'humidité sur les produits frais avant leur mise au réfrigérateur.

Aliments non correctement rangés.

SOLUTIONS

Baisser le bras de détection à la position ON (MARCHE).

Mettre la caisse à niveau (page 23). Raccorder l’alimentation d’eau ou enlever les

obstructions. Régler la commande de température du congélateur

(page 27). Les jeter. Les glaçons peuvent absorber les odeurs, ce

qui modifie leur goût. Prendre contact avec la compagnie locale de

traitement de l'eau. Bien envelopper les aliments.

Essuyer les moules avec un linge trempé dans le vinaigre jusqu’à ce qu’ils soient propres.

Jeter les vieux glaçons.

Ceci est normal. Minimiser les ouvertures des portes.

Vérifier si quelque chose n’empêche pas la porte de se fermer.

Bien envelopper ou recouvrir tous les aliments. Bien le fermer. Ajuster les commandes de température (page 27).

Bien envelopper ou recouvrir tous les aliments.

Minimiser les ouvertures des portes. Coulisser la commande au réglage « Fruit » pour

permettre à une plus grande quantité d'humidité de quitter le bac.

Ne pas laver les articles avant de les ranger. Attendre pour les laver d'être prêt à les utiliser.

Ranger les légumes avec feuilles dans un sachet en plastique fermé mais non serré. Ranger les articles avec peau externe (pommes, oranges, poires, raisins, concombres, etc.) dans un sachet avec trous ou sans les envelopper, dans le bac à légumes. Ranger les champignons et les baies dans leur boîte ou cartonnage d'origine avec trous d'aération et non dans des sachets en plastique.

Garantie et service après-vente

operating tips

Garantie

Garantie limitée d’un an pièces et main-d’œuvre

Durant une période d’un (1) an à compter de la date de l’achat initial, toute pièce qui se révélerait défectueuse dans les conditions normales d’usage ménager sera réparée ou remplacée gratuitement.

Résidents du Canada

Les garanties ci-dessus couvrent un appareil installé au Canada seulement s’il a été agréé par les agences de test habilitées (vérification de la conformité à une norme nationale du Canada), sauf si l’appareil a été introduit au Canada à l’occasion d’un changement de résidence des États-Unis vers le Canada.

Les garanties spécifiques formulées ci-dessus sont les SEULES que le fabricant accorde. Ces garanties vous confèrent des droits juridiques spécifiques et vous pouvez également jouir d’autres droits, variables d’un État à l’autre ou d’une province à l’autre.

LE SEUL ET UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION DU PRODUIT COMME DÉCRITE PRÉCÉDEMMENT. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI. MAYTAG CORPORATION NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS. CERTAINS ÉTATS ET CERTAINES PROVINCES INTERDISENT L’EXCLUSION ET LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS AINSI QUE LES LIMITATIONS SUR LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER. IL EST DONC POSSIBLE QUE CES LIMITATIONS NE S’APPLIQUENT PAS À VOUS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET IL SE PEUT QUE VOUS AYIEZ D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE OU D’UNE PROVINCE À L’AUTRE.

Ne sont pas couverts par ces garanties

1. Les problèmes et dommages résultant des situations suivantes : a. Mise en service, livraison ou entretien effectués incorrectement. b. Toute réparation, modification, altération et tout réglage non autorisés par le

fabricant ou par un prestataire de service après-vente agréé.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle. d. Courant électrique, tension, alimentation électrique ou en gaz incorrects. e. Réglage incorrect d’une commande.

2. Les garanties ne peuvent être honorées si les numéros de série d’origine ont été enlevés, modifiés ou ne sont pas facilement lisibles.

3. Ampoules, filtres à eau et filtres à air.

4. Les produits achetés à des fins commerciales ou industrielles.

5. Les frais de dépannage ou de visite pour :

a. Correction d’erreurs de mise en service. Pour les produits nécessitant une

ventilation, un conduit métallique rigide doit être utilisé. b. Initiation de l’utilisateur à l’emploi de l’appareil. c. Transport de l’appareil chez le réparateur et retour de l’appareil chez

l’utilisateur.

6. Tout aliment perdu en raison de pannes du réfrigérateur ou du congélateur.

7. Dépenses de déplacement et de transport pour la réparation du produit dans des endroits éloignés.

8. Cette garantie n’est pas valide à l’extérieur des États-Unis et du Canada. Communiquez avec votre détaillant pour savoir si une autre garantie s’applique.

9. Dommages indirects ou accessoires subis par toute personne à la suite d'une quelconque violation des garanties. Certains États ou provinces ne permettent pas l’exclusion ou la limitation de responsabilité en ce qui concerne les dommages directs ou indirects. L’exclusion ci-dessus peut en conséquence ne pas s'appliquer à votre cas.

Si vous avez besoin d’aide

Consultez d’abord la section sur le dépannage dans le manuel d’utilisation et d’entretien, puis appelez le détaillant de qui vous avez acheté votre appareil ou le service à la clientèle de Maytag Services, LLC au 1-800-688-9900 aux États-Unis et au 1-800-688-2002 au Canada pour savoir où trouver un réparateur autorisé.

• Veillez à conserver la facture d’achat pour justifier de la validité de la garantie. Pour d’autres renseignements concernant les responsabilités du propriétaire à l’égard du service sous garantie, voir le texte de la GARANTIE.

• Si le détaillant ou l’agence de service après-vente ne peut résoudre le problème, écrivez à Maytag Services, LLC à l’adresse suivante : CAIR Center, P.O. Box 2370, Cleveland, TN 37320-2370 États-Unis, ou appelez au

1-800-688-9900 aux États-Unis ou au 1-800-688-2002 au Canada.

• Les guides d’utilisation, les manuels de service et les renseignements sur les pièces sont disponibles auprès du service à la clientèle de Maytag Services, LLC.

Remarques : Veillez à fournir l’information suivante lorsque vous communiquez

avec nous au sujet d’un problème : a. Vos nom, adresse et numéro de téléphone; b. Numéro de modèle et numéro de série de l’appareil; c. Nom et adresse du détaillant avec la date l’appareil acheté; d. Description détaillée du problème observé; e. Preuve d’achat (facture de vente).

Refrigerador superior

del congelador

Refrigerador

Guía de Uso y Cuidado

Tabla de Materias

Instrucciones Importantes

sobre Seguridad . . . . . . . . . . . . . . . 41-42

Instalación . . . . . . . . . . . . . . . . . . . 43-46

Controles de la Temperatura . . . . . . . 47

Vista del Interior . . . . . . . . . . . . . . 48-49

Fabricación de Hielo . . . . . . . . . . . . . . 50

Sugerencias para Conservar

los Alimentos . . . . . . . . . . . . . . . . . 51-53

Almacenamiento del Refrigerador . . 54

Cuidado y Limpieza . . . . . . . . . . . . 54-55

Localización y Solución

de Averías . . . . . . . . . . . . . . . . . . . . 56-58

Garantía y Servico . . . . . . . . . . . . . . . . 61

Instrucciones Importantes sobre Seguridad

Instalador: Por favor deje esta guía junto con el electrodoméstico.

Consumidor: Por favor lea y conserve esta Guía de Uso y Cuidado para referencia futura. Este manual contiene información sobre el uso y mantenimiento apropiado.

Conserve el recibo de compra y/o el cheque cancelado como comprobante de compra.

Si tiene preguntas, llame al:

1-800-688-9900 en EE.UU 1-800-688-2002 y Canadá

Tenga el número completo de modelo y de serie para identificación de su refrigerador. Estos se encuentran en una placa de datos dentro del compartimiento del refrigerador, en el lado superior izquierdo. Anote estos números a continuación para su fácil acceso.

Número de Modelo_________________________________ Número de Serie ___________________________________ Fecha de Compra __________________________________ En nuestro continuo afán de mejorar la calidad de nuestros

electrodomésticos, puede que sea necesario modificar el electrodoméstico sin actualizar esta guía.

Información Sobre las Instrucciones de Seguridad

Las advertencias e instrucciones importantes sobre seguridad que aparecen en este manual no están destinadas a cubrir todas las posibles circunstancias y situaciones que puedan ocurrir. Se debe ejercer sentido común, precaución y cuidado cuando instale, efectúe mantenimiento o cuando use este electrodoméstico.

PELIGRO

A fin de reducir el riesgo de lesión o muerte, siga las precauciones básicas incluyendo las siguientes:

IMPORTANTE:

de los niños no han quedado relegados al pasado. Los refrigeradores desechados o abandonados son peligrosos "aunque sólo se dejen unos días". Si va a deshacerse de su refrigerador antiguo, por favor siga las siguientes instrucciones para ayudar a prevenir accidentes.

Antes de deshacerse de su refrigerador o congelador antiguo:

• Retire las puertas.

• Deje las bandejas en su lugar de modo que los niños no puedan entrar fácilmente.

Este electrodoméstico está equipado con un enchufe de tres clavijas con puesta a tierra como protección contra el posible peligro de choques eléctricos. Se debe enchufar en un tomacorriente puesto a tierra. Si sólo se dispone de un tomacorriente estándar para enchufe de dos clavijas, el cliente tiene la responsabilidad y obligación de reemplazarlo por un tomacorriente para enchufe de tres clavijas debidamente puesto a tierra. Por ningún motivo corte o retire la tercera clavija (puesta a tierra) del cordón eléctrico. No use un adaptador.

Cordón eléctrico con enchufe de

tres clavijas con puesta a tierra

Los problemas de atrapamiento y asfixia

Siempre póngase en contacto con su distribuidor, agente de servicio o fabricante si surgen problemas o situaciones que usted no comprenda.

Reconozca los Símbolos, Advertencias y Etiquetas de Seguridad

PELIGRO

PELIGRO – Riesgos inmediatos que CAUSARAN lesión personal grave o mortal.

ADVERTENCIA

ADVERTENCIA – Peligros o prácticas no seguras que PODRIAN causar lesión personal grave o mortal.

PRECAUCIÓN

PRECAUCIÓN – Peligros o prácticas no seguras que PODRIAN causar lesión personal menos grave o daños

materiales.

Tomacorriente mural del

tipo con puesta a tierra

Instrucciones Importantes sobre Seguridad

ADVERTENCIA

A fin de reducir el riesgo de incendio, choque eléctrico, lesión grave o mortal cuando use su refrigerador, siga estas precauciones básicas, incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el refrigerador.

2. Observe todos los códigos y reglamentos locales.

3. Asegúrese de seguir las instrucciones de puesta a tierra.

4. Consulte con un electricista calificado si no está seguro de que el electrodoméstico está puesto a tierra en forma correcta.

5. No use una tubería del gas para la puesta a tierra.

6. No use una tubería de agua fría para la puesta a tierra.

7. El refrigerador ha sido diseñado para funcionar con una fuente de energía eléctrica de 115 voltios, 15 amperios, 60 Hz.

8. No modifique el enchufe del cordón eléctrico. Si el enchufe no calza en el tomacorriente, pida a un electricista calificado que instale un tomacorriente apropiado.

9. No use un adaptador de dos clavijas, un cordón de extensión ni regletas protectoras de tomas múltiples.

10. No retire la etiqueta de advertencia del cordón eléctrico.

11. No manipule indebidamente los controles del refrigerador.

12. No repare ni reemplace ninguna pieza del refrigerador a menos que sea específicamente recomendado en la

Guía del Usuario o en las instrucciones para reparaciones que pueden ser efectuadas por el usuario. No intente hacer reparaciones si no comprende las instrucciones o si son demasiado complicadas para sus conocimientos.

13. Siempre desenchufe el refrigerador antes de intentar cualquier reparación. Desenchufe el cordón tomándolo del enchufe no tirando del cordón.

14. Instale el refrigerador de acuerdo con las instrucciones de instalación. Todas las conexiones para el agua, energía eléctrica y puesta a tierra deben cumplir con los códigos locales y ser realizadas por personal calificado cuando sea necesario.

15. Mantenga su refrigerador en buen estado. Si se golpea o deja caer se puede ocasionar daño o malfuncionamiento o escapes. Si ocurre daño, haga revisar el refrigerador por un técnico de servicio calificado.

16. Reemplace los cordones eléctricos que estén gastado y/o los enchufes sueltos.

17. Siempre lea y siga las instrucciones de conservación y del medio ambiente ideal recomendado por el fabricante para los alimentos que sean guardados en el refrigerador.

18. No haga funcionar su refrigerador en presencia de vapores explosivos.

19. Los niños no deben treparse, colgarse ni pararse en ninguna pieza del refrigerador.

20. Limpie los derrames o escapes de agua relacionados con la conexión del agua.

CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA

Instalación

Su refrigerador nuevo fue empacado cuidadosamente para el embarque. Retire y descarte la cinta y el empaque de las parrillas.

Ubicación

• Deje que el aire circule libremente a través de la rejilla inferior delantera.

• Instale el refrigerador en un lugar donde la temperatura ambiente no descenderá a menos de 13° C (55° F). Con temperaturas inferiores a 13° C (55° F), el refrigerador no funcionará con la suficiente frecuencia para mantener la temperatura correcta en el congelador.

• Deje un espacio mínimo de 1,5 cm (1,2") en ambos lados, arriba y detrás del refrigerador para facilitar la instalación. Si el refrigerador es colocado con el lado de la bisagra de la puerta contra una pared, es necesario dejar espacio adicional para que la puerta pueda abrirse más.

• Tenga cuidado al instalar el refrigerador sobre pisos de vinilo o madera para evitar que se marquen o dañen. Se puede utilizar un pedazo de madera contrachapada, una alfombra u otro material para proteger el piso mientras se instala el refrigerador.

Nivelado

A fin de realzar su aspecto y mantener su rendimiento, el refrigerador debe ser nivelado después de que sea colocado en su lugar definitivo.

• Ajuste los tornillos niveladores/de seguridad debajo de cada esquina delantera en la base del gabinete. Gire estos tornillos niveladores/de seguridad a la derecha para levantar la esquina del gabinete y a la izquierda para bajarla.

GIRE A LA DERECHA PARA SUBIR LA ESQUINA DEL GABINETE

GIRE A LA IZQUIERDA PARA BAJAR LA

Figura 2

ESQUINA DEL GABINETE

Rejilla Inferior Delantera

(modelos selectos)

La rejilla inferior delantera (modelos selectos) fue empacada dentro del refrigerador para el embarque y debe ser instalada una vez que el refrigerador haya sido nivelado.

Rejilla con ganchos:

• Para instalar, alinee los pasadores de resorte con las aberturas circulares en el gabinete y oprima cada extremo hasta que la rejilla encaje en su lugar.

• Para retirar este tipo de rejilla, sostenga ambos extremos y tire derecho hacia afuera.

Rejilla con tornillos:

• Use un destornillador Phillips para retirar los dos tornillos de cabeza Phillips situados en la base del refrigerador.

• Alinee la rejilla inferior con los agujeros de los tornillos (El lado recortado de la base de la rejilla se instala alrededor de la bisagra inferior de la puerta.)

• Asegure la rejilla inferior en su lugar reinstalando los tornillos Phillips en sus agujeros originales.

• Invierta estos pasos para retirar este tipo de rejilla inferior.

Sugerencias para ahorrar electricidad

• Coloque el refrigerador alejado de otros electrodomésticos que generen calor como la estufa o el lavavajillas, las rejillas de la calefacción y la luz solar directa.

Para

Para bajar

el gabinete

• Si el piso no está nivelado y es necesario levantar la parte trasera del gabinete, sugerimos que coloque las ruedas traseras sobre un pedazo de madera contrachapada u otro material que sirva para acuñar.

• Los modelos de refrigerador que cuentan con ruedas ajustables pueden ser nivelados retirando la rejilla inferior y ajustando las ruedas con una llave de destornillador. (Vea la Figura 2).

levantar el

gabinete

⁄4” o con un

• Nivele el refrigerador y no obstruya la ventilación alrededor de la rejilla inferior delantera.

• Espere que los alimentos se enfríen ligeramente antes de colocarlos en el refrigerador o congelador.

• Tape los líquidos.

• Mantenga el congelador casi lleno para que escape menos aire frío al abrir la puerta. Cuando dos terceras partes del congelador estén llenas, coloque envases de leche de cartón a medio llenar con agua en el congelador.

• Limpie la humedad del exterior de los envases antes de colocarlos en el refrigerador.

• Evite abrir las puertas con demasiada frecuencia.

Instalación

ADVERTENCIA

Para evitar choque eléctrico que puede causar una lesión personal grave o mortal:

• Desenchufe el refrigerador antes de invertir las puertas.

Inversión de las puertas

Herramientas Necesarias:

• Llave de una sola boca de

• Destornillador Phillips

• Espátula

• Llave de tubo y trinquete de Desenchufe el refrigerador.

1. Retire la tapa de la bisagra y déjela a un lado.

2. Usando una llave de tubo y trinquete de tornillos de la bisagra superior con una llave de tubo y trinquete y déjelos a un lado.

3. Levante con cuidado y retire la puerta del congelador (incluyendo la bisagra superior) de la bisagra central.

4. Usando una llave de tubo y trinquete de tornillos y la bisagra central de la parte superior de la puerta del refrigerador. Usando una espátula, saque los tapones de botón y colóquelos en el lado opuesto.

⁄16"

⁄16", retire los

14. Instale la bisagra central con los tornillos que retiró del lado opuesto y colóquelos usando una llave de

⁄16".

15. Coloque con cuidado la puerta del congelador sobre el brazo de la bisagra. Use el espaciador de espuma de la puerta para mantener el espacio.

Nota

• No descarte el espaciador de espuma de la puerta. Las puertas se asientan con el uso.

16. Inserte la bisagra superior en su lugar en la puerta del congelador e instale los tornillos con la llave de

Cerciórese de que todos los tornillos estén firmemente asegurados.

17. Instale a presión la tapa de la bisagra firmemente en su lugar.

18. Vuelva a colocar la rejilla inferior delantera. (ver pagina 43)

Recuerde enchufar su refrigerador y volver a programar los controles en el (los) ajuste(s) apropiado(s).

⁄16".

5. Levante con cuidado y retire la puerta del refrigerador.

6. Retire la rejilla inferior delantera y déjela a un lado. (ver página 43)

7. Usando una llave de tubo y trinquete de

⁄16", retire la

pala de la bisagra de la esquina inferior del refrigerador e instálela en el lado opuesto.

8. Retire la pala de la bisagra del lado inferior de la puerta del refrigerador y colóquela en el lado opuesto.

9. Usando una llave de tubo y trinquete de

⁄16", retire el

tope de puerta que se encuentra debajo de la puerta del congelador y fíjelo en el lado opuesto.

10. Usando una Espátula, retire el (los) tapón(es) situados en la parte superior de las puertas del congelador y del refrigerador y colóquelos en el lado opuesto.

11. Retire los tapones de los agujeros de los tornillos de la parte superior del gabinete y colóquelos en el lado opuesto.

12. Usando una llave de tubo y trinquete de

⁄16", retire las

arandelas y virgulitas del interior de la pala de la bisagra y colóquelas en el exterior de la pala de la bisagra.

13. Vuelva a colocar con cuidado la puerta del refrigerador en la pala de la bisagra en la esquina inferior.

Instalación

MANIJA

Nota: Se requiere un destornillador phillips

para la instalacion

Manija de la puerta del congelador

PASO 1

Fije con tornillo

PASO 2

Alinee la manija con el tornillo de instalacion

TORNILLO

MANIJA

PASO 3

Gire la manija

PASO 4

Fije el extremo inferior de la manija con dos tornillos

No apriete demasiado

TORNILLO

Manija de la puerta del refrigerador

PASO 1

Fije con tornillo

PASO 2

Alinee la manija con el tornillo de instalacion

MANIJA

TORNILLO

PASO 3

Empuje la manija hacia abajo

PASO 4

Fije el extremo superior de la manija con dos tornillos

No apriete demasiado

TORNILLO

Inversión de las manijas de las puertas

Para retirar las manijas, invierta los pasos anteriores. Voltee las manijas 180 grados e instálelas en las puertas opuestas.

Instalación

Conexión del Suministro de Agua

(modelos selectos)

ADVERTENCIA

Para evitar el riesgo de una lesión o la muerte, siga las precauciones básicas incluyendo las siguientes:

• Lea todas las instrucciones antes de instalar la máquina de hacer hielo.

• No intente la instalación si no comprende las instrucciones o si son demasiado complicadas para sus conocimientos.

• Observe todos los códigos y reglamentos locales.

• No repare la máquina de hacer hielo a menos que se recomiende específicamente en la Guía de Uso y Cuidado o en las instrucciones escritas sobre reparaciones por el usuario.

• Desconecte la energía eléctrica al refrigerador antes de instalar la máquina de hacer hielo.

• El daño causado por agua debido a una conexión inapropiada del agua puede causar crecimiento de moho/mildiú. Limpie los derrames o escapes inmediatamente.

PRECAUCIÓN

Para evitar daños materiales o posible lesión, siga las precauciones básicas incluyendo las siguientes:

• Consulte a un plomero para conectar la tubería de cobre de

hogar a fin de asegurar el cumplimiento de los códigos y reglamentos locales.

• Asegúrese de que la presión del agua hacia la válvula del agua sea entre 35 y 100 libras por pulgada cuadrada. Si se no instala un filtro de agua, la presión del agua hacia la válvula del agua sea 20 libras por pulgada cuadrada.

• No use una válvula autoperforante ni una válvula de asiento de pueden obstruir con el pasar del tiempo y causar escapes si se intenta repararlas.

• Apriete las tuercas a mano para evitar dañar las roscas. Termine de apretar las tuercas con pinzas y llaves. No las apriete demasiado.

• Espere entre 2 y 3 horas antes de colocar el refrigerador en su lugar definitivo a fin de verificar y corregir cualquier escape de agua. Vuelva a verificar si hay escapes después de 24 horas.

• Asegúrese de que la tubería de cobre debajo del manguito esté lisa y sin defectos. No vuelva a usar un manguito antiguo.

⁄4” de diám. ext. al sistema de tuberías del

⁄16”. Ambas reducen el flujo del agua, y se

Materiales Necesarios

• Tubería de cobre flexible de

• Válvula de cierre (requiere que se taladre un agujero de en la tubería de suministro del agua antes de instalar la válvula)

• Llave ajustable

• Llave de tuercas hexagonal de

⁄4” de diámetro exterior

⁄4”

Nota

• Agregue 8’ al largo necesario de la tubería para llegar al suministro del agua a fin de crear un bucle de servicio.

1. Haga el bucle de servicio (por lo menos de 2 pies de diámetro) con la tubería de cobre. Evite que la tubería quede torcida cuando la enrolle para formar el bucle.

2. Retire la tapa de plástico del orificio de admisión de la válvula del agua.

3. Coloque la tuerca de latón (A) y el manguito (B) en el extremo de la tubería de cobre como se muestra en la ilustración. Recuerde: No use un manguito antiguo.

4. Coloque el extremo de la tubería de cobre en el orificio de admisión de la válvula del agua. Dele una leve forma a la tubería. Evite torcerla - a fin de que llegue directamente al orificio de admisión.

5. Coloque la tuerca de latón en el manguito y atorníllela en el orificio de admisión. Apriete la tuerca con una llave.

IMPORTANTE: No apriete demasiado. Se pueden dañar las roscas.

6. Tire de la tubería para comprobar que la conexión esté firme. Conecte la tubería al marco con la abrazadera de la tubería del agua (C) y abra el suministro del agua. Verifique si hay escapes y repárelos, si es necesario. Continúe observando la conexión del suministro del agua durante dos a tres horas antes de mover el refrigerador a su lugar definitivo.

7. Supervise la conexión del agua durante 24 horas. Repare los escapes, si es necesario.

2 pies de diámetro

Controles de la Temperatura

COLDEST COLD

En algunos modelos, el control del refrigerador se encuentra en la parte superior del refrigerador y el control del congelador en la parte trasera del congelador como se muestra abajo:

AJUSTE INICIAL

CONTROL DEL CONGELADOR

En otros modelos, ambos controles están ubicados en la parte superior del interior del refrigerador como se muestra abajo.

Ajustes Iniciales

• El control del refrigerador tiene ajustes que van desde el 1 (frío) hasta el 7 (más frío). Coloque inicialmente este control en el ajuste 4.

• El control del congelador, cuando se encuentra en la parte trasera del congelador, tiene ajustes que van desde 'cold' (frío) hasta 'coldest' (más frío). Coloque inicialmente este control en el ajuste medio.

• Cuando el control del congelador se encuentra en la parte superior del refrigerador, el mismo cuenta con ajustes que van desde el 1 (frío) hasta el 7 (más frío). Coloque inicialmente este control en el ajuste 4.

Nota

• Su refrigerador funcionará continuamente por varias horas cuando lo ponga en marcha por primera vez. Esto es normal.

• Deje funcionar el refrigerador por lo menos cuatro horas antes de colocar los alimentos.

• Espere 24 horas para que la temperatura se estabilice antes de reajustar.

• Cualquier cambio en uno de los controles afectará la temperatura del otro compartimiento.

GUIA DE CONTROL DE LA TEMPERATURA

Compartimiento del refrigerador demasiado tibio

Compartimiento del refrigerador demasiado frío

Congelador demasiado tibio

Congelador demasiado frío

Para APAGAR el refrigerador

* Al girar el control del refrigerador a la posición "OFF" se

detiene el enfriamiento en ambos compartimientos. Sin embargo, no se corta la electricidad al refrigerador.

Coloque el control del refrigerador en el siguiente ajuste más frío.

Coloque el control del refrigerador en el siguiente ajuste menos frío.

Coloque el control del congelador en el siguiente ajuste más frío.

Coloque el control del congelador en el siguiente ajuste menos frío.

Coloque el control del refrigerador en "OFF" (Apagado).*

Descongelación Automática

Su refrigerador ha sido diseñado para descongelarse automáticamente.

Nota

• Durante el ciclo automático de descongelación, puede observarse un resplandor/reflejo rojo en los orificios de ventilación en la pared posterior del compartimiento del congelador y oírse el sonido de gotas de agua cuando entran en contacto con el calentador de descongelación. Esto es normal durante el ciclo de descongelación.

Ajuste de los Controles de la Temperatura

• Si después de 24 horas de colocar los alimentos observa que uno o ambos compartimientos deberían estar más fríos o más calientes, ajuste el (los) control(es) según se indica en la tabla siguiente.

• Con la excepción de cuando se pone en funcionamiento el refrigerador por primera vez, no cambie ninguno de los controles más de un número a la vez.

Superficies Calientes del Gabinete

A veces, la parte delantera del gabinete del refrigerador puede sentirse caliente al tacto. Esta es una situación normal que ayuda a prevenir la condensación de la humedad en el gabinete. Esta condición será más notoria cuando el refrigerador se pone en marcha por primera vez, durante tiempo caluroso y después de abrir la puerta de manera excesiva o prolongada.

Vista del Interior

Compartimiento del Refrigerador

Parrillas

(el estilo puede variar)

En los compartimientos de la puerta se pueden colocar una variedad de tamaños y formas de envases.

Desmontaje:

PRECAUCIÓN

A fin de evitar una lesión personal o daños personales:

• Nunca intente ajustar una parrilla que tenga alimentos sobre ella.

• Cerciórese de que la parrilla esté firme antes de colocar artículos sobre ella.

• Manipule con cuidado las bandejas de vidrio. Las bandejas se pueden quebrar repentinamente si son melladas, rayadas o expuestas a cambios repentinos de temperatura.

Los modelos selectos cuentan con bandejas de metal o de vidrio de todo el ancho apoyadas sobre rieles moldeados en las paredes del interior del refrigerador.

Para ajustar una bandeja de todo el ancho:

• Sujete cada lado de la bandeja.

• Tire de la bandeja hacia adelante aproximadamente 2,5 cm (1").

• A la vez que apoya la bandeja por debajo, levántela y retírela.

• Inserte la bandeja en la posición alterna deseada.

Las bandejas en otros modelos se enganchan en los rieles de soporte que se encuentran en la pared trasera del interior del refrigerador.

Para retirar la bandeja:

• Incline ligeramente hacia arriba la parte delantera de la bandeja, levante la parte trasera y tire de la bandeja derecho hacia afuera para sacarla.

Para bloquear la bandeja en una posición diferente:

• Levante el borde delantero de la bandeja.

• Inserte los ganchos en las aberturas deseadas en el marco y deje que la bandeja se asiente en su posición.

• Asegúrese de que la bandeja esté correctamente asegurada en la parte trasera.

• En algunos modelos, el borde exterior de la bandeja descansa sobre rieles moldeados en el costado del interior del refrigerador.

• Sujete cada extremo del compartimiento de la puerta.

• Levante el compartimiento y retírelo.

Reinstalación:

• Sujetando cada extremos del compartimiento, deslícelo hacia adentro y hacia abajo.

• Oprima la parte central interior del compartimiento para que entre a presión en su lugar.

Los

cajones de las verduras ofrecen espacio para guardar

fruta y verduras. Algunos de estos cajones están equipados con controles deslizables de humedad.

Para guardar frutas, deslice el control (modelos selectos) a la izquierda a fin de proporcionar menos humedad en el cajón.

Para guardar verduras, deslice el control (modelos selectos) a

la derecha para proporcionar más humedad en el cajón.

Para obtener mejores resultados, mantenga los cajones de las verduras herméticamente cerrados

Desmontaje:

• Tire del cajón de las verduras hacia afuera hasta el tope.

• Incline levemente el cajón hacia arriba y retírelo.

Reinstalación:

• Teniendo el cajón ligeramente inclinado hacia arriba,

alinéelo en los rieles y deslícelo hacia adentro.

parte superior del cajón de las verduras sirve como la

bandeja inferior del refrigerador.

Desmontaje:

• Retire el cajón de las verduras.

• Levante levemente la parte delantera de la bandeja.

• Apoyando la bandeja por el lado inferior, levántela y retírela del gabinete.

Reinstalación:

• Teniendo la parte delantera de la bandeja ligeramente inclinada hacia arriba, insértela con cuidado de vuelta en el gabinete.

• Coloque la parte trasera y los costados de la bandeja en los soportes y deje que se asiente en su lugar.

Vista del Interior

Soporte para Latas (modelos selectos)

El Soporte para Latas se desliza hacia afuera desde la parte inferior de una bandeja. El mismo puede sostener hasta 12 latas de 12 oz (355 ml).

Para retirar el soporte:

• Tire del soporte hacia afuera hasta extenderlo completamente. Levante el borde delantero del soporte y tire derecho hacia afuera.

Para instalar el soporte:

• Inserte el soporte en los rieles del marco y empújelo hacia atrás.

Retenedor/Soporte de Botellas Altas

(modelos selectos)

El Retenedor de Botellas Altas evita que las botellas altas se caigan hacia adelante. El retenedor se puede colocar sobre cualquier compartimiento de la puerta.

levántelo para sacarlo. En los modelos selectos, este compartimiento puede ser instalado en el lado izquierdo o derecho de la puerta.

Compartimiento del Congelador

PRECAUCIÓN

A fin de evitar una lesión personal o daños personales:

• Nunca intente ajustar una parrilla que tenga alimentos sobre ella.

• Cerciórese de que la parrilla esté firme antes de colocar artículos sobre ella.

Algunos refrigeradores tienen una parrilla de todo el ancho en el compartimiento del congelador. Esta parrilla puede ser cambiada de posición para acomodar una variedad de alimentos congelados.

Para cambiar de posición la parrilla:

• Deslice la parrilla hacia la izquierda.

• Retire las barras de soporte izquierdas de las cavidades murales.

• Coloque la parrilla en la posición alterna deseada.

Soporte instalado en el retenedor de botellas altas

mantiene las botellas y otros envases en su lugar cuando se abre o cierra la puerta. Ajuste el soporte deslizándolo de un lado a otro. Los modelos selectos también cuentan con este tipo de soporte en el compartimiento mismo.

Bandeja para Huevos con Manija (el estilo

puede variar/modelos selectos)

La Bandeja para Huevos con Manija

una docena de huevos. La misma puede ser retirada para llevar los huevos al área de trabajo o para limpiarla.

tiene capacidad para más de

Compartimiento de Productos Lácteos

El Compartimiento de Productos Lácteos está cubierto y fue diseñado para

almacenar alimentos para untar tales como la mantequilla o margarina.

Para usar este compartimiento, simplemente levante la tapa para guardar o sacar los artículos. Este compartimiento se puede retirar para facilitar su limpieza. Gire la tapa para abrirla. Sostenga el compartimiento desde la parte inferior y

La Cesta Deslizante del Congelador (modelos selectos) se encuentra en el interior del congelador. Esta cesta proporciona un área de almacenamiento conveniente y un fácil acceso a los artículos guardados en la parte trasera del congelador. Deslice la cesta hacia afuera para alcanzar o guardar alimentos congelados.

Para retirar la cesta:

• Tire de la cesta hasta que se detenga.

• Levántela y tire de ella hacia afuera.

Para volver a instalar la cesta, invierta el procedimiento de remoción.

Cesta Elevable del Congelador (modelos selectos) se

encuentra en la bandeja inferior de la puerta del congelador. Esta área proporciona espacio de almacenamiento para alimentos congelados que tienden a moverse o deslizarse (tales como las bolsas de verduras).

Fabricación de Hielo

OFF

100

ICE

LEVEL

ICE LEVEL

100

ICE

LEVEL

ICE

LEVEL

100

Bandejas de Cubos de Hielo

Algunos modelos selectos están equipados con bandejas de cubos de hielo. Para sacar los cubos de la bandeja, colóquela invertida sobre un contenedor y tuerza ambos extremos.

Máquina Automática de Hacer Hielo

(opcional)

Nota

• Las guías de consumo de energía que se adhieren en el refrigerador al momento de la compra, no incluyen el uso de energía de la máquina de hacer hielo opcional.

Algunos modelos selectos fabrican hielo automáticamente. El número del kit para fabricar hielo apropiado para instalar en estos modelos, se encuentra en la placa de datos. El juego contiene las instrucciones de instalación y las instrucciones para la conexión del agua.

Otros modelos incluyen una máquina de hacer hielo instalada en la fábrica.

Conecte la máquina de hacer hielo al suministro de agua según las instrucciones provistas por separado con la máquina de hacer hielo.

máquina de hacer hielo es necesario que haya flujo apropiado del agua y que el refrigerador esté nivelado.

Después de que el refrigerador haya sido conectado al suministro de agua, mueva el brazo sensor hacia abajo. La máquina de hacer hielo se llenará con agua cuando el congelador alcance la temperatura correcta.

Algunas máquinas de hacer hielo están equipadas con un brazo sensor ajustable que permite regular la cantidad de hielo en el depósito de almacenamiento del hielo para aquellas oportunidades en que se necesita menos hielo.

Para ajustar la cantidad de hielo producida: (modelos selectos) Gire la manecilla de alambre para proporcionar el nivel deseado de producción de hielo. El ajuste 100% proporciona una producción de hielo máxima.

• Pueden transcurrir de 8 a 12 horas antes de que la máquina de hacer hielo comience a producir cubos de hielo utilizables. Los primeros dos lotes probablemente contendrán cubos muy pequeños o de forma irregular debido al aire que puede haber en la tubería de suministro de agua.

• El lote inicial también puede contener impurezas provenientes de la tubería nueva del suministro de agua. Por lo tanto, es preferible descartar todos los cubos de los primeros dos o tres lotes.

Para un rendimiento óptimo de la

Manecilla

de Alambre

Brazo

Sensor

• Cuando los cubos de hielo son expulsados es normal que varios cubos salgan unidos. Se podrán separar fácilmente. La máquina de hacer hielo continuará haciendo hielo hasta que la cantidad de cubos de hielo producida levante el brazo sensor y apague la máquina.

• Se pueden oír ciertos ruidos cuando se está fabricando el hielo. El motor puede hacer un leve zumbido, los cubos sonarán al caer sobre la bandeja vacía y la llave de agua puede emitir un chasquido o zumbido de vez en cuando.

• Si el hielo no se usa con frecuencia, los cubos se opacarán, disminuirán de tamaño, se pegarán y adquirirán mal sabor. Vacíe el depósito de hielo periódicamente y límpielo con agua tibia. Cerciórese de secar bien el depósito antes de volver a colocarlo en su lugar.

• Para sacar el depósito del hielo, tire de él hacia adelante, alejándolo de la máquina de hacer hielo. Para evitar que la máquina produzca cubos cuando el recipiente haya sido quitado, apague la máquina levantando el brazo sensor.

• Para volver a colocar el depósito del hielo, invierta el procedimiento anterior. Ponga en marcha la máquina de hacer hielo bajando el brazo sensor.

• No se deben colocar bebidas ni alimentos en el depósito del hielo para enfriarlos rápidamente. Estos artículos pueden bloquear el brazo sensor, afectando el funcionamiento de la máquina de fabricar hielo.

• Cuando el suministro de agua vaya a ser interrumpido por varias horas, apague la máquina de hacer hielo levantando la manecilla.

ADVERTENCIA

A fin de evitar una lesión personal o daños personales:

• No introduzca los dedos o la mano en el mecanismo automático de hacer hielo mientras el refrigerador esté enchufado. Esto le protegerá contra posibles lesiones y también evitará interferencia con las piezas móviles del mecanismo eyector y del calentador que expulsa los cubos.

• En raras ocasiones, los cubos de hielo pueden salir descoloridos, mostrando generalmente un color azul verdoso. La causa de esta rara decoloración es una combinación de factores tales como ciertas características del agua local, la plomería de la casa y la acumulación de sales de cobre en la tubería inactiva de suministro de agua que abastece a la máquina de hacer hielo. El consumo continuo de los cubos descoloridos puede ser nocivo para la salud. Si observa la mencionada descoloración, descarte los cubos de hielo y póngase en contacto con su Distribuidor para comprar e instalar un filtro en la tubería del agua.

• El daño causado por agua debido a una conexión inapropiada del agua puede causar crecimiento de moho/mildiú.

Sugerencias para Conservar los Alimentos

Conservación de Alimentos Frescos

• La temperatura del compartimiento de alimentos frescos del refrigerador se debe mantener entre 1° C (34° F) y 4° C (40° F). La temperatura ideal es de 3° C (37° F). Para verificar la temperatura, coloque un termómetro para electrodomésticos en un vaso de agua en el centro del refrigerador. Espere 24 horas antes de verificar la temperatura. Si la temperatura es superior a 4° C (40° F) ajuste los controles según se explica en la página 47.

• Evite sobrecargar las bandejas del refrigerador pues esto reduce la circulación de aire alrededor de los alimentos y ocasiona enfriamiento irregular.

Frutas y Verduras

• El cajón de las verduras retiene la humedad para ayudar a preservar la frescura de las frutas y verduras por períodos más prolongados (ver página 48).

• Clasifique las frutas y verduras antes de guardarlas y consuma primero las que se encuentren maduras o magulladas. Descarte aquellas que muestren señales de descomposición.

• Siempre envuelva los alimentos que despiden olor tales como cebollas y repollo de modo que el olor no se transfiera a otros alimentos.

• Aunque las verduras necesitan cierta cantidad de humedad para retener la frescura, demasiada humedad puede acortar el tiempo de conservación (especialmente las verduras con hojas). Seque bien las verduras antes de guardarlas.

Carnes y Quesos

• La carne cruda y de ave debe envolverse muy bien para que no ocurran derrames ni contaminación de otros alimentos o superficies.

• A veces se puede formar un moho en la superficie de los quesos duros (Suizo, Cheddar y Parmesano). Corte por lo menos 2,5 cm (1") alrededor y debajo del área afectada. Mantenga el cuchillo o instrumento cortante alejado del moho.

No trate de conservar las rodajas individuales de queso, el queso cremoso, el requesón, la crema, nata cortada o yogur cuando tengan señales de moho.

Productos Lácteos

• La mayoría de los productos lácteos como la leche, yogur, nata cortada y requesón muestran la fecha de vencimiento

en sus envases para asegurar su correcta duración. Guarde estos alimentos en los envases originales y refrigérelos inmediatamente después de comprarlos y después de cada uso.

Conservación de Alimentos Congelados

• El compartimiento del congelador de un refrigerador debe ser mantenido aproximadamente a -18° C (0° F). Para verificar la temperatura, coloque un termómetro para electrodomésticos entre los paquetes congelados y espere 24 horas antes de verificarla. Si la temperatura es superior a -18° C (0° F), ajuste el control como se indica en la página 47.

• El congelador funcionará más eficazmente si se ocupa por lo menos dos tercios de su capacidad.

Envoltura de los Alimentos para su Congelación

• Para reducir la deshidratación y el deterioro de la calidad, use papel de aluminio, envoltura para alimentos congelados, bolsas especiales para alimentos congelados o envases herméticamente cerrados. Extraiga la mayor cantidad posible de aire del paquete y asegúrese de que esté bien sellado. El aire atrapado puede resecar, cambiar de color o dar mal sabor (quemadura de congelación) a los alimentos.

• Envuelva bien las carnes frescas y de ave con envoltura especial para alimentos congelados antes de guardarlas.

•

No congele nuevamente la carne que se haya descongelado completamente.

Colocación de los Alimentos en el Congelador

• Evite guardar demasiados alimentos tibios en el congelador de una sola vez. Esto sobrecarga el congelador, reduce la velocidad de congelación y puede elevar la temperatura de los alimentos congelados.

• Deje un espacio entre los paquetes de manera que el aire pueda circular libremente para que los alimentos se congelen lo más rápido posible.

• Evite guardar alimentos difíciles de congelar tal como helados y jugo de naranja concentrado en los compartimientos de la puerta del congelador. Es preferible guardar estos alimentos en el interior del congelador donde la temperatura fluctúa menos al abrir la puerta.

Sugerencias para Conservar los Alimentos

Tabla de Conservación de los Alimentos

Los tiempos de conservación son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de almacenamiento y la calidad del alimento cuando fue comprado.

ALIMENTOS PRODUCTOS LACTEOS

Mantequilla Leche y crema

Queso en crema, queso en pasta y alimentos de queso

Requesón

Nata cortada Queso duro

(Suizo, Cheddar y Parmesano)

HUEVOS

Huevos enteros

Claras o yemas restantes

FRUTAS

Manzanas

Plátanos

Peras, ciruelas, aguacate Fresas, cerezas, damascos Uvas Frutas ácidas

Piña, en trozos

VERDURAS

Espárragos

Repollitos de Bruselas, brócoli, coliflor, chícharos, frijoles, cebollas, pimientos

Repollo, apio

Zanahorias, pastinaca, betarraga y nabos

Lechuga

REFRIGERADOR

1 mes

1 semana

1 a 2 semanas

3 a 5 días

10 días

1 a 2 meses

3 semanas

2 a 4 días

1 mes

2 a 4 días

3 a 4 días 2 a 3 días 3 a 5 días

1 a 2 semanas

2 a 3 días

1 a 2 días

3 a 5 días

1 a 2 semanas

7 a 10 días

CONGELADOR

6 a 9 meses

No se recomienda

4 a 6 meses

Puede quedar migajoso

No se recomienda

9 a 12 meses

8 meses (cocinadas)

6 meses

(enteros/pelados)

No se recomienda

6 meses

1 mes (enteras)

No se recomienda

6 a 12 meses

8 a 10 meses

10 a 12 meses

8 a 10 meses

No se recomienda

SUGERENCIAS PARA LA CONSERVACION

Envuelva bien o cubra. Verifique la fecha del envase. Cierre firmemente.

No vuelva a colocar las porciones no usadas en el envase original. No congele la crema a menos que sea batida.

Envuelva bien.

Guarde en el envase original. Verifique la fecha del envase.

Envuelva bien. Recorte cualquier moho.

Refrigere colocando los extremos pequeños hacia abajo.

Por cada taza de yemas que se desee congelar, agregue 1 cucharadita de azúcar si se van a usar en dulces o una cucharadita de sal si es para platillos no dulces.

También se pueden guardar manzanas verdes o duras a una temperatura de 16 a 21° C (60 a 70° F).

Madúrelas a temperatura ambiente antes de ser refrigeradas. Los plátanos y los aguacates se obscurecen cuando son refrigerados.

También se pueden refrigerar a 16 - 21° C (60 a 70° F). Si se refrigeran, guárdelas sin cubrirlas.

No madurarán después de la compra. Use rápidamente.

No lave antes de refrigerar. Guarde en el cajón de las verduras.

Envuelva los alimentos que producen olor. Deje los chícharos en las vainas.

Envuelva los alimentos que producen olor y refrigere en el cajón de las verduras.

Retire los tallos verdes. Envuelva los alimentos que producen olor y refrigere en el cajón de las verduras.

Sugerencias para Conservar los Alimentos

ALIMENTOS AVES Y PESCADO

Pollo y pavo, entero Pollo y pavo, presas Pescado

CARNES

Tocino Res o cordero, molida

Res o ternera, asada y bistec Jamón, completamente cocido,

entero mitad rebanadas

Fiambres

Cerdo, asado Cerdo, chuletas Salchichas, molidas Salchichas, ahumadas Ternera Salchichas

REFRIGERADOR

1 a 2 días 1 a 2 días 1 a 2 días

7 días

1 a 2 días

3 a 5 días

7 días 5 días 3 días

3 a 5 días

3 a 5 días 3 a 5 días 1 a 2 días

7 días

3 a 5 días

7 días

CONGELADOR

12 meses

9 meses

2 a 6 meses

1 mes

3 a 4 meses

6 a 9 meses

1 a 2 meses 1 a 2 meses 1 a 2 meses 1 a 2 meses

4 a 6 meses

4 meses 1 a 2 meses 1 a 2 meses 4 a 6 meses

1 mes

SUGERENCIAS PARA LA CONSERVACION

Mantenga en el envase original para refrigeración. Coloque en el compartimiento de la carne y queso. Cuando congele por más de 2 semanas, envuelva nuevamente con envoltura para congelador.

Las carnes frescas pueden ser guardadas en el envase original para su refrigeración.

Colóquelas en el compartimiento de la carne y queso. Cuando congele por más de 2 semanas, envuelva nuevamente con papel para congelador.

Los fiambres sin abrir envasados al vacío pueden ser guardados durante 2 semanas en el compartimiento de la carne y queso.

Las carnes procesadas deben ser bien envueltas y guardadas en el compartimiento de la carne y queso.

Fuentes: Ministerio de Agricultura de los Estados Unidos; Instituto de Mercadotecnia de Alimentos;

Servicio de Extensión Cooperativa, Universidad Estatal de Iowa

Almacenamiento del Refrigerador

Vacaciones*

Si estará ausente durante un mes o menos, deje los controles en la posición normal.

Durante ausencias más prolongadas:

1. Retire todos los alimentos.

2. Apague la máquina de hacer hielo (si está instalada) y cierre la llave del suministro de agua al refrigerador.

3. Desenchufe el refrigerador.

4. Desagüe la tubería de llenado de la máquina de hacer hielo y seque bien la máquina.

* Si está usando una máquina de fabricar hielo, descártelos primeros dos o tres lotes de hielo cuando el refrigerador sea puesto

en funcionamiento nuevamente.

Cuidado y Limpieza

Consulte la tabla en la página siguiente para las instrucciones específicas de limpieza del refrigerador.

ADVERTENCIA

A fin de evitar choque eléctrico que puede causar una lesión personal grave o mortal:

5. Limpie y seque el refrigerador meticulosamente.

6. Deje las puertas abiertas para evitar malos olores.

ADVERTENCIA

El daño causado por agua debido a una conexión y desagüe inapropiado del agua puede causar crecimiento de moho/mildiú.

Mudanza*

Cuando se mude, siga las instrucciones descritas en la sección Vacaciones. Además, retire y empaque con cuidado todas las piezas que se pueden desmontar fácilmente. Transporte el refrigerador en posición vertical con las puertas cerradas y aseguradas con cinta adhesiva.

3. A fin de evitar un derrame accidental, desagüe cualquier agua de descongelación que se pueda haber acumulado en la bandeja de desagüe. Esta bandeja se encuentra detrás de la rejilla delantera inferior. Para retirar la bandeja, empuje hacia abajo ambos lados y deslícela hacia afuera.

4. Si su modelo está conectado a un suministro de agua para una máquina de hacer hielo automática, corte el agua antes de mover el refrigerador.

• Desenchufe el cordón eléctrico antes de la mudanza o de la limpieza del refrigerador.

• Desenchufe el cordón eléctrico antes de reemplazar el foco.

PRECAUCIÓN

A fin de evitar una lesión personal:

• Use guantes cuando cambia un foco para protegerlo contra posibles vidrios rotos.

Condensador 'No Clean'

Un condensador limpio significa rendimiento más eficaz del refrigerador. Gracias al diseño único del condensador 'No

Clean' del condensador para uso doméstico normal.

Algunos entornos pueden ser muy polvorientos o grasosos. En tales casos, el condensador se puede limpiar periódicamente para asegurar el máximo rendimiento.

, ya no hay necesidad de efectuar la limpieza rutinaria

Limpieza debajo del Refrigerador

1. Desenchufe el cordón eléctrico.

2. Levante los tornillos niveladores, si están enganchados (ver página 43).

5. Retire el refrigerador de la pared.

Reemplazo de un Foco

Siempre use un foco estándar de 40 watts. Interior del Refrigerador

El foco se encuentra debajo de la pared superior del interior del refrigerador.

• Quite la cubierta del foco (el algunos modelos).

• Destornille el foco y reemplácelo.

Interior del Congelador

La luz del refrigerador (modelos selectos) se encuentra en la pared trasera cerca de la esquina superior derecha.

Para retirar la tapa del foco:

• Sostenga la parte superior e inferior de la tapa del foco. Oprima hacia adentro las áreas de las lengüetas de instalación aplicando suficiente presión para desenganchar las lengüetas. Al mismo tiempo, gire la tapa hacia abajo y retírela.

• Desenrosque el foco y reemplácelo.

• Vuelva a colocar la tapa del foco girándola de nuevo a su lugar y enganchando las lengüetas en los agujeros correspondientes.

Cuidado y Limpieza

ADVERTENCIA

Para evitar choque eléctrico que puede causar una lesión personal grave o mortal, desenchufe el refrigerador antes de la limpieza. Enchúfelo después de la limpieza.

A fin de evitar una lesión personal o daños materiales, observe lo siguiente:

• No toque las superficies refrigeradas con las manos húmedas o mojadas pues pueden adherirse a las superficies metálicas frías.

• Antes de limpiar el congelador, espere a que se entibie.

• Deje que las parrillas de vidrio se entibien antes de sumergirlas en agua tibia.

Tabla de Limpieza del Refrigerador

PIEZA EXTERIOR DEL

REFRIGERADOR Rejilla inferior delantera

Condensador

Manijas de la puerta

Superficies metálicas pintadas: gabinetes, puertas

Bandeja de Desagüe del Agua de Descongelación.

Puertas de acero inoxidable (modelos selectos)

Acabado exterior de apariencia inoxidable

INTERIOR DEL REFRIGERADOR Y DEL CONGELADOR

Junta de la puerta

Bandejas de vidrio

Pared interior y revestimiento de la puerta

Cajones, depósitos, parrillas, etc.

* Los nombres de los productos son las marcas registradas de los respectivos fabricantes.

Detergente suave y agua tibia. Detergentes líquidos suaves en aerosol. Accesorio de la aspiradora.

Escobilla de Limpieza (Pieza No. 20001017). Disponible de su Distribuidor.

Detergente suave y agua tibia. Detergentes líquidos suaves en aerosol.

Detergente suave y agua tibia.

Limpieza leve: detergente suave y agua tibia.

Suciedad moderada: usar 'Bon Ami'*. Descoloraciones: Limpiador de

Acero Inoxidable 'Cameo'*.

Limpie con un paño o esponja limpia y suave y con detergente suave en agua tibia.

Bicarbonato y agua tibia. Detergente suave y agua tibia.

Detergente suave y agua tibia. Limpiavidrios. Detergentes líquidos suaves en aerosol.

Detergente suave y agua tibia. Bicarbonato y agua tibia.

Detergente suave y agua tibia.

Retire la rejilla inferior delantera (ver página 43).

No necesita limpiarlo a menos que esté ubicado en un lugar grasoso, polvoriento o muy transitado por animales domésticos (ver página 54).

Seque con un paño suave y limpio. Nunca limpie el refrigerador con un paño sucio o una toalla mojada. Estos pueden dejar residuos que pueden rayar o debilitar la pintura. No use esponjas de alambre, productos de limpieza en polvo, blanqueador o productos que contengan blanqueador. Estos productos pueden rayar y corroer el acabado de la pintura. No use cera en las piezas de plástico o de vinilo.

No es necesaria la limpieza periódica a menos que el medio ambiente sea muy húmedo o polvoriento. La bandeja debe ser desaguada y limpiada antes de mover el refrigerador (ver página 54).

Use un paño o una esponja suave. Siempre limpie siguiendo el grano del acero inoxidable. No use blanqueador con cloro ni un producto de limpieza que contenga blanqueador con cloro. Después de la limpieza, enjuague y seque. Para restaurar el brillo y quitar las vetas use el rociador para acero inoxidable 'Stainless Steel Magic Spray'* (Pieza No. 20000008).

No use limpiadores abrasivos o ásperos o limpiadores diseñados para acero inoxidable. Seque bien con un paño suave.

Use 1 o 2 cucharadas de bicarbonato por cada litro (cuarto de galón) de agua. Asegúrese de exprimir bien el paño o la esponja antes de limpiar alrededor de los controles, luces o piezas eléctricas.

El vidrio debe estar a la temperatura ambiente antes de sumergirlo en agua tibia. Nunca use agua caliente.

Vea las indicaciones anteriores para la solución de bicarbonato. No use productos de limpieza abrasivos, detergentes concentrados, blanqueadores, ceras de limpieza, solventes ni pulidores para limpiar el interior del refrigerador.

Seque esmeradamente. No los lave en el lavavajillas automático.

ATENCION

SUGERENCIAS Y ADVERTENCIAS

Localización y Solución de Averías

MAQUINA DE HACER HIELO: (Si la tiene) La máquina de hacer hielo ocasionalmente generará un sonido de golpeteo cuando los cubos de hielo caen en el depósito del hielo. Además también se puede oír el ruido del motor que empuja el hielo desde su bandeja antes de que caiga en el depósito. Estos son sonidos normales necesarios para la fabricación del hielo.

CONTRACCION Y EXPANSION DEL COMPARTIMIENTO DEL CONGELADOR: Puede ocurrir un

sonido como un estallido en el congelador cuando el refrigerador comienza a funcionar debido a la contracción o expansión de los materiales en el área del congelador.

FLUJO DEL REFRIGERANTE: El flujo del refrigerante en su refrigerador puede causar un sonido como borboteo o golpeteo cuando el refrigerador esté funcionando o justo después de que el refrigerador termina el ciclo. El refrigerante todavía está circulando en las tuberías.

SONIDOS DE LA CIRCULACION DEL AIRE: Tanto el ventilador del evaporador del congelador como el ventilador del condensador en la parte inferior del gabinete crearán sonidos de circulación del aire. El ventilador del evaporador está circulando el aire frío a través del compartimiento del refrigerador y congelador. El ventilador del condensador está extrayendo el calor generado cuando el gabinete es enfriado.

VALVU LA DEL AGUA (Si la tiene): Se puede detectar un zumbido en la parte trasera del refrigerador cuando el distribuidor del hielo requiere que la válvula de agua se abra para llenar la bandeja de la máquina de fabricar hielo. Después de que el hielo sale, puede oírse el ruido de agua que gotea cuando las bandejas están siendo llenadas.

NIVELADO DEL GABINETE: Un gabinete que no esté nivelado puede causar sonidos vibratorios o golpeteo. Esto puede solucionarse ajustando los tornillos o ruedecillas niveladoras en forma correcta.

COMPRESOR: Para que un refrigerador nuevo funcione más eficientemente, el sistema de refrigeración puede funcionar por un tiempo más prolongado para conservar los alimentos a la temperatura deseada para su frescura. Este nuevo compresor de alta eficiencia puede funcionar por períodos más largos y generar sonidos tales como un zumbido agudo o un sonido pulsante.

que no se descongelan tienen un

temporizador de descongelaci

que produce un chasquido cuando

el refrigerador comienza o termina

un ciclo de descongelaci

TEMPORIZADOR DE DESCON-GELACION: Los refrigeradores que no se descongelan tienen un temporizador de descongelación que produce un chasquido cuando el refrigerador comienza o termina un ciclo de descongelación.

CALENTADOR DE DESCONGELACION: Durante el

ciclo de descongelación automática, se puede escuchar un sonido como chisporroteo cuando las gotas de agua entran en contacto con el calentador de descongelación. Esto es un sonido normal que se escucha durante la descongelación.

Sonidos Normales de Funcionamiento

Las mejoras en el diseño de la refrigeración pueden producir sonidos en su nuevo refrigerador que son diferentes o que no existían en el modelo antiguo. Estas mejoras fueron hechas para crear un refrigerador que sea mejor para conservar los alimentos, que ahorre energía y que en general sea más silencioso. Debido a que los nuevos modelos funcionan más silenciosamente, ahora es posible detectar sonidos que estaban presentes en los modelos más antiguos pero que pasaban inadvertidos debido a los niveles de ruido más altos. Muchos de estos sonidos son normales. Por favor tome nota de que las superficies adyacentes a un refrigerador, tales como las paredes, los pisos y la estantería pueden a veces aumentar el nivel de estos sonidos. A continuación se indican algunos de los sonidos normales que pueden estar presentes en un refrigerador nuevo.

Localización y Solución de Averías

Consulte primero esta tabla de sugerencias para la solución de averías…posiblemente no sea necesario solicitar servicio.

PROBLEMA

No funciona

Funciona durante mucho tiempo, con demasiada frecuencia

La luz no trabaja

CAUSAS POSIBLES

El cordón eléctrico no está enchufado. El tomacorriente no tiene electricidad. Control del refrigerador está en la posición

"OFF" (Apagado). El refrigerador está en descongelación

automática. Temperatura ambiente inferior a 13° C (55°

F). Los ciclos de los refrigeradores modernos

son más frecuentes para mantener temperaturas uniformes.

Esto es normal cuando el refrigerador es nuevo o ha sido recientemente instalado.

La puerta se abre durante períodos prolongados o con mucha frecuencia.

La puerta no queda bien cerrada. La rejilla inferior delantera está bloqueada.

El foco se quemó.

SOLUCION

Enchufe el refrigerador en el tomacorriente. Reemplace el fusible, vuelva a reponer el disyuntor. Ajuste el control en el compartimiento del refrigerador (ver

página 47). Espere 25 minutos para que el ciclo de descongelación

termine. Vuelva a ubicar el refrigerador en un clima apropiado (ver

Instalación en la página 43).

Espere 24 horas hasta que se enfríe completamente (ver Controles de la Temperatura en la página 47).

Esto es normal. Disminuya las aperturas de la puerta.

Verifique para ver si algo está evitando que la puerta se cierre. Desbloquee para que el aire tibio salga del refrigerador.

Desenchufe el refrigerador y cambie el foco (ver página 54).

FUNCIONAMIENTO GENERALRUIDOTEMPERATURA

Resplandor visible en los respiraderos del congelador

Aire tibio proveniente de la parte inferior del gabinete

El gabinete vibra

Olor en el gabinete

Ruidos, sonidos y vibraciones

El congelador, refrigerador demasiado tibios

Congelador, refrigerador está demasiado fríos

No llega energía eléctrica al refrigerador.

La aparición de un brillo o reflejo rojo es normal durante el ciclo de descongelación.

Este es flujo de aire normal para la circulación del condensador.

El gabinete no está nivelado. El suelo es débil.

Los alimentos que producen olores no están tapados.

Ruido normal. El gabinete no está nivelado. Control ajustado a una temperatura

demasiado tibia. Aperturas prolongadas de la puerta.

La temperatura ambiente es inferior a 13° C (55° F).

Los productos con alto contenido de azúcar pueden que no se endurezcan completamente cuando están congelados.

El control está en un ajuste demasiado frío.

Verifique si el cordón eléctrico está bien enchufado.

Nivele el gabinete (ver página 43).

Cubra o envuelva los alimentos que produzcan olor. Limpie el gabinete.

Sonidos Normales de Funcionamiento (página 56).

Ver Nivele el gabinete (ver página 43). Ajuste el control de la temperatura (ver página 47).

Reduzca la frecuencia de apertura de la puerta.

Refrigerador no funcionará lo suficiente como para mantener la temperatura apropiada.

Ajuste el control de la temperatura (ver página 47).

Localización y Solución de Averías

PROBLEMA

La máquina de hacer hielo automática no funciona

Los cubos de hielo tienen olor/sabor

HIELOHUMEDAD

Los cubos de hielo se pegan en la bandeja

Los cubos de hielo se evaporan

Humedad en la superficie del gabinete entre las puertas

Humedad en las paredes interiores del refrigerador o en el cajón de las verduras

Los alimentos se secan

Humedad excesiva en el cajón de las verduras

CAUSAS POSIBLES

El brazo sensor está en posición hacia arriba.

El gabinete no está nivelado. El suministro de agua no está conectado o

está obstruido. El congelador está demasiado tibio.

Cubos de hielo añejos.

Mala calidad del agua.

Olor/sabor transmitido de los alimentos al hielo.

Residuo de minerales en el agua.

Uso limitado del hielo.

Es común durante períodos de alta humedad.

Tiempo húmedo caliente. Aperturas prolongadas o muy frecuentes

de la puerta. La puerta no está cerrada en forma

correcta. Los alimentos no envueltos en forma

correcta. El cajón de las verduras no está bien

cerrado. Los controles de la temperatura están en

un ajuste muy frío. Los paquetes no están envueltos o

sellados en forma correcta. Tiempo húmedo, caliente. El control deslizante de humedad en el

cajón de las verduras necesita ser ajustado.

Los productos frescos estaban demasiado húmedos antes de guardarlos.

Los alimentos no fueron guardados en forma apropiada.

SOLUCION

Baje el brazo sensor a la posición "ON" (Encendido).

Nivele el refrigerador (ver página 43). Conecte el suministro de agua o retire las obstrucciones.

Ajuste el control de la temperatura del congelador (ver página 47).

Descártelos; los cubos de hielo pueden absorber olores que afectan también el sabor.

Póngase en contacto con la compañía de tratamiento de agua de su localidad.

Envuelva bien los alimentos.

Limpie las bandejas con un paño humedecido en vinagre hasta que queden limpias.

Descarte los cubos de hielo añejos.

Normal. Reduzca las aperturas de la puerta.

Verifique si existe algo que evite que la puerta se cierre.

Envuelva o cubra bien todos los alimentos.

Cierre bien el cajón de las verduras.

Ajuste los controles de la temperatura (ver página 47).

Envuelva o cubra bien todos los alimentos.

Reduzca las aperturas de la puerta. Deslice el control al ajuste "Fruit" (Fruta) para permitir que

salga más humedad del cajón.

No lave los productos antes de refrigerarlos. Lave los productos frescos justo antes de usarlos.

Guarde las verduras con hojas en forma suelta en una bolsa de plástico cerrada. Guarde los productos que tienen cáscara (por ej. manzanas, naranjas, peras, uvas, pepinos, etc.) en una bolsa ventilada o sin envolver en el cajón. Guarde los hongos y frutillas en sus cartones o cajas ventiladas originales, no en bolsas plásticas.

Notes / Remarques / Notas

Garantía y servicio

Garantía

Garantía limitada de un año – Piezas y mano de obra

Durante un (1) año a partir de la fecha original de compra al detal, se reparará o reemplazará gratuitamente cualquier pieza que falle durante el uso normal en el hogar.

Residentes Canadienses

Las garantías anteriores cubren solamente aquellos electrodomésticos instalados en Canadá que han sido certificados o aprobados por las agencias de prueba correspondientes para cumplimiento con la Norma Nacional de Canadá a menos que el electrodoméstico haya sido traído a Canadá desde los EE.UU. debido a un cambio de residencia.

Las garantías específicas expresadas anteriormente son las UNICAS garantías provistas por el fabricante. Estas garantías le otorgan derechos legales específicos y usted puede tener además otros derechos que varían de un estado a otro.

LA ÚNICA Y EXCLUSIVA SOLUCIÓN PARA EL CLIENTE BAJO ESTA GARANTÍA LIMITADA ES LA REPARACIÓN DEL PRODUCTO SEGÚN SE INDICA AQUÍ. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O DE APTITUD PARA UN PROPÓSITO EN PARTICULAR ESTÁN LIMITADAS A UN AÑO O AL PERÍODO DE TIEMPO MÍNIMO PERMITIDO POR LA LEY. MAYTAG CORPORATION NO SERÁ RESPONSABLE DE DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES O LA LIMITACIÓN DE LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O APTITUD, POR LO QUE ESTAS EXCLUSIONES O LIMITACIONES PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Lo que no cubren estas garantías

1. Situaciones y daños resultantes de cualquiera de las siguientes situaciones:

a. Instalación, entrega o mantenimiento inapropiados. b. Cualquier reparación, modificación, alteración o ajuste no autorizados por

el fabricante o taller de servicio autorizado. c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos. d. Corriente, voltaje, suministro eléctrico o suministro de gas incorrectos. e. Ajuste inadecuado de cualquier

2. Las garantías quedan nulas si los números de serie originales han sido retirados, alterados o no se pueden determinar fácilmente.

3. Bombillas, filtros de agua y filtros de aire.

4. Los productos comprados para uso comercial o industrial.

5. El costo del servicio o llamada de servicio para:

a. Corregir errores de instalación. Para los productos que requieran

ventilación, se deben usar conductos de metal rígido. b. Instruir al usuario en el uso adecuado del producto. c. Transporte del electrodoméstico al establecimiento de servicio y de regreso.

6. Cualquier pérdida de alimentos debido a fallas del refrigerador o congelador.

7. Costos de viaje y transporte de servicio en áreas remotas.

8. Esta garantía no se aplica fuera de los Estados Unidos y Canadá. Póngase en contacto con su distribuidor para determinar si se aplica cualquier otra garantía.

9. Los daños consecuentes o incidentales sufridos por cualquier persona como resultado del incumplimiento de esta garantía. En algunos estados no se permite la exclusión o limitación de daños consecuentes o incidentales, por lo tanto la limitación o exclusión anterior puede no aplicarse en su caso.

Si necesita servicio

Primero revise la sección de localización y solución de averías en su guía de uso y cuidado o llame al distribuidor donde adquirió el electrodoméstico. También puede llamar a Maytag Services, LLC, Atención al cliente, al 1-800-688-9900 en EE.UU. y al 1-800-688-2002 en Canadá para ubicar a un agente de servicio calificado.

• Asegúrese de conservar el comprobante de compra para verificar el estado de la garantía. Consulte la sección sobre la GARANTÍA para mayor información sobre las responsabilidades del propietario para obtener servicio bajo la garantía.

• Si el distribuidor o la compañía de servicio no pueden resolver el problema, escriba a Maytag Services, LLC, Attn: CAIR®Center, P.O. Box 2370, Cleveland, TN 37320-2370 o llame al

1-800-688-2002 en Canadá.

• Las guías del propietario, manuales de servicio e información sobre las piezas pueden solicitarse a Maytag Services, LLC, Atención al cliente.

1-800-688-9900 en EE.UU. y al

Notas: Cuando llame o escriba acerca de un problema de servicio, por

favor incluya la siguiente información: a. Su nombre, dirección y número de teléfono;

b. Número de modelo y número de serie; c. Nombre y dirección de su distribuidor o técnico de servicio; d. Una descripción clara del problema que está experimentando; e. Comprobante de compra (recibo de compra).

Form No. F/12/05 Part No. 3013913010

Magic Chef ATB1830ARQ, ATB1830ARW, ATB1836ARB, ATB1836ARQ, ATB1836ARS Owner's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
