MadBoy REMIX-33 User manual
REMIX-33
DIGITAALINEN KARAOKEMIKSERI USB-AUDIOLIITÄNNÄLLÄ
POWER
REMIX-33
MUSIC MICROPHON ESKEY CONTRO L
VOL
MID TREBLE
BASS
AV1 AV2
SOURCE
SPDIF USB
KÄYTTÖOPAS
EFFECT
4
5
5
14 3 2
1
2 3 4 5
MIC 1
VOL EFFECT
MIC 2
VOL EFFECT MIC 1
MID TREBLE
BASS
MID TREBLE
BASS
DELAY TYPE
TONE /
REPEAT
3
2
6
7
1
MIC 2
WWW.MADBOY-AUDIO.COM
SUOMI
Turvaohjeet
VAROITUS: sähköiskuvaaran välttämiseksi,
älä avaa koteloa.
Laite ei sisällä mitään käyttäjän huollettavissa
olevia osia. Vain valtuutetun ammattilaisen on
lupa huoltaa laitetta.
Graafisten symbolien selitykset
Tasasivuisen kolmion sisällä olevan salaman tarkoitus on varoittaa
käyttäjää laitteen sisällä olevasta
vaarallisesta jännitteestä.
Tasasivuisen kolmion sisällä olevan huutomerkin tarkoitus on huomauttaa käyttäjää käyttöohjeiden
tärkeydestä laitetta käytettäessä.
VAROITUS
Tulipalo- tai sähköiskuvaaran pienentämiseksi,
älä altista tätä laiteta sateelle tai kosteudelle.
1. Lue ohjeet: lue kaikki turva- ja käyttöoh-
jeet ennen laitteen käyttöönottoa
2. Säilytä ohjeet: säilytä turva- ja käyttöoh-
jeet tulevaa tarvetta varten.
3. Huomioi varoitukset: huomioi kaikki lait-
teeseen merkityt ja käyttöohjeessa olevat
varoitukset.
4. Noudata ohjeita: noudata kaikkia käyttöä
koskevia ohjeita.
5. Lisälaitteet: käytä ainoastaan laitteen
valmistajan suosittamia lisälaitteita. Muut
lisälaitteet voivat aiheuttaa vaaran.
6. Vesi ja kosteus: älä käytä laitetta veden
läheisyydessä (esim. kylpyamme, kosteat
kellaritilat jne.).
7. Vaunut ja telineet: käytä ainoastaan val-
mistajan suosittamaa vaunua tai telinettä.
Laite- ja vaunuyhdistelmää on siirrettävä
varovasti. Nopeat pysähdykset, tarpeeton
voima ja epätasaiset pinnat voivat aiheuttaa kaatumisen.
8. Tuuletus: huomioi tuuletus asentaessasi lai
tetta. Älä aseta laitetta vuoteen, sohvaan, paksun maton tms. päälle, joka saattaa peittää sen
tuuletusaukot.
9. Kuumuus: sijoita laite etäälle kuumuutta syn-
nyttävistä laitteista, kuten lämpöpatterit, liedet,
vahvistimet jne.
10. Virtalähteet: liitä laite ainoastaan näissä
käyttöohjeissa mainitun tyyppiseen virtalähteeseen.
11. Maadoitus: kytke virtajohto ainoastaan maa-
doitettuun pistorasiaan.
12. Verkkojohdon suojeleminen: verkkojoh-
dot on sijoitettava siten, että niiden päälle ei
astuta tai aseteta raskaita esineitä.
13. Puhdistaminen: irrota verkkojohto pistora-
siasta ennen puhdistusta. Älä käytä nestemäisiä puhdistusaineita tai aerosoleja.
Käytä ainoastaan kosteaa liinaa.
14. Voimalinjat: ulkoantenni on sijoitettava mah-
dollisimman etäälle voimalinjoista.
15. Ellei laitetta käytetä: irrota verkkojohto pis-
torasiasta ellet käytä laitetta pitkään aikaan.
16. Esineet ja nesteet: estä vieraita esineitä
tippumasta ja nesteitä valumasta laitteen tuuletusaukkoihin.
17. Huoltoa vaativat vahingot: toimita laite
huoltoon, jos:
A. Verkkojohto on vahingoittunut.
B: Laitteen sisälle on pudonnut vieras esine.
C. Laite on ollut alttiina sateelle.
D. Laite ei toimi normaalisti.
E. Laite on pudonnut tai sen kotelo on vahin-
goittunut.
18. Huoltaminen
Laitetta saa huoltaa ainoastaan näissä ohjeissa mainitulla tavalla. Kaikki muut huoltotoimenpiteet on jätettävä valtuutetun huoltohenkilöstön tehtäväksi.
WWW.MADBOY-AUDIO.COM
2
Ennen aloitusta
Ÿ Korkealaatuinen 24-bittinen DSP-prosessori seitsemällä säädettävällä kaikuefektillä.
Ÿ Digitaalinen sävelkorkeudensäädin +/- 5 puolisävelaskelta, jossa LED-ilmaisimet.
Ÿ Kaksi analogista RCA-sisääntuloa tabletille, DVD- tai CD-soittimelle.
Ÿ Digitaalinen Toslink (S/PDIF) sisään- ja ulostulo äänelle.
Ÿ USB-audioliitäntä äänen tallentamiseen tietokoneelle tai miksaamiseen tietokoneelta.
Ÿ Kaksi erillistä mikrofonikanavaa, joille omat äänen ja kaiun voimakkuuden säätimet sekä
taajuuskorjaimet basson, keskiäänen ja diskantin säädöillä.
Ÿ Mikrofonien kaiun voimakkuuden, pituuden, sävyn / toiston ja tyypin säätimet.
Ÿ Musiikin äänenvoimakkuuden säädin sekä taajuuskorjain basson, keskiäänen ja diskantin
-säädöillä.
Sisääntulot:
Ÿ Kaksi mikrofonikanavaa
§ Balansoitu mikrofonisisääntulo 6,3 mm TRS plugi etupaneelissa.
§ Balansoitu XLR-mikrofonisisääntulo takapaneelissa.
Ÿ Neljä äänisisääntuloa
§ 2 x RCA-sisääntuloa
§ Digitaalinen Toslink-sisääntulo (S/PDIF)
§ USB-audioliitäntä (USB Type B)*
Ÿ Kaksi videosisääntuloa
§ 2 x RCA-sisääntulo
Ulostulot:
Ÿ Kaksi videoulostuloa
§ 2 x RCA-ulostulo
Ÿ Neljä ääniulostuloa
§ 2 x RCA-ulostulo
§ USB-audioliitäntä (USB Type B)*
§ Optinen Toslink-ulostulo (S/PDIF)
Ÿ Subwoofer-ulostulo
§ 1 x RCA-ulostulo
*USB Class 2.0 yhteensopiva
Pakkauksen sisältö:
REMIX-33
DIGITAL MIXER WITH KEY CONTROL
REMIX-33
SOURCE
MUSIC MICROPHONESKEY CONTROL
EFFECT
4
5
3
SPDIFUSB
AV1AV2
5114 32
23 45
2
6
MIC 1
POWER
7
1
MIDTREBLE
MIDTREBLE
DELAYTONE TYPE
VOL
BASS
BASS
VOL EFFECT
MIC 2
MIDTREBLE
BASS
VOL EFFECT MIC 1
MIC 2
REMIX-33
SOURCE
MUSIC MICROPHONESKEY CONTROL
POWER
VOL
BASS
SPDIFUSB
AV1 AV2
5114 3 2
MID TREBLE
REMIX-33 (1)
2 3 4 5
MIC 1
VOL EFFECT
MIC 2
VOL EFFECT MIC 1
BASS
BASS
MID TREBLE
MID TREBLE
EFFECT
4
5
3
2
6
7
1
TONE /
DELAY
TYPE
REPEAT
MIC 2
OWNER’S MANUAL
WWW.MADBOY-AUDIO.COM
KÄYTTÖOPAS (1) VIRTAKAAPELI (1)
RCA-KAAPELI (1)
WWW.MADBOY-AUDIO.COM
3
Etu- ja takapaneelin toiminnot
Etupaneeli
1 2
POWER
3
REMIX-33
MUSIC MICROPHON ESKEY CONTRO L
VOL
MID TRE BLE
BASS
AV1 AV2
4
SOURCE
SPDIF USB
5
1. VIRTAKYTKIN: Paina kytkeäksesi laitteeseen virta päälle tai pois.
2. MUSIIKIN VOIMAKKUUS: Musiikin äänenvoimakkuuden säädin.
3. BASS, MID ja TREBLE: Voit korostaa tai leikata musiikin ala-, keski- ja ylätaajuuksia.
4. SISÄÄNTULON VALINTA: Voit valita käytettävän äänisisääntulon (AV1/AV2/SPDIF/USB).
5. SÄVELKORKEUDEN SÄÄTÖ: Voit säätää musiikin sävelkorkeutta:
Paina painiketta laskeaksesi sävelkorkeutta yhdellä puolisävelaskeleella.
Paina painiketta palauttaaksesi sävelkorkeuden normaaliksi.
Paina painiketta nostaaksesi sävelkorkeutta yhdellä puolisävelaskeleella.
#
6. MIC VOL, BASS, MID, TREBLE ja EFFECT: Voit lisätä tai vähentää mikrofonien
äänenvoimakkuutta ja kaikua sekä korostaa tai leikata äänen ala-, keski- ja ylätaajuuksia.
7. MIKROFONIEN KAIUN SÄÄTÄMINEN: Voit säätää mikrofonien kaiun pituutta (DELAY),
sävyä (TONE), toistojen määrää (REPEAT) ja kaiun tyyppiä (TYPE*). Kaiun sävyn säätö
vaikuttaa kaikutyyppeihin 1-5 ja toistojen määrän säätö vaikuttaa kaikutyyppeihin 6-7.
*Kaikutyypit listattuna sivulla 13.
8. MIKROFONISISÄÄNTULOT (6,3 mm plugi): Aseta mikrofonikaapeli näihin sisääntuloihin.

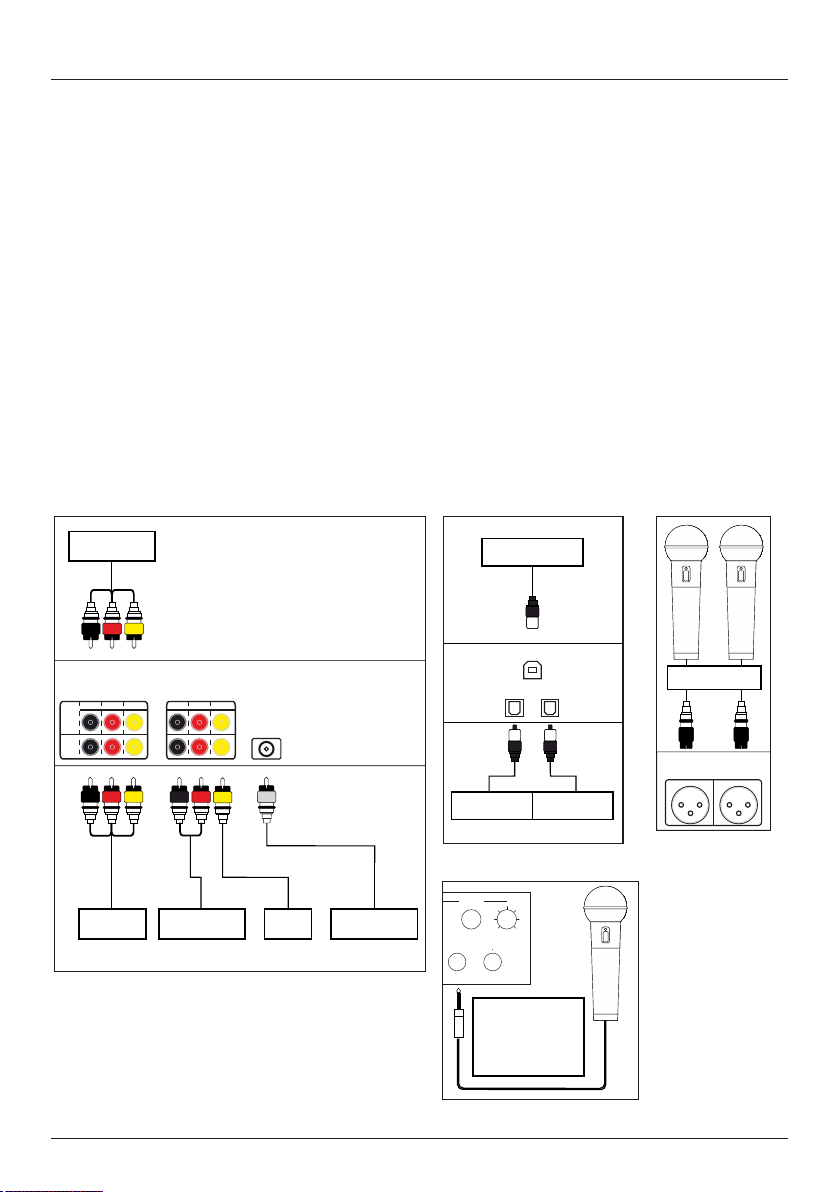

Takapaneeli
3
5
14 3 2
1
2 3 4 5
MIC 1
VOL EFFECT
MIC 2
VOL EFFECT MIC 1
6 7
MID TRE BLE
BASS
MID TRE BLE
BASS
DELAY
EFFECT
TONE /
REPEAT
4
5
3
2
6
7
1
TYPE
MIC 2
8
BALANCED M IC INPUT S
MIC 1 MIC 2
1
USB
AUDIO
OPTICALINOPTICAL
OUT
2
2
AV INPUTS
L R VIDEO
4
4
AV OUTPUTS
VIDEO
L R
AV 1
AV 2
MODEL: REM IX-33
WWW.MADBOY-AU DIO.COM
SUBWOOFE R
SERIAL NO.:
OUT
651
65 7
AC VOLTAGE SELE CTOR
230V
POWER IN
AC 100 - 240 V, 50/60 Hz
8

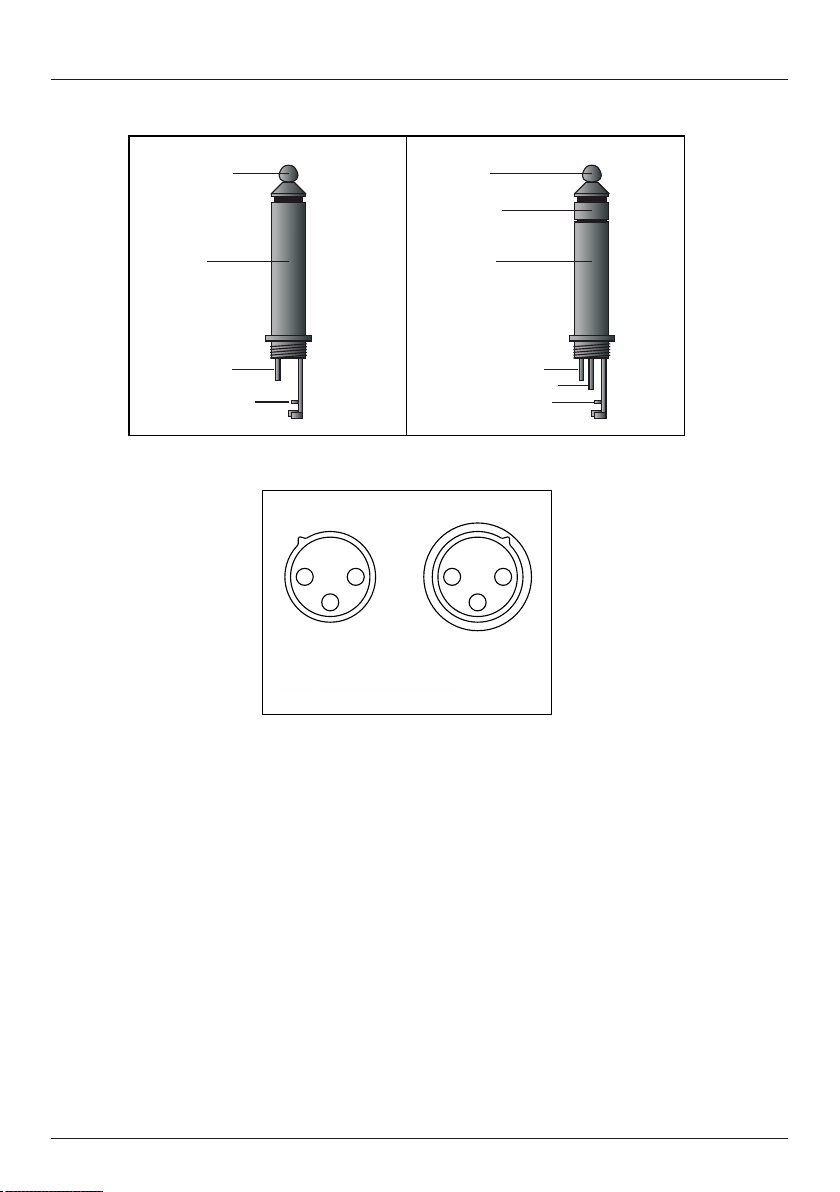

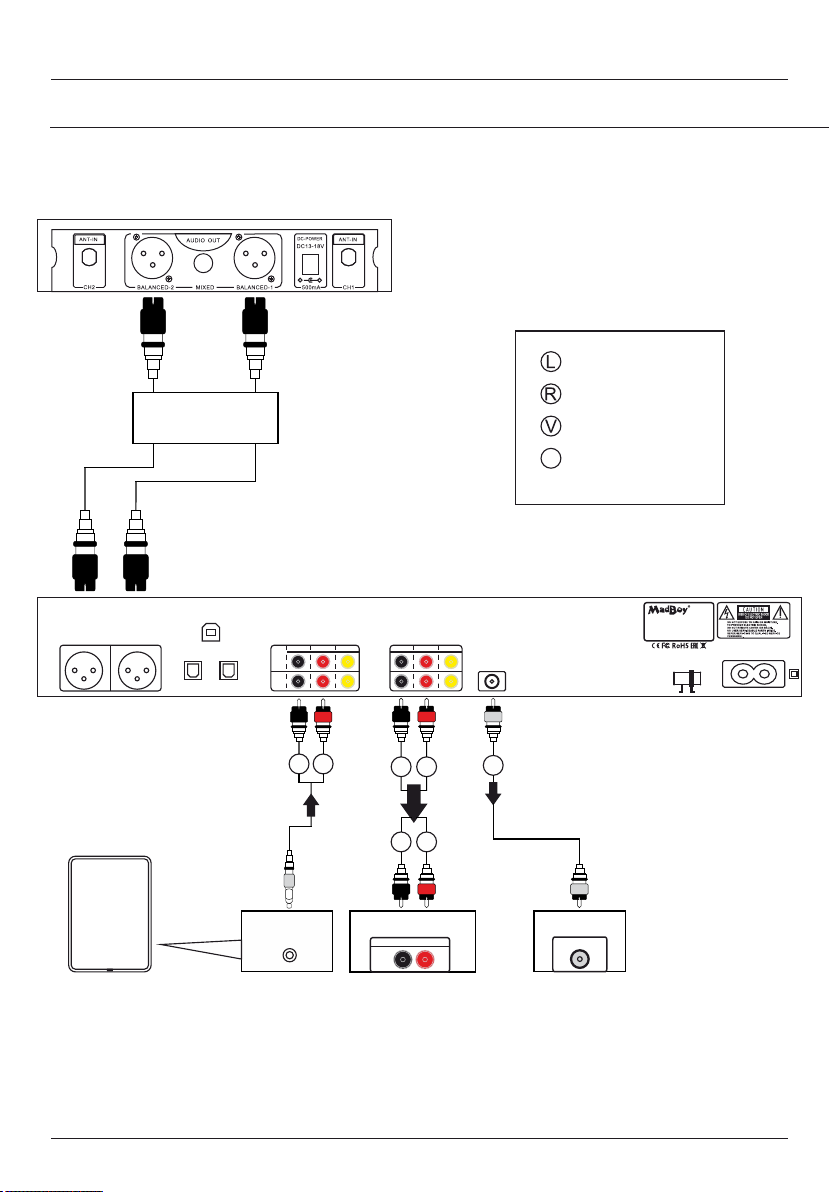

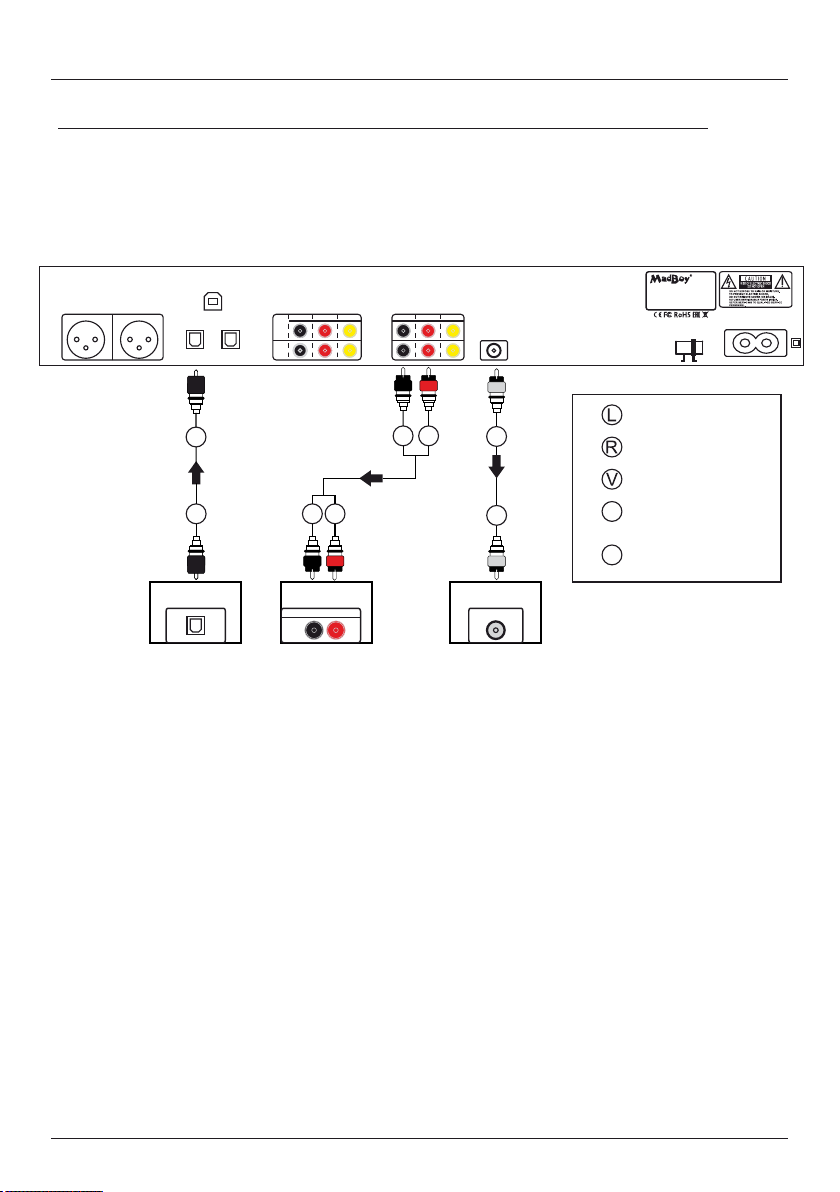

1. BALANSOITU MIKROFONISISÄÄNTULO (XLR): Käytä näitä liitäntöjä balansoidun
mikrofonikaapelin (XLR) kanssa.
2. OPTINEN ÄÄNEN SISÄÄNTULO JA ULOSTULO (S/PDIF): Voit kytkeä digitaalisesti esim.
vahvistimen, DVD-soittimen tai tietokoneen käyttäen Toslink-kaapelia**. Äänilähde täytyy
asettaa toistamaan ääni PCM-formaatissa.

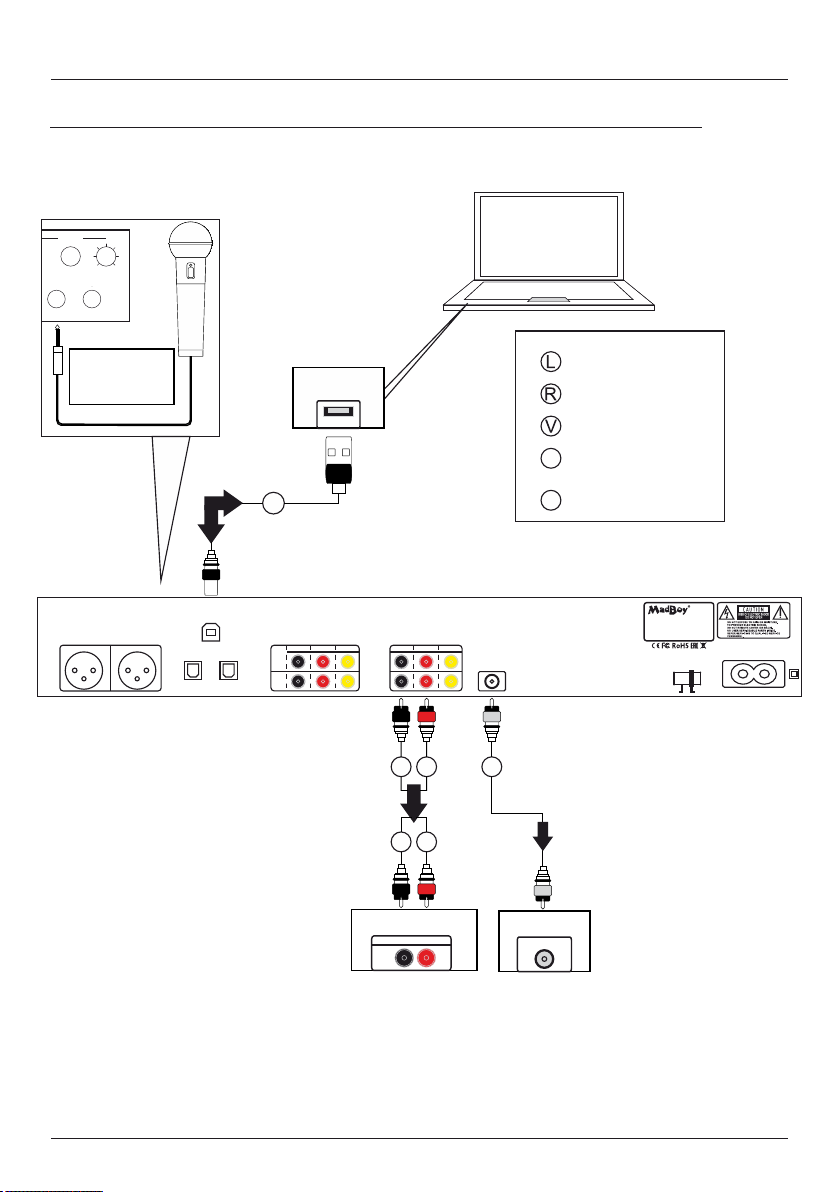

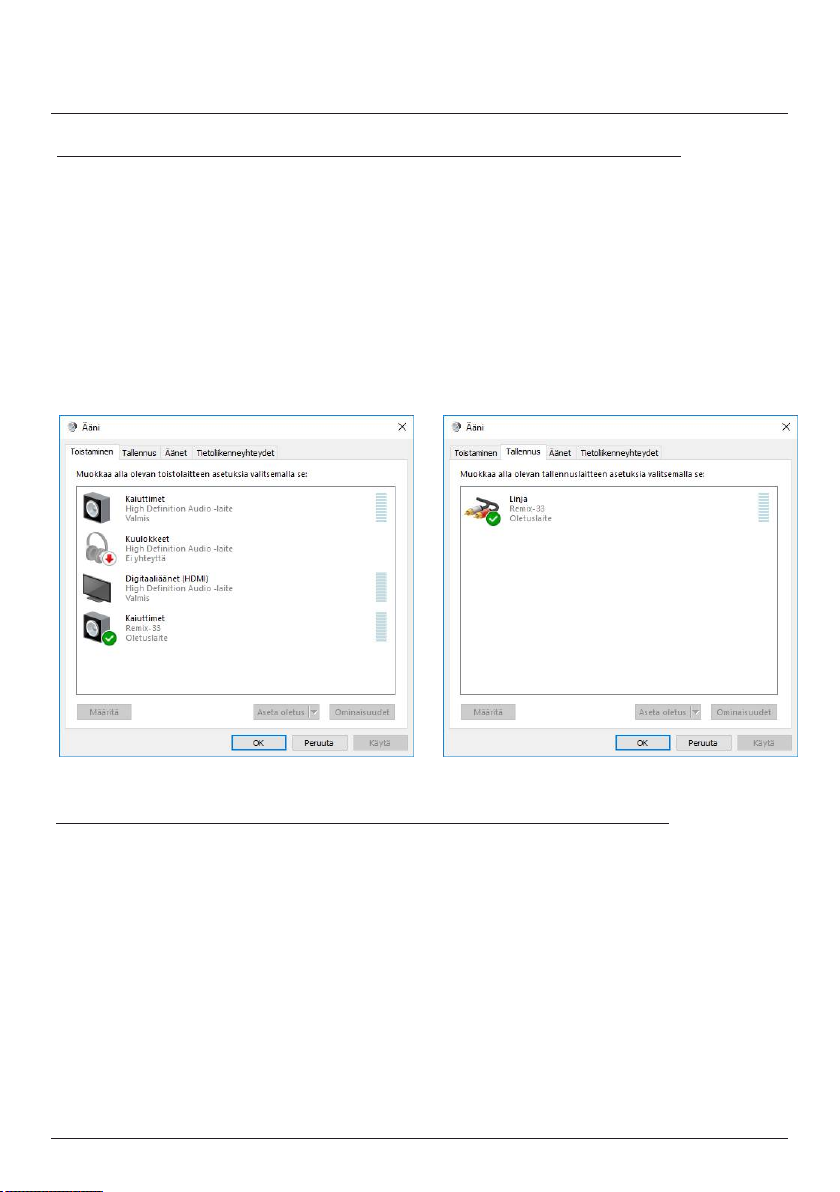

3. USB-AUDIOLIITÄNTÄ: Voit käyttää tietokonetta äänilähteenä tai tallentimena. Käytä
kytkentään USB Type B > Type A-kaapelia**.

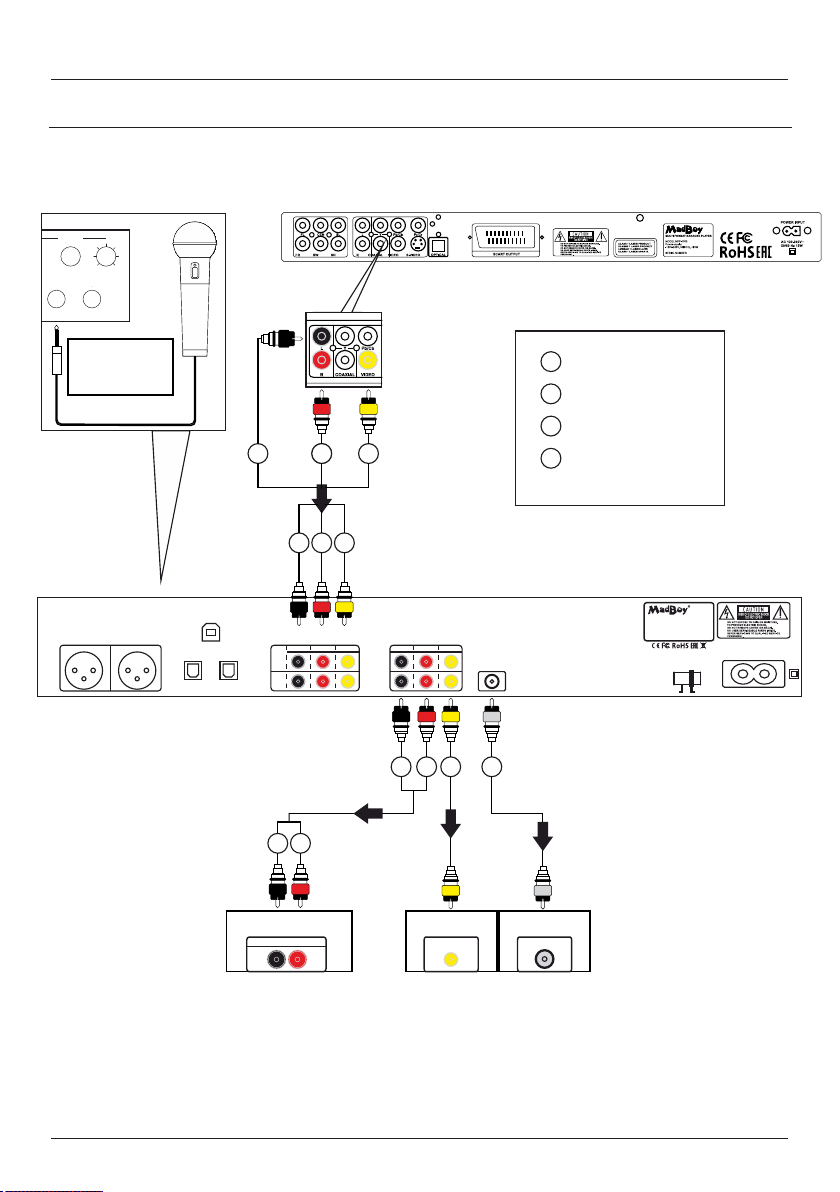

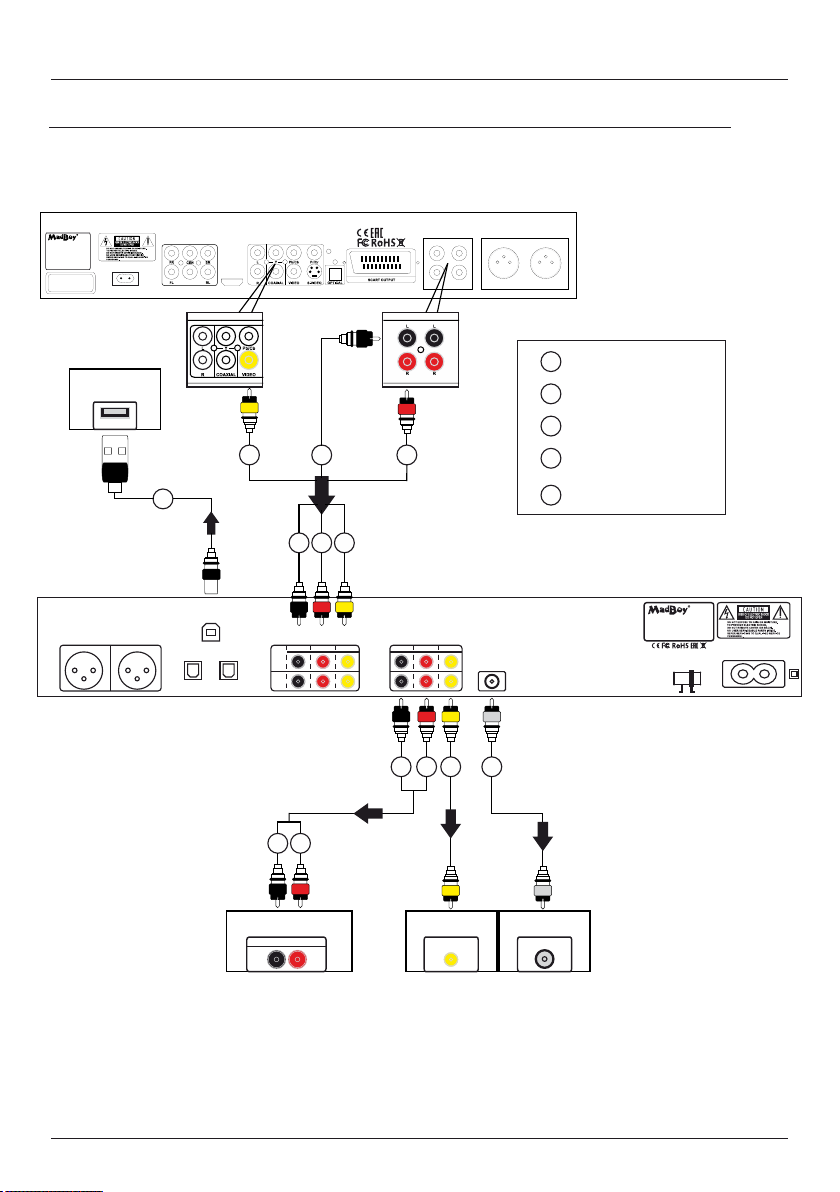

4. AV-SISÄÄNTULO: Kytke DVD/CD-soitin näihin liitäntöihin käyttäen RCA-kaapelia.
5. AV-ULOSTULO: Kytke televisio, aktiivikaiuttimet tai vahvistin käyttäen RCA-kaapelia.
6. SUBWOOFER-ULOSTULO: Kytke aktiivibasso käyttäen RCA-kaapelia.
7. JÄNNITEVALITSIN: Jännitteen valinta (230 V / 115 V). Suomi ~230 V / 50 Hz.
8. VIRTALIITIN: Kytke laitteen mukana tullut virtakaapeli tähän.
HUOM! VARMISTA ETTÄ JÄNNITEVALITSIN ON OIKEASSA ASENNOSSA ENNEN
LAITTEEN KYTKEMISTÄ PÄÄLLE! SUOMESSA KÄYTÖSSÄ ON ~230 V / 50 Hz. VÄÄRÄ
JÄNNITE VOI RIKKOA LAITTEEN. TAKUU EI VASTAA VÄÄRÄSTÄ JÄNNITTEESTÄ
AIHEUTUNEESTA LAITTEISTOVIASTA.
** KAAPELIT MYYDÄÄN ERIKSEEN
WWW.MADBOY-AUDIO.COM
