F-LOUD 370
ЦИФРОВОЙ УСИЛИТЕЛЬ МОЩНОСТИ
F-LOUD 370
POWER
DIGI TAL POWER AMPLIFIER
POWER
FAULT
CLIP
SIGNAL
MIN MAX
CHANNEL A
LINE
OPTICAL
SOURCE MIN MAX
CHANNEL B
POWER
FAULT
CLIP
SIGNAL
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
WWW.MADBOY-AUDIO.COM
РУССКИЙ
Page 2
Содержание
Техника безопасности ...............................................................................................
Начало работы
Характеристики ......................................................................................................
Разъемы .................................................................................................................
Содержание упаковки ............................................................................................
Лицевая панель .........................................................................................................
Задняя панель ...........................................................................................................
Подключения .............................................................................................................
Подключение динамиков ..........................................................................................
Подключение аудиоисточника .................................................................................
Примеры подключения .............................................................................................

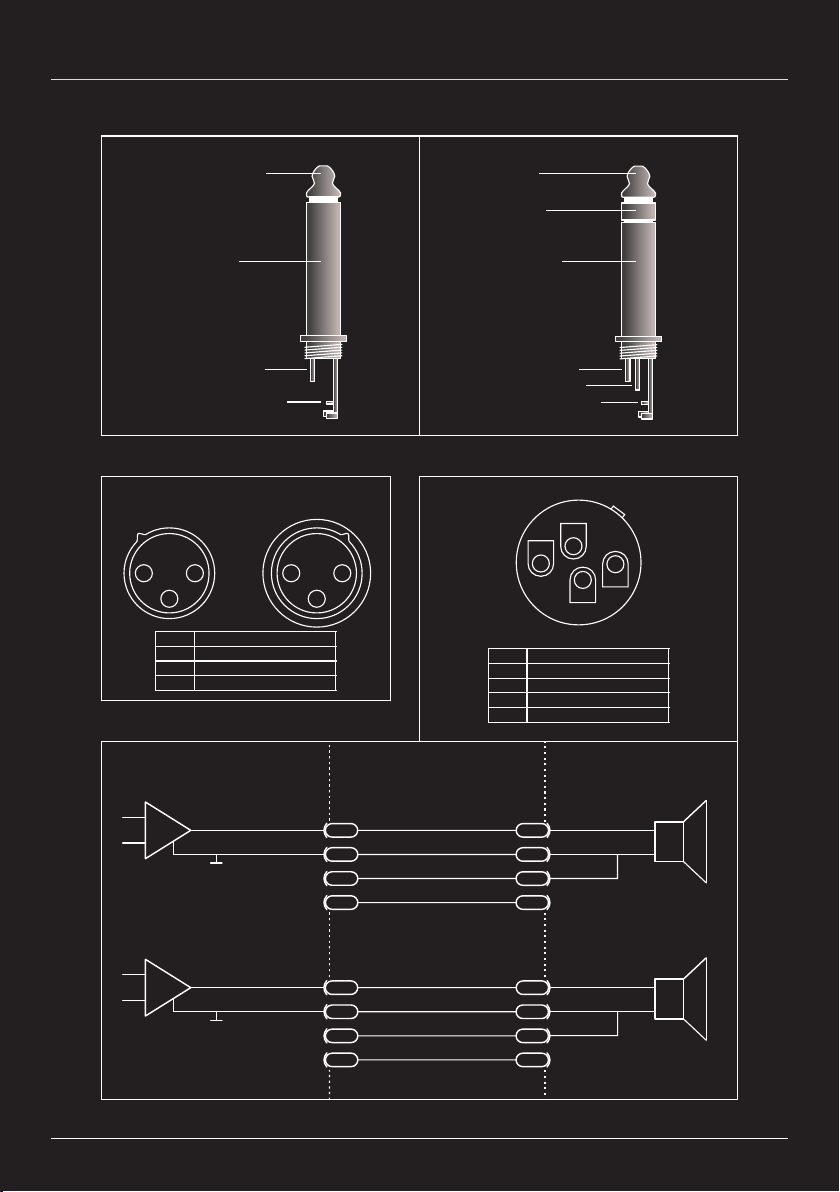

Схемы разъемов и электрических соединений ......................................................
Технические характеристики ....................................................................................
3
4
4
5
6
7
8
9-11
12-13
14-20
21
22
WWW.MADBOY-AUDIO.COM
2
Page 3
Техника безопасности
Чтобы уменьшить риск поражения электрическим током, не подвергайте устройство воздействию дождя или
влаги.
1. Прочитайте инструкцию: Все инструкции по безопасности и эксплуатации должны быть прочитаны перед
использованием устройства.
2. Сохраните инструкцию: Инструкции по безопасности и эксплуатации устройства должны быть сохранены
для будущего использования.
3. Обратите внимание на предупреждения: Необходимо обращать внимание на все предупреждающие знаки
на самом устройстве и в руководстве по эксплуатации.
4. Следуйте инструкциям: Необходимо следовать всем пунктам инструкции.
5. Дополнительные принадлежности: Не используйте дополнительные принадлежности, которые не
рекомендованы производителем.
6. Вода и влага: Не используйте устройство вблизи воды.
7. Вентиляция: Не закрывайте вентиляционные отверстия.
8. Тепло: Устройство не должно быть расположено вблизи источников тепла, таких как радиаторы или другие
устройства, которые выделяют тепло.
9. Защита шнура питания: Шнур питания должен быть расположен так, чтобы на него нельзя было наступить
или за него зацепиться, а также, чтобы он не был придавлен. Не используйте устройство, если сетевой
шнур поврежден.
10. Очистка: Перед очисткой устройства отсоедините его от сети питания. Не используйте жидкие или
аэрозольные чистящие средства. Используйте влажную тряпку для очистки.
11. Период длительного бездействия: Если вы планируете не пользоваться устройством в течение
длительного промежутка времени, отключите устройство от сети питания.
12. Посторонние объекты и жидкости: Следует принимать меры предосторожности, чтобы не допустить
проникновение жидкостей или посторонних объектов внутрь устройства.
13. Сервисное обслуживание при повреждении: Устройство должно обслуживаться квалифицированным
сервисным персоналом, если:
А. Внутрь устройства попали посторонние объекты.
B. Устройство подверглось воздействию влаги или дождя.
C. Устройство упало или был поврежден корпус
D. Устройство работает ненормально
14. Обслуживание: Все обслуживание должно проводиться квалифицированным сервисным персоналом.
15. Гарантия: Гарантийное обслуживание должно проводиться в квалифицированным сервисным
персоналом, авторизованным Madboy Audio International Oy. Гарантия аннулируется, если гарантийные
пломбы изменены, удалены или испорчены.
WWW.MADBOY-AUDIO.COM
3
Page 4
Начало работы
Функции
Ÿ Цифровой усилитель мощности 370 Вт
Ÿ Усилитель класса D с выходной мощностью 2 x 185 Вт (4 Ом) или 2 x 105 Вт (8 Ом)
Ÿ Высокопроизводительный кодек 24-бит / 192 кГц
Ÿ Цифровой оптический вход для подключения к цифровым аудиоисточникам
Ÿ Симметричные комбинированные разъемы XLR/1/4" для подключения к
аналоговым аудиоисточникам
Ÿ Поддержка ИКМ аудио-сигнала с частотой дискретизации 32 кГц-192 кГц на
оптическом входе
Ÿ Частота дискретизации 192 кГц для аналоговых входов
Ÿ Контур цифрового оптического выхода для подключения нескольких усилителей
Ÿ Отдельные регуляторы громкости для обоих каналов
Ÿ Разъем Speakon и двухсторонняя винтовая клемма для динамиков
Ÿ Переключатель выбора входа
Ÿ Светодиодные индикаторы
Ÿ Два охлаждающих вентилятора с контролем температуры
Ÿ Усилитель оснащен защитой от постоянного тока, перегрева, перегрузки и
короткого замыкания
Ÿ Напряжение переменного тока 115 В или 230 В для использования во всем мире
РАЗРАБОТАНО В
Разъемы
Ÿ Входы:
§ Оптический вход (S/PDIF)
§ Два симметричных комбинированных разъема XLR / 1/4"
Ÿ Выходы:
§ Два разъема Speakon
§ Две винтовые клеммы
§ Оптический выход (контур)
WWW.MADBOY-AUDIO.COM
4
Page 5
Начало работы
Содержание упаковки
POWER
F-LOUD 370
F-LOUD 370
F-LOUD 370
POWER
DIGITAL POWER A MPLIFIER
DIGITAL POWER AMPLIFIER
LINE
POWER
POWER
OPTICAL
FAULT
FAULT
CLIP
CLIP
SIGNAL
SIGNAL
MIN MAX
SOURCE MIN MAX
CHANNEL A
CHANNEL B
DIGI TAL POWER AMPLIFI ER
POWER
FAULT
CLIP
SIGNAL
OWNER’S M ANUAL
WWW.MADBOY-AUDIO. COM
ENGLISH
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (1)
LINE
OPTICAL
MIN MAX
SOURCE MIN MAX
CHANNEL A
CHANNEL B
F-LOUD 370 (1)
POWER
FAULT
CLIP
SIGNAL
СИЛОВОЙ КАБЕЛЬ (1)
WWW.MADBOY-AUDIO.COM
5
Page 6
Лицевая панель
F-LOUD 370
POWER
1 2 3
DIGI TAL POWER AMPLIFIER
POWER
5
FAULT
CLIP
SIGNAL
6
MIN MAX
CHANNEL A
LINE
OPTICAL
SOURCE MIN MAX
CHANNEL B
4
POWER
FAULT
CLIP
SIGNAL
7
8
1. ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ: Нажмите этот переключатель, чтобы включить
или выключить питание.
2. ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ: Не закрывайте вентиляционные отверстия,
чтобы обеспечить циркуляцию воздуха.
3. ГРОМКОСТЬ: Для регулировки громкости каждого канала. Установите громкость
на минимум, прежде чем включать систему.
4. ИСТОЧНИК: Переключатель источника для выбора входного канала и подсветки
для текущего используемого канала.
5. ИНДИКАТОР ПИТАНИЯ: Указывает, что система включена.
6. СИГНАЛЬНЫЕ ИНДИКАТОРЫ: Указывает уровень входного сигнала.
Интенсивность изменяется в зависимости от уровня входного сигнала и громкости.
7. ИНДИКАТОРЫ НЕИСПРАВНОСТИ: Указывает на неисправность усилителя.
8. ИНДИКАТОР ОГРАНИЧЕНИЯ: Индикаторы мигают, если аудиосигнал в начале
установлен на ограничение выхода (коэффициент нелинейных искажений обычно
составляет ~0,01%). Горит постоянно, если температура усилителя достигла 125
°C.
WWW.MADBOY-AUDIO.COM
6
Page 7
Задняя панель
LINE INPU T
CHANNEL ACHANNEL B
1 2 3
OPTICAL
INPUT
OPTICAL
LOOP
OPTICAL
OUTPUT
CHANNEL B
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
SPEAKER O UTPUTS
4
CHANNEL A
CHANNEL BCHANNEL A
5
4 Ω MINIMUM
SPEAKER I MPEDANCE
6
POWER INP UT
VOLTAGE SELECTO R
7 8
1. ЛИНЕЙНЫЙ ВХОД: Для подключения аудиоисточника используется
симметричный или несимметричный разъем 1/4" или симметричный XLR-разъем.
2. ОПТИЧЕСКИЙ ВХОД: Для подключения цифрового аудиоисточника с помощью
кабеля Toslink. Поддерживается 2-канальный аудиоформат ИКМ.
3. ОПТИЧЕСКИЙ ВЫХОД: Оптический выходной контур для подключения
нескольких усилителей.
4. ВЫХОДЫ ДИНАМИКОВ: Для подключения динамиков с помощью кабеля
Speakon. Поддерживаются 2-полюсные и 4-полюсные разъемы Speakon. См. схему
соединений Speakon на стр. 21.
5. ВЫХОДЫ ДИНАМИКОВ: Для подключения динамиков используются кабели
динамиков или вилки штекерного типа.
6. ВЕНТИЛЯТОР: Не закрывайте вентиляционные отверстия, чтобы обеспечить
циркуляцию воздуха.
7. ВЫБОР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА: Для переключения входного
напряжения переменного тока 115 / 230 В
8. ВХОД ПИТАНИЯ: Разъем для силового кабеля.
AC 115/230V, 50/60Hz
WWW.MADBOY-AUDIO.COM
7
Page 8
Подключения
Перед выполнением любых подключений убедитесь, что питание усилителя отключено.
Аудиоисточник может подключаться с использованием аналогового или цифрового соединения.
Аналоговое соединение может быть выполнено с использованием несимметричного или
симметричного штекерного разъема 1/4" или симметричного XLR-разъема. Цифровое
соединение может быть выполнено с помощью цифрового кабеля Toslink. Обратите внимание,
что формат SPDIF нужно установить на ИКМ на аудиоисточнике.

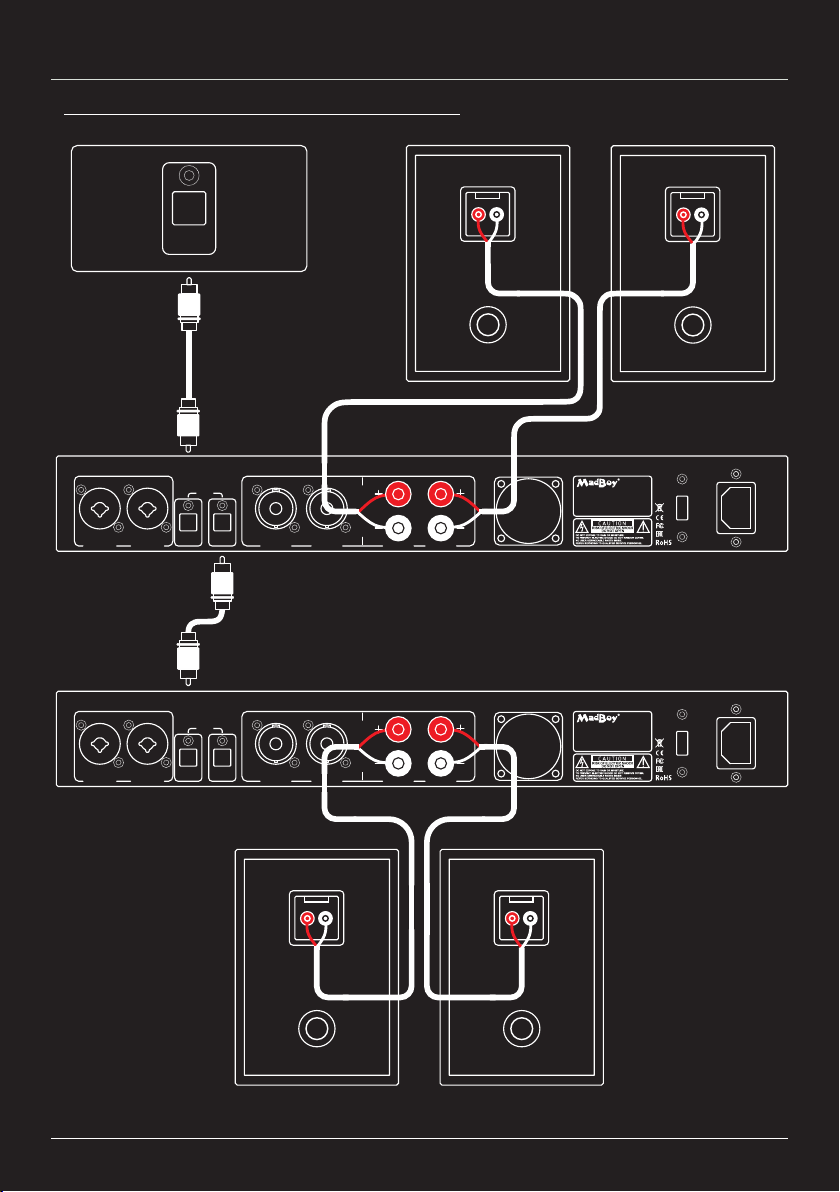

Оптический входной сигнал выводится из оптического выходного разъема. Это позволяет
подключать несколько усилителей через цифровые разъемы с помощью кабеля Toslink.
Обратите внимание, что звук, подключенный к линейному входу, нельзя вывести из оптического
выхода.
Аудиовход выбирается с помощью переключателя на лицевой панели. Используемый в данный
момент входной канал сохраняется и выбирается после включения усилителя. Индикаторы
источника указывают на используемый в настоящее время источник входного сигнала, а также
имеют альтернативную функцию. Линейный индикатор мигает, если уровень входного
аудиосигнала ограничен. Если индикатор мигает, уменьшайте громкость на аудиоисточнике до
тех пор, пока индикатор не будет гореть непрерывно. Индикатор OPTICAL мигает, если данные
неверны или аудиосигнал сжат.
Динамики можно подключить с помощью неизолированного кабеля динамика, кабеля динамика
с вилкой штекерного типа или кабеля Speakon. Минимально допустимое полное сопротивление
динамика составляет 4 Ом. См. подробные примеры подключения на стр. 14-20.
Усилитель оснащен защитой от постоянного тока, короткого замыкания, перегрева и перегрузки
из-за слишком низкого полного сопротивления динамиков. Состояние неисправности
обозначается горящим индикатором ограничения на лицевой панели. Индикаторы являются
общими для обоих каналов.
Индикаторы ограничения мигают, если искажение аудиосигнала достигает 0,01%. Если
индикаторы ограничения горят постоянно, это означает, что температура усилителя достигла
125 °C. Уменьшите громкость, используя регулятор на лицевой панели. Индикаторы погаснут,
как только температура усилителя снизится до нормальной.
Индикаторы неисправности загораются в случае перегрева усилителя (155 °C), его перегрузки
или короткого замыкания, либо напряжения постоянного тока на выходе динамика. Подождите,
пока температура усилителя не снизится до нормальной, и убедитесь, что полное
сопротивление динамика не ниже минимально допустимого значения.
Обратите внимание! Если динамики с одинаковым полным сопротивлением подключены
параллельно, то сопротивление на усилителе будет вдвое меньше. Два динамика с полным
сопротивлением 8 Ом могут быть подключены параллельно.
WWW.MADBOY-AUDIO.COM
8
Page 9

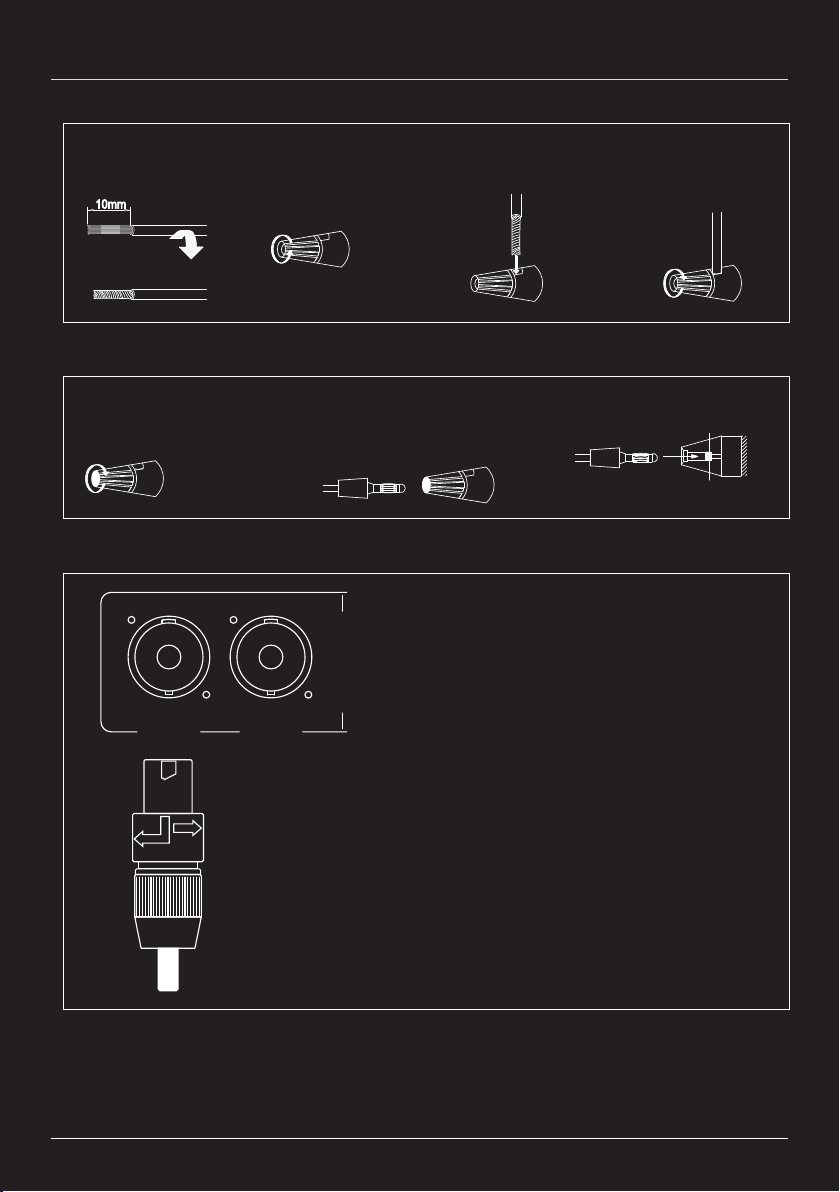

Подключение динамиков
Подключение динамиков с помощью кабеля динамиков
1 2
Зач истите кабель н а
дли ну 10 м м от
Twist the s tripped w ire
Осл абьте клем му,
пов ернув ее против
часово й стрелки
3
Вст авьте з ачищенный
конец кабеля дина мик а в
клемму
Подключение динамика с помощью вилки штекерного типа
1 2
Зат яните кле мму,
пов ернув ее по
Плотно встав ьте ште кер в
клемму
Подключение динамика с помощью кабеля Speakon
Как подключить кабель Speakon:
Вставьте кабель Speakon в разъем
Speakon и закройте его, повернув по
часовой стрелке.
CHAN NEL B
SPEA KER OUTPU TS
CHAN NEL A
Как вытащить кабель Speakon:
Откройте разъем Speakon, потянув рычаг
высвобождения назад и повернув его
OPEN
CLOSE
против часовой стрелки.
4
Зат яните кле мму
дин ами ка, п овернув
ее по ч асо вой
стр елке
3
Про фил ь
WWW.MADBOY-AUDIO.COM
9
Page 10

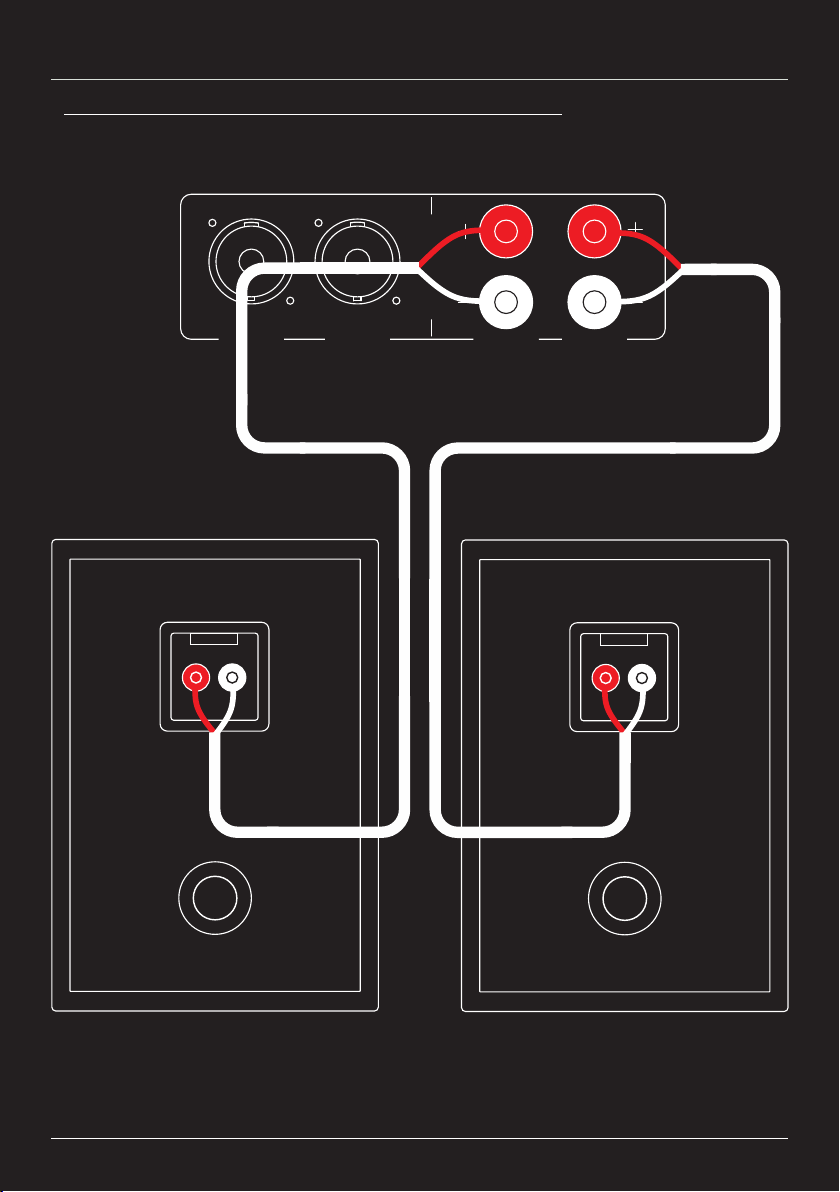

Подключение динамиков
Подключение динамиков с помощью кабеля динамика:
SPEA KER OUTP UTS
CHAN NEL B
CHAN NEL BCHAN NEL A
CHAN NEL A
ПРАВЫЙ
ЛЕВЫЙ
-
+
-
+
WWW.MADBOY-AUDIO.COM
10
Page 11

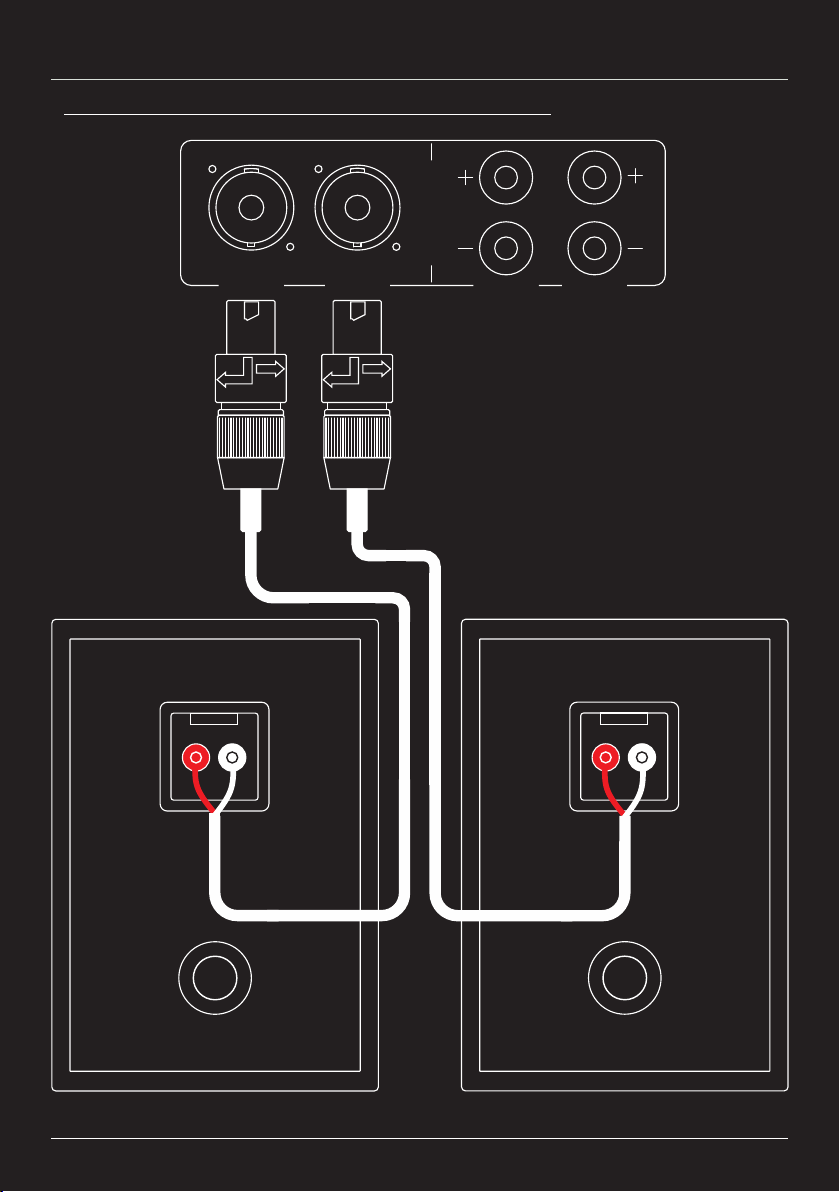

Подключение динамиков
Подключение динамиков с помощью кабеля Speakon:
SPEA KER OUTP UTS
CHAN NEL B
CHAN NEL BCHANNEL A
CHAN NEL A
ПРАВЫЙ
OPEN
CLOSE
OPEN
CLOSE
ЛЕВЫЙ
-
+
-
+
WWW.MADBOY-AUDIO.COM
11
Page 12

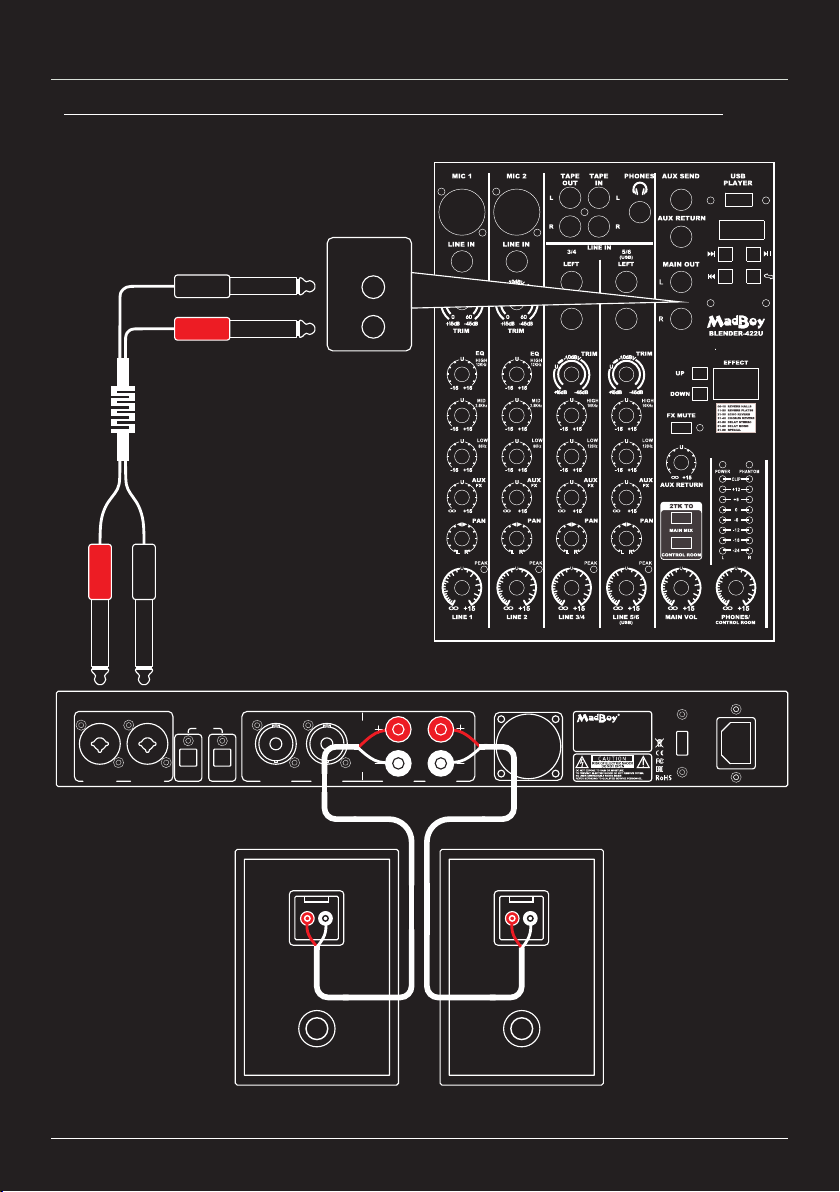

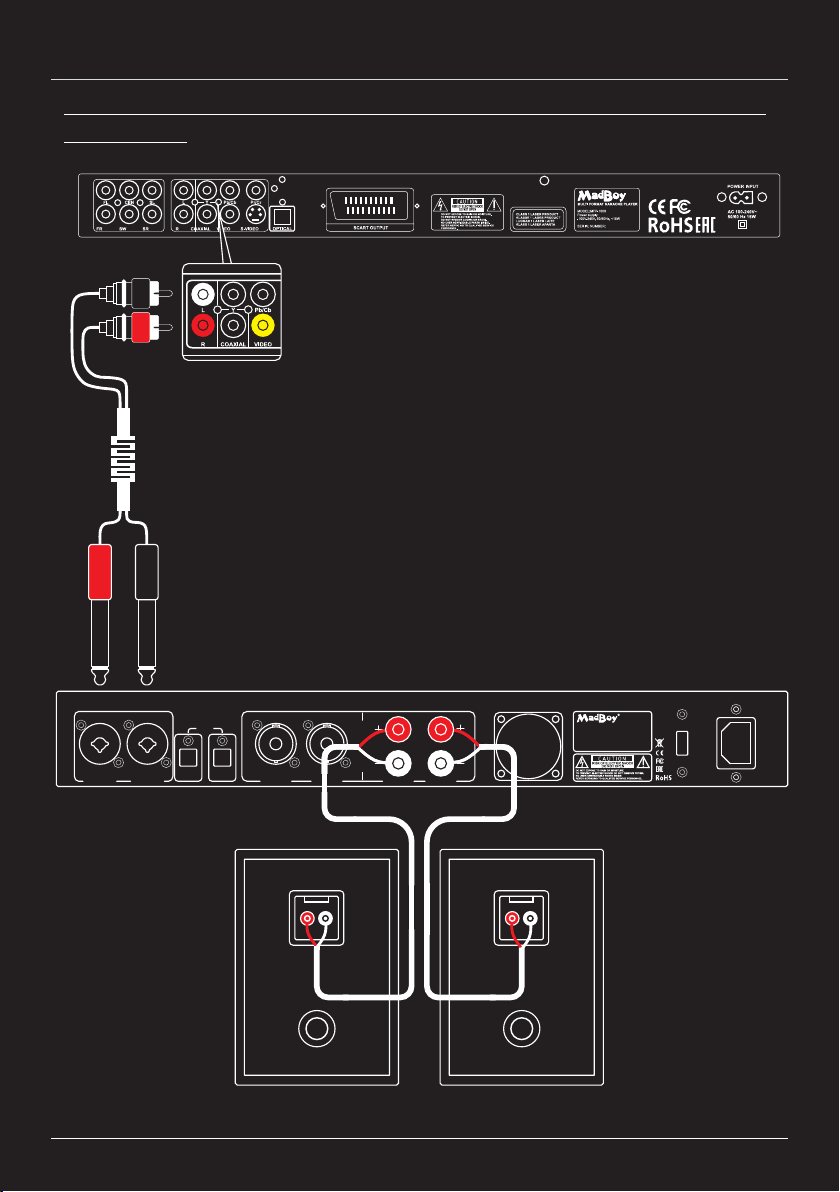

Подключение аудиоисточника
Подключение аудиоисточника с
помощью RCA - несимметричного
штекера 1/4":
ЗАДНЯЯ ПАНЕЛЬ
КАРАОКЕ-ПРОИГРЫВАТЕЛЯ /
МИКШЕРА
AUDIO OUTPUT
R L
Подключение аудиоисточника с
использованием симметричного
кабеля XLR - XLR:
ЗАДНЯЯ ПАНЕЛЬ
КАРАОКЕ-ПРОИГРЫВАТЕЛЯ /
МИКШЕРА
R
L
LINE I NPUT
CHANN EL ACHANN EL B
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
WWW.MADBOY-AUDIO.COM
LINE I NPUT
CHANN EL ACHANN EL B
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
12
Page 13
Подключение аудиоисточника

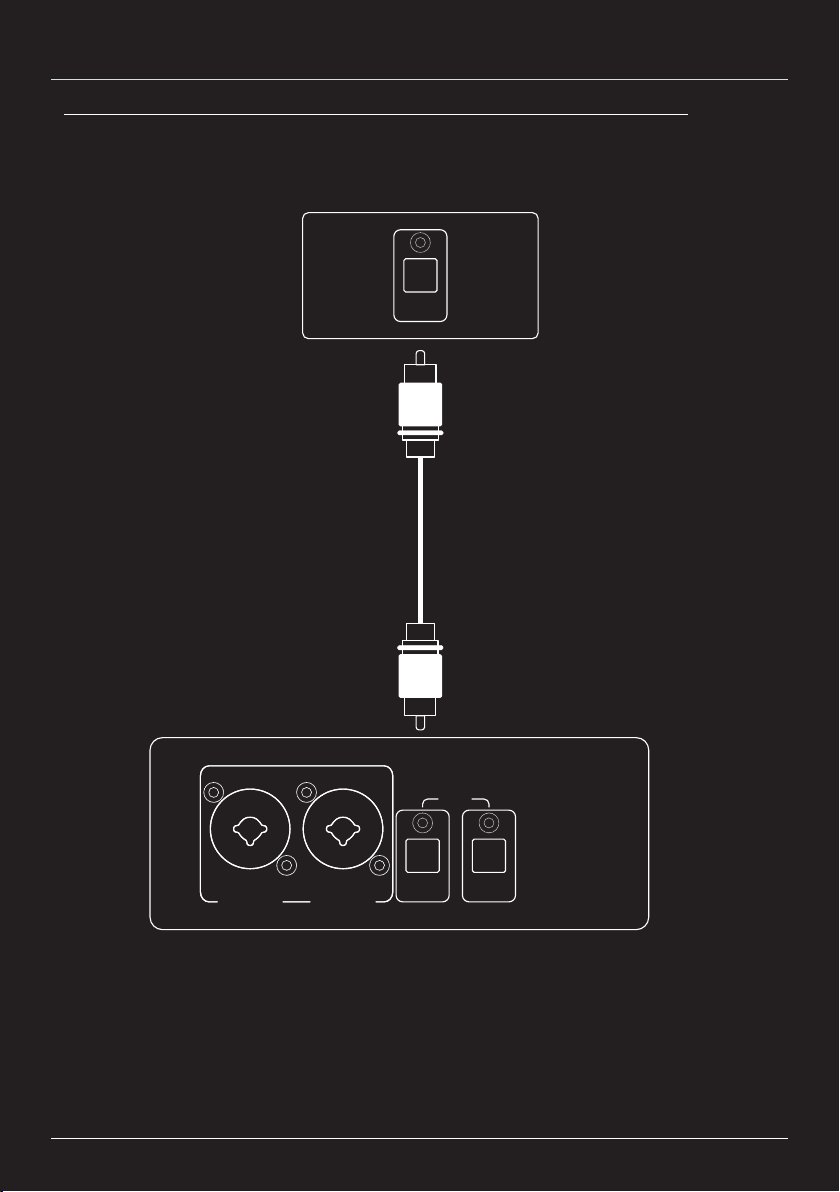

Подключение аудиоисточника с помощью цифрового кабеля Toslink:
ЗАДНЯЯ ПАНЕЛЬ
КАРАОКЕ-ПРОИГРЫВАТЕЛЯ
OPTIC AL
OUTPU T
КАБЕЛЬ TOSLINK
LINE I NPUT
LINE I NPUT
CHANN EL ACHANN EL B
CHANN EL ACHANN EL B
OPTIC AL
INPUT
OPTIC AL
LOOP
OPTIC AL
OUTPU T
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
Обратите внимание! Установите оптический (S/PDIF) аудиоформат
на ИКМ на аудиоисточнике.
WWW.MADBOY-AUDIO.COM
13
Page 14
Примеры подключения
1. Подключение к караоке-проигрывателю MFP-1000 и пассивным динамикам
Screamer-208.
ЗАДНЯЯ ПАНЕЛЬ MFP-1000
L
R
RCA - НЕСИММЕТРИЧНЫЙ КАБЕЛЬ С РАЗЪЕМОМ 1/4"
LR
LINE INPU T
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
OPTICAL
LOOP
OPTICAL
OPTICAL
INPUT
OUTPUT
CHANNEL ACHANNEL B
CHANNEL B
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
ПРАВЫЙ
-
+
4 MINIMUMΩ
SPEAKER I MPEDANCE
ЛЕВЫЙ
+
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
КАБЕЛЬ ДИНАМИКА
-
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
14
Page 15
Примеры подключения

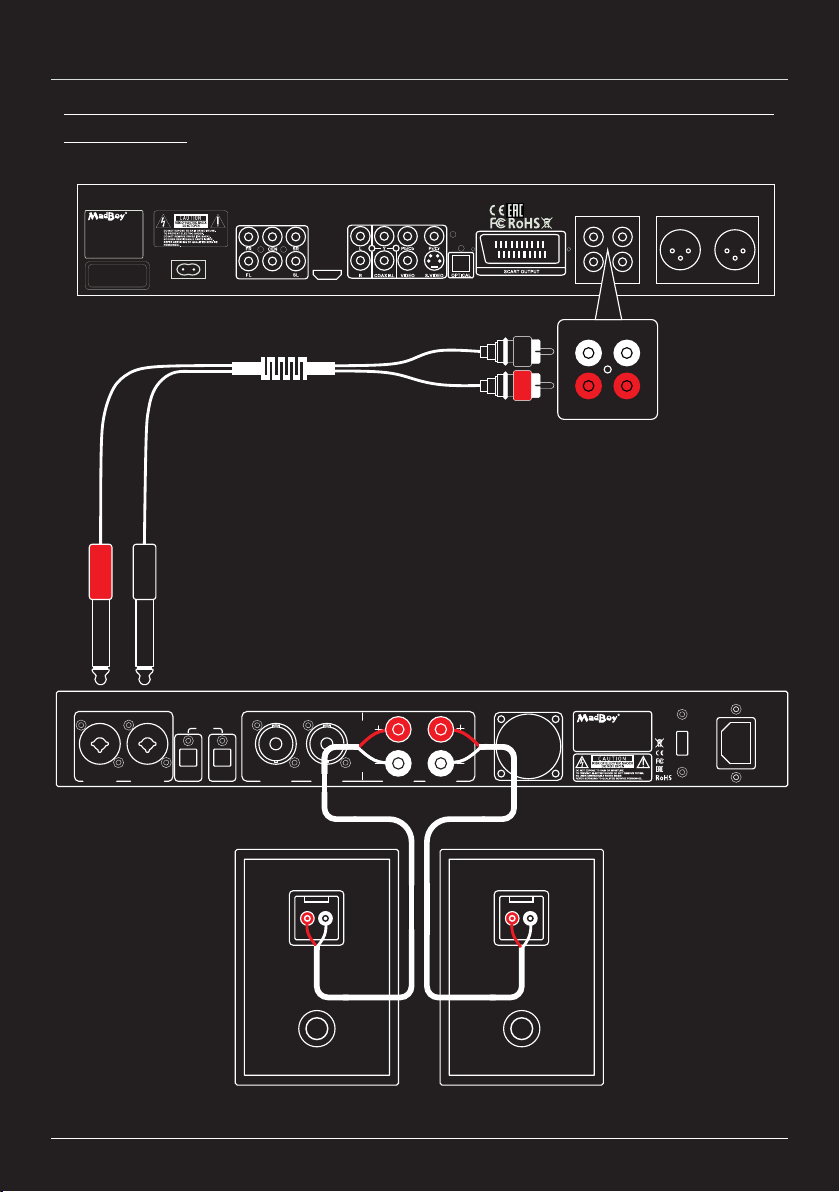

2. Подключение к MFP-2000 с помощью штекера кабеля RCA -1/4" и динамиков
Screamer-208.
ЗАДНЯЯ ПАНЕЛЬ MFP-2000
MODEL:MFP-2000
WWW.MADBOY-AUDIO.C OM
POWER SUPPLY ~100V-240V,
50/60Hz, <15W
SERIAL NO.:
CLASS 1 LASER P RODUCT
KLASSE 1 LASER P RODUCT
LUOKAN 1 LASER L AITE
KLASS 1 LASER APAR AT
LINE INPU T
SURROUND OU TPUT AV OUTPUT
POWER INPUT
AC ~100-240V
50/60Hz 15W
HDMI OUTPUT
SUB
RCA - НЕСИММЕТРИЧНЫЙ КАБЕЛЬ С РАЗЪЕМОМ 1/4"
LR
OPTICAL
LOOP
OPTICAL
OPTICAL
INPUT
OUTPUT
CHANNEL ACHANNEL B
CHANNEL B
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
ПРАВЫЙ
4 MINIMUMΩ
SPEAKER I MPEDANCE
KARAOKE OUT PUT
L
R
L
R
MIXED OUTPU T
L R
LL
L
R
R R
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
POWER INP UT
VOLTAGE SELECTO R
КАБЕЛЬ ДИНАМИКА
ЛЕВЫЙ
AC 115/230V, 50/60Hz
-
+
-
+
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
15
Page 16
Примеры подключения
3. Подключение к MFP-2000 с помощью симметричного кабеля XLR и
динамиков Screamer-208.
ЗАДНЯЯ ПАНЕЛЬ MFP-2000
MODEL:MFP-2000
WWW.MADBOY-AUDIO.C OM
POWER SUPPLY ~100V-240V,
50/60Hz, <15W
SERIAL NO.:
CLASS 1 LASER P RODUCT
KLASSE 1 LASER P RODUCT
LUOKAN 1 LASER L AITE
KLASS 1 LASER APAR AT
LINE INPU T
MIXED OUTPU T
L R
POWER INPUT
AC ~100-240V
50/60Hz 15W
SURROUND OU TPUT AV OUTPUT
HDMI OUTPUT
SUB
KARAOKE OUT PUT
L
R
L
R
L R
СИММЕТРИЧНЫЙ КАБЕЛЬ С ШТЕКЕРНЫМ РАЗЪЕМОМ XLR С ГНЕЗДОВЫМ РАЗЪЕМОМ XLR
LR
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
OPTICAL
LOOP
OPTICAL
OPTICAL
INPUT
OUTPUT
CHANNEL ACHANNEL B
CHANNEL B
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
ЛЕВЫЙПРАВЫЙ
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
КАБЕЛЬ ДИНАМИКА
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
-
+
-
+
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
16
Page 17
Примеры подключения
4. Подключение к BLENDER-422U и пассивным динамикам Screamer-208.
BLENDER-422U
MAIN OUT
L
L
R
НЕСИММЕТРИЧНЫЙ
КАБЕЛЬ С РАЗЪЕМОМ 1/4
R L
LINE INPU T
CHANNEL ACHANNEL B
OPTICAL
INPUT
OPTICAL
LOOP
OPTICAL
OUTPUT
CHANNEL B
ПРАВЫЙ
R
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
КАБЕЛЬ ДИНАМИКА
ЛЕВЫЙ
-
+
-
+
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
17
Page 18
Примеры подключения

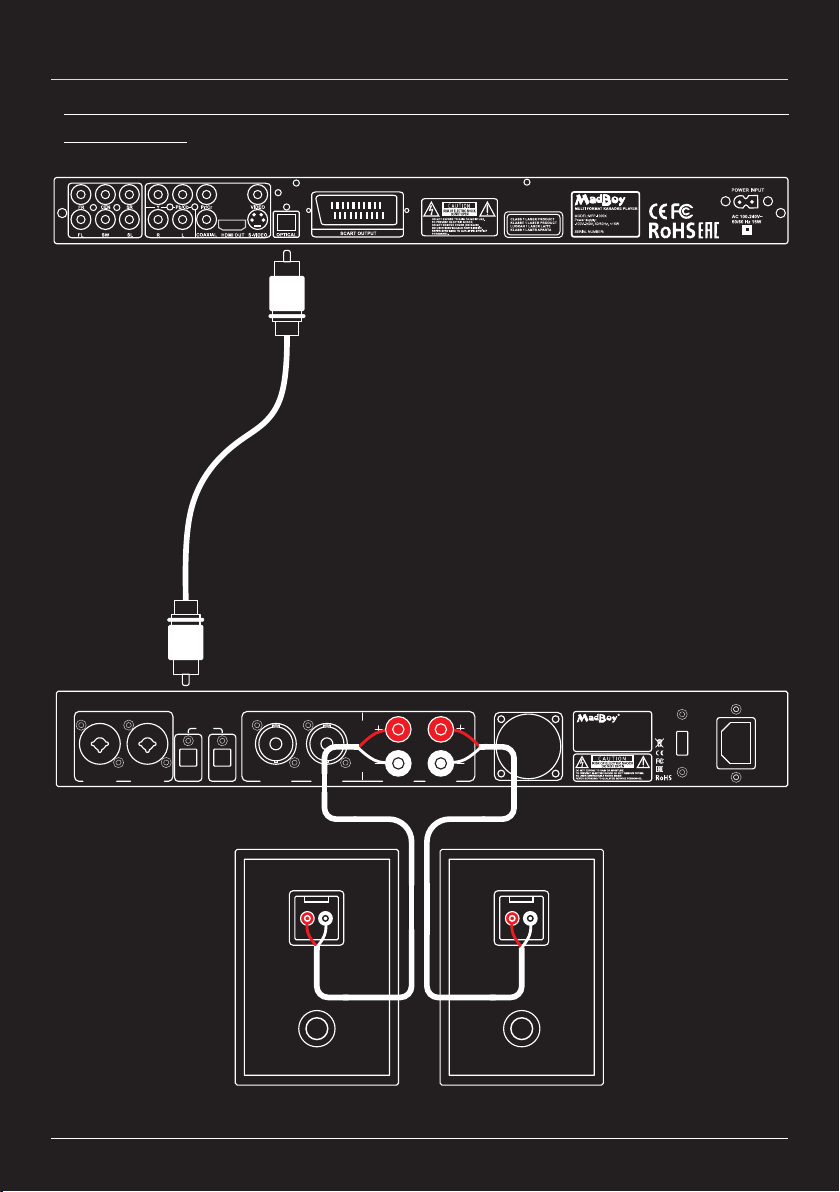

5. Подключение к MFP-1000X с помощью кабеля Toslink и пассивных динамиков
Screamer-208.
ЗАДНЯЯ ПАНЕЛЬ MFP-1000X
КАБЕЛЬ TOSLINK
LINE INPU T
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
OPTICAL
LOOP
OPTICAL
OPTICAL
INPUT
OUTPUT
CHANNEL ACHANNEL B
CHANNEL B
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
ЛЕВЫЙПРАВЫЙ
-
+
+
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
КАБЕЛЬ ДИНАМИКА
-
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
18
Page 19
Примеры подключения
6. Соединение двух усилителей F-LOUD 370
АУДИОИСТОЧНИК
ПРАВЫЙ
ЛЕВЫЙ
КАБЕЛЬ TOSLINK
LINE INPU T
CHANNEL ACHANNEL B
LINE INPU T
CHANNEL ACHANNEL B
OPTIC AL
OUTPU T
OPTICAL
LOOP
OPTICAL
INPUT
OPTICAL
LOOP
OPTICAL
INPUT
OPTICAL
OUTPUT
CHANNEL B
КАБЕЛЬ TOSLINK
OPTICAL
OUTPUT
CHANNEL B
ПРАВЫЙ
-
+
-
+
КАБЕЛЬ ДИНАМИКА
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
КАБЕЛЬ ДИНАМИКА
ЛЕВЫЙ
-
+
-
+
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
19
Page 20
Примеры подключения

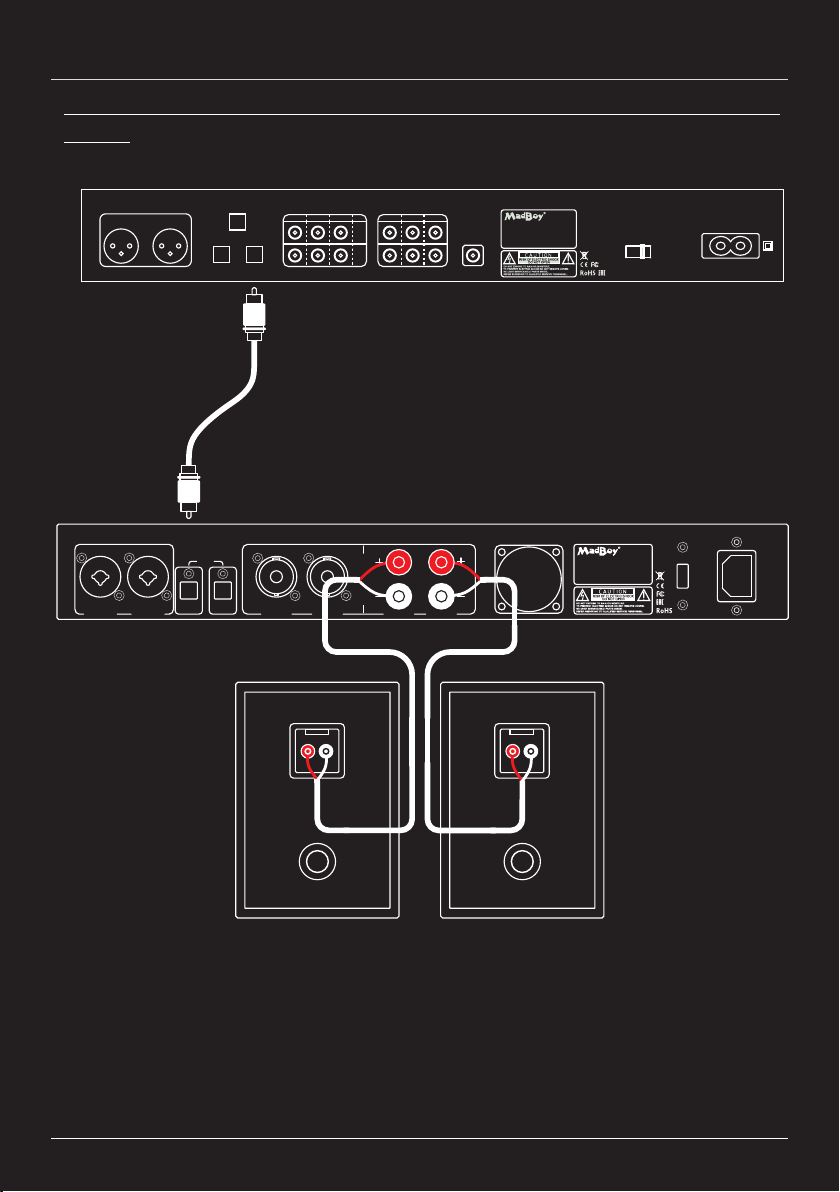

7. Подключение F-LOUD 370 к микшеру Remix-33 с помощью цифрового кабеля
Toslink.
ЗАДНЯЯ ПАНЕЛЬ REMIX-33
BALANCED M IC INPUTS
MIC 1 MIC 2
LINE INPU T
CHANNEL ACHANNEL B
OPTICAL
INPUT
USB
AUDIO
OPTICAL
OPTICAL
OUT
IN
КАБЕЛЬ TOSLINK
OPTICAL
LOOP
OPTICAL
OUTPUT
L R VIDEO
CHANNEL B
ПРАВЫЙ
AV INPUTS
AV OUTPUTS
VIDEO
L R
AV 1
AV 2
SUBWOOFER
OUT
MODEL: REMIX-33
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
AC VOLTAGE SELEC TOR
230V
POWER IN
AC 100 - 240 V, 50/60 Hz
ЗАДНЯЯ ПАНЕЛЬ F-LOUD 370
MODEL: F-LOUD 370
WWW.MADBOY-AUDI O.COM
SERIAL NO.:
SPEAKER O UTPUTS
CHANNEL A
CHANNEL BCHANNEL A
4 Ω MINIMUM
SPEAKER I MPEDANCE
КАБЕЛЬ ДИНАМИКА
ЛЕВЫЙ
POWER INP UT
VOLTAGE SELECTO R
AC 115/230V, 50/60Hz
-
+
-
+
ПАССИВНЫЕ ДИНАМИКИ SCREAMER-208
WWW.MADBOY-AUDIO.COM
20
Page 21
Схемы разъемов и электрических соединений
Симметричный разъем 1/4" TRSНесимметричный разъем 1/4" TS
наконечник =
сигнал
оболочка =
земля / экран
наконечник
оболочка
Симметричный разъем XLR
Гнездовой
разъем
12
3
Выво
1
2
3
Сигнал
земля / экран
горячий (+ve)
холодный (-ve)
Штекерный
разъем
21
3
наконечник =
горячий (+ve)
кольцо =
холодный (-ve)
оболочка =
земля / экран
наконечник
кольцо
оболочка
Разъем Speakon и схема подключения
1+
1-
2-
2+
Выво
Сигнал
Динамик+
1+
Динамик-
1-
Не подключено
2+
Не подключено
2-
Усилитель F-LOUD 370
A
+1
-1
+2
-2
B
+1
-1
+2
-2
WWW.MADBOY-AUDIO.COM
Кабель Speakon
21
Динамик
+1
-1
+2
-2
+1
-1
+2
-2
A
B
Page 22
Технические характеристики
Линейные входы:
Входное полное сопротивление: 10 кΩ (несимметричный), 20 кΩ (симметричный)
Чувствительность входа: -4 дБВ (несимметричный), -10 дБВ (симметричный)
Максимальный входной сигнал: +2 дБВ (несимметричный), -4 дБВ (симметричный)
Частота дискретизации: 192 кГц
Оптический вход / выход:
Частота дискретизации: 32 - 192 кГц
Формат данных: 2-канальный ИКМ, 24-бит
Мощность:
Вход питания: Переменный ток 115 В (60 Гц) / 230 В (50 Гц)
Потребляемая мощность: 380 Вт
Выходная мощность: 2 x 185 Вт RMS (4 Ω) или 2 x 105 Вт RMS (8 Ω)
2 x 340 Вт ПИК (4 Ω) или 2 x 170 Вт ПИК (8 Ω)
Размеры: (Ш) 430 мм х (Д) 235 мм х (В) 65 мм
WWW.MADBOY-AUDIO.COM
22
Page 23
WWW.MADBOY-AUDIO.COM
Page 24
WWW.MADBOY-AUDIO.COM
Page 25
WWW.MADBOY-AUDIO.COM
Page 26
Loading...
