INFORMACION DE SEGURIDAD

Lea estas instrucciones cuidadosamente,
tomando nota de todas las directrices, consejos
y cuidados antes de instalar el lavavajillas y
usarlo.

Para evitar errores y accidentes innecesarios,
es importante de asegurarse que todas las
personas que utilizan el lavavajillas estén
enteramente familiarizados con sus caracte­rísticas operativas y de seguridad.

El lavavajillas esta hecho para lavar sus vajillas
por muchos años y Ud. y sus futuros propietarios
pueden siempre encontrar información útil en
estas páginas.

- Recuerde que las bolsas de plástico que se
incluyen como envoltorio pueden ser fatales
como juguete para los niños pequeños.

- Este lavavajillas debería ser utilizado sola­mente por adultos. No permitan a los niños
jugar con los controles o con otras partes
de la maquina.

- La instalación debe ser llevada a cabo por
personas con el conocimiento y la experiencia
necesaria en conexiones de agua y drenaje
de acuerdo con las instrucciones en estos
consejos para su uso e instalación.

- La conexión de agua deberá hacerse via de
una llave de acceso fácil.

- El cable de la electricidad debe estar conec­tado a una toma de tierra. La instalación
permanente debe ser llevado a cabo sola­mente por un electricista autorizado.

- Antes de ejecutar cualquier control o repa­ración en la maquina debe ser aislado de la
corriente eléctrica. Para esto se debe quitar
el enchufe de la toma en la pared.

- Prevenga a los niños de sentarse, hamacarse
o pararse sobre la puerta abierta.

- Asegúrese que el cable de electricidad no
esté pelado o dañado cuando mueva el
lavavajillas en relación a la conexión o
limpieza etc.

- No coloque cuchillos filosos con sus puntas
hacia arriba. Es mucho mas seguro
colocarlos a lo largo de la canasta.

- No abra la puerta mientras el lavavajillas
esté funcionando.

- 2 -

- Si quita cualquier vajilla de la maquina antes
de finalizar el ciclo de lavado, es de suma
importancia enjuagarlos totalmente bajo
agua corriente para remover cualquier
remanente del detergente.

EN CASO DE INUNDACION O
GOTEO

- Cierre de inmediato la provisión de agua
cerrando la llave de agua y desconecte la
corriente eléctrica desenchufando de la
toma o removiendo el fusible.

- Controle que todos los cierres, juntas y
conexiones estén fuertemente cerrados.

- Llame a un técnico autorizado.

- Siempre hay un cierto riesgo de goteo en
cualquier maquina conectado a una provisión
de agua, no importa cuan segura pueda
ser las características. Por esto es aconse­jable siempre cerrar la provisión de agua, es
decir, la canilla cuando no se usa la maquina.

- El servicio y la reparación debe ser siempre
hecha por compañías de servicio o técnico
aprobado y autorizado por nosotros. Utilice
solamente repuestos originales.

NOTA:

El detergente utilizado en el lavavajillas
debe ser manejado con cuidado. Si alguno
traga el detergente haga que beba varios
vasos de leche o de agua inmediatamente.
No induzca al vomito. Consiga un consejo
médico. Si a alguien se le va detergente en
los ojos, lave inmediata y abundantemente
con agua. Consiga un consejo médico.
Asegúrese que los niños nunca puedan
estar en contacto con el detergente.
Manténgalo en lugar seguro y alejado de los
niños, cualquier derrame del detergente,
limpielo de inmediato y nunca deje la
puerta abierta con el detergente dentro de
la maquina.

- 3 -

CONSEJO GENERAL

DAÑO EN TRANSITO

Si descubre que la maquina ha sufrido cualquier
daño en el tránsito, esto deberá ser informado
dentro de los siete días a la firma que lo envió.

Controle que los siguientes accesorios se proveen
con el lavavajillas cuando lo desempaca:

- Curva para el tubo de descarga (3)

- Embudo (2)

APLICACIONES

Este lavavajillas está diseñado para el lavado
solamente de utensilios del hogar. Utilizando con
otros fines puede dañarlo e invalidar la garantía.

SUAVIZANTE DE AGUA PARA AGUA DURA

En primer lugar y antes que nada, controle si su
lavavajillas tiene o no suavizante de agua. Si tiene,
habrá una tapita de plástico removible de llenado
ubicado como se ilustra en el dibujo al lado.

Si su lavavajillas tiene suavizante del agua Ud.
debe remover la tapa de plástico y llenar el
contenedor con sal gruesa en granos antes de usar
la maquina por primera vez. Esto es muy
importante. Proceda como sigue:

1. Destornille la tapa contenedora de la sal.

2. Llene el contenedor de la sal con agua de la
canilla usando una jarra (sólo la primera vez).

3. Llene el contenedor con sal gruesa. Utilice un
embudo para no desparramar la sal. No utilice
sal doméstica.

4. Quite el embudo y limpie cualquier derrama­miento.

5. Atornille de vuelta la tapa de llenado en su
lugar.

El suavizante de agua esta ahora listo para la
primera carga de vajilla.

Sin embarbo, note que NUNCA debe poner
detergente en el contenedor de la sal.

1

2

1

2

3

4

5

6

DESCRIPCIÓN DE LA MAQUINA

DISPENSADOR DEL LIQUIDO DE
LAVADO (1)

Utilice un liquido de lavado que resulte en
un secado mas limpio y mas rápido de la
carga, ya que esto ayuda a que salga el
agua y la suciedad.

Demasiado liquido de lavado puede resultar
en veteados, y demasiado poco puede
causar en manchas blancas.

El dispensador alberga cerca de 140 ml.
Esto es suficiente para 40-70 ciclos de
lavado, dependiendo de la dosificación.

Cuando el nivel del liquido de lavado esta
alcanzando el fondo de la escala, es
tiempo de volver a llenar el dispensador.

Deslice hacia afuera el dispensador y
cuidadosamente llene con el liquido de
lavado hasta que el nivel alcanza a la
marca roja en el tubo indicador del nivel.

No sobrepase el nivel, y seque cualquier
derrame para prevenir cualquier problema
de espuma.

No olvide de cerrar el dispensador después.
Ajuste el dosaje estableciendo de acuerdo a

la dureza del agua. Comience a establecer
el dosaje mas bajo y aumento de acuerdo a
la necesidad girando la flecha en dirección
a las manecillas del reloj.

- 4 -

Nota:

no llene el dispensador del liquido del
lavado con detergente.

BRAZO ROCIADOR (2)

Es importante mantener limpio todos los
agujeros del brazo rociador. Un agujero
tapado puede afectar seriamente la
eficiencia del lavado. Si el brazo rociador
necesita de una limpieza, destornille el
tornillo en dirección a las manecillas del
reloj y levante el brazo rociador. Limpie los
agujeros y sacuda cualquier remanente de
comida.

FILTRO GRUESO (3)

El propósito del filtro es el de agarrar objetos
grandes tales como escarbadientes y
pedazos de cascara de huevos. Asegúrese
que el filtro esté siempre limpio. Sáquelo y
limpielo bajo agua de la canilla cuando
fuere necesario.

FILTRO FINO (4)

Es importante mantener este filtro limpio.
Un filtro sucio o trancado siempre dará
una limpieza ineficiente. El filtro fino puede
fácilmente ser sacado para limpieza
cuando haya removido el filtro grueso.

DISPENSADOR DEL DETERGENTE (5)

Utilice sólo detergente especial para lava­vajillas. Para una carga normal, ponga 1-2
cucharas del detergente en el dispensador
del deter-gente.

SUAVIZANTE DEL AGUA (6)

Algunos modelos de lavavajillas están
equipados con un suavizador de agua
para agua dura.

Si su lavavajillas tiene un suavizador de
agua, el dispensador de liquido de lavado
debería ser puesto para un dosaje bajo.

La cal en agua dura causa depósitos blancos
en la vajilla y en e l interior del lavavajillas.
Para prevenir esto, el agua debe pasar a
través de un contenedor especial donde se
remueve la dureza. Dado que el suavizador
del agua consume sal gruesa lavadora, debe
volver a llenar el contenedor de sal después
de un cierto numero de ciclos de lavado.

Cuando la lámpara indicador en el panel
de control se ilumina es tiempo de llenar
con sal. Proceda como sigue:

Destornille el contenedor de sal. Llene con
agua y después con sal gruesa de lavado.
La sal común de cocina afectara la eficiencia
del suavizador del agua y lo dañara. Utilice
el embudo que se provee con el lavavajillas.
Seque y limpie todo derrame alrededor de
la abertura para asegurarse que los tornillos
del recipiente estén fuertemente apretados.
El contenedor de sal, es para aproxima­damente 1 litro lo cual es suficiente para
cerca de 20-30 ciclos de lavado.

- 5 -

TOMA DEL SUAVIZADOR DEL AGUA

Como ser provee de la fabrica, el suavizador
del agua esta establecido para una dureza
de agua de hasta 20°dH. Si su agua es aun
mas dura, puede aumentar la capacidad del
suavizador del agua sacando la toma de
goma en la parte posterior del lavavajillas
en la derecha. Ver la ilustración.

- 6 -

o

TABLA DE CONTROLES Y DE PROGRAMA
Consumo con agua fría

Selección de temperatura: 55° kWh: 0.60 - en 47 minutos - 13 litros de agua
Selección de temperatura: 65° kWh: 0.75 - en 55 minutos - 13 litros de agua

Consumo con agua caliente

Selección de temperatura: 55° kWh: 0.19 - en 29 minutos - 13 litros de agua
Selección de temperatura: 65° kWh: 0.28 - en 33 minutos - 13 litros de agua

1 4 3 2

1 SELECTOR DE TEMPERATURA

55° - Botón hacia adentro
65° - Botón hacia afuera

2 BOTON SELECTOR

Para el inicio de la maquina:
Gire el botón selector al inicio del
programa. El interrruptor ON/OFF esta
incorporado en el selector del programa.
Durante el proceso de calentamiento
del agua, el temporizador no se mueve.
Para aislar el lavavajillas de la provisión
de energía, desenchufe la maquina de
la toma.

3 PILOTO INDICADOR

Durante el programa, el piloto de funcio­namiento permanece encendido, y se
apaga cuando el programa finaliza.

4 PILOTO INDICADOR DE SAL

Este indicador luminoso se enciende al
agotarse la sal. Una vez rellenada, es
posible que este indicador permanezca
encendido durante uno o más ciclos.

SEGURO DE LA PUERTA

Para abrir la puerta, presione el asa hacia
abajo. Evite abrir la maquina cuando esté
funcionando. Si abre la puerta y la deja
entreabierta una vez ha finalizado el
programa, los platos se secarán antes.

CARGANDO

COMO CARGAR EL LAVAVAJILLAS

La ilustración muestra a la maquina
cargada en los cinco compartimientos.

Su propia maquina puede que no sea
idéntico a este cargado, pero si sigue los
consejos que se mencionan mas abajo
estamos seguros que estará contento con
los resultados.

- Siempre coloque los vasos, tazas y
bols de boca para abajo.

- Incline los platos hondos de tal forma
que el agua pueda escurrirse cuando
se seca.

- Asegúrese que la vajilla no se apoya
uno contra otro. Esto es particularmente
importante con relación al canasto de
cazolerocucharas, etc. simplemente no
pueden ser lavados apropiadamente.
Asegurese que el agua pueda llegar a
todas las superficies sucias.

- Asegúrese que la cazolero con mangos
cortos o pequeños u otros items no se
salgan a través de las aberturas en el
canasto y dificultan la rotación del brazo
rociador.

- Nunca ponga objetos de plata y acero
inoxidable juntos. Cuando estos metales
entran en contacto ocurre una reacción
química que oxida a la plata.

- La porcelana con un modelo aplicado
en el borde del esmalte no debe ser
apropiado para el lavado a maquina ya
que los colores pueden desteñirse y
perder su lustre. Lo mismo se aplica a
la cazolero con mangos de madera o
plástico.

- 7 -

Recomendamos que a partir de ahora
compre artículos que se puedan lavar
con el lavavajillas.

- No todos los artículos de plástico son
lavables en la maquina. Si esta en dudas
si su utensilio de plástico puede ser
lavado o no en la maquina, le sugerimos
controlar lavando un solo objeto o de
lo contrario lavarlo a mano.

- Cuando lava artículos delicados, selec­cione la menor temperatura de lavado.

- El aluminio se vuelve deslustrado cuando
se lava con la maquina. La maquina lo
limpia per al costo se su apariencia.

- Sustancias como ketchup que contiene
agentes colorantes fuertes puede causar
una descolorizacion temporaria en la
maquina.

- 8 -

o

PRUEBE LA MAQUINA HACIENDOLO FUNCIONAR UN CICLO

Cargue el lavavajillas. (Ver página:
CARGANDO) Llene el dispensador
con el liquido de lavar. Vierta la

Saque fuera todo remanente
de comida solida.

cantidad adecuada de detergente
en el dispensador del detergente.

1 2

Seleccione la temperatura

Cierre la puerta.

requerida.

3 4

Inicie el lavado colocando el
botón del programa en la
posición de inicio.

5 6

Controle los filtros para ver si ellos
necesitan una limpieza cuando el
lavavajilla haya terminado el lavado.

EN EL CASO DE ALGUNA FALLA

• Si gotea agua de la maquina

– Cierre la llave de agua o canilla inme-

diatamente y aísle la maquina de la
corriente eléctrica desenchufandolo de
la toma. Controle que todas las uniones,
juntas y conexiones estén bien ajustadas.

– Siempre hay un cierto riesgo de goteos

en cualquier maquina conectada a una
red de agua, no importa que seguridad
pueda tener esa red. Por esto es acon­sejable siempre cerrar el paso de agua
cuando la maquina no se usa.

– Controle lo siguiente antes de llamar a un

técnico.

• La maquina no funciona

– Esta bien cerrada la maquina?
– Esta abierta el paso de agua?
– Esta la maquina conectada a la red

eléctrica?

– Se ha quemado el fusible?

- 9 -

• Vajilla veteada o deslustrado

– Manchas blancas del agua dura se

haya probablemente formado en la
maquina y se depositó en la vajilla.
Compre un removedor de cal y siga
las instrucciones en el paquete para
limpiar el lavavajillas.

Si aun no puede remediar el problema
después de seguir los pasos enumerados
mas arriba, llame al técnico autorizado.

• El agua no se descarga después de
finalizar el ciclo

– Abrió la puerta antes que se apague la

luz y que haya finalizado el ciclo?

– Están tapados los filtros?
– Esta bloqueado el tubo de descarga?

• La vajilla no se ha lavado
apropiadamente

– Hay alguna cosa que obstaculiza al

brazo de rociado para que gire?

– Fue la vajilla colocada muy cerca uno

de otro?

– Utilizo suficiente detergente? (Cantidad

correcta: cerca de 1-2 cucharas/carga).

– Limpie los filtros!
– Controle que el dispensador del liquido

de lavado no esté vacío.

– Están los filtros colocados en su lugar

apropiadamente?

- 10 -

COLOCACION E INSTALACION

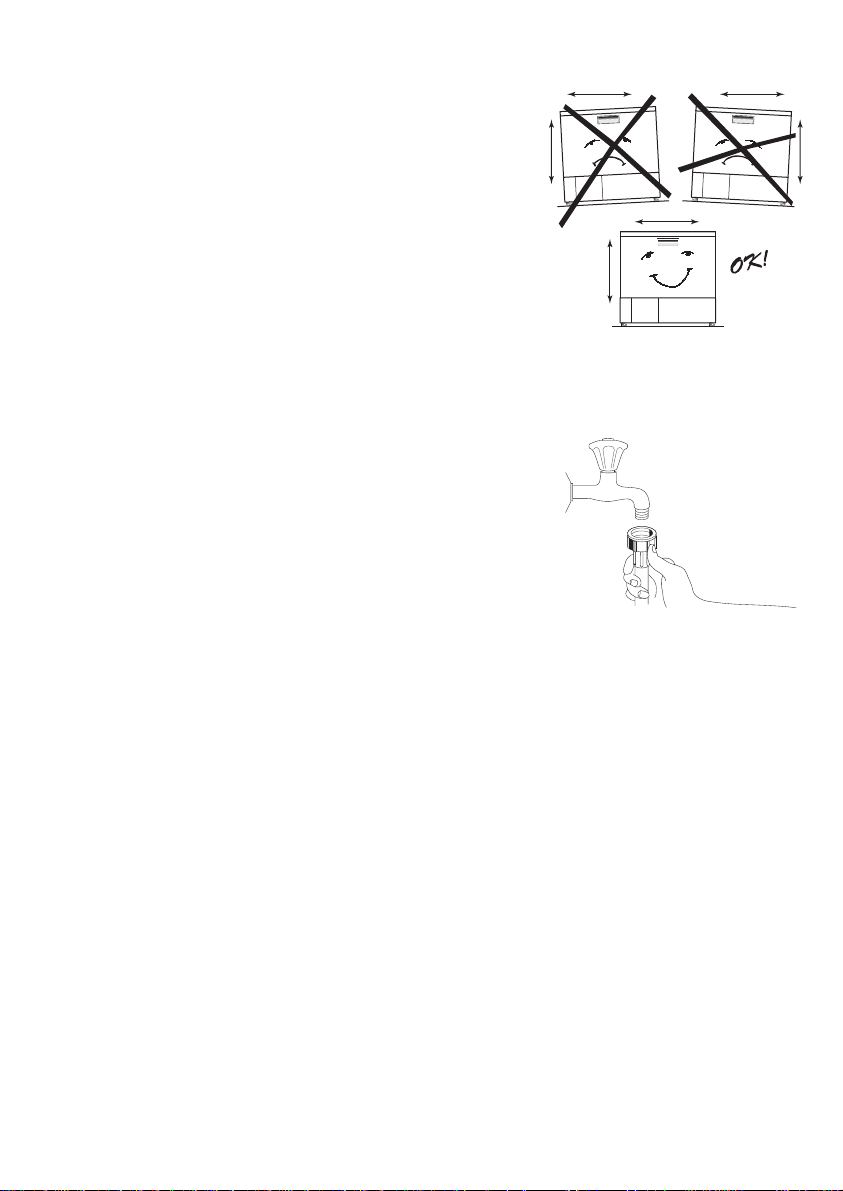

Colocación

En su versión standard la maquina se cree que se
instalara en la pileta de cocina o mesada. Para que
funcione apropiadamente debe estar perfectamente
nivelada. Su altura puede ser ajustado con las
patas ajustables (8 mm cada uno).

Red de agua corriente

La temperatura del agua no debería exceder de
65°C y la presión debería ser entre 50-1000kPa
(0.5 - 10 bar). Es importante tener una canilla o
llave, colocado cerca de la maquina y con un
acceso fácil.

Conecte el tubo de entrada a una canilla de 3/4”.
El tubo de entrada no debe estar unido a ningún
otro tubo de extensión. Si es demasiado corto, todo
el tubo debe ser reemplazado por un tubo de alta
presión mas largo, especialmente diseñado con
este fin. El fin de este tubo puede ser girado en
cualquier dirección. Afloje la tuerca de retención,
gire el tubo, luego vuelva a ajustar la tuerca.

- 11 -

Coneccion de descarga

Coloque la otra punta del tubo de descarga sobre
la pileta como se ilustra.
No debe superar en ningún momento los 75 cm
de altura por encima de la superficie en la que se
apoya el lavavajillas. De lo contrario, éste dejaría
de funcionar correctamente.
Es también importante asegurarse que el diámetro
interno del tubo no sea menor que 13 mm en
cualquiera de los puntos. Si el tubo de descarga
es demasiado largo puede ser fácilmente cortado
al largo correcto.

- Corte el tubo a un largo apropiado, usando un
cuchillo afilado.

- Adapte la curva que se provee, en el final del
tubo.

Conexión eléctrica

El lavavajillas debe ser conectado a una toma de
tierrra que debe ser de fácil acceso y protegido
por un fusible de 10 Amp.

Nota:

Una instalación eléctrica permanente debe ser
realizado por un electricista profesional.

Antes que se realice cualquier trabajo en la
maquina, debe ser primeramente desenchufado
de la toma principal.

DATOS TECNICOS

Capacidad: Compartimiento de 5 lugares
Dimensiones: Ancho 450 mm - Altura 460 mm - Profundidad: 480 mm
Peso: 17 kg
Voltaje: 220/230 V - 50 Hz
Fusible: 10 Amp
Cardón Princ: Largo 1,7 mts. con enchufe para coneccion a 220/230V
Potencia: Elemento de calentamiento: 1200 W

Total: 1280 W
Presión del agua: 50-1000 kPa (0.5-10 bar).
Temperatura: Máximo 65°C
