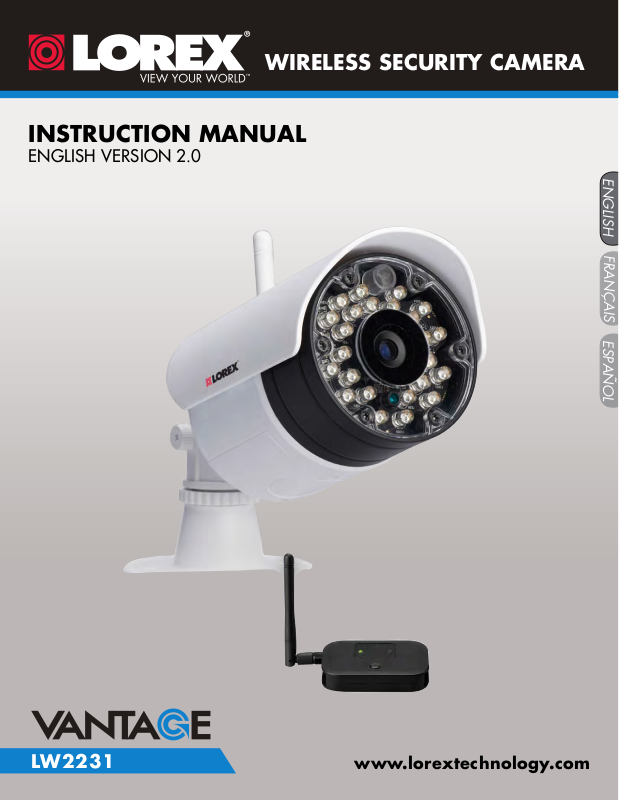

Lorex LW2231 Instruction Manual

WIRELESS SECURITY CAMERA

FRANÇAIS

INSTRUCTION MANUAL

ENGLISH VERSION 2.0

ENGLISH

ESPAÑOL

LW2231

www.lorextechnology.com

Thank you for purchasing this product.
This manual refers to the following models:

• LW2231

To learn more about this product and to learn about our complete range of accessory
products, please visit our website at:

www.lorextechnology.com

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RICK OF ELECTRIC SHOCK DO NOT
REMOVE COVER. NO USER SERVICABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral
triangle, is intended to alert the user to the presence of uninsulated
"dangerous voltage" within the products ' enclosure that may be of
sufficient magnitude to constitute a risk of electric shock.

The exclamation point within an equilateral triangle is intended to
alert the user to the presence of important operating and
maintenance (servicing) instructions in the literature accompanying
the appliance.

WARNING: TO PREVENT FIRE OR SHOCK HAZARD, DO NOT
EXPOSE THIS UNIT TO RAIN OR MOISTURE.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE
OF THE PLUG TO THE WIDE SLOT AND FULLY INSERT.

NEED HELP?

CONTACT US FIRST

DO NOT RETURN THIS PRODUCT TO THE STORE

Please make sure to register your product at www.lorextechnology.com

to receive product updates and technical support.

2 Easy Ways to Contact Us

Online:

Product Support is available 24/7 including product information, user
manuals, quick start up guides and FAQ’s at

www.lorextechnology.com/support

For all other matters, visit www.lorextechnology.com

By Phone:

North America:

Customer Service (for warranty matters): 1-888-425-6739 (1-888-42-LOREX)
Tech Support (for technical/installation issues): 1-877-755-6739 (1-877-75-LOREX)

Mexico: 001-800-681-9263, 001-800-514-6739

FEB 12 2013 - R15

International: [phone]

(Example: From the UK, dial 00 instead of +)

VIEW YOUR WORLD™

VOIR VOTRE MONDE

VEA SU MUNDO™

MD

¿NECESITA AYUDA?

COMUNÍQUESE PRIMERO
CON NOSOTROS

NO DEVUELVA ESTE PRODUCTO A LA TIENDA NE RETOURNEZ PAS CE PRODUIT AU MAGASIN

Por favor, registre su producto en www.lorextechnology.
com para recibir actualizaciones del producto y
asistencia técnica.

Hay 2 maneras fáciles de comunicarse
con nosotros:

En línea:

Apoyo al cliente está disponible 24/7, incluyendo
información del producto, manuales para el usuario, guías
de inicio rápido y preguntas más frecuentes en:

www.lorextechnology.com/support

BESOIN D’ASSISTANCE?

COMMUNIQUEZ D’ABORD
AVEC NOUS

Veuillez enregistrer votre produit sur le site
www.lorextechnology.com afin de recevoir des mises à jour
et le soutien technique pour votre produit.

2 façons simples de communiquer
avec nous :

En ligne :

À votre disposition 24/7, le soutien pour les produits comprend
les renseignements sur les produits, guides d’utilisation, guides
de départ rapide et FAQ :

www.lorextechnology.com/support

Para todo lo demás, visite

www.lorextechnology.com

Por teléfono:

Norte América:

Atención al cliente (para asuntos de la garantía - garantía válida sólo

en E.U.A., vea la garantía ofrecida por el importador):

1-888-425-6739 (1-888-42-LOREX)
Asistencia técnica (para asuntos técnicos o de instalación):
1-877-755-6739 (1-877-75-LOREX)

Teléfono y Servicios Válidos Sólo en E.U.A.:

001-800-681-9263, 001-800-514-6739

Internacional: [phone]

Pour toutes les autres questions,
visitez www.lorextechnology.com

Par téléphone :

En Amérique du Nord :

Service à la clientèle (pour tout ce qui concerne la garantie) :
1-888-425-6739 (1-888-42-LOREX)
Soutien technique (pour les questions d’ordre technique ou relatives à

l’installation) : 1-877-755-6739 (1-877-75-LOREX)

Mexique : 001-800-681-9263, 001-800-514-6739

International : [phone]
(par exemple : à partir du Royaume-Uni, composez le 00 au lieu de +)

FEB 12 2013 - R15

BEFORE YOU START

Please make sure to register your product at www.lorextechnology.com

to receive product updates and technical support

THIS PRODUCT MAY REQUIRE PROFESSIONAL INSTALLATION

LOREX IS COMMITTED TO FULFILLING YOUR SECURITY NEEDS

• We have developed user friendly products and documentation.

Please read the Quick Start Guide and User Manual before you

install this product.

• Consumer Guides and Video Tutorials are available on our web

site at www.lorextechnology.com/support

• If you require further installation assistance, please visit

www.lorextechnology.com/installation or contact a

professional installer.

• Please note that once the components of this product have been

unsealed, you cannot return this product directly to the store

FEB 12 2013 - R9

without the original packaging.

AVANT DE

ANTES DE

COMMENCER

Veuillez enregistrer votre produit sur le site
www.lorextechnology.com afin de recevoir
des mises à jour et le soutien technique pour
votre produit.

CE PRODUIT PEUT NÉCESSITER UNE
INSTALLATION PROFESSIONNELLE

LOREX S’ENGAGE À RÉPONDRE À VOS
BESOINS EN MATIÈRE DE SÉCURITÉ

• Nous avons conçu et développé une documentation

et des produits extrêmement conviviaux. Veuillez
lire le Guide de départ rapide et le Guide
d’utilisation avant d’installer ce produit.

• Des guides pour consommateurs et des tutoriels

EMPEZAR

Cerciórese de por favor colocar su producto
en www.lorextechnology.com para recibir
actualizaciones y la información del producto
y soporte técnico.

ESTE PRODUCTO PUEDE EXIGIR UNA
INSTALACIÓN PROFESIONAL

LOREX SE COMPROMETE A SATISFACER
SUS NECESIDADES EN SEGURIDAD

• Favor de leer la guía de instalación rápida y la

guía del usuario antes de instalar este producto.

• Puede conseguir las guías del consumidor y los

cursos en enseñanza video sobre el Internet

visitando www.lorextechnology.com/support
vidéo vous sont offerts sur notre site Web :
www.lorextechnology.com/support

• Si vous avez besoin de plus d’assistance pour

l’installation de ce produit, veuillez visiter le site
www.lorextechnology/installation ou communiquez
avec un installateur professionnel.

• Veuillez prendre note que lorsque vous avez déballé

les pièces et composantes de ce produit, vous ne
pouvez pas retourner celui-ci directement au
magasin sans son emballage original.

www.lorextechnology.com

• Si necesita ayuda para la instalación, visite

www.lorextechnology.com/installation o contacte

un especialista en instalaciones.

• Favor de notar que una vez que los componentes

de este producto han sido removidos del

embalaje, no podrá devolver este producto

directamente a la tienda.

VIEW YOUR WORLD™

VOIR VOTRE MONDE

VEA SU MUNDO™

MD

FEB 12 2013 - R9

Important Safeguards

In addition to the careful attention devoted to quality standards in the manufacture process of
your product, safety is a major factor in the design of every instrument. However, safety is your
responsibility too. This sheet lists important information that will help to ensure your enjoyment
and proper use of the product and accessory equipment. Please read them carefully before
operating and using your product.

General Precautions

1. All warnings and instructions in this manual should be followed.

2. Do not use receivers or video monitors in humid or wet places.

3. Keep enough space around the product for ventilation. Slots and openings in the storage
cabinet should not be blocked.

4. It is highly recommended to connect the product to a surge protector to protect from damage
caused by electrical surges. It is also recommended to connect the product to an
uninterruptible power supply (UPS), which has an internal battery that will keep the product
running in the event of a power outage.

5. Remove the plug from the outlet before cleaning. Do not use liquid aerosol detergents. Use a
water dampened cloth for cleaning.

Installation

1. Read and Follow Instructions - All the safety and

operating instructions should be read before the product
is operated. Follow all operating instructions.

2. Retain Instructions - The safety and operating

instructions should be retained for future reference.

3. Heed Warnings - Comply with all warnings on the

product and in the operating instructions.

4. Polarization - Do not defeat the safety purpose of the

polarized or grounding-type plug.

A polarized plug has two blades with
one wider than the other.

A grounding type plug has two blades
and a third grounding prong.

The wide blade or the third prong are
provided for your safety.

If the provided plug does not fit into your
outlet, consult an electrician for
replacement of the obsolete outlet.

5. Power Sources - This product should be operated only

from the type of power source indicated on the marking
label. If you are not sure of the type of power supplied
to your location, consult your video dealer or local power
company. For products intended to operate from battery
power, or other sources, refer to the operating
instructions.

6. Overloading - Do not overload wall outlets or extension

cords as this can result in the risk of fire or electric
shock. Overloaded AC outlets, extension cords, frayed
power cords, damaged or cracked wire insulation, and
broken plugs are dangerous. They may result in a
shock or fire hazard. Periodically examine the cord,
and if its appearance indicates damage or deteriorated
insulation, have it replaced by your service technician.

7. Power-Cord Protection - Power supply cords should

be routed so that they are not likely to be walked on or
pinched by items placed upon or against them. Pay
particular attention to cords at plugs, convenience
receptacles, and the point where they exit from the
product.

8. Surge Protectors - It is highly recommended that the

video equipment be connected to a surge protector.
Doing so will protect the equipment from damage
caused by power surges. Surge protectors should bear
the UL listing mark or CSA certification mark.

9. Uninterruptible Power Supplies (UPS) - Because

this product is designed for continuous, 24/7 operation,
it is recommended that you connect the product to an
uninterruptible power supply. An uninterruptible
power supply has an internal battery that will keep the
product running in the event of a power outage.
Uninterruptible power supplies should bear the UL
listing mark or CSA certification mark.

Caution: Maintain electrical safety. Power line

operated equipment or accessories connected to this
product should bear the UL listing mark or CSA
certification mark on the accessory itself and should
not be modified so as to defeat the safety features. This
will help avoid any potential hazard from electrical
shock or fire. If in doubt, contact qualified service
personnel.

ENGLISH

www.lorextechnology.com

v

Installation (Continued)

10. Ventilation - Slots and openings in the case are

provided for ventilation to ensure reliable operation
of the product and to protect it from overheating.
These openings must not be blocked or covered. The
openings should never be blocked by placing the video
equipment on a bed, sofa, rug, or other similar
surface. This product should never be placed near or
over a radiator or heat register. This product should
not be placed in a built-in installation such as a
bookcase or rack unless proper ventilation is provided
and the product manufacturer’s instructions have
been followed.

11. Attachments - Do not use attachments unless

recommended by the product manufacturer as they
may cause a hazard.

12. Water and Moisture - Do not use receivers or video

monitors near water — for example, near a bath tub,
wash bowl, kitchen sink or laundry tub, in a wet
basement, near a swimming pool and the like.

13. Heat - The product should be situated away from

heat sources such as radiators, heat registers,
stoves, or other products (including amplifiers) that
produce heat.

14. Accessories - Do not place this

video equipment on an unstable
cart, stand, tripod, or table. The
video equipment may fall,
causing serious damage to the
product. Use this product only
with a cart, stand, tripod,
bracket, or table recommended
by the manufacturer or sold with
the product. Any mounting of the product should
follow the manufacturer’s instructions and use a
mounting accessory recommended by the
manufacturer.

15. Camera Extension Cables – Check the rating of

your extension cable(s) to verify compliance with your
local authority regulations prior to installation.

16. Mounting - The cameras provided with this system

should be mounted only as instructed in this guide or
the instructions that came with your cameras, using
the provided mounting brackets.

17. Camera Installation- Cameras are not intended

for submersion in water. Not all cameras can be
installed outdoors. Check your camera
environmental rating to confirm if they can be
installed outdoors. When installing cameras
outdoors, installation in a sheltered area is required.

Service

1. Servicing - Do not attempt to service this video

equipment yourself, as opening or removing covers
may expose you to dangerous voltage or other
hazards. Refer all servicing to qualified service
personnel.

2. Conditions Requiring Service - Unplug this

product from the wall outlet and refer servicing to
qualified service personnel under the following
conditions:

A. When the power supply cord or plug is damaged.
B. If liquid has been spilled or objects have fallen into

the product.
C. If the product has been exposed to rain or water.
D. If the product has been dropped or the cabinet has

been damaged.
E. If the product does not operate normally by

following the operating instructions. Adjust only
those controls that are covered by the operating
instructions. Improper adjustment of other controls
may result in damage and will often require extensive
work by a qualified technician to restore the product
to its normal operation.

F. When the product exhibits a distinct change in
performance. This indicates a need for service.

Replacement Parts - When replacement parts are

7.
required, have the service technician verify that the
replacements used have the same safety
characteristics as the original parts. Use of
replacements specified by the product manufacturer
can prevent fire, electric shock, or other hazards.

8. Safety Check - Upon completion of any service or
repairs to this product, ask the service technician to
perform safety checks recommended by the
manufacturer to determine that the product is in safe
operating condition.

Use

1. Cleaning - Unplug the product from the wall outlet

before cleaning. Do not use liquid cleaners or aerosol
cleaners. Use a damp cloth for cleaning.

2. Product and Cart Combination - Product and cart
combination should be moved with care. Quick stops,
excessive force, and uneven surfaces may cause the
product and cart combination to overturn.

3. Object and Liquid Entry - Never push objects of any
kind into this product through openings as they may
touch dangerous voltage points or “short-out” parts
that could result in a fire or electric shock. Never spill
liquid of any kind on the product.

4. Lightning - For added protection of this product
during a lightning storm, or when it is left unattended
and unused for long periods of time, unplug it from
the wall outlet and disconnect the antenna or cable
system. This will prevent damage to the product due
to lightning and power line surges.

vi

NOTICES

WARNING

!

STRANGULATION HAZARD:

Infants have STRANGLED in power cords. Keep power
cords more than 3 feet away from cribs, bassinets, play
yards and other safe sleep environments for infants.

ENGLISH

FCC Notice:

This equipment has been certified and found to
comply with the limits regulated by the FCC part 15,
subpart C. Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses and
can radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference to
radio communications.

However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference to radio
or television reception (which can be determined by
turning the equipment on and off), the user is
encouraged to try to correct the interference by one
or more of the following measures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and
receiver

• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected

• Consult the dealer or an experienced radio or
television technician for assistance

Warning:
To ensure compliance with the FCC’s RF exposure
guidelines, this equipment should be installed and
operated with minimum distance 20cm (7.87in)
between the radiator and nearby persons.

Industry Canada Notice:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation is
subject to the following two conditions: (1)This
device may not cause harmful interference, and
(2) This device must accept any interference
received, including interference that may cause
undesirable operation.

This Class B digital apparatus complies with
Canadian ICES-003.

Le présent appareil est conforme aux CNR
d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisée aux
deux conditions suivantes : (1) l'appareil ne doit pas
produire de brouillage, et (2) l'utilisateur de
l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe B est conforme
à la norme NMB-003 du Canada.

MODIFICATION:
Any changes or modifications not expressly
approved by the grantee of this device could void the
user's authority to operate the device.

Toute modification non approuvée explicitement par
le fournisseur de licence de l'appareil peut
entraîner l'annulation du droit de l'utilsateur à
utiliser l'appareil.

RoHS:

This product is fully compliant with the European
Union Restriction of the Use of Certain Hazardous
Substances in Electrical and Electronic Equipment
("RoHS") Directive (2002/95/EC). The RoHS directive
prohibits the sale of electronic equipment
containing certain hazardous substances such as
lead, cadmium, mercury, and hexavalent
chromium, PBB, and PBDE in the European Union.

It is imperative that the user follows the guidelines in this manual to avoid improper usage which may result in damage
to the product, electrical shock, and fire hazard injury. In order to improve the features, functions, and quality of this
product, the specifications are subject to change without notice from time to time.

Please see the label on your device for FCC/IC certification numbers.

vii

Features

• Real-time (up to 30fps) wireless video with MPEG-4 compression @ 640x480 (VGA) resolution

• Extended bandwidth delivers super smooth high frame rate video

1

• SignalGuard Technology continuously monitors the wireless signal and automatically
reconnects upon detecting low signal strength

• Next generation adaptive Frequency Hopping Spread Spectrum (FHSS) technology greatly
reduces conflicts with competing signals

• Built-in microphone for listen-in audio

2

• Built-in auto-mechanical infrared camera filter achieves accurate color reproduction in
varying lighting conditions

• Night vision range up to 135ft (41m) / 90ft (27m)

• Simple installation. No video cable required

• Weatherproof camera and power connectors, can be installed indoors or outdoors

3

4

5

• Easily connects to any surveillance DVR (BNC) or TV (RCA)

• High gain antennas provide up to 165ft (50m) indoor / 500ft (152m) outdoor wireless range

• Vandal resistant camera design with cable pass-through mounting bracket

1

6

1. At full signal strength. Limit number of obstructions to ensure best performance.

2. Audio recording without consent is illegal in certain jurisdictions. Lorex Technology Inc. assumes no liability for use of its
products that does not confirm with local laws.

3. Stated IR illumination ranges are based on ideal conditions in typical outdoor night time ambient lighting and total darkness.
Actual range and image clarity depends on installation location, viewing area and light reflection/absorption level of object.

4. Camera and receiver requires a wired connection to an electrical outlet (power adapters included).

5. Not intended for submersion in water. Installation in a sheltered area required.

6. Maximum wireless transmission range. Actual range dependent upon building materials and other obstructions in path of
wireless signal.

viii

Table of Contents

1. Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Wireless Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. Wireless Camera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. Installing the Camera. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.1 Installation Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.2 Mounting Positions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.3 To Install the Camera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5. Connecting to a DVR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. Connecting to a TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

ENGLISH

7. Pairing Cameras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

8. Appendix A: System Specifications. . . . . . . . . . . . . . . 10

8.1 General Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

8.2 Receiver Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8.3 Camera Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

9. Appendix B: Frequently Asked Questions . . . . . . . . . 11

9.1 Wired vs. Wireless Cameras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

9.2 Does a wireless camera require power? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

9.3 How far can a wireless camera transmit a video signal? . . . . . . . . . . . . . . . . . . . .11

9.4 Are digital wireless camera signals secure? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

9.5 How many frames per second should I expect from a digital wireless camera? . 12

9.6 How many wireless cameras can I install? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

10. Appendix C: Troubleshooting . . . . . . . . . . . . . . . . . . 13

11. Appendix D: Extending Wireless Signal Range. . . . 14

ix

x

1. Getting Started

The system comes with the following components:

1 X WIRELESS CAMERA 1 X WIRELESS RECEIVER 2 X POWER ADAPTERS

(FOR CAMERA & RECEIVER)

Getting Started

ENGLISH

1 X MOUNTING KIT

(Mounting kit contents may differ

from image)

1 X BNC-TO-RCA ADAPTER

1 X WHITE CAMERA ANTENNA

(PRE-ATTACHED)

2 X DOUBLE-SIDED TAPE

1 X BLACK RECEIVER ANTENNA

(PRE-ATTACHED)

WIRELESS SECURITY CAMERA

INSTRUCTION MANUAL

ENGLISH VERSION 1.0

LW2231

www.lorextechnology.com

ENGLISH

FRANÇAIS

ESPAÑOL

1 X INSTRUCTION MANUAL

1 X QUICK START GUIDE

CHECK YOUR PACKAGE TO CONFIRM THAT YOU HAVE RECEIVED THE COMPLETE SYSTEM,
INCLUDING ALL COMPONENTS SHOWN ABOVE.

11

1

Wireless Receiver

2. Wireless Receiver

1

2

3

1 Removable Antenna (SMA Type): Pre-attached to the receiver.

2 Pairing Status LED: Glows green continuously when a camera is paired to the receiver.

Flashes on and off slowly when pairing mode is active and flashes rapidly when camera is out
of range.

3 Pairing Button: F

“Pairing Cameras” on page 9.

4 DC Power: Connect power adapter

to power on the receiver.

5 Termination Cable: Includes BNC

video output c
output.

6 Antenna Jack

or details, see

able and RCA audio

4

5

BNC Video

RCA Audio

6

2

3. Wireless Camera

Wireless Camera

ENGLISH

2 3

1

4

5 6

1 Microphone

2 Removable Antenna (SMA Type): Pre-attached to the back of camera.

3 Camera Stand

4 DC Power: Connect po

5 Pairing Button: F

6 Antenna Jack

ATTENTION - This camera includes an Auto Mechanical IR Cut Filter. When the camera

changes between Day/Night viewing modes, an audible clicking noise may be heard
from the camera. This clicking is normal and indicates that the camera filter is working.

wer adapter to power on the camera.

or details, see “Pairing Cameras” on page 9.

3

Installing the Camera

4. Installing the Camera

Camera is suitable for outdoor installation.

Installation in a sheltered location is
recommended. For example, install under shelter

protected from the elements, such as beneath roof
eaves. The diagram to the right shows an example of
an ideal location for outdoor placement.

4.1 Installation Warnings

• Aim the camera to optimize the viewing area: select a location that provides a clear view of
the area you want to monitor, that is free from dust, and that is not facing a strong light source
or direct sunlight.

• Avoid installing the camera where there are thick walls or obstructions between the camera
and the receiver.

• Avoid installing in a location which requires the wireless signal to pass through cement,
concrete, and metal structures. This will reduce the range of transmission. For details, see
“Appendix B: Frequently Asked Questions” on page 11.

• Select a location for the camera that has an ambient temperature between 14°F~122°F
(-10°C~50°C)

• Not intended for submersion in water. For outdoor use, installation in a sheltered location is
recommended.

4

Installing the Camera

4.2 Mounting Positions

You may mount your camera on a wall, ceiling, or counter. See the images below for
recommended configurations of the camera stand and antenna.

ENGLISH

Wall Ceiling

NOTE: For ceiling installation, position the antenna as high as the ceiling allows. See the

"Ceiling" mounting position in the figure above.

Before mounting the camera permanently, carefully plan where and
how the camera will be positioned and where you will route the cable
that connects the camera to the power adapter. Verify the camera’s
performance by observing the image on a monitor when the camera
is positioned where it will be permanently installed.

Counter

4.3 To Install the Camera

1 Use the included mounting screws to mount the camera to the mounting surface:

• Mark the positions of the screw holes
on the mounting surfac

• Drill holes and insert the drywall plugs
(included) as needed.

• Firmly attach the camera to the
mounting surface using the included
screws.

e.

NOTE: If y

NOTE: If you are running the power cable along the mounting surface, you need to run the

ou are running the power cable through the mounting surface, connect power

bef

ore firmly attaching the camera to the mounting surface.

po

wer connector cable through the cable notch on the camera base before firmly

attaching the camera to the mounting surface.

Cable Notch

5

Installing the Camera

2 Loosen the thumbscrews (1, 2) and the adjustment ring (3) by turning them counter

clockwise.

1

2

3

3 Adjust the angle of the camera until the desired view is set. Tighten the thumbscrews and the

adjustment ring to secure the camera’s position.

4 Connect the pow

er cable from the camera to the weatherproof power connector. Plug the

power adapter into a power outlet or surge protector.

NOTE: Power cables are only weatherproof when fully inserted at the connection point.

Power cables may not be submerged in water.

5 Remove protective film from the camera lens to uncover the microphone. The protective

film may pr

event the microphone from working if not removed.

6

5. Connecting to a DVR

Before powering on the receiver, make sure to first connect and
power on the camera. This will ensure a proper connection.

Connecting to a DVR

ENGLISH

1

2

3

1 Connect the BNC video cable from the receiver to the video input on your DVR.

2 Connect the RCA audio cable from the receiver to the corresponding audio input. The audio

input number or name should match the video input where you connect the BNC cable (e.g.
Video Input 1 and Audio Input 1).

3 Connect the pow

surge protector.

4 Place the receiver where it will have clear reception to your camera

NOTE: If your camera is out of range, the pairing status LED will flash on and off rapidly.

OPTIONAL

: Use the double-sided tape to secure the receiver to a surface (e.g. wall).

er cable to the power port on the receiver and plug it into a power outlet or

1

.

1. Avoid installing in a location which requires the wireless signal to pass through cement, con-

crete, and metal structures. This will reduce the range of transmission.

7

Connecting to a TV

6. Connecting to a TV

1

2

3

1 Connect the included BNC-to-RCA adapter to the BNC connector on the receiver. Connect the

other end of the BNC-to-RCA adapter to the RCA video input on your television.

2 Connect the RCA audio c

3 Connect the pow

surge protector.

4 Power on your television and select the input that the receiver is connected to.

5 Place the receiver where it will have clear reception to your camera

er cable to the power port on the receiver and plug it into a power outlet or

onnector from the receiver to the audio input on your television.

1

.

1. Avoid installing in a location which requires the wireless signal to pass through cement, con-

crete, and metal structures. This will reduce the range of transmission.

8

Pairing Cameras

7. Pairing Cameras

IMPORTANT

The camera and the receiver have already been paired out of the box, which
means that they are exclusively communicating with each other. If for some
reason the pairing is lost, follow these steps to pair the camera and receiver.

To pair the camera to the receiver:

1 Make sure that the camera and receiver are both powered up and all antennas are properly

ached.

att

2 Press and hold the PAIR button on the receiver for 5 seconds to activate pairing mode.

The pairing s

tatus LED will flash on and off slowly.

ENGLISH

Pairing Status LED

Pair button

3 Press the PAIR button on the back of the camera within 30 seconds of pressing the PAIR

button on the receiver.

• If pairing is successful, live video from the camera will appear on the monitor.

Pair button

9

Appendix A: System Specifications

8. Appendix A: System Specifications

8.1 General Specifications

TX Frequency Range 2.400GHz~2.480GHz
TX Power 16dBm
Unobstructed Effective Range 165ft (50m) indoor

500ft (152m) outdoor
Data Rate 4 Mb/s
Modulation GFSK
Spread Spectrum FHSS
Operating Temperature Range 14°F ~ 122°F / -10°C ~ 40°C

1. Maximum wireless transmission range. Actual range dependent upon building materials and other obstructions in path of
wireless signal.

8.2 Receiver Specifications

RX Sensitivity -81dBm
Demodulation GFSK
Supported Resolution VGA (640x480) up to 30 frames per second
Termination 1x BNC video, 1x RCA audio
Power Requirement 9V DC +/- 5%
Power Consumption 270mA Max
Dimensions (W x D x H) 53 x 137 x 86mm / 2.1 x 5.4 x 3.4" (with antenna attached)
Weight 0.1kg / 0.3lbs

1

8.3 Camera Specifications

Image Sensor Type 1/4" Color CMOS Image Sensor
Effective Pixels H: 640 V: 480
Image Compression MPEG4
Image Resolution VGA (640x480)
Lens 3.6mm F2.0
Field of View (Diagonal) 55°
AGC On
Power Requirement 9V DC +/- 5%
Power Consumption 430mA Max with IR LED

220mA Max without IR LED

Environmental Rating
IR LED Quantity / Type 24 pieces / 850nm

Night Vision Range
Built in Auto IR Turn On / Off CdS Drive Auto IR LED turn On/Off Circuit
Dimensions (W x D x H) 79 x 203 x 117mm / 3.1 x 8.0 x 4.6" (with antenna and sun-

Weight 0.3kg / 0.6lbs

1. Not intended for submersion in water. Installation in a sheltered area recommended.

2. Stated IR illumination ranges are based on ideal conditions in typical outdoor night time ambient lighting and in total
darkness. Actual range and image clarity depends on installation location, viewing area, and light reflection / absorption
level of object.

1

2

IP66

135ft (41m) / 90ft (27m)

shade)

10

Appendix B: Frequently Asked Questions

9. Appendix B: Frequently Asked Questions

9.1 Wired vs. Wireless Cameras

A wired camera has a video cable that transmits the video signal from the camera to a
recording or viewing device.

A wireless camera does not use a video cable. Instead, it wirelessly transmits the video
signal to a wireless receiver that is connected to your DVR. Wireless cameras do not
require video cabling to be run between the camera and the DVR, which reduces
installation time and cost.

9.2 Does a wireless camera require power?

Yes. Wireless cameras require two power sources: one connected to the camera, and the
other to the receiver. The term "wireless" refers to the lack of a video cable between the
camera and the receiver.

ENGLISH

9.3 How far can a wireless camera transmit a video signal?

In an open field (with line of sight), a typical wireless camera has a range between 250 - 500
feet. 'Line-of-sight' means that there are no obstructions between the camera and
receiver. Obstructions include walls, buildings, trees, and certain electronic devices.
Materials containing moisture (for example, leaves) may also act as an obstruction. Cubical
walls, drywall, glass, and windows generally do not degrade wireless signal strength.

In a closed environment—such as the interior of a house—the wireless camera range is
between 100 - 165 feet. The signal range varies depending on the type of building materials
or objects the wireless signal must pass through. The signal range also depends on
whether there are competing signals using the same frequency as the camera. For
example, signals from cordless phones or routers may affect signal strength. Adaptive
Frequency Hopping Spread Spectrum (FHSS) technology featured in the latest Lorex
models greatly reduce signal interference.

Range Limiting Factors

Reflection

The signal
reflects back

1

Source: Xirrus (2010). "Wi-Fi Range Dynamics".

Retrieved online at http://xirrus.gcsmarket.com/pdfs/Xirrus_Wi-Fi_Range.pdf

The signal scatters
back into multiple
new signals

1

Scattering

Refraction

The signal bends
as it travels
through an
object (e.g. glass
window)

Diffraction

The signal
changes direction
as it passes
around an object

Attenuation

The signal
strength weakens
as it passes
through an object

11

Appendix B: Frequently Asked Questions

Signal Reduction Through Materials

Signal strength decreases as it passes through different types of material. The table below
shows how signals become reduced when passing through different materials:

Material Signal Reduction (%)

Plaster & Wood 10 - 30%

Brick 30 - 50%

Concrete Cinder Blocks 50 - 70%

Metal & Metal Cladding 70 - 90%

NOTE: Signals that must pass through wet or moist materials

(e.g. shrubs and trees) may be significantly reduced.

The stronger the signal strength, the higher the video frame rate. The lower the signal
strength, the lower the video frame rate.

Full signal strength

(high frame rate)

Low signal strength

(low frame rate)

9.4 Are digital wireless camera signals secure?

Yes. Lorex digital wireless products feature a wireless transmission method called
Frequency Hopping Spread Spectrum (FHSS). This type of signal is highly resistant to
eavesdropping as it generates a channel hopping sequence using an algorithm generated
by the receiver, which only the camera can follow through the "pairing" function.

Pairing is an electronic handshake between digital wireless devices. Digital wireless
cameras can only be paired to one receiver. This is to prevent interception by third parties,
and prevents any other device from picking up the signal—this also means that you cannot
pair one camera to multiple receivers.

9.5 How many frames per second should I expect from a digital

wireless camera?

Current Lorex digital wireless cameras offer 10 - 30 FPS (Frames Per Second)
performance. Actual frame rate depends mainly on signal strength (see the chart in
section above).

For details on supported resolutions and frame rates for this model, see “Appendix A:
System Specifications” on page 10.

9.6 How many wireless cameras can I install?

It is recommended to install a maximum of 4 wireless cameras per system (4 receivers and
4 cameras). Minimum space between receivers should be 4 inches / 10cm and minimum
space between cameras should be 6.5ft / 2m to minimize potential signal strength
degradation.

12

Appendix C: Troubleshooting

10. Appendix C: Troubleshooting

If you have problems with your system, there is often a quick and simple solution. Please
try the following:

Problem Solution

ENGLISH

There is no picture from the
camera(s)

There is no audio from the
camera(s)

The picture is dropping • Move the camera closer to the receiver.

The picture is or has become
choppy

• Make sure that the camera is plugged into a power outlet and that the power adapter is plugged in properly.

• Make sure receiver is plugged into a power outlet.

• Move the camera closer to the receiver.

• Make sure BNC video output cable is connected to your DVR or television.

• If you are viewing your camera(s) using a TV, make sure you have the correct input selected.

• Make sure the RCA audio output cable is connected to your DVR or television audio input.

• Make sure audio recording is enabled on your DVR. See your DVR manual for further instruction.

• Make sure to remove the protective film from the camera lens. The microphone is located on the front of the camera and will not work properly if the protective film is left on.

• Try repositioning the camera, receiver, or both to improve the reception.

• The picture may become choppy when experiencing a lower frame rate (e.g. 6 frames per second vs. a higher 20 frames per second).

• Try moving the camera closer to the receiver.

• Remove obstructions between the receiver and camera.

The picture is white • "Washout" or "white wash" can occur when a strong light source

is pointed at the camera lens. The camera lens is not harmed
during a white wash.

• Do not point your camera towards a bright light source.

The picture is too dark • If using during the day, the camera may not be getting enough

light. Reconsider the position of your camera.

The picture is too bright • If using during the day, the camera may be getting too much light.

Reconsider the position of your camera.

Night vision is not working • Night vision activates when light levels drop. The area may have

too much light.

Bright spot in video when
viewing camera at night

• Night vision reflects when pointing a camera at a window. Move the camera to a different location.

13

Appendix D: Extending Wireless Signal Range

11. Appendix D: Extending Wireless Signal Range

DISCLAIMER: Certain accessories are not available in all markets.

There are several ways to boost your wireless signal as well as options to help you extend
the range of the wireless signal.

Clear Line-of-Sight

You should always try to ensure there is a clear line-of-sight between the camera and the
receiver.

Clear line of sight

Receiver

Extending Your Wireless Signal

Even with a clear line-of-sight between your camera(s) and your receiver(s), you may
experience a lower video frame rate simply due to the distance between your wireless
devices.

Accessory antennas are available that can help extend the range of your wireless signal.

14

Appendix D: Extending Wireless Signal Range

2.4 GHZ Directional Wireless Panel Antenna

Use the 2.4GHz Directional Wireless Panel Antenna
(model #: ACCANTD9) to focus a
camera in order to increase the range of transmission
(clear line-of-sight between the camera and the antenna is
required). A 20ft extension cable is included to help to
properly position the antenna.

wireless signal onto the

ENGLISH

Directional Wireless Panel Antenna

Scenario 1: Single Receiver Installation

Attach a directional antenna to the camera and/or the receiver. It is recommended to
attach the antenna to the receiver and place it in a location that has clear line-of-sight to
the camera. Ensure that the directional antenna is pointing toward the other antenna. For
example, if the directional antenna is connected to your receiver, the directional antenna
should point at the camera (see figure above). During the installation, check the reception
on your DVR.

Scenario 2: Multiple Camera / Receiver Installation

If you are using multiple wireless cameras and receivers in your installation, attach
directional antennas to the camera(s) and receiver(s) that are farthest away from each
other. Follow these guidelines to increase the signal strength between your cameras and
receivers:

• Point directional antennas towards the receiver for each camera.

• Keep as much space as pos

• Keep as much space as possible between directional antennas if using more than one.

• Minimize the amount of obstructions (e.g. walls or trees) between the antennas and receivers.

• During the installation, check the reception of each camera on your DVR.

Visit www.lorextechnology.com for more details on wireless antennas and accessories.

sible between each receiver.

15

VOIR VOTRE MONDE

MODE D'EMPLOI

VERSION FRANÇAISE 2.0

CAMÉRA DE SURVEILLANCE SANS FIL

ENGLISH

FRANÇAIS

ESPAÑOL

LW2231

www.lorextechnology.com

Merci d'avoir acheté ce produit.
Ce guide d'utilisation réfère aux modèles suivants:

• LW2231

Pour en savoir plus sur ce produit ou pour consulter la liste complète des produits et
accessoires, veuillez visiter notre site Web au :

www.lorextechnology.com

MISE EN GARDE

RISQUE D'ÉLECTROCUTION

NE PAS OUVRIR

MISE EN GARDE
AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ PAS LE BOÎTIER

(OU L'ARRIÈRE). AUCUNE PIÈCE NE POUVANT ÊTRE REPÉRÉE PAR L'UTILISATEUR
NE SE TROUVE DANS CET APPAREIL. CONFIEZ L'ENTRETIEN DE L'APPAREIL À UN
TECHNICIEN QUALIFIÉ.

Les symboles de l'éclair et de la pointe de flèche dans un triangle
permettent d'alerter l'utilisateur de la présence de "tension
dangereuse" non isolée à l'intérieur de l'appareil, d'une force telle
qu'elle constitue un risque sérieux d'électrocution.

Le point d'exclamation à l'intérieur du triangle permet d'alerter
l'utilisateur de la présence d'instructions de fonctionnement et
d'entretien importantes accompagnant le produit.

AVERTISSEMENT : AFIN DE PRÉVENIR LES RISQUES D'INCENDIE OU
D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ

MISE EN GARDE : AFIN DE PRÉVENIR LES RISQUES D'ÉLECTROCUTION, APPARIEZ LA
LAME LA PLUS LARGE DE LA BROCHE AVEC LA FENTE LA PLUS LARGE DE LA PRISE
ET INSÉREZ-LA COMPLÈTEMENT.

Mesures de sécurité importantes

Outre toute l’attention qui a été donnée pour instaurer des normes de haute qualité lors de la fabrication
de cet appareil, la sécurité est un facteur primordial que nous avons pris très au sérieux lors de la
conception et de la fabrication de chacun de nos produits. Toutefois, la sécurité est également votre
responsabilité. Cette section énumère les renseignements importants qui vous permettront d’utiliser cet
appareil et ses accessoires et de profiter pleinement de ceux-ci. Veuillez les lire attentivement avant de
faire fonctionner votre appareil.

Précautions générales

1. Vous devez suivre tous les avertissements et toutes les instructions que contient ce guide.

2. N’utilisez pas de récepteurs ni de moniteurs vidéo dans les endroits humides.

3. Allouez un espace de dégagement suffisamment grand autour du produit à des fins d’aération. Ne bloquez pas les fentes ni les ouvertures de l’armoire de rangement.

4. Il est fortement recommandé de brancher cet appareil à un limiteur de surtension/parasurtenseur
afin de le protéger contre les dommages causés par les pointes de tension et le survoltage. De plus,
nous vous conseillons de brancher votre appareil à un dispositif UPS (alimentation sans interruption),
qui possède une pile interne permettant à l’appareil de continuer de fonctionner lorsque survient une
panne de courant.

5. Retirez la fiche de la prise de courant avant de procéder au nettoyage. N’utilisez pas de produits de nettoyage liquides ni d’aérosols. N’utilisez qu’un chiffon humecté d’eau pour nettoyer l’appareil.

Installation

1. Lisez et suivez les instructions - Vous devriez prendre

connaissance de toutes les instructions relatives à la
sécurité et au fonctionnement avant l'utilisation de
l'appareil. Suivez toutes les instructions se rapportant au
fonctionnement.

2.

Conservez les instructions - Pour toute référence

ultérieure, conservez les instructions relatives à la sécurité
et au fonctionnement du produit en lieu sûr et facilement
accessible.

3.

Observez les mises en garde - Vous devez suivre à la

lettre les avertissements figurant sur l'appareil et ceux que
contient le guide d'utilisation.

4.

Polarisation - Ne tentez pas de modifier les dispositifs de

sécurité que constitue la fiche polarisée ou la broche de
mise à la masse.

Une fiche polarisée possède deux
broches, dont l'une est plus large que
l'autre.

Une broche de mise à la masse est
dotée de deux broches et d'une
troisième broche de type mise à la
masse (prise de terre).

La broche large ou la troisième broche
est offerte pour votre sécurité.

Si la fiche incluse ne peut pas être insérée dans votre
prise de courant, consultez un électricien, qui
remplacera votre prise désuète.

5. Sources d'alimentation - Ne faites fonctionner cet

appareil qu'avec le type d'alimentation indiqué sur
l'étiquette. Si vous ne connaissez pas le type d'alimentation
que vous possédez à votre domicile, consultez votre
marchand ou votre compagnie locale d'électricité. Pour le
fonctionnement sur piles ou autres sources, consultez le
guide d'utilisation.

6. Surcharges - Ne surchargez pas les prises de courant

ou les rallonges, car ceci peut constituer des risques
d'incendie ou d'électrocution. Les prises d'alimentation,
rallonges ou cordons d'alimentation CA surchargés,
éraillés, dont l'isolation est endommagée ou fissurée,
ainsi que les fiches brisées, sont dangereux. Ceci peut
mettre les fils à nu et provoquer des courts-circuits,
créant ainsi des risques d'électrocution ou d'incendie.
Examinez périodiquement le cordon et si son apparence
indique que son isolation est endommagée ou détériorée,
faites remplacer le cordon par un technicien autorisé.

7.

Protection du cordon d'alimentation - Vous devez

acheminer les cordons d'alimentation de façon à ce qu'ils
ne soient pas pincés ni écrasés pas des objets placés
par-dessus. Portez une attention particulière aux cordons
et aux fiches, ainsi qu'aux prises murales et aux points
précis où ils sortent de l'appareil.

8.

Limiteurs de surtension - Nous vous recommandons

fortement de brancher tout équipement vidéo à un
limiteur de surtension. En faisant ceci, vous protégerez
votre appareil contre les dommages causés par les
pointes de tension/survoltages. Les limiteurs de
surtension doivent comporter l'étiquette de
l'homologation de la firme UL ou de l'ACNOR.

9.

Alimentation sans interruption (UPS) - Parce que

cet appareil est conçu pour être utilisé continuellement
24/7, nous vous recommandons de le brancher à un
dispositif d'alimentation sans interruption ou ASI (UPS).
Un dispositif UPS possède une pile interne qui permet de
faire fonctionner l'appareil continuellement en cas de
panne de courant. Les dispositifs UPS doivent comporter
l'étiquette de l'homologation de la firme UL ou de
l'ACNOR.

MISE EN GARDE : Maintenez la sécurité en matière

de prévention électrique. Les équipements ou
accessoires électriques branchés à cet appareil
doivent comporter l'étiquette de l'homologation de la
firme UL ou de l'ACNOR sur l'accessoire lui-même et
leurs mesures de sécurité ne doivent jamais être
détournées ou annulées. Ceci aidera à éviter tout
risque potentiel d'électrocution ou d'incendie. En cas
de doute, communiquez avec un technicien autorisé..

FRANÇAIS

ii

Installation (suite)

10. Aération - Les trous et ouvertures du boîtier servent

à aérer l'appareil, assurant ainsi son bon
fonctionnement et l'empêchant de surchauffer; ne
bloquez sous aucun prétexte ces ouvertures.
N'empêchez pas l'aération adéquate de l'appareil en le
plaçant sur un lit, divan, tapis ou toute autre surface
similaire. De plus, ne placez pas l'appareil près ou
par-dessus d'une plinthe de chauffage et ne l'installez
pas dans une étagère ou bibliothèque avant de vous
assurer qu'il y ait une bonne circulation d'air,
conformément aux exigences du fabricant.

11.

Fixations - N'utilisez pas d'autres fixations ni

accessoires que ceux recommandés par le fabricant, car
ceux-ci pourraient être dangereux.

12.

Eau et humidité - N'utilisez pas de récepteurs ni de

moniteurs vidéo près de l'eau - par exemple près d'une
baignoire, d'une cuvette à lessive, d'un évier de cuisine,
dans un sous-sol humide, ni près d'une piscine pour n'en
nommer que quelques-uns.

13.

Chaleur - Éloignez toujours cet appareil des sources

de chaleur telles que plinthes électriques, cuisinières,
ou autres (même les amplificateurs).

14.

Accessoires - Ne déposez pas

cet appareil vidéo sur un chariot,
un trépied, un support ou un
meuble qui soit instable.
L'appareil vidéo pourrait tomber,
blesser quelqu'un et
s'endommager sérieusement. Ne
le déposez que sur une table, un
trépied ou support recommandé
par le fabricant ou vendu avec le
produit. Assurez-vous de bien suivre les instructions du
fabricant pour toute fixation de cet appareil et d'utiliser
les accessoires recommandés par celui-ci.

15.

Câbles de rallonge de la caméra - Vérifiez les

caractéristiques électriques de vos câbles de rallonge
afin d'en vérifier la conformité avec la réglementation
des autorités locales régissant les normes en matière
d'électricité.

16.

Fixation - Les caméras incluses avec ce système

doivent être installées en suivant à la lettre les
instructions de ce guide ou les instructions offertes avec
vos caméras; n'utilisez que les supports de fixation
inclus avec les caméras.

17.

Installation des caméras - Les caméras n'ont pas

été conçues pour être submergées dans l'eau. Ce ne
sont pas toutes les caméras qui peuvent être installées
à l'extérieur. Vérifiez la certification environnementale
de vos caméras afin de vérifier si elles peuvent être
installées à l'extérieur. Lorsque vous installez des
caméras à l'extérieur, il est nécessaire de les installer
dans un endroit couvert.

Service

1. Le service - Ne tentez jamais de réparer vous-même

cet appareil, car ouvrir le couvercle de celui-ci
pourrait vous exposer à des tensions néfastes ou
autres dangers similaires. Consultez un technicien
qualifié pour tout appel de service.

2. Dommages nécessitant des réparations -

Débranchez l'appareil de la prise de courant murale et
consultez un technicien qualifié dans les cas suivants :

A. Lorsque le cordon d'alimentation CA est
endommagé.

B. Si vous avez renversé du liquide dans l'appareil.
C. Si l'appareil a été laissé sous la pluie ou échappé

dans l'eau.
D. Si l'appareil a été échappé ou le boîtier,

endommagé.
E. Si l'appareil ne fonctionne pas normalement après

avoir suivi les instructions du manuel. N'ajustez que
les commandes qui sont décrites dans le guide
d'utilisation, car un ajustement incorrect de
commandes inaccessibles pourrait endommager
l'appareil. Le technicien devra par la suite effectuer
des réparations plus substantielles sur l'appareil afin
de lui redonner son état original.

F. Lorsque l'appareil démontre une diminution nette
de sa performance - consultez un technicien qualifié.

7. Pièces de rechange - Lorsque vous avez besoin de

pièces de rechange, assurez-vous que le technicien se
serve de pièces approuvées par le fabricant ou qui
possèdent les mêmes spécifications que les pièces
d'origine. Le remplacement de pièces défectueuses par
des pièces d'origine peut prévenir des incendies, des
risques d'électrocution ou d'autres dangers.

8.

Vérification préventive - Lorsqu'une réparation ou

un entretien a été effectué sur l'appareil, demandez au
technicien de faire des vérifications préventives pour
vous assurer que l'appareil est en bon état de marche.

Utilisation

1. Le nettoyage - Débranchez le cordon d'alimentation

de la prise électrique avant de nettoyer l'appareil.
N'utilisez pas de nettoyants liquides ni d'aérosols.
N'utilisez qu'un chiffon légèrement humecté d'eau.

2. Déplacement du produit sur un chariot -

Manipulez avec soin tout chariot pouvant recevoir
l'appareil; vous pourriez renverser le chariot si vous
l'arrêtez brusquement, si vous employez une force
excessive ou si vous le déplacez sur une surface inégale.

3. I

nsertion d'objets et de liquides - N'enfoncez

jamais d'objets à travers les ouvertures de cet appareil,
car ils pourraient entrer en contact avec des points de
tension dangereux ou causer des courts-circuits qui
peuvent dégénérer en incendies ou en risques
d'électrocution. Ne renversez jamais de liquide dans ce
produit.

4.

Les éclairs - Afin d'être encore plus prudents pendant

les orages ou lorsque vous ne vous servez pas de
l'appareil pendant une longue période de temps,
débranchez la fiche de la prise électrique, ainsi que
l'antenne ou le système de câblodiffusion. Ceci aidera à
minimiser les dommages que causent les éclairs et les
pointes de tension.

iii

AVERTISSEMENT

!

Ce produit contient une pile bouton. Cette pile peut causer des blessures corporelles graves, même la mort, en
seulement deux heures. En cas d'ingestion, consultez immédiatement un médecin.

RISQUE D'ÉTRANGLEMENT : Il est malheureux de constater que des bébés se sont souvent ÉTRANGLÉS avec des

cordons d'alimentation. Pour éviter ce risque, veuillez conserver les cordons d'alimentation à une distance de plus de
trois (3) pieds des berceaux, lits d'enfants, parcs de bébé et autres environnements où les bébés peuvent dormir.

AVIS

FRANÇAIS

AVIS DE LA FCC :

Cet appareil a été testé et s'avère conforme aux
restrictions relatives aux équipements numériques de
classe B, d'après le section 15, sous-section C des
règlements de la FCC. Cet appareil est conforme à
l'article 15 des règlements de la FCC. Son fonctionnement
est soumis aux deux conditions suivantes : 1) Cet appareil
ne doit pas causer l'interférences nuisibles et; 2) Il doit
pouvoir supporter l'interférences qu'il reçoit, incluant
l'interférences pouvant nuire à son fonctionnement

Cet équipement a été vérifié et respecte les limites de
Catégorie B pour les appareils numériques, selon la
Partie 15 des règlements de la FCC. Ces limites sont
conçues pour fournir une protection raisonnable contre
l'interférence nocive dans une installation résidentielle.
Cet équipement génère, utilise et peut radier des
fréquences d'énergie radio- électriques et, s'il n'est pas
installé et utilisé selon les instructions, peut causer des
interférences nocives aux communications de radio.

Cependant, il n'y a pas de garantie que l'interférence ne
surgira pas dans une installation en particulier. Si cet
équipement ne cause pas des interférences nocives à la
réception de la télévision ou de la radio (ceci peut être
déterminé en allumant et en éteignant l'équipement),
l'utilisateur est encouragé d'essayer de corriger
l'interférence en utilisant une des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception

• Augmenter la séparation entre l'équipement et le

récepteur

• Brancher l'équipement à une prise sur un circuit

différent à celui dont le récepteur est branché

• Consulter le détaillant ou un technicien de télévision

ou de radio spécialisé pour obtenir de l'aide

Avertissement :

Afin d'assurer la conformité aux normes de la FCC
relatives à l'exposition aux fréquences radio (RF), cet
équipement devrait être installé et utilisé à une distance
minimum de 20 cm (7,87 po) entre l'élément rayonnant et
les personnes se trouvant à proximité.

Avis d'Industrie Canada :

Le présent appareil est conforme aux CNR d'Industrie
Canada applicables aux appareils radio exempts de
licence. L'exploitation est autorisée aux deux conditions
suivantes : (1) l'appareil ne doit pas produire de
brouillage, et (2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi, même si le
brouillage est susceptible d'en compromettre le
fonctionnement.

Cet appareil numérique de la classe B est conforme à la
norme NMB-003 du Canada.

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation is subject to
the following two conditions: (1)This device may not cause
harmful interference, and (2) This device must accept any
interference received, including interference that may
cause undesirable operation.

This Class B digital apparatus complies with Canadian
ICES-003.

MODIFICATION :
Toute modification non approuvée explicitement par le
fournisseur de licence de l'appareil peut entraîner
l'annulation du droit de l'utilsateur à utiliser l'appareil.

Any changes or modifications not expressly approved by
the grantee of this device could void the user's authority
to operate the device.

Normes relatives aux limitations de l'utilisation de
substances dangereuses (RoHS) :

Ce produit est entièrement conforme aux limitations de
l'Union européenne relativement à la directive (2002/95/
EC) sur l'utilisation de certaines substances dangereuses
dans les équipements électriques et électroniques
("RoHS"). La directive RoHS interdit la vente
d'équipements électroniques contenant certaines
substances dangereuses telles que le plomb, le
cadmium, le mercure et le chrome hexavalent, le
polybromobiphényle (PBB) et l'éther diphénylique
polybromé (PBDE) dans l'Union européenne.

Il est très important que l'utilisateur suive les directives que contient ce guide afin d'éviter toute utilisation
inadéquate risquant d'endommager le produit et de présenter des risques d'incendie, d'électrocution, ou
autres blessures corporelles graves. Dans le but d'améliorer les caractéristiques, fonctions et qualités de
ce produit, les spécifications peuvent changer de temps à autre, et ce, sans préavis.

Pour connaître les numéros de certification de la FCC ou d'IC, veuillez consulter la plaque signalétique
se trouvant sur votre appareil.

iv

Caractéristiques

• Vidéo sans fil en temps réel (jusqu'à 30 ips) avec compression MPEG-4 à une résolution de

640x480 (VGA)

• Bande passante étendue pour une fréquence d’image vidéo élevée ultra lisse

1

1

• La technologie SignalGuard surveille continuellement le signal sans fil et se rebranche

automatiquement lorsqu'un faible signal est détecté.

• La technologie adaptée de l'étalement de spectre par sauts de fréquence (FHSS) de prochaine

génération permet de réduire considérablement l’interférence avec les signaux concurrents

• Microphone intégré pour écoute audio

2

• Le filtre infrarouge auto-mécanique intégré à la caméra assure une reproduction précise des

couleurs dans des conditions de lumière variées.

• Portée en vision nocturne : jusqu’à 41 m (135 pi)/ 27 m (90 pi)

• Installation simple. Aucun câble vidéo requis

4

3

• La caméra et les connecteurs d'alimentation résistants aux intempéries peuvent être installés

à l'intérieur comme à l'extérieur

5

• Se branche facilement à tout DVR (BNC) de surveillance ou télévision (RCA)

• Les antennes à gain élevé fournissent une portée sans fil allant jusqu'à 50 m (165 pi) à

l'intérieur ou 152 m (500 pi) à l'extérieur

6

• Conception de la caméra à l’épreuve du vandalisme avec des supports de fixation pour

passe-câble.

1. À un signal optimal. Limiter la quantité d’obstacles pour garantir une meilleure performance.

2. L'enregistrement audio sans consentement est illégal dans certaines juridictions. Lorex technology inc. n'assume aucune
responsabilité pour une utilisation de ses produits qui ne sont pas conformes aux lois locales.

3. Les plages de portée IR sont basées sur des conditions idéales dans l'obscurité totale et dans la luminosité ambiante extérieure
de nuit. La portée actuelle et la clarté de l'image dépendent de l'emplacement, de la zone visualisée et du degré de réflexion/
absorption de la lumière par l'objet.

4. La caméra et le récepteur nécessitent une connexion filaire à une prise secteur (bloc d'alimentation inclus).

5. Ne pas immerger dans l'eau. Installation recommandée dans un endroit couvert.

6. Portée maximale de la transmission sans fil. La portée actuelle dépend des matériaux du bâtiment et des obstructions dans le
chemin du signal sans fil.

v

Table des matières

1. Mise en route. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Récepteur sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. Caméra sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. Installation de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.1 Avertissements d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.2 Positions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.3 Pour installer la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5. Brancher à un DVR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. Branchement à une télévision . . . . . . . . . . . . . . . . . . . . 8

7. Jumelage des caméras . . . . . . . . . . . . . . . . . . . . . . . . . . 9

8. Annexex A: Caractéristiques du système . . . . . . . . . 10

8.1 Caractéristiques générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8.2 Caractéristiques du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

8.3 Caractéristiques de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. Annexe B : Foire aux questions. . . . . . . . . . . . . . . . . . 11

9.1 Les caméras avec fil comparées aux caméra sans fil . . . . . . . . . . . . . . . . . . . . . .11

9.2 Une caméra sans fil nécessite-t-elle une alimentation électrique? . . . . . . . . . . .11

9.3 À quelle distance une caméra sans fil peut-elle transmettre un signal vidéo? . . 11

9.4 Les signaux de caméras numériques sans fil sont-ils sécurisés? . . . . . . . . . . . . 12

9.5 Combien d'images par seconde devrais-je attendre d'une caméra

numérique sans fil? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

9.6 Combien de caméras sans fil puis-je installer? . . . . . . . . . . . . . . . . . . . . . . . . . . .12

FRANÇAIS

10. Annexe C : Dépannage . . . . . . . . . . . . . . . . . . . . . . . . 13

11. Annexe D : Étendre la portée du signal sans fil . . . 14

vi

Mise en route

1. Mise en route

Le système est livré avec les éléments suivants :

1 X CAMÉRA SANS FIL 1 X RÉCEPTEUR SANS FIL 2 X BLOCS D'ALIMENTATION

(POUR CAMÉRA ET

RÉCEPTEUR)

1 X TROUSSE DE MONTAGE

(le contenu de la trousse de

montage peut différer de l'image

présentée)

1 X BNC-À-RCA

ADAPTATEUR

1 X ANTENNE DE CAMÉRA

BLANCHE (PRÉ-FIXÉE)

2 X RUBAN DOUBLE FACE

1 X ANTENNE DE RÉCEPTEUR

NOIRE (PRÉ-FIXÉE)

CAMÉRA DE SURVEILLANCE SANS FIL

VOIR VOTRE MONDE

MODE D'EMPLOI

VERSION FRANÇAISE 1.0

LW2231

www.lorextechnology.com

1 X MODE D'EMPLOI

1 X DÉMARRAGE RAPIDE

VÉRIFIEZ VOTRE EMBALLAGE POUR CONFIRMER QUE VOUS AVEZ REÇU LE SYSTÈME
COMPLET, Y COMPRIS TOUS LES COMPOSANTS ILLUSTRÉS CI-DESSUS.

11

ENGLISH

FRANÇAIS

ESPAÑOL

1

2. Récepteur sans fil

1

Récepteur sans fil

FRANÇAIS

2

3

1 Antenne sans fil amovible (de type SMA) : Pré-assemblée au récepteur.

2 Indicateur DEL du statut de jumelage : Lorsque la caméra est couplée au récepteur, la

lumière est verte. Le voyant DEL clignote afin de montrer que le mode jumelage est en
fonction et clignote rapidement lorsque la caméra est hors de portée.

3 Bouton de jumelage : Pour de plus

es renseignements,

ampl
voir“Jumelage des caméras” à la
page 9

4 Alimentation c.c. : Brancher l

d'alimentation pour mettre le
récepteur sous tension.

5 Câble de terminaison : Comprend

e câble de sortie vidéo BNC et de

l
sortie audio RCA.

6 Prise d'antenne

.

e bloc

Audio RCA

4

5

Vidéo BNC

6

2

Caméra sans fil

3. Caméra sans fil

2 3

1

4

5 6

1 Microphone

2 Antenne sans fil amovible (de type SMA) : Pré-assemblée à l'arrière de la caméra.

3 Support de camér

4 Alimentation c.c. : Brancher l

5 Bouton de jumelage : Pour de plus ampl

la page 9.

6 Prise d'antenne

Prise d'antenne - Cet appareil comprend un filtre IR mécanique autonome. Passe du

mode de visionnement diurne au mode nocturne, un bruit de clic peut être entendu
provenant de la caméra. Ce clic est normal et indique que le filtre de la caméra
fonctionne.

3

a

e bloc d'alimentation pour mettre la caméra sous tension.

es renseignements, voir“Jumelage des caméras” à

4. Installation de la caméra

La caméra peut être installée à l'extérieur.
Installation recommandée dans un emplacement
couvert. Installez sous un abri protégé contre les
intempéries, par exemple sous l'avant-toit de la
toiture. Le schéma ci-dessous présente un
emplacement idéal pour une installation extérieure.

Installation de la caméra

FRANÇAIS

4.1 Avertissements d'installation

• Ajustez la caméra afin d'optimiser la zone de visionnement, choisissez un endroit qui procure
une vision claire de l'aire que vous souhaitez surveiller, à l'abri de la poussière et ne pas
placer devant une source de lumière puissante ou à la lumière directe du soleil.

• Évitez d'installer la caméra dans des endroits avec des murs épais ou avec des obstructions
entre la caméra et le récepteur.

• Évitez d'installer dans un endroit exigeant qui nécessite que le signal sans fil passe par des
structures de ciment, béton et métal. Cela réduira la portée de transmission. Voir“Annexe B :
Foire aux questions” à la page 11.

• Sélectionnez un emplacement de la caméra qui a une température ambiante comprise entre

-10° C et 50° C (14° F et 122° F).

• Ne pas immerger dans l'eau. Pour une utilisation extérieure, une installation dans un
emplacement couvert est recommandée.

4

Installation de la caméra

4.2 Positions de montage

Vous pouvez fixer votre caméra sur un mur, un plafond ou un comptoir. Pour les
recommandations visant le support de la caméra et de l'antenne, voir les images
ci-dessous.

Mur Plafond

REMARQUE : Pour l'installation au plafond, positionnez l'antenne aussi haut que le plafond.

Voir position de montage au " Plafond " dans la figure ci-dessus.

Avant d'installer la caméra de façon permanente, planifiez à quel
endroit et comment la caméra sera placée et où vous ferez passer le
câble qui raccorde la caméra à l'adaptateur de courant. Vérifiez les
résultats sur le moniteur lorsque la caméra est à l'endroit où elle
sera installée de façon permanente.

Comptoir

4.3 Pour installer la caméra

1 Utilisez les vis de fixation incluses pour fixer la caméra sur la surface de montage :

• Marquez les positions des trous de vis
sur la surfac

• Percez des trous et insérez des chevilles
pour cloison sèche (incluses), le cas
échéant.

• Fixez solidement la caméra sur la
surface de montage en utilisant les vis
incluses.

e de montage.

REMARQUE : Si v

connecter l'alimentation avant d'y fixer la caméra.

REMARQUE : Si vous f

devez passer le câble d'alimentation par l'encoche pour câble sur la base de la
caméra avant de fixer la caméra sur la surface de montage.

5

ous pas

sez le câble d'alimentation à travers la surface de montage, bien

aites passer le câble d'alimentation sur la surface de montage, vous

Encoche pour
câble

Installation de la caméra

2 Desserrez les vis à oreilles (1, 2) et la bague de réglage (3) en les tournant dans le sens

antihoraire.

1

2

3

3 Ajustez l'angle de la caméra jusqu'à la position souhaitée. Serrez les vis à oreilles et la bague

de réglage pour protéger la position de chaque caméra.

FRANÇAIS

4 Connectez l

e câble d'alimentation de la caméra au connecteur d'alimentation résistant aux
intempéries. Branchez l'adaptateur de courant à une prise de courant ou un limiteur de
surtension.

REMARQUE : Les câbles d'alimentation sont résistants aux intempéries lorsqu'ils sont

complètement rentrés au point de connexion. Les câbles d'alimentation ne doivent

pas être submergés d'eau.

5 Retirez le film protecteur de la lentille de la caméra pour découvrir le microphone. Si vous

ne l'enl

evez pas, il pourrait empêcher le microphone de fonctionner.

6

Brancher à un DVR

5. Brancher à un DVR

Avant de mettre le récepteur sous tension, vérifiez d'abord que la
caméra est connectée et allumée. Cela permettra d'établir une
meilleure connexion.

1

2

3

1 Branchez le câble vidéo BNC du récepteur à l'entrée vidéo de votre DVR.

2 Branchez le câble audio RCA du récepteur à l'entrée audio correspondante. Le numéro ou le

nom de l'entrée audio doit correspondre à l'entrée vidéo où vous branchez le câble BNC (p.
ex. entrée vidéo 1 et entrée audio 1).

ez l

3 Connect

dans la prise de courant ou au limiteur de surtension.

4 Placez le récepteur dans un endroit disposant d'une réception claire de votre caméra

REMARQUE : Si votr

OPTIONNEL: Utilisez un ruban double-face pour fixer le récepteur à une surface (p. ex. un

mur).

e câble d'alimentation à l'adaptateur de courant sur le récepteur et branchez-le

e caméra est hors de portée, le voyant DEL du canal correspondant

clignotera rapidement.

1

.

1. Évitez d'installer dans un endroit exigeant que le signal sans fil passe à travers des structures

de ciment, béton et métal. Cela réduira la portée de transmission.

7

6. Branchement à une télévision

2

1

Branchement à une télévision

FRANÇAIS

3

1 Branchez l'adaptateur BNC-à-RCA inclus au connecteur BNC sur le récepteur. Branchez

l'autre extrémité du BNC-à-RCA de l'adaptateur à l'entrée vidéo RCA sur votre télévision.

2 Branchez le connecteur audio RCA du récepteur à l'entrée audio sur votre télévision.

3 Connectez l

dans la prise de courant ou au limiteur de surtension.

4 Mettez votre télévision sous tension et choisissez l'entrée à laquelle le récepteur est

onnecté.

c

5 Placez le récepteur dans un endroit disposant d'une réception claire de votre caméra

e câble d'alimentation à l'adaptateur de courant sur le récepteur et branchez-le

1

.

1. Évitez d'installer dans un endroit exigeant que le signal sans fil passe à travers des structures

de ciment, béton et métal. Cela réduira la portée de transmission.

8

Jumelage des caméras

7. Jumelage des caméras

IMPORTANT

La caméra et le récepteur sont pré-jumelés afin de fonctionner dès l'installation,
ce qui signifie qu'ils communiquent exclusivement entre eux. Si pour une raison
quelconque, le jumelage se perd, suivez les étapes suivantes pour jumeler la
caméra et le récepteur.

Pour jumeler la caméra avec le récepteur :

1 Assurez-vous que la caméra et le récepteur sont tous sous tension et que toutes les antennes

sont bien fix

ées.

2 Appuyez sur le bouton de JUMELA

GE pendant 5 secondes pour activer le mode de jumelage.

Le voyant DEL indicateur du statut de jumelage clignotera lentement.

Voyant DEL indicateur du
statut de jumelage

Bouton de jumelage

3 Appuyez sur le bouton de JUMELAGE à l'arrière de la caméra dans les 30 secondes suivant

l'activation du bouton de JUMELAGE sur le récepteur.

• Si le jumelage est effectué avec succès, une vidéo en direct de la caméra apparaît sur le

eur

monit

.

Bouton de
jumelage

9

Annexex A: Caractéristiques du système

8. Annexex A: Caractéristiques du système

8.1 Caractéristiques générales

Gamme des fréquences de transmission 2 400 GHz à 2 480 GHz
Puissance de transmission 16 dBm
Portée efficace sans obstruction 50 m (165 pi) à l'intérieur

152 m (500 pi) à l'extérieur
Débit binaire 4 Mb/s
Modulation GFSK
Spectre étalé FHSS
Plage de température de fonctionnement 14°F ~ 122°F / -10°C ~ 40°C

1. Portée maximale de la transmission sans fil. La portée actuelle dépend des matériaux du bâtiment et des obstructions
dans la ligne du signal sans fil.

1

8.2 Caractéristiques du récepteur

Sensibilité de réception -81dBm
Démodulation GFSK
Résolution prise en charge VGA (640 x 480) jusqu'à 30 images par seconde
Connecteur 1x BNC vidéo, 1x RCA audio
Tension requise 9V DC +/- 5%
Consommation de puissance 270 mA max
Dimensions (L x P x H) 53 x 137 x 86 mm (2,1 x 5,4 x 3,4 po) (avec une caméra fixe)
Poids 0.1kg / 0.3lbs

FRANÇAIS

8.3 Caractéristiques de la caméra

Type du capteur d'images Capteur d'image couleur CMOS 6,35 mm (1/4 po)
Pixels effectifs H : 640 V : 480
Compression d'image MPEG4
Résolution d'image VGA (640x480)
Lentilles 3.6mm F2.0
Champ de Vision (diagonal) 55°
AGC Marche
Tension requise 9V DC +/- 5%
Consommation de puissance 430 mA max avec DEL IR

220 mA max sans DEL IR

Évaluation environnementale
Qté/type DEL IR 24 pièces/850 nm

Portée de vision nocturne
Activation/désactivation IR auto intégré Circuit de marche/arrêt DEL IR auto entraînement CdS
Dimensions (L x P x H) 79 x 203 x 117 mm (3,1 x 8,0 x 4,6 po) (avec antenne et

Poids 0.3kg / 0.6lbs

1. Ne pas immerger dans l'eau. Installation recommandée dans un endroit couvert.

2. Les plages de portée IR sont basées sur des conditions idéales dans l'obscurité totale et dans la luminosité ambiante
extérieure de nuit. La portée actuelle et la clarté de l'image dépendent de l'emplacement, de la zone visualisée et du degré
de réflexion/absorption de la lumière par l'objet.

1

2

IP66

41 m (135 pi)/27 m (90 pi)

pare-soleil)

10

Annexe B : Foire aux questions

9. Annexe B : Foire aux questions

9.1 Les caméras avec fil comparées aux caméra sans fil

Une caméra avec fil contient un câble vidéo qui émet le signal vidéo de la caméra à un appareil
d'enregistrement ou de visionnement.

Une caméra sans fil n'utilise pas de câble vidéo. Au lieu, elle transmet sans fil le signal vidéo à un
récepteur sans fil connecté à votre DVR. Les caméras sans fil n'ont pas besoin qu'un câble vidéo soit
installé entre la caméra et le DVR, ce qui permet de réduire le temps et le coût de l'installation.

9.2 Une caméra sans fil nécessite-t-elle une alimentation

électrique?

Oui. Les caméras sans fil nécessitent deux sources d'alimentation : une raccordée à la caméra, et
l'autre au récepteur. L'expression " sans fil " fait référence à l'absence d'un câble vidéo entre la
caméra et le récepteur.

9.3 À quelle distance une caméra sans fil peut-elle transmettre

un signal vidéo?

En plein champ (avec une visibilité directe), une caméra sans fil typique a une portée comprise entre
76 et 152 m (250 et 500 pi). " Visibilité directe " signifie qu'il n'y a aucun obstacle entre la caméra et
le récepteur. Les obstacles incluent notamment les murs, bâtiments, arbres et certains appareils
électroniques. Les matériaux contenant de l'humidité (par exemple, les feuilles) peuvent également
agir comme un obstacle. Généralement, les murs de forme cubique, les cloisons sèches et les
fenêtres ne dégradent pas la puissance du signal.

Dans un endroit fermé, comme l'intérieur d'une maison, la caméra sans fil a une portée comprise
entre 30 et 50 m (100 et 165 pi). La portée du signal varie selon le type des matériaux de construction
ou les objets que le signal sans fil doit passer. La portée du signal dépend également de la présence
de signaux concurrents qui utilisent la même fréquence que la caméra. Par exemple, les signaux
provenant de téléphones ou routeurs sans fil peuvent également affecter la puissance du signal. La
technologie adaptée de l'étalement de spectre par sauts de fréquence (FHSS) de prochaine
génération installée dans les nouveaux modèles Lorex, permet de réduire considérablement l'effet
d'interférence des signaux.

Facteurs de limitation de portée

1

Réflexion

Le signal
réfléchit

1

Source: Xirrus (2010). "Wi-Fi Range Dynamics".

Téléchargé de http://xirrus.gcsmarket.com/pdfs/Xirrus_Wi-Fi_Range.pdf

11

Dispersion

Le signal se disperse
dans plusieurs
nouveaux signaux

Réfraction

Le signal courbe
lorsqu'il passe à travers
un objet (p. ex. une vitre)

Diffraction

La puissance du signal
change de direction
lorsqu'il passe autour
d'un objet

Atténuation

La force du signal
s'affaiblit au passage
d'un objet

Annexe B : Foire aux questions

Réduction de signal à travers les matériaux

La puissance du signal diminue lorsqu’il traverse différents types de matériaux. Le tableau
ci-dessous illustre comment l’intensité des signaux diminue lorsqu’ils traversent différents
matériaux:

Matériaux Réduction de signaux (%)

Plâtre et bois 10 - 30%

Brique 30 - 50%

Briques de mâchefer en béton 50 - 70%

Métal et revêtement métallique 70 - 90%

REMARQUE : Les signaux devant traverser des matériaux mouillés ou humides

(p. ex. les arbrisseaux et les arbres) peuvent être diminués significativement.

Plus la puissance du signal est forte, plus la fréquence d'image vidéo est élevée. Plus la puissance
du signal est faible, plus la fréquence d'image vidéo est faible..

FRANÇAIS

Signal optimal

(fréquence d'image élevée)

Faible intensité de signal

(fréquence d'image faible)

9.4 Les signaux de caméras numériques sans fil sont-ils

sécurisés?

Oui. Les produits numériques sans fil de Lorex incluent une méthode de transmission sans fil
appelée la technologie adaptée de l'étalement de spectre par sauts de fréquence (FHSS). Ce type
de signal est extrêmement résistant au brouillage intentionnel, car il produit une séquence de saut
de canal à l'aide d'un algorithme sophistiqué généré par le système récepteur, que seulement la
caméra peut suivre lors de la fonction de " jumelage ".

Le jumelage est la liaison électronique entre des appareils numériques sans fil. Les caméras
numériques sans fil ne peuvent être jumelées qu'avec un récepteur. Ceci est pour empêcher
l'interception par un tiers, et pour prévenir tout autre appareil de capter le signal; cela signifie aussi
que vous ne pouvez pas jumeler votre caméra à plusieurs récepteurs.

9.5 Combien d'images par seconde devrais-je attendre d'une

caméra numérique sans fil?

Les caméras numériques sans fil actuelles de Lorex offrent une performance de 10 à 30 FPS
(images par secondes). La fréquence d'image réelle dépend essentiellement de la puissance du
signal (voir le graphique ci-dessus).

Pour de plus amples renseignements sur les résolutions et les fréquences d'image prises en
charge pour ce modèle, voir“Annexex A: Caractéristiques du système” à la page 10.

9.6 Combien de caméras sans fil puis-je installer?

Il est recommandé d'installer un maximum de 4 caméras sans fil par système (4 récepteurs et 4
caméras). Les récepteurs devraient être séparés d'au moins 10 cm (4 po) et l'espace minimal entre
les caméras doit être de 2 m (6,5 pi) afin de minimiser la dégradation potentielle de la puissance du
signal.

12

Annexe C : Dépannage

10. Annexe C : Dépannage

Si vous rencontrez des problèmes avec votre système, il existe souvent une solution toute
simple. Veuillez essayer les choses suivantes :

Symptôme Solution

Il n'y a pas d'image provenant de la
ou des caméras

Il n'y a pas de son provenant de la
ou des camér

L'image disparaît • Rapprochez le récepteur de la caméra.

L'image est ou est devenue agitée • L'image peut devenir agitée suite à une fréquence faible (c'est-à-dire 6

L'image est blanche • Il peut se produire un effet " dégradé " ou de " blanchissage " quand une

a(s)

• Assurez-vous que la caméra est branchée à une prise de courant et que l'adaptateur de courant est bien connecté.

• Assurez-vous que le récepteur est branché à une prise de courant.

• Rapprochez le récepteur de la caméra.

• Assurez-vous que le câble de sortie vidéo BNC est connecté à votre DVR
ou télé

vision.

ous visionnez votre ou vos caméra(s) en utilisant une télévision,

• Si v
assur

ez-vous d'avoir choisir l'entrée appropriée.

• Assurez-vous que le câble de sortie audio RCA est connecté à l'entrée audio de votre DVR ou télévision.

• Assurez-vous que l'enregistrement audio est activé sur votre DVR. Voir le
manuel d'utilisation de votr

• Assurez-vous de retirer le film protecteur de la lentille de la caméra. Le
microphone es
si le film protecteur n'est pas retiré.

• Essayez de repositionner la caméra, le récepteur ou les deux pour
amélior

images par seconde au lieu de 20 images par sec

• Essayez de rapprocher la caméra du récepteur.

• Retirez les obstacles entre le récepteur et la caméra.

f

e source de lumière est dirigée vers les lentilles de la caméra.

ort

L'objectif de la caméra n'est pas endommagé au cours d'un blanchissage.

• Ne dirigez pas votre caméra vers une forte source lumineuse.

t situé à l'avant de la caméra et ne fonctionnera pas bien

éception.

er la r

e DVR pour plus d'instructions.

onde)

L'image est trop foncée • Si utilisée le jour, la caméra pourrait ne pas recevoir suffisamment de

lumièr

L'image est trop lumineuse • Si utilisée le jour, la caméra pourrait recevoir trop de lumière. Pensez à

changer la position de votr

La vision nocturne est inopéra­tionnelle

L'image d'une caméra présente
des taches brillant

es la nuit

• La vision nocturne est activée quand l'intensité de la lumière baisse. La
zone pourrait êtr

• La vision nocturne se réfléchit lorsque la caméra est pointée vers la fenêtre. Déplacez votre caméra à un autre endroit.

ensez à changer la position de votre caméra.

e. P

e caméra.

e sur-illuminée.

13

Annexe D : Étendre la portée du signal sans fil

11. Annexe D : Étendre la portée du signal sans fil

CLAUSE DE NON-RESPONSABILITÉ : Certains accessoires ne sont pas disponibles sur
tous les marchés.

Il existe plusieurs façons d'améliorer votre signal sans fil ainsi que des options pour vous
aider à étendre la portée du signal sans fil.

Ligne de vue dégagée:

Vous devez toujours vérifier qu'il y a une ligne de visée claire entre la caméra et le
récepteur.

Ligne de vue dégagée

Récepteur

FRANÇAIS

Étendre la portée de votre signal sans fil

Même avec une ligne de visée claire entre votre(vos) caméra(s) et votre(vos) récepteur(s),
vous pouvez rencontrer une plus faible fréquence d'image vidéo simplement en raison de
la distance entre vos périphériques sans fil.

Les antennes en accessoire sont disponibles pour aider à étendre la portée de votre signal
sans fil.

14

Annexe D : Étendre la portée du signal sans fil

Antenne plate directionnelle 2,4 GHZ sans fil

Utilisez l'antenne sans fil 2,4 GHz omnidirectionnelle
(modèle no : ACCANTD9)
une caméra particulière afin d'améliorer la portée de
transmission (une ligne de visée claire entre la caméra et
l'antenne est requise). Une rallonge de 6 m (20 pi) est
incluse pour aider à maintenir la bonne position de
l’antenne.

pour cibler un signal sans fil vers

Antenne plate directionnelle sans fil

Scénario 1 : Installation d’un récepteur simple

Attachez une antenne directionnelle à la caméra ou au récepteur. Il est recommandé
d'attacher l'antenne au récepteur et de la placer dans un endroit ayant une ligne de vue
dégagée vers la caméra. Assurez-vous que l’antenne directionnelle est pointée vers
l’autre antenne. Par exemple, si l’antenne directionnelle est connectée à votre récepteur,
elle doit être pointée sur la caméra (voir la figure ci-dessous). Pendant l’installation,
vérifiez la réception sur votre DVR.

Scénario 2 : Installation de caméras/récepteurs multiples

Si vous utilisez plusieurs caméras et récepteurs dans votre installation, fixez les antennes
directionnelles à la ou aux caméra(s) et récepteur(s) les plus éloignés l’un de l'autre.
Suivez ces consignes pour accroître la puissance du signal entre vos caméras et vos
récepteurs :

• Pointez les antennes directionnelles sur les récepteurs de chaque caméra.

• Maintenez suffisamment d’espac

• Maintenez suffisamment d’espace entre les antennes directionnelles si vous en utilisez
plusieurs.

• Réduisez la quantité d’obstacles (p. ex., murs et arbres) entre les antennes et les récepteurs.

• Pendant l’installation, vérifiez la réception de chaque caméra sur votre DVR.

Visitez www.lorextechnology.com pour plus de détails sur les accessoires et les antennes
sans fil.

e entre chaque récepteur.

15

VER SU MUNDO

CÁMARA DE SEGURIDAD INALÁMBRICA

MANUAL DE INSTRUCCIONES

VERSIÓN EN ESPAÑOL 2.0

ENGLISH

FRANÇAIS

ESPAÑOL

LW2231

www.lorextechnology.com

Les agradecemos por su compra este producto.
Este manual se refiere a los modelos de los siguientes:

• LW2231

Para aprender más acerca de este producto de vigilancia video y para aprender más
acerca de nuestra gama completa de productos accesorios, visite nuestro sitio Web al:

www.lorextechnology.com

CUIDADO

RIESGO DE ELECTROCUCIÓN

NO ABRIR

CUIDADO: PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO QUITE LA TAPA (O LA
PARTE TRASERA). NO HAY PIEZAS QUE DEBEN DE SER MANTENIDAS ADENTRO.

FAVOR DE REFERIR EL MANTENIMIENTO A UN REPRESENTANTE DE
MANTENIMIENTO CALIFICADO.

El símbolo del rayo con la punta en flecha en un triángulo equilátero es
para advertirle al usuario que existe un "voltaje peligroso" que no ha sido
aislado en el producto y que es de una magnitud suficientemente fuerte
como para representar un riesgo de electrocución.

El signo de admiración en un triángulo equilátero es para advertirle al
usuario que existen instrucciones de mantenimiento (de servicio) y de
operación importantes en la literatura que acompaña el aparato.

ADVERTENCIA : PARA IMPEDIR UN INCENDIO O UNA DESCARGA
ELÉCTRICA, NO EXPONGA LA UNIDAD A LA LLUVIA O A LA
HUMEDAD.

CUIDADO : PARA IMPEDIR LAS DESCARGAS ELÉCTRICAS,
CORRESPONDA LA HOJA GRUESA DEL ENCHUFE AL AGUJERO
GRUESO E INTRODÚZCALO COMPLETAMENTE.

Medidas de seguridad importantes

Además de la cuidadosa atención a los estándares de calidad en el proceso de fabricación de su
producto, la seguridad es un factor importante en el diseño de cada instrumento. Sin embargo,
la seguridad es su responsabilidad también. Esta página provee información importante que le
ayudará a garantizar que usted disfrute y use adecuadamente su producto y los equipos de
accesorio. Por favor lea cuidadosamente antes del funcionamiento y de la utilización del
producto.

Precauciones generales

1. Todas las advertencias e instrucciones de este manual deben ser seguidas.

2. No utilice los receptores o los monitores de vídeo en lugares húmedos o mojados.

3. Mantenga suficiente espacio alrededor del producto para su ventilación. Las ranuras y aberturas en la caja de almacenamiento no deben ser bloqueadas.

4. Es muy recomendable conectar el producto a un protector contra sobretensiones para
protegerlo de los daños causados por las subidas de tensión. También se recomienda
conectar a el producto a una sistema de alimentación ininterrumpida (UPS) con una batería
interna para mantener funcionando al producto en caso de un apagón.

5. Retire el enchufe de la pared antes de limpiar. No utilice detergentes líquidos o aerosoles. Utilice un trapo húmedo para la limpieza.

Instalación

1. Lea y siga las instrucciones - Todas las instrucciones

de seguridad y de operación deben ser leídas antes de
utilizar el producto. Siga todas las instrucciones de
funcionamiento.

Guarde las instrucciones - Las instrucciones de

2.

seguridad y operación deben ser conservadas para
futuras consultas.

Respete las advertencias - Respete todas las

3.
