Harmony® Smart Keyboard
Installationshandbuch
Contents / Inhalt
Sommaire / Inhoud
Deutsch . . . . . . . . . . . . . . . . 16
3
Inhalt
1
5
2
3 6
4
1. Harmony Smart Keyboard
Ermöglicht Texteingabe, Navigation auf
Computern und Steuerung der HomeEntertainment-Geräte
2. Harmony Hub
Steuert Geräte über IR, Bluetooth oder
die mitgelieferten USB-Empfänger
3. 2 USB-Empfänger
Ermöglichen Texteingabe und Navigation
auf kompatiblen USB-Geräten
(siehe „Anschluss“)
4. Netzteil
Sorgt für die Stromversorgung
des Harmony Hub
16 Deutsch
21
5. IR-Minisender*
Erhöht die Infrarot-Reichweite in
Verbindung mit einem Harmony Hub
6. USB-Verlängerungskabel*
Erleichtert das Einstecken des USBEmpfängers bei schlecht zugänglichem
USB-Anschluss
* Im Lieferumfang enthalten, nutzungsabhängig optional
einsetzbar.
Vielen Dank, dass Sie sich für die Harmony-Tastatur
entschiedenhaben.
Es empfiehlt sich, dieses Handbuch vollständig durchzulesen, denn es enthält
Anweisungen zur Einrichtung und Verwendung der Harmony-Tastatur.
1
Der Harmony Hub ist der Mittelpunkt Ihres Harmony-Systems – lassen Sie ihn
immer eingeschaltet!
• Der Hub empfängt Befehle von der Tastatur und der Smartphone-App
• Der Hub sendet Befehle in Form von Bluetooth®- und Infrarotsignalen sowie
über den USB-Empfänger an Ihre AV-Geräte
• Die Tastatur und der Harmony Hub können gleichzeitig mit bis zu zwei USB-Empfängern
gepairt werden. Um möglichst viele Geräte steuern zu können, sollten Sie daher,
soweit verfügbar, eine Bluetooth-Verbindung verwenden.
Ein kurzes Video mit einem Überblick über die Einrichtung finden Sie unter
www.logitech.com/support/harmony-keyboard.
2
3 4
1. Harmony Hub
2. USB-Empfänger
3. Smartphone-App
4. Harmony Smart Keyboard
Deutsch 17
So funktioniert's
Harmony-App
• Universal-Fernbedienung auf Ihrem Smartphone
• Anpassung von Gesten und Favoriten für jedes Smartphone
• Verbindung mit dem Harmony Hub über WLAN
Harmony-Tastatur
• Integrierte Tasten zum Starten von Harmony-Aktionen,
Navigieren auf dem DVR, Regeln der Lautstärke
und Wiedergeben von Medienmaterial
• Integriertes Touchpad für die Navigation auf
dem Computer
• Verbindung mit dem Harmony Hub über RF zum Senden von Text-
und Harmony-Befehlen
Harmony Hub zum Synchronisieren
aller Geräte
18 Deutsch
Bluetooth-fähige Geräte
Der Hub kann mit bis zu 3 Bluetoothfähigen Geräten wie AppleTV®, Mac®, PS3®
und einigen PCs verbunden werden.
Infrarot (IR)-fähige AV-Geräte
Der Hub sendet Standard-Infrarotsignale
aus, um Ihre Unterhaltungsgeräte
zu steuern, z. B. Fernseher, Kabel-/
Satellitenempfänger, AV-Empfänger usw.
IR-Signale vom Hub und von den Infrarot-Minisendern
werden an Wänden, in Schränken und auf anderen
Oberflächen reflektiert, bevor sie Ihre Geräte erreichen –
eine direkte Sichtlinie ist im Allgemeinen nicht
erforderlich.
IP-fähige Streaming-Geräte
Der Hub kann über WLAN mit einigen
Geräten wie Roku® verbunden werden,
die Navigation und Texteingabe über
dasselbe WLAN-Netzwerk ermöglichen.
USB-fähige Geräte
Die mitgelieferten USB-Empfänger lassen
sich an einen beliebigen USB-Anschluss
eines Computers, einer Xbox 360® oder
einer PS3* anschließen, um Texteingabe
und Navigation zu ermöglichen.
* Beachten Sie, dass bei der PS3 eine USB-Verbindung
für Texteingabe und Navigation sowie eine BluetoothVerbindung zum Ein- und Ausschalten erforderlich sind.
Deutsch 19
Inbetriebnahme
Ausführlichere Anweisungen und Produktinformationen finden Sie unter
www.logitech.com/support/harmony-keyboard
SCHRITT1
Positionieren Sie den Harmony Hub
Geräte in oenen Regalen*
Platzieren Sie den Hub in einem der
Regale an einer unbehinderten Stelle.
* IR-Signale vom Hub und von den Infrarot-Minisendern werden an Wänden, in Schränken und auf anderen Oberflächen
reflektiert, bevor sie Ihre Geräte erreichen – eine direkte Sichtlinie ist im Allgemeinen nicht erforderlich.
Geräte in einem geschlossenen Schrank*
Platzieren Sie den Hub im Schrank und
den Infrarot-Minisender auf dem Schrank,
um den Fernseher zu steuern.
20 Deutsch

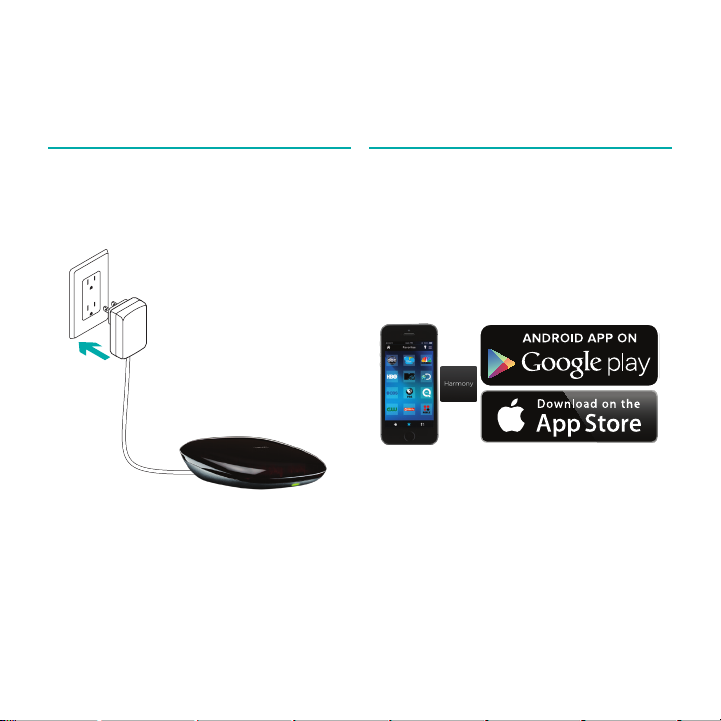

SCHRITT 2
SCHRITT 3
Schalten Sie den Harmony Hub ein
Nach dem Anschließen dauert
das Einschalten des Hubs ca. 30 Sekunden.
Installieren Sie die Setup-App
• Besuchen Sie den Apple App Store
oder Google Play und installieren Sie
die Harmony-App.
• Starten Sie die App, wählen Sie
„Neue Fernbedienung einrichten“
und folgen Sie den Setup-Anweisungen.
Wenn Sie ein iPhone 4, iPad 1 oder iPad 2 bzw.
ein Android-Gerät ohne Bluetooth-Unterstützung haben,
navigieren Sie auf einem Computer zu myharmony.com,
um den Hub mit Ihrem WLAN-Netzwerk zu verbinden,
bevor Sie mit Schritt 3 der Einrichtung beginnen.
Deutsch 21
Verbinden mit einem PC oder Mac
Bei Bluetooth-kompatiblen Computern
•Wählen Sie während der Einrichtung mit der Harmony-App für Ihren Computer
die Verbindungsmethode „Bluetooth“.
•Starten Sie auf Ihrem Computer das Bluetooth-Pairing, um den Harmony Hub
mit Ihrem Computer zu pairen.
Über einen freien USB-Anschluss am Computer
•Folgen Sie während der Einrichtung den Anweisungen auf dem Bildschirm.
•Schalten Sie Ihren Computer ein.
•Stecken Sie einen der beiden mitgelieferten USB-Empfänger ein, wenn Sie dazu
aufgefordert werden.
•Bestätigen Sie die Verbindung in der Harmony-App.
22 Deutsch
Verbinden mit anderen Geräten
AppleTV
• Schalten Sie Ihr AppleTV ein.
• Wählen Sie während der Einrichtung mit der Harmony-App für Ihr AppleTV
die Bluetooth-Verbindung.
• Starten Sie auf Ihrem AppleTV das Bluetooth-Pairing, um den Hub mit
Ihrem AppleTV zu pairen.
Xbox 360
• Schalten Sie Ihre Xbox ein.
• Stecken Sie einen der beiden mitgelieferten USB-Empfänger ein, wenn Sie dazu
aufgefordert werden.
• Wählen Sie während der Einrichtung für Ihre Xbox den angeschlossenen
USB-Empfänger.
• Bestätigen Sie die Verbindung in der Harmony-App.
Roku
• Vergewissern Sie sich, dass das Roku-Gerät eingeschaltet und mit
Ihrem Heimnetzwerk verbunden ist.
• Wählen Sie während der Einrichtung für Ihr Roku-Gerät die WLAN-Verbindung.
• Der Hub sucht in Ihrem Netzwerk nach dem Roku-Gerät und stellt automatisch
eine Verbindung her, wenn er es gefunden hat.
PlayStation 3
• Bei der PlayStation 3 sind eine Bluetooth-Verbindung zum Ein- und Ausschalten
sowie eine USB-Verbindung für Texteingabe und Navigation erforderlich.
• Schalten Sie Ihre PlayStation ein.
• Folgen Sie den Anweisungen zum Herstellen einer Bluetooth-Verbindung.
• Folgen Sie in der Harmony-App den Anweisungen zum Herstellen
einer Verbindung mit einem USB-Empfänger.
Deutsch 23
Funktionen der Tasten
2 3
1
4
7
5
6
1. Erfüllt die Funktion eines linken Mausklicks.
2. Harmony-Aktionstasten ermöglichen den direkten Zugri auf Aktionen wie „Fernsehen“,
„Musik hören“ und „Film wiedergeben“. Die O-Taste schaltet alle in der aktuellen
Aktion verwendeten Geräte aus.
3. Der Ein-/Ausschalter dient zum Ein- bzw. Ausschalten der Tastatur.
4. Kabel-/Satellitenempfängerfunktionen ermöglichen den Zugri auf Programm-
verzeichnisse, DVR-Aufzeichnungen usw.
5. Die Windows-Taste fungiert auch als Menütaste auf Geräten wie PS3 und Xbox
bzw. als Befehlstaste auf Mac-Computern.
6. In Kombination mit der Fn-Taste können die Farbentasten verwendet werden,
um durch die Menüs von PS3 und Xbox sowie einigen Kabel-/Satellitenempfängern
und DVRs zu navigieren.
7. In Kombination mit der Fn-Taste Funktion als Computertaste Bild auf/ab bzw.
Kanalauswahl am Empfänger.
24 Deutsch
Häufig gestellte Fragen
• Warum kann ich nicht meine älteren iOS- und Android-Geräte verwenden,
um WLAN für meinen Hub einzurichten?
Diese älteren Geräte unterstützen nicht Bluetooth LE. Dies ist jedoch für die Eingabe von
WLAN-Verbindungsdaten auf Ihrem Hub erforderlich. Genauer gesagt: Für iOS-Geräte
ist Bluetooth LE erforderlich und für Android-Geräte Bluetooth 3 oder 4.
• Warum erfordert die PlayStation zwei Verbindungen?
Bei der PlayStation ist eine Bluetooth-Verbindung zum Ein- und Ausschalten
erforderlich, während der USB-Empfänger für Texteingabe und Navigation genutzt wird.
• Lassen sich zusätzliche USB-Empfänger nutzen?
Die Tastatur und der Harmony Hub können mit maximal zwei USB-Empfängern
gepairt werden. Um möglichst viele Geräte steuern zu können, sollten Sie daher,
soweit verfügbar, eine Bluetooth-Verbindung verwenden.
• Kann ich den USB-Empfänger mit einem anderen Gerät verwenden?
Ja, aber vergessen Sie in diesem Fall nicht, Ihr Konto in der Harmony-App entsprechend
der geänderten Verwendung des USB-Empfängers zu aktualisieren, damit die Lösung
synchronisiert bleibt und einwandfrei funktioniert.
Deutsch 25
Fehlerbehebung
• Tastatur funktioniert nicht
• Vergewissern Sie sich, dass der Harmony Hub eingeschaltet ist.
• Vergewissern Sie sich, dass der Schalter der Tastatur in der Stellung „On“ steht
und sich ausreichend geladene Batterien in der Tastatur befinden.
• USB-Empfänger wurde während der Einrichtung nicht erkannt
• Vergewissern Sie sich, dass das Gerät während des Einrichtungsvorgangs
eingeschaltet ist.
• Harmony Hub kann keine WLAN-Verbindung herstellen oder Harmony-App
erkennt Hub nicht
• Vergewissern Sie sich, dass sich der Hub in Reichweite Ihres Routers befindet.
• Vergewissern Sie sich, dass Ihr Hub und Ihr Telefon mit demselben WLAN-Netzwerk
verbunden sind.
• Starten Sie Ihren Hub neu, indem Sie die Stromversorgung unterbrechen und
wieder herstellen. Der Neustart dauert 30 Sekunden.
• Weitere Hilfe erhalten Sie auf www.logitech.com/support/harmony unter „Keyboards“.
26 Deutsch
Support
Ausführlichere Informationen finden Sie unter www.logitech.com/
support/harmony-keyboard
• Kontaktaufnahme mit dem Kundendienst
Die verfügbaren Kundendienstoptionen finden Sie unter www.logitech.com/
support/options
• Antworten auf Fragen
Besuchen Sie unsere Knowledgebase unter http://www.logitech.com/
support/harmony-keyboard
• Hilfe bei der Online-Einrichtung
Viele Fenster und Seiten, die während der Online-Einrichtung angezeigt werden,
enthalten Links mit weiteren Informationen oder Hilfe, die Ihnen zusätzliche
Informationen und Hilfe zu zahlreichen Funktionen bieten.
• Harmony-Benutzerforen von Logitech
Besuchen Sie die Benutzerforen zur Harmony-Fernbedienung unter forums.logitech.com
Deutsch 27
