MIRAGE PLUS

Combiné DECT supplémentaire

Manuel d’utilisation

A lire impérativement avant la mise en service de l’appareil.

VTECH

vtech

DECT

MIRAGE PLUS

Page 2

Page 3

Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européen pour la sécurité usagers et les perturbations électromagnétiques.

Raccordement téléphonique : les tensions présentes sur ce réseau sont classées TRT-3 (Tension Réseau Téléphonique) au sens de la norme EN 60-950.

La conformité du produit est régulièrement contrôlée.

DECLARATION DE CONFORMITE

Page 4

Page 5

SOMMAIRE

1 Présentation de l’appareil page 0 6

2 Enregistrement et annulation d’un combiné

sur une base

page 012

3 En cas de problèmes page 017

4 Champ d’application de la garantie page 018

5 Procédure pour contacter le S.A.V. page 019

Page 6

1 - PRESENTATION DE L’APPAREIL

Le MIRAGE PLUS est un combiné DECT supplémentaire qui doit être impérativement associé soit avec un MIRAGE A110 ou soit avec un MIRAGE C220 pour fonctionner.

Si le MIRAGE PLUS est associé à un MIRAGE A110, celui-ci possède les mêmes fonctions téléphones (également la fonction Présentation du numéro sous réserve de souscription d’un abonnement auprès de France telecom) que celles du MIRAGE A110 (Consulter donc

son manuel d’utilisation pour toute explication).

Si le MIRAGE PLUS est associé à un MIRAGE C220 celui-ci possède les mêmes fonctions téléphones (également la fonction Présentation du numéro sous réserve de souscription d’un abonnement auprès de France telecom) et répondeurs que celles du MIRAGE C220 (Consulter donc son manuel d’utilisation pour toute explication).

Toutefois, le MIRAGE PLUS peut également fonctionner si il est associé à tout autre base DECT compatible GAP. Nous vous rappelons que la compatibilité GAP s’applique aujourd’hui aux fonctionnalités de base : émission, réception, utilisation des mémoires (dans certains cas).

1-1 Contenu de l’emballage page 7

1-2 Précautions d’emploi page 7

1-3 Conditions de sécurité page 8

1-4 Charge des batteries et instructions d’installation page 9

1-5 Schémas et descriptif des touches page 10

1 - PRESENTATION DE L’APPAREIL

Page 7

1-1 - Contenu de l’emballage

L’emballage comprend :

• Le combiné.

• Le support de charge.

•

2 batteries rechargeables (1,2 V 600 mA).

• Un clip ceinture (fixé sur le combiné et non détachable).

• La notice d’utilisation.

Vérifiez le contenu de l’emballage et contactez votre revendeur s’il vous manque un accessoire.

1-2 - Précautions d’emploi :

• Lire attentivement les instructions données.

• Utiliser uniquement l’adaptateur secteur fourni.

• Ne pas installer l’appareil près dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.

• Ne pas mettre votre appareil à côté d’une source magnétique (télévision, enceintes, etc...)

sous risque de perturbations.

• Ne jamais verser de liquide sur l’appareil sous risque de court circuit.

• Ne pas placer la base près d’un endroit humide.

• Ne jamais démonter l’appareil.

• Débrancher la connexion du téléphone avant de débrancher la prise électrique.

• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.

• Après avoir déplacé l’appareil, commencer par rebrancher la prise électrique.

• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.

Page 8

• Eviter de brancher trop d‘appareils sur la même source de courant.

• Ne jamais installer durant un orage.

• Ne jamais toucher des fils de téléphone dénudés, à moins qu’ils soient débranchés.

• Débrancher l’appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d’aérosols, utiliser un chiffon légèrement humide.

• Ne pas placer l’appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages.

•

Conserver précieusement ce manuel d’utilisation pour toute référence future.

IMPORTANT : 1) N’utiliser que le type de batteries fournies.

2) Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.

3) Ne pas ouvrir les batteries, l’électrolyte qu’elles contiennent est corrosif, et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l’avalait.

1-3 - Conditions de sécurité :

• L’appareil n’est pas connectable à un schéma d’alimentation IT.

• L’adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l’appareil et doit être aisément accessible.

• L’entrée d’alimentation répond au niveau de sécurité

TBTS.

• La sécurité électrique correspond aux vérifications

NF EN 60950 octobre 2000.

• La température maximale d’utilisation est de 35° C.

•

Cet appareil utilise des bandes de fréquences radio dont l’utilisation est harmonisée dans l’ensemble de la communauté européenne.

• Le marquage des équipements terminaux attestés conformes se situe sous la base.

Page 9

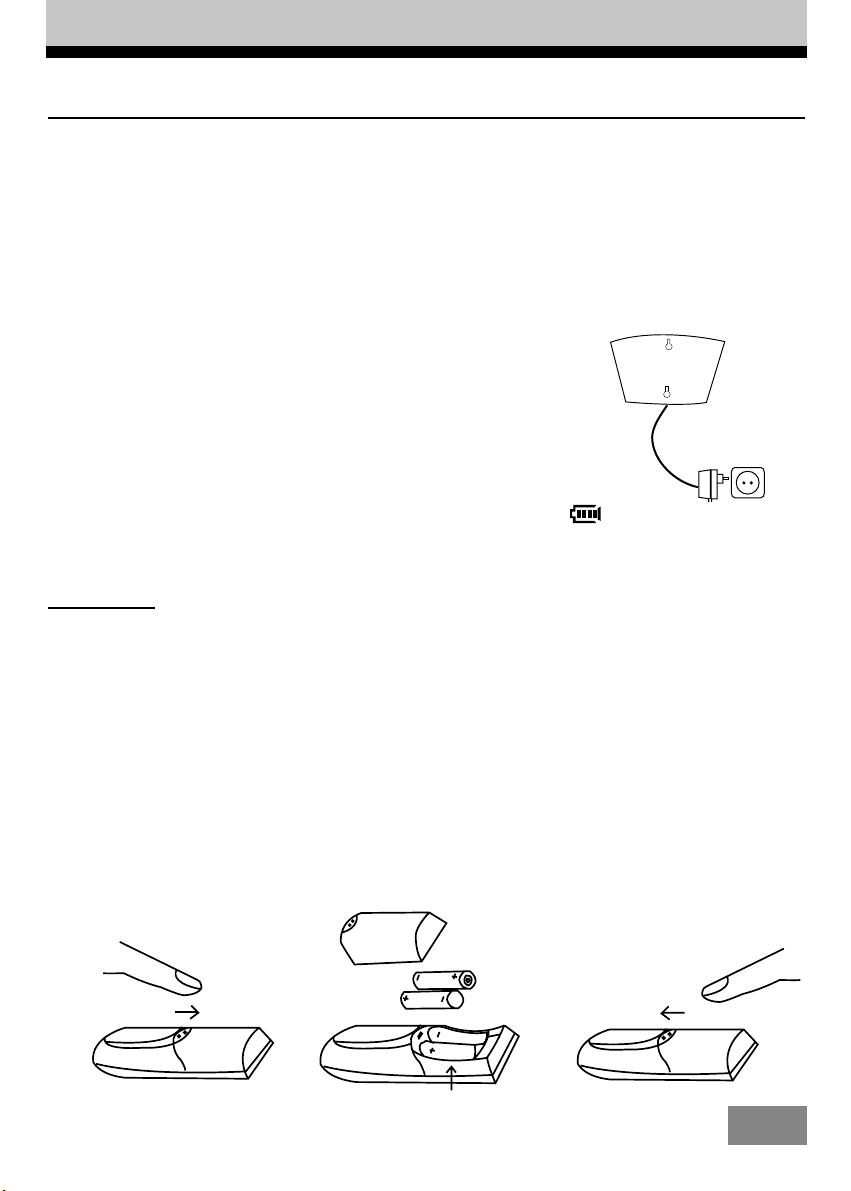

1-4 Charge des batteries et instructions d’installation

Avant toute utilisation, il faut impérativement charger les batteries (pour la première fois), durant un minimum de 20 heures.

Placer le support de charge sur une surface stable et plane en laissant de chaque côté au moins 25 mm d’espace libre pour l’aération.

• Brancher l’adaptateur secteur sur une prise de courant (220 V

), (Fig. 1).

• Ouvrir le compartiment des batteries (Fig. a).

• Insérer les batteries rechargeables dans le compartiment

en respectant les polarités (Fig. b).

• Fermer le compartiment des batteries (Fig. c).

• Placer le combiné sur son support de charge.

REMARQUE : Le niveau de charge des batteries dans l’icône défile pour indiquer la charge (Uniquement s’il reste assez d’énergie dans les batteries pour alimenter l’écran du combiné).

Clip ceinture Le clip ceinture n’est pas détachable, il reste toujours fixé sur le combiné.

ATTENTION : Si vous ne laissez pas votre combiné se charger durant 20 heures pour la première fois, il

ne fonctionnera pas au maximum de ses capacités.

La garantie ne prendra pas effet pour les problèmes de dysfonctionnement dus à une charge incomplète lors de la première utilisation.

Prise de courant

Fig. a Fig. b

Fig. c

Page 10

1-5 - Schémas et descriptif des touches

MEMO

RINT

BIS

MODE

ANN

•

JDA

OK/

Ecouteur

Ecran LCD

Permet de valider les fonctions du menu

Permet l’accès au menu

Permet de prendre/ libérer la ligne

Permet de sélectionner un des 10 derniers numéro appelés

Permet de faire un appel interphone

VUE DE DESSOUS

Clavier alphanumérique Permet de composer un numéro et d’enregistrer un nom dans le répertoire

Permet l’accès à certains services

Contacts de France

Telecom

Contacts de charge

Permettent de

recharger les batteries

du combiné

Permet l’accès au

journal des appels

Permet l’accès

au répertoire

Touche SECRET

Permet de sortir du

Permet d’activer/

désactiver

la main libre

Permet d’annuler

l’exécution d’une

fonction

Micro

Page 11

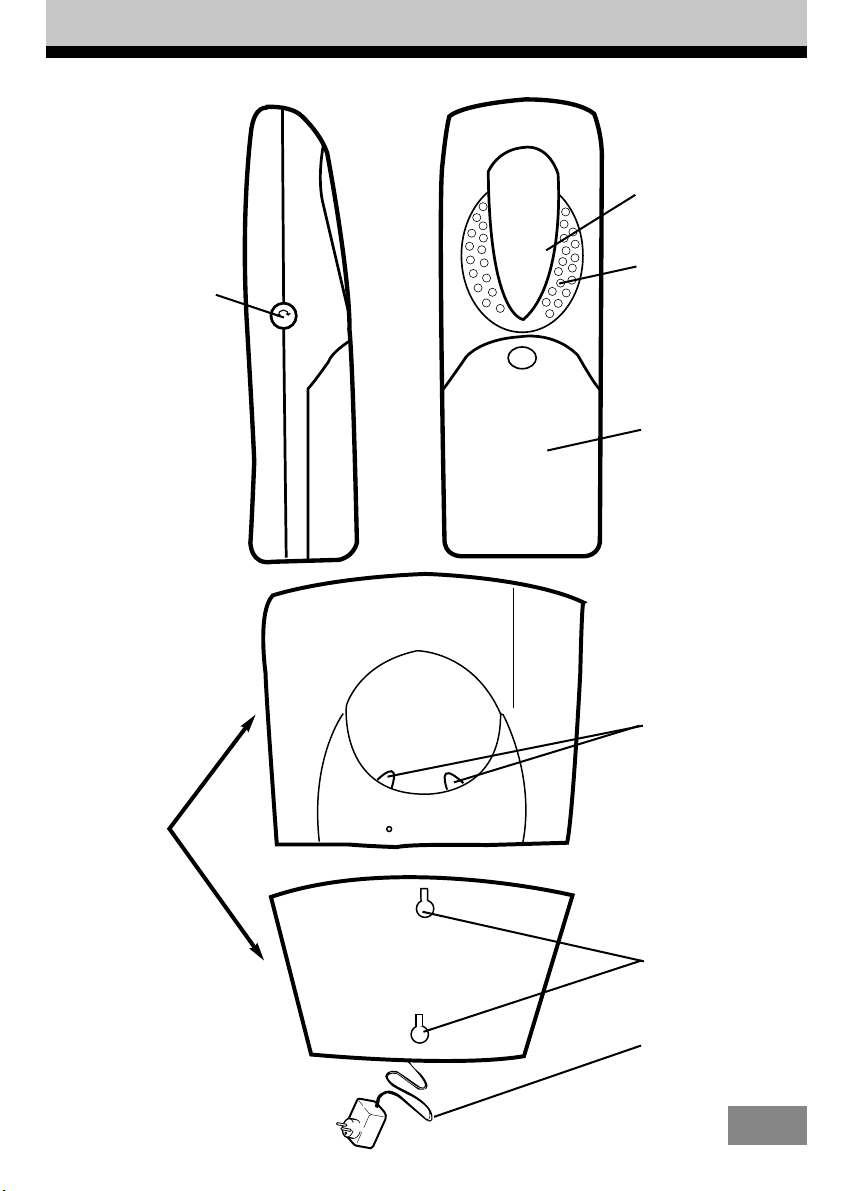

DECT MIRAGE PLUS

Prise casque

(non fourni)

LE SUPPORT

DE CHARGE

Clip ceinture

Haut-parleur de la main libre

Compartiment batteries

Contacts de charge permettant de recharger les batteries du combiné

Trous de fixation murale

Adaptateur secteur

vtech

Page 12

I - Enregistrement et annulation d’un combiné sur une base

MIRAGE A110 ou C220

Les procèdures d’enregistrement ou d’annulation d’un combiné sont rigoureusement identiques à celles indiquées dans les notices d’utilisation MIRAGE A110 et C220.

Nous vous rappelons cette procédure :

Cette fonction nécessite la connaissance du code PIN de la base.

a) Enregistrement d’un combiné sur une base MIRAGE A110 ou C220

• Le combiné à enregistrer est au repos (aucune tonalité) ou “NON DECL” et l’icône

clignotent sur l’écran (si ce combiné n’est plus enregistré sur aucune base).

- Maintenir enfoncée la touche sur la base (environ 5 secondes) jusqu’à ce que

2 bips sonores soient émis.

• La base est en mode d’enregistrement d’un combiné pendant environ 3 minutes;

Toutes les manipulations suivantes doivent être effectuées sur le combiné à enre- gistrer pendant ces 3 minutes.

- Appuyer sur la touche ▲/MENU

• “ANNUAIRE” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ jusqu’à ce que “ASSOCIER” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

•

“BS1234” s’affiche sur l’écran.

- Composer le numéro de la base sur laquelle vous désirez enregistrer ce combiné

(entre 1 et 4) en utilisant le clavier alphanumérique.

• Si le combiné que vous désirez enregistrer est déjà enregistré sur une base, le numéro de cette base clignotera.

•

“CODE” s’affiche sur l’écran.

2 - ENREGISTREMENT ET ANNULATION

D’UN COMBINÉ SUR UNE BASE

Page 13

- Composer votre code PIN programmé (le code PIN de la base par défaut est

“0000”).

- Appuyer sur la touche OK.

•

“CHERCHE X” s’affiche sur l’écran et l’icône clignote..

(X représente le numéro de la base recherchée)

• Si la base recherchée n’est pas trouvée,

“NON DECL” et l’icône clignotent sur

l’écran.

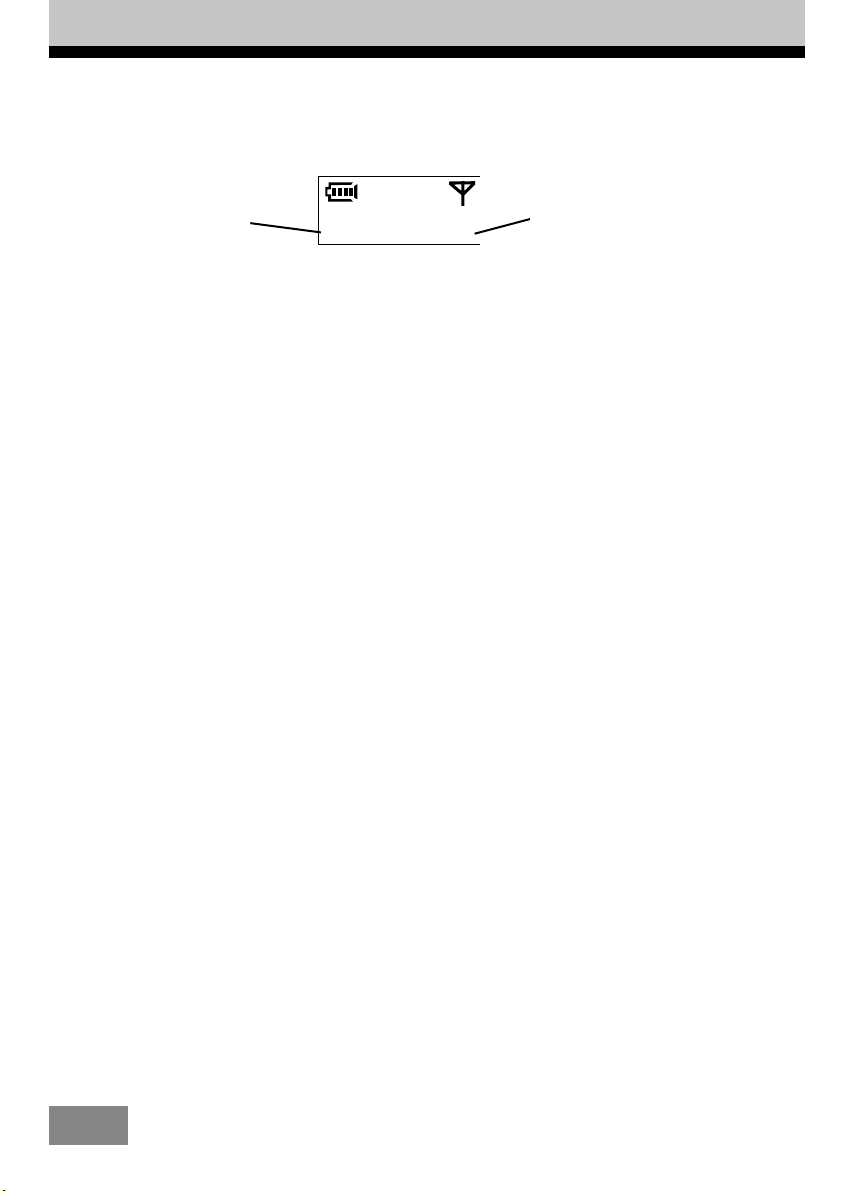

• Quand la base recherchée est trouvée, l’écran du combiné affiche :

• Ce combiné est programmé.

REMARQUE : Si un combiné est déjà enregistré sur une base et que vous souhaitez l’en- registrer sur une autre base, vous devez composer le code PIN de l’autre base pour pouvoir l’enregistrer sur celle-ci.

ATTENTION : Lors de cette manipulation, le combiné revient au repos automatiquement au bout de 30 secondes d’inactivité des touches.

b) Annulation d’un combiné sur une base MIRAGE A110 ou C220

Cette fonction nécessite la connaissance du code PIN de la base.

Cette fonction est utilisée pour annuler des combinés défectueux en vue de leur remplacement par de nouveaux.

ATTENTION : Vous ne pouvez annuler un combiné qu’à partir d’un autre combiné enregistré sur la même base.

MIRAGE

Nom du combiné

Numéro du combiné

Page 14

• Le combiné est au repos (aucune tonalité).

- Appuyer sur la touche

▲/MENU.

• “

ANNUAIRE” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ jusqu’à ce que “BASE” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

• “

NON PROT” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ jusqu’à ce que “PIN PROT” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

• “

CODE” s’affiche sur l’écran.

- Composer votre code PIN de la base programmé

(le code PIN par défaut est “0000”)

en utilisant le clavier alphanumérique.

- Appuyer sur la touche

OK.

• “

RESTRICT” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ jusqu’à ce que “SUP COMB” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

• “

COMBINE 1” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ pour sélectionner le numéro du combiné que vous sou-

haitez annuler.

- Appuyer sur la touche

OK pour valider votre sélection.

• “

CONFIRME” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

• Le combiné sélectionné est annulé.

• “

NON DECL” et l’icône clignote sur son écran.

Page 15

II - Enregistrement et annulation d’un combiné MIRAGE PLUS

sur toute autre DECT compatible GAP

a) Enregistrement d’un combiné MIRAGE PLUS sur tout autre DECT

compatible GAP

Cette fonction nécessite la connaissance du code PIN de la base DECT compatible GAP

• Le combiné a enregistrer est au repos (aucune tonalité) ou “NON DECL” et l’icöne

clignotent sur l’écran (si ce combiné n’est plus enregistré sur aucune base).

•

Consulter le manuel d’utilisation de votre base DECT compatible GAP pour la mettre en mode d’enregistrement d’un combiné.

- Appuyer sur la touche ▲/MENU.

• “

ANNUAIRE” s’affiche sur l’écran.

- Utiliser les touches

▲ ou ▼ jusqu’à ce que “ASSOCIER” s’affiche sur l’écran.

- Appuyer sur la touche

OK.

• “

BS1234” s’affiche sur l’écran.

- Composer le numéro de la base sur laquelle vous désirez enregistrer ce combiné

(entre 1 et 4) en utilisant le clavier alphanumérique.

• Si le combiné que vous désirez enregistrer est déà enregistré sur une base, le numéro de cette base clignotera.

• “

CODE” s’affiche sur l’écran.

• Composer le code PIN

(à 4 chiffres) de votre base DECT compatible GAP.

- Appuyer sur la touche

OK.

• “

CHERCHE X” s’affiche sur l’écran et l’icône clignote.

(x représente le numéro de la base recherchée)

• Si la base recherchée n’est pas trouvée, “

NON DECL” et l’icône clignotent sur

l’écran.

Page 16

• Quand la base recherchée est trouvée, l’écran du combiné affiche :

• Ce combiné est programmé.

ATTENTION : Lors de cette manipulation, le combiné revient au repos automatiquement au bout de 30 secondes d’inactivité des touches.

b) Annulation d’un combiné MIRAGE PLUS sur tout autre DECT

compatible GAP

Vous ne pouvez annuler un combiné MIRAGE PLUS qu’à partir d’un autre combiné enregistré sur la même base. Par conséquent, consulter le manuel d’utilisation de votre DECT compatible GAP pour connaître la procédure d’annulation à réaliser.

MIRAGE

Nom du combiné

Numéro du combiné

Page 17

Vérifier les points ci-dessous avant de contacter le Service Après-Vente :

Plus d’affichage :

• Vérifier que les batteries du combiné sont correctement installées (polarités).

• Placer le combiné sur son support de charge pour charger les batteries.

• Enlever les batteries du combiné et les remettre puis allumer le combiné.

Les batteries ne sont pas chargées :

• Vérifier les polarités des batteries.

• Nettoyer les contacts de charge du combiné et du support de charge.

• Refaire une nouvelle charge.

Le combiné du MIRAGE PLUS ne fonctionne pas quand il est associé à un MIRAGE A110 OU C220 :

• Vérifier et refaire la procédure d’enregistrement du combiné MIRAGE PLUS (voir chapitre 2-I).

• Le code PIN (code confidentiel personnel) de la base doit être impérativement à 4 chiffres. Le code PIN par défaut sur le MIRAGE A110 ou C220 est “0000”.

Le MIRAGE PLUS ne fonctionne pas quand il est associé à tout autre DECT compatible GAP :

• Vérifier et refaire la procédure d’enregistrement combiné MIRAGE PLUS sur votre DECT com- patible GAP (voir chapitre 2-II).

• Le code PIN (code confidentiel personnel) de votre base DECT compatible GAP doit être impérativement à 4 chiffres.

3 - EN CAS DE PROBLEMES

Page 18

LOGICOM®assure la vente et le Service Après-Vente des appareils téléphoniques Vtech

La garantie fournisseur LOGICOM est valable pour un usage normal de l’appareil tel qu’il est défini dans le cadre de la notice d’utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l’appareil. En particulier, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un choc ou d’une chute, d’une fausse manœuvre, d’un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l’effet de foudre, de surtension secteur, d’une protection insuffisante contre la chaleur, l’humidité ou le gel.

La garantie s’étend uniquement à la France Métropolitaine. En tout état de cause, la garantie légale pour vices cachés s’appliquera conformément aux

articles 1641 et suivants du Code Civil.

LOGICOM S.A.

ZI PARIS NORD 2

74, rue de la Belle Etoile

B.P. 50338

95941 ROISSY CDG

4 CHAMP D’APPLICATION DE LA GARANTIE

Page 19

Remarque : Avant de rendre l’appareil au magasin, il est impératif de nous contacter afin

d’être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l’appareil est endommagé).

• Vous disposez de deux lignes clients :

01 48 63 67 94 ou 01 48 63 67 95.

• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.

5 PROCEDURE POUR CONTACTER LE S.A.V.

Page 20

EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT

MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE

Tél. : 01 48 63 67 94

Tél. : 01 48 63 67 95

Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).

Toutefois, comme il existe des différences d’un pays à l’autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP.

En cas de problème, vous devez contacter en premier lieu votre fournisseur.

Cet appareil est destiné à la France.
