Loewe Subwoofer 200 User guide

Page 1

Audiodesign

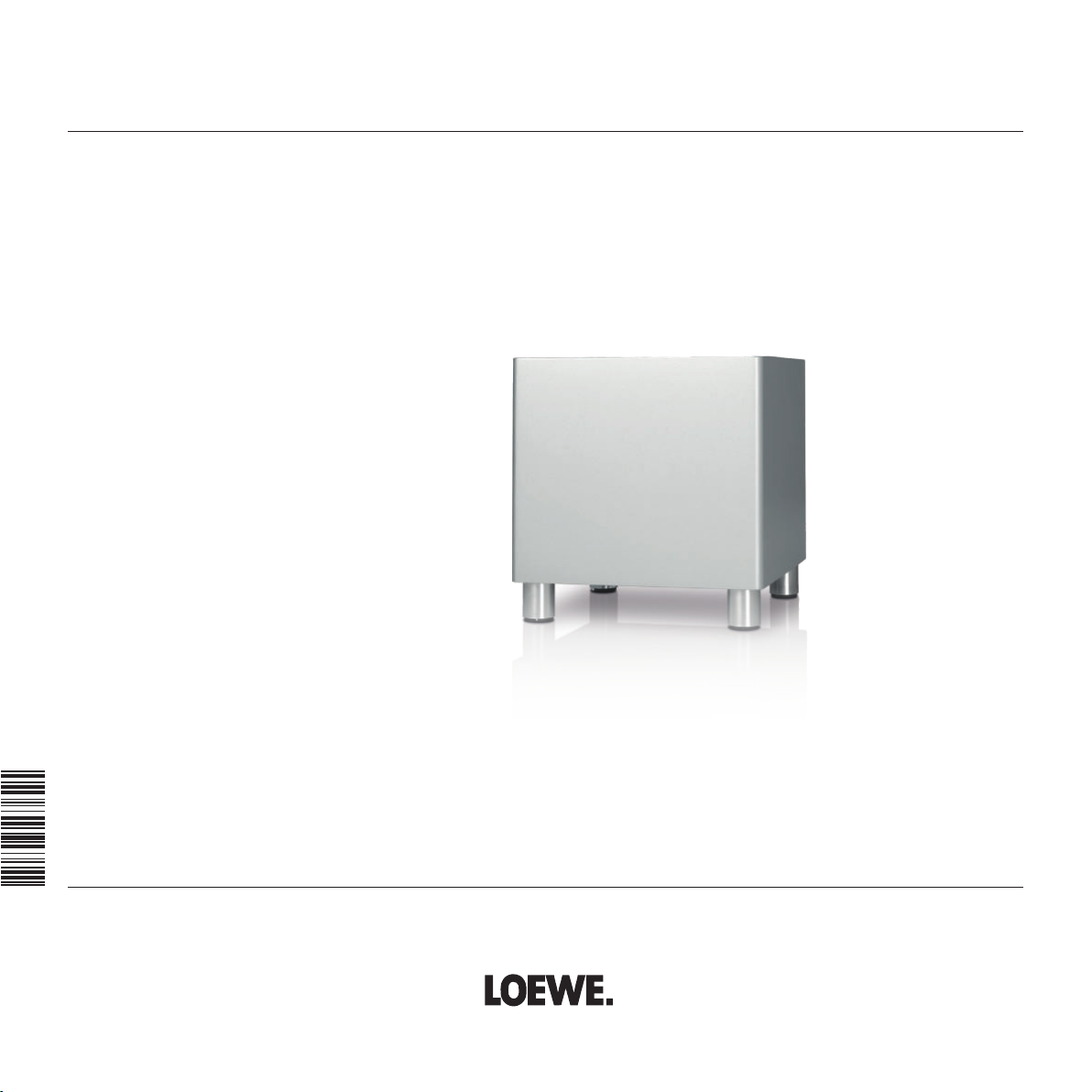

Loewe Subwoofer 200

34916002

Bedienungsanleitung, Operating instructions, Mode d‘emploi,Istruzioni per l‘uso, Instrucciones de manejo, Gebruiksaanwijzing, Betjeningsvejledning, Käyttöohje, Bruksanvisning

Page 2

Page 3

Subwoofer





















Page 4

Deutsch

Herzlich willkommen

Sicherheit

Vielen Dank,

dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben. Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, DVD/Blu-ray, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Der Loewe Subwoofer 200 ist abgestimmt auf Loewe TV-Geräte (ab Chassis L27xx/ SL1xx/SL2xx) sowie Loewe Lautsprechersysteme. Das Gerät verfügt über einen krafvollen Bassverstärker sowie über einen integrierten Stereo-Verstärker.

Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) mit integriertem digitalem Multikanal-Audio-Decoder leiten die Ton-Signale über ein Audiolink-Kabel bzw. Digital Audiolink-Kabel an den Subwoofer. Der Loewe Subwoofer 200 schaltet sich dann automatisch mit dem Loewe TV-Gerät ein und aus.

Die Ton-Einstellungen nehmen Sie komfortabel über die Menüs des Loewe TVGerätes vor.

Sie können den Loewe Subwoofer 200 auch an einer externen Audio-Quelle betreiben (Stereo TV, Loewe Multiroom Receiver, PC usw.). Dann gehen jedoch die Loewe Systemvorteile (z.B. kontrolliertes Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrer Audio-Quelle.

Lieferumfang

Loewe Subwoofer 200, Best. Nr. 50212x00 / 30

• Loewe Subwoofer 200

• Netzkabel

• Cable Audiolink / 3m SL / Audiolink 2.1 (nur bei Variante 00)

• Converter Digital Audiolink / Audiolink (nur bei Variante 30)

• Netzwerkkabel (nur bei Variante 30)

• Bedienungsanleitung

Zubehör

Module Wireless Audiolink Best. Nr. 71223080 Converter Digital Audiolink / Audiolink Best. Nr. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Best. Nr. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Best. Nr. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Best. Nr. 71082003

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Das Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.

• Schalten Sie das Gerät unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Schalten Sie den Netzschalter

bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker.

Schützen Sie das Gerät vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen

• Staub

• lüftungshemmender Abdeckung

• Eingriffen ins Innere des Gerätes

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden um das Ausbreiten von Feuer zu verhindern.

Dieses Gerät wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung.

WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN, ÖFFNEN SIE NICHT DAS GERÄT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen ihn es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde stehen. Schalten Sie das Gerät erst ein, wenn es Raumtemperatur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.

Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräteunterseite.

- 4

Page 5

Deutsch

Pflege / Aufstellen

Reinigen

Reinigen Sie das Gerät nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel).

Subwoofer 200 aufstellen

Grundsätzliches

• Das Gerät auf stabile, ebene Unterlage stellen.

• Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen Raum nicht überschreiten.

• Das Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.

• Bei Aufstellung in einem Schrank oder geschlossenem Regal: Etwa 10 cm Freiraum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.

• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.

• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.

• Verlegen Sie die Audio-, Lautsprecher- und das Netzkabel so, dass sie nicht beschädigt werden können. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß daher vor weiterem Betrieb des Gerätes unbedingt ausgewechselt werden.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu magnetisch emp-

ndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw.

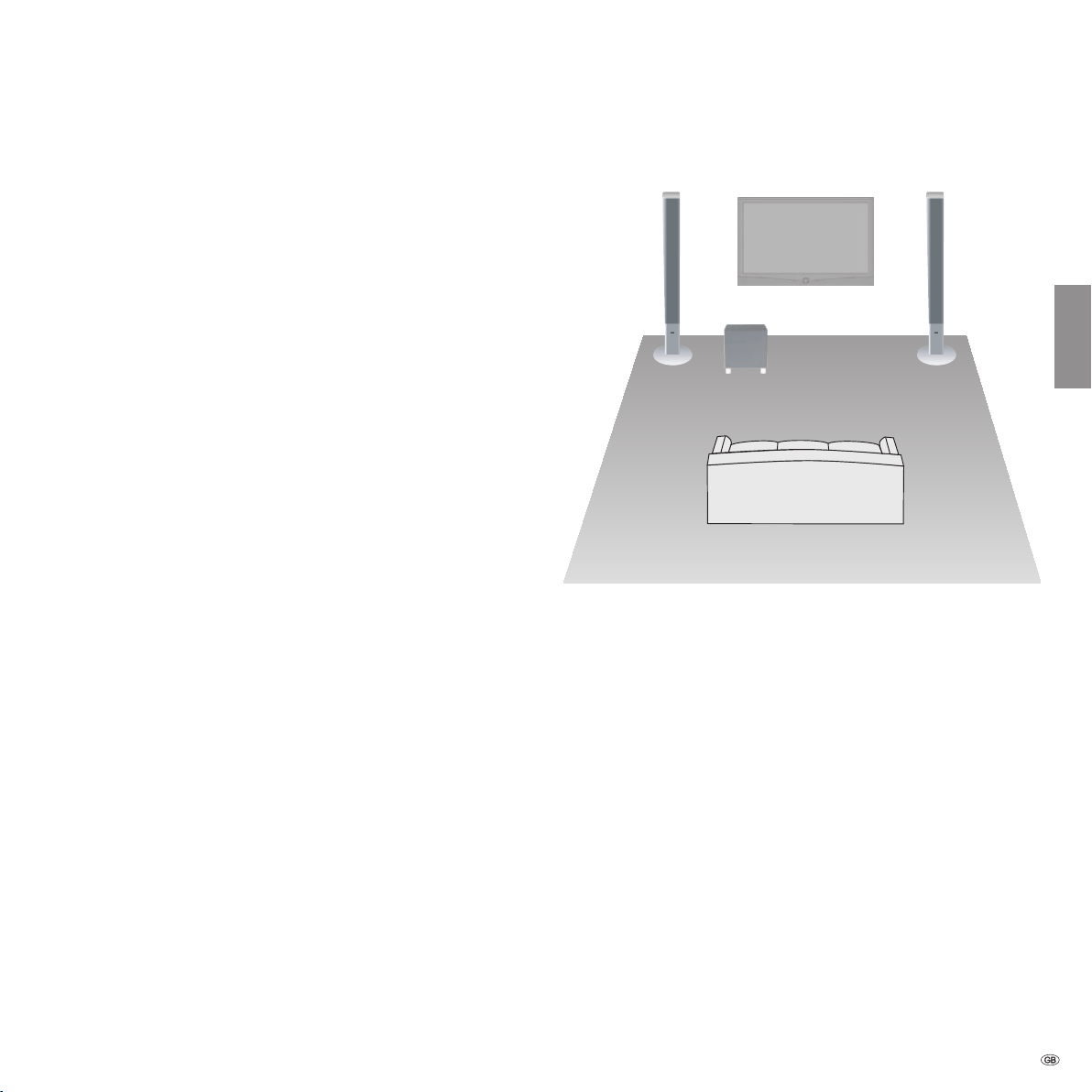

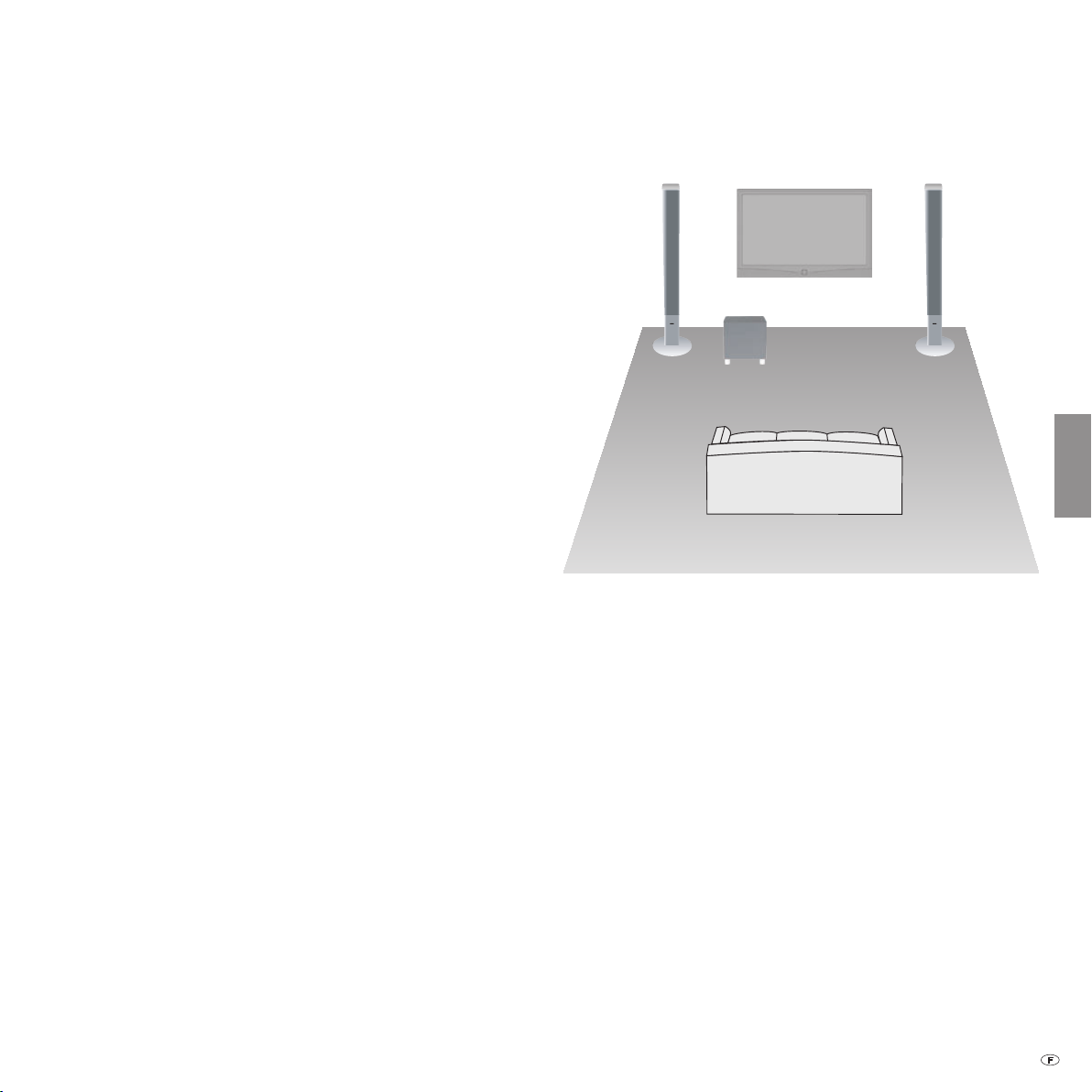

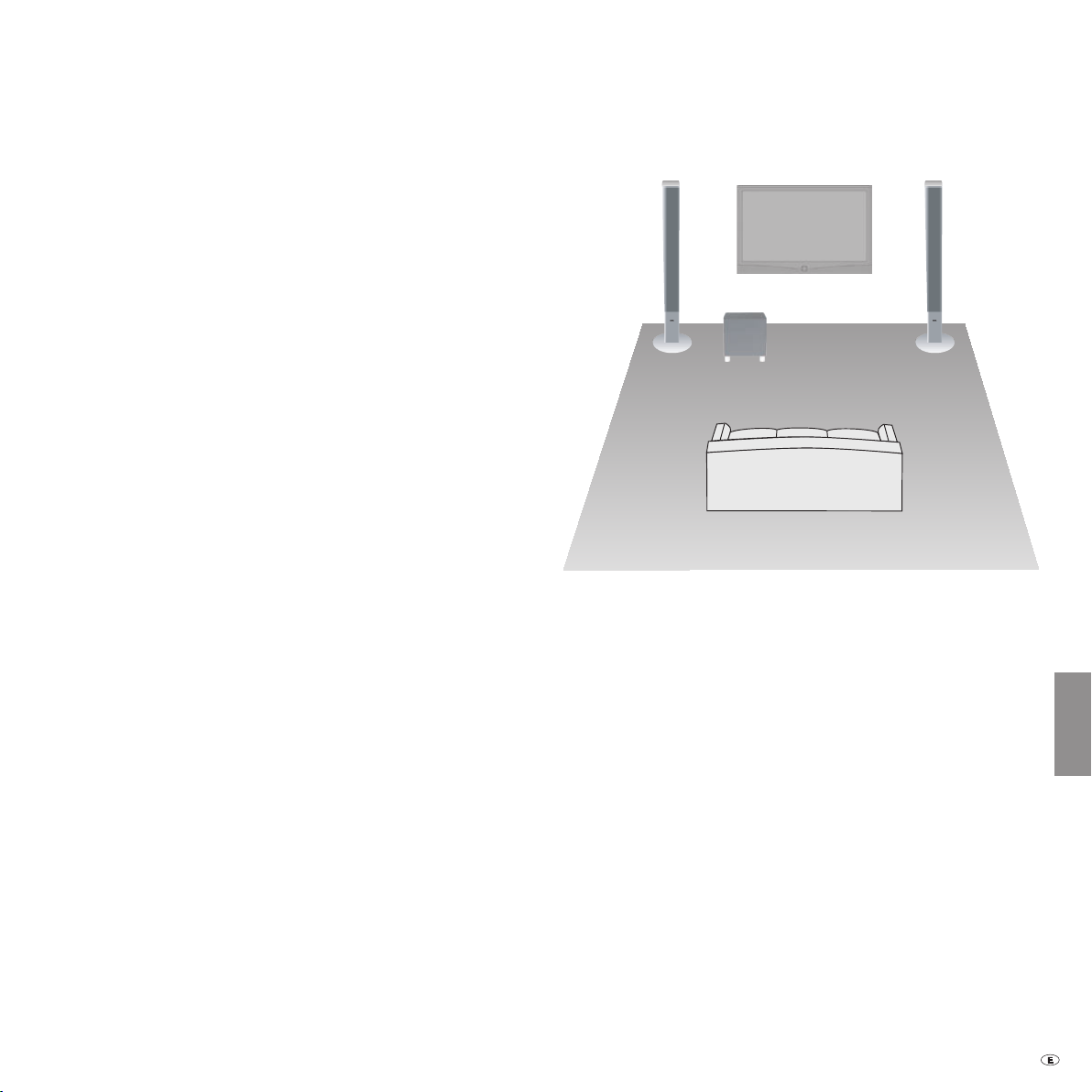

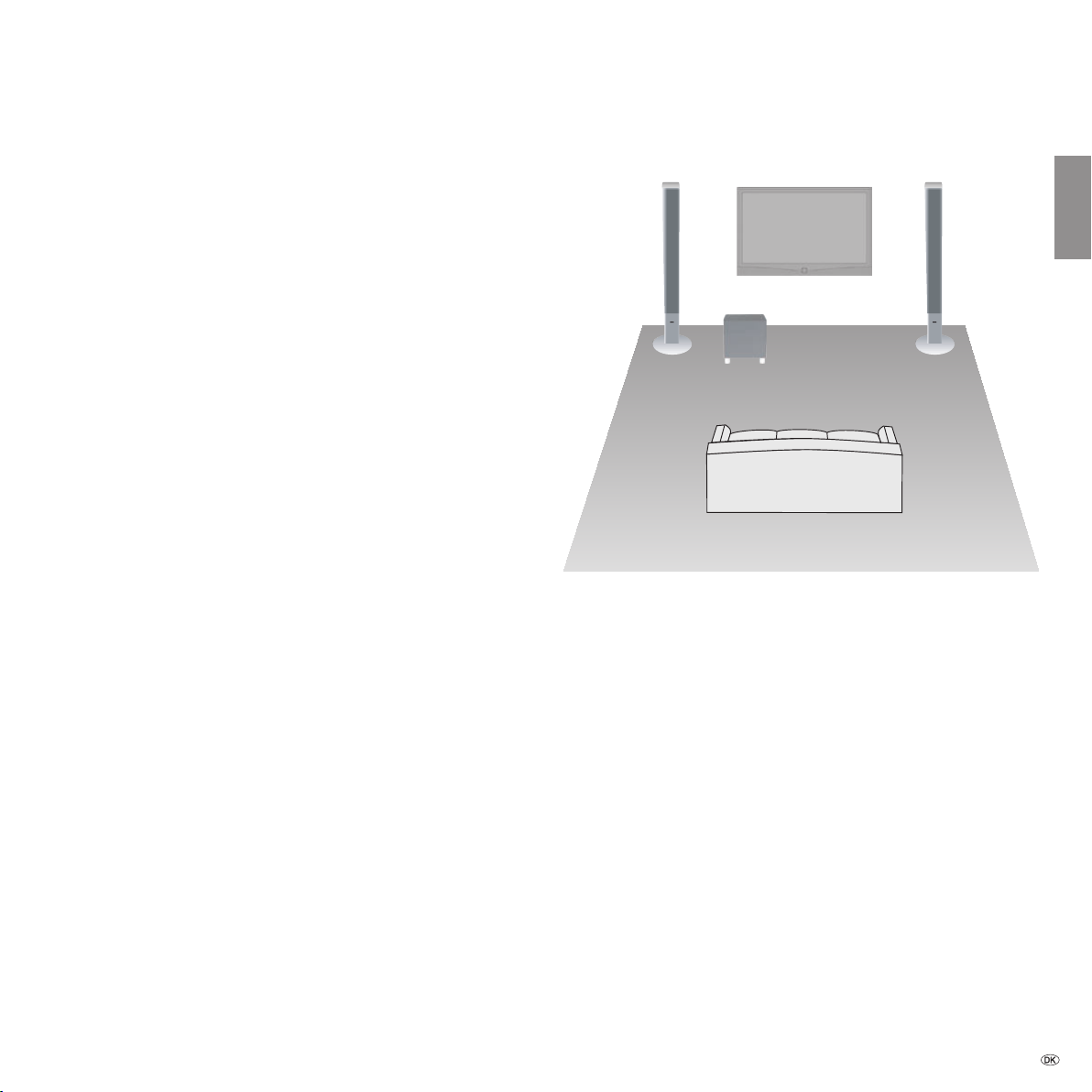

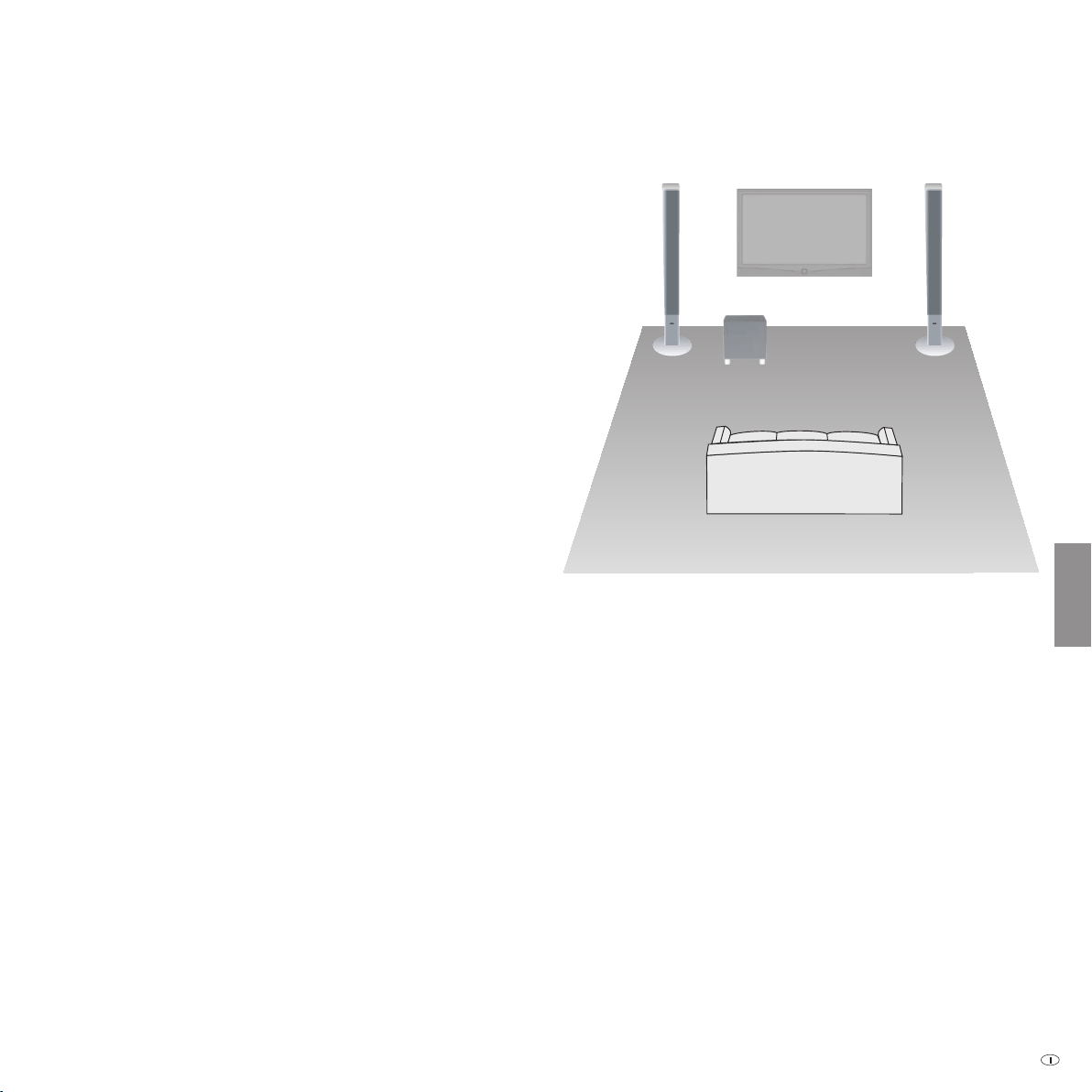

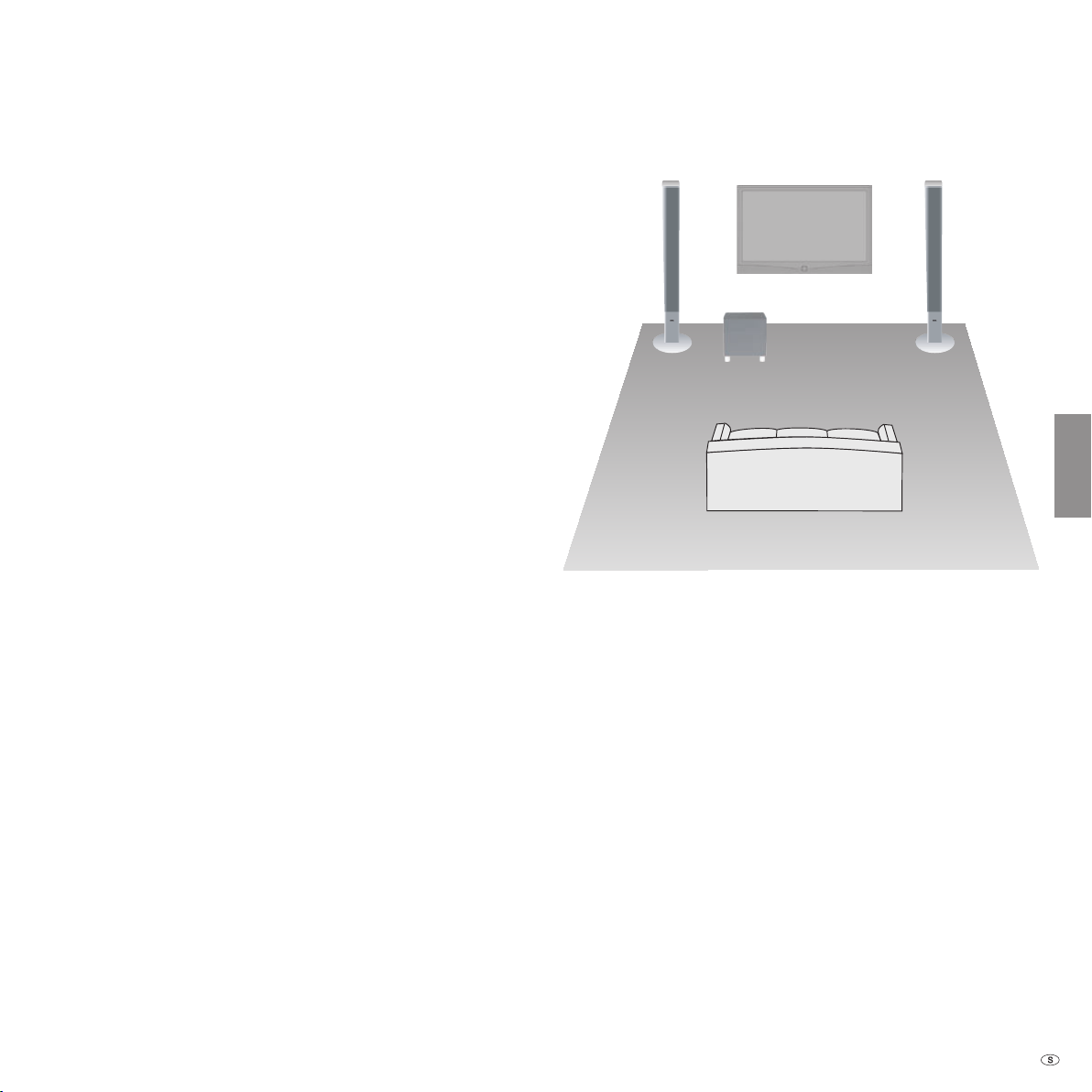

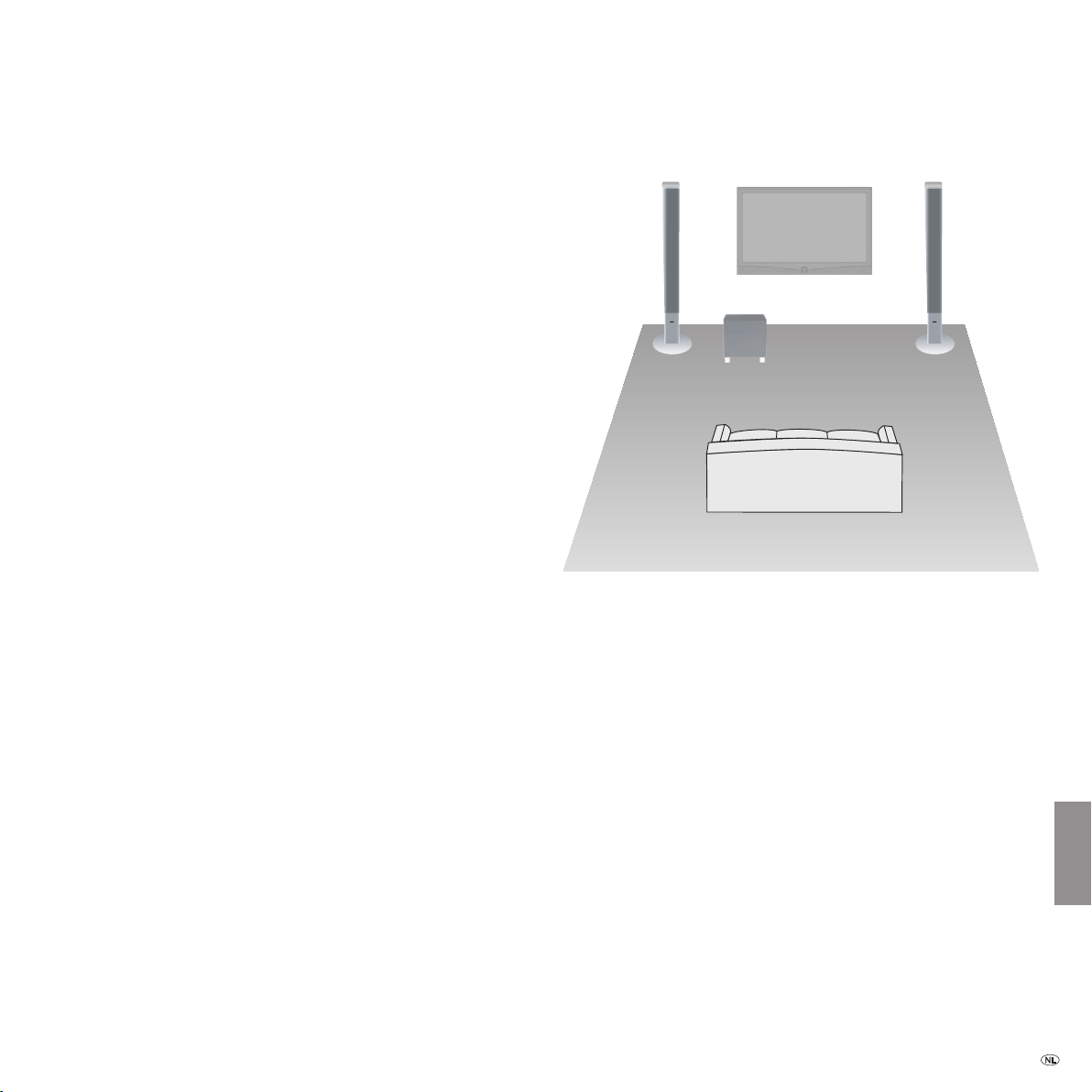

Vorschlag für 2.1 Aufstell-Lösung

Front

links

Loewe TV-Gerät

Loewe

Subwoofer

200

Front

rechts

Subwoofer 200

Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei seitlich und nach unten abstrahlen.

Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behindert werden. Achten Sie auf genügend Abstand (> 10 cm) zu Boden bzw. Wand.

5 -

Page 6

Deutsch

Anschließen

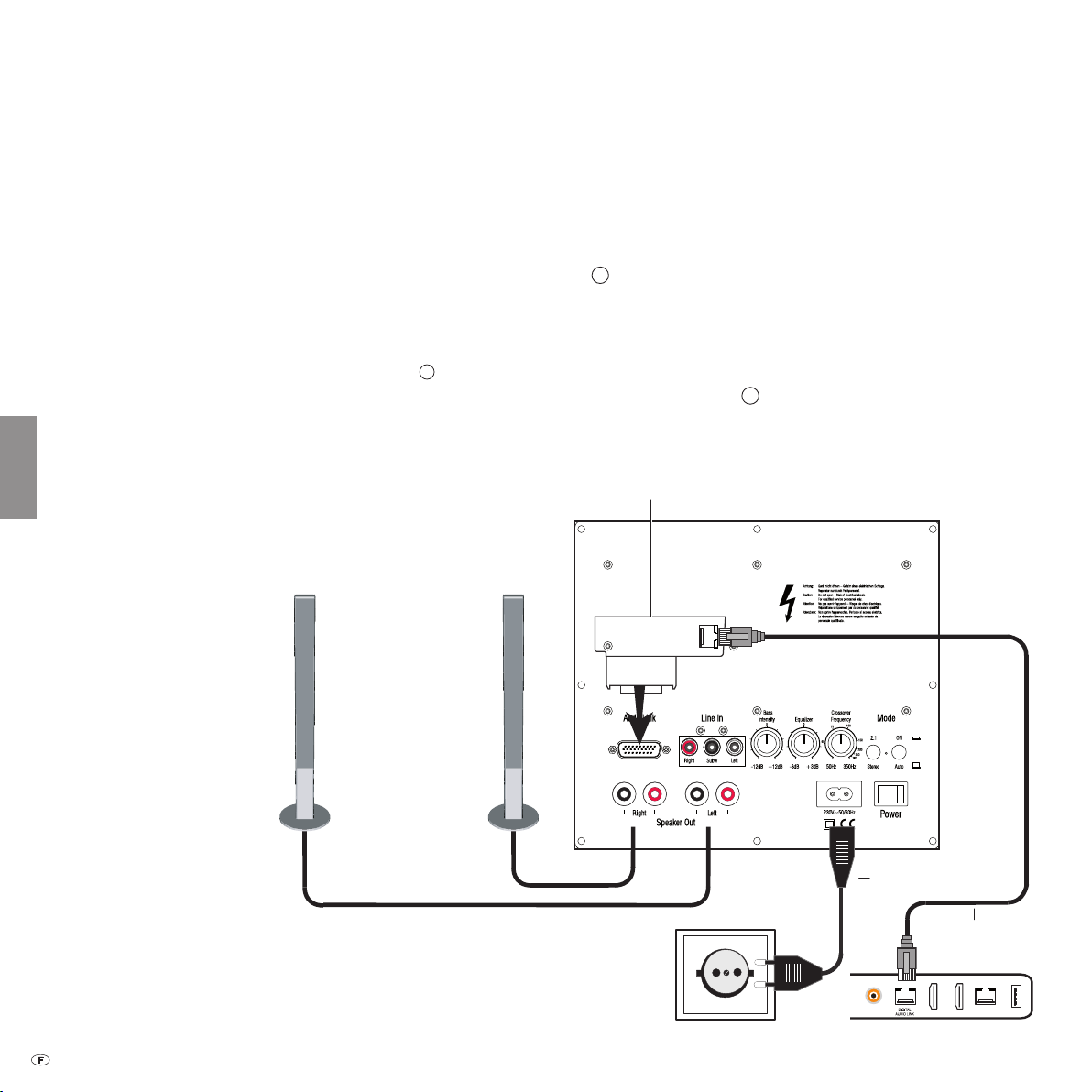

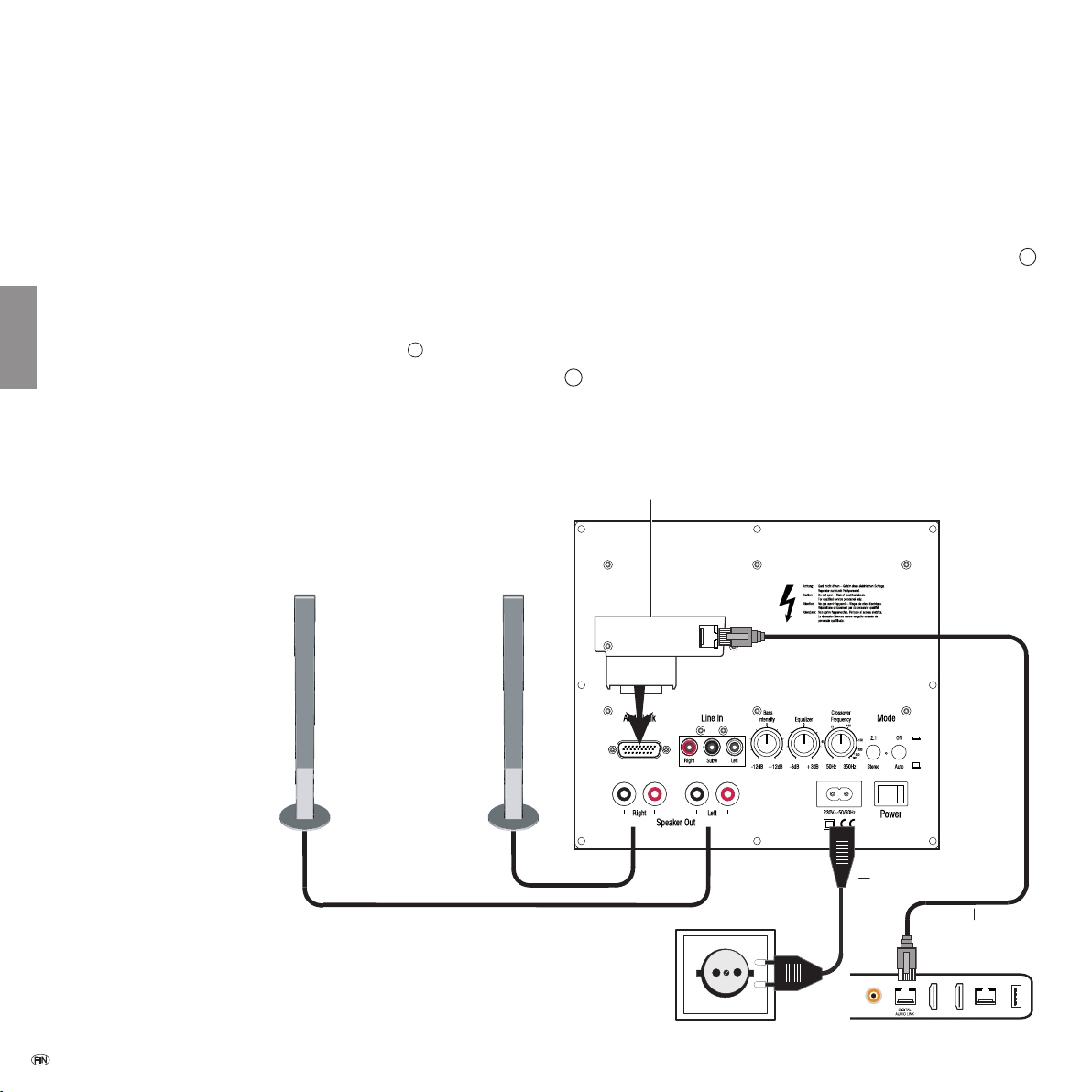

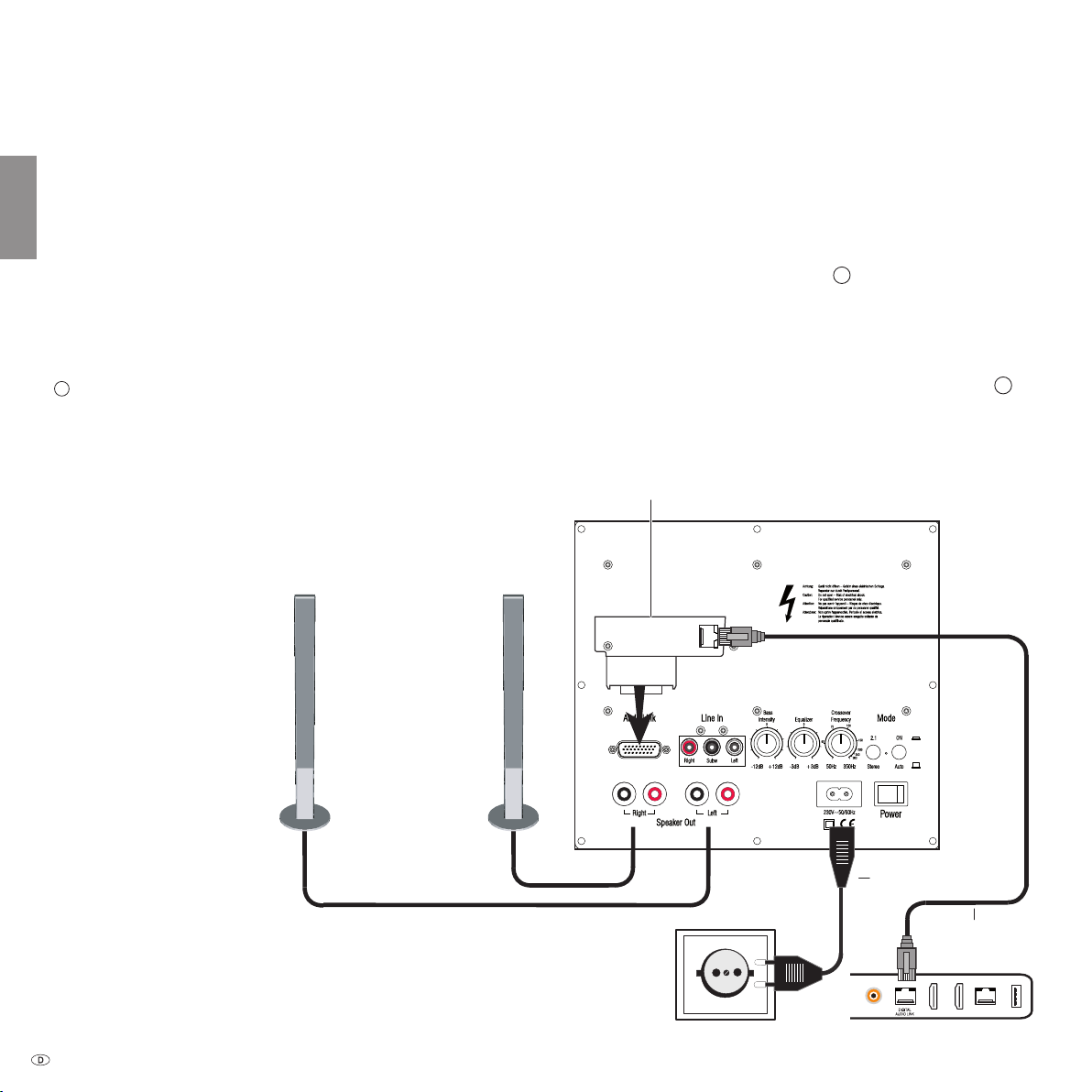

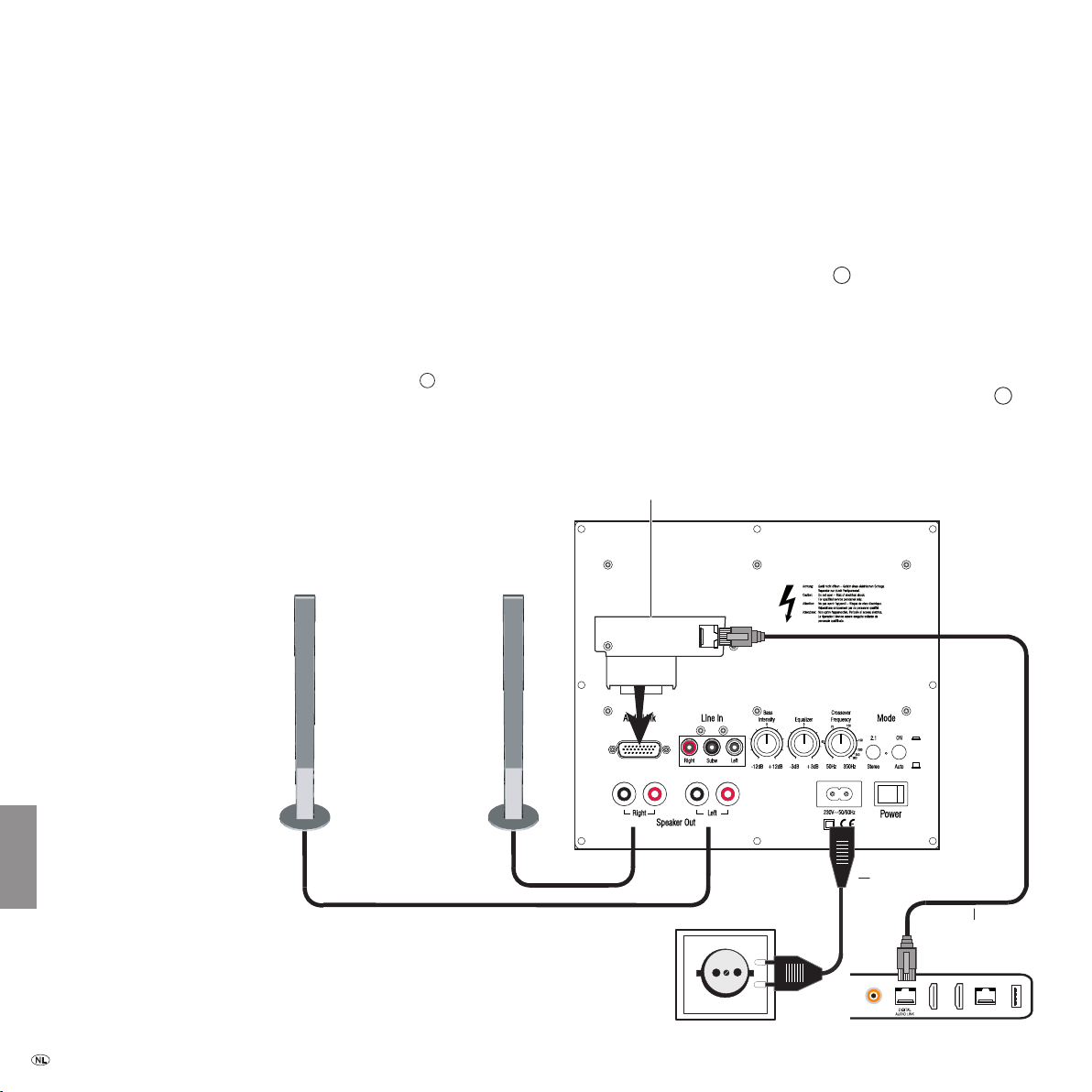

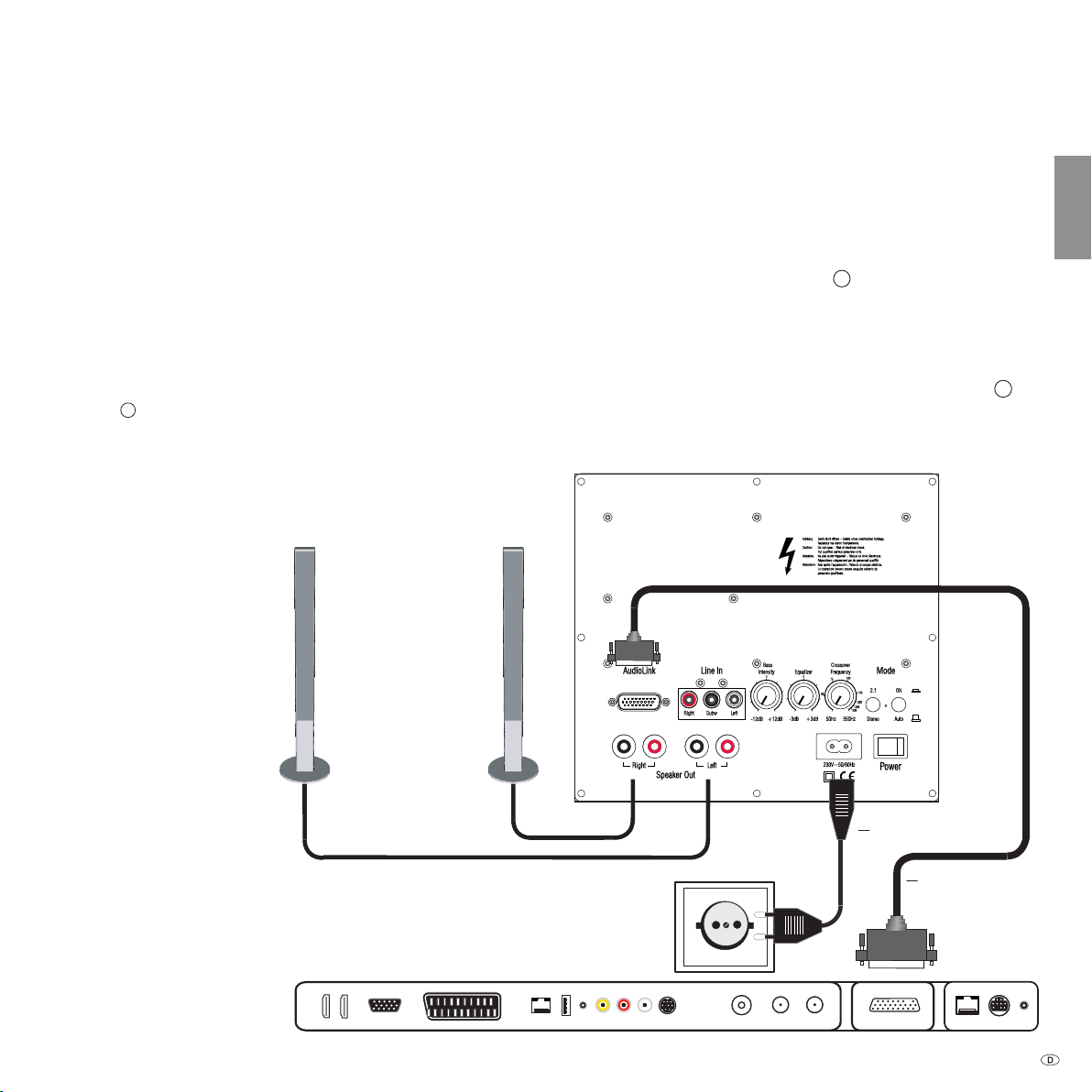

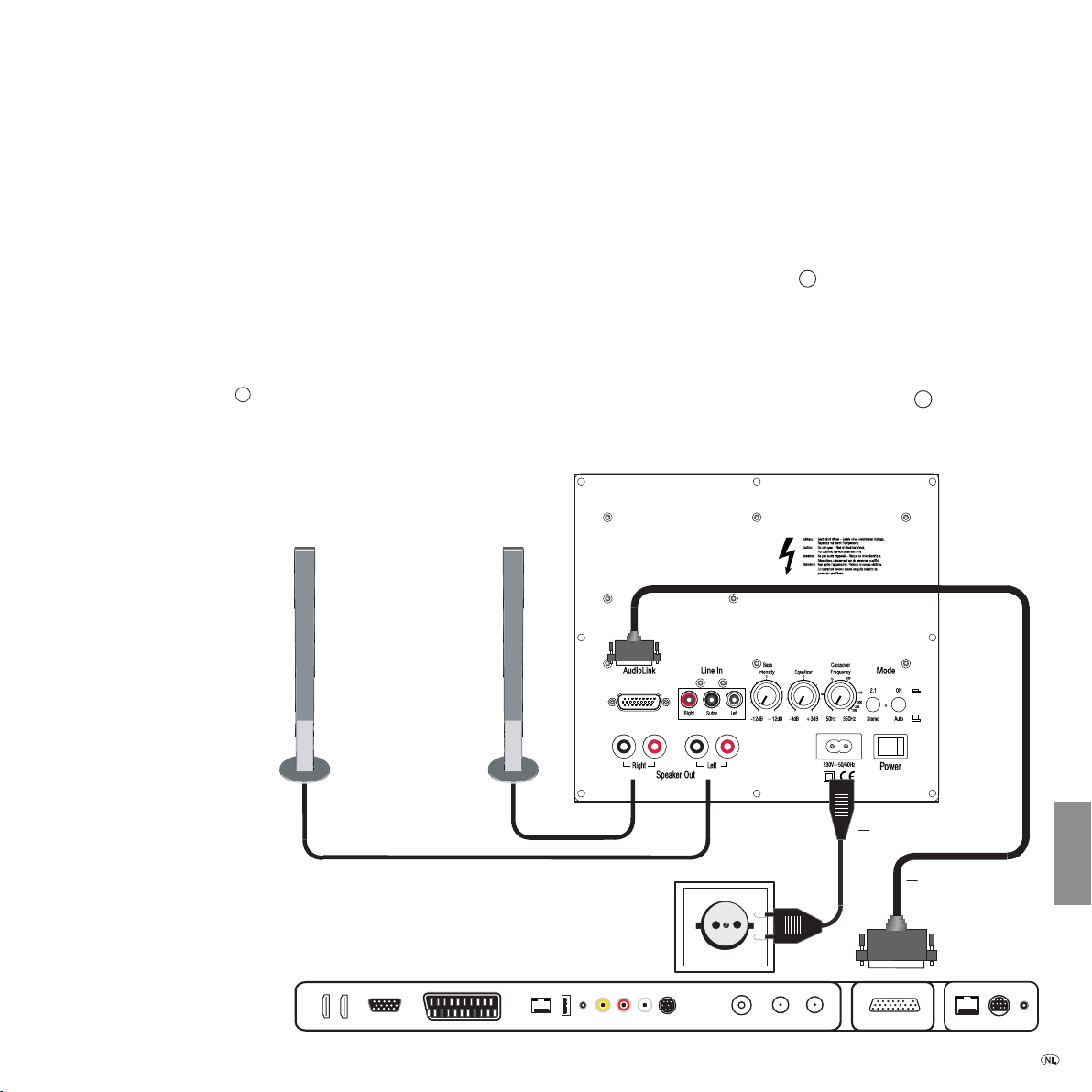

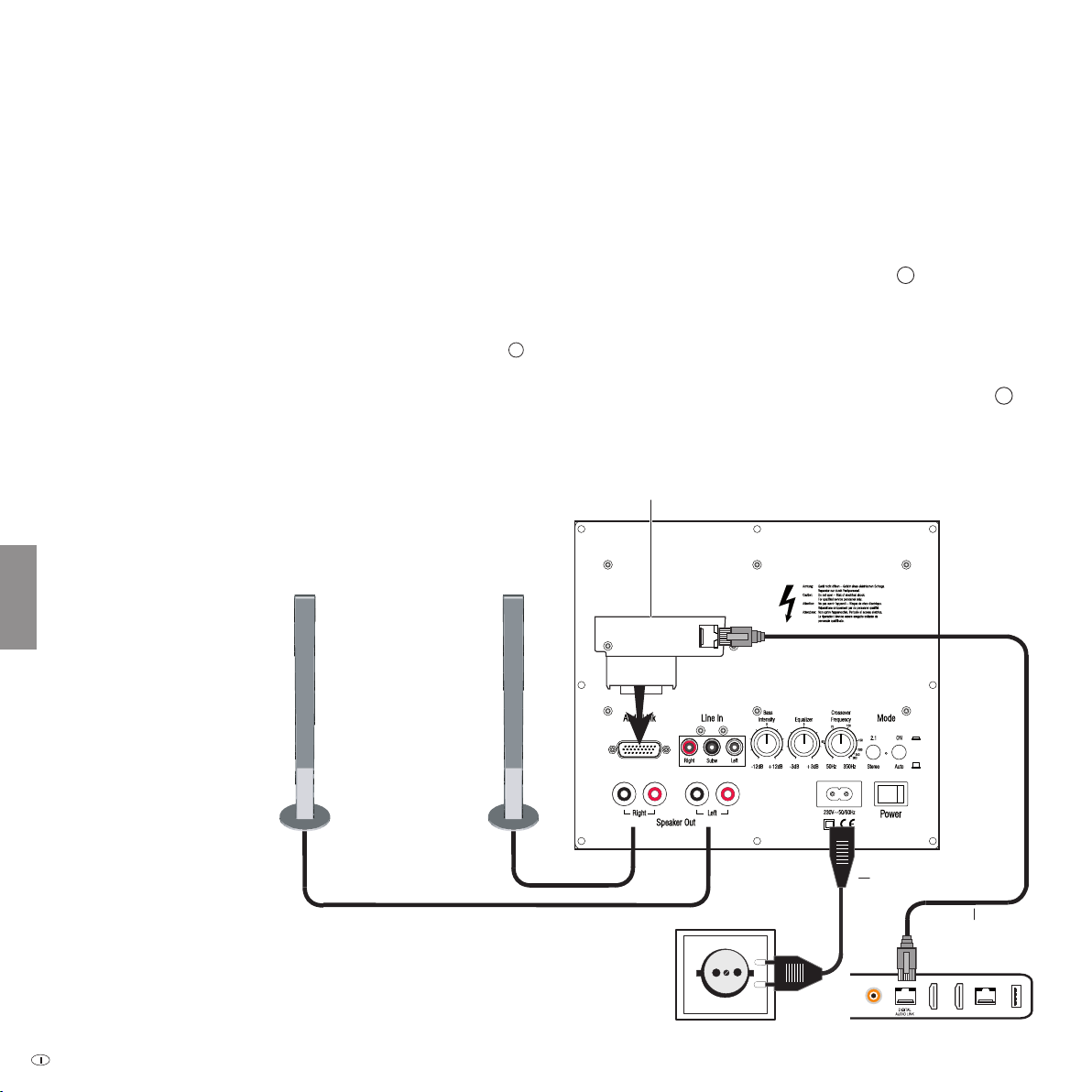

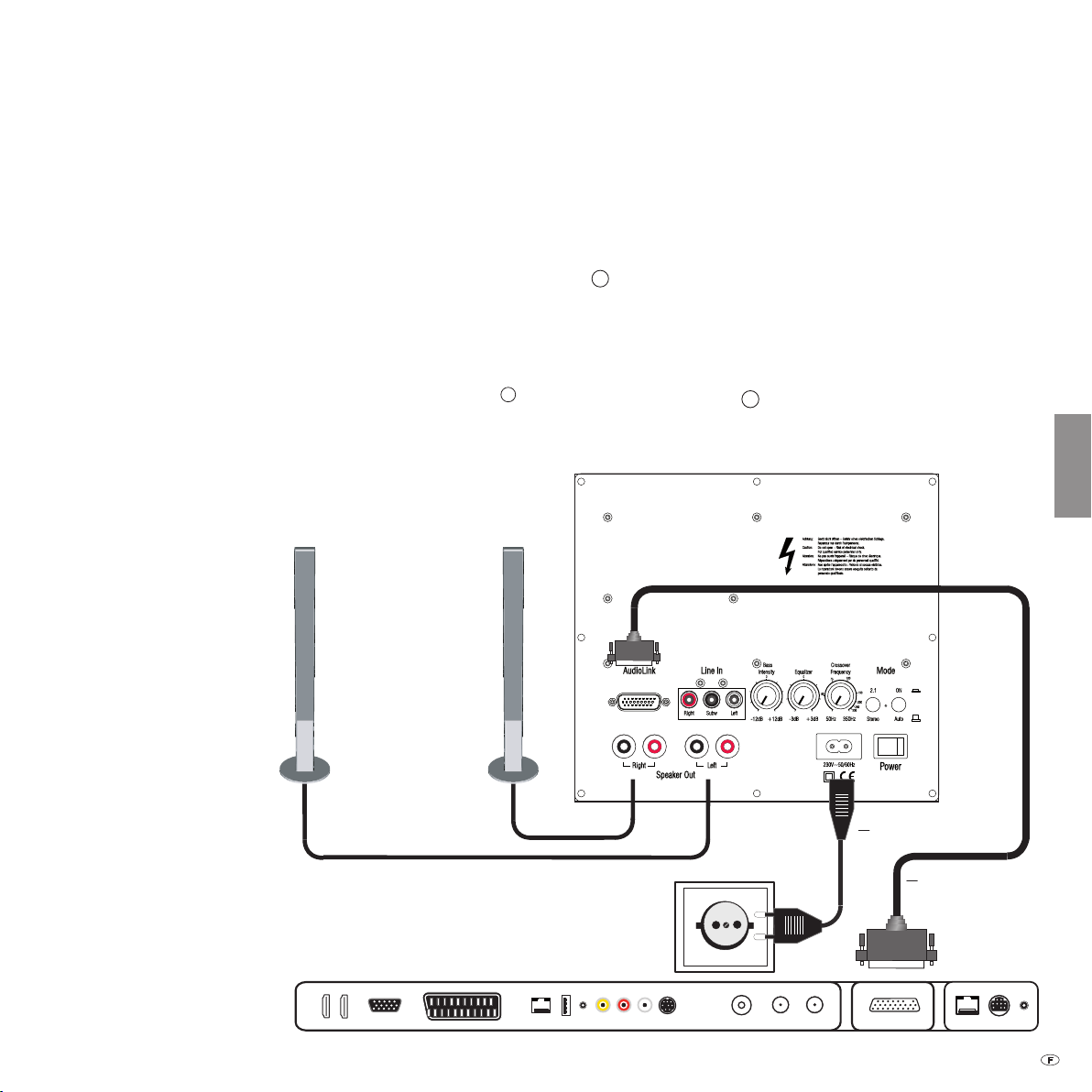

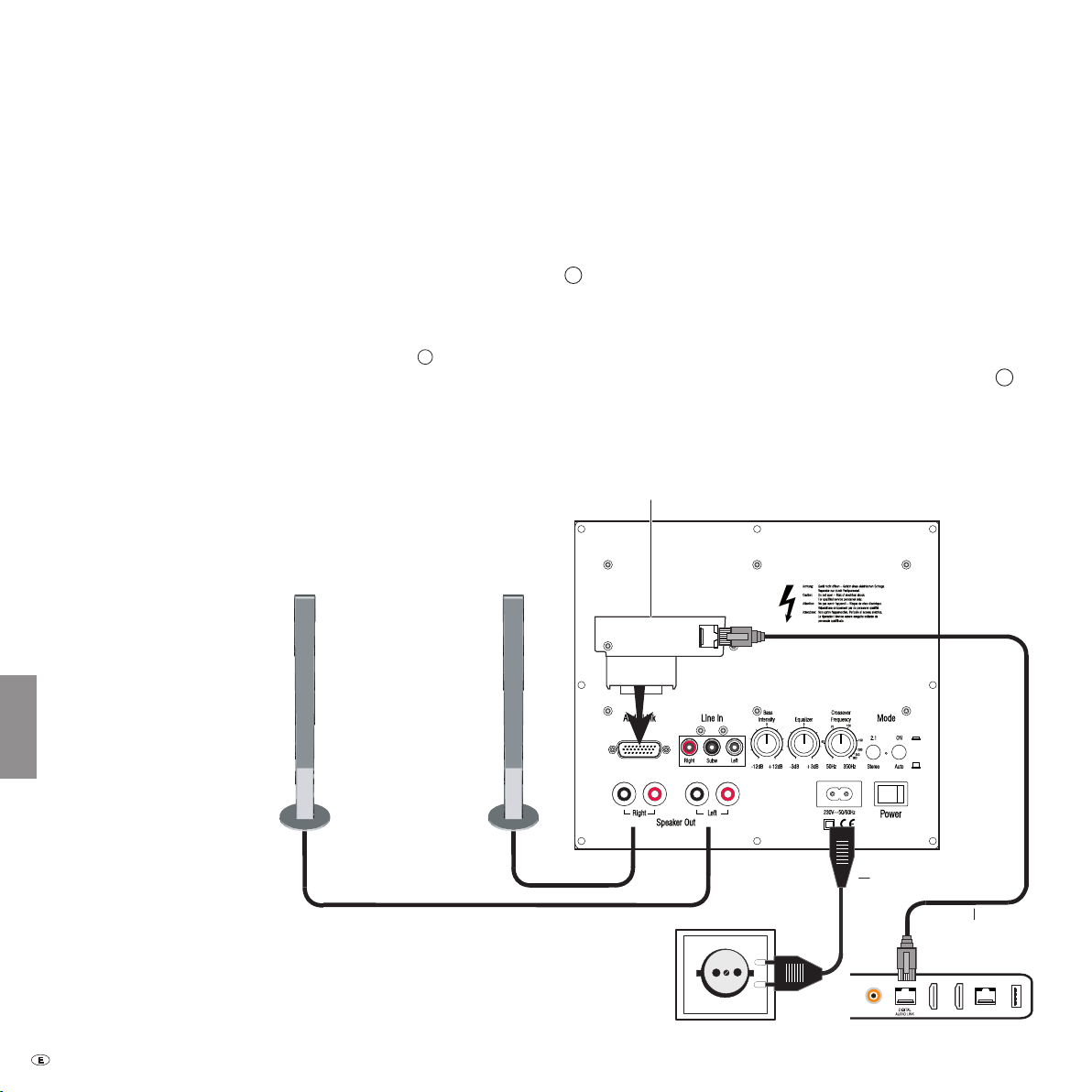

Verkabelung Loewe TV-Gerät (Chassis SL2xx) – Subwoofer 200 – Lautsprecher

➠ Das TV-Gerät muss mit einer Buchse Digital Audiolink ausgestattet sein.

Sie können den Subwoofer entweder über ein Netzwerkkabel (Cat. 5e oder höher) und den Converter Digital Audiolink / Audiolink anschließen (im Lieferumfang des Loewe Subwoofer 200, Best. Nr. 50212T/U/W30 enthalten) oder über das

optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audioquelle drahtlos verbinden. Falls Sie den Subwoofer über das Netzwerkkabel anschließen, montieren Sie den Converter Digital Audiolink / Audiolink an der 25-poligen Buchse Audiolink

des Subwoofer. Verbinden Sie die Buchse Digital Audiolink des TV-Gerätes mit

dem Netzwerkkabel mit der Buchse des Converter Digital Audiolink / Audiolink.

Converter Digital Audiolink / Audiolink

Front

links

Front

rechts

Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme Speaker Out schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V Subwoofers mit einer 220-240V 50/60 Hz Steckdose.

am Subwoofer 200 (Anschluss-

des

Loewe Subwoofer 200

Netzkabel

Netzwerkkabel

Loewe TV-Gerät (SL2xx)

- 6

Page 7

Deutsch

Anschließen

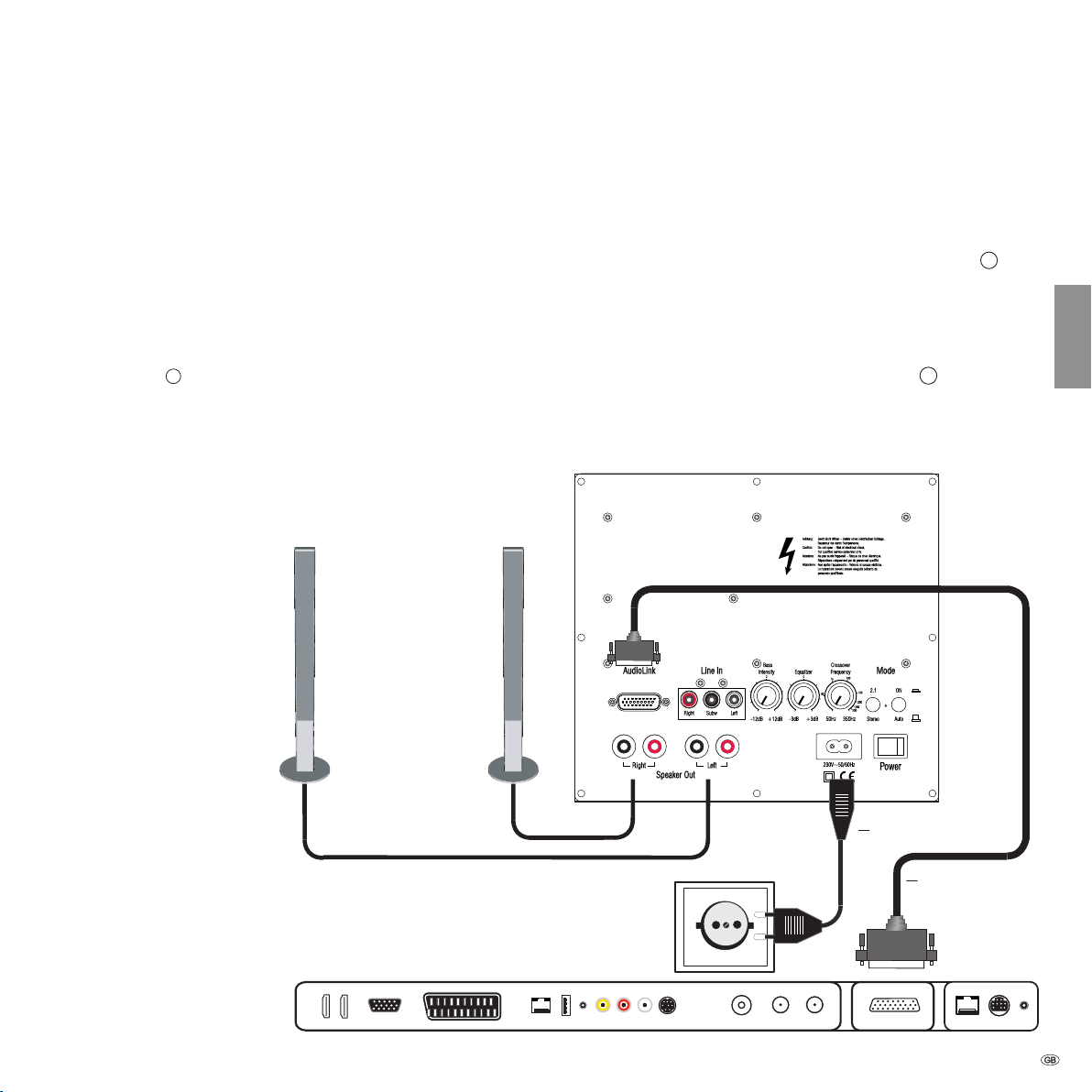

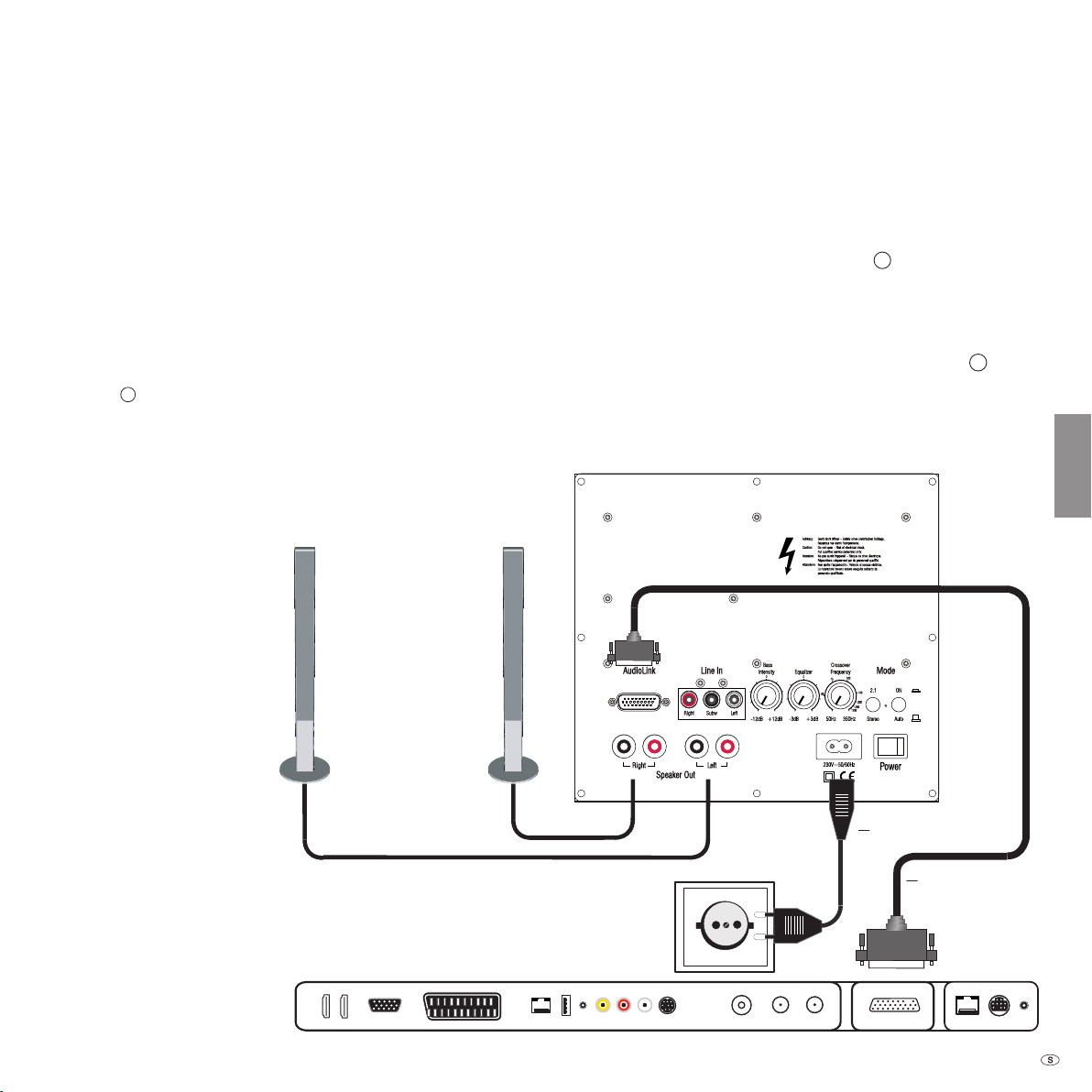

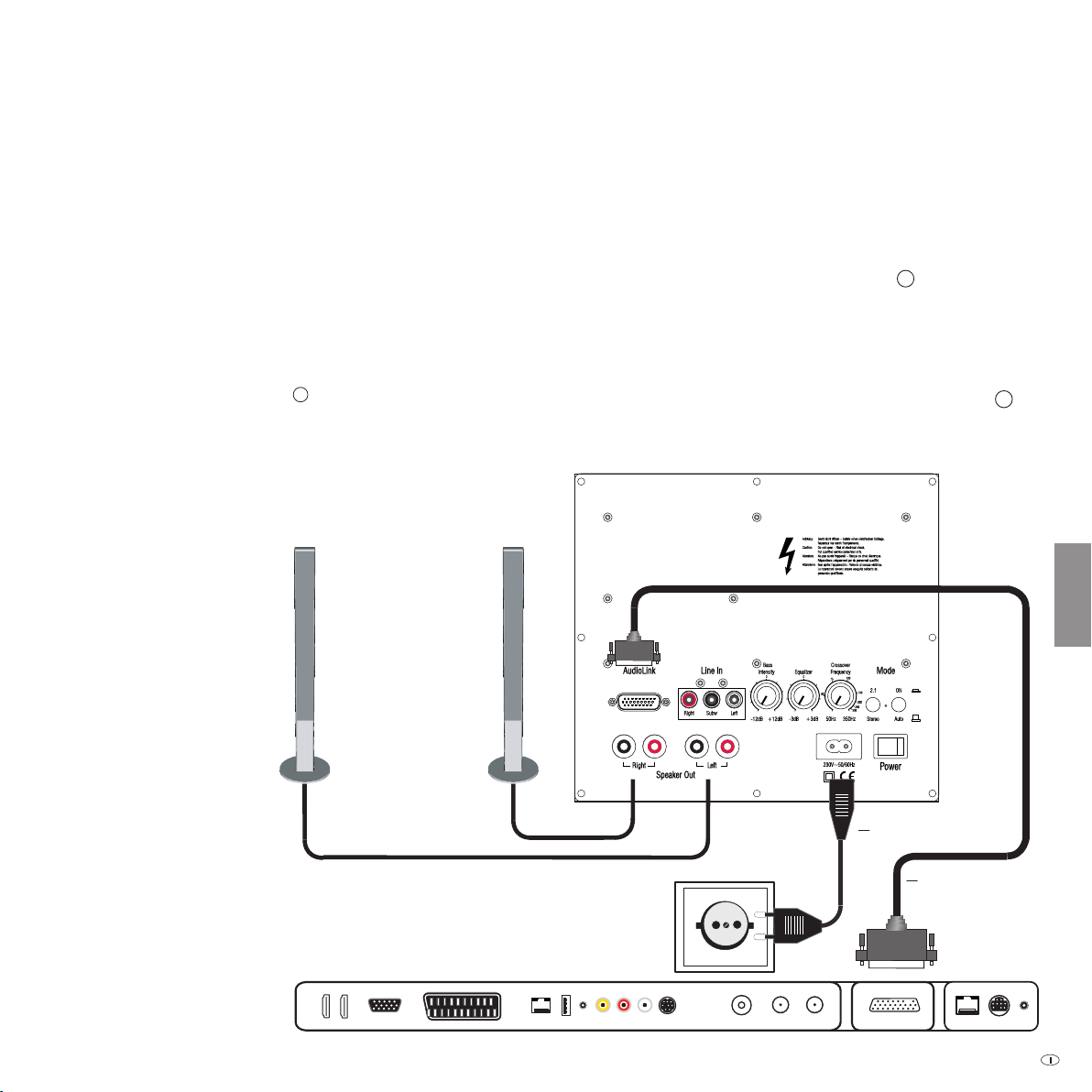

Verkabelung Loewe TV-Gerät (Chassis L27xx/SL1xx) – Subwoofer 200 – Lautsprecher

➠ Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio-

Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe Aufrüstsatz.

Sie können den Subwoofer entweder über ein Audiolink-Kabel anschließen oder über das optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audioquelle (z.B. Loewe MediaVision 3D) drahtlos verbinden. Falls Sie den Subwoofer über das Audiolink-Kabel anschließen, montieren Sie es mit dem 26-poligen Stecker am Loewe TV-Gerät und am Subwoofer (Buchse Audiolink

Front

links

Front

rechts

am Subwoofer 200 (Anschluss-

Loewe Subwoofer 200

des

Netzkabel

Audiolink-Kabel

Loewe TV-Gerät (L27xx - SL1xx)

7 -

Page 8

Deutsch

Inbetriebnahme und Einstellung

Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich bitte, dass alle Kabel korrekt angeschlossen sind.

Subwoofer ein-/ausschalten

Mit dem Netzschalter Power und in Stellung OFF aus.

schalten Sie den Subwoofer in Stellung ON ein

➠ Wenn Sie zwischen den Betriebsarten Wireless bzw. kabelgebunden über

Audiolink wechseln möchten, schalten Sie das Gerät für mindestens 30 Sekunden aus und wieder ein.

Betrieb mit Loewe TV-Geräten

Ist der Subwoofer wie auf Seite 7 beschrieben über die Audiolink Verbindung

angeschlossen, der Schalter Mode - ON/AUTO 7 ist in Stellung AUTO und

der Schalter Mode - 2.1/Stereo

ist in Stellung 2.1, dann brauchen Sie den Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automatisch ein- und ausgeschaltet.

➠ Melden Sie den Subwoofer wie in der Bedienungsanleitung Ihres Loewe

TV-Gerätes unter „Betrieb zusätzlicher Geräte“ bzw. „Externe Geräte“ beschrieben an.

Automatischer Betrieb mit anderen Audio-Quellen

Wenn keine Audiolink Verbindung besteht, der Schalter Mode - ON/AUTO in Stellung AUTO und liegen Audio-Signale an den Cinch-Buchsen Line IN - Right/

Subw/Left

an, so schaltet sich der Subwoofer automatisch ein. Nach 10 Min.

ohne Audio-Signal an diesen Buchsen schaltet sich der Subwoofer automatisch aus.

ist

➠ Der Subwoofer kann sich automatisch einschalten, falls Störsignale auf den

Audio-Leitungen anliegen. Betätigen Sie dann den Netzschalter

➠ Der Subwoofer kann sich bei längeren, sehr leisen Passagen automatisch

ausschalten. Erhöhen Sie dann die Lautstärke.

Dauerbetrieb mit anderen Audio-Quellen

Wenn Sie den Subwoofer im Dauerbetrieb betreiben möchten, stellen Sie den Schalter Mode - ON/AUTO mit dem Netzschalter Power

in Stellung ON. Schalten Sie dann den Subwoofer

ein oder aus.

Stereo-Modus

Stellen Sie den Schalter Mode - 2.1/Stereo Audio-Signale nur an den Cinch-Buchsen Line IN - Right/Left Der im Subwoofer integrierte Bassmanager leitet dann die in den Stereosignalen enthaltenen Bass-Anteile automatisch an den Subwoofer-Kanal weiter.

in Stellung Stereo, wenn Sie

einspeisen.

2.1-Modus

Stellen Sie den Schalter Mode - 2.1/Stereo Signale an den Cinch-Buchsen Line IN - Right/Subw/Left

in Stellung 2.1, wenn Sie Audio-

einspeisen.

Wireless

Stellen Sie den Schalter Mode - ON/AUTO Subwoofer drahtlos mit einer kompatiblen Audioquelle verbinden möchten.

Aktivieren Sie den Kopplungsmodus, wie in der Bedienungsanleitung der jeweiligen Audioquelle beschrieben. Mit einem spitzen Gegenstand (z.B. Büroklammer) versetzen Sie durch kurzes Drücken auf den Taster in der Öffnung Module Wireless Audiolink in den Kopplungs-Modus. Sollte die Anmeldung

nicht erfolgreich sein, so versuchen Sie es erneut und reduzieren Sie den Abstand des Subwoofers zur Audioquelle.

in Stellung ON, wenn Sie den

das optionale

➠ Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen

Raum nicht überschreiten.

➠ Die Drehknöpfe Crossover Frequency

sity

haben in der Betriebsart Wireless keine Funktion.

, Equalizer

und Bass Inten-

Grenzfrequenz einstellen

Mit dem Drehknopf Crossover Frequency

haben Sie die Möglichkeit, die Grenzfrequenz für die Basswiedergabe - je nach dem, welche Lautsprecher Sie angeschlossen haben - zwischen 50 Hz und 350 Hz einzustellen.

Für Loewe Audio-Systeme wie auf Seite 7 beschrieben, ist der Drehknopf auf 350 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird.

Equalizer einstellen

Mit dem Drehknopf Equalizer oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiedergabe einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equalizer

mehr Richtung -3 dB stellen.

• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer in die

Mittelstellung bringen.

• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer

Richtung +3 dB stellen.

haben Sie die Möglichkeit eine Absenkung

mehr

Bass-Intensität

Mit dem Regler Bass Intensity Ihren Wünschen einstellen.

können Sie die Bass-Grundlautstärke nach

- 8

Page 9

Deutsch

Technische Daten

Loewe Subwoofer 200

Best. Nr. 50212T/U/W Betriebstemperatur [°C] 5 ... 40 Feuchtigkeit [%] (keine Kondensation) 30 ... 90 Abmessungen [B x H x T in cm] 24 x 24,5 x 26,1 Masse [kg] 5,2 Digitale Endstufen 3

Prinzip 1 Weg Bassreex, aktiv

Bestückung 1x Bass 160 mm Belastbarkeit Subwoofer-Kanal 100 (Sinus) / 200 Watt (max. Musik) Belastbarkeit andere Kanäle 2x 50 (Sinus) / 100 Watt (max. Musik) Netzspannung [Volt 50/60 Hz] 220 - 240 Max. Leistungsaufnahme [Watt] 250

Nominale Leistungsaufnahme [Watt] 35

Leistungsaufnahme in Standby [Watt] < 0,5 Leistungsaufnahme Power OFF [Watt] 0 Bassintensität [dB] ±12 Übertragungsbereich Subwoofer (akustisch) 39 Hz – 350 Hz - 3dB Übertragungsbereich andere Kanäle 20 Hz – 20 kHz - 3dB Lautsprecher Impedanz [Ohm] min. 4 Netzschalter Ja Betriebsart-Schalter 2 Integr. Bassmanager Ja Signaldetektor Ja Line In RCA-Buchse 3x: Right, Subw, Left Systemlink Audiolink 26-pol D-Sub

Impressum

Die Loewe Opta GmbH ist eine Gesellschaft deutschen Rechts mit Hauptsitz in Kronach.

Loewe Opta GmbH Industriestraße 11, 96317 Kronach

Redaktionsdatum 04.13. 4.Auflage © Loewe Opta GmbH, Kronach

Alle Rechte, auch die der Übersetzung, vorbehalten. Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.

Entsorgung

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

9 -

Page 10

English

Welcome

Safety

Thank you

for choosing a Loewe product. We are happy to have you as a customer. At Loewe, we combine the highest standards of technology, design and userfriendliness. This is true of all our TVs, DVD/Blu-ray products, audio products and accessories. Neither technology nor design is an end in itself, but both are intended to provide our customers with the best possible audio and visual experience.

Our design is not inuenced by short-term, fashionable trends. You have, after

all, purchased a high-quality piece of equipment which you do not want to tire of tomorrow or the day after.

The Loewe Subwoofer 200 is designed for Loewe TV sets (from base L27xx/SL1xx/

SL2xx) and Loewe speaker systems. The device has a powerful bass amplier and an integral stereo amplier.

Loewe TV sets (from chassis L27xx/SL1xx/SL2xx) with an integrated digital multichannel audio decoder transfer the audio signals to the subwoofer via an audiolink cable or via a digital audiolink cable. The Loewe Subwoofer 200 then switches itself on and off with the Loewe TV set.

The audio settings can be selected conveniently using the menus of the Loewe TV set.

You can also operate the Loewe Subwoofer 200 at an external audio source (stereo

TV, Loewe Multiroom Receiver, PC etc.). However, the advantages of the Loewe system (e.g. controlled switching on/off) are lost if you do this. The operation then originates from your audio source.

Scope of delivery

Loewe Subwoofer 200, Order no. 50212x00 / 30

• Loewe Subwoofer 200

• Mains cable

• Cable Audiolink / 3m SL / Audiolink 2.1 (only at variant 00)

• Converter Digital Audiolink / Audiolink (only at variant 30)

• Network cable (only at variant 30)

• Instructions for Use

Accessories

Module Wireless Audiolink Order no. 71223080 Converter Digital Audiolink / Audiolink Order no. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Order no. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Order no. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Order no. 71082003

For your safety

For your safety and to avoid unnecessary damage to your TV set, please read and observe the following safety instructions:

• The unit is intended exclusively for the playback of audio signals.

• Always switch off the unit before connecting or disconnecting other devices or speakers.

• Do not operate the device unattended. Switch off the mains switch will be away for a longer period or pull out the mains plug.

Protect the unit from:

• Damp, moisture, rain, splashing water or dew

• Knocks and mechanical stresses

• Magnetic and electrical elds

• Higher electrical powers than specied

• Cold, heat, direct sunlight and high temperature uctuations

• Dust

• Covering which obstructs air circulation

• Manipulations inside the set

Do not place objects containing liquids on top of the unit.

Candles and other open ames must be kept away from the unit at all times to prevent the spread of re.

This device has been built exclusively for private use in domestic environments. Warranty services cover this intended use.

WARNING: TO PREVENT ELECTRICAL SHOCK, DO NOT OPEN THE UNIT. THERE

ARE NO PARTS INSIDE THE UNIT THAT CAN BE REPAIRED BY THE USER. REPAIRS SHOULD ONLY BE CARRIED OUT BY A LOEWE DEALER.

If you have moved the unit out of the cold into a warm environment, leave it switched off for about an hour to avoid condensation forming. Do not switch the unit on until it has reached room temperature. This prevents serious damage to the components.

See the rating plate on the bottom side of the set for the precise product designation.

if you

- 10

Page 11

English

Care / Setting up

Cleaning

Only clean the unit with a damp, soft and clean cloth (without using any kind of harsh cleaning agent).

Subwoofer 200 setup

Basic information

• Place the unit on a stable, even surface.

• The distance between the subwoofer and audio source must not exceed 10 m in the same room.

• Do not set up the unit near strong heat sources or in direct sunlight.

• When installing in a cabinet or closed shelf, leave about 10 cm free around the unit to allow the air to circulate freely, thereby avoiding a build-up of heat and sound pressure.

• Pull out the power cable during thunderstorms. Surge voltages caused by lightning strikes can damage the TV through the antenna system and the mains.

• If the unit is not to be used for an extended period, the plug should also be disconnected from the mains.

• The power plug of the TV set must be easily accessible so that the TV can be disconnected from the power supply at all times.

• Lay the speaker and power cables in such a way that they cannot be damaged. The power cable may not be kinked or laid over sharp edges, stood on or exposed to chemicals; the latter also applies to the system as a whole. A power

cable with damaged insulation can cause electric shocks and poses a re risk.

As such, it must be changed before the unit is used again.

• When unplugging the unit from the mains, pull the plug housing and not the cable. The cables in the mains plug could otherwise be damaged and could cause a short-circuit when being plugged in again.

• The speakers generate magnetic dispersion elds which act in the vicinity of the housing. We recommend a minimum distance of > 0.5 m from magnetically sensitive equipment such as CRT-TV sets, magnetic data media etc.

Suggestion for 2.1 Setup solution

Front

left

Loewe TV set

Loewe

Subwoofer

200

Front

right

Subwoofer 200

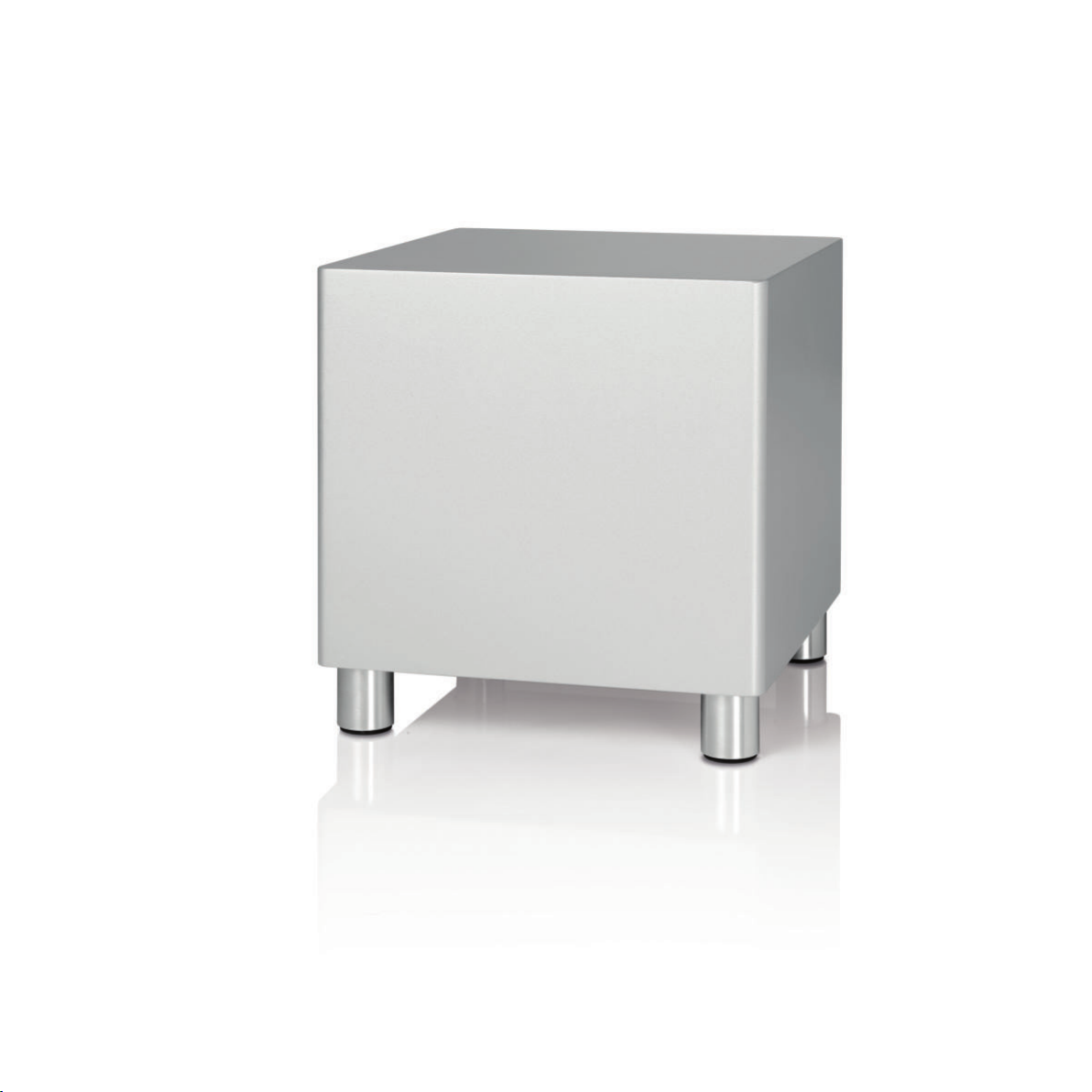

You can position the subwoofer anywhere on the oor.

We recommend the front area of the room in a way that the basses can freely

ow to the sides and downwards.

Attention: The air supply on the rear of the subwoofer must never be impeded.

Ensure a sufcient distance (> 10 cm) to the oor or wall.

11 -

Page 12

English

Connection

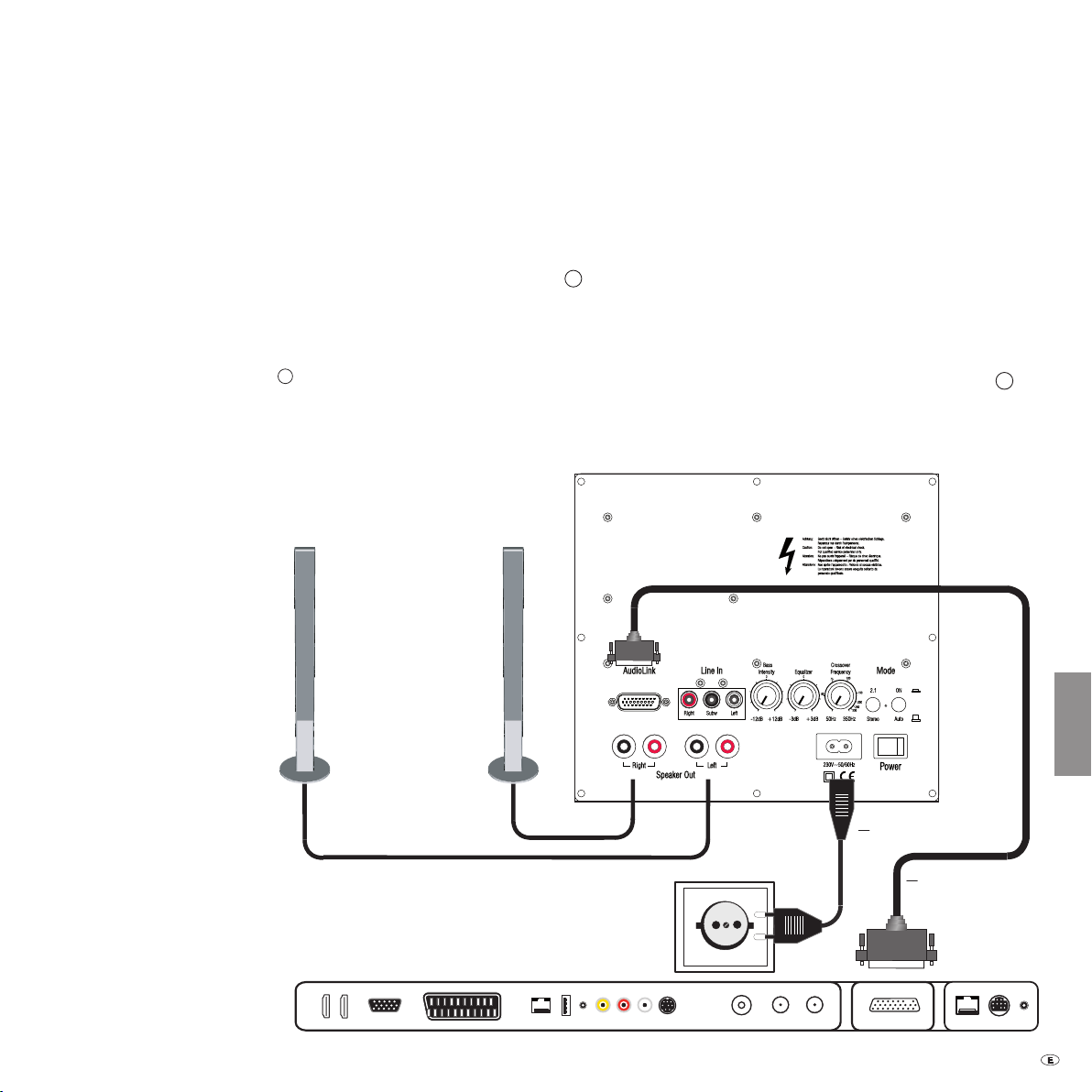

Cabling of Loewe TV set (chassis SL2xx) – Subwoofer 200 – speaker

➠ The TV set must be equipped with a Digital Audiolink.

You can either connect the subwoofer via a network cable (Cat. 5e or higher) and the Converter Digital Audiolink / Audiolink (included with the Loewe Subwoofer

200, order no. 50212T/U/W30) or you can connect it wirelessly to a compatible audio source via the Module Wireless AudioLink which can be optionally retrotted. If you wish to connect the subwoofer using the network cable, connect the Con- verter Digital Audiolink / Audiolink to the 25-pin Audiolink socket subwoofer. Use the network cable to connect the Digital Audiolink of the TV set to the socket of the Converter Digital Audiolink / Audiolink.

Front

left

of the

Converter Digital Audiolink / Audiolink

Front right

Connect the speaker cable to the speaker according to the corresponding installation instructions. One of the two wires is usually marked black. Connect this black marked cable respectively with the black screw terminal Speaker Out

Subwoofer 200 (connection diagram see gure right) and the black terminal on

the speaker. For this, turn the screw lock of the relevant terminal on the subwoofer anticlockwise about 5 turns. Guide the wire end into the screw terminal from below and close the screw terminal by turning it clockwise. Connect the unmarked wires to the red terminals.

Use the mains cable supplied to connect the 220-240 V socket to a 220-240V 50/60 Hz socket.

Loewe Subwoofer 200

of the subwoofer

to the

Mains cable

Network cable

Loewe TV set (SL2xx)

- 12

Page 13

English

Connection

Cabling of Loewe TV set (chassis L27xx/SL1xx) – Subwoofer 200 – speaker

➠ The TV set must be equipped with an integrated digital multi-channel audio

decoder. If this has not been done at the factory, please consult your dealer and ask them for the suitable Loewe upgrade kit.

You can connect the subwoofer either via an Audiolink cable or via the optional

upgrade Module Wirless AudioLink wirelessly with a compatible audio source (e.g. Loewe MediaVision 3D). If you connect the subwoofer via the Audiolink cable, install it with the 26-pole connector at the Loewe TV set and at the subwoofer (socket Audiolink

Front

left

Front

right

Subwoofer 200 (connection diagram see gure right) and the black terminal on

Use the mains cable supplied to connect the 220-240 V socket to a 220-240V 50/60 Hz socket.

Loewe Subwoofer 200

to the

of the subwoofer

Mains cable

Audiolink cable

Loewe TV set (L27xx - SL1xx)

13 -

Page 14

English

Start-up and settings

Before commencing the start-up and settings, please make sure that all cables are connected correctly.

Switching the subwoofer on/off

Use the mains switch Power off in position OFF.

to switch the subwoofer on in position ON and

➠ If you wish to toggle between the operating modes Wireless or Cable via

Audiolink, switch the unit off for minimum 30 seconds and then on again.

Mode with Loewe TV sets

If the subwoofer is connected via the Audiolink connection, as described on page 13, the Mode - 2.1/Stereo

the Mode - ON/AUTO 7 switch is in the AUTO position and

switch is on the 2.1 position, you no longer need to

switch the subwoofer on and off separately. After switching on the subwoofer for

the rst time, it is automatically switched on and off together with the Loewe TV set.

➠ Register the presence of the subwoofer as described in the instructions for

use of your Loewe TV set under "Operating extra devices" or "External devices".

Automatic operation with other audio sources

If there is no Audiolink connection, the Mode - ON/AUTO AUTO position and if audio signals are present at the Cinch sockets Line IN - Right/ Subw/Left

the subwoofer will switch on automatically. After 10 minutes with-

out an audio signal at these sockets, the subwoofer will switch off automatically.

switch is at the

➠ The subwoofer can switch on automatically if fault signals are present on

the audio lines. In this case, activate the mains switch

➠ The subwoofer can switch off automatically during longer, very quiet pas-

sages. In this case, increase the volume.

Continuous operation with other audio sources

If you wish to operate the subwoofer in continuous mode, switch the Mode - ON/

AUTO the mains switch Power

switch to the ON position. Then switch the subwoofer on or off with

2.1 Mode

Move the Mode - 2.1/Stereo switch audio signals in at the Cinch sockets Line IN - Right/Subw/Left

switch to the 2.1 if you are feeding the

Wireless

Move the Mode - ON/AUTO the subwoofer to a compatible audio source via a wireless link. Activate Coupling mode, as described in the instruction manual of the relevant audio source. Use

a sharp object (e.g. paper clip) and press briey on the button in the opening to

move

the optional Module Wireless Audiolink in Coupling mode. If the registration was not successful, please try again and reduce the distance of the subwoofer to the audio source.

switch to the ON position if you wish to connect

➠ The distance between the subwoofer and audio source must not exceed 10

m in the same room.

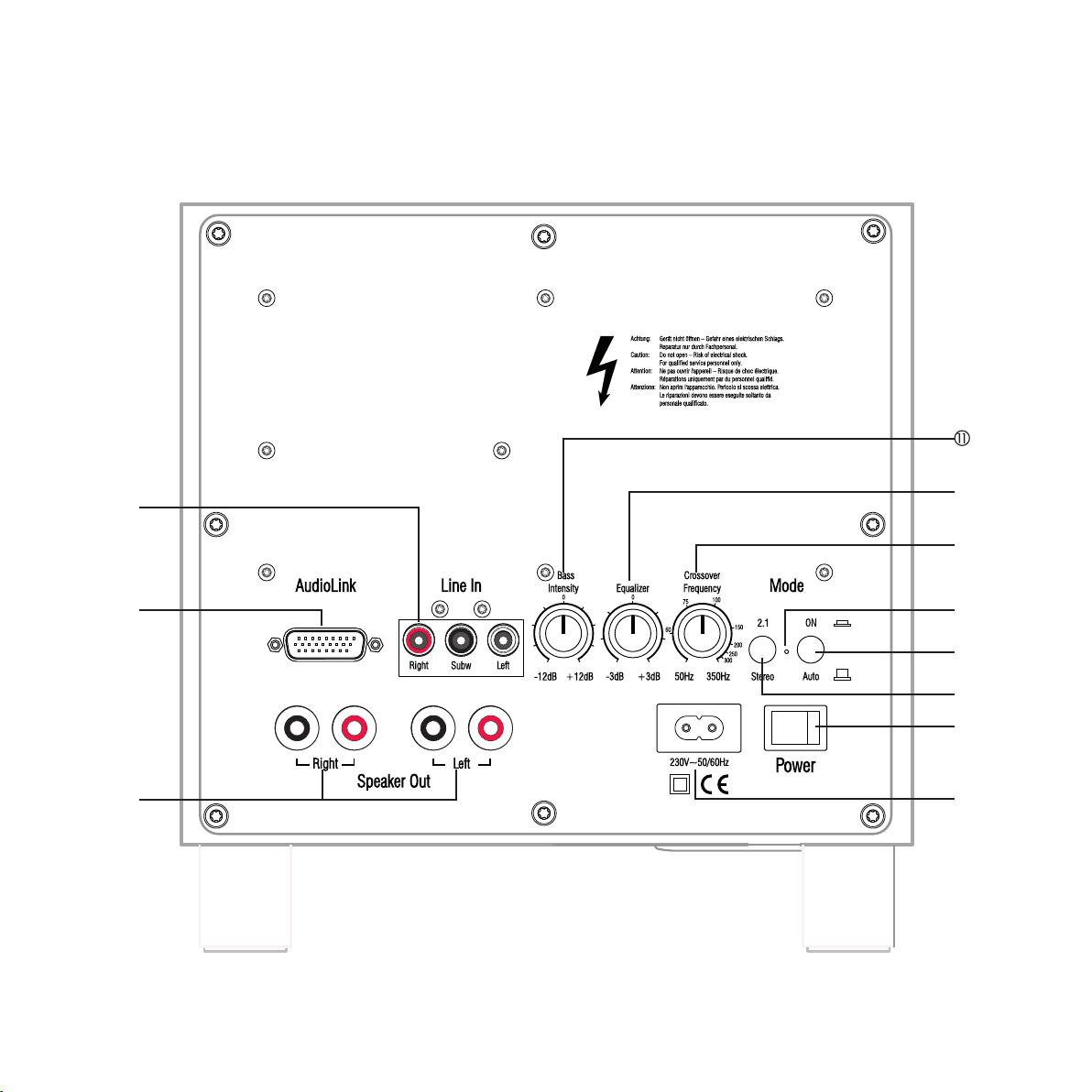

➠ The rotary switches Crossover Frequency

Intensity

do not have any function in the Wireless operating mode.

, Equalizer

and Bass

Setting the crossover frequency

The Crossover Frequency knob

gives you the option to set the limit frequency for the bass playback - depending on which speakers you have connected - between 50 Hz and 350 Hz.

As described on page 13, for Loewe audio systems the knob should be set to 350 Hz because the crossover frequency is set to this in the Loewe audio sources (TV set).

Setting the equalizer

The Equalizer knob the lowest frequency ranges (20 Hz - 50 Hz) for the bass playback.

• If the subwoofer is near the corner of the room, turn the Equalizer knob

more towards -3 dB.

• If the subwoofer is near a wall, then turn the Equalizer knob more to the

middle position.

• If the subwoofer is freestanding in the room, turn the Equalizer knob

more towards +3 dB.

gives you the option of setting a reduction or increase in

Stereo mode

Move the Mode - 2.1/Stereo switch only feeding the audio signals in at the Cinch sockets Line IN - Right/Left. The bass manager integrated in the subwoofer then automatically directs the bass components contained in the stereo signals to the subwoofer channel.

- 14

switch to the Stereo position if you are

Bass intensity

You can use the Bass Intensity control

you want it.

to set the basic bass volume to how

Page 15

English

Technical Data

Loewe Subwoofer 200

Order no. 50212T/U/W Operating temperature [°C] 5 ... 40 Humidity [%] (no condensation) 30 ... 90 Dimensions [W x H x D in cm] 24 x 24.5 x 26.1 Weight [kg] 5.2

Digital power ampliers 3 Principle 1 way bass reex, active

Equipment 1 x bass 160 mm Load capacity of the subwoofer channel 100 (sinus) / 200 watt (max. music) Load capacity of other channels 2x 50 (sinus) / 100 watt (max. music) Mains voltage [volt 50/60 Hz] 220 - 240V Max. power consumption [Watt] 250 Nominal power consumption [Watt] 35

Power consumption on standby [watt] < 0.5 Power consumption Power OFF [Watt] 0 Bass intensity [dB] ±12 Transmission range of the subwoofer (acoustic) 39 Hz – 350 Hz - 3dB Transmission range of other channels 20 Hz – 20 kHz - 3dB Speaker impedance [Ohm] min. 4 Mains switch yes Operating mode switch 2

Integrated bass manager Yes Signal detector Yes

Line In RCA socket 3x: Right, Subw, Left System link Audiolink 26-pin D-Sub

Masthead

Loewe Opta GmbH is a public limited company of German law with its Head Office in Kronach.

Loewe Opta GmbH Industriestrasse 11, 96317 Kronach

Editing date 04.13. 4rd issue © Loewe Opta GmbH, Kronach

Disposal

Cardboard box and packaging

In line with national regulations regarding the disposal of packaging materials, we pay a fee to authorised recyclers who collect packaging from dealers. Nevertheless, we recommend that you keep the original cardboard box and the rest of the packaging materials so that the unit can, if necessary, be transported in the safest possible conditions.

The unit

Attention: The EU Directive 2002/96/EC governs the proper return, handling and recycling of used electronic appliances. Old electronic appliances must therefore be disposed of separately. Never dispose of this unit in the normal domestic

waste! You can hand in your old unit free of charge at identied

collection points or to your dealer if you buy a similar new unit. Other details about re-acceptance (also for non-EU countries) are available from your local authorities.

15 -

Page 16

Français

Bienvenue

Sécurité

Nous vous remercions

d’avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau client. Avec le nom Loewe, nous allions les plus hautes exigences en matière de technique, d'esthétique et de convivialité. Ceci est valable aussi bien pour les téléviseurs, lecteurs DVD/Blu-ray, lecteurs audio que pour les accessoires. Pourtant, ni la technique ni l‘esthétique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l‘oeil et pour l‘oreille. En ce qui concerne l'esthétique, nous ne nous sommes pas non plus laissés guider par les tendances éphémères de la mode. En effet, vous avez acquis un appareil

de haute qualité dont vous souhaitez certainement proter pendant longtemps,

indépendamment des modes. Le Loewe Subwoofer 200 a été conçu pour une utilisation avec les téléviseurs

Loewe (à partir du châssis L27xx/SL1xx/SL2xx) comme les systèmes de haut-

parleurs Loewe. L'appareil dispose d'un amplicateur de basses puissant et d'un amplicateur stéréo intégré.

Les téléviseurs Loewe (à partir du châssis L27xx/SL1xx/SL2xx) avec décodeur audio multicanal numérique intégré transmettent les signaux sonores au subwoofer à travers un câble Audiolink ou câble Digital Audiolink. Le Loewe Subwoofer s'allume et s'éteint automatiquement avec le téléviseur Loewe.

Quant aux réglages du son, ils s’effectuent aisément à l’aide des menus du téléviseur Loewe.

Vous pouvez également brancher le Loewe Subwoofer 200 à une source audio externe (téléviseur stéréo, Loewe Multiroom Receiver, PC etc.). Dans ce cas, vous

ne pouvez toutefois pas proter des avantages du système Loewe (par ex. marche/

arrêt contrôlé). Veuillez alors consulter votre source audio pour la commande.

Contenu de la livraison

Loewe Subwoofer 200, Réf. 50212x00 / 30

• Loewe Subwoofer 200

• Câble secteur

• Cable Audiolink / 3m SL / Audiolink 2.1 (uniquement sur la variante 00)

• Converter Digital Audiolink / Audiolink (uniquement sur la variante 30)

• Câble réseau (uniquement sur la variante 30)

• Mode d’emploi

Accessoires

Modules Wireless Audiolink Réf. 71223080 Converter Digital Audiolink / Audiolink Réf. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Réf. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Réf. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Réf. 71082003

- 16

Pour votre sécurité

Pour votre sécurité et an de prévenir tout endommagement inutile de l‘appareil,

veuillez lire et respecter les instructions de sécurité suivantes :

• Cet appareil est exclusivement destiné à la lecture de signaux sonores.

• Éteignez impérativement l'appareil avant de brancher ou débrancher d’autres appareils ou haut-parleurs.

• Ne pas faire fonctionner l'appareil sans surveillance. Débranchez l’interrupteur de réseau

Protégez l'appareil ...

• de l'eau, l'humidité, la condensation et les éclaboussures, la vapeur

• des coups et des contraintes mécaniques

• des champs magnétiques et électriques

• des puissances électriques supérieures à celles indiquées

• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de température

• de la poussière

• des protections empêchant la ventilation

• de toute intervention à l’intérieur de l’appareil

Cet appareil a été conçu exclusivement pour une utilisation privée dans le cadre domestique. La garantie ne sera accordée que dans le cadre de cette utilisation conforme.

AVERTISSEMENT : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'OUVREZ PAS L'APPAREIL. AUCUN COMPOSANT DU BOÎTIER N'EST SUSCEPTIBLE D'ÊTRE RÉPARÉ PAR L'UTILISATEUR. ADRESSEZ-VOUS UNIQUEMENT À VOTRE REVENDEUR LOEWE POUR TOUS TRAVAUX DE RÉPARATION.

Si vous déplacez l'appareil d’un endroit froid à un endroit chaud, laissez-le reposer environ une heure en raison de l’éventuelle formation de condensation. Allumezle seulement lorsqu’il a atteint la température ambiante. Vous évitez ainsi des dommages sérieux sur les composants.

La désignation précise du produit se trouve sur la plaque signalétique au Dessous de l’appareil.

en cas d’absence prolongée ou retirez la prise.

Ne placez pas d‘objets remplis de liquide sur l‘appareil.

Les bougies et autres ammes ouvertes doivent toujours être tenues éloignées de l‘appareil, an d‘empêcher la propagation

du feu.

Page 17

Français

Entretien / Installation

Nettoyage

Nettoyez l'appareil uniquement avec un tissu humide, doux et propre (sans aucun produit d’entretien corrosif).

Installation du Subwoofer 200

L‘essentiel

• Placez l'appareil sur un support stable et plat.

• La distance entre le caisson de basses et la source audio ne doit pas excéder 10m dans la même pièce.

• N'installez pas l'appareil à proximité d'une puissante source de chaleur et ne l'exposez pas au rayonnement direct du soleil.

• Lors de l’installation dans une armoire ou dans une étagère fermée : laissez

environ 10 cm d’espace libre autour de l'appareil an que l’air puisse circuler

librement et pour éviter une accumulation de chaleur.

• En cas d‘orage, débranchez la che de secteur. Les surtensions dues à un coup de foudre peuvent endommager l‘appareil tant via l‘installation d‘antenne que via le secteur.

• En cas d'absence prolongée, débranchez la che de secteur.

• La che de secteur doit facilement être accessible an de pouvoir débrancher l’appareil du réseau à tout moment.

• Installez les câbles audio, de haut-parleurs et d’alimentation électrique de façon à ce qu’il ne puissent pas être endommagés. Le câble d’alimentation électrique ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni exposé à des substances chimiques ; cette dernière instruction vaut pour l’ensemble de l’installation. Un câble d'alimentation dont l'isolation est endommagée peut entraîner des décharges électriques et représente un danger d’incendie, il doit donc être impérativement remplacé avant d'utiliser plus longtemps l'appareil.

• Lorsque vous débranchez la che de secteur, ne tirez pas sur le câble mais sur le

boîtier de la che. Les câbles dans la che de secteur peuvent être endommagés

et entraîner un court-circuit lorsque vous la rebrancherez.

• Les haut-parleurs génèrent des champs magnétiques qui agissent dans l’environnement du boîtier. C’est pourquoi nous recommandons de respecter un écart minimum > 0,5 m avec les appareils sensibles aux champs magnétiques, comme p. ex. les téléviseurs CRT, les supports magnétiques de données, etc.

Exemple d'installation 2.1

Hautparleur gauche

Téléviseur Loewe

Loewe

Subwoofer

200

Haut-

parleur

droit

Subwoofer 200

Quant au Subwoofer, vous pouvez l’installer par terre à l’endroit de votre choix. Nous recommandons de libérer la zone avant de la pièce en veillant toutefois à ce que les basses puissent être restituées sur le côté et vers le bas dans toute leur intensité.

Attention : ne jamais empêcher la libre circulation de l’air sur la partie arrière du

Subwoofer. Veillez à toujours respecter un écart sufsant (> 10 cm) par rapport

au sol ou au mur.

17 -

Page 18

Français

Le raccordement

Câblage téléviseur Loewe (chassis SL2xx) – Subwoofer 200 – Haut-parleurs

➠ Le téléviseur doit être équipé d'une prise Digital Audiolink.

Vous pouvez raccorder le caisson de basses soit via un câble réseau (Cat. 5e ou supérieure) et le Converter Digital Audiolink / Audiolink (inclus dans la livrai-

son du Loewe Subwoofer 200, réf. 50212T/U/W30), soit au moyen d'un Module Wireless AudioLink disponible sous forme d'option supplémentaire avec source audio compatible. Si vous raccordez le subwoofer via le câble réseau, branchez le Converter Digi- tal Audiolink / Audiolink avec la che 25 pôles Audiolink Connectez la prise Digital Audiolink du téléviseur au câble réseau avec la prise

du Converter Digital Audiolink / Audiolink.

Hautparleur gauche

du subwoofer.

Converter Digital Audiolink / Audiolink

Haut-

parleur

droit

Branchez le câble du haut-parleur au haut-parleur selon la notice d’installation correspondante. L’un des deux brins du câble du haut-parleur porte normalement une marque noire. Reliez le brin marqué en noir à la borne à vis noire Speaker

Out

du Subwoofer 200 (schéma de raccordement, voir illustration ci-dessous)

et à la borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne du Subwoofer dans le sens contraire des aiguilles d‘une montre d’environ 5 tours.

Enlez l’embout du câble dans la borne à vis à partir du bas et vissez la borne à vis

dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Branchez la prise 220 - 240 V V 50/60 Hz au moyen du câble secteur.

du Subwoofer à une prise électrique 220 - 240

Loewe Subwoofer 200

Câble secteur

Câble réseau

Téléviseur Loewe (SL2xx)

- 18

Page 19

Français

Le raccordement

Câblage téléviseur Loewe (chassis L27xx/SL1xx) – Subwoofer 200 – Haut-parleurs

➠ Le téléviseur doit être équipé d’un décodeur audio multicanal numérique

intégré. Si cela n’est pas le cas dans la configuration usine, veuillez vous adresser à votre revendeur en lui demandant une extension de Loewe adaptée.

Vous pouvez raccorder le caisson de basses soit via un câble Audiolink soit au

moyen d'un module sans l disponible sous forme d'option supplémentaire

(Module Wirless AudioLink) avec source audio compatible (par exemple, Loewe MediaVision 3D). Si vous raccordez le Subwoofer via le câble Audiolink, branchez-le avec la che 26 pôles au téléviseur Loewe et au Subwoofer (che Audiolink

Haut-

parleur

gauche

Haut-

parleur

droit

Out

du Subwoofer 200 (schéma de raccordement, voir illustration ci-dessous)

et à la borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne du Subwoofer dans le sens contraire des aiguilles d‘une montre d’environ 5 tours.

Enlez l’embout du câble dans la borne à vis à partir du bas et vissez la borne à vis

dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Branchez la prise 220 - 240 V V 50/60 Hz au moyen du câble secteur.

du Subwoofer à une prise électrique 220 - 240

Loewe Subwoofer 200

Câble secteur

Câble Audiolink

Téléviseur Loewe (L27xx - SL1xx)

19 -

Page 20

Français

Mise en service et réglage

Avant d’entamer la mise en service et les réglages, veuillez vous assurer que tous les câbles sont correctement raccordés.

Mise en marche / Arrêt du Subwoofer

À l'aide de l'interrupteur de réseau Power, sur la position ON et éteignez le en le mettant sur la position OFF.

allumez le Subwoofer en le mettant

➠ Si vous souhaitez alterner entre les modes Wireless ou câblé via Audiolink,

éteignez l’appareil durant 30 secondes minimum puis rallumez-le.

Fonctionnement avec les téléviseurs Loewe

Si le Subwoofer est branché via la liaison Audiolink, comme décrit à la page

19,

l'interrupteur du Mode ON/AUTO 7 est sur la position AUTO et

l'interrupteur du Mode 2.1/Stereo

est sur la position 2.1, alors vous n'avez plus besoin d'allumer et d'éteindre le Subwoofer séparément. Après la première mise en marche du Subwoofer, celui-ci s’activera et se désactivera automatiquement avec le téléviseur Loewe.

➠ Inscrivez le Subwoofer en suivant la procédure qui gure dans la notice

d’utilisation de votre téléviseur Loewe à la section « Utilisation d’appareils supplémentaires » / « Appareils externes ».

Mode automatique avec d'autres sources audio

Le Subwoofer s'allume automatiquement lorsqu'il n'y a aucune liaison Audiolink, l'interrupteur du Mode ON/AUTO

est sur la position AUTO et en présence de signaux audio sur les prises cinch Line IN Right/Subw/Left. s'éteint automatiquement au bout de 10 minutes en l'absence de signal audio sur ces prises.

➠ Le Subwoofer peut s'allumer automatiquement en cas de signaux parasites

sur les câbles audio. Actionnez ensuite l'interrupteur de réseau

➠ Le Subwoofer peut s'éteindre automatiquement en cas de longs passages

d'un niveau sonore très bas. Augmentez dans ce cas le volume.

Fonctionnement continu avec d'autres sources audio

Si vous voulez exploiter le Subwoofer en mode de fonctionnement continu, mettez l'interrupteur du Mode - ON/AUTO

sur la position ON. Allumez ou éteignez

ensuite le Subwoofer à l'aide de l'interrupteur de réseau Power

Mode stéréo

Mettez l'interrupteur du Mode - 2.1/Stereo diffuser les signaux audio aux prises cinch Line IN - Right/Left. de basses intégré dans le Subwoofer transmet ensuite automatiquement les parts de basses contenues dans les signaux stéréo au canal Subwoofer.

- 20

sur la position Stereo, lorsque vous

Le Subwoofer

Le gestionnaire

Mode 2.1

Mettez l'interrupteur du Mode - 2.1/Stereo diffusez les signaux audio aux prises cinch Line IN - Right/Subw/Left

sur la position 2.1, lorsque vous

Wireless

Mettez l’interrupteur Mode - ON/AUTO

en position ON lorsque vous souhaitez

connecter, sans l, le Subwoofer à une source audio compatible. Activez le mode

de couplage comme indiqué dans la notice d’utilisation de la source audio correspondante. À l'aide d'un objet pointu (par ex. un trombone), changez le Module Wireless Audiolink en option

en mode couplage en appuyant brièvement sur le bouton dans l'ouverture. En cas d'échec de la connexion, réessayez et réduisez la distance séparant le Subwoofer de la source audio.

➠ La distance entre le caisson de basses et la source audio ne doit pas excéder

10m dans la même pièce.

➠ Les boutons rotatifs Crossover Frequency

Intensity

n'ont pas de fonction dans le mode sans l (Wireless).

, Equalizer

et Bass

Régler la fréquence seuil

Avec le bouton rotatif Crossover Frequency, seuil pour la restitution des basses en fonction des haut-parleurs raccordés, entre 50 Hz et 350 Hz.

Pour les systèmes audio de Loewe, comme décrits à la page 19, le bouton rotatif

doit être conguré sur 350 Hz car la fréquence seuil sera pilotée dans la source

de signaux (téléviseur).

vous pouvez régler la fréquence

Régler l’égaliseur

Le bouton rotatif Equalizer tation des fréquences les plus basses (20 Hz à 50 Hz) pour la restitution des basses.

• Lorsque le Subwoofer se trouve à proximité d‘un angle de la pièce, tournez le

bouton rotatif Equalizer

• Lorsque le Subwoofer se trouve à proximité d‘un mur, amenez le bouton rotatif

Equalizer en position centrale.

• Lorsque le Subwoofer se trouve en plein milieu de la pièce, tournez le bouton

rotatif Equalizer

vous permet de régler la diminution ou l'augmen-

plus vers - 3 dB.

plus vers + 3 dB.

Intensité des basses

Avec le régulateur Bass Intensity, de base des basses comme vous le désirez.

vous pouvez paramétrer la puissance sonore

Page 21

Français

Caractéristiques techniques

Loewe Subwoofer 200

Réf. 50212T/U/W Température de fonctionnement [°C] 5 ... 40 Humidité [%] (pas de condensation) 30 ... 90 Dimensions [l x H x P en cm] 24 x 24,5 x 26,1 Poids [kg] 5,2 Étages de sortie numériques 3

Principe 1 voie Bassreex, active

Équipement 1x basses 160 mm Résistance du canal Subwoofer 100 (sinus) / 200 watts (musique max.) Résistances des autres canaux 2x 50 (sinus) / 100 watts (musique max.) Tension de réseau [volts 50/60 Hz] 220 - 240 Puissance consommée max. [en watts] 250

Puissance consommée nominale [en watts] 35

Puissance consommée en veille [en watts] < 0,5 Puissance consommée Power OFF [en watts] 0 Intensité des basses [dB] ±12 Plage de transmission Subwoofer (acoustique) 39 Hz – 350 Hz - 3dB Plage de transmission autres canaux 20 Hz – 20 kHz - 3dB Impédance haut-parleurs [en ohms] min. 4 Interrupteur de réseau Oui Mode interrupteur 2 Gestionnaire de basses intégré Oui Détecteur de signal Oui Line In Prise RCA 3x : Right, Subw, Left Lien système Audiolink 26 pôles D-Sub

Notice

Loewe Opta GmbH est une société anonyme de droit allemand dont le siège se trouve à Kronach.

Loewe Opta GmbH Industriestraße 11, 96317 Kronach

Date de rédaction 03.12. 3. édition © Loewe Opta GmbH, Kronach

Élimination des déchets

Emballage et carton

Pour la mise au rebut de l'emballage, nous avons, selon les décrets nationaux, versé une rémunération à des entreprises de récupération pour collecter les emballages chez nos revendeurs. Nous vous conseillons cependant de conserver le carton

original et les matériaux d'emballage an de garantir une protection optimale de

l'appareil lorsque celui-ci doit être transporté.

L‘appareil

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage corrects des appareils électroniques usagés. C'est pourquoi les appareils électroniques usagés doivent être éliminés séparément. Lors de son élimination, ne pas jeter l'appareil dans les ordures ménagères ! Vous pouvez déposer votre ancien appareil gratuitement dans l'un des points de reprise indiqués ou, le cas échéant, chez votre revendeur spécialisé si vous achetez un appareil neuf similaire. Pour de plus amples informations concernant la reprise (également pour les pays qui ne sont pas membres de l'UE), adressez-vous à votre administration locale.

21 -

Page 22

Italiano

Benvenuti

Sicurezza

Grazie

di aver scelto un prodotto Loewe. Siamo molto lieti di potervi annoverare tra i nostri clienti. I sistemi Loewe integrano le più avanzate caratteristiche in termini di tecnologia, design e semplicità di utilizzo. Questo vale in ugual misura per apparecchi TV, lettori DVD/Blu-ray, audio e relativi accessori. A questo proposito, sia la tecnologia sia il design sono da considerarsi un tramite per il raggiungimento di un’elevata qualità in termini di suono e immagine. Anche nel design non ci siamo limitati a seguire mode recenti e provvisorie. Quello che avete acquistato è infatti un apparecchio di qualità elevata, con caratteristiche che lo rendono attuale ed esclusivo anche nel futuro.

Il subwoofer Loewe 200 è adatto agli apparecchi TV Loewe (dallo chassis L27xx/ SL1xx/SL2xx) e ai sistemi di altoparlanti Loewe. L’apparecchio TV è dotato di un

potente amplicatore di bassi e di un amplicatore stereo integrato.

Gli apparecchi TV Loewe (dallo chassis L27xx/SL1xx/SL2xx) con decoder audio multicanale integrato trasmettono i segnali audio attraverso un cavo Audiolink o un cavo Digital Audiolink al subwoofer. Il subwoofer Loewe 200 si accende e si spegne automaticamente con l'apparecchio TV Loewe.

Le impostazioni per l'audio si eseguono comodamente con i menu dell’apparecchio TV Loewe.

Il subwoofer Loewe 200 può essere collegato anche a una sorgente audio esterna (TV stereo, Loewe Multiroom Receiver, PC, ecc.). In questo caso vengono tuttavia pregiudicati i vantaggi offerti dai sistemi Loewe (ad es. accensione/spegnimento automatico). Le modalità di utilizzo sono descritte nelle indicazioni della sorgente audio.

Dotazione

Subwoofer Loewe 200, cod. ord. 50212x00 / 30

• Loewe Subwoofer 200

• Cavo di rete elettrica

• Cable Audiolink / 3m SL / Audiolink 2.1 (solo nella versione 00)

• Converter Digital Audiolink / Audiolink (solo nella versione 30)

• Cavo di rete (solo nella versione 30)

• Istruzioni per l’uso

Accessori

Moduli Wireless Audiolink N. d'ord. 71223080 Converter Digital Audiolink / Audiolink N. d'ord. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 N. d'ord. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 N. d'ord. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 N. d'ord. 71082003

- 22

Per la vostra sicurezza

Per la vostra sicurezza e per evitare inutili danni all’apparecchio, leggere e rispettare le seguenti norme di sicurezza:

• Questo apparecchio è destinato esclusivamente alla riproduzione di segnali audio.

• Prima di collegare o scollegare altri apparecchi o altoparlanti, spegnere sempre l’apparecchio.

• Non lasciare in funzione l’apparecchio senza supervisione. Nel caso di assenza prolungata alimentazione.

Proteggere l’apparecchio da...

• acqua, umidità, pioggia, schizzi d’acqua o vapore

• colpi e sollecitazioni meccaniche

• campi magnetici ed elettrici

• valori di potenza elettrica più elevati di quanto indicato

• freddo, calore, irradiazione solare diretta e forti sbalzi di temperatura

• polvere

• ostruzioni delle aperture di ventilazione

• manomissioni all’interno dell’apparecchio

Questo apparecchio è stato costruito esclusivamente per l’uso personale nell’ambito domestico. Le condizioni di garanzia presuppongono un uso conforme alle disposizioni.

AVVERTENZA: PER EVITARE IL PERICOLO DI SCOSSE ELETTRICHE, NON APRIRE L’APPARECCHIO. NELL’APPARECCHIO NON SONO PRESENTI COMPONENTI CHE POSSONO ESSERE RIPARATI DALL’UTENTE. AFFIDARE GLI INTERVENTI DI RIPARAZIONE SOLO A RIVENDITORI SPECIALIZZATI LOEWE.

In caso di spostamento dell’apparecchio da un ambiente freddo a uno riscaldato, lasciare l’apparecchio spento per circa un’ora, in quanto potrebbe essersi formata della condensa. Procedere all’accensione soltanto quando l’apparecchio ha raggiunto la temperatura ambiente. In questo modo si prevengono seri danni ai componenti.

La denizione precisa del prodotto è indicata sulla targhetta applicata sul fondo

lato dell’apparecchio.

spegnere l’interruttore generale oppure staccare la spina di

Non collocare contenitori con liquidi sull’apparecchio.

Candele e altre amme libere vanno sempre tenute lontane dall’apparecchio per evitare la propagazione della amma.

Page 23

Italiano

Cura / Installazione

Pulizia

Pulire l’apparecchio utilizzando unicamente un panno umido, morbido e pulito (senza detergenti aggressivi o abrasivi).

Installazione del Subwoofer 200

Principi di base

• Collocare l’apparecchio su un piano stabile e liscio.

• La distanza tra il subwoofer e la sorgente audio non deve superare i 10 m nella stessa stanza.

• Non installare l’apparecchio nelle vicinanze di forti fonti di calore o con esposizione diretta al sole.

• In caso di installazione in un armadio o in uno scaffale chiuso: lasciare uno spazio di circa 10 cm intorno all’apparecchio, in modo tale che l’aria possa circolare liberamente e che non si crei un accumulo di calore o di pressione acustica.

• In caso di temporale, staccare il connettore di rete. Eventuali sovratensioni indotte dai fulmini possono danneggiare l’apparecchio, sia attraverso l’antenna, sia attraverso la rete di alimentazione elettrica.

• È consigliabile estrarre la spina dalla presa anche in caso di assenze prolungate.

• Il connettore di rete deve essere facilmente accessibile, in modo tale che sia possibile disconnettere l’apparecchio dalla rete in qualsiasi momento.

• Posare il cavo di rete e quello degli altoparlanti in modo che non possa essere danneggiato. Il cavo di rete non deve essere piegato né posato su spigoli acuti, non deve essere calpestato o esposto a sostanze chimiche; questo vale, del resto, anche per l’intero impianto. Un cavo di rete con isolamento danneggiato può provocare scosse elettriche e rappresentare un pericolo d’incendio. Pertanto, prima che l’apparecchio venga rimesso in funzione, è necessario che il cavo danneggiato sia sostituito.

• Per estrarre il connettore, non tirare dal cavo, bensì dalla scatola della spina. I cavi del connettore di rete potrebbero danneggiarsi e provocare un cortocircuito nel corso del successivo inserimento.

• Gli altoparlanti generano campi magnetici dispersi che agiscono intorno al corpo. Si raccomanda di mantenere ad una distanza di > 0,5 m gli strumenti sensibili ai campi magnetici, ad es. gli apparecchi TV CRT, i supporti dati magnetici e strumenti simili.

Proposta di soluzione di installazione 2.1

Subwoofer 200

Il subwoofer può essere collocato in qualsiasi punto sul pavimento. Consigliamo di scegliere la zona anteriore della stanza in modo da non ostruire la diffusione dei bassi lateralmente e verso il basso. Attenzione: Non ostacolare in nessun caso la presa d’aria sul retro del subwoofer. Mantenere la distanza minima (> 10 cm) dal pavimento e dalla parete.

23 -

Page 24

Italiano

Collegamento

Cablaggio dell’apparecchio TV (chassis SL2xx) – Subwoofer 200 – Altoparlante

➠ L’apparecchio TV deve essere corredato di un connettore Digital Audiolink.

Il subwoofer si può collegare a una sorgente audio compatibile tramite un cavo di rete (Cat. 5e o superiore) e il Converter Digital Audiolink / Audiolink (compreso nella fornitura del Loewe Subwoofer 200, cod. ord. 50212T/U/W30) oppure senza cavi tramite il Modulo Wireless Audiolink integrabile su richiesta. Se si intende collegare il subwoofer attraverso il cavo di rete, installare il Con- verter Digital Audiolink / Audiolink sul connettore da 25 poli Audiolink del subwoofer. Con il cavo di rete collegare il connettore Digital Audiolink

dell'apparecchio TV al connettore del Converter Digital Audiolink / Audiolink.

Converter Digital Audiolink / Audiolink

Vista

frontale

sinistro

Vista

frontale

destro

Collegare il cavo dell’altoparlante all’altoparlante seguendo le rispettive istruzioni di installazione. Uno delle due anime del cavo dell’altoparlante generalmente è marcato in nero. Collegare l’anima segnata con il nero del cavo dell’altoparlante rispettivamente al morsetto a vite nero Speaker Out

(per lo schema di collegamento vedere la gura a destra) e il morsetto nero

dell’altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri

in senso antiorario. Inserire l’estremità del lo nel morsetto a vite dal basso e

serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi.

Con il cavo di rete elettrica fornito, collegare la spina da 220-240 V subwoofer a una presa da 220-240 V 50/60 Hz.

Loewe Subwoofer 200

del Subwoofer 200

del

Cavo di rete elettrica

Cavo di rete

Apparecchio TV Loewe (SL2xx)

- 24

Page 25

Italiano

Collegamento

Cablaggio dell’apparecchio TV (chassis L27xx/SL1xx) – Subwoofer 200 – Altoparlante

➠ L’apparecchio TV deve essere corredato di un decoder audio digitale multi-

canale. Se detto modulo non fosse stato predisposto dal produttore, rivolgersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe adeguato.

Il subwoofer senza cavi si può collegare a una sorgente audio compatibile tramite un cavo Audiolink oppure tramite il Modulo integrabile Wirless Audiolink integrabile su richiesta (ad es. Loewe MediaVision 3D). Se si intende collegare il subwoofer con il cavo Audiolink, installarlo con il connettore da 26 poli nell'apparecchio TV Loewe e al subwoofer (presa Audiolink

Vista

frontale

sinistro

Vista

frontale

destro

(per lo schema di collegamento vedere la gura a destra) e il morsetto nero

dell’altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri

in senso antiorario. Inserire l’estremità del lo nel morsetto a vite dal basso e

serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi.

Con il cavo di rete elettrica fornito, collegare la spina da 220-240 V subwoofer a una presa da 220-240 V 50/60 Hz.

Loewe Subwoofer 200

del Subwoofer 200

del

Cavo di rete elettrica

Cavo Audiolink

Apparecchio TV Loewe (L27xx - SL1xx)

25 -

Page 26

Italiano

Messa in funzione e impostazione

Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi che tutti i cavi siano collegati correttamente.

Accensione/spegnimento del subwoofer

Agendo sull’interruttore di rete Power posizione ON e si spegne quando è in posizione OFF.

il subwoofer si accende quando è in

➠ Se si desidera passare dalla modalità wireless a quella cablata tramite

Audiolink, spegnere l’apparecchio per almeno 30 secondi e riaccenderlo.

Funzionamento con gli apparecchi TV Loewe

Se il subwoofer è collegato come descritto a pagina 25 tramite il collegamento Audiolink, ruttore Mode - 2.1/Stereo

l’interruttore Mode - ON/AUTO 7 è in posizione AUTO e l’inter-

è in posizione 2.1, non è più necessario accenderlo o spegnerlo separatamente. Dopo averlo acceso la prima volta, il subwoofer viene sempre acceso e spento automaticamente insieme all’apparecchio TV Loewe.

➠ Registrare il subwoofer come descritto nelle istruzioni per l’uso del proprio

apparecchio TV Loewe alla voce “Funzionamento degli apparecchi supplementari”/ “Dispositivi esterni”.

Funzionamento automatico con altre sorgenti audio

Se non esiste alcun collegamento Audiolink, l’interruttore Mode - ON/AUTO

è in posizione AUTO e i segnali audio sono trasmessi dalla presa Cinch Line

IN - Right/Subw/Left

il subwoofer Loewe si accende e si spegne automati-

camente. Trascorsi 10 minuti senza segnale audio su queste spine, il subwoofer si spegne automaticamente.

➠ Il subwoofer si può accendere automaticamente in presenza di segnali di

guasto sui cavi audio. Quindi attivare l’interruttore di rete

➠ Nel caso di passaggi più lunghi e particolarmente bassi, il subwoofer si può

spegnere automaticamente. In tal caso, aumentare il volume.

Funzionamento automatico con altre sorgenti audio

Se si desidera utilizzare il subwoofer in modalità di funzionamento continuo, portare l’interruttore Mode - ON/AUTO il subwoofer con l’interruttore generale Power

in posizione ON. Accendere o spegnere

Modalità 2.1

Portare l’interruttore Mode - 2.1/Stereo vengono alimentati alle prese Cinch Line IN - Right/Subw/Left.

in posizione 2.1, se i segnali audio

Wireless

Se si desidera collegare il subwoofer in modalità wireless a una sorgente audio compatibile, portare l’interruttore Mode - ON/AUTO

in posizione ON. Attivare la modalità di accoppiamento come descritto nel manuale d'istruzioni della sorgente audio impie. Con un oggetto appuntito (es. una graffetta da ufcio) con una leggera pressione sul tasto previsto nel foro spostare

il modulo opzionale

Wireless Audiolink nella modalità di accoppiamento. Se la nota on dovesse

apparire, riprovare riducendo la distanza del subwoofer dalla sorgente audio.

➠ La distanza tra il subwoofer e la sorgente audio non deve superare i 10 m

nella stessa stanza.

➠ I pomelli Crossover Frequency

, Equalizer

e Bass Intensity

nella modalità Wireless non hanno alcuna funzione.

Impostazione della frequenza critica

La manopola Crossover Frequency critica per la riproduzione dei bassi a seconda dell’altoparlante che si è collegato tra 50 Hz e 350 Hz.

Per gli impianti audio Loewe la manopola deve essere impostata come descritto a pagina 25 su 350 Hz, dal momento che la frequenza critica viene impostata nelle sorgenti audio (apparecchio TV).

consente di impostare la frequenza

Regolazione dell’equalizzatore

La manopola Equalizer zamento della gamma di frequenze più basse (20 Hz - 50 Hz) per la riproduzione dei bassi.

• Se il subwoofer si trova in prossimità di un angolo del locale, ruotare la manopola

Equalizer

più verso -3 dB.

• Se il subwoofer si trova in prossimità di una parete, portare la manopola Equa-

lizer piuttosto in posizione centrale.

• Se il subwoofer si trova in posizione libera nel locale, ruotare la manopola

Equalizer

più verso +3 dB.

consente di impostare un abbassamento o un innal-

Modalità Stereo

Portare l’interruttore Mode - 2.1/Stereo vengono alimentati soltanto alle prese Cinch Line IN - Right/Left. di gestione bassi integrata nel subwoofer trasmette quindi automaticamente le porzioni di bassi contenute nei segnali stereo al canale del subwoofer.

- 26

in posizione Stereo, se i segnali audio

La funzione

Intensità bassi

Con il regolatore Bass Intensity di base dei bassi.

è possibile impostare a piacere il volume

Page 27

Italiano

Dati tecnici

Loewe Subwoofer 200

Cod. ord. 50212T/U/W Temperatura di esercizio [°C] 5 ... 40 Umidità [%] (senza condensazione) 30... 90 Dimensioni [larg. x alt. x prof. in cm] 24 x 24,5 x 26,1 Massa [kg] 5,2 Stadi di uscita digitali 3

Principio Bass reex a 1 via, attivo

Dotazione 1x Bass 160 mm Portata canale subwoofer 100 Watt (sinusoidale) / 200 Watt (max. musica) Portata di altri canali 2x 50 Watt (sinusoidale) / 100 Watt (max. musica) Tensione di rete [Volt 50/60 Hz] 220 - 240 Potenza massima assorbita [Watt] 250 Potenza nominale assorbita [Watt] 35 Potenza assorbita in standby [Watt] < 0,5 Potenza massima assorbita OFF [Watt] 0 Intensità dei bassi [dB] ±12 Banda di trasmissione subwoofer (acustica) 39 Hz – 350 Hz - 3dB Banda di trasmissione di altri canali 20 Hz – 20 kHz - 3dB Impedenza altoparlanti [Ohm] min. 4 Interruttore di rete Sì Selettore modalità 2 Funzione di gestione bassi integrata Sì Sensore di segnale Sì Line In presa RCA 3x: Right, Subw, Left Link sistema Audiolink 26 poli D-Sub

Dichiarazione del costruttore

Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M. 26 marzo 1992 ed è in particolare conforme alle prescrizioni dell‘art. 1 dello stesso D.M.

Questo apparecchio è conforme all‘art. 2 comma 1 D.M. 28.08.95 N. 548.

Fabbricatore: Distributore: Made in Germany

Loewe Opta GmbH Industriestr. 11 D-96317 Kronach

Loewe Italiana SRL Via Monte Baldo, 14/P – 14/N 37069 Dossobuono di Villafranca di Verona

Informazioni sulla società

Loewe Opta GmbH è una società per azioni di diritto tedesco con sede a Kronach. Loewe Opta GmbH

Industriestraße 11, 96317 Kronach Data redazione 04.13. 4.edizione

I dati tecnici e il design possono essere soggetti a modifiche tecniche senza preavviso.

Smaltimento

Imballaggio e scatola

Per lo smaltimento dell’imballaggio abbiamo devoluto un sussidio all’azienda che ritira l’imballaggio dal rivenditore, in conformità alle disposizioni nazionali. Tuttavia, consigliamo di conservare la scatola originale e il materiale d’imballaggio in modo che l’apparecchio possa essere trasportato con una protezione ottimale in caso di necessità.

L’apparecchio

INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell‘uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti” il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

27 -

Page 28

Español

Bienvenido

Seguridad

Muchas gracias

por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes. Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD/Blu-ray, equipos de audio y accesorios. Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído.

Tampoco en el plano del diseño nos hemos dejado inuir por tendencias de moda pasajeras pues, a n de cuentas, usted ha adquirido un aparato de alta calidad,

del que podrá disfrutar durante mucho tiempo sin cansarse de él. El Loewe Subwoofer 200 ha sido adaptado a los televisores Loewe (a partir del

bastidor L27xx/SL1xx/SL2xx) y a los sistemas de altavoces Loewe. El equipo dis-

pone de un potente amplicador de bajos y de un amplicador stereo integrado. Los televisores Loewe TV (a partir del chasis L27xx/SL1xx/SL2xx) con descodicador

de audio digital multicanal integrado transmiten al Subwoofer las señales de audio a través de un cable Audiolink o un cable Digital Audiolink. El Loewe Subwoofer 200 se conecta y desconecta automáticamente con el televisor de Loewe.

Realice los ajustes de audio cómodamente desde los menús del televisor de Loewe. Puede manejar el Loewe Subwoofer 200 también con una fuente de audio externa

(televisor stereo, Loewe Multiroom Receiver, PC, etc.). Sin embargo, de esta forma se pierden las ventajas del sistema Loewe (por ejemplo, conexión y desconexión controladas). El manejo se realizará desde su fuente de audio.

Por su seguridad

Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá leer y respetar las siguientes instrucciones de seguridad:

• Este dispositivo ha sido diseñado exclusivamente para la reproducción de

señales de audio.

• Apague siempre el dispositivo antes de conectar o desconectar otros aparatos

o altavoces.

• No deje funcionando el equipo sin estar usted presente. Desconecte el interruptor

Proteja el dispositivo de ...

• agua, humedad, gotas y salpicaduras de agua, vapor

• golpes y cargas mecánicas

• campos magnéticos y eléctricos

• voltajes superiores a los indicados

• frío, calor, irradiación solar directa y fuertes cambios de temperatura

• polvo

• tapas que impidan la entrada de aire

• manipulaciones en el interior del aparato

de red

en caso de ausencias prolongadas o saque el enchufe.

No coloque sobre el aparato objetos llenos de líquidos. Mantenga el aparato en todo momento alejado de velas y otras

fuentes de fuego a n de evitar la propagación del fuego.

Volumen de suministro

Loewe Subwoofer 200, Referencia 50212x00 / 30

• Loewe Subwoofer 200

• Cable de alimentación de red

• Cable Audiolink / 3m SL / Audiolink 2.1 (sólo en el modelo 00)

• Converter Digital Audiolink / Audiolink (sólo en el modelo 30)

• Cable de red (sólo en el modelo 30)

• Manual de instrucciones

Accesorios

Module Wireless Audiolink Nº de pedido 71223080 Converter Digital Audiolink / Audiolink Nº de pedido 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Nº de pedido 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Nº de pedido 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Nº de pedido 71082003

- 28

Este dispositivo ha sido construido únicamente para ser utilizado en un entorno doméstico. Las prestaciones de garantía solamente cubren este uso previsto.

ATENCIÓN: A FIN DE EVITAR DESCARGAS ELÉCTRICAS, NO ABRA NUNCA EL DISPOSITIVO. EN EL INTERIOR DE LA CARCASA NO SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. SÓLO PERMITA QUE UN COMERCIANTE ESPECIALIZADO DE LOEWE REALICE LOS TRABAJOS DE REPARACIÓN.

Si ha trasladado el dispositivo de un ambiente frío a uno caliente, déjelo apagado durante aprox. una hora, ya que en caso contrario podría condensarse la humedad. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiental. De este modo, evitará graves daños en los componentes.

Encontrará la denominación del producto en la placa de características colocada en la parte colista del aparatos.

Page 29

Español

Cuidado / Colocación

Limpieza

Limpie el dispositivo utilizando sólo un paño húmedo, suave y limpio (sin productos de limpieza agresivos).

Colocación del Subwoofer 200

Puntos básicos

• Coloque el dispositivo sobre una base uniforme y estable.

• La distancia entre el subwoofer y la fuente de audio no puede superar los 10 m en el mismo área.

• No coloque el dispositivo en las proximidades de fuentes de calor potentes ni en lugares expuestos a la radiación solar directa.

• Si lo instala en un armario o en una estantería cerrada, deje un espacio libre de aprox. 10 cm alrededor del dispositivo para que el aire pueda circular libremente y no se produzca ninguna acumulación de calor y presión acústica.

• En caso de tormenta, desenchufe el cable de red. Las sobretensiones causadas por rayos pueden ocasionar daños en el aparato tanto a través del sistema de antena como a través de la red eléctrica.

• Si va a ausentarse una larga temporada, es aconsejable desenchufar el cable de red.

• Se debe tener fácil acceso al enchufe de red para poder desconectar el aparato de la red en cualquier momento.

• Coloque los cables de altavoz y de audio de manera que no puedan sufrir daños.

El cable de redno se debe doblar ni colocar sobre bordes alados, tampoco se

debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Si el cable tiene el aislamiento dañado puede provocar fallos en la corriente y existe el peligro de incendios, por lo que deberá cambiarse antes de poner el dispositivo en funcionamiento.

• Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir daños y provocar un cortocircuito al volver a ser conectado a la red.

• Los altavoces crean zonas de dispersión magnética que actúan alrededor de la carcasa. Recomendamos una distancia mínima de > 0,5m a los aparatos sensibles a los campos magnéticos, como los aparatos CRT-TV, soportes de datos magnéticos, etc.

Sugerencia de solución de colocación 2.1

Vista

frontal

izquierdo

Televisor Loewe

Loewe

Subwoofer 200

Vista

frontal

derecho

Subwoofer 200

El Subwoofer puede colocarse en el lugar que preera sobre el suelo.

Le recomendamos colocar el dispositivo en la parte delantera de la habitación correspondiente, pero de tal manera que los bajos puedan emitirse libremente hacia los laterales y hacia abajo.

Atención: en ningún caso deberá evitar la circulación de aire en la parte posterior

del Subwoofer. Mantenga una distancia suciente (> 10 cm) del suelo o de la pared.

29 -

Page 30

Español

Conexión

Cableado del televisor Loewe (Chassis SL2xx) – Subwoofer 200 – Altavoz

➠ El televisor debe estar equipado con un conector Digital Audiolink.

Puede conectar el Subwoofer a través de un cable de red (Cat. 5e o superior) y del Converter Digital Audiolink / Audiolink (incluido en el volumen de suministro del Loewe Subwoofer 200, n.º de ped. 50212T/U/W30) o a través del Module Wireless AudioLink opcional con una fuente de audio inalámbrica compatible.

Si conecta el Subwoofer a través del cable de red, monte el Converter Digital Audiolink / Audiolink en el conector de 25 polos Audiolink Conecte el conector Digital Audiolink del televisor con el cable de red (CAT5E) a través del conector Converter Digital Audiolink / Audiolink.

Vista

frontal

izquierdo

del Subwoofer.

Converter Digital Audiolink / Audiolink

Vista

frontal

derecho

Conecte el cable del altavoz al altavoz conforme al manual de instalación correspondiente. Una de las dos arterias del cable está normalmente marcada en negro. Conecte la arteria marcada en negro con la pinza enroscable negra Speaker Out

en el Subwoofer 200 (esquema de conexión, ver gura abajo) y la pinza negra

al altavoz. Gire la conexión roscada de la pinza correspondiente en el Subwoofer en sentido contrario a las agujas del reloj aprox. 5 giros. Introduzca el extremo del cable en la pinza enroscable desde abajo y gírela en sentido de las agujas del reloj. Las arterias no marcadas se conectan a las pinzas rojas.

Conecte con el cable de red suministrado el conector de 220 - 240 V Subwoofer con un enchufe de 220-240V 50/60 Hz.

Loewe Subwoofer 200

del

Cable de alimentación de red

Cable de red

Televisor Loewe (SL2xx)

- 30

Page 31

Español

Conexión

Cableado del televisor Loewe (chassis L27xx/SL1xx) – Subwoofer 200 – Altavoz

➠ El televisor debe estar equipado con un descodicador de audio digital

multicanal integrado. En caso de que éste no venga incluido de fábrica, adquiera en su distribuidor un kit de ampliación Loewe adecuado.

Puede conectar de forma alámbrica el subwoofer a través de un cable de Audiolink o de un Module Wirless AudioLink adicional opcional con una fuente de audio compatible (p. ej., Loewe MediaVision 3D). Si conecta el subwoofer a través de un cable Audiolink, móntelo con un enchufe de 26 polos en el televisor Loewe y en el subwoofer (conector Audiolink

Vista

frontal

izquierdo

Vista

frontal

derecho

en el Subwoofer 200 (esquema de conexión, ver gura abajo) y la pinza negra

Conecte con el cable de red suministrado el conector de 220 - 240 V Subwoofer con un enchufe de 220-240V 50/60 Hz.

Loewe Subwoofer 200

del

Cable de alimentación de red

Cable Audiolink

Televisor Loewe (L27xx - SL1xx)

31 -

Page 32

Español

Puesta en funcionamiento y configuración

Antes de comenzar con la conguración y la puesta en funcionamiento, asegúrese

de que el cable esté conectado.

Apagar/encender el Subwoofer

Con el interruptor de red Power desconéctelo en la posición OFF.

conecte el Subwoofer en la posición ON y

➠ Si desea cambiar entre el modo inalámbrico y el modo por cable mediante

Audiolink, apague el equipo durante al menos 30 segundos y vuelva a encenderlo.

Funcionamiento con los televisores Loewe

Si el Subwoofer se conecta como se describe en página 31 a través de la conexión

Audiolink, AUTO y el interruptor Mode - 2.1/Stereo

el interruptor Mode - ON/AUTO 7 se encuentra en la posición

se encuentra en la posición 2.1, ya no tendrá que conectar y desconectar el Subwoofer por separado. Tras conectar el Subwoofer por primera vez, se conectará y desconectará automáticamente con el televisor Loewe.

➠ Registre el Subwoofer como se describe en el manual de instrucciones de su

televisor Loewe en "Manejo de equipos adicionales“ o "Equipos externos".

Manejo automático con otras fuentes de audio

Si no se dispone de ninguna conexión Audiolink, el conector Mode - ON/AUTO se encuentra en la posición AUTO y hay señales de audio en los conectores Cinch

Line IN - Right/Subw/Left

el Subwoofer se conecta automáticamente. Tras 10

minutos sin señal de audio en estos conectores, se desconecta automáticamente.

➠ El Subwoofer se puede conectar automáticamente si hay señales perturba-

doras en los cables de audio. Active el interruptor de red

➠ El Subwoofer se puede desconectar automáticamente en caso de períodos

largos muy silenciosos. Aumente el volumen.

Modo continuo con otras fuentes de audio

Si desea utilizar el Subwoofer en modo continuo, coloque el interruptor Mode ON/AUTO con el interruptor de red Power

en la posición ON. Conecte o desconecte después el Subwoofer

Modo stereo

Coloque el interruptor Mode - 2.1/Stereo duce señales de audio sólo en los conectores Cinch Line IN - Right/Left El Bassmanager integrado en el Subwoofer transfiere las partes de bajos de las señales stereo automáticamente al canal de Subwoofer.

en la posición Stereo, si intro-

Modo 2.1

Coloque el interruptor Mode - 2.1/Stereo

en la posición 2.1, si introduce

señales de audio en los conectores Cinch Line IN - Right/Subw/Left

Wireless

Coloque el conmutador Modo - ON/AUTO el subwoofer sin cables con una fuente de audio compatible. Active el modo de acoplamiento como se describe en el manual de instrucciones de la fuente de audio correspondiente. Con un objeto puntiagudo (por ejemplo, un clip) ajuste presionando levemente en el pulsador del orificio opcional en el modo de acoplamiento. Si la recepción no es correcta, inténtelo de

nuevo y reduzca la distancia del subwoofer a la fuente de audio.

en la posición ON si desea conectar

el Module Wireless Audiolink

➠ La distancia entre el subwoofer y la fuente de audio no puede superar los

10 m en el mismo área.

➠ Los botones giratorios Crossover Frequency

Intensity

no tienen ninguna función en el modo de funcionamiento

, Equalizer

Wireless.

Ajuste de la frecuencia límite

Con el botón giratorio Crossover Frequency frecuencia límite para la reproducción de bajos entre 50 Hz y 350 Hz, en función del altavoz que tenga conectado.

En el caso de sistemas de audio de Loewe, como se describe en la página 31, el regulador debe ajustarse a 350 Hz, ya que la frecuencia límite se ajusta en las fuentes de audio de Loewe (TV).

tiene la posibilidad de ajustar la

Ajustar ecualizador

Con el botón giratorio Equalizer

tiene la posibilidad de ajustar una disminución o un aumento del rango de frecuencias más profundo (20 Hz - 50 Hz) para la reproducción de bajos.

• Si el subwoofer está cerca de una esquina de la habitación, sitúe el botón

giratorio Equalizer

más próximo a la dirección -3 dB.

• Si está cerca de una pared, sitúe el botón giratorio Equalizer en la posición

central.

• Si el subwoofer está situado de forma independiente en la habitación, sitúe el

botón giratorio Equalizer

más próximo a la dirección +3 dB.

Intensidad de graves

Con el regulador Bass Intensity de la forma que desee.

puede ajustar el volumen básico de bajos

y Bass

- 32

Page 33

Español

Datos técnicos

Loewe Subwoofer 200

Referencia 50212T/U/W Temperatura de funcionamiento [°C] 5 ... 40 Humedad [%] (sin condensación) 30 ... 90 Dimensiones [An x Al x P en cm] 24 x 24,5 x 26,1 Masa [kg] 5,2

Etapas nales digitales 3 Principio 1 Bass-reex de una vía, activo

Piezas 1x Bass 160 mm Capacidad de carga del canal de subwoofer 100 (Sinus) / 200 vatios (máx.

música) Capacidad de carga de otros canales 2x 50 (Sinus) / 100 vatios (máx. música) Tensión de red [Volt 50/60 Hz] 220 - 240 Consumo de potencia máx. [vatios] 250 Consumo de potencia nominal [vatios] 35 Consumo de potencia en modo de espera (standby) [vatios] < 0,5 Consumo de potencia Power OFF [vatios] 0 Intensidad de graves [dB] ±12 Rango de transmisión Subwoofer (acústico) 39 Hz – 350 Hz - 3dB Rango de transmisión de otros canales 20 Hz – 20 kHz - 3dB Impedancia de altavoz [ohmios] mín. 4 Interruptor de red Sí Interruptor modo de funcionamiento 2 Bassmanager integrado Sí Detector de señales Sí Line In Conector RCA 3x: Right, Subw, Left Systemlink Audiolink D-Sub de 26 polos

Pie de imprenta

Loewe Opta GmbH es una sociedad anónima según las leyes alemanas con sede en Kronach.

Loewe Opta GmbH Industriestraße 11, 96317 Kronach (Alemania)

Fecha de redacción 04/13. 4. edición © Loewe Opta GmbH, Kronach

Reservados todos los derechos, incluidos los referentes a la traducción. Pueden llevarse a cabo modificaciones de diseño y características técnicas sin previo aviso.

Eliminación

Embalaje y cartón

Para la eliminación del embalaje, de acuerdo con las legislaciones nacionales, diversas empresas se encargarán de recoger el embalaje en la sede de nuestros distribuidores. Sin embargo, es recomendable conservar la caja de cartón y el ma-

terial de embalaje originales en buen estado y guardarlo con el n de transportar

el aparato con una protección óptima cuando fuese necesario.

El dispositivo

Atención: la Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados. Por ello, los aparatos electrónicos usados deben desecharse por separado. Le rogamos que no deposite este aparato en la basura doméstica corriente. Puede depositar su aparato usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo aparato similar. Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales.

33 -

Page 34

Nederlands

Hartelijk welkom

Veiligheid

Wij danken u

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te mogen rekenen. De naam Loewe staat voor producten die zowel in technisch opzicht als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dat geldt zowel voor tv als voor dvd/Blu-ray, audio en accessoires. Techniek en design zijn echter geen doel op zich, maar een middel om onze klanten een optimaal kijk- en luisterplezier te verschaffen. Daarom hebben we bij het design afgezien van voorbijgaande modetrends. Tenslotte heeft u een hoogwaardig toestel gekocht, waar u lange tijd niet op uitgekeken zult zijn.

De Loewe-subwoofer is afgestemd op Loewe tv-toestellen (vanaf chassis L27xx/ SL1xx) en op Loewe-luidsprekersystemen. Het toestel beschikt over een krachtige basversterker en een ingebouwde stereoversterker.

Loewe tv-toestellen (vanaf chassis L27xx/SL1xx/SL2xx) met ingebouwde digitale meerkanalenaudiodecoder sturen de geluidssignalen via een Audiolink-kabel of een Digital Audiolink-kabel naar de subwoofer. De Loewe Subwoofer 200 schakelt zich dan automatisch samen met het Loewe tv-toestel in en uit.

De geluidsinstellingen kunt u gemakkelijk uitvoeren via de menu’s van het Loewe tv-toestel.

U kunt de Loewe-subwoofer 200 ook gebruiken op een externe audiobron (stereo-TV, Loewe Multiroom Receiver, PC, enz.). In dat geval gaan de Loewesysteemvoordelen (bijv. automatisch in-/uitschakelen) verloren. De bediening leidt u dan af uit uw audiobron.

Inhoud van de levering

Loewe Subwoofer 200, bestelnr. 50212x10 / 30

• Loewe Subwoofer 200

• Netsnoer

• Cable Audiolink / 3m SL / Audiolink 2.1 (alleen variant 00)

• Converter Digital Audiolink / Audiolink (alleen variant 30)

• Netwerkkabel (alleen variant 30)

• Gebruiksaanwijzing

Accessoires

Module Wireless Audiolink bestelnr. 71223080 Converter Digital Audiolink / Audiolink bestelnr. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 bestelnr. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 bestelnr. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 bestelnr. 71082003

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorkomen, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Het toestel is uitsluitend bestemd voor de weergave van geluidsignalen.

• Schakel het toestel zeker uit voordat u andere toestellen of luidsprekers aansluit of verwijdert.

• Laat het toestel niet onbeheerd achter wanneer het ingeschakeld is. Schakel de netschakelaar stopcontact.

Bescherm het toestel tegen...

• water, vocht, druip- en spatwater of dauw

• schokken en mechanische belasting

• magnetische en elektrische velden

• hogere elektrische vermogens dan aangegeven

• koude, hitte, rechtstreeks zonlicht en grote temperatuurschommelingen

• stof

• ventilatiebelemmerende afdekkingen

• ingrepen aan de binnenkant van het apparaat

Dit toestel werd uitsluitend gebouwd voor gebruik in een huishoudelijke omgeving. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET GEVAAR VAN EEN ELEKTRISCHE SCHOK UIT TE SLUITEN MAG U HET TOESTEL NIET OPENEN. IN DE BEHUIZING ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD. LAAT REPARATIEWERKZAAMHEDEN UITSLUITEND DOOR LOEWE DEALERS UITVOEREN.

Als u het toestel vanuit een koude in een warme omgeving heeft gebracht, moet u het in verband met mogelijke condensvorming ca. een uur uitgeschakeld laten staan. Schakel het toestel pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten.

De exacte productbenaming vindt u op het typeplaatje op de onderkant van het toestel.

bij langere afwezigheid uit of trek de stekker uit het

Zet geen met vloeistof gevulde voorwerpen op het apparaat. Kaarsen of ander open vuur moet(en) te allen tijde uit de buurt van het apparaat gehouden worden om uitbreiding van brand te voorkomen.

- 34

Page 35

Nederlands

Verzorging / Installatie

Reinigen

Reinig het toestel alleen met een vochtige, zachte en schone doek (zonder scherpe of schurende reinigingsmiddelen).

Subwoofer 200 opstellen

Basisinformatie

• Zet het apparaat op een stabiele, effen ondergrond.

• De afstand tussen subwoofer en audiobron mag niet meer dan 10m bedragen in dezelfde ruimte.

• Zet het apparaat niet in de buurt van sterke warmtebronnen of in rechtstreeks zonlicht.

• Bij installatie in een kast of een gesloten rek: houd rondom het apparaat ca. 10 cm vrij zodat de lucht er ongehinderd omheen kan circuleren en er zich geen warmte of geluidsdruk kan opstapelen.

• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door blikseminslag kunnen het toestel zowel via de antenne-installatie als via het stroomnet beschadigen.

• Ook bij langere afwezigheid moet u de stekker uit het stopcontact nemen.

• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen tijde van het net kan worden losgekoppeld.

• Leid de audio- en luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden geleid, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledige installatie. Een netsnoer met beschadigde isolatie kan tot elektrische schokken leiden en is brandgevaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwali-

ceerd onderhoudspersoneel worden vervangen voordat het toestel opnieuw

mag worden gebruikt.

• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de kabel te trekken. Anders kunnen de draden in de netstekker beschadigd raken en bij opnieuw insteken kortsluiting veroorzaken.

• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz.

Voorbeeld van 2.1 opstelling

voor links

Loewe tv-toestel

Loewe

Subwoofer

200

voor

rechts

Subwoofer 200

De subwoofer kunt u op een willekeurige plaats op de grond plaatsen. Wij bevelen het voorste gedeelte van de kamer aan, maar wel zo, dat de bassen vrij naar opzij en naar beneden kunnen afstralen.

Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval worden belemmerd. Laat voldoende afstand (> 10 cm) tot de vloer en de wand.

35 -

Page 36

Nederlands

Aansluiten

Bekabeling Loewe tv-toestel (chassis SL2xx) – Subwoofer 200 – luidspreker

➠ Het tv-toestel moet uitgerust zijn met een Digital Audiolink-ingang.

U kunt de subwoofer hetzij via een netwerkkabel (Cat. 5e of hoger) en de Converter Digital Audiolink / Audiolink aansluiten (inbegrepen bij de levering van

de Loewe Subwoofer 200, bestelnr. 50212T/U/W30) hetzij draadloos verbinden met een compatibele audiobron via de optionele achteraf inbouwbare Module Wireless AudioLink.

Wanneer u de subwoofer via de netwerkkabel aansluit, monteert u de Converter Digital Audiolink / Audiolink op de 25-polige Audiolink subwoofer. Verbind de Digital Audiolink-poort van het tv-toestel met behulp van de netwerkkabel met de poort van de Converter Digital Audiolink / Audiolink.

voor links

-poort van de

Converter Digital Audiolink / Audiolink

voor

rechts

Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V Subwoofers mit einer 220-240V 50/60 Hz Steckdose.

am Subwoofer 200 (Anschluss-

Loewe Subwoofer 200

des

- 36

Netsnoer

Netwerkkabel

Loewe tv-toestel (SL2xx)

Page 37

Nederlands

Aansluiten

Bekabeling Loewe tv-toestel (chassis L27xx/SL1xx) – Subwoofer 200 – luidspreker

➠ Het tv-toestel moet met een digitale meerkanalenaudiodecoder uitgerust

zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer voor een passende Loewe-uitbreidingsset.

U kunt de subwoofer hetzij via een optionele Audiolink-kabel aansluiten hetzij draadloos verbinden met een compatibele audiobron (bijv. Loewe MediaVision 3D) via de optionele achteraf inbouwbare Module Wirless AudioLink. Wanneer u de subwoofer via de Audiolink-Kabel aansluit, bevestigt u die met de 26-polige stekker aan het Loewe-tv-toestel en met de andere stekker aan de subwoofer (ingang Audiolink

voor

links

voor

rechts

Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installatiehandleiding. Eén van beide draden van de luidsprekerkabel is zoals gebruikelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad telkens met de zwarte schroefklem Speaker Out zie afbeelding onderaan) en de zwarte klemdraadhouder van de luidspreker. Draai daarvoor de schroefsluiting van de betreffende klem op de subwoofer ongeveer 5 slagen naar links (in tegenwijzerzin). Steek het draaduiteinde langs onder in de schroefklem en draai de schroefklem naar rechts (in wijzerzin) dicht. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders.

Verbind met het bijgeleverde netsnoer de ingang 220 - 240 V met een 220-240V 50/60 Hz-stopcontact.

op de Subwoofer 200 (aansluitschema

van de subwoofer

Loewe Subwoofer 200

Netsnoer

Audiolink-kabel

Loewe tv-toestel (L27xx - SL1xx)

37 -

Page 38

Nederlands

Inbedrijfstelling en instelling

Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten.

Subwoofer in-/uitschakelen

Met de netschakelaar Power (stand OFF).

schakelt u de subwoofer in (stand ON) of uit

➠ Wanneer u wilt omschakelen tussen de modi Wireless en kabelgebonden via

Audiolink, schakelt u het toestel gedurende minstens 30 seconden uit en vervolgens weer in.

Werking met Loewe tv-toestellen

Wanneer de subwoofer zoals beschreven op pagina 37 via de Audiolinkverbinding stand AUTO staat en de schakelaar Mode - 2.1/Stereo

werd aangesloten, de schakelaar Mode - ON/AUTO 7 in de

in de stand 2.1

staat, hoeft u de subwoofer niet meer afzonderlijk in- en uit te schakelen. Nadat

de subwoofer voor de eerste keer werd ingeschakeld, wordt hij altijd samen met het Loewe-tv-toestel automatisch in- en uitgeschakeld.

➠ Meld de subwoofer aan zoals beschreven in de handleiding van uw Loewe-

tv-toestel onder “Gebruik van extra apparatuur“ / “Externe apparaten“.

Automatische werking met andere audiobronnen

Wanneer er geen Audiolink-verbinding bestaat, de schakelaar Mode - ON/AUTO

in de stand AUTO staat en audio-signalen aanwezig zijn op de cinch-bus Line

IN - Right/Subw/Left

dan schakelt de subwoofer zich automatisch in. Na

10 min. zonder audiosignaal op die ingangen, wordt de subwoofer automatisch uitgeschakeld.

➠

De subwoofer kan zich automatisch inschakelen wanneer er zich stoorsignalen op de audiokabels bevinden. Bedien in dat geval de netschakelaar 5 .

➠ De subwoofer kan zich bij langere, zeer zachte passages automatisch uit-

schakelen. Verhoog in dat geval het volume.

Continumodus met andere audiobronnen

Wanneer u de subwoofer in continumodus wenst te gebruiken, zet u de schakelaar Mode - ON/AUTO netschakelaar Power

in de stand ON. Schakel de subwoofer dan met de

in of uit.

Stereo-modus

Zet de schakelaar Mode - 2.1/Stereo diosignalen alleen via de cinch-bus Line IN - Right/Left subwoofer ingebouwde basmanager leidt de baselementen van de stereosignalen dan automatisch naar het subwooferkanaal.

in de stand Stereo, wanneer u au-

voedt. De in de

2.1-Modus

Zet de schakelaar Mode - 2.1/Stereo naar de cinchbus Line IN - Right/Subw/Left

in de stand 2.1, wanneer u audiosignalen

voedt.

Wireless

Zet de schakelaar Mode - ON/AUTO draadloos met een compatibele audiobron wilt verbinden. Activeer de koppelingsmodus, zoals beschreven in de handleiding van de betreffende audio. Met een spits voorwerp (bijv. een paperclip) zet u door een korte druk op de toets in de opening

de optionele Module Wireless Audiolink in de koppelingsmodus. Wanneer het aanmelden niet geslaagd is, dient u opnieuw te proberen na het verkleinen van de afstand tussen de subwoofer en de audiobron.

in de stand ON wanneer u de subwoofer

➠ De afstand tussen subwoofer en audiobron mag niet meer dan 10m bedra-

gen in dezelfde ruimte.

➠ De draaiknoppen Crossover Frequency

sity

hebben in de modus Wireless geen functie.

, Equalizer

en Bass Inten-

Grensfrequentie instellen

Met de draaiknop Crossover Frequency frequentie voor de basweergave in te stellen tussen 50 Hz en 350 Hz, naargelang van welke luidsprekers u hebt aangesloten.

Voor Loewe Audio-systemem moet de regelaar, zoals beschreven op pagina 37, op 350 Hz worden ingesteld, aangezien de grensfrequentie in de Loeweaudiobronnen (tv-toestel) wordt ingesteld.

hebt u de mogelijkheid de grens-

Equalizer instellen

Met de draaiknop Equalizer

hebt u de mogelijkheid de laagste frequenties

(20 Hz - 50 Hz) voor de basweergave te verhogen of te verlagen.

• Wanneer de subwoofer vlak bij de hoek van de kamer staat, draait u de draaiknop

Equalizer

meer richting -3 dB.

• Wanneer de subwoofer vlak bij een wand staat, draait u de draaiknop Equalizer

meer naar de middelste stand.

• Wanneer de subwoofer vrij in de kamer staat, draait u de draaiknop Equalizer

meer richting +3 dB.

Basintensiteit

Met de regelaar Bass Intensity uw eigen voorkeur instellen.

kunt u het basisvolume van de bas volgens

- 38

Page 39

Nederlands

Technische gegevens

Loewe Subwoofer 200

Bestelnr. . 50212T/U/W Bedrijfstemperatuur [°C] 5 ... 40 Luchtvochtigheid [%] (geen condensatie) 30 ... 90 Afmetingen [B x H x D in cm] 24 x 24,5 x 26,1 Gewicht [kg] 5,2 Digitale eindtrappen 3

Principe 1-wegsbasreex, actief

Uitrusting 1x bass 160 mm Belastbaarheid subwooferkanaal 100 (sinus) / 200 Watt (max. muziek) Belastbaarheid andere kanalen 2x 50 (sinus) / 100 Watt (max. muziek) Netspanning [Volt 50/60 Hz] 220 - 240 Max. krachtontneming [Watt] 250 Nominale krachtontneming [Watt] 35 Krachtontneming in standby [Watt] < 0,5 Krachtontneming Power OFF [Watt] 0 Basintensiteit [dB] ±12 Transmissiebereik subwoofer (akoestisch) 39 Hz – 350 Hz - 3dB Transmissiebereik andere kanalen 20 Hz – 20 kHz - 3dB Luidsprekerimpedantie [Ohm] min. 4 Netschakelaar Ja Modusschakelaar 2 Geïntegr. basmanager Ja Signaaldetector Ja Line In RCA-bus 3x: Right, Subw, Left Systemlink Audiolink 26-pol D-Sub

Impressum

De Loewe Opta GmbH is een naamloze vennootschap volgens het Duitse recht met een hoofdkantoor in Kronach.

Loewe Opta GmbH Industriestraße 11, 96317 Kronach, Duitsland

Redactiedatum 04.13. 4e druk © Loewe Opta GmbH, Kronach

Alle rechten, ook die van de vertaling, voorbehouden. Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging mogelijk.

Afvalverwijdering

Doos en ander verpakkingsmateriaal

Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Wij raden u echter aan de oorspronkelijke doos en het verpakkingsmateriaal te bewaren, zodat het apparaat indien nodig optimaal beschermd getransporteerd kan worden.

Het toestel

Let op: de EU-richtlijn 2002/96/EG regelt de terugname, behandeling en verwerking van gebruikte elektronische toestellen. Oude elektronische apparaten moeten daarom gescheiden worden afgedankt. Gooi dit apparaat voor de afvalverwerking niet bij het normale huisvuil! U kunt uw oude apparaat gratis

bij gekwaliceerde verzamelplaatsen of evt. bij de vakhandel

inleveren als u een vergelijkbaar nieuw apparaat aanschaft. Zie uw plaatselijke verordeningen voor meer bijzonderheden over de inname (ook voor niet-EU-landen).

39 -

Page 40

Dansk

Hjertelig velkommen

Sikkerhed

Mange tak,

fordi De besluttede Dem for et Loewe-produkt. Vi er glade for at have fået Dem som kunde. Vi forbinder Loewe med de højeste krav til teknik, design og brugervenlighed. Dette gælder også for TV, DVD/BluRay, Audio og tilbehør. Derfor er hverken teknik eller design et mål i sig selv, men skal medvirke til at give vores kunder den bedst mulige visuelle og lydmæssige nydelse. Loewe design ligger ikke under for forbigående modeluner. Vi ved, at du har anskaffet et højkvalitetsprodukt, som du skal kunne holde ud at se på længere end bare til i morgen eller i overmorgen.

Loewe Subwoofer 200 er afstemt efter Loewe TV apparater (fra chassis L27xx/SL1xx/ SL2xx) samt Loewe højttalersystemer. Apparatet råder over en kraftig basforstærker samt en integreret stereoforstærker.

Loewe tv- apparater (fra chassis L27xx/SL1xx/SL2xx) med integreret digital multikanal audio dekoder fører lydsignalet via et Audiolink-kabel eller et Digital Audiolink-kabel til subwooferen. Loewe subwoofer 200 tændes automatisk med Loewe TV apparat.

Lydindstillinger foretages komfortabelt via menuer på Loewe TV apparat. Loewe subwoofer 200 kan også benyttes med en ekstern audiokilde (Stereo TV,

Loewe Multiroom Receiver, PC m.m.). I dette tilfælde mistes dog visse Loewe systemfordele (f.eks. automatisk tænd/sluk). Betjeningen foregår da via Deres audiokilde.

Leveringsomfang

Loewe Subwoofer 200, Best. Nr. 50212x00 / 30

• Loewe Subwoofer 200

• Netkabel

• Cable Audiolink / 3m SL / Audiolink 2.1 (kun på variant 00)

• Converter Digital Audiolink / Audiolink (kun på variant 30)

• Netværkskabel (kun på variant 30)

• Betjeningsvejledning

Sikkerhed

Læs og overhold følgende sikkerhedsanvisninger af hensyn til Deres egen sikkerhed og for at undgå unødvendige skader på apparatet:

• Dette apparat er udelukkende beregnet til gengivelse af lydsignaler.

• Sluk altid apparatet inden tilslutning eller afbrydelse af andre apparater eller

højttalere.

• Anvend ikke apparatet uden opsyn. Sluk hovedafbryder

fravær eller træk stikket ud.

Beskyt apparatet mod ...

• væde, fugt, vanddryp og -sprøjt og dug

• stød og mekaniske belastninger

• magnetiske og elektriske felter

• højere elektriske effekter end angivet

• Kulde, varme, direkte sollys og store temperatursvingninger

• støv

• ventilationshæmmende afdækning

• indgreb indvendigt i apparatet

Stil ingen væskefyldte genstande på apparatet.

Stearinlys og anden åben ild skal til enhver tid holdes væk fra apparatet for at forhindre, at der opstår brand.

Denne fjernbetjening er udelukkende beregnet til brug i hjemmet. Garantien omfatter denne bestemmelsesmæssige anvendelse.

ADVARSEL: FJERN IKKE KABINETTET FOR AT UDELUKKE FARE FOR ELEKTRISK STØD. DER ER INGEN DELE I KABINETTET, SOM KAN REPARERES AF BRUGEREN. LAD ALLE REPARATIONER UDFØRE AF LOEWE-FORHANDLEREN.

Hvis apparatet er bragt fra kulde ind i varme omgivelser, skal det stå slukket i ca. en time for at undgå mulig dannelse af kondensfugtighed. Tænd først for det, når det har nået stuetemperatur. Således undgår De alvorlige skader på komponenterne.

ved længere tids

Tilbehør

Modul Wireless Audiolink best. Nr. 71223080 Converter Digital Audiolink / Audiolink best. Nr. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 best. Nr. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 best. Nr. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 best. Nr. 71082003

- 40

Den nøjagtige produktbetegnelse ndes på typeskiltet på bund side af apparatet.

Page 41

Dansk

Pleje / Opstilling

Rengøring

Rengør kun apparatet med en let fugtet, blød og ren klud (uden kraftige rengøringsmidler).

Subwoofer 200 opstilling

Grundlæggende

• Apparatet opstilles på stabilt, plant underlag.

• Afstand mellem subwoofer og lydkilde må ikke overstige 10 m i samme rum.

• Opstil ikke apparatet i nærheden af kraftige varmekilder eller i direkte sollys.

• Ved opstilling i et skab eller en aukket reol: Efterlad ca. 10 cm afstand rundt om subwooferen, så luften uhindret kan cirkulere og der ikke opstår varme eller lydtryksophobning.

• Træk netstikket ud ved tordenvejr. Overspænding som følge af lynnedslag kann beskadige apparatet både via antenneanlægget og strømnettet.

• Også ved længere tids fravær bør netstikket være trukket ud.

• Netstikket skal være nemt tilgængeligt, så apparatet til enhver tid kan kobles fra nettet.

• Før højttaler- og netkablerne således, at de ikke bliver beskadiget. Netkablet må ikke knækkes eller lægges over skarpe kanter, ikke betrædes og ikke udsættes for kemikalier. Det sidste gælder for hele anlægget. Et netkabel med beskadiget isolering kan medføre stød og udgør en brandfare og skal ubetinget udskiftes inden fortsat brug af apparatet.

• Træk ikke i kablet men i stikproppen, når De trækker netstikket ud. Kablerne i stikket kan blive beskadigede og forårsage en kortslutning, når det sættes i igen.

• Højttalerne udsender magnetfelter, der påvirker kabinetternes omgivelser. Vi anbefaler en minimumsfstand på > 0,5m til magnetisk følsomme apparater som f.eks. CRT-tv-apparater, magnetiske datamedier osv.

Forslag til 2.1 opstillingsløsning

Front

venstre

Loewe TV apparat

Loewe

Subwoofer

200

Front højre

Subwoofer 200

Subwooferen kan placeres et valgfrit sted på gulvet. Vi anbefaler forrest i rummet så bassen kan udstråle frit til siden og nedad.

NB Lufttilførslen til subwooferens bagside må under ingen omstændigheder hindres. Sørg for tilstrækkelig afstand (> 10 cm) til gulv eller væg.

41 -

Page 42

Dansk

Tilslutning

Kabelføring Loewe TV apparat (chassis SL2xx) – Subwoofer 200 – højttaler

➠ Tv-apparatet skal være udstyret med en Digital Audiolink-bøsning.

Subwooferen kan enten tilsluttes via et netværkskabel (Cat. 5e eller højere) og Converter Digital Audiolink / Audiolink (inkluderet i leveringsomfanget til Loewe Subwoofer 200, best. nr. 50212T/U/W30), eller trådløst vha. det valgfri ekstraudstyr Module Wireless AudioLink med en kompatibel lydkilde. Hvis subwooferen tilsluttes via netværkskablet, monteres Converter Digital Au- diolink / Audiolink til den 25-polede Audiolink -bøsning Forbind bøsningen Digital Audiolink på tv-apparatet med netværkskablet med bøsningen til Converter Digital Audiolink / Audiolink.

Front

links

på subwooferen.

Converter Digital Audiolink / Audiolink

Front

rechts

Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er markeret med sort, med den sorte skrueklemme Speaker Out (tilslutningsskema se illustration nederst) og den sorte klemme på højttaler. Skru skruelukningen for den pågældende klemme på subwooferen ca. fem omgange opad mod uret. Før lederenden ind i skrueklemmen nedefra og spænd skrueklemmen til med uret. Den tråd, der ikke er markeret, forbindes med den røde klemme.

Tilslut bøsning 220 - 240 V med medfølgende netkabel 220-240 V 50/60 Hz stikdåse.

Loewe Subwoofer 200

på Subwoofer 200

på subwoofer med en

Netkabel

Netværkskabel

Loewe TV apparat (SL2xx)

- 42

Page 43

Dansk

Tilslutning

Kabelføring Loewe TV apparat (chassis L27xx/SL1xx) - Subwoofer 200 - højttaler

➠ Tv-apparatet skal være udstyret med integreret digital multikanal audiode-

koder. Hvis dette ikke er leveret fra fabrikken, henvend Dem venligst til Deres forhandler og spørg efter et passende Loewe udstyrssæt.

Subwooferen kan enten tilsluttes via et Audiolink-kabel eller forbindes trådløst via det tilvalgte Wireless-AudioLink-modul med en kompatibel lydkilde (f.eks. Loewe MediaVision 3D). Hvis subwooferen tilsluttes via Audiolink-kablet, monteres den med det 26-polede stik på tv-apparatet og på subwooferen (Bøsning Audiolink

Front

venstre

Front højre

Tilslut bøsning 220 - 240 V med medfølgende netkabel 220-240 V 50/60 Hz stikdåse.

Loewe Subwoofer 200

på Subwoofer 200

på subwoofer med en

Netkabel

Audiolink-kabel

Loewe TV apparat (L27xx - SL1xx)

43 -

Page 44

Dansk

Ibrugtagning og indstilling

Kontroller venligst at alle kabler er korrekt tilsluttet, før De starter med ibrugtagning og indstilling.

Tænde og slukke for subwoofer

Tænd subwoofer på hovedafbryder

til position ON og sluk i position OFF.

➠ Hvis du ønsker at skifte mellem funktionsmåderne trådløs og kabelforbundet

via Audiolink, skal apparatet frakobles i mindst 30 sekunder og siden tændes på ny.

Drift med Loewe TV apparater

Er subwoofer tilsluttet som beskrevet på side 43 via audiolink forbindelse,

kontakt Mode ON/AUTO 7 er i position AUTO og kontakt Mode - 2.1/

Stereo

er i position 2.1, behøver de ikke længere tænde og slukke subwoofer separat. Når subwooferen er tændt første gang, tændes og slukkes den automatisk sammen med Loewe tv’et.

➠ Tilmeld subwoofer som beskrevet i manual for Loewe TV under "Drift ekstra-

udstyr" hhv. "Eksterne apparater".

Automatisk drift med andre audiokilder

Når der ikke er oprettet Audiolink forbindelse, kontakt Mode - ON/AUTO i position AUTO og der foreligger audiosignal på cinch bøsning Line IN - Right/

Subw/Left

tændes subwoofer automatisk med Loewe TV apparat. Efter 10

min. uden audiosignal på denne bøsning slukkes subwoofer automatisk.

➠ Subwoofer kan tænde automatisk hvis der er støjsignaler på audioledningen.

Afbryd på hovedafbryder

➠ Subwoofer kan slukke ved meget lange stille passager. Øg lydstyrken.

Langvarig drift med andre audiokilder

Når subwoofer skal benyttes i længere tid stilles kontakt Mode - ON/AUTO i position ON. Benyt herefter hovedafbryder på subwoofer

til tænd og sluk.

2.1 tilstand

Stil omskifter Mode - 2.1/Stereo Cinch bøsning Line IN - Right/Subw/Left

in position 2.1 når der er audiosignal på

Wireless

Sæt afbryderen Mode - ON/AUTO ren trådløst med en kompatibel lydkilde. Aktiver koblingstilstanden som beskrevet i betjeningsvejledningen til den pågældende lydkilde Med en spids genstand (f.eks. papirclips) kan man med et kort tryk på tasten i åbningen Wireless Audiolink i koblingstilstand. Hvis tilkoblingen ikke udføres vellykket,

prøv igen og reducer afstanden mellem subwooferen og lydkilden.

i stilling ON, hvis du vil forbinde subwoofe-

det ekstra Modul

➠ Afstand mellem subwoofer og lydkilde må ikke overstige 10 m i samme rum.

➠ Drejeknapperne Crossover Frequency

sity

har ingen funktion i driftstilstand Wireless.

, Equalizer

og Bass Inten-

Indstilling af grænsefrekvens

Med drejeknappen Crossover Frequency grænsefrekvens for basgengivelse efter tilsluttede højttaler - mellem 50 Hz og 350 Hz.

For Loewe audiosystemer skal regulatoren indstilles på 350 Hz, som beskrevet på side 43, da grænsefrekvensen indstilles i Loewe-audiokilderne (tv-apparatet).

har De mulighed for at indstille

Indstilling af equalizeren

Med drejeknappen Equalizer det dybeste lydfrekvensområde (20 Hz - 50 Hz) for basgengivelsen.

• Hvis subwooferen står i nærheden af rummets hjørne, skal drejeknappen Equa-

lizer

stilles mere i retning -3 dB.

• Hvis subwooferen står i nærheden af en væg, skal drejeknappen Equalizer stå nærmere midterstillingen.

• Hvis subwooferen står frit i rummet, skal drejeknappen Equalizer mere i retning mod +3 dB.

kan De indstille en sænkning eller hævning af

stilles

Stereo tilstand

Stil omskifter Mode - 2.1/Stereo nal på cinch bøsning Line IN - Right/Left. subwoofer leder herefter stereosignalets baslyd automatisk til subwoofer-kanalen.

- 44

i position Stereo når der kun er audiosig-

Den integrerede Bassmanager i

Basstyrke

Med styringen Bass Intensity ønske.

kan De indstille Bas grundstyrken efter eget

Page 45

Dansk

Tekniske data

Loewe Subwoofer 200

Best. Nr. 50212T/U/W Driftstemperatur [°C] 5 ... 40 Luftfugtighed [%] (uden kondensering) 30 ... 90 Dimensioner [B x H x D i cm] 24 x 24,5 x 26,1 Vægt [Kg] 5,2 Digitale sluttrin 3

Princip 1-vejs basreeks aktiv

Bestykning 1x bass 160 mm Belastning subwoofer - kanal 100 (sinus) / 200 Watt (maks. musik) Belastning andre kanaler 2x 50 (sinus) / 100 Watt (maks. musik) Netspænding [Volt 50/60 Hz] 220 - 240 Maks. strømforbrug [Watt] 250 Nominelt strømforbrug [Watt] 35 Strømforbrug i Standby [Watt] < 0,5 Strømforbrug slukket [Watt] 0 Basintensitet [dB] ±12 Frekvensområde subwoofer (akustisk) 39 Hz - 350 Hz - 3 dB Frekvensområde andre kanaler 20 Hz - 20 kHz - 3dB Højttaler impedans [Ohm] min. 4 Netafbryder Ja Driftstype-kontakt 2 Integr. Bassmanager Ja Signaldetektor Ja Line In RCA-bøsning 3x: Right, Subw, Left Systemlink Audiolink 26 pol D-Sub

Kolofon

Loewe Opta GmbH er et aktieselskab i henhold til tysk lovgivning med hovedsæde i Kronach.

Loewe Opta GmbH Industriestraße 11, 96317 Kronach

Alle rettigheder forbeholdes, også for oversættelsen. Design og tekniske data kan ændres uden forudgående varsel.

Bortskaffelse

Papkasse og emballage

I overensstemmelse med gældende regler vedrørende bortskaffelse af emballage,

kan emballagen aeveres hos forhandleren til genbrug. Men vi anbefaler, at kasse

og pakkematerialer opbevares, så apparatet kan transporteres under de sikreste betingelser, hvis behovet opstår.

Enheden

Bemærk: Regler for korrekt tilbagetagelse, håndtering og videre udnyttelse af brugte elektroniske apparater er fastsat i EU-direktiv 2002/96. I overensstemmelse hermed skal brugte elektroniske apparater bortskaffes særskilt. Apparatet må ikke smides ud som almin-

deligt husholdningsaffald! Brugte apparater kan du aevere

gratis på genbrugsstationer, eller du kan indlevere det hos din forhandler i forbindelse med køb af et nyt lignende apparat. Du kan få mere information hos din kommune.

45 -

Page 46

Suomi

Tervetuliaissanat

Turvallisuus

Suurkiitos siitä,

että päätit ostaa Loewe-tuotteen. Olemme iloisia saadessamme sinut asiakkaaksemme. Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystävällisyyttä. Tämä pätee sekä TV-vastaanottimiin, DVD/Bluray-laitteisiin, audiolaitteisiin että lisävarusteisiin. Tekniikka tai muotoilu eivät sinänsä ole päätavoitteita, mutta ne auttavat meitä antamaan asiakkaillemme parhaan mahdollisen audiovisuaalisen elämyksen. Lyhytaikaiset muotisuuntaukset eivät vaikuta laitesuunnitteluumme. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa.

Loewe Subwoofer 200 on suunniteltu yhteensopivaksi Loewe-televisioiden (mallista L27xx/SL1xx alkaen) sekä Loewe-kaiutinjärjestelmien kanssa. Laitteessa on voimakas bassovahvistin ja integroitu stereovahvistin.

Loewe-televisiot (mallista L27xx/SL1xx/SL2xx alkaen), jotka on varustettu integroidulla digitaalisella monikanava-audiodekooderilla ohjaavat äänisignaalit Audiolink-kaapelin tai digitaalisen Audiolink-kaapelin kautta subwooferiin. Loewen subwooferi kytkeytyy tämän jälkeen automaattisesti päälle ja pois päältä yhdessä Loewe-television kanssa.

Ääniasetukset voit tehdä vaivattomasti Loewe-televisiosi valikoista. Voit käyttää Loewe Subwoofer 200 myös ulkoisessa äänilähteessä (stereotelevisio,

Loewe Multiroom Receiver, tietokone jne.). Tällöin et kuitenkaan voi hyödyntää Loewen järjestelmän suomia etuja (esim. kontrolloitu päälle- ja poiskytkeytyminen). Laitteistoa ohjataan tällöin äänilähteestä käsin.

Toimitukseen kuuluvat laitteet

Loewe Subwoofer 200, tilausnro 50212x00 / 30

• Loewe Subwoofer 200

• Verkkokaapeli

• Cable Audiolink / 3m SL / Audiolink 2.1 (vain at variantti 00)

• Converter Digital Audiolink / Audiolink (vain at variantti 30)

• Verkostokaapeli (vain at variantti 30)

• Käyttöohjeet

Lisätarvikkeet

Moduuli Wireless Audiolink tilausnro 71223080 Converter Digital Audiolink / Audiolink tilausnro 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 tilausnro 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 tilausnro 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 tilausnro 71082003

- 46

Turvallisuusohjeet

Laitteiston käyttöturvallisuuden takaamiseksi ja vaurioiden välttämiseksi käyttäjän tulee lukea seuraavat turvallisuusohjeet:

• Tämä laite on tarkoitettu ainoastaan äänisignaalien toistoon.

• Kytke laite ehdottomasti pois päältä ennen kuin liität siihen muita laitteita tai kaiuttimia tai irrotat niitä.

• Älä käytä laitetta ilman valvontaa. Katkaise virta virtakytkimestä pistoke irti pistorasiasta, mikäli laite on pitkään käyttämättä.

Suojaa laite seuraavilta vaikutuksilta...

• kosteus ja märkyys, sade, tippu- ja roiskevesi tai kast

• iskut ja mekaaninen rasitus

• magneettiset ja sähköiset kentät

• määritettyjä suuremmat sähköiset tehot

• kylmyys, kuumuus, suora auringonvalo ja voimakkaat lämpötilan vaihtelut

• pöly

• tuuletusta haittaavat suojukset

• laitteiston sisälle kohdistuvat toimenpiteet

Älä aseta nesteillä täytettyjä esineitä tai palavia kynttilöitä laitteen päälle.

Kynttilät ja muut avoimet liekit on aina pidettävä kaukana laitteesta tulen leviämisen estämiseksi.

Tämä laite on valmistettu ainoastaan kotitalouksien käyttöön. Takuun ehtona on näiden ohjeiden mukainen käyttö.

VAROITUS: LAITETTA EI SAA AVATA SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI. LAIT-

TEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. LAITTEEN SAA HUOLTAA

VAIN LOEWE-HUOLTOEDUSTAJA.

Jos laite tuodaan kylmästä tilasta lämpimään ympäristöön, sen tulee antaa olla sammutettuna noin tunnin ajan, jotta tiivistynyt kosteus pääsee haihtumaan. Kytke laite vasta sitten päälle, kun se on saavuttanut huoneenlämpötilan. Näin vältytään komponenttien vaurioitumiselta.

Tarkan tuotenimen löydät laitteen alapuoli olevasta tyyppikilvestä.

tai vedä

Page 47

Suomi

Hoito / Asentaminen

Puhdistus

Puhdista laite vain veteen kostutetulla, pehmeällä ja puhtaalla liinalla (älä käytä voimakkaita puhdistusaineita).

Subwoofer 200 asennus

Perusperiaatteet

• Aseta laite tukevalle, tasaiselle alustalle.

• Subwooferin ja audiolähteen etäisyys ei saa olla yli 10 m samassa huoneessa.

• Älä sijoita laitetta voimakkaiden lämmönlähteiden lähettyville, äläkä suoraan auringonvaloon.

• Asennus kaappiin tai suljetulle hyllylle: Jätä noin 10 cm tyhjää tilaa laitteen ympärille, jotta ilma pääsee kiertämään vapaasti ja jotta lämmön ja äänen aiheuttama paine ei pakkaudu.

• Vedä virtapistoke irti ukkosenilmalla. Salamaniskun aiheuttama ylijännite saattaisi vaurioittaa laitetta sekä antennin että virtaverkon kautta.

• Irrota verkkopistoke myös, jos laitetta ei ole tarkoitus käyttää pitkään aikaan.

• Virtapistokkeen on oltava helposti saatavilla, jotta laite voidaan irrottaa virtaverkosta milloin tahansa.

• Vedä ääni-, kaiutin- ja virtajohto sillä tavoin, että ne eivät voi vaurioitua. Virtajohtoa ei saa taittaa eikä vetää terävien kulmien ympäri, sitä ei saa tallata eikä asettaa alttiiksi kemikaaleille, viimeisin kielto koskee koko laitteistoa. Sellaisen virtajohdon käyttämisesta, jonka eristys on vaurioitunut, saattaa olla seurauksena sähköisku ja ne aiheuttavat myös tulipalon vaaran. Tällainen virtajohto on vaihdettava ehdottomasti ennen laitteen käytön jatkamista.

• Kun irrotat virtajohdon, vedä pistokkeen kotelosta, älä johdosta. Muutoin pistokkeessa olevat kaapelit voivat vaurioitua ja aiheuttaa oikosulun, kun pistoke työnnetään jälleen pistorasiaan.

• Kaiuttimet tuottavat magneettisen kentän, joka vaikuttaa kotelon ulkopuolellakin. On suositeltavaa jättää > 0,5 metrin vähimmäisetäisyys magneettikentille herkkiin laitteisiin kuten esim. CRT-televisioihin, magneettisiin tallentimiin jne.

Sijoitusehdotus 2.1

Etukaiutin

vasen

Loewe-televisio

Loewe

Subwoofer

200

Etukaiutin

oikea

Subwoofer 200

Subwooferi voidaan asettaa mihin tahansa kohtaan lattialle. Suosittelemme tähän tarkoitukseen huoneen etuosaa, mutta sillä tavoin, että bassot pääsevät säteilemään vapaasti sivuille ja alaspäin.

Huomio: Subwooferin takapuolella olevaa ilma-aukkoa ei saa missään nimessä tukkia. Huolehdi siitä, että lattiaan tai seinään jää riittävästi tyhjää tilaa (> 10 cm).

47 -

Page 48

Suomi

Kytkeminen

Kaapelointi Loewe-televisio (chassis SL2xx) – Subwoofer 200 – kaiutin

➠ Television on oltava varustettu liitännällä Digital Audiolink.

Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e tai korkeampi) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 200, best.nr. 50212T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink. Jos liität subwooferin verkostokaapelilla, asenna Converter Digital Audiolink/ Audiolink subwooferin 25-napaiseen liitäntään Audiolink on Digital Audiolink -liitäntä verkostokaapelilla Converter Digital Audiolink/ Audiolink liitäntään.

Etukaiutin

vasen

. Yhdistä televisi-

Converter Digital Audiolink / Audiolink

Etukaiutin

oikea

Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke tämä mustalla merkitty johdin Subwoofer 200 mustaan liitäntään Speaker Out (katso alla olevan kuvan liitäntäkaavio) sekä kaiuttimen mustaan liitäntään. Kierrä tätä varten subwooferin kyseisen liittimen ruuviliitosta vastapäivään n. 5 kierrosta. Työnnä johtimen pää ruuviliittimen sisään alhaalta päin ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.

Yhdistä subwooferin 220 - 240 V -liitäntä toimitukseen sisältyvällä verkkokaapelilla

220-240V 50/60 Hz -pistorasiaan.

Loewe Subwoofer 200

Verkkokaapeli

Verkostokaapeli

Loewe-televisio (SL2xx)

- 48

Page 49

Suomi

Kytkeminen

Kaapelointi Loewe-televisio (chassis L27xx/SL1xx) – Subwoofer 200 – kaiutin

➠ Television on oltava varustettu integroidulla digitaalisella monikanavaisella

audio-dekooderilla. Jos näin ei ole, käänny jälleenmyyjäsi puoleen ja tiedustele laitteeseesi sopivaa Loewe-lisälaitetta.

Voit liittää subwooferin yhteensopivaan audiolähteeseen (esim. Loewe Media Vision 3D) joko Audiolink-kaapelilla tai langattomasti lisävarusteena saatavan jälkikäteen asennettavan Wireless AudioLink -moduulin avulla. Jos liität ubwooferin Audiolink-kaapelilla, asenna kaapeli 25-napaisella pistokkeella Loewe-televisioon ja subwooferiin (liitäntä Audiolink

Etukaiutin

vasen

Etukaiutin

oikea

Yhdistä subwooferin 220 - 240 V -liitäntä toimitukseen sisältyvällä verkkokaapelilla

220-240V 50/60 Hz -pistorasiaan.

Loewe Subwoofer 200

Verkkokaapeli

Audiolink -kaapeli

Loewe-televisio (L27xx - SL1xx)

49 -

Page 50

Suomi

Käyttöönotto ja säätö

Varmista, että kaikki johdot on kytketty oikein, ennen kuin otat laitteiston käyttöön ja ryhdyt säätämään sitä.

Subwooferin kytkeminen päälle ja pois

Kytkemällä virtakatkaisimen Power ja asentoon OFF pois päältä.

asentoon ON kytket subwooferin päälle

➠ Jos haluat vaihtaa käyttötilojen Wireless (langaton) tai langallinen Audio-

linkin kautta välillä, kytke laite vähintään 30 sekunniksi pois päältä ja sitten

takaisin päälle.

Käyttö Loewe-televisioiden kanssa

Jos subwooferi on liitetty sivu 49 kuvatulla tavalla Audiolink -liitännän kautta

ja kytkin Mode - ON/AUTO 7 on asennossa AUTO sekä kytkin Mode - 2.1/

Stereo

on asennossa 2.1, subwooferia ei tarvitse kytkeä erikseen päälle tai pois päältä. Kun subwoofer on kytketty ensimmäisen kerran päälle, se kytkeytyy automaattisesti päälle ja pois yhdessä Loewe-television kanssa.

➠ Rekisteröi subwoofer Loewe-televisiosi käyttöohjeiden luvun "Lisälaitteiden

käyttö" tai "Ulkoiset laitteet" ohjeiden mukaisesti.

Automaattinen käyttö muiden äänilähteiden kanssa

Jos Audiolink -yhteyttä ei ole, kytkin Mode - ON/AUTO cinch-liitännöissä Line IN - Right/Subw/Left on audiosignaaleja, kytkeytyy automaattisesti päälle. Jos näissä liitännöissä ei ole audiosignaalia 10 minuuttiin, subwooferi kytkeytyy automaattisesti pois päältä.

on asennossa AUTO ja

subwooferi

➠ Subwoofer voi kytkeytyä automaattisesti päälle, jos audiojohdoissa ilmenee

häiriösignaaleja. Paina tällöin virtakatkaisijaa

➠ Subwoofer voi kytkeytyä pois päältä pidempien, erittäin hiljaisten vaiheiden

aikana. Nosta tällöin äänenvoimakkuutta.

Jatkuva käyttö muiden äänilähteiden kanssa

Jos haluat käyttää subwooferia jatkuvasti, aseta kytkin Mode - ON/AUTO asentoon ON. Kytke tämän jälkeen subwooferi päälle ja pois päältä verkkokatkaisijalla

Power.

Stereo-tila

Aseta kytkin Mode - 2.1/Stereo ainoastaan cinch-liitäntöihin Line IN - Right/Left. bassonhallinta johtaa tällöin automaattisesti stereosignaalien sisältämät bassoosuudet subwooferi-kanavaan.

asentoon Stereo, jos äänisignaaleja syötetään

Subwooferiin integroitu

2.1-tila

Aseta kytkin Mode - 2.1/Stereo cinch-liitäntöihin Line IN - Right/Subw/Left

asentoon 2.1, jos äänisignaalit syötetään

Wireless (langaton)

Aseta kytkin Mode - ON/AUTO langattomasti yhteensopivaan audiolähteeseen. Aktivoi kytkentätila kulloisenkin audiolähteen käyttöohjeessa kuvatulla tavalla. Painamalla lyhyesti aukossa olevaa painiketta terävällä esineellä (esim. paperiliitin) Wireless Audiolink kytkentätilaan. Jos rekisteröinti ei onnistu, yritä uudelleen ja

pienennä subwooferin ja audiolähteen välistä etäisyyttä.

asentoon ON, jos haluat yhdistää subwooferin

asetat valinnaisen moduulin

➠ Subwooferin ja audiolähteen etäisyys ei saa olla yli 10 m samassa huoneessa.

➠ Kiertonupeilla Crossover Frequency

ei ole toimintoa toimintatilassa Wireless.

, Equalizer

ja Bass Intensity

Rajataajuuden asetus

Crossover Frequency -säätimellä

voit säätää bassontoiston rajataajuuden 50

Hz - 350 Hz:n alueelle liitettyjen kaiuttimien mukaan. Loewe-audiojärjestelmien osalta, katso sivu 49, säädin on säädettävä 350 Hz:iin,

sillä rajataajuus asetetaan signaalilähteestä (televisio).

Taajuuskorjaimen säätäminen

Equalizer -säätimellä Hz - 50 Hz) bassoäänten toistoa varten.

• Jos subwooferi on sijoitettu huoneen nurkan läheisyyteen, aseta Equalizer

-säädin

enemmän suuntaan -3 dB.

• Jos subwooferi on sijoitettu seinän läheisyyteen, aseta Equalizer-säädin keskiasentoon.

• Jos subwooferi on sijoitettu huoneen keskelle, aseta Equalizer--säädin enemmän suuntaan +3 dB.

Bassoäänten voimakkuus

Bass Intensity -säätimellä kuutta omien mieltymysten mukaan.

voit laskea tai nostaa matalinta taajuusaluetta (20

voidaan säätää bassoäänen perusäänenvoimak-

- 50

Page 51

Suomi

Tekniset tiedot

Loewe Subwoofer 200

Tilausnro 50212T/U/W Käyttölämpötila [°C] 5 ... 40 Kosteus [%] (ei kondenssiveden muodostusta) 30 ... 90 Mitat [L x K x S cm:nä] 24 x 24,5 x 26,1 Paino [kg] 5,2 Digitaaliset pääteasteet 3

Periaate 1-tie-bassore eksi, aktiivinen

Varustus 1x basso 160 mm Kuormitettavuus subwoofer-kanava 100 (sini) / 200 wattia (maks. musiikki) Kuormitettavuus muut kanavat 2x 50 (sini) / 100 wattia (maks. musiikki) Verkkojännite [volttia 50/60 Hz] 220 - 240 Maks. ottoteho [wattia] 250 Nimellinen ottoteho [wattia] 35 Ottoteho valmiustilassa [wattia] < 0,5 Ottoteho Power OFF [wattia] 0 Basson intensiivisyys [dB] ±12 Kuuluvuusalue subwoofer (akustinen) 39 Hz – 350 Hz - 3dB Kuuluvuusalue muut kanavat 20 Hz – 20 kHz - 3dB Kaiuttimen impedanssi [ohmia] väh. 4 Virtakatkaisin Kyllä Käyttötapakytkin 2 Integr. bassonhallinta Kyllä Signaalin tunnistin Kyllä Line In RCA-liitäntä 3x: Right, Subw, Left Järjestelmälinkki Audiolink 26-nap. D-Sub

Julkaisutiedot

Loewe Opta GmbH on Saksan lainsäädännön mukainen osakeyhtiö, jonka päätoimipaikka sijaitsee Kronachissa.

Loewe Opta GmbH Industriestraße 11, D-96317 Kronach

Kaikki oikeudet, myös käännökseen, pidätetään. Ulkomuodon ja teknisten tietojen muuttuminen on mahdollista ilman etukäteen annettavaa ilmoitusta.

Käytöstä poistaminen

Pakkaustarvikkeet ja -laatikko

Pakkausmateriaalien hävittämistä koskevien kansallisten määräysten mukaisesti maksamme palkkion valtuutetuille kierrätyspisteille, jotka keräävät pakkausmateriaalit jälleenmyyjiltä. Suosittelemme kuitenkin, että säilytät alkuperäisen pakkauslaatikon ja muut pakkausmateriaalit, jotta laitteen voi tarvittaessa kuljettaa mahdollisimman turvallisesti.

Laite

Huomio: EU-direktiivissä 2002/96/EY on määritetty käytettyjen

elektroniikkalaitteiden asianmukainen takaisinotto, käsittely ja kierrätys. Vanhat elektroniset laitteet on hävitettävä erikseen. Tätä laitetta ei saa hävittää tavallisen kotitalousjätteen mukana. Laitteen voi toimittaa asianmukaiseen keräyspisteeseen ilmaista hävitystä varten tai mahdollisesti antaa uuden laitteen hankinnan yhteydessä jälleenmyyjälle. Muita tietoja palauttamisesta (myös muissa kuin EU-maissa) on saatavissa paikallisilta viranomaisilta.

51 -

Page 52

Svenska

Hjärtligt välkommen

Säkerhet

Tack så mycket

för att du har valt en Loewe-produkt. Vi gläder oss åt att du blivit kund hos oss. Med Loewe förknippar vi högsta anspråk på teknik, design och användarvänlighet. Det gäller för TV, DVD/Blue-ray, Ljud och tillbehör i likarhöggrad. Varken teknologin eller designen är ett självändamål, utan kombinationen är avsedd att förse våra kunder med bästa tänkbara upplevelse av ljud och bild. Vår design är inte påverkad av kortfristiga modetrender. Du har, när allt kommer omkring, köpt en högkvalitativ utrustning, som du inte vill tröttna att titta på i morgon eller i övermorgon.

Loewe Subwoofer 200 är avsedd för Loewe apparater (från chassi L27xx/SL1xx/ SL2xx) samt Loewe högtalarsystem. Apparaten har en kraftfull bas förstärkare samt en integrerad stereo förstärkare.

Loewe tv-apparater (från chassi L27xx/SL1xx/SL2xx) med integrerad digital erkanals ljuddekoder leder ljudsignalerna via en ljudlänk-kabel resp. digital ljudlänkkabel till subwoofern. Loewe Subwoofer 200 kopplas då automatiskt på och av tillsammans med Loewe TV apparaten.

Ljudinställningen gör du bekvämt med menyerna i Loewe TV apparat. Du kan även ansluta Loewe Subwoofer 200 till en extern ljudkälla (stereo V, Loewe

Multiroom Receiver, PC osv). Då missar du dock Loewe Systemfördelar (t.ex. kontrollerad Till-/frånkoppling). Manövreringen sker då via din ljudkälla.

Leveransomfattning

Loewe Subwoofer 200, Best. nr. 50212x00 / 30

• Loewe Subwoofer 200

• Nätkabel

• Cable Audiolink / 3m SL / Audiolink 2.1 (bara variant 00)

• Converter Digital Audiolink / Audiolink (bara variant 30)

• Nätverkskabel (bara variant 30)

• Bruksanvisning

Tillbehör

Module Wireless Audiolink Best. nr. 71223080 Converter Digital Audiolink / Audiolink Best. nr. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Best. nr. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Best. nr. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Best. nr. 71082003

För din säkerhet

För din egen säkerhet och för att undvika onödiga skador på apparaten, ombedes du att läsa och beakta följande säkerhetshänvisningar:

• Denna apparat är endast avsedd för återgivning av ljudsignaler.

• Stäng absolut av apparaten, innan du ansluter eller kopplar bort andra apparater eller högtalare.

• Lämna aldrig apparaten utan uppsikt. Stäng av nätanslutningen längre bortvaro eller dra ut stickkontakten.

Skydda apparaten mot ...

• väta, fukt, droppande och stänkande vatten, ånga

• stötar och mekaniska belastningar

• magnetiska och elektriska fält

• högre elektriska effekter än de som angivits

• kyla, hetta, direkt solljus och extrema temperaturväxlingar

• damm

• ventilationshämmande övertäckning

• ingrepp i apparatens inre

Ställ inga med vätska fyllda föremål på apparaten.

Ljus och andra öppna eldar ska alltid hållas på avstånd från apparaten för att förhindra att elden breder ut sig.

Denna apparat är endast avsedd för privat användning i hemmiljö. Garantin gäller endast denna ändamålsenliga användning.

VARNING: FÖR ATT ELEKTRISKA STÖTAR SKA UNDVIKAS ÖPPNA INTE APPARATEN. DET FINNS INGA DELAR INUTI APPARATEN, SOM KAN REPARERAS AV ANVÄNDAREN SJÄLV. REPARATIONER SKA ENDAST UTFÖRAS AV EN LOEWE ÅTERFÖRSÄLJARE.

Har apparaten yttats från en kall till en varm omgivning, låt den bli frånkopplad ca en timme på grund av att kondens kan ha bildats. Koppla först på, när den har nått rumstemperatur. Så förhindrar du allvarliga skador på komponenterna.

Det nns detaljerad produktinformation på typskylten på apparater botten sidan.

vid

- 52

Page 53

Svenska

Skötsel / Uppställning

Rengöring

Rengör endast apparaten med en fuktad, mjuk och ren trasa (utan tillsats av något kraftigt rengöringsmedel).

Uppställning av Subwoofer 200

Generellt

• Placera apparaten på en jämn och stabil yta.

• Avståndet mellan subwoofern och ljudkällan får inte överstiga 10 m i samma rum.

• Placera inte apparaten i närheten av stark värme eller i direkt solljus.

• Vid uppställning i ett skåp eller en sluten hylla: Lämna ungefär 10 cm plats runt om apparaten, så att luften kan cirkulera obehindrat och ingen värme- eller ljudtrycksstockning uppstår.

• Vid åskväder skall elkabeln dras ur. Överspänningar på grund av blixtinslag kan skada apparaten såväl över antennanläggningen som över elnätet.

• Anslutningskabeln bör även dras ur, om apparaten förblir utan uppsikt under en längre tid.

• Nätstickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från nätet när som helst.

• Förlägg Ljud-, högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas för kemikalier; sistnämnda gäller för hela anläggningen. En nätsladd med skadad isolering kan medföra en elschock och utgör en brandfara och ska därför bytas omgående innan apparaten används vidare.

• När stickkontakten dras ut, dra ej i kabeln, utan i själva stickkontakten. Ledningarna i kontakten kan skadas och förorsaka en kortslutning vid nästa inkoppling.

• Högtalarna skapar magnetiska fält, som verkar runtom höljet. Vi rekommenderar ett minsta avstånd på > 0,5m till magnetiskt känsliga apparater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv.

Förslag på 2.1 uppställningslösningar

Front

vänster

Loewe TV-apparat

Loewe

Subwoofer

200

Front

höger

Subwoofer 200

Subbashögtalaren kan ställas på valfritt ställe på golvet. Vi rekommenderar den främre delen av rummet, men så att basen kan stråla fritt på sidorna och nedåt.

Achtung: Lufttillförseln på subwooferns baksidan får under inga omständigheter hindras. Sörj för tillräckligt avstånd (> 10 cm) till golv resp. vägg.

53 -

Page 54

Svenska

Anslutning

Anslut Loewe TV-apparat (chassis SL2xx) – Subwoofer 200 – högtalare

➠ Tv-apparaten måste ha en Digital Audiolink-port.

Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e eller högre) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 200, best.nr. 50212T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink. Om du ansluter subwoofern över nätverkskabeln monterar du Converter Digital Audiolink/Audiolink i subwooferns 25-poliga port Audiolink

apparatens port Digital Audiolink med nätverkskabeln med Converter Digital Audiolink/Audiolink-porten.

Front

vänster

. Förbind tv-

Converter Digital Audiolink / Audiolink

Front

höger

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut denna svartmarkerade kabeln till den svarta skruvklämman Speaker Out slutningsschema se bild nedan) och den svarta klämman på högtalaren. Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trådänden i skruvklämman underifrån och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna.

Anslut med den medlevererade nätsladden till uttaget 220 - 240 V woofern med en 220-240V 50/60 Hz kontakt.

Loewe Subwoofer 200

på Subwoofer 200 (an-

på sub-

Nätkabel

Nätverkskabel

Loewe TV-apparat (SL2xx)

- 54

Page 55

Svenska

Anslutning

Anslut Loewe TV-apparat (chassis L27xx/SL1xx) – Subwoofer 200 – högtalare

➠ TV-apparaten måste vara utrustad med en integrerad digital erkanals-

ljuddekoder. Om en sådan inte har integrerats på fabriken, kontakta din försäljare och fråga efter en passande Loewe påbyggnadssats.

Du kan antingen ansluta subwoofern till en kompatibel ljudkälla (f.ex. Loewe MediaVision 3D) via en audiolink-kabel eller ansluta den trådlöst via modulen Wireless AudioLink som du kan komplettera med i efterhand (tillval). Om du ansluter subwoofern via audiolink-kabeln ska du montera enheten med den 26-poliga kontakten på Loewe-TV-apparaten och på subwoofern (bussning Audiolink

Front

vänster

Front

höger

Anslut med den medlevererade nätsladden till uttaget 220 - 240 V woofern med en 220-240V 50/60 Hz kontakt.

Loewe Subwoofer 200

på Subwoofer 200 (an-

på sub-

Nätkabel

Audiolink-kabel

Loewe TV-apparat (L27xx - SL1xx)

55 -

Page 56

Svenska

Idrifttagning och inställning

Innan drifttagning och inställning påbörjas, måste du förvissa dig om, att alla kablar är korrekt anslutna.

Till/frånkoppling av subbashögtalaren

Med nätströmbrytaren Power OFF från.

kopplar du subwoofern i läge ON på och läge

➠ När du vill växla mellan driftslagen Wireless (trådlöst) resp. kabelanslutet

över Audiolink stänger du av apparaten under minst 30 sekunder och startar den sedan igen.

Drift med Loewe TV apparter

Är subwoofern ansluten som det beskrivs på sidan 55 via Audiolink kopplaren i läge - ON/AUTO

Stereo

i läge 2.1 då behöver du inte längre separat slå på och av subwoofern.

är i läge AUTO och omkopplare Mode - 2.1/

Efter att du har satt på subwoofern för första gången sätts den på och stängs av tillsammans med Loewe TV-apparat.

om-

➠ Anmäl den nya subwoofern som beskrivs i bruksanvisningen för Loewe TV-

apparaten under “Drift av ytterligare apparater“ resp "externa apparater".

Automatisk drift med andra ljudkällor

När ingen anslutning nns, omkopplare Mode - ON/AUTO och ligger ljudsignalen på Cinch kontakten Line IN - Right/Subw/Left kopplar subwoofer automatiskt på. Efter ca 10 minuter utan ljud signal till detta uttag stängs automatiskt subwoofern av.

är i läge AUTO

så

➠ Subwoffern kan automatiskt kopplas på, om det föreligger en störnings-

signal på ljudledningen. För detta aktivera nätströmbrytaren

➠ Subwoofern kan automatiskt stängas av efter en längre tid med mycket svaga

passager. Öka då ljudstyrkan.

Kontinuerlig drift med andra ljudkällor

Om du önskar använda subwoofer kontinuerligt ställ omkopplaren Mode - ON/

AUTO

i läge ON. Koppla sedan subwoofern med nättrömbrytare Power 5

på eller från.

Strereo läge

Ställ omkopplaren Mode - 2.1/Stereo sparas på Cinch kontakten Line IN - Right/Left. basmanagern leder nu den i stereosignalen innehållna basdelen automatiskt vidare.

i läge Stereo, när ljudsignaler nu bara

Den i subwoofer integrerade

2.1-läge

Ställ omkopplaren Mode - 2.1/Stereo på Cinch anslutning Line IN - Right/Subw/Left

i läge 2.1, när du sparar ljudsignaler

Trådlöst

Ställ brytaren Mode - ON/AUTO trådlöst med en kompatibel ljudkälla. Aktivera kopplingsläget enligt beskrivningen i bruksanvisningen till den aktuella ljudkällan. Med ett spetsigt föremål (t.ex. kontorsklammer) justerar du med korta tryck på knappen i öppningen optimala Module Wireless Audiolink i kopplingsläge. Om inloggningen inte

lyckas ska du försöka igen och minska avståndet mellan subwoofern och ljudkällan.

i läge ON om du vill förbinda subwoofern

det

➠ Avståndet mellan subwoofern och ljudkällan får inte överstiga 10 m i samma

rum.

➠ Vridknapparna Crossover Frequency

sity

har ingen funktion i driftsättet Wireless.

, Equalizer

och Bass Inten-

Inställning av gränsfrekvens

Med vridknapp Crossover Frequency frekvensen mellan 50 Hz och 350 Hz för basåtergivningen beroende på vilka högtalare som du anslutit.

För Loewe Ljudsystem skall reglaget ställas in på 350 Hz, som det beskrivs sidan 55 då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV).

har du möjlighet att ställa in gräns-

Ställa in equalizer

Med reglaget Equalizer

kan du ställa in en sänkning eller höjning av det

lägsta frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När subwoofern är placerad i närheten av ett hörn i rummet, ska reglaget Equalizer

vara inställd närmare -3 dB.

• När subwoofern är placerad i närheten en vägg, ska vridknappen Equalizer vara inställd i mitten.

• När Subwoofern är placerad någonstans mitt i rummet, ska vridknappen Equa-

lizer

vara inställd närmare +3 dB.

Basintensitet

Med reglaget Bass Intensity högtalarna efter önskemål.

kan du göra en grundinställning av basen i

- 56

Page 57

Svenska

Tekniska data

Loewe Subwoofer 200

Best. Nr. 50212T/U/W Användningstemperatur [°C] 5 ... 40 Fukt [%] (ingen kondensation) 30 ... 90 Mått [B x H x D i cm] 24 x 24,5 x 26,1 Vikt [kg] 5,2 Digitala slutsteg 3

Princip 1 vägs basreex, aktiv

Bestyckning 1x Bas 160 mm Belastning Subwoofer-Kanal 100 (Sinus) / 200 Watt (max. Musik) Belastning övriga kanaler 2x 50 (Sinus) / 100 Watt (max. Musik) Nätspänning [Volt 50/60 Hz] 220 - 240 Max. effektförbrukning [Watt] 250 Nominell effektförbrukning [Watt] 35 Effektförbrukning vid standby [Watt] < 0,5 Effektförbrukning Power OFF [Watt] 0 Basintensitet [dB] ±12 Överföringsområde subwoofer (akustisk) 39 Hz – 350 Hz - 3dB Överföringsområde andra kanaler 20 Hz – 20 kHz - 3dB Högtalar Impedans [Ohm] min. 4 Nätbrytare Ja Funktionslägesknapp 2 Integr. Basmanager Ja Signaldetektor Ja Line In RCA-kontakt 3x: Right, Subw, Left Systemlink Audiolink 26-pol D-Sub

Impressum

Loewe Opta GmbH är ett aktiebolag enligt tysk lagstiftning med huvudkontor i Kronach.

Loewe Opta GmbH Industriestraße 11, D-96317 Kronach

Alla rättigheter, inklusive översättning, förbehålles. Ändringar avseende design och tekniska specifikationer utan föregående kungörelse är möjliga.

Avfallshantering

Pappkartong och emballage

I överensstämmelse med nationella föreskrifter avseende avfallshantering av förpackningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att du behåller originalkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt.

Apparaten

Observera : EU-direktivet 2002/96/EG reglerar korrekt återtagning, hantering och återvinning av använda elektroniska utrustningar. Gammal elektronisk utrustning måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor! Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten.

57 -

Page 58

Page 59

Page 60

Page 61

Service

Loewe Austria GmbH Parkring 12 1010 Wien, Österreich Tel +43 - 810 0810 24 Fax +43 - 1 22 88 633 - 90 E-mail: [email protected]

Audio Products Group Pty Ltd 67 O’Riordan St Alexandria NSW 2015, Australia Tel +61 - 1300 130 492 Fax +61 - 02 9578 0140 E-mail: [email protected]

Loewe Opta Benelux NV/SA Uilenbaan 84 2160 Wommelgem, België Tel +32 - 3 - 2 70 99 30 Fax +32 - 3 - 2 71 01 08 E-mail: [email protected]

Darlington Service 193 Kn. Klementina St. 1612 Soa, Bulgaria Tel +359 - 2 9556399 E-mail: [email protected]

Telion AG Rütistrasse 26 8952 Schlieren, Schweiz Tel +41 - 44 732 15 11 Fax +41 - 44 732 15 02 E-mail: [email protected]

Hadjikyriakos & Sons Ltd. 121 Prodromos Str., P.O Box 21587 1511 Nicosia, Cyprus Tel +357 - 22 87 21 11 Fax +357 - 22 66 33 91 E-mail: [email protected]

BaSys CS s.r.o. Sodomkova 1478/8 10200 Praha 10 - Hostivar,

Česká republika

Tel +420 234 706 700 Fax +420 234 706 701

E-mail: of[email protected]

Loewe Opta GmbH, Customer Care Center Industriestraße 11 96317 Kronach, Deutschland Tel +49 9261 99-500 Fax +49 9261 99-515 E-mail: [email protected]

EET Europarts Nordisk Loewe distributør Bregnerødvej 133 D 3460 Birkerød, Denmark Tel +45 - 82 19 19 Fax +45 - 82 16 09 E-mail: [email protected]

Gaplasa S.A. Conde de Torroja, 25 28022 Madrid, España Tel +34 - 917 48 29 60 Fax +34 - 913 29 16 75 E-mail: [email protected]

Loewe France SAS Rue du Dépôt, 13 Parc de l l‘Europe, BP 10010 67014 Strasbourg Cédex, France Tel +33 - 3- 88 79 72 50 Fax +33 - 3- 88 79 72 59 E-mail: [email protected]

Karevox Oy Museokatu 36 00100 Helsinki, Finland Tel +358 - 9 44 56 33

E-mail: kare@haloradio.

Loewe UK Limited 1st Floor, 237A Kensington High St London W8 6SA, UK Tel +44 - (0) 207 368 1100 Fax +44 - (0) 207 368 1101 E-mail: [email protected]

Issagogiki Emboriki Ellados S.A. 321 Mesogion Av. 152 31 Chalandri-Athens, Hellas Tel +30 - 210 672 12 00 Fax +30 - 210 674 02 04 E-mail: christina_argyropoulou@ isembel.gr

Basys Magyarorszagi KFT Tó park u.9. 2045 Törökbálint, Magyar Tel +36 - 2341 56 37 (121) Fax +36 - 23 41 51 82 E-mail: [email protected]

Galerien Und PartnerPlus King‘s Tower 28/F, 111 King Lam Street Kowloon, Hong Kong Tel +852 - 27 77 89 88 Fax +852 - 23 10 08 08 E-mail: [email protected]

Plug&Play Ltd. Bednjanska 8, 10000 Zagreb Hrvatska (Kroatia) Tel +385 1 4929 683 Fax +385 1 4929 682 E-mail: [email protected]

Loewe Italiana S.r.L. Via Monte Baldo, 14/P – 14/N 37069 Dossobuono di Villafranca di Verona Tel +39 - 045 82 51 690 Fax +39 - 045 82 51 622 E-mail: [email protected]

Clear electronic entertainment Ltd 13 Noah Mozes St. Agish Ravad Building Tel Aviv 67442, Israel Tel +972 - 3 - 6091100 Fax +972 - 3 - 6092200 E-mail: [email protected]

Navshiv Retail Pvt. Ltd. Block D, Plot No. 7 Shanti Kunj Vasant Kunj New Delhi - 110070, India Tel +91 11 47 65 55 00 Fax +91 11 47 67 67 15 E-Mail: [email protected]

MiMoRa HOLDING CO. N0 1001, Afra Tower Parsa St. Fereshteh Tehran, Iran Tel + 98 921 344 0521 E-Mail: [email protected]

Salem Agencies & Services Co. Hamad Al Haqueel Street, Rawdah, Jeddah 21413 Kingdom of Saudi Arabia Tel +966 (2) 665 4616 Fax +966 (2) 660 7864 E-mail: [email protected]

Kpartners, SIA A.Čaka iela 80 Rīga, LV-1011, Latvia Tel +3 71 - 67 29 29 59 Fax +3 71 - 67 31 05 68 E-mail: [email protected]

A Cappella Ltd. Ausros Vartu 5, Pasazo skg. 01129 Vilnius, Lithuania Tel +370 - 52 12 22 96 Fax +370 - 52 62 66 81 E-mail: [email protected]

Doneo Co. Ltd 34/36 Danny Cremona Street Hamrun, HMR1514, Malta Tel +356 - 21 - 22 53 81 Fax +356 - 21 - 23 07 35 E-mail: [email protected]

Somara S.A. 377, Rue Mustapha El Maani 20000 Casablanca, Morocco Tel +212 - 22 22 03 08 Fax +212 - 22 26 00 06 E-mail: [email protected]

Premium Consumer Electronics as Østre Kullerød 5 3241 Sandefjord, Norge Tel +47 - 33 29 30 40 Fax +47 - 33 44 60 44 E-mail: [email protected]

Audio Products Group Pty Ltd 67 O’Riordan St Alexandria NSW 2015, Australia Tel 0800 174 781 Fax +61 - 02 9578 0140 E-mail: [email protected]

Mayro Magnetics Portugal, Lda. Rua Professor Henrique de Barros Edifício Sagres, 2º. C 2685-338 Prior Velho, Portugal Tel +351 - 21 942 78 30 Fax +351 - 21 940 00 78 E-mail: [email protected]

3LOGIC Sp.z o.o.

ul. Zakopiańska 153

30-435 Kraków Tel +48 - 12 640 20 00 Fax +48 - 12 640 20 01 www.3logic.pl

Service Center Loewe Aptekarsky per.4 podjezd 5A 105005 Moscow, Russia Tel +7 - 499 940 42 32 ( ext. 454 ) Fax +7 - 495 730 78 01 E-mail: [email protected]

EET Europarts AB Nordisk Loewe distributör Box 4124 SE-131 04, Nacka, Sverige Tel +46 - 8 507 510 00 E-mail: [email protected]

Atlas Sound & Vision Pte Ltd 10 Winstedt Road #01-18 Singapore 227977 Tel +65 - 6334 9320 Fax +65 - 6339 1615 E-mail: [email protected]

BaSys SK, s.r.o. Stará Vajnorská 37/C 83104 Bratislava, Slovakia Tel + 421 2 49 10 66 18 Fax + 421 2 49 10 66 33 E-mail: [email protected]

SERVISPLUS GENEL MERKEZ ÖRNEK MAH. ATES SOK. NO:1 34704 ATASEHIR, ISTANBUL, TÜRKIYE Tel +90 - 216 315 39 00 Fax +90 - 216 315 49 50 E-mail: [email protected]

Dubai Audio Center P.O. Box 32836, Sheikh Zayed Road Dubai, UAE Tel +971 - 4 343 14 41 Fax +971 - 4 343 77 48 E-mail: [email protected]

Page 62
