Loewe L2710 Schematic

SERVICEANLEITUNG

L 2710

Service Manual. Manuel de Service. Manuale di Servizio.
Instrucciones de servicio. Service-instructies.

230-98287.010

Individual COMP 46 HD+ 100
Art.-Nr. 67439

Individual COMP 52 HD+ 100
Art.-Nr. 67440

Individual COMP 52 HD+ 100 67440

Individual COMP 46 HD+ 100 67439

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . 5

TV-Gerät öffnen . . . . . . . . . . . . . . . . . . . . . . . . 8

Demontage der Demontage der Intarsien . . . . . . . . . . 9

Demontage der Frontscheibe . . . . . . . . . . . . . . . 1

Verkabelung Individual Compose 52 HD+ 100/DR+ . . . 12

erkabelung Individual Compose 46 HD+ 100/DR+ . . . 13

V

Steckerbelegung Signal Board . . . . . . . . . . . . . . 14

Steckerbelegung Basic Board . . . . . . . . . . . . . . . 17

Service Mode Befehle . . . . . . . . . . . . . . . . . . . 18

Option Bytes T

Service Menü L2710 (LCD) . . . . . . . . . . . . . . . . . 25

TV Menü

EPG Menü

Farbtastenbelegung . . . . . . . . . . . . . . . . . . . . 39

Baugruppenübersicht . . . . . . . . . . . . . . . . . . . 41

echnische Daten Individual COMP 52 HD+ / 46 HD+ . . 42

T

Schaltbilder / Leiterplatten . . . . . . . . . . . . . . . . . 48

LOEWE-Niederlassungen &

abelle . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . . . 32

Auslandsvertretungen . . . 69

Table of Contents

Safety precautions . . . . . . . . . . . . . . . . . . . . . . 5

Opening the TV set

Removing the Trims . . . . . . . . . . . . . . . . . . . . . 9

1

Removal of the front glass . . . . . . . . . . . . . . . . . 1

Wiring diagram Individual Compose 52 HD+ 100/DR+ . . 12

iring diagram Individual Compose 46 HD+ 100/DR+ . . 13

W

Pin description Signal Board . . . . . . . . . . . . . . . 14

Pin description Basic Board . . . . . . . . . . . . . . . . 17

Service Mode commands . . . . . . . . . . . . . . . . . 18

Option Bytes table . . . . . . . . . . . . . . . . . . . . . 19

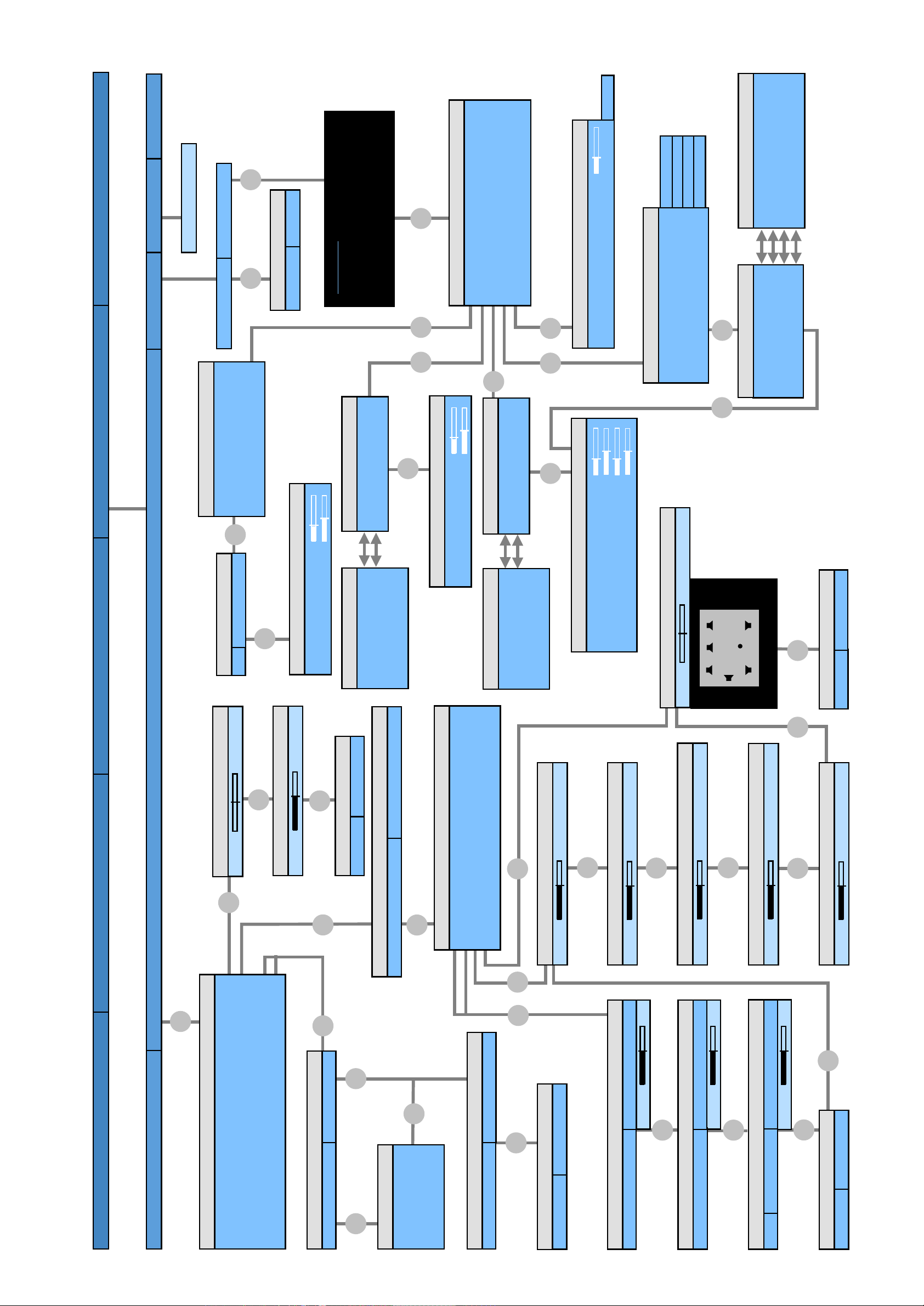

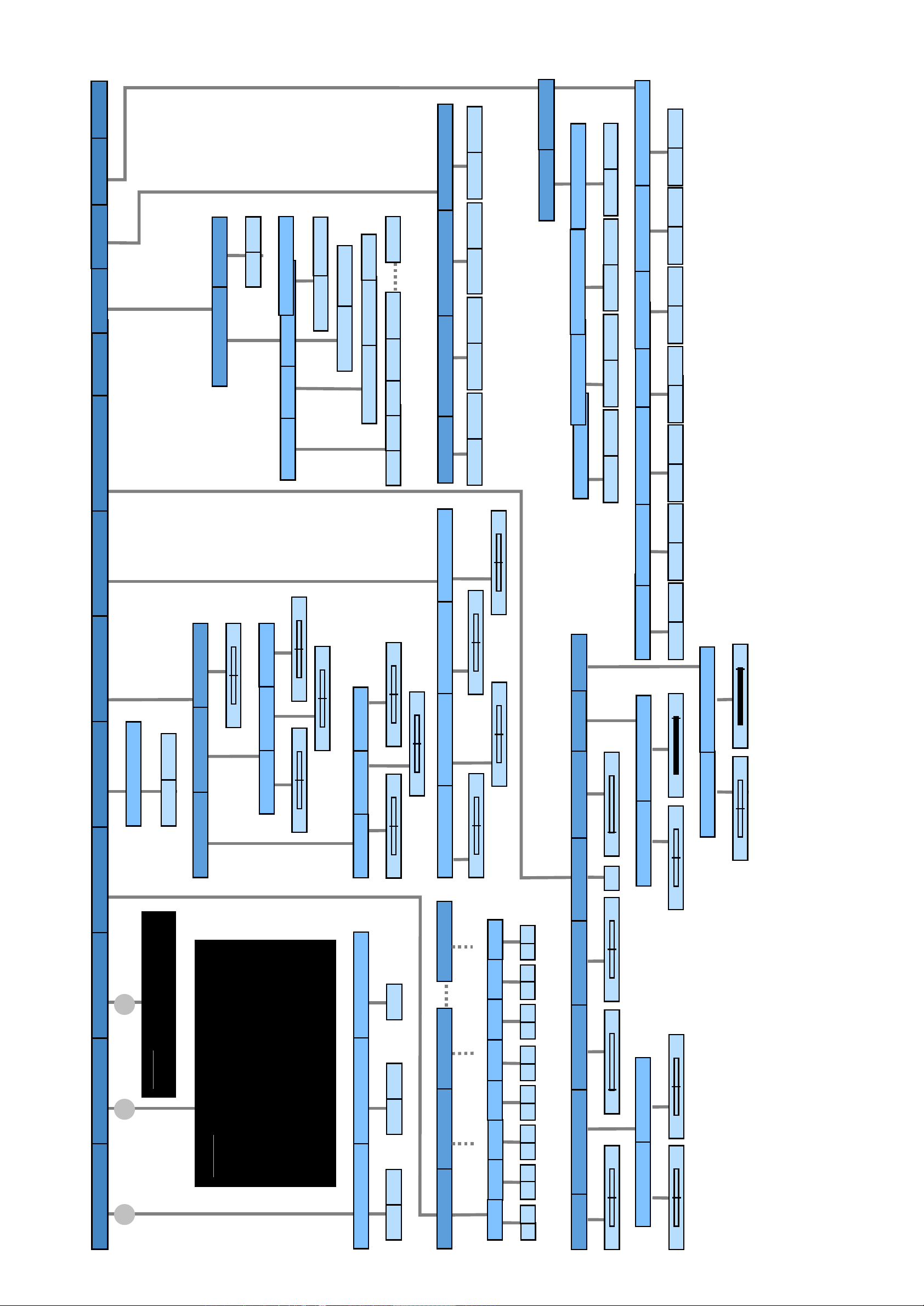

Service Menu L2710 (LCD) . . . . . . . . . . . . . . . . . 25

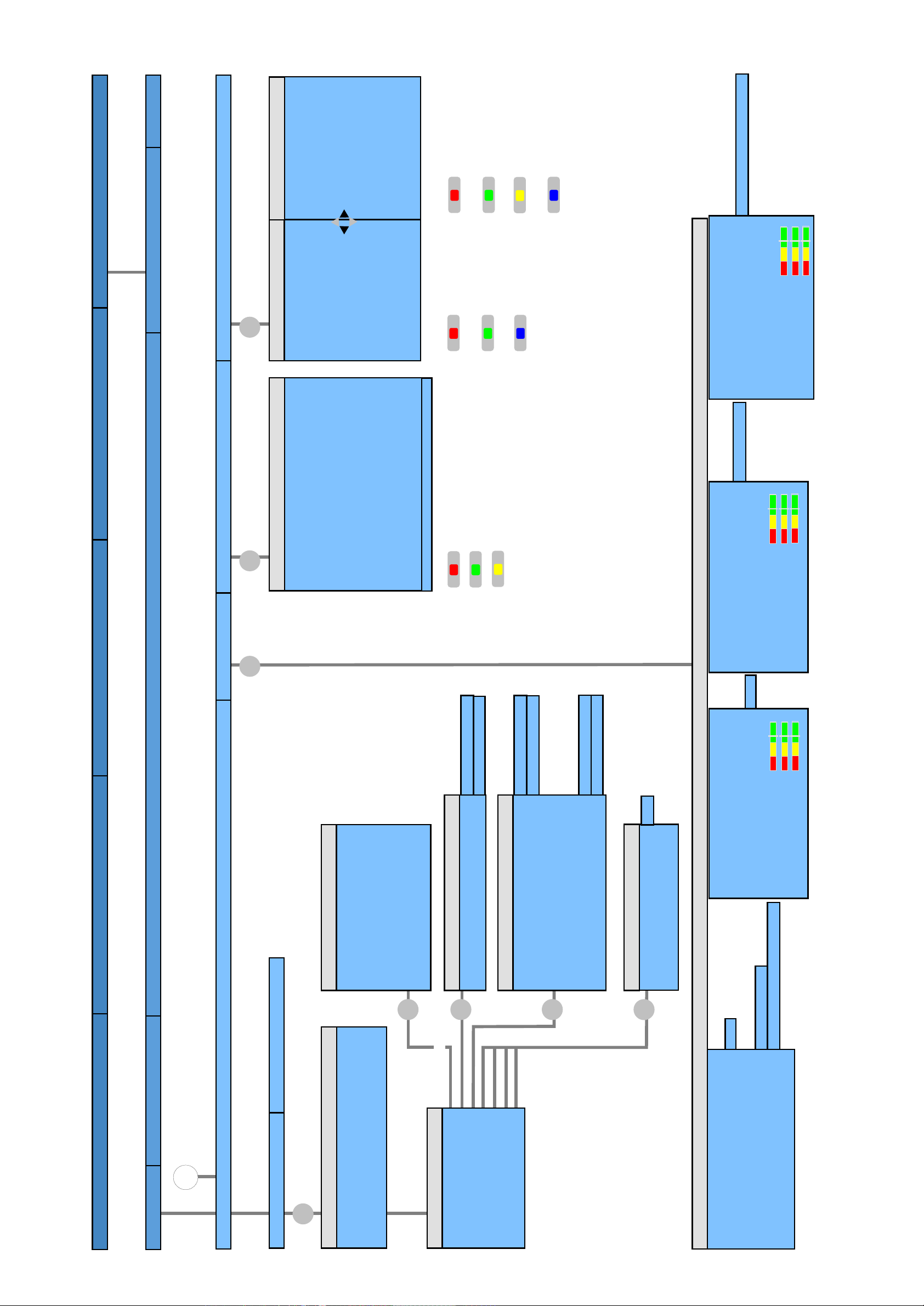

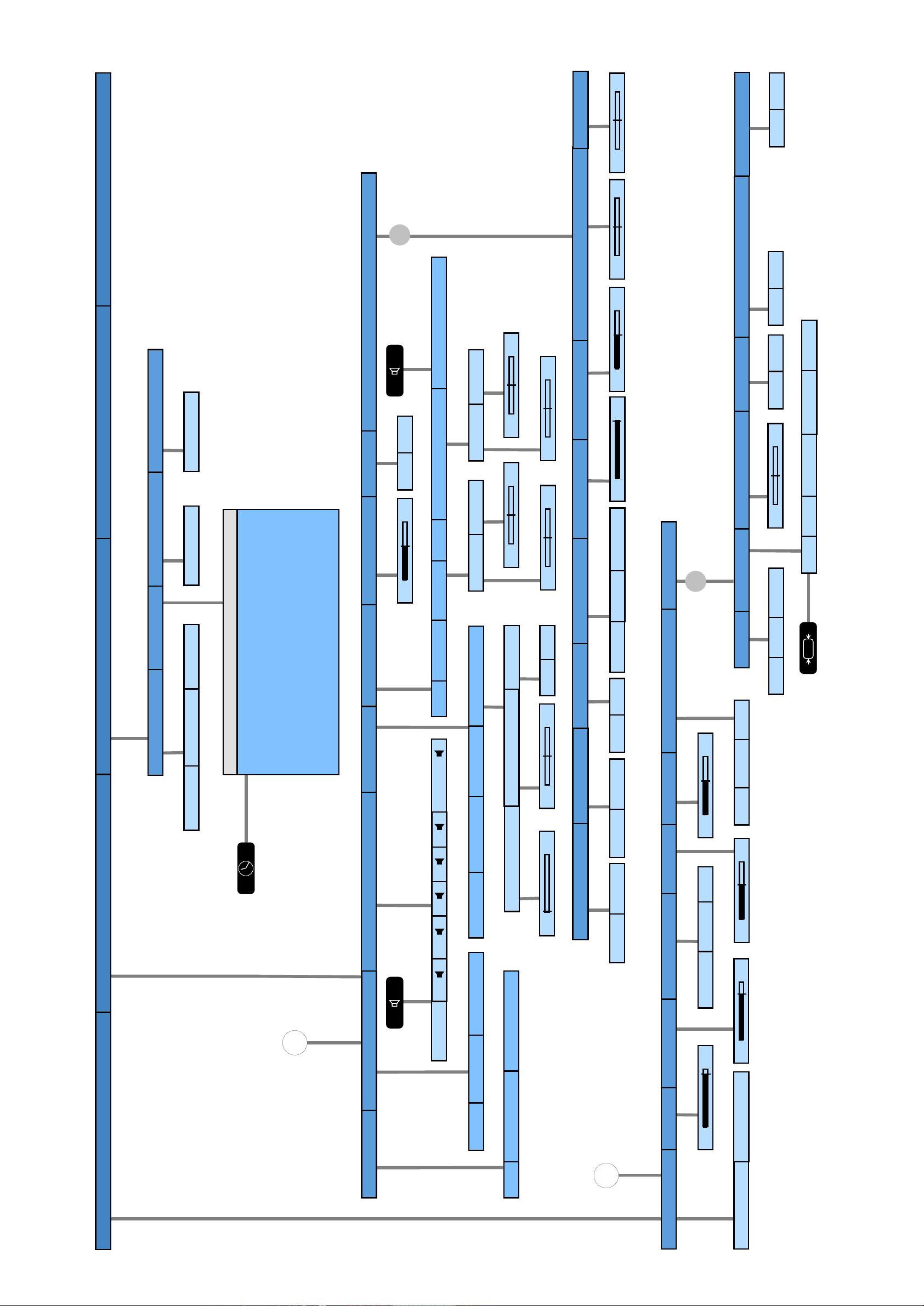

TV Menu

EPG Menu

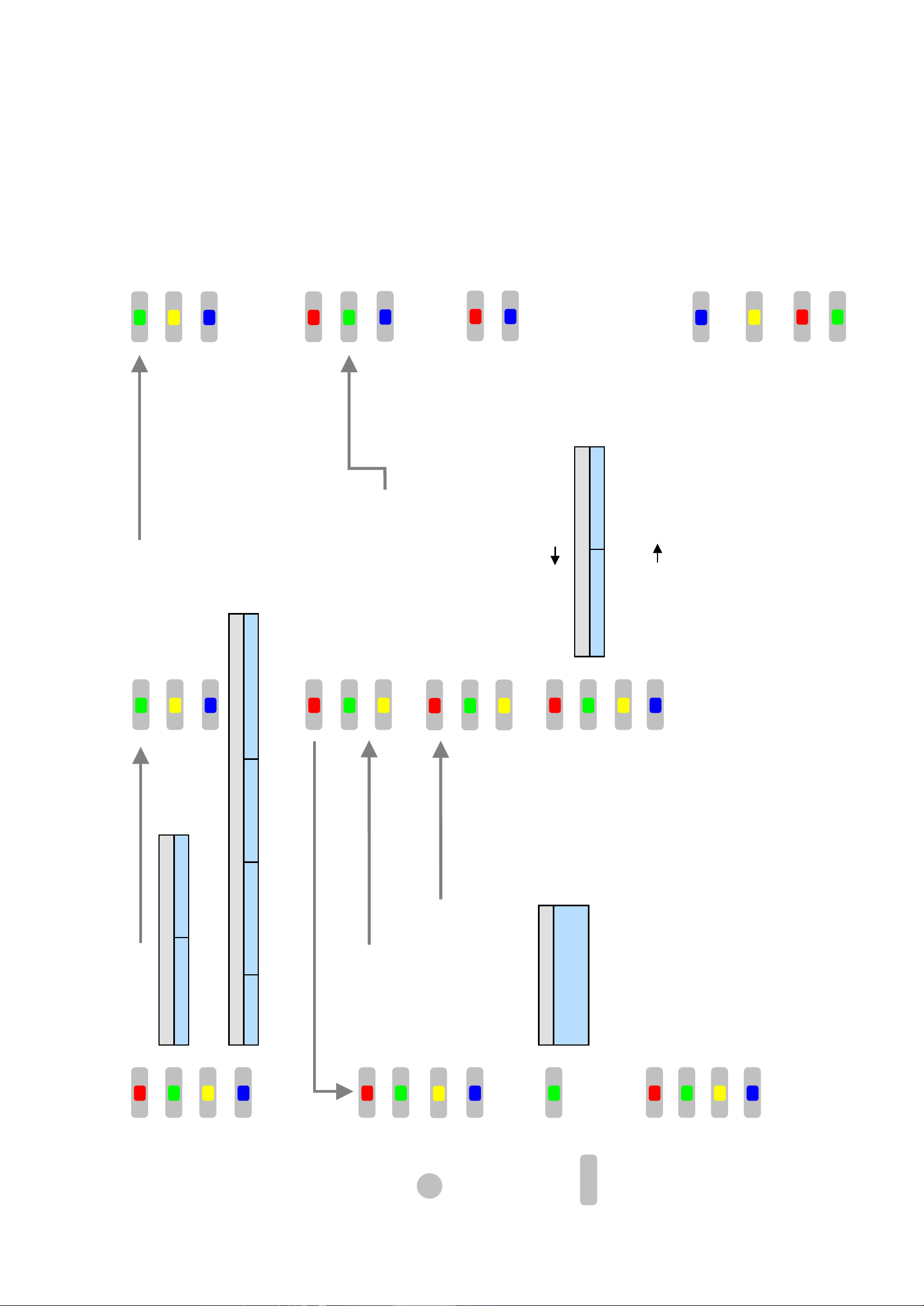

Functions of colour keys. . . . . . . . . . . . . . . . . . 40

Components chart . . . . . . . . . . . . . . . . . . . . . 41

Technical specifications
Individual COMP

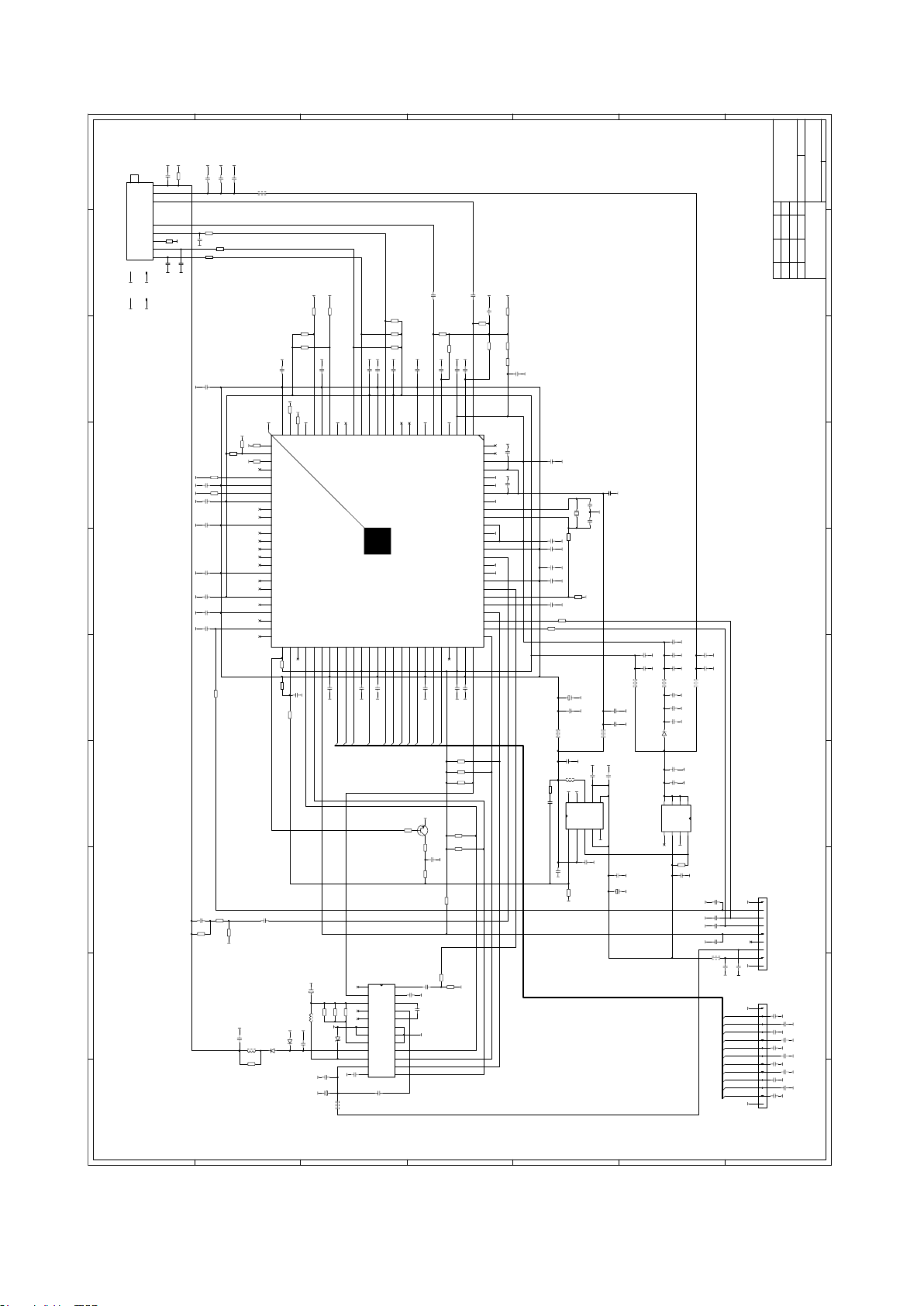

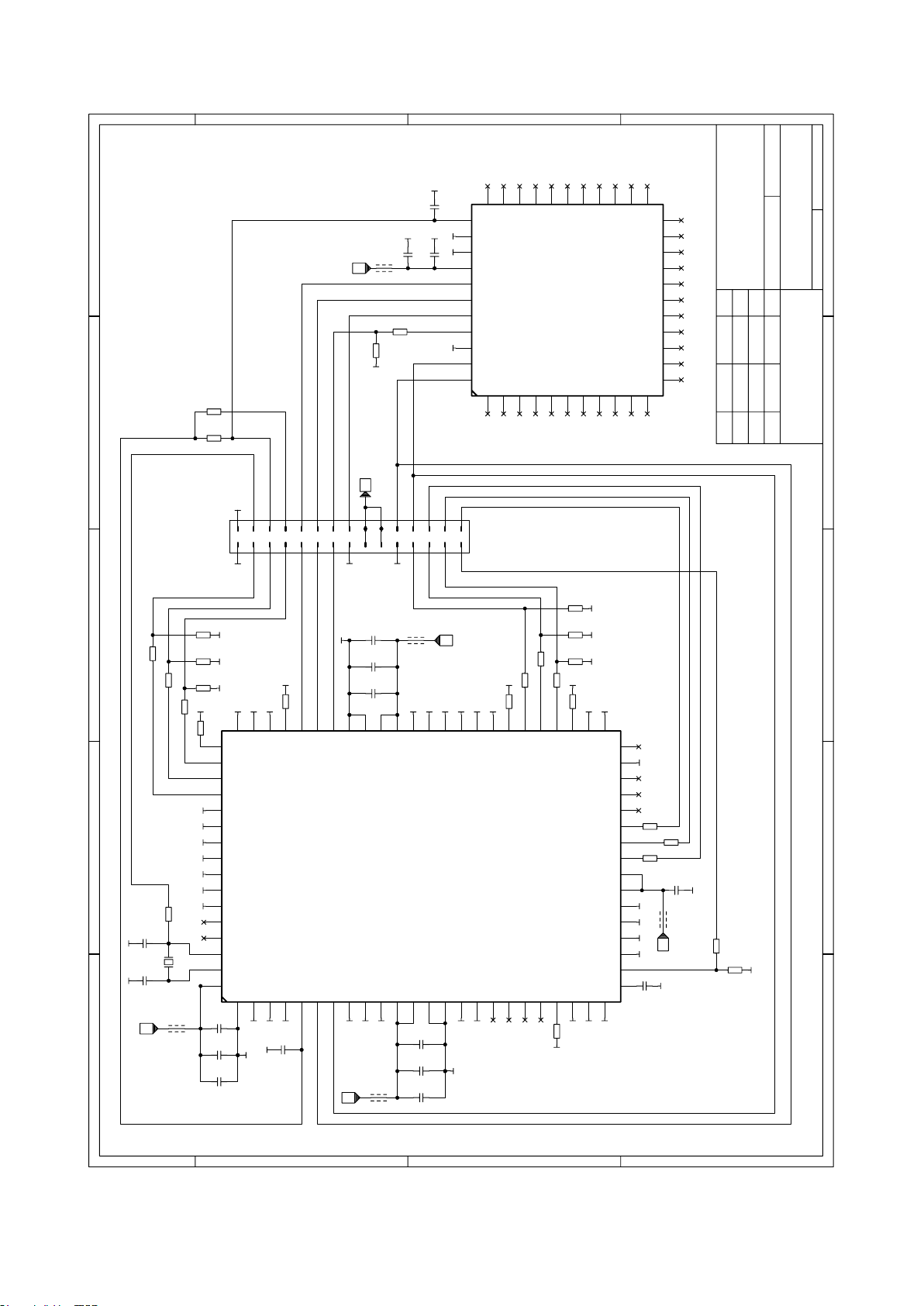

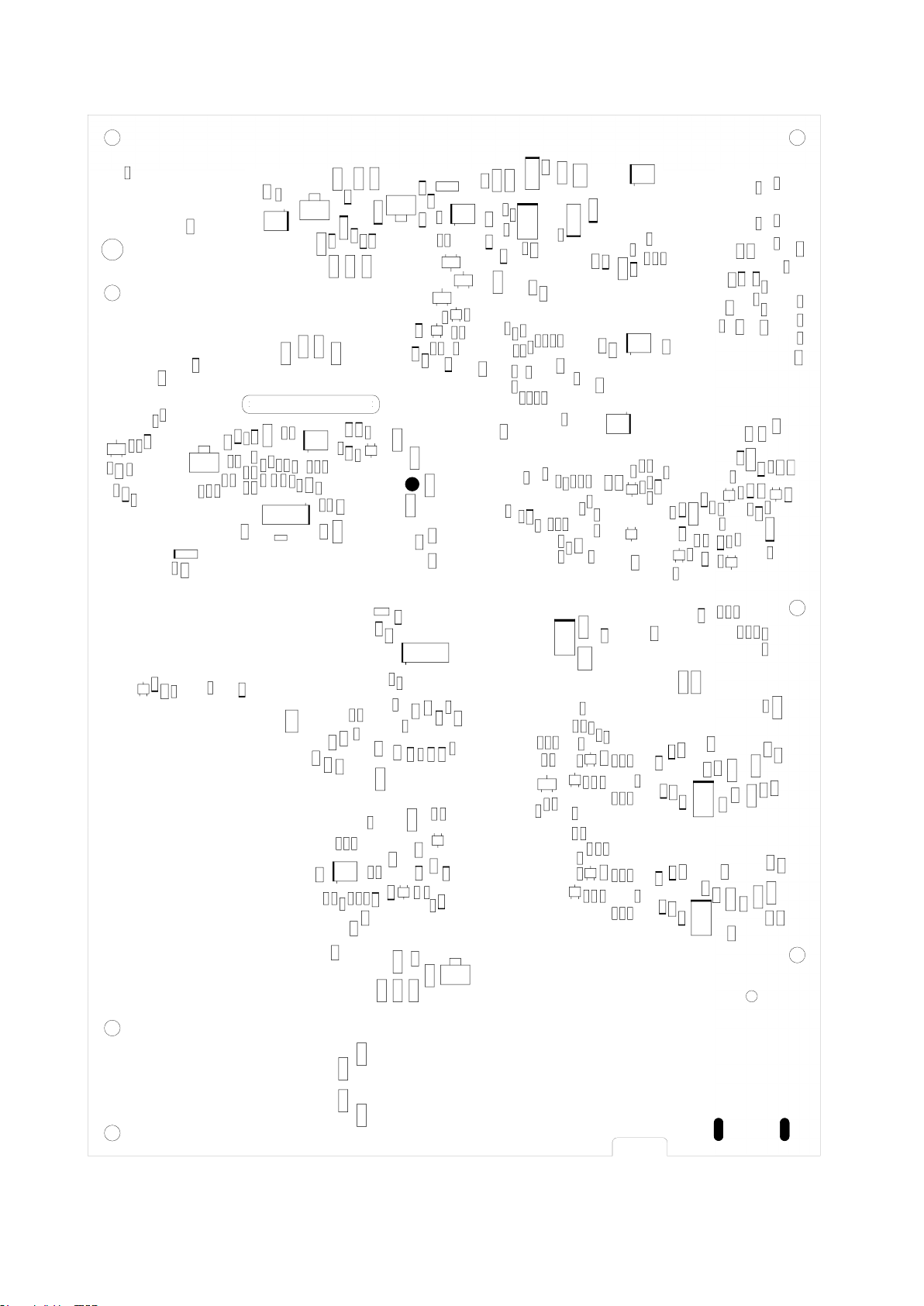

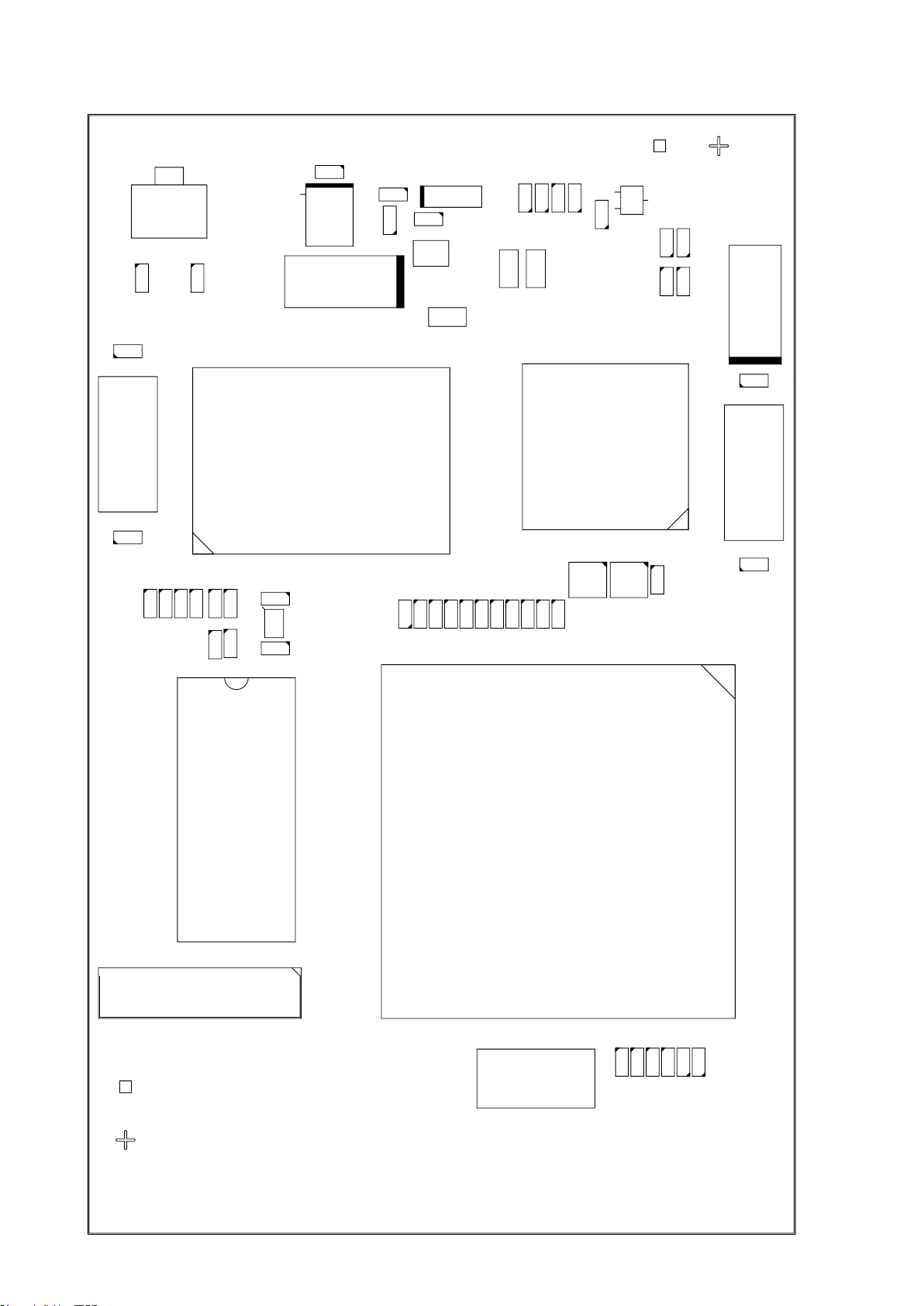

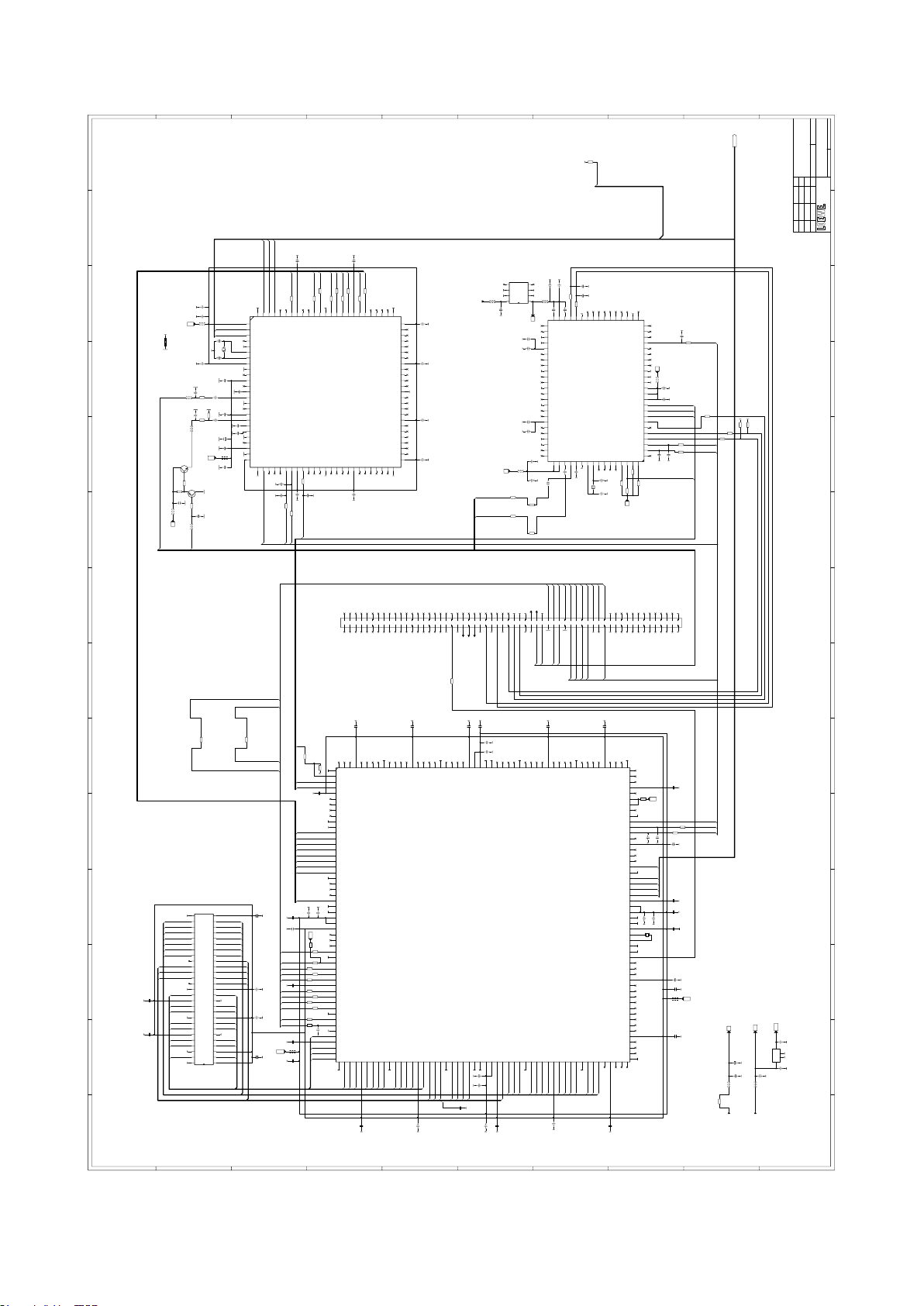

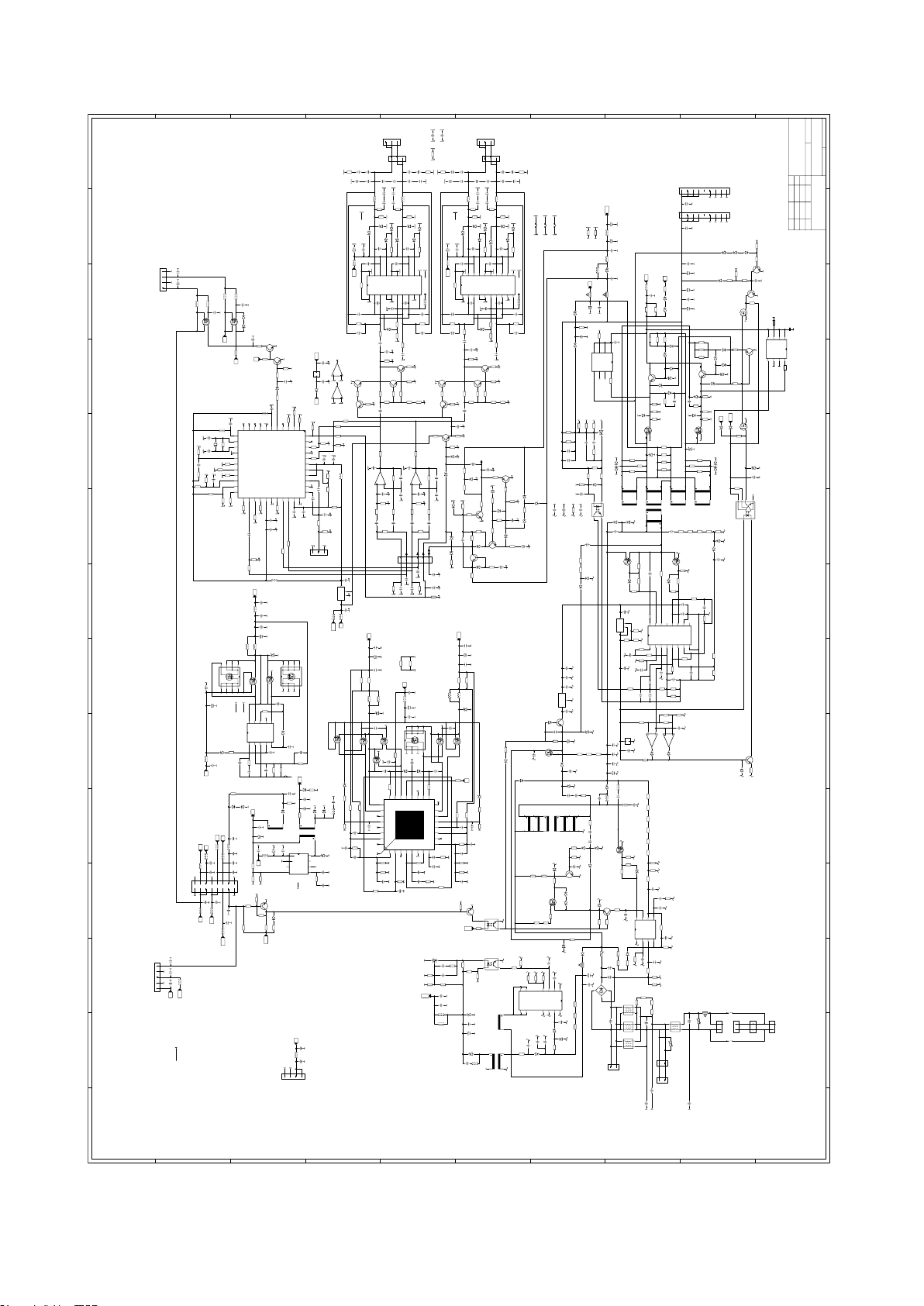

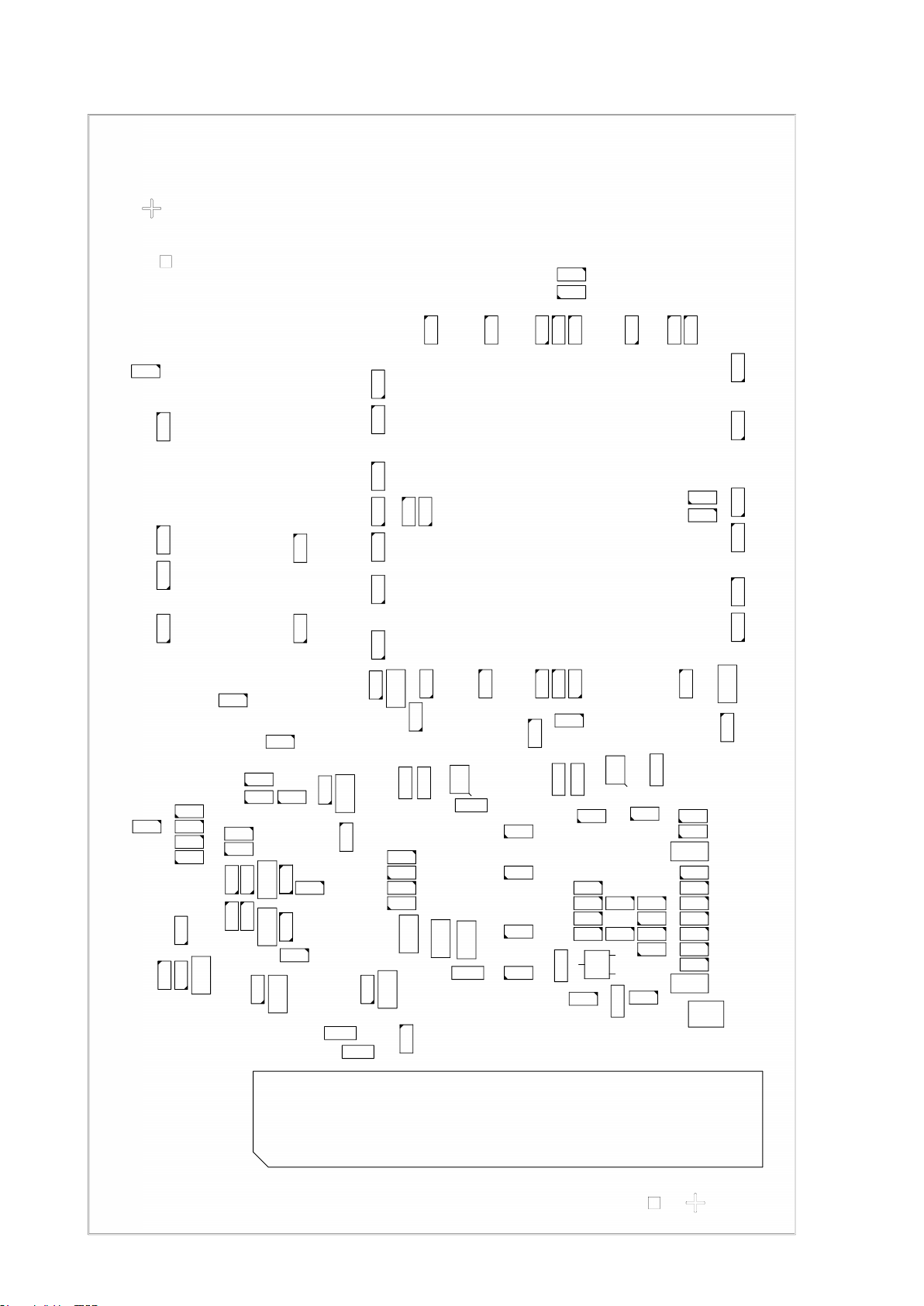

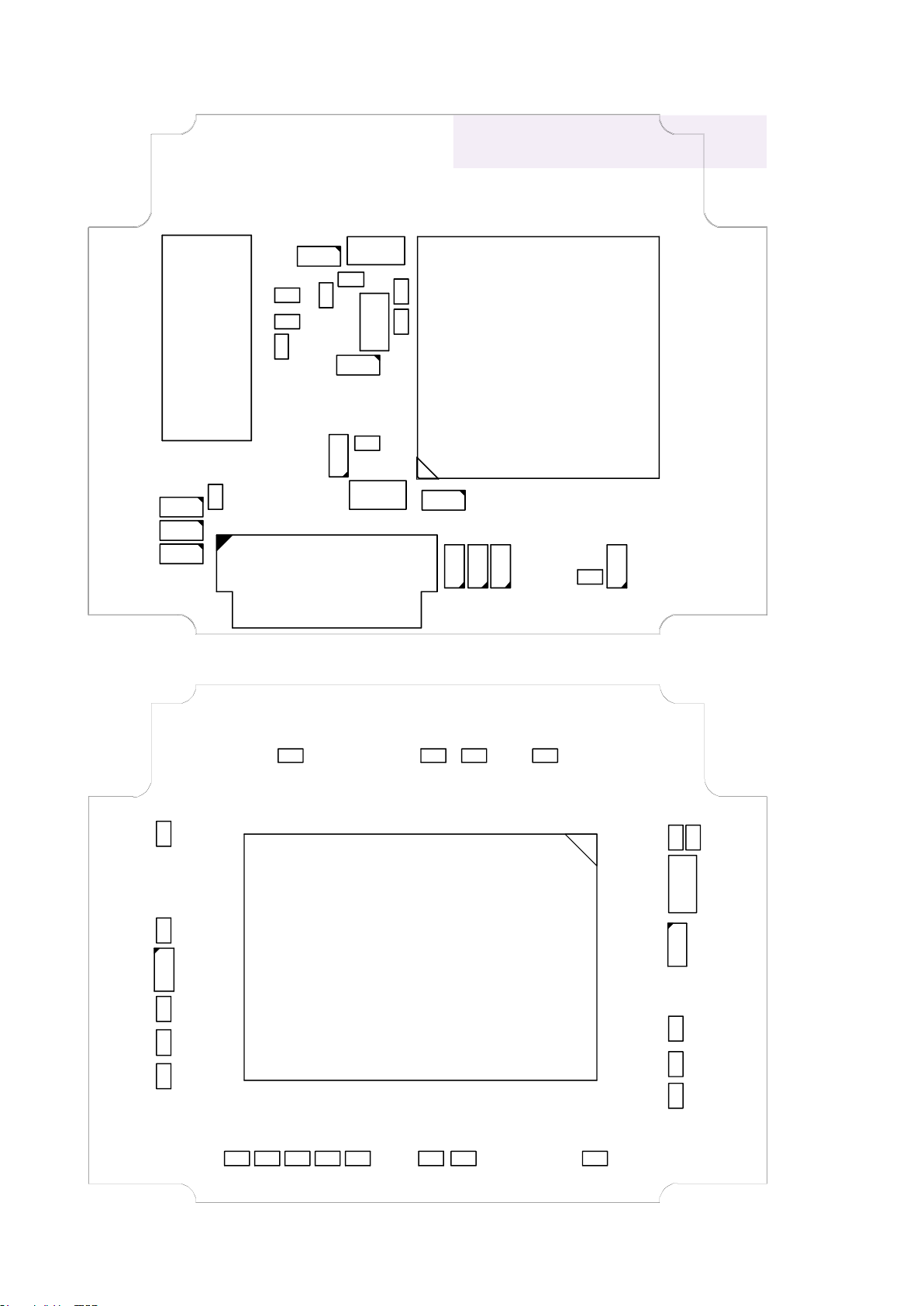

Schematics / P.C.B . . . . . . . . . . . . . . . . . . . . . 48

LOEWE establishments & foreign representations . . . 69

. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . . . . 8

1

52 HD+ / 46 HD+ . . . . . . . . . . . . . 43

2

Table des matières

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . 6

Ouverture du téléviseur . . . . . . . . . . . . . . . . . . . 8

Démontage des éléments d‘habillage . . . . . . . . . . . . 9

Démontage du vitre anti-reflet

Plan de Câblage Individual Compose 52 HD+ 100/DR+ . 12

Plan de Câblage Individual Compose 46 HD+ 100/DR+ . 13

Pin description Signal Board . . . . . . . . . . . . . . . 14

Pin description Basic Board . . . . . . . . . . . . . . . . 17

Instructions du mode service . . . . . . . . . . . . . . . 18

ableau Option Byte . . . . . . . . . . . . . . . . . . . . 19

T

Menu de Service L2710 (LCD) . . . . . . . . . . . . . . . 25

Menu TV

Menu EPG

Fonctions des boutons de couleur . . . . . . . . . . . . 40

Correspondances des modules . . . . . . . . . . . . . . 41

Caractéristiques techniques
Individual COMP

Schéma et Platine. . . . . . . . . . . . . . . . . . . . . . 48

Succursale LOEWE & représentation à l‘étranger . . . . 69

. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

52 HD+ / 46 HD+ . . . . . . . . . . . . . 44

. . . . . . . . . . . . . . . 11

Indice

Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . .6

Apertura dell‘apparecchio TV . . . . . . . . . . . . . . . . 8

Rimozione degli intarsi . . . . . . . . . . . . . . . . . . . . 9

Per togliere il vetro . . . . . . . . . . . . . . . . . . . . . 1

Schema connessioni Individual Compose 52 HD+ 100/DR+. . . 12

Schema connessioni Individual Compose 46 HD+ 100/DR+. . . 13

Pin description Signal Board . . . . . . . . . . . . . . . 14

Pin description Basic Board . . . . . . . . . . . . . . . . 17

Comandi dell modo di servizio. . . . . . . . . . . . . . . 18

abella byte delle opzioni . . . . . . . . . . . . . . . . . 19

T

Menu di servizio L2710 (LCD) . . . . . . . . . . . . . . . 25

Menu TV

Menu EPG

Funzione tasto colore . . . . . . . . . . . . . . . . . . . 40

Ordinamento dei gruppi . . . . . . . . . . . . . . . . . . 41

Dati tecnici Individual COMP

Scheme e piastre

Succursale LOEWE & rappresentanza all‘estero . . . . . 69

. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

52 HD+ / 46 HD+ . . . . . . 45

. . . . . . . . . . . . . . . . . . . . . . 48

1

3

Tabla de contenido

Normas de seguridad. . . . . . . . . . . . . . . . . . . . . 7

Apertura del televisor . . . . . . . . . . . . . . . . . . . . 8

Retirar las piezas laterales . . . . . . . . . . . . . . . . . . 9

Desmontaje de los cristal frontal . . . . . . . . . . . . . 1

Esquema de conexiones Individual Compose 52 HD+ 100/DR+ 12

Esquema de conexiones Individual Compose 46 HD+ 100/DR+ 13

Pin description Signal Board . . . . . . . . . . . . . . . 14

Pin description Basic Board . . . . . . . . . . . . . . . . 17

Comandos del modo Service . . . . . . . . . . . . . . . 18

abla de bytes de opciones . . . . . . . . . . . . . . . . 19

T

Menú de Service L2710 (LCD) . . . . . . . . . . . . . . . 25

Menú de televisión

Menú de EPG

Funciones de las teclas de color . . . . . . . . . . . . . 40

ista general de módulos . . . . . . . . . . . . . . . . . 41

V

Datos técnicos Individual COMP

Esqueme de conexiones y placas de circuito

impreso . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Delegaciones LOEWE & delegaciones en el extranjero

. . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . 38

52 HD+ / 46 HD+ . . . . 46

. 69

Inhoudsopgave

Veiligheidsmaatregelen . . . . . . . . . . . . . . . . . . . 7

Tv-toestel openen. . . . . . . . . . . . . . . . . . . . . . . 8

erwijder het inlegwerk . . . . . . . . . . . . . . . . . . . 9

V

1

Demontage van het voorzetglas . . . . . . . . . . . . . . 1

Bedradingsschema Individual Compose 52 HD+ 100/DR+ . 12

Bedradingsschema Individual Compose 46 HD+ 100/DR+ . 13

Pin description Signal Board . . . . . . . . . . . . . . . 14

Pin description Basic Board . . . . . . . . . . . . . . . . 17

Service-mode functie’s . . . . . . . . . . . . . . . . . . . 18

Option Bytes-tabel . . . . . . . . . . . . . . . . . . . . . 19

Menu Service L2710 (LCD) . . . . . . . . . . . . . . . . . 25

Menu TV

Menu EPG

Functies van de gekleurde toetsen . . . . . . . . . . . . 40

Overzicht van de modules . . . . . . . . . . . . . . . . . 41

T

Schakelschema‘s en printplaten. . . . . . . . . . . . . . 48

LOEWE-vestigingen & vertegenwoordigingen in het

buitenland . . . . . . . . . . . . . . . . . . . . . . . . . . 69

. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

echnische gegevens Individual COMP 52 HD+ / 46 HD+ 47

1

4

D

GB

Hinweis zum Schutz gegen Elektrostatik

1. Elektrostatisch gesicherte MOS-Arbeitsplätze.

Der Umgang mit gegen Elektrostatik empfindlichen Bauteilen
muß an einem elektrostatisch gesicherten MOS-Arbeitsplatz
erfolgen. Ein elektrostatisch gesicherter MOS-Arbeitsplatz
erdet über Entladungswiderstände sämtliche leitende Ma­terialien
Luftionisation entladen. Die Integration von Lötkolben und
Meßgeräten in den gesicherten MOS-Arbeitsplatz ist nur
mit Trenntrafo in jedem der verwendeten Geräte möglich.
Die Meßgeräte-Massen werden ebenfalls mit Entladungs­widerständen geerdet.

2. Gesicherte V

Zum Schutz gegen Elektrostatik werden elektrisch leitende
Kunststoffe für Verpackung und Transportmittel verwendet.
Leitende Kunststoffe gibt es als schwarze oder transparente
Schutzbeutel, Schaumstoff, Folien und als Behälter. Empfind­liche
aus der Verpackung entfernt bzw. verpackt werden.

einschließlich der Person. Nichtleiter werden durch

erpackung durch leitfähige Materialien.

Bauteile dürfen nur am gesicherten MOS-Arbeits-platz

Sicherheitshinweise/Vorschriften

1. Instandsetzungen, Änderungen und Prüfung netzbetriebe­ner elektronischer Geräte und deren Zubehör dürfen nur von
fachkundigen Personen ausgeführt werden.

2.

Es gelten die Vorschriften und Sicherheitshinweise nach VDE
0701, Teil 200, und die Vorschriften und Sicherheitshinweise
des jeweiligen Landes!

3.

VDE 0701, Teil 200, beinhaltet Vorschriften zur Instandset­zung,

Änderung und Prüfung netzbetriebener elektronischer

Geräte und deren Zubehör.

4. Vor der Auslieferung des Geräts muß eine Sichtprüfung des
Geräts und der Anschlußleitungen (und soweit vorhanden,
des Schutzleiters), und die Messung des Isolationswider­standes
200, durchgeführt werden. Der niederohmige Durchgang des
Schutzleiters ist durch Messung laut Vorschrift VDE 0701,
Teil 1, nachzuweisen.

5. Die Vorschriften des jeweiligen Landes sind zusätzlich zu be­achten.

6.

Bauteile mit dem Symbol
durch Originalteile ersetzt werden.

und des Ersatz-Ableitstromes nach VDE 0701, Teil

gekennzeichnet, dürfen nur

Note on electrostatic shielding

1. Electrostatically shielded MOS workstations

Components sensitive to electrostatic discharge must be han­dled

at workstation with electrostatic shielding. An electrostati-

cally

shielded MOS workstation is fitted with discharge resistor
which earth all conductive materials, including the technician
working there. Dielectrics are discharged by air ionisation. The
use of soldering irons and measuring equipment at shielded
workstation is only possible in conjunction with isolating trans­former

in each of the devices used. Measuring equipment

chassis are also earthed with discharge resistors.

2. Shielded packaging using conductive materials

T

o protect against electrostatic charges, electrically conductive
plastics are used for packaging and transport purposes. Con­ductive

plastics are available in the form of transparent protec-

tive

bags, foam plastic, film sheeting or containers. Sensitive
components requiring the use of protective packaging must
only be packed and unpacked at shielded workstations.

Safety warnings/regulations

1. The repair, modification and testing of mains-operated elec­tronic devices and their accessories must only be performed
by qualified persons.

2. It is necessary to follow the regulations and safety warnings
to VDE 0701, part 200, as well as the regulations and safety
warnings applicable in the country concerned.

3.

VDE 0701, Part 2, contains regulations on the repair, modifica-

tion

and testing of mains-operated electronic devices and their

accessories.

4.

Before delivery, the device and the connecting leads (includ-

ing

any protective earth conductor fitted) must undergo visual
inspection, and the insulation resistance and the equivalent
leakage current must be measured according to VDE 0701,
part 200. The low-resistance continuity of the protective earth
conductor must be verified by measurement to VDE regula­tion 0701, part 1.

5.

The regulations of the country concerned must also be ob-

served.

6.

Only genuine parts must be used for replacing components

marked with the symbol

.

5

F

I

Recommandations pour la protection con

tre les charges électrostatiques

1. Postes de travail MOS protégés électrostatiquement

La manipulation de composants sensibles aux charges élec­trostatiques
vail
vail

MOS protégé électrostatiquement met tous les matéraux
conducteurs à la masse par l’intermédiaire de résistances de
décharge, y compris la personne qui y travaille. Les noncon­ducteurs
de fers 3 souder et d’appareils de mesure dans le poste de
travail MOS protégé électrostatiquement n’est admissible que
par l’intermédiaire de transformateurs de séparation intégrés
à chacun des appareils. Les terres des appareils de mesure
sont également mises 3 la masse par l’intermédiaire de résis­tance de décharge.

2. Emballages de sécurité faits de matériaux conducteurs

Pou
posants sensibles sont emballes et transportes dans des ma­tières
tiques
noirs ou transparents, mousses, feuilles et aussi en tant que
conteneurs. Les composants sensibles ne doivent être sortis
de leu emballage conducteur ou y être emballes qu’au poste
de travail MOS électrostatiquement protégé.

doit impérativement se faire a un poste de tra-

MOS protégé électrostatiquement. Un tel poste de tra-

sont déchargés par ionisation de l’air. L’intégration

les protéger contre les charges électrostatiques, les com-

plastiques conductrices d’électricité. Les matières plas-

conductrises existent en tant que sachets de protection

Consignes et prescriptions de sécurité

1. Les remises en état, modifications et examen d’appareils
électroniques exploités sur réseau, et leurs accessoires, ne
doivent être exécutés que par des professionnels.

2.

On appliquera les prescriptions et consignes de sécurité selon
VDE 0701, partie 200, et les prescriptions et consignes de
sécurité du pays respectif!

3.

VDE 0701, partie 200, comporte des prescriptions sur la remi­se

en état, modification et examen d’appareils électroniques

exploités sur réseau, et leurs accessoires.

4.

Avant la livraison de l’appareil, il faut effectuer un examen vi­suel

de l’appareil et câbles de branchement (et si existant de
la terre), et la mesure de la résistance d’isolation et du cou­rant

de fuite de remplacement selon VDE 0701, partie 200. Le
passage de basse impédance de la terre doit être démontré
par une mesure conformément à la prescription VDE 0701,
partie 1.

5.

Les prescriptions du pays respectif doivent être également
observées.

6.

Les éléments caractérisés avec le symbole
être remplacés que par des pièces originales.

ne doivent

Nota per la protezione da scariche elettro-

statiche

1. Posti di lavoro MOS protetti elettrostaticamente

La manipolazione di componenti sensibili alle scariche elettro­statiche
da queste scariche. Un posto di lavoro MOS protetto dalle
scariche elettrostatiche convoglia a terra tutti i materiali con­duttori
Gli isolatori vengono scaricati mediante ionizzazione dell’aria.
L’integrazione di saldatoi e apparecchi di misura nel posto di
lavoro MOS protetto é possibile solo attraverso trasformatori
di separazione in ogni apparecchio usato. Anche le massa de­gli
resistente di scarica.

2.

Imballaggio protetto mediante materiali conduttori

Per proteggere le componenti dalle scariche elettrostatiche
vengono usati degli imballaggi e dei mezzi di trasporto di
materiale sintetico conduttore. Esistono imballaggi di mate­riale
trasparenti o neri, materiale schiumoso, fogli e contenitori.
Componenti sensibili devono essere tolti, risp. messi negli
imballaggi di materiale conduttore solo in un posto di lavoro
MOS protetto.

deve essere eseguita a posti di lavoro MOS protetti

compresa la persona mediante resistenze di scarica.

apparecchi di misura vengono scaricate a terra mediante

sintetico conduttore sottoforma di sacchetti di protezione

Note per la sicurezza/disposizioni

1. Riparazioni, modifiche e controlli su apparecchiature elettro­niche ed accessori collegati alla rete elettrica devono essere
eseguiti esclusivamente da personale esperto.

2.

Si applicano le disposizioni e le note per la sicurezza della
norma VDE 0701, parte 200, e quelle del Paese di installazio­ne.

3.

VDE 0701, parte 200, riporta le disposizioni per le riparazioni,
modifiche e controlli su apparecchiature elettroniche ed ac­cessori collegati alla rete elettrica.

4.

Prima della consegna, si deve effettuare un controllo visivo
dell’apparecchio e dei cavi di collegamento (anche del con­duttore

di protezione, se presente) nonchè la misurazione del-

la

resistenza di isolamento e della corrente deviata sostitutiva
secondo la norma VDE 0701, parte 200. La continuità a basso
valore ohmico del conduttore di protezione va dimostrata se­condo la norma VDE 0701, parte 1.

5.

Si devono rispettare anche le disposizioni relative in vigore nel
Paese di installazione.

6.

Componenti contrassegnati con il simbolo
sostituiti solo con ricambi originali.

devono essere

6

E

NL

Advertencia para la protección contra car-

gas electrostáticas

1. Protección contra cargas electrostáticas en puestos de
manipulación de módulos MOS

La manipulación de piezas sensibles contra cargas electros­táticas

debe realizarse en puestos de manipulación de módu-

los

MOS protegidos contra dichas cargas. Para que un pues-

to

de manipulación de módulos MOS esté protegido contra
descargas electrostáticas, todos los materiales conductores,
incluído el operario, deben conectarse a tierra mediante re­sistencias
descargarse mediante un ionizador de aire. La integración de
soldadores y aparatos de medición en los puestos de mani­pulación
formadores
deben conectarse a tierra las masas de los aparatos de medi­ción utilizando resistencias de descarga.

2. Embalaje protegido con materiales conductores

Para
materiales sintéticos conductores para el embalaje y el trans­porte.
bles
gomaespuma, películas y envases. Las piezas electrostáti­camente
mente en puestos de manipulación de módulos MOS.

de descarga. Los elementos no conductores deben

de módulos MOS sólo se puede realizar con trans-

separadores en cada aparato utilizado. También

la protección contra las cargas electrostáticas se utilizan

Los materiales sintéticos conductores están disponi-

en forma de bolsas protectoras negras o transparentes,

sensibles deben embalarse y/o desembalarse sola-

Advertencias y normas de seguridad

1. Las puestas a punto, cambios y revisiones de aparatos elec­trónicos alimentados por la red y sus accesorios, sólo deben
realizarse por personas especializadas.

2.

Son aplicables las advertencias y normas de seguridad detal­ladas

en la norma VDE 0701, apartado 200 y las correspon-

dientes de cada país.

3.

El apartado 200 de la norma VDE 0701 describe las puestas a
punto, cambios y revisiones de aparatos electrónicos alimen­tados por la red y sus accesorios.

4.

Antes de efectuar el suministro del aparato debe realizarse
una comprobación visual del mismo y de las líneas de co­nexión

(y, en su caso, de la línea protectora), así como una
medición de la resistencia de aislamiento y de la corriente
sustitutiva de escape según VDE 0701, apartado 200. Debe
verificarse la baja resistencia de la línea protectora recogida
en la norma VDE 0701, apartado 1.

5.

Se han de tener en cuenta además las normas de los países
correspondientes.

6.

Las piezas marcadas con el símbolo
lazarse por piezas originales.

sólo podrán reemp-

Aanwijzing ter bescherming tegen elektro-

statica

1. Elektrostatisch beveiligde MOS-werkplekken.

De omgang met voor elektrostatica gevoelige componen­ten

moet op een elektrostatisch beveiligde MOS-werkplek
plaatsvinden. Bij een elektrostatisch beveiligde MOS-werk­plek

worden alle geleidende materialen en de persoon zelf
via ontladingsweerstanden geaard. Niet-geleiders worden
door luchtionisatie ontladen. De integratie van soldeerbouten
en meetapparaten in de beveiligde MOSwerkplek is alleen
met een scheidingstransformator in elk van de gebruikte ap­paraten

mogelijk. De massa’s van de meetapparaten worden

eveneens met ontladingsweerstanden geaard.

2.

Veilige verpakking door geleidende materialen.

Ter bescherming tegen elektrostatica worden elektrisch ge­leidende
middelen
transparante beschermzakjes, schuimstof, folie en als contai­ner
beveiligde MOSwerkplek uit de verpakking worden gehaald
resp.worden verpakt.

kunststoffen voor de verpakking en de transport­gebruikt. Geleidende kunststoffen zijn als zwarte of

verkrijgbaar. Gevoelige componenten mogen alleen op de

Veiligheidsinstructies/voorschriften

1. Elektronische apparaten met netvoeding en hun toebehoren
mogenuitsluitend door vakkundige personen worden gerepa­reerd, gewijzigd en gecontroleerd.

2.

De voorschriften en veiligheidsinstructies volgens VDE 0701,
deel200, en de voorschriften en veiligheidsinstructies van het
desbetreffende land zijn van kracht!

3. VDE 0701, deel 200, bevat de voorschriften voor de reparatie,
dewijziging en de controle van elektronische apparaten met
netvoeding en hun toebehoren.

4.

Voordat het toestel wordt afgeleverd, moeten het toestel en de
aansluitleidingen (en voor zover aanwezig, de aarddraad) aan
een visuele controle worden onderworpen en de isolatieweer­stand

en de reserve-lekstroom conform VDE 0701, deel 200,
worden gemeten. De laagohmige doorgang van de aarddraad
moet door meting volgens voorschrift VDE 0701, deel 1, wor­den aangetoond.

5.

Tevens dienen de voorschriften van het desbetreffende land
in acht te worden genomen.

6.

Componenten die gekenmerkt zijn met het symbool
gen uitsluitend door originele reserveonderdelen worden ver­vangen.

, mo-

7

TV-Gerät öffnen

Ziehen Sie den Netzstecker!
Entfernen Sie die Anschlussleitungen vom TV-Gerät.
Lösen

und entfernen Sie, entsprechend des TV-Gerätemodells, die

auf der entsprechenden Skizze mit Pfeilen

markierten Schrauben vom Typ M4 Tx20.

Nehmen Sie, nachdem

Sie die Schrauben entfernt haben, die Rückwand vorsichtig nach hinten ab.

(Zum Einsetzen der Rückwand verfahren Sie entsprechend umgekehrt.)

Opening the TV set

Pull out the mains plug!
Remove the connecting cables from the TV set.
Loosen and remove screws (Type M4 Tx20) marked with arrows in the corresponding illustration according
to the TV model.

The back cover can be moved carefully rearwards once the screws have been removed.
(Proceed in reverse order to insert the rear panel.)

Compose 52

Compose 46

8

Demontage der Intarsien

An der rechten und linken Seite Ihres TV-Gerätes
befinden sich die austauschbaren Intarsien.
Beachten Sie zum Auswechseln dieser Teile die
entsprechenden Abbildungen.

Hinweis

Entfernen der Intarsien, Abb. 01 bis 0

3.

Sauger (Abb. 01) oben an die Intarsie ansetzen,
Abb. 02.
Intarsien mit Sauger, zunächst oben herausziehen
und anschließend nach hinten herausnehmen.

Lange und kurze Intarsien auf diese Weise
entfernen.

Einsetzen der Intarsien, Abb. 07 bis 12.
A

chten Sie darauf, dass an den langen Intarsien die
Aussparungen (Abb. 08, Pfeil) zur Geräterückwand
zeigen.

Intarsien eindrücken und Schutzfolien (bei

Holzintarsien nicht vorhanden) abziehen, Abb. 11.

Intarsien aus Holz sind ein Naturproduckt. UV-Licht
(starke Sonneneinstrahlung) kann hier zu geringen
Farbveränderungen führen.
Paaren Sie Ihre Holzintarsien am TV-Gerät
entsprechend deren Holzmaserungen.

Removing the trims

The exchangeable trims are on the right and left
hand sides of your TV set.
See the appropriate illustrations for how to change
these parts.

Note

Removing the trims, fig. 01 to 03.
Place the sucker (fi g. 01) at the top of the trim,
fi g. 02.
Pull out the trim with the sucker, fi rst at the top
and then remove from the back.

Remove the long and short trims in this way.

Inserting the trims, fig. 07 to 12.
Make sur

e that the cutouts on the long trims

(fi g. 08, arrow) are facing the back of the set.

Press in the trims and pull off the protective foils
(there are none on the horizontal trims), fi g. 11.

Wooden trims are a natural product. UV light
(exposure to strong sunlight) can cause slight
discoloration here.
Match your wooden trims to the wood grain of
your TV.

9

01

07

10

02

08

11

03

12

10

Demontage der Frontscheibe:

Abb. / Fig.

�

Compose 52

Compose 52

Die Scheibe der Individual Geräte kann einfach
nach vorne abgezogen werden. Sie wird mit
insgesamt 4 Zapfen beim Compose 46 bzw
6 Zapfen beim Compose 52 (siehe Abbildung
und Detailabbildung) am Gerät gehalten. Zum
Abnehmen der Scheibe empfiehlt es sich vorher
die seitlichen Intarsien zu entfernen (siehe
“Demontage der Intarsien”).
Achten Sie darauf die Scheibe nicht zu verkanten,
um Bruchschäden zu vermeiden.

.

Removal of the front glas:

The front glass of the Individual TV sets can
be simly pulled off to the front. It is fixed with 4
bolts at the Compose 46 respectively 6 bolts at
the Compose 52 in total (see picture and detail
picture). For easier removal of the front glass we
suggest to remove the trims on both sides (see
“Removal of the
Please take care that you pull equally on both sides
to avoid damage of the glass.

Trims”).

Montage der Frontscheibe:

Die Scheibe von vorn in die Zapfen drücken.
Achten Sie darauf die Scheibe nicht zu verkanten,
um Bruchschäden zu vermeiden.

Compose 46:
Mit einer Scheckkarte o.ä. den Kunststoffstreifen
hinter das Profil drücken (Pfeil 1).

Compose 52:
Von einer Seite beginnend die Scheibe am unteren
Rand vorsichtig nach hinten drücken, so daß die
Gummilippe hinter das Profil gedrückt wird.

Mounting of the front glas:

Push the front glass with the six bolts into the
rubber plugs on the TV.
Please take care that you pull equally on both sides
to avoid damage of the glass.

Compose 46:
Use a plastic card (credit card or similar) to push
the plastic stripe behind the aluminium profile
(Arrow 1).
Compose 52:
Start from one side (left or right) of the bottom edge
of the front glass to push the rubber band behind
the aluminium profile.

11

Verdrahtungsplan / Wiring diagram Individual Compose 52 HD+ 100 / DR+

W2052

W2051

Signalboard

89935.062

DVB-S2

89565.050

DVB-S2

89565.050

Audio AC3/DSP

89781.051

W6000

W6004

Bedieneinheit /

Operating Unit

89835.050

W1014

W1016

W1008

W1013

W1005

W1003

W1020

W2

W3

W4

W5

W1001

W1004 W1003

RS232-

Modul

89634.050

LSP-Connection-

Terminal

89915.050

Basicboard

89974.381

USB

Sub-D

Dolby Digital

W1521

Inverter

LCD-Controller

Panelkit

70086.001

Festplatte / Harddisk

32944.053

89207.001

86318.053

88247.064

88247.065

85855.075

87286.075

89188.002

89844.003

70076.001

70222.001

89611.004

70064.001

87791.004

89963.051

~230V

W1013

W1002

W1001

Basicboard

89974.389

Inverter

Netzschalter incl. Kabel

Main switch with cable

32567.051

W2050 / W4005

MPEG-Encoder

89612050

W5001

W5002

W5003

W5000

Netzfilter

Main Supress. Filter

89796.052

W1015

W1015

Buchsenplatte /

Socket PCB

70029.050

70032.001

87534.062

88782.056

88782.055

89582.003

W1401 W1301

W1030

Twin Common Interface

89905.050

W2004W2000 W2001 W2002

W2003

W2005 W2006 W2007 W2008

W

2011

W

2012

W2014 W2018

W2032

W2046

W2047

W2053

W2034

W2024

W2025

W2026

W2023W2016

W2022W2015

W

2040W2039

W2042 W2049

W2020

89914.051

89914.051

87534.061

89186.002

W2033

12

Verdrahtungsplan / Wiring diagram Individual Compose 46 HD+ 100 / DR+

W2052

W2051

Signalboard

89935.062

DVB-S2

89565.050

DVB-S2

89565.050

Audio AC3/DSP

89781.051

W6000

W6004

Bedieneinheit /

Operating Unit

89835.050

W1014

W1016

W1008

W1013

W1005

W1003

W1020

W2

W3

W4

W5

W1001

W1004 W1003

RS232-

Modul

89634.050

LSP-Connection-

Terminal

89915.050

Basicboard

89974.381

USB

Sub-D

Dolby Digital

W1521

Inverter

LCD-Controller

Panelkit

70085.001

Festplatte / Harddisk

33180.050

89207.001

86318.053

88247.064

88247.065

85855.063

87286.054

89188.002

89844.003

70076.001

70222.001

89611.004

70064.004

87791.004

89963.051

~230V

W1013

W1002

W1001

Basicboard

89974.389

Inverter

Netzschalter incl. Kabel

Main switch with cable

32567.052

W2050 / W4005

MPEG-Encoder

89612050

W5001

W5002

W5003

W5000

Netzfilter

Main Supress. Filter

89796.052

W1015

W1015

Buchsenplatte /

Socket PCB

70029.050

70032.003

87534.062

88782.056

88782.055

89582.003

W1401 W1301

W1030

Twin Common Interface

89905.050

W2004W2000 W2001 W2002

W2003

W2005 W2006 W2007 W2008

W

2011

W

2012

W2014 W2018

W2032

W2046

W2047

W2053

W2034

W2024

W2025

W2026

W2023W2016

W2022W2015

W

2040W2039

W2042 W2049

W2020

89914.053

89914.053

87534.061

89186.002

W2033

W13

W12

LSP-Adaption

89942.050

W13

W12

LSP-Adaption

89942.050

88247.053

88247.062

13

Steckerbelegung / Pin description Signalboard

W2013 3,3V - keine Taste / no key

1 GND 2,7V - M
2 Taster Ortsbedienung / local keys 1,8V - +
3

OPC - 0-3,3V

0,9V - -

4

UEB -

normal 3,3V, aktiv/active 0V

0V - R

5

LED grün / green -

aus / off 5V, an / on 0V

6

LED rot / red -

aus / off 5V, an / on 0V

7 RSIG
8 5V (U5SB)

wenn Taste von FB gedrückt ist

W2018 if key of RC is pressed

1 RxD_D
2 TxD_D
3

Connect_D -

Drehfuß gesteckt / rotation stand connected 0V, nicht gesteckt / not connectedt 5V

4 Bootload
5 RxD_DS
6 TxD_DS
7 RC5_D
8 TXD_UART

9 RXD_UART
10 5V (U5SB)
11 GND
12 GND

Drehfuss dreht/ rotation stand turns

13 12V
14 12V

W2019

1 GND

2 SPDIF

3 SCL_(5)_33

4 SDA_(5)_33

5

MUTE_SPK -

Muting - H

Drehfuss dreht/ rotation stand turns

6

MUTE_ALL -

Mutin - H

W2023

1 GND

2 Center IN

3 GND

4 SPDIF Out

5 GND

6 n.c.

SPDIF Signal

7 GND

8 n.c.

9 GND
10 n.c.

W2029

(nur / only Compose)

1 Lüfter / Fan

2 GND

Beispiel I2C / example I2C

14

Steckerbelegung / Pin description Signalboard

W2024 W2052

1 GND 1 GND

2 Audio AVS_IN_R 2 GND

3 GND 3 -5V

4 Audio AVS_IN_L 4 5V

5 GND 5 7V

6 Y AVS 6 5V

7 GND 7 GND

8 C AVS 8 3,3V

9 GND 9 12V
10 Kopfhörer / Headphone R 10 3,3V
11 Kopfhörer / Headphone L 11 24V

12 5V (U5SB)

W2025 13 33V

1 GND 14

Basicboard -

ein / on 0V, aus / off 5V

2 Audio Out links / left 15 GND

3 GND 16 GND

4 Audio Out Center

5 GND

6 Audio Out rechts / right

7 GND

8 Audio Out Subwoofer

9 GND
10 Audio Out Surround links / left
11 GND
12 Audio Out Surround rechts /right
13 12V geschalten / 12V switched
14 RC5/6

W2030

(nur mit externen CI / with external CI only)

1 GND

2 5V

3 GND

4 SCL_(3)_33

5 SDA_(3)_33

W2031

1 GND

2 n.c.

3

Backlight -

ein / on High(3-5V), aus / off Low(0V)

4

Backlight Dimmung / Backlight dimming -

0-3V

5

Backlight Dimmung / Backlight dimming -

PWM

W2032

1 GND

2 SATA_TX+

3 SATA_TX-

4 GND

5 SATA_RX-

6 SATA_RX+

7 GND

15

Steckerbelegung / Pin description Signalboard

W2060

1 LVDS P2_TX3+ 26 n.c.

2 LVDS P2_TX3- 27 n.c.

3 GND 28 n.c.

4 LVDS P2_TXCLK+ 29 n.c.

5 LVDS P2_TXCLK- 30 n.c.

6 GND 31 n.c.

7 LVDS P2_TX2+ 32 n.c.

8 LVDS P2_TX2- 33 n.c.

9 GND 34 n.c.
10 LVDS P2_TX1+ 35 n.c.
11 LVDS P2_TX1- 36 n.c.
12 GND 37 GND
13 LVDS P2_TX0+ 38 LVDS P1_TX3+
14 LVDS P2_TX0- 39 LVDS P1_TX3­15 GND 40 GND
16 GND 41 LVDS P1_TXCLK+
17 GND 42 LVDS P1_TXCLK­18 GND 43 GND
19 GND 44 LVDS P1_TX2+
20 GND 45 LVDS P1_TX2­21 12V 46 GND
22 12V 47 LVDS P1_TX1+
23 12V 48 LVDS P1_TX1­24 12V 49 GND
25 12V 50 LVDS P1_TX0+

51 LVDS P1_TX0-

Beispiel für LVDS-Signal

Example for LVDS signal

W2061

1

LED weis / white -

aus / off 0V, an / on 5V

2

LED grün / green -

aus / off 0V, an / on 5V

3

LED rot / red -

aus / off 0V, an / on 5V

W2400

USB

16

Steckerbelegung / Pin description Basicboard

W1001

Netzspannung vom Schalter / Main power from switch
Individual Compose 46 - nur auf 2. Basicboard / only at second Basicboard

W1002

Individual 32 Sel./ Individual Compose 40 - Netzspannung zum Schalter / Main power to switch
Individual Compose 46 - Netzspannung zum 1. Basicboard / Main power to first Basicboard

W1004 W1007

(Individual Compose 46 nur auf 1. Basicboard) (Individual Compose 46 nur auf 1. Basicboard)

(Individual Compose 46 at first basicboard only) (Individual Compose 46 at first basicboard only)

Lautsprecher links / Loudspeaker left Lautsprecher rechts / Loudspeaker right

W1008

(Individual Compose 46 nur auf 1. Basicboard)

(Individual Compose 46 at first basicboard only)

1 GND

2 SPDIF

3 SCL_(5)_33

4 SDA_(5)_33

5

MUTE_SPK -

Muting - H

6

MUTE_ALL -

Mutin - H

W1013 W1015

1 24V

(nur Individual Compose 46)

2 24V (Individual Compose 46 only)

3 24V 1 GND

4 24V 2 12V

5 n.c. 3 GND

6 GND 4 5V (U5SB)

7 GND 5 GND

8 GND 6

on / off -

ein / on 0V, aus / off 5V

9 GND 7 GND

W1014 W1016

(Individual Compose 46 nur auf 1. Basicboard) (Individual Compose 46 nur auf 1. Basicboard)

(Individual Compose 46 at first basicboard only) (Individual Compose 46 at first basicboard only)

1 GND 1 12V

2 GND 2 GND

3 -5V 3 GND

4 5V 4 5V

5 7V

6 5V

7 GND

8 3,3V

9 12V
10 3,3V
11 24V
12 5V (U5SB)
13 33V
14

Basicboard -

ein / on 0V, aus / off 5V

15 GND
16 GND

17

Abgleich der angewählten Funktionen

Alignment of the function called

Réglage de la fonction selectionée

Regolazione della funzione selezionata

Comprobación de las funciones seleccionadas

Geselecteerde funties afstemmen

Service-Mode AUS/Off/Arrêt/Spento/Apagado/Uit
Zurück in den TV-Betrieb
Return to TV operation mode
Retour au mode TV
Ritorna su TV
Vuelta al funcionamento como televisor
Terug naar TV-weergave

Auswahl der Abgleichfunktionen
Calling of the alignment functions
Selection des fontions de réglage
Selezione delle funzioni di taratura
Selección de las funciones de ajuste
Afstemmingsfunties kiezen

Abgleichwert abspeichern

Storing of alignment value in memory

Memorisation de la valeur reglée

Memorizzazione dei valori di taratura

Memorización del valor de ajuste

Afstemmingswaarde opslaan

Einschalten TV-Service-Mode *)

Switching to TV Service mode *)

Enclenchement du mode Service TV *)

Inserimento modi di servizio TV *)

Modo SERVICE de encendido del televisor *)

TV service mode inschakelen *)

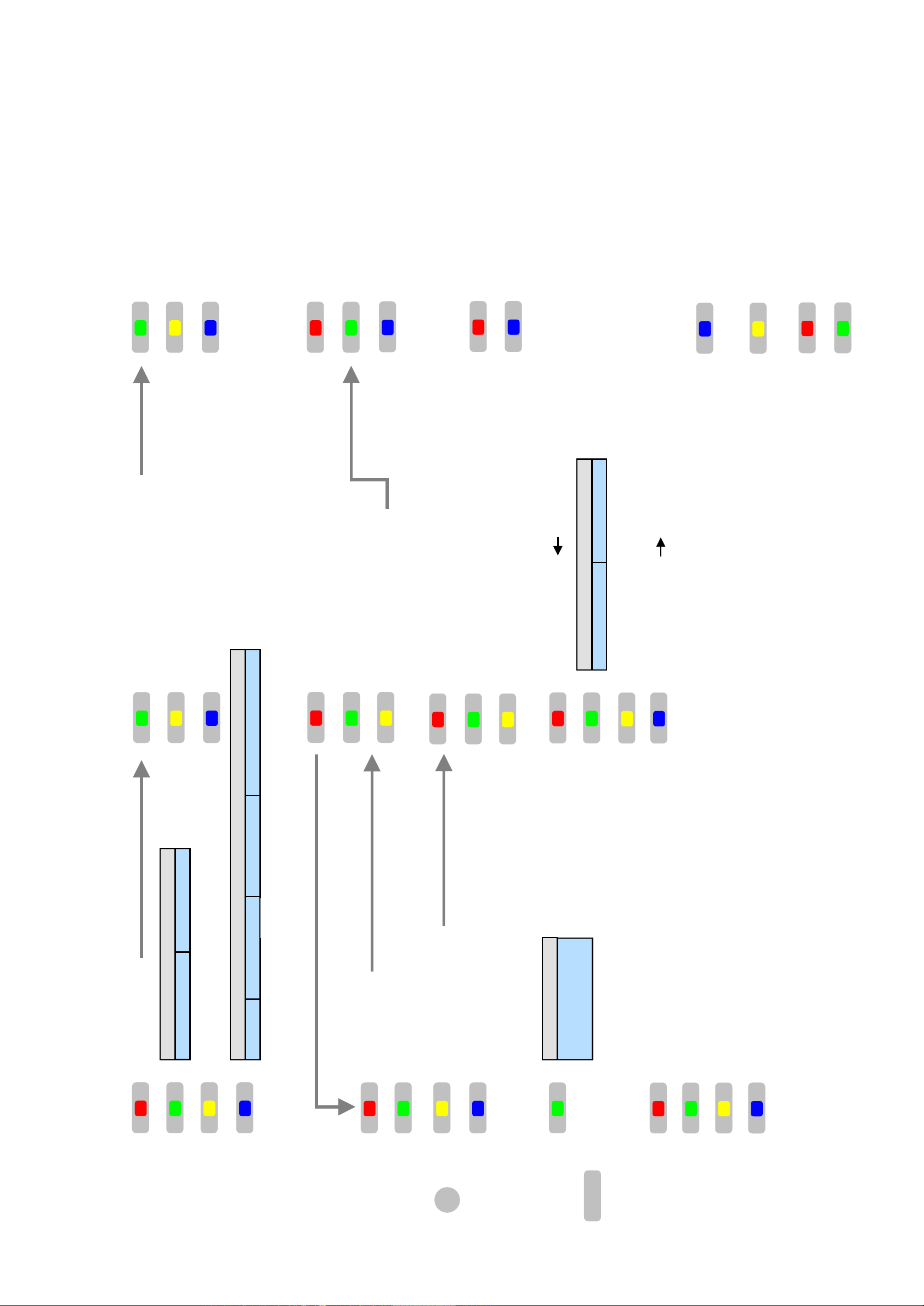

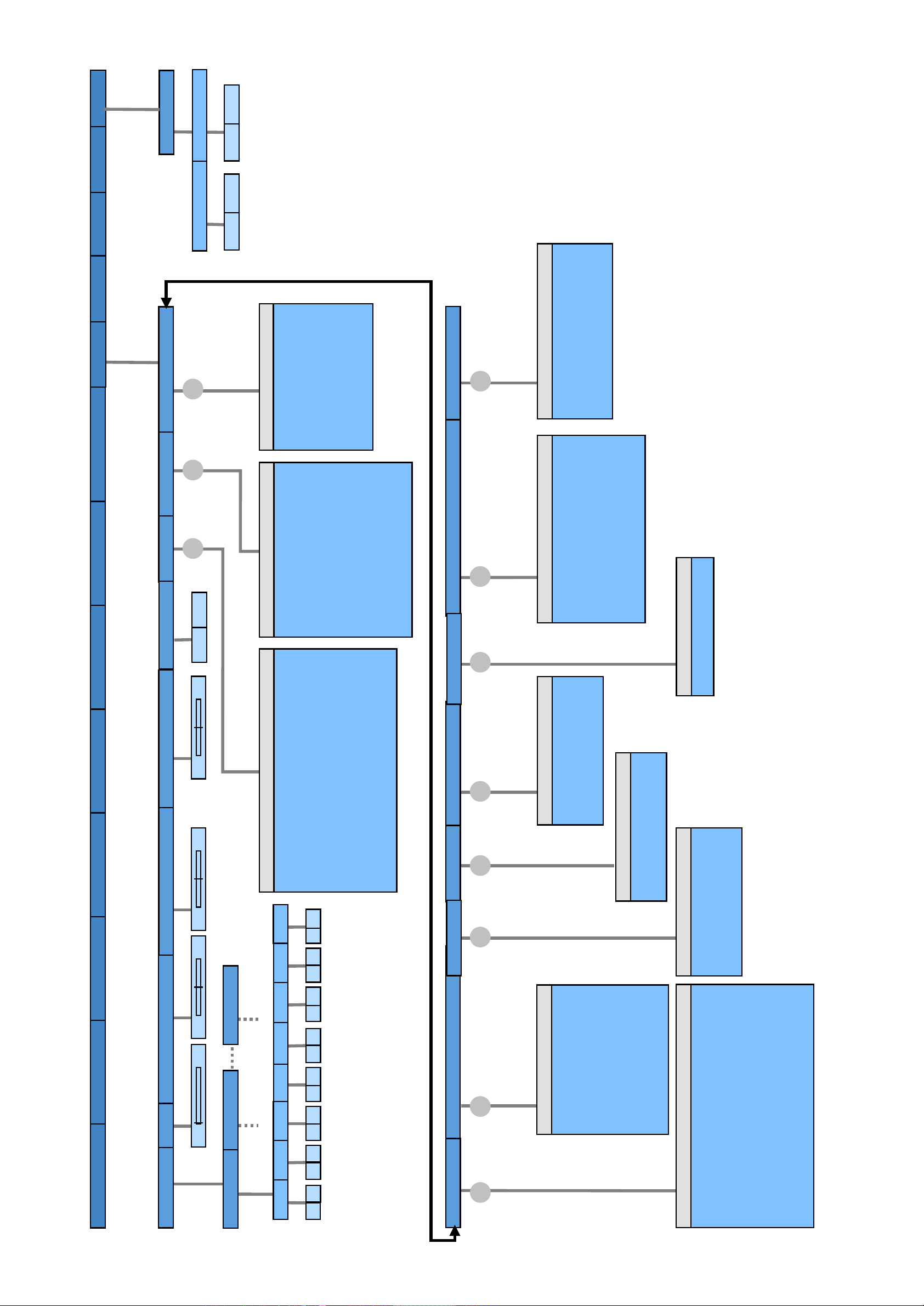

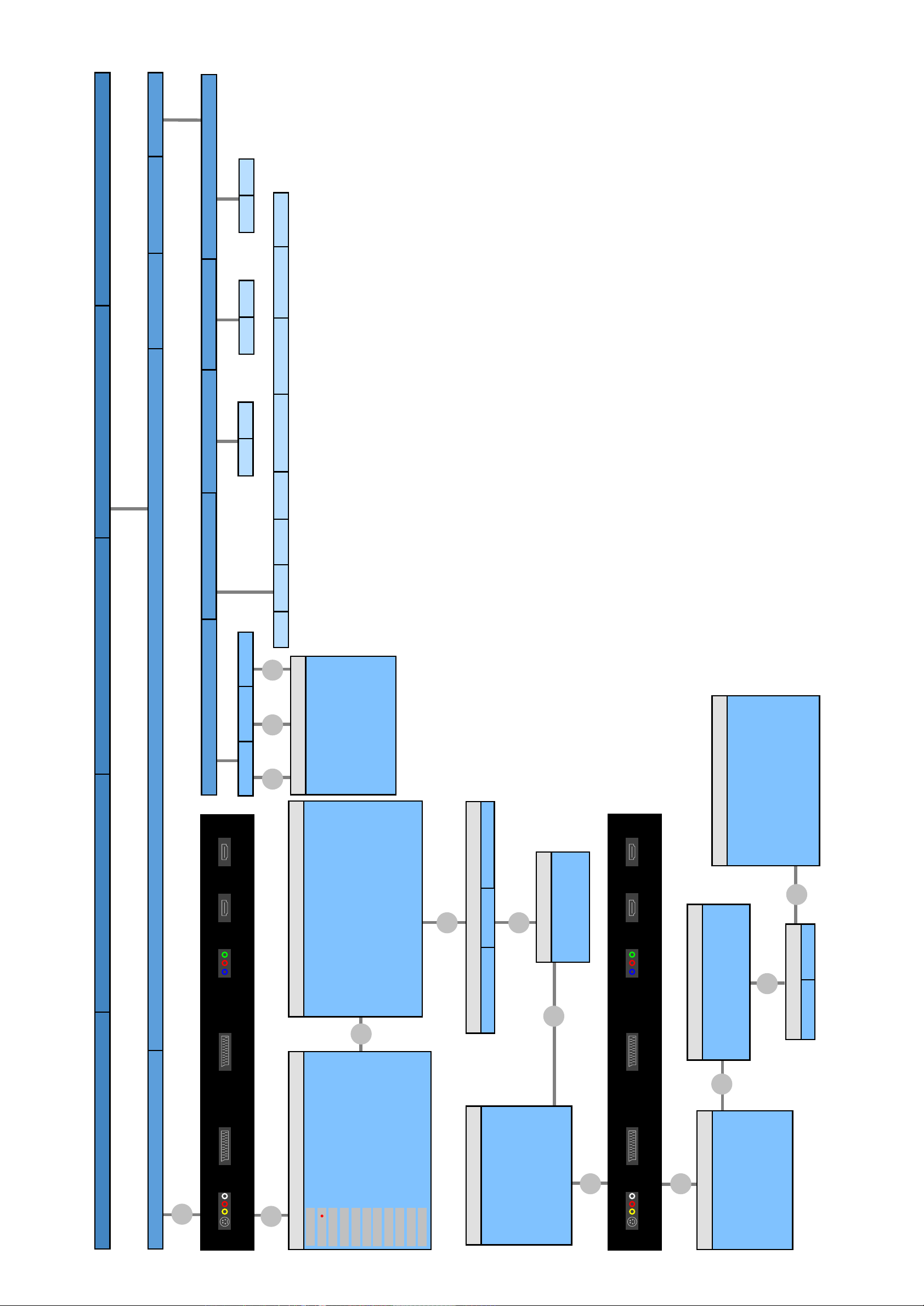

Anordnung der SERVICE-Mode-Befehle auf der Fernbedienung
Arrangement of the SERVICE mode commands on the remote control
Arrangement des instructions du mode SERVICE sur la télécommande
Ordine dei comandi nel "modo di SERVIZIO" sul telecomando
Disposición de los comandos del modo SERVICIO en el mando a distancia
Rangschikking van de SERVICE-mode-functie's op de afstandsbediening

*) Einstieg in den Service-Mode

Funktionstaste "M" oder auf der Ortsbedienung 1 mal
drücken, anschließend auf der Fernbedienung
wiederholt die Pfeil-Rechts-Taste (innerer Ring)
drücken, bis Anzeige "Service" markiert ist und innerhalb
von 1 Sekunde Taste "Menu" auf der Fernbedienung.

*) Entering Service Mode

On the local control press funtion key "M" or 1 times,
afterwards press repeated the Right-Arrow-Button
(inner ring) on the remote control, until indication
"Service" will be marked and within a second press
button "Menu" on the remote control.

*) Appel du Mode Service

A

ppuyer une fois sur la Touche "M" ou du panneau de
commande du téléviseur. Puis appuyer plusieurs fois sur le curseur
vers la droite (bouton intérieure à l'anneau), afin de faire apparaitre
l'indication "Service", et, dans la seconde, sur la touche "Menu" de la
télécommande.

*) Entrare nella modalità "Service-Mode"

Premere di seguito il tasto "M" o della ghiera posta
sul televisore. A questo punto togliere le dita dai
pulsanti e attendere che il diodo led diventi verde, di
seguito comparirà sul televisore il menu del "Service­Mode", e il tasto del telecomando per circa 1 secondo
finche il diodo led della ghiera non diventa arancione.

*) Acceso a modo de Servicio

Pulse una vez el botón "M" o del panel frontal.
Luego pulse la flecha derecha del cursor en el mando
a distancia (anillo interno) hasta que la palabra
"Servicio" se muestre en pantalla y dentro del
siguiente segundo pulse "Menu" en el mando a
distancia.

*) Overschakelen op de service-mode

Functietoets "M" of op de tv-bediening één maal
indrukken. Aansluitend op de afstandsbediening de pijl
naar rechts toets (binnenste ring) drukken, tot de
aanduiding "service" op het scherm staat. Aansluitend
binnen de seconde op de "menu" toets op de
afstandsbediening drukken.

18

Optionbytes TV für den Service / Option bytes TV for service

Abgleichfunktion Bit-Nr.

Bedeutung Einstellung ab Werk

Alignement function No.

Meaning Adjusted in the factory

Terrestrischer Tuner BGDK Multinorm

Terestrial tuner

EPG Programmfilter ein aus

EPG Programme filter on off

Dynamische Backlightdimmung in FPGA ein aus

Dynamic backlight dimming in FPGA on off

IIC-Steuerung über Audio-Link ein aus

IIC control via Audio-Link on off

Sender manuell einstellen immer alles speichern 500kHz-Schritte

Manual adj. Store function store always each 500kHz steps

VGA Programm nicht verfügbar verfügbar

not available available

Panorama Modus 16:9 14:9

Panorama Mode

WSS-Auswertung im VCR-Mode nein ja

WSS detection in VCR mode no yes

Automatische Bildformatumschaltung ein aus

Automatic movie detection on off

Spannungsversorgung DVB-T Antenne möglich aus

Power supply DVB-T antenna possible off

0

1

“0” “1”

Byte 0

Byte 1

1

3

6

040

2

1

0

1

405

1

102

0

19

Optionbytes TV für den Service / Option bytes TV for service

Abgleichfunktion Bit-Nr.

Bedeutung Einstellung ab Werk

Alignement function No.

Meaning Adjusted in the factory

“0” “1”

FLOF ein aus

on off

EPG erstes Einschalten nein ja

EPG first switch on no yes

Zeitsynchronisierung DVB / Videotext aus

time synconisation DVB / tetetext off

Einschaltvorhang ja nein

Curtain at switch on yes no

Split Screen Bildinhalt teilweise sichtbar voll sichtbar

Split screen picture content reduced video display full video display

Reaktionszeit auf FB-Befehle schnell langsam

Reaction time of remote orders fast slow

WSS (Wide Screen Signaling Bits) ausgewertet nicht ausgewertet

evaluated not evaluated

Bildformat (Standardwerte) zugelassen gesperrt

Picture ratio (standard values) approved blocked

Analoges EPG Nachtaktualisierung aus ein

Analogue EPG night update off on

Abschalten nach Programmschluss ja nein

Switching off after channel closes yes no

Fabrikmodus aus ein

Factory mode off on

Aktivantenne (DVB Optionbyte 3/7 auf 1) 1 Kabel (5V) 2 Kabel (keine 5V)

Activate antenna split(DVB option3/7 must be set)

one cable (5V) two cable (no 5V)

Menü “Erstes Einschalten” nein ja

„First use“ menu no yes

Byte 2

Byte 3

7

1

506

0

214

0

0

0

607

0

405

0

112

0

0

0

20

Optionbytes TV für den Service / Option bytes TV for service

Abgleichfunktion Bit-Nr.

Bedeutung Einstellung ab Werk

Alignement function No.

Meaning Adjusted in the factory

“0” “1”

Abschaltvorhang ja nein

Power down cycle yes no

Blaubild ohne Signal (analog) ja nein

Blue screen without signal (analogue) yes no

Autom. Filmerkennung schnell langsam

Auto Movie Detection fast slow

Warmlaufmodus ein aus

Warm up mode on off

Interne Lautsprecher ja nein

Internal Speaker yes no

Tonwiedergabe Auro SPDIF-out TV Analog Scart2

Audio for Auro analogue Scart2

Toneingang UDA Basicboard SPDIF 0 SPDIF1

Audio input UDA Basicboard

RS232 Sleep Mode ein aus

on off

Backlight Dimmung für Kontrasteinstellung ja nein

Bachlight dimming for contrast adjustment yes no

Hotel TV nein ja

no yes

VT-Unterseitenmodus normal aus

VT subpages mode normal off

Auswertung 16:9 Schaltspannung ja nein

Assessing the 16:9 switching voltage yes no

7

0

6

1

Byte 6

Byte 7

Byte 4

Byte 5

4

0

7

0

102

0

3

0

6

1

415

1

3

0

2

0

21

Optionbytes TV für den Service / Option bytes TV for service

Abgleichfunktion Bit-Nr.

Bedeutung Einstellung ab Werk

Alignement function No.

Meaning Adjusted in the factory

“0” “1”

Fabrikmodus nein ja

Factory mode no yes

Ortsbedienung nein ja

Local keys no yes

Frontbuchse bestückt nicht bestückt

Front socket with without

Image+ Demomodus normal Demo (Splitscreen)

Image+ demo mode

Image+ Last memory aus ein

off on

Autom. Wiedereinschalten (Warm Up) aus ein

Auto on (warm up) off on

Chroma-Ausgang an Scart 1 Pin 7 Pin 15

Chroma output at AV1

Ext. Receiver im VT-Modus autom.Kanalerkennung keine autom. Kennung

Ext. receiver in VT mode autom. channel recognition no autom. recognition

VGA-Toneingang Klinkenstecker Scart 1

VGA sound input jack plug AV1

DiSEqC Telegramm auch für unben. Schalter nicht für unben.Schalter

also for not used switch only for used switch

Byte 8

Byte 9

304

0

1

0

0

0

607

0

5

0

2

0

001

1

22
