Linksys LCAM03360D, LCAD03FLN, LCAD03VLNOD, LCAB03VLNOD User guide [fr]

Conrad sur INTERNET www.conrad.fr

Audio

Compression :	G.711/AMR
Diffusion audio :	1 voie
Microphone intégré :	Y

Conformité

FCC/IC classe A, CE classe A, IP67 et IK10

Interface

Ethernet 100Base-T et slot pour carte SD/SDHC

Alimentation

Power over Ethernet :	IEEE 802.3af
Consommation maximale :	<6 W

Conditions ambiantes

Température de fonctionnement :	-40 à +50°C
Humidité de fonctionnement :	10 à 80% d’humidité relative, sans condensation
Température de stockage :	-20 à +60°C
Humidité de stockage :	5 à 90%, sans condensation

Dimensions

Poids de l’unité :

0,40 kg

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE.

XXX/11-15/JV

N O T I C E

Version 11/15

Caméra Linksys série SMB

Code : 001311650 = Modèle LCAM03360D

Code : 001311651 = Modèle LCAD03FLN

Code : 001311652 = Modèle LCAD03VLNOD

Code : 001311653 = Modèle LCAB03VLNOD

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Accéder à la configuration en ligne

Pour accéder à la vue en direct de la caméra, veuillez ouvrir un navigateur Web et saisir l’adresse IP de la caméra. La fenêtre de connexion apparaît et vous demande de saisir un nom d’utilisateur et un mot de passe. Le nom d’utilisateur/mot de passe par défaut est «admin». Pour les comptes différents de celui administrateur, veuillez vous rappeler du mot de passe pour toute utilisation ultérieure.

Remarque

Si votre réseau ne dispose pas d’un serveur DHCP, l’adresse IP par défaut de la caméra est 192.168.1.254.

«Live Viewing»

La vue en direct («Live Viewing») est la page par défaut qui s’ouvre lorsque vous accédez à la caméra. La vidéo en direct s’affiche directement dans la fenêtre du navigateur.

Eclairage IR

Filtre IR mécanique :	Y
Nombre de LEDs infrarouges :	24
Longueur d’ondes :	850 nm
Distance IR :	25 m

Audio

Compression :	G.711/AMR
Diffusion audio :	2 voies
Entrée audio :	Y
Sortie audio :	Y

Conformité

FCC/IC classe A, CE classe A, IP67 et système anti-vandalisme

Interface

Ethernet 100Base-T, entrée/sortie numérique, slot pour carte SD/SDHC, sortie vidéo analogique et RS-485 pour scanner panorama/inclinaison

Alimentation

Power over Ethernet :	IEEE 802.3af
Consommation maximale :	<7 W

Conditions ambiantes

Température de fonctionnement :	-40 à +50°C
Humidité de fonctionnement :	10 à 80% d’humidité relative, sans condensation
Température de stockage :	-20 à +60°C
Humidité de stockage :	5 à 90%, sans condensation

Dimensions

Poids de l’unité :

1,10 kg

Modèle LCAM0336OD


Capteur :	Sony CMOS 5 Mpix
Résolution d’image maximale :	2048 x 1536, 3MP

Vidéo

Fréquence d’image maximale :	20fps@2048x1536, 30fps@1920x1080, 30fps@1280x720
Compression d’image :	H.264/MJPEG/MPEG4
Contrôle du bitrate :	Bitrate variable et bitrate constant

Lentille

Lentille panomorphe 360° ImmerVision

Distance focale :	f = 0,98 à 1,02 mm
Rapport focal :	F2.0
Angle de visionnage :	Horizontal : 182°, vertical : 182°
Eclairage minimal :	0,1 lux (N/B), 0,5 lux (couleur)

2

31

Eclairage IR

Filtre IR mécanique :	Y
Nombre de LEDs infrarouges :	12
Longueur d’ondes :	850 nm
Distance IR :	15 m

Audio

Compression :	G.711/AMR
Diffusion audio :	2 voies
Entrée audio :	Y
Sortie audio :	Y

Conformité

FCC/IC classe A, CE classe A, IP67 et IK10

Interface

Ethernet 100Base-T, entrée/sortie numérique et slot pour carte SD/SDHC

Alimentation

Power over Ethernet :	IEEE 802.3af
Consommation maximale :	<6 W

Conditions ambiantes

Température de fonctionnement :	-40 à +50°C
Humidité de fonctionnement :	10 à 80% d’humidité relative, sans condensation
Température de stockage :	-20 à +60°C
Humidité de stockage :	5 à 90%, sans condensation

Dimensions

Poids de l’unité :

0,90 kg

Modèle LCAB03VLNOD


Capteur :	CMOS 5 Mpix
Résolution d’image maximale :	2048 x 1536, 3MP

Vidéo

Fréquence d’image maximale :	18fps@2048x1536, 30fps@1920x1080, 30fps@1280x720
Compression d’image :	H.264/MJPEG/MPEG4
Contrôle du bitrate :	Bitrate variable et bitrate constant

Lentille

Lentille vari-focale
Contrôle du diaphragme :	Diaphragme automatique
Distance focale :	f = 3,3 à 10,5 mm
Rapport focal :	F1.4
Angle de visionnage :	Horizontal : 26° à 70°, vertical : 20° à 51°
Eclairage minimal :	0 lux (IR On, N/B), 0,5 lux (IR Off, couleur)

«Channels»

La caméra réseau offre une diffusion double en simultané pour une qualité ainsi qu’une bande passante optimisée. Sélectionnez Configuration>>Camera/Video/Audio>>Video pour configurer la compression du codec et la résolution vidéo, ou rendez vous sur la page de configuration vidéo.

«Protocol»

-HTTP : Cette méthode monodiffusion peut être utilisée pour passer à travers les pare-feux. Ces derniers sont généralement configurés pour autoriser le protocole HTTP, permettant au protocole

RTP d’être acheminé.

-TCP : Ce protocole permet une transmission totale des données diffusées et offre une meilleure qualité vidéo. L’inconvénient de l’utilisation de ce protocole réside dans le fait que la qualité de ses effets en temps réel est moins élevée que celle du protocole UDP.

-UDP : Ce protocole permet davantage de diffusions audio et vidéo en temps réel. Il se peut toutefois que des paquets soient égarés du fait de la saturation du trafic réseau, et les images risquent d’être interrompues. Les réponses de connexion UDP sensibles au temps sont plus importantes que la qualité vidéo.

Remarque

Le panneau de commande de la caméra est uniquement disponible lorsque vous utilisez Internet Explorer.

Panneau de commande de la caméra – Icônes

Enregistrement On/Off – Affichage du statut de l’enregistrement vidéo

MIC On/Off – Affichage du statut du volume du microphone

Haut-parleur On/Off – Affichage du statut du haut-parleur

MD On/Off – Affichage du statut de la détection des mouvements

Panneau de commande de la caméra – Touches

Play/Stop – Lecture/arrêt de la vidéo

Recording – Enregistrement de la vidéo sur un ordinateur

Snapshot – Capture et enregistrement de prises de vues Digital Zoom – Activation de la fonction zoom

Mirror – Reflet horizontal de l’écran vidéo en direct Flip – Reflet vertical de l’écran vidéo en direct

Real Size – Basculement entre la taille réelle et le mode normal

Full Screen – Activation du mode plein écran ; appuyez sur la touche Esc pour revenir en mode normal

Motion Detection – Activation de la fonction alarme en cas de détection de mouvements Mute – Mise en sourdine du son

Default – Réinitialisation des paramètres par défaut

Talk – Transmission audio vers la caméra via le microphone de l’ordinateur

Brightness – Faire glisser la barre du curseur pour ajuster le niveau de luminosité de l’image

Mic Volume - Faire glisser la barre du curseur pour ajuster le volume du microphone de la caméra

Speaker Volume - Faire glisser la barre du curseur pour ajuster le volume du haut-parleur de la caméra

30

3

Configuration

Cliquez sur l’onglet «Configuration» de la page principale pour modifier les paramètres de la caméra.

Remarque

Seuls les administrateurs peuvent accéder à l’onglet «Configuration».

Paramètres caméra

«Camera Settings»

-Profile : Vous pouvez créer jusqu’à cinq profils pour différents environnements d’éclairage. «Jour» et «Nuit» sont les profils par défaut. Vous pouvez créer jusqu’à trois profils supplémentaires. Sélectionnez un profil à partir du menu déroulant ou sélectionnez différentes icônes pour modifier les paramètres du profil.

-Brightness : Faites glisser le curseur pour ajuster le niveau de luminosité de l’image entre -5 et +5.

-Contrast : Faites glisser le curseur pour ajuster le niveau de contraste de l’image entre -5 et +5.

-Sharpness : Faites glisser le curseur pour ajuster le niveau de netteté de l’image entre -5 et +5.

-Saturation : Faites glisser le curseur pour ajuster le niveau de saturation de l’image entre -5 et +5.

-Exposure Control :

Auto : La caméra contrôlera automatiquement son exposition. Manuel : Contrôlez l’exposition manuellement.

- Advanced AE Setting :

Flicker-Free : Elimination des clignotements.

Environment : Sélection du mode intérieur ou extérieur.

AE Speed : Contrôle automatique de la vitesse d’exposition.

-De-Noise : Réglage d’une plage de 1 à 3, avec 3 correspondant à la meilleure résolution vidéo.

Réglez «auto» pour que la caméra filtre automatiquement les effets image par image.

-Mirror and Flip :

Mirror : Activation du reflet horizontal de l’écran de la vidéo en direct

Flip : Activation du reflet vertical de l’écran de la vidéo en direct

-IR Cut (uniquement disponible sur les modèles équipés de l’infrarouge) : Activation/désactivation du filtre infrarouge.

Eclairage IR

Filtre IR mécanique :	Y
Nombre de LEDs infrarouges :	12
Longueur d’ondes :	850 nm
Distance IR :	15 m

Audio

Compression :	G.711/AMR
Diffusion audio :	2 voies
Entrée audio :	Y
Sortie audio :	Y

Conformité

FCC/IC classe A et CE classe A

Interface

Ethernet 100Base-T, entrée/sortie numérique et slot pour carte SD/SDHC

Alimentation

Power over Ethernet :	IEEE 802.3af
Consommation maximale :	<6 W

Conditions ambiantes

Température de fonctionnement :	0	à 50°C
Humidité de fonctionnement :	10 à 80% d’humidité relative, sans condensation
Température de stockage :	-20 à +60°C
Humidité de stockage :	5	à 90%, sans condensation

Dimensions

Poids de l’unité :

0,58 kg

Modèle LCAD03VLNOD


Capteur :	CMOS 5 Mpix
Résolution d’image maximale :	2048 x 1536, 3MP

Vidéo

Fréquence d’image maximale :	18fps@2048x1536, 30fps@1920x1080, 30fps@1280x720
Compression d’image :	H.264/MJPEG/MPEG4
Contrôle du bitrate :	Bitrate variable et bitrate constant

Lentille

Lentille vari-focale
Contrôle du diaphragme :	Diaphragme automatique
Distance focale :	f = 3,3 à 10,5 mm
Rapport focal :	F1.4
Angle de visionnage :	Horizontal : 26° à 70°, vertical : 20° à 51°
Eclairage minimal :	0 lux (IR On, N/B), 0,5 lux (IR Off, couleur)

4

29

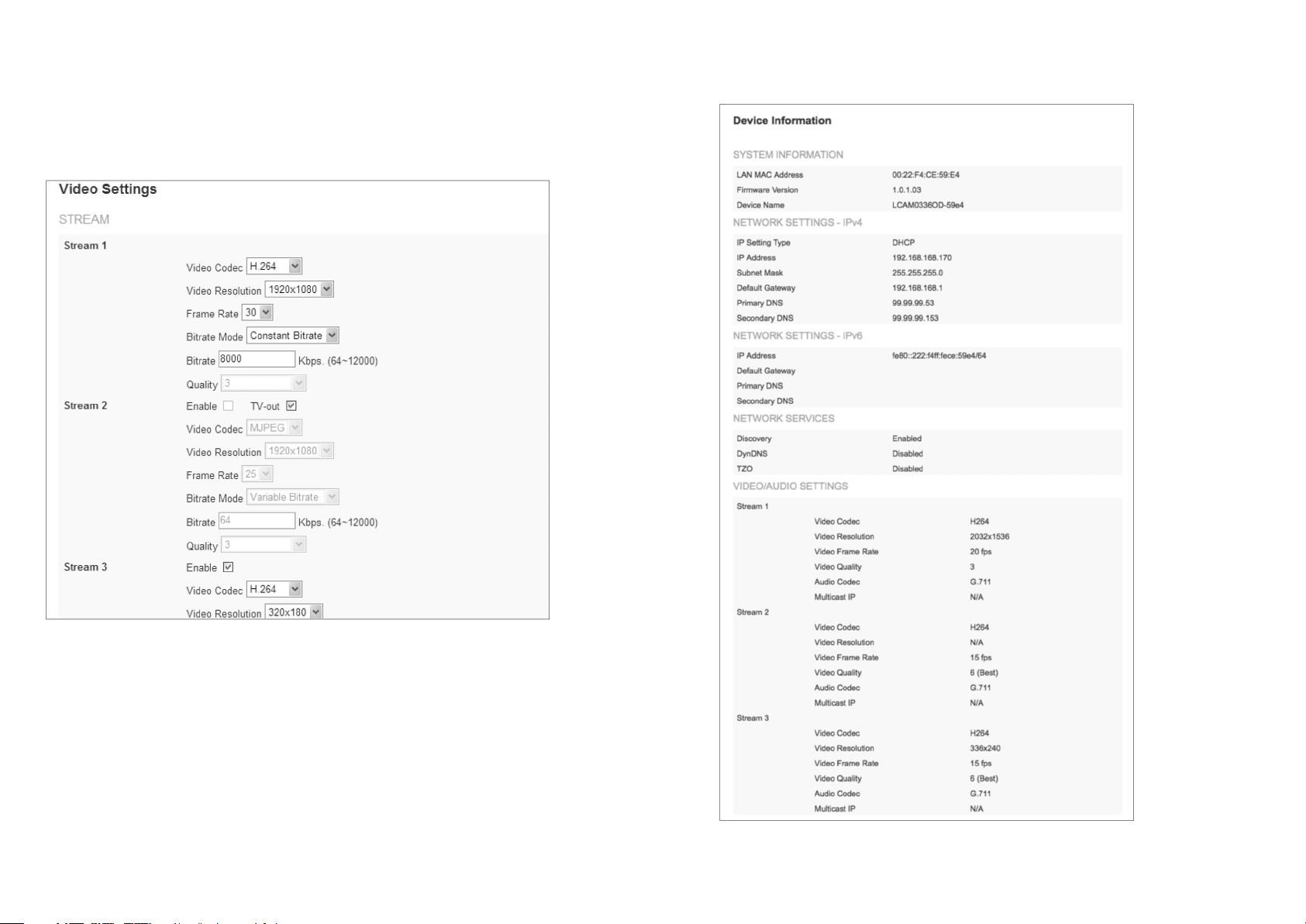

-System Information : Affichage des informations de base du système comme l’adresse MAC, la version et le nom de l’appareil.

-Network Settings IPv4/IPv6 : Affichage du statut actuel du réseau.

-Network Services : Affichage des informations de service du réseau.

-Video/Audio Settings : Affichage des paramètres de configuration vidéo et audio de la caméra.

VMS Compatibility

Configurez le format de votre système de gestion vidéo en utilisant les normes ONVIF afin d’assurer une interopérabilité entre les produits quelque soit le fabricant.

-WS-Security : Activation/désactivation de la sécurité WS.

-Core Specification : Sélectionnez une version ONVIF

-GetStreamUriResponse : Sélectionnez un paramètre.

Caractéristiques techniques

Modèle LCAD03FLN


Capteur :	CMOS 5 Mpix
Résolution d’image maximale :	2048 x 1536, 3MP

Vidéo

Fréquence d’image maximale :	18fps@2048x1536, 30fps@1920x1080, 30fps@1280x720
Compression d’image :	H.264/MJPEG/MPEG4
Contrôle du bitrate :	Bitrate variable et bitrate constant

Lentille

Lentille fixe
Contrôle du diaphragme :	Diaphragme fixe
Distance focale :	f = 4 mm
Rapport focal :	F1.6
Angle de visionnage :	Horizontal : 62°, vertical : 34°
Eclairage minimal :	0 lux (IR On, N/B), 0,5 lux (IR Off, couleur)

-Color Effect : Sélection de diffusions vidéo couleur ou noir & blanc.

-White Balance : Ajustement de différents types d’éclairages pour obtenir un rendu précis des couleurs.

-WDR (Wide Dynamic Range) : Dans le cas de scènes comprenant des zones extrêmement lumineuses et sombres, ou lors de situations rétroéclairées lorsqu’une personne se trouve devant une fenêtre lumineuse, une caméra traditionnelle produirait une image rendant difficilement visible les objets dans les zones sombres. La plage dynamique étendue résout cela en utilisant des techniques qui offrent différentes expositions pour différents objets au sein d’une même scène, permettant aux objets d’être aussi bien visibles dans les zones lumineuses que dans les zones sombres.

«Profile Management»

Vous pouvez planifier une modification des profils à un moment précis, ou lorsque les conditions d’éclairage changent.

-Always : Utilisez un profil simple sélectionné à partir du menu déroulant.

-Day & Night : Planifiez des profils différents pour le jour et la nuit. Sélectionnez les profils à partir du menu déroulant.

-Schedule : Planifiez des périodes spécifiques pour différents profils.

28
