Lilliput A8 User Manual
Руководство
пользователя
Меры безопасности
Накамерный монитор Lilliput A8/A8S прошел проверку на соответствие
правилам техники безопасности и международным стандартам. Тем не
менее, как и любое другое электронное устройство, монитор требует
осторожного и аккуратного обращения. Во избежание травм и
повреждения устройства необходимо соблюдать следующие меры.
• Во избежание царапин на поверхности ЖК-дисплея не поворачивайте монитор
экраном вниз.
• Во время работы с устройством избегайте сильного давления на дисплей.
• Во время чистки устройства избегайте использования чистящих средств. Для
чистки монитора используйте только сухую, мягкую салфетку.
• Не закрывайте вентиляционные отверстия.
• Настройка монитора проводится в соответствии с информацией, указанной в
этом разделе и в разделе "Устранение неполадок".
• Запрещается самостоятельно разбирать и ремонтировать устройство.
• Сохраните руководство для использования в будущем.
• Извлеките аккумулятор или отключите внешний источник питания, если
надвигается гроза или в ближайшее время вы не планируете пользоваться
устройством.
Основные характеристики
Вход/выход 4K HDMI
Разрешение Full HD, 1920x1200
Высокая яркость 350 кд/м
Высокая контрастность 800:1
Напряжение 7-24 В, постоянный ток
Множество дополнительных функций
2
2
Оглавление
1. Компоненты устройства …………………………………………………………4
2. Установка аккумулятора ………………………………………………………. 5
3. Меню ……………………………………………………………………………... 6
4. Дополнительное оборудование ………………………………………………... 15
5. Технические характеристики ………………………………………………….. 16
6. Устранение неполадок …………………………………………………………. 17
3
1. Компоненты устройства
1. Кнопка MENU:
Кнопка отображения меню: Если устройство включено, после нажатия кнопки на
ЖК-дисплее появляется меню.
Кнопка переключения: Нажмите кнопку ►/◄, чтобы открыть меню настройки
функции Volume. В дальнейшем последовательным нажатием кнопки MENU
осуществляется переключение между функциями Volume, Brightness, Contrast,
Saturation, Tint, Sharpness, Exit и Menu.
Кнопка подтверждения: Нажмите, чтобы подтвердить выбранное значение.
2. Кнопка выбора ВПРАВО ►: Выбор пункта меню. Увеличение значения параметра.
3. Кнопка выбора ВЛЕВО ◄: Выбор пункта меню. Уменьшение значения параметра.
4. EXIT/F2
Exit: Возврат к предыдущему пункту меню или выход из меню.
Функциональная кнопка F2: Если на дисплее не отображается меню, нажатием
кнопки осуществляется переход к настройке функциональной кнопки F2.
Значение по умолчанию: Level Meter.
4
5. Функциональная кнопка F1: Значение по умолчанию: Peaking
6. Input: Переключение между сигналами HDMI и SDI.
7．
8. Индикатор уровня заряда батареи: В режиме ожидания горит красным.
9. Отсек для аккумулятора.
10. Кнопка блокировки батарейного отсека
11. Вход SDI.
12. Выход SDI.
13. Разъем USB: Разъем для обновления логарифмических гамм.
14. Разъем для наушников.
15. Вход HDMI.
16. Выход HDMI.
17. Сетевой вход (постоянный ток, 12 В)
： Кнопка включения.
2. Установка аккумулятора
Аккумулятор устанавливается стандартным образом
1. Установите аккумулятор в специальный отсек и сдвиньте его вниз.
2. Чтобы снять аккумулятор, нажмите кнопку блокировки и сдвиньте его вверх.

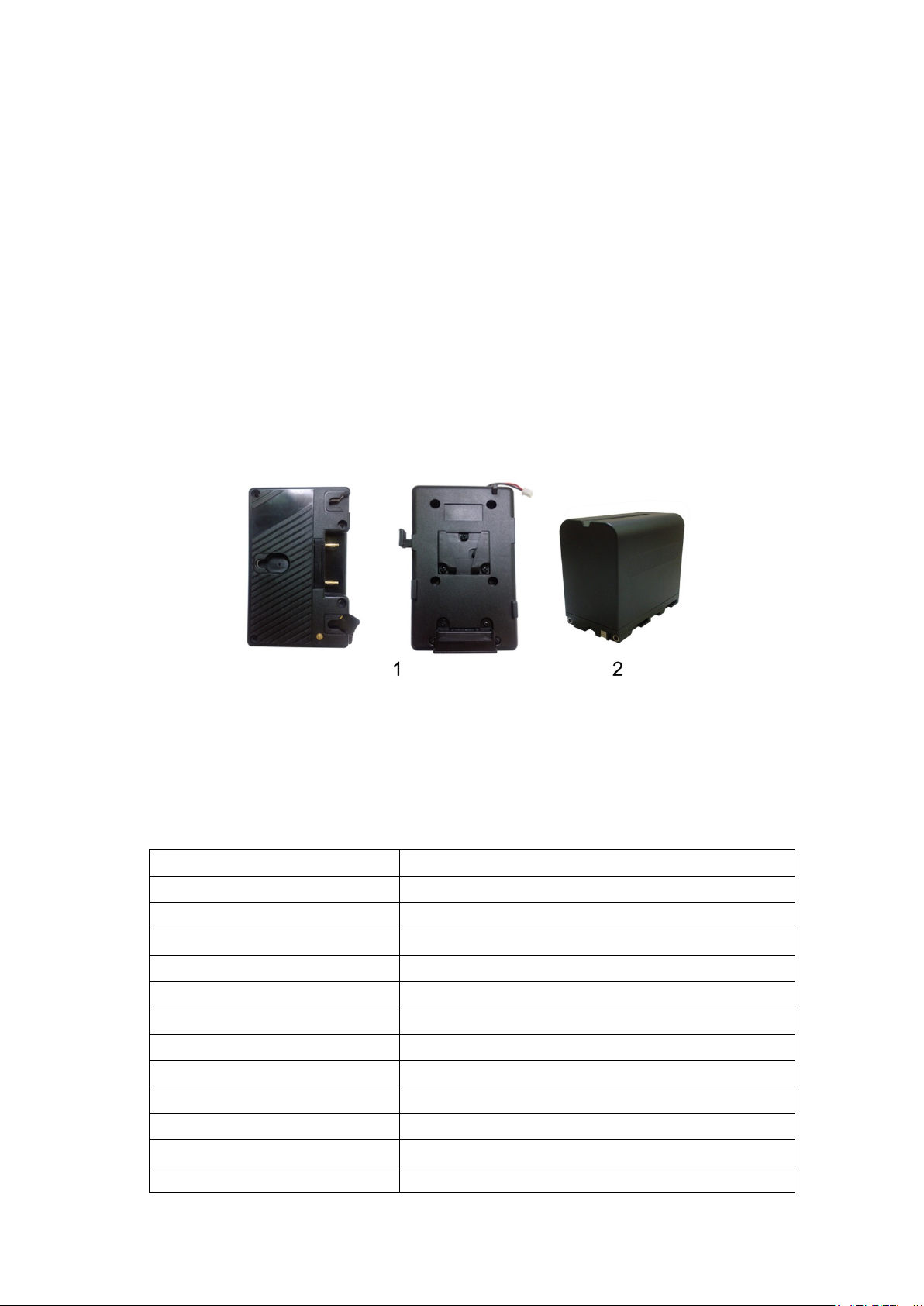

Параметры площадки для аккумулятора серии DV
Аккумуляторы модели F970 для видеокамер Sony DV:
серии DCR-TRV, DCR-TRV E, VX2100E PD P, GV-A700, GV-D800 FD/CCD-
SC/TR3/FX1E/HVR-AIC, HDR-FX1000E, HVR-Z1C, HVR-V1C, FX7E F330.
5
3. Меню
Перед тем как задавать значения параметров, необходимо проверить корректность
подключения монитора к камере.
3-1. Функциональные кнопки F1-F2:
Чтобы настроить работу функциональных кнопок F1 и F2, перейдите в MENU ->
SYSTEM -> F1 Configuration/F2 Configuration. Выберите необходимую функцию с
помощью кнопок "◄ / ►" и подтвердите выбранное значение, нажав кнопку MENU.
Возможные значения: Center Marker, Aspect Marker, Check Filed, Underscan, Scan,
Aspect, DSLR, Freeze, Peaking, False Color, Exposure, Histogram, Level Meter.
Значения по умолчанию:
F1: Peaking
F2: Level Meter
3-2. Описание настроек меню
Если устройство включено, нажмите кнопку MENU. На дисплее отобразится главное
меню. Выберите необходимый пункт меню с помощью кнопок "◄ / ►" и подтвердите
выбранное значение, нажав кнопку MENU.
Чтобы вернуться к предыдущему пункту меню или выйти из меню, нажмите кнопку
EXIT/F2.
3-2-1 Меню PICTURE
