Lifetime 6405 User Manual

MANUEL DE L’UTILISATEUR

OWNER’S MANUAL

8'x10' Outdoor Shed

Hangar Extérieur de 8’ x 10’

avec Instructions de Montage

with Assembly Instructions

Sentinel

8’ x 10’ Outdoor Shed

Hangar extérieur de 8’ x 10’

MODEL # 6405

Level Surface Notice / Avis concernant une surface de niveau :

Surface must be leveled before installation. We recommend building a level work space with a cement or patio style surface. If
the surface is not properly leveled, the Outdoor shed will not assemble correctly. Proper surface leveling will save you time in
the long run, so please do not ignore this step.

La surface d’installation doit être de niveau. Nous recommandons de construire un espace de travail de niveau en ciment ou
de genre patio. Si la surface n’est pas correctement de niveau, l’assemblage du hangar extérieur ne se fera pas correctement.
Vous gagnerez du temps sur le long terme grâce à une surface bien de niveau, ne négligez donc pas cette étape.

Building Code Notice / Avis concernant le Code du Bâtiment :

Consult all local building codes, as well as city and county ordinances, to ensure that the construction of the Outdoor Shed
does not require a building permit. Proper building permit documentation may be required in your neighborhood, and it would
be unfortunate to learn this after constructing the Shed.

Consultez tous les codes du bâtiment locaux, ainsi que les décrets des villes et comtés, pour vérifi er que la construction du
hangar extérieur n’exige pas un permis de construire. Il est possible que votre quartier exige une documentation visant les
permis de construire et il serait dommage d’apprendre cela alors que votre hangar est déjà construit.

Screwdriver Notice / Avis concernant les tournevis :

There is a 1/2” phillips head screwdriver bit included with the shed hardware. This bit can be used with any power screwdriver
or drill. The plastic pieces of your shed can be damaged by overtightening of screws. To avoid damage we strongly
recommend the use of a low-powered power screwdriver or a drill that has an adjustable clutch that is set on a low torque
setting. If neither is available, use a hand screwdriver. In any case use caution to avoid overtightening the screws.

Les accessoires fournis avec un hangar comprennent un tournevis à embout Phillips de 1 cm 25 (1/2”). Cet embout
peut être utilisée avec tout tournevis ou perceuse électrique. Les sections en plastique du hangar risquent d’être
endommagées si les vis sont trop serrées. Pour éviter ceci, nous recommandons fermement d’utiliser un tournevis
ou perceuse électriques de faible puissance, à embrayage réglable réglé sur faible couple. Si ces outils ne sont pas
disponibles, utilisez un tournevis manuel. Dans tous les cas, évitez de trop serrer les vis.

Floor Puncture Notice / Avis concernant les perforations de plancher :

Sharp objects may damage your fl oor. If resting sharp, heavy objects on your shed fl oor, place a block of wood
between the sharp object and fl oor.

Les objets pointus risquent d’endommager votre plancher. Lors de la pose d’objets lourds et pointus sur le plancher
du hangar, placez un bloc de bois entre le plancher et l’objet.

2

INSTRUCTION #1009220 2-16-2006

Sentinel

MODÈLE No. 6405

Read This First!

Before Beginning Assembly:

Lisez ceci en premier !

Avant de commencer le montage :

A. Read the “Congratulations” letter on pages 4-5.

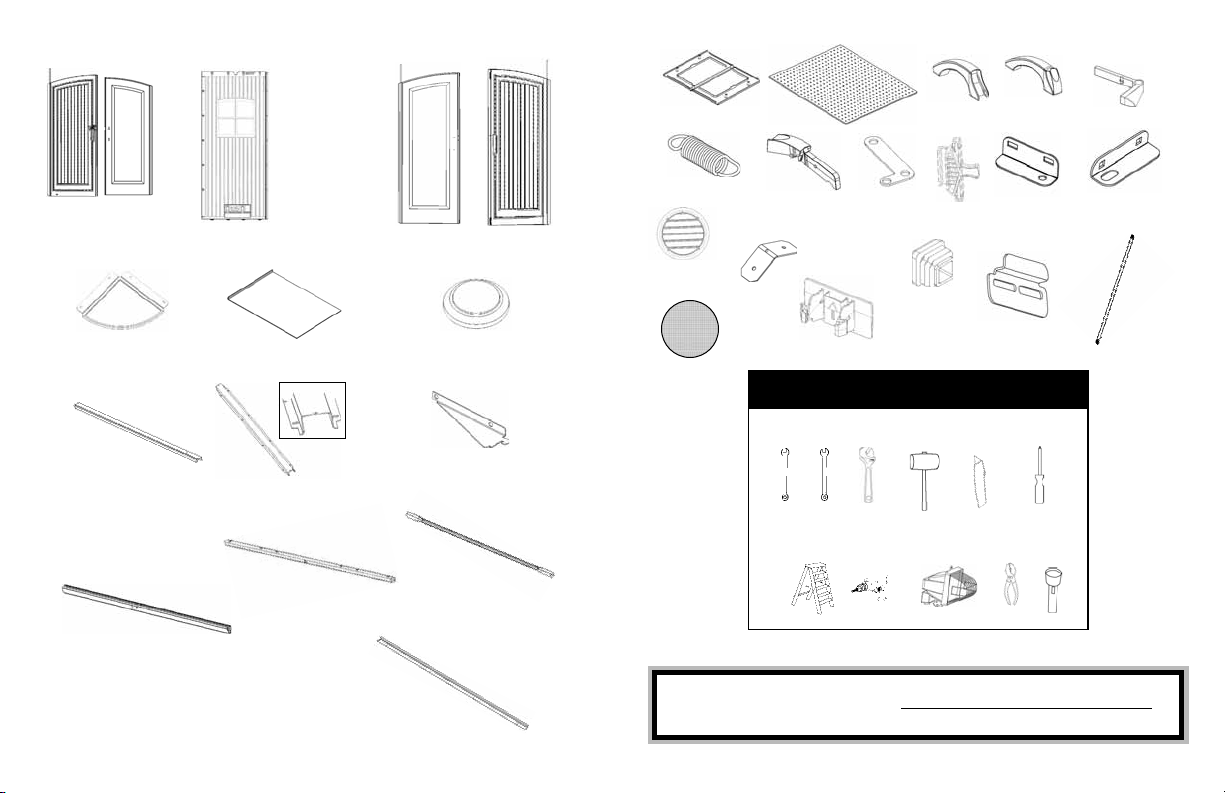

B. Remove Parts List from the center of these instructions and make sure all parts are present and

in good condition.

C. Find the color “Construction Tips“ fl yer and refer to it during assembly.

A. Lisez la lettre de “Félicitations” en pages 6-7.
B. Enlevez la Liste des Pièces détachées du centre de ces instructions et vérifi ez que toutes les pièces

sont présentes et en bon état.

C. Localisez la brochure “Conseils sur la Construction” en couleur et référez-vous y pendant le

montage.

KEY / CLÉ

Indicates a helpful hint or important note.
Indique un conseil utile ou une remarque
importante.

Refers you to a specifi c step in the full-color Construction Tips fl yer.
Vous renvoie à une étape particulière de la brochure en couleurs Conseils pour la

Construction.

Two Adults Required for Assembly

( + one Adult suggested as an instruction reader)

Deux adultes requis pour le

montage

(+ un adulte suggéré pour lire les instructions)

Suggested Tools & Materials (Not Included):
Outils et matériaux conseillés (Non inclus) :

3/8”

7/16”

(2) (1)

Step Ladder

Échelle

(2)

* see “Screwdriver Notice” on page 2
* voir “Avis concernant les tournevis” en page 2

Indicates that a hand screwdriver is

Indique qu’un tournevis manuel est

Adjustable

Rubber Mallet

Marteau en

Réglable

caoutchouc

(1)

(1)

Power Drill * Work Light

Perceuse

électrique*

Lampe de travail

(1)

required for a step.

nécessaire pour cette étape.

Phillips Head

Box Knife
Couteau à

(1)

boîte

Vis Phillips

(1)

Pliers

Pinces

(1)

Flashlight

Torche

électrique

(1)

(1)

3

IMPORTANT! Please Read

Dear Valued Customer,

We would like to congratulate you on your purchase of a Lifetime

are confi dent that you have made the perfect choice and you will be very pleased with your new
storage solution.

This Outdoor Storage Shed is part of the family of brands created and manufactured by

®

Products, Inc. Like all of our products, you can be assured that the quality of your

Lifetime
Lifetime Outdoor Storage Shed is the best in the world! All of our sheds are made in the USA,

something that is very important to us. And, we back that quality up by off ering the best
warranty in the business – A 10-year warranty that covers everything on the shed…top to
bo om!

All of our sheds are built with the highest-quality steel and polyethylene parts. The design and
construction of our steel-reinforced double-wall panels is second to none. All of our exposed
steel parts and trusses are powder coated and we only use high-impact polyethylene plastic.

What makes polyethylene so special? It has superior strength and durability, and, it won’t crack
or degrade outdoors.

So now that you know the quality you are ge ing in a Lifetime
take the time to READ THIS INSTRUCTION MANUAL!

We have taken great care in providing the best possible form of instructions to help you put
your new Outdoor Storage Shed together. Before you get started, PLEASE read the following
preparation tips to help you get started!

We can assure you, your construction experience will be a lot more enjoyable if you do!

PREPARATION TIPS:

• The fi rst step is simple…RELAX! You have made a great purchase, but Rome was not
built in a day. Plan to spend a good part of your a ernoon pu ing together your fi ne Outdoor
Storage Shed. Our philosophy is, if it comes together quickly and easily, it surely will come apart
quickly and easily! Your Lifetime

patient, and take all the time necessary to put it together as we have instructed.

• Grab a friend to join in on the fun! This is not a one-person endeavor. We have found
that not only will things go smoother if you have two or more people participating in the
construction of the shed, but it will go quicker as well. So, the more the merrier!

• Make sure you have all the tools necessary for constructing your new shed. We have
included a 1/2 “ Phillips head screwdriver bit that may be used with any power screwdriver or
drill. This bit is your friend…please use it. The plastic pieces of your shed may become damaged

by overtightening the screws. To avoid this damage, we strongly recommend the use of a low­powered power screwdriver or a drill that has an adjustable clutch that is set on a low-torque

®

Outdoor Storage Shed will surely last for years if you are

- 1 -

®

Outdoor Storage Shed! We

®

Outdoor Storage Shed, please

se ing. If neither is available, use a hand screwdriver. If a hand screwdriver is all you have, take

several breaks…your wrist will need it!

• You will also need two small step ladders (when it comes time to do the roof!), a 7/16”
wrench and a 3/8” wrench.

• The small wood block in your shed box is there for a reason. DO NOT THROW THE
WOOD BLOCK AWAY, it is necessary for a aching the wall panels to the fl oor.

• Read through the entire instruction manual and “Construction Tips” insert before you
start. It’s always a great practice to get a feel for the fl ow of the process and to familiarize yourself
with the parts involved. But, try not to get ahead of yourself and start the process out of order.

• FOLLOW THE INSTRUCTIONS IN ORDER! Everything goes together in a certain
order, and we have learned what that correct order should be. In our state-of-the-art research
and testing facility, we have painstakingly created these instructions. The order of construction is

there for a reason, and some parts simply will not fi t if built out of order. Just follow along with
the order in the instructions and everything will fi t together and things will go very smooth.

• Refer to the color “Construction Tips” insert for the trickier construction spots. We have
identifi ed a few places during construction where it can get a bit tricky, that is why we included
the color insert. This full-color instruction extra was created to be er guide you through the

process. Use it and you will be a much happier Outdoor Storage Shed builder.

• YOUR SHED MUST BE BUILT ON A LEVEL SURFACE! If the spot you have chosen

to place your wonderful new Outdoor Storage Shed is not level, the shed will not assemble
correctly! We recommend a level cement or patio style surface. Your shed is meant to last a long
time, so provide the proper foundation for it before you start to build.

• Before you build it, make sure you are allowed to build it! Consult all building codes,
as well as city and county ordinances, to ensure that you do not require a building permit to
construct your Outdoor Storage Shed. Proper building permit documentation may be required in

your neighborhood, and it would be quite unfortunate to learn this a er your Outdoor Storage
Shed is already built!

Now that you’re ready to begin the construction of your wonderful new Outdoor Storage
Shed, step back, take a deep breath, get yourself a large cold beverage and enjoy yourself. We
guarantee that a er spending the right amount of time in building your shed, you will be able to

enjoy it for years to come.

Thanks for choosing Lifetime

®

Outdoor Storage, and have fun!

- 2 -

4

5

IMPORTANT ! Veuillez lire

Cher Client,

Nous désirons vous féliciter de votre achat d’un hangar d’entreposage extérieur Lifetime®.
Nous sommes convaincus que vous avez fait un choix parfait et que vous serez très heureux de
votre nouvelle solution à l’entreposage.

Votre hangar d’entreposage extérieur fait partie du groupe de marques créées et fabriquées par
Lifetime® Products, Inc. Comme pour tous nos articles, vous pouvez être assuré que la qualité

du hangar d’entreposage extérieur Lifetime® est la meilleure au monde ! Tous nos hangars sont
fabriqués aux États-Unis, facteur très important à nos yeux. Et nous soutenons ce e qualité en
off rant la meilleure garantie dans ce secteur – garantie de 10 ans, qui couvre la totalité du hangar
... de haut en bas !

Tous nos hangars sont construits à partir de pièces en polyéthylène et acier de la plus haute

qualité. La conception et la construction de nos panneaux à double paroi et renforcement acier
ne sont pas surpassées. Toutes les pièces d’acier et entretoises exposées sont revêtues de pou­dre et nous n’utilisons que du plastique polyéthylène résistant aux chocs. Qu’est-ce qui rend le
polyéthylène si spécial ? Il off re une résistance et une durabilité supérieures ; il ne craque pas, ni
ne se désintègre à l’extérieur.

Donc, maintenant que vous connaissez la qualité de votre hangar d’entreposage extérieur Life­time®, veuillez prendre le temps de LIRE CE MANUEL D’INSTRUCTIONS !

Nous nous sommes eff orcés de vous fournis ces instructions sous la meilleure forme pos-
sible pour vous aider à assembler votre hangar d’entreposage extérieur. Avant de commencer,

VEUILLEZ lire les conseils de préparation suivants, qui vous seront utiles !

Nous vous assurons que ce e lecture vous assurera une expérience de construction bien plus
agréable !

CONSEILS DE PRÉPARATION :

• La première étape est simple ... RELAXEZ-VOUS ! Vous avez fait un achat de choix, mais
Rome n’a pas été bâtie en un jour. Projetez de passer une bonne partie de votre après-midi à
assembler votre hangar d’entreposage extérieur. Selon notre philosophie, tout ce qui s’assemble

rapidement et facilement se défait sûrement rapidement et facilement aussi ! Votre hangar
d’entreposage Lifetime® durera de longues années si vous êtes patient et prenez le temps néces­saire à l’assembler selon les instructions fournies.

• Faites appel à un ami pour partager le plaisir ! Ceci n’est pas un travail pour une seule per­sonne. Nous avons découvert que non seulement tout se passera mieux si deux personnes ou
plus participent à la construction du hangar, elles iront aussi plus rapidement. Donc, au plus on
est, au plus on s’amuse !

• Vérifi ez que vous avez tous les outils nécessaires à la construction de votre hangar. Nous
avons inclus un embout de tournevis Phillips de 1 cm 25 (1/2’’), qui peut être utilisé avec tout
tournevis ou perceuse électrique. Cet embout est très utile ... servez-vous en. Les parties en plas­tique de votre hangar risquent d’être endommagées si vous serrez trop les vis. Pour éviter ceci,

nous recommandons fermement d’utiliser un tournevis ou perceuse faible puissance, à embray-

age ajustable réglé sur un faible couple. Si ces outils ne sont pas disponibles, servez-vous d’un
tournevis manuel. Si vous n’avez qu’un tournevis manuel, reposez-vous de temps à autre ... votre
poignet en aura besoin !

• Vous aurez aussi besoin de deux petites échelles (pour monter le toit !), d’une clé de 11mm11
(7/16’’) et d’une clé de 9mm52 (3/8’’).

• Le petit bloc en bois qui se trouve dans la boîte est là pour une raison. NE LE JETEZ PAS, il est
nécessaire pour fi xer les panneaux muraux au plancher.

• Lisez le manuel d’instructions dans sa totalité, ainsi que le feuillet “Conseils pour la Construc­tion” avant de commencer. Il est toujours utile d’avoir une bonne idée de comment les choses
vont se passer et de se familiariser avec les diff érentes parties. Cependant, ne tentez pas de gag-

ner du temps en commençant sans suivre l’ordre donné.

• SUIVEZ LES INSTRUCTIONS DANS L’ORDRE DONNÉ ! Tout s’assemble selon un certain
ordre et nous avons appris quel est l’ordre correct. Dans nos installations de recherche et d’essais
de pointe, nous nous sommes consacrés à établir ces instructions. L’ordre de la construction est
fourni pour une raison, certaines pièces ne s’adapteront simplement pas si elles sont placées dans
un ordre incorrect. Suivez donc l’ordre donné dans les instructions, tout ira bien ensemble et tout

se passera bien.

• Consultez le feuillet en couleur “Conseils pour la Construction” pour les endroits les plus dif­fi ciles du travail. Nous avons identifi é quelques endroits en cours de construction qui peuvent
présenter quelques diffi cultés ; c’est pourquoi nous avons inclus ce feuillet en couleur. Ces in-
structions supplémentaires en couleurs sont fournies pour mieux vous guider dans le processus.

Utilisez-le et vous serez un constructeur de hangar extérieur bien plus heureux.

• VOTRE HANGAR DOIT ETRE CONSTRUIT SUR UNE SURFACE DE NIVEAU ! Si
l’emplacement que vous choisi pour votre magnifi que hangar n’est pas de niveau, le montage ne
se fera pas correctement ! Nous recommandons une surface cimentée ou de style patio de niveau.
Votre hangar est conçu pour de longues années, donnez-lui donc de bonnes fondations avant de

commencer sa construction.

• Avant de le construire, assurez-vous que vous êtes autorisé à le faire ! Consultez tous les codes
de bâtiment, les décrets des villes et comtés, pour vérifi er qu’un permis n’est pas requis pour la

construction de votre hangar extérieur. Votre quartier peut exiger une documentation spéciale
pour la construction et il serait dommage d’apprendre cela alors que votre hangar extérieur est
déjà construit !

Maintenant que vous êtes prêt à commencer la construction de votre magnifi que hangar extéri-
eur, arrêtez-vous, respirez profondément, ayez une grande boisson fraîche à portée et amusez­vous. Nous garantissons qu’après avoir passé la période de temps requise à la construction de

votre hangar, vous l’apprécierez pendant de nombreuses années.

Merci d’avoir choisi un hangar Lifetime®, et amusez-vous !

6

7

Before Beginning Assembly

Remove this Parts List and Hardware Identifi er

from the Instructions and take an inventory of all

parts in both boxes.

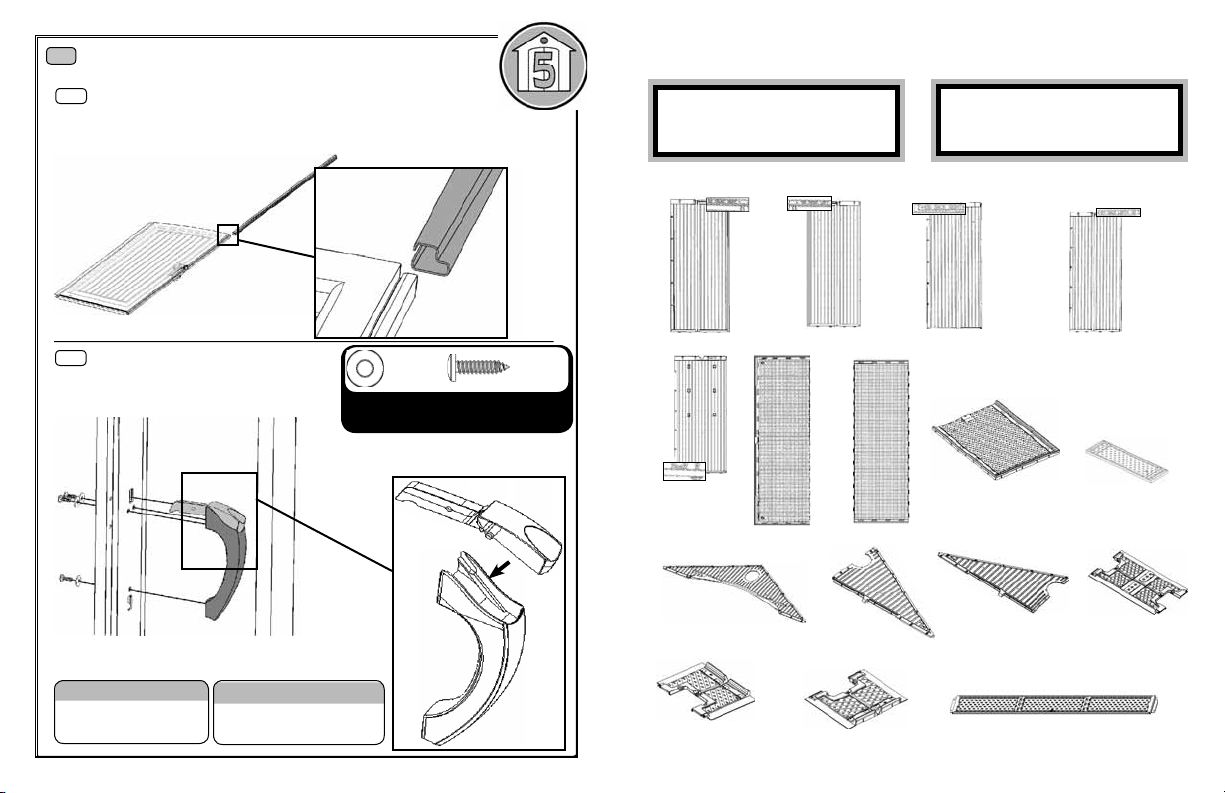

Parts List

Box 1 (Larger Box)

ID Part # Description Qty
Main Hardware

109 CB10999 Outer Floor Panel 2
110 CB11099 Center Floor Panel 2
111 CB11182D Front Gable 1
112 CB11282E Left Rear Gable 1
113 CB11382E Right Rear Gable 1
114 CB11480E Roof Panel 8
115 CB11580C Front Roof Cap 1
116 CB11680C Rear Roof Cap 1
117 CB11780C Center Roof Cap 3
118 ZS11881C Left Shed Door 1
119 1009334 Right Shed Door 1
120 ZS12080 8’ Long Shelf 1
121 CB12180 Corner Shelf 2
126 ZS12680 32” Short Shelf 2
AA ZS01200 Window 1
AB HB00100 Light Battery Powered 1
AC 1001866 Roof Truss Brace 3
AD AR02406 Roof Truss Channels 6
AF AR02706 Shelf Support Channel 2
AG AR02820 Door End Channel 2
AH ZP07606 Gable Support Square Tube 1
AI ZS01006 Roof Support 8
AJ 1009232 Skylight 4
AK DA03400 Peg Board 1

Box 2 (Smaller Box)

ID Part # Description Qty

104 ZS10482 Right Front Corner Panel 1
105 ZS10582 Left Front Corner Panel 1
106 ZS10682B Right Back Corner Panel 1
107 ZS10782B Left Back Corner Panel 1
108 ZS10882 Wall Panel 7
125 ZS12582 Window Wall Panel 1

Shed Parts Box [1009376]

ID Part # Description Qty
Main Hardware

AE 1009333 Shelf Support Bracket 6
BA 1004660 Right Door Handle 1
BB CH11380 Left Door Handle 1
BC IA01400 3.5” x .75” x 12” Wood Block 1
BD IA01500 Wood Shim 4

Truss Support Hardware Bag [1001884]

HL BN00300 1/4” Cap Nut 6
SA BB04500 Threaded Rod 3

Two Adults Required for Assembly

( + one Adult suggested as an instruction reader)

Shed Parts Box [1004670]

Skylight Hardware Bag [HH11600] 1

LA BS05900 #10 x .5” Pan-Head Screw 26
LB BW01200 #10 Fender Washer 26

Pegboard Hardware Bag [HH11700] 1

PA CH09399 Pegboard Clip 4
PB BS05800 #10 x .75” Pan-Head Screw 4
LB BW01200 #10 Fender Washer 4

Vent Hardware Bag [HH11900] 2

VA CH08381 Louvered Vent 1
VB DA03700 Vent Screen 1
PB BS05800 #10 x .75” Pan-Head Screw 6
VC BW01300 #10 Washer 6

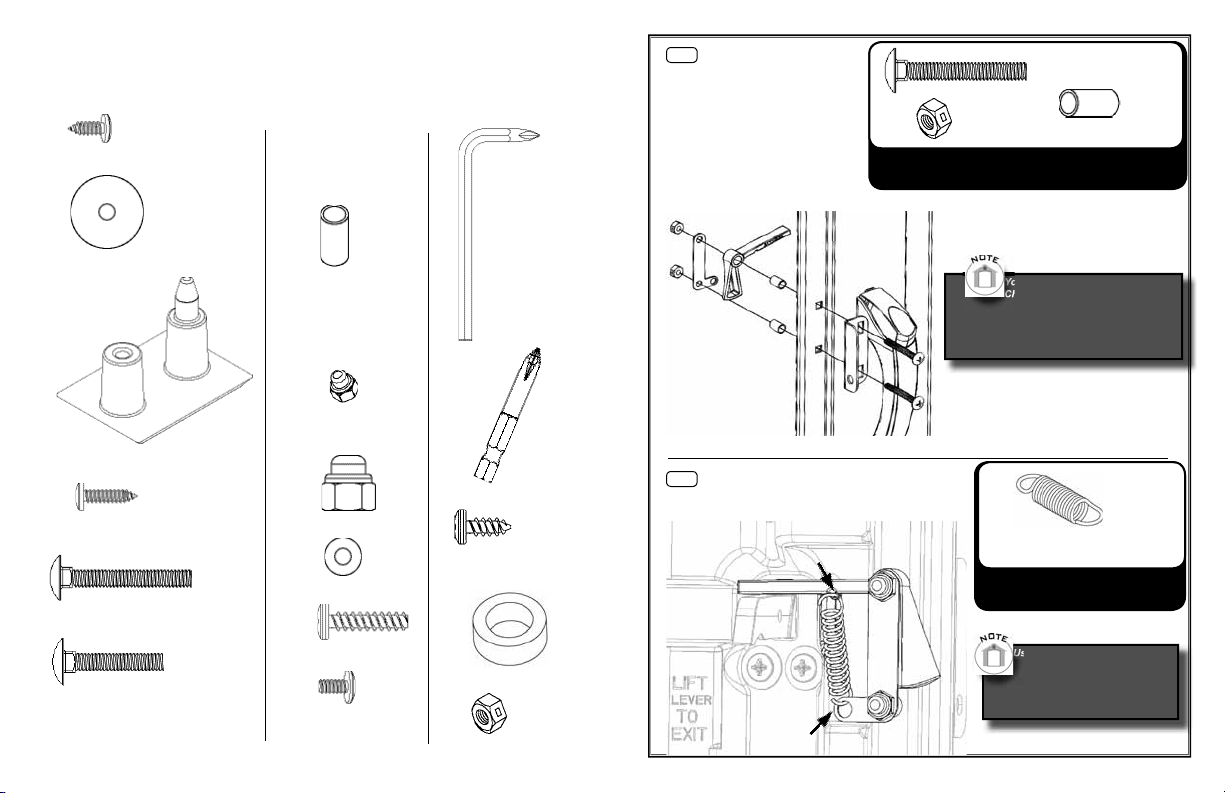

Door Handle Hardware Bag [1004666] 1

HA AC00100 Latch 1
HB 1000118 1/4” x 2” Carriage Bolt 2
HC 1000109 1/4” x 1.5” Carriage Bolt 2
HD BG01600 Door Spring 1
PB BS05800 #10 x .75” Pan-Head Screw 7
VC BW01300 #10 Washer 6
HG 1004661 Thumb Lever 1
HH BA05700 .375” x .56” Steel Spacer 2
HI ZP07820 Latch Cover Plate 1
HL BN00300 1/4” Cap Nut 2
HO CK00600 Spacer, Door Hinge 2
HM CH11999 Deadbolt Latch 2
HN AG04120 Right Door Latch (round hole) 1
HP AG04020 Left Door Latch (oval hole) 1
HQ 1007360 Window Latch 2
HR 300022 1/4” Center Lock Nut 2

Front Gable Hardware Bag [HH12100] 1

GA BS05700 .25” x 1.125” Pan-Head Screw 7
GB CF03399 End Plug 2

Truss Hardware Bag [1004015] 1

TA 1001865 Truss Connector 3
HK BN01600 #10 Cap Nut 20
TC BS06100 #10 x 3/8” Pan-Head Screw 21
TD DA04000 L-Key w/Phillips Head 1
TE BA07000 #2 Phillips Bit 1
TF CH14082 Gable Clip 2

Shed Screw Hardware Bag [1001632] 1

SS BS07500 .25” x .625” Screw 238

Tool Clip Assortment [HH12500] 1

CA BA06500 Pegboard J-Hook 3
CB BA06600 Pegboard L-Hook 3
CC BA06700 Pegboard Toolholder 2
CD BA06800 Pegboard 2” Double Arm Hook 1
CE BA06900 Pegboard 4’ Double Arm Hook 1

Door Gap Flap Hardware Bag [1004034] 1

FA CH14199 Left Gap Flap 1
FB CH14499 Right Gap Flap 1
LA BS05900 #10 x .5” Pan-Head Screw 4

Avant de commencer le montage

Détachez la liste des pièces et l’identifi cateur de

pièce des Instructions et faites un inventaire de toutes

les pièces que vous trouvez dans les deux boîtes.

Liste des pièces

Boîte 1 (Grande boîte)

ID Part # Description Qty
Main Hardware

109 CB10999 Panneau de plancher extérieur 2
110 CB11099 Panneau de plancher cntral 2
111 CB11182D Mur pignon avant 1
112 CB11282E Mur pignon arrière gauche 1
113 CB11382E Mur pignon arrière ddroit 1
114 CB11480E Panneau du toit 8
115 CB11580C Chapeau de toit avant 1
116 CB11680C Chapeau de toit arrière 1
117 CB11780C Chapeau de toit central 3
118 ZS11881C Porte gauche de hangar 1
119 1009334 Porte droite du hangar 1
120 ZS12080 Étagère de 8’ de long 1
121 CB12180 Étagère d’angle 2
126 ZS12680 Courte étagère de 32’’ 2
AA ZS01200 Fenêtre 1
AB HB00100 Lumière sur batterie 1
AC 1001866 Contrevent d’entretoise de toit 3
AD AR02406 Voies d’entretoise de toit 6
AF AR02706 Voie d’appui d’étagère 2
AG AR02820 Voie d’extrémité de porte 2
AH ZP07606 Tube carré de soutien de toit pignon 1
AI ZS01006 Support de toit 8
AJ 1009232 Fenêtre de toit 4
AK DA03400 Panneau perforé 1

Boîte 2 (petite boîte)

ID Part # Description Qty

104 ZS10482 Panneau d’angle avant droit 1
105 ZS10582 Panneau d’angle avant gauche 1
106 ZS10682B Panneau d’angle arrière droit 1
107 ZS10782B Panneau d’angle arrière gauche 1
108 ZS10882 Panneau mural 7
125 ZS12582 Panneau mural de fenêtre 1

Boîte de pièces du hangar [1009376]

ID No. pièce Description Qty
Main Hardware

AE 1009333 Appui du support de étagère 6
BA 1004660 Poignée porte droite 1
BB CH11380 Poignée porte gauche 1
BC IA01400 Bloc de bois de 3.5” x .75” x 12”1
BD IA01500 Cale en bois 4

Boîte des pièces du hangar [1001884]

HL BN00300 Écrou capuchon de 1/4” 6
SA BB04500 Tige fi letée 3

Deux adultes requis pour le

montage

(+ un adulte suggéré pour lire les instructions)

Boîte des pièces du hangar [1004670]

Sac d’accessoires de la fenêtre de toit [HH11600] 1

LA BS05900 Vis à tête cylindrique bombée No.10 x .5” 26
LB BW01200 Rondelle de protection No. 10 26

Sac d’accessoires du panneau perforé

PA CH09399 Clip de panneau perforé 4
PB BS05800 Vis à tête cylindrique bombée No.10 x .75” 4
LB BW01200 Rondelle de protection No.10 4

Sac d’accessoires de l’orifi ce [HH11900] 2

VA CH08381 Évent 1
VB DA03700 Moustiquaire 1
PB BS05800 Vis à tête cylindrique tombée No.10 x .75” 6
VC BW01300 Rondelle No.10 6

Sac d’accessoires de poignée de porte

HA AC00100 Loquet 1
HB 1000118 Boulon mécanique de 1/4” x 2” 2
HC 1000109 Boulon mécanique de 1/4” x 1.5” 2
HD BG01600 Ressort de porte 1
PB BS05800 Vis à tête cylindrique tombée No.10 x .75” 7
VC BW01300 Rondelle No.10 6
HG 1004661 Levier-poussoir 1
HH BA05700 Pièce d’écartement en acier de .375” x .56” 2
HI ZP07820 Plaque de protection de loquet 1
HL BN00300 Écrou à capuchon de 1/4” 2
HO CK00600 Pièce d’écartement, charnière de porte 2
HM CH11999 Loquet à pêne dormant 2
HN AG04120 Loquet porte droite (trou rond) 1
HP AG04020 Loquet porte gauche (trou ovale) 1
HQ 1007360 Loquet de fenêtre 2
HR 300022 Écrou de blocage centrale de 1/4” 2

Sac d’accessoires de mur pignon avant

GA BS05700Vis à tête cylindrique bombée de .25” x 1.125”7
GB CF03399 Obturateur extrémité 2

Sac d’accessoires d’entretoise [1004015] 1

TA 1001865 Raccord d’entretoise 3
HK BN01600 Écrou à capuchon No. 10 20
TC BS06100 Vis à tête cylindrique bombée No.10 x 3/8” 21
TD DA04000 Clé en L avec tête Phillips 1
TE BA07000 Embout Phillips No.2 1
TF CH14082 Clip de toit pignon 2

Sac d’accessoires de vis de hangar [1001632] 1

SS BS07500 .25” x .625” Screw 238

Assortiment de clips d’outils [HH12500] 1

CA BA06500 Crochet J de panneau perforé 3
CB BA06600 Crochet L de panneau perforé 3
CC BA06700 Porte-outil de panneau perforé 2
CD BA06800 Crochet à bras double de 2’’ pour panneau perforé1
CE BA06900 Crochet à bras double de 4” pour panneau perforé1

Sac d’accessoires de rabat court [1004034] 1

FA CH14199 Rabat court gauche 1
FB CH14499 Rabat court droit 1
LA BS05900 Vis à tête cylindrique bombée No.10 x .5” 4

[HH11700] 1

[1004666] 1

[HH12100] 1

8

9

Remove the Parts List from the center of this
manual, and locate color “Construction Tips”

1

1a

Nous recommandons une surface cimentée ou de style patio de niveau. Ceci assurera la meilleure
performance sur le long terme de votre hangar. L’emplacement doit être d’au moins 8’ x 10’.

Before Beginning! / Avant de commencer !

insert in box.

Détachez la liste des pièces du centre de
ce manuel et localisez le feuillet en couleur
“Conseils pour la Construction” dans la boîte.

Site Selection / Sélection du site

We recommend using a level cement or patio style surface. This will provide the
best long-term performance for your shed. The site needs to be at least 8’ x 10’.

8’

15.25”

16”

16”

16”

16”

16”

Surface must be leveled before installation. If the surface is not
properly leveled, the Outdoor shed will not assemble or function
correctly. Proper surface leveling will save you time in the long

10’

8’

La surface doit être mise de niveau avant l’installation. Si elle n’est pas

10’

parfaitement plane, votre hangar ne se montera pas et ne fonctionnera
pas correctement. Ceci est important et vous économisera du temps
sur le long terme, donc ne négligez pas cette étape.

run, so please do not ignore this step.

Alternate Site Preparation / Alternative de préparation du site

Wherever possible you should use the surfaces described above. When this is not possible, we recommend
you use one of the following options:

Dans la mesure du possible, utilisez les surfaces décrites ci-dessus. Si cela n’est pas possible, nous recommandons
l’une des options suivantes :

Note: Any platform or similar structure should be built above ground in order to avoid water pooling inside shed.
Remarque : Toute plate-forme ou structure similaire doit être construite au-dessus du sol afi n d’éviter l’accumulation
d’eau à l’intérieur du hangar.

OPTION 1: Wood Platform
OPTION 1 : Plate-forme en bois

Be sure you use lumber that is treated and approved for
outdoor use. Build outside frame to 93 1/2” x 118 1/4” outside
dimensions:
Vérifi ez que votre bois d’oeuvre a été traité et approuvé pour
l’utilisation à l’extérieur. Construisez un cadre de dimensions
extérieures de 93 1/2’’ x 118 1/4”” :

118 1/4”

93 1/2”

10

Item Qty.

2” x 4” x 90 1/2” treated board* 8
2” x 4” x 118 1/4” treated board* 2
48” x 93 1/2”’ Plywood (ACX)** 2
22 1/4” x 93 1/2” Plywood (ACX)** 1
16d 3” common nails 32
8d 1 1/2” common nails 36

* All lumber must be rated for outdoor use

Article Quantité

Planche traitée* de 2” x 4” x 90 1/2” 8
Planche traitée* de 2” x 4” x 118 1/4” 2
Contreplaqué (ACX) de** 48” x 93 1/2” 2
Contreplaqué (ACX) de** 22 1/4” x 93 1/2” 1
Clous ordinaires 16d 3” 32
Clous ordinaires 8d 1 1/2” 36

* Tous le bois d’oeuvre doit être approuvé pour l’usage

** Coupez les feuilles de 1m20 (4’) x 2m50 (8’) à cette

** Trim 4’ x 8’ sheets to this size

à l’extérieur

dimension

To be sure to have studs in
the correct location to nail
plywood in the next step, start
measuring here & measure
from center to center.

Pour être sûr d’avoir assez de poteaux d’ossature pour clouer
le contreplaqué à la prochaine étape, commencez à mesurer
à partir de la planche vers le centre du premier poteau. Puis
mesurez de centre à centre pour les autres poteaux.

B

A

Square up the frame by measuring
from corner to corner. Measurement A
should equal Measurement B.

Délignez le cadre en mesurant d’angle
à angle. La mesure A doit être égale à la
mesure B.

Place next large sheet. Cut last sheet of plywood to fi t remaining

Coupez la dernière feuille de contreplaqué pour correspondre à
l’espace restant (22” x 93 1/2”) sur le cadre. Clouez le contreplaqué

space (22”x93.5”) on frame. Nail plywood in place.

Place the 2” x 4” x 90 1/2” boards

on the inside of the frame. Nail each

board in place with the 16d nails.

Line up a large sheet of outdoor
rated plywood (48” x 93.5”) with
the end of the frame (same end you
measured from). Nail plywood in

Alignez une grande feuille de contreplaqué
(120cm x 237.5cm) sur l’extrémité du cadre
(la même que celle à partir de laquelle vous
avez commencé à mesurer). Clouez le

Drill 3 evenly spaced 1/2” drain holes in plywood between each

Percez 3 trous de drainage à espace égal de 1/2’ entre chaque solive de 2’’ x 4’’.

Place platform in the desired location. If platform does not rest
level on the ground, build up low points with loose dirt until
platform is stable.

Placez la plate-forme dans l’emplacement désiré. Si la plate-forme ne repose pas de
niveau sur le sol, remplissez les points bas avec de la terre meuble jusqu’à ce que
la plate-forme soit stable.

Placez les planches de 2” x 4” x 90

1/2” à l’intérieur du cadre. Clouez

chaque planche en place avec les

clous 16d.

place.

contreplaqué en place.

en place.

2” x 4” joist.

11

OPTION 2: Filled Wood Frame
OPTION 2 : Cadre en bois imprégné

Be sure you use lumber that is treated and approved for outdoor
use. Cut outside frame to 8’ x 10’ outside dimensions:

Vérifi ez que votre bois d’oeuvre a été traité et approuvé pour
l’utilisation à l’extérieur. Construisez un cadre de dimensions
extérieures de 8’ x 10’ :

Be sure that
frame is level.

Vérifiez que le cadre
est de niveau.

10’

8’

Nail an L-bracket on each corner of
the frame with 8d nails.

Clouez un support en L sur
chaque angle du cadre avec des
clous 8d.

Place platform in the desired location. If platform does not rest
level on the ground, build up low points with loose dirt or “Pea”
gravel, until platform is stable.

Une fois que toutes les planches sont bien de niveau et ne bougent pas, entassez du gravier roulé ou de la
terre autour de l’extérieur du cadre, en descendant à partir du cadre.

Once all boards are level and do not wobble, pack
“Pea” gravel or dirt around the outside of the
frame, and slope away from frame.

Une fois que toutes les planches sont bien de
niveau et ne bougent pas, entassez du gravier
roulé ou de la terre autour de l’extérieur du cadre,
en descendant à partir du cadre.

12

Maintenant, remplissez l’intérieur du cadre de gravier
roulé. Servez-vous d’une planche de régalage pour
éliminer l’excès de matériau d’appoint et aplanir la

Item Qty.

2” x 6” x 7’ 5” treated board* 2
2” x 4” x 10’ treated board* 2
8d 1 1/2” common nails 16
1” ‘L’ bracket 4
“Pea” gravel 9.8 cu. ft. (aprox.)
Leveling board (2” x 4” x 10’) 1

* Must be rated for outdoor use.

Article
Quantité

Planche traitée* de 2” x 6” x 7’ 5” 2
Planche traitée* de 2” x 4” x 10’ 2
Clous ordinaires 8d 1 1/2” 16
Support en ‘L’ de 1” 4
Gravier roulé: 9.8 pieds cubes
Planche de regalage (2” x 4” x 10’) 1

* Doit être approuvé pour l’usage à l’extérieur.

A

Square up the frame by measuring
from corner to corner. Measurement A

Délignez le cadre en mesurant d’angle
à angle. La mesure A doit être égale à

Now fi ll the inside of the frame with “Pea” gravel.
Use a leveling board to scrape off extra fi ll material

B

should equal Measurement B.

la mesure B.

Use aprox. 9.8
cu. ft. of “pea”

gravel.

Utilisez environ 9,8 pieds

cubes de gravier roulé.

and to level the surface.

surface.

2

Assemble Floor / Montage du plancher

Lay Outer Floor Panel (109) fl at on the ground. Hold a Center Floor

2a

Panel (110) at an angle (as shown) and fi t tabs into slots and lay
Center Floor Panel fl at. Add Next Center Panel (110) and last Outer
panel (109).

Disposez le panneau de plancher extérieur (109) à plat sur le
sol. Tenez un panneau de plancher central (110) à un angle
(comme illustré) et faites entrez les pattes dans les fentes, puis
posez le panneau de plancher central à plat. Ajoutez le dernier
panneau extérieur (109).

1.

109

2.

110

CAUTION

Sharp objects may damage your fl oor. If
resting sharp, heavy objects on your shed
fl oor, place a block of wood between the
sharp object and fl oor.

ATTENTION

Les objets pointus risquent d’endommager votre plancher.
Si vous devez poser des objets pointus et lourds sur le
plancher du hangar, placez un bloc de bois entre l’objet et
le plancher.

3.

110

109

13

3

Assemble Window

Remove plastic sheeting from Window (AA) and slide

3a

Window into slot on the Window Wall Panel (125). Attach
a Window Latch (HQ) above each corner of the Window as
shown. When tightening screws (SS), be sure that Window
Latches will slide freely. Do not overtighten. Insert screw
(TC) into the hole in the window. Set panel aside.

Enlever la protection en plastique de la fenêtre (AA) et faites glisser la
fenêtre dans la fente du panneau mural de fenêtre (125). Fixez un loquet
de fenêtre (HQ) au-dessus de chaque angle de fenêtre, comme illustré.
Lorsque vous serrez les vis (SS), assurez-vous que les loquets glissent
librement. Ne serrez pas excessivement. Introduisez la vis (TC) dans
l’orifi ce de la fenêtre. Posez le panneau de côté.

HQ (2)

Hardware Bags:
Sacs d’accessoires :

SS (4)

1004015
1001632
1004666

TC (1)

Screwdriver

Tournevis

4

Assemble Front Corner / Montage de l’angle avant

Fold Left Front Corner Panel (105). Fit tabs of panel into the front left corner

4a

(while facing shed) of your fl oor. Place a wood block under fl oor panel, directly
under fi rst tab, then pull down on Corner panel until tab snaps into place.
Move block under the next tab and repeat.

Pliez le panneau d’angle avant gauche (105). Faites entrer les pattes du panneau dans l’angle
avant gauche (faisant face au hangar) de votre plancher. Placez un bloc de bois sous le panneau
de plancher, directement sous la première patte, puis tirez sur le panneau d’angle jusqu’à ce que
la patte clique en place. Déplacez le bloc sous la patte suivante et répétez.

105

Place Wood Block (BC) directly under
the tab you are inserting. Snap tabs

Placez le bloc en bois (BC) directement sous
la patte que vous introduisez. Emboîtez les
pattes en place l’une à la fois.

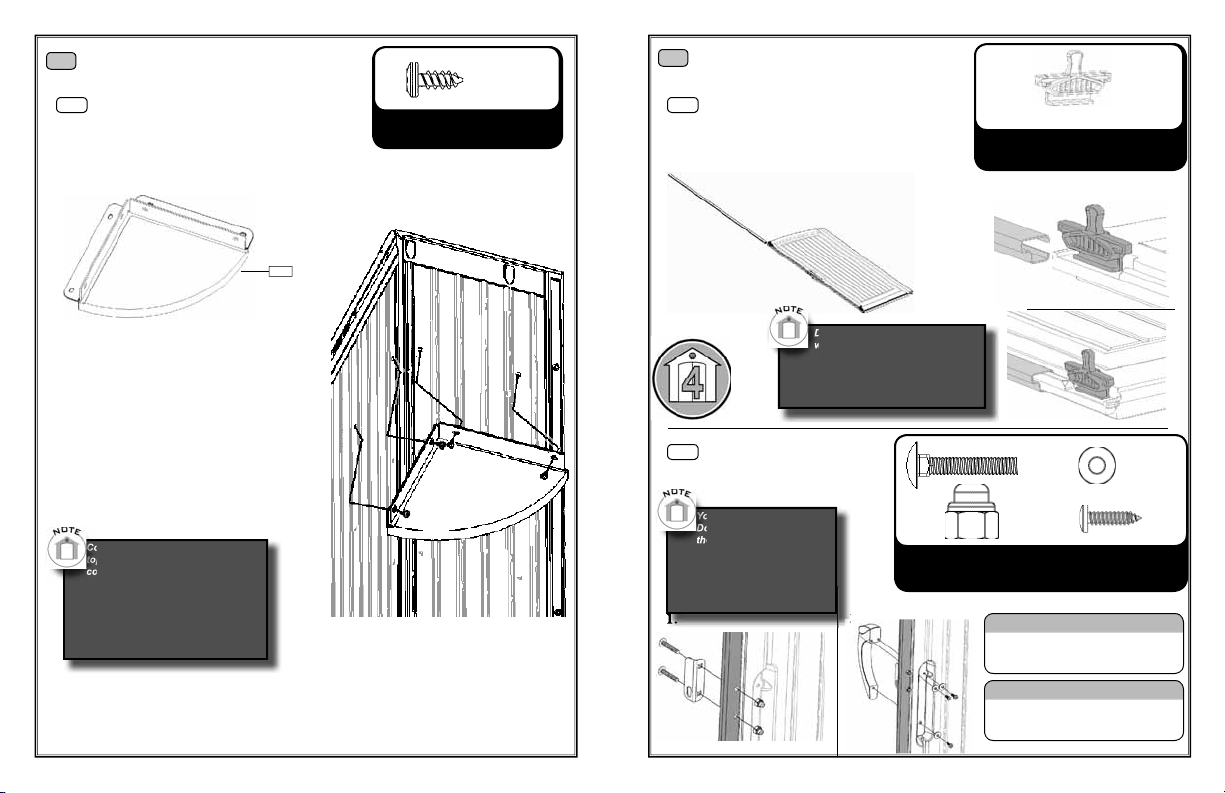

Fold up edges of Corner Shelf (121). Line-up holes in Corner

4b

Shelf with top set of premade holes in Left Front Corner Panel
and secure with screws (SS).

Pliez les bords de l’étagère d’angle (121). Alignez les trous de l’étagère d’angle
avec la rangée de trous pré-percés du panneau d’angle avant gauche et fi xez
avec les vis (SS).

into place one at a time.

Hardware Bags:
Sacs d’accessoires:
1001632

SS (4)

Screwdriver

Tournevis

Insert window with bent edge at top

and pointing away from the wall.

Introduisez la fenêtre avec le bord courbé en
haut et pointant dans la direction opposée à
celle du mur.

14

Place screw (TC) in this hole to
keep window from sliding up
too far. Insert until fl ush with

Placez une vis (TC) dans cet orifi ce pour
empêcher la fenêtre de trop glisser vers
le haut. Poussez-la jusqu’à ce qu’elle soit

en affl eurement avec la fenêtre.

the window.

121

Corner Shelf should only be placed in top set of
holes. See inside the back cover for information

L’étagère d’angle ne doit être placée que sur le
groupe de trous supérieurs. Consultez la couverture
arrière pour informations concernant l’achat
d’étagères supplémentaires.

on purchasing additional shelves.

Top holes

Trous
supérieurs

15

5

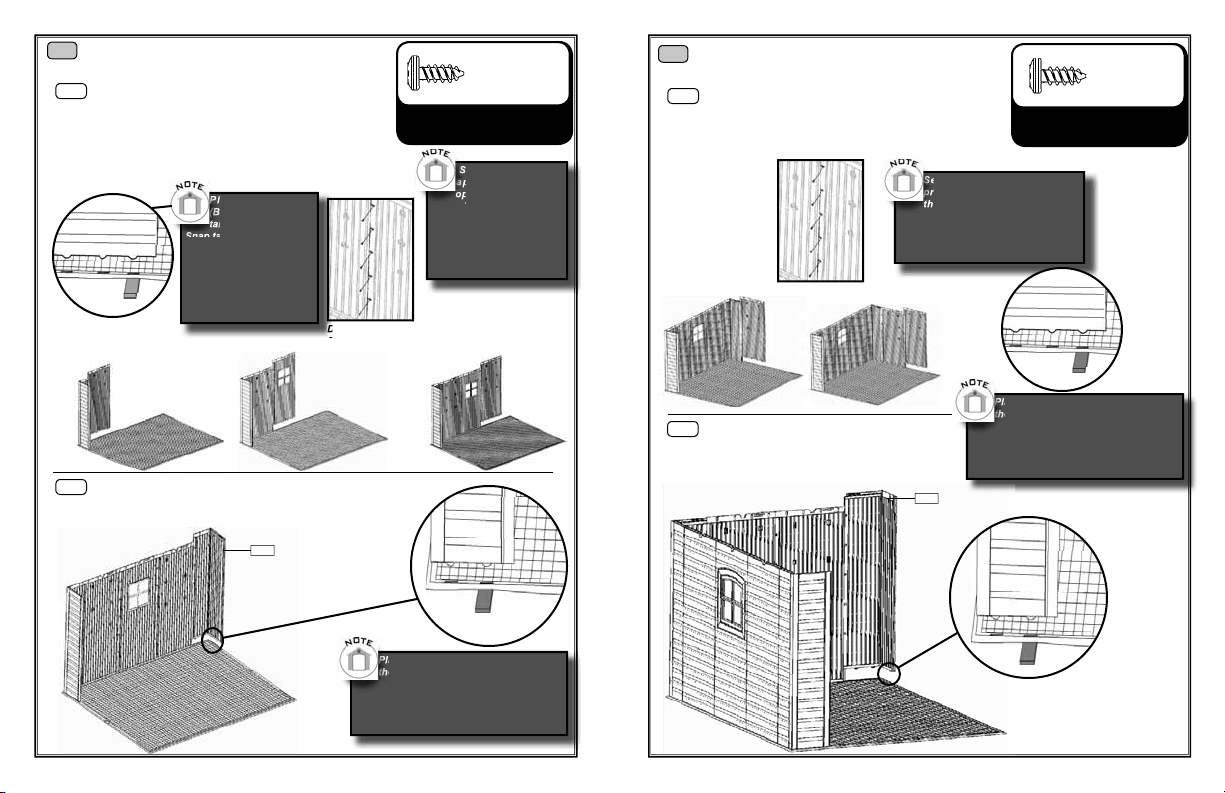

Assemble Left Wall / Montage du mur
gauche

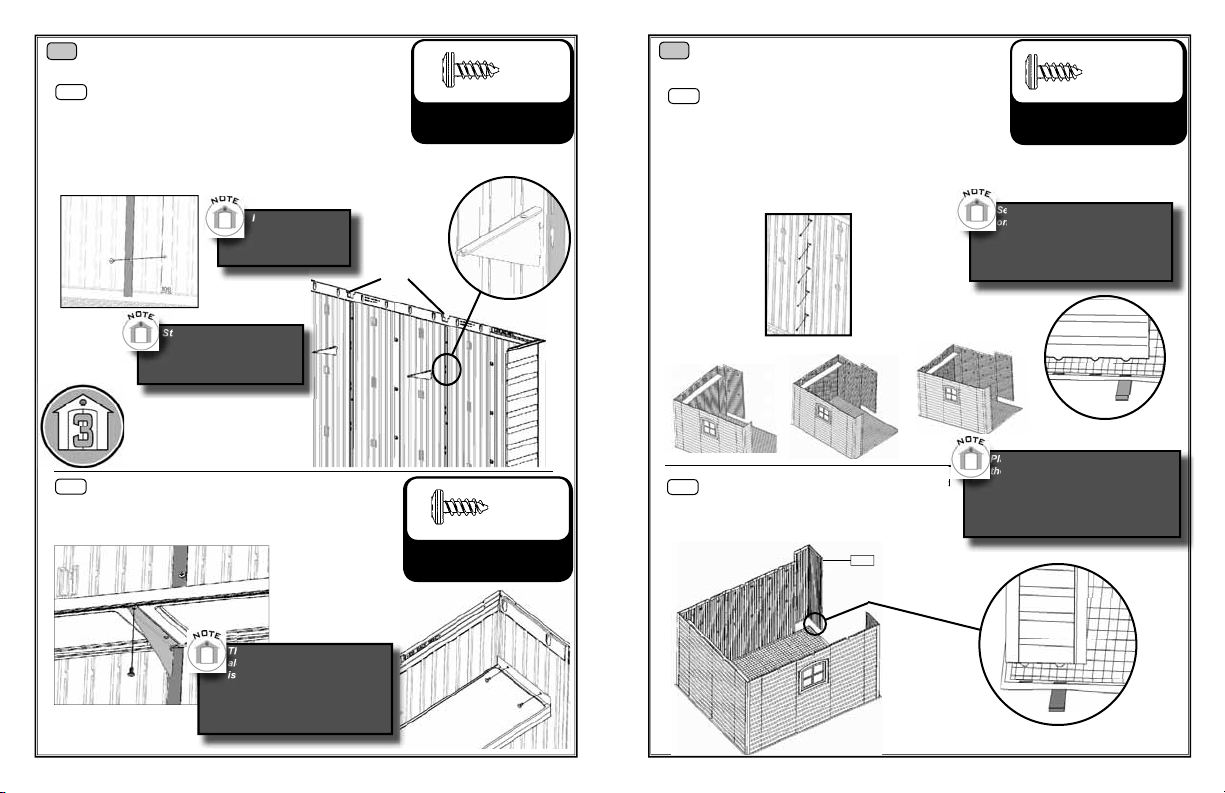

Snap Wall Panels (108) into place along long side of shed. Window

5a

Wall Panel (125) can be inserted into any side Wall Panel position.
Look to make sure holes line up and then fasten panels together
with screws (SS).

Emboîtez les panneaux muraux (108) en place sur le long côté du hangar. Le
panneau mural de fenêtre (125) peut être introduit en une position quelconque
du panneau mural. Vérifi ez que les trous sont alignés et fi xez les panneaux
ensemble à l’aide des vis (SS).

Place Wood Block
(BC) directly under the
tab you are inserting.

Snap tabs into place one at

Placez le bloc en bois
(BC) directement sous la
patte que vous introduisez.
Emboîtez les pattes en place
l’une à la fois.

1.

Fold Left Back Corner Panel (107). Snap into place and fasten with

5b

Screws (SS).

Pliez le panneau d’angle arrière gauche (107). Emboîtez en place avec les
vis (SS).

a time.

Do Not Over-Tighten
Screws

2.

107

Ne serrez pas
excessivement les
vis.

SS (20)

Hardware Bags:
Sac d’accessoires :
1001632

Second person should

apply pressure on

opposite side of the

wall for easy insertion

Une seconde personne
doit appuyer sur le côté
opposé du mur pour faciliter
l’introduction des vis.

3.

Screwdriver

Tournevis

of screws.

6

Assemble Back Wall / Montage du mur
arriere

Insert two Wall Panels (108) along back side of shed. Fasten panels

6a

with screws (SS). Make sure holes line up.

Introduisez deux panneaux muraux (108) sur le côté arrière du hangar. Fixez
les panneaux à l’aide des vis (SS). Vérifi ez l’alignement des trous.

Do Not Over­Tighten Screws

Ne serrez pas
excessivement les
vis.

1.

Fold Right Back Corner Panel (106). Snap into place

6b

and fasten with Screws (SS).

Pliez le panneau d’angle droit arrière (106). Emboîtez en place
avec les vis (SS).

2.

Second person should apply
pressure on opposite side of
the wall for easy insertion of

Une seconde personne doit appuyer
sur le côté opposé du mur pour faciliter
l’introduction des vis.

Placez un bloc en bois (BC) directement sous
la patte que vous introduisez. Emboîtez les
pattes en place l’une à la fois.

106

SS (15)

Hardware Bags:
Sac d’accessoires :
1001632

screws.

Place Wood Block (BC) directly under
the tab you are inserting. Snap tabs into

Screwdriver

Tournevis

place one at a time.

Place Wood Block (BC) directly under
the tab you are inserting. Snap tabs into

Placez un bloc en bois (BC) directement sous
la patte que vous introduisez. Emboîtez les
pattes en place l’une à la fois.

16

place one at a time.

17

7

Install Back Shelf / Installation de l’étagère

arrière

Insert two Shelf Support Channels (AF) into slots on back wall (align with

7a

Truss Notches as shown) and secure with Screws (SS) beginning at the
bottom of the Channels. Set a Shelf Support Bracket (AE) into the top
location of each of the Shelf Support Channels.

Introduisez deux voies d’appui d’étagère (AF) dans les fentes du mur arrière
(alignez avec les encoches d’entretoise, comme illustré) et fi xez avec les vis (SS)
en commençant en bas des voies. Posez un support d’étagère (AE) à l’endroit
supérieur de chaque voie d’appui d’étagère.

Hardware Bags:
Sac d’accessoires :
1001632

SS (8)

Screwdriver

Tournevis

8

Assemble Right Wall / Montage du mur
de droite

Snap Wall Panels (108) into place along long side of shed. Window

8a

Wall Panel (125) can be inserted into any side Wall Panel position.
Fasten panels together with screws (SS). Make sure holes line up.

Insérez les Panneaux maraux (108) dans son emplacement le long du fl anc
plus long que le hangar. Le panneau mural de fenêtre (125) peut être introduit
en une position quelconque du panneau mural. Fixez les panneaux ensemble
à l’aide des trous (SS) Vérifi ez que les trous sont alignés.

Hardware Bags:
Sac d’accessoires :
1001632

SS (20)

Screwdriver

Tournevis

Insert Bracket at an

Introduisez le support à
un angle

Start at the bottom of the

channel to insert screws.

Commencez à introduire les vis à
la partie inférieure de la voie.

Fold up fl aps on end of 8’ Long Shelf (120). Set shelf on brackets with

7b

indentations toward wall, and screw (SS) into place.

Pliez les rabats d’extrémité de la longue étagère – 2m50 – 8’ (120). Placez
l’étagère sur les supports dentelés vers le mur, et vissez (SS) en place.

There are only holes for screws
along front side of the shelf (front
is labeled “Front” on underside

Les trous de visse ne se trouvent que
sur le côté avant de l’étagère (partie
étiquetée « Avant » sous l’étagère).

18

angle.

of shelf)

Truss Notch
Encoche

d’entretoise

Hardware Bags:
Sac d’accessoires :
1001632

SS (6)

Screwdriver

Tournevis

Do Not Over­Tighten Screws

Ne serrez pas
excessivement les
vis.

3.

1.

Fold Right Front Corner Panel (104). Snap into place and

8b

fasten with Screws (SS).

Pliez le panneau d’angle avant droit (104). Emboîtez en place
avec les vis (SS).

2.

104

Second person should apply pressure
on opposite side of the wall for easy

Une seconde personne doit appuyer
sur le côté opposé du mur pour faciliter
l’introduction des vis.

Place Wood Block (BC) directly under
the tab you are inserting. Snap tabs into

Placez un bloc en bois (BC) directement sous
la patte que vous introduisez. Emboîtez les
pattes en place l’une à la fois.

insertion of screws.

place one at a time.

19

9

Install Corner Shelf / Installation de
l’étagère d’angle

Fold up edges of Corner Shelf (121). Line-up holes in Corner

9a

Shelf with top set of premade holes in Right Front Corner Panel
and secure with screws (SS).

Pliez les bords de l’étagère d’angle (121). Alignez les trous de l’étagère
d’angle avec le groupe de trous pré-percés supérieurs du panneau d’angle
avant droit et fi xez à l’aide des vis (SS).

Hardware Bags:
Sac d’accessoires :
1001632

SS (4)

Screwdriver

Tournevis

10

Left Door Assembly / Montage de la
porte gauche

Rest Left Door (118) with front side down. Position Deadbolt

10a

Latches (HM) in slots at top and bottom of door then slide Door
End Channel (AG) onto the door.

Posez la porte gauche (118) sur son côté avant. Positionnez les loquets
à pêne dormant (HM) dans les fentes du haut et du bas de la porte, puis
glissez la voie d’extrémité de porte (AG) dans la porte.

(Not Actual Size)

(La taille n’est pas réelle)

Hardware Bags:
Sac d’accessoires :
1004666

HM (2)

Rubber Mallet

Marteau caoutchouc

Corner Shelf should only be placed in
top set of holes. See inside the back
cover for information on purchasing

L’étagère d’angle ne doit être placée
que sur le groupe de trous supérieurs.
Consultez la couverture arrière pour
informations concernant l’achat d’étagères
supplémentaires.

20

additional shelves.

121

Top holes
Trous

supérieurs

Back of
Door

Door End Channel fi ts onto door
with the fl at side up (facing the Dead

La voie d’extrémité de porte s’adapte dans
la porte avec le côté plat en haut (en face
des loquets à pêne dormant).

Install Left Door Handle (BB). Set door

10b

aside.

Montez la poignée de porte gauche (BB). Mettez la

porte de côté.

You may need to nudge the
Door End Channel to make
the holes line up with the gap

Vous devrez peut-être pousser
légèrement la voie d’extrémité de
porte pour aligner les trous avec
l’ouverture dans la porte.

1.

HC

HP

Back of Door / Arrière de la porte

in the door.

2.

HL

Arrière de la
porte

Hardware Bags:
Sac d’accessoires :
1004666

BB

bolt Latches).

VC

PB

PB

TOP / HAUT

BOTTOM / BAS

HC (2)

HL (2)

7/16” Wrenches (2)
Clés de 7/16” (2)

CAUTION

Do not overtighten. Overtightening may
damage parts and void warranty.

ATTENTION

Ne serrez pas excessivement. Un serrage
excessif risque d’endommager les pièces et
annule la garantie

VC (3)

PB (3)

Screwdriver

Tournevis

21

11

Right Door Assembly / Montage de la porte
droite

Rest Right Shed Door (119) with front side down, then slide Door End Channel (AG)

11a

onto the door.

Poser la porte de hangar droite (119) sur son côté avant, puis glissez la voie d’extrémité de
porte (AG) dans la porte.

Shed Parts / Pièces du hangar

(Not actual size / Les dimensions ne sont pas réelles)

Before Beginning Assembly

Remove this Parts List and Hardware Identifi er
from the Instructions and take an inventory of all
parts in both boxes.

Avant de commencer le montage

Détachez la liste des pièces et l’identifi cateur de
pièce des Instructions et faites un inventaire de
toutes les pièces se trouvant dans les deux boîtes

PULL OUT THIS PAGE / DÉTACHEZ CETTE PAGE

Back of Door / Arrière de la porte

Install Door Handle and Thumb Latch onto the Right

11b

Shed Door.

Installez la poignée de porte et le loquet poussoir sur la porte
droite du hangar.

1.

CAUTION

Do not overtighten. Overtightening
may damage parts and void
warranty.

22

ATTENTION

Ne serrez pas excessivement. Un
serrage excessif risque d’endommager
les pièces et annule la garantie

VC (3)

Hardware Bags:
Sac d’accessoires :
1004666

104

105

106

107

FOR EASY REFERENCE / POUR RÉFÉRENCE RAPIDE

108

PB (3)

Screwdriver

Tournevis

HG

111

BA

115

109

110

114

126

112

116

113

120

117

23

119

125

118

AJ BA

AK

BB HA

Back view

Front view

121

AC

FOR EASY REFERENCE / POUR RÉFÉRENCE RAPIDE

AG

PULL OUT THIS PAGE / DÉTACHEZ CETTE PAGE

24

HD

HG

HI

HM

HN

HP

PULL OUT THIS PAGE / DÉTACHEZ CETTE PAGE

VA

Front view Back view

AA

AD

AH

AB

AE

AI

AF

VB

TA

TF

Suggested Tools & Materials (Not Included):
Outils et matériaux conseillés (Non inclus) :

Adjustable

Réglable

3/8”

7/16”

(2) (1)

Échelle

(2)

Power Drill * Work Light

électrique*

Step Ladder

* see “Screwdriver Notice” on page 2
* voir “Avis concernant les tournevis” en page 2

(1)

Perceuse

(1)

GB

Rubber Mallet

Marteau en

caoutchouc

(1)

Lampe de travail

(1)

Box Knife

Couteau à

boîte

(1)

HQ

Pliers

Pinces

Phillips Head

Vis Phillips

(1)

(1)

Flashlight

Torche

électrique

(1)

SA

FOR EASY REFERENCE / POUR RÉFÉRENCE RAPIDE

**U.S. and Canada customers ONLY**

IF ASSISTANCE IS NEEDED, DO NOT CONTACT THE STORE!!!

CALL OUR CUSTOMER SERVICE DEPARTMENT at 1 [phone]

HOURS: 7:00 a.m. to 5:00 p.m. Monday through Friday (Mountain Standard Time)

**For customers outside the U.S. or Canada, please contact the store for assistance.**

25

Install Latch assembly onto the Right

Shed Hardware / Pièces du hangar

(Actual Size / Les dimensions réelles)

LA

TD

11c

Shed Door.

Installez le mécanisme du loquet poussoir sur
la porte droite du hangar.

HR (2)

HB (2)

HH (2)

LB

PA

PB

HB

FOR EASY REFERENCE / POUR RÉFÉRENCE RAPIDE

HC

PULL OUT THIS PAGE / DÉTACHEZ CETTE PAGE

Hardware Bags:
Sac d’accessoires :

HH

HI HA

HK

HL

VC

GA

TC

TE

Attach Door Spring (HD) to handle assembly. Set the door

11d

SS

HO

HR

aside.
Fixez le ressort du mécanisme de la porte (HD) sur la poignée. Mettez
la porte de côté.

1004666

HN

HA

HI

7/16” Wrenches (2)
Clés de 7/16” (2)

You may need to nudge the Door End
Channel to make the holes line up

with the gap in the door.

Vous devrez peut-être pousser légèrement la voie
d’extrémité de porte pour aligner les trous avec
l’ouverture dans la porte.

(Not Actual Size)

(La dimension n’est pas réelle)

Hardware Bags:
Sac d’accessoires :
1004666

Use pliers to pull spring down and

Servez-vous de pinces pour tirer le
ressort vers le bas et l’attacher dans le
trou du bas.

Screwdriver

Tournevis

HD (1)

HD (1)

hook into bottom hole.

26

27

12

Front Gable Assembly / Montage du
mur pignon

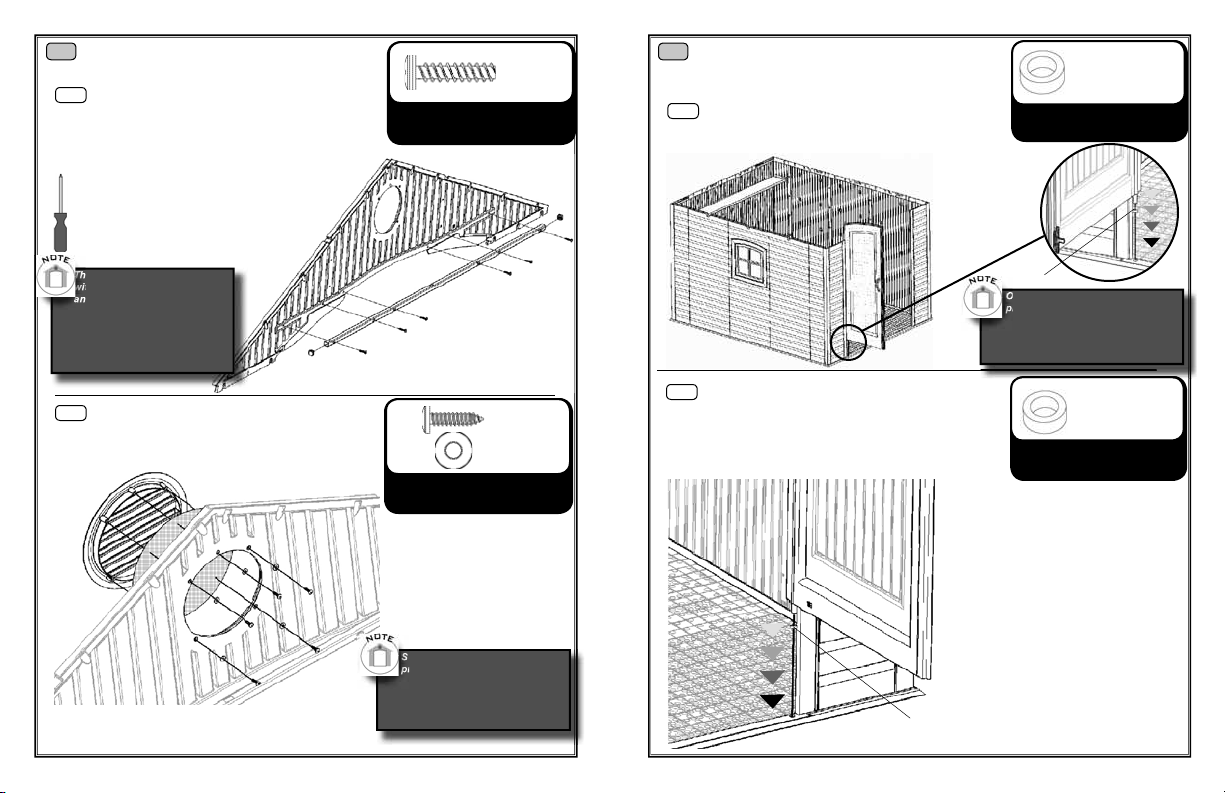

Insert End Plugs (GB) into ends of Gable Support Square Tube (AH).

12a

Attach Gable Support Square Tube to Front Gable (111), and secure
with screws (GA).

Introduisez les obturateurs d’extrémité (GB) dans les extrémités du tube
carré de soutien de mur pignon (AH). Fixez le tube carré de soutien de mur
pignon au mur pignon avant (111) et serrez les vis (GA).

Only use a hand screwdriver on
this step

N’utilisez qu’un tournevis manuel
pour cette étape.

Hardware Bags:
Sac d’accessoires :
HH12100

GA (5)

Screwdriver

Tournevis

13

Install Doors and Front Gable /
Installation des portes et toit pignon
avant

Slide one spacer (HO) onto bottom hinge pin of Left Shed Door and

13a

place pin into indent in fl oor.

Faites glisser une pièce d’écartement (HO) sur la broche de la porte de gauche
et placez la broche dans l’encoche du plancher.

HO (1)

Hardware Bags:
Sac d’accessoires :
1004666

The Square Tube must be oriented
with the fl at rectangle hole up,
and the flat oval holes facing

Le tube carré doit être orienté avec le
trou plat rectangulaire vers le haut,
et les trous plats de forme ovale en
direction opposée au toit pignon.

12b

Montez l’Évent (VA) et la Moustiquaire (VB) dans le pignon de toit à
l’aide des vis (PB) et rondelles (VC).

28

away from the gable.

GB

Install Vent (VA) and Screen (VB) into the Front Gable, using
screws (PB) and washers (VC).

AH

PB (5)

VC (5)

Hardware Bags:
Sac d’accessoires :
HH11900

Second person should apply
pressure on opposite side of the

wall for easy insertion of screws.

Une seconde personne doit appuyer
sur le côté opposé du mur pour faciliter
l’introduction des vis.

Screwdriver

Tournevis

Une personne doit maintenir les portes en
place jusqu’à ce qu’elles soient attachées
avec le toit pignon avant.

Slide one spacer (HO) onto bottom hinge pin of Right Shed Door and

13b

place pin into indent in fl oor.
Faites glisser une pièce d’écartement (HO) sur la broche du bas de la porte

de droite et placez la broche dans l’encoche du plancher.

HO

HO

One person should hold doors in
place until they are secured with the

Hardware Bags:
Sac d’accessoires :
1004666

front Gable.

HO (1)

29

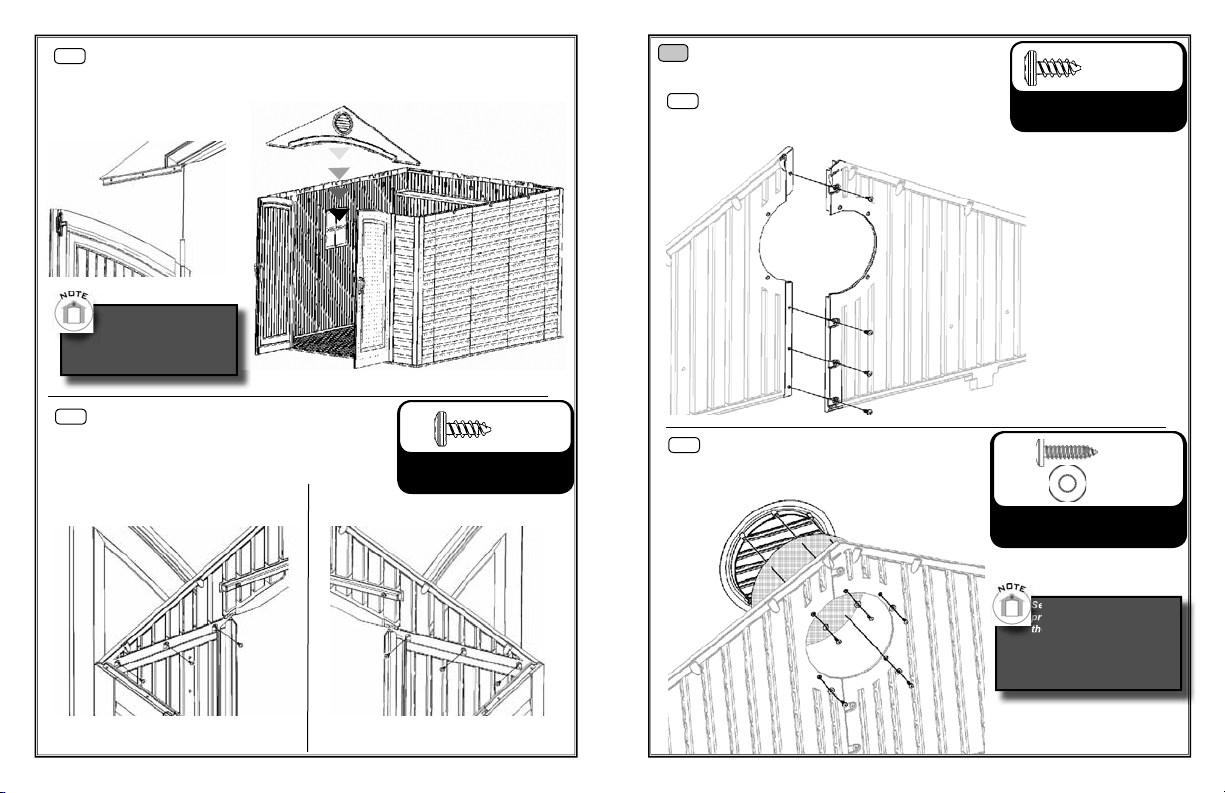

Install Front Gable.

13c

Installez le toit pignon avant.

Top Hinge pins fi t into holes

on underside of Front Gable

Les broches supérieures entrent
dans les trous situés sous le toit
pignon avant.

Secure both sides of Front Gable with screws (SS).

13d

Attachez les deux côtés du toit pignon avant à l’aide des vis (SS)

Hardware Bags:
Sac d’accessoires :
1001632

SS (6)

Screwdriver

Tournevis

14

Assemble Rear Gable / Montage du
toit pignon arrière

Assemble two halves of the Rear Gable.

14a

Assemblez les deux moitiés du toit pignon arrière.

Install Vent into the Rear Gable. Set aside until later.

14b

Installez l’évent dans le toit pignon arrière. Mettez-le de côté jusqu’à plus
tard.

SS (4)

PB (5)

VC (5)

Screwdriver

Tournevis

Screwdriver

Tournevis

screws.

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
HH11900

Second person should apply
pressure on opposite side of
the wall for easy insertion of

Une seconde personne doit appuyer
sur le côté opposé du mur pour faciliter
la pose des vis.

30

31

15

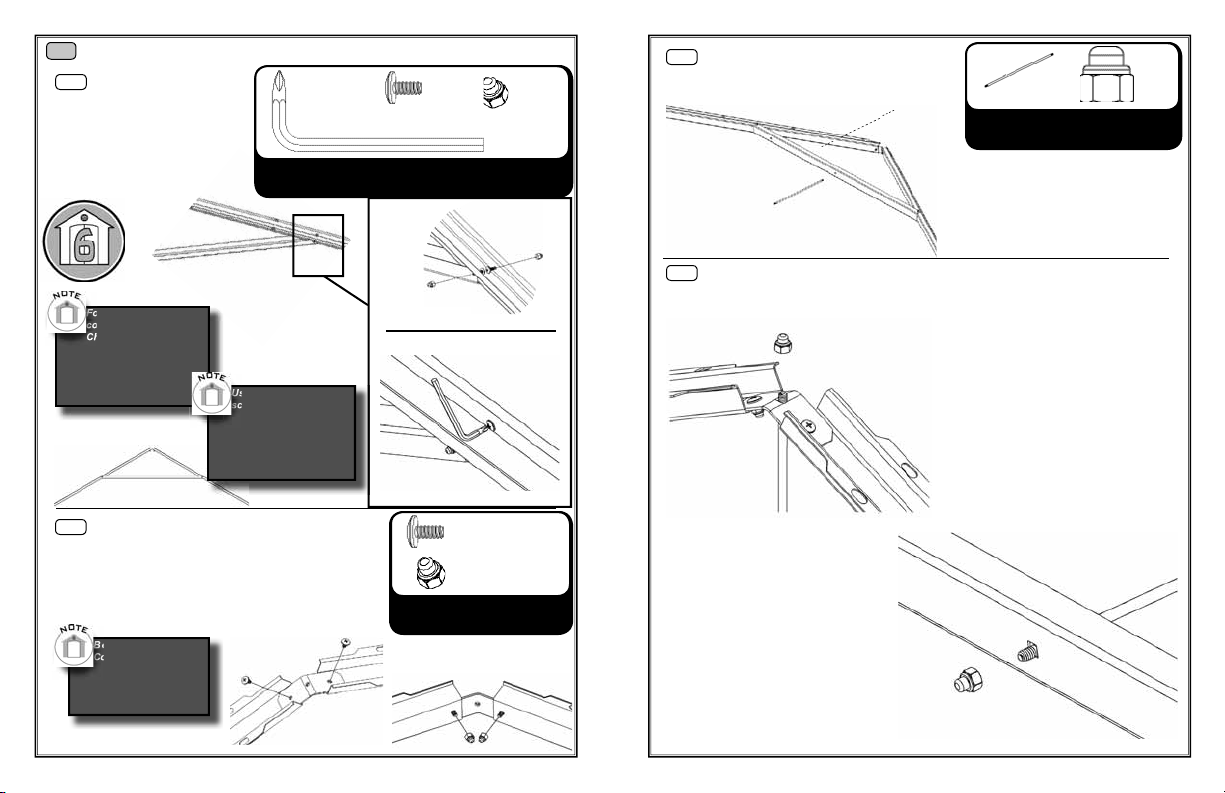

Assemble Truss / Assemblage de l’entretoise

Attach Brace (AC) to two Roof Truss

15a

Channels (AD) (one on each side of
Brace). Secure Brace with screws
(TC) and nuts (HK).

Attachez l’appui (AC) aux deux voies
d’entretoise de toit (AD) (une de chaque côté
de l’appui). Fixez l’appui à l’aide des vis (TC)
et écrous (HK).

Follow picture above to
connect Brace to a Truss
Channel at each end of

Suivez l’illustration en haut
pour attacher l’appui au
chaque voies d’entreoise a
chaque end de l’appui. .

Use Truss Connector (TA) to attach Roof Truss Channels at top.

15b

Secure with screws (TC) and nuts (HK). Before completely tightening,
lay assembly on its side to be sure Channels and Brace are parallel.
Completely tighten all hardware.

Attachez les voies d’entretoise de toit au sommet en vous servant du raccord
d’entretoise (TA). Attachez avec les vis (TC) et écrous (HK). Avant de serrer
à fond, déposez l’ensemble sur son côté pour vérifi er que les voies et l’appui
sont parallèles. Serrez complètement tous les accessoires.

Be sure that Truss
Connector is aligned with

Vérifiez que le raccord
d’entretoise est aligné sur
les voies d’entretoise.

the Brace.

the Truss Channels.

Hardware Bags:
Sac d’accessoires :
1004015

AD

AC

Use L-key (TD) to hold
screw (TC) in place while

tightening nut (HK).

Utilisez la clé en L (TD) pour
maintenir en place la vis
(TC) tandis que vous ajustez
l’écrous (HK).

TA

TC (4)

L’écrou dans la parte
externe de l’appui.

Hardware Bags:
Sac d’accessiores :
1004015

TC (6)

HK (6)

HK (4)

TD (1)

3/8” Wrench (1)

Clé de 3/8” (1)

The nut goes on

outside of the

truss.

3/8 “ Wrench (1)

Clé de 3/8” (1)

Slide a Threaded Rod (SA) through the Truss Support

15c

Brace and the top of the Truss Connector.

Deslice un Vástago Roscado a través del Soporte de la Cabriada y de la
parte superior del Conector de Cabriada.

Hardware Bags:
Sac d’accessoires :
1001884

SA

15d

Secure the top and bottom of the Threaded Rod with a 1/4” Cap Nut (HL).

Fixez le haut et le bas de la tige fi letée à l’aide de l’écrou à chapeau de 0cm65 (1/4”) (HL).

SA (3)

Repeat Steps A-D for each Truss.

Répétez les étapes A-D pour

HL (6)

3/8” Wrench (1)

Clé de 3/8” (1)

chaque entretoise.

32

33

16

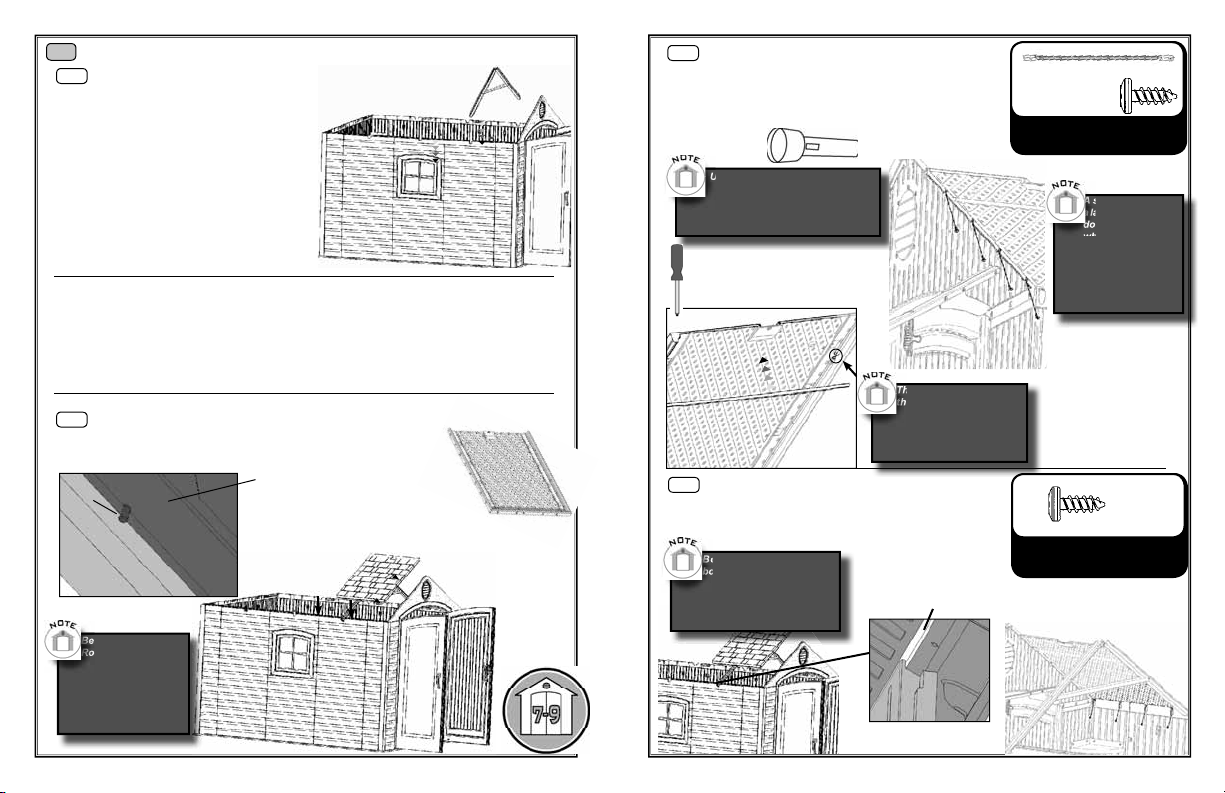

Truss & Roof Installation / Installation de l’entretoise et du toit

Place a Truss into the fi rst set of notches behind the front Gable.

16a

Placez une entretoise dans le premier groupe d’encoches situé derrière le toit pignon avant.

Be sure to carefully read and follow the roof installation instructions and notes.
Following each step in the order listed will minimize potential complications
during installation.

Lisez attentivement et suivez bien les instructions et notes d’installation du
toit. L’observation de chaque étape réduira au minimum les complications
pouvant se produire pendant le montage.

Place a Roof Panel (114) between the Truss and the Front Gable. Be sure the

16b

alignment nub in the roof panel fi ts into notch on the truss.

Placez un panneau de toit (114) entre l’entretoise et le pignon avant. Vérifi ez que le tenon
d’alignement du panneau de toit s’emboîte bien dans l’encoche de l’entretoise.

Nub

Tenon

Truss Channel

Voie d’entretoise

Be sure the nub in the
Roof Panel fi ts into the

notch in the Truss.

Vérifiez que le tenon
d’alignement du panneau
de toit s’emboîte bien dans
l’encoche de l’entretoise.

Roof Panel
Panneau de toit

Top of Roof Panel

Haut du panneau de toit

Bottom of Roof

Bas du panneau de

Panel

Secure the Roof Panel to the Front Gable and Truss Channel with all

16c

but the very top screws (SS). Slide the metal Roof Support (AI) into
place between the Roof Panel and Gable/Truss. Insert top screws.

Fixez le panneau de toit sur le pignon avant et la voie d’entretoise à l’aide de
toutes les vis sauf celles du sommet (SS). Faites glisser le support métallique
de toit (AI) en place entre le panneau de toit et le pignon/entretoise. Introduisez
les vis du sommet.

Use a fl ashlight to check that holes

line-up before inserting screws.

Avec une torche électrique, vérifi ez
l’alignement des trous avant d’insérer les
vis.

Only use a hand
screwdriver on this step

N’utilisez qu’un tournevis
manuel pour cette étape.

AI

Bottom lip of Roof Panel fi ts over wall panel and ridge fi ts into the top

16d

of the wall. Secure the roof panel along the bottom edge with screws

(SS).
Le rebord inférieur du panneau de toit s’adapte au-dessus du panneau de toit
; la bordure s’emboîte dans la partie supérieure du toit. Fixez le panneau de

toit sur le rebord inférieur à l’aide des vis.

toit

Be sure the ridge in the
bottom of the Roof Panel fi ts

into the top of the wall.

Il faut que le rebord en bas du
panneau de toit aille bien avec la
partie supérieure du mur.

The Roof Support fi ts into
the notches in the Roof

Le support de toit s’emboîte
dans les encoches du panneau
de toit (comme illustré).

Panel (as shown).

Roof Panel Ridge
Rebord du panneau de toit

Roof Panel
Panneau de
toit

Wall

Mur

AI (1)

(Not Actual Size)
(Les dimensions ne
sont pas réelles)

Hardware Bags:
Sac d’accessoires :
1001632

A second person on
a ladder should apply
downward pressure
while attaching roof

Une seconde personne sur
une échelle doit appuyer
pendant l’assemblage des
parties du toit.

Hardware Bags:
Sac d’accessiores :
1001632

SS (7)

Screwdriver

Tournevis

SS (4)

Screwdriver

Tournevis

parts.

34

35

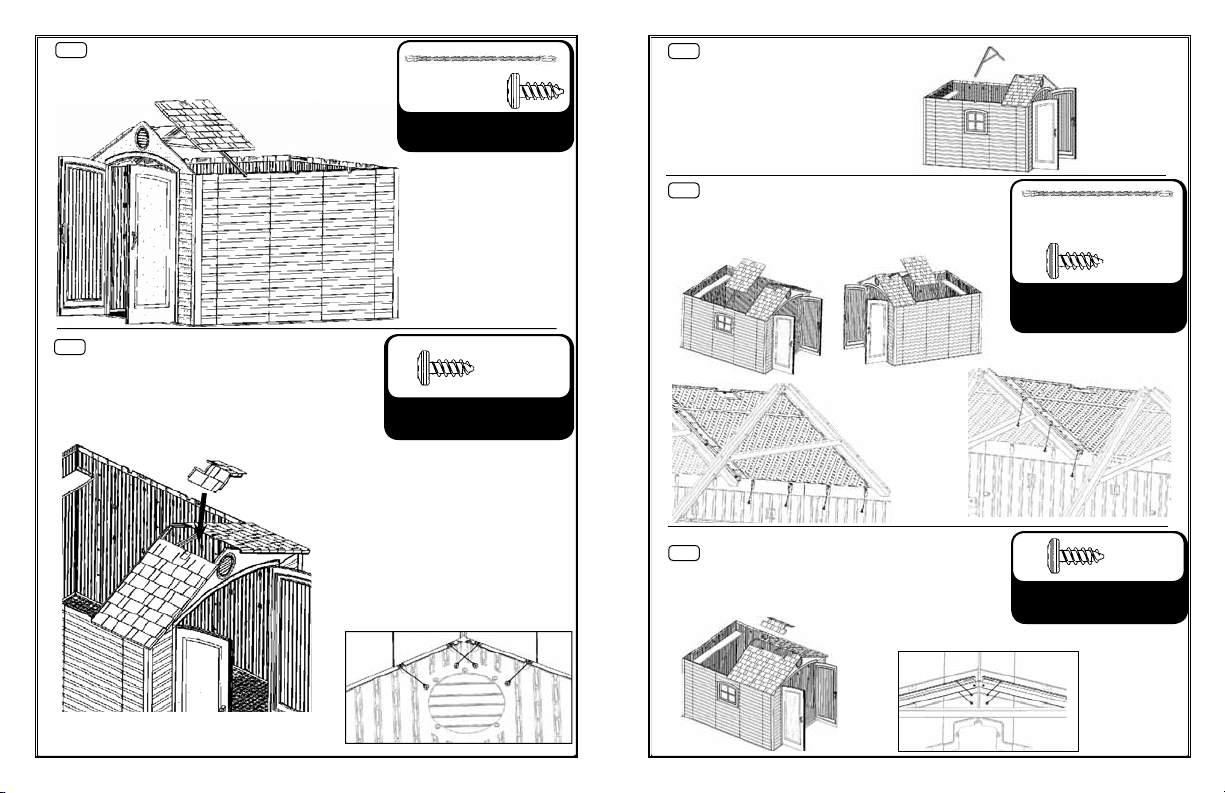

Follow steps 16b-16d and install a Roof Panel and Roof Support on

16e

opposite side.

Suivez les étapes 16b-16d et montez un panneau et support de toit sur le
côté opposé.

AI (1)

(Not Actual Size)
(Les dimensions ne
sont pas réelles)

Hardware Bags:
Sac d’accessoires :
1001632

SS (11)

Screwdriver

Tournevis

Install next Truss.

16g

Montez l’entretoise suivante.

Follow steps 16b - 16d to place the next Roof Panels (114) and Roof

16h

Supports (AI). Repeat for other side.

Suivez les étapes 16b - 16d pour placer les panneaux de toit suivants (114)
et les supports de toit (AI). Répétez pour l’autre côté.

(Not Actual Size)
(Les dimensions ne sont pas
réelles)

SS (20)

AI (1)

Position the Front Roof Cap (115) as shown. Secure to Front Gable

16f

with screws (SS).

Positionnez le chapeau de toit avant (115) comme illustré. Fixez le pignon
avant à l’aide des vis (SS).

36

Hardware Bags:
Sac d’accessoires :
1001632

SS (4)

Screwdriver

Tournevis

Position Center Roof Cap (117) next to Front Roof Cap. Attach to

16i

Truss with screws (SS).
Positionnez le chapeau de toit (117) adjacent au chapeau de toit avant. Fixez

sur l’entretoise à l’aide des vis (SS).

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
1001632

Screwdriver

Tournevis

SS (4)

Screwdriver

Tournevis

37

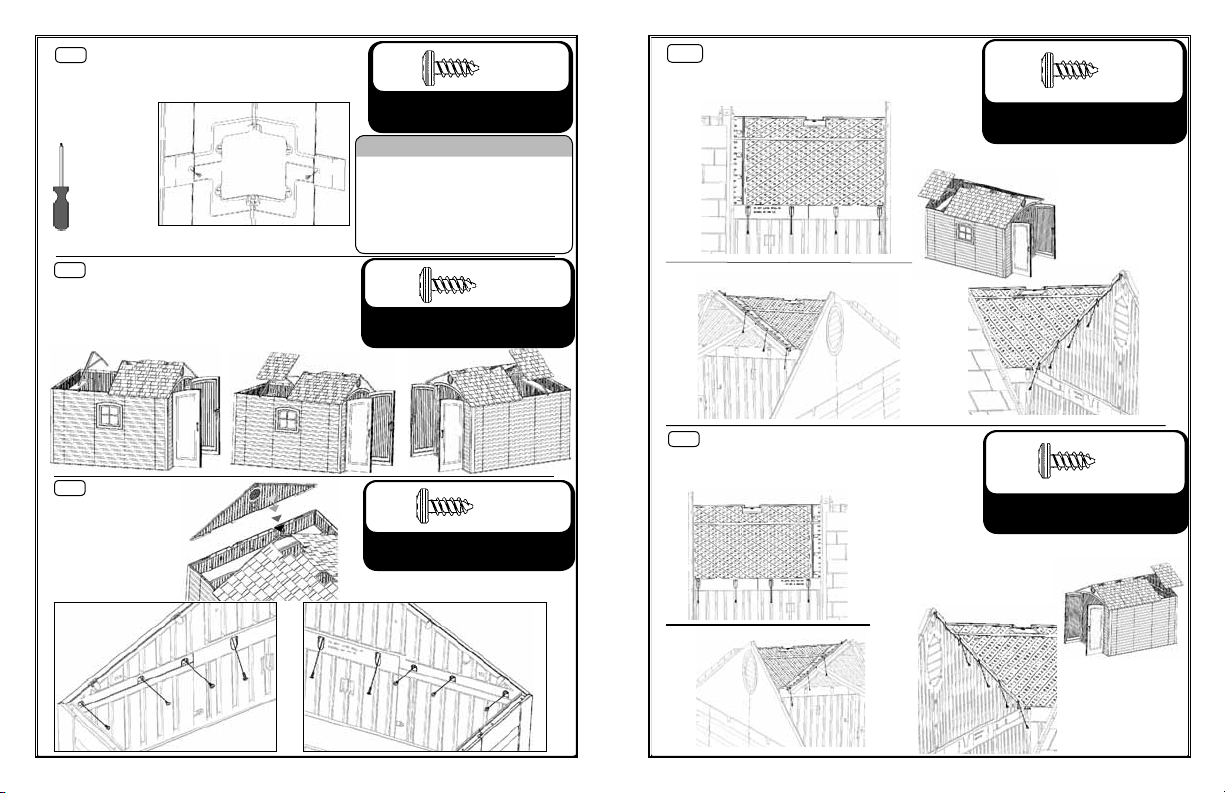

Connect centers of Front Roof Cap (115) and Roof Cap (117).

16j

Raccordez les centres du chapeau de toit avant (115) et le centre du
chapeau de toit central (117) à l’aide des vis (SS).

Only use a hand
screwdriver on
this step

N’utilisez qu’un
tournevis manuel
pour cette étape

Install the next Truss, two Roof Panels (114) and Roof Cap

16k

(117).

Montez l’entretoise suivante, deux panneaux de toit (114) et le
chapeau de toit central (117).

Install Rear Gable.

16l

Montez la pignon arrière.

SS (2)

SS (30)

SS (14)

Screwdriver

Tournevis

Screwdriver

Tournevis

Screwdriver

Tournevis

Hardware Bags:
Sac d’accessoires :
1001632

CAUTION / ATTENTION

Only hand tighten screws in Roof Caps. Do not
overtighten. Overtightening may damage Roof
Caps and void warranty.

Serrez les vis des chapeaux de toit manuellement
seulement. Ne serrez pas excessivement. Un ser­rage excessif risque d’endommager les chapeaux
de toit et annule la garantie.

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
1001632

Install Next Roof Panel.

16m

Montez le panneau de toit suivant.

Install last Roof Panel.

16n

Montez le dernier panneau de toit.

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
1001632

SS (11)

Screwdriver

SS (11)

Screwdriver

Tournevis

Tournevis

38

39

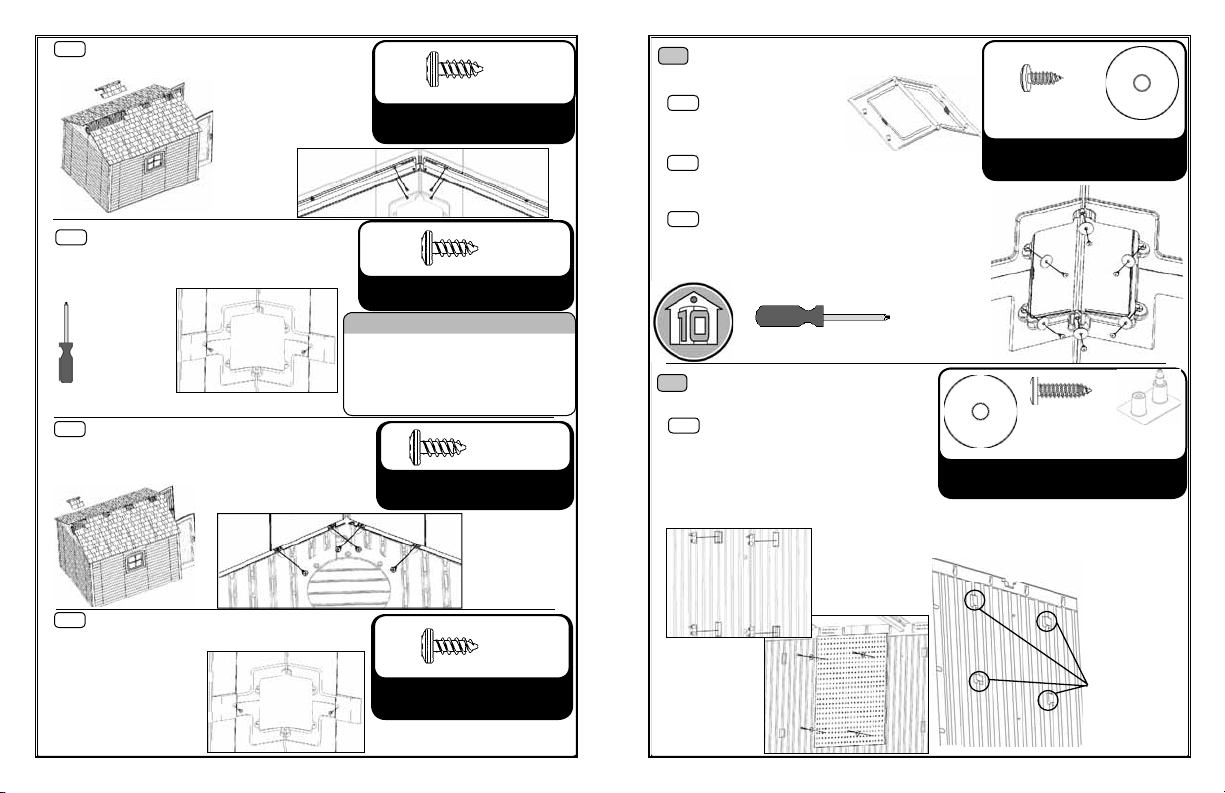

Position and Secure Center Roof Cap (117) along Truss.

16o

Positionnez et fi xez le chapeau de toit central (117) sur l’entretoise.

Connect centers of Roof Caps (117).

16p

Raccordez les centres des chapeaux de toit (117).

Only use a hand
screwdriver on this
step

N’utilisez qu’un
tournevis manuel
pour cette étape

Position and Secure Rear Roof Cap (116) along Rear Gable.

16q

Positionnez et fi xez le chapeau de toit arrière (116) sur le toit pignon
arrière.

Connect Rear & Center Roof Caps.

16r

Raccordez les chapeaux de toit arrière et central.

Only hand tighten screws in Roof Caps. Do not overtighten.
Overtightening may damage Roof Caps and void
warranty.

Serrez les vis des chapeaux de toit manuellement seule­ment. Ne serrez pas excessivement. Un serrage excessif
risque d’endommager les chapeaux de toit et annule la
garantie.

SS (4)

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
1001632

Screwdriver (1)

Tournevis (1)

SS (2)

Screwdriver (1)

Tournevis (1)

CAUTION / ATTENTION

SS (4)

Hardware Bags:
Sac d’accessoires :
1001632

Hardware Bags:
Sac d’accessoires :
1001632

Screwdriver #2 (1)

Tournevis No. 2 (1)

SS (2)

Screwdriver #2 (1)

Tournevis No. 2 (1)

17

Skylight Installation / Montage de la
fenêtre de toit

Pre-fold Skylight (AJ) before

17a

installing.

Pliez la fenêtre de toit avant le montage.

Push folded skylight up through opening; open skylight; use

17b

tabs to pull skylight down into place.

Poussez la fenêtre de toit pliée dans l’ouverture; ouvrez la fenêtre de toit; avec les
pattes, tirez la fenêtre de toit en place.

Fasten skylight in place with screws (pull on tabs while inserting

17c

screw to provide resistance).

Fixez la fenêtre de toit en place à l’aide des vis (tirez sur les pattes pendant
l’introduction des vis afi n d’avoir une résistance).

18

Pegboard Installation /
Montage du panneau perforé

Insert Pegboard Clips (PA) into notches in wall

18a

panels (pegboard can be hung on any wall panel).
Hang Pegboard and secure with screws (PB) and
washers (LB).

Introduisez les supports de suspension (PA) dans les encoches
des panneaux muraux (le panneau perforé peut être suspendu
sur n’importe quel panneau mural). Suspendez le panneau
perforé et fi xez-le à l’aide des vis (PB) et rondelles (LB).

Repeat for all skylights.
Repetez les etapes pour tous les

Only use a hand screwdriver on this step
N’utilisez qu’un tournevis manuel pour cette étape.

Hardware Bags:
Sac d’accessoires :
HH11600

LB (4)

Hardware Bags:
Sac d’accessoires :
HH11700

Pegboard Locations /
Emplacements du panneau
perforé

LA (18)

LB (18)

Screwdriver #2 (1)

Tournevis No. 2 (1)

PB (4)

PA (4)

(Not Actual Size)

(Les dimensions ne sont pas

Screwdriver #2 (1)

Tournevis No. 2 (1)

The Peg Board can
be installed on any
wall containing these
features.

Le panneau perforé peut
être monté sur un mur
quelconque contenant
ces éléments.

réelles)

40

41

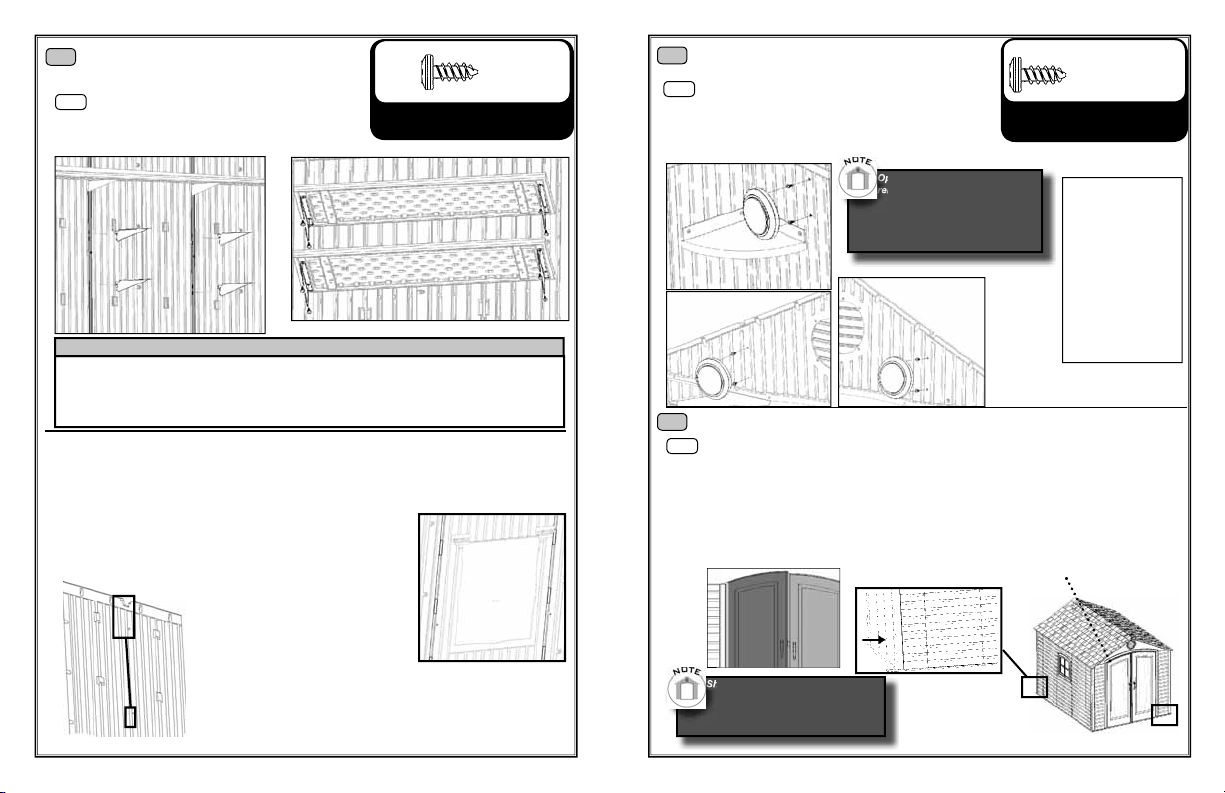

Shelf Installation / Montage des

19

étagères

Insert Shelf Brackets (AE) into notches below the 8 foot shelf.

19a

Place Short Shelves on brackets and secure with screws.

Introduisez les supports d’étagère dans les encoches sous l’étagère de
2m50 (8’). Placez les étagères sur les supports et attachez-les à l’aide
des vis.

1001632

Hardware Bags:
Sac d’accessoires :
1001632

SS (8)

#2 Screwdriver (1)

Screwdriver

Tournevis

NOTICE / REMARQUE

The total weight placed on shelves hung on each Wall Panel cannot exceed 100 pounds
(45kg.).
Le poids total placé sur les étagères suspendues sur chaque panneau mural ne doit pas
dépasser 45 kg (100 livres).

Additional Shelf Locations / Emplacements d’étagères
supplémentaires

Additional shelves and Support Channels can be purchased from Customer Service. These shelves and Support
Channels can be installed on any wall containing a truss notch and a column of screw holes.

Des étagères et voies de support supplémentaires peuvent s’obtenir auprès du
Service à la Clientèle. Ces étagères et voies de support peuvent se monter sur
un mur quelconque contenant une encoche d’entretoise et une colonne de trous
pour vis.

Battery Light Installation / Montage de

20

la lumière sur batterie

Light (AB) can be installed above Right Corner shelf or on the Front

20a

Gable. Insert two screws half-way into pilot holes. Hang light on

screws.
La lumière (AB) peut être montée au-dessus de l’étagère d’angle droit ou sur

le pignon avant. Introduisez deux vis à moitié dans les trous. Suspendez la
lumière avant de serrer les vis.

Open the battery compartment and
remove the plastic tab between the

battery and the metal contact.

Ouvrez le logement de batterie et enlevez
la patte en plastique située entre la
batterie et le contact métallique.

21

Align Doors / Alignement des portes

In some cases, the shed doors may not completely line up at the tops (fi g. 1). When this happens, identify

21a

which side is higher and use a shim (BD) to slightly raise the back corner of the high side until doors line up
(fi g. 2). If doors need further adjustment, insert another shim under the front corner opposite of the fi rst shim.
If the doors still need further adjustment, stack additional shims (one at a time) alternating between the back
and front shims.

Dans certains cas, les portes du hangar peuvent ne pas être parfaitement alignées aux parties supérieures (fi gure 1).
Lorsque cela se produit, identifi ez le côté le plus haut et avec une cale d’épaisseur (BD), soulevez légèrement l’angle
arrière du côté le plus haut pour obtenir l’alignement des portes (fi gure 2). Si un ajustement est encore nécessaire,
introduisez une autre cale sous l’angle avant opposé à la première cale. Si un autre ajustement est requis, mettez
plusieurs cales au-dessus l’une de l’autre (une à la fois) en alternant entre les cales avant et arrière.

High side /

Low side /

Côté élevé

Côté bas

Hardware Bags:
Sac d’accessoires :
1001632

SS (2)

Screwdriver

Battery Light Features:
Adjustable Timer

Auto shutoff
Battery powered
Easy on/off
Easy mounting

Lumière sur batterie:
Horloge réglable

Arrêt automatique
Sur batterie
Marche/arrêt faciles
Montage facile

High Side / Côté élevé

Tournevis

Shelf Support Channels can also be installed in the Window

Les voies de support d’étagère peuvent aussi être montées

dans le panneau mural de fenêtre, comme illustré.

42

Wall Panel, as shown.

Fig. 1

Shim should be placed at the corner,

running directly under one wall.

Placez la cale dans l’angle, directement
sous un mur.

First Shim /
Première cale

Fig. 2

Second Shim /
Seconde cale

43

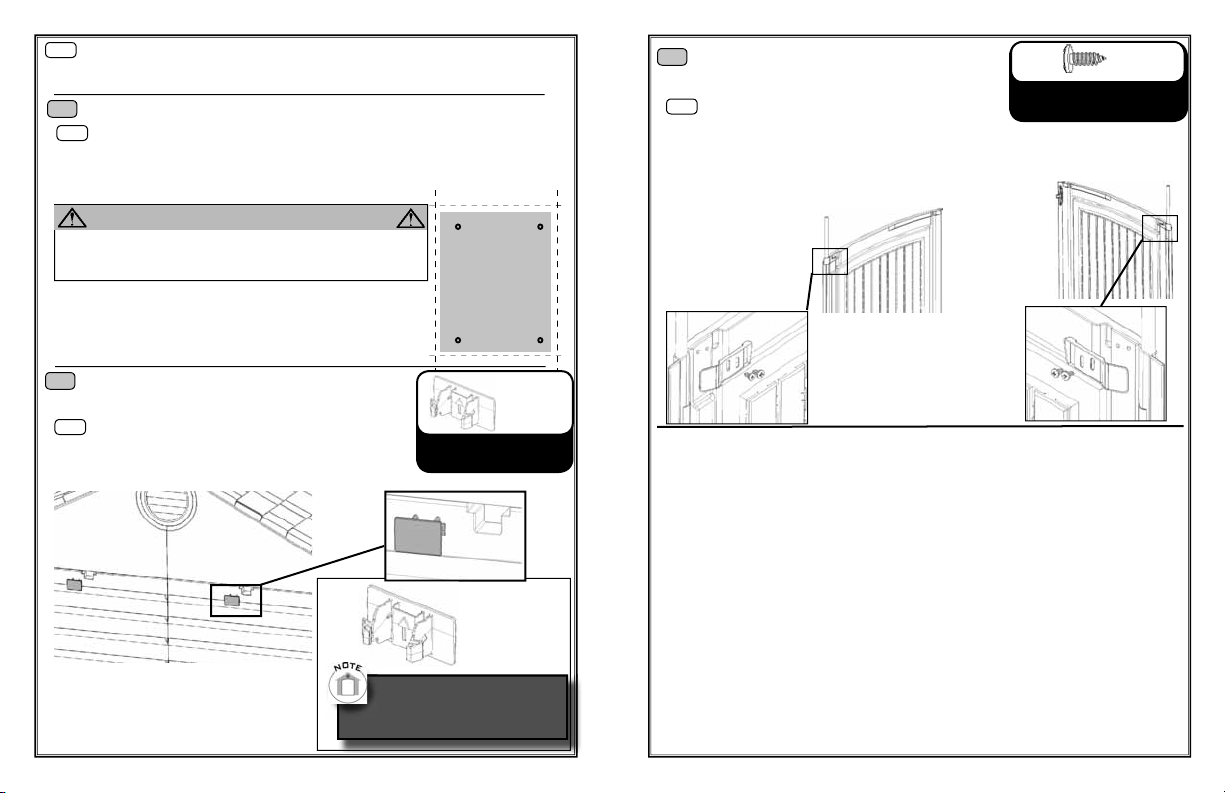

After doors are aligned, cut off any portion of wood shim that is still exposed. From inside the shed, drive a 1”

21b

nail through the fl oor into the shim to hold it in place.

Après l’alignement des portes, coupez toute partie de cale en bois encore exposée. A partir de l’intérieur du hangar, introduisez
un clou de 2cm50 (1’’) dans le plancher et dans la cale pour la maintenir en place.

22

Anchor the Shed / Ancrage du hangar

After assembling your shed, you will need to anchor it to the ground through the four indentations in the

22a

shed fl oor. Consult your local hardware store for suggestions on the best hardware to use for anchoring
your shed.

Lorsque votre hangar est monté, vous devrez l’ancrer au sol par les quatre indentations dans le plancher du hangar.
Consultez votre quincaillier local pour qu’il vous conseille les meilleurs articles à utiliser pour ancrer votre hangar.

WARNING / ADVERTENCIA

Failure to anchor your shed may result in property damage and/or personal injury.
Des dommages matériels et/ou blessures personnelles peuvent se produire si votre

hangar n’est pas bien ancré.

10’

23

Insert Gable Clips in Back Wall / Introduisez
les clips de pignon dans le mur arrière

Insert the Gable Clips (TF) into the back wall as shown.

23a

Introduisez les clips de pignon (TF) dans le mur arrière comme illustré.

1001693

Hardware Bags:
Sac d’accessoires :
1004015

8’

8’

TF (2)

(Not Actual Size)

(Les dimensions

ne sont pas

#2 Screwdriver (1)

réelles)

24

Install Gap Flaps on Doors / Montage des
rabats sur les portes

Install the Gap Flaps (FA & FB) inside each door as shown. Before

24a

completely tightening screws, slide Flap up until it covers any gap
between the top of the door and the Gable.

Montez les rabats (FA & FB) à l’intérieur de chaque porte, comme illustré. A vant de serrer les vis à fond, faites glisser
le rabat vers le haut jusqu’à ce qu’il recouvre tout écartement entre le haut de la porte et le toit pignon.

10’

FB

1001693

Hardware Bags:
Sac d’accessoires :
1004034

#2 Screwdriver (1)

FA

LA (4)

Screwdriver

Tournevis

Gable Clip can only be inserted with

Le clip ne peut être introduit qu’avec la fl èche
pointant vers le haut.

44

the arrow pointing up.

45

Contact our Customer Service Department for questions about replacement parts:

** Customers outside of the U.S. or Canada, please contact the

Enhance your Lifetime® Outdoor Shed by purchasing the following kits. Call

** Customers outside of the U.S. or Canada, please contact

1 [phone]

store for assistance. **

our Customer Service Department:

1 [phone]

the store for assistance. **

Shed Kits:

Kit #

0130 32” Shelf Kit:

ZS12699 32” shelf 3
AM07706 shelf bracket 6
BS03300 screws 20
AR02706 channel 2

0150 8’ Shelf Kit:

ZS12099 8’ shelf 1
AM07706 shelf bracket 2
BS03300 screws 6

Améliorez votre hangar Lifetime® Outdoor Shed par l’achat des kits ou des pièces de

rechange suivants. Appelez notre Service à la Clientèle au numéro:

** Les clients situés à l’extérieur des États-Unis ou du Canada peuvent s’adresser au magasin pour

1 [phone]

0170 Peg Board & Accessory Kit:

DA03400 peg board 1
HH11700 pb hardware 1
HH12500 tool clip bag 1

0110 Corner Shelf:

CB12199 corner shelf 2
BS03300 screws 8

0190 Shelf Support Channel:

AR02706 channel 2
BS03300 screws 8

assistance. **

Kits du hangar :

No. du Kit

0130 Kit d’étagère de 32” :

ZS12699 Étagère 32” 3
AM07706 Support d’étagère 6
BS03300 Vis 20
AR02706 Voie 2

0150 Kit d’étagère de 8’ :

ZS12099 Étagère 8’ 1
AM07706 Support d’étagère 2
BS03300 Vis 6

46

0170 Panneau perforé et kit d’accessoires :

DA03400 Panneau perforé 1
HH11700 Accessoires 1
HH12500 Sac d’outil clip 1

0110 Étagère d’angle :

CB12199 Étagère d’angle 2
BS03300 Vis 8

0190 Voie de support d’étagère :

AR02706 Voie 2
BS03300 Vis 8

MATÉRIEL DE HANGAR EXTÉRIEUR LIFETIME

LE FABRICANT RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN

GARANTIE SI LES PIÈCES NE SONT PAS DISPONIBLES OR SONT OBSOLÈTES

1. Les hangars extérieurs Lifetime sont garantis à l’acheteur d’origine contre tous défauts de matériau ou de
fabrication pendant une durée de dix ans à partir de la date d’achat d’origine. Le mot « défauts » signifi e des
défectuosités qui empêchent l’utilisation du produit. Les défauts résultant de mauvais usage, d’abus ou de
négligence annulent cette garantie. Cette garantie ne couvre pas les dommages causés par le vandalisme,
la rouille, « les calamités naturelles » ou tout autre évènement en dehors du contrôle du fabricant.

2. Cette garantie n’est pas transférable et est expressément limitée à la réparation ou au remplacement du
produit défectueux. Si le produit est déclaré défectueux selon les termes de cette garantie, Lifetime Products,
Inc. réparera ou remplacera les parties défectueuses gratuitement pour l’acheteur. Les frais d’expéditions
aller et retour de l’usine ne sont pas couverts et sont à la charge de l’acheteur. Les frais de main-d’oeuvre et
frais associés à l’enlèvement, au montage ou au remplacement du hangar ou de ses composantes ne sont
pas couverts par cette garantie.

3. Cette garantie ne couvre pas les égratignures ou éraillements du produits résultant d’une utilisation
normale. Par ailleurs, les défectuosités résultant de dommages intentionnels, négligence, utilisation abusive
ou suspension à partir de l’entretoise annulent cette garantie.

4. T oute responsabilité pour dommages incidents ou conséquents est exclue dans la mesure permise par la
loi. Bien que toutes les mesures aient été prises pour intégrer le plus haut degré de sécurité dans l’ensemble
du matériel, l’impossibilité de blessure ne peut pas être garantie. L’utilisateur assume tous les risques de
blessure résultant de l’utilisation de ce produit. L’ensemble de la marchandise est vendu en vertu de cette
condition et aucune personne représentant la société ne peut déroger à cette politique, ni la modifi er.

5. Cette garantie remplace expressément toutes autres garanties, expresses ou tacites, y compris les
garantie de commercialisation ou d’adaptation à un but particulier. Ni Lifetime Products, Inc. ni aucun de ses
représentants n’assure aucune autre responsabilité concernant ce produit.

TOUS LES RECOURS EN GARANTIE DOIVENT ÊTRE ACCOMPAGNÉS DU RECU

Veuillez inclure votre reçu d’achat daté et des photographies des pièces endommagées.

GARANTIE DE FABRICATION LIMITÉE DE 10 ANS

ENVOYEZ TOUS RAPPORTS SUR PRODUIT DÉFECTUEUX PAR ÉCRIT A:

Lifetime Products, Inc., PO Box 160010 Clearfi eld, UT 84016-0010

or call [phone] M-F 8 a.m. to 5 p.m. MST.

D’ACHAT

Pour enregistrer le produit, rendez-vous sur notre site web: www.lifetime.com

www.lifetime.com

PO Box 160010 • Freeport Center, Bldg. D-11 Clearfi eld, Utah 84016-0010

©2004 Lifetime Products, Inc.

T: 800-225-3865 • F: 801-728-1907

47

LIFETIME OUTDOOR SHED EQUIPMENT

THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY

1. Lifetime outdoor sheds are warranted to the original purchaser to be free from defects in material or
workmanship for a period of ten years from the date of original retail purchase. The word “defects” is defi ned
as imperfections that impair the use of the product. Defects resulting from misuse, abuse or negligence will
void this warranty. This warranty does not cover defects due to improper installation, alteration or accident.
This warranty does not cover damage caused by vandalism, rusting, “acts of nature” or any other event
beyond the control of the manufacturer.

2. This warranty is nontransferable and is expressly limited to the repair or replacement of defective product. If
the product is defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective
parts at no cost to the purchaser. Shipping charges to and from the factory are not covered and are the
responsibility of the purchaser. Labor charges and related expenses for removal, installation or replacement
of the shed or its components are not covered under this warranty.

3. This warranty does not cover scratching or scuffi ng of the product that may result from normal usage. In
addition, defects resulting from intentional damage, negligence, unreasonable use or hanging from the truss
will void this warranty.

4. Liability for incidental or consequential damages is excluded to the extent permitted by law. While every
attempt is made to embody the highest degree of safety in all equipment, freedom from injury cannot be
guaranteed. The user assumes all risk of injury resulting from the use of this product. All merchandise is sold
on this condition, and no representative of the company may waive or change this policy.

5. This product is not intended for institutional or commercial use; Lifetime Products, Inc. does not assume
any liability for such use. Institutional or commercial use will void the warranty.

6. This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
merchantability or fi tness for use. Neither Lifetime Products, Inc., nor any representative assumes any other
liability in connection with this product.

10-YEAR LIMITED FACTORY WARRANTY

CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.

ALL WARRANTY CLAIMS MUST BE ACCOMPANIED BY A SALES RECEIPT.

REPORT PRODUCT DEFECTS IN WRITING TO:

Lifetime Products, Inc., PO Box 160010 Clearfi eld, UT 84016-0010

or call [phone] M-F 8 a.m. to 5 p.m. MST.

Please include your dated sales receipt and photographs of damaged parts.

To register the product, visit our website at www.lifetime.com

www.lifetime.com

PO Box 160010 • Freeport Center, Bldg. D-11 Clearfi eld, Utah 84016-0010

48

©2004 Lifetime Products, Inc.

T: 800-225-3865 • F: 801-728-1907
