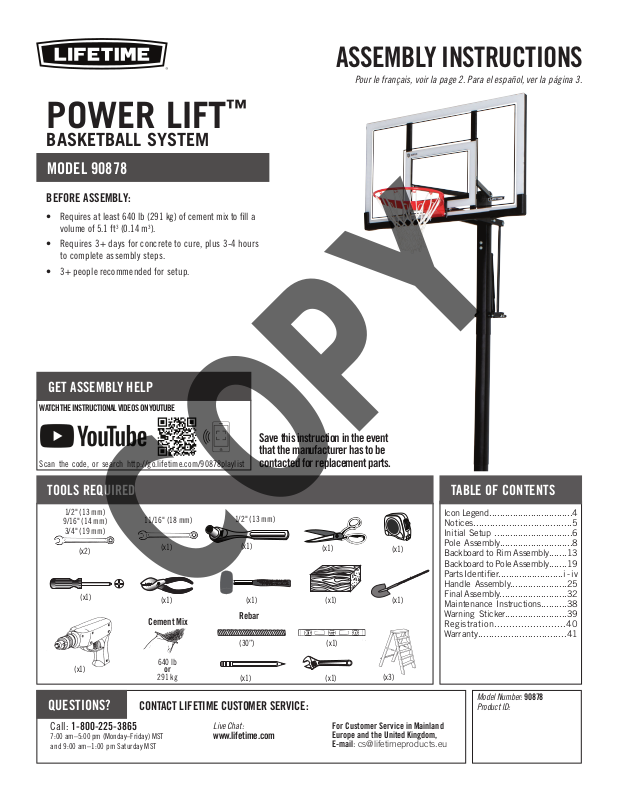

Page 1

™

COPY

POWER LIFT

BASKETBALL SYSTEM

MODEL #60091

MODEL 90878

BEFORE ASSEMBLY:

• Requires at least 640 lb (291 kg) of cement mix to ﬁ ll a volume of 5.1 ft3 (0.14 m3).

• Requires 3+ days for concrete to cure, plus 3-4 hours to complete assembly steps.

• 3+ people recommended for setup.

ASSEMBLY INSTRUCTIONS

Pour le français, voir la page 2. Para el español, ver la página 3.

GET ASSEMBLY HELP

WATCH THE INSTRUCTIONAL VIDEOS ON YOUTUBE

Save this instruction in the event that the manufacturer has to be

Scan the code, or search http://go.lifetime.com/90878playlist

contacted for replacement parts.

TOOLS REQUIRED TABLE OF CONTENTS

1/2" (13 mm)

9/16" (14 mm)

3/4" (19 mm)

(x2)

(x1)

11/16" (18 mm)

(x1)

Cement Mix

640 lb

291 kg

1/2" (13 mm)

(x1)

Rebar

(30”)

(x1)

(x3)

Icon Legend................................4

Notices....................................5

Initial Setup ..............................6

Pole Assembly............................8

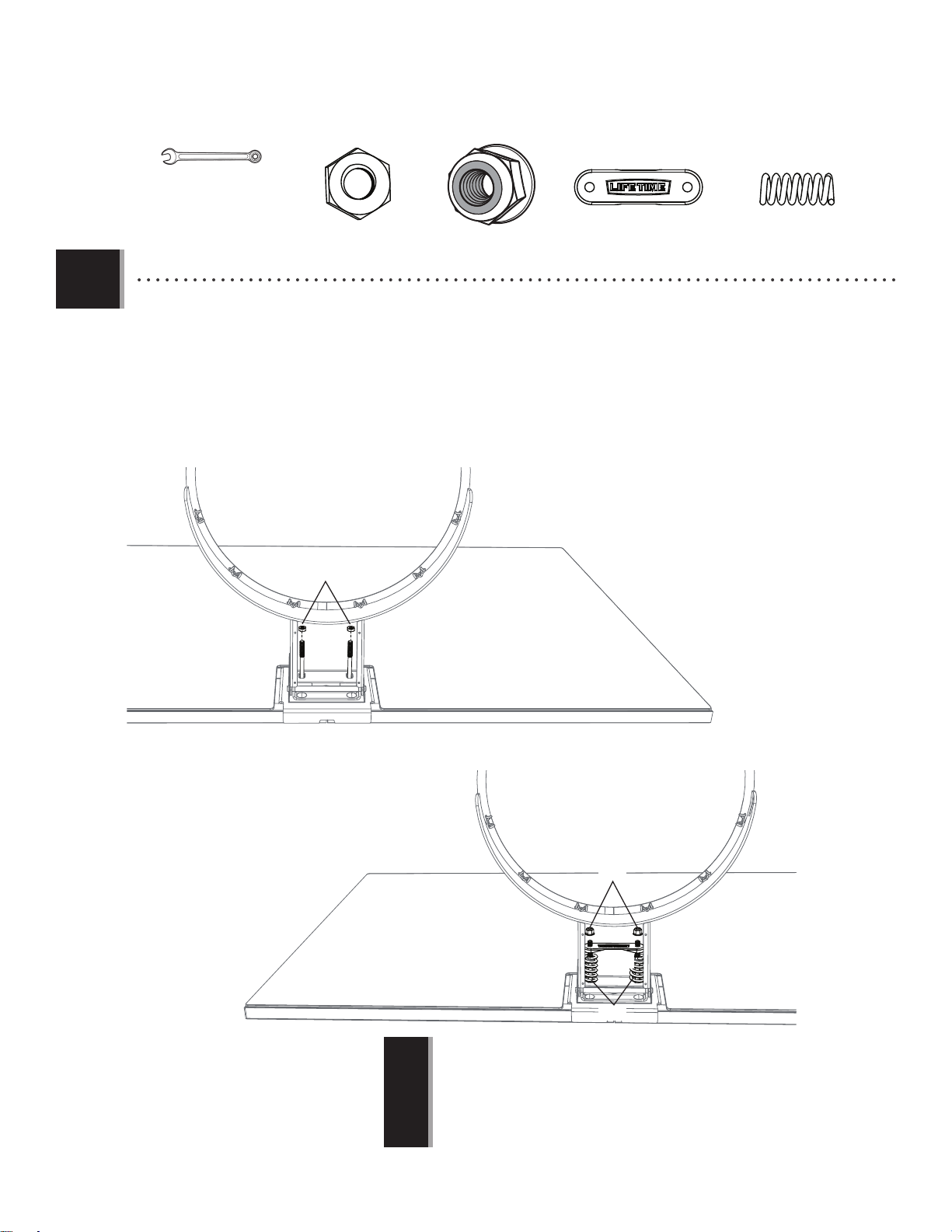

Backboard to Rim Assembly.......13

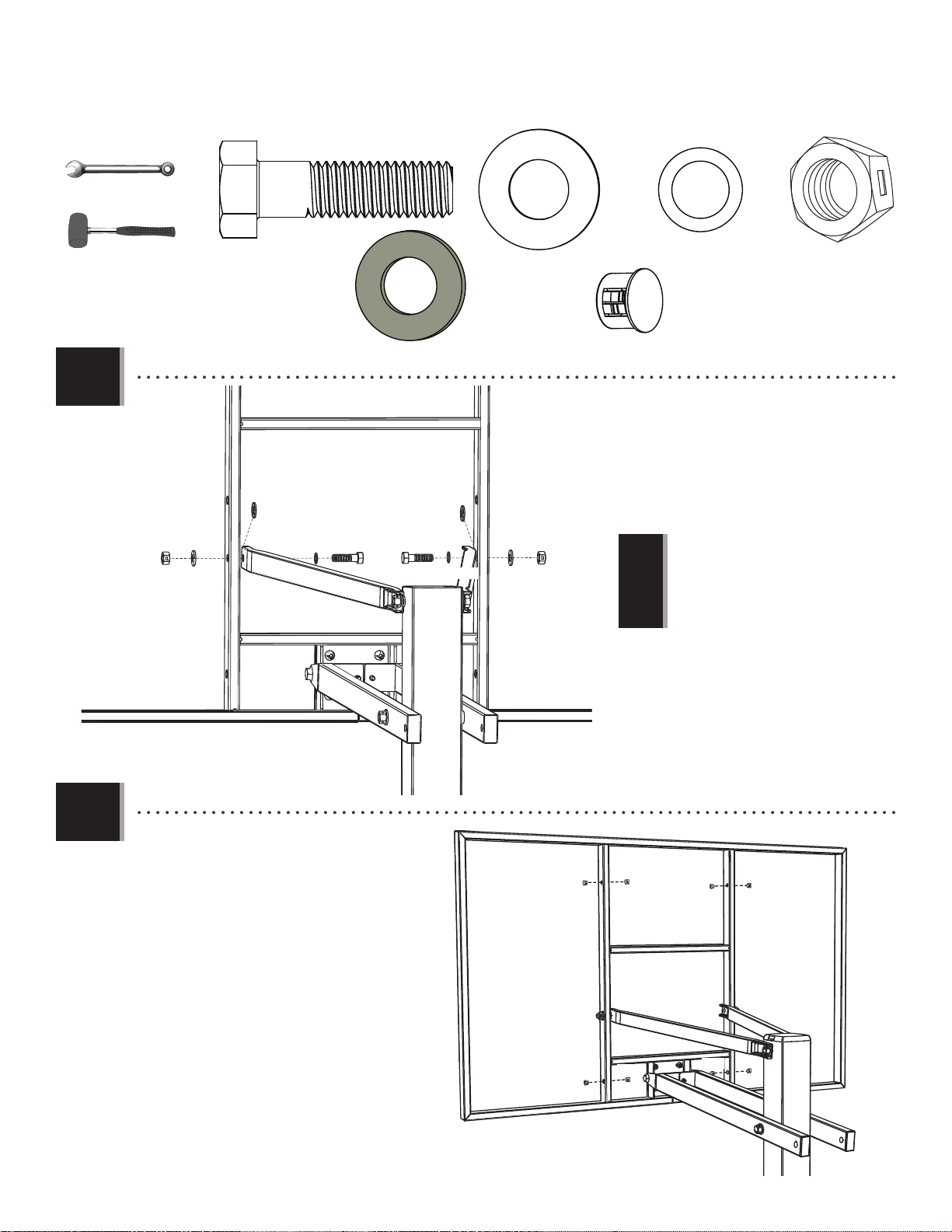

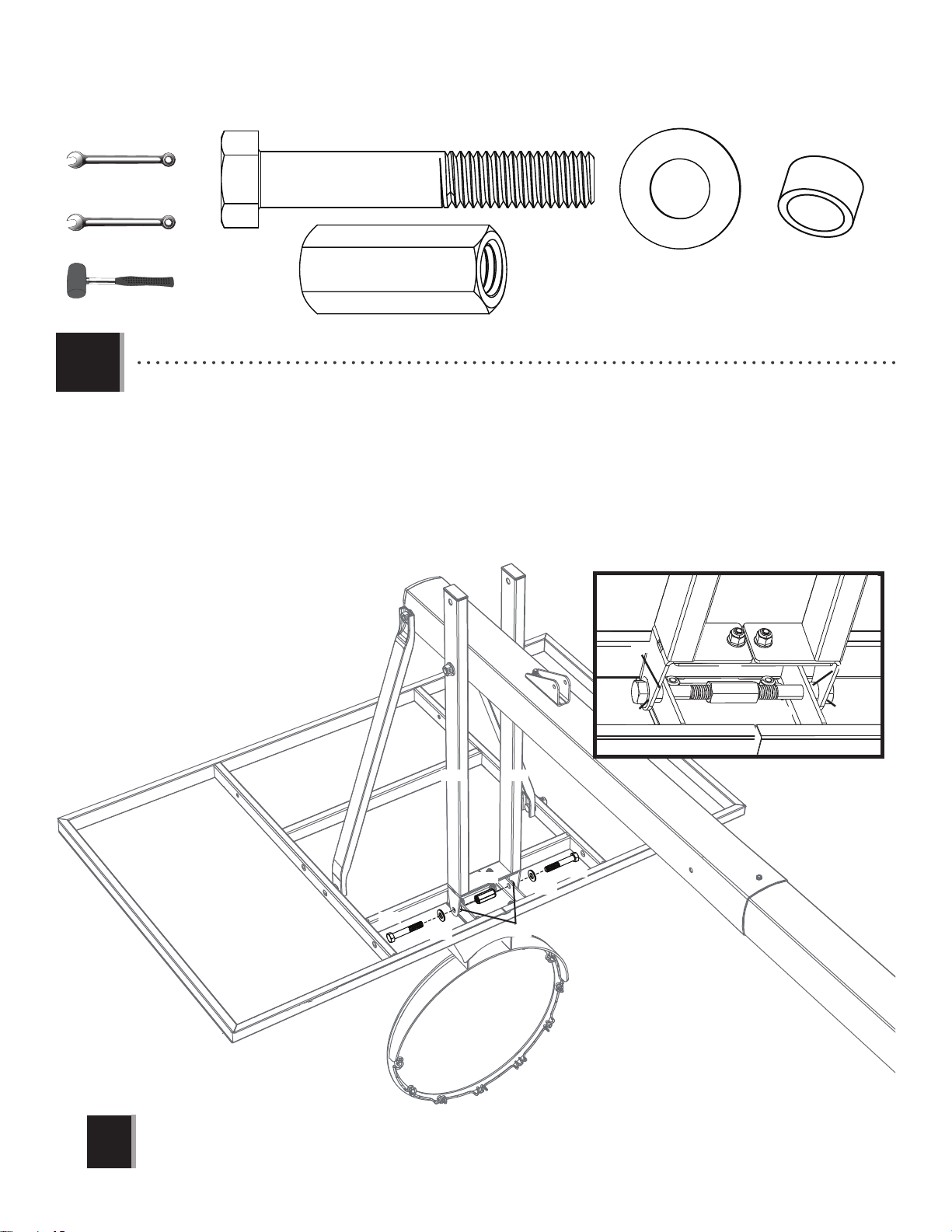

Backboard to Pole Assembly.......19

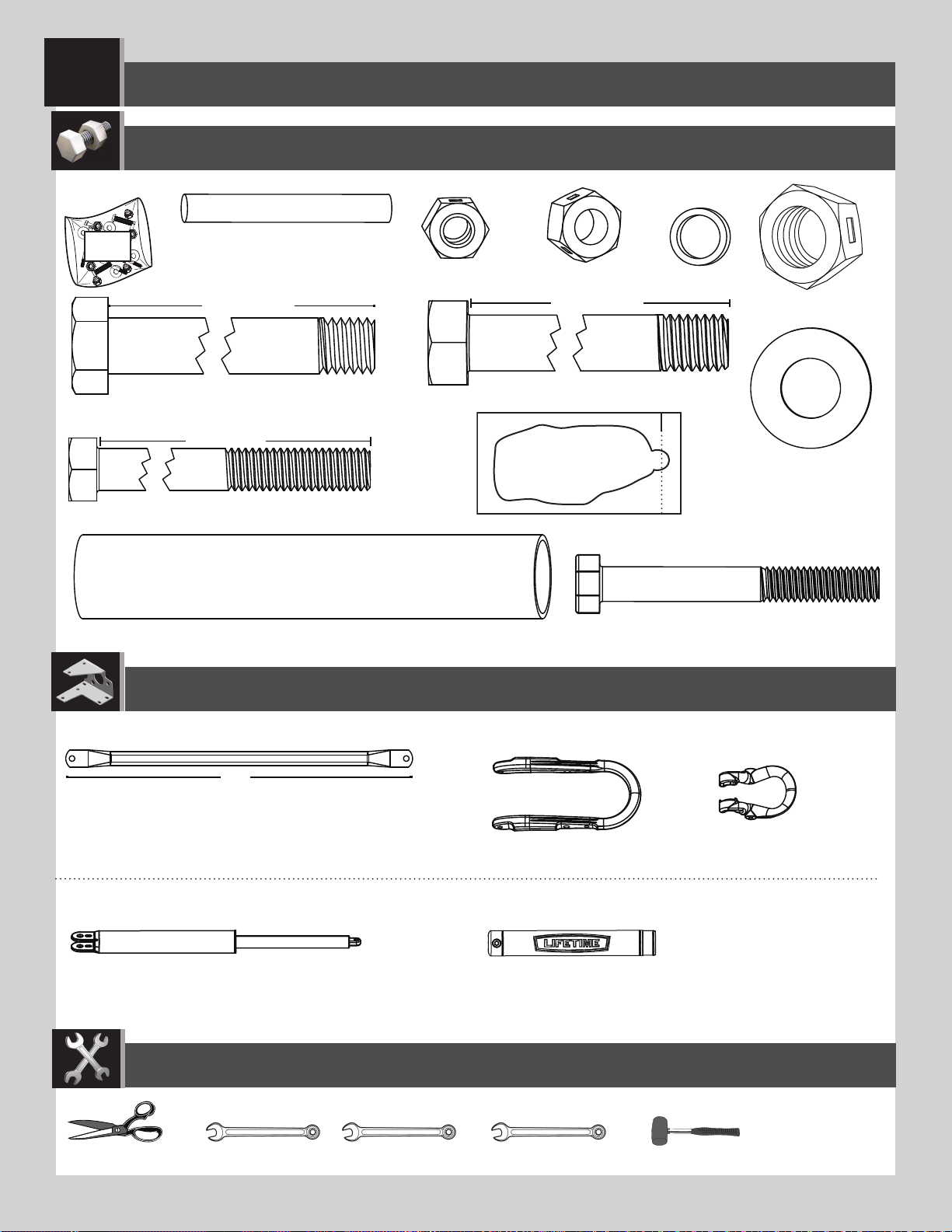

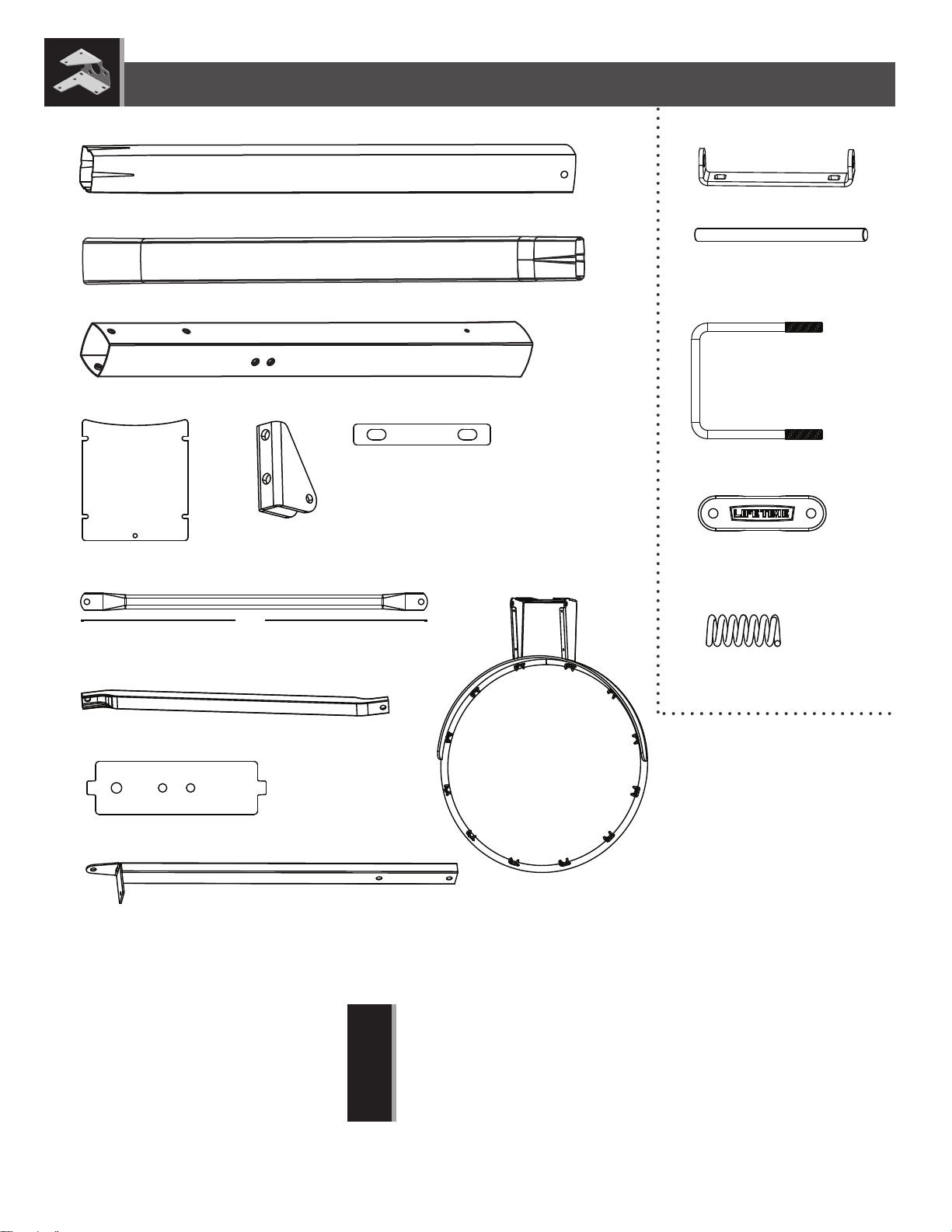

Parts Identiﬁ er.........................i - iv

Handle Assembly......................25

Final Assembly..........................32

Maintenance Instructions..........38

Warning Sticker........................39

Registration........................40

Warranty................................41

QUESTIONS?

Call: 1-800-225-3865

7:00 am–5:00 pm (Monday–Friday) MST and 9:00 am–1:00 pm Saturday MST

CONTACT LIFETIME CUSTOMER SERVICE:

Live Chat:

www.lifetime.com

Model Number: 90878 Product ID:

For Customer Service in Mainland Europe and the United Kingdom, E-mail: [email protected]

Page 2

SYSTÈME DE BASKET-BALL

COPY

™

POWER LIFT

MODEL #60091

MODÈLE n° 90878

AVANT L’ASSEMBLAGE :

• Il faut avoir, au moins, 291 kg(640 lb) de mélange de béton, le remplissage d'un volume de 0,14 m3 (5,1 ft3).

• La durissement du béton requiert 3+ jours, et en plus 3 heures à 4 heures pour finir les étapes d'assemblage.

• Nous recommendons 3+ adultes pour l’assemblage.

INSTRUCTIONS D’ASSEMBLAGE

For English, see page 1. Para el español, ver la página 3.

OBTENIR DE L’AIDE D’ASSEMBLAGE

REGARDER LES VIDEOS ÉDUCATIFS SUR YOUTUBE

Concervez ces instructions au cas ou vous avez besoin de contacter le fabricant pour

Scanner le code, ou chercher http://go.lifetime.com/90878playlist

obtenir des pièces de remplacement.

OUTILS REQUIS SOMMAIRE

1/2" (13 mm)

9/16" (14 mm)

3/4" (19 mm)

(x2)

(x1)

11/16" (18 mm)

(x1)

Mélange de béton

(640 lb)(291 kg)

1/2" (13 mm)

(x1) (x1)

(x1)

Barre d’armature

(30")

(x1)

(x3)

Légende des icônes.......................4

Avertissements et Notiﬁ cations......5

Préparation initiale.......................6

Assemblage à la base...................8

Assemblage du panneau à

l’anneau...................................13

Assemblage du panneau au

poteau..................................19

Identiﬁ cateur de pièces..............i-iv

Assemblage de la poignée...........25

Assemblage ﬁ nal........................32

Entretien..............................38

Autocollant d’avertissement........39

Enregistrement.....................40

Garantie...............................42

QUESTIONS ?

Composer le 1-800-225-3865

Du lundi au vendredi 7:00 hr – 17:00 hr (HNR) et samedi 9:00 hr – 13:00 hr (HNR)

CONTACTEZ AUX SERVICES À LA CLIENTÈLE LIFETIME® :

t’Chat en direct:

www.lifetime.com

N° de modèle : 90878 Référence du produit :

Pour nos services à la clientèle du continent européen et au Royaume-Uni, E-mail : [email protected]

Page 3

SISTEMA DE BALONCESTO

COPY

™

POWER LIFT

MODEL #60091

MODELO n° 90878

ANTES DEL ENSAMBLE:

• Es necesario tener, por lo menos, 291 kg (640 lb) de mezcla de concretoa, llenando un volumen de 0,14 m3 (5,1 ft3).

• Requiere 3+ días para curar el concreto, más 3 horas a 4 horas para completar los pasos de ensamble.

• Recomendamos 3+ adultos para el ensamble.

INSTRUCCIONES DE ENSAMBLE

For English, see page 1. Pour le français, voir la page 2.

OBTENER AYUDA DE ENSAMBLE

VER LOS VÎDEOS INSTRUCTIVOS EN YOUTUBE

Guarde estas instrucciones en el caso que tenga que contactar el fabricante

Escanear el código, o buscar http://go.lifetime.com/90878playlist

para piezas de reemplazo.

INSTRUMENTAL REQUERIDO ÍNDICE

1/2" (13 mm)

9/16" (14 mm)

3/4" (19 mm)

(x2)

(x1)

11/16" (18 mm)

(x1)

Mescla de concreto

(640 lb)(291kg)

1/2" (13 mm)

(x1) (x1)

(x1)

Varilla corrugada

(30")

(x1)

(x3)

Leyenda de íconos......................4

Advertencias y Notiﬁ caciones......5

Preparación inicial.....................6

Ensamble del poste....................8

Ensamble del tablero al aro........13

Ensamble del tablero al poste.....19

Identiﬁ cador de piezas..............i-iv

Ensamble de la manivela...........25

Ensamble ﬁ nal..........................32

Mantenimiento.......................38

Autoadhesivo de advertencia.....39

Registro...............................40

Garantía................................43

¿PREGUNTAS?

Llamar : 1-800-225-3865

De lunes hasta viernes 7:00 hr–17:00 hr (MST) y sábado 9:00 hr–13:00 hr (MST)

PÓNGASE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME®:

Chat en vivo:

www.lifetime.com

Número de modelo: 90878 ID del producto:

Para nuestros servicios a clientes en el continente europeo y el Reino Unido, correo eléctronico:

[email protected]

Page 4

ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS

COPY

• Indicates special heed should be taken when reading.

• Ceci indique que vous devez faire attention à ce que vous lisez.

• Indica que uno debe prestar atención al leer.

• Indicates the parts to be used for a section.

• Ceci indique les pièces requises pour une section.

• Indica las piezas requeridas para una sección.

• Indicates no parts required for a speciﬁ c section.

• Ceci indique qu’il n’y a pas de pièces requises pour une section particulière.

• Indica que ninguna pieza es requerida para una sección especíﬁ ca.

• Indicates the hardware to be used for a section.

• Ceci indique la quincaillerie requise pour une section.

• Indica el herraje requerido para una sección.

• Indicates no hardware required for a speciﬁ c page.

• Ceci indique qu’il n’y a pas de quincaillerie requise pour une page particulière.

• Indica que ningún herraje es requerido para una página especíﬁ ca.

• Indicates the tools to be used for a section.

• Ceci indique les outils requis pour une section.

• Indica el instrumental requerido para una sección.

• Indicates to use/not to use an electric drill for a speciﬁ c step.

• Ceci indique utiliser/n’utiliser pas de perceuse électrique pour une étape particulière.

• Indica usar/no usar un taladro eléctrico para un paso especíﬁ co.

• Indicates the use of a centerlock nut. A nut with this marking will require some effort to tighten. This hardware was designed with this feature in order to prevent loosening later.

• Cet image indique l’usage d’un écrou de blocage central. Un écrou avec ce marquage requerra plus d’effort pour le serrer. Cet écrou a été conçu avec cette fonction aﬁ n d’empêcher son desserrage plus tard.

• Indica el uso de una tuerca de bloque central. Una tuerca con esta marca requerirá un poco de esfuerzo para apretarlo. Esta tuerca fue diseñado con esta característica con el ﬁ n de evitar su aﬂ ojamiento más tarde.

1187868 C

6/17/2019

Page 5

WARNINGS & NOTICES

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

SAFETY INSTRUCTIONS

FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE AND WILL VOID WARRANTY.

Owner must ensure that all players know and follow these rules for safe operation of the system.

To ensure safety, do not attempt to assemble this product without following the instructions carefully. Check entire box and inside all packing material for parts and/or additional instruction material. Before beginning assembly, read the instructions and identify parts using the hardware identiﬁ er and parts list in this document. Proper and complete assembly, use and supervision are essential for proper operation and to reduce the risk of accident or injury. A high probability of serious injury exists if this product is not installed, maintained, and operated properly.

• If using a ladder during assembly, use extreme caution.

• Three capable adults are recommended for this operation.

• Check base daily for leakage. Leaks will cause system to fall.

• Assemble the pole sections properly. Failure to do so could cause the pole sections to separate during play or transport.

• Minimum operational height is 6 ft 6 in (1.98m) to the bottom of the backboard.

Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

CONSIGNES DE SÉCURITÉ

LA NON-RESPECT DE CES AVERTISSEMENTS PEUT RÉSULTER EN ACCIDENTS GRAVES OU DOMMAGES MATÉRIELS ET ANNULER LA GARANTIE.

Le propriétaire doit veiller à ce que tous les joueurs connaissent et suivent ces règles pour une exploitation sûre du système.

Pour assurer votre sécurité, ne tentez pas d’assembler cet article sans avoir lu et suivi toutes les consignes attentivement. Vériﬁ ez la totalité de la boîte et l’intérieur de tous les matériaux d’emballage pour trouver toutes les pièces et/ou matériau contenant des consignes supplémentaires. Avant de commencer le montage, identiﬁ ez toutes les pièces et tous les accessoires et faites-en l’inventaire en les comparant aux listes et identiﬁ cateurs de pièces et accessoires contenus dans ce document. Un assemblage correct et complet, ainsi que l’utilisation et la supervision correctes sont des conditions essentielles à la bonne direction et diminuent les risques d’accident ou de blessure. Une haute probabilité d’accident grave résulte de mauvaises conditions d’installation, maintenance et/ou utilisation.

• Agissez avec la plus grande prudence si vous employez une échelle pour l’assemblage.

• Trois adultes en bonne condition physique sont requis pour assembler ce produit.

• Vériﬁ ez quotidiennement la base au niveau de fuites. Les fuites peuvent causer la chute du système.

• Assemblez les sections de poteau correctement. La non-observation de cette consigne peut amener les sections de poteau à se séparer pendant le jeu ou le déplacement.

• La hauteur minimale est 1,98 m (6 pi 6 po) au bas de la planche.

La majorité des accidents résultent d’une mauvaise utilisation et/ou du fait de n’avoir pas suivi les consignes. Observez toutes précautions utiles pendant

l’utilisation de ce produit.

INSTRUCCIONES DE SEGURIDAD

EL INCUMPLIMIENTO DE SEGUIR ESTAS ADVERTENCIAS PUEDE OCASIONAR EN LESIONES GRAVES Y/O DAÑO A LA PROPIEDAD Y ANULARÁ LA GARANTÍA.

El propietario debe asegurarse de que todos los jugadores conocen y seguir estas reglas para la operación segura del sistema.

Para su seguridad, no intente ensamblar este producto sin leer y seguir todas las instrucciones cuidadosamente. Revise la caja entera y todos los materiales de embalaje en busca de piezas y / o material de instrucciones adicional. Antes de comenzar el ensamble, identiﬁ que todas las piezas y el equipo usando las listas de partes y equipo así como los identiﬁ cadores en este documento. El ensamble correcto y completo, el uso y la supervisión son esenciales para una orientación apropiada y para reducir el riesgo de un accidente o lesión. Existe una alta probabilidad de sufrir lesiones graves si este producto no es instalado, mantenido y / o operado correctamente.

• Si utiliza una escalera durante el ensamble, tenga mucho cuidado.

• Tres adultos competentes son requeridos para ensamblar el producto.

• Compruebe si hay fugas en la base. Las fugas pueden causar que el producto caiga.

• Ensamble las secciones del poste correctamente. De lo contrario, podría provocar que las secciones del poste se separaran durante el juego o el transporte.

• Altura mínima de operación es 1,98m (6 ft 6 in) a la parte inferior del tablero.

La mayoría de las lesiones son causadas por el abuso y/o por el no seguir las instrucciones. Sea cauteloso al usar este producto.

Page 6

INITIAL SET UP / PRÉPARATION INITIALE / PREPARACIÓN INICIAL

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

• Consult the instructions for the Ground Sleeve included with this basketball system for parts and assembly.

• Consulter les instructions pour manchon souterrain fourni avec ce système de basket-ball pour les pièces et l’assemblage.

• Consulte las instrucciones para el casquillo subterráneo incluida con este sistema de baloncesto para piezas y ensamblaje.

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(x1)

640 lb/291 kg

(x1)

Page 7

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

1.1

(x1)

• Install the Ground Sleeve included with this system. Please refer to the Ground Sleeve instruction manual to complete the Ground Sleeve installation before continuing with this assembly.

• Installer le manchon souterrain inclus avec ce système. Veiller à consulter le manuel d’instructions du manchon souterrain pour pouvoir terminer son installation avant de continuer cet assemblage.

• Instalar el casquillo subterráneo incluido con este sistema. Consultar el manual de instrucciones del casquillo subterráneo para terminar su instalación antes de continuar con este ensamble.

(x1)

(x6)

640 lb/291 kg

(x1)

Page 8

POLE ASSEMBLY / ASSEMBLAGE DU POTEAU / ENSAMBLE DEL POSTE

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

BCO

5”

ANF (x2)

ANE (x2)

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Metal Parts / Pièces en métal / Piezas de metal

ALH (x1)

AAA (x2)

AAF (x2)

CMV (x2)*

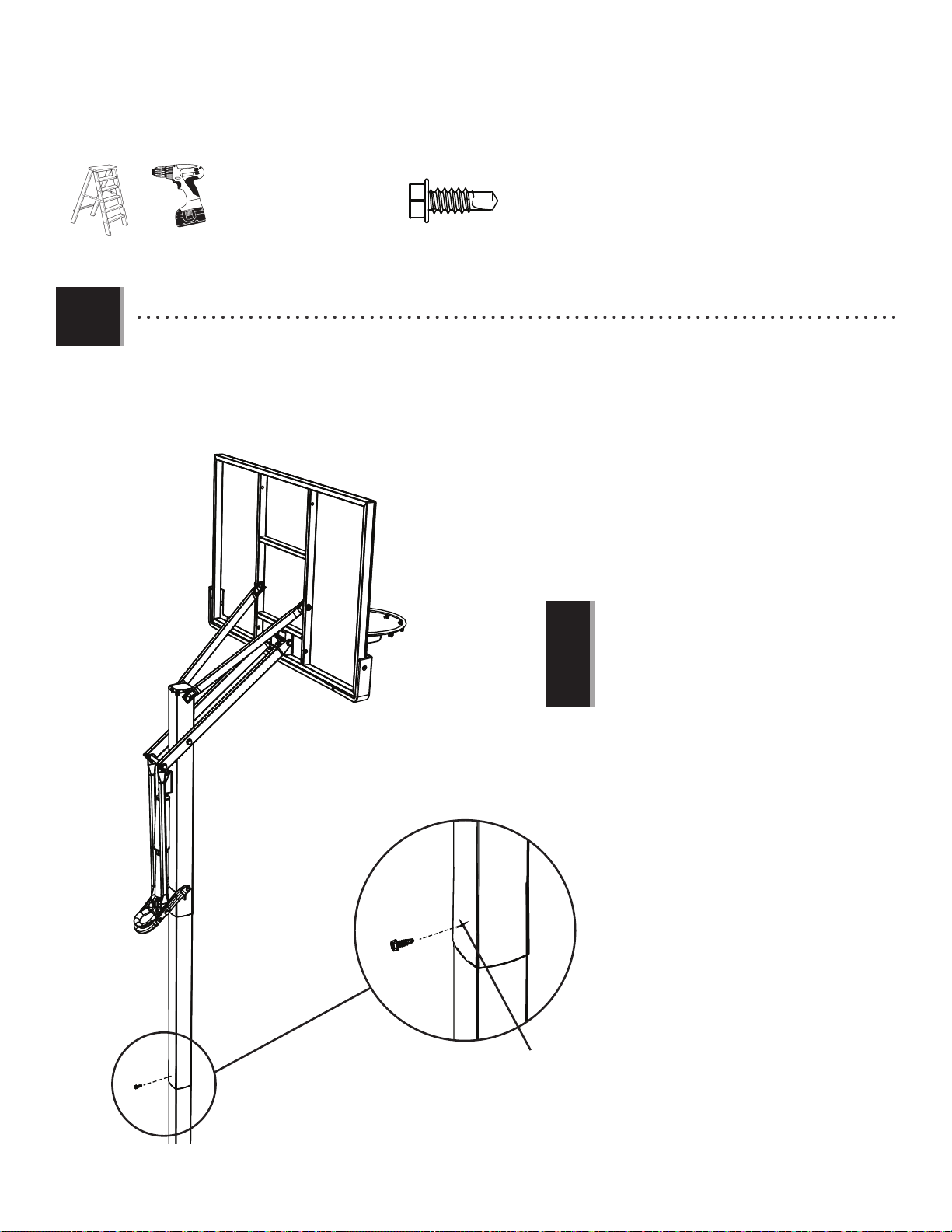

• Only one Self-Drilling Screw (CMV) will be used in Section 1. Save the second Screw for use in Section 5.

• Vous n’utiliserez qu’un vis autotaraudeuse (CMV) à Section 1. Conservez la deuxième vis pour l’utiliser à la Section 5.

• Se usará sólo un tornillo autoperforante (CMV) en la Sección 1. Guarde el segundo tornillo para el uso en la Sección 5.

ALL (x1)

ALF (x1)

• Warning Sticker applied to side not shown.

• L’autocollant d’avertissement apliqué au côté n’est pas illustré.

• Etiqueta de advertencia aplicada al lado no está ilustrado.

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

(14 mm)

9/16"

(x1)

(x2)

(x1)

Page 9

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

9/16" (14 mm)

(x2)

5”

2.1

ANF (x2)

ANE (x2)

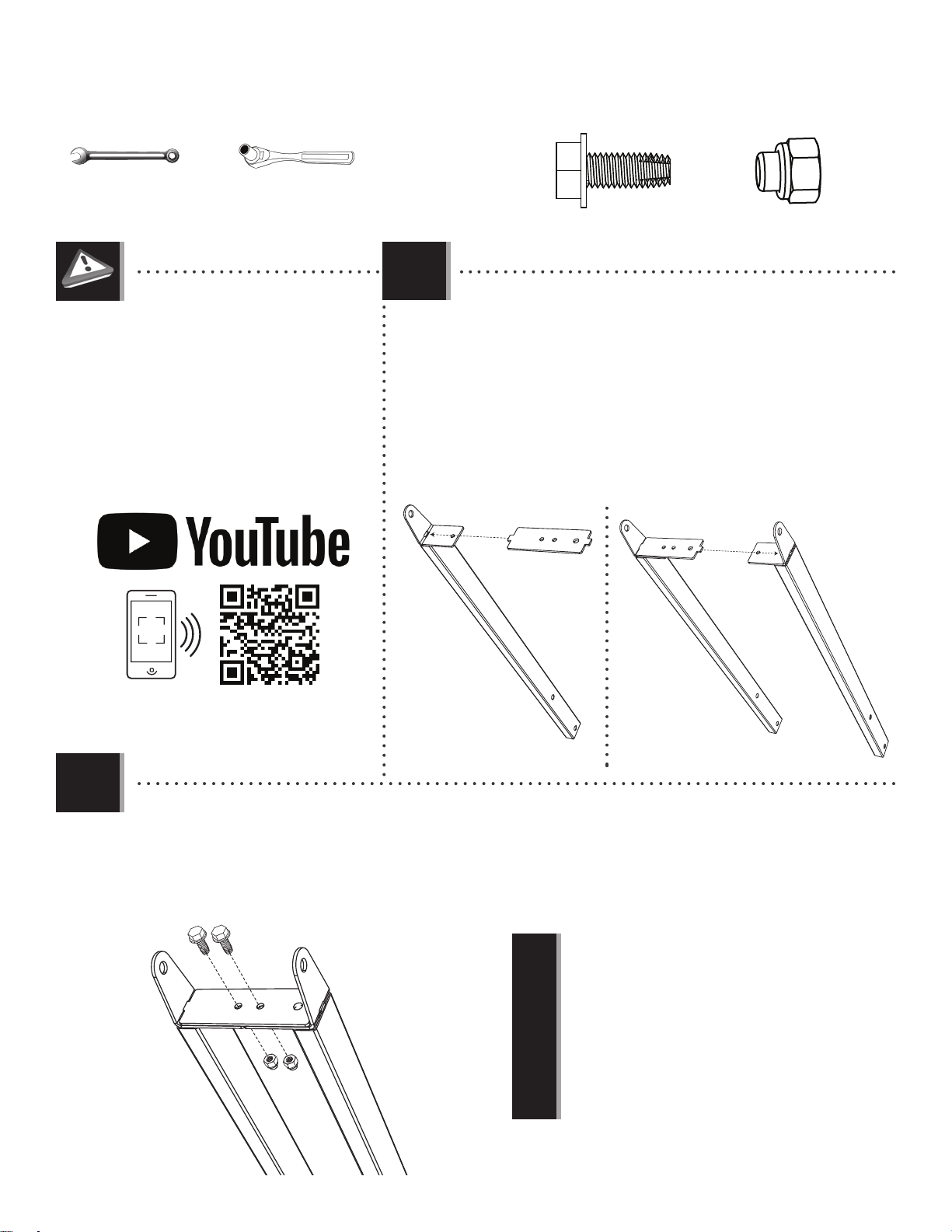

• If you have trouble with this section, scan the code below to view a video on on its assembly.

• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.

• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

• http://go.lifetime.com/powerliftsquarepole

• Secure the Pole Bracket (ALL) to Top Pole (ALH) with the hardware shown.

• Attachez le support de poteau (ALL) au poteau supérieur (ALH) à l’aide de la quincaillerie illustrée.

• Sujete el soporte de poste (ALL) al poste superior (ALH) usando el herraje ilustrado.

AAA (x2)

AAF (x2)

ANF

AAF

Small Holes

Petits trous

Agujeros pequeños

ALH

ANE

Large Holes

Grands trous

Agujeros grandes

ALL

AAA

Page 10

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

2.2

• Align the hole in the bottom of the Top Pole (ALH) with the slot in the top of the Middle Pole (ALF). Slide the Top Pole over

the middle pole.

• Alignez le trou dans la partie inférieure du poteau supérieur (ALH) avec la fente dans la partie supérieure du poteau du milieu (ALF). Faite glisser le poteau supérieur sur le poteau du milieu.

• Alinee el agujero en la parte inferior del poste superior (ALH) con la ranura en la parte superior del poste intermedio (ALF). Deslice el poste supeior sobre el poste infermedio.

ALH

FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY

AND/OR PROPERTY DAMAGE.

Owners must ensure that all players know and follow these

rules for safe operation of the system.

• Only hang from the Rim brieﬂy to regain balance or avoid injuring others. Release the Rim as soon as safely possible.

• During play, especially when performing dunk type activities, keep player’s face away from the Backboard, Rim, and Net. Serious injury could occur if teeth/face come in contact with the Backboard, Rim, or Net. Player should wear a mouth guard during play.

• Do not slide, climb, or play on Base or Pole.

• When adjusting height or moving system, keep hands and ﬁngers away from moving parts.

• Do not allow children to move or adjust system.

• Do not wear jewelry (rings, watches, necklaces, etc.) during play. Objects may entangle in Net.

• Keep water and organic material away from Pole Base. Grass, litter, etc. could cause corrosion and/or deterioration.

• Never play on damaged equipment.

• Once a month check Pole and all metal parts for signs of corrosion (rust, pitting, chipping). Completely remove rust and repaint with exterior enamel. If rust has penetrated any steel part, replace that part immediately.

FAUTE DE NE PAS SUIVRE CES AVERTISSEMENTS, VOUS RISQUEZ DE CAUSER

DES BLESSURES GRAVES ET/OU DES DOMMAGES À L’ÉQUIPEMENT.

Le propriétaire doit s’assurer que tous les joueurs connaissent et appliquent les règles suivantes aﬁn d’utiliser

l’équipement en toute sécurité.

• Ne vous suspendez pas à l’anneau plus que nécessaire pour retrouver votre équilibre ou éviter de blesser les autres joueurs. Relâchez l’anneau aussitôt que possible.

• Lors d’un match, particulièrement dans le cas des smashs, le visage du joueur ne doit pas faire face au panneau, à l’anneau, ni au ﬁlet. Le joueur risque de graves blessures si ses dents ou son visage entrent en contact avec le panneau, l’anneau, ou le ﬁlet. Les joueurs doivent toujours porter un protège-dents lorsqu’ils jouent.

• Ne glissez pas, ne grimpez pas, et ne jouez pas sur la base ou le poteau.

• Lorsque vous ajustez la hauteur ou lorsque vous déplacez l’équipement, gardez vos mains et doigts loin des pièces mobiles.

• Ne permettez pas aux enfants de déplacer ou d’ajuster l’équipement.

• Ne portez pas de bijoux (bagues, montres, colliers, etc.) lorsque vous jouez. Ces objets pourraient s’accrocher au ﬁlet.

•Gardez de l’eau et de la matiére organique loin de la base. Le gazon, les déchets, etc. pourraient provoquer la corrosion et/ou la détérioration.

• Une fois par mois, vériﬁez que le Poteau et toutes les pièces en métal ne montrent pas de signes de corrosion (rouille, piqûres, écaillage). Enlevez toute la rouille et repeignez complètement avec une peinture pour extérieur. Si la rouille a pénétré une des pièces en acier, vous devrez remplacer immédiatement la pièce en question.

• A chaque fois que vous allez utiliser l’équipement, vériﬁez d’abord l’équilibre, la possibilité de pièces desserrées ou usées, la stabilité de l’équipement et tout signe de corrosion ou réparation nécessaire avant utilisation.

• Ne jouez jamais avec un équipement endommagé.

• N’utilisez pas l’équipement pour lever ou soulever quoique ce soit. Son mécanisme a été conçu uniquement pour soutenir le poids du panneau et de l’anneau. N’accrochez rien au manche, à l’anneau, au panneau ni aux leviers sous peine d’endommager l’équipement et d’annuler la garantie.

Lifetime Products, Inc., Clearﬁeld, UT 84016

1-800-225-3865

WARNING

• Check system before each use for proper ballast, loose hardware, excessive wear, instability, and signs of corrosion and repair before use.

• Do not use the system to lift or hoist anything. The mechanism is designed to lift only the weight of the Backboard and Rim. Do not hang anything from the Handle, Rim, Backboard, or Lifter Arms as this will damage the system and void the warranty.

ADVERTENCIAAVERTISSEMENT

SI NO SE OBEDECEN ESTAS ADVERTENCIAS PUEDEN PRODUCIRSE

GRAVES LESIONES Y/O DAÑOS A LA PROPIEDAD.

El propietario del sistema debe asegurarse de que todos

los jugadores conozcan y respeten estas reglas para que el

sistema se use en forma segura.

• Cuélguese del aro sólo en forma breve, para recuperar el equilibrio

o evitar lesionar a otros jugadores. Suéltese del aro lo más pronto que pueda hacerlo con seguridad.

• Durante el juego, especialmente al embocar violentamente de

alto, la cara de los jugadores debe mantenerse alejada del tablero, el aro y la red. Pueden producirse lesiones graves si los dientes o la cara entran en contacto con el tablero, el aro o la red. Los jugadores deben usar un protector bucal durante el juego.

• No se deslice, no trepe ni juegue sobre la base o el poste.

•Mantenga las manos y los dedos alejados de las piezas movibles cuando regule la altura o desplace el sistema.

• No deje que los niños regulen ni desplacen el sistema.

• No use joyas (anillos, relojes, collares o gargantillas, etc.) durante el

juego. Estos objetos pueden engancharse en la red.

• Guarde aqua y materia orgánica. Césped, basura,etc., prodrian

causar corrosión et/o deterioros.

• Controle el poste y todas las piezas metálicas una vez al mes

en busca de signos visibles de corrosión (oxidación, picaduras, escamado). Elimine todo rastro de óxido y vuelva a pintar con esmalte para exteriores. Si el óxido ha penetrado cualquier pieza de acero, reemplace esa pieza de inmediato.

• Inspeccione el sistema antes de cada uso para veriﬁcar que esté

adecuadamente contrapesado, que los elementos de ﬁjación no estén ﬂojos, que no haya desgaste excesivo, inestabilidad ni signos de corrosión. Si encuentra irregularidades, repárelas antes de usar el sistema.

• Nunca juegue con un equipo dañado.

•No use el sistema para levantar ningún objeto. El mecanismo está diseñado para elevar solamente el peso del tablero con el aro. No cuelgue nada de la agarradera, el aro, el tablero ni los brazos de elevación, ya que esto puede dañar el sistema y anular la garantía.

www.lifetime.com

7/12/2016

ALF

# 1176611

Page 11

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

2.3

• THIS STEP CANNOT BE REVERSED! Strike the end of the Pole Assembly on a piece of scrap wood or cardboard

ﬁ ve to six times.

• CETTE ÉTAPE NE PEUT PAS ÊTRE INVERSÉE ! Frappez l’extrémité de l’assemblage de poteau sur un bois de rebut

cinq à six fois.

• ¡ESTE PASO NO PUEDE REVERTIRSE! Golpee el extremo del ensamblaje de poste en un pedazo de madera o

cartón cinco a seis veces.

• Do not hit your feet with the Pole sections, as serious injury could occur.

• Ne pas frapper vos pies avec le poteau sous

risque de blessures graves.

• El tornillo debe quedar a ras con el poste, mas girará libremente una vez esté instalado.

WARNING / AVERTISSEMENT / ADVERTENCIA

The Poles must be seated together! Even if the Poles cover the slots before seating, they must be struck on a hard surface ﬁve to six times! Failure to seat the Poles correctly could allow the Poles to separate during use, which could lead to serious personal injuries or property damage.

Les poteaux doivent s’enclencher les uns les autres! Même si les poteaux recouvrent les fentes avant de s’enclencher, il faut les frapper sur un morceau de bois cinq à six fois! Un mauvais enclenchement des poteaux peut entraîner leur séparation lors de l’utilisation, et causer des blessures graves et endommager le matériel.

¡Los postes deben quedar asentados de manera conjunta! Incluso si los postes cubren las ranuras antes de quedar asentados, ¡deben ser golpeados sobre una superﬁcie dura de cinco a seis veces! Si no se asientan correctamente los postes, eso podría permitir que los postes se separen durante el uso, lo que podría provocar graves lesiones personales o daños a la propiedad.

Page 12

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

CMV (x1)

2.4

• After the Poles have been seated, measure up 1" from the bottom center of the Top Pole (ALH) and insert one SelfTapping Screw (CMV) into the Pole as shown.

• Après avoir mis les poteaux, mesurez 2,54 cm (1 po) de l’extrémité inférieure du poteau supérieur (ALH), et insérez une vis auto-taraudeuse (CMV) dans le poteau comme illustré.

• Después de colocar bien los postes, mida 2,54 cm (1 in) del extremo inferior del poste superior (ALH), e inserte un

tornillo auto-perforante (CMV) en el poste como se muesta.

ALH

CMV

ALF

1” (2,54 cm) up from bottom of Top Pole

2,54 cm (1 po) de l’extrémité inférieure du poteau supérieur

2,54 cm (1 in) del extremo inferior del poste superior

Page 13

BACKBOARD TO RIM ASSEMBLY / ASSEMBLAGE DU PANNEAU À L’ANNEAU / ENSAMBLE DEL TABLERO AL ARO

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

BCS

EAP

(x2)

APY (x1)

ABQ (x1)

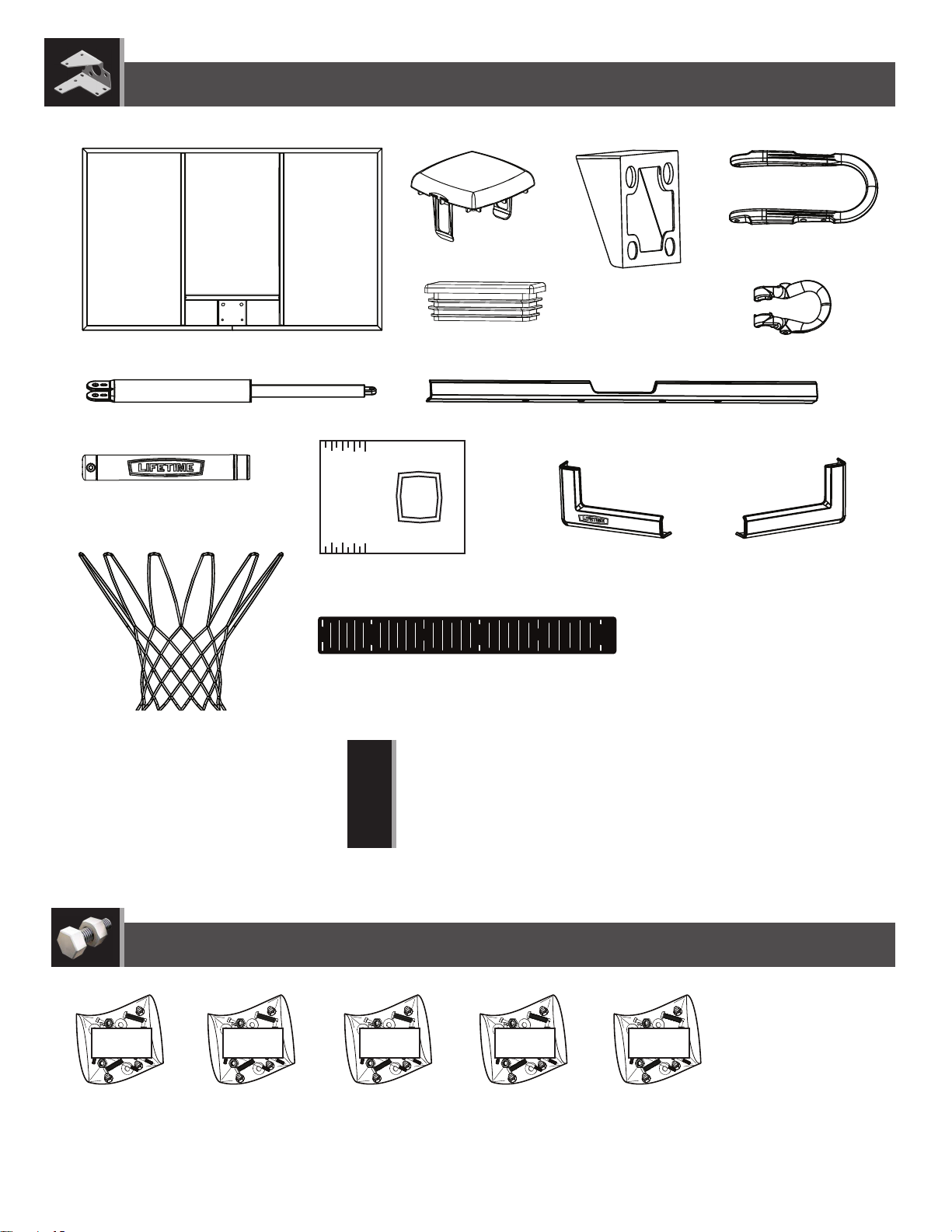

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Metal Parts / Pièce en métal / Pieza de metal

ADR (x4)

AAQ (x2)

AAV (x2)

APZ (x1)

ABK (x4)

AOW (x1)

AJW (x2)

Plastic Parts / Pièces en plastique / Piezas de plástico

BGR (x1)

AJI (x1)

ALX (x1)

AMA (x1)

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

1/2" (13 mm)

(x2)

1/2" (13 mm)

(x1) (x1)

ALD (x1)

Page 14

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13 mm)

(x1)

APY (x1)

• If you have trouble with this section, scan the code below to view a video on on its assembly.

• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.

• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

(Not to scale)

(Pas à l’échelle)

(No está a escala)

EAP (x2)

ABQ (x1)

(Not to scale)

(Pas à l’échelle)

(No está a escala)

• http://go.lifetime.com/rigidwideboardtoprorim

AAQ (x1)

3.1

• Insert two Carriage Bolts (EAP) through the Rim Pivot Bracket (APY) as shown.

• Insérez deux boulons de carrosserie (EAP) à travers le support pivotant de l’anneau (APY) comme illustré.

• Inserte dos pernos de cuello cuadrado (EAP) por el soporte giratorio del aro (APY) como se muestra.

EAP

APY

EAP

3.2

• Use the 1/2" socket head from the socket head wrench

to press one Push Nut (AAQ) onto one end of the Axle (ABQ).

• Utilisez la douille de 13 mm (1/2 po) de la clé à douille

pour pousser une rondelle de retenue (AAQ) sur une extrémité de l’essieu (ABQ).

• Use el cubo de 13 mm (1/2 in) de la llave de cubo

para presionar una rondana de ﬁ jación rápida (AAQ) sur un extremo del eje (ABQ).

ABQ

AAQ

• The Push Nut should rest about 1/4" from the end of the Axle. If the Push Nut slips on too far, continue sliding it to the other end of the Axle to remove it and try again.

• La rondelle de retunue doit rester environ 6,35 mm (1/4 po) de l’extrémité de l’essieu. Si la rondelle de retenue glisse plus de cela, faites-le glisser de l’autre extrémité de l’essieu et commencez de nouveau.

• La rondana de ﬁ jación rápida debe quedarse 6,35 mm (1/4 in) del extremo del eje. Si la rondana de ﬁ jación rápida se resbala más que eso, resbálela del otro extremo del eje y empiece de nuevo.

Page 15

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13 mm)

(x1)

AAQ (x1)

3.3

• Slide the end of the Axle (ABQ) through the Rim (ALX) and the Rim Pivot Bracket (APY). Press the Push Nut (AAQ) onto the end of the

Axle. Use the 1/2" socket head to secure the Push Nut if needed.

• Faites glisser l’extrémité de l’essieu (ABQ) à travers l’anneau (ALX) et le support pivotant de l’anneau (APY). Poussez la rondelle de retenue (AAQ) sur l’extrémité de l’essieu. Si besoin, employez la douille de 13 mm (1/2 po) pour ﬁ xer la rondelle de retenue en place.

• Deslice el extremo del eje (ABQ) por el aro (ALX) y el soporte giratorio del aro (APY). Presione la rondana de ﬁ jación rápida (AAQ) sobre el extremo del eje. Si hace falta, use el cubo de 13 mm (1/2 in) para ﬁ jar la rondana de ﬁ jación rápida en su lugar.

ALX

APY

ABQ

AAQ

Page 16

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13 mm)

3.4

(x2)

ABK (x2)

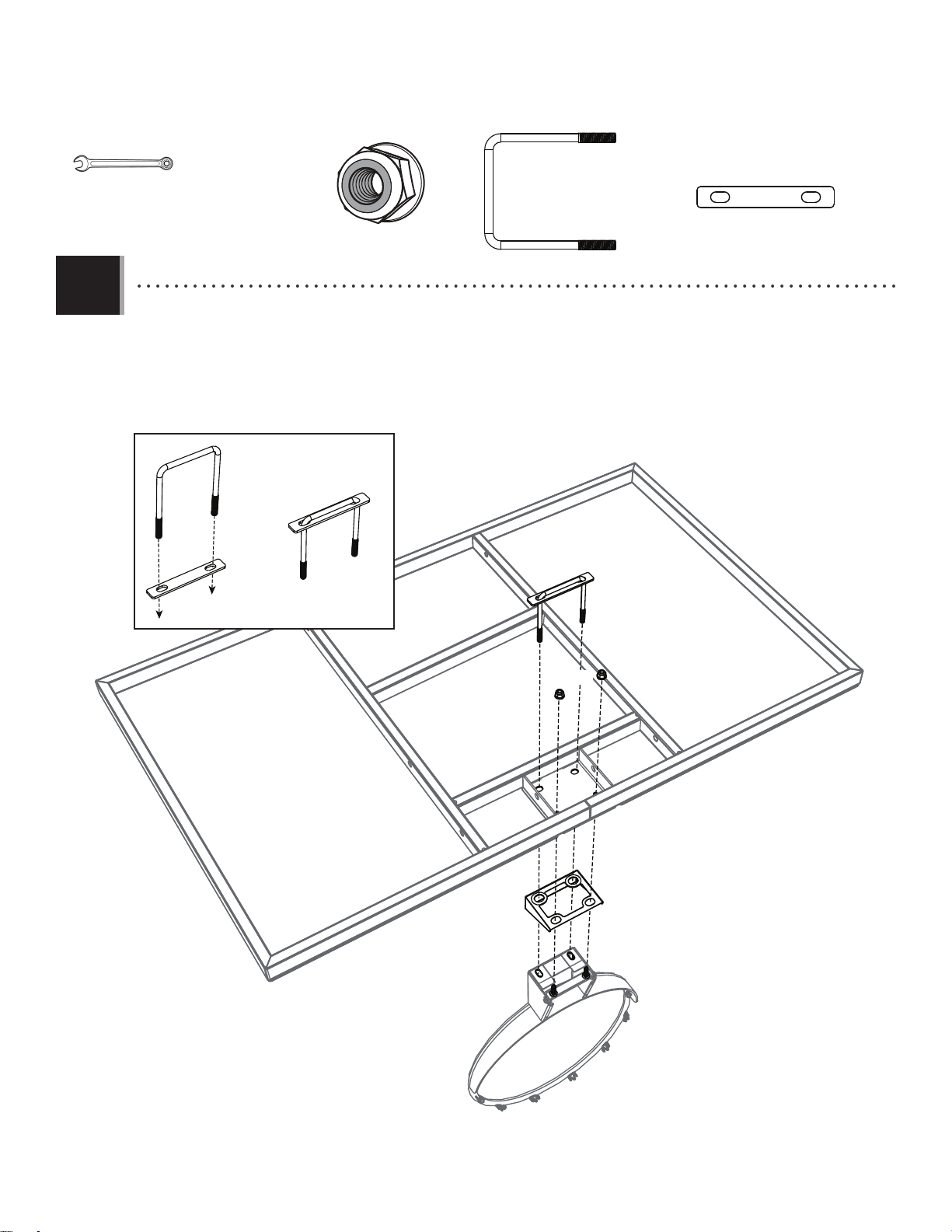

• Insert the U-Bolt (APZ) through the upper part of the opening on the backside of the Backboard (AJI). Connect the Rim (ALX) and Plastic Guard (ALD) to the Backboard (AJI) with the hardware as shown.

• Insérez le boulon en « U » (APZ) à travers le partie supérieure du trou au verso du panneau (AJI) comme illustré. Attachez l’anneau (ALX) et le protection en plastique (ALD) au panneau (AJI) en utilisant les accessoires indiqués.

• Inserte el perno en «U» (APZ) por la parte superior del hueco en la parte trasera del tablero (AJI) como se muestra. Sujete el aro (ALX) y la protección de plastico (ALD) al tablero (AJI) usando el herraje indicado.

APZ

BGR

APZ (x1)

BGR (x1)

APZ

AJI

ABK

ALD

EAP

ALX

Page 17

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13 mm)

(x2)

3.5

AOW (x1)

AAV (x2)

• Thread two Jam Nuts (AAV) all the way on to the U-Bolt (APZ). Then slide the Compression Springs (AJW) onto the U-Bolt and place the Spring Retainer Plate (AOW) over the Compression Springs. Tighten the Nylock Flange Nuts (ABK) until the Rim (ALX) does not wobble to complete this step.

• Serrez bien les contre-écrous (AAV) au boulon en « U » (APZ). Glissez les ressorts de compression (AJW) sur les boulons en « U », et mettez la plaque de retenue des ressorts (AOW) sur les ressorts de compression. Serrez les écrous à bride en nylon (ABK) jusqu’à ce que l’anneau soit stable.

• Apriete por completo las Contratuercas de (AAV) en el Perno en «U» (APZ). Deslice los Resortes de compresión (AJW) sobre los pernos en «U» , y mete la placa retenedor de los resortes (AOW) sobre los resortes de compresión. Apriete las tuercas de

brida de nailon (ABK) hasta que el aro no se bamboleen.

AAV

APZ

ABK (x2)

AJW (x2)

ABK

AOW

AJW

• DO NOT COMPLETELY TIGHTEN THE NYLOCK FLANGE NUTS IN THIS STEP! Only tighten the Nuts until the Rim does not wobble. Tightening the Nuts will adjust the Rim tension.

• NE PAS SERRER COMPLÈTEMENT LES ÉCROUS À BRIDE DE DANS CETTE ÉTAPE ! Seulement

serrez les écrous jusqu’à ce que l’anneau ne soit pas bancal. Serrer les écrous ajustera la tension de l’anneau.

• ¡NO APRIETE POR COMPLETO LAS TUERCAS ACAMPANADAS EN ESTE PASO! Sólo apriete las tuercas hasta que el aro no se bambolee. Apretar las tuercas ajustará la tensión del aro.

Page 18

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

ADR (x4)

3.6

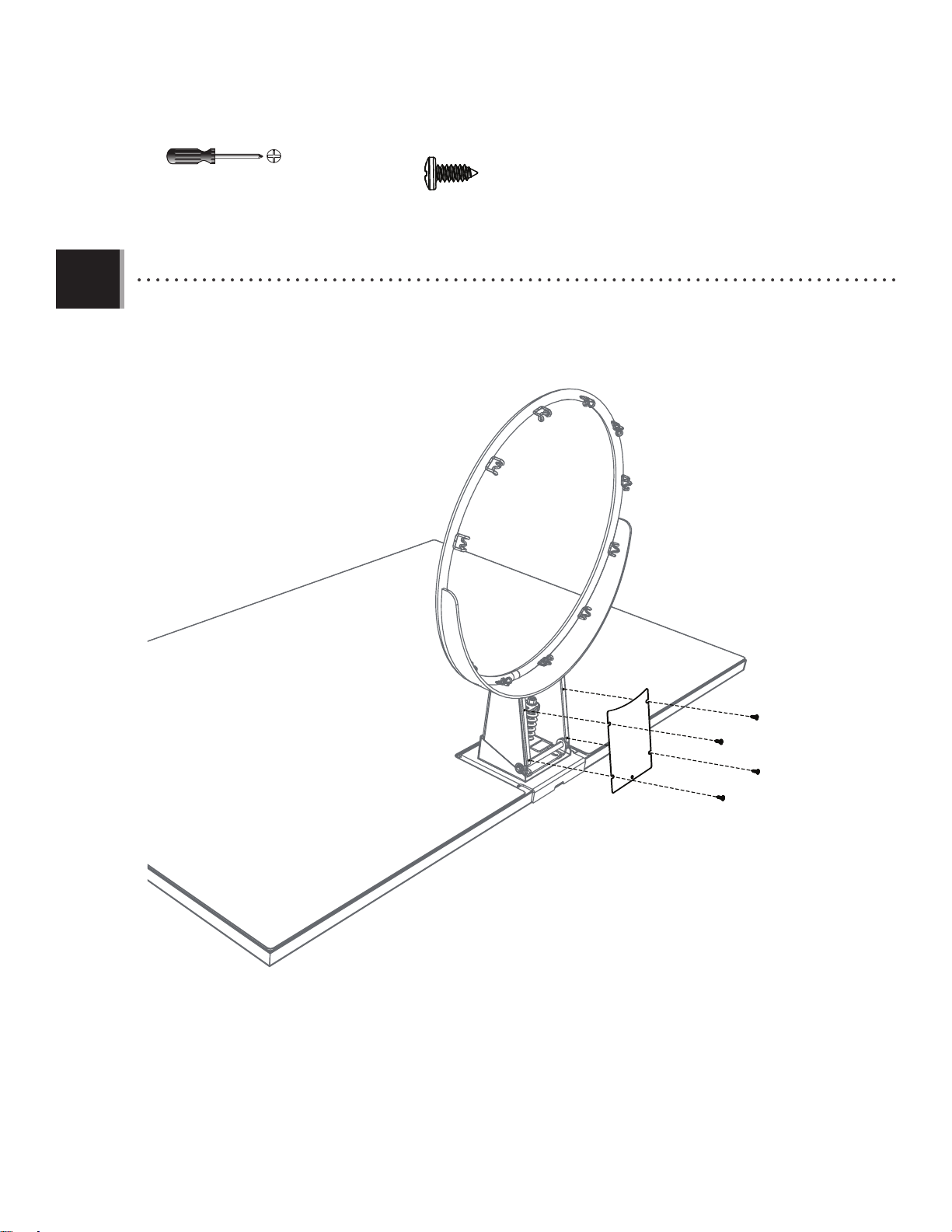

• Attach the Rim Cover Plate (AMA) to the Rim (ALX) with the hardware shown.

• Attachez bien la plaque protectrice des ressorts (AMA) à l’anneau (ALX) à l’aide de la quincaillerie indiquée.

• Sujete la placa protectora de los resortes (AMA) al aro (ALX) usando el herraje indicado.

ALX

AMA

ADR

Page 19

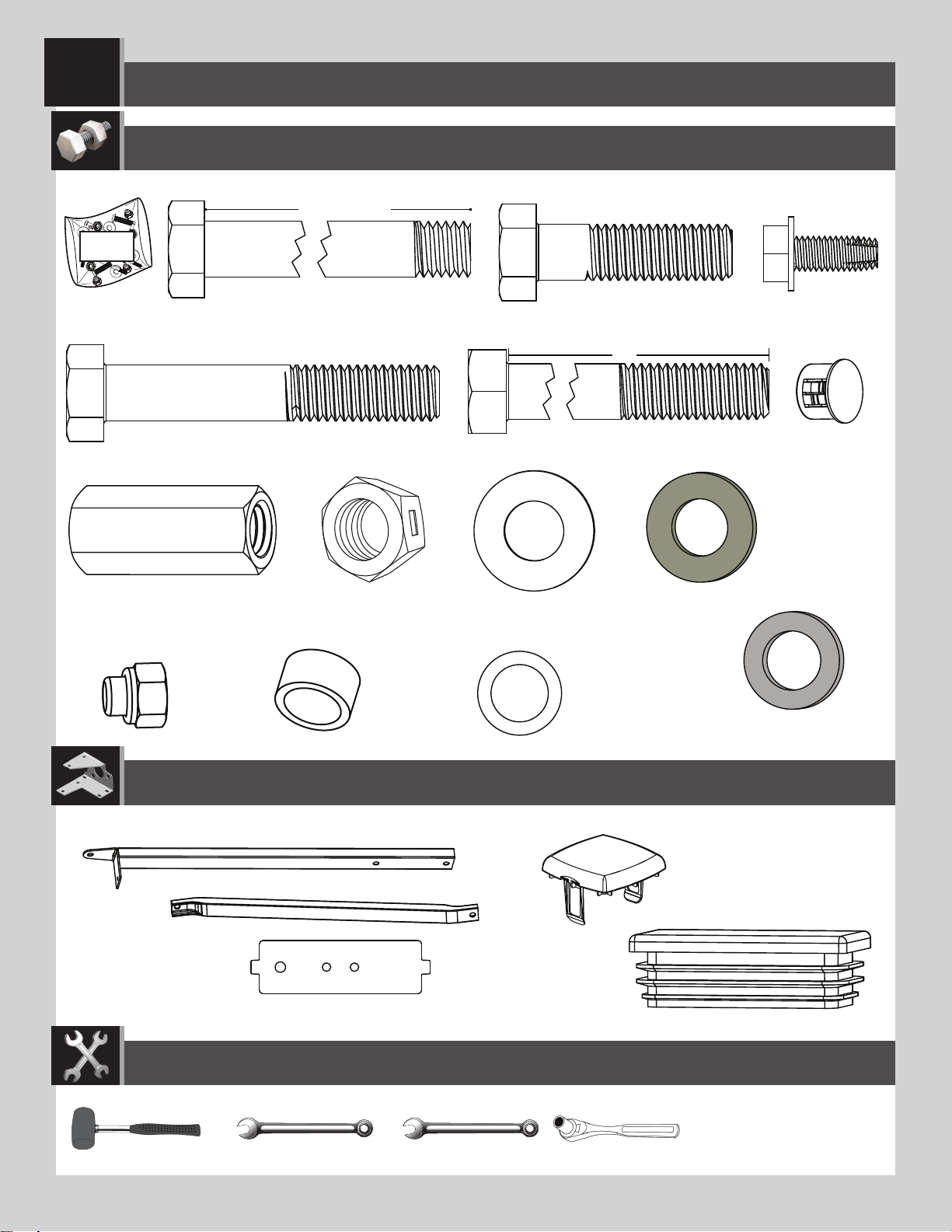

BACKBOARD TO POLE ASSEMBLY / ASSEMBLAGE DU PANNEAU AU POTEAU / ENSAMBLE DEL TABLERO AL POSTE

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

7 1/16” (18 cm)

BCR

AAD (x1)

ANQ (x2) AQD (x1)

ANP (x1)

AAN (x2)

AAX (x4)

ABP (x2)

ANU (x2) AQB (x2)

5”

AOR (x6)

ANK (x4)

ABN (x4)

ANS (x8)

ANZ (x2)

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Metal Part / Pièce en métal / Pieza de metal

BGP (x2)

BGO (x2)

BLC (x1)

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

1/2" (13 mm), 11/16" (18 mm)

(x1)

3/4" (19 mm)

(x1) (x2)

Plastic Parts / Pièces en plastique / Piezas de plástico

ALM (x1)

AQC (x2)

11/16" (18 mm)

(x1)

Page 20

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13mm)

(x1) (x1)

11/16" (18 mm)

• If you have trouble with this section, scan the code below to view a video on on its assembly.

• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.

• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

4.1

AQB (x2)

• Insert one end of the Tie Plate (BLC) into the slot on the Lower Extension Arm (BGP), then iInsert the opposite end of the Tie Plate (BLC) into the slot on the other Lower Extension Arm (BGP) as shown.

• Insérez une extrémité de la plaque d’union (BLC) dans la fente dans le bras de rallonge inférieur (BGP). Ensuite, insérez l’extrémité opposée de la plaque d’union dans la fente dans l’autre bras de rallonge inférieur comme illustré.

• Inserte un extremo de la placa de union (BLC) en la ranura del brazo de extensión inferior (BGP). Entonces, inserte el extremo opuesto de la placa de union en la ranura en el otro brazo de extensión inferior como se muestra.

BLC

BGP

BLC

AAN (x2)

BGP

• http://go.lifetime.com/rigidwidebackboardtopole

4.2

• Secure the Lower Extension Arms (BGP) together with the hardware shown. Use a 1/2" Socket Wrench to screw the Thread- Cutting Bolts (AQB) through the Lower Extension Arms and the Tie Plate (BLC).

• Attachez bien les bras de rallonge inférieurs (BGP) l’un à l’autre à l’aide de la quincaillerie indiquée. Employez une clé à douille de 12,7 mm (1/2 po) visser les boulons autotaraudeurs (AQB) à travers les bras de rallonge inférieurs et la plaque d’union (BLC).

• Sujete bien los brazos de extensión inferiores (BGP) el uno al otro usando el herraje indicado. Use una llave de cubos de 12,7 mm (1/2 in) para atornillar los pernos autoroscantes (AQB) por los brazos de extensión superiores y la placa de union (BLC).

AQB

BLC

BGP

AAN

BGP

• Do not overtighten the Cap Nut. If the end of the Bolt breaks through the plastic cap, call our Customer Service Department. Exposed threads on the end of the Bolt may cause serious

injuries.

• Ne pas serrer excessivement l’écrou à chape. Si l’extrémité du boulon perce le capuchon en plastique, appelez notre service à la clientèle. Le ﬁ letage exposé à l’extrémité du boulon peuvent causer des blessures graves.

• No apriete demasiado la tuerca ciega. Si el extremo del perno quebra el tapón de plástico, llame a nuestro servicio a clientes. Los hilos expuestos al extremo del Perno pueden causar lesiones graves.

Page 21

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4” (19 mm)

4.3

(x2)

AAD (x1)

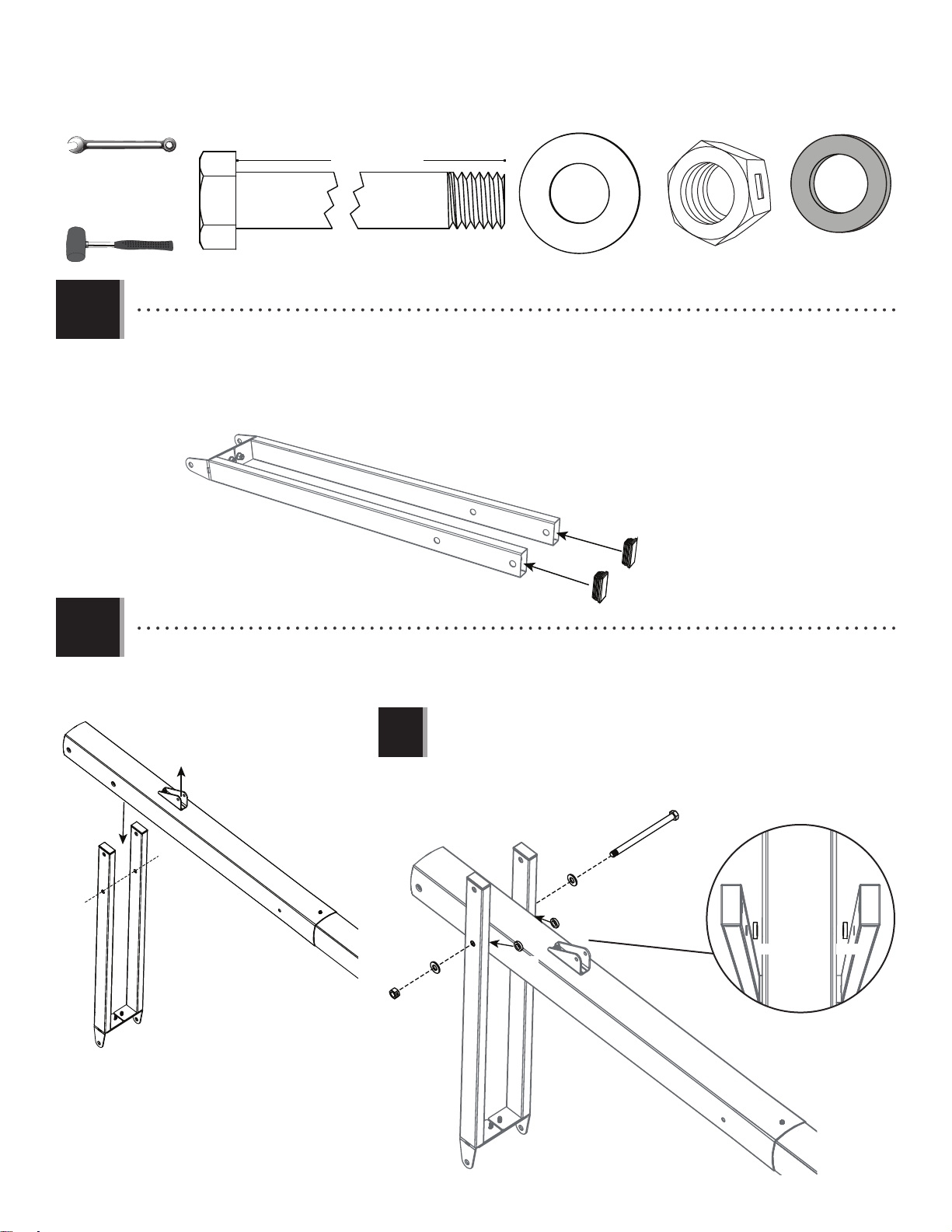

• Insert the Extension Arm Caps (AQC) into the ends of the Lower Extension Arms (BGP) as shown.

• Insérez les capuchons pour les bras de rallonge (AQC) dans les extrémités des bras de rallonge inférieurs (BGP) comme illustré.

• Inserte los tapones para los brazos de extensión (AQC) en los extremos de los brazos de extensión inferiores (BGP) como se

muestra.

7 1/16” (18 cm)

BGP

AOR (x2)

AAX (x1)

AQC

ANZ (x2)

4.4

BGP

• Secure the Top Pole (ALH) to the Lower Extension Arms (BGP) with the hardware indicated.

• Attachez bien le poteau supérieur (ALH) aux bras de rallonge inférieurs (BGP) à l’aide de la quincaillerie indiquée.

• Sujete bien el poste superior (ALH) a los brazos de extensión inferiores (BGP) usando el herraje indicado.

• Tighten the Centerlock Nut until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central jusqu’à ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central hasta que esté a ras del extremo del perno.

ALH

AAD

AOR

ANZ

AOR

AAX

ANZ ANZ

Page 22

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4” (19 mm)

4.5

5”

(x2)

AQD (x1)

AAX (x1)

ANK (x2)

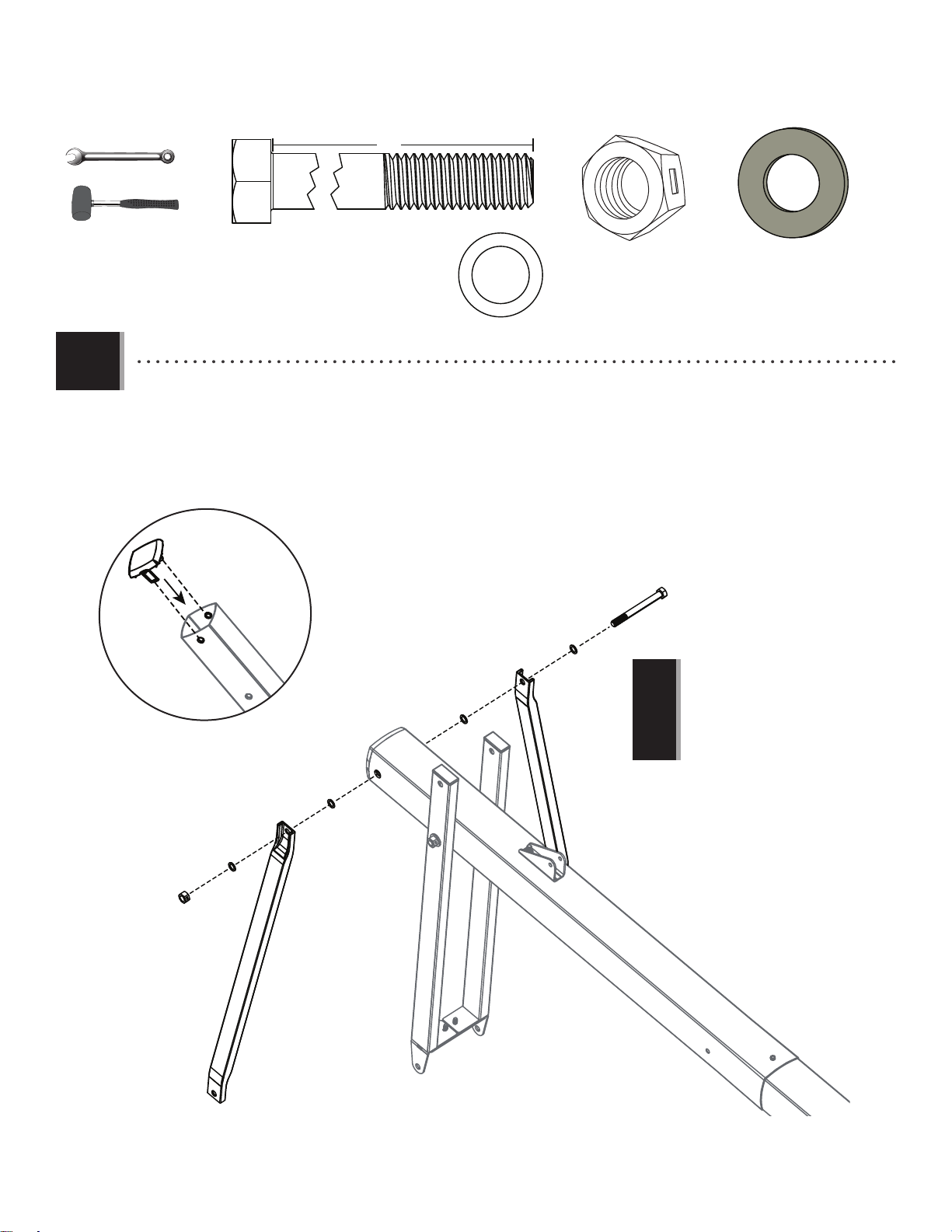

• Insert the Pole Cap (ALM) into the Top Pole. Then attach the Upper Extension Arms (BGO) to the Top Pole (ALH) with the

hardware as shown.

• Insérez le capuchon de poteau (ALM) dans le poteau supérieur. Ensuite, attachez bien les bras de rallonge supérieurs (BGO)

au poteau supérieur (ALH) à l’aide de la quincaillerie indiquée.

• Inserte el tapón de poste (ALM) en el extemo superior del poste superior. Entonces, sujete bien los brazos de extensión

superiores (BGO) al poste superior (ALH) usando el herraje indicado.

ALM

AQD

ABN (x2)

AAX

ANK

BGO

ABN

BGO

ANK

• Tighten the Centerlock Nut until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central jusqu’à ce

qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central hasta que esté a ras del extremo del perno.

Page 23

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Remove This Section / Enlevez cette section / Reitire esta sección

This page intentionally left blank

Cette page est intentionnellement laissée en blanc

Esta página ha sido dejada en blanco intencionalmente

Page 24

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Metal Part / Pièce en métal / Pieza de metal

ALE (x1)

ALF (x1)

ALH (x1)

AMA (x1)

ALS (x2)

APY (x1)

ABQ (x1)

APZ (x1)

BGR (x1)

ALL (x1)

AOW (x1)

31”

(78.7 cm)

BGO (x2)

BLC (x1)

Remove This Section / Enlevez cette section / Reitire esta sección

BGP (x2)

AJW (x2)

ALX (x1)

• Refer to the Ground Sleeve instructions for additional parts identiﬁer.

• Se reporter aux instructions du manchon souterrain pour identiﬁer les

pièces supplémentaires.

• Consulte las instrucciones para el casquillo subterráneo para ver el identiﬁcador de piezas adicionales.

Page 25

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Plastic Parts / Pièces en plastique / Piezas de plástico

AJI (x1)

AKF (x1)

AKG (x1)

BGW (x1)

10’

AKP (x1)

ALM (x1)

ALD (x1)

AQC (x2)

AJQ (x1)

BAA (x1) BAB (x1)

9’6”

9’

8’6”

8’

110902 5

7’6”

AKI (x1)

Remove This Section / Enlevez cette section / Retire esta sección

AMN (x1)

AKZ (x1)

• Refer to the Ground Sleeve instructions for additional parts identiﬁer.

• Se reporter aux instructions du manchon souterrain pour identiﬁer les

pièces supplémentaires.

• Consulte las instrucciones para el casquillo subterráneo para ver el identiﬁcador de piezas adicionales.

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

BCO BCUBCS BCR BCT

iii

Page 26

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Remove This Section / Enlevez cette section / Retire esta sección

This page intentionally left blank

Cette page est intentionnellement laissée en blanc

Esta página ha sido dejada en blanco intencionalmente

Page 27

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4" (19 mm)

11/16" (18 mm)

4.6

(x2)

(x1)

• Rest the Rim on cardboard to prevent scratching, then secure the Lower Extension Arms (BGP) to the Backboard (AJI) with the hardware shown. Screw the Nut Coupler (ANP) onto one of the Hex Bolts (ANQ), then onto the other. Center the coupler between the two Bolts as shown.

• Mettez l’anneau sur une pièce de carton pour éviter des évratignures. Ensuite, attachez bien les bras de rallonge

inférieurs (BGP) au panneau (AJI) à l’aide de la quincaillerie indiquée. Vissez le coupleur (ANP) sur un des boulons hexagonals (ANQ) et, ensuite, sur l’autre. Centrez le coupleur entre les deux boulons comme illustré.

• Coloque el aro en un trozo de cartón para evitar rayarlo. Entonces, sujete los brazos de extensión inferiores (BGP) al tablero (AJI) usando el herraje indicado. Atornille el acoplador (ANP) en uno de los pernos hexagonales (ANQ) y, entonces,

en el otro. Centre el acoplador entre los dos pernos como se muestra.

ANQ (x2)

ANP (x1)

AOR (x2)

ABP (x2)

AJI

ANQ

BGP BGP

ANP

AOR

ABP

AOR

ANQ

ABP

AOR

ANP

ANQ ANQ

ABP

AOR

• Make sure the Poly Spacers (ABP) positioned between the Lower Extension Arms and the Backboard do not bulge.

• Assurez-vous que les pièces d’écartement en plastique (ABP) positionnées entre les bras de rallonge inférieurs et le panneau ne se gonﬂ ent.

• Asegúrese de que los espaciadores de plástico (ABP) colocados entre los brazos de extensión inferiores y el tablero no sobresalgan.

Page 28

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4” (19 mm)

(x2)

ANU (x2)

ANK (x2)

AOR (x2)

AAX (x2)

4.7

AAX

AOR

ABN

ANK

BGO

ANU

ABN (x2)

ANU

ANK

ABN

BGO

ANS (x8)

• Attach the Upper Extension Arms (BGO) to the Backboard (AJI)

with the hardware as shown.

• Attachez bien les bras de rallonge supérieurs (BGO) au panneau (AJI) à l’aide de la quincaillerie indiquée.

• Sujete bien los brazos de extensión superiores (BGO) al tablero (AJI) usando el herraje indicado.

• Tighten the Centerlock Nuts until they are ﬂ ush with the end of the Bolts.

• Serrez l’écrou de blocage central jusqu’à ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central hasta que esté a ras del extremo del perno.

AOR

AAX

4.8

• Insert Nylon Plugs (ANS) into the locations

indicated on the back of the Backboard.

• Insérez les capuchons en nylon (ANS) dans les

emplacements indiqués sur la partie arrière du panneau.

• Inserte los tapones de nailon (ANS) en las

ubicaciones indicadas en la parte trasera del tablero.

ANS

Page 29

HANDLE ASSEMBLY / ASSEMBLAGE DE LA MANCHE / ENSAMBLE DEL MANGO

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

AQE (x1)

BCT

7 1/16” (18 cm)

BSG (x1)

ABB (x2)

6 1/2” (18.5 cm)

AQF (x2)

AAX (x2)

AAD (x1)

6 1/2” (16.5 cm)

ABA (x2)

APR (x1)

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Metal Part / Pièce en métal / Pieza de metal

31”

ALS (x2)

(78.7 cm)

AAW (x1)

AOR (x2)

AKH (x1)

ACX (x1)

AMN (x1)

AKI (x1)

Plastic Parts / Pièces en plastique / Piezas de plástico

AKF (x1)

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

(x1)

AKG (x1)

3/4" (19 mm) 1/2" (13 mm)9/16" (14 mm)

(x2) (x2)(x2)

(x1)

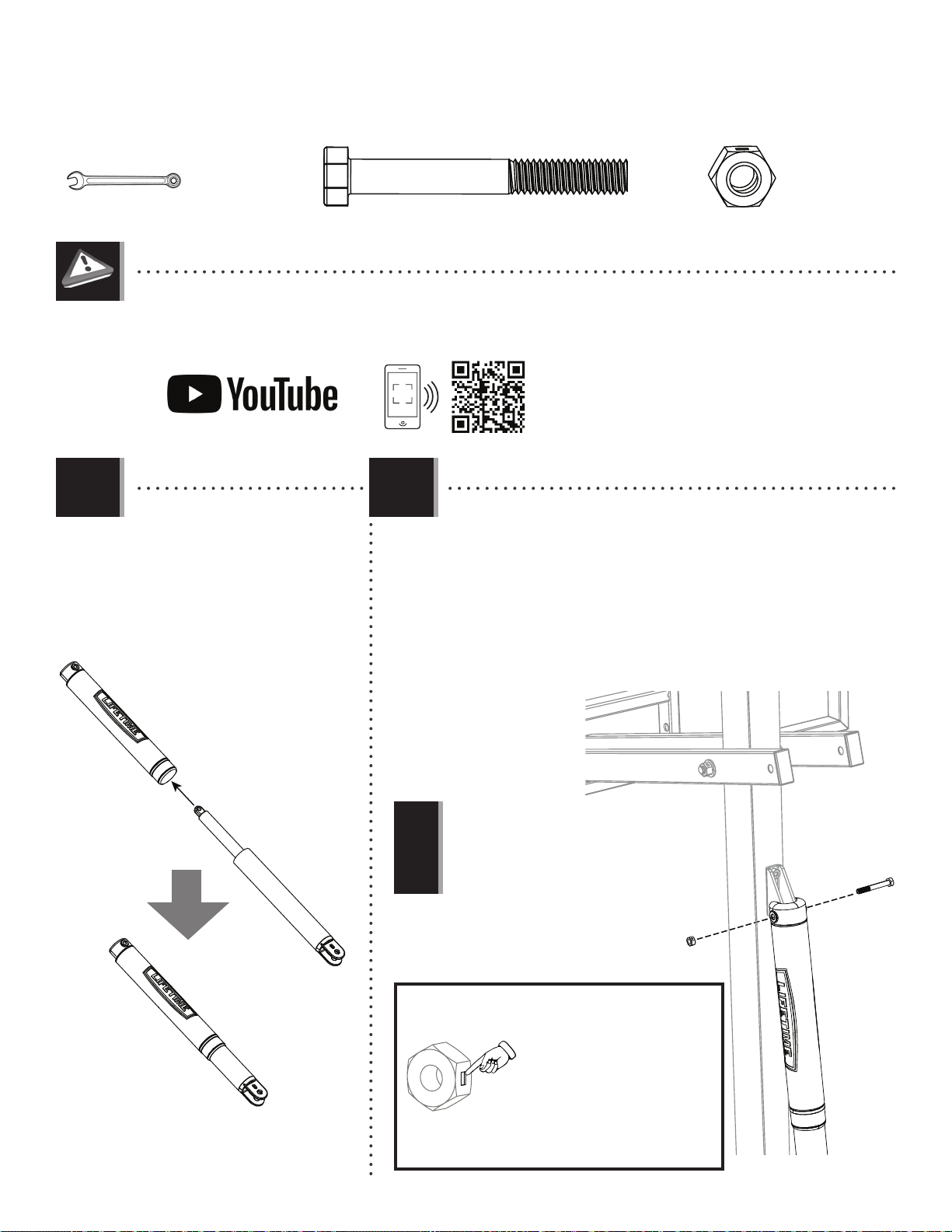

Page 30

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

1/2" (13 mm)

(x2)

ACX (x1) BSG (x1)

• If you have trouble with this section, scan the code below to view a video on on its assembly.

• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.

• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

• http://go.lifetime.com/rigidwidepowerlifthandle

5.1

• Slide the Gas Spring Cover (AKG) onto the Gas Spring (AKF) as shown.

• Glissez le couvercle du piston à gaz (AKG) sur piston à gaz (AKF) comme illustré.

• Deslice la cubierta del amortiguador de gas (AKG) sobre el amortiguador de gas (AKF) como se muestra.

AKG

AKF

5.2

• Align the holes in the Gas Spring Cover (AKG) and the Gas Spring (AKF) with the holes in the Pole Bracket (ALL), and attach the Gas Spring assembly to the Pole Bracket with the hardware shown.

• Alignez les trous dans le couvercle du piston à gaz (AKG) et le piston à gaz (AKF) avec ceux dans le support du poteau (ALL), et attachez l’ensemble du piston à gaz au support du poteau en utilisant la quincaillerie illustrée.

• Alinee los agujeros en la cubierta del amortiguador de gas (AKG) y el amortiguador de gas (AKF) con ellos en el soporte del poste (ALL), y sujete el ensamble del amortiguador de gas al soporte del poste usando el herraje indicado.

• Tighten the Centerlock Nut (BSG) until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central (BSG) jusqu’à ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (BSG) hasta que esté a ras del extremo del perno.

BSG

ALL

ACX

• A Centerlock Nut will require some effort to thread onto a Bolt. See page 4 for details.

• Des efforts sont nécessaires pour serrer un écrou de blocage central sur le boulon. Voyez la page 4 pour plus de détails.

• Se requiere un poco esfuerza para apretar una tuerca de bloqueo central en el perno. Vea la página 4 para ver más detalles.

Page 31

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

9/16" (14 mm)

(x2)

6 1/2” (16.5 cm)

5.3

(x1)

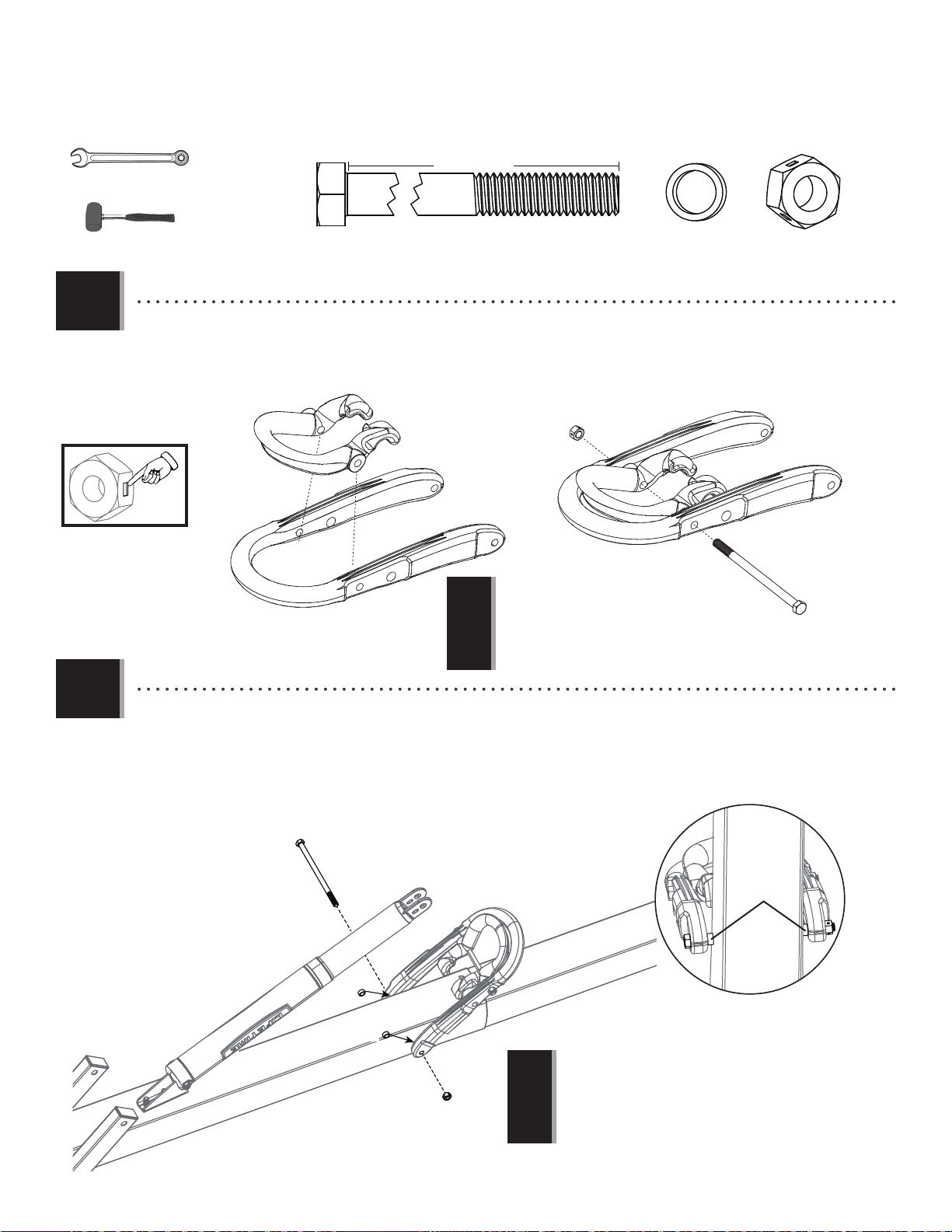

• Position the Trigger (AMN) inside of the Handle (AKI) as shown, and secure the Trigger to the Handle with the

hardware shown.

• Placez la manette (AMN) dans la manivelle (AKI), y assurez-la à la manivelle à l’aide de la quincaillerie illustrée.

• Coloque el gatillo (AMN) dentro de la manija (AKI). Asegure el gatillo a la manija con los herraje muestran.

AMN

AKI

ABA (x2)

ABB

• Tighten the Centerlock Nut (ABB) until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central (ABB) jusqu’à

ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (ABB) hasta que esté a ras del extremo del perno.

AQF (x2)

ABB (x2)

ABA

5.4

• Secure the Handle (AKI) to the Top Pole (ALH) with the hardware shown. Make sure to place the Spacers (AQF) between

the Handle Assembly and the Top Pole as shown.

• Attachez bien le manche (AKI) au poteau supérieur (ALH) à l’aide de la quincaillerie indiquée. Assurez-vous de mettre les pièces d’écartement (AQF) entre l’assembage du manche et le poteau supérieur comme illustré.

• Sujete bien el mango (AKI) al poste superior (ALH) usando el herraje indicado. Asegúrese de colocar los espaciadores (AQF) entre el ensamble del mango y el poste superior como se muestra.

ABA

AQF

ABB

AKI

• Tighten the Centerlock Nut (ABB) until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central (ABB) jusqu’à

ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (ABB) hasta que esté a ras del extremo del perno.

Page 32

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

AQE (x1)

5.5

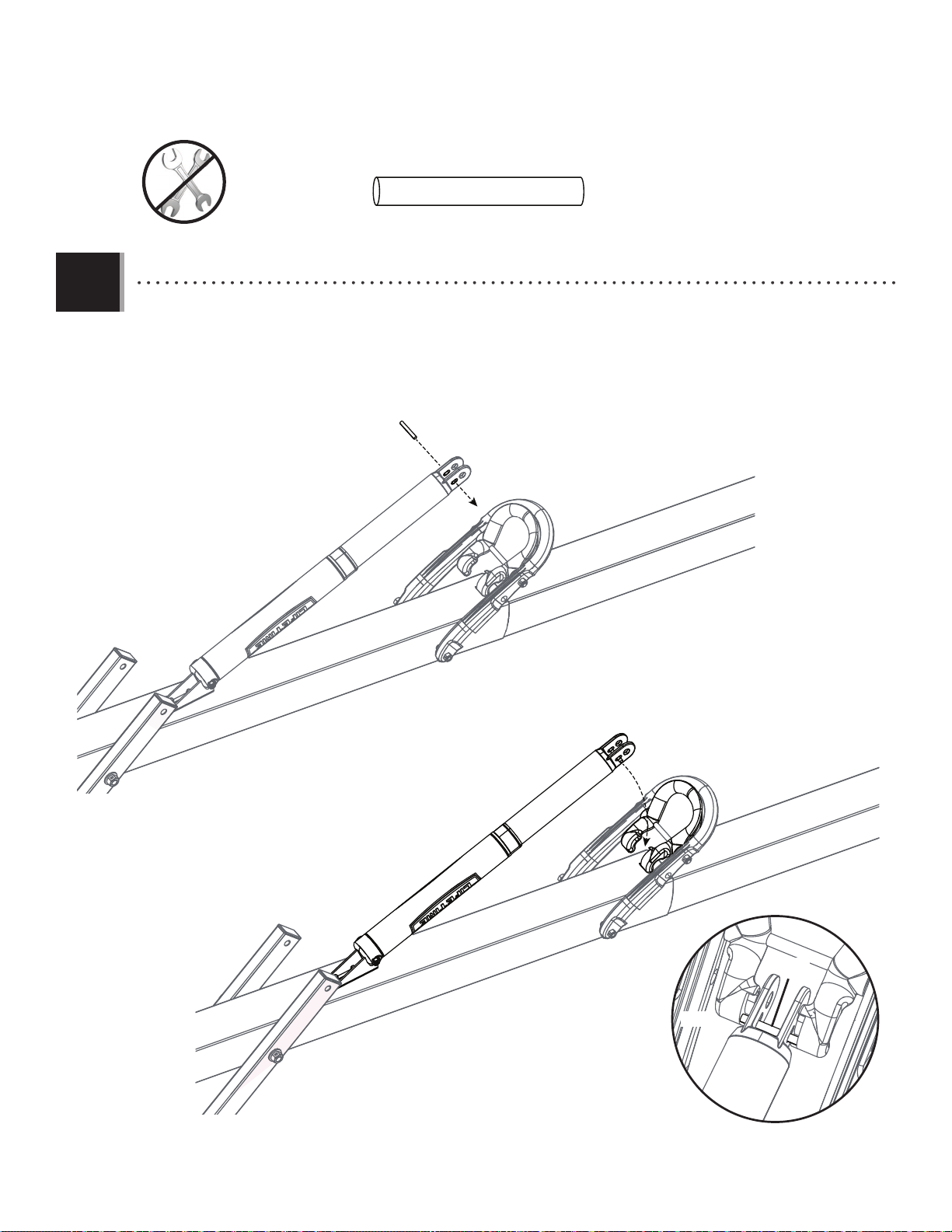

• Insert the Release Pin (AQE) through the Gas Spring (AKF). Slide the Handle (AKI) under the Gas Spring (AKF) so that the Release Pin rests in the channels of the Trigger (AMN).

• Insérez la broche de sécurité (AQE) a travers du ressort de gaz (AKF). Faites glisser la manivelle (AKI) dessous le ressort de gaz (AKF) pour que la broche de sécurité reste dans les rainures de la manette (AMN).

• Introduzca el pasador de seguridad (AQE) a través del resorte de gas (AKF). Deslice la manija (AKI) debajo el resorte de

gas (AKF) para que el pasador de seguridad quede dentro de los canales del gatillo (AMN).

AQE

AKF

AMN

AKF

AQE

AMN

Page 33

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4" (19 mm)

5.6

6 1/2” (18.5 cm)

(x2)

(x1)

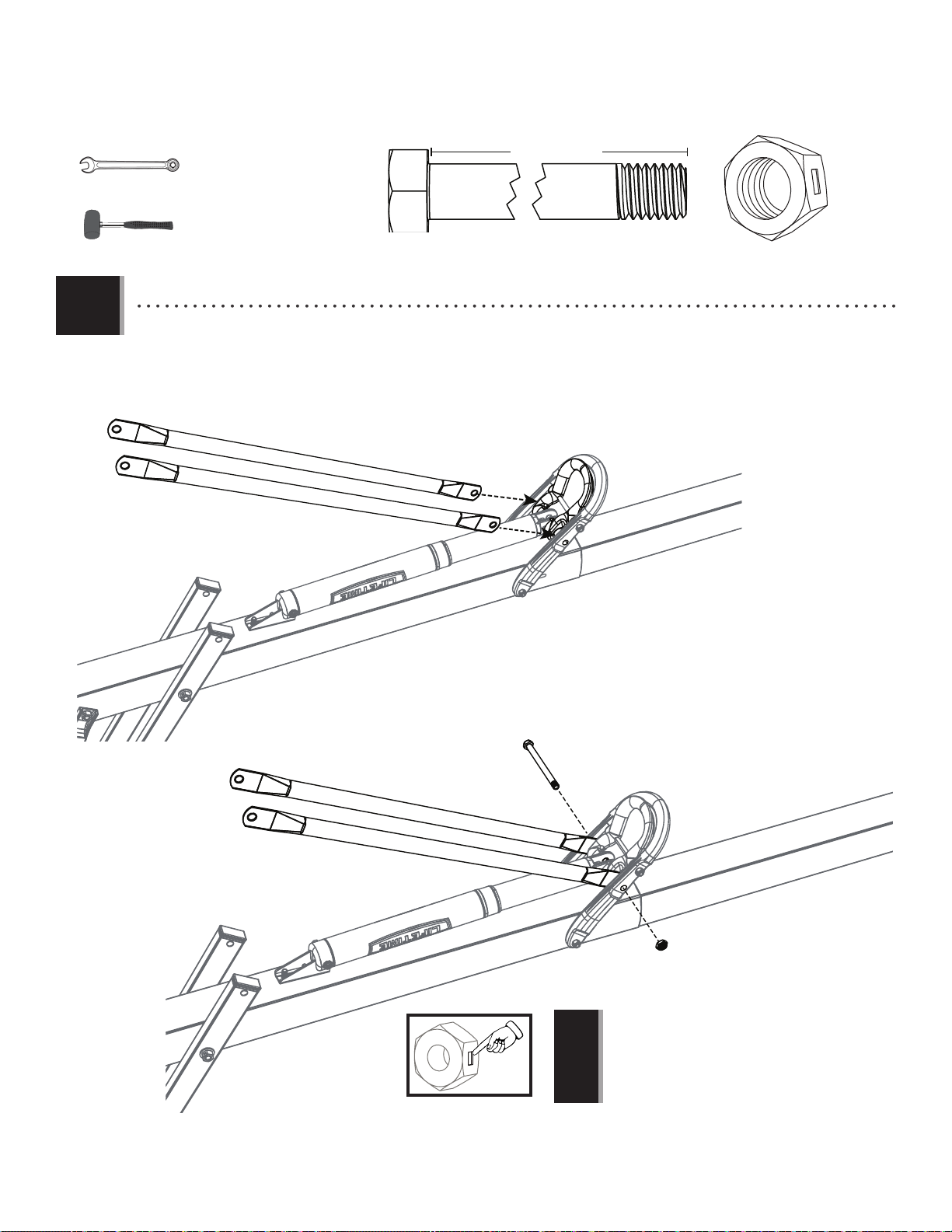

• Position the Rear Lifter Arms (ALS) between the Handle and Trigger, and secure with the hardware shown.

• Placez les bras d’élévation arrières (ALS) entre la manivelle et la manette, et assurez-les à l’aide de la quincaillerie illustrée.

• Coloque los brazos de elevación traseros (ALS) dentro de la manija y del gatillo, y asegúrelos usando los herraje muestran.

ALS

AAW(x1)

AMN

AAX(x1)

AKI

AAW

AAX

• Tighten the Centerlock Nut (AAX) until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central (AAX) jusqu’à

ce qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (AAX) hasta que esté a ras del extremo del perno.

Page 34

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

3/4" (19 mm)

5.7

7 1/16” (18 cm)

(x2)

(x1)

AOR (x2)

• Connect the Rear Lifter Arms (ALS) to the inside of the Long Extension Arms (AKB) with the hardware shown. Place a Spacer (APR) between the Rear Lifter Arms as shown.

• Attachez les bras de levage arrières (ALS) à l’intérieur des bras d’extension inférieurs (AKB) en utilisant la quincaillerie illustrée. Insérez une pièce d’écartement (APR) entre les bras de levage arrières comme illustré.

• Conecte los brazos elevadores traseros (ALS) al interior de los brazos de extensión inferiores (AKB) usando el herraje indicado. Inserte un espaciador (APR) entre los brazos elevadores traseros como se muestra.

AAD (x1)

APR (x1)

AAD

AAX (x1)

APR

AOR

AAX

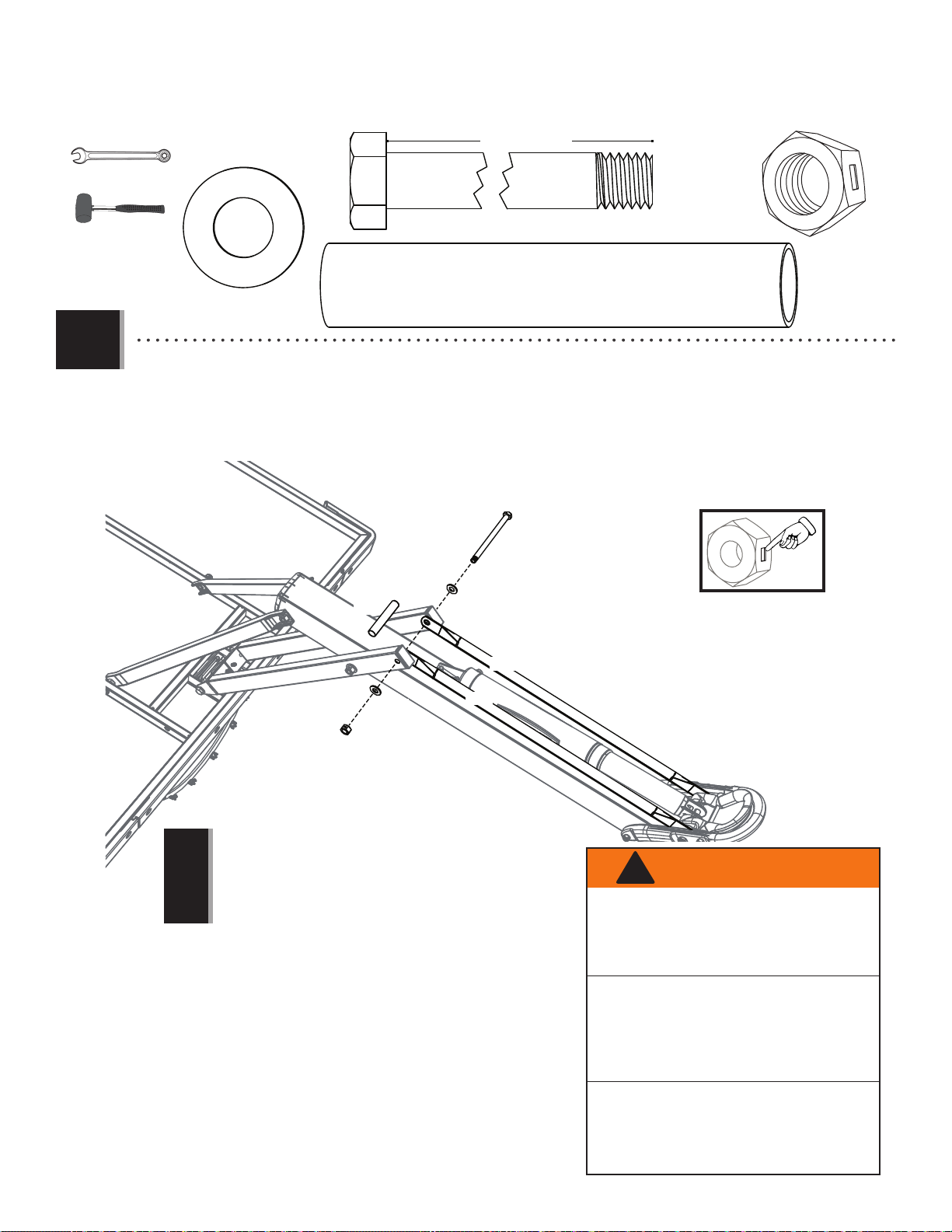

• Tighten the Centerlock Nut (AAX) until it is ﬂ ush with the end of the Bolt.

• Serrez l’écrou de blocage central (AAX) jusqu’à ce

qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (AAX) hasta que esté a ras del extremo del perno.

AOR

ALS

WARNING

The Handle mechanism is designed to lift only the weight of the Backboard and Rim. Do not hang anything from the Handle, Rim, Backboard, or Lifter Arms as this will damage the system and void the warranty.

Le mécanisme de la manivelle à été conçu de supporter seulement le poids du panneau et de l’anneau. Ne suspendre rien de la manivelle, l’anneau, le panneau, ou les bras d’élévation, lequel peut endommager le système et annuler la garantie.

El mecanismo de la manija está diseñado de soportar sólo el peso del tablero y el aro. No suspende nada de la manija, aro, tablero, o los brazos de elevación, el cual podría dañar la unidad y anular la garantía.

Page 35

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

AKH (x1)

5.8

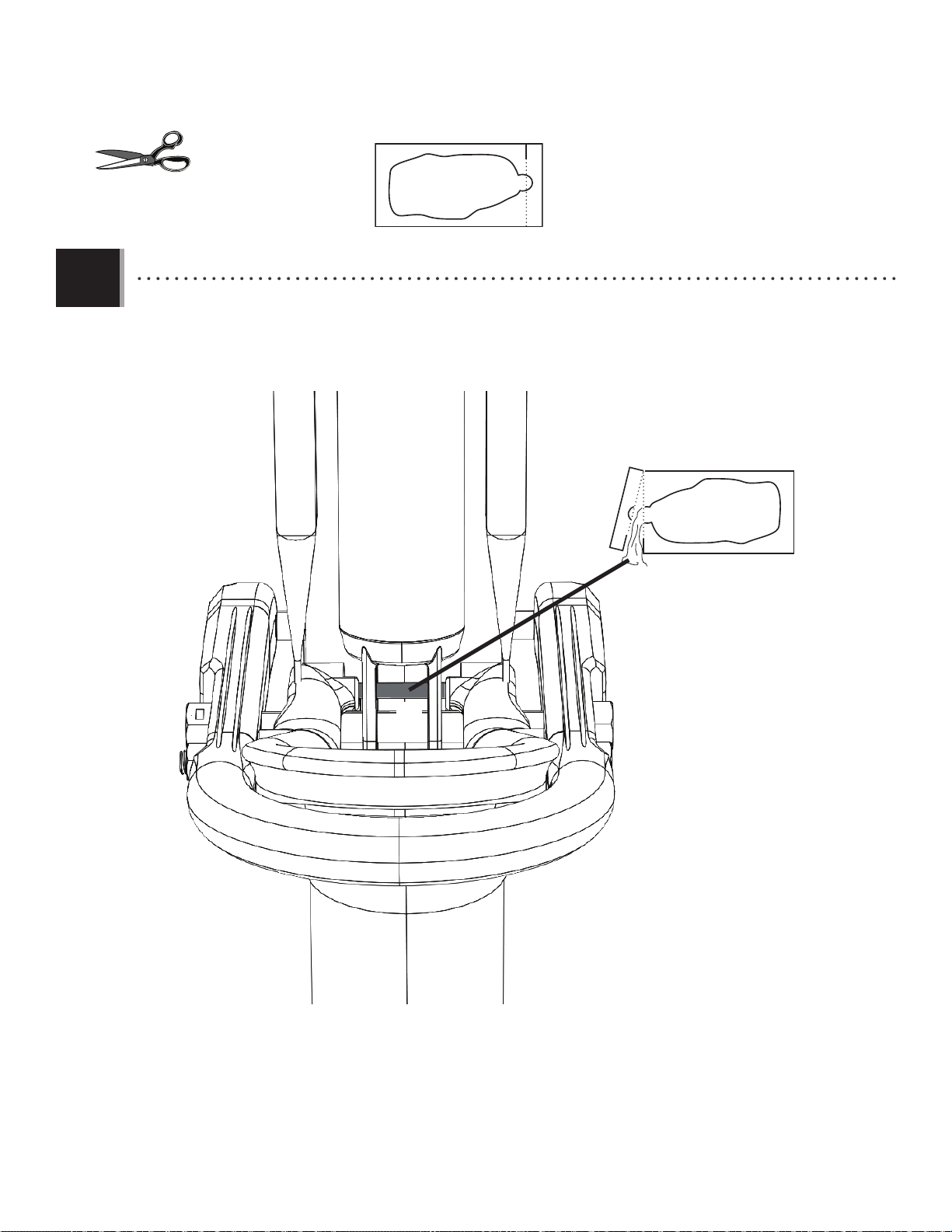

• Apply grease from the Grease Packet (AKH) on to the Release Pin (AQE).

• Appliquez la graisse du paquet de graisse (AKH) sur l’axe de sécurité (AQE).

• Engrase el pasador de seguridad (AQE) usando el paquete de grasa (AKH).

AKH

AQE

Page 36

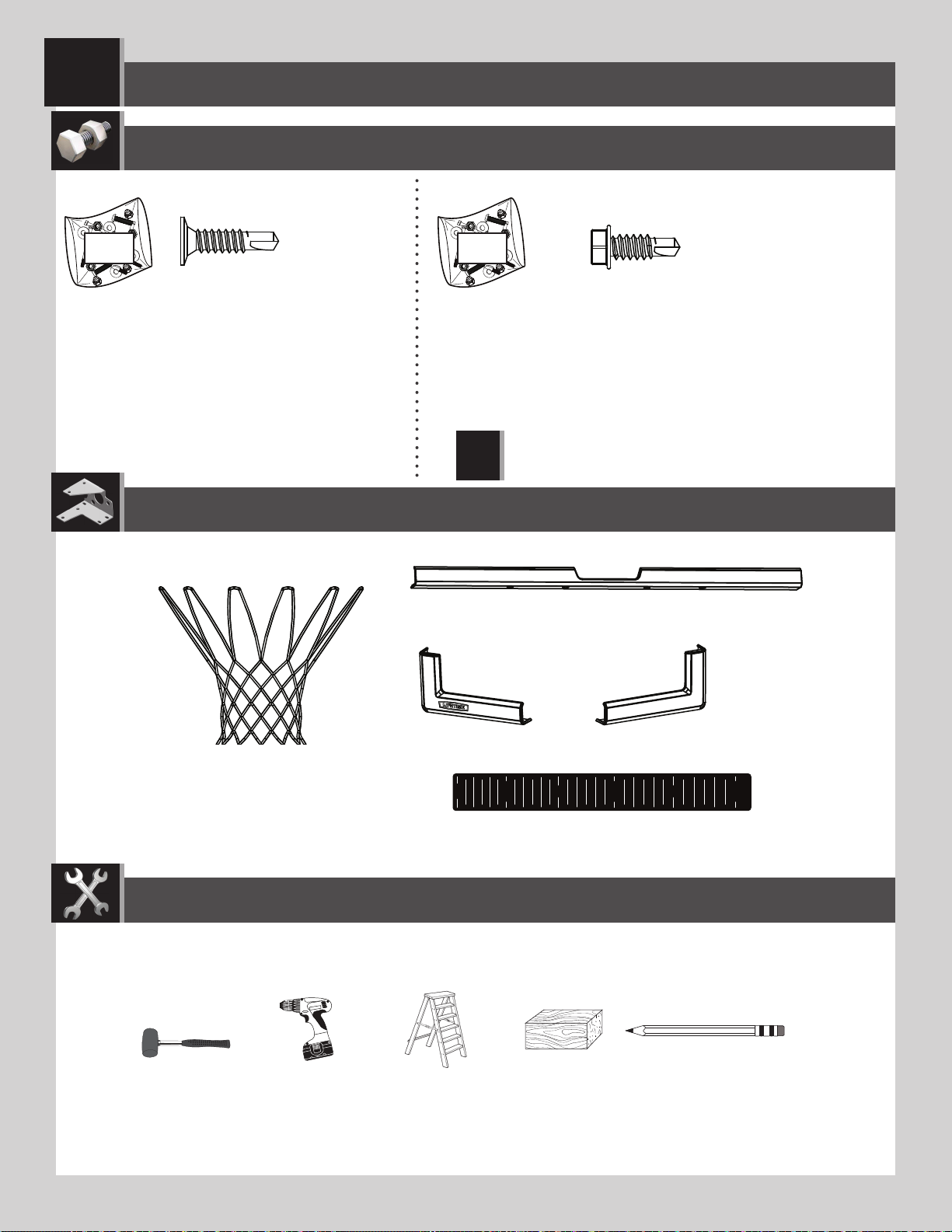

FINAL ASSEMBLY / ASSEMBLAGE FINAL / ENSAMBLAJE FINAL

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDOS

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

BCU

ADP (x10)

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Plastic Parts / Pièces en plastique / Piezas de plástico

BCO

AJQ (x1)

CMV (x1)

*This Hardware taken from the hardware bag used in Section 2.

*Cette quincaillerie vient du sac de quincaillerie utilisé à la Section 2.

*Este herraje viene de la bolsa de herraje utilizada en la Sección 2.

BAA (x1) BAB (x1)

AKZ (x1)

10’

AKP (x1)

9’6”

9’

8’6”

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

(x1)

(x3)

(x1)

8’

(x1)

110902 5

7’6”

Page 37

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

6.1

(x1)

• If you have trouble with this section, scan the code below to view a video on on its assembly.

• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l’assemblage.

• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

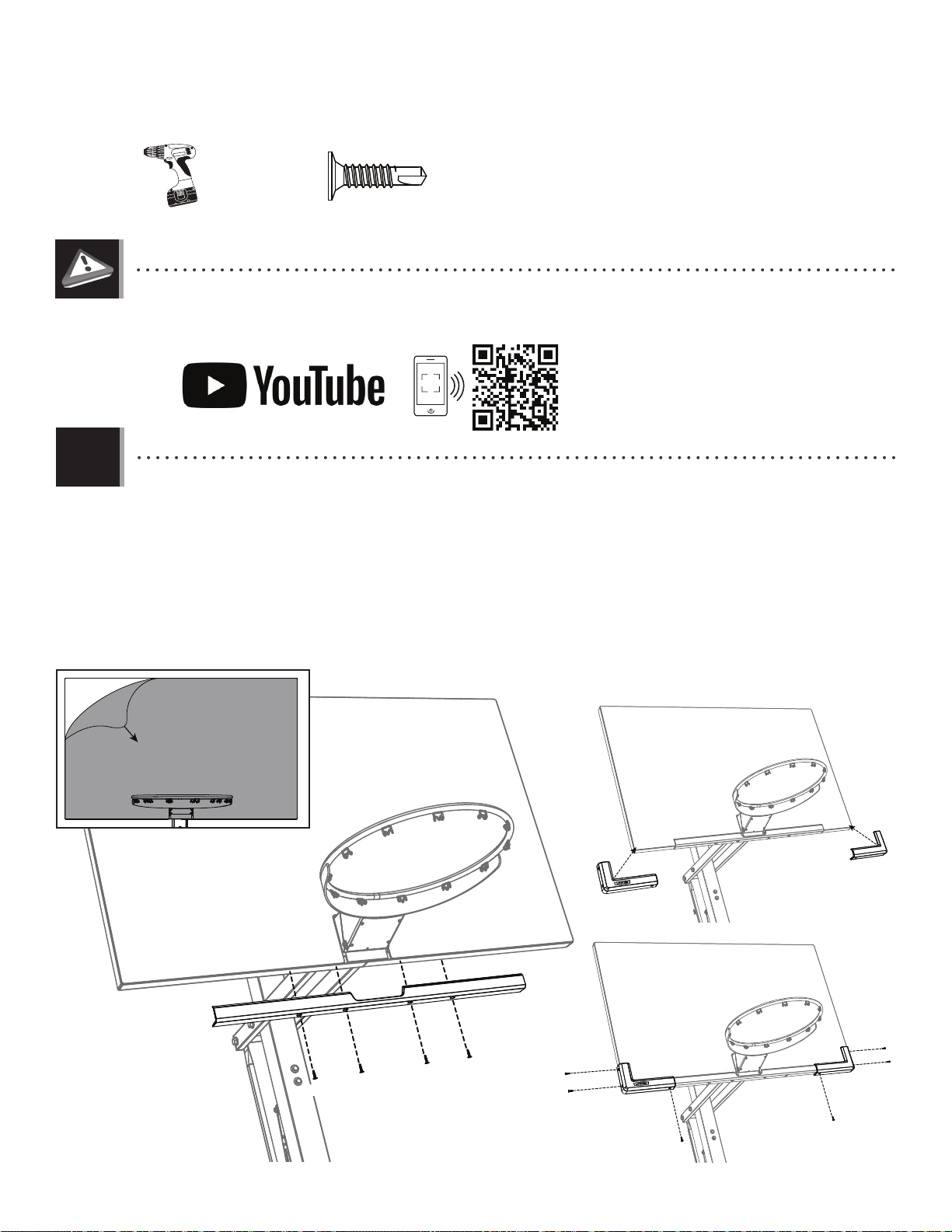

• Remove the plastic ﬁ lm from the Backboard (AJI), and attach the Center Frame Pad (AJQ) and Corner Frame Pads (BAA & BAB) to the Backboard in the location shown with the hardware indicated. Make sure that the Center Frame Pad is centered on the Backboard as shown.

• Retirez la pellicule protectrice du panneau (AJI), et attachez la protection central (AJQ) & protections angulaires (BAA et BAB) au panneau à l’emplacement illustré à l’aide de la quincaillerie indiquée. Assurez-vous que la protection central est centrée sur le bord du panneau comme illustré.

• Retire la capa protectora del tablero (AJI), y sujete la almohadilla central (AJQ) & almohadillas angulares (BAA y BAB) al tablero a la ubicación illustrada usando el herraje indicado. Asegúrese de centrar la almohadilla central en el borde del tablero como se muestra.

ADP (x10)

• http://go.lifetime.com/framepadassembly

ADP

AJQ

ADP

BAB

BAA

ADP

Page 38

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

(x3)

6.2

• AT LEAST THREE ADULTS ARE REQUIRED. DO NOT ATTEMPT ASSEMBLY WITH FEWER THAN THREE ADULTS AND THREE LADDERS.

• AU MOINS TROIS ADULTES SONT REQUIS. NE TENTEZ PAS D’ASSEMBLER CE SYSTÈME AVEC MOINS DE TROIS ADULTES ET TROIS ÉCHELLES.

• TRES ADULTOS, POR LO MENOS, SON REQUERIDOS. NO INTENTE ENSAMBLAR ESTE SISTEMA CON MENOS DE TRES ADULTOS Y TRES ESCALERAS.

BEFORE CONTINUING: It is critical that the instructions in the following steps are followed exactly. Failure to properly orient and align the pole sections will render the pole unusable.

If the pole sections are assembled incorrectly, you will have to purchase new pole sections from our Customer Service Department. If you have questions regarding the pole assembly, please call our Customer Service Department for assistance.

AVANT DE CONTINUER : Il est essentiel suivre les étapes suivantes dans les instructions exactement. Le non-respect d’orienter ou d’aligner les sections de poteau correctement laissera le poteau inutilisable. Si les sections de poteau sont assemblées incorrectement, il faut acheter des sections de poteau nouvelles de notre departement de services à la clientèle. Si vous avez de questions concernant l’assemblage du poteau, veuillez contacter notre departement de services à la clientèle.

ANTES DE CONTINUAR: Es critical seguir exactamente los pasos siguientes en las instrucciones. El no orientar y alinear correctemente las secciones del poste dejará el poste inutilizable. Si las secciones del poste se ensamblen incorrectemente, tendrá que comprar nuevas secciones del poste de nuestro departamento de servicios a clientes. Si tiene preguntas con respecto al ensamble del poste, póngase en contacto con nuestro departamento de servicios a clientes.

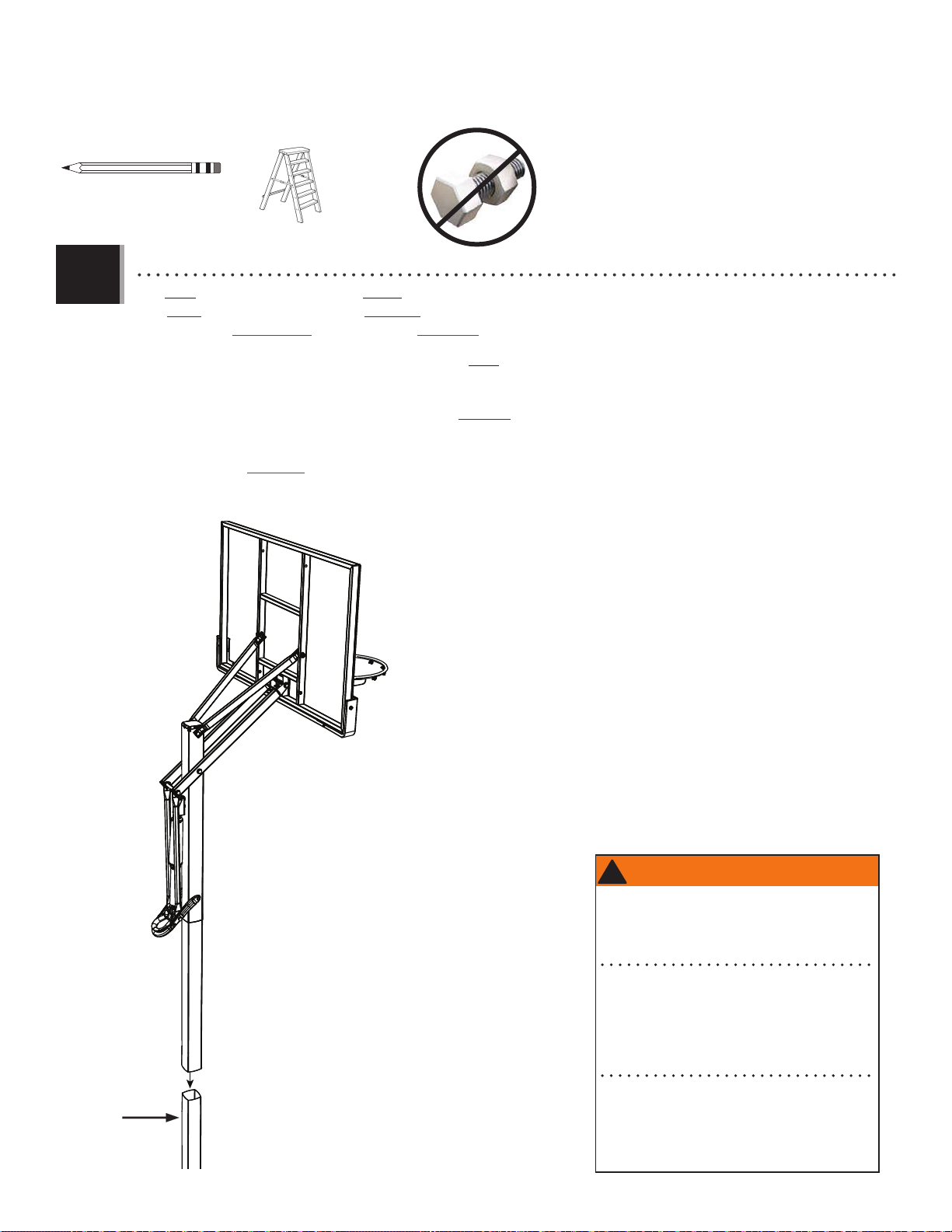

• Make a mark 5 inches from the top of the Bottom Pole (ALE). With the

Backboard facing the playing surface, carefully slide the Top/Middle Pole assembly over the Bottom Pole. Adjust the system to the 7.5-foot setting.

• Faites une marque de 127 mm (5 po) de l’extrémité supérieure du

poteau inférieur (ALE). Avec le panneau vers la surface de jeu, faites glisser attentivement l’assemblage des poteaux supérieur et du milieu sur le poteau inférieur. Réglez l’anneau à la hauteur de 2,29 m (7,5 pi).

• Haga una marca de 127 mm (5 in.) del extremo superior del poste inferior (ALE). Con el tablero hacia la superﬁ cie de juego, deslice cuidadosamente sobre el ensamble de los postes superior e intermedio sobre el poste inferior. Ajuste el aro a la altura de 2,29 m (7,5 ft.).

5" mark

5 po marque

5 in marca

ALF

ALE

WARNING / AVERTISSEMENT / ADVERTENCIA

Use extreme caution when standing on ladders to perform assembly steps. Follow all warnings and cautions on the ladder. Failure to follow all of these instructions and warnings could lead to serious personal injury or property damage.

Prendre attention pendant l’utilisation des échelles pour faire les étapes d’assemblage. Suivre tous les avertissements de l’échelle. Le non-observation de suivre toutes ces instructions et avertissements peut causer des blessures graves personnelles ou endommager la propriété.

Sea prudente al pararse en escaleras haciendo los pasos de ensamble. Seguir todas las advertencias y precauciones de la escalera. El incumplimiento de seguir todas estas instrucciones y advertencias puede ocasionar lesiones graves personales o daño a la propiedad.

Page 39

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

6.3

(x1)

CAUTION: THIS STEP CANNOT BE REVERSED!

ATTENTION : CETTE ÉTAPE NE PEUT PAS ÊTRE INVERSÉE !

PRECAUCIÓN: ¡ESTE PASO NO PUEDE REVERTIRSE!

(x3)

(x1)

To prevent serious injuries, three adults are required to complete assembly.

Pour éviter des blessures graves, trois adultes sont requis pour achever l’assemblage.

Para evitar lesiones graves, tres adultos son requeridos para acabar el ensamble.

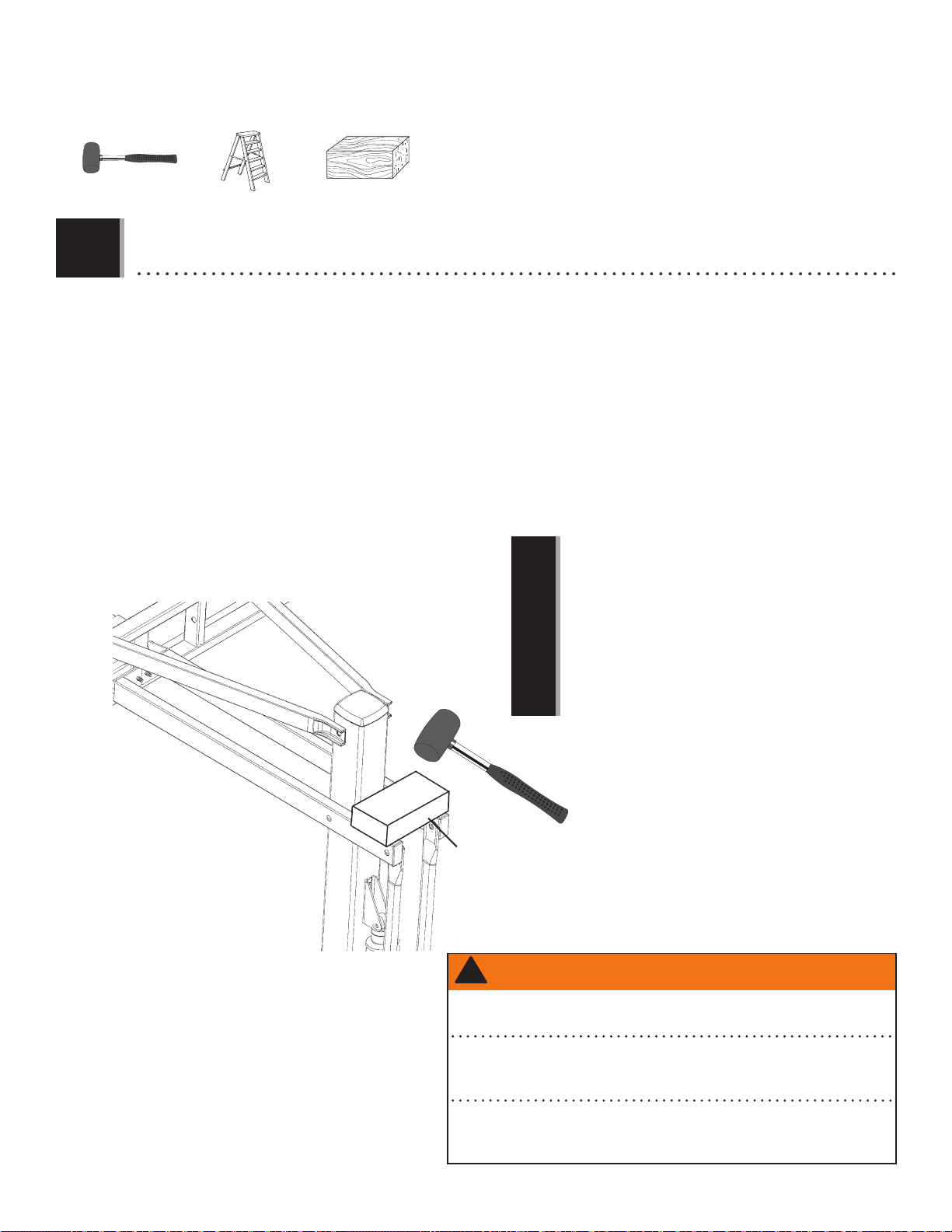

• While two people continue to hold the assembly in place, set a block of Scrap Wood on top of the Rigid Arms and strike

it 5-6 times with a hammer or mallet. You must have wood on top of the Arms before hitting them with a hammer to prevent scratching the powder coating. The bottom edge of the Middle Pole must reach within 1/2-inch of the 5-inch mark on the Bottom Pole.

• Pendant que deux adultes continuent to hold the assembly en place, mettez un bloc de bois dessus des bras rigides et

frappez-le de 5 à 6 fois avec un marteau o maillet en caoutchouc. Il faut mettre un bloc de bois dessus des bras avant de les frapper avec un marteau pour éviter égratigner la peinture en poudre. Le bord inférieur du poteau de milieu doit parvenir dans un minimum de 12,7 mm (1/2 po) de la marque de 12,7 cm (5 po) sur le poteau inférieur.

• Mientras que dos adultos continuan a mantener el ensamble en su lugar, coloque un bloque de madera encima de los

brazos rígidos y golpéelo de 5 a 6 veces con un martillo o mazo de goma. Es imperativo usar un bloque de madera encima de los brazos antes de golpearlos con un martillo para evitar rayar el recubrimiento en polvo. El borde inferior del poste intermedio debe llegar dentro de 12,7 mm (1/2 in) de la marca de 12,7 cm (5 in) en el poste inferior.

• If the Middle Pole (ALF) does not reach within 1/2 inch of the 5-inch mark on the Bottom Pole (ALE) after seating, DO NOT COMPLETE

ASSEMBLY. Call our Customer Service Department.

• Si le poteau du milieu (ALF) ne pas faire parvenir dans un minimum de 12,7 mm (1/2 po) de la marque de 12,7 cm (5 po), sur le poteau inférieur (ALE) NE PAS COMPLÉTER L’ASSEMBLAGE. Appelez notre département de services à la clientèle.

• El borde inferior del poste intermedio (ALF) debe llegar dentro de 12,7 mm (1/2 in) de la marca de 12,7 cm (5 in) en el poste inferior (ALE), de no ser asi, NO FINALICE EL ENSAMBLE. Póngase en contacto con nuestro Departemento de servicios a clientes.

Scrap Wood

Morceau de bois

Plaquita de madera

WARNING / AVERTISSEMENT / ADVERTENCIA

Page 40

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x3)

6.4

(x1)

• After the Poles have been seated, measure up 1” from the bottom center of the Middle Pole (ALF) and insert one Self-Tapping Screw (CMV) into the Pole as indicated.

• Une fois posés les poteau, mesurez 1 po (2,54 cm) à partir du centre inférieur du poteau supérieur (ALF), et insérez une vis autotaraudeuse (CMV) dans le poteau comme indiqué.

• Después de sentar los postes, mida 1 in (2,54 cm) desde el inferior del poste superior (ALF), e inserte un tornillo auto-roscadante (CMV) como se muestra.

CMV (x1)

• For ease of installation, chuck the Self-Drilling Screws directly into the drill, or use a 3/8"(10 mm) Hex Driver.

• Pour faciliter l’installation, mettez les vis autotaraudeuses

directlement dans la perceuse, ou utilisez un tournevis à écrou de 3/8 po (10 mm).

• Para facilitar la instalación, ﬁ je los tornillos autoroscantes directamente en el taladro, o use una llave de tuerca de 3/8" (10 mm).

ALF

ALE

CMV

1” up from the bottom of the Top Pole

1 po (2,54 cm) en mesurant à partir du bas du poteau supérieur.

1 in (2,54 cm) de la parte inferior de la sección superior.

Page 41

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

(x1)

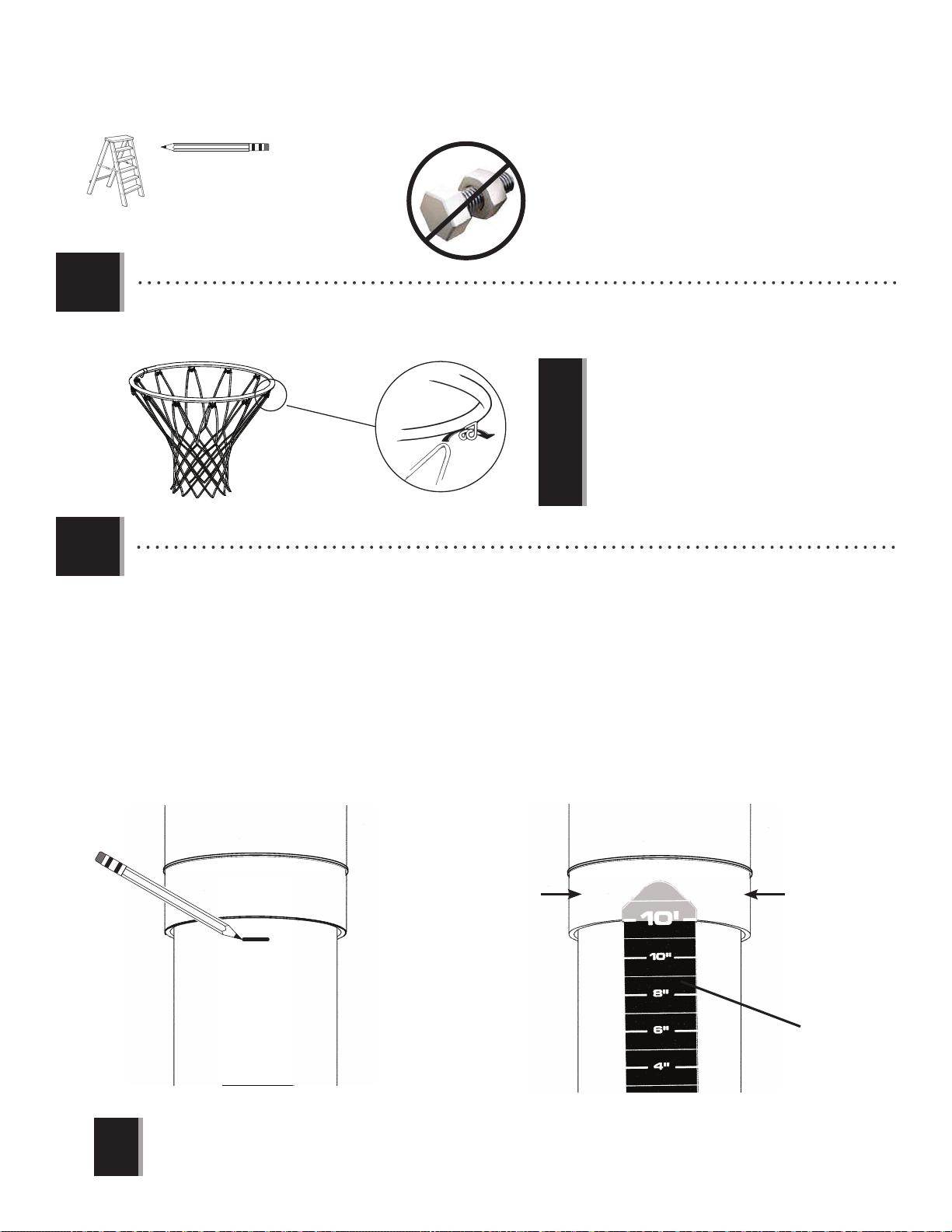

6.5

ALX

6.6

• Attach the Net (AKZ) to the Rim (ALX).

• Attachez la ﬁ let (AKZ) à l’anneau (ALX).

• Sujete la red (AKZ) al aro (ALX).

• If a replacement Net is needed, please call our Customer

AKZ

• Raise the Backboard as high as it will go. Use a pencil to mark the bottom of the Gas Spring Cover (AKG) where it meets the Gas Spring (AKF). Squeeze the sides of the Gas Spring Cover inward so you can apply the Height Adjustment Sticker (AKP) under the Cover and onto the back of the Gas Spring, lining up the 10’ line with the pencil mark. Press the Sticker into place while slowly removing the rest of the backing.

• Levez le panneau au maximum. En utilisant un crayon, marquez le piston (AKF) à la partie inférieure du couverture du

piston (AKG). Pressez les côtés du couverture vers l’intérieur pour pouvoire insérer le l’autocollant adhésif de l’ajustement de la hauteur (AKP) sous le couverture et sur la surface arrière du piston, en alignant la ligne 10’ avec la marque du

crayon. Appliquez l’autocollant en place pendant que vous retirez le reste de la pellicule adhésive.

• Levante el tablero el más alto posible. Usando un lápiz, marque el resorte de gas (AKF) a la parte inferior de la protectora

del resorte de gas (AKG). Apriete los lados del resorte de gas hacia dentro para poder aplicar el auto-adhesivo del ajusto de altura (AKP) debajo la protectora y sobre la superﬁ cie trasera del resorte de gas, alineando la línea 10’con la marca del

lápiz. Aplique el auto-adhesivo en su lugar mientras que saque el resto del papel protector.

Service Department. Our Nets are shorter than average to reduce the risk of entanglement.

• Si vous avez besoin d’une nouvelle ﬁ let, appelez notre Département de services à la clientèle. Nos ﬁ lets sont plus courtes pour réduire le risque d’enchevêtrement.

• Si se necesita una red de repuesto, llame a nuestro Departamento de servicios a clientes. Nuestras redes son más cortas para reducir el riesgo de enredamiento.

AKG

Squeeze here

Serra ici

Apriete aqui

AKF

• Actual Height Sticker (AKP) and Gas Spring Cover (AKG) may vary from those shown here.

• L’autocollant de hauteur (AKP) et la housse du piston (AKG) pouvent varier de ceux qui sont illustrés ici.

• La etiqueta de altura (AKP) y la cubierta del resorte de gaz (AKG) mostradas aquí pueden variar de las mostradas aquí.

Squeeze here

Serra ici

Apriete aqui

AKP

Page 42

MAINTENANCE / ENTRETIEN / MANTENIMIENTO

The life of your basketball system depends on many variables. The climate, exposure to corrosives such as salt, pesticides, or herbicides, and excessive use or misuse can all contribute to Pole failure, which may cause property damage or personal injury. Check your basketball system frequently for loose hardware, excessive wear, and signs of corrosion. For safety reasons, and to prolong the life of your basketball system, you must take the following preventive measures.

a. Check all Nuts and Bolts. If any are loose, tighten them. b. Check all parts for excessive wear and tear. If necessary, replace any parts that have been worn or damaged through usage.

Contact our Customer Service Department for replacement parts.

c. Inspect the Warning Sticker on the Pole. If it is ripped, faded, or illegible, call our Customer Service Department to request

a replacement Sticker.

d. Check all Pole sections for visible rust or chipped or cracked paint. If either are present, do the following:

1. Use an emery cloth to completely remove any rust or chipped paint.

2. Clean the area with a damp cloth and allow it to dry.

3. Apply two coats of a rust preventative, high gloss enamel paint to the area. Allow the paint to dry between coats.

IF RUST HAS PENETRATED THROUGH THE POLE ANYWHERE, REPLACE IT IMMEDIATELY!

La vie utile de votre système de basket-ball dépend de nombreuses conditions. Le climat, l’exposition aux produits corrosifs tels que le sel, les pesticides ou herbicides, ainsi que l’usage excessif ou incorrect peuvent contribuer à la défaillance du poteau, causant des dommages corporels et matériels. Vériﬁez régulièrement le système de basket-ball au niveau d’accessoires manquants, d’usure excessive et de signes de corrosion. Pour des raisons de sécurité et pour prolonger la vie du système de basket-ball, observer les mesures préventives suivantes.

a. Vériﬁez l’état de tous les écrous et boulons. S’ils sont lâches, serrez-les. b. Vériﬁez toutes les pièces pour usure prématurée et excessive. Si nécessaire, changer toutes pièces usées ou

endommagées par l’utilisation. Contacter notre Service Clientèle pour des pièces de rechange.

c. Examinez l’autocollant d’avertissement situé sur le poteau. S’il est déchiré, décoloré ou illisible, appelez notre Service

Clientèle pour en demander un nouveau.

d. Vériﬁez toutes les sections de poteau au niveau de rouille ou de peinture craquelée ou égratignée. Si l’une de ces

conditions est présente, prenez les mesures suivantes :

1. Avec une toile d’émeri, enlevez complètement la rouille ou la peinture endommagée.

2. Nettoyez la zone avec un linge humide et laissez sécher.

3. Appliquez deux couches d’une peinture antirouille émail-brillante sur l’endroit affecté. Laissez la peinture sécher entre l’application des couches.

SI LA ROUILLE A PÉNÉTRÉ DANS LE POTEAU À UN ENDROIT QUELCONQUE,

IL FAUT LE REMPLACER IMMÉDIATEMENT!

La vida útil de su sistema de baloncesto depende de muchas variables. El clima, los agentes corrosivos, y el uso excesivo o indebido pueden contribuir a la falla del Poste y producir averías a la propiedad o lesiones personales. I nspeccione el sistema con frecuencia para ver si hay herrajes ﬂojos, desgaste excesivo y corrosión. Usted debe tomar las medidas preventivas siguientes.

a. Inspeccione todas las tuercas y pernos, y apriete los que estén ﬂojos. b. Inspeccione todas las partes para ver si muestran desgaste excesivo. Cambie las piezas gastadas o dañadas. c. Inspeccione el auto-adhesivo de advertencia en el poste. Si está rasgado, desteñido, o ilegible, póngase en contacto con

la tienda donde lo compró para obtener otro.

d. Inspeccione las secciones del poste para ver si muestran óxido o pintura rajada o desportillada. Si encuentraalgunas de

estas señales:

1. Quite todo el óxido o pintura desportillada con tela de esmeril.

2. Limpie el área con un trapo húmedo y déjela secar.

3. Aplique dos capas de pintura de esmalte resistente al óxido. Deje secar la pintura entre una y otra capa.

¡SIEL ÓXIDO HA ATRAVESADO EL POSTE EN ALGUNA PARTE, CÁMBIELO INMEDIATAMENTE!

Page 43

WARNING STICKER / AUTOCOLLANT D’AVERTISSEMENT / AUTOADHESIVO DE ADVERTENCIA

WARNING

FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY

Owners must ensure that all players know and follow these

• Only hang from the Rim brieﬂy to regain balance or avoid injuring others. Release the Rim as soon as safely possible.

• Do not slide, climb, or play on Base or Pole.

• When adjusting height or moving system, keep hands and ﬁngers away from moving parts.

• Do not allow children to move or adjust system.

• Do not wear jewelry (rings, watches, necklaces, etc.) during play. Objects may entangle in Net.

• Keep water and organic material away from Pole Base. Grass, litter, etc. could cause corrosion and/or deterioration.

• Never play on damaged equipment.

AND/OR PROPERTY DAMAGE.

rules for safe operation of the system.

• Check system before each use for proper ballast, loose hardware, excessive wear, instability, and signs of corrosion and repair before use.

ADVERTENCIAAVERTISSEMENT

FAUTE DE NE PAS SUIVRE CES AVERTISSEMENTS, VOUS RISQUEZ DE CAUSER

DES BLESSURES GRAVES ET/OU DES DOMMAGES À L’ÉQUIPEMENT.

Le propriétaire doit s’assurer que tous les joueurs con-

naissent et appliquent les règles suivantes aﬁn d’utiliser

• Ne vous suspendez pas à l’anneau plus que nécessaire pour retrouver votre équilibre ou éviter de blesser les autres joueurs. Relâchez l’anneau aussitôt que possible.

• Ne glissez pas, ne grimpez pas, et ne jouez pas sur la base ou le poteau.

• Lorsque vous ajustez la hauteur ou lorsque vous déplacez l’équipement, gardez vos mains et doigts loin des pièces mobiles.

• Ne permettez pas aux enfants de déplacer ou d’ajuster l’équipement.

• Ne portez pas de bijoux (bagues, montres, colliers, etc.) lorsque vous jouez. Ces objets pourraient s’accrocher au ﬁlet.

•Gardez de l’eau et de la matiére organique loin de la base. Le gazon, les déchets, etc. pourraient provoquer la corrosion et/ou la détérioration.

• Ne jouez jamais avec un équipement endommagé.

l’équipement en toute sécurité.

SI NO SE OBEDECEN ESTAS ADVERTENCIAS PUEDEN PRODUCIRSE

GRAVES LESIONES Y/O DAÑOS A LA PROPIEDAD.

El propietario del sistema debe asegurarse de que todos

los jugadores conozcan y respeten estas reglas para que el

• Cuélguese del aro sólo en forma breve, para recuperar el equilibrio

o evitar lesionar a otros jugadores. Suéltese del aro lo más pronto que pueda hacerlo con seguridad.

• Durante el juego, especialmente al embocar violentamente de

• No se deslice, no trepe ni juegue sobre la base o el poste.

•Mantenga las manos y los dedos alejados de las piezas movibles cuando regule la altura o desplace el sistema.

• No deje que los niños regulen ni desplacen el sistema.

• No use joyas (anillos, relojes, collares o gargantillas, etc.) durante el

juego. Estos objetos pueden engancharse en la red.

• Guarde aqua y materia orgánica. Césped, basura,etc., prodrian

causar corrosión et/o deterioros.

• Controle el poste y todas las piezas metálicas una vez al mes

• Inspeccione el sistema antes de cada uso para veriﬁcar que esté

• Nunca juegue con un equipo dañado.

sistema se use en forma segura.

Lifetime Products, Inc., Clearﬁeld, UT 84016

1-800-225-3865

www.lifetime.com

7/12/2016

# 1176611

Page 44

At Lifetime®, we are committed to providing innovative and quality products. While registering, you will have the opportunity to give us your feedback. Your input is valuable to us.

• You can also opt in to receive new product notiﬁ cations or promotions.

• In the unlikely event of a product recall or safety modiﬁ cation, your registration provides the information we need to notify you directly.

• Registration is fast, easy, and completely voluntary.

LIFETIME’S PROMISE TO YOU:

Maintaining your privacy is our long-standing policy at Lifetime personal data to third parties, or allow them to use your personal data for their own purposes.

We invite you to read our privacy policy at www.lifetime.com

. And you can rest assured that Lifetime® will not sell or provide your

ENREGISTREZ VOTRE ARTICLE EN LIGNE CHEZ NOUS À WWW.LIFETIME.COM

À Lifetime®, nous sommes engagés à fournir des produits innovants et de qualité. Lors de l’enregistrement, vous aurez l’occasion de nous donner votre avis. Vos remarques sont précieuses pour nous.

• Vous pouvez aussi vous engager pour recevoir notiﬁ cations d’articles nouveaux et promotions.

• En cas improbable de retrait de produit du marché ou de modiﬁ cation affectant la sécurité, votre enregistrement nous fournit l’information nécéssaire de vous contacter directement.

• L’enregistrement est rapide, simple, et complètement volontaire.

LA PROMESSE DE LIFETIME® À VOUS :

À Lifetime fournira pas vos données personnelles à d’autres tiers, ou les permettra d’utiliser vos données personnelles à leur propres ﬁ ns.

, l’entretien de votre conﬁ dentialité est notre politique de longue date. Et vous pouvez être sûr que Lifetime® ne vendra pas ni

Nous vous invitons à lire notre politique de conﬁ dentialité à www.lifetime.com

ENREGISTREZ aujourd’hui !

REGISTRE SU PRODUCTO EN LÍNEA EN WWW.LIFETIME.COM

À Lifetime®, estamos comprometidos a proporcionar productos de calidad e innovadores. Al registrar, tendrá la oportunidad de darnos su opinión. Su opinión es muy valiosa para nosotros.

• Se puede optar inclusión también para recibir notiﬁ caciones de nuevos productos o promociones.

• En el caso poco probable de una retirada de un producto o modiﬁ cación de seguridad, su registro nos provee la información necesario de notiﬁ carle directamente.

• El registro es rápido, fácil, y completamente voluntario.

LA PROMESA DE LIFETIME® A USTED:

Mantener su privacidad, es nuestro viejo acuerdo político a Lifetime sus datos personales a otros terceros, ni les permitirá usar sus datos personales para sus propias intenciones.

Le invitamos a leer nuestra política de privacidad en www.lifetime.com

¡REGÍSTRELO hoy!

. Y puede tener la seguridad de que Lifetime® no venderá ni proveerá

Page 45

WARRANTY

5-YEAR LIMITED FACTORY WARRANTY

THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.

1. Lifetime basketball systems are warranted to the original purchaser to be free from defects in material or workmanship for a period of ﬁ ve years from the date of original retail purchase. The word “defects” is deﬁ ned as imperfections that impair the use of the product. Defects resulting from misuse, abuse or negligence will void this warranty. This warranty does not cover defects due to improper installation, alteration or accident. This warranty does not cover damage caused by vandalism, rusting, “acts of nature” or any other event beyond the control of the manufacturer.

2. This warranty is nontransferable and is expressly limited to the repair or replacement of defective product. If the product is defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at no cost to the purchaser. Shipping charges to and from the factory or distribution center are not covered and are the responsibility of the purchaser. Labor charges and related expenses for removal, installation or replacement of the basketball system or its components are not covered under this warranty.

3. This warranty does not cover scratching or scufﬁ ng of the product that may result from normal usage. In addition, defects resulting from intentional damage, negligence, unreasonable use or hanging from the rim will void this warranty.

4. Liability for incidental or consequential damages is excluded to the extent permitted by law. While every attempt is made to embody the highest degree of safety in all equipment, freedom from injury cannot be guaranteed. The user assumes all risk of injury resulting from the use of this product. All merchandise is sold on this condition, and no representative of the company may waive or change this policy.

5. This product is not intended for institutional or commercial use; Lifetime Products, Inc. does not assume any liability for such use. Institutional or commercial use will void the warranty.

6. Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.

7. This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of merchantability or ﬁ tness for use to extent permitted by Federal and state law. Neither Lifetime Products, Inc., nor any representative assumes any other liability in connection with this product. This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

PLEASE INCLUDE YOUR DATED SALES RECEIPT AND PHOTOGRAPHS OF DAMAGED PARTS.

REPORT PRODUCT DEFECTS IN WRITING TO: Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010 or call 1-800-225-3865 M-F 7 a.m. to 5 p.m. MST.

Visit www.lifetime.com or call 1-800-225-3865 to register your product today.

FOR INTERNATIONAL WARRANTY CLAIMS:

All warranty claims must be accompanied by a sales receipt. Report all warranty claims in writing to your regional sales support representative. Please include your dated sales receipt and photographs of damaged parts. To Identify the representative for your region, please visit: www.lifetime.com/international

www.lifetime.com

Page 46

GARANTIE

GARANTIE DE FABRICATION LIMITÉE DE 5 ANS

LE FABRICANT RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN GARANTIE SI LES PIÈCES NE SONT PAS

DISPONIBLES OU SONT OBSOLÈTES

1. Les système de basket-ball Lifetime sont garantis à l’acheteur d’origine contre tous défauts de matériau ou de fabrication pendant une durée de cinq ans à partir de la date d’achat d’origine. Le mot « défauts » signiﬁ e des défectuosités qui empêchent l’utilisation du produit. Les défauts résultant de mauvais usage, d’abus ou de négligence annulent cette garantie. Cette garantie ne couvre pas les dommages causés par le vandalisme, la rouille, « les calamités naturelles » ou tout autre événement en dehors du contrôle du fabricant.

2. Cette garantie n’est pas transférable et est expressément limitée à la réparation ou au remplacement du produit défectueux. Si le produit est déclaré défectueux selon les termes de cette garantie, Lifetime Products, Inc. réparera ou remplacera les parties défectueuses gratuitement pour l’acheteur. Les frais d’expéditions aller et retour de l’usine ne sont pas couverts et sont à la charge de l’acheteur. Les frais de main-d’oeuvre et frais associés à l’enlèvement, au montage ou au remplacement du système de basketball ou de ses composantes ne sont pas couverts par cette garantie.

3. Cette garantie ne couvre pas les égratignures ou éraillements du produits résultant d’une utilisation normale. Par ailleurs, les défectuosités résultant de dommages intentionnels, négligence, utilisation abusive ou suspension à partir de l’entretoise annulent cette garantie

4. Toute responsabilité pour dommages incidents ou conséquents est exclue dans la mesure permise par la loi. Bien que toutes les mesures aient été prises pour intégrer le plus haut degré de sécurité dans l’ensemble du matériel, l’impossibilité de blessure ne peut pas être garantie. L’utilisateur assume tous les risques de blessure résultant de l’utilisation de ce produit. L’ensemble de la marchandise est vendu en vertu de cette condition et aucune personne représentant la société ne peut déroger à cette politique, ni la modiﬁ er.

5. Ce produit n’ést pas prévu pour l’usage institutionnel ni commercial; Lifetime Products, Inc. n’assume aucune responsabilité pour tel usage. L’utilisation institutionnelle ou commerciale annulera cette garantie.

6. Cette garantie remplace expressément toutes autres garanties, expresses ou tacites, y compris les garanties de commercialisation ou d’adaptation à un but particulier dans la mesure permise par les lois fédéraux et des états. Ni Lifetime Products, Inc. ni aucun de ses représentants n’assure aucune autre responsabilité concernant ce produit. Cette garantie vous accorde des droits particuliers, et vous aurai peut-être des autres droites qui varient d’un état à l’autre.

TOUS LES RECOURS EN GARANTIE DOIVENT ÊTRE ACCOMPAGNÉS DU REÇU DE VENTE.

FAIRE PARVENIR UN RAPPORT PAR ÉCRIT DE DÉFECTUOSITÉ DU PRODUIT À : Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010 ou composer le 1-800-225-3865, du lundi au vendredi de 7 h à 17 h, HP

ENREGISTREZ VOTRE ARTICLE À :

www.lifetime.com, ou composer le 1-800-225-3865 pour enregistrer votre article aujourd’hui.

POUR RECOURS EN GARANTIE INTERNATIONAUX :

Tous les recours en garantie doivent être accompagnés du reçu de vente. Faire parvenir un rapport par écrit de défectuosité du produit à votre représentant régional de ventes. Inclure votre reçu de vente daté et photographies des pièces endommagées. Pour identiﬁ er votre représentant régional, visitez www.lifetime.com/international

www.lifetime.com

Page 47

GARANTÍA

GARANTÍA DE FÁBRICA LIMITADA POR 5 AÑOS

EL FABRICANTE SE RESERVA EL DERECHO DE HACER SUSTITUCIONES EN LOS ELEMENTOS REEMPLAZADOS BAJO GARANTÍA SI LAS PIEZAS

NO ESTÁN DISPONIBLES O SON OBSOLETAS.

1. El comprador original recibe la garantía de que los sistemas de basquetbol Lifetime estarán libres de defectos de material o de mano de obra por un período de cinco años a contar desde la fecha de la compra original. La palabra “defectos” se deﬁ ne como imperfecciones que perjudican el uso del producto. Los defectos emergentes de un mal uso, abuso o negligencia invalidarán esta garantía. Esta garantía no cubre defectos debidos a una instalación incorrecta, alteración o a un accidente. Esta garantía no cubre daños causados por vandalismo, oxidación, “actos de la naturaleza” u otros eventos que estén más allá del control del fabricante.

2. Esta garantía es intransferible, y queda expresamente limitada a la reparación o reemplazo de los productos defectuosos. Si el producto se encuentra defectuoso dentro de los términos de esta garantía, Lifetime Products, Inc. reparará o reemplazará las piezas defectuosas sin costo alguno para el comprador. Los gastos de envío hacia y desde la fábrica no están cubiertos, y quedan bajo la responsabilidad del comprador. Los gastos de mano de obra y otros costos relacionados con la remoción, instalación o reemplazo de este sistema o sus componentes no están cubiertos por esta garantía.

3. Esta garantía no cubre raspaduras ni marcas en el producto que pueden resultar de su uso normal. Además, los defectos causados por daños intencionales, negligencia, uso irrazonable o por colgarse de la red o del aro invalidarán esta garantía.

4. La responsabilidad por daños incidentales o consecuentes queda excluida hasta el punto en que lo permita la ley. Si bien se hace el mayor esfuerzo posible para lograr el más alto grado de seguridad en todos nuestros equipos, no puede garantizarse la libertad de cualquier tipo de lesión. El usuario asume todos los riesgos de lesiones emergentes del uso de este producto. Toda nuestra mercadería se vende bajo esta condición, y ningún representante de la compañía puede anular ni cambiar esta política.

5. Este producto no está pensado para el uso institucional ni comercial; Lifetime Products, Inc. no asume ninguna otra responsabilidad en conexión con este producto. El uso institucional o comercial invalidará la garantía.

6. Esta garantía se otorga en reemplazo expreso de toda otra garantía, expresa o implícita, incluidas las garantías de

comercialización o adaptación para el uso en la medida permitida por las leyes federales y estatales. Ni Lifetime Products, Inc.,

ni ninguno de sus representantes asume ninguna otra responsabilidad en conexión con este producto. Esta garantía le otorga derechos legales especíﬁ cos, y usted puede tener otros derechos que varían de estado a estado.

NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO

TODOS LOS RECLAMOS DE GARANTÍA DEBEN ESTAR ACOMPAÑADOS POR UN RECIBO DE COMPRA

INFORME POR ESCRITO LOS DEFECTOS EN EL PRODUCTO A: Por favor, incluya el recibo de compra fechado y fotografías de las piezas dañadas. Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010, o llame al 1.800.225.3865 de lunes a viernes de 0700 hasta 1700 (Hora de las Montañas)

REGISTRE SU PRODUCTO

Visite nuestra página en Internet www.lifetime.com, o llame al 1.800.225.3865 para registrar su producto hoy.

PARA RECLAMOS DE GARANTÍA INTERNACIONALES:

Todos los reclamos de garantía deben estar acompañados por un recibo de compra. Informe por escrito todos los reclamos de garantía a su representante regional de ventas. Favor de incluir su recibo de compra fechado y fotografías de las piezas dañadas. Para identiﬁ car el representante de su región, visite www.lifetime.com/international

www.lifetime.com

Page 48

ENHANCE YOUR LIFETIME® PURCHASE BY ADDING ACCESSORIES OR OTHER GREAT PRODUCTS

To purchase accessories or other Lifetime® products, visit us at:

www.lifetime.com

Or call: 1-800-424-3865

7:00 am–5:00 pm (M–F) MST and 9:00 am–1:00 pm Saturday MST

AMÉLIORER L’ACHAT LIFETIME® EN AJOUTANT DES ACCESSOIRES OU D’AUTRES PRODUITS

Pour acheter des accessoires ou des autres produits Lifetime®, visiter le :

www.lifetime.com

(Anglais seulement)

Ou composer le 1-800-424-3865

Du lundi au vendredi de 7 h à 17 h, HR et le samedi de 9 h à 13 h, HR

MEJORAR LA COMPRA DE LIFETIME

Para comprar accesorios u otros productos de Lifetime®, visitarnos en:

AGREGANDO ACCESORIOS U OTROS MARAVILLOSOS PRODUCTOS

www.lifetime.com

(solo inglés)

O marcar al: 1-800-424-3865

De lunes hasta viernes 7:00 h–17:00 h Horario Éstandar de la Montaña (MST) y sábados 9:00 h–13:00 h (MST)

www.lifetime.com

Lifetime Products, Inc., Clearﬁ eld, UT
