Liebherr SBS 7212-23 User Manual

Руководство по монтажу

Side-by-Side

310511

7085216 - 00

SBS ...

Общие указания по технике безопасности

Содержание

1 Общие указания по технике безопасности.... 2

2 Габариты для установки.................................... 2

3 Монтаж «бок о бок»............................................. 2

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Общие указания по технике безопасности

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

бозначение устройства Bысота A (мм)

SBSes 7353 1841

Fig. 1

3 Монтаж «бок о бок»

Установите морозильник или устройство с морозильным отделением слева, если смотреть спереди. В этих устройствах правая боковая стенка обогревается во избежание образования конденсата.

Все крепежные детали входят в комплект устройства.

Указание обозначает полезные указания и

советы.

Важно соблюдать директивы и указания настоящего руководства, чтобы устройство было правильно установлено и работало. Прежде чем устанавливать устройство, прочитайте и осознайте всю информацию из настоящего руководства.

2 Габариты для установки

бозначение устройства Bысота A (мм)

SBS(es) 6352 1664 SBSes 7155 1841 SBSes 7165 1841 SBS(esf) 7212 1841 SBS(es) 7252 1841 SBS(es) 7253 1841 SBS 7262 1841 SBSes 7263 1841

Fig. 2

Fig. 3

Убедитесь, что подготовлен следующий инструмент:

Уровень

Аккумуляторный шуруповерт

Отвертка Torx® 25

Вильчатый ключ на 10 (входит в комплект поставки)

Торцевой ключ на 2 (входит в комплект поставки)*

Указания по перемещению комбинации:

Перед сборкой установите устройства как можно

ближе к конечному месту расположения. При перемещении всегда берите устройства за

внешние передние углы. Ни в коем случае не прижимайте коленом боковые стенки или дверцу. Комбинацию легче всего перемещать по диагонали,

передвигая поочередно левый и правый угол. Когда комбинация будет находиться непосредственно перед нишей, задвиньте ее по прямой линии.

Если понадобится извлечь

комбинацию из ниши, схватите ее в нижней трети и потяните вперед.

ВНИМАНИЕ

Опасность повреждения при перемещении комбинации SBS! Собранная комбинация SBS отличается большим весом. При неправильном перемещении на устройстве могут появиться вмятины.

Соблюдайте указания по перемещению (см. выше).

Монтаж «бок о бок»

Fig. 5

Выдвиньте из зацепления и снимитекрышки

С помощью соединительной пластины устройства автоматически выровняются по высоте. Если одно устройство находится выше другого, начните с него.

Установите соединительную пластину

пите ее на одном устройстве с помощью двух винтов

Fig. 5 (4)

Сдвиньте соединительную пластину в сторону, чтобы

среднее ребро пластины прилегало к боковой стенке устройства. Затяните винты. Закрутите соединительную пластину также на втором

устройстве. При этом может понадобиться разжать или сжать устройства между собой.

Fig. 5 (2)

Fig. 5 (3)

и закре-

Снимите всю защитную пленку с внешней стороны

устройства.

С передней стороны устройства:

Fig. 4

При необходимости полностью закрутите установочные

ножки

Fig. 4 (A)

чтобы они не касались пола. Насадите колпачки

новочные ножки. Сдвиньте оба устройства так, чтобы они находились на

расстоянии ок. 10 мм друг от друга, а передние их части находились на одной линии.

с передней стороны обоих устройств,

Fig. 4 (1)

на четыре передние уста-

Fig. 6

Если ваше устройство оснащено предварительно смон-

тированным винтом

С помощью соединительного листа устройства автоматически выровняются по глубине. Если одно устройство выступает, начните с него. В другом случае начните с правого устройства.

Установите соединительный лист

его на одном устройстве с помощью двух винтов

Fig. 6 (6)

Сдвиньте соединительный лист в сторону, чтобы

среднее ребро листа прилегало к боковой стенке устройства. Затяните винты. Закрутите соединительный лист также на втором

устройстве. При этом может понадобиться разжать или сжать устройства между собой.

С задней стороны устройства:

Fig. 6 (7)

: Выкрутите винт.

Fig. 6 (5)

и закрепите

Вставьте соединительную скобку

средние боковые стенки. Вставьте соединительный уголок

ветствующий вырез.

Fig. 7 (8)

Fig. 7 (9)

Fig. 7

вверху в

снизу в соот-

Монтаж «бок о бок»

Если соединительный уголок сидит свободно, устано-

вите винт

Указание

Во избежание вибрационного шума не допускайте

контакта скобки или винтов с расположенными сзади трубками!

С передней стороны устройства:

Fig. 7 (10)

Fig. 8

Передние установочные ножки можно отрегулировать с помощью вильчатого ключа поставки, задние установочные ножки* — с помощью отвертки Torx® 25.

Закрутите средние установочные ножки

чтобы они не касались пола. Выровняйте комбинацию с помощью внешних устано-

вочных ножек

Fig. 4 (B)

Fig. 8 (11)

из комплекта

Fig. 4 (C)

Защелкните крышку

промежутке обеих заглушек участков обслуживания. Следите за тем, чтобы наружные стороны крышки заканчивались вровень с заглушками участков обслуживания. Для этой цели крышка сделана выдвижной.

Fig. 10 (14)

на еще открытом

Fig. 11

Насадите нижнюю крышку

нительный лист Подключите комбинацию к электросети в соответствии

с руководством по обслуживанию. Устройства с модулем IceMaker: Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

ВНИМАНИЕ

Соблюдайте указания по перемещению (см. выше).

Fig. 11 (5)

Fig. 11 (15)

и зафиксируйте снизу.

сверху на соеди-

Fig. 9

Перед установкой планки из нержавеющей стали

Fig. 9 (12)

Так планка легче войдет в зазор. Для вдавливания планки используйте мягкую ткань, чтобы не допустить образования вмятин на ее поверхности. Планку следует вдавливать аккуратно и прямо, чтобы получить оптимальное соединение.

Вдавите длинную планку из высококачественной стали

Fig. 9 (12)

Обратите внимание, что планка опирается на соединительный лист Снимите защитную пленку с декоративной планки.*

сведите обе перемычки вместе по всей длине.

в вертикальную щель на передней стороне.

Fig. 9 (5)

Осторожно переместите комбинацию устройств в пред-

усмотренное для нее место. При необходимости повторно выровняйте комбинацию

с помощью установочных ножек. Опустите средние установочные ножки

они не соприкоснуться с полом. После этого подоприте подпорками дверь: Опустите

установочные ножки до их соприкосновения с полом, после этого поверните

их на 90°. Дверцы можно отрегулировать по высоте с помощью внешних нижних кронштейнов:*

Немного выкрутите уста-

новочный винт

(максимум на один

оборот).

Fig. 4 (A)

Fig. 12 (17)

на опорном кронштейне

Fig. 4 (C)

пока

Fig. 12

Fig. 10

На верхней стороне вдавите в щель короткую планку

Fig. 10 (13) Fig. 10 (3)

. Планка должна быть заподлицо с крышкой

устройства на передней кромке.

Чтобы поднять дверцу выверните вправо опорный

палец

Fig. 13 (18)

того ключа

полностью вкручен.

с помощью прилагающегося вильча-

Fig. 13 (11)

. При поставке опорный палец

Fig. 13

Монтаж «бок о бок»

Снова затяните установочный винт

зафиксировать опорный винт.

Fig. 12 (17)

, чтобы

Монтаж «бок о бок»

Návod k použití

Mrazák

Instrukcja obsługi

Zamrażarka

Руководство по эксплуатации

Морозильный шкаф

Посібник з експлуатації

Морозильна шафа

240111

7085186 - 00

SGN/SGNesf ... 3

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 20

1.1 Краткое описание устройства и оборудования... 20

1.2 Область применения устройства.......................... 20

1.3 Декларация соответствия..................................... 21

1.4 Габариты для установки........................................ 21

1.5 Экономия электроэнергии.................................... 21

1.6 Изолирующая панель............................................. 21

2 Общие указания по технике безопасности.... 21

3 Органы управления и индикации..................... 22

3.1 Приборы контроля и управления.......................... 22

3.2 Индикатор температуры........................................ 22

4 Ввод в работу....................................................... 22

4.1 Транспортировка устройства................................ 22

4.2 Установка устройства............................................ 22

4.3 Перевешивание дверей......................................... 23

4.4 Установка в кухонную стенку................................ 24

4.5 Упаковку утилизируйте надлежащим образом... 25

4.6 Подключение устройства...................................... 25

4.7 Включение устройства........................................... 25

5 Обслуживание...................................................... 25

5.1 Аварийный сигнал открытой двери...................... 25

5.2 Аварийный сигнал по температуре....................... 25

5.3 Замораживание продуктов................................... 26

5.4 Сроки хранения...................................................... 26

5.5 Размораживание продуктов................................. 26

5.6 Регулировка температуры..................................... 26

5.7 SuperFrost............................................................... 26

5.8 Выдвижные ящики................................................. 26

5.9 Съёмные полки....................................................... 27

5.10 VarioSpace............................................................... 27

5.11 Ящик для хранения трав и ягод............................ 27

5.12 Аккумуляторы холода............................................ 27

6 Уход........................................................................ 27

6.1 Размораживание с помощью NoFrost................... 27

6.2 Чистка устройства.................................................. 27

6.3 Сервисная служба................................................. 28

7 Неисправности..................................................... 28

8 Вывод из работы................................................. 29

8.1 Выключение устройства........................................ 29

8.2 Отключение............................................................ 29

9 Утилизация устройства...................................... 29

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 29

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Краткое описание устройства и оборудования

Указание

Места для хранения, выдвижные ящики или корзины в состоянии поставки расположены для оптимального энергосбережения.

Fig. 1

(1) Ручки для переме-

щения устройства

(2) Элементы управления

и контроля

(3) Устройство NoFrost (8) Выдвижной ящик для

(4) Ящик для хранения

зелени и ягод

(5) Аккумулятор холода

1.2 Область применения устройства

Прибор предназначен исключительно для охлаждения пищевых продуктов в домашних условиях или условиях приближенным к домашним. Сюда относится, например, использование

на кухнях частных лиц, в столовых,

в частных пансионатах, отелях, мотелях и других

местах проживания, при обеспечении готовым питанием и аналогичных

услугах оптовой торговли

(6) Заводская табличка

(7) VarioSpace

заморозки

(9) Установочные ножки,

ручки для перемещения устройства спереди, задние ролики для перемещения

Общие указания по технике безопасности

Используйте прибор только в бытовых условиях. Все другие способы применения являются недопустимыми. Устройство не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или похожих веществ, лежащих в основе директивы медицинской продукции 2007/47/EG. Неправильное использование устройства может привести к повреждениям хранящихся изделий или к их порче. Устройство не подходит для эксплуатации во взрывоопасной области.

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий Вашему устройству, указан на заводской табличке.

Указание

Выдерживайте указанную температуру окружающего воздуха, иначе мощность охлаждения снижается.

Климатический класс

SN, N до 32 °C ST до 38 °C T до 43 °C

Исправное функционирование устройства обеспечивается при температуре окружающего воздуха не ниже 5 °C.

для температуры окружающего воздуха

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EG и 2004/108/EG.

Чем ниже заданная температура, тем больше потре-

бление электроэнергии. Сортируйте продукты при размещении (см. Основные

отличительные особенности устройства). Храните все продукты хорошо запакованными и закры-

тыми. Это поможет избежать образования инея. Закладка теплых блюд: сначала дайте им остыть до

комнатной температуры. Осевшая пыль повышает расход электроэнергии:

Холодильную установку с теплооб-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

1.6 Изолирующая панель

Изолирующая панель для режима частичной нагрузки может быть получена в виде комплектующей части через дилера. Когда вы храните небольшое количество продуктов, вы можете с помощью изолирующей панели снизить расход энергии на величину до 50%. В зависимости от модели могут отсоединяться до 5 выдвижных ящиков. Для охлаждения требуются как минимум 3 выдвижных ящика. Дополнительную информацию по этому поводу ищите в прилагаемом пакете к изолирующей панели.

2 Общие указания по технике

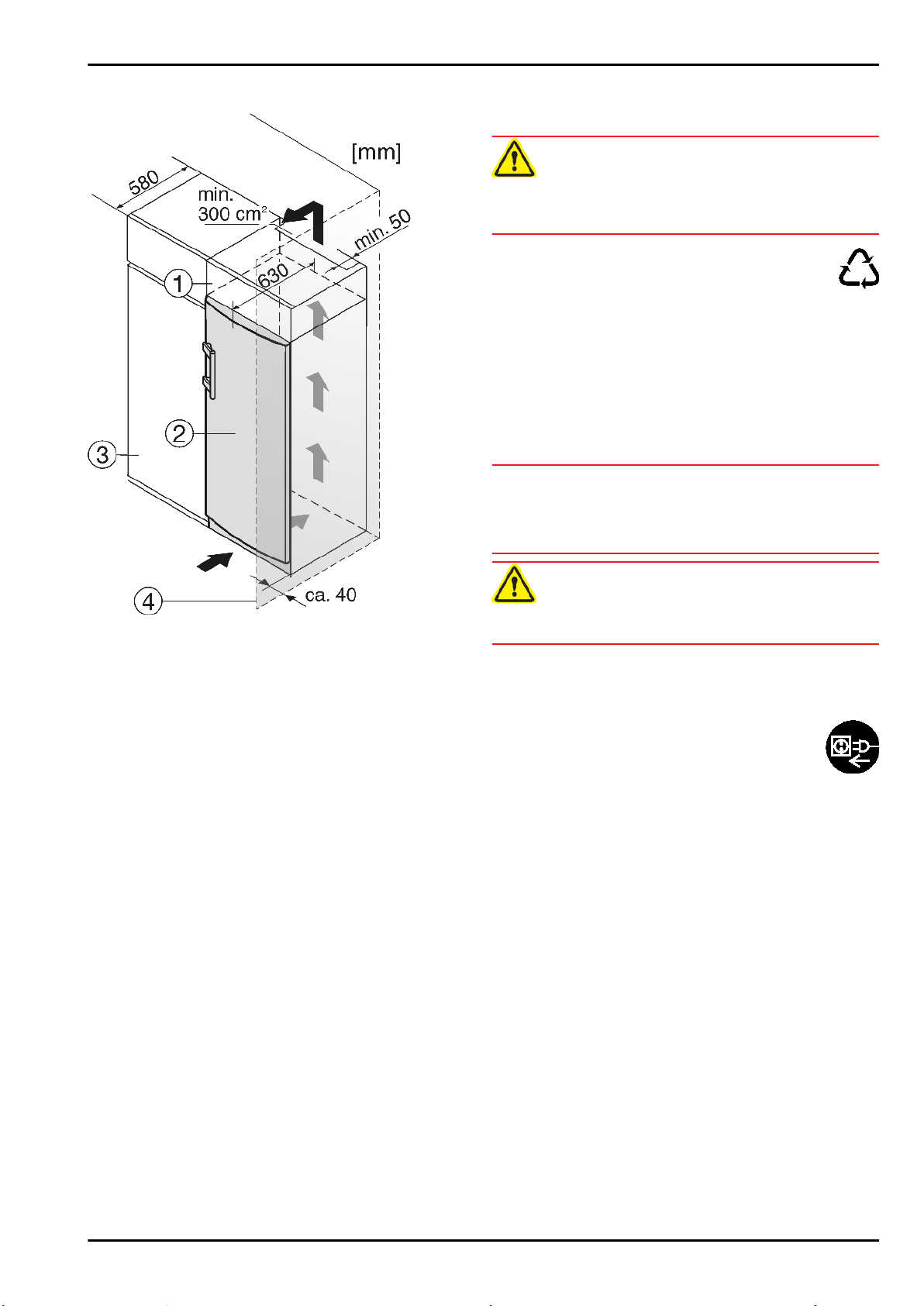

1.4 Габариты для установки

Fig. 2

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

воздуха. Не закрывайте вентиляционные отверстия/ решетки. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами. Потребление электроэнергии зависит от условий в

меcте установки, например, температуры окружающей среды (см. 1.2) . Открывайте устройство на предельно короткое время.

безопасности

Опасности для пользователя:

Данное устройство не предназначено для использо-

вания людьми (в том числе детьми) с психическими

отклонениями, с нарушенной функцией органов чувств

и сознания или людьми, которые не обладают доста-

точным опытом и знаниями. Если это все же проис-

ходит, то лицо, ответственное за безопасность такого

пользователя, должно научить его обхождению с

устройством и наблюдать за ним первое время. Наблю-

дайте за детьми, чтобы они не играли с устройством.

При появлении неисправности извлеките сетевую

вилку (не тяните при этом за соединительный кабель)

или выключите предохранитель.

Ремонт и вмешательство в устройство и замену сете-

вого кабеля разрешается выполнять только работнику

сервисной службы или другому специалисту, прошед-

шему соответствующее обучение.

При отключении от сети всегда беритесь за вилку. Не

тяните за кабель.

Устанавливайте и подключайте устройство только в

соответствии указаниями руководства по эксплуа-

тации.

Тщательно сохраняйте данное руководство и при необ-

ходимости передайте его следующему владельцу.

Опасность пожара

Содержащийся в устройстве хладагент R 600a

неопасен для окружающей среды, но является горючим

материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр. Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки

Органы управления и индикации

паром, нагревательные приборы, устройства для приготовления мороженого и т.д.). Если хладагент вытекает: удалите с места утечки

•

источники открытого огня или искр. Извлеките сетевую вилку. Хорошо проветрите помещение. Обратитесь в сервисную службу

Не храните в устройстве взрывоопасные вещества или

аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами. Не ставить вблизи устройства горячие свечи, лампы и

другие предметы с открытым пламенем, чтобы не вызвать пожар. Жидкости с большим содержанием спирта храните

только плотно закрытыми и в стоячем положении. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные

ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком

хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

Избегайте продолжительного контакта кожи с холод-

ными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

которая, если не будет устранена, может привести к повреждению имущества.

советы.

3 Органы управления и индикации

3.1 Приборы контроля и управления

Fig. 3

(1) Кнопка On/Off (4) Кнопка SuperFrost (2) Кнопка настройки (5) Кнопка Alarm (3) Индикатор темпера-

туры

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая индикация:

заданная температура замораживания

Индикация температуры мигает:

настройка температуры изменяется

после включения температура еще недостаточно

низкая температура повысилась на несколько градусов

4 Ввод в работу

4.1 Транспортировка устройства

Опасность травмы и повреждений в результате ненадлежащей транспортировки!

u u u

4.2 Установка устройства

При повреждении устройства немедленно - до подключения - обратитесь к поставщику.

Пол на месте установки должен быть горизонтальным и ровным.

Избегайте устанавливать устройство в зоне прямых солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами.

Оптимальное место установки — сухое и хорошо вентилируемое помещение.

Устройство всегда следует устанавливать непосредственно задней стенкой у стены.

Не устанавливайте устройство без помощника. Помещение для установки устройства согласно стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь объем 1 м3. Если помещение для установки устройства слишком мало, то в случае протечки в контуре хладагента может образоваться легковоспламеняющаяся газовоздушная смесь. Данные о количестве хладагента имеются на заводской табличке внутри устройства.

Устройство можно передвигать только в разгруженном состоянии.

ОСТОРОЖНО

Перевозите устройство в упаковке. Перевозите устройство в стоячем положении. Не транспортируйте устройство в одиночку.

+ 22 hidden pages
