Page 1
ICB/ICBN...6 0507
7082 530-00
Gebruiksaanwijzing en inbouwvoorschrift
voor koel-vries-combinatie met BioFresh-gedeelte,
integreerbaar
NL
Page 2
44 * afhankelijk van model en uitvoering
Bedienings- en controle-elementen, Afb. A1
Vriesgedeelte
1 Alarm-uit-toets voor waarschuwingssignaal
2 SuperFrost-toets, met LED-waarschuwingslampje,
lampje aan = ingeschakelde functie
3 Hoofd aan/uit-toets apparaat
4 Insteltoetsen voor temperatuur: linker toets = warmer,
rechter toets = kouder, aanbevolen instelling: -18 °C
5 Temperatuur- en insteldisplay
Koelgedeelte
6 Temperatuur- en insteldisplay
7 Kinderbeveiliging (indicator voor koel- en vriesdeel)
8 Insteltoetsen voor temperatuur: linker toets = warmer,
rechter toets = kouder, aanbevolen instelling: 5 °C
9 Uit-toets koelgedeelte
bl SuperCool-toets, met LED-waarschuwingslampje,
lampje aan = ingeschakelde functie
Luchtvochtigheidinstelling in de BioFresh-schuiflade,
Afb. A2: Schuifdeel naar links = droog-, naar rechts = vochtig
opslagklimaat
Het apparaat in vogelvlucht
Vriesgedeelte, ca. -18 °C
Typeplaatje
Overzicht apparaat en uitrusting, Afb. A
Koelgedeelte, ca. 5 °C
Bedienings- en controle-elementen
Eiervak*
Verplaatsbare schappen
Dooiwaterafvoer
Koudeaccu*
Schuiflade met info-systeem*
IJsblokjesbereider*
Schuiflade met regelbare luchtvochtigheid
Schuiflade voor droge of verpakte levensmiddelen
BioFresh-gedeelte, net boven 0 °C
Ventilator
Bergvak voor hoge flessen en dranken
Geïntegreerd flessenrek of glasplaat, variabel te gebruiken
LED-lichtkolom*
LED-verlichting in het vriesgedeelte*
LED-verlichting in het BioFresh-gedeelte*
Typeplaatje, Afb. A3
1 Typeaanduiding van het
apparaat
2 Servicenummer
3 Serienummer
4 Vriesvermogen in kg/24
uur
1
2
3
4
5
6
7
8
9
bl
bm
bn
bo
bp
bq
br
bs
bt
bu
cl
Boter- en kaasvak
Deelbare en onderschuifbare* schap
Schuiflade met info-systeem*
VarioSpace door vergroting van vakken*,
Invriesblad*, koudeaccu (bij NoFrost-apparaten)
Page 3
45
NL
* afhankelijk van model en uitvoering
Bestemmingen
• Het apparaat is bestemd voor het koelen, invriezen en bewaren van levensmiddelen en voor het maken van ijs. Het
apparaat is ontworpen voor huishoudelijk gebruik. Bij een
andere toepassing kan een probleemloze werking niet worden
gegarandeerd.
• Het apparaat is, afhankelijk van de klimaatklasse, geschikt
voor het gebruik binnen gelimiteerde omgevingstemperaturen.
Deze mogen niet worden onder- of overschreden! De voor
uw apparaat geldende klimaatklasse is op het typeplaatje
aangegeven. De betekenis:
Klimaatklasse voor omgevingstemperaturen van
SN +10 °C tot +32 °C
N +16 °C tot +32 °C
ST +18° C tot +38 °C
T +18 °C tot +43 °C
- Het koudemiddelcircuit is gecontroleerd op lekkages.
- Het apparaat voldoet in ingebouwde toestand aan de van
toepassing zijnde veiligheidsvoorschriften en de EG-richtlijnen
73/23/EWG en 89/336/EWG.
Inhoudsopgave
Het apparaat in vogelvlucht ..............................................44
Bestemmingen ..................................................................45
Tips voor het besparen van energie .................................45
Veiligheidsvoorschriften en waarschuwingen ....................45
Afvalverwerking/Recycling ................................................45
Technische veiligheid ........................................................ 45
Veiligheid tijdens het gebruik ............................................45
Inbouw- en ventilatievoorschriften ..................................... 46
Aansluiten .........................................................................46
In gebruik nemen en controle-elementen ..........................46
In- en uitschakelen ...........................................................46
De temperatuur instellen .................................................. 46
Temperatuurdisplay ..........................................................47
Alarm - waarschuwingssignaal .........................................47
SuperCool ........................................................................47
Netstoring-/”FrostControl”-displaymelding ....................... 47
Aanvullende functies .........................................................47
Net@Home .......................................................................47
Koelgedeelte .....................................................................48
Indelen van de levensmiddelen ......................................... 48
Aanwijzingen voor het koelen ...........................................48
Uitrusting veranderen ........................................................ 48
BioFresh-gedeelte ............................................................48
Richtwaarden voor de bewaarduur ...................................49
Vriesgedeelte ....................................................................49
SuperFrost ........................................................................49
Invriezen met SuperFrost ..................................................49
Aanwijzingen voor het invriezen en het bewaren ...............49
Het Info-System* ...............................................................50
Het invriesblad ..................................................................50
De koudeaccu’s ...............................................................50
VarioSpace* ......................................................................50
Verlichting vriesgedeelte ................................................... 50
Ontdooien, reinigen ..........................................................51
Aanwijzingen voor het ontdooien ......................................51
Reinigen ...........................................................................51
Storingen - problemen? ....................................................52
Klantendienst en typeplaatje .............................................53
Inbouwvoorschrift .............................................................53
Deurdraairichting veranderen ...........................................54
Bevestiging en montage ...................................................55
Deurpanelen monteren .....................................................56
Afvalverwerking/Recycling
De verpakking is samengesteld uit herbruikbare materialen.
- Golfkarton/Karton
- Gevormde delen van geschuimd polystyreen
- Folies uit polyetheen
- Spanbanden uit polypropeen
•
Verpakkingsmateriaal is geen speelgoed voor kinde-
ren - verstikkingsgevaar door folie!
•
Breng het verpakkingsmateriaal naar een officieel inzamel-
punt.
Het afgedankte apparaat: bevat nog waardevolle
materialen en moet gescheiden van het huishoudelijk
afval worden afgevoerd naar een recyclingbedrijf.
•
Maak een afgedankt apparaat onbruikbaar. Trek de
stekker uit het stopcontact, snijd het netsnoer door
en maak de deursluiting onbruikbaar, zodat kinderen
zich niet kunnen insluiten.
•
Let er op dat het koelcircuit van het afgedankte apparaat
tijdens het transport niet wordt beschadigd.
•
Nadere informatie over het gebruikte koudemiddel vindt u op
het typeplaatje.
•
De afvalverwerking/recycling van afgedankte apparaten moet
vakkundig en volgens de lokaal geldende voorschriften en
wetgeving plaatsvinden.
Technische veiligheid
• Om persoonlijk letsel en materiële schade te voorkomen, het apparaat alleen verpakt transporteren
en met twee personen plaatsen.
• Het gebruikte koudemiddel R 600a is milieuvriendelijk, maar
brandbaar.
• Leidingen van het koelcircuit niet beschadigen. Eruit spuitend
koudemiddel kan oogletsel veroorzaken of ontbranden.
• Wanneer er koudemiddel vrijkomt, open vuur of ontstekingsbronnen in de nabijheid van het lekpunt verwijderen, stekker
uit het stopcontact trekken en de ruimte goed ventileren.
• Neem bij beschadiging van het apparaat onmiddellijk - vóór
het aansluiten - contact op met de leverancier.
• Om een veilig gebruik te waarborgen, het apparaat alleen
volgens de informatie in de gebruiksaanwijzing monteren en
aansluiten.
• Koppel het apparaat bij een storing los van de netspanning.
Netstekker uit het stopcontact trekken (hierbij niet aan het
netsnoer trekken) of zekering uitschakelen resp. uitdraaien.
• Reparaties en ingrepen aan het apparaat alleen door de
klantendienst laten uitvoeren, anders kunnen er aanzienlijke gevaren voor de gebruiker ontstaan. Dit geldt
eveneens voor het vervangen van het netsnoer.
Veiligheid tijdens het gebruik
• Bewaar geen explosieve stoffen of spuitbussen
met brandbare drijfgassen, zoals butaan, propaan,
pentaan enz., in het apparaat. Eventueel vrijkomende gassen
kunnen door elektrische onderdelen worden ontstoken. U
herkent dergelijke spuitbussen aan de opgedrukte vermelding
van de inhoud of aan een vlamsymbool.
• Producten met een hoog alcoholpercentage alleen goed
afgesloten en rechtop bewaren.
• Gebruik binnenin het apparaat nooit open vuur of ontstekingsbronnen.
• Geen elektrische apparaten binnenin het apparaat gebruiken
(bijv. stoomreiniger, verwarmingsapparatuur).
• Plint, schuifladen, deuren enz. niet misbruiken als opstap of
om op te leunen.
• Dit apparaat is niet bedoeld voor personen (ook kinderen)
met fysieke, sensorische of mentale gebreken of personen,
die niet over voldoende ervaring en kennis beschikken, tenzij
Bewaar de gebruiksaanwijzing zorgvuldig en geef deze eventueel
door aan de volgende eigenaar. De gebruiksaanwijzing is geldig
voor meerdere modellen, afwijkingen zijn dus mogelijk.
Veiligheidsvoorschriften en waarschuwingen
Page 4
46 * afhankelijk van model en uitvoering
Aansluiten
Stroomsoort (wisselstroom) en spanning
op de plaatsingslocatie moeten overeenkomen met de
gegevens op het typeplaatje. Deze bevindt zich op de
linker binnenwand van het apparaat, afb. A.
• Het apparaat alleen op een volgens de voorschrif-
ten geïnstalleerd randaardestopcontact aansluiten.
• Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder
beveiligd zijn, buiten de achterzijde van het apparaat liggen
en goed toegankelijk zijn.
• Het apparaat niet
- aansluiten op spanningsomvormers,
- in combinatie met zogenaamde energiebesparingsstekkers
gebruiken - hierdoor kan de elektronica worden beschadigd,
- samen met andere apparaten aansluiten op een verlengsnoer
- gevaar voor oververhitting.
• Bij het losnemen van het netsnoer van de achterzijde van het
apparaat de kabelhouder verwijderen - anders ontstaan er
trillingsgeluiden!
In gebruik nemen en controle-elementen
zij door een persoon die voor hun veiligheid verantwoordelijk
is, in het gebruik van het apparaat worden geïnstrueerd of die
aanvankelijk toezicht uitoefent. Kinderen mogen niet zonder
toezicht achterblijven om te voorkomen dat ze met het apparaat
spelen.
• Voorkom langdurig huidcontact met koude oppervlakken of de
te koelen/in te vriezen levensmiddelen. Dit kan leiden tot pijn,
een verdooft gevoel en bevriezingen. Bij langdurig huidcontact beschermingsmaatregelen treffen, bijv. handschoenen
dragen.
• Consumptieijs, vooral waterijsjes of ijsblokjes, niet
direct na het uit het apparaat nemen en te koud
consumeren. Door de lage temperaturen bestaat
er “verbrandingsgevaar”.
• Consumeer geen levensmiddelen die over de
houdbaarheidsdatum heen zijn, u kunt hierdoor
een voedselvergiftiging oplopen.
Inbouw- en ventilatievoorschriften
• Let er bij het plaatsen/inbouwen op dat de leidingen van het
koelcircuit niet beschadigd worden.
• De oppervlaktematen van de ventilatieopeningen mogen
niet worden gewijzigd. Zorg altijd voor een goede aan- en
afvoer van ventilatielucht!
• Binnen de ruimte waarin uw apparaat moet worden geplaatst
moet volgens de norm EN 378 per 8 g koudemiddelmassa
R 600a een volume van 1 m3 beschikbaar zijn, zodat er in
geval van een lekkage in het koelcircuit geen ontvlambaar
gas-luchtmengsel in de plaatsingsruimte van het apparaat
kan ontstaan. De opgave van de hoeveelheid koudemiddel
vindt u op het typeplaatje binnenin het apparaat.
• Volg de aanwijzingen uit de inbouwvoorschriften op.
• Na de inbouw: alle transportbeveiligingsonderdelen verwijderen,
- Plakband en afstandshouders* van de schappen trekken en
deze op de gewenste inschuifhoogten plaatsen.
- Alle beschermfolie wegtrekken: van de sierstrips en schuifladenfronten.
Het wordt aanbevolen het apparaat vóór het in gebruik nemen te
reinigen, zie daarvoor het hoofdstuk “Reinigen”.
Neem het apparaat ca. 2 uur vóór de eerste vulling met diepvriesproducten in gebruik. Plaats de diepvriesproducten pas nadat er
een temperatuur van ten minste -18 °C wordt aangegeven.
In- en uitschakelen
Met de hoofd-aan/uit-toets 3 schakelt u altijd het
complete apparaat in of uit, vries- en koelgedeelte.
W
Inschakelen: aan/uit-toets 3 indrukken, zodat de tempera-
tuurdisplays branden/knipperen.
- Koelgedeelte met BioFresh-gedeelte: de binnenverlichting
brandt bij geopende deur.
- Vriesgedeelte: bij het in gebruik nemen en bij een warm apparaat worden in het display van het vriesgedeelte strepen
weergegeven, totdat er een temperatuur onder 0 °C is bereikt.
W
Uitschakelen: Hoofd-aan/uit-toets 3 ca. één seconde indruk-
ken, zodat de temperatuurdisplays uit zijn.
W
Wilt u alleen het koel- /BioFresh-gedeelte uitschakelen
(vriesgedeelte blijft ingeschakeld - geschikt voor bijv. vakantietijd), dan moet u de aan/uit-toets 9 indrukken, zodat de
temperatuurdisplay van het koelgedeelte 6 en de binnenverlichting uit zijn. De temperatuurdisplay van het vriesgedeelte
5
moet branden.
Temperatuur instellen
Het apparaat is seriematig ingesteld voor normaal gebruik, voor
het koelgedeelte wordt +5 °C en voor het vriesgedeelte -18 °C
aanbevolen.
Temperatuur verlagen/kouder: Betreffende Down-insteltoets
indrukken, links voor koelgedeelte: 8,
rechts voor vriesgedeelte: 4.
Temperatuur verhogen/warmer: betreffende Up-insteltoets
indrukken.
- Tijdens het instellen wordt de instelwaarde knipperend
weergegeven.
- Bij de eerste keer indrukken van de temperatuur-insteltoets
verschijnt in de display de op dat moment actuele laatste
instelwaarde (= gewenste waarde).
- Door het vervolgens steeds kort indrukken verandert de instelwaarde in stappen van 1 °C; door het langer ingedrukt houden
gaat dit doorlopend.
- Ca. 5 sec. na de laatste bediening van de toetsen schakelt de
elektronica automatisch om en wordt de werkelijke vries- resp.
koeltemperatuur (= actuele waarde) weergegeven.
De temperatuur is instelbaar in het
W
koelgedeelte: van 9 °C tot 4 °C, in het
W
vriesgedeelte: van -16 °C tot -26 °C.
Het bereiken van de laagste temperatuur is afhankelijk van de
plaatsingslocatie en bij hoge omgevingstemperatuur niet in alle
gevallen bereikbaar.
W
In het BioFresh-gedeelte wordt de temperatuur automatisch
geregeld, tussen 0 en 3 °C.
Als u het hier warmer of kouder wilt hebben, bijv. voor het
bewaren van vis, dan kunt u de insteltemperatuur voor het
BioFresh-gedeelte veranderen. Meer informatie hierover kunt
u vinden in de paragraaf “aanvullende functies”.
1
2
3
4
5
6
8
9
10
7
Tips voor het besparen van energie
• Zorg ervoor dat de ventilatieopeningen volledig vrij blijven.
• Open de deur van het apparaat zo kort mogelijk.
• Leg de levensmiddelen gesorteerd in het apparaat. De aangegeven bewaarduur niet overschrijden.
• Alle levensmiddelen goed verpakt en afgedekt bewaren;
rijpvorming wordt zo voorkomen.
• Laat warme gerechten eerst tot kamertemperatuur afkoelen,
voordat u deze in het apparaat legt.
• Laat diepvriesproducten ontdooien in de koelruimte.
• Houd de deur van het apparaat bij een storing gesloten.
Hierdoor wordt het koudeverlies vertraagd. De kwaliteit van
de diepvriesproducten blijft zo langer bewaard.
Page 5
47
NL
* afhankelijk van model en uitvoering
Temperatuurdisplay
Tijdens normaal gebruik worden:
- de gemiddelde koelruimtetemperatuur 6 en
-
de warmste diepvriesproducttemperatuur 5 weergegeven.
De display knippert, als u
- de temperatuurinstelling verandert of
- de temperatuur meerdere graden is opgelopen, als aanwijzing
voor een koudeverlies. Bijv. bij het in het apparaat leggen van
verse “warme” levensmiddelen evenals bij het uitnemen en uitsorteren van diepvriesgoed, door de instromende warme lucht
kan de temperatuur korte tijd oplopen. Na het beëindigen van
het in het apparaat leggen of uitsorteren regelt de elektronica
de temperatuur automatisch naar de laatste instelling. Een
korte verhoging van de temperatuur heeft geen invloed op de
diepvriesproducten.
W
Wordt er in de display een “F 0” tot “F 5” weergegeven, dan is
er een storing in het apparaat opgetreden. Neem dan contact
op met uw klantendienst en geef deze displaymelding door. Dit
maakt een snelle en doelgerichte serviceverlening mogelijke.
Alarm - waarschuwingssignaal
Het waarschuwingssignaal helpt u bij het beschermen van de
bewaarde diepvriesproducten en het besparen van energie.
W
Het waarschuwingssignaal stopt na het indrukken van de
alarm-uit-toets 1,
- automatisch, als de toereikende koude bewaartemperatuur
weer is bereikt of
- de deur wordt gesloten.
Deuralarm (voor koel-/BioFresh- en vriesgedeelte)
-
Dit signaal hoort u als de deur langer dan ca. 60 sec. geopend is.
Het waarschuwingssignaal is te horen zolang de deur geopend
is. Na het sluiten van de deur is de alarm-functie automatisch
weer klaar voor gebruik.
Temperatuuralarm (voor vriesgedeelte)
- Dit signaal hoort u altijd als de diepvriestemperatuur niet koud
genoeg is (afhankelijk van de temperatuurinstelling).
- Tegelijkertijd knippert de temperatuurdisplay.
De oorzaak hiervan kan zijn
- het in het apparaat leggen van warme verse levensmiddelen,
- het uitsorteren en uitnemen van diepvriesproducten, waarbij
teveel warme ruimtelucht ingestroomd is.
De temperatuurdisplay knippert totdat de alarmsituatie is beëin-
digd. Daarna schakelt deze om van knipperen naar het doorlopend
branden. Daarmee is het waarschuwingssignaal weer klaar voor
gebruik.
SuperCool
Met SuperCool schakelt u het koelgedeelte naar het hoogste
koelvermogen.
W Inschakelen: SuperCool-toets bl kort indrukken, zodat het
lampje in de toets gaat branden.
De koeltemperatuur zakt naar de koudste waarde.
Opmerking: “SuperCool” geeft een iets hoger energieverbruik.
Echter, na ca. 6 uur schakelt de elektronica automatisch terug
naar het energiesparende normale gebruik.
W Uitschakelen: opnieuw kort indrukken, zodat het lampje in de
toets weer uit is.
Netstoring-/”FrostControl”-displaymelding
Verschijnt de displaymelding “nA”, dan betekent dit dat:
De vriestemperatuur is door een netstoring of een stroomonderbreking gedurende de laatste uren of dagen te hoog (te warm)
geweest.
W Als u tijdens de nA-displaymelding de alarm-uit-toets 1
indrukt, dan verschijnt in de display de hoogste (warmste)
temperatuur, die is opgetreden tijdens de netstoring.
Afhankelijk van de opwarming of zelfs ontdooiing moet de
kwaliteit van de levensmiddelen worden gecontroleerd en over
het verdere gebruik worden beslist!
Aanvullende functies
Via de instelmodus kunt u de kinderbeveiliging gebruiken,
de lichtsterkte van de display* veranderen en de tempera-
tuur in het BioFresh-gedeelte iets kouder of warmer instellen.
Instelmodus activeren:
W SuperFrost-toets ca. 5 sec indrukken - de SuperFrost-toets
knippert - het display toont c voor kinderbeveiliging.
Opmerking: de betreffende te veranderen waarde knippert.
W Door het indrukken van de up/down-toets de gewenste functie
kiezen;
c = kinderbeveiliging,
h = lichtsterkte of
b = BioFresh-temperatuur.
W Vervolgens door kort indrukken van de SuperFrost-toets de
functie kiezen/bevestigen:
• Bij c = kinderbeveiliging door indrukken van
de up/down-toets c1 = kinderbeveiliging aan of
c0 = kinderbeveiliging uit kiezen en
met de SuperFrost-toets bevestigen.
Brandt symbool 6 dan is de kinderbeveiliging
actief.
• Bij h = lichtsterkte door indrukken van
de up/down-toets h1= minimale tot
h5 = maximale lichtsterkte kiezen en
met de SuperFrost-toets bevestigen.
• Bij b = BioFresh-temperatuur door indrukken
van de up/down-toets tussen
b1= koudste tot b9 = warmste niveauwaarde kiezen en met de SuperFrost-toets bevestigen.
De veranderde BioFresh-temperatuur zal zich
langzaam instellen op de nieuwe waarde.
Opmerking: b5 = fabrieksinstelling. Bij het verande-
ren richting kouder, b4 tot b1, kunnen temperaturen
onder het vriespunt worden bereikt en kunnen de
levensmiddelen in het BioFresh-deel licht bevriezen.
Instelmodus verlaten:
W Door het indrukken van de aan/uit-toets kunt u de instelmodus
beëindigen; na 2 min. schakelt de elektronica automatisch
om.
- Het normale regelbedrijf is weer actief.
Net@Home
Afhankelijk van het model en de uitrusting kan
het apparaat worden uitgerust met een extra
aansluiting voor een Net@Home-uitbreidingsmodule.
U kunt naar keuze een TeleSafe-module of een
huisbus-module aansluiten. Deze modules kunt
u verkrijgen bij uw vakhandel.
De module mag vanwege garantietechnische
redenen alleen worden aangesloten door de
klantendienst.
Meer informatiehierover kunt u vinden op internet onder
www.liebherr.com
- Deze “warmste temperatuur” wordt ca. één minuut lang weergegeven. Daarna geeft de elektronica weer de werkelijk aanwezige vriestemperatuur aan. Door het herhaald drukken op
de alarm-uit-toets wordt de “warmste temperatuur”-weergave
voortijdig gewist.
Na beëindiging van de stroomonderbreking werkt het apparaat
verder met de laatste temperatuurinstelling.
Page 6
48 * afhankelijk van model en uitvoering
Koelgedeelte
Indelen van de levensmiddelen
In het bovenste voorgedeelte en in de deur is het het warmst
(geschikt voor bijv. smeerbare boter en kaas).
Aanwijzingen voor het koelen
- Levensmiddelen zodanig bewaren, dat de lucht goed kan
circuleren, dus niet te dicht op elkaar stapelen. Ventilatieluchtspleten* in de achterwand niet afdekken - dit is belangrijk voor
de koelprestatie!
- Levensmiddelen die makkelijk reuk of smaak geven of aannemen, evenals vloeistoffen, altijd in gesloten bakken of afgedekt
bewaren.

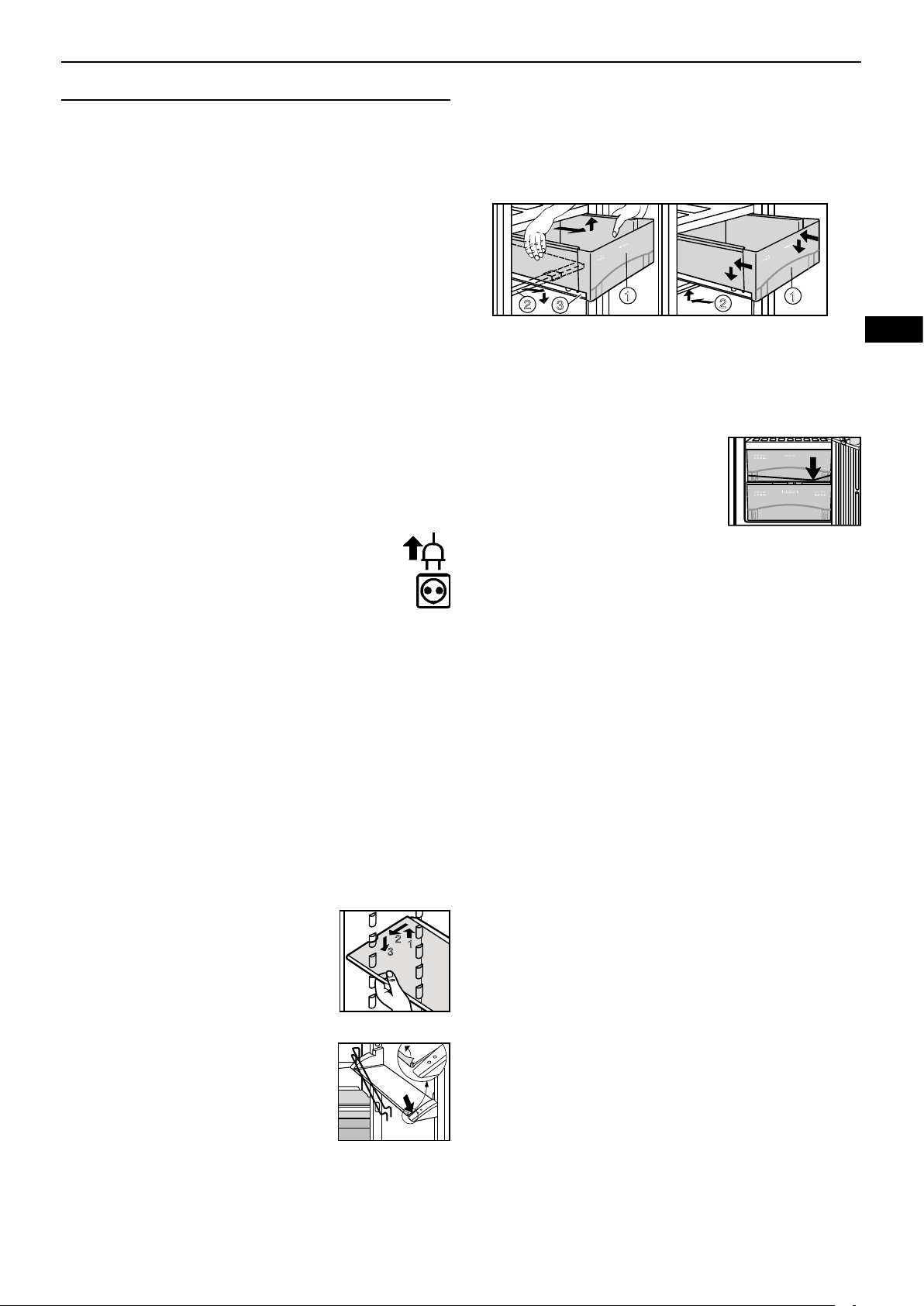

Uitrusting veranderen
W Het conservenopbergvak* kunt u verzetten en alle deurop-
bergvakken zijn uitneembaar voor het reinigen. Opbergvakken
omhoogschuiven, naar voren uitnemen en in omgekeerde volgorde
weer plaatsen.
W Door verschuiven van de flessen-
houder en conservenhouder
kunt u ervoor zorgen dat flessen
niet omvallen bij het openen van
de deur, daarbij altijd het dragend
kunststofdeel vastpakken! Voor
het reinigen kan de houder worden
verwijderd: de voorste rand van de
houder naar voren trekken en uit
de vergrendeling trekken.
W De schappen/glasplaten* kunt u
afhankelijk van de hoogte van de
te koelen producten verzetten.
- Glasplaat optillen, uitsparing over
de dragers trekken en hoger of
lager weer inschuiven.
- De glasplaten* zijn tegen onbedoeld uittrekken beveiligd door
uittrekstops.
W In de vloer van het koelgedeelte
kunt u naar keuze het geïntegreerde flessenrek voor extra
dranken of de glasplaat als extra schap gebruiken.
- Als u het flessenrek gebruikt, dan kunt u ruimte besparen door
de glasplaat onder het flessenrek te bewaren.
Als de flessen aan de voorzijde buiten het geïntegreerde fles-
senrek uitsteken, dan moet u het onderste opbergvak in de
deur één positie hoger plaatsen!
De flessen steeds zo neerleggen, dat deflesbodems richting
achterwand wijzen.
- Gebruik het voorste gedeelte van de vloer van het koelgedeelte
alleen voor het tijdelijk plaatsen van koelproducten, bijv. als u
de kast herinricht of de inhoud uitsorteert. Laat de koelproducten
daar echter niet staan, omdat deze anders bij het sluiten van de
deur naar achter kan worden geschoven of kunnen omvallen.
BioFresh-gedeelte
Het BioFresh-gedeelte maakt voor verschillende verse levensmiddelen een tot wel driemaal zo lange bewaartijd mogelijk bij
gelijkblijvende kwaliteit, in vergelijking tot het gebruikelijke koelen.
Smaak, versheid, genots- en voedingswaarde (vitaminegehalte,
C- en B-groepen) blijven in hoge mate behouden. De automatisch
geregelde bewaartemperatuur constant net boven 0 °C en de zich
instellende luchtvochtigheid, maakt optimale bewaarcondities
mogelijk voor de verschillende levensmiddelen.
De bovenste schuiflade,
is geschikt voor het bewaren van droge of verpakte levensmid-
delen (bijv. melkproducten, vlees, vis, worst). Hier ontstaat een
relatief droog opslagklimaat.
De verstelbare schuiflade,
is bij “vocht”-instelling geschikt voor het bewaren van sla, groente
en fruit. Bij goed gevulde schuiflade ontstaat er een dauwvers
klimaat, met een luchtvochtigheid tot max. 90 %.
Afhankelijk van de behoefte kunt u dit vak naar keuze gebruiken
met droog of vochtig klimaat.
Vochtigheid instellen, afb. A2:
• “droog”: klein vochtigheidssymbool
- schuifdeel naar links schuiven. Hier levensmiddelen leggen die geschikt zijn voor
het droog bewaren.
• “vochtig”: hoge relatieve luchtvochtigheid
van max. 90 %, groot vochtigheidssymbool - schuifdeel
geheel naar rechts schuiven. Geschikt voor onverpakt te
bewaren levensmiddelen met een hoge eigen vochtigheid,
bijv. bladsla.
Opmerkingen
• De luchtvochtigheid in het vak is afhankelijk van het vochtgehalte van de hierin gelegde koelproducten en van het aantal
keren dat de deur wordt geopend.
• Let bij het kopen op de “versheid” van de levensmiddelen. De
versheid en de kwaliteit zijn bepalend voor de bewaarduur.
• Onverpakte dierlijke en plantaardige levensmiddelen gescheiden bewaren, sorteren en in de schuifladen rangschikken.
Als deze uit ruimtebehoefte samen moeten worden bewaard,
bewaar deze dan verpakt! Verschillende vleessoorten niet
direct met elkaar in aanraking brengen, altijd door verpakking
scheiden; een voortijdig bederven door het overdragen van
ziektekiemen wordt zo voorkomen.
• Let er op dat eiwitrijke levensmiddelen sneller bederven. D.w.z.
schaal- en weekdieren bederven sneller dan vis, vis sneller
dan vlees.
• Levensmiddelen enige tijd voor het consumeren uit de vakken
halen. Pas bij kamertemperatuur ontplooien aroma en smaak
zich, de genotswaarde wordt daardoor verhoogd.
W Het plaatsen van hoge bakken of vaatwerk is mogelijk door
de halve glasplaten: Meegeleverde schapdragers, op de ge-
wenste hoogte rechts en links op de draagnoppen vastklikken,
let daarbij op rechter (R) en linker (L) deel! De glasplaten 1/2.
De glasplaat 2 met aanslagrand moet achteraan liggen!
1
2
3
L
R
R
L
1
2
1
2
Page 7
49
NL
* afhankelijk van model en uitvoering
Richtwaarden voor de bewaarduur
voor enkele levensmiddelen in het BioFresh-gedeelte:
Bij “droog” bewaren
Boter, kaas, zacht tot 30 dagen
Melk, vers tot 7 dagen
Worst, gesneden vleeswaren tot 7 dagen
Vis tot 4 dagen
Schaaldieren tot 3 dagen
Gevogelte tot 5 dagen
Varkensvlees
in grotere porties tot 7 dagen
kleingesneden tot 5 dagen
Rundvlees, wild tot 7 dagen
Bij “vochtig” bewaren
Artisjokken tot 21 dagen
Bleekselderij tot 30 dagen
Bloemkool tot 21 dagen
Broccoli tot 14 dagen
Witlof/Brussels lof tot 30 dagen
Chinese kool tot 14 dagen
IJsbergsla, andijvie, veldsla tot 21 dagen
Erwten tot 10 dagen
Venkel tot 21 dagen
Groene kool tot 14 dagen
Wortels/penen tot 150 dagen
Knoflook tot 180 dagen
Koolrabi tot 14 dagen
Kropkool tot 180 dagen
Kropsla tot 10 dagen
Keukenkruiden tot 30 dagen
Look/prei tot 60 dagen
Sla-uien tot 7 dagen
Paddenstoelen/champignons tot 7 dagen
Radicchiosla tot 21 dagen
Radijsjes tot 14 dagen
Spruitjes tot 30 dagen
Asperges tot 14 dagen
Spinazie tot 7 dagen
Savooiekool tot 60 dagen
Abrikozen tot 14 dagen
Appels tot 180 dagen
Peren tot 120 dagen
Bramen tot 8 dagen
Dadels (vers) tot 60 dagen
Aardbeien tot 5 dagen
Vijgen (vers) tot 7 dagen
Bosbessen tot 14 dagen
Frambozen tot 5 dagen
Aalbessen tot 21 dagen
Kersen tot 14 dagen
Kiwi tot 120 dagen
Perziken tot 30 dagen
Pruimen tot 21 dagen
Kweeperen tot 90 dagen
Rabarber tot 21 dagen
Kruisbessen tot 21 dagen
Wijndruiven tot 90 dagen
SuperFrost
De verse levensmiddelen moeten zo snel mogelijk tot in de kern
worden diepgevroren en al bewaarde bevroren producten worden
voorzien van een “koudereserve”.
• U kunt maximaal het aantal kg verse levensmiddelen binnen 24
uur invriezen, dat is aangegeven op het typeplaatje bij “invriescapaciteit” ... kg/24h”, afb. A3, Pos. 4. De maximale hoeveelheid
diepvriesproducten verschilt afhankelijk van het model en de
klimaatklasse.
Invriezen met SuperFrost
• SuperFrost-toets 2 kort indrukken, zodat de LED gaat branden.
De invriestemperatuur daalt, het apparaat werkt met de grootste
mogelijke koudecapaciteit.
• Bij een kleine in te vriezen hoeveelheid ca. 6 uur wachten/
voorvriezen. Dat is normaal gesproken voldoende. Bij de
maximale hoeveelheid, zie typeplaatje bij invriescapaciteit,
ca. 24 uur wachten.
• Daarna de verse levensmiddelen plaatsen, bij voorkeur in de
bovenste vakken.
- SuperFrost schakelt zichzelf automatisch uit. Naar behoefte,
afhankelijk van de geplaatste hoeveelheid, op z’n vroegst na
30 en op z’n laatst na 60 uur. Het invriesproces is beëindigd
- de SuperFrost-LED is uit - het apparaat werkt weer in het
energiebesparende normale bedrijf.
Opmerking: SuperFrost moet u niet inschakelen:
- bij het plaatsen van al bevroren diepvriesproducten,
- bij het invriezen van niet meer dan ca. 2 kg verse levensmiddelen per dag.
Aanwijzingen voor het invriezen en het bewaren
• Geschikt voor het invriezen zijn: vlees, wild, gevogelte,
verse vis, groente, fruit, zuivelproducten, brood, bakwaren,
kant-en-klare gerechten.
Niet geschikt zijn: kropsla, radijsjes, wijndruiven, hele appels
en bessen, vet vlees.
• Geschikt als verpakkingsmateriaal zijn in de handel verkrijgbare diepvrieszakken, herbruikbare bakken van kunststof,
metaal en aluminium.
• Vers in te vriezen levensmiddelen niet in contact laten komen
met al bevroren levensmiddelen. De verpakkingen altijd droog in
het apparaat plaatsen, zodat ze niet aan elkaar vastvriezen.
• Op de verpakkingen steeds de datum en de inhoud schrijven
en de aanbevolen bewaarduur van de bevroren producten niet
overschrijden, zo wordt kwaliteitsverlies voorkomen.
• Levensmiddelen die u zelf invriest steeds per portie voor de
omvang van uw huishouding verpakken. Om ze snel tot op de
kern te laten bevriezen moet u de volgende hoeveelheden per
verpakking niet overschrijden:
- fruit, groente tot 1 kg,
- vlees tot 2,5 kg.
•
Groenten na het wassen en het in porties verdelen blancheren
(2-3 minuten in kokend water dompelen, daarna eruit halen en
snel in koud water laten afkoelen. Als u met een stomer of magnetron blancheert, volg dan de betreffende aanwijzingen op).
• Verse levensmiddelen en geblancheerde groenten vóór het
invriezen niet zouten of kruiden. Andere gerechten slechts
licht zouten en kruiden. De smaakintensiteit van verschillende
kruiden verandert.
• Flessen en dozen met koolzuurhoudende dranken niet laten
bevriezen. Ze kunnen anders uit elkaar spatten. Bij het snel
afkoelen van dranken de flessen binnen één uur weer uit het
vriesgedeelte halen!
Vriesgedeelte
• Niet in BioFresh-gedeelte horen: koudegevoelige groenten
zoals komkommers, paprika’s, aubergines, avocado’s, halfrijpe
tomaten, bonen, zucchini en alle koudegevoelige zuidvruchten.
Page 8
50 * afhankelijk van model en uitvoering
Het Info-System*
De ingevroren levensmiddelen moeten binnen de aangegeven
bewaartijden worden verbruikt.
De getallen tussen de symbolen geven de bewaarduur in maanden
aan voor meerdere soorten diepvriesproducten.
De aangegeven bewaartijden zijn richtwaarden voor vers in te
vriezen levensmiddelen. Of de onderste of bovenste waarde
geldig is, hangt af van de kwaliteit van de levensmiddelen en de
voorbehandeling vóór het invriezen. Voor vettere levensmiddelen
gelden steeds de onderste waarden.
Het invriesblad*
maakt het individueel invriezen
van bessen, kruiden, groenten en
ander kleine diepvriesproducten
mogelijk. Deze verhindert het aan
elkaar vastvriezen. Het vorm van
het diepvriesgoed blijft bewaard en
het later verdelen in porties wordt
vereenvoudigd.
W Diepvriesproducten los over het invriesblad verdelen
W Diepvriesproducten 10 tot 12 uur laten doorvriezen, dan in een
diepvrieszak of bak vullen en in een schuiflade opbergen.
W Bij het ontdooien het diepvriesgoed weer los naast elkaar
uitspreiden.
• Het bewaren: De individuele schuifladen en de schappen kun-
nen worden beladen met max. 25 kg diepvriesproducten.
• Gelijksoortige diepvriesproducten altijd samen bewaren, daarmee wordt een onnodig lang openen van de deur vermeden
en wordt energie bespaard.
• De aangegeven bewaarduur niet overschrijden.
• Pak voor het ontdooien steeds de hoeveelheid die u direct
nodig heeft. Ontdooide levensmiddelen zo snel mogelijk verwerken tot een kant-en-klaar gerecht.
Diepvriesproducten kunt u ontdooien:
- in de oven/heteluchtoven
- in de magnetron
- bij kamertemperatuur
- in de koelkast; de door de diepvriesgoed afgegeven koude wordt
gebruikt voor het koelen van de andere levensmiddelen.
Kant-en-klare
maaltijden
Roomijs
Vis
Varkensvlees
Fruit
Groenten
Worst
Brood
Paddenstoelen/
champignons
Wild
Gevogelte
Rund/kalf
De koudeaccu’s*
verhinderen bij stroomuitval
een te snel oplopende temperatuur - de kwaliteit van de
levensmiddelen blijft beter
behouden.
De koudeaccu’s kunt u op het
invriesblad of in het plafond
van de vriesruimte* laten bevriezen en opbergen.
W Koudeaccu’s plaatsen:
Debovenste schuiflade verwijderen. Koudeaccu boven
achterin het plafond van de
vriesruimte schuiven en aan
de voorzijde vastklikken.
W Koudeaccu’s verwijderen:
Debovenste schuiflade verwijderen. De koudeaccu aan
de zijkant vastpakken en naar
beneden eruit drukken.
VarioSpace*
- Door het verwijderen van een schuiflade en de schap krijgt
u meer dan 2 schuiflade-hoogten plaats voor groot diep-
vriesgoed. Zo kunnen bijv. gevogelte, vlees en grote stukken
wild ongedeeld worden ingevroren en “aan één stuk” verder
worden bereid. Hoog bakgoed en ijsverpakkingen kunnen zo
opgeslagen worden.
- Schuiflade verwijderen door deze tot aan de aanslag
eruit te trekken en aan de voorzijde op te tillen .
- Schappen verwijderen door deze aan de voorzijde op
te tillen en eruit te trekken .
- Voor het terugplaatsen: In omgekeerde volgorde te werk gaan;
schap eenvoudig tot aan de aanslag inschuiven .
- Bij apparaten met NoFrost*: de onderste schuiflade altijd
in het apparaat laten zitten.
- Bij verwijderde bovenste schuiflade de ventilatieluchtspleten
in de achterwand niet afdekken, dit is belangrijk voor een
probleemloze werking
Verlichting vriesgedeelte*
De verlichting van het vriesdeel schakelt zichzelf bij geopende deur
na ca. 15 minuten automatisch uit. Brandt deze bij het kort openen
van de deur niet, maar brandt de temperatuurdisplay wel, dan is
de LED-verlichting mogelijk defect. De verlichtingseenheid kunt
u zelf vervangen. Het betreffende reserveonderdeel kan worden
verkregen via de klantendienst. Meer informatie hierover kunt u
vinden in het bijgevoegde klantendienstoverzicht.
Page 9
51
NL
* afhankelijk van model en uitvoering
Ontdooien, reinigen
Aanwijzingen voor het ontdooien
Het NoFrost-systeem* ontdooit het apparaat automatisch.
Het ontstane vocht slaat neer op de verdamper en wordt periodiek
ontdooit en verdampt.
Door het automatische ontdooiprincipe blijft de vriesruimte steeds
ijsvrij, de werk- en tijdsinspanning voor het handmatig ontdooien
vervalt.
Vriesruimte
Bij apparaten zonderNoFrost-systeemvormt zich na langere
gebruiksduur een rijp- resp. ijslaag, afhankelijk van het aantal
keren dat de deur wordt geopend en de ingelegde “warme” levensmiddelen. Dit is heel normaal. Een dikkere ijslaag verhoogt
echter het energieverbruik. Daarom moet u het apparaat regelmatig ontdooien: Gebruik voor het ontdooien geen elektrische
verwarmingsapparaten of stoomreinigers, ontdooisprays, open
vuur of metalen voorwerpen voor het verwijderen van ijs. Gevaar
op letsels en beschadigingen!
Eén dag vóór het ontdooien “SuperFrost” inschakelen, de diepvriesproducten krijgt daardoor een “koudereserve”.
Ontdooien: Netstekker uit het stopcontact trekken of aan/uit-toets
vriesgedeelte indrukken, zodat de temperatuurdisplay uit gaat.
Als de display niet uit gaat, dan is de kinderbeveiliging actief.
Deuren van vakken en de apparaatdeur tijdens het ontdooien
open laten staan. Dooiwater met een spons of doek opnemen.
Reinigen
W Vóór het reinigen het apparaat altijd uit zetten.
De netstekker uit het stopcontact trekken of de
zekeringen verwijderen resp. uitschakelen.
W De binnenruimte en uitrustingsdelen met de hand
reinigen met lauw water en wat afwasmiddel. Geen
stoomreinigers gebruiken - gevaar op letsels en
schade!
W Aanbevolen worden zachte poetsdoeken en een allesreiniger
met een neutrale pH-waarde.
- Gebruik geen schurende/krassende sponsen, geen geconcentreerde reinigingsmiddelen en in geen geval zand-, chloride- of
zuurhoudende reinigingsmiddelen resp. chemische oplosmiddelen.
W Let er op dat er geen reinigingswater in het afvoergootje, het
ventilatierooster of elektrische onderdelen dringt. Apparaatdroog maken.
- Het typeplaatje aan de binnenzijde van het apparaat niet beschadigen of verwijderen - het is belangrijk voor de klantendienst.
W De boterdoos* kan kan in de afwasmachine worden gereinigd;
de schappen, glasplaten en andere uitrustingsdelen met de
hand reinigen.
W De schappen volgens de afbeelding verwijderen:
- Glasplaat optillen, de uitsparing over de
dragers trekken, naar de zijkant laten
zakken en schuin uitnemen.
- Schuif de schappen altijd met de aanslagrand aan de achterzijde en boven
gericht terug, omdat de levensmiddelen
anders aan de achterwand vast kunnen
vriezen.
W Als u het bovenste deurvak (boter- en
kaasvak) eruit wilt nemen, dan deze altijd
samen met het deksel* eruit tillen! Daarna
één zijdeel van de schap voorzichtig naar
buiten drukken, tot de scharnierpen van
het deksel vrij komt en het deksel naar de
zijkant toe kan worden verwijderd.
- Schappen en deurvakken kunnen voor het
reinigen uit elkaar worden gehaald - strips
1
2
1
2
3
en zijdelen van de glasplaten lostrekken.
- Beschermfolie van alle sierstrips verwijderen, afb.
W De BioFresh-schuifladen 1 voor het reinigen er geheel uit
trekken en optillen (afb. L).
Let op: om beschadigingen te voorkomen moeten deuitgetrokken schuifrails 3direct weer worden ingeschoven.
- Vóór het weer terugplaatsen, schuifladen op de uitgetrokken
rails zetten en eenvoudig weer inschuiven (afb. M).
Afb. L Afb. M
- De schuifladedeksel met vochtigheidsregeling 2 bij uitgeno-
men schuiflade voorzichtig naar voren trekken en neerwaarts
verwijderen.
Bij het weer terugplaatsen in omgekeerde volgorde te werk gaan,
de scharnierpennen van de deksel in de houders schuiven en
vastklikken.
W Reinig de afvoeropening in de ach-
terwand, achter het 2e BioFresh-vak
wat vaker, zie pijl in afb.. Eventueel
met een dun hulpmiddel, bijv. een
wattenstaafje of iets dergelijks reinigen.
Als het apparaat langere tijd buiten werking gesteld moet
worden, maak dan het apparaat leeg, trek de netstekker uit het
stopcontact en reinig het apparaat zoals beschreven.. Deapparaatdeur open laten staan, om geurontwikkeling te voorkomen.
1
1
2
3
2
Page 10
52 * afhankelijk van model en uitvoering
Uw apparaat is zo geconstrueerd en gefabriceerd, dat de een storingsvrije werking en een lange levensduur gewaarborgd zijn.
Treedt er desondanks tijdens het gebruik toch een storing op,
controleert u dan of de storing niet wordt veroorzaakt door een
bedieningsfout. In dat geval worden de gemaakte kosten u ook
tijdens de garantieperiode in rekening gebracht.
De volgende storingen kunt u door controle van de mogelijke
oorzaken zelf verhelpen:
Storing - mogelijke oorzaak en oplossing
Apparaat werkt niet, het display is uit
- Is het apparaat op de juiste wijze ingeschakeld?
- Zit de stekker goed in het stopcontact?
- Is de (groeps-)zekering van het stopcontact in orde?
Binnenverlichting brandt niet
- Is het koelgedeelte ingeschakeld?
- Is de deur langer dan 15 min. open geweest?
- De gloeilamp is defect.
Netspanning
Let op! Om persoonlijk letsel en materiële schade te
voorkomen, reparaties en het vervangen van de LEDbinnenverlichting alleen door de klantendienst laten
uitvoeren.
Voorzichtig - laserstraling klasse 1M. Als de afdekkap geopend is, dan de verlichting niet direct met
optische instrumenten bekijken.
Geluiden zijn te hard
- Staat het apparaat op een stevige ondergrond, worden
meubels/voorwerpen naast het apparaat door het werkende
koelcompressor aan het trillen gebracht?
Evt. flessen en ander vaatwerk van elkaar halen.
- Normaal zijn: stromingsgeluiden, borrelende of kabbelende
geluiden, deze zijn afkomstig van het koudemiddel dat door
het koelcircuit stroomt.
Een zacht klikken, dit ontstaat telkens wanneer de koelcom-
pressor (de motor) automatisch in- of uitschakelt.
Het brommen van de motor. Het brommen van de motor wordt
korte tijd iets luider als het de compressor wordt ingeschakeld.
Bij ingeschakelde SuperFrost, vers geplaatste levensmiddelen of nadat de deur langere tijd open heeft gestaan, wordt
het koelvermogen automatisch hoger. Er ontstaat een diepe
bromtoon door stromingsgeluiden van de lucht door de
ventilator.
Alarm klinkt, de temperatuur is niet laag genoeg
- Zijn er te grote hoeveelheden verse levensmiddelen ingelegd
zonder het inschakelen van SuperFrost? (zie paragraaf “SuperFrost”)
- Sluit de deur van het apparaat goed?
- Is de ventilatie voldoende?
Evt. ventilatieroosters vrijmaken.
- Is de omgevingstemperatuur te hoog? (zie paragraaf “Bestemmingen”)
- Is het apparaat te vaak of te lang geopend geweest?
- Wacht eventueel om te zien of de vereiste temperatuur zich
niet vanzelf herstelt.
verschijnt in het display
- Er is een netuitval/een stroomonderbreking opgetreden,
te werk gaan volgens paragraaf “Netstoring-/FrostControl
- displaymelding”.
Storingen - problemen?
De compressor draait lang
- Dat is bij energiebesparende modellen vanuit het oogpunt
van hun werking in orde. De toerentalgeregelde* compressor schakelt bij geringe koudebehoefte terug naar een lager
toerental. Ondanks dat hierdoor de draaitijd wordt verhoogd,
tot nagenoeg duurloop, wordt er toch energie bespaard .
F0 - F5 verschijnt in het display
- Er is een storing aanwezig.
- Informeer de klantendienst
Page 11
53
NL
* afhankelijk van model en uitvoering
Inbouwvoorschrift
Klantendienst en typeplaatje
Als geen van de eerder genoemde oorzaken aanwezig
is en u de storing niet zelf kunt oplossen of als er in de
temperatuurdisplay een “F0” tot “F5” verschijnt, dan betekent
dit dat: er is een storing aanwezig. Wendt u zich in dit geval tot
uw dichtstbijzijnde klantendienst (zie lijst in bijlage). Geef deze
displaymelding door, evenals
typeaanduiding van het apparaat 1
Index/servicenummer 2, Serienummer 3
van het typeplaatje. Dit
maakt snelle en doelgerichte service mogelijke.
Het typeplaatje bevindt
zich op de linker binnenwand van het apparaat.
Laat het apparaat gesloten totdat de klantendienst bij u aanwezig is,
om verder koudeverlies
te voorkomen.
Inbouwvoorschriften
W Het apparaat is ook geschikt voor het vervangen van be-
staande inbouwapparatuur.
Demonteer in dat geval het beslag van het deurpaneel van
de keuken en de inbouwnis. Deze zijn niet meer nodig, omdat het deurpaneel op de apparaatdeur wordt gemonteerd.
C
B
mm
max.
2100
A
539
557
560-570
550
min.
38
min.
38
90°
min.200 cm²
min.200 cm²
110
15
W Inbouwmaten controleren:
A B C
ICB 31 1772-1778 1769,5 549
ICBN 30 1772-1778 1769,5 695
W Keukenmeubel met waterpas en winkelhaak stellen. Indien
nodig door ondervullen stellen. De tussenvloer en zijwanden
van het keukenmeubel moeten haaks op elkaar staan.
W Het koel-/vriesapparaat alleen in stabiele keukenmeubelen
inbouwen.
W De oppervlaktemaat voor de ventilatieopeningen beslist
aanhouden:
- De diepte van de ventilatieschacht aan de achterzijde van
het keukenmeubel moet ten minste 38 mm zijn.
- Als oppervlaktemaat voor de ventilatieopeningen in de
keukenplint en bovenin de keukenmeubelombouw is min.
200 cm2 noodzakelijk.Principieel geldt: hoe groter de oppervlaktemaat van de ventilatieopeningen, hoe zuiniger het
apparaat werkt.
Vóór aanvang van de montage:
W Netsnoerhouder van de achterkant verwijderen.
W Netsnoer met behulp van een touw
doorvoeren.
Page 12
54 * afhankelijk van model en uitvoering
- Deuren naar buiten schuiven en loshaken.
W Bevestigingsbouten 9 overzetten naar de tegenoverlig-
gende zijde, iets inschroeven.
W Deurbevestigingsbouten bl eruit draaien en de scharnieren
diagonaal gezien naar de tegenoverliggende zijde overzetten.
Let op scharnieren niet dichtklappen -
letselgevaar!
- Voor het vastschroeven van de scharnieren een Accuschroevendraaier gebruiken - de bouten bl zijn zelftappend.
W Met de stoppen bm de vrijgekomen bevestigingsgaten dicht
maken.
W Apparaatdeuren aan de voorgemonteerde bouten 9 han-
gen en bouten vastdraaien.
Sluitdemper 2* weer monteren:
W
Bevestigingsdeel 1 vastschroeven
W
Kogelkop 3, samen met de sluitdemper 2, in de nieuwe
bevestigingsboring schroeven.
W Alle afdekdelen weer monteren.
Voor het inbouwen heeft u het volgende aanvullende gereedschap nodig: Accu-schroevendraaier Torx®15, 20, 25, steeksleutel 13.
Deurdraairichting veranderen
Als dat nodig is kunt u de deurscharnieren verzetten, indien dit
niet nodig is kunt u de handleiding verder volgen die gegeven
worden na “Inbouwvoorschriften”
W Voor het vereenvoudigen van de montage het apparaat 3/4
in de inbouwnis schuiven. Deur openen.
W
De sluitdemper demonteren:
Let op de sluitdemper trekt zich in gedemonteerde toestand
samen!
W
Bevestigingsdeel 1 losschroeven
W
De kogelkop 3, samen met de sluitdemper 2, van de deur
losschroeven en aan de kant leggen.
Let op: de sluitdemper niet van de kogelkop aftrekken.
Gevaar op beschadiging
W Afdekdelen 5, 6, 7 en 8 met een platte schroe-
vendraaier naar voren trekken en verwijderen.
W Bevestigingsbouten 9 boven en onder op het apparaat-
chassisalleen losdraaien.
5
6
7
8
9
11
10
10
7
9
9
Page 13
55
NL
* afhankelijk van model en uitvoering
Overzicht van de voor de inbouw noodzakelijke onderdelen en hun positie op het
apparaat
23
23
24
27
28
41
292929
29
38
34
35
40
39
39
20
22
41
34
35
40
41
34
35
40
24
29
25
25
30
31
32
33
38
30
31
32
33
Bevestiging en montage
Alle bevestigingsdelen zijn meegeleverd met het apparaat.
W Afdichtstrip cl in het
midden op het apparaat monteren: in de
penopname schuiven
en vasthaken in de
sleufgaten.
W Bevestigingshoekstuk dp
met zeskantbout dq in de
voorgeboorde gaten op de
apparaatdeur schroeven.
W Apparaat 3/4 in de inbouwnis
schuiven.
W Rekening houden met de
meubelplaatwanddikte:
Bij 16 mm dikke meubelplaatwanden =
568 mm breedte nis:
- Afdekstrip cn aan de handgreepzijde, vlak met
het front op de apparaatzijwand plakken: Beschermfolie eraf trekken en afdichtstrip opplakken; indien nodig afdichtstrip afkorten
op nishoogte.
- Afstandhouders co op de betreffende
bovenste en cp onderste scharnieren
vastklikken.
- Apparaat zover in de nis schuiven, tot
de afstandhouders tegen de zijwand
van het keukenmeubel komen.
20
23
35
34
34
35
343534
35
6
7
6
8
99979
111111
11
5
22
Page 14
56 * afhankelijk van model en uitvoering
=
=
31
30
W Bevestigingsdwars-
balk dm op het deur-
paneel monteren:
- Daarvoor de dwarsbalkvia de contramoeren d n losschroeven.
- De dwarsbalk met
de montagehulpen
dl op de binnen-
zijde van het deurpaneel hangen en in
het midden uitlijnen
(korte middenlijn op deurpaneel afttekenen, pijlpuntvan de
dwarsbalk daarboven plaatsen, afstanden ten opzichte van
de buitenrand moeten rechts en links hetzelfde zijn).
W Bevestigingsdwarsbalk dm gecentreerd vastschroeven:
- bij spaanplaatdeuren met ten minste 6 schroeven,
- bij cassettedeuren met 4 schroeven langs de rand.
- montagehulpstukken dl naar boven toe eruit trekken en gedraaid in de daarnaast gelegen opnameopeningen schuiven.
W Deurpaneel op de apparaatdeur/stelbouten do hangen, contra-
moeren dn losvast op de stelbouten schroeven. Deur sluiten.
W De deurafstanden ten opzichte van de omliggende deurpanelen
controleren.
- Het deurpaneel vlak en uitgelijnd ten opzichte met de omliggende deurpanelen stellen: zijkanten stelen X door verschuiven,
hoogteverstelling Y en schuinte naar de zijkanten met behulp
van de stelbouten do - met behulp van een schroevendraaier
- afstellen.
- contramoeren dn vastdraaien.
W Apparaatdeur met de bevestigingshoek dp aan het deurpaneel
va stsc h roeven
em:
- Op vlak liggen van
de metaalkanten
letten, symbool
//. Daarna be-
vestigingsgaten
voorboren (evt.
met een priem
voorsteken) en
vastschroeven.
X
Y
Z
31
32
41
Bij 19 mm dikke meubelplaat-
wanden = 562 mm breedte nis:
- Apparaat in de nis schuiven, tot de
voorkant van de scharnieren vlak ligt
met de zijwand van de keukenkast, bij
kastenmet deuraanslag-onderdelen
(noppen, afdichtstrips, etc.) rekening
houden met de extra opbouwdikte! Scharnieren met de extra
opbouwdikte laten uitsteken. Apparaat aan de kant van de
scharnieren tegen de meubelwand aandrukken.
W Het apparaat via de stelpoten cq met
de meegeleverde steeksleutel cr
waterpas stellen. Het apparaatchassis parallel met de voorzijde van de
kastwand uitlijnen.
W Kunststofhoekstuk cs met M5-schroe-
ven ct aan de kant van de handgreep
vastschroeven.
- In de diepte het kunststofhoekstuk cs
vlak met de voorzijde van de kastvloer
uitlijnen.
Bij deuraanslag-onderdelen (noppen, afdichtstrips, etc.) reke-
ning houden met de extra opbouwdikte en parallel ten opzichte
van de voorkant van de scharnieren uitlijnen.
W Apparaat in de nis vast-
schroeven.
- Op de beide deuren met
lange spaanplaatschroeven cu boven en onder
door de scharnierdelen
schroeven.
- Met lange schroef cu door
het sleufgat in midden van de kunststofhoek cs voormonteren. Afdekkap van het
kunststofhoekprofiel dichtklappen en de
apparaatdeur sluiten.
Deurpanelen monteren
Opmerking: de montage hulpstukken dl zijn nodig voor
beide deuren. Daarom moet de montage van de deurpanelen
na elkaar gebeuren .
W Voorinstelling van 8 mm controleren (afstand tussen apparaat-
deur en onderkant van dwarsbalk).
W Montagehulpstuk dl omhoogschuiven tot deurpaneelhoogte,
onderkant aanslag ▲ van de montagehulp = bovenkant van
het te monteren deurpaneel.
25
26
27
28
29
29
27
30
31
31
33
32
Page 15
57
NL
* afhankelijk van model en uitvoering
W Alle afdekkingen monteren:
- Bovenste afdekkingen dt plaatsen en
vastklikken.
- Zijafdekkingen du plaatsen, tot aan de
aanslag doorschuiven en daarna de
afdekkingen vastdrukken tot deze hoorbaar vastklikken.
- Afdekking el via de zijkant inschuiven,
met een schroevendraaier de afdekking
naar voren trekken, zodat deze goed
vastklikt.
W De vering van de deur-eind-
aanslag kan worden afgesteld.
Naar behoefte afstellen met de
meegeleverde inbussleutel 5.
- draaien met de klok mee = sterkere veerkracht,
- draaien tegen de klok in =
geringere veerkracht (levertoestand).
W Resterende afdekkappen op de
schanieren drukken
_______________________________________________
De fabrikant werkt voortdurend aan de verdere ontwikkeling van
alle types en modellen. Daarom vragen wij uw begrip voor het
feit, dat we ons veranderingen in vorm, uitrusting en techniek
moeten voorbehouden.
20
37
32
29
27
40
393838
39
40
W Deurpaneel in de diepte Z afstellen:
- boven: de schroeven dr losdraaien,
- onder: de zeskantbouten dq met meegeleverde ringsleutel ds losdraaien en
de deur verschuiven.
- Tussen deurpaneel en meubelframe
een luchtspleet van ca. 2 mm instellen.
Noppen, afdichtstrips niet laten raken
- dit is belangrijk voor de werking!
W Bij grote deurpanelen een 3e paar bevesti-
gingshoeken dp monteren.
Daarvoor aan de kant van de greep de
voorgeboorde gaten in de apparaatdeur
gebruiken.
W Controleren of de deuren goed vastzitten, evt. nastellen. Alle
schroeven/bouten aandraaien.
- De contramoeren dn met de ringsleutel ds vastdraaien,
daarbij de stelbouten do met een schroevendraaier tegenhouden.
W Indien nodig, de afdichtstrip cl door verschuiven parallel
met de kastbodem afstellen. Deze mag niet uitsteken.
W Apparaat onder door kunststofhoekstuk cs met tweede
schroef cu in het ronde gat fixeren.
Z
Z
31
34
36
33
37
35
=
=
=
ca. 2mm
Page 16
LIEBHERR Hausgeräte
Ochsenhausen GmbH
Memmingerstrasse 77-79
D-88416 Ochsenhausen
Loading...
