Liebherr GN 4335, GNef 4335 User Manual

Руководство по монтажу и эксплуатации
Морозильный шкаф
20200422
7088185 - 00
(S)GN(i/ef/es/bs) / LTGN
Основные отличительные особенности устройства
Содержание
1 Основные отличительные особенности
устройства............................................................. 2
1.5 Габариты для установки........................................ 3
1.6 SmartGrid................................................................. 4
3 Органы управления и индикации..................... 6
3.1 Основной экран...................................................... 6
3.2 Структура управления........................................... 6
3.3 Навигация............................................................... 6
4 Ввод в работу....................................................... 7
4.1 Транспортировка устройства................................ 7

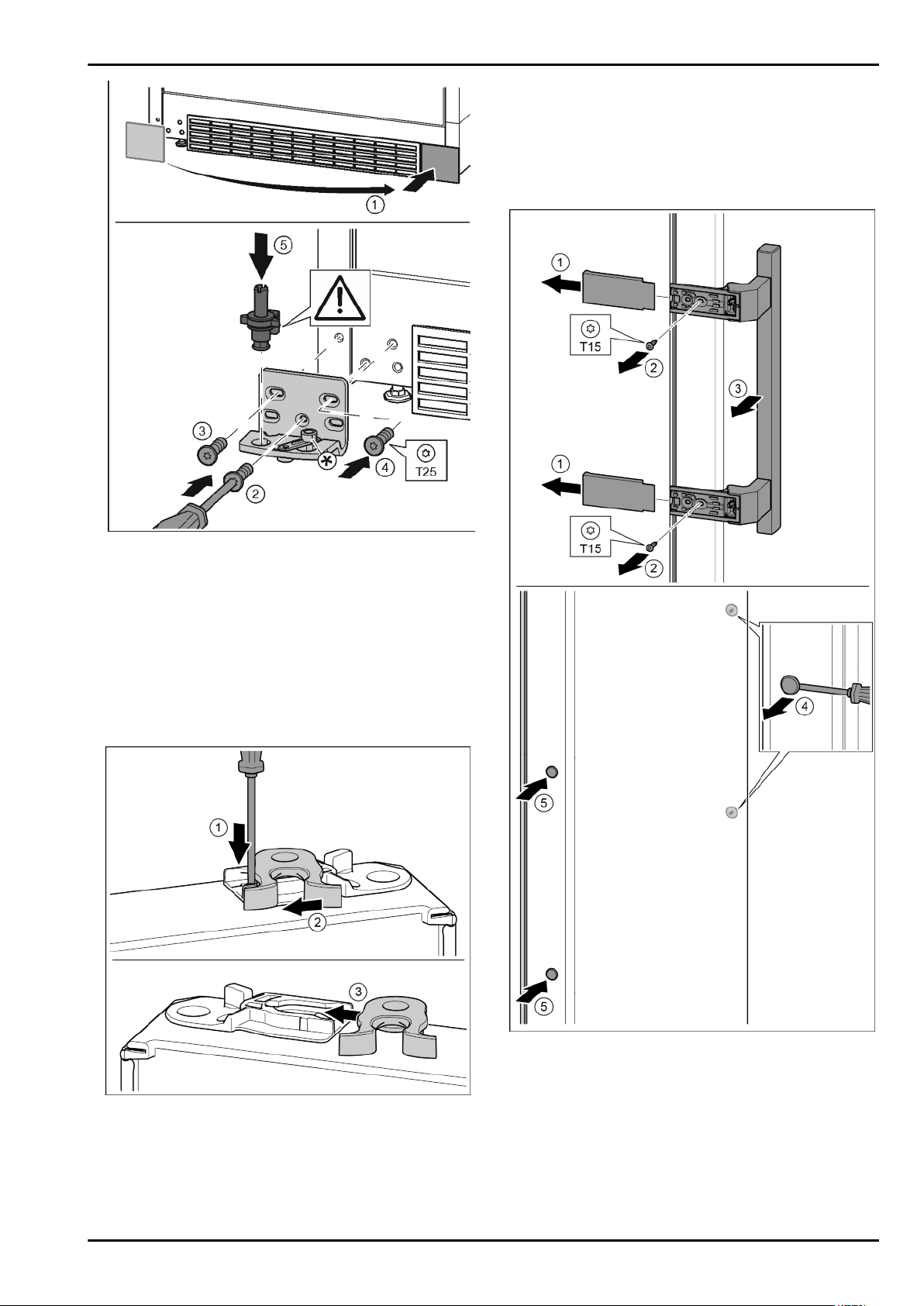

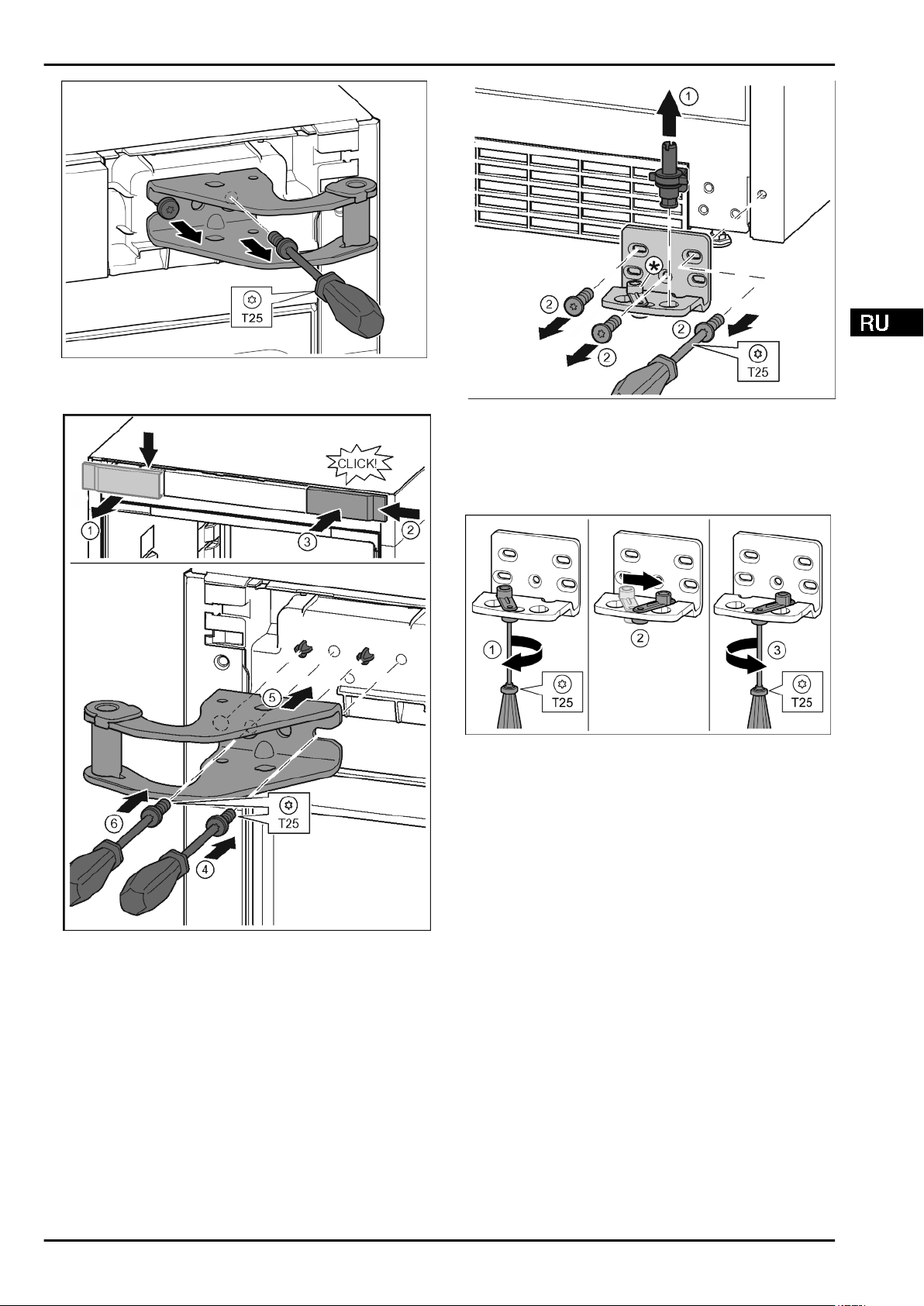

4.3 Перевешивание двери........................................... 8
4.4 Упаковку утилизируйте надлежащим образом.... 14
4.5 Подключение устройства...................................... 14
4.6 Включение устройства........................................... 15
4.7 Коробка SmartDevice-Box...................................... 15
4.8 Активация таймера очистки вентиляционной
сетки........................................................................ 16
5.2 Защита от детей..................................................... 16
5.4 Замораживание продуктов................................... 17
5.5 Сроки хранения...................................................... 17
5.6 Размораживание продуктов.................................. 17
5.7 Регулирование температуры................................. 17
5.8 Индикатор состояния*........................................... 18
5.9 SuperFrost................................................................ 18
5.10 Съемные полки....................................................... 18
5.11 Выдвижные направляющие*................................. 19
5.12 Ванночка для кубиков льда................................... 19
6.1 Размораживание с помощью NoFrost................... 20
8 Сообщения............................................................ 23
9 Вывод из работы................................................. 24
9.1 Выключение устройства........................................ 24
Изготовитель постоянно работает над дальнейшим разви­тием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изме­нять форму, оборудование и технику.
Чтобы познакомиться со всеми полезными возможно­стями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.
Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны неко­торые отклонения. Разделы, относящиеся только к опре­деленным устройствам, помечены знаком "звездочка" (*).
Указания о выполнении действия помечены знаком
, результаты действия – знаком .
1 Основные отличительные особенности устройства
1.1 Краткое описание устройства и оборудования
Примерное отображение модели устройства
Fig. 1
(1) Амортизатор закры-
вания двери*
(2) Приборы контроля и
управления
(3) Устройство NoFrost (10) IceMaker* (4) Выдвижной ящик для
заморозки
(5) Вентиляционная
решетка
(6) Установочные опоры (13) Внутреннее свето-
(7) Транспортировочные
ручки спереди, транс­портировочные ролики сзади
Указание
Места для хранения, выдвижные ящики или корзины в
u
состоянии поставки расположены для оптимального энергосбережения.
1.2 Область применения устройства
Применение по назначению
Данное устройство предназначено исключи­тельно для охлаждения пищевых продуктов
(8) Заводская табличка
(9) VarioSpace
(11) Аккумулятор холода
(12) Индикатор состояния*
диодное освещение
(14) Транспортировочные
ручки сзади
2 * Наличие в зависимости от модели и комплектации
Основные отличительные особенности устройства
в домашних условиях или условиях, близких к домашним. Сюда относится, например, следующее использование:
-
на кухнях частных лиц, в столовых,
-
в частных пансионатах, отелях, мотелях и других местах проживания,
-
при обеспечении готовым питанием и аналогичных услугах оптовой торговли.
Все другие виды применения являются недопустимыми.
Предсказуемое ненадлежащее исполь­зование
Следующее использование запрещается в явном виде:
-
Хранение и охлаждение медикаментов, плазмы крови, лабораторных препаратов или аналогичных веществ и продуктов, лежащих в основе директивы по медицин­ской продукции 2007/47/EG
-
Использование во взрывоопасных зонах.
-
Использование на подвижных носителях, таких как корабли, рельсовый транспорт или самолеты.
-
Хранение живых животных.
Неправильное использование устройства может привести к повреждению хранящихся изделий или к их порче.
Климатические классы
Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависи­мости от климатического класса. Климати­ческий класс, соответствующий данному устройству, указан на заводской табличке.
1.4 Технические характеристики продукта
Согласно Директиве ЕС 2017/1369 документ с техниче­скими характеристиками продукта входит в комплект поставки прибора. Полный перечень технических характе­ристик доступен в разделе загрузок на веб-сайте компании Liebherr.
1.5 Габариты для установки
Fig. 2
Указание
Для обеспечения безупречной работы
u
Модель*a
соблюдать заданную температуру окру­жающей среды.
Климатиче­ский класс
SN, N до 32 °C
ST до 38 °C
T до 43 °C
для температуры окружающего воздуха
Безотказное функционирование устройства обеспечивается при температуре окружаю­щего воздуха не ниже 5 °C.
1.3 Декларация соответствия
Контур хладагента проверен на герметичность. Устрой­ство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU и 2010/30/EU.
* Наличие в зависимости от модели и комплектации 3
GN 28..600 1250
GN 32. .
GN
37.. / LTGN­233
(S)GN( i/es/ef/ bs)
43.. / LTGN­269
GNi
43..
[мм] *
b
c
[мм]
[мм]
*
*
600 x665 x709
1450
1650
1850
1850
d [мм] *
e
f
[мм]
[мм]
*
*
x
1223 x640 90
g [мм] *
h [°]*
Общие указания по технике безопасности
Модель*a
GN 38..700 1350
GN 52. .
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2 Установка устройства) .
[мм] *
b
c
[мм]
[мм]
*
*
685 x750 x794
1950
d [мм] *
e
f
[мм]
[мм]
*
*
x
1408 x740 90
g [мм] *
h [°]*
1.6 SmartGrid
В зависимости от модели и оборудо­вания ваше устройство готово к приме­нению технологии будущего SmartGrid.
SmartGrid — это перспективная возможность уменьшения расходов на электроэнергию с помощью интеллектуаль­ного электрического счетчика. При наличии избыточной энергии, например, за счет использования возобно­вляемых источников, домашние хозяйства получают недо­рогую электроэнергию. Морозильные шкафы с функцией SmartGrid-ready уже готовы к использованию этой техно­логии будущего. Дополнительный модуль позволит вам оптимизировать расходы на электроэнергию.
Более подробную информацию о выгодах, необходимых условиях и принципе действия технологии можно получить в Интернете на домашней странице предприятия энергос­набжения и на сайте www.liebherr.com.
1.7 SmartDevice
Устройство полностью подготовлено для встраивания в систему умного дома Smart Home и для расширенных сервисных услуг. Благодаря коробке SmartDevice-Box можно активировать дополнительные опции. Активация осуществл­яется через портал для клиентов MyLiebherr.
Подробную информацию о наличии, условиях и об отдельных опциях можно найти в интернете на по адресу
smartdevice.liebherr.com.
Указание Важно: функция SmartDevice охлаждающего устройства
не доступна. Модуль SmartDevice-Box невозможно исполь­зовать в следующих странах: Россия, Беларусь, Казахстан.
2 Общие указания по технике безопасности
Опасности для пользователя:
-
Дети, как и лица с ограниченными физиче­скими, сенсорными или умственными способностями, а также не имеющие достаточного опыта или знаний, могут пользоваться устройством только в том случае, если они находятся под присмо­тром или прошли инструктаж по безопас-
ному использованию устройства и пони­мают возможные опасности. Детям запре­щается играть с устройством. Детям запрещается выполнять очистку и техни­ческое обслуживание, если они находятся без присмотра. Дети возрастом 3-8 лет могут загружать и выгружать устройство. Детей возрастом до 3 лет следует удержи­вать подальше от устройства, если они не находятся под постоянным присмотром.
-
При отключении от сети всегда беритесь за вилку. Не тяните за кабель.
-
В случае неисправности извлеките вилку из розетки или выключите предохрани­тель.
-
Не допускайте повреждения сетевого кабеля. Не используйте устройство с поврежденным сетевым кабелем.
-
Ремонтные работы и вмешательства в устройство разрешается выполнять только сервисной службе или другим прошедшим соответствующее обучение специалистам.
-
Устанавливайте, подключайте и утилизи­руйте устройство только в соответствии указаниями руководства по эксплуатации.
-
Тщательно сохраняйте данное руковод­ство и при необходимости передайте его следующему владельцу.
-
Все виды ремонта и вмешательства в ледогенератор IceMaker разрешается выполнять только представителям сервисной службы или другим прошедшим соответствующее обучение специали­стам.*
-
Изготовитель не отвечает за повре­ждения, возникшие из-за неправильного подсоединения к водопроводной сети.*
-
Специальные лампы, такие как свето­диоды, в устройстве служат для осве­щения его внутреннего пространства и не предназначены для освещения поме­щения.
Опасность пожара
-
Содержащийся в устройстве хладагент (данные на заводской табличке) не опасен для окружающей среды, но является горючим материалом. Вытекающий хлада­гент может загореться.
•
Не допускайте повреждения трубопро­водов контура хладагента.
•
Не пользуйтесь внутри устройства открытым огнём или источником искр.
•
Внутри устройства не пользуйтесь элек­трическими приборами (например, устройства для очистки паром, нагрева-
4 * Наличие в зависимости от модели и комплектации
Общие указания по технике безопасности
тельные приборы, устройства для приго­товления мороженого и т.д.).
•
Если хладагент вытекает: удалите с места утечки источники открытого огня или искр. Хорошо проветрите поме­щение. Обратитесь в сервисную службу
-
Не храните в устройстве взрывоопасные вещества или аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэро­зольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выде­лившиеся газы могут воспламениться при контакте с электрическими узлами.
-
Не ставить вблизи устройства горячие свечи, лампы и другие предметы с открытым пламенем, чтобы не вызвать пожар.
-
Алкогольные напитки и другие емкости, содержащие спирт, храните только плотно закрытыми. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.
Опасность падения и опрокидывания:
-
Не используйте основание устройства, выдвижные ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.
-
Угроза опрокидывания при открытой двери, когда устройство еще не оконча­тельно установлено.
Опасность пищевого отравления:
-
Не употребляйте продукты с превы­шенным сроком хранения.
Опасность обморожения, онемения и появления болезненных ощущений:
-
Избегайте продолжительного контакта кожи с холодными поверхностями или охлажденными / замороженными продук­тами или примите меры защиты, например, наденьте перчатки. Не потре­бляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.
Опасность получения травм и повре­ждений:
-
Горячий пар может нанести вред здоровью. Для оттаивания запрещено использовать электроприборы с нагрева­тельными элементами или подачей пара,
открытое пламя или аэрозоли для стиму­лирования оттаивания.
-
Не удалять лет с помощью острых пред­метов.
Опасность защемления:
-
При открывании и закрывании двери не касайтесь дверных петель. Можно заще­мить пальцы.

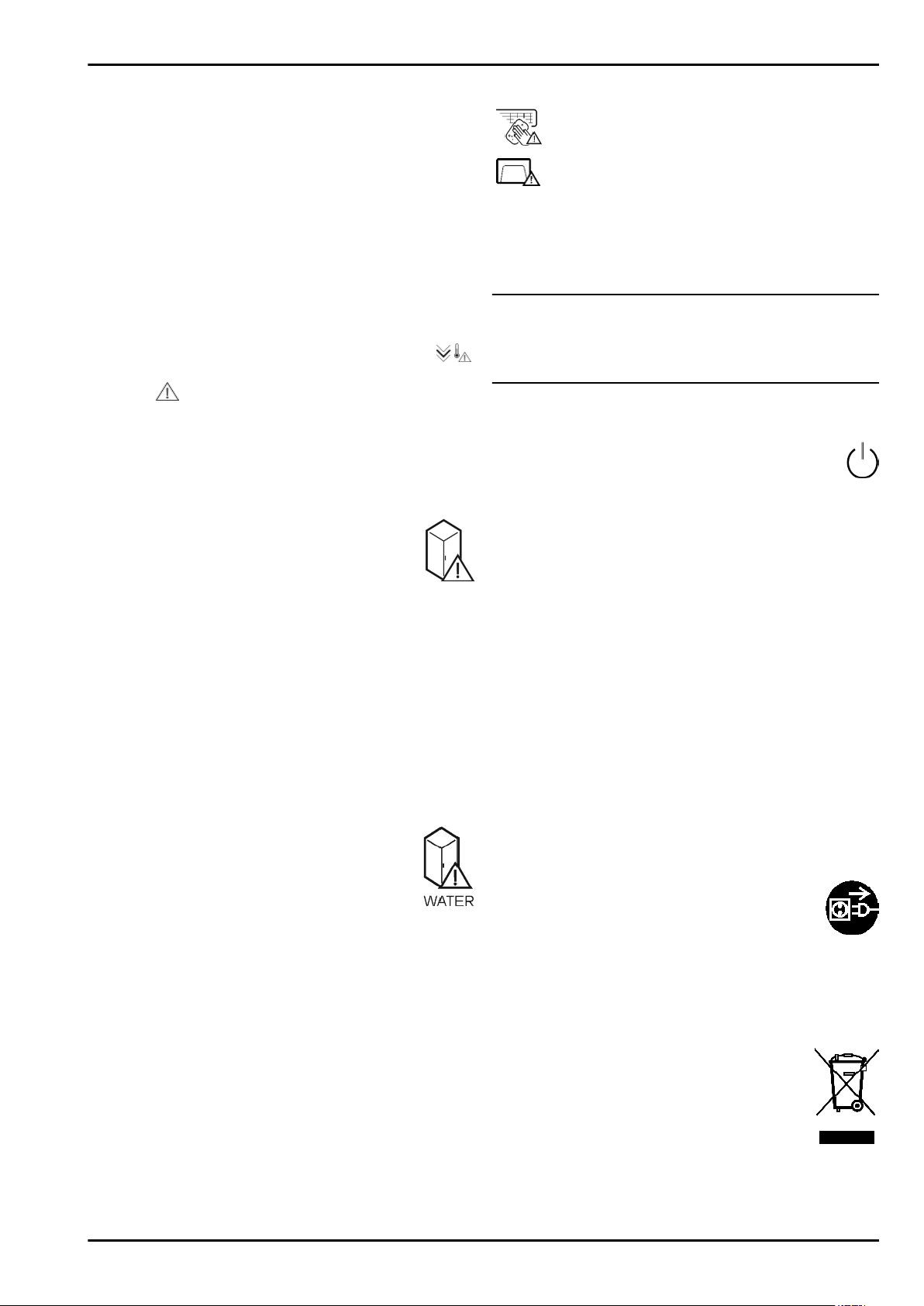

Символы на приборе:
символ может находиться на компрес­соре. Он относится к маслу в компрессоре и указывает на следующую опасность: проглатывание и попадание в дыха­тельные пути может привести к смертель­ному исходу. Данное указание имеет значение только для утилизации. В обычном режиме работы опасность отсут­ствует.
Символ находится на компрессоре и обозначает опасность от пожароопасных веществ.
Эта или аналогичная наклейка может располагаться на обратной стороне устройства. Она относится к панелям из вспененного материала в двери и/или корпусе. Данное указание имеет значение только для утилизации. Не удаляйте наклейку.
Соблюдайте специальные указания, помещенные в других главах:
ОПАС­НОСТЬ
ПРЕДУ­ПРЕЖДЕН ИЕ
ОСТО­РОЖНО
ВНИМАНИЕобозначает опасную ситуацию,
Указание обозначает полезные указания и
обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.
обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.
обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.
которая, если не будет устранена, может привести к повреждению имущества.
советы.
* Наличие в зависимости от модели и комплектации 5
Органы управления и индикации
3 Органы управления и инди­кации
3.1 Основной экран
Fig. 3
(1) Поле морозильного
отделения
(2) Поле меню
Основной экран представляет собой индикатор выходных параметров для пользователя. Отсюда предпринимаются все регулировки.
Путем нажатия на экран можно вызывать функции и изме­нять параметры.
3.2 Структура управления
Поле морозильного отделения
(1) Символ для морозиль-
ного отделения
В поле морозильного отделения отображается настроенная температура морозильного отделения.
Можно предпринимать следующие настройки.
Настройки температуры.
-
Устройство выключить, экран остается работающим.
-
Поле меню
(3) Экран
Fig. 4
(2) Индикатор температуры
морозильного отделения
Режим готовности к работе:
включение устройства и темпера­турной зоны.
Меню:
вызов опций.
Минус/плюс:
изменение настройки (например, регулировка температуры).
Навигационная стрелка левая/ правая:
выбор опций и навигация по меню.
С помощью навигационных стрелок можно по очереди перехо­дить к отдельным опциям. После последней опции снова появл­яется первая.
Назад:
отмена выбора.
Индикатор переходит на ближайший более высокий уровень или к главному экрану.
OK:
Подтверждение выбора.
После подтверждения индикатор переходит к основному экрану.
ON / OFF, START / STOP
Активация/деактивация опции.
После активации или деактивации опции индикатор переходит к основному экрану.
RESET:
Сброс таймера.
Доступ только для сервисной службы
Указание
Если выбор не происходит за 1 минуту, индикатор пере­ходит к основному экрану.
3.4 Символы индикации
Символы индикации дают представление о текущем состоянии устройства.
Восходящие стрелки:
Fig. 5
(1) Главное меню (2) Активированная опция
Поле меню обеспечивает доступ к опциям и настройкам устройства. В дополнение к этому отображаются активные опции.
3.3 Навигация
Доступ к отдельным опциям происходит путем нажатия на меню. После подтверждения опции или настройки раздается звуковой сигнал. Индикатор переходит в режим основного экрана.
Обслуживание устройства происходит через следующие символы.
6 * Наличие в зависимости от модели и комплектации
температура повышается.
Нисходящие стрелки:
температура понижается.
Режим готовности к работе:
прибор и температурная зона выключены.
Сообщения:
выдаются сообщения о неисправ­ностях и напоминания.
3.5 Опции устройства
Могут быть активированы или настроены следующие опции, объяснения и возможность настройки (см. 5 Обслу­живание) :
Символ Опция
SuperFrost
SabbathMode
IceMakerx*
*
Защита от детей
Единицы измерения темпера­туры
Индикатор состоянияx*
*
Smart Gridx*
x
Если опция активирована, соответствующий символ
отображается в окне меню. При более чем 6 активированных опциях в поле меню
отображаются только 4 опции. Остальные опции отобра­жаются нажатием нижней навигационной стрелки. При повторном нажатии навигационной стрелки происходит переход к исходной индикации.
Символ затемняется, если опция завершается или деакти­вируется.
x
x
Ввод в работу
Опасность возгорания вследствие короткого замыкания! Если сетевой кабель/вилка устройства или другого устрой­ства соприкасаются с обратной стороной устройства, то вибрации устройства могут привести к повреждению сете­вого кабеля/вилки, что может вызвать короткое замы­кание.
u
u
Опасность возгорания хладагента! Содержащийся в устройстве хладагент не опасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.
u
Опасность пожара и повреждения!
u
Опасность пожара и повреждения из-за заблокированных вентиляционных отверстий!
u
Если ваше устройство не является устройством типа Side­by-Side (SBS)*
ПРЕДУПРЕЖДЕНИЕ
Устанавливайте устройство таким образом, чтобы оно не соприкасалось с вилками или сетевыми кабелями. Не подключайте к розеткам в области обратной стороны устройства ни само устройство, ни другие устройства.
ПРЕДУПРЕЖДЕНИЕ
Не повреждайте трубопроводы контура хладагента.
ПРЕДУПРЕЖДЕНИЕ
Не ставьте на устройство приборы, выделяющие тепло, например, микроволновую печь, тостер и т.д.!
ПРЕДУПРЕЖДЕНИЕ
Держите вентиляционные отверстия всегда свобод­ными. Всегда следите за хорошим притоком и оттоком воздуха!
4 Ввод в работу
4.1 Транспортировка устройства
Опасность травмы и повреждений в результате ненадле­жащей транспортировки!
u u u
4.2 Установка устройства
Опасность возгорания из-за влажности! Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замы­канию.
u
ОСТОРОЖНО
Перевозите устройство в упаковке. Перевозите устройство в стоячем положении. Не транспортируйте устройство в одиночку.
ПРЕДУПРЕЖДЕНИЕ
Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных поме­щениях и в зоне разбрызгивания воды.
ВНИМАНИЕ
Опасность повреждения под действием конденсата!
Не разрешается устанавливать данное устройство
u
непосредственно рядом с другими холодильниками или морозильниками.
Указание
При установке нескольких устройств рядом друг с другом оставляйте между ними расстояние 70 мм. При несоблю­дении этого расстояния между боковыми стенками устройств образуется конденсат.*
Fig. 6
*
При повреждении устройства немедленно — до
q
подключения — обратитесь к поставщику. Пол на месте установки должен быть горизонтальным и
q
ровным.
* Наличие в зависимости от модели и комплектации 7
Ввод в работу
Избегайте устанавливать устройство в зоне прямых
q
солнечных лучей, рядом с плитой, системой отопления и т. п. Оптимальное место установки — сухое и хорошо венти-
q
лируемое помещение. Устройство следует установить к стене вплотную
q
задней стенкой, а при использовании прилагаемых при поставке пристенных распорок (см. ниже) — ими. Устройство разрешается передвигать только в разгру-
q
женном состоянии. Основание устройства должно быть на одном уровне с
q
окружающей поверхностью. Не устанавливайте устройство без помощника.
q
Чем больше хладагента находится в устройстве, тем
q
больше должно быть помещение, в котором располо­жено это устройство. Если объём помещения небольшой, то при вытекании хладагента может образ­оваться горючая газо-воздушная смесь. На 8 г хлада­гента должно приходиться не менее 1 м3 помещения. Данные об используемом хладагенте приведены на заводской табличке внутри устройства.
Снимите защитную пленку с внешней стороны устрой-
u
ства.*
ВНИМАНИЕ
Опасность повреждения при использовании средств для ухода за нержавеющей сталью! На двери из нержавеющей стали и боковые стенки из нержавеющей стали нанесено высококачественное покрытие. Средства для ухода за нержавеющей сталью отрица-
С помощью любого вильча-
u
того ключа выведите устройство в устойчивое положение посредством регулируемых опор (A) и выровняйте его, используя уровень.
Если устройство Side-by-Side (S...) устанавливается вместе со вторым устройством (в качестве комбинации SBS, бок о бок):* действуйте согласно руководству по монтажу
u
комбинации Side-by-Side. (принадлежности SBS-моро­зильника или SBS-холодильника с морозильным отде­лением)*
Указание
Очистите устройство .
u
Если устройство установлено в очень влажном поме­щении, то на внешней его стороне может образоваться конденсат.
Всегда следите за хорошим притоком и оттоком воздуха
u
на месте установки.
4.3 Перевешивание двери
тельно действуют на это покрытие.
Протирайте поверхности дверей и боковых стенок
u
со специальным покрытием, а также дверцы и боковые стенки с лакокрасочным покрытием
только мягкой, чистой тряпкой. При сильном загряз­нении используйте небольшое количество воды или нейтрального чистящего средства. Также можно использовать микрофибровую салфетку.
Снимите защитную пленку с декоративных планок и
u
передних стенок выдвижных ящиков. Удалите все детали, защищавшие устройство при пере-
u
возке.
Распорки следует использовать, чтобы достичь деклари­рованного уровня энергопотребления, а также исключить появление конденсата при высокой влажности окру­жающей среды. В таком случае глубина устройства увели­чивается примерно на 15 мм. Без использования распорок устройство полностью работоспособно, однако потребляет немного больше электроэнергии.
Если к устройству прилагаются
u
пристенные распорки, их следует установить с обратной стороны устройства снизу слева и справа.
Упаковку утилизируйте надлежащим образом
u
(см. 4.4 Упаковку утилизируйте надлежащим образом) .
При необходимости, можно изменить направление откры­вания двери.
Убедитесь, что подготовлен следующий инструмент:
Torx® 25 (T25);
q
Torx® 15 (T15);
q
шлицевая отвертка;
q
Рожковый ключ SW10
q
водяной уровень
q
Прилагаемый гаечный ключ с насадкой к Т25
q
При необходимости аккумуляторный шуруповерт
q
При необходимости, стремянка
q
При необходимости для выполнения монтажных работ
q
привлечь второго человека.
Для устройств с амортизатором закрывания дверцы действуют разделы:*
Для устройств с амортизатором закрывания двери
q
Для всех устройств
q
Для устройств без амортизатора закрывания дверцы действуют разделы:*
Для устройств без амортизатора закрывания двери
q
Для всех устройств
q
ВНИМАНИЕ
Опасность повреждения под действием конденсата устройств, установленных "бок о бок"!* Некоторые устройства можно устанавливать в виде комби­нации "бок о бок" (два устройства рядом). Если Ваше устройство является устройством типа "бок о бок" (SBS):
Расположите комбинацию "бок о бок" (SBS) в соответ-
u
ствии с прилагаемым документом.
Если расположение устройств предварительно задано:
Не меняйте направление открывания дверей.
u
8 * Наличие в зависимости от модели и комплектации
Loading...
+ 18 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
