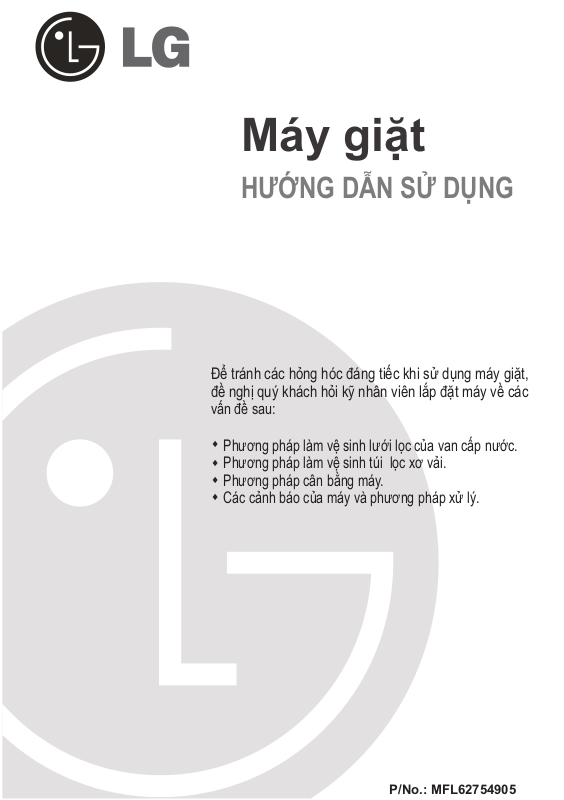

Máy giặt

HƯỚNG DẪN SỬ DỤNG

Để tránh các hỏng hóc đáng tiếc khi sử dụng máy giặt, đề nghị quý khách hỏi kỹ nhân viên lắp đặt máy về các vấn đề sau:

¨Phương pháp làm vệ sinh lưới lọc của van cấp nước. ¨Phương pháp làm vệ sinh túi lọc xơ vải.

¨Phương pháp cân bằng máy.

¨Các cảnh báo của máy và phương pháp xử lý.

P/No.: MFL62754905

GIỚI THIỆU SẢN PHẨM

Các bộ phận

NGĂN ĐỰNG BỘT GIẶT

NGĂN ĐỰNG CHẤT TẨY

BẢNG LỰA CHỌN

CHỨC NĂNG GIẶT

LỒNG GIẶT

NÚT KHỞI ĐỘNG / TẠM DỪNG Dùng để khởi động hay dừng máy tạm thời.

CHÂN MÁY CÓ THỂ

ĐIỀU CHỈNH ĐƯỢC Dùng để chỉnh cân bằng, giúp máy ổn định khi vận hành.

ĐƯỜNG ỐNG CẤP NƯỚC Đảm bảo nước không bị rò rỉ.

PHÍCH CẮM

Dây nguồn bị hỏng phải được thay thế bởi nhà sản xuất, nhân viên bảo hành hoặc người có trách nhiệm để tránh những nguy hiểm có thể xảy ra.

BỘ LỌC XƠ VẢI

Vệ sinh bộ lọc thường xuyên để tránh chất bẩn bám trên đồ giặt.

ĐƯỜNG ỐNG THOÁT NƯỚC

Phụ kiện

Ống cấp nước

Đường ống thoát nước

Tấm chống chuột (Tùy chọn)

ChóChúýý

* Các chi tiết có thể khác nhau tùy theo từng mô đen.

2

CẢNH BÁO CHÚ Ý

CHÚ Ý

1.Đây là loại máy giặt gia dụng, với đồ giặt có diện tích rộng như chăn, màn... sẽ có hiệu quả giặt không cao.

2.Để tăng hiệu quả giặt và tránh đồ giặt có thể lọt qua miệng lồng giặt gây kẹt, không nên cho quần áo vượt quá miệng lồng giặt, các đồ giặt nhỏ như quần áo lót, tất, găng tay nên cho xuống dưới cùng hoặc cho vào túi giặt.

CẢNH BÁO CHÚ Ý KHI LẮP ĐẶT

Không để máy chịu ảnh	Không để máy ở nơi	Không để máy gần
hưởng trực tiếp của thời tiết	ẩm ướt	nguồn nhiệt

CẢNH BÁO CHÚ Ý KHI SỬ DỤNG

Tình trạng tiếp xúc của phích cắm	Không cắm nhiều phích	Nên ngắt nguồn điện khi
với ổ cắm tốt, không lỏng lẻo	cắm trên cùng một ổ	máy giặt không sử dụng

CẢNH BÁO CHÚ Ý KHI SỬ DỤNG

O C 0 7

Không để máy tiếp xúc với các dung	Không đổ nước nóng	Khi máy giặt gặp sự cố, nó sẽ
môi hiđrô cácbon, các chất dễ cháy nổ	hơn 70°C vào máy giặt	thông báo trên bảng điều khiển

Biểu tượng cảnh báo chú ý.

Biểu tượng đề nghị tham khảo thêm.

3

HƯỚNG DẪN LẮP ĐẶT
Trước khi lắp đặt, các bạn
hãy xem kỹ các hướng dẫn
trong quyển sách này.
Trước tiên, bạn hãy tháo bỏ			Gài tấm chống chuột vào rãnh
đế xốp & tấm nhựa lót của máy.			dưới gầm máy từ phía sau.
			Giá kê giúp máy
			giặt ổn định hơn
			trong quá trình
			vận hành.
Tấm
chống chuột
Mấu gài
Các mấu gài ăn khớp	Lắp giá kê máy theo		Đặt máy giặt lên trên giá kê
hoàn toàn	hướng dẫn (nếu có)		(nếu có).
			Lớn hơn 15 cm
			Lớn hơn
			10 cm
			Lớn hơn
			10 cm
Bề mặt kê máy phải		Nếu điều kiện cho phép, nên kê
bằng phẳng, không
nghiêng dốc, không mấp mô,		mặt sau máy cách tường 1 khoảng
không cong võng.		đủ lớn để dễ dàng vệ sinh lưới lọc
		của van cấp nước theo định kỳ.
			Máy nhìn từ trên xuống
Xoay chân có thể
điều chỉnh để lấy cân
bằng cho máy giặt.
	4

HƯỚNG DẪN LẮP ĐẶT

LẮP ỐNG CẤP NƯỚC

1	Tách đầu nối dưới ra khỏi ống cấp	Đầu nối trên
	nước

Tách đầu nối dưới ra khỏi ống cấp nước bằng cách nhấn vào lẫy cài đồng thời kéo trục ép xuống dưới.

2	Gioăng cao su

Vít hãm

Đầu nối trên

Bộ lọc

Đầu nối dưới

Chú ý:

- Trong trường hợp đường kính vòi quá lớn hay vòi hình vuông, nới lỏng 4 vít hãm và tháo bỏ vòng đệm ra. Sau đó thực hiện Iại bước 1.

Đầu nối dưới

Lẫy cài

Ống cấp nước

Nới lỏng các vít hãm để nối đầu nối với vòi nước

Nới lỏng các vít hãm của đầu nối sao cho vòi nước được định vị vào giữa.

Vòng đệm

Gioăng cao su

Vít hãm

3 Vặn chặt đầu nối vào vòi nước

Đẩy đầu nối lên trên cho tới khi gioăng cao su tiếp xúc chặt với vòi nước. Sau đó vặn chặt 4 vít.

Đầu nối trên

Đầu nối trên

Bộ lọc

	4	Kết nối ống cấp nước với đầu
		nối dưới	Đầu nối dưới
	Nhấn Lẫy cài của Ống cấp nước
			Lẫy cài
	xuống rồi nối ống cấp nước vào Đầu
	nối dưới.

Ống cấp nước

5	Kiểm tra rò rỉ chỗ nối của vòi nước
	và đầu nối
	- Sau khi nối ống cấp nước, mở vòi để
	kiểm tra có rò rỉ nước hay không.
	- Nếu thấy rò nước phải khóa vòi nước
	lại và làm lại từ bước 1.
	- Nếu bạn bỏ qua một vài bước, sẽ có
	thể xảy ra rò nước.

(Chú ý : Áp lực nguồn nước cấp: 0.3 kgf/cm2~ 8 kgf/cm 2 )
