LG UU09WR Quick Setup Guide [it]

GUIDA RAPIDA

Traduzione delle istruzioni originali (R32)

Il presente documento costituisce la versione ridotta del manuale originale
disponibile sul sito www.lg.com.

CONDIZIONATORE
D'ARIA

www.lg.com

Prima di installare il prodotto, leggere completamente questo manuale di installazione.
L'installazione deve essere eseguita in conformità con le norme nazionali per le connessioni
solo da parte di personale autorizzato.
Dopo avere letto il manuale di installazione conservarlo in un luogo sicuro per usarlo in
futuro.

Copyright © 2016 - 2017 LG Electronics Inc. All Rights Reserved.

ITALIANO

DESIGNAZIONE MODELLO

UU24W U 4 2

Numero di serie

Interna / Esterna
Tipo di prodotto dettagliato

W : Unità esterne Invertitore
WR : Unità esterne Invertitore(R32)
WH : Unità esterne Invertitore COP elevato
WE : Unità esterne Invertitore Econo

Capacità nominale
ES) 9.000 Btu/h Classe ➝ '09'

24.000 Btu/h Classe ➝ '24'
Tipo

Tipo Modello
U : Modello universale

U : Unità esterne
T : Cassetta
V : Pavimento-soffitto

B : Condotto
Q : Consolle
P : Montaggio a
pavimento

Nome della struttura

FM

40 U3 2AH

Tipo modello

Nome struttura unità esterna

Numero di serie

H : Pompa di calore
Tipo di refrigerante

A : R410A
Capacità nominale

ES) 48.000 Btu/h Classe → '48'
Tipo modello

Sistema invertitore multiplo di tipo
Scatola distribuzione

MU4

M27

Tipo di refrigerante
M : R410A
R : R32

Capacità nominale
ES) 18.000 Btu/h Classe → '18'

Numero di serie
Nome struttura unità esterna

U4 2

Indica che questo è una unità esterna di
sistema multi con utilizzo R410A/R32
Es) MU3 : Connettività max. 3 unità interne
MU4 : Connettività max. 4 unità interne

2

DESIGNAZIONE MODELLO

ITALIANO

Informazioni prodotto

- Nome prodotto : condizionatore d'aria

- Nome modello :

Emissione rumore aereo

La pressione sonora ponderata emessa da
questo prodotto è inferiore a 70 dB.

** Il livello di rumore può variare a seconda del
sito.

Le cifre riportate sono livelli di emissione e non
sono necessariamente i livelli di sicurezza di
lavoro.

Mentre vi è una correlazione tra i livelli di
emissione e di esposizione, questo non può
essere utilizzato in modo affidabile per
determinare se sono necessarie ulteriori
precauzioni.

I fattori che influenzano il livello effettivo di
esposizione del personale comprendono le
caratteristiche della camera di lavoro e le altre
fonti di rumore, cioè il numero di apparecchiature
e altri processi adiacenti e il periodo di tempo in
cui un operatore è esposto al rumore. Inoltre, il
livello di esposizione consentito può variare da
paese a paese.

Tuttavia queste informazioni permetteranno
all'utente dell'apparecchiatura di effettuare una
migliore valutazione del pericolo e del rischio.

- Informazioni aggiuntive : il numero di serie si
riferisce al codice a barre presente sul
prodotto

- Pressione max consentita lato Alto : 4,2 MPa
/ Lato basso : 2,4 MPa

- Refrigerante : R32

IMPORTANTI ISTRUZIONI DI SICUREZZA

3

IMPORTANTI ISTRUZIONI DI SICUREZZA

Leggere attentamente le precauzioni
contenute nel presente manuale prima di
avviare il funzionamento dell'apparecchio.

Questo simbolo indica che il Manuale di
istruzioni dovrebbe essere letto con
attenzione.

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L’APPARECCHIO.

Applicare sempre le seguenti precauzioni per evitare situazioni pericolose e assicurare
una prestazione massima del vostro prodotto.

AVVERTENZA

!

Si può verificare un serio ferimento o la morte quando le istruzioni sono ignorate.

CAUTELA

!

Si può verificare un serio ferimento o danno del prodotto se le istruzioni sono ignorate.

AVVERTENZA

!

• L’installazione o le riparazioni eseguite da persone non qualificate possono provocare
pericoli all’utente e a terze persone.

• Il servizio d'installazione deve essere eseguito in conformità agli standard elettrici na­zionali ed esclusivamente da personale autorizzato.

• Le informazioni contenute nel manuale si riferiscono all’uso da parte di un tecnico di
servizio qualificato che abbia familiarità con le procedure di sicurezza e disponga di
utensili e strumenti di controllo adatti.

• Se non si leggono e non si applicano le istruzioni di questo manuale con precisione, si
possono provocare il malfunzionamento dell’apparecchio, danni alla proprietà, lesioni
personali e/o morte delle persone.

• Saranno rispettate le normative nazionali relative al gas.

• Questo dispositivo sarà fornito con un conduttore di alimentazione che risposta le nor­mative nazionali.

Questo elettrodomestico è pieno di
frigorigeno infiammabile (R32).

Questo simbolo indica che un tecnico
specializzato dovrebbe gestire
quest'attrezzatura facendo riferimento al
Manuale di installazione.

ITALIANO

Installazione

• Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare fusibili e
interruttori automatici di giusta tensione. Vi è il rischio di scosse elettriche o incendio.

• Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un
centro di assistenza autorizzato. Non smontare o tentare di riparare il prodotto da soli.
Vi è il rischio di scosse elettriche o incendio.

• Prevedere sempre la messa a terra per il prodotto secondo quanto indicato nello
schema elettrico. Non collegare il filo della messa a terra a tubi di gas o dell’acqua, al
parafulmine, o ai fili della messa a terra del telefono. Vi è il rischio di scosse elettriche
o incendio.

IMPORTANTI ISTRUZIONI DI SICUREZZA

4

• Installare il pannello e il coperchio della scatola di controllo in modo sicuro. Vi è il ri­schio di scosse elettriche o incendio dovuti a polvere, acqua, e così via.

• Utilizzare fusibili o interruttori automatici di giusta tensione. Vi è il rischio di scosse

ITALIANO

elettriche o incendio.

• Non modificare o prolungare il cavo di alimentazione. Se il cavo di alimentazione pre­senta graffi, spellature o altri segni di deterioramento, provvedere immediatamente
alla sostituzione. Vi è il rischio di scosse elettriche o incendio.

• Per l'installazione, la rimozione o la reinstallazione, rivolgersi sempre al rivenditore o a
un centro di assistenza autorizzato. C'è il rischio di scossa elettrica o incendio, esplo­sione o lesioni.

• Non installare il prodotto su supporti di installazione difettosi. Accertarsi che l’area di
installazione non sia soggetta a deterioramento nel tempo. In caso contrario, il pro­dotto potrebbe cadere.

• Non installare l’unità esterna su una base mobile o in posizioni in cui possa cadere. La
caduta dell'unità esterna può causare danni o infortuni, e in alcuni casi anche la morte.

• Nell'unità esterna, il condensatore moltiplicatore fornisce elettricità ad alta tensione ai
componenti elettrici. Prima di procedere con la riparazione, assicurarsi che il conden­satore sia completamente scarico. Un condensatore carico può causare scosse elettri­che.

• Quando si installa l'unità, utilizzare il kit di installazione fornito con il prodotto. In caso
contrario, l'unità potrebbe cadere e causare infortuni seri.

• I collegamenti delle unità interna ed esterna devono essere saldamente fissati e il
cavo deve essere disposto in modo corretto, in modo che non si verifichino pressioni
o torsioni del cavo prodotte dai terminali di collegamento. Collegamenti non corretti o
lenti possono causare la generazione di calore o un incendio.

• Smaltire in modo sicuro i materiali d’imballaggio, quali viti, chiodi, batterie, parti rotte e
così via, dopo l'installazione o l'assistenza, quindi strappare e gettare i sacchi di pla­stica dell'imballaggio. I bambini potrebbero giocarci e incorrere in lesioni.

• Controllare il refrigerante utilizzato. Leggere attentamente l'etichetta del prodotto.
L'uso di un refrigerante non corretto può impedire il normale funzionamento dell'u­nità.

• Non accendere l'interruttore o avviare l'alimentazione di corrente quando il pannello
anteriore, l'armadietto, la copertura superiore o il coperchio della scatola di controllo
sono aperti o rimossi. Sussistono i rischi di incendio, scosse elettriche, esplosione e
morte. .

• Utilizzare una pompa di aspirazione o un gas inerte (azoto) durante i test per le perdite
di refrigerante o lo spurgo dell'aria. Non comprimere aria o ossigeno e non utilizzare
gas infiammabili. Sussistono i rischi di incendio ed esplosione.

• L'apparecchio deve essere custodito in una stanza in cui non siano presenti fonti di
calore in continuo funzionamento (fonti di calore quali ad esempio: fiamme libere, un
apparecchio a gas o un riscaldatore elettrico in funzionamento)

IMPORTANTI ISTRUZIONI DI SICUREZZA

5

• Non utilizzare significa accelerare il processo di sbrinamento o la pulizia, processi di­versi da quelli raccomandati dal produttore.

• Non forare o bruciare il sistema di circolo del refrigerante.

ITALIANO

• Attenzione: i refrigeranti sono inodori.

• Mantenere libere le aperture di ventilazione

• L'apparecchio deve essere custodito in una stanza ben ventilata, nella quale ci sia lo
spazio necessario così come specificato per le operazioni.

• La canalizzazione del frigorigeno sarà protetta o richiusa per evitare danni.

• I connettori flessibili refrigeranti (come le linee di connessione tra l'unità interna e
quella esterna) che dovranno essere dislocati duranti le normali operazioni, dovranno
essere protetti da eventuali danni meccanici.

• Sarà effettuato un collegamento brasato, saldato o meccanico prima di aprire le val­vole che consentiranno al frigorigeno di fluire tra le varie parti del sistema di refrigera­zione.

• I collegamenti meccanici saranno accessibili per motivi di manutenzione.

Funzionamento

• In caso di allagamento del prodotto con acqua (riempimento di acqua o sommerso in
acqua), rivolgersi a un centro di assistenza autorizzato per la riparazione prima di utiliz­zare ancora il prodotto. Vi è il rischio di scosse elettriche o incendio.

• Utilizzare unicamente le parti elencate nella lista delle parti di assistenza. Non provare
a modificare l'apparecchio. L'uso di parti non appropriate può causare scosse elettri­che, un'eccessiva generazione di calore e anche un incendio.

• Non toccare, utilizzare o riparare il prodotto con le mani bagnate. Estrarre il cavo di ali­mentazione tenendolo per la testa della spina. Vi è il rischio di scosse elettriche o in­cendio.

• Non posizionare stufe o altre apparecchiature di riscaldamento vicino al cavo di ali­mentazione. Vi è il rischio di scosse elettriche e incendio.

• Evitare l’ingresso di acqua nelle parti elettriche. Installare il prodotto lontano da sor­genti d'acqua. Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.

• Non conservare, utilizzare o avvicinare gas infiammabili o combustibili in prossimità
del prodotto. Vi è il rischio di un incendio.

• Non utilizzare il prodotto in ambienti completamente chiusi per periodi prolungati. Ven­tilare regolarmente l'area. Può verificarsi una deficienza di ossigeno e quindi un peri­colo per la salute.

• Non aprire la griglia anteriore del prodotto durante il funzionamento (Non toccare il fil­tro elettrostatico, se l'unità ne è dotata). Esiste il rischio di lesioni fisiche, scossa elet­trica o avaria del prodotto.

• In caso di rumori, odori o fumo anomali provenienti dal prodotto, spegnere immediata­mente l’interruttore automatico e scollegare il cavo di alimentazione. Vi è il rischio di
scosse elettriche o incendio.

IMPORTANTI ISTRUZIONI DI SICUREZZA

6

• Ventilare il locale in cui si trova il prodotto di volta in volta quando viene utilizzato con
una stufa o un elemento riscaldante ecc. Può verificarsi una carenza di ossigeno dan-

ITALIANO

nosa per la salute.

• In caso di inutilizzo del prodotto per lunghi periodi, scollegare il cavo di alimentazione
e spegnere l’interruttore automatico. Vi è il rischio di guasti al prodotto o attivazione
accidentale.

• Assicurarsi che nessuno possa inciampare o cadere sull'unità esterna. Ciò potrebbe
provocare lesioni personali e danni al prodotto.

• Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funziona­mento. Vi è il rischio di scosse elettriche o incendio.

• Non appoggiare NULLA sul cavo di alimentazione. Vi è il rischio di scosse elettriche o
incendio.

• In caso di perdite di gas infiammabile, aprire la finestra per ventilare il locale prima di
azionare l'unità. Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il ri­schio di esplosioni o incendi.

• Accertarsi di ventilare sufficientemente quando il presente condizionatore d'aria e un
apparecchio di riscaldamento come una stufetta vengono utilizzati simultaneamente.
La ventilazione insufficiente può provocare incendi, lesioni gravi o avaria del prodotto.

• Pulizia periodica (più di una volta l'anno) della polvere o delle particelle di sale attac­cate allo scambiatore di calore utilizzando acqua.

• Lo smontaggio dell'unità, e il trattamento dell'olio di refrigerazione e delle eventuali
parti, sono operazioni che dovrebbero essere effettuate seguendo le normative locali
e nazionali.

CAUTELA

!

Installazione

• Il prodotto va sollevato e trasportato da due persone o più. Evitare lesioni personali.

• Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di
sale). Ciò può provocare corrosione del prodotto.

• Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro
della condensa. Un collegamento imperfetto può provocare perdite d'acqua.

• Mantenere il prodotto in piano durante l'installazione, Per evitare vibrazioni o rumore.

• Non installare il prodotto in un luogo in cui il rumore o l’aria calda provenienti dall’unità
esterna possano causare danni o disturbare i vicini. Ciò potrebbe causare problemi o
liti con i vicini.

• Controllare sempre che non vi siano perdite del gas (refrigerante) successivamente al­l'installazione o riparazione del prodotto. Livelli di refrigerante insufficienti possono
provocare guasti al prodotto.

• Chiunque si trovi a lavorare o a intervenire su un circuito refrigerante deve necessaria­mente essere in possesso di una certificazione in corso di validità emessa dall'autorità

IMPORTANTI ISTRUZIONI DI SICUREZZA

7

competente del settore, con il quale viene autorizzato a maneggiare i refrigeranti in
condizioni di sicurezza, in conformità alle norme specifiche del settore.

• Indossare sempre dispositivi di protezione adeguati (DPI) durante le operazioni di in-

ITALIANO

stallazione e manutenzione del prodotto.

Funzionamento

• Non utilizzare il prodotto per scopi speciali come la conservazione di alimenti, opere
d'arte, ecc.. Si tratta di un condizionatore d'aria non di un sistema di refrigerazione.
C'è il rischio di danni o perdita di proprietà.

• Non bloccare l’ingresso o l’uscita del flusso d’aria. In caso contrario, si potrebbero ve­rificare guasti al prodotto.

• Utilizzare un panno soffice per la pulizia. Non utilizzare detergenti aggressivi o spruz­zare con acqua, ecc.. Esiste il rischio di incendio, scossa elettrica o danno alle parti in
plastica del prodotto.

• Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria. Ri­schio di lesioni personali.

• Non calpestare o mettere oggetti sul prodotto. (unità esterne) Vi è il rischio di infortuni
alle persone e guasti al prodotto.

• Inserire sempre il filtro in modo stabile dopo la pulizia. Pulire il filtro almeno ogni 2 set­timane, o più spesso se necessario. Un filtro sporco riduce l'efficienza.

• Non introdurre le mani o altri oggetti nella bocca di ingresso o uscita dell’aria mentre
l'unità è in funzione. Ci sono componenti taglienti o in movimento che possono provo­care lesioni personali.

• Disimballare e installare il prodotto con attenzione. I bordi taglienti possono causare
infortuni.

• Se il gas refrigerante viene disperso durante la riparazione, non toccare lo stesso gas
che è stato disperso. Il gas refrigerante può provocare congelamento (bruciatura da
freddo).

• Non inclinare l'unità quando la si rimuove o la si disinstalla. L'acqua condensata al suo
interno potrebbe fuoriuscire.

• Non mischiare aria o gas diversi dal refrigerante specificato e utilizzato nel sistema. Se
nel sistema del refrigerante entra dell'aria, può verificarsi una pressione eccessiva,
causando danni all'apparecchiatura o infortuni.

• In caso di perdite di gas refrigerante durante l’installazione, aerare immediatamente
l'ambiente. Altrimenti esso può essere pericoloso per la vostra salute.

• Lo smontaggio dell'unità e il trattamento dell'olio refrigerante e di eventuali parti sono
operazioni da eseguirsi in conformità con le normative standard locali e nazionali.

• Sostituire sempre tutte le batterie del telecomando con batterie nuove dello stesso
tipo. Non mescolare batterie nuove e usate o batterie di tipo diverso. Vi è il rischio di
incendio o guasti al prodotto.

• Non ricaricare o smontare le batterie. Non gettare le batterie nel fuoco. Possono pro­vocare fiammate o esplodere.

IMPORTANTI ISTRUZIONI DI SICUREZZA

8

• In caso di contatto del liquido delle batterie con la pelle o gli indumenti, lavare accurata­mente con acqua pulita. Non utilizzare il telecomando se le batterie presentano delle perdite.

ITALIANO

Le sostanze chimiche delle batterie potrebbero causare scottature o altri rischi per la salute.

• Se si ingerisce il fluido della batteria fuoriuscito da una perdita, sciacquare a fondo il cavo
orale quindi consultare un medico. In mancanza di ciò posso verificarsi complicazioni gravi
per la salute.

• Non lasciare il condizionatore in funzione a lungo in condizioni di umidità estrema e con una
finestra o una porta aperta. L’umidità potrebbe condensarsi e bagnare o danneggiare i mo­bili.

• Non esporre direttamente la pelle, i bambini o piante al flusso di aria fredda o calda. Ciò po­trebbe causare danni alla salute.

• Non bere acqua fuoriuscita dal prodotto. Ciò può causare gravi danni alla salute.

• Utilizzare una scala salda per pulire, riparare o eseguire operazioni di manutenzione al pro­dotto quando questo è installato in alto. Fare attenzione a non procurarsi lesioni personali.

• L'apparecchio deve essere custodito in un luogo in cui sia possibile impedire il verificarsi di
danni meccanici.

• Le operazioni di manutenzione devono essere fatte esclusivamente seguendo le indicazioni
del produttore delle attrezzature. La manutenzione e la riparazione che richiedono l'assi­stenza di personale tecnico abilitato devono avvenire sotto la supervisione di personale com­petente nell'uso di refrigeranti infiammabili.

• L'installazione delle tubature deve essere tenuta al minimo.

• Quando i collegamenti meccanici vengono riutilizzati all’interno, le parti di tenuta dovranno
essere rinnovate.

• Se vengono riutilizzati dei giunti svasati negli ambienti interni, la parte svasata dovrà essere
ricostruita.

Conformemente alla norma IEC 660335-1

• Questo elettrodomestico non è previsto per l’uso da parte di persone (inclusi i bambini) con
ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza
salvo che essi siano controllati con supervisione e istruzione riguardo l’uso dell’elettrodome­stico da parte di persona responsabile della loro sicurezza. E’ consigliabile vigilare sui bam­bini affinché essi non giochino con l’elettrodomestico.

Conformemente alla norma EN 660335-1

• Il presente apparecchio può essere utilizzato da bambini di età minima di 8 anni e persone
con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza
qualora venga loro fornita supervisione o le istruzioni concernenti l'uso dell'apparecchiatura
in modo sicuro e comprendano i pericoli coinvolti. I bambini non devono giocare con l'appa­recchiatura. La pulizia e la manutenzione dell'utente non devono essere effettuate da bam­bini non sorvegliati.

LUOGHI D'INSTALLAZIONE

LUOGHI D'INSTALLAZIONE

9

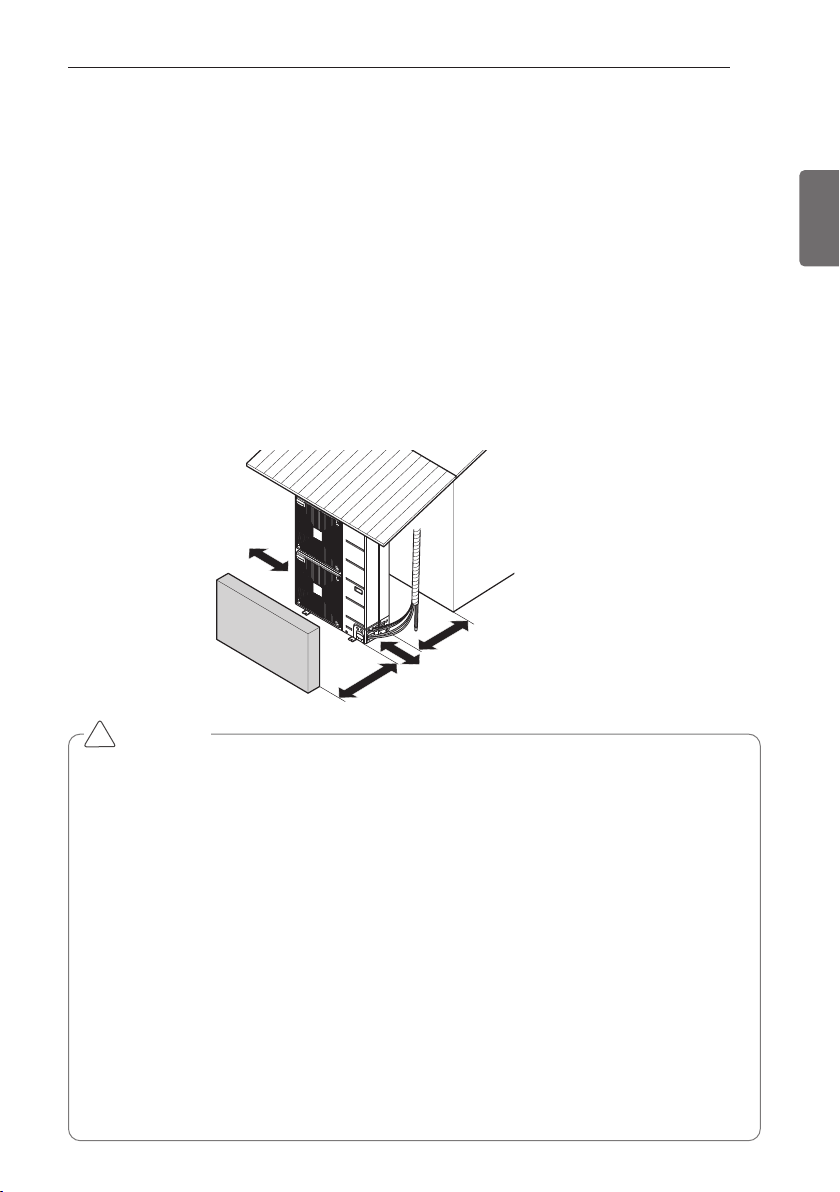

- Se si costruisce un riparo al di sopra dell'unità per proteggerla dalla luce diretta del sole o dalla pioggia, ac­certarsi che l'irraggiamento del calore del condensatore non venga limitato.

- Accertarsi di provvedere gli spazi indicati dalle frecce intorno a parte anteriore, posteriore e lati dell'unità.

- Non collocare animali e piante nel percorso dell'aria calda.

- Tener presente il peso del condizionatore d'aria e selezionare un luogo in cui rumore e vibrazioni siano ri­dotti al minimo.

- Selezionare un luogo in cui aria calda e rumore del condizionatore d'aria non disturbino i vicini.

- Un luogo che possa sopportare adeguatamente il peso e le vibrazioni dell'unità esterna e in cui sia possibile
l'installazione in piano.

- Un luogo al riparo dall'esposizione diretta a neve o pioggia

- Un luogo al riparo da nevicate e sgocciolamento

- Un luogo in cui la pavimentazione o la base d'appoggio sia robusta evitando le parti vecchie dell'edificio o
con notevole accumulo di neve

ITALIANO

Tettoia

Più di
300mm

Recinzioni

CAUTELA

!

o ostacoli

Più di 700mm

Più di
300mm

Più di 600mm

(unità: mm)

Fare molta attenzione durante il trasporto del prodotto.

• Non utilizzate una sola persona per il trasporto dell’unità se pesa più di 20 kg.

• I nastri di PP sono usati per imballare alcuni prodotti. Non usare come mezzi di tra­sporto in quanto essi sono pericolosi.

• Non toccare le alette dello scambiatore di calore a mani nude. Potrebbero provocare
tagli nelle mani.

• Strappare il sacco di imballaggio di plastica e smaltirlo per evitare che i bambini pos­sano giocare con esso. Altrimenti il sacco di plastica può soffocare i bambini e provo­carne la morte.

• Quando si trasporta l’unità esterna, accertarsi che sia sostenuta in 4 punti. Il trasporto
con un sollevamento su 3 punti non garantisce la stabilità e l’unità potrebbe cadere.

• Utilizzare 2 cinghie lunghe almeno 8 metri.

• In aggiunta, per evitare danni, posizionare tessuti o assi nei punti in cui la custodia
entra in contatto con le cinghie.

• Assicurarsi di sollevare l’unità dal centro di gravità.

LUOGHI D'INSTALLAZIONE

10

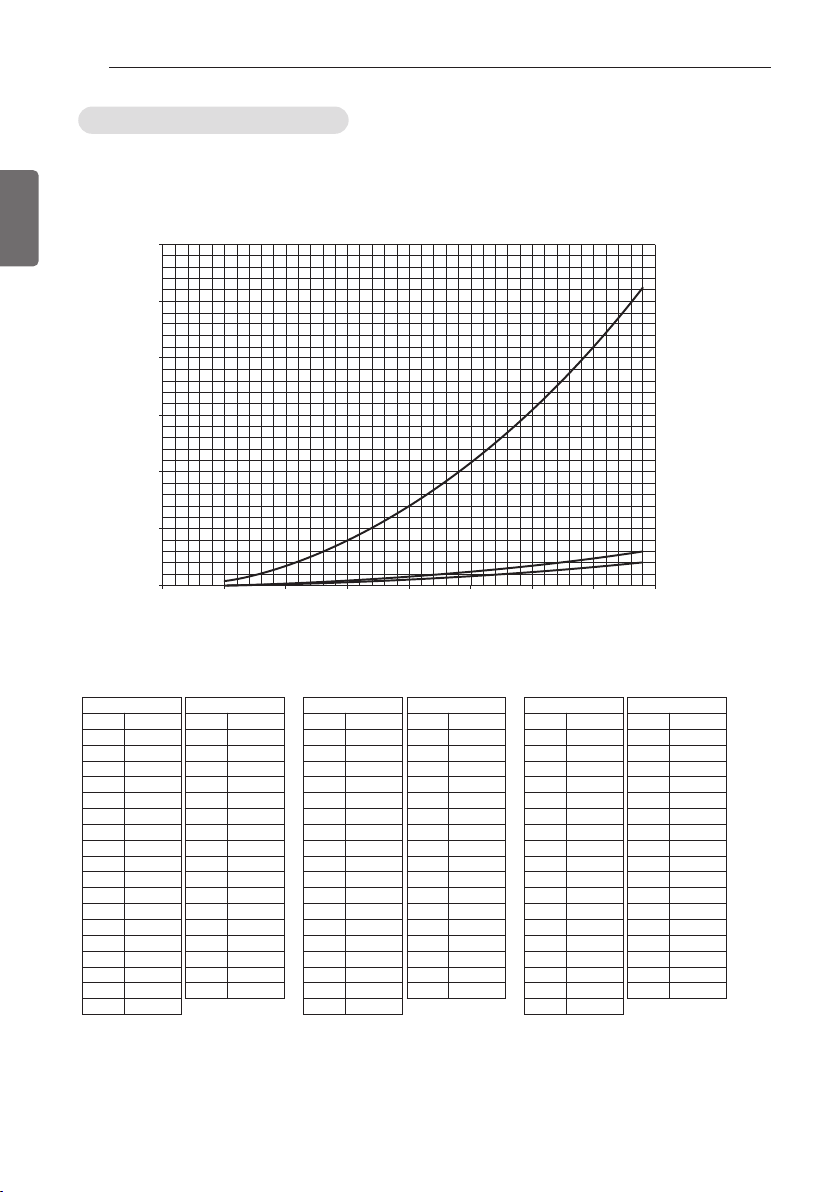

Area del pavimento minima

- L'apparecchio deve essere installato, custodito e messo in funzione in una stanza nella quale la super-

ITALIANO

ficie del pavimento sia superiore all'area minima.

- Utilizzate il grafico della tabella per determinare l'area minima.

Amin (m2)

600

500

400

300

200

100

0

0 1.224 2 3 4 5 6 7 8

- m : Quantitativo totale di frigorigeno nel sistema

- Quantitativo totale di frigorigeno: ricarica di frigorigeno da fabbrica + quantitativo di frigorigeno addizionale

- Amin : area minima per l’installazione

A pavimento

m (kg) Amin (m

< 1.224

1.224 12.9

1.4 16.82

1.6 21.97

1.8 27.80
2 34.32

2.2 41.53

2.4 49.42

2.6 58.00

2.8 67.27
3 77.22

3.2 87.86

3.4 99.19

3.6 111.20

3.8 123.90
4 137.29

4.2 151.36

4.4 166.12

2

)

-

A pavimento

m (kg) Amin (m

4.6 181.56

4.8 197.70
5 214.51

5.2 232.02

5.4 250.21

5.6 269.09

5.8 288.65
6 308.90

6.2 329.84

6.4 351.46

6.6 373.77

6.8 396.76
7 420.45

7.2 444.81

7.4 469.87

7.6 495.61

7.8 522.04

2

)

A muro

m (kg) Amin (m

< 1.224

1.224 1.43

1.4 1.87

1.6 2.44

1.8 3.09
2 3.81

2.2 4.61

2.4 5.49

2.6 6.44

2.8 7.47
3 8.58

3.2 9.76

3.4 11.02

3.6 12.36

3.8 13.77
4 15.25

4.2 16.82

4.4 18.46

2

)

-

A muro

m (kg) Amin (m

4.6 20.17

4.8 21.97
5 23.83

5.2 25.78

5.4 27.80

5.6 29.90

5.8 32.07
6 34.32

6.2 36.65

6.4 39.05

6.6 41.53

6.8 44.08
7 46.72

7.2 49.42

7.4 52.21

7.6 55.07

7.8 58.00

2

)

A soffitto

m (kg) Amin (m

< 1.224

1.224 0.956

1.4 1.25

1.6 1.63

1.8 2.07
2 2.55

2.2 3.09

2.4 3.68

2.6 4.31

2.8 5.00
3 5.74

3.2 6.54

3.4 7.38

3.6 8.27

3.8 9.22
4 10.21

4.2 11.26

4.4 12.36

2

)

-

A pavimento

A muro
A soffitto

m (kg)

A soffitto

m (kg) Amin (m

4.6 13.50

4.8 14.70
5 15.96

5.2 17.26

5.4 18.61

5.6 20.01

5.8 21.47
6 22.98

6.2 24.53

6.4 26.14

6.6 27.80

6.8 29.51
7 31.27

7.2 33.09

7.4 34.95

7.6 36.86

7.8 38.83

2

)

CABLAGGI ELETTRICI

CABLAGGI ELETTRICI

11

Cautela

- Seguire la normativa della vostra organizzazione
governativa per lo standard tecnico correlato
all’apparecchiatura elettrica, il regolamento di
cablaggio e la guida per ciascuna società di
fornitura elettrica.

AVVERTENZA

!

Il lavoro elettrico deve essere eseguito
da ingegneri elettrici autorizzati usando

!

Verificare di collegare l’unità esterna
alla terra.
Non collegare la linea di terra ai tubi del
gas, dell’acqua, a parafulmini o linee te­lefoniche.
Se la messa a terra non è completa, si
possono verificare shock elettrici.

circuiti speciali seguendo le normative e
questo manuale di installazione.
Se il circuito di alimentazione presenta
una mancanza di capacità o in caso di la­vorazione non adeguata, c’è il rischio di
shock elettrici e incendi.

Eseguire il lavoro di cablaggio elettrico
conformemente alle connessioni di cablaggio
elettrico.

- Tutto il cablaggio deve essere conforme alle
normative locali.

- Selezionare una sorgente di alimentazione in
grado di fornire la corrente richiesta dal
condizionatore d'aria.

- Utilizzare un ELCB riconosciuto (interruttore
automatico) tra la sorgente di alimentazione e
l'unità. Occorre inserire un dispositivo di
scollegamento per scollegare adeguatamente
tutte le linee di alimentazione.

- Modello di interruttore raccomandato
esclusivamente dal personale autorizzato

Sorgente di
alimentazione principale

Interna

ELCB

Scatola di
commutazione

Esterna

• Fare riferimento al PDB relative alle caratteristi­che elettriche dettagliate

• Collegare singolarmente i fili ai terminali situati
sulla scheda di controllo secondo il collegamento
all’unità esterna.

• Verificare i colori dei fili dell'unità esterna e i n.
terminali. I n. e i colori devono essere rispettiva­mente gli stessi dell'unità interna

• Quando la linea di collegamento tra l'unità in­terna e l'unità esterna è superiore a 40m, colle­gare la linea di telecomunicazione e di
alimentazione separatamente.

• Se il cavo di alimentazione è danneggiato,
dev'essere sostituito con un cavo o un assem­blaggio speciale disponibile presso il produttore
o il tecnico di assistenza.

• La linea di alimentazione delle apparecchiature
dev'essere rivestita in policloroprene.
(codice di designazione 60245 IEC 57)

Sezione trasversale minima dei conduttori

Corrente nominale dell'appa-

> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40

CAUTELA

recchiatura A

≤ 6
> 6 and ≤ 10
> 6 and ≤ 10

Sezione trasversale

nominale mm

2

0.75

1.0

1.5

2.5
4
6

ITALIANO

ITALIANO

12
