LG UJ30R Quick Setup Guide [it]

GUIDA RAPIDA

CONDIZIONATORE
D'ARIA

ITALIANO

Prima di installare il prodotto, leggere completamente questo manuale
di installazione.
L'installazione deve essere eseguita in conformità con le norme
nazionali per le connessioni solo da parte di personale autorizzato.
Dopo avere letto il manuale di installazione conservarlo in un luogo
sicuro per usarlo in futuro.

Traduzione delle istruzioni originali

Il presente documento costituisce la versione ridotta del manuale originale
disponibile sul sito www.lg.com.

www.lg.com

Copyright © 2016 - 2019 LG Electronics Inc. All Rights Reserved.

DESIGNAZIONE MODELLO

- Informazioni aggiuntive : il numero di serie si
riferisce al codice a barre presente sul
prodotto

- Pressione max consentita
Lato Alto : 4.2 MPa / 4.32 MPa
(Può essere diverso per modello)
Lato basso : 2.4 MPa

2

DESIGNAZIONE MODELLO

ITALIANO

Informazioni prodotto

- Nome prodotto : condizionatore d'aria

- Nome modello :

SQSC N B 015

- Refrigerante : R32 / R410A

Numero di serie

Nome della struttura

Unità interna / Unità esterne

N : Unità interna
U : Unità esterna

Tipo di prodotto dettagliato per
modelli serie U- / C

L : Bassa statica
H : COP elevato
E : Econo
R : Refrigerante R410A/R32
PC : Prodotto specializzato di
canale

Capacità nominale

Es) 7 000 Btu/h Classe → '07',
18 000 Btu/h Classe → '18'

Tipo prodotto

T : Cassetta per soffitto
B, M : Condotto per soffitto a scomparsa
L : Condotto per soffitto a scomparsa
(Bassa statica)
V : Sospensione a soffitto e pavimento
A : ARTCOOL
J : Montaggio a parete

Tipo di unità esterna collegabile

M : Unità interne esclusivamente per

U : Unità interne esclusivamente per

C : Unità interne comuni per CAC

sistemi Multi

sistemi A Single

Multiplo e Singolo

Emissione rumore aereo

La pressione sonora ponderata emessa da
questo prodotto è inferiore a 70 dB.

** Il livello di rumore può variare a seconda del
sito.

Le cifre riportate sono livelli di emissione e non
sono necessariamente i livelli di sicurezza di
lavoro.

Mentre vi è una correlazione tra i livelli di
emissione e di esposizione, questo non può
essere utilizzato in modo affidabile per
determinare se sono necessarie ulteriori
precauzioni.

I fattori che influenzano il livello effettivo di
esposizione del personale comprendono le
caratteristiche della camera di lavoro e le altre
fonti di rumore, cioè il numero di apparecchiature
e altri processi adiacenti e il periodo di tempo in
cui un operatore è esposto al rumore. Inoltre, il
livello di esposizione consentito può variare da
paese a paese.

Tuttavia queste informazioni permetteranno
all'utente dell'apparecchiatura di effettuare una
migliore valutazione del pericolo e del rischio.

Limitazione della concentrazione (per R410A)

La concentrazione limite indica la concentrazione
di gas Freon limite entro la quale è possibile
intervenire per evitare lesioni in caso di perdita di
refrigerante nell’aria. Per facilitare il calcolo, la
concentrazione limite è indicata in kg/m3(Peso
del gas freon per volume aria dell’unità).

Limitazione della concentrazione: 0.44 kg/m

3

(R410A)

n

Calcolare la concentrazione di refrigerante

Concentrazione

di refrigerante

(kg/m3)

Quantità totale di refrigerante
immesso nell’impianto (kg)

=

Volume della stanza più piccola in
cui è installata l’unità (m3)

IMPORTANTI ISTRUZIONI DI SICUREZZA

3

IMPORTANTI ISTRUZIONI DI SICUREZZA

I seguenti simboli possono essere visualizzati sulle unità interna ed esterna.

Leggere attentamente le precauzioni contenute nel
presente manuale prima di avviare il funzionamento
dell'apparecchio.

Questo simbolo indica che il Manuale di istruzioni
dovrebbe essere letto con attenzione.

Questo elettrodomestico è pieno di frigorigeno
infiammabile (R32).

Questo simbolo indica che un tecnico specializzato
dovrebbe gestire quest'attrezzatura facendo
riferimento al Manuale di installazione.

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L’APPARECCHIO.

Applicare sempre le seguenti precauzioni per evitare situazioni pericolose e assicurare una
prestazione massima del vostro prodotto.

AVVERTENZA

!

Si può verificare un serio ferimento o la morte quando le istruzioni sono ignorate.

CAUTELA

!

Si può verificare un serio ferimento o danno del prodotto se le istruzioni sono ignorate.

AVVERTENZA

!

• L’installazione o le riparazioni eseguite da persone non qualificate possono provocare
pericoli all’utente e a terze persone.

• Il servizio d'installazione deve essere eseguito in conformità agli standard elettrici nazionali
ed esclusivamente da personale autorizzato.

• Le informazioni contenute nel manuale si riferiscono all’uso da parte di un tecnico di
servizio qualificato che abbia familiarità con le procedure di sicurezza e disponga di utensili
e strumenti di controllo adatti.

• Se non si leggono e non si applicano le istruzioni di questo manuale con precisione, si
possono provocare il malfunzionamento dell’apparecchio, danni alla proprietà, lesioni
personali e/o morte delle persone.

• I condotti collegati a un elettrodomestico non conterranno una fonte di innesco. (per R32)

• Questo dispositivo sarà fornito con un conduttore di alimentazione che risposta le
normative nazionali.

• Saranno rispettate le normative nazionali relative al gas.

•

Chiunque si trovi a lavorare o a intervenire su un circuito refrigerante deve necessariamente
essere in possesso di una certificazione in corso di validità emessa dall'autorità competente del
settore, con il quale viene autorizzato a maneggiare i refrigeranti in condizioni di sicurezza, in
conformità alle norme specifiche del settore. (per R32)

• Le operazioni di manutenzione devono essere fatte esclusivamente seguendo le indicazioni
del produttore delle attrezzature. La manutenzione e la riparazione che richiedono
l'assistenza di personale tecnico abilitato devono avvenire sotto la supervisione di
personale competente nell'uso di refrigeranti infiammabili. (per R32)

Installazione

• Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare fusibili e

ITALIANO

IMPORTANTI ISTRUZIONI DI SICUREZZA

4

interruttori automatici di giusta tensione. Vi è il rischio di scosse elettriche o incendio.

• Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro

ITALIANO

di assistenza autorizzato. Non smontare o tentare di riparare il prodotto da soli. Vi è il
rischio di scosse elettriche o incendio.

• Prevedere sempre la messa a terra per il prodotto secondo quanto indicato nello schema
elettrico. Non collegare il filo della messa a terra a tubi di gas o dell’acqua, al parafulmine, o
ai fili della messa a terra del telefono. Vi è il rischio di scosse elettriche o incendio.

• Installare il pannello e il coperchio della scatola di controllo in modo sicuro. Vi è il rischio di
scosse elettriche o incendio dovuti a polvere, acqua, e così via.

• Utilizzare fusibili o interruttori automatici di giusta tensione. Vi è il rischio di scosse
elettriche o incendio.

• Non modificare o prolungare il cavo di alimentazione. Se il cavo di alimentazione presenta
graffi, spellature o altri segni di deterioramento, provvedere immediatamente alla
sostituzione. Vi è il rischio di scosse elettriche o incendio.

• Per l'installazione, la rimozione o la reinstallazione, rivolgersi sempre al rivenditore o a un
centro di assistenza autorizzato. C'è il rischio di scossa elettrica o incendio, esplosione o
lesioni.

• Non installare il prodotto su supporti di installazione difettosi. Accertarsi che l’area di
installazione non sia soggetta a deterioramento nel tempo. In caso contrario, il prodotto
potrebbe cadere.

• Non installare l’unità esterna su una base mobile o in posizioni in cui possa cadere. La
caduta dell'unità esterna può causare danni o infortuni, e in alcuni casi anche la morte.

• Nell'unità esterna, il condensatore moltiplicatore fornisce elettricità ad alta tensione ai
componenti elettrici. Prima di procedere con la riparazione, assicurarsi che il condensatore
sia completamente scarico. Un condensatore carico può causare scosse elettriche.

• Quando si installa l'unità, utilizzare il kit di installazione fornito con il prodotto. In caso
contrario, l'unità potrebbe cadere e causare infortuni seri.

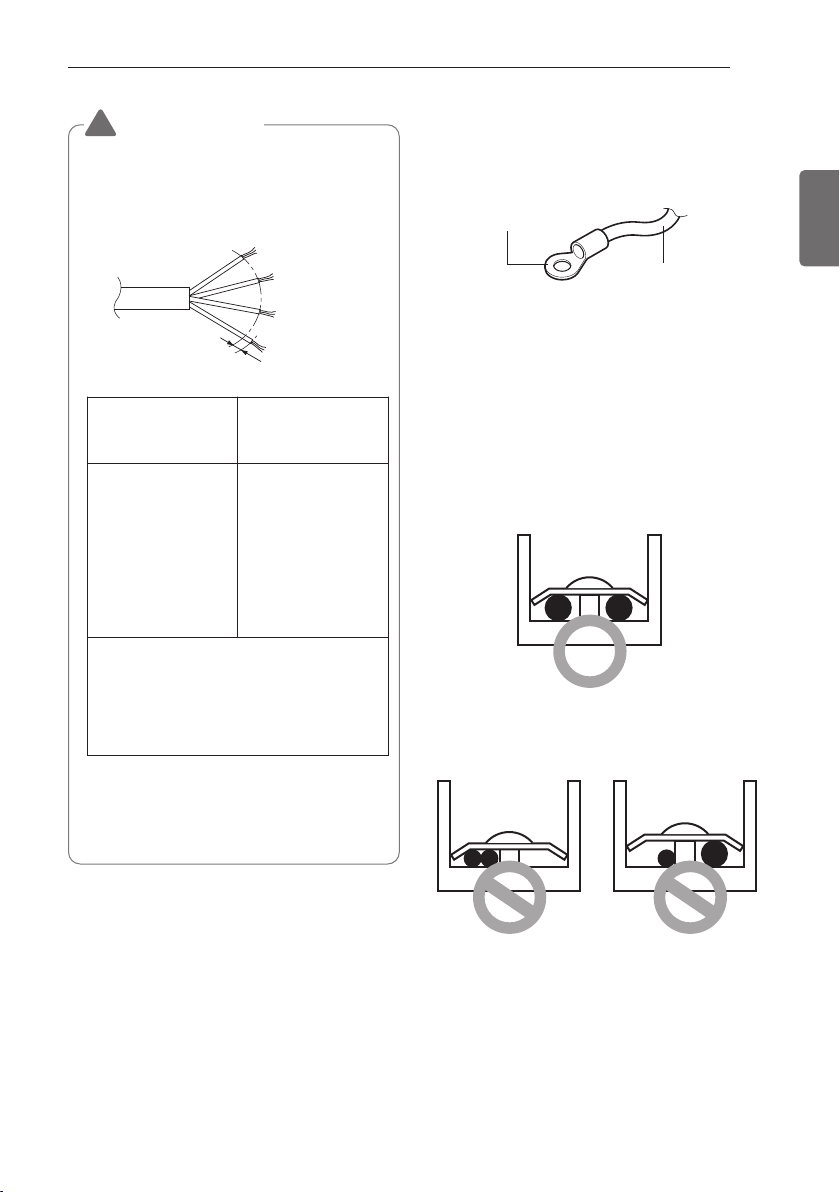

• I collegamenti delle unità interna ed esterna devono essere saldamente fissati e il cavo
deve essere disposto in modo corretto, in modo che non si verifichino pressioni o torsioni
del cavo prodotte dai terminali di collegamento. Collegamenti non corretti o lenti possono
causare la generazione di calore o un incendio.

• Smaltire in modo sicuro i materiali d’imballaggio, quali viti, chiodi, batterie, parti rotte e così
via, dopo l'installazione o l'assistenza, quindi strappare e gettare i sacchi di plastica
dell'imballaggio. I bambini potrebbero giocarci e incorrere in lesioni.

• Controllare il refrigerante utilizzato. Leggere attentamente l'etichetta del prodotto. L'uso di
un refrigerante non corretto può impedire il normale funzionamento dell'unità.

• L'apparecchio deve essere custodito in una stanza in cui non siano presenti fonti di calore
in continuo funzionamento (fonti di calore quali ad esempio: fiamme libere, un apparecchio
a gas o un riscaldatore elettrico in funzionamento)

• Mantenere libere le aperture di ventilazione

IMPORTANTI ISTRUZIONI DI SICUREZZA

5

• L'apparecchio deve essere custodito in una stanza ben ventilata, nella quale ci sia lo spazio
necessario così come specificato per le operazioni. (per R32)

• Per l'installazione del prodotto, contattare sempre il centro assistenza o un'agenzia di

ITALIANO

tecnici specializzati.

- Si rischierebbero altrimenti incendi, scosse elettriche, esplosioni o lesioni.

• I collegamenti meccanici saranno accessibili per motivi di manutenzione.

• Il dispositivo sarà disconnesso dalla propria fonte di alimentazione durante le operazioni di
manutenzione e sostituzione delle parti.

Funzionamento

• In caso di allagamento del prodotto con acqua (riempimento di acqua o sommerso in
acqua), rivolgersi a un centro di assistenza autorizzato per la riparazione prima di utilizzare
ancora il prodotto. Vi è il rischio di scosse elettriche o incendio.

• Utilizzare unicamente le parti elencate nella lista delle parti di assistenza. Non provare a
modificare l'apparecchio. L'uso di parti non appropriate può causare scosse elettriche,
un'eccessiva generazione di calore e anche un incendio.

• Non toccare, utilizzare o riparare il prodotto con le mani bagnate. Estrarre il cavo di
alimentazione tenendolo per la testa della spina. Vi è il rischio di scosse elettriche o
incendio.

• Non posizionare stufe o altre apparecchiature di riscaldamento vicino al cavo di
alimentazione. Vi è il rischio di scosse elettriche e incendio.

• Evitare l’ingresso di acqua nelle parti elettriche. Installare il prodotto lontano da sorgenti
d'acqua. Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.

• Non conservare, utilizzare o avvicinare gas infiammabili o combustibili in prossimità del
prodotto. Vi è il rischio di un incendio.

• Non utilizzare il prodotto in ambienti completamente chiusi per periodi prolungati. Ventilare
regolarmente l'area. Può verificarsi una deficienza di ossigeno e quindi un pericolo per la
salute.

• Non aprire la griglia anteriore del prodotto durante il funzionamento (Non toccare il filtro
elettrostatico, se l'unità ne è dotata). Esiste il rischio di lesioni fisiche, scossa elettrica o
avaria del prodotto.

• In caso di rumori, odori o fumo anomali provenienti dal prodotto, spegnere
immediatamente l’interruttore automatico e scollegare il cavo di alimentazione. Vi è il
rischio di scosse elettriche o incendio.

• Ventilare il locale in cui si trova il prodotto di volta in volta quando viene utilizzato con una
stufa o un elemento riscaldante ecc. Può verificarsi una carenza di ossigeno dannosa per la
salute.

• Non toccare il tubo del refrigerante e la tubatura dell'acqua o altre parti interne mentre
l'unità è in funzione o immediatamente dopo l'operazione. Rischio di ustioni o
congelamento.

• Non salire sull’unità interna/esterna e non posare oggetti su di essa. Questo potrebbe

IMPORTANTI ISTRUZIONI DI SICUREZZA

6

causare infortuni dovuti a scivolamenti o caduta dell’unità.

• In caso di inutilizzo del prodotto per lunghi periodi, scollegare il cavo di alimentazione e

ITALIANO

spegnere l’interruttore automatico. Vi è il rischio di guasti al prodotto o attivazione
accidentale.

• Assicurarsi che nessuno possa inciampare o cadere sull'unità esterna. Ciò potrebbe
provocare lesioni personali e danni al prodotto.

• Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funzionamento. Vi
è il rischio di scosse elettriche o incendio.

• Non appoggiare nulla sul cavo di alimentazione. Vi è il rischio di scosse elettriche o
incendio.

• In caso di perdite di gas infiammabile, aprire la finestra per ventilare il locale prima di
azionare l'unità. Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il rischio
di esplosioni o incendi.

• Accertarsi di ventilare sufficientemente quando il presente condizionatore d'aria e un
apparecchio di riscaldamento come una stufetta vengono utilizzati simultaneamente. La
ventilazione insufficiente può provocare incendi, lesioni gravi o avaria del prodotto.

• Pulizia periodica (più di una volta l'anno) della polvere o delle particelle di sale attaccate allo
scambiatore di calore utilizzando acqua.

• Non utilizzare significa accelerare il processo di sbrinamento o la pulizia, processi diversi da
quelli raccomandati dal produttore.

• Non forare o bruciare il sistema di circolo del refrigerante.

• Attenzione: i refrigeranti sono inodori.

• Quando i collegamenti meccanici vengono riutilizzati all’interno, le parti di tenuta dovranno
essere rinnovate. (per R32)

• Se vengono riutilizzati dei giunti svasati negli ambienti interni, la parte svasata dovrà essere
ricostruita. (per R32)

CAUTELA

!

Installazione

• Il prodotto va sollevato e trasportato da due persone o più. Evitare lesioni personali.

• Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale).
Ciò può provocare corrosione del prodotto.

• Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro della
condensa. Un collegamento imperfetto può provocare perdite d'acqua.

• Mantenere il prodotto in piano durante l'installazione, Per evitare vibrazioni o rumore.

• Non installare il prodotto in un luogo in cui il rumore o l’aria calda provenienti dall’unità
esterna possano causare danni o disturbare i vicini. Ciò potrebbe causare problemi o liti con
i vicini.

• Controllare sempre che non vi siano perdite del gas (refrigerante) successivamente
all'installazione o riparazione del prodotto. Livelli di refrigerante insufficienti possono
provocare guasti al prodotto.
