Caraterísticas do PDP

São várias as características positivas apresentadas por um televisor de plasma, tais como:

- Possibilidade de construção de telas com grandes áreas visuais, sendo que o tamanho mais popular hoje em dia é o
de 42 polegadas, chegando até a mais de 100 polegadas, a LG possui na Coréia o modelo de 102 polegadas. No Brasil pode­se encontrar para compra o modelo MW71PY10 de 71 polegadas. Comparado a outros produtos como o televisor de CRT ou
LCD, o televisor de plasma é o que leva a maior vantagem quando se pensa em tamanho de tela. Existe ainda os televisores
de projeção que podem apresentar telas de 60 polegadas, mas perdem luminosidade a medida que aumenta o tamanho da
tela, o que não ocorre com os televisores de plasma. As tecnologias mais comuns de televisores de projeção hoje em dia são;
de cinescópio, de LCD, DLP e LCoS.

- Espessuras muito reduzidas. Apesar de não ser uma característica exclusiva dos televisores de plasma, quando aliado à
característica de possuir grandes telas, o televisor de plasma fica extremamente atraente, por possibilitar sua instalação em
paredes tal qual um quadro artístico. O espaço utilizado por produtos hoje em dia é muito valorizado, e se comparado aos
televisores de cinescópio o plasma chega a ter facilmente a décima parte da espessura de um televisor convencional.

- Peso proporcionalmente menor. Comparando os maiores televisores de cinescópio com os menores de plasma é que se
persebe o quanto um televisor de plasma é mais leve que um CRT convencional. Um televisor de 38 polegadas pode chegar a
ter mais de 100 kg, já um de 42 polegadas de plasma possui em torno de 40 Kg.

- Elevado ângulo de visão. Devido à técnogia empregada nos telesores de plasma, é possível obter um excelente ângulo
de visão para estes televisores, como as céluas de fósforo estão muito próximas da parte externa da tela, o ângulo de visão é
benefiado para os televisores de plasma.

Great Company Great People

Caraterísticas do PDP

- Uniformidade de Tela. Para os televisores de plasma não existe deflexão de feixe, o que resulta em uma imagem muito

mais uniforme, sem problemas de linearidade.
Uma imagem digital é formada por milhões de pontos que são os elementos de imagem conhecidos como pixel, ao se
visualizar esta imagem estamos vendo na realidades milhares de pequenos pontos luninosos que juntos fazem o efeito de
imagem.
Não sofre inluência de campo magnético. Existe ao redor de nosso planeta um campo magnétigo natural, o mesmo que
orienta as bússolas, que pode causar varições mínimas em televisores de cinescópio, este campo magnético da terra interage
com o campo das bobinas de deflexão dos televisores convencionais causando pequenas deformações, assim como qualquer
outro campo magnético, seja ele proveniente de alto falantes ou qualquer outra fonte, pode causar distorções maiores ou
efeitos que causam manchas na tela do cinescópio. Nos televisores de plasma cada ponto acende individualmente

-Como qualquer produto do mercado, os televisores de plasma também possuem características que não superam outras
tecnologias existentes, sendo consideradas como pontos fracos da tecnologia. Para o plasma algumas destas características
são:
Consumo elevado. Os televisores de plasma de forma geral possuem um consumo elevado quando comparado a outras
tecnologias, em alguns casos esta característica pode ser considerada indesejada aos consumidores. Para se ter uma idéia
um televisor de cinescópio de 29 polegadas possui em torno de 140W, ao passo que um plasma de 42 polegadas possui em
torno de 300W.

O modelo MW-71PY10 possui 1000W de consumo máximo e 12W em stand by, percebe-se assim que este

aparelho não pode possuir como alimentação uma TUG, tomada de uso geral, fazendo-se necessário uma instação

adequadamente dimencionada para o produto

-Custo final. Apesar de estar muito mais acessível e popular o televisor de plasma ainda pode ser considerado um produto

caro quando comparado aos de cinescópio por exemplo.

Great Company Great People

Carateristícas do PDP

Tela Grande

80 inch

80 inch

60 inch

60 inch

40 inch

40 inch

Amplo Ângulo de Visão

o

o

160

160

or more

or more

Menor espessura

1/10 of CRT

1/10 of CRT

Mais leve

1/6 of CRT

1/6 of CRT

Uniformidade de Tela Sem influência de Magnético

S

N

N

PDP

PDP

S

CRT

CRT

 PDP é um dispositivo de diplay dirigível Digital que não gera cansaso dos olhos quando

se assiste TV por longo tempo pois não tem cintilação como a TV Convencional

(PRT/CRT).

Great Company Great People

2. Descarga do PDP &
Estrutura

LG /Digital Display /Gc/s

Estrutura de PDP (Plasma Display Panel)

Antes de falar sobre o plasma em si, é necessário que se entenda um pouco sobre a formação de uma imagem.

Para se formar uma imagem em uma tela, é utilizado um recurso de se unir diversos pontos com características
individuais. Quanto mais pontos envolvidos para se formar a imagem, melhor será a qualidade. Cada ponto da
imagem é chamado de pixel ou elemento de imagem.

Se a imagem for monocromática, cada pixel terá apenas uma cor, com duas situações permitidas, aceso ou
apagado. A frequência com que este pixel acende ou apaga dará o efeito visual das tonalidades.

Para imagens coloridas o pixel além de variar em seu tom, deve variar também em sua cor, para se conseguir este
efeito temos que dividir o pixel em três partes, conhecidas como células. Estas três células possuem cor
vermelha, verde e azul e a combinação de suas variações permite ao pixel tomar uma variedade enorme de tons e
cores. Como este controle de acender a apagar os pixels é feito por circuito eletrônicos, quanto melhor for a
tecnologia no controle de cada célula individualmente, melhor será a qualidade da imagem final.

Introdução de PDP

Great Company Great People

Estrutura de PDP (Plasma Display Panel)

Introdução de PDP

Modulo

Vidros

Celula de Descarga

Painel

Circuíto

Great Company Great People

1 Pixel

Oque é PDP (Plasma Display Panel) ?

Introdução de PDP

PDP significa Plasma Display Panel, que é um dispositivo de sinalização digital
que transforma luz ultra violeta em luz visível aplicando-se voltagem nos pólos
positivos e negativos do barramento. Pode-se ter os gases He+Ne+Xe no
interior do painel .

Barramento
de eletrodos

Placa de
proteção
(MgO)

Dielétrico

Vidro frontal

Vidro traseiro

fósforo(R,G,B)

Eletrodo de
sustentação

Dielétrico

Eletrodo de endereçamento

Great Company Great People

Oque é PDP (Plasma Display Panel) ?

Introdução de PDP

Great Company Great People

Príncípio de Descarga de AC-PDP

Introdução do PDP

Descarga de Celula de PDP

the image intensified CCD camera (ICCD)

Great Company Great People

Diagrama de Blocos RP-42PX11

Hurricane

TX

WIREIR

RS232

RGB

(PC/DTV)

DVI

(PC/DTV)

RX0/1 TX0/1

RGB PC/DTV

RGB HV

SCL/SDA

RX/TX0/1/2+ RX/TXC+

SCL/SDA

Digital BOARD

TV OUT

Scart1

Scart2

Scart3

RF

CVBS

S-VHS

Vin1(CVBS)

1H RGB
Vin2(CVBS)

MNT OUT

Vin3(CVBS)

Tuner(M)

Tuner(S)

IR

74ACT253

ST3232C

74HCT08

24LC21

24LC21

TU_Main

TU_Sub

Vin4

YCin4

RGB PC

RGB DTV

Comp DTV

CXA2069Q

SWITCH

CXA2101

Text Video for Text

CXA_RGB

Main_V
Main_YC

Main_V

Main_YC

Text_V

M52758F

Switch

Comp RGB_SW

from Malibu

VPC3230(M)

Video Decoder

VPC3230(S)

Video Decoder

SDA6001

Text Processor

TX Out

RS232 RX/TX

RGB_ Data

Main_Video

Sub_Video

DVI_Data

YCbCr

8

SD RAM(8MB)

AM29LV160

F-ROM

S2300

Delnterlacar

HY57V64322

ADC
W/PLL

Gm1602

Scaler (Malibu)

DVI RX
W/HDCP

HY5DU283222A

SD RAM(128M)

AM29LV

F-ROM(1MB)

Comp
/RGB_SW

Comp_480i/p

24

IEP

TXO/1/2/3/C
Disp-En
SDATA
SCLK,SLE

ZHINE

24

10

+

-

Comp1

(DVD/DTV)

74LS123

Comp_Y

Analog BOARD

Comp_480i/p
To Malibu

Great Company Great People

Vin5 YCin5

CVBS S-VHS

Comp_480i

HYV641620

SRAM

Side AV BOARD

Pos-t processing Block is omitted.
So called JEPICO, in this case
TMDS TX is also required.
Sound Processing Block Diagram is separated
RCA type Block Diagram is also separated..

Diagrama de Blocos MP-42PZ45V

Great Company Great People

Monitor RP42PX11

Y-Driver Board (Bottom)

Y-Board

POWER Board

POWER Board

Z-b/d

Y-Driver Board (Bottom)

Great Company Great People

D-B/D

TU-B/D

Monitor MP42PZ45V

Normal

Y-Driver Board (Top)

Y-Driver Board (Bottom)

Control Board + X-Board L

Great Company Great People

VSC Board

POWER Board

POWER Board

A/V Board

Z-BoardY-Board

X-Board R

1. Introdução

■

Etiqueta de voltagem (Fixada no protetor de calor atrás do módulo)

É necessário verificar sempre
Tensão Va, Vs na troca de módulo

Não é nessário ajustar
tensão V_setup,-Vy VSC na
troca de módulo

■

Part No. label (na placa)

Código da placa
sem os
componentes

42”

50”

Vsc-VyVsetup

Código da placa
Nome da placa
Serial da placa

Modo de Marcação do Módulo de PDP

P D P 5 0 X 2 0 3 0 1

Tamanho ( INCH )

X : XGA
V : VGA

42” : 5 ~ 6
60” : 5

Great Company Great People

VERSION

POWER = PSU (Sim,Não)

Normal : 0,3

Alta Luminosidade : 1, 4

Parte Mecânica ( 1, 0 )

PANEL

OLD.NEW Old : 0

CONTROL B/D New : 3

Modo do LED

Desligado

Vermelho

LED

Laranja

Verde

No Power on, LED muda de verde para vermelho

No Power on, LED muda de verde para vermelho

180V Down (VS)

75V Down (VA)

120V Down (VSC)

Verificar Y-SUS, Z-SUS ( Verificar DC/DC Board )

Verificar X-Board

Y-SUS, ( DC/DC Board)

Fonte principal desligada

Modo de Espera ( STAND – BY )

Modo de preparação

Modo de Utilização

240V Down (V-Setup) Y-SUS, ( DC/DC Board)

30V Down (Audio Line) VSC-Board, Audio Board

Não funciona FAN Verificar DC / FAN, conector, 12V,5V VCC

Great Company Great People

Como verificar NO POWER ?

No modo de esepra, a
cor do LED é vermelho?

SIM

Em ‘Power ON’, a cor do
LED é verde?

SIM

Inicialização do LED da
VSC Board é normal?

SIM

Inicialização do LED da
Control Board é normal?

SIM

Saída de feixe de set-up ,
down de Y-SUS é normal?

NÃO

NÃO

NÃO

NÃO

NÃO

Verificar Input AC

A cor da LED volta
a Vermelha

Verificar tensão VCC
( 5V,12V LINE)

Verificar

Signal Cable

Verificar Y-Board

NÃO

SIM

NÃO

Verificar

Power Board

Verificar VSC Board

Verificar Module
Control Board

Verificar Tensão VS

(180V LINE)

Verificar tensão VA

(75V LINE)

Verificar Tensão
V-Setup(240V LINE)

Verificar tensão
VSC (120V LINE)

SIM

VCC e sinal de Z-SUS foram
inputados normalmente ?

SIM

Tem ruído no Módulo?
Back Light estã funcionado?

NÃO

SIM

Great Company Great People

Verificar Z-Board

Verificar Módulo

Audio VCC
(30V LINE)

Verificar DC/FAN

( 12V,5V )

No Raster (Sem imagem)

CAVBAS

X

Desliga 2 ~3 segundos após Power On

( LED : Verde => Vermelho )

Modelo : Todos

CANVAS

X

Modo Normal

Check Point(Importamt) : Verificar cada tensão B+ ( VS, VA, VSC… )

Defeito : Desligar 2 ~3 segundos após Power On ( LED : Verde => Vermelho )

Solução : Trocar Y-Board (Curto de Tensão VS)

Great Company Great People

FPC (Flexible Printed Circuit)

Conecta a placa Y drive a
o módulo de plasma.

< Y drv >

Conecta a placa Z ao m
ódulo de Plasma

Great Company Great People

< Z board >

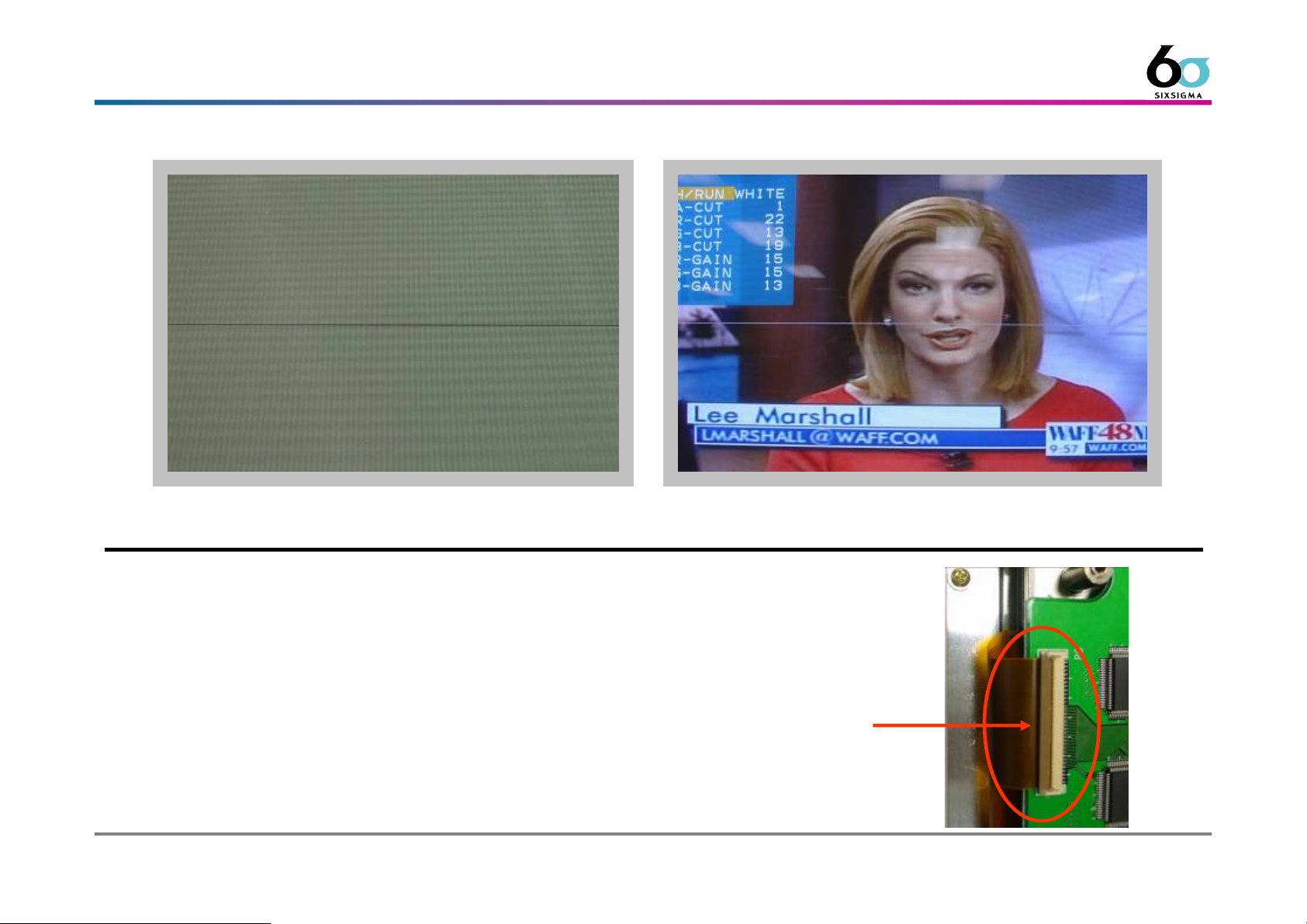

FPC ( Linha Horizontal)

Em casos de linha horizontal

1 – Reconectar a placa Y-Drive, podem comter partículas causando a linha hor
izontal
2 – Trocar a placa Y-drive, pode ocorreo de existir um problema no FPC, neste
caso analisa-se a troca do módulo de plasma

Great Company Great People

Princípio de C O F ( Para os modelos mais antigod)

COF : CHIP ON FILM

3 8 4

COF IC COF IC COF IC COF IC

9 6

R,G,B, R’,G’B’

cada 16 X 6

R”,G”,B”,R”’,G”’,G”’

cada 16 X 6

 Modo de Verificar ‘Data COF IC ‘



Resistor

 GND

R,G,B cada 32 X 3

Great Company Great People

. 42” CTRL = 7 X 12
.50” CTRL = 11 X 12 X 2
.60” CTRL = 11 X 12 X 2

( GND ) : ANODE,
( Parte Soldada do resistor ) : CATHOD

Realizar teste de diodo bi-direcição.

Princípio de TCP – Modelos recentes ( Linha Vertical)

A placa X é conectada ao módulo de plasma pelo cabo flat TCP, que é respons
ável pelo endereçamento e acendimento das linhas verticais do módulo de plas
ma

Great Company Great People

Modo de Verificação de X-Board

Tela

<XL_TOP B/D>

Tela

<XC_TOP B/D>

Tela

<XR_TOP B/D>

Tela

Tela

<XL_BOTTOM B/D>

Como no desenho acima, cada X Board ( XL_TOP, XL_CNT, XL_BOT, XR_TOP, XR_CNT, XR_BOT )
tem sua área de controle de tela.

Portanto, se surgir algum problema na área de algum X board, por exemplo, coluna por Unidade

<XC_BOTTOM B/D>

<XR_BOTTOM B/D>

Tela

de Data COF IC ou TCP, podem ser problema de X board.

Great Company Great People

Verificação de Defeitos do Módulo

Sem Imagem

Sem Imagem

Antes de condenar qualquer módulo de plasma, devem-se esgotar qualquer possibilidade de defeito

nas placas do televisor

1. Conector

Verificar o estado de montagem do Conector ( PSU, Y-SUS, CTRL, Z-SUS)
 Devido a problema de montagem , não funciona B+ e sinal.

Se deixar ligado com Mis CONNECT por longo tempo, podem ocorrer avarias nas placas.

CTRL B/D + Y-SUS CTRL B/D + Z-SUS CTRL B/D + X-

B/D

Signal
input(LVDS)

Verificação de Defeitos do Módulo



Resistor de COF e Input IC

▪

Verificar Resistor de

Medir resistor com Multimetro Digital(DMM),
Resistor Normal : 10,2 ~ 10,8
Se o Resistor não está bom, o valor será sem limiteΩou
abaixo da especificação.



Verificar o curto de COF

Verificar o curto entre Va e GND.

COF

Ω

Resistor
Chip

GND

Va

Verificação de Defeitos do Módulo

2. Drive b/d Scan IC Check

Verificar valor do Diodo.

Valor do Diodo Normal (Panasonic : 1,035)
* O valor pode variar por fabricante (TI : 0,6~0,7)

Valor do Diodo de
problema (0,018)

+

DMM -

Verificar com DMM.(Multimetro Digital)DMM

Verificação de Defeitos do Módulo

2. Exhaust tip Crack – Bulbo de alimentação de Gas

Verificação visual , se houver problema trocar o painel .
Problema: Quando quebra, pode ocorrer a exustão de gás interno. Com isto pode ter

ruído no “ Power on” ou não consegue verificar ‘back laster’ do módulo.
Atualmente os bulbos possuem uma alça de proteção, o que minimiza muito os

acidentes e possíveis quebras.

DanificadoNormal

Verificação de Defeitos do Módulo



Power protection

Se a fonte de energia for bloqueada automaticamente 2~3 minutos após ligar, este problema pode ser
‘power protection’.

‘Power protection’ é uma função para proteger a TV quando ocorrer um curto na placa do módulo ou na
fonte de energia.

Verificar a exsitencia de curto nas placas da fonte e nas placas de potencia, Y-sus, Z-sus e Y-drive

* PSU(Power Supply Unit)

1. Verificação visual de componentes de PSU
Interno.

(CONDENSER, FET, IC, Resistor)

2. Verificação de FUSE e SW1 (se é Normal).

3. Verificação de tensão de tranformação de
AC V para DC V (5V, Va, Vs)

 Quando ocorrer PSU Protection ,
verificar o curto de placa Y-SUS, Z-SUS.

Modo de medição Multi-meter .
(Igualar o valor de tensão de todos 5V, Va ,Vs com

tensão do Module label)

Informações Gerais

1. Placa X

X Board tem uma função de receber o sinal LOGIC da placa de controle, gerar ADDRESS PULSE (gerar
descarga de endereçamento) através de ON/OFF de FET e fornecer o feixe de saída para COF(DATA).

* X Board é composto por FET, IC de Movimentação, Logic IC.

Simtoma mais comum : 1. Barra vertical

2. Sem Imagem ponto referente

3. Linha verical

X LEFT B/D

X LEFT B/D

Sinal

Fonte B+

X RIGHT

X RIGHT

B/D

B/D

65V,5V

Informações Gerais

2. Placa Z sus

Z-BOARD recebe da placa de controle o sinal de abrir/fechar o

switch , gera o feixe de saída SUS_OUT de alta voltagem.

São 6 tipos de switch utilizados para gerar este feixe e também
utilizado no POWER FET de alta tensão e de alta corrente.

Tem função de receber da placa de controle e gerar SUSTAIN PULSE e

ERASE PULSE que gera descarga de SUSTAIN no painel.
Esta feixe de saída é fornecida no painel através de FPC(Z) .
É composto por IPM,FET,DIODE, CAPACITOR eletrolítico, E/R COIL.

Possível Defeito)

1. Tela Escura : Devido ao defeito do curto de ER UP DN de ipm.
Enquanto y-sus funciona, a tela aparece escura.

2. Power Off : IPM (sus out), curto de vs ou GND.

3. LAST NO : IPM (sus out), curto de vs ou GND.

IPM IC

Informações Gerais

3. Placa Y drive

1) Tem função de fornecer a feixe SUSTAIN, RESET gerados da Placa
Y-SUS para o Painel através de SCAN DRIVER IC.

2) Tem função de fornecer o feixe que seleciona sequencialmente o
Elétrodo Veritical(Y SUSTAIN).

- Dentro do intervalo de SUSTAIN, a difenrença de potencial entre

GND e Vpp de IC de Driver é 0V.

- somente no intervalo de SCAN, ocorre a diferença de potencial

entre GND e Vpp de IC de Driver.

• No caso de 42” V6, utiliza 8 DRIVER IC(TOP, BOTTOM: cada 4)

Possível Defeito :

1. Linha de Excesso : sus up, curto de pino de saída de IC
Todas imagens aparecem em forma de barras.

2.Verificar o curto de SUS UP e DN da YDR Board.

Informações Gerais

4. Placa Y sustain

* transforma a tensão VS para VSET UP, VSC, -VV, VSE e a parte
Y-SUS IPM e FET para amplificar o sinal.

• Possível Defeito :

1. NO RASTER : Verificar a tensão VS e IPM.

2. NO Back Rast : Verificar a tensão de V setup.

3. No Power : Curto de Saída de IPM.

4. Descarga Incorreta : Verificar o valor de cada tensão com a
especificação.

5. Placa Control ou de Controle

* Receber cada 8 bit de R,G,B, processar vários sinais(Contour noise
ISM) e controlar sinais de Y, Z, X board. Faz a distribuição de
endereçamento entre as placas X, Y e Z.

•Possível Defeito :

1. Mosaico de Tela : Devido ao erro do IC de sinal TMDS de Input

2. Barra Vertical : Devido ao error de IC de controle (MCM).

1

Informações Gerais

6. DC/DC Converter part

DC/DC con.

*. Recebe tensão de 5V , Va ,Vs, para gerar tensão
de 5V,Va,Vs,Vset_up,Vsc para várias placas.

*. Modelo de 40”/42” não tem DC/DC Board no

módulo de PDP.

*. Modelo de 60” devido ao grande consumo de

energia, existem DC/DC Board especifico dentro
do módulo de PDP.

part

P22

1. NC

2. V setup

3. V setup ( 15V )

4. V setup ( GND )

5. NC

6. NC

7. V sc

8. V sc ( 15V )

9. V sc ( GND )

P23

1. – V y

2. – V y ( 15V )

3. GND

4. GND

5. NC

6. NC

7. – V e

8. GND

1. Ajuste de V setup  Variar GND (2,4) VR2

2. Ajuste de V sc  Variar GND (7,9) VR1

3. Ajuste de -V y  Variar GND Geral VR4

4. Ajuste de -V e  Variar GND Geral VR3

Informações Gerais

7. FPC (Flexible Printed Circuit)

Tem função de conectar PAD do Painel com PCB (Y,
Z) e fornecer o feixe de movimentação da placa para
o Painel.

* Y : 2 tipo (Único Lado/Duplo Lado), tem Pattern

no FPC

* Z : Único Lado, Não tem Pattern, Beta Type

8. FFC (Flat Flexible Cable)

É o componente que conecta sinal entre as placas.

* 0.5mm pitch,50pin

Modo de Verificar Defeito do Módulo

. Ocorrer uma ou várias barras verticais na tela.

1. Este não é problema de Controller Board ou X Board.

2. Este pode ser causado por :

- Defeito do Próprio Painel

- Defeito de DATA COF fixado no Painel

- Abertura ou Curto de DATA COF FPC fixado no Painel

Aparecer uma Barra

Tem a cor.

ADD-BAR

(Magenta,Cyanic,Amarelo)
Na mudança de RGB,
alguma cor aparece bem.

Aparecer uma Barra preta

ADD-BAR

ADD-BAR 

de 2~3cm de espessura.

Houve o curto de resistor
(10Ω) do COF IC.

Exmplo de KK Module

Problema do resistor de
COF.
Barra de aproximadamente
10

Great Company Great People

ONE POINT SVC Guide

Module

Aparecer a Barra preta com espessura de 2~3 

Modelo : Todos

Check Point : Verificar o Resistor(

Defeito : Aparecer a Barra preta com espessura de 2~3 

Solução : Trocar Módulo

10Ω)

da parte frotal de

Great Company Great People

Aparecer a Barra preta com espessura de 2~3 

COF IC

ONE POINT SVC Guide

Module

Aparecer várias Barras

Modelo : Todos (k k)

Check Point : Verificar a conexão de filme da parte frontal de

Defeito : Aparecer várias Barras

Solução : Trocar Módulo

Great Company Great People

Aparecer várias Barras

COF IC

ONE POINT SVC Guide

Module

Aparece uma barra com uma cor específica

Modelo : Todos

Check Point :

Defeito : Aparece barra com espessura de 5~6  ( Cor específica , Magenta, Cyanic, Amarela)

Solução : Trocar Conector de Filme

Verificar conector de filme que conecta X-Board com Control Board

Great Company Great People

Verificar connector de filme que conecta X-Board com
Control Board

QAS 365

QAS 365

Defeitos de VSC Board

Defeito de
VSC Board

Defeito de
VSC Board

Defeito de
VSC Board

NO POWER ( Botão não funciona )

Não aparece alguma cor
específica

Tem distorção na tela.
Neste momento,
OSD funciona normal

1. LED está verde mas NÃO TEM RASTER

2. Não funciona a CONTROL KEY

3. Não aparece OSD

Great Company Great People

ONE POINT SVC Guide

VSC Board

Não aparece alguma cor específica

Modelo :

Check Point : Verificar cabo de conexão de VSC Board e settop box

Defeito : Não aparece alguma cor específica

Solução : Trocar VSC Board

Todos Modelos

Great Company Great People

Não aparece alguma cor específica

ONE POINT SVC Guide

VSC Board

Distorção de Imagem

Modelo : Todos

Check Point : Verificar inicialização de VSC Board

Defeito :

Solução : Trocar VSC Board

OSD funciona normalmente mas a imagem fica distorcida

Great Company Great People

Distorção de Imagem

ONE POINT SVC Guide

VSC Board

Distorção de Imagem

Modelo : Todos

Check Point : Verificar a inicialização de

Defeito : Imagem Distorcida

Solução : Trocar VSC Board

Great Company Great People

Sombra da imagem ( Machas )

VSC Board

ONE POINT SVC Guide

VSC Board

NO RASTER

Modelo : Todos

Check Point : Verificar a posição de

Defeito :

Solução : Correção da posição de S/W ( Atualizar S/W )

NO RASTER

Great Company Great People

Verificar posição de SVC S/W

VSC Board SVC S/W

SVC Guide - Defeito de Descarga

Aparece pós-imagem
como sombra.

Geral

Defeito

de Descarga

VR8501 VS

VR8401 VA

Ocorre no módulo velho.
Pode resolver com ajuste
de tensão VS.

( +,- 3~5V )

Defeito

de descarga

Great Company Great People

Se não consegue ajustar
com tensão VS, troque
Y-SUS Board.

ONE POINT SVC Guide

42” KK

Defeito de cintilação

Modelo : Todos

Check Point : Verificar VSC Board

Defeitp : Defeito de descarga em alguma cor específica

Sulução : Trocar VSC Board

Great Company Great People

VSC Board

SVC Guide – Defeito de Descarga

1. As causas do defeito de descarga

230V

Vsetup

25s

175V

Vs

- O desenho acima mostra Set Up/Down que gera carga eletrônica da’parede dentro do painel.

- A carga eletrônica da parede gerada através de Set Up/Down influe na descarga de address.

- Se a Tensão Vs é menor que o valor da etiqueta do Painel :

Set up

Set down

230s

Feixe de Tensão de Saída Y

Geral

▶ A inclinação da feixe de Set Down é delicada.

▶ A quantidade da Carga eletrônica da parede diminue

▶ A tela começa a escurecer e enfim Set Off.

- Se Tensão Vs é maior do valor da etiqueta do Painel :

▶ A inclinação do feixe de Set Down é localizada atrás

▶ A quantidade da Carga eletrônica da parede aumenta

▶ A tela começa clariar.

- Portando ocorre a defeito de descarga.

Great Company Great People

ONE POINT SVC Guide

Module Control Board

Aparece as barras na tela

Modelo : Todos

Check Point : Verificar a versão de Micom e Control Board

Defeito : Com certo intervalo aparecem as barras (OSD Funciona normalmente)

Solução : Trocar Module Control Board

Great Company Great People

Module Control Board

ONE POINT SVC Guide

Module Control Board

Aparecer a s Barras na tela

Modelo : Todos

Check Point : Verificar Control Board e Cabo de conexão VSC

Defeito : Com certo intervalo aparecem as barras (OSD Funciona normalmente)

Solução : Trocar Module Control Board

Great Company Great People

Module Control Board

ONE POINT SVC Guide

4. Modo de Ajuste de Posição e Tensão de Y-Board V-Setup, VSC, -Vy, VR

Tensão VY,VE
Verificar R8,R9

VSC 
R60 CHECK

42” KK

Great Company Great People

Tensão V-SET UP
Verificar R89

ONE POINT SVC Guide

Defeito de cintilação Defeito de Cintilação

Y Board

Modelo : Todos

Check Point : Verificar VS, V-SETUP, Tensão, Y- Board

Defeito : Com defeito de descarga e não aparece a imagem

Solução : Trocar

Y-Board

Great Company Great People

ONE POINT SVC Guide

Defeito de cintilação Defeito de cintilação

Y Board

Modelo : Todos

Check Point : Verificar VS, V-SETUP, Tensão, Y- Board

Defeito : Com defeito de descarga e não aparece a imagem

Solução : Trocar

Y-Board Y-DRV

Great Company Great People

ONE POINT SVC Guide

Y Board

Defeito de ciltilação

Modelo : MN-42PZ90

Check Point : Verificar a queda de 15V Line da Module Control Board => ( 8~9V )

Defeito : Com defeito de descarga e não aparece a imagem

Solução : Trocar

Y-Board e

Great Company Great People

Verificar 15V LINE Tensão B+

Z-Board junto.

Modo de Verificar Y-Driver Board

. Sem imagem por Scan FPC.

1) Isto pode ser problema entre Scan FPC e Y Drive Board.

2) Verificar conector de Scan FPC onde não aparecem a imagem está conectado corretamente com Y Drive Board.

3) Verificar o curto de sinal de Clock, Data de Scan FPC com +5V ou Ground.

4) Verificar o funcionamento de buffer de saída de Y-Board de Scan Drive IC.

5) Verificar se os sinais entram corretamente no Scan Drive IC.

6) Verificar se tem a falha no Scan Drive IC.

7) Verificar pattern de PCB.

 Exemplo de Diplay de Tela

Great Company Great People

Normal

Sem Imagem

Defeitos - CURTAIN BAR

Curto na verificação

Y-Driver

Defeito de
Curtain Bar

de diodo sobre placa
de Set-Up/ down no
Y-Driver Board

Diode Check (Defeito no curto)

Defeito de

descarga

Great Company Great People

Curto na verificação
de diodo sobre placa
de Set-Up/ down no
Y-Driver Board

ONE POINT SVC Guide

Y-Driver

Tela de sem sinal

Modelo : Todos

Check Point : Verificação de Diodo nas placas de SUS-UP/Down da Y-Driver.

Defeito : Quando sem sinal, dependendo da posição de OSD, a posição de

Curtain Bar muda também

Solução : Trocar

Causa do Defeito : Defeito, danificação ou curto de SCAN Driver IC de Y-Driver

Y-Driver Board Short

Great Company Great People

Tela na input de sinal

ONE POINT SVC Guide

Y-Driver

Linha horizontal

Modelo : Todos

Check Point : Verificar a conexão de Y-Driver Board ou Módulo , ou sujeira.

Defeito : Linha horizontal

Solução : Eleminar sujeira no filme de conexão entre

Y-Driver Board e Módulo

Great Company Great People

Tela na entrada de sinal

ONE POINT SVC Guide

Y-Driver

Aparece uma area preta na tela

Modelo : Todos

Check Point : Verificar parte de SCAN DRIVER IC da Y-Driver Board

Defeito : Vertical BAR

Solução : Trocar

Y-Driver Board

Great Company Great People

Aparece uma area preta na tela

ONE POINT SVC Guide

Z-Board

Tela Escura e Defieto de descarga

Modelo : MN-42PZ90

Check Point : Verificar a placa de B+ e o cabo que conecta Z-Board

Deefeito : Tela escura e muito Ruído

Solução : Verificar conetor de conexão e

Great Company Great People

Z- Board

Defeito de conexão entre Z –Board e X-Board

QAS 365

QAS 365

ONE POINT SVC Guide

Z-Board

Tela Escura e Defieto de descarga

Modelo : Todos

Check Point : Verificar placa B+ e cabo que conecta Z-Board

Defeito : Tela escura e muitos ruídos

Solução : Verificar Z-board e conector de c

Great Company Great People

Tela Escura e Defieto de descarga

onexão.

Reflexo de Imagem

1. Causa : Devido a caraterística do módulo de PDP , se manter a tela parada, a cor queima e continua

a ficar na tela mesmo mudando a imagem.

2. Função de Prevenção de Reflexo de Imagem

1) Movimento : Movimenta a tela inteira por cada 2 minutos para direção (direita -> direita ->

abaixo -> abaixo -> esquerda -> esquerda -> acima -> acima). Com isto, evitar a
mesma cor fixar num Pixel. A quantidade de movimento :
Direita/Esquerda : 4 Pixel, Acima/Abaixo : 2 Pixel

A posição inicial da tela inicial : ( 0, 0 )

Começar movimento ( 4,0 ) : 4 Pixel à Direita Após 2 minuntos ( 8, 0 ): 4 Pixel à Direita
Após 4 minuntos( 8, 2 ): 2 Pixel para baixo Após 6 minutos ( 8, 4 ) : 2 pixel para baixo

Após 8 minutos ( 4, 4 ) : 4 pixel à esquerda Após 10 minutos ( 0, 4 ): 4 pixel á esuqerda
Após 12 minutos ( 0, 2 ): 2 pixel para cima Após 14minutos ( 0, 0 ) : 2 pixel para cima
Repetir até cancelar esta função.

2) Inversão : Display de valor original de luminosidade.

3) Eliminar : Se aparecer o reflexo de Imagem, deixar a tela inteira com cor branca e colocar máxima

luminosidade de todos Pixel (R,G,B) para eliminar a cor queimada.

4) ISM : Se a tela fica parada mais de 5 minutos, baixar a luminosidade automaticamente para evitar a

queima de Pixel.
Quanto mais a tela é escura, aparece menos reflexo de imagem. A função de ISM é uma
função interna do módulo e o usuário não pode ajustar.

Great Company Great People

Reflexo de Imagem : Letras e Logo

CANVAS

X

Reflexo de Imagem devido longo tempo de uso

(Letras e Outras)

CANVAS

X

Modo Normal

Pressione o botão ADJ do controle remoto, entre no SVC Mode e selecione White no HEAT RUN.
Realize HEAT RUN por tempo de relfexo de Imagem.(Se o reflexo é grave, não vai recuperar)

Tem uma função ISM para evitar Reflexo mas esta função é para tela inteira sobre filme e não para a parte da tela, letras e
logo. Portanto não deve deixar a mesma imagem por longo tempo, principalmente nas lojas.

(Caso de defeito de reflexo de imagem, vai ter o custo adicional )

Great Company Great People

Reflexo de Imagem

Função de Movimentação

Great Company Great People

Função de Inversão
