Lg N1A1, N1T1 User Manual [de]

Sicherheitswarnung

Let op

Platzieren Sie keine Gegenstände in einem Radius von 15cm um das Gerät. Das Gerät kann hohe Temperaturen erreichen und stellt ein Risiko für Brandverletzungen dar.

Benutzen Sie nur Geräte die sich in der Kompatibilitätsliste beﬁnden, ansonsten besteht die Gefahr das System und das Gerät zu beschädigen.

Verwenden Sie keine beschädigten Medien, das Produkt könnte beschädigt werden.

Auf keinen Fall sollten Sie das Gerät demontieren, oder seine Struktur verändern, da dies einen elektronischen Schock auslösen kann.

Wenn Bestandteile des Gerätes benutzt werden, folgen Sie strengstens der Bedienungsanleitung. Physischer Kontakt mit den Lötstellen auf der Rückseite der Bestandteile könnte schwere Verletzungen verursachen.

Bei Transport des Gerätes, schalten Sie es zuerst aus und trennen es von der Stromquelle. Plötzliche Spannung in den Kabeln kann das Gerät ernsthaft beschädigen. Lose Kabel können Verletzungen verursachen.

Gehen Sie behutsam mit dem Gerät um, um keine Daten auf der Festplatte zu beschädigen.

- Achten Sie darauf, das Gerät keinen Stoßauswirkungen oder extremen Temperaturen auszusetzen, da dies die empﬁndliche Festplatte beschädigen könnte.

- Achten Sie darauf, dass das Gerät im eingeschalteten Zustand keinen externen Stößen ausgesetzt wird, um den Verlust und die Beschädigung von Daten zu vermeiden.

- Der Hersteller weist jegliche Verantwortung für Verlust von Festplattendaten von sich.

Schäden an den Festplatten und an Daten können durch Beachtung der folgendenden Punkte vermieden werden:

- Während der Installation oder dem Ausschalten des Gerätes, stellen Sie sicher, dass das Gerät keinen externen physikalischen Stößen ausgesetzt wird.

- Während des Betriebs der Festplatten, Kurzschlüsse und Energieausfälle vermeiden,, die dazu führen, dass das Gerät schnell aus- und eingeschaltet wird

- Plötzlicher Stromausfall während des Betriebes

- Bewegen des Geräts oder externe physikalische Stöße während des Betriebs der Festplatten

- Während der Konﬁguration neuer Datenträger: i) Daten gehen verloren, falls oder während des Gebrauchs vorhandene Datenträger gelöscht und neue erstellt werden. ii) Um die Möglichkeit der Wiederherstellung zu gewährleisten, muss jeder Benutzer eine Sicherheitskopie erstellen, sowohl vor der Konﬁguration neuer Datenträger, als auch bei der Herstellung neuer Datenträger. – z.B. Virusinfektionen

※

Stellen Sie immer eine Sicherheitskopie her, um unbeabsichtigten Datenverlust zu vermeiden.

Falls der Administrator das Passwort vergisst, ist eine Wiederherstellung nicht möglich. Daher sollten Sie das Passwort unbedingt sichern.

※

Um ein neues Passwort zu erzeugen, muss das System nochmals initialisiert werden. In diesem Fall gehen alle Daten verloren und eine Wiederherstellung der Daten ist aus Sicherheitsgründen nicht möglich. Der Hersteller weist jegliche Verantwortung zurück, sollte es dazu kommen.

Falls die Abdeckung während der Inbetriebnahme entfernt wird, riskiert der Benutzer Elektroschocks, Verletzungen und Schäden am Gerät.

Sicherheitswarnung

Waarschuwing

Verwenden Sie keine beschädigten Elektrokabel. Dies könnte einen Stromschlag auslösen. Achtung vor Brandgefahr.

Verwenden Sie ein geerdetes Kabel und eine geerdete Steckdose, um Stromschläge und Schäden an den Bauteilen zu vermeiden.

Berühren Sie das Gerät keinesfalls mit nassen Händen, da dies einen Elektroschock und dadurch resultier-

ende Verletzungen verursachen kann.

Wenn Sie den Stecker aus der Steckdose entfernen, stellen Sie sicher, dass der Stecker gezogen wird, und nicht das Kabel. Andererseits könnten Sie den Stecker beschädigen, oder sogar ein Feuer entfachen.

Prüfen und verwenden Sie immer die korrekte Stromspannung, um Stromschläge, Feuer und ernsthafte Schäden am Gerät zu vermeiden.

Verwenden Sie immer geerdete Kabel und geerdete Steckdosen mit der richtigen Kapazität (Stromspannung/Stromstärke), um der Gefahr von Schäden, Stromschlägen und Verletzungen vorzubeugen.

Falls Geräusche von den Elektrokabeln oder den Steckdosen ausgehen, schalten Sie das Gerät sofort aus

und kontaktieren Sie das Kundenzentrum, um Feuer und Verletzungen zu vermeiden.

Stellen Sie sicher, dass die Elektrokabel korrekt in die Steckdose eingesteckt sind, um Feuer zu vermeiden.

Stellen Sie sicher, dass die Elektrokabel nicht beschädigt sind und stellen Sie keine schweren Gegenstände

auf die Kabel. Halten Sie die Elektrokabel fern von Kindern und Haustieren. Beschädigte Kabel können Stromschläge und Feuer verursachen.

Halten Sie die Netzkabel und Steckdosen jederzeit sauber, um Feuer und Stromschläge zu vermeiden.

Falls Flüssigkeiten in das Gerät gelangen, ziehen Sie sofort das Netzkabel und kontaktieren Sie den Kundendienst, um der Gefahr von Systemschäden, Stromschlägen und Feuer vorzubeugen.

Blockieren Sie nicht die Entlüftungsöffnung, da dies das Gerät beschädigen könnte.

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz, um Schäden und Stromschläge zu vermeiden.

Trennen Sie das Gerät bei Unwettern sofort von jeglicher Stromversorgung, um Schäden am Gerät

vorzubeugen.

Falls das Gerät einmal herunterfallen sollte, fragen Sie den Kundenservice um Rat und mögliche Servicel-

eistungen. Geschieht dies nicht, besteht das Risiko von Schäden, Feuer und Stromschlägen.

Setzen Sie das Gerät nicht direktem Sonnenlicht aus, um Überhitzung und das schmälzen des Gehäuses

zu vermeiden, welches Feuer und Verletzungen auslösen könnte.

Platzieren Sie keine brennbaren Gegenstände, Kerzen oder Zigaretten auf dem Gerät, da dies Feuer verursachen könnte.

Sicherheitswarnung

Waarschuwing

Falls Brandgeruch oder Rauch vom Gerät ausgehen, trennen Sie sofort die Stromzufuhr und kontaktieren Sie den Kundenservice.

Bewahren Sie Heizgeräte und andere elektronische Apparate nicht in der Nähe des Gerätes auf, da das Gerät sonst schmelzen kann, und die Gefahr von Schäden, Feuer und Stromschlägen gegeben ist.

Bevor Sie das Gerät auseinanderbauen, versichern Sie sich immer, dass das Elektrokabel von der Steckdose entfernt wurde.

Bauen Sie nicht das Netzteil auseinander, um die Gefahr von Stromschlägen zu vermeiden.

Halten Sie Kinder vom Gerät fern, da das Konsumieren jeglicher Bauteile ernsthafte Verletzungen hervorrufen kann. Falls irgendwelche Bauteile, wie zum Beispiel Schrauben verschluckt werden, suchen Sie sofort medizinische Hilfe auf.

Stellen Sie sicher, dass Mehrfachsteckdosen nicht überladen werden, um der Gefahr von Feuer und Stromschlägen vorzubeugen. Stellen Sie sicher, dass die Kabel immer ordentlich angeordnet und nicht unter dem Gerät oder anderen schweren Gegenständen eingeklemmt sind. Vorsicht beim Ein- und Ausstöpseln des Steckers, um der Gefahr eines Stromschlages vorzubeugen.

Stellen Sie sicher, dass sich keine losen oder freiliegenden metallischen Gegenstände im Gehäuse beﬁnden, um der Gefahr von Schäden, Feuer und Stromschlägen vorzubeugen.

Stellen Sie sicher, dass Sie niemals Ihre bloßen Hände verwenden, um Schäden am Gerät und Stromschlägen vorzubeugen. Verwenden Sie immer einen Schraubenzieher, wenn Sie im inneren des Gehäuses arbeiten.

Inhoudsopgave

1. Einführung

1 Produktmerkmale

2 Komponenten und unterstützte BS

3 Bezeichnungen der Komponenten

2. LED-Anzeigen und Tastenfunktionen

1 LED-Anzeigen

2 USB-Sicherung

3 Sicherung auf einem optischen Laufwerk (unterstützt Modell N1T1)

3. Betriebswahlschalter

1 Einstellungen für Betriebswahlschalter

2 Anschluss einer externen Festplatte

3 Verwendung einer externen Festplatte

4 Trennen einer externen Festplatte

5 Speicherkapazität einer externen Festplatte festlegen

6 Anschluss eines externen optischen Laufwerks (unterstützt Modell N1T1)

7 Verwendung eines externen optischen Laufwerks (unterstützt Modell N1T1)

8 Trennen eines externen optischen Laufwerks (unterstützt Modell N1T1)

4. Produktinstallation

Installation des Network Storage

5. Softwareinstallation

1 Funktionen und unterstützte Betriebssysteme

2 Installation einer NAS-Detector

08 09

10-11

12 13 14

16-17

18 19 20

21-22

23 24

25-27

28 29

6. Verwendung des Network Storage

1 Verwendung einer NAS-Detector

2 Verwendung eines Webmenüs

3 Verwendung von Netzwerkordnern

- 4 Verwendung einer NAS-Monitor

7. Verwendung des Netzwerks

1 Verbindung unter Windows

2 Verbindung unter Mac

3 Verbindung unter Linux

30-32

33 34

35-36

37-38 39-40 41-42

8. Systemeinstellungen

1 Netzwerkeinstellungen

2 Remotezugriff

3 Datum und Uhrzeit einstellen

4 Festplatteneinstellungen

5 Fehlerhafte Sektoren wiederherstellen (Active BSR)

6 Selective Mirror (Optionaler Schutz auf Ordnerebene)

7 Stromversorgungs-Management

8 Spracheinstellungen

9 Firmware

10 Initialisierung und Sicherung der Einstellungen

11 E-Mail-Benachrichtigungen einstellen

12 Anzeige von Statusmeldungen und Informationen konﬁgurieren

13 Protokoll anzeigen

9. Freigabe-Einstellungen für LG Network Storage-Gerät

1 Benutzereinstellungen

Ordner erstellen/löschen/bearbeiten/Zugriffsrechte

43-45

46-47

48 49

51-52

53-54

55 56 57 58

59-60

62-63

10. Datensicherung

1 DVD (unterstützt Modell N1T1)

2 Einstellungen für USB-Sicherung

3 Geplantes Backup & Wiederherstellung (unterstützt Modell N1T1)

4 Time Machine

11. Filesharing-Dienst

1 Dateiserver

2 Web Server

3 Torrent

4 Netzwerkdrucker

12. Multimediadienst

1 DLNA

2 iTunes

3 Home Monitoring

65-66

62-71 72-85

87-88

89 90

91-93

94-97

98 99

13. Menüleiste

1 Dateiansicht

2 Meine Informationen

14.

Mobile UI

Auf Ihrem iPhone

100

100-101

102

102-103

15. Verwaltung und Selbstdiagnose des Netzwerkspeichers

16.

Konﬁgurationsmöglichkeiten für ein Netzwerk-Freigabegerät

17. Zur Installation auf einem PC ohne optisches Laufwerk

18. LG Network Storage-Gerät zurücksetzen

19. Anhang : Bericht open source software

104-105

106-107

108

109

110-112

Einführung Produktmerkmale

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Einführung

Komponenten und unterstützte BS

Wir bedanken uns für den Kauf des LG NETWORK STORAGE-Gerätes. Bitte überprüfen Sie den Verpackungsinhalt auf Vollständigkeit.

Network Storage

Schnellinstallationsanleitung

Die in diesem Benutzerhandbuch verwendeten Abbildungen oder Fotograﬁen können von den im Lieferumfang des Gerätes jeweils enthaltenen Komponenten abweichen.

Unterstützte Betriebssysteme

LG Network Storage

- Windows XP, Server 2003, Vista, Windows 7

- Mac OS 10.x or higher

- Linux (Fedora, Suse, Ubuntu)

PC S/W

Voedingskabel en adapter

ProduktgarantieGestell

LAN-kabel USB-kabel

PC S/W Installer Multimedia User Guide

PC S/W

NAS Detector

NAS Monitor

Nero BackItUp & Burn

Acrobat Reader

Flash Player

Installation wizard

Unterstützte Betriebssysteme

Windows XP, Ser ver 2003, Vista, Mac OS 10.x or higher, Windows 7

Windows XP, Ser ver 2003, Vista, Windows 7

Windows XP(SP3 or higher), Server 2003, Vista, Windows 7

Windows, Mac

Windows, Mac Windows XP(SP2 or higher), Vista, Windows 7

Produktbeschreibung Bezeichnungen der Komponenten

Bitte machen Sie sich mit den Bezeichnungen der Produktkomponenten vertraut.

(Vorderseite)

N1T1 N1A1

Einschub des optischen Laufwerks : Einschub zum Einführen einer Disc.

Achten Sie beim Einführen einer Disc auf die bedruckte Seite und die Datenseite.

※

Die unterstützten Datenträger können sich je nach Produktmodell unterscheiden.

※

Das Modell N1T1 besitzt ein DVD-Laufwerk mit Einschubschlitz, mit dem keine Bluray-Datenträger / 8cm Disc gelesen werden können.

Gestell : Sie haben die Möglichkeit, das Network Storage sicher auf dem Gestell zu montieren.

Sicherungstaste : Über diese Taste können Daten auf einer Disc oder einem USB-Gerät auf

dem NAS gesichert werden.

Auswurftaste für optisches Laufwerk : Zum Auswerfen einer eingelegten Disc.

LED-Anzeigen (Siehe Seite 12)

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

(Rückseite)

Produktbeschreibung Bezeichnungen der Komponenten

N1T1

Lüfter

Netzschalter : Netzteil ein- und ausschalten

Betriebswahlschalter

USB-Anschluss : USB 2.0-Schnittstelle

LAN-Anschluss : Anschluss eines LAN-Kabels.

Gleichstromanschluss : Anschluss für den Netzadapter.

Halterung für Adapterkabel : Befestigung für das Adapterkabel, so dass es nicht herausfällt.

Kensington-Schloss : Verriegelungsring zum Diebstahlschutz.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

N1A1

LED-Anzeigen und Tastenfunktionen LED-Anzeigen

Bitte überprüfen Sie die LED-Anzeigen.

(Vorderseite)

N1T1 N1A1

HDD : Anzeige von Lese- und Schreibzugriffen auf das Festplattenlaufwerk.

Diese Anzeige blinkt beim Lesen/Schreiben auf die Festplatte auf.

LAN : Anzeige des Verbindungsstatus zum Netzwerk.

Diese Anzeige leuchtet bzw. erlischt bei bestehender bzw. getrennter Netzwerkverbindung. Die Anzeige leuchtet bei Einsatz einer externen Festplatte oder eines optischen Disc-Laufwerks und weist auf eine nicht bestehende Netzwerkverbindung hin.

ODD : Anzeige bei Lese- und Schreibzugriffen auf ein optisches Disc-Laufwerk, beim

Einlesen einer Disc und bei der Sicherung. Diese Anzeige blinkt beim Einlesen einer Disc und bei Lese-/Schreibzugriffen einschließlich während einer Sicherung. Zudem leuchtet diese Anzeige bei der Verwendung des optischen Disc-Laufwerks.

USB : Anzeige bei USB-Geräteerkennung sowie Sicherungszugriffe. Diese Anzeige leuchtet

beim Anschluss eines USB-Gerätes und blinkt bei einer laufenden Sicherung.

POWER : Betriebsanzeige.

(Rückseite)

Diese Anzeige leuchtet beim Einschalten des Gerätes (Netzschalter auf der Rückseite)

Einschalten des Gerätes

Beim Drücken des Netzschalters auf der Rückseite gibt das LG Network Storage-Gerät einen Signalton aus, sobald das Gerät betriebsbereit ist.

Ausschalten des Gerätes

Beim Betätigen des Netzschalters auf der Rückseite wird das Gerät heruntergefahren, bis ein Signalton zu hören ist.

LED-Anzeigen und Tastenfunktionen USB-Sicherung

Mithilfe der Sicherungstaste können Daten auf einem USB-Gerät auf dem Festplattenlaufwerk des Network Storage gesichert werden.

1. Sicherung von Daten eines tragbaren Speichergerätes (USB) auf dem LG Network Storage-Gerät.

Schließen Sie das USB-Gerät am Network Storage an.

Drücken Sie die Sicherungstaste.

Bei gleichzeitigem Einlegen einer Disc (CD/ DVD)und Anschluss eines USB-Gerätes wird die Sicherung vom zuletzt angeschlossenen Gerät durchgeführt. (unterstützt Modell N1T1)

Die LED-Anzeige USB blinkt und weist auf eine laufende Sicherung hin.

Nach Abschluss der Sicherung wird ein Signalton ausgegeben, die LED-Anzeige USB erlischt und ein Ordner mit dem Namen des Herstellers des Speichergerätes wird im Verzeichnis service/backup/USB erstellt. Auf diese Weise lassen sich verschiedene Sicherungen unterscheiden. Zudem wird je nach Datum der Sicherung ein Unterverzeichnis erstellt, in dem der gesamte Inhalt des USB-Gerätes auf dem LG Network Storage-Gerät gespeichert wird.

Der Ordnername wird automatisch im folgenden Format erstellt.

Speicherort Name des erstellten Ordners

service/backup/usb

Name des Herstellers des Speichergerätes, Seriennummer/Typ der Datensicherung/Erstellungsdatum des Ordners

※

Falls von einem Speichergerät mehrere einfache Sicherungen erstellt werden, werden die zuletzt gesicherten Daten im Ordner Last Backup gespeichert. Werden an einem Tag dieselben Daten mehr als zweimal gesichert, wird eine Seriennummer hinter dem Datum angehängt. Sämtliche Daten eines externen Speichergerätes werden im zuerst erstellten Ordner gespeichert. In allen nachfolgenden Ordnern werden alle seit der letzten Sicherung hinzugefügten Ordner und Dateien gespeichert.

※

Weitere Hinweise ﬁnden Sie in Kapitel 10-2. Datensicherung - USB-Gerät.

LED-Anzeigen und Tastenfunktionen

Sicherung auf einem optischen Laufwerk

Diese Funktion dient zur Sicherung von auf optischen Discs wie CDs/DVDs gespeicherten Daten auf dem LG Network Storage-Gerät.

2. Sicherung von Daten einer optischen Disc auf dem LG Network Storage-Gerät.

Legen Sie die zu sichernde optische Disc in das DVD-Laufwerk des LG Network StorageGerätes ein.

※

Legen Sie die Disc wie in der Abbildung gezeigt mit der beschriebenen Datenseite in Pfeilrichtung ein.

Nachdem die optische Disc eingelesen wurde ertönt ein Signal und die LED-Anzeige ODD leuchtet auf.

Drücken Sie nun die Sicherungstaste, um die Sicherung der Daten oder des Images zu starten, je nach der über das Web vorgenommenen Konﬁguration zur Sicherung auf optischen Laufwerken.

※

Die Standardeinstellung lautet Datensicher-

ung.

Während der Sicherung blinkt die LED-Anzeige ODD und zeigt den Fortschritt der Sicherung an.

Nach der Sicherung ertönt ein Signal und die optische Disc wird ausgeworfen. Daraufhin erlischt die LED-Anzeige ODD.

Datensicherung

Diese Funktion dient zur Sicherung der Inhalte einer Disc auf dem LG Network Storage-Gerät im ursprünglichen Format. Während der Datensicherung werden gemäß dem Datum der Sicherung und den Voreinstellungen des Benutzers Ordner im Verzeichnis /service/backup/disc-data Ordner erstellt. Werden an einem Tag dieselben Daten mehr als zweimal gesichert, wird eine Seriennummer hinter dem Datum angehängt.

Image-Sicherung (iso-Datei)

Diese Funktion dient zur Sicherung der Inhalte einer Disc auf dem LG Network Storage-Gerät als iso-Imagedatei. Nach Abschluss der Sicherung wird im Verzeichnis /service/backup/disc-image ein Dateiname gemäß dem Datum der Sicherung und den Voreinstellungen des Benutzers erstellt. Werden an einem Tag dieselben Daten mehr als zweimal gesichert, wird die laufende Nummer des jeweiligen Sicherungsordners an den Dateinamen angehängt.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Betriebswahlschalter

Einstellungen für Betriebswahlschalter

Der Betriebswahlschalter beﬁndet sich auf der Rückseite des Network Storage und ermöglicht die Einstellung von drei NAS-Funktionen. Diese Funktionen lauten externe Festplatte/NAS/externes optisches Laufwerk.

1. Einstellungen für Betriebswahlschalter

In der Betriebsart ‘NAS’ wird das Gerät als Network Storage genutzt.

※

Betriebsartwechsel in der Betriebsart ‘NAS’. Beim Betätigen des Schalters wird die Netzwerkverbindung getrennt.

In der Betriebsart ‘EX. HDD’ können Network Storage und PC über ein USBKabel miteinander verbunden werden und der PC als externe Festplattenlaufwerk genutzt werden.

In der Betriebsart ‘EX. ODD’ können Network Storage und PC miteinander verbunden werden und der PC als externes optisches Laufwerk genutzt werden.

Vorsicht

※

Bei einem Wechsel der Betriebsart vor dem Ertönen des Signaltons wird der Wechsel u. U. nicht ordnungsgemäß vollzogen.

※

Bei einem Wechsel der Betriebsart während eines Vorgangs wird dieser unterbrochen und die Betriebsart umgeschaltet. Zum Beispiel wird ein laufender Brennvorgang, eine Sicherung oder eine Festplattenformatierung in der Betriebsart NAS beim Betätigen des Betriebswahlschalters unterbrochen und nicht ordnungsgemäß abgeschlossen.

Vorsichtshinweise bei der Verwendung einer externen Festplatte/eines externen optischen Laufwerks.

※

Die maximale Speicherkapazität einer externen Festplatte und eines externen optischen Laufwerks kann nur unter USB 2.0 genutzt werden.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Betriebswahlschalter Anschluss einer externen Festplatte

Die interne Festplatte des Network Storage kann über ein USB-Kabel mit einem Benutzer-PC verbunden und so als externe Festplatte genutzt werden.

1. Anschluss

Stellen Sie den Betriebswahlschalter in die Position EX. HDD.

Nach Abschluss des Vorgangs leuchtet die Funktionsanzeige am Network Storage auf und ein Signal ertönt.

Schließen Sie zur Verbindung das USB-Kabel am USB-Anschluss auf der Rückseite des Network Storage sowie am USBAnschluss des Benutzer-PCs an.

Bitte überprüfen Sie im Arbeitsplatz des Benutzer-PCs, ob das externe Festplattenlaufwerk erkannt wurde.

Betriebswahlschalter Anschluss einer externen Festplatte

※ ei der Formatierung einer externen Festplatte wird das Dateisystem NTFS erstellt. Von Macintosh-Systemen werden nur NTFS-Festplatten erkannt, daher muss zum Schreiben auf NTFS-Datenträger ein separates Dienstprogramm eingesetzt werden. Bei der Formatierung mit dem Dateisystem FAT32 können bei einem Wechsel in die Betriebsart NAS Störungen auftreten.

Prüfen Sie je nach verwendetem Betriebssystem, ob die externe Festplatte korrekt erkannt wurde.

Windows : Das Gerät wird im

Arbeitsplatz als “LG-NAS” und ebenfalls in der in der Systemsteuerung unter [Disc-Laufwerke] angezeigt.

Linux : Die externe Festplatte

wird auf dem Desktop als

Symbol und ebenfalls unter [System->Verwaltung->DiscTool] angezeigt.

Macintosh : Die externe Fes-

tplatte wird auf dem Desktop als Symbol und ebenfalls unter [Dienstprogramm -> Systeminformationen anzeigen

-> USB] angezeigt.

Betriebswahlschalter Verwendung einer externen Festplatte

Bitte überprüfen Sie die korrekte Verbindung von Network Storage und PC über ein USB-Kabel.

Öffnen Sie im Arbeitsplatz die externe Festplatte.

Die Daten auf dem Benutzer-PC können nun durch Ziehen oder Kopieren und Einfügen auf die externe Festplatte übertragen werden. Zudem können die Daten auf der externen Festplatte gelöscht oder gelesen werden.

Vorsicht

※

Datenübertragungen auf die externe Festplatte sollten stets beendet werden. Beim Abziehen des USB-Kabels oder Betätigen des Betriebswahlschalters am Netzwerkspeichergerät während einer Übertragung auf den Benutzer-PC oder auf die externe Festplatte besteht die Gefahr von Datenverlust.

Betriebswahlschalter

Trennen einer externen Festplatte

1. Eine externe Festplatte sollte stets sicher vom Benutzer-PC getrennt werden.

Windows : Klicken Sie im Infobereich auf das Symbol des externen Festplatten-

laufwerks und trennen Sie das Laufwerk. Die angezeigte Meldung zum Trennen der externen Festplatte kann je nach Konﬁguration des Benutzer-PCs variieren.

Linux : Klicken Sie mit der rechten Maustaste auf

das Symbol der externen Festplatte und klicken Sie auf [Aushängen].

Macintosh : Klicken Sie mit der rechten Maustaste

auf das Symbol der externen Festplatte auf dem Desktop und klicken Sie auf [“LG NAS” auswerfen].

2. Trennen Sie das USB-Kabel vom Benutzer-PC.

Vorsicht

※

Beim Betätigen des Betriebswahlschalters am Network Storage in einer anderen Betriebsart als EX. HDD wird die mit dem Schalter eingestellte Betriebsart gewechselt. Beim Ändern der Betriebsart mit angeschlossener externer Festplatte wird diese nicht mehr auf dem Benutzer-PC angezeigt.

Betriebswahlschalter

Speicherkapazität einer externen Festplatte festlegen

Um die nutzbare Speicherkapazität einer externen Festplatte

※

Webmenü des Administrators werden im Bereich [Festplattenformat] Informationen zum x-Festplattenlaufwerk angezeigt.

zu ändern oder das Laufwerk zu formatieren drücken Sie die Taste ‘Festplattenformat’.

Wählen Sie im eingeblendeten Fenster den Eintrag [HDDFormatierungsbereich] und bewegen Sie den Schiebeschalter der ‘Externen Festplatte’ in die Position der gewünschten Speicherkapazität der externen Festplatte und klicken Sie auf die Schaltﬂäche [Festplattenformat].

※

Die Speicherkapazität der externen Festplatte kann von 10 GB bis 400 GB festgelegt werden.

※

Bei Auswahl der Funktion [HDD-Formatierungsbereich] werden sämtliche Daten gelöscht.

Betriebswahlschalter

Anschluss eines externen optischen Laufwerks

※ Das externe optische Laufwerk des Network Storage kann über ein USB-Kabel mit einem Benutzer-PC verbunden und so als externes optisches Laufwerk genutzt werden.

1. Anschluss

Stellen Sie den Betriebswahlschalter in die Position EX. ODD.

Nach Abschluss des Vorgangs ertönt ein Signal und die LED-Anzeige ODD am Network Storage leuchtet auf.

Schließen Sie zur Verbindung das USB-Kabel am USB-Anschluss auf der Rückseite des Network Storage sowie am USB-Anschluss des Benutzer-PCs an.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

< 시스템 정보 보기에서 외장형 ODD 정보 >

Betriebswahlschalter

Anschluss eines externen optischen Laufwerks

2. Überprüfen Sie, ob das externe optische Laufwerk auf dem PC angezeigt wird. Die Modellbezeichnung lautet “HL-DT-ST DVDRAM GA31N”.

Windows : Das Laufwerk wird

unter Windows XP im Arbeitsplatz als “DVD-RAM-Laufwerk” und unter Windows 7/Vista als “DVD RW-Laufwerk” erkannt und ebenfalls in der Systemsteuerung als [DVD/CD-ROMLaufwerk] angezeigt. Das Laufwerk wird bei eingeleg-

< Erkanntes externes optisches Laufwerk unter Windows XP>

< Erkanntes externes optisches Laufwerk auf dem Desktop unter Ubuntu>

< Erkanntes externes optisches Laufwerk im Datenträger-Verwaltungswerkzeug von Ubuntu >

ter Disc während des Anschlusses oder bei einem Schnittstellenproblem einer Anwendung des Benutzer-PCs möglicherweise auch als “CD-Laufwerk” angezeigt.

Linux : Bei eingelegter Disc wird

das externe optische Laufwerk auf dem Desktop als Symbol und ebenfalls unter [System>Verwaltung->Disc-Tool] angezeigt.

< 바탕화면에 인식된

< Erkanntes externes

외장형 ODD >

optisches Laufwerk auf dem Desktop>

< Erkanntes externes optisches Laufwerk in den Systeminformationen>

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Macintosh : Bei eingelegter

Disc wird das externe optische Laufwerk auf dem Desktop als Symbol und ebenfalls unter [Dienstprogramm -> Systeminformationen anzeigen -> CDBrenner] angezeigt.

Betriebswahlschalter

Verwendung eines externen optischen Laufwerks

1. Verwendung

Legen Sie eine CD oder DVD ein und warten Sie, bis die Disc eingelesen wurde.

Starten Sie Aufnahme oder Wiedergabe mit der gewünschten Anwendung auf dem Benutzer-PC.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Um die Disc zu entnehmen, drücken Sie die Taste EJECT am Network Storage.

Betriebswahlschalter

Trennen eines externen optischen Laufwerks

1. Trennen Sie die externe Festplatte sicher vom PC.

Windows : Klicken Sie im Infobereich auf das Symbol des externen Festplatten-

laufwerks und trennen Sie das Laufwerk. Die angezeigte Meldung zum Trennen der externen Festplatte kann je nach Konﬁguration des Benutzer-PCs variieren.

Linux : Klicken Sie bei eingelegter Disc mit der

rechten Maustaste auf das Symbol des externen optischen Laufwerks auf dem Desktop und klicken Sie auf [Mount trennen].

Macintosh : Klicken Sie bei eingelegter Disc mit

der rechten Maustaste auf das Symbol des externen optischen Laufwerks auf dem Desktop und klicken Sie auf [“Unbekannt 1” trennen].

2. Trennen Sie das USB-Kabel vom Benutzer-PC.

Beim Betätigen des Betriebswahlschalters am Netzwerkspeichergerät in einer anderen Betriebsart als EX. HDD wird die mit dem Schalter eingestellte Betriebsart gewechselt. Beim Ändern der Betriebsart mit angeschlossenem externen optischen Laufwerk wird dieses nicht mehr auf dem Benutzer-PC angezeigt.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Produktinstallation Installation des Network Storage

Bei Verwendung eines DHCP-Servers zur Verbindung des Network Storage mit einem IP-Netzwerk-Freigabegerät/Switch/Hub, wählen Sie die automatische IP-Zuweisung, so dass die Netzwerkinformationen vom DHCP-Server abgerufen werden. Bei Vergabe einer bestimmten IP-Adresse durch den Netzwerk-IPAdministrator müssen einfach nur die IP-Adresse, Subnetzmaske, StandardGateway und DNS-Informationen eingegeben werden.

1. Verbinden Sie den LAN-Anschluss des Network Storage über das mitgelieferte LAN-Kabel mit dem LAN-Anschluss des Netzwerkgerätes (IP-NetzwerkFreigabegerät/Router/Hub/Switch) oder direkt mit dem LAN-Anschluss des PCs.

Bei vorhandenen Netzwerkgeräten (IP-Netzwerk-Freigabegerät/Switch/Hub) :

Schließen Sie das LG Network Storage-Gerät über einen Hub/Switch/Router wie folgt am Benutzer-PC an.

Netzwerk-Freigabegerät

(Die Form kann je nach Netzwerk-Freigabegerät variieren.)

Network Storage

(N1T1)

Produktinstallation Installation des Network Storage

2. Schließen Sie das Netzkabel des LG Network Storage-Gerätes an und drücken Sie den Netzschalter auf der Rückseite, um das LG Network StorageGerät hochzufahren.

Nach dem Betätigen des Netzschalters auf der Rückseite des Network Storage wird der Startvorgang nach etwa 40 Sekunden bis einer Minute mit einem Signalton abgeschlossen. (Bei normaler Verbindung leuchtet die Netzwerk-LED.)

Direkte Verbindung mit einem PC ohne Netzwerk :

Bitte schließen Sie das LG Network Storage-Gerät über ein LAN-Kabel direkt am PC an.

LAN-kabel

Desktop-PCNetwork Storage

Start -> Settings -> Network connection -> Klicken Sie die rechte Maustaste und wählen Sie ‘local area connection’ -> Properties

Produktinstallation Installation des Network Storage

Falls das Fenster LAN-Verbindungsstatus eingeblendet wird, ändern Sie bitte die IP des PCs wie folgt. (Beispiel) Eigenschaften -> Doppelklicken Sie auf das Internetprotokoll (TCP/IP), um ein Fenster zur Einstellung der IP des PCs einzublenden, und nehmen Sie die erforderlichen Änderungen vor.

Bitte ändern Sie die NAS-IP mithilfe der NAS-Detector. NAS- Detector -> Netzwerkinformationen ändern -> Nehmen Sie die Änderungen vor und klicken Sie auf ‘Änderungen übernehmen’ (6-1. Siehe Kapitel Netzwerkspeichergerät verwenden (NAS-Detector verwenden)

Geben Sie das Kennwort ein und klicken Sie auf OK.

Das Kennwort lautet

’admin’

※

Bei direktem Anschluss des Network Storage am PC über ein LAN-Kabel ist keine Kabel-Internetverbindung für den PC möglich.

Softwareinstallation

Funktionen und unterstützte Betriebssysteme

Auf der im Lieferumfang des LG Network Storage-Gerätes enthaltenen CD “LG Network Storage PC Software Installer” beﬁndet sich die folgende Software.

1. NAS Detector

Mithilfe der “NAS-Detector ” können LG Network Storage-Geräte im BenutzerNetzwerk mühelos und schnell gefunden werden.

2. NAS Monitor

Mithilfe der “NAS-Überwachung” kann der Status des LG Network StorageGerätes in Echtzeit überwacht werden und ermöglicht zudem einfache Steuerungsfunktionen.

3. Nero backitup&burn

4. LG NAS Installation Wizzard

Programma

Acrobat Reader

Flash Player

NAS Detector

NAS Monitor

Nero backitup&burn

LG NAS Installation Wizard

Die nutzbaren Anwendungen variieren je nach verwendetem Betriebssystem.

※

Windows Mac Linux

Ondersteunend besturingssysteem

Softwareinstallation

Installation einer NAS-Detector

Das NAS wird auf der Web-Benutzeroberﬂäche unter der Bezeichnung ‘LG Network Storage’ angezeigt.

1. Legen Sie die CD “LG Network Storage PC Software Installer” ein. Legen Sie die mit dem System gelieferte CD in das optische Laufwerk (CD-/DVD-Laufwerk) des Benutzer-PCs ein.

Vorsicht

※

Legen Sie nicht die CD ‘Network Storage’ ein.

2. Während der automatischen Installation wird das folgende Fenster eingeblendet.

Klicken Sie auf ‘NAS-Detector’, um die ‘NAS- Detector’ auf dem Benutzer-PC zu

Der LG NAS Install Wizard hilft dabei die NAS-Installation und komplizierte Networkkon-

ﬁgurationen einfach durchzuführen. (DDNS)

installieren.

Klicken Sie zur Installation der NAS- Monitor und von Nero Back It Up & Burn auf NAS Monitor bzw. Nero Back It Up & Burn.

Klicken Sie auf dieses Symbol, falls auf dem PC kein Flash-Player installiert ist.

3. Wählen Sie nach Abschluss der Installation eine Sprache aus und erstellen Sie eine Verknüpfung auf dem Desktop.

Verwendung des Network Storage

Verwendung einer NAS-Detector

Dieses Kapitel enthält Anleitungen zur Verwendung der NAS- Detector und NAS- Monitor. Genauere Anleitungen zur Verwendung der Bundle-Software ﬁnden Sie im Benutzerhandbuch der jeweiligen Software. (Nero Back It Up & Burn)

1. Überprüfen Sie die vorhandene Netzwerkverbindung des PCs und starten Sie die Software mit einem Doppelklick auf das Symbol ‘NAS-Detector’ auf dem Desktop.

2. Die ’NAS-Detector’ sucht automatisch nach allen derzeit im Netzwerk vorhandenen LG Network Storage-Geräten. Nach Abschluss der Suche werden die gefundenen Geräte sortiert nach ‘MAC-Adresse’, ‘IP-Adresse’, ‘Hostname’ der jeweiligen LG Network Storage-Geräte angezeigt.

※

Sollte kein LG Network Storage-Gerät gefunden werden, klicken Sie auf die Schaltﬂäche ‘Netzwerk durchsuchen’, um die Suche zu wiederholen. Falls keine Suche mit der ’NAS-Detector’ möglich ist, überprüfen Sie die Netzwerkverbindung. Hinweise zur Manuellen Zuweisung einer IP-Adresse ﬁnden Sie in Kapitel 8-1. Systemeinstellungen [Netzwerkeinstellungen].

MAC address : Jedes LG

Network Storage-Gerät besitzt eine eindeutige Nummer, die auf dem Etikett auf der Rückseite des Gerätes angegeben ist.

Host name : LG-NAS-N1T1

Verwendung des Network Storage

Verwendung einer NAS-Detector

3. Für die gefundenen LG Network Storage-Geräte werden Netzwerkinformationen des Network Storage wie zum Beispiel Subnetzmaske, Standard-Gateway oder DNS sowie die Schaltﬂächen ‘Netzwerkinformationen ändern’, ‘Webmenü öffnen’ und ‘Netzwerkordner öffnen’ angezeigt.

※

Zum störungsfreien Ausführen der “NAS-Detector ” sollte der Benutzer-PC mit demselben IP-Netzwerk-Freigabegerät/Switch/Hub wie das LG Network Storage-Gerät verbunden sein.

4. Klicken Sie auf die Schaltﬂäche ‘Netzwerkinformationen ändern’, um wichtige Informationen wie die IP-Adresse zu ändern.

※

Bei Einsatz eines IP-Netzwerk-Freigabegerätes oder eines DHCP-Servers im Netzwerk werden die Auswahlmöglichkeiten für DHCP angezeigt. Falls keine IP-Adresse zugewiesen wurde, kann die IP-Adresse entweder über die “NAS- Detector” oder durch Auswahl der DHCP-Option ermittelt und automatisch zugewiesen werden.

Verwendung des Network Storage

Verwendung einer NAS-Detector

5. Klicken Sie auf ‘Webmenü öffnen’, um das Webmenü des LG Network StorageGerätes aufzurufen.

6. Klicken Sie auf ‘Netzwerkordner öffnen’, um den Netzwerkordner des LG Network Storage-Gerätes aufzurufen.

7. Klicken Sie auf ‘Webmenü öffnen’ oder ‘Netzwerkordner öffnen’ und wählen Sie im eingeblendeten Meldungsfenster ‘Ja’, um eine Verknüpfung auf dem Desktop zu erstellen. So können das Webmenü bzw. der Netzwerkordner des Network Storage schnell und einfach über die Verknüpfung aufgerufen werden.

Verknüpfung zu NASWebmenü

Verknüpfung zu NASNetzwerkordner

Verwendung des Network Storage

Verwendung eines Webmenüs

Im Webmenü haben Sie die Möglichkeit, das LG Network Storage-Gerät zu verwalten, einschließlich Konﬁguration der Netzwerkinformationen des LG Network Storage-Gerätes, Verwaltung von Freigaben und Verwaltung von Diensten. Hier kann ebenfalls die Datensicherung mithilfe des DVD-Laufwerks oder mobiler Geräte festgelegt werden.

Klicken Sie auf ‘Webmenü öffnen’

Wählen Sie im eingeblendeten Fenster den Eintrag ‘Verknüpfung zu Webmenü’.

LG-NAS_We

bMENU

Wählen Sie die gewünschte Sprache.

※

Aus Sicherheitsgründen erfolgt nach 20 Minuten ohne Vorgang eine automatische Abmeldung.

Die Anmeldung erfolgt durch Eingabe der Benutzerkennung ‘admin’ und dem Kennwort ‘admin’.

※

Sie haben die Möglichkeit, die Einstellungen des Network Storage zu ändern.

※

Das Kennwort sollte zur Sicherheit geändert werden. (Klicken Sie auf ‘admin’ und wählen Sie Webmenü -> Administratorkonto -> Benutzer

-> Kennwort ändern.)

Verwendung des Network Storage

Verwendung von Netzwerkordnern

Dateien können über das Network Storage für andere am PC angeschlossene Festplattenlaufwerke freigegeben und dort gespeichert werden.

1. Doppelklicken Sie auf die Verknüpfung zum Netzwerkordner des LG Network StorageGerätes.

2. Daraufhin werden das DVD-Laufwerk des LG Network Storage-Gerätes, ‘cdrom’ sowie der Standardordner ‘service’/‘volume1_public’/‘x-hdd’ angezeigt.

3. Um den Inhalt der im LG Network Storage-Gerät eingelegten Disc anzuzeigen, doppelklicken Sie auf ‘cdrom’, wechseln Sie zum Festplattenlaufwerk des LG Network Storage-Gerätes und doppelklicken Sie auf den Ordner ‘volume1_public’ oder ‘x-hdd’.

※

Sollte der Inhalt auf der CD-ROM des LG Network Storage-Gerätes nicht korrekt angezeigt werden, aktualisieren Sie die Ansicht.

※

Die voreingestellte Benutzerkennung für das LG Network Storage-Gerät lautet admin, das Kennwort lautet ebenfalls admin.

※

Die Ordner volume1_public, x-hdd und service werden nur angezeigt, wenn der Datenträger korrekt konﬁguriert wurde.

Verwendung des Network Storage

Verwendung einer NAS-Monitor

Die NAS-Monitor verfügt über verschiedene Funktionen zur mühelosen Bedienung des LG Network Storage-Gerätes. Zum Beispiel besteht beim Öffnen eines Netzwerkordners oder beim Zugriff auf eine Webseite die Möglichkeit, verschiedene Funktionen über das Menü der NAS- Monitor auszuführen.

Die NAS-Monitor erhält sämtliche IP-Adressinformationen normalerweise automatisch vom LG Network Storage-Gerät. Daher können der Netzwerkordner oder die Webanwendung auch bei einer Änderung der IP-Adresse weiterhin und ohne weitere Einstellungen geöffnet werden.

Bei aktivierter NAS- Monitor wird unter Windows ein Symbol im Infobereich in der unteren, rechten Bildschirmecke angezeigt. Der folgende Menübildschirm erscheint beim Klicken mit der rechten Maustaste.

Verwendung des Network Storage

Verwendung einer NAS-Monitor

Web menu Diese Funktion dient zum Zugriff auf Webseiten.

Network folder Diese Funktion dient zum Öffnen des Netzwerkordners. Beim Doppelklicken auf das Symbol mit der linken Maustaste wird der Netzwerkordner geöffnet.

FTP server Diese Funktion dient zur Verbindung mit einem FTP-Server.

NAS detector Diese Funktion dient zum Starten des NAS-Detectorsprogramms, mit dem die IP-Adresse des LG Network Storage-Gerätes geändert werden kann.

Dieses Menü wird nur dann aktiviert, wenn zuvor die NAS-Detector installiert wurde.

Select NAS Bei Verwendung eines einzelnen LG Network Storage-Gerätes werden die IP-Adressinformationen von der NAS-Überwachung automatisch eingerichtet. Bei Verwendung mehrerer LG Network Storage-Geräte werden u. U. zahlreiche Informationen an die NAS-Überwachung übertragen, so dass nicht sofort ersichtlich ist, welches LG Network Storage-Gerät bei Auswahl eines Menüeintrages verwendet werden soll. Es ist daher hilfreich, die jeweiligen Informationen zu jedem LG Network Storage-Gerät zu notieren.

View the Last Message Anzeige der zuletzt gesendeten Mitteilungen.

Hide Message Es werden keine vom LG Network Storage-Gerät gesendeten Mitteilungen angezeigt.

Verwendung des Netzwerks

Verbindung unter Windows

Zu den wichtigsten Funktionen des LG Network Storage-Gerätes gehört der Filesharing-Dienst. In diesem Kapitel wird beschrieben, wir das LG Network Storage-Gerät unter verschiedenen Betriebssystemen wie Windows, Mac oder Linux als Netzlaufwerk eingerichtet wird.

1. PC-Programme

Installieren Sie das NAS-Detectorsprogramms des LG Network Storage-Gerätes von der PC-Softwareinstallations-Disc und starten Sie die Anwendung über einen Klick auf die Schaltﬂäche “Netzwerkordner verbinden”. Daraufhin ist der Zugriff auf den freigegebenen Ordner des LG Network Storage-Gerätes möglich.

2. Rufen Sie den Eintrag ‘Ausführen’ im Startmenü von Windows auf

Klicken Sie im Windows-Startmenü auf “Ausführen” und geben Sie die ‘\\IP-Adresse’ ein, um eine Verbindung zum LG Network Storage-Gerät herzustellen. Falls die IP-Adresse nicht bekannt ist, ﬁnden Sie Hinweise im Kapitel 6-1. Verwendung des Network Storage [Verwendung einer NAS-Detector ].

Verwendung des Netzwerks

Verbindung unter Windows

3. Funktion Windows-Filesharing

Öffnen Sie den Windows-Webbrowser und geben Sie in der Adresszeile die ‘\\IPAdresse’ ein. Nach der Anmeldung können Sie auf den Server zugreifen. Falls die IP-Adresse nicht bekannt ist, ﬁnden Sie Hinweise im Kapitel 6-1. Verwendung des Network Storage [Verwendung einer NAS-Detector ].

Richten Sie ein Netzlaufwerk nach den Hinweisen für die Serververbindung ein.

※

Bei der Einrichtung als Netzlaufwerk können Sie das LG Network Storage-Gerät beim nächsten Zugriff schneller aufrufen.

“tool” -> network drive connection”, oder klicken Sie mit der rechten Maustaste auf das Netzlaufwerk.

Geben Sie Fenster ‘Netzlaufwerk verbinden’ einen Laufwerkbuchstaben und einen Verbindungsordner an und klicken Sie auf ‘ﬁnish’.

Die Anmeldung erfolgt durch Eingabe der Benutzerkennung ‘admin’ und dem Kennwort ‘admin’.

Das Laufwerk kann nach dem Erstellen unter Arbeitsplatz zusätzlich zum Festplattenlaufwerk genutzt werden.

Verwendung des Netzwerks

Verbindung unter Mac

Sie haben die Möglichkeit, einen freigegebenen Ordner für das LG Network Storage-Gerät zur MAC-Serverliste hinzuzufügen und diesen Ordner manuell zum Suchmodul hinzufügen.

Klicken Sie in der Menüleiste auf “Gehe zu” und wählen Sie “Mit Server verbinden”.

Geben Sie im Feld ‘Serveradresse’ die IP-Adresse des LG Network Storage-Gerätes im Format “smb://IP-Adresse des LG Network Storage-Gerätes”ein und klicken Sie auf die Schaltﬂäche ‘Verbinden’. Falls die IP-Adresse des LG Network Storage-Gerätes nicht bekannt ist, ﬁnden Sie Hinweise im Kapitel 6-1. Verwendung des Network Storage [Verwendung einer NASDetector ].

Geben Sie Benutzerkennung und Kennwort ein und klicken Sie auf die Schaltﬂäche ‘Registrierter Benutzer’. Die voreingestellte Benutzerkennung lautet : admin, das voreingestellte Kennwort lautet: admin. Aus Sicherheitsgründen sollte dieses Kennwort nach der Anmeldung auf der Web-Administratorseite geändert werden.

Verwendung des Netzwerks

Verbindung unter Mac

Wählen Sie den Datenträger (Beispiel: cdrom/service/ volume1_public), der in der Ordnerliste des LG Network Storage-Gerätes angezeigt werden soll und klicken Sie auf die Schaltﬂäche “OK”.

Der freigegebene Ordner wird geöffnet und der Inhalt des Ordners wird angezeigt.

Verwendung des Netzwerks

Verbindung unter Linux

Unter Einsatz des SMB-Dienstes kann das LG Network Storage-Gerät ebenfalls unter Linux verwendet werden, wenn dieses über das Betriebssystem Windows oder MAC OS installiert wurde. Unter Linux wird die Verbindung wie folgt hergestellt. In den Anleitungen wird die Installation des Betriebssystems Ubuntu vorausgesetzt.

Klicken Sie in der Menüleiste auf den Eintrag ‘Standort’ und wählen Sie ‘Netzwerk’..

Beim Klicken auf ‘Netzwerk’ wird das LG Network Storage-Gerät angezeigt. Bitte wählen Sie das gewünschte LG Network Storage-Gerät aus, zu dem die Verbindung hergestellt werden soll.

Bei Auswahl des LG Network Storage-Gerätes wird die Ordnerliste des LG Network StorageGerätes angezeigt. Wählen Sie den Datenträger (Beispiel: cdrom/service/volume1_public).

Verwendung des Netzwerks

Verbindung unter Linux

Die Verbindung zum LG Network Storage-Gerät erfolgt durch Eingabe der Benutzerkennung und des Kennworts. Die voreingestellte Benutzerkennung lautet: admin, das voreingestellte Kennwort lautet: admin. Aus Sicherheitsgründen sollte dieses Kennwort nach der Anmeldung auf der Web-Administratorseite geändert werden.

Nach der Anmeldung wird der freigegebene Ordner des LG Network Storage-Gerätes eingeblendet.

Nach der Netzwerkeinrichtung wird eine Verknüpfung auf dem Desktop erstellt.

Systemeinstellungen

Im Menü ‘Netzwerkeinstellungen’ werden wichtige Konﬁgurationen zur Verbindung mit dem LG Network Storage-Gerät über das Netzwerk vorgenommen. Diese Einstellungen müssen sorgfältig vorgenommen werden, da bei fehlerhafter Konﬁguration Verbindungsprobleme auftreten können.

1. Systemname

Klicken Sie unter ‘Netzwerk’ auf die Registerkarte ‘Systemname’. Geben Sie einen Systemnamen für das LG Network Storage-Gerät ein. Der Systemname sollte mindestens drei und höchstens 12 Zeichen enthalten. Es dürfen Buchstaben (A-Z oder a-z), Ziffern (0-9) und Bindestriche (-) verwendet werden, wobei Ziffern und Bindestriche nicht als erste Zeichen verwendet werden können. Sonderzeichen sind nicht zulässig.

Netzwerkeinstellungen

Beispiele für zulässige Systemnamen : LG-NAS, LGNAS-123 Beispiele für nicht zulässige Systemnamen : LG_NAS, -LGNAS, 123-LG, LG-#, LG/N

Zur Beschreibung des Systems können maximal 24 Zeichen bestehend aus Buchstaben, Ziffern, Unterstrichen (_), Bindestrichen (-) und Leerzeichen verwendet werden. Die vorgenommenen Einstellungen werden nur für den Client übernommen.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

Systemeinstellungen

Netzwerkeinstellungen

2. IP-Adresse

Zuweisung einer IP-Adresse für die Netzwerkschnittstelle. Diese Einstellung muss sorgfältig vorgenommen werden, da die Verbindung zum System ansonsten nur eingeschränkt möglich ist.

Zuweisung einer vorhandenen IP-Adresse : Wählen Sie den Eintrag ‘Manu-

elle IP-Zuweisung’, um eine von Ihrem Netzwerkadministrator zugeteilte oder eine benutzerdeﬁnierte IP-Adresse zuzuweisen. Gehen Sie zur Eingabe der IP-Adresse, Subnetzmaske, des Standard-Gateway und der DNS-Adresse wie folgt vor.

IP-Adresse: Geben Sie die gewünschte IP-Adresse ein

Subnetzmaske: Geben Sie eine geeignete Subnetzmaske für die vorhandene

Netzwerkumgebung ein.

Standard-Gateway : Zuweisung einer Route zur Verbindung nach außen Falls kein Standard-Gateway im Netzwerk vorhanden ist, geben Sie die entsprechende IP-Adresse ein.

Standard-DNS-Serveradresse : Über den DNS-Server werden die Verknüpfungen von Domänennamen und IP-Adressen verwaltet. Falls kein geeigneter DNS eingerichtet wird, können Funktionen wie E-Mail, DDNS sowie Domänenfunktionen nicht störungsfrei ausgeführt werden.

Sekundäre DNS-Serveradresse : Geben Sie die Adresse des sekundären DNS-Servers ein.

Automatische Zuweisung einer IP-Adresse : Wählen Sie den Eintrag ‘IP-Adresse

automatisch zuweisen’, so dass Sie automatisch eine IP-Adresse zugewiesen bekommen. Diese Option steht bei vorhandenem DHCP-Server (oder eines Gerätes zur Freigabe von Internet-IPs im Netzwerk) innerhalb des Netzwerks zur Verfügung. Bei aktivierter DHCP-Option wird die Verbindung zu einem Web-Menü getrennt. Bitte überprüfen Sie die neue IP-Adresse mithilfe einer NAS-Detectorssoftware. Da die Funktion DHCP seine IP-Adresse regelmäßig selbst erneuert, kann sich die IP-Adresse ebenfalls ändern, was in bestimmten Fällen nicht erwünscht ist.

Beachten Sie dies, bevor Sie die DHCP-Einstellungen verändern.

※

Falls IP-Adresse automatisch zugewiesen wird und sich kein DHCP-Server innerhalb des Netzwerks beﬁndet, erfolgt die Zuweisung einer Link-Local-Adresse automatisch, zum Beispiel 169.254.XXX.XXX. Diese Funktion ist bei direkter Verbindung des PCs über ein Netzwerkkabel möglich. In diesem Fall sollte die IP-Adresse des PCs ebenfalls über die Option ‘IP-Adresse automatisch zuweisen’ eingerichtet werden.

Systemeinstellungen

3. Arbeitsgruppe

Geben Sie einen Namen für die Arbeitsgruppe im Windows-Netzwerk ein. Um unter Windows auf freigegebene Ordner des LG Network Storage-Gerätes zuzugreifen, gehen Sie wie folgt vor.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

Netzwerkeinstellungen

Systemeinstellungen

1. [UPnP]

Mithilfe der Funktion UPnP-Anschlussweiterleitung kann das LG Network Storage-Gerät Anfragen über ein am LG Network Storage-Gerät angeschlossenes Netzwerk-Freigabegerät direkt empfangen. Beim DDNS-Zugriff auf das LG Network Storage-Gerät von außen sollte die Konﬁguration so vorgenommen werden, dass an das Netzwerk-Freigabegerät gesendete Anfragen an das LG Network Storage-Gerät weitergeleitet werden, indem die Einstellungen des Netzwerk-Freigabegerätes geändert werden. Das Netzwerk-Freigabegerät kann so konﬁguriert werden, dass Weiterleitungen ohne Einrichtung des Netzwerk-Freigabegerätes ermöglicht werden.

Remotezugriff

Klicken Sie im Netzwerkmenü auf die Registerkarte -> Remotezugriff (DDNS).

Bei normaler Anzeige der Adresse des Netzwerk-Freigabegerätes wird die Funktion Anschlussweiterleitung für das Netzwerk-Freigabegerät eingeblendet. Wählen Sie für den Eintrag UPnP-Anschlussweiterleitung die Option ‘Zulassen’.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

※

Falls das Netzwerk-Freigabegerät keine UPnP-Anschlussweiterleitung unterstützt oder diese Funktion deaktiviert wurde, können Verbindungsstörungen auftreten.

Systemeinstellungen

Remotezugriff

2. DDNS (Dynamischer DNS)

Mithilfe von DDNS kann der Zugriff auf das LG Network Storage-Gerät über einen Domänennamen erfolgen. (Beispiel: http://meinName.lgnas.com oder ftp://meinName.lgnas. com) Bei Verwendung einer festen IP kann die Internet-Verbindung zum Server immer über dieselbe IP-Adresse erfolgen. Bei einer Änderung der IP-Umgebungseinstellungen und somit der IP-Adresse selbst wird der Zugriff mithilfe der DDNS-Funktion weiterhin gewährleistet. Dazu werden Änderungen der IP-Adresse in Echtzeit überwacht und der Domänenname entsprechend neu zugeordnet. Änderungen der IP-Adresse müssen somit nicht permanent angepasst werden, sodass der Zugriff immer über dieselbe feste Adresse möglich ist.

Klicken Sie im Netzwerkmenü auf die Registerkarte Remotezugriff (DDNS).

Wählen Sie für den Eintrag DDNS die Option ‘Zulassen’. Geben Sie einen Namen für die Domäne sowie ein beliebiges Kennwort ein.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

Vorsicht

※

Ein Domänenname darf keine Sonder- und Leerzeichen enthalten (nur Buchstaben und Ziffern).

※

Wählen Sie nach der Registrierung eines Domänennamens für einen anderen Domänennamen die Option ‘Deaktivieren’, um diese vorherige Domäne zu löschen. So haben Sie die Möglichkeit, den entsprechenden Domänennamen für andere Netzwerk-Speichergeräte zu registrieren und zu verwenden.

※

Bitte bewahren Sie das Kennwort gut auf.

Die Nachricht ‘DDNS läuft einwandfrei’ erscheint, und die IP Adresse wird bei Beendigung der DDNS Einstellungen eingestellt.

Systemeinstellungen Datum und Uhrzeit einstellen

Einstellung der Systemzeit. Die aktuelle Uhrzeit des Systems muss eingestellt werden, um die Zeitangaben für Dateien innerhalb eines freigegebenen Ordners sowie in der Protokolldatei korrekt anzuzeigen.

1. Datum und Uhrzeit einstellen

Klicken Sie auf die Schaltﬂäche ‘Zeit’, um Datum und Uhrzeit einzustellen.

Klicken Sie auf die Schaltﬂäche ‘Bearbeiten’.

Über den Eintrag ‘Zeitzone’ kann die Zeitzone angegeben werden, in der das LG Network Storage-Gerät verwendet wird Die Zeitzone sollte hier korrekt angegeben werden, damit NTP-Vorgänge störungsfrei bearbeitet werden können.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

※

Um die aktuelle Uhrzeit Ihres Computers zu übernehmen, klicken Sie auf die Schaltﬂäche ‘Lokalzeit verwenden’.

2. NTP-Einstellungen

Mithilfe des Netzwerkzeit-Protokolls (NTP) kann die Systemzeit in regelmäßigen Abständen über einen Zeitserver abgeglichen werden. Es wird empfohlen, diese Funktion zu aktivieren, sodass stets die aktuelle Uhrzeit eingestellt ist. Bei Auswahl des Standard-NTP-Servers wird die Uhrzeit über den Server pool.ntp.org angepasst.

Systemeinstellungen

Bestimmte Abschnitte des Festplattenlaufwerks werden für Systemdateien des LG Network Storage-Gerätes reserviert. Daher ist die angezeigte Kapazität eines Laufwerks nach der Organisation geringer, als die tatsächliche Kapazität der Festplatte.

※

Das Produkt ist bei Lieferung bereits vororganisiert. Daher sollte dieses Menü nur zur neuen Einrichtung der Datenträgerorganisation aufgerufen werden.

Festplatte einrichten

1. Datenträger formatieren

Bitte gehen Sie zur Formatierung des Datenträgers folgendermaßen vor. Während der Formatierung des Datenträgers gehen sämtliche Daten auf dem formatierten Festplattenbereich verloren und können nicht weiter genutzt werden.

Der aktuelle Name sowie weitere Beschreibungen zum organisierten Datenträger werden im oberen Bereich angezeigt.

Um den Bereich und die Größe für die Formatierung einer externen Festplatte festzulegen, klicken Sie auf die Schaltﬂäche “Festplatte formatieren”.

- Für die externe Festplatte können Sektoren in 10 Abschnitten von 10 GB bis 400 GB festgelegt werden.

- Die Kapazität eines Sektors einer externen Festplatte beträgt normalerweise 10% der Gesamtkapazität der Festplatte. Diese Größe kann über die Administrator-Webseite geändert werden. Die Daten auf dem Sektor der externen Festplatte werden beim Ändern der Kapazität formatiert. Bitte wählen Sie die Größe des externen Festplattensektors nach der voraussichtlichen Anwendung.

2. Papierkorb leeren

Beim Löschen einer Datei oder eines Ordners während der Arbeit mit dem Netzlaufwerk wird ein Papierkorb angelegt, in den gelöschte Elemente vorübergehend verschoben werden. Um gelöschte Dateien und Ordner wiederherzustellen, können diese aus dem Papierkorb an den gewünschten Speicherort verschoben werden. Der sich der Papierkorb im Stammverzeichnis beﬁndet, werden für jeden Benutzerordner ebenso viele Papierkörbe angelegt. Um sämtliche Papierkörbe bei unzureichender Speicherkapazität auf dem Festplattenlaufwerk zu leeren, klicken Sie im Web-Bildschirm Datenträger auf das jeweilige Papierkorb-Symbol.

※

Im Menü “Administratorkonto” -> “Ordner” kann für jeden Ordner eine PapierkorbFunktion ausgewählt werden.

3. HDD Untersuche

“HDD Untersuche” -Schaltﬂäche anklicken, die Inspektion wird gestartet.

Untersucht URE (unrecoverable read error) auf der Festplatte.

Systemeinstellungen

Fehlerhafte Sektoren wiederherstellen (Active BSR)

Über die Funktion Active BSR (Bad Sector Recovery) können fehlerhafte Sektoren wiederhergestellt werden, die beim Lesezugriff auf das Festplattenlaufwerk ermittelt wurden.Bei normalen Festplattenlaufwerken können fehlerhafte Sektoren bei unsachgemäßer Verwendung des Laufwerks oder bei einem Stromausfall entstehen. Auf einem fehlerhaften Sektor gespeicherte Daten können mithilfe von Active BSR jedoch nicht wiederhergestellt werden, da diese Daten bereits unwiderruﬂich beschädigt sind.

1. Wiederherstellung fehlerhafter Sektoren

Zulassen : Active BSR aktivieren. Sperren : Active BSR deaktivieren. (Standardeinstellung).

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

Hinweis :

- Auch bei aktivierter Active BSR-Funktion bleibt die Leistung des Festplattenlaufwerks unbeeinträchtigt.

- Physikalisch beschädigte Sektoren/Logisch beschädigte Sektoren Auf einem Festplattenlaufwerk kann zwischen logisch oder physikalisch beschädigten Sektoren unterschieden werden.Physikalisch beschädigte Sektoren können durch Defekte des Festplattenlaufwerks selbst auftreten, z. B. aufgrund des Alters oder bei Erschütterungen der Festplatte. Bei physikalisch beschädigten Sektoren sollte ein Festplattenlaufwerk ausgetauscht werden. Logisch beschädigte Sektoren auf einem Festplattenlaufwerk werden in den Statusinformationen des betreffenden Sektors vermerkt und können über einen separaten Vorgang wiederhergestellt werden.

- Mit Active BSR können keine physikalisch beschädigten Sektoren wiederhergestellt werden. Sollten physikalisch beschädigte Sektoren erkannt werden, werden diese Informationen im Systemprotokoll gespeichert und die Wiederherstellung wird abgebrochen.

Selective Mirror

1. Selective Mirror Liste hinzufügen

Optionaler Schutz auf Ordnerebene

Wenn Sie die Selective Mirror Funktion nutzen, werden Kopien bestimmer Ordner erstellt, womit die Daten selbst bei Datenverlust wieder hergestellt werden können. Wenn via SMB (Samba) und FTP auf dem LG Network Storage Daten gespeichert werden, werden Veränderungen im Quellordner im Zielordner identisch gepiegelt, so dass die als Quellordner gewählten Verzeichnisse zweifach geschützt werden können.

Selective Mirror Aktivierung wählen.

Wenn Sie den “Hinzufügen” Button drücken wechselt der Bildschirm so dass Sie eine neue Liste hinzufügen können.

Unter ‘Quellpfad’ wählen Sie das zu sichernde Verzeichnis aus, unter ‘Zielpfad’ den Ordner in dem das Backup erstellt werden soll. Wenn Sie den Speichern Button anklicken können Sie sehen, dass eine neue Liste hinzugefügt wurde.

Selective Mirror

Optionaler Schutz auf Ordnerebene

2. Selective Mirror Liste bearbeiten

※

Es kann nur eine Konﬁguration auf einmal bearbeitet werden.

3. Selective Mirror Liste löschen

Markieren Sie das Kontrollkästchen vor der Konﬁguration die Sie bearbeiten möchten und klicken Sie auf “Bearbeiten”.

Nachdem Sie ‘Quellpfad’ und ‘Zielpfad’ korrigiert haben, klicken Sie auf “OK” um die bearbeitete Konﬁguration zu bestätigen.

Wählen Sie die zu

löschende Konﬁguration mithilfe der vorderen Kontrollkästchen.

Wenn Sie ‘Löschen’ drücken können Sie sehen, dass die ausgewählte Konﬁguration gelöscht wurde.

※

Es können mehrere Konﬁgurationen auf einmal gelöscht werden.

※

Um die Wirksamkeit des Selective Mirrors zu erhöhen wird empfohlen die Quell- und Zielordner jeweils auf ein anderes Volume zu legen.

※

Einschränkungen

- Quell- und Zielordner dürfen nicht identisch sein.

- Ein Quellordner kann maximal 4 Zielverzeichnisse besitzen.

- Ein Quellordner kann nicht in einer anderen Konﬁguration als Zielordner festgelegt werden.

- Ein Unterverzeichnis eines Quellordners kann nicht zum Zielordner benannt werden.

- Als Zielordner festgelegte Verzeichnisse können in anderen Konﬁgurationen nicht als Quellordner festgelegt werden.

Systemeinstellungen Stromversorgungs-Management

Sie haben die Möglichkeit, sämtliche Einstellungen zur Stromversorgung des LG Network Storage-Gerätes zu verwalten (Bereitschaftsbetrieb, Notstrombetrieb, Systemabschaltung).

1. Einstellung des Bereitschaftsbetriebs

Mithilfe dieser Funktion wird der Stromverbrauch durch Konvertierung sämtlicher Festplattenlaufwerk im LG-Netzwerk verringert Wenn über einen bestimmten Zeitraum keine Datenübertragung erfolgt, wird das LG Network Storage-Gerät in den Bereitschaftsmodus versetzt. Beim Lesen und Schreiben von Daten im Bereitschaftsbetrieb des LG Network Storage-Gerätes wird das Festplattenlaufwerk des LG Network Storage-Gerätes aktiviert und ist nach 3-15 Sekunden betriebsbereit.

※

Es wird empfohlen, den Bereitschaftsbetrieb zu aktivieren, wenn das Gerät häuﬁg oder über einen längeren Zeitraum nicht genutzt wird.

Klicken Sie auf das Startmenü und stellen Sie für den Bereitschaftsbetrieb die Option ‘Zulassen’ bzw. ‘Sperren’ ein. Fahren Sie bei Auswahl der Option ‘Zulassen’ mit dem nächsten Schritt fort.

Legen Sie eine Verzögerung bis zum Aktivieren des Bereitschaftsbetriebs fest und klicken Sie auf die Schaltﬂäche ‘Ändern’.

※

Falls über den angegebenen Zeitraum keine Datenübertragung auf dem LG Network Storage-Gerät festgestellt wird, wird das Gerät in den Energiesparmodus versetzt. Die Verzögerung kann auf 30/60/120 Minuten eingestellt werden.

Systemeinstellungen Stromversorgungs-Management

2. Einstellung des Notstrombetriebs

Mithilfe dieser Funktion kann die Stromversorgung bei einer unerwarteten Unterbrechung über ein extern angeschlossenes USV-Gerät aufrechterhalten werden. Bitte richten Sie das USV-Gerät beim Anschluss an das LG Network Storage-Gerät ein

Klicken Sie auf das Startmenü und stellen Sie für den Notstrombetrieb die Option ‘Zulassen’ bzw. ‘Sperren’ ein. Fahren Sie bei Auswahl der Option ‘Zulassen’ mit dem nächsten Schritt fort.

※

Für das LG Network Storage-Gerät können ausschließlich USB-USV-Geräte mit APC genutzt werden.

Legen Sie fest, ob das LG Network Storage-Gerät nach einem festgelegten Zeitraum oder nach dem Status der vorhandenen Stromversorgung des USVGerätes abgeschaltet wird.

※

Falls das LG Network Storage-Gerät je nach Stromversorgung des USV-Gerätes abgeschaltet wird, kann die benötigte Zeit zum Herunterfahren je nach USV-Gerät variieren.

Legen Sie die Aufrechterhaltung der Stromversorgung durch das USV-Gerät beim Herunterfahren des LG Network Storage-Gerätes bei einem plötzlichen Stromausfall fest.

※

Falls ein weiteres Gerät am USV-Gerät angeschlossen ist, sollte das USV-Gerät nicht ausgeschaltet werden.

Klicken Sie auf die Schaltﬂäche ‘Übernehmen’, um die Einstellungen für das LG Network Storage-Gerät zu übernehmen.

3. Herunterfahren

Diese Funktion dient zum Herunterfahren/Neustarten des LG Network Storage-Gerätes über das Web, ohne direkt am Standort des LG Network Storage-Gerätes zu sein.

Neustart : Sämtliche laufende Vorgänge werden beendet und das LG Network Storage-

Gerät neu gestartet.

Herunterfahren: Sämtliche laufende Prozesse werden beendet und das LG Network

Storage-Gerät heruntergefahren.

- Beim Klicken auf die Schaltﬂäche wird ein Fenster eingeblendet. Klicken Sie auf ‘Bestätigen’, um das System auszuschalten.

- Nach dem Herunterfahren ist kein Web-Zugriff mehr möglich.

※

Weitere Hinweise ﬁnden Sie auf Seite 104.

Systemeinstellungen

Diese Einstellung dient zur Auswahl der gewünschten Anzeigesprache für Webmenüs.

Zum Einstellen der Sprache klicken Sie auf die Schaltﬂäche ‘Bearbeiten’.

Klicken Sie nach Auswahl der Sprache auf die Schaltﬂäche ‘Toepassen’.

Spracheinstellungen

※

Die gewählte Sprache wird als Standardsprache beim ersten Web-Zugriff eines Benutzers eingestellt.

※

Bei aktivierter Verwendung von Cookies für den Browser werden die Spracheinstellungen für den Computer gespeichert und bei der nächsten Verbindung wieder verwendet.

※

Client-Sprache : Wählen Sie die passende Sprache für die Client-Umgebung des Benutzers. (Beispiel: FTP-Verwendung) Um mehrere Sprachen gleichzeitig anzuzeigen, aktivieren Sie Unicode. Bei Auswahl von Unicode sollte eine Software genutzt werden, die Unicode unterstützt.

Systemeinstellungen

Firmware

Sie haben die Möglichkeit, die Firmware des LG Network Storage-Gerätes zu verwalten (aktualisieren, zurücksetzen, sichern/wiederherstellen).

1. Aktualisieren

Mit dieser Funktion kann die Firmware für das LG Network Storage-Gerät und das DVD-Laufwerk von der Produkt-Webseite heruntergeladen und aktualisiert werden. Die Aktualisierung kann auch für PCs mit aktivierter Firewall oder Sicherheitssoftware ausgeführt werden.

Firmware-Aktualisierung des Gerätes

Laden Sie die System-Firmware für das LG Network Storage-Gerät bei bestehender Internetverbindung des PCs von der Produkt-Webseite herunter.

- Produkt-Webseite http://www.lg.com

Klicken Sie auf die Schaltﬂäche “Browse..”. Wählen Sie die von der Produkt-Webseite heruntergeladene SystemFirmware aus.

Klicken Sie auf die Schaltﬂäche ‘Upgrade’.

Nach abgeschlossener Aktualisierung wird das System automatisch neu gestartet. Die Internetverbindung wird daraufhin automatisch getrennt und muss neu

Firmware-Aktualisierung des DVD-Laufwerks

Laden Sie die Firmware für das DVD-Laufwerk bei bestehender Internetverbindung

des PCs von der Produkt-Webseite herunter.

- Produkt-Webseite http://www.lg.com

Wählen Sie die von der Produkt-Webseite heruntergeladene Firmware für das DVDLaufwerk aus. Installieren Sie die ausgewählte Firmware für das DVD-Laufwerk.

hergestellt werden.

Nach abgeschlossener Aktualisierung wird ein Hinweis zur Version der Firmware des DVD-Laufwerks angezeigt.

※

Es wird empfohlen, vor der Aktualisierung des Network Storage-Gerätes eine Datensicherung durchzuführen. Die Installation dauert etwa eine bis mehrere Minuten. Vor der Aktualisierung der Firmware sollten alle ausgeführten Anwendungen beendet werden. Das Gerät darf während einer Aktualisierung nicht ausgeschaltet werden. Weisen Sie Client-Benutzer vor der Aktualisierung darauf hin, während der Aktualisierung nicht auf das LG Network Storage-Gerät zuzugreifen.

10.

1. Initialisierung

Mit dieser Funktion wird das LG Network Storage-Gerät zurückgesetzt.

※

Bitte beachten Sie, dass sämtliche Benutzerinformationen und -daten während der

Initialisierung gelöscht werden.

2. Sicherung der Einstellungen

Diese Funktion dient zur Sicherung/Wiederherstellung der Einstellungen des LG Network Storage-Gerätes in regelmäßigen Abständen. Während der Sicherung werden Netzwerkeinstellungen (Systemname, IP-Adresse, Arbeitsgruppe), Uhrzeiteinstellungen (Datum/Uhrzeit, NTP), Einstellungen für E-Mail-Benachrichtigungen, sowie Dienste-Einstellungen gespeichert. Benutzerdaten müssen ggf. separat gesichert werden.

Systemeinstellungen

Initialisierung und Sicherung der Einstellungen

Klicken Sie auf die Schaltﬂäche ‘Programmstart’.

Speichern : Einstellungen als Datei auf einem PC speichern.

Backup : Sichern: Derzeitige Einstellungen speichern.

(Es können bis zu fünf Sicherungsdateien angelegt werden)

Wiederherstellen : Wiederherstellen der Einstellungen eines vorherigen Zeitpunktes.

Wiederherstellung der LG NAS Einstellungen anhand der auf dem PC gesicherten Kongﬁgurationsdatei : Sie haben die Möglichkeit, die Einstellungen

des LG Network Storage-Gerätes mithilfe einer auf einem PC gespeicherten Datei wiederherzustellen.

11.

Systemeinstellungen

E-Mail-Benachrichtigungen einstellenil

Sie haben die Möglichkeit, per E-Mail regelmäßig über den Status des LG Network Storage-Gerätes benachrichtigt zu werden. Zudem können Sie aktuelle Benutzer über erfolgte Benutzer-Registrierungen informieren.

Wählen Sie die Option ‘Zulassen’, um die Funktion E-Mail-Benachrichtigungen zu aktivieren. Fahren Sie bei Auswahl der Option ‘Zulassen’ mit den folgenden Schritten fort.

Geben Sie die Adresse des E-Mail-Servers ein. Informationen erhalten Sie bei Ihrem Netzwerkadministrator oder auf der Einführungsseite des verwendeten E-Mail-Dienstes. Geben Sie dann den entsprechenden Wert ein. (Beispiel: smtp.mail.yahoo.com)

Falls der Mail-Server eine andere Portnummer als die Standardnummer (25) verwendet, geben Sie diese Nummer ein. Dies gilt normalerweise bei Auswahl der Funktion SMTP SSL.

Es gibt eine Reihe von Servern, bei denen eine Anmeldung zum Senden von EMails erforderlich ist. Sollte für Ihren Mail-Server eine Anmeldung erforderlich sein, bitte aktivieren Sie diese Funktion und geben Sie Benutzernamen und Kennwort ein. (Beispiel: Für E-Mail-SMTP-Server im Internet wie smtp.mail.yahoo.com ist eine Anmeldung erforderlich. Hinweise erhalten Sie auf der entsprechenden Webseite des Internet-E-Mail-Dienstes.)

Viele Mail-Server verschlüsseln Daten vor dem Senden mithilfe der Anmeldedaten des Benutzers. (Beispiel: Bei smtp.gmail.com werden Daten immer mit einer SSL-Verschlüsselung übertragen. Hinweise erhalten Sie auf der entsprechenden Webseite des Internet-E-Mail-Dienstes.)

Geben Sie die Adresse des Administrators ein, der eine E-Mail empfangen soll.

Legen Sie fest, ob Sie regelmäßig über das Volumen der Festplattennutzung informiert werden wollen. Falls Sie keine regelmäßigen Benachrichtigungen erhalten wollen, deaktivieren Sie diese Option.

Sie haben die Möglichkeit, die Häuﬁgkeit der Benachrichtigungen über das Volumen der Festplattennutzung festzulegen. (täglich/wöchentlich/monatlich)

12.

Statusanzeige des Netzwerks, der Datenträger und anderer Komponenten des LG Network Storage-Gerätes. Sollten Sie detaillierte Informationen oder Möglichkeiten zur Bearbeitung benötigen, rufen Sie die jeweilige Webseite über die Symbole im unteren Bereich auf.

Systemeinstellungen

Anzeige von Statusmeldungen und Informationen konﬁgurieren

Netzwerk : Anzeige von Informa-

tionen einschließlich MAC-Adresse, IP-Adresse, Subnetzmaske, Gateway, DNS-Server, Größe des Ethernet-Frames, Link-Geschwindigkeit usw.

Datenträger : Anzeige der Daten-

trägerliste, des Nutzungsvolumens, Statusinformationen usw.

Hard Disk : Anzeige von Infor-

mationen zu allen im LG Network Storage-Gerät installierten Festplattenlaufwerken.

12.

Systemeinstellungen

Anzeige von Statusmeldungen und Informationen konﬁgurieren

DVD : Anzeige von Informationen zu

allen im LG Network Storage-Gerät installierten DVD-Laufwerken.

(unterstützt Modell N1T1)

USB : Anzeige von Informationen zu

allen am LG Network Storage-Gerät angeschlossenen USB-Geräten.

Zugang status : Anzeige der Be-

nutzerverbindungen zum LG Network Storage-Gerät. (SMB, FTP)

13.

Diese Funktion dient zum Markieren/Speichern des Verlaufs der ausgeführten Dienste des LG Network Storage-Gerätes.

Systemeinstellungen

Systemprotokoll : Anzeige der

Nutzungsstatistik für das System.

Samba-Protokoll : Anzeige der

Nutzungsstatistik eines freigegebenen Ordners über Samba.

FTP Protokoll : Anzeige der Nut-

zungsstatistik für FTP.

Protokoll anzeigen

DVD Protokoll : Anzeige der Nut-

zungsstatistik für das DVD-Laufwerk.

(unterstützt Modell N1T1)

Zelfdiagnose : Ausführen einer

Selbstdiagnose und Anzeige der Diagnoseergebnisse.

- Im Normalbetrieb wird die Dienstekennung angezeigt, wie z. B. [SVC CODE:00_00].

※

Klicken Sie auf die Schaltﬂäche ‘Speichern’, um das Protokoll der ausgewählten Registerkarte auf dem Client-PC zu speichern.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Freigabe-Einstellungen für LG Network Storage-Gerät

Anzeige aller derzeit angemeldeten Benutzer. Zudem können neue Benutzer erstellt und die Informationen eines Benutzers geändert oder gelöscht werden.

1. Benutzer hinzufügen

Benutzereinstellungen

Klicken Sie auf die Schaltﬂäche ‘Benutzer’

Klicken Sie für einen freizugebenden Benutzer auf die Schaltﬂäche ‘Benutzer hinzufügen’.

Klicken Sie nach der Vergabe eines Namens und Kennworts für den Benutzer auf ‘Erschaffen’.

※

Ein Benutzername kann nur

einmal vergeben werden.

※

Geben Sie die E-Mail-Adresse des Benutzers ein. Bei korrekt eingerichtetem Mail-Server können die Informationen zur Registrierung per E-Mail versendet werden. Weitere Hinweise zur Einrichtung des Mail-Servers ﬁnden Sie im Kapitel <E-Mail-Benachrichtigungen>.

2. Benutzerinformationen bearbeiten

Klicken Sie in der Liste registrierter Benutzer auf den zu bearbeitenden Benutzernamen. Mit Ausnahme des Benutzernamens können sämtliche Informationen des Benutzers bearbeitet werden.

Freigabe-Einstellungen für LG Network Storage-Gerät

3. Gruppe

4. Eine neue Gruppe hinzufügen

Benutzereinstellungen

Anzeige aller derzeit angemeldeten Gruppen. Zudem können neue Gruppen erstellt oder gelöscht und es können Benutzer hinzugefügt bzw. entfernt werden.

Klicken Sie auf das Menü ‘Benutzer’ und rufen Sie die Registerkarte ‘Gruppe’ auf Klicken Sie auf ‘Neue Gruppe erstellen’

Geben Sie einen Namen und eine Beschreibung für die Gruppe ein und markieren Sie das Kontrollkästchen jedes Benutzers, der in diese Gruppe eingetragen werden soll. Um einen Benutzer aus der Gruppe zu entfernen, heben Sie die Markierung des jeweiligen Kontrollkästchens auf. Klicken Sie auf ‘Speichern’.

Gruppen bearbeiten

Klicken Sie auf einen Gruppennamen in der Liste der eingetragenen Gruppen, um die Eigenschaften dieser Gruppe zu ändern.

Freigabe-Einstellungen für LG Network Storage-Gerät

Ordner erstellen/löschen/bearbeiten/Zugriffsrechte

Anzeige der derzeit eingetragenen Ordner. Freigegebene Ordner können erstellt/ geändert/gelöscht und Zugriffsrechte für vorhandene Ordner vergeben werden.

1. Einen neuen Ordner hinzufügen

Anzeige aller derzeit angemeldeten Gruppen. Zudem können neue Gruppen erstellt oder gelöscht und es können Benutzer hinzugefügt bzw. entfernt werden.

Geben Sie einen Namen für den freigegebenen Ordner ein.

Geben Sie einen Gruppennamen ein.

Geben Sie eine Beschreibung für den Ordner ein.

Falls mehrere Datenträger vorhanden sind, wählen Sie den Datenträger, auf dem der Ordner erstellt werden soll.

Wählen Sie die SMB-, AFP- oder FTP-Zugriffsrechte für die Ordnerfreigabe.

- Windows: Ordnerzugriff über das SMB-Protokoll (Netzlaufwerk) unter Windows/ Mac/Unix zulassen. Hinweise zu weiteren Verbindungsmöglichkeiten ﬁnden Sie in Kapitel 7-1. Netzwerk verwenden.

- AFP (Mac) : Ordnerzugriff über AFP des Mac-Client zulassen.

- FTP : Ordnerzugriff über FTP-Client zulassen.

Freigegebene Ordner können von der Netzwerksuche ausgeschlossen werden. Wählen Sie dazu die Option ‘Ausblenden’, sodass der Ordner nicht mehr über die Protokolle AFP/FTP angezeigt werden.

Erstellen Sie einen Papierkorb des jeweiligen Ordners. Die Daten im aktivierten Ord-

ner werden in den “Papierkorb”-Ordner des freigegebenen Ordners verschoben.

Legen Sie die Einschränkungen für den Zugriff auf den Ordner fest. Bei Auswahl der Option ‘Deaktivieren’ sind Verbindungen/die Nutzung uneingeschränkt möglich.

Sie haben die Möglichkeit, Benutzer/Gruppe für den Zugriff auf den Ordner freizugeben. Nicht freigegebene Benutzer können nicht auf den Ordner zugreifen.

2. Ordner-Eigenschaften bearbeiten

Klicken Sie in der Liste eingetragener Ordner auf den Ordnernamen, um verschiedene Informationen zum Ordner mit Ausnahme des Ordnernamens selbst zu ändern.

Datensicherung DVD

Mithilfe des internen DVD-Laufwerks haben Sie die Möglichkeit, auf dem Festplattenlaufwerk des LG Network Storage-Gerätes gespeicherte Daten auf einer optischen Disc zu sichern. Auf diese Weise verfügen Sie über eine Sicherheitskopie Ihrer Daten, um eine sichere und efﬁziente Arbeit zu gewährleisten.

1. Daten-Disc brennen

Diese Funktion dient zum Brennen der auf dem LG Network Storage-Gerät gespeicherten Daten auf eine optische Disc.

: Übergeordneten Ordner aufrufen.

: Aktuellen Ordner aktualisieren.

: Im linken Ordnerfenster markierte Datei aufrufen oder im rechten Ordner die Aufnahmeliste der Ordner organisieren.

: In der rechten Liste die zur Aufnahme ausgewählten markierten Dateien oder Ordner löschen.

Wechseln Sie in den Ordner, in dem sich die zu sichernden Ordner oder Dateien beﬁnden.

Organisieren Sie die Liste der aufzuzeichnenden Daten. Wählen Sie dazu die zu sichernden Ordner oder Dateien aus und verschieben Sie diese in die rechte Fensterseite.

Vergeben Sie im Fenster ‘Disc-Name’ einen Titel für die Disc.

Klicken Sie im Statusfenster auf die Schaltﬂäche ‘Aktualisieren’, um zu überprüfen, ob eine beschreibbare Disc eingelegt ist.

Klicken Sie auf die Schaltﬂäche ‘Brennen’, um mit dem Beschreiben der Disc zu beginnen. Nach dem Starten wird eine Fortschrittsanzeige für den Vorgang angezeigt. Um eine Aufnahme abzubrechen, klicken Sie auf die Schaltﬂäche ‘Sperren’ neben der Fortschrittsanzeige.

Nach dem Brennen wird die Disc automatisch ausgeworfen.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Datensicherung DVD

2. Image brennen

Diese Funktion dient zum Brennen eines auf dem LG Network Storage-Gerät gespeicherten Images auf eine optische Disc. (iso-, cue-, bin-Datei)

Wechseln Sie in den Ordner, in dem sich das zu sichernde Image beﬁndet.

Wählen Sie das zu sichernde Image aus.

Klicken Sie im Statusfenster auf die Schaltﬂäche ‘Aktualisieren’, um zu überprüfen, ob eine beschreibbare Disc eingelegt ist.

Nach dem Schreiben wird die Disc automatisch ausgeworfen.

※

Wiederbeschreibbare Discs können gelöscht werden. Klicken Sie dazu auf die Schaltﬂäche ‘Disc löschen’. Bei diesem Vorgang werden sämtliche Daten auf der Disc gelöscht.

3. Die Schaltﬂäche Sicherung

Über die Schaltﬂäche “Sicherung” haben die Möglichkeit, die Sicherungsmethode ODD festzulegen.

- Datensicherung: Daten auf dem Datenträger werden beim Schreiben auf das Network Storage-Gerät gleichzeitig gesichert.

- Image-Sicherung (iso-Datei): Daten auf dem Datenträger werden beim Schreiben im Image-Dateiformat gesichert.

※

Das Image-Backup unterstützt keine Multi-Session Datenträger.

※

Das Modell N1A1 unterstützt keine ODD-Funktion.

Datensicherung

Einstellungen für USB-Sicherung

Diese Funktion dient zur Datensicherung auf einem am LG Network StorageGerät angeschlossenen USB-Gerät. Sie haben die Möglichkeit, für jedes USB-Gerät eine Aktion zu erstellen. Die Aktion enthält Informationen wie USBGerätekennung, Ordner, Sicherungsmethode und Intervall.

1. Liste angeschlossener Geräte

Liste der am LG Network Storage-Gerät angeschlossenen USB-Geräte

Sicherungsreihenfolge

Schließen Sie ein USB-Gerät am LG Network StorageGerät an

※

Das LG Network StorageGerät (N1T1) besitzt einen USB-Anschluss auf der Rückseite.

Dateibackupservice ->‘Klicken Sie auf die Schaltﬂäche ‘USB Backup’. -> Anzeige einer aktualisierten Liste.

Wählen Sie ein Gerät zur Sicherung aus und klicken Sie auf die Schaltﬂäche ‘Erschaffen’.

Datensicherung

Einstellungen für USB-Sicherung

Name : Speichern Sie einen Arbeitsnamen. (wird automatisch erstellt)

Beschreibung : Geben Sie eine Beschreibung für die Aktion ein.

Kontrollnummer : Die eindeutige Kennung des installierten Gerätes wird eingeblendet.

Die eindeutige Kennung mit Hersteller- und Produktinformationen wird automatisch erstellt. (wird automatisch erstellt).

Beschreibung : Wählen Sie den zu sichernden Ordner aus. Bei Auswahl eines Gerätes

wird automatisch ein Standardordner erstellt. Sie haben die Möglichkeit, einen anderen als den Standardordner anzugeben.

USB automatische Synchronisierung : Ein USB-Gerät wird bei jedem Anschluss

erkannt und die Sicherung wird gemäß den Einstellungen automatisch gestartet. Im Gegensatz zur One Touch-Sicherung muss hierbei keine Schaltﬂäche angeklickt werden.

Backup Methode : Zuweisung eines Sicherungstyps.

- Schrittweise: Bei der Sicherung werden neue Daten zu bereits bestehenden Sicherungsdaten hinzugefügt.

- Voll: Die Sicherung wird komplett neu angelegt.

- Weitere Hinweise ﬁnden Sie auf der Rückseite unter [Schrittweise Sicherung und Vollständige Sicherung].

Klicken Sie auf die Schaltﬂäche ‘Speichern’.

Einstellungen für USB-Synchronisierung

Sie haben die Möglichkeit, eine Aktionsliste der Einstellungen anzuzeigen, zu bearbeiten und zu löschen.

Datensicherung

Einstellungen für USB-Sicherung

Schrittweise Sicherung und Vollständige Sicherung

Das LG Network Storage-Gerät unterstützt zwei Arten, nämlich schrittweise Sicherung und vollständige Sicherung des tragbaren Speichergerätes. Vom Benutzer zugewiesene Ordner und der letzte Sicherungsordner des tragbaren Speichergerätes können gesichert werden.

- Schrittweise : Alle Daten des zugewiesenen tragbaren Speichergerätes werden im Ordner Last Backup gesichert. Im vom Benutzer zugewiesenen Ordner werden nach einem Vergleich des letzten Sicherungsordners mit vorherigen Sicherungen nur neue Inhalte gesichert.

- Voll : Vollständige Sicherung aller Dateien. Im Gegensatz zur schrittweisen Sicherung werden bei der vollständigen Sicherung sämtliche Inhalte im vom Benutzer angegebenen Ordner gesichert. (Es werden keine Dateien im Ordner Last Backup gespeichert)

Beispiel für eine schrittweise und vollständige Sicherung. Bei der ersten Sicherung (1. Januar 2009) wurden auf dem USB-Gerät folgende Dateien gesichert.

Beispiel 1 )

Bei der schrittweisen USB-Sicherung werden die Ordner des aktuellen Tages mit neuen Daten aktualisiert. Gleichzeitig wird ein Ordner Last Backup erstellt und alle auf dem USB-Gerät gespeicherten Dateien werden gesichert. In diesem Fall wird der Systemordner wie folgt angelegt.

In einem untergeordneten Ordner a.txt/b.txt/c.txt wurde erstellt

Datensicherung

Einstellungen für USB-Sicherung

Bei der zweiten Sicherung (2. Januar 2009) wurden die Dateien a.txt und b.txt gelöscht, d.txt und e.txt wurden hinzugefügt. In diesem Fall beﬁnden sich auf dem USB-Gerät folgende Dateien.

Beispiel 2 )

Ein Ordner vom Tage der Sicherung wird erstellt. Bei dieser zweiten Sicherung werden in diesem Ordner nur neue oder geänderte Dateien gespeichert. In diesem Beispiel werden nur die Dateien d.txt und e.txt gespeichert. Die auf dem USB-Gerät vorhandenen Dateien werden in den Ordner Last Backup kopiert.

In einem untergeordneten Ordner a.txt/b.txt/c.txt wurde erstellt In einem untergeordneten Ordner d.txt/e.txt/ wurde erstellt In einem untergeordneten

Ordner c.txt/d.txt/e.txt wurde erstellt

Datensicherung

Einstellungen für USB-Sicherung

Bei der dritten Sicherung (3. Januar 2009) wurde die Datei e.txt geöffnet, bearbeitet und dann gespeichert. In diesem Fall wird nur die Datei e.txt in einem neuen Ordner gesichert. Die auf dem USB-Gerät vorhandenen Dateien c.txt, d.txt und e.txt werden als Original im Ordner Last Backup gesichert.

Beispiel 3 )

※

Beispiel 2 ) Ordner 20100413, Ordner 20100414 in Der Speicherort des Ordners Last Backup ist unverändert.

Die Datei e.txt wird im untergeordneten Ordner erstellt

Die vollständige dritte Sicherung erfolgt nach dem folgenden Muster.

Beispiel 4 )

Die Dateien a.txt/b.txt/c.txt werden in einem untergeordneten Ordner erstellt. Die Dateien c.txt/d.txt/e.txt werden in einem untergeordneten Ordner erstellt. Die Dateien c.txt/d.txt/e. txt werden in einem untergeordneten Ordner er stellt.

Datensicherung Geplantes Backup & Wiederherstellung

Diese Funktion erlaubt es Ihnen Dateien auf dem LG Network Storage mit dem DVD-Laufwerk per Backup zu sichern oder wiederherzustellen.Für ein geplantes Backup muss ein Verzeichnis ausgewählt werden. Der User kann auch vor Beginn des Backups ein Verzeichnis und eine Datei auswählen. Um einen Backup-Zeitplan zu erstellen sollten ein zu sicherndes Verzeichnis, ein Zyklus für das Backup, Bedingungen für die Datei die das Backup durchführt und Veriﬁzierungsinformationen ausgewählt werden.Es ist möglich mehrere Backups auf einem Backup-Datenträger durchzuführen. Weiterhin können für ein Backup mehrere Datenträger verwendet werden, wenn die zu sichernden Dateien die Kapazität der Backupdatenträger überschreitet.

1. Geplantes Backup

Mit den Schaltﬂächen auf der Liste des geplanten Backups können Sie Datenträgerformatierungen und Backup-Zeitpläne hinzufügen, bearbeiten und löschen. . Für das erste Backup kann ein Rohling verwendet werden. Klicken Sie auf die „Datenträger löschen“-Schaltﬂäche um einen Datenträger zu initialisieren. Für geplante Backups können BD-RE, BD-R, DVD-RAM und DVD+/-RWs verwendet werden.

※

BD-RE,BD-R können auf dem NAS mit dem Blu-ray-Laufwerk verwendet werden.

※

unterstützt Modell N1T1

Datensicherung Geplantes Backup & Wiederherstellung

2. Einen Backup-Zeitplan erstellen

Klicken Sie auf die „Erstellen“-Schaltﬂäche um einen Backup-Zeitplan zu erstellen.

Füllen Sie den Zeitplan wie folgt aus.

- Geben Sie den Namen ein.

- Geben Sie eine Beschreibung ein.

- Wählen Sie auf dem NG NAS das zu sichernde Verzeichnis.

- Wählen Sie einen Zyklus „täglich“, „wöchentlich“, „monatlich“ aus. Wenn Sie „wöchentlich“ ausgewählt haben legen Sie einen Tag fest, wenn Sie „monatlich“ ausgewählt haben legen Sie ein Datum fest.

- Wählen Sie den Zeitpunkt für das Backup.

Datensicherung Geplantes Backup & Wiederherstellung

- Wählen Sie die Backupmethode. Backups werden durch eine Datei verwirklicht und Sie können zwischen „inkrementellem“ und „vollem Backup“ wählen. Wenn das Backup abgeschlossen ist wird ein Verzeichnis „JahrDatumStundeSekunde“ erstellt, basierend auf dem Datum an dem das Backup erstellt wird. Die Ordner und Dateien innerhalb dieses Verzeichnisses werden gesichert. Wenn Sie sich für das „inkrementelle Backup“ entschieden haben, werden nur die seit dem ersten Backup neu hinzugefügten oder bearbeiteten Dateien aktualisiert.

- Überprüfen Sie die Dateien, die auf den Datenträger gebrannt wurden, nach Fehlern.

- Klicken Sie die „Öffnen“-Schaltﬂäche für detaillierte Einstellungen.

- Es ist möglich die Dateierweiterung der Dateien, die gesichert werden sollen, zu festzulegen. Wenn Sie eine Erweiterung einer „Bilddatei“ oder „Dokumentdatei“ auswählen, können Sie nur Dateien mit Erweiterungen von Bild- oder Dokumentdateien sichern. Andernfalls werden alle Dateien per Backup gesichert.

- Es ist möglich eine Dateierweiterung festzulegen, die Sie ausschließen möchten. Legen Sie eine Erweiterung (*.bak, *.tmp, etc.) fest um das unnötige Sichern von Dateien zu verhindern.

- Klicken Sie die „Sichern“-Schaltﬂäche um den Backup-Zeitplan zu speichern.

3. Einen Backup-Zeitplan bearbeiten

Wählen Sie in der Backup-Zeitplanliste einen Backupplan aus, den Sie ändern wollen und klicken Sie auf die „Bearbeiten“-Schaltﬂäche oder den Namen des Backupplans um Details zu verändern.

Datensicherung Geplantes Backup & Wiederherstellung

4. Start Scheduled Backup

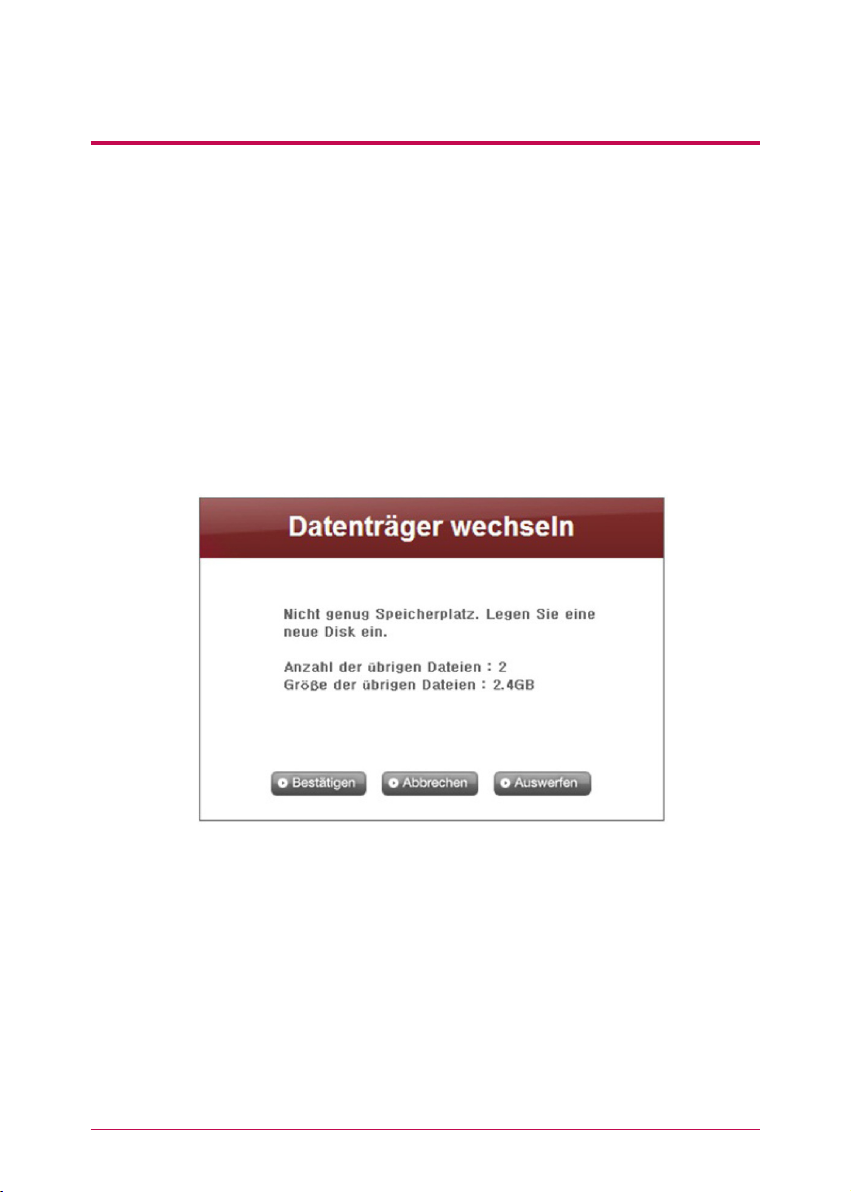

Sie können zwei oder mehr Datenträger verwenden, wenn das Verzeichnis oder die Datei, die sie per Backup sichern wollen, die Kapazität eines einzelnen Datenträgers übersteigt. In diesem Fall können Sie verschiedenartige Datenträger für das Backup verwenden (z.B. können DVD und DVD disc, oder DVD und DB disc verwendet werden). Sie werden nach der Vervollständigung der Konﬁguration folgende Nachricht sehen. Sie können den Backupzeitplan aus der Liste auswählen und „Backup“ klicken um das geplante Backup zu beginnen.

※

In folgenden Fällen kann ein Backup NICHT durchgeführt werden.

- Wenn Medien per DVD-Laufwerk abgespielt werden.

- Wenn zum festgelegten Zeitpunkt kein Datenträger eingelegt ist.

- Wenn der eingelegte Datenträger nicht beschreibbar oder nicht formatiert ist.

5. Prozess des geplanten Backups

Das geplante Backup wird im folgenden Prozess durchgeführt.

Prüfen Sie den Status des DVD-Laufwerks. Prüfen Sie, ob das DVD-Laufwerk richtig montiert und der Backupdatenträger geladen ist.

Datensicherung Geplantes Backup & Wiederherstellung

Überprüfen Sie das Backupverzeichnis und die Datenbank. Überprüfen Sie die Dateien des zu sichernden Verzeichnisses und die Informationen der Backupdatenbank. Nach dem Prüfen erscheint ein Pop-Up-Fenster „Backupdatei wählen“. Sie können die ausgewählte Datei durch Klicken der „Backup“-Schaltﬂäche aktivieren. Alle Dateien, die gesichert werden sollen, werden ausgewählt. Sie können die Gesamtanzahl an zu sichernden Dateien, die Backupanzahl und die Gesamtkapazität der gewählten Dateien gemäß der speziﬁzierten Backupdaten links unten bei „Backupdatei wählen“ einsehen. Weiterhin können Sie zur Kontrolle der Backupgröße die Gesamtgröße und den freien Speicherplatz des Datenträgers überprüfen. Behalten Sie die aktuelle Dateiauswahl bei oder wählen Sie zusätzliche Dateien und klicken Sie „Bestätigen“. Klick Sie ‘Neu laden’ um die neuesten Informationen zum zu sichernden Verzeichnis zu sehen (Neu laden Funktion). Klicken Sie auf die „Abbrechen“-Schaltﬂäche um das Backup abzubrechen.

Konﬁgurieren Sie eine Brennliste. Konﬁguriert eine Liste von Dateien die per Backup auf einem Datenträger gesichert werden sollen.

Brennen Sie eine Backupdatei. Schreibt die Daten aus der konﬁgurierten Liste auf einen Datenträger.

Backupdateien überprüfen Vergleichen Sie die gesicherten Dateien mit den Originaldateien um zu überprüfen, ob das Backup ordnungsgemäß abgelaufen ist. Um die Prüfung durchzuführen, markieren Sie das Kontrollkästchen „Nach dem Brennen veriﬁzieren“, wenn Sie das Backup konﬁgurieren. Die Sicherung der Dateien kann durch die „Nach dem Brennen veriﬁzieren“ Funktion länger dauern. Selbst wenn Sie auf eine andere Website gehen oder sich ausloggen, können Sie durch erneutes Einloggen und Betreten der Backupzeitplan-Page den Backupverlauf jederzeit wieder einsehen.

Datensicherung Geplantes Backup & Wiederherstellung

6. Backupdatenträger ersetzen

Wenn ein Datenträger wegen häuﬁger geplanter Backups nicht genügend Speicherplatz hat, können Sie diesen ersetzen und fortfahren. Wenn die Backupdateien die Kapazität des Datenträgers überseitegen werden Dateien entsprechend der Kapazität des Datenträgers gesichert. Wenn das Backup vollständig ist erscheint ein Fenster mit „Datenträger wechseln“ und das CD-Fach öffnet sich automatisch. Überprüfen Sie die Größe der übrigen Dateien im „Datenträger wechseln“-Fenster, legen Sie einen neuen Datenträger ein und fahren Sie mit dem Backup fort. Für den Fall dass Sie einen benutzten Datenträger verwenden, können Sie diesen formatieren und nach der Anleitung mit dem Backup fortfahren. Wenn die Größe der Backupdatei die Kapazität des Datenträgers übersteigt, können Sie diese unterteilen und nacheinander auf mehreren Datenträgern sichern. In solch einem Fall wird der Wiederherstellungsvorgang auch durch das konsekutive Einlegen zweier Datenträger gestartet. Ersetzen Sie durch beschreibbare Medien und klicken Sie „Bestätigen“.

Klicken Sie „Abbrechen“ um den Rest der Dateien später zu sichern. Wenn Sie die übrigen Dateien später sichern, können Sie in der „geplantn Backupliste“ „Backup“ klicken und sie nacheinander sichern, oder durch Einlegen eines beschreibbaren Datenträgers das Backup zu einem festgelegten Zeitpunkt zu starten. Der folgende Bildschirm erscheint wenn Sie die „Backup“-Schaltﬂäche für konsekutive Backups anklicken. Eine rote Datei wurde mangels Speicherplatzes auf dem Datenträger unterteilt und dann gesichert. Die oberen Dateien wurden vollständig gesichert und die unteren Dateien die gesichert werden sollen. Klicken Sie „Bestätigen“ um mit dem Backup unter den vorherigen Einstellungen fortzufahren.

Datensicherung Geplantes Backup & Wiederherstellung

7. Laden

Wenn Sie „Neu laden“ klicken, können wie folgt zwei Dinge geschehen.

Inkrementelles Backup

Alle Dateien außer denen, die bereits gesichert wurden, werden geladen.

Volles Backup

Alle Dateien, inklusive derer, die bereits gesichert wurden, werden geladen. Das Backup ist nach diesem Prozess abgeschlossen und folgendes Fenster erscheint.

Datensicherung Geplantes Backup & Wiederherstellung

8. Backupplan löschen

Wählen Sie aus der Liste den Backupzeitplan, den Sie löschen wollen, und klicken Sie die „Löschen“-Schaltﬂäche.

Wiederherstellen

Wiederherstellung einer bestimmten Datei oder eines Verzeichnisses vom Datenträger, der per Backup auf dem LG Network Storage gesichert wurde. Wiederherstellung wird in einem festen Verzeichnis durchgeführt (/LG Network Storage/Share/Restore), und der Name des Ordners besteht aus Datum und Zeit der Wiederherstellung, zum Beispiel: „100217_173754’“.

1. Verzeichnis oder Datei wiederherstellen

‘Wählen Sie ein Verzeichnis auf dem linken Bildschirm des „Wiederherstellen“Menüs.

Klicken Sie auf „Wiederherstellen“.

Datensicherung Geplantes Backup & Wiederherstellung

Wählen Sie eine Datei auf dem rechten Bildschirm des „Wiederherstellen“Menüs.

Klicken Sie auf „Wiederherstellen“.

※

Tipp

- Wenn es von einer Datei viele verschiedene Versionen mit unterschiedlichem Backupdatum gibt, gibt es die Möglichkeit die neueste Datei und alle Dateien zu wählen, und die Auswahl aufzuheben.

- Sie können auf dem rechten Bildschirm des „Wiederherstellen“-Menüs nach Dateien suchen, die wiederhergestellt werden sollen. Geben Sie den Dateinamen der Datei ein und klicken Sie auf „Suchen“.

2. Via Datenträger DB wiederherstellen

Wenn die Datenbank der geplanten Backups im NAS durch Initialisierung des NAS oder der Backupdatenbank gelöscht wird, gibt es die Möglichkeit diese vom Datenträger mit der gesicherten Datenbank selbst wiederherzustellen. Verzeichnisse und Dateien können wie bei vorherigen Backups wiederhergestellt werden.

Markieren Sie das Kontrollkästchen „Wiederherstellen von DatenträgerDatenbank“ im „Wiederherstellen“-Menü, um die Backupzeitplandatenbank vom Datenträger zu laden. Klicken Sie im erscheinenden Pop-Up-Fenster auf „Bestätigen“.

Datensicherung Geplantes Backup & Wiederherstellung

Unten sehen Sie sich in der Datenbank des Datenträgers beﬁndet. Rote Dateinamen wurden mangels Speicherkapazität des Datenträgers auf mehrere Speichermedien verteilt. Legen Sie zuletzt den Backupdatenträger ein und klicken Sie auf „Wiederherstellen“.

Wenn das folgende Fenster erscheint, legen Sie den Datenträger mit der entsprechenden Nummer ein. (CD Nr 1, die im untenstehenden Fall als erstes gesichert wurde.) Nach Einlegen des Datenträgers beginnt die Wiederherstellung automatisch.

Datensicherung Geplantes Backup & Wiederherstellung

Der untenstehende Prozess kann je nach Anzahl der gesicherten Datenträger beliebig oft wiederholt werden. Sobald alle Dateien gesichert wurden, erscheint das folgende Fenster um Sie über die Vervollständigung der Wiedeherstellung zu informieren.

3. Backupzeitplan initialisieren

Um einen Backupzeitplan zu starten, initialisieren Sie den Backupstatus durch Klicken auf die „Initialisierung“-Schaltﬂäche unter der „Wiederherstellen“-Registrierkarte. Während der Initialisierung geschieht Folgendes:

Backupdatenbank initialisieren

Backupdatenträger initialisieren Seien Sie während des Initialisierungsvorganges vorsichtig, da die vorherige Backupdatenbank gelöscht und der, in das Laufwerk eingelegte, Datenträger initialisiert werden.

Datensicherung Geplantes Backup & Wiederherstellung

4. Wiedeherstellungsverlauf verwalten

Sie überprüfen und verwalten den Verlauf von Backup und Wiederherstellung im „Backupverlauf“-Menü. Das „Backupverlauf“-Menü zeigt den Backupverlauf, Backupinformationen und Backupdateiinformationen.

Um den gesamten Backupverlauf zu löschen klicken Sie auf „Initialisierung“.

Klicken Sie auf „Sichern“ um die Datenbank im Backupverlauf auf dem Computer zu speichern.

Die Datenbank für den Backupverlauf, die im Computer gespeichert wurde, kann auf dem NAS wiederhergestellt werden. Um den Backupverlauf wiederherzustellen, markieren Sie das Kontrollkästchen „Verlaufsdatenbank laden“, speziﬁzieren Sie die Datenbank, die im Computer gespeichert wurde, und klicken Sie die „Wiederherstellen“-Schaltﬂäche.

Datensicherung Geplantes Backup & Wiederherstellung

5. Backupverlauf

Sie können den Backup- und Initialisierungsverlauf einsehen.

6. Backupinformationen

Sie können Informationen über den Backup- und Initialisierungsverlauf in der „Backupverlauf“-Registrierkarte einsehen. Die Backupinformationen zeigen Anfang und Ende und Größe der gesicherten Dateien, die Datenträgerinformationen zeigen den verwendeten Speicherplatz und die Anzahl der Datenträger an.

Datensicherung Geplantes Backup & Wiederherstellung

Zusätzliche Details können Sie durch Suchen von Zeitinformationen im „Backupverlauf“ von „System – Protokoll – DVD log“ einsehen.

Datensicherung Time Machine

Der Dienst Time Machine dient zur automatischen Sicherung und ist Bestandteil von Mac OS X. Dieser Dienst erstellt eine aktuelle Kopie der Daten des LG

Network Storage-Gerätes auf dem Mac.

※

Dieser Dienst unterstützt Mac OS X Version 10.5 Leopard oder höher.

1. Web-Einstellungen

Legen Sie einen Ordner fest, in dem die Mac-Daten gespeichert werden sollen. Wählen Sie AFP (Mac) als Support-Protokoll für die Ordnereinstellungen.

Wählen Sie für Time Machine die Option ‘Aktivieren’ und wählen Sie den festgelegten Ordner.

Klicken Sie auf die Schaltﬂäche ‘Ändern’.

※

Falls der AFP-Server im Web deaktiviert ist, wird dieser bei der Einrichtung der Time Machine auf dem Mac automatisch aktiviert.

2. Mac OS

Klicken Sie auf “System-Umgebungseinstellungen” > “Time Machine”

Klicken Sie auf “Disc wechseln…”, wählen Sie einen Web-Ordner und klicken Sie dann auf “für Sicherung verwenden”,

Geben Sie im eingeblendeten Anmeldefenster Benutzername und Kennwort ein und klicken Sie auf ‘Verbinden’.

Der Dienst Time Machine wird automatisch auf “ein” eingestellt und die Sicherung wird gestartet.

※

Klicken Sie auf die Schaltﬂäche “Option”, um nicht zu sichernde Ordner auszuschließen.

Filesharing-Dienst Dateiserver

Diese Funktion dient zur Einrichtung des Zugriffs auf das LG Network StorageGerät über FTP/FTPS, AFP.

※

Bei Verwendung eines IP-Netzwerk-Freigabegerätes müssen die Einstellun-

gen für das IP-Netzwerk-Freigabegerät u. U. geändert werden.

1. FTP/FTPS

Hinweise zur Anschlussweiterleitung oder zur Einrichtung von DMZ für ein IP-Netzwerk-Freigabegerät ﬁnden Sie im Benutzerhandbuch.

※

FTP ist ein unkompliziertes Verfahren für den Zugriff auf das LG Network StorageGerät über das Internet. Um den FTP-Dienst zu nutzen, klicken Sie auf Dateifreigabeservice -> die Registerkarte FTP Server -> “Zulassen”-> Ändern Führen Sie dann folgende Schritte aus. Dieses Verfahren ist bei allen Betriebssystemen gleich.

Sie haben die Möglichkeit, entweder eine FTP-Software zu einzusetzen, oder die Adresse ‘ftp://IP-Adresse: Portnummer’ in der Adresszeile eines Internetbrowsers einzugeben. Bei einer unbekannten IP-Adresse ﬁnden Sie Hinweise in Kapitel 6-1. NAS-Detector verwenden. Als Portnummer kann ein beliebiger Wert festgelegt werden. Die Standard-Portnummer für FTP lautet 21. Bei Verwendung der StandardPortnummer (21) muss diese Nummer nicht angegeben werden.

※

Bei Einsatz eines DDNS-Dienstes des LG Network Storage-Gerätes haben Sie die Möglichkeit, die Adresse im Format ‘ftp://meinName.lgnas.com:Portnummer’ anstelle der IP-Adresse anzugeben. Weitere Einzelheiten ﬁnden Sie im Abschnitt Remotezugriff auf das System <DDNS>.

※

Bei Verwendung der Portnummer 21 als Voreinstellung kann die Adresse ftp://IPAdresse oder ftp://mein-Name.lgnas.com ohne Portnummer eingegeben werden.

Melden Sie sich mit Ihrem Benutzernamen und Kennwort an.

Filesharing-Dienst Dateiserver

Der freigegebene Ordner wird angezeigt. Ordner und Dateien können per Drag & Drop verwaltet und zudem umbenannt und gelöscht werden. Je nach Netzwerkumgebung ist der FTP-Zugriff auf das lokale Netzwerk nicht möglich, wenn eine Firewall eingesetzt wird. Bei Problemen mit dem FTP-Zugriff ﬁnden Sie Hinweise im Benutzerhandbuch des IP-Netzwerk-Freigabegerätes, oder wenden Sie sich an Ihren Netzwerkadministrator.

※

Das LG Network Storage-Gerät unterstützt FTPS, ein FTP-Dienst mit höheren

Sicherheitsmerkmalen, um die Datenübertragung im Internet abzusichern. Zur

Nutzung von FTPS sollte eine FTP-Software mit FTPS-Unterstützung installiert

werden. Der Internetbrowser des Windows-Betriebssystems unterstützt kein FTPS.

Normalerweise verfügen FTP-Programme über eine FTPS-Funktion. Weitere

Hinweise ﬁnden Sie im Benutzerhandbuch der jeweiligen Software. (FileZilla, ein

bekanntes kostenloses FTP-Programm, kann nicht für den FTPS-Zugriff auf das

LG Network Storage-Gerät genutzt werden.)

2. AFP

AFP bietet eine ähnliche Umgebung mit freigegebenen Ordnern unter Windows.

AFP kann innerhalb des Netzwerks eingesetzt werden, in dem sich das LG Network

※

Storage-Gerät beﬁndet. Der Internet-Zugriff ist jedoch ohne besondere Netz-

werkeinstellungen nicht möglich, zum Beispiel bei installierter Firewall.

※

Es wird empfohlen, ‘Windows-Dateifreigaben’ zu verwenden, da Mac OS X

‘Windows-Dateifreigaben’ normalerweise unterstützt.

Filesharing-Dienst Web Server

Die Web Server-Funktion ermöglicht es dem User seine Homepage auf dem NAS zu erstellen.

Wenn Sie den Web Server aktivieren, wird auf dem NAS-Schirm der Ordner “myweb” erstellt, und der User kann die Inhalte, die er im Web starten möchte, via SAMBA hochladen. Wenn Sie Uploads via FTP starten möchten, können Sie im Ordnermenü durch das myweb-Verzeichnis die FTP-Funktion aktivieren.

※

Das Web Port für das Benutzerweb ist standardmäßig auf 80 eingestellt. Wollen Sie ein zufälliges Port verwenden, kann ein Zufallsport zwischen 1000 und 5000 bestimmt werden.

SSL-Unterstützung : Das Web des Users kann auch unter Aktivierung von https (sichere Verbindung) gestartet werden.

Benutzer-web-SSL-Schnittstelle : Für eine sichere Verbindung kann das zu verwendende Port angegeben werden.

※

Sie können sich überlappende normale Webports und SSL-Ports nicht zusammen verwenden.

※

Die Webpage zur Änderung der NAS-Konﬁgurationen kann unter http://server_ ip:8000/ eingestellt werden.

MySQL : Zur Realisierung einer Wegpage die Datenbanken verwendet, bieten wir die Datenbank MySQL DB an. Das MySQL Port lautet 3306, MySQL Admin Benutzerkennung/Passwort lauten root/root. Als Standardeinstellung der Default DB ist die ‘mysql’ DB eingestellt..

Filesharing-Dienst

Torrent ist ein P2P-Filesharing-Programm, mit dem Dateien von verschiedenen Quellen heruntergeladen werden können. Die Software verfügt jedoch nicht über eine eigenständige Suchfunktion. Zum Herunterladen einer Datei muss zunächst eine Torrent-Datei heruntergeladen werden, die dann in die Torrent-Software eingelesen wird.

Um den Torrent-Dienst zu nutzen, stellen Sie die Torrent-Option im Dienstemenü auf

※

“Zulassen” ein.

1. Download

Klicken Sie auf das Symbol Öffnen.

Klicken Sie im Popupfenster auf ‘Suchen’ und wählen Sie die gewünschte TorrentDatei aus. Oder geben Sie den Pfad zur Torrent-Datei als URL ein.

Fertig heruntergeladene Dateien werden im Netzwerkordner \service\Torrent abgelegt.

2. Aktivieren

Öffnen: Torrent-Datei zum Download einlesen.

Entfernen: Datei aus der Liste löschen. Die tatsächliche Datei wird jedoch nicht gelöscht. Pause: Download der ausgewählten Datei vorübergehend unterbrechen.

Fortsetzen: Unterbrochenen Download der ausgewählten Datei fortsetzen.

Torrent

Klicken Sie auf die Schaltﬂäche ‘Zulassen’

Klicken Sie auf ‘Ändern’.

Alle anhalten: Download aller Dateien vorübergehend unterbrechen.

Alle fortsetzen: Unterbrochene Downloads aller Dateien fortsetzen.

Filter: Verschiedener Filter zur Ansicht der Dateien aktivieren bzw. deaktivieren.

Inspektor: Ein- und ausblenden der Informationen zur ausgewählten Datei.

3. Einstellungen

Klicken Sie auf das Symbol Einstellungen. Wählen Sie eine Option und stellen Sie für die Geschwindigkeit den Schildkröten-

Modus ein. Nach dem Klicken auf die schildkrötenförmige Schaltﬂäche wird die eingestellte Übertragungsgeschwindigkeit übernommen.

Filesharing-Dienst Netzwerkdrucker

Mit dieser Funktion kann ein am LG Network Storage-Gerät angeschlossener USB-Drucker als Netzwerkdrucker eingerichtet werden.

‘Dateifreigabeservice’-> Klicken Sie auf ‘Netzwerkdrucker’‘ ‘Zulassen’

Klicken Sie auf ‘Ändern’

1. Windows-Benutzer

Wenn für den Netzwerkdrucker die Option “Zulassen” im Web-Menü eingestellt wurde und ein freigegebener Ordner des LG Network Storage-Gerätes aufgerufen wird, erscheint das Drucker-Symbol.

Doppelklicken Sie auf dieses Symbol, um mit der Installation des Windows-Druckers fortzufahren. Anleitungen zur Installation ﬁnden Sie im Benutzerhandbuch des Druckers.

Nach Abschluss der Installation kann der Drucker als Netzwerkdrucker verwendet werden.

Filesharing-Dienst Netzwerkdrucker

2. Mac-Benutzer

OS X 10.4 Tiger

Klicken Sie unter Tools auf ‘Verschieben>Dienstprogramm’.

Klicken Sie auf ‘Drucker-Einrichtung’.

Klicken Sie auf ‘Hinzufügen’.

Halten Sie die Alt-Taste gedrückt und klicken Sie auf ‘Anderer Drucker’.

Im Popupfenster:

i. Wählen Sie ‘Erweitert’. ii. Wählen Sie ‘Windows-Drucker über SAMBA’. iii. Geben Sie die URI des Druckers ein. Das Eingabeformat lautet [smb://IP-Adresse des LG Network Storage-Gerätes/Druckername]. Den Druckernamen ﬁnden Sie unter ‘Geräteverwaltung > USB-Drucker’. iv. Wählen Sie für das ‘Druckermodell’ den Eintrag ‘Allgemein’. v. Klicken Sie auf ‘Hinzufügen’.

Halten Sie die Alt-Taste gedrückt und klicken Sie auf ‘Anderer Drucker’, um die

※

erweiterten Druckereinstellungen anzuzeigen. Ansonsten wird diese Option nicht angezeigt.

vi. Der Drucker erscheint daraufhin in der Liste der Drucker. Der Drucker ist jetzt einsatzbereit.

OS X 10.5 Leopard oder höher

Umgebungseinstellungen für das Betriebssystem.

Wählen Sie Drucker & Fax.

Filesharing-Dienst Netzwerkdrucker

Klicken Sie auf die Schaltﬂäche ‘+’ in der linken, unteren Ecke.

Im Popupfenster : Klicken Sie im oberen Bereich auf Windows.

Wenn die ‘Arbeitsgruppe’ angezeigt wird klicken Sie nacheinander auf Arbeitsgruppe -> Hostname des aktiven LG Network Storage-Gerätes -> Verwendeter Drucker.

Wählen Sie im Abschnitt ‘Verwendeter Drucker’ im unteren Bereich ‘Verwendeter Treiber..’.

-> Wählen Sie das jeweilige Druckermodell.

-> Klicken Sie auf ‘Hinzufügen’.

Der Drucker erscheint daraufhin in der Liste der Drucker. Der Drucker ist jetzt einsatzbereit.

※

Linux-Anwender ﬁnden Hinweise im Betriebssystemhandbuch oder beim jeweiligen

Druckerhersteller.

Multimediadienst

DLNA (Digital Living Network Alliance) ist eine Funktion zur Verbindung digitaler Geräte wie PCs, Festplattenlaufwerke und Digitalfernseher über ein Heimnetzwerk und ermöglicht die gemeinsame Nutzung von Multimediadaten wie Musik, Videos oder Bildern auf anderen Geräten. Mithilfe von DLNA können Foto-, Musik-, Video- und DMS-Dateien (Digital Media Server) und (Digital Media Player) empfangen werden. Um die Funktion DLNA zu nutzen, sollte das jeweilige Gerät DLNA unterstützen. Neben anderen DLNA-Standardfunktionen unterstützt dieses Gerät die Funktion Digital Media Server (DMS).

1. DLNA aktivieren/deaktivieren

DLNA kann auf zwei Arten aktiviert bzw. deaktiviert werden.

DLNA

‘Multimediaservice’ -> klicken Sie auf ‘DLNA’

-> Klicken Sie auf ‘Zulassen’.

Klicken Sie auf ‘Ändern’.

※

Wählen Sie zum Deaktivieren dieser Funktion die Option ‘Sperren’.

2. Multimediadaten im Originalpfad speichern

Multimediadaten des LG Network Storage-Gerätes können im Netzwerk gelesen, geschrieben und freigegeben werden.

Starten Sie einen Windows-Internetbrowser.

Kopieren Sie die Multimediadatei nach service\DLNA.

Der Originalpfad (Standardeinstellung: \service\DLNA) darf nicht gelöscht werden.

※

Ansonsten können Multimediadaten nicht mehr gemeinsam genutzt werden.

Die Multimediadateien sollten in einem unterstützten Format vorliegen. Nicht unter-

※

stützte Formate werden u. U. nicht störungsfrei wiedergegeben.

Bei vom Digital Media Player nicht unterstützten Formaten, wie z. B. TV, auch wenn

※

das LG Network Storage-Gerät diese unterstützt, ist u. U. keine fehlerfreie Wiedergabe möglich.

Multimediadienst

3. Multimediadateien über DLNA anzeigen.

Verwendung von DLNA bei angeschlossenem PC mit Microsoft Windows 7

Wählen Sie Systemsteuerung > Hardware > Neues Gerät hinzufügen.

Nachdem das LG Network Storage-Gerät gefunden wurde, klicken Sie auf Weiter.

Starten Sie Windows Media Center oder Windows Media Player.

Wählen Sie zur Wiedergabe von auf dem LG Network Storage-Gerät gespeicherten Multimediadateien in der Bibliothek den Eintrag LG Media Server.

Weitere Hinweise zur Verwendung von Windows Media Player 11 ﬁnden Sie in der

※

Windows Media Player 11-Hilfe.

Bei bestimmten PCs kann eine separate DLNA-Server-Software installiert werden.

※

Weitere Einzelheiten ﬁnden Sie im Benutzerhandbuch Ihres PCs.

DLNA

Multimediadienst

4. Wiedergabe von Dateien eines DLNA-Servers auf einer Playstation PS3™

Beim Einschalten der PS3™ wird der DLNA-Server innerhalb desselben Netzwerks gesucht. Daraufhin werden für den gefundenen Server verschiedene Symbole angezeigt (Foto)/(Musik)/(Video).

Wählen Sie im Hauptmenü das gewünschte Symbol (Foto)/(Musik)/(Video) für den DLNA-Server aus, zu dem eine Verbindung hergestellt werden soll. Auf der PS3™ werden alle anzeigbaren Ordner und abspielbaren Dateien angezeigt.

Wählen Sie eine Datei zur Wiedergabe aus.

Die PS3™ sollte mit dem Netzwerk verbunden sein. Weitere Hinweise zu den

※

Netzwerkeinstellungen ﬁnden Sie unter (Einstellungen) > (Netzwerkeinstellungen) > (Internetzugriff).

- Beim Ändern der Zuweisungsmethode für IP-Adressen innerhalb des verwendeten Netzwerks von Automatisch nach DHCP muss der DLNA-Server erneut gesucht werden (Medienserver durchsuchen).

- Das Symbol DLNA-Server wird nur angezeigt, wenn die Option unter (Einstellungen) > (Netzwerkeinstellungen) > (Zugriff auf Medienserver) aktiviert wurde.

- Der angezeigte Ordnername kann je nach DLNA-Server variieren. Der StandardOrdnername lautet LG-NAS.

- Je nach verwendetem System werden bestimmte Dateien u. U. nicht oder nur eingeschränkt wiedergegeben.

- Kopiergeschützte Inhalte können nicht wiedergegeben werden.

- Die Namen von Dateien, die nicht auf einem DLNA-Server gespeichert sind, erhalten u. U. den Zusatz “*”. Diese Dateien können möglicherweise nicht auf der PS3™ wiedergegeben werden. Ist die Wiedergabe solcher Dateien auf der PS3™ dennoch möglich, können diese jedoch nicht unbedingt auch auf anderen Geräten wiedergegeben werden.

DLNA

Multimediadienst

DLNA

5. DLNA-Server mit der PS3™ manuell suchen

Die Suche nach dem DLNA-Server kann innerhalb desselben Netzwerks wiederholt werden. Verwenden Sie diese Funktion, wenn der DLNA-Server beim Einschalten der PS3™ nicht gefunden wurde. Suchen Sie (Medienserver durchsuchen) entweder nach (Foto)/(Musik) oder (Video).

Daraufhin wird das Suchergebnis angezeigt. Beim Zurückkehren in das Hauptmenü wird eine Liste der verbundenen DLNA-Server angezeigt.

Die Option (Medienserver durchsuchen) wird nur dann angezeigt, wenn die Option

Short

time

[Medienserver verbinden] unter (Einstellungen) - (Netzwerkeinstellungen) aktiviert wurde. [DLNA-Server für digitale Fotorahmen]

i. Aktivieren Sie die DLNA-Funktion des LG Network Storage-Gerätes. ii. Installieren Sie einen Treiber für den digitalen Fotorahmen. Hinweise ﬁnden Sie im Benutzerhandbuch des Fotorahmens. iii. Starten Sie über die Suchfunktion des digitalen Fotorahmens die Suche nach dem LG Network Storage-Gerät innerhalb des Netzwerks. iv. Richten Sie im digitalen Fotorahmen den Netzwerkzugriff für das LG Network Storage-Gerät ein. v. Jetzt können Fotos auf dem digitalen Fotorahmen angezeigt werden.

※

Hinweise zu unterstützten Dateiformaten, zum Zugriff sowie zur Anzeige von Fotos ﬁnden Sie im Benutzerhandbuch des digitalen Fotorahmens.

※

Hinweise zur Verbindungsherstellung zwischen digitalem Fotorahmen und dem LG Network Storage-Gerät ﬁnden Sie im DMA-Benutzerhandbuch des digitalen Fotorahmens.

6. Einsatz eines AV-Gerätes als DLNA-Server

Um Inhalte auf diesen Geräten anzuzeigen, muss die Funktion DLNA über das Netzwerk aktiviert werden. Die Art der Einrichtung kann je nach angeschlossenem Gerät variieren. Weitere Einzelheiten ﬁnden Sie in der Bedienungsanleitung des angeschlossenen Gerätes.

Multimediadienst

Es besteht die Möglichkeit, mithilfe von iTunes auf dem LG Network StorageGerät gespeicherte Musikdateien mit einer entsprechenden iTunes-Software für den PC/Mac wiederzugeben. Hierbei wird keine Speicherkapazität auf dem PC/ Mac benötigt, da sämtliche Musiktitel als Stream übertragen werden.

iTunes

‘Multimediaservice’ -> klicken Sie auf ‘iTunes’.

-> Klicken Sie auf ‘Zulassen’.

※

Um diese Funktion nicht zu nutzen, wählen Sie die Option ‘Sperren’.

Aktualisierungsintervall für Musikdateien einrichten.

Manuelle Aktualisierung (erzwungen)

Die Liste der Musikdateien wird bei aktiviertem Streaming-Dienst einmal aktualisiert.

Alle 60 Minuten (automatisch)

Die Liste der Musikdateien wird regelmäßig alle 60 Minuten aktualisiert. Die ClientSoftware sollte neu gestartet werden, um eine aktualisierte Liste der Musikdateien zu laden.

Klicken Sie auf ‘Ändern’

※

Falls die Musikdateien nicht regelmäßig aktualisiert werden, sollte die Aktualisierung gelegentlich manuell durchgeführt werden, um eine aktuelle Liste der Musikdateien zu erhalten.

Multimediadienst

Wenn Sie an das NAS eine USB-Webcam anschließen, können Sie die LiveAnsichts- und Bildaufnahmenfunktion nutzen.

Optionseinstellungen

Auﬂösung : Stellen Sie die Auﬂösung der Live Ansicht und der Bildaufnahmen ein.

Bildschirm speichern unter : Legen Sie den Speicherort für die Bildaufnahmen fest.

Bewegungsdetektorempﬁndlichkeit: Je höher der Sensibilitätswert ist, desto weniger Bewegungen werden registriert und aktualisiert.

Bewegungsdetektion: Bemerkt die Bewegungen des Objektes, das von der Kamera aufgenommen wird, und aktualisiert den Bildschirm.

Home Monitoring

Bildwiederholungsrate: Stellen Sie die Erneurungsrate des Bildschirms, der im Web angezeigt wird, ein.

※

Falls das Netzwerk langsam sein sollte, kann sich das gesamte Video aktualisieren, bevor es aufgerufen wird. In diesem Fall bitten wir Sie die Erneuerungsrate herunter zu setzen.

Untertiteltel Nachricht : Legen Sie den Text für den Aufnahmenbildschirm fest.

※

Durch die Verbindung mit mobilen Netzwerken können bei Smart Phones usw. hohe Kosten entstehen.

※

Das LG Network Storage unterstützt nur UVC(USB Video Class)-kompatible Webcams. Bitte überprüfen Sie, ob Ihre Webcam UVC-kompatibel ist.

Menüleiste

Dateiansicht

Bei der NAS-Detector handelt es sich um eine Web-Schnittstelle zur Dateiverwaltung und ermöglicht das direkte Hochladen, Herunterladen, Kopieren, Verschieben, Löschen und Umbenennen von Dateien und Verzeichnissen innerhalb eines freigegebenen Ordners des LG Network Storage-Gerätes mithilfe eines Webbrowsers.

Browser-Voraussetzungen

IE 6 oder höher , Firefox 3.5 oder höher, Safari, Opera

Download

Wählen Sie eine Datei und klicken Sie auf das Download-Symbol.

※

Zum Entpacken heruntergeladener Archivdateien ist die Software 7zip erforderlich. Bitte nutzen Sie 7zip für das Betriebssystem Mac OS.

Upload

Klicken Sie nacheinander auf die Schaltﬂäche Suchen und auf das Download-Symbol und wählen Sie eine Datei zum Hochladen in dieses Verzeichnis. Um eine Datei mit demselben Dateinamen zu speichern, wählen Sie die Option Überschreiben. Wählen Sie ansonsten die Option Überspringen. Der Datei-Upload beginnt beim Klicken auf die Schaltﬂäche Übertragen.

※

Dateien größer als 2 GB können nicht übertragen werden. Es können maximal 256 Dateien gleichzeitig übertragen werden.

Kopieer

Wählen Sie eine Datei/einen Ordner und klicken Sie auf Datei/Ordner kopieren. Wählen Sie ein Thema. Falls eine zu kopierende Datei oder ein Ordner mit demselben Namen bereits vorhanden ist, wird der Kopiervorgang automatisch abgebrochen.

Verplaats

Wählen Sie eine Datei und klicken Sie auf Verschieben. Wählen Sie ein Thema. Falls eine zu verschiebende Datei oder ein Ordner mit demselben Namen bereits vorhanden ist, wird der Vorgang automatisch abgebrochen.

Hernoem

Wählen Sie eine Datei und klicken Sie auf Umbenennen. Geben Sie den neuen Namen ein und drücken Sie Enter.

Nieuwe Map

Wechseln Sie in das Verzeichnis, in dem der neue Ordner erstellt werden soll. Klicken Sie auf Ordner erstellen. Geben Sie eine Bezeichnung für den Ordner ein und klicken Sie auf ‘Bestätigen’, um die Änderung zu übernehmen.

100

Lg N1A1, N1T1 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
