彩色摄像机
彩色摄像机
LS903
LS902
LS901
使用手册
型号 :
在您安装、操作和调整此产品前，
请仔细阅读本手册。
LS903
LS902
LS901
FCC 警告:
法规信息:FCC Part 15
小心:
小心:
小心
小心
电击危险
请勿打开
警告:警
空
警告:警
规
警告:警
能
警告:警
在
小心:小
相
小心:小
合
小心:小
将
电击危险
请勿打开
小心:为了减少电击的危险
请勿拆下前盖(或后盖)
内部没有任何用户可以维修的零部件
如需维修,请联系专业维修人员。
三角形内的闪电箭头符号警示用户,产品外壳存在
未绝缘的危险电压,会产生对人身造成电击的危
险。
三角形内的惊叹号提醒用户,随设备一起提供的印
刷品中包含重要的操作和维护(维修)指南。
FCC 警告:
本设备会产生或使用无线电频率能量。如果自行对
此设备进行改装,则有可能会产生有害干扰,除非使用说明书中
有明确许可。如果用户对此设备进行未经授权的修改,则会失
去操作此设备的权利。
2
法规信息:FCC Part 15
本产品经测试符合 FCC 第 15 部分有关 A 类数字设备的限
制条件。这些限制条件是为提供合理的保护措施,防止在商业
环境中操作此类设备时产生有害干扰而制定的。
本产品会产生、使用和辐射无线电频率能量。如未正确安装
和使用,可能对无线电通讯造成有害干扰。在住宅环境中使用
此产品会产生有害干扰,在此情况下用户需要自行采取措施消
除此干扰。
• 终端用户使用的此产品的电缆入口中提供了合适的导管引入
装置、剔除装置或密封套。
小心:如果电池更换不当,则会有爆炸的危险。请使用同一
•
型号或制造商建议的电池型号。请按照制造商的说明处置
废旧电池。
• 绝缘线穿过的金属孔应当具有光滑、圆形的表面,或者应当
是刷光的。
警告:
警告:不要将此设备安装在狭窄的空间中,例如书柜或类似的
警告:
警告:
警告:
小心:
小心:
小心:
废旧电器的处理
此产品的制造符合 EEC DIRECTIVE 89/336/
EEC、93/68/EEC 和 2006/95/EC 无线电干
扰标准。
空间。
警告:接线方法应该符合美国国家电气规程 ANSI/NFPA 70 之
规定。
警告:本产品为 A 类产品。在住宅环境下使用本产品时,它可
能会产生电磁干扰,在此情况下用户需要采取相应的措施。
警告:为了减少火灾或电击的危险,请勿使此产品淋雨或暴露
在潮湿的空气中。
小心:此产品的安装应该由专业服务人员进行,并应遵守当地
相应规定。
小心:为了避免电击的危险,请不要打开机壳,维修事宜应仅由
合格维修人员进行。
小心:本设备不能暴露在水中,也不能滴入或溅入水分。也不能
将任何装有液体的物品如花瓶放置在设备上。
废旧电器的处理
1. 如果产品上贴有十字叉的带轮垃圾桶符
号,则表示此产品受欧洲指令 2002/96/EC
监管。
2. 所有废弃电子电气产品必须与城市垃圾类
别分开处理,清运设施由政府或当地主管
部门指定。
3. 废旧电器的正确处置有助于避免其对环境
和人类健康带来的潜在不利影响。
4. 要进一步了解废旧电器的处理方式,请联
系市府办、废物处置服务机构或您购买产
品的商店。
此产品的制造符合 EEC DIRECTIVE 89/336/
EEC、93/68/EEC 和 2006/95/EC 无线电干
扰标准。
若要断开电源,请拔出电源线插头。
安装本产品时,确保电源插头方便使用。
3
重要安全说明重
9. 不要破坏极性或接地类型插头的安全性。极
10. 不要踩踏电源线,或者挤压插头、插座以及
0
11. 只使用制造商指定的附件。
1
12. 只使用制造商指定或随此设备一同销售的推
2
重要安全说明
重要安全说明
1.
阅读说明。-
2.
妥善保管说明。-
3.
注意所有警告信息。-
4.
遵守操作说明。-
5.
不要在靠近水的地方使用此产品。–
6.
使用干布进行清洁。-
7. 不要挡住任何通风孔。按照制造商的使用说
明进行安装。-
8. 不要在靠近热源如散热器、加热器、炉子或
其它能够产生热量的设备(包括放大器)附近
安装此设备。
1.
阅读说明。- 操作本产品前应阅读所有的安
全说明和操作指南。
2.
妥善保管说明。- 安全、操作和使用说明可
供以后使用。
3.
注意所有警告信息。- 产品上和使用说明书
中的所有警告信息都应该严格遵守。
4.
遵守操作说明。- 严格遵守所有操作和使用
说明。
5.
不要在靠近水的地方使用此产品。– 例如:
浴缸、洗碗池、洗碗槽或洗衣桶旁边;潮湿的
地下室;游泳池旁边,等等。
6.
使用干布进行清洁。- 进行清洁前请将设备
从插座上拔下。不要使用液体清洁剂。
4
7. 不要挡住任何通风孔。按照制造商的使用说
明进行安装。- 机壳上的槽和开孔供通风之
用,以确保产品能够可靠工作并防止内部过
热。请不要将此产品放置在床上、沙发上、
地毯或其它类似物品上,以免堵住通风孔。此
产品不能采用内置式安装,如安装在书架或
其它架子上,除非制造商的说明书中允许这
样安装。
8. 不要在靠近热源如散热器、加热器、炉子或
其它能够产生热量的设备(包括放大器)附近
安装此设备。
9.
1
1
1
重要安全说明
重要安全说明
9. 不要破坏极性或接地类型插头的安全性。极
性插头具有两个金属片,一个略微宽一些。
接地类型的插头具有两个金属片,第三个是
接地管脚。提供的宽金属片或第三个管脚用
于确保安全。如果提供的插头不能插入到您
的插座,请咨询电气技术员更换旧插座。
10. 不要踩踏电源线,或者挤压插头、插座以及
从设备引出的电源线。
11. 只使用制造商指定的附件。
12. 只使用制造商指定或随此设备一同销售的推
车、支座、三角架、支架或桌子。当使用推
车时,在移动推车/设备组件时务必小心,以
免推车翻到导致伤害。
13. 在有雷电或者长期不使用此设备时,请将此
设备断电。
14. 如需维修,请联系专业维修人员。当此设备
由于各种原因被损坏(如电源线或插头损
坏、液体溅入设备内部、有物体跌落到设
备里面、设备被暴露在雨中、设备无法正
常工作或设备跌落)时,请联系维修人员进
行维修。
9. 不要破坏极性或接地类型插头的安全性。极
性插头具有两个金属片,一个略微宽一些。
接地类型的插头具有两个金属片,第三个是
接地管脚。提供的宽金属片或第三个管脚用
于确保安全。如果提供的插头不能插入到您
的插座,请咨询电气技术员更换旧插座。
10. 不要踩踏电源线,或者挤压插头、插座以及
从设备引出的电源线。
11. 只使用制造商指定的附件。
12. 只使用制造商指定或随此设备一同销售的推
车、支座、三角架、支架或桌子。当使用推
车时,在移动推车/设备组件时务必小心,以
免推车翻到导致伤害。
13. 在有雷电或者长期不使用此设备时,请将此
设备断电。
14. 如需维修,请联系专业维修人员。当此设备
由于各种原因被损坏(如电源线或插头损
坏、液体溅入设备内部、有物体跌落到设
备里面、设备被暴露在雨中、设备无法正
常工作或设备跌落)时,请联系维修人员进
行维修。
5
产品特点产
此
特性表特
此
此
内容
内容
产品特点 . . . . . . . . . . . . . . . . . 7
安全操作注意事项 . . . . . . . . . . . . . 8
部件名和功能 . . . . . . . . . . . . . . . 9
连接 . . . . . . . . . . . . . . . . . . 12
安装镜头 . . . . . . . . . . . . . . . . 13
连接自动光圈镜头 . . . . . . . . . . . . 15
外部设备连接 . . . . . . . . . . . . . . 17
白天&黑夜功能设置. . . . . . . . . . . . 18
凸缘后焦距调整 . . . . . . . . . . . . . 19
安装摄像机 . . . . . . . . . . . . . . . 20
菜单操作 . . . . . . . . . . . . . . . . 21
摄像机标识设置 . . . . . . . . . . . . . 23
曝光设置 . . . . . . . . . . . . . . . . 24
白平衡设置 . . . . . . . . . . . . . . . 27
白天/夜晚设置. . . . . . . . . . . . . . 29
运动检测设置 . . . . . . . . . . . . . . 30
6
3D-DNR 设置 . . . . . . . . . . . . . . 31
保密设置 . . . . . . . . . . . . . . . . 32

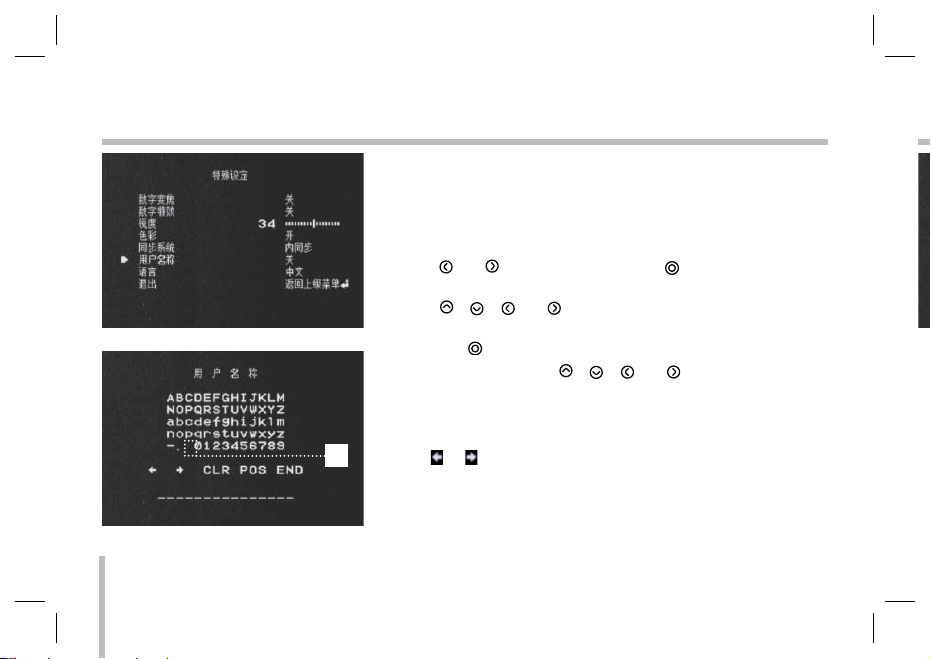

特殊菜单设置 . . . . . . . . . . . . . . 33

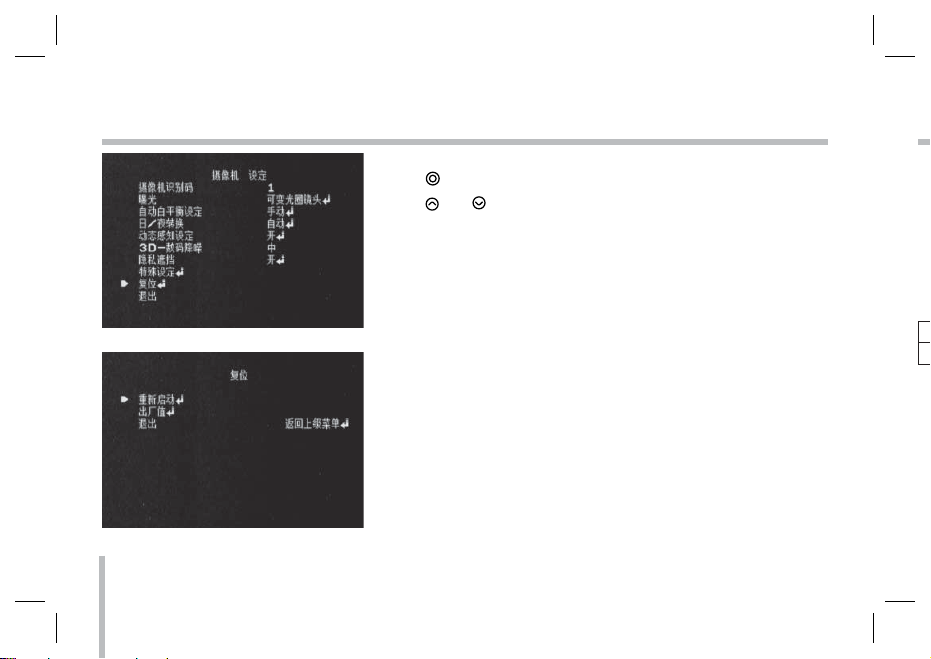

复位设置 . . . . . . . . . . . . . . . . 38
RS-232C TTL/RS-485 协议 . . . . . . . . 39
规格 . . . . . . . . . . . . . . . . . . 40
•
•
•
产品特点
产品特点
特性表
1
2
3
8
9
0
此彩色摄像机是为监视系统专门设计的。
• 高分辨率、高灵敏度的 1/3 英寸 Super HAD CCD（电荷耦合装置）。
• 当使用 24V.交流电源时行锁定。
• C/CS 固定座
特性表
此表显示了不同型号之间的区别。
此操作说明中的描述、操作和详细信息以 LS903 为例。
型号 宽动态 低照度感应 白天/黑夜功能
LS903P-B 是 是 滤镜变化
LS902P-B 是 否 滤镜变化
LS902P-B1 是 否 数字
LS901P-B 否 是 滤镜变化
LS901P-B1 否 是 数字
LS903N-B 是 是 滤镜变化
LS902N-B 是 否 滤镜变化
LS902N-B1 是 否 数字
LS901N-B 否 是 滤镜变化
LS901N-B1 否 是 数字
7
部件名和功能部安全操作注意事项
安全操作注意事项
电源
注意注意:
搬运设备
使用和存放地点
搬运设备
电源
此摄像机必须使用通过认证的 2 类 AC 24V 或 DC
12V 电源。
: 当摄像机在行锁定模式下工作时，请注意 AC
电源的频率。
搬运设备
请注意不要将水或其它液体溅到设备上。机身内不能有
易燃物或磁性物质。如果摄像机内部有杂质，则可能会
导致摄像机故障或引发火灾或电击。
使用和存放地点
不要长时间观看过于明亮的物体（如灯具）。避免在以
下环境中使用或存放此设备。
8
• 过热或过冷的地方（工作温度为 -10°C~50°C，
但是我们建议此设备使用的温度范围为
0°C~45°C）。
• 潮湿或有灰尘的地方。
• 暴露在雨中。
• 暴露在有强烈振动的环境中。
• 靠近有强电磁辐射的地方，如收音机或电视发射机附
近。
搬运设备
• 使用吹风机将表面的灰尘或脏物吹掉。
• 请使用柔软、干燥的软布清洁灰尘。请使用带有少量
中性清洁剂的软布清洁，然后擦干。
• 请不要使用挥发性溶剂，如稀释剂、酒精、苯和杀虫
剂。
们会损坏表面或机身。
部件名和功能
部件名和功能
镜头支座盖
凸缘后焦距调整杆
摄像机安装架
abc
a
镜头支座盖
此安装盖用于保护镜头支座部分。在安装镜
头前先取下镜头支座盖（单独销售）.
凸缘后焦距调整杆
b
c
摄像机安装架
安装架可以固定在摄像机的底部。（第 20
页）
9
部件名和功能 部部件名和功能
部件名和功能
电源输入端子
外部设备接口
接地
电源指示灯
视频输出接口（BNC 型）
de fg h
10
d
电源输入端子
AC 24 V 或 DC 12 V 输入端子
e
外部设备接口
• D&N
连接外部开关以手动设定 D&N 功能。
• 报警输出端子 (ALARM OUT/COM)
连接到外部设备的报警输入。
• 通信(COM)
连接到 RS-232C TTL/RS-485 格式的外部控
制器。
f
接地
g
电源指示灯
摄像机电源打开时此灯变亮。
h
视频输出接口（BNC 型）
将此接口连接到带有 VIDEO IN 接口的录像机或监
视器。
部件名和功能
部件名和功能
镜头光圈输出接口 (LENS)
菜单按钮
ALC 镜头设置开关
ijk
i
镜头光圈输出接口 (LENS)
此 4 针接口用于将光圈控制信号和电源提供给自
动光圈型镜头。
j
菜单按钮
使用侧面板上的这些按钮来设定 MEMU（菜单）中
的项目。（第 21 页）
k
ALC 镜头设置开关
• DC：当您安装需要 DC 控制信号的自动光圈
镜头时，请将此开关设到 DC 位置。
• ELC：当您安装手动光圈镜头或固定镜头时，
请将此开关设到 ELC 位置。
• VIDEO: 当您安装需要视频控制信号的自动光
圈镜头时，请将此开关设到 VIDEO 位置。
11
安装镜头安
连接
连接
基本连接
1. 连接监视器。
2. 使用商用 AC 24 V / DC 12 V 适配器。
3. 将电源线插头插入插座中。
12
2
到监视器视频输入或摄
像机输入
基本连接
3
1
不提供外设（录像机、监视器、镜头等）、AC/DC 适配
器和电缆。
1. 连接监视器。
连接摄像机和监视器或延时录像机之间的视频信
号。
2. 使用商用 AC 24 V / DC 12 V 适配器。
连接 AC 24 V / DC 12 V 电源到摄像机背面的
AC 24V / DC 12 V 输入端子。
3. 将电源线插头插入插座中。
POWER（电源）指示灯变亮。使用亮度和对比度控
制钮调节监视器中的图像。
安装镜头
安装镜头
1. 从摄像机上取下镜头支座盖。
2. 安装自动光圈镜头。
2-1. CS 支座型镜头
2-2. C 支座型镜头
3. 连接镜头插头到摄像机侧面的镜头光圈输出接口
(LENS)。
2-2
2-1
1. 从摄像机上取下镜头支座盖。
2. 安装自动光圈镜头。
2-1. CS 支座型镜头
1
将镜头支座与摄像机开孔对齐，慢速转动镜头
进行安装。
2-2. C 支座型镜头
为了进行凸缘后焦距调整,将 C 支座转接器
（可选）安装到镜头支座上，然后小心的将
镜头支座与摄像机开孔对齐，然后慢速转动
进行安装。
3. 连接镜头插头到摄像机侧面的镜头光圈输出接口
(LENS)。 当使用其它制造商的镜头时，插头外形
可能与摄像机上的端子不对应。
在此情况下，取下以前的插头，使用电烙铁按照示
意图连接镜头光圈插头。（请参见下一页）
3
13
连接自动光圈镜头连
DC 型自动光圈镜头
C
一
情
镜
小心：小
同
安装镜头
镜头光圈插头重新接线
8mm
2mm
安装镜头
镜头光圈输出接口的管脚布局
编号 DC 型镜头 VIDEO 型镜头
1 衰减 - Vcc (+9V)
2 衰减 + 未使用
3 驱动 + 摄像机
4 驱动 - 地
14
镜头光圈插头重新接线
1. 切断镜头电缆的插头，切除大约 8 毫米的绝缘
套，然后将电缆包皮末端剥开大约 2 毫米。
2. 将电缆线的末端焊接到接线端，然后安装镜头光圈
插头的护盖。
D
连接自动光圈镜头
连接自动光圈镜头

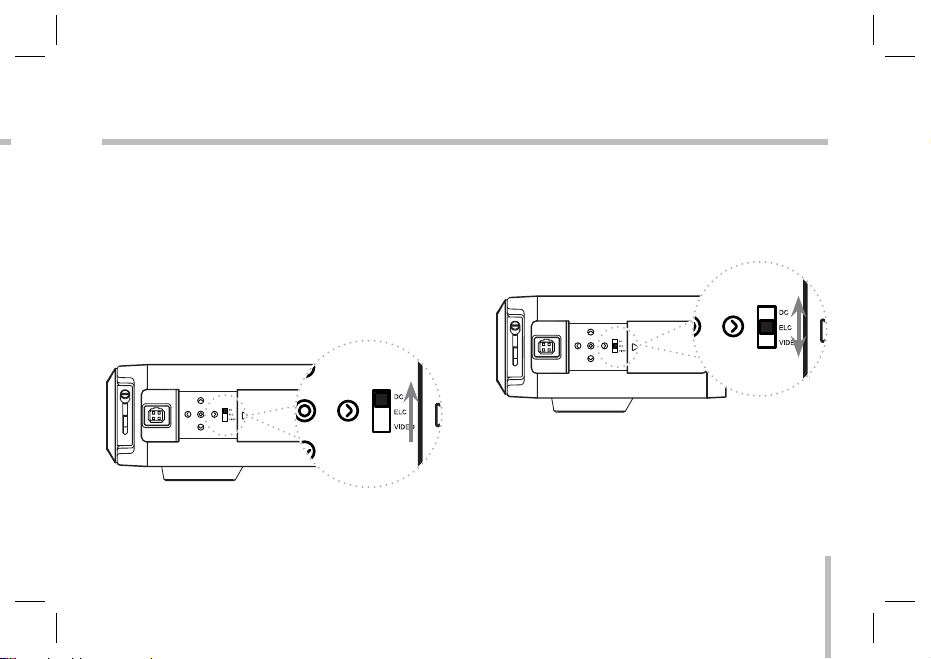

DC 型自动光圈镜头
小心：
ELC 型自动光圈镜头
DC 型自动光圈镜头
一种没有驱动电路的镜头，只在 DC 电源下工作。通常
情况下，这种镜头被归类为 DC 型线圈镜头。（将 ALC
镜头设置开关设到 DC 位置。）
小心：根据所使用的镜头类型，镜头性能也会有所不
同。
ELC 型自动光圈镜头
使用手动或固定光圈镜头（将 ALC 镜头设置开关设到
ELC 位置。）
15
外部设备连接外
COMMUNICATION（通讯）
O
连
报警连接报
将
子
连
连接自动光圈镜头
连接自动光圈镜头
VIDEO 型自动光圈镜头
小心：
VIDEO 型自动光圈镜头
一种带有放大电路的镜头，使用视频信号和 DC 电源
工作。通常情况下，这种镜头被归类为 EE 放大器型
镜头。
您可以使用镜头上的 ALC 和 LEVEL 音量控制来调节光
圈。（将 ALC 镜头设置开关设到 VIDEO 位置。）
小心：
请不要使用超过 35mA 的自动光圈镜头。
16
C

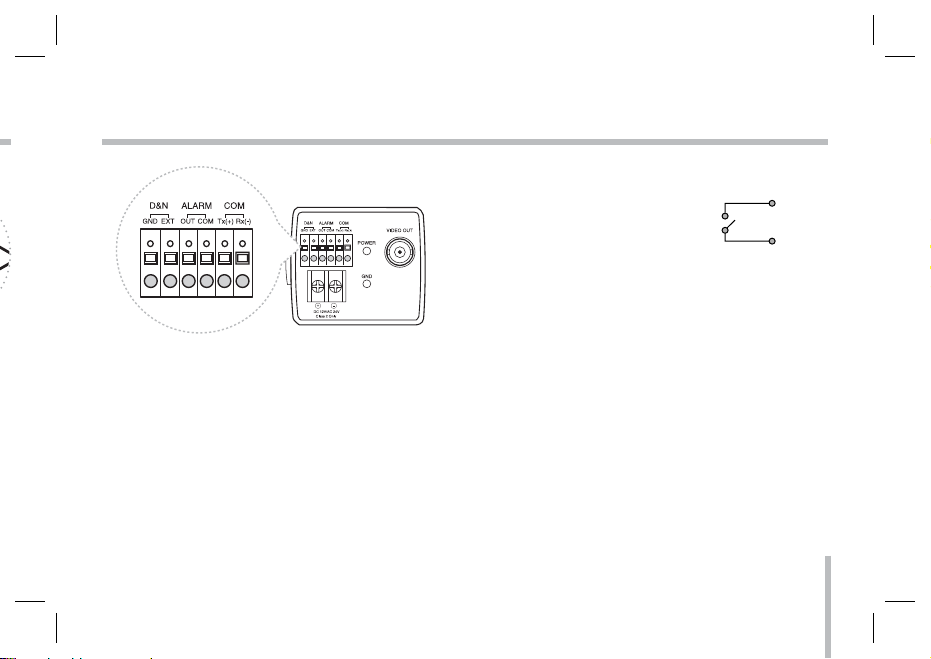

外部设备连接
外部设备连接
COMMUNICATION（通讯）
报警连接
接触额定功率
注意注意:
等效线路图
COMMUNICATION（通讯）
连接到 RS-232C TTL/RS-485 格式的外部控制器。
报警连接
将蜂鸣器或指示灯等外部设备连接到 ALARM（报警）端
子。当摄像机检测到运动时，报警输出信号被提供给所
连接的外部设备。
接触额定功率
• 最大负载电流为 ±130mA。
• 不要连接接触端子上的偏压超过
40 Vp-p (DC 30 V) 的任何系
统或设备。
:
如果所连的设备其电压或电流超过额定值，使用一个
继电器组。.
ALARM
COM
等效线路图
17
凸缘后焦距调整凸
只
机
要
白天&黑夜功能设置
白天&黑夜功能设置
白天功能
黑夜功能
注意注意:
您可以手动设定 D&N 功能。
白天功能
打开外部开关时，D&N 功能被设为“白天”模式。
18
黑夜功能
关闭外部开关时，D&N 功能被设为“黑夜”模式。
:
如果使用外部 D&N 功能，您应当在设置菜单中将日/夜
转换选项设置为外部控制。

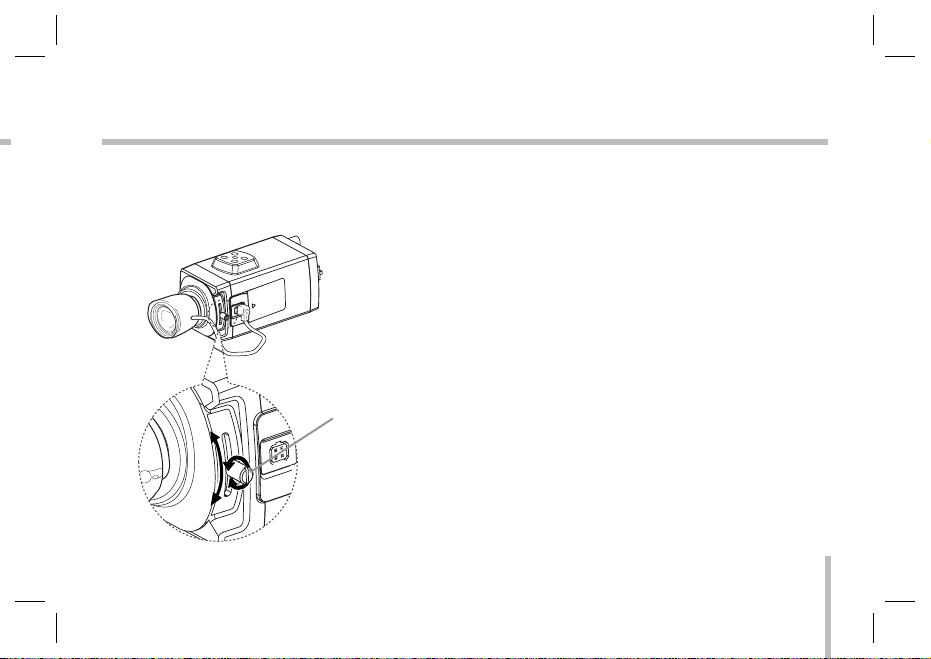

凸缘后焦距调整
凸缘后焦距调整
注意注意:
只有当安装了没有调焦机构的镜头，或者安装了带调焦
机构的镜头，但是需要进行更为精确的对焦时，您才需
要进行此调整。
凸缘后焦距调整或固
定杆
1. 松开凸缘后焦距固定杆。
2. 在观看监视器屏幕的过程中上下拨动凸缘后焦距调
整杆，得到一个对焦点。
3. 上紧凸缘后焦距调整环上的凸缘后焦距固定杆。
:
当使用近红外光而不是可见光作为光源时，物体可能会
处于焦距之外。
19
安装摄像机
安装摄像机
注意注意:
菜单操作菜
此
这
您可以根据需要，将托架安装在摄像机的上面或底面。
当改变摄像机安装架的位置时，您应该一直使用卸下
的螺丝。
:
如果使用摄像机安装架，选择一个能够长时间承受摄
像机和安装托架重量的坚固位置，将摄像机和安装架
固定牢靠。
20
菜单操作
菜单操作
此摄像机使用屏幕用户菜单 (MENU)。使用侧面板上的
这些按钮来设定菜单中的项目。
上按钮：将光标向上移动。使用此按钮选择项目或
调整参数。
下按钮：将光标向下移动。使用此按钮选择项目或
调整参数。
右按钮：将光标向右移动。使用此按钮选择或调整
所选项目的参数。每按一下此按钮，参数会随之改
变。
左按钮：将光标向左移动。使用此按钮选择或调整
所选项目的参数。每按一下此按钮，参数会随之改
变。
设定按钮：执行选择并显示带 标志的项目的子
菜单。
21
菜单操作
菜单操作
摄像机标识设置摄
打开和退出菜单屏幕
注意注意:
22
打开和退出菜单屏幕
1. 按 .
此时 MENU（菜单）画面出现在监视器上。
检查菜单当前设置。
2. 使用
保存当前设置值后，设置菜单将消失。
或 按钮选择 [退出]，然后使用 或 按钮选择
模式。
• 返回上级菜单: 返回到上一菜单。
• 回到主选项: 返回到 摄像机 设定 菜单画面。
• 结束: 退出设置菜单。
:

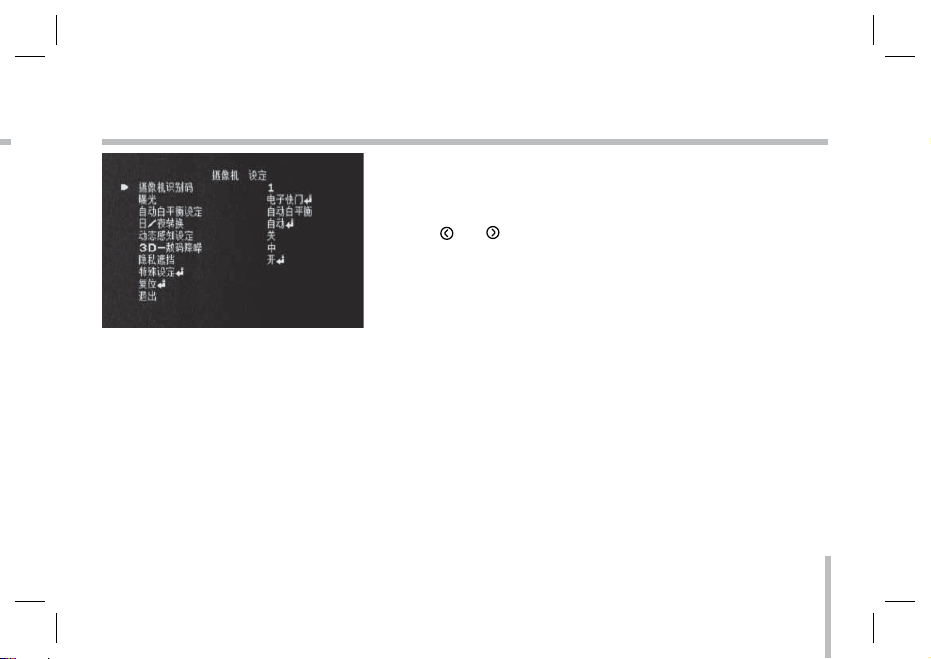

摄像机标识设置
摄像机标识设置
摄像机标识设置
您可以使用摄像机识别 (摄像机识别码) 功能为摄像机指定一个编号。
1. 选择 [摄像机 设定]菜单中的 [摄像机识别码]选项。
2. 使用
或 选择一个 摄像机识别码（关，1-255）。
23
曝光设置
曝光设置
宽动态/背光补偿 设置
曝光设置曝
24
您可以使用 曝光 菜单设置曝光选项。
选择 [摄像机 设定]菜单中的 [曝光]选项。
按
按钮显示 曝光 菜单。
宽动态/背光补偿 设置
使用 宽动态/背光补偿选项设定 宽动态 或 背光补偿 摄像机选项。
1. 选择 [宽动态/背光补偿] 选项。
2. 使用
或 按钮选择一种模式，然后按 .
• 宽动态: 设置 宽动态 限制。
- 宽动态 LIMIT: 低
• 背光补偿: 设置 背光补偿 限制。
- 背光补偿 LIMIT: 低
• 强光抑制功能: 用于调整图像特定区域的亮度。
- 区域选择: 使用
或
按钮选择 [开]或 [关]。按 退出 区域选择菜
单。
y 中 y 高
y 中 y 高
或 按钮选择区域，然后使用
曝光设置
曝光设置
亮度设置
自动增益控制设置
- 灰度: 使用 或 按钮选择一个灰阶。
(灰
y深灰y黑).
- 自定义: 使用
亮度设置
您可以设置亮度级别。 (0-100)
1. 选择[亮度]选项。
2. 使用
自动增益控制设置
如果图像太暗，改变最大 [自动增益控制] 值，使图像变的更亮一些。
1. 选择 [自动增益控制] 选项。
2. 使用 或 按钮选择一种模式。
或 按钮设置亮度级别。
(关
y低y中y高)
或 按钮选择一个亮度级（5 级）
25
白平衡设置白曝光设置
曝光设置
快门 设置
SENS-UP设置
注意注意:
26
快门 设置
1. 选择 [快门]选项。
2. 使用
SENS-UP设置
用于在图像由于光照低而显示不清时提高图像的灵敏度。
1. 使用
2. 使用
3. 按
如果快门选项设为“自动”，则SENS－UP设置才可用，但不显示[---]标
记。
或 按钮设定快门速度。
(自动
y 关 y A.FLK y 1/160
或 按钮选择 [SENS-UP]选项。
或 按钮选择 [自动]。
要设置 [自动]（自动）功能，选择 [快门]中的 [自动]。
并使用 或 按钮设置低照度感应限制 (x2~x128)。
:
1/90000 y x512~x2)
~
白平衡设置
白平衡设置
设定WB（白平衡）模式
设定WB（白平衡）模式
您可以选择三种白平衡模式中的一种。
1. 选择 [自动白平衡设定]选项。
2. 使用
或 按钮选择三种白平衡模式中的一种，然后按 。
• 键控自动白平衡: 最佳白平衡的色温范围大约为 1700 11,000K。在以下条件下可能无法获得最佳的白平衡：
1) 色温处于 1700 -11,000K 范围之外。
2) 当场景中基本上是高色温物体，如蓝天或日落时。
3) 当场景模糊不清时。
• 自动白平衡
够使用
bPUSH: 如果选择 自动白平衡bPUSH 模式，您将能
按钮自动设置白平衡。
27
白平衡设置
白平衡设置
白天/夜晚设置白
28
• 手动：您可以手动设定白平衡。
- 色温：使用
（室内：3200，室外： 5100)
- 红色调整：获得最佳的红色增益。
- 蓝色调整：获得最佳的蓝色增益。这是彩色摄像机在照明低
于标准值条件下删除滤镜（带红外截至功能）的功能，这样
可以获得更好的灵敏度。
或 按钮选择一种功能。
白天/夜晚设置
白天/夜晚设置
注意注意:
1. 选择 [日/夜转换]选项。
2. 使用
或 按钮选择白天/黑夜功能的模式。
• 自动：您将能够自动更改白天/黑夜模式。
- 水平：使用 或 按钮选择一个级别。
(低
y中y高)
- 等待时间：使用
15 秒）
:
如果您在 [曝光]菜单中将 AGC 设为 [关]，或者将 快门 设为
除 自动 之外的一个选项，则 日/夜转换 功能的 自动 模式不
可用，并显示 [---] 标记。
• 外部控制：当接收到外部白天/夜晚切换信号时，在彩色图像和
黑白图像之间切换。
• 日：使用彩色模式。
• 夜：使用黑白模式。
或 按钮选择间隔时间。（5、10、
29
动态感知设定
动态感知设定
3D-DNR 设置3
30
运动检测通过监视亮度级别的变动情况，来检测场景中的运动物体。您可
以选择运动检测的灵敏度级别（4 个区）。
1. 选择 [动态感知设定]选项。
2. 使用 或 按钮选择 [开]，然后按 。
此时显示 动态感知设定 菜单
3. 使用
4. 使用 或 按钮对 [区域状态]设置开或关。
5. 使用
6. 使用 [灵敏度]选项获得最佳的检测级别。用于在图像由于光照低而
或 按钮对 [区域编号]选择区域编号
(区域1~区域4)。
或 选择一个选项，然后使用 或 按钮调整选
项。
• [高度]：放大或减小掩盖的垂直尺寸。
• [宽度]：放大或减小掩盖的水平尺寸。
• [水平移动]：移动掩盖的水平位置。
• [垂直移动]：移动掩盖的垂直位置。
显示不清时降低图像杂讯。
3D-DNR 设置
3D-DNR 设置
注意注意:
1. 选择 [3D-数码降噪]选项。
2. 使用
• 如果您在 [曝光]菜单中将自动增益控制设为 [关]，则 [3D-数码降
• 当使用这个功能的时候,可能会发生残留影像.
或 按钮选择一个选项。
(关
y低y中y高)
:
噪] 功能不可用，并显示 [---] 标记。
31
隐私遮挡设置
隐私遮挡设置
特殊菜单设置特
32
此功能用来保护个人隐私，选择屏幕部分为黑色而不显示在屏幕上。此功
能允许控制强度，一共 8 个级别。您可以设置区域的尺寸和位置。
1. 选择 [隐私遮挡]选项。
2. 使用 或 按钮选择 [开]，然后按 。 此时屏幕上出现 隐
私遮挡 设定 菜单。
3. 使用
4. 使用
5. 使用
6. 使用
或 按钮对[遮挡区域]选择掩盖 (区域1~区域8)。
或 按钮对[显示]选项设置 [开]或 [关]。
或 按钮对[色彩]选项设置灰色、白色或黑色。
或 选择一个选项，然后使用 或 按钮调整选
项。
• 高度：放大或减小掩盖的垂直尺寸。
• 宽度：放大或减小掩盖的水平尺寸。
• 水平移动：移动掩盖的水平位置。
• 垂直移动：移动掩盖的垂直位置。
特殊菜单设置
设置数字变焦级别
此菜单可以让您自己设置 特殊设定 菜单中的 数字变焦、数字特效、锐
度、色彩、同步系统、用户名称 和 语言 功能。
1. 选择 [特殊设定]选项。
2. 按
设置数字变焦级别
您可以选择数码变焦级别。
1. 选择 [特殊设定]）菜单中的 [数字变焦]选项。
2. 使用
3. 使用
按钮以显示 特殊设定 菜单。
或 按钮选择 [开]，然后按 显示 D数字变焦菜
单。
或 选择一个选项，然后使用 或 按钮选择级
别。
- 数字变焦：使用
- 水平：使用
- 垂直：使用
或 按钮放大屏幕。
或 按钮移动屏幕（向左或向右）
或 按钮移动屏幕（向上或向下）
33
特殊菜单设置
特殊菜单设置
特殊菜单设置特
设定 数字特效
设置 锐度 效果
34
设定 数字特效
您可以选择数字效果。
1. 选择 [特殊设定]菜单中的 [数字特效]选项。
2. 使用
设置 锐度 效果
你可以选择锐度效果。
1. 选择 [特殊设定]菜单中的 [锐度]选项。
2. 使用
或 按钮选择一种数字效果。
• 垂直翻转：垂直翻转图像。
• 镜像：打开镜像效果。
• 旋转：旋转图像。 (180°)
• 关闭：关闭数字效果。
或 按钮调整选项。
特殊菜单设置
设置颜色效果
设置同步系统
设置颜色效果
您可以选择颜色效果。
1. 选择 [特殊设定]菜单中的 [色彩]选项。
2. 使用
设置同步系统
您可以选择内部同步 (INT) 模式或行锁定 (LINE) 模式。
只有在使用 AC 电源时才能使用 SYNC（同步）功能。
1. 选择 [特殊设定]菜单中的[同步系统]选项。
2. 使用
或 按钮更改颜色效果。
• 开：彩色画面
• 关：B/W（黑白）画面
或 按钮选择内同步或电源同步。
• 内同步: 用于内部同步时选择此选项。.
• 电源同步：当使用多台摄像机时选择此选项。因为它通过使用外
部信号（AC 信号）来同步摄像机相位。它可以校正一些摄像机
细微的相位偏移。
35
特殊菜单设置
特殊菜单设置
设定用户名称
特殊菜单设置特
36
设定用户名称
您可以使用摄像机标识为摄像机指定数字和字符 (0-9, A-Z, a-z)。
用户标题显示在屏幕左上角。
要取消显示用户标题，选择 [关]。
1. 选择 [特殊设定]画面中的 [用户名称]选项。
2. 使用
3. 使用
A
或 按钮选择 [开]，然后按 。
此时出现 用户名称 菜单。
, , 或 按钮选择字符或数字。
- CLR（清除）：如果输入了错误的代码，选择 CLR（清除），然
- POS（位置）：使用
- END（结束）：确认选择。
- A(空白): 在光标位置插入一个空格。
-
。
后按
户标题的位置。
/ : 左右移动光标。
, , 或 按钮在屏幕上移动用
特殊菜单设置
特殊菜单设置
语言设定
语言设定
选择 Setup（设置）菜单和屏幕显示的语言。
1. 选择 [特殊设定]屏幕中的 [语言]选项。
2. 按
或 按钮选择一个语言。
37
复位设置
复位设置
R
数据通讯格式数
格式格
字
C
38
1. 选择 [复位]选项。
2. 按
3. 按
按钮显示复位菜单。
或 选择选项。
• 重新启动：重新启动摄像机系统。
• 出厂值：要将摄像机设置复位至工厂设置，请选择 [出厂值]选
项。
•
•
•
•
*
•
•
RS-232C TTL/RS-485 协议
数据通讯格式
格式
指令
功能
指令
数据通讯格式
• 数据长度：1 字节（8 位）
• 开始/停止位：1 位
• 校验位：无
• 波特率：9,600 bps
格式
字节 1字节 2字节 3字节 4字节 5字节
0xE5 0x86 摄像机 ID CODE1 CODE2 *C.S.
*C.S. = 校验和
• 全部 6 个字节的数据被从外部 RS-485 设备传送
到摄像机。
• 字节 6：“字节 1”到“字节 5”校验和的值。
例如）对于 0xC5, 0x5F, 0x02, 0x00, 0x0A”
C.S. = 0xC5 +0x5F +0x02 +0x00 +0x0A =
0x0130 这样， C.S. = 0x30
6
指令
功能
OSD 菜单开/关 E5, 86, ID, 41, 02, C.S.
左按钮 E5, 86, ID, 12, 80, C.S.
右按钮 E5, 86, ID, 12, 90, C.S.
上按钮 E5, 86, ID, 11, 80, C.S.
下按钮 E5, 86, ID, 11, 90, C.S.
菜单按钮 E5, 86, ID, 41, 01, C.S.
指令
39
规格规
规格
规格
型号 LS903P LS903N LS902P LS902N LS901P LS901N
总像素 / 有效像素
信号感应设备 1/3” 隔行彩色 CCD
镜头 C/CS 固定座
光圈 DC/ELC/VIDEO 可选择
信号处理 数字信号处理
扫描系统 2:1 隔行
同步系统 内部同步/行锁定
扫描频率 50 Hz (VD) 59.94 Hz(VD) 50 Hz (VD) 59.94 Hz(VD) 50 Hz (VD) 59.94 Hz(VD)
分辨率 570 线
信噪比 大于 52 dB (自动增益控制 关，F 1.0)
最低照明
470K/440K 像素410K/380K 像素470K/440K 像素410K/380K 像素470K/440K 像素410K/380K
白天
黑夜
0.0003 Lux
（Sens-Up 自动，F1.2）
（0.1 Lux :Sens-Up 关）
0.00003 Lux
（Sens-Up 自动，F1.2）
（0.01 Lux :Sens-Up 关）
0.1 Lux (F1.2)
0.01 Lux (F1.2)
（Sens-Up 自动，F1.2）
（0.1 Lux :Sens-Up 关）
（Sens-Up 自动，F1.2）
（0.01 Lux :Sens-Up 关）
0.0003 Lux
0.00003 Lux
40
像素
规格
规格
型号 LS903P LS903N LS902P LS902N LS901P LS901N
视频输出信号 1.0 Vp-p 复合信号 (75 Ω)
自动增益控制 [关]/[低]/[中]/[高]
曝光 可变光圈镜头/电子快门
电子快门
白平衡 键控自动白平衡 / 自动白平衡->PUSH / 手动
背光
宽动态 60dB 60dB -
运动检测 关/开
功耗 4.4W
工作温度 -10ºC - 50ºC（湿度：0%RH - 80%RH）
储存温度 -20ºC - 60ºC（湿度：0%RH - 85%RH）
重量 420g
尺寸
(H x V x D)
1/50 -
1/90,000
（自动模式）
关/宽动态/背光补偿/强光抑
1/90,000
（自动模式）
制功能
1/60 -
1/50 -
1/90,000
（自动模式）
关/宽动态/背光补偿/强光抑
68 x 61.5 x 122 毫米
1/60 -
1/90,000
（自动模式）
制功能
1/50 -
1/90,000
（自动模式）
关/背光补偿/强光抑制功能
1/60 -
1/90,000
（自动模式）
41
P/NO : MFL40426636
Loading...
