LG HT304SU User Manual [et]

Mudel : HT304SU (HT304SU-DH, SH34SL-S/W)

HT304SQ (HT304SQ-DH, SH34SQ-S/W)

Unikaalne

funktsioon

P/NO : MFL61944516

Täieliku kõrglahutuse
üleshäälestamine (1080p)

Lihtsa seadistamisega
täieliku kõrgeraldusega
pildikvaliteet.

Minge lk 6

Portatiivne sisse

Muusika kuulamine
kaasaskantavast mängijast
(MP3-mängija, sülearvuti jne).

Minge lk 15

Otsesalvestus USB-le

USB-seadmele
salvestamine.

Minge lk 16

ENERGY STA R®partnerina on LG
kindlaks teinud, et see toode või
toote mudelid vastavad ENERGY
S

TAR

®

juhistele energia

säästlikkuse kohta.

ENERGY

STAR

®

on USA registreeritud

kaubamärk.

EESTI

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 1

2

ETTEVAATUST! ELEKTRILÖÖGI OHU VÄHENDAMISEKS ÄRGE EEMALDAGE

KAANT (KA MITTE TAGAKAANT). EI SISALDA KASUTAJA POOLT HOOLDATAVAID
OSI. HOOLDUSEKS PÖÖRDUGE KVALIFITSEERITUD PERSONALI POOLE.

See võrdkülgse kolmnurga sees asuv noolekujulise peaga piksenoole kujutis
on mõeldud kasutaja teavitamiseks toote korpuses olevast isoleerimata
ohtlikust voolupingest, mis võib olla piisavalt tugev, et kujutada endast
inimestele elektrilöögi tekitamise ohtu.

See võrdkülgse kolmnurga sees asuv hüüumärk on mõeldud kasutaja
teavitamiseks tootega kaasas olevas dokumendis sisalduvatest tähtsatest
kasutus- ja hooldusjuhistest.

HOIATUS! TULEOHUTUSE TAGAMISEKS NING ELEKTRILÖÖGI VÄLTIMISEKS
ÄRGE JÄTKE SEADET VIHMA KÄTTE EGA NIISKETESSE TINGIMUSTESSE.

HOIATUS! Ärge paigutage seadet piiratud alale, näiteks raamaturiiulisse või muusse
sarnasesse kohta.

ETTEVAATUST! Käesolev seade kasutab lasersüsteemi. Toote
õige kasutamise tagamiseks lugege antud kasutusjuhendit
hoolikalt ning säilitage see hilisemaks tutvumiseks. Kui seade
vajab hooldust, võtke ühendust volitatud teeninduskeskusega.
Juhtnuppude, seadistuste või protseduuride kasutamine muul
viisil kui siinkirjeldatu võib viia ohtliku kiirguse tekkimiseni.
Laserkiirega otsese kokkupuute vältimiseks ärge üritage korpust avada. Avatuna on
laserkiirgus nähtav. ÄRGE VAADAKE KIIRE SISSE.

ETTEVAATUST! Vältige vee valgumist või pritsimist seadmele ning ärge asetage
sellele vedelikega täidetud anumaid, näiteks vaase.

Toitejuhet puudutav HOIATUS
Valdavat osa seadmetest soovitatakse ühendada eraldi vooluringi;

see tähendab ühendamist pistikusse, mis varustab vooluga ainult seda elektroonilist
seadet ning millel ei ole rohkem kontakte ega haruvooluringe. Vaadake
kontrollimiseks juhendis toodud täpseid tehnilisi nõudeid.

Ärge põhjustage seinakontaktide ülekoormust. Ülekoormatud seinakontaktid, lahtised
või kahjustatud seinakontaktid, pikendusjuhtmed, kulunud toitejuhtmed või kahjustatud
isolatsiooniga juhtmed on ohtlikud. Kõik taolised seisundid võivad põhjustada
elektrilöögi või tulekahju. Kontrollige regulaarselt toitejuhtme seisukorda. Kahjustuste
ilmnemisel eemaldage juhe vooluvõrgust, peatage seadme kasutamine ning laske
juhe volitatud hoolduskeskuses täpselt sama varuosaga asendada.

Kaitske toitejuhet füüsilise või mehaanilise väärtarvituse, nt väänamise, keerutamise,
pigistamise, ukse vahele jätmise või pealeastumise eest. Pöörake erilist tähelepanu
pistikutele, seinakontaktidele ning juhtme seadmest väljumise kohale.

Seadme vooluvõrgust eemaldamiseks tõmmake seadme juhe vooluvõrgust välja.
Seadet paigaldades jälgige, et pistik oleks kergesti ligipääsetav.

Vananenud seadme käitlemine

1. Kui toode on tähistatud ristiga läbi kriipsutatud ratastega prügikonteinerit
kujutava märgistusega, tähendab see, et tootele rakendub Euroopa Liidu
direktiiv 2002/ 96/ EÜ.

2. Kõigi elektri- ja elektroonikaseadmete jäätmekäitlus peab toimuma
olmeprügiveost eraldi, läbi riiklikult või kohaliku omavalitsuse poolt
määratud spetsiaalsete kogumispunktide.

3. Teie vananenud seadme korrektne käitlemine aitab ära hoida võimalikke
negatiivseid tagajärgi keskkonnale ja inimeste tervisele.

4. Täpsema teabe saamiseks oma vananenud seadme käitlemise kohta
pöörduge palun kohaliku omavalitsuse, jäätmekäitlusettevõtte või kaupluse
poole, kust te antud toote ostsite.

Selle toote valmistamisel on lähtutud vastavusest elektromagnetilise
ühilduvuse (EMC) direktiivile 2004/ 108/ EÜ ja madalpinge direktiivile
2006/ 95/ EÜ.

Esindaja Euroopas:

LG Electronics Service Europe B.V.
Veluwezoom 15, 1327 AE Almere, Holland
(Tel : [phone])

Ettevaatusabinõud

ETTEVAATUST

ELEKTRILÖÖGI OHT

ÄRGE AVAGE

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 2

3

Sisukord

Seadistamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Põhiseade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Seadme ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6

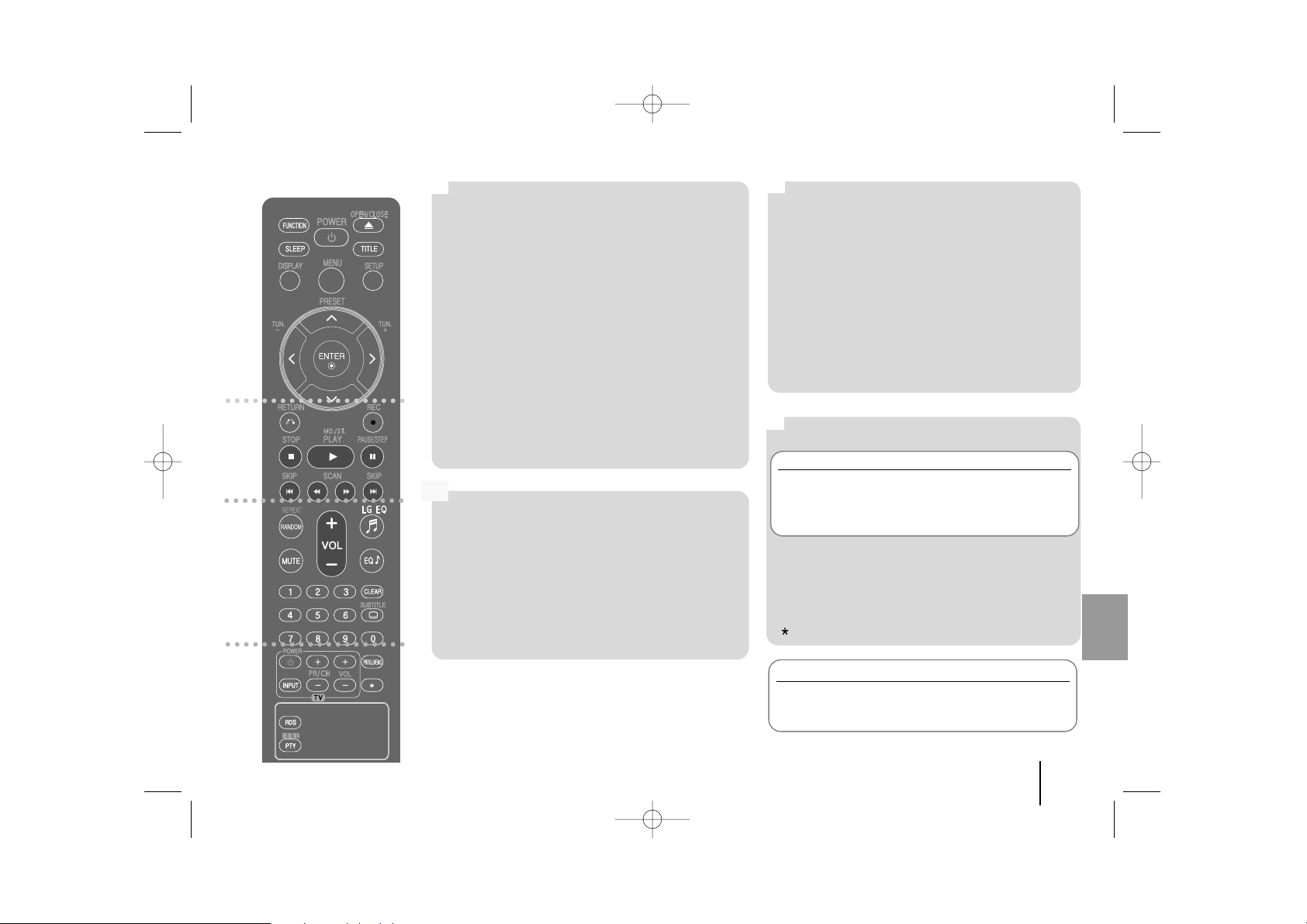

Kaugjuhtimispult . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Ekraanikuva esialgse keele seaded - VALIKULINE . . . . . . . . .8

Piirkonnakoodi esialgne seadmine - VALIKULINE . . . . . . . . . .8

Üldseadete kohandamine . . . . . . . . . . . . . . . . . . . . . . . . .8-10

5,1 kõlarite häälestamine

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Eelseadistatud helivälja nautimine . . . . . . . . . . . . . . . . . . . .10

Plaaditeabe kuvamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Plaadi või faili esitamine . . . . . . . . . . . . . . . . . . . . . . . . .11-13

Pildifailide vaatamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Raadio kuulamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

USB-seadme kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Muusika kuulamine kaasaskantavast mängijast või välisest

seadmest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

USB-seadmele salvestamine. . . . . . . . . . . . . . . . . . . . . . . . .16

Keelekoodid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Piirkonnakoodid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Tõrkeotsing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Esitatavate plaatide liigid . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Tere tulemast tutvuma oma uue DVD-seadmega

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 3

4

Seadistamine

Ühendage iga juhtme must ots –
(miinus) märgiga tähistatud pesadesse
ning teine ots + (pluss) märgiga
tähistatud pesadesse.

Kõlarite ühendamine DVD-seadmega

aa

Teil on kõlaritega kaasas kuus kõlarikaablit.

Kõigi kaablite otstes on värvimärgitus ning iga kaabel ühendab ühe
kuuest kõlarist DVD-seadmega.

bb

Ühendage juhtmed DVD-seadmega

Kaablite ühendamiseks DVD-seadmega vajutage ühenduspesade
avamiseks igat plastmassist klahvi. Sisestage juhe ja vabastage klahv.

REAR R

REAR L

CENTER

SUB WOOFER

FRONT R

FRONT L

R.R

R.L

C

W

F. R

F. L

Teie taga paremal.

Teie taga vasakul.

Ekraani kohal, otse teie ees.

Selle võib asetada ükskõik millisesse kohta.

Teie ees, ekraanist paremal.

Teie ees, ekraanist vasakul.

ASUKOHT

KÕLAR

Põhiseade

Olge tähelepanelik järgneva suhtes

Veenduge et lapsed ei paneks oma käsi ega mingeid esemeid kõlariavasse*.
*Kõlariava : ava kõlarikastil küllusliku bassiheli jaoks.

Põhiseade

1Toide (11/ ``)

Lülitab seadme sisse ja välja.

2 DVD-/CD-plaadi salv
3

Helitugevus (VOL.)

Helitugevuse reguleerimiseks suvalise funktsiooni kasutamise ajal.

4

Kuvaaken
5 Ava/ sule (ZZ)
6 Esitus/paus (BB/ XX)
7

Stopp

(xx)

8 Function (F)

Valib funktsiooni ja sisendallika.

(DVD/CD, USB, AUX, TV-AUDIO, PORTABLE, FM)

9 Häälestamine (-/ +) (

..>>

), Kiirotsing (Vajutage ja hoidke all)

10 USB port

Saate esitada video-, pildi- ja helifaile, ühendades seadmega
USB-seadme.

11 PORT. (kaasaskantav) IN port

Saate kuulata seadmega muusikat oma kaasaskantavast seadmest.

12 345678

11 10 9

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 4

5

Seadme ühendamine

a Ühendage kaablite abil seade ja teler (DVD-mängija, digiseade vm).

Kontrollige oma teleri pesasid ja valige ühendus A, B või C. Pildikvaliteet paraneb A-st C suunas.

b Plug the power cord into the power source.

SCART-ühendus (A)

Ühendage seadme TO TV
pesa SCART-kaabli abil
teleriga.

FM-ühendus

FM – ühendage FM-antenn.
Vastuvõtu kvaliteet on kõige
parem, kui antenni mõlemad
otsad asuvad horisontaalselt
ühel joonel.

Videoväljundi ühendus (A)

Ühendage seadme VIDEO
OUTPUT (MONITOR) pesa
videokaabli abil teleri
vastavate sisendpesadega.

Komponendi videoühendus (B)

Ühendage seadme
COMPONENT VIDEO
(PROGRESSIVE SCAN)
OUTPUT väljundpesad Y PB
PR-kaabl abil teleri
vastavate sisendpesadega.

Audiosisendi ühendus

Seadme audiopesad on varustatud
värvimärgistusega (punane tähistab
parempoolset ja valge vasakpoolset
audiot).. Kui teie teleril on ainult üks
audioväljund (mono), ühendage see
seadme vasakpoolse (valge)
audiopesaga.

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 5

6

Seadme ühendamine

Vastavalt ühendusele saadaolevad eraldusvõimed

Kuvaakna eraldusvõime ja väljunderaldusvõime võivad erineda vastavalt
ühenduse tüübile.

[HDMI OUT] : 1080p, 1080i, 720p, 480p (või 576p) ja 480i (või 576i)
[COMPONENT VIDEO OUT] : 480p (või 576p) ja 480i (või 576i)
[VIDEO OUT] : 480i (või 576i)
[SCART] : 576i

Märkused HDMI-väljundühenduse kohta

• Kui teie teler ei aktsepteeri teiepoolseid eraldusvõime seadeid, ilmub

ekraanile kõrvalekalletega pilt. (Ekraanile ilmub teade „TV do not support”
(„Teler ei toeta”).)
Palun lugege teleri kasutusjuhendit ning seadistage seejärel eraldusvõime,
mida teie teler aktsepteerib.

• Eraldusvõime muutmine ajal, kui seade on HDMI-pistikuga ühendatud, võib

põhjustada tõrkeid. Probleemi lahendamiseks lülitage seade välja ja seejärel
uuesti sisse.

• HDMI- või DVI-ühilduva seadme ühendamisel järgige alltoodud samme:

Proovige HDMI/ DVI-seade ja kõnealune seade välja lülitada.

- Järgmiseks lülitage sisse HDMI/ DVI-seade ning umbes 30 sekundi pärast
lülitage sisse kõnealune seade.

- Ühendatud seadme videosisend on selle seadme jaoks õigesti seadistatud.

- Ühendatud seade ühildub videosisendiga 720 X 576i (480i), 720 X 576p
(480p), 1280 X 720p, 1920 X 1080i või 1920 X 1080p.

- 1080p, 720p ja 576p (480p) on järjestlaotust rakendavad eraldusvõimed.

• Kõik HDCP-ühilduvad DVI-seadmed selle seadmega tööle ei hakka.

- Mitte-HDCP seadme puhul ei kuvata pilti korralikult.

HDMI-väljundi ühendus (C)

Ühendage seadme HDMI­väljundpesa HDMI-kaabli abil
HDMI-ühilduva teleri HDMI­sisendpesaga.

Eraldusvõime seadistamine

Te saate muuta komponentvideo- ja HDMI-väljundi eraldusvõimet.
Vajutage korduvalt RESOLUTION, et valida teile sobiv eraldusvõime: 480i (või
576i), 480p (või 576p), 720p, 1080i, 1080p.
Eraldusvõime ei pruugi olla valitav, sõltuvalt ühendusest või telerist.

• Olenevalt teie telerist võib mõnede eraldusvõime seadete puhul pilt kaduda

või moonduda. Sellisel juhul vajutage korduvalt RESOLUTION, kuni pilt
uuesti ilmub.

Te saate täieliku kõrglahutusega pildikvaliteedi nautimiseks seadistada
1080p videoresolutsiooni. (Täieliku kõrglahutuse üleshäälestamine)

Heli nautimine välisest allikast ja funktsiooni valimine

Saate oma seadme abil nautida heli kuulamist välisest allikast. Võimalik on
valida ka funktsiooni.
Vajutage korduvalt nuppu FUNCTION (Funktsioon), et valida soovitud
sisendallikas ja funktsioon (DVD/CD, USB, AUX, TV-AUDIO, PORTABLE, FM).

HT304SL-DH_BSWELL_EST_4516 8/14/09 10:04 AM Page 6
