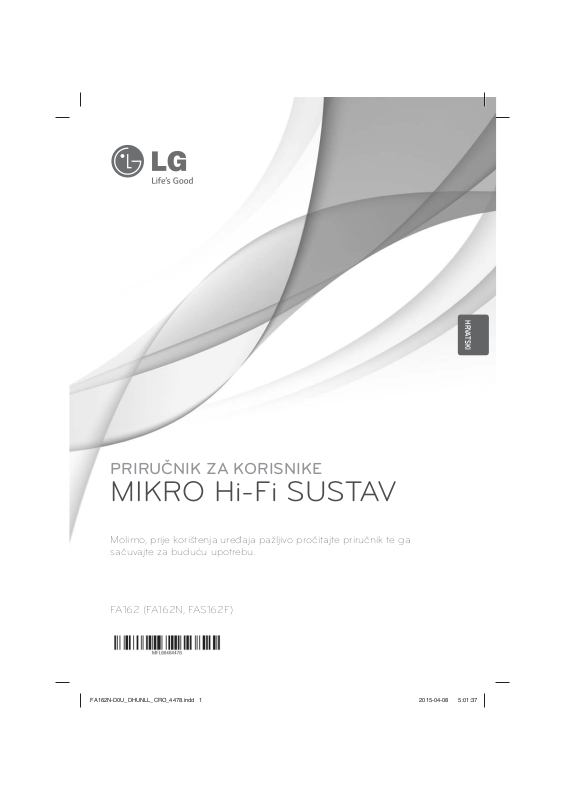

PRIRUČNIK ZA KORISNIKE
MIKRO Hi-Fi SUSTAV
Molimo, prije korištenja uređaja pažljivo pročitajte priručnik te ga
sačuvajte za buduću upotrebu.
HRVATSKI
FA162 (FA162N, FAS162F)
FA162N-D0U_DHUNLL_CRO_4478.indd 1FA162N-D0U_DHUNLL_CRO_4478.indd 1 2015-04-08 5:01:372015-04-08 5:01:37
Sigurnosne informacije
OPREZ
OPASNOST OD STRUJNOG UDARA
OPREZ: KAKO BISTE SMANJILI RIZIK OD STRUJNOG
UDARA NE SKIDAJTE POKLOPAC (ILI ZADNJU
PLOČU). UREĐAJ NEMA DIJELOVE KOJE KORISNIK
MOŽE SERVISIRATI, SERVISIRANJE PREPUSTITE
UPOZORENJE: U CILJU SPREČAVANJA OPASNOSTI
OD POŽARA ILI STRUJNOG UDARA, ČUVAJTE
PROIZVOD OD KIŠE I VLAGE.
UPOZORENJE: Ne postavljajte ovu opremu u
zatvorenim prostorima kao što su zatvorene police
za knjige i slično.
OPREZ: Ne zatvarajte otvore za ventilaciju. Uređaj
instalirajte u skladu s uputama proizvođača.
Utori i otvori na kućištu su namijenjeni za ventilaciju
i osiguravaju pouzdan rad uređaja te ga štite od
pregrijavanja. Otvori se ne smiju nikada zatvoriti
postavljanjem uređaja na krevet, fotelju, tepih ili
neku drugu sličnu površinu. Uređaj se ne smije
stavljati u ugradbene prostore kao što su police za
knjige ili ormari osim u slučaju kada je osigurana
kvalitetna ventilacija ili u slučaju kada se to predlaže
u priručniku proizvođača.
NE OTVARAJ
KVALIFICIRANOM OSOBLJU.
Znak munje sa simbolom
strelice unutar istostraničnog
trokuta upozorava na postojanje
neizoliranog opasnog napona u
kućištu uređaja koji je dovoljno jak
da za ljude predstavlja opasnost
od strujnog udara.
Znak uskličnika unutar
istostranačnog trokuta upozorava
korisnika na prisutnost važnih
informacija za rad i održavanje
(servisiranje) uređaja u pisanim
materijalima koji prate uređaje.
OPREZ: Ovaj proizvod koristi laserski sustav.
Kako biste osigurali pravilnu upotrebu proizvoda,
molimo pažljivo pročitajte priručnik za korisnika i
sačuvajte ga za buduće potrebe. Ukoliko ured-aj
zahtijeva održavanje, kontaktirajte ovlašteni servisni
centar. Korištenje upravljačkih funkcija, podešavanja
ili izvod-enje procedura koje nisu navedene u ovom
priručniku može dovesti do opasanog izlaganje
zračenju. Ne pokušavajte otvoriti kućište kako biste
spriječili izravno izlaganje laserskoj zraci.
OPREZ u odnosu na električni kabel
Za većinu se ured-aja preporučuje da imaju zaseban
strujni krug za napajanje;
Drugim riječima, potrebna je zasebna utičnica sa
zasebnim osiguračem na kojem neće biti drugih
utičnica ili strujnih krugova. Za potvrdu provjerite
stranicu sa speci kacijama proizvoda u ovom
priručniku.
Ne preopterećujte zidnu utičnicu. Preopterećene
zidne utičnice, slabo pričvršćene ili oštećene
zidne utičnice, produžni kablovi, presavijeni
električni kablovi, oštećena ili napuknuta izolacija
na žicama predstavljaju opasnost. Bilo koji od
ovih slučajeva može dovesti do strujnog udara
ili požara. S vremena na vrijeme pregledajte
električni kabel na ured-aju, ako ustanovite
njegovo oštećenje ili propadanje, iskopčajte kabel,
prekinite korištenje proizvoda i uredite da se kabel
zamijeni odgovarajućim kabelom kod ovlaštenog
servisnog centra Električni kabel zaštitite od
zičkih i mehaničkih oštećenja, kao što su savijanja,
lomljenja, uklještenja, gaženja i drugo. Posebnu
pažnju obratite na utikače, utičnice i na mjesto na
kojem kabel izlazi iz ured-aja.
Za iskapčanje glavnog napajanja, iskopčajte utikač
iz utičnice na zidu. Kod instaliranja proizvoda, pazite
da utikač bude pristupačan.
FA162N-D0U_DHUNLL_CRO_4478.indd 2FA162N-D0U_DHUNLL_CRO_4478.indd 2 2015-04-08 5:01:382015-04-08 5:01:38
Uređaj je opremljen prijenosnom baterijom ili
akumulatorom.
Siguran način vađenja baterije iz uređaja:
Izvadite staru bateriju, slijedite korake obrnutim
redoslijedom u odnosu na stavljanje. Staru bateriju
odložite u odgovarajući spremnik u određenim
odlagalištima, kako bi spriječili zagađenje okoliša
i moguće opasnosti za zdravlje ljudi i životonja.
Baterije ne odlažite zajedno s drugim otpadom.
Za baterije i akumulatore se preporučuje uporaba
lokalnih sustava, bez plaćanja nadoknade. Baterija
se ne smije izlagati prevelikoj temperaturi sunca,
vatre i drugih izvora topline.
OPREZ: Uređaj se ne smije izlagati vodi (kapanju ili
pljuskanju) i na uređaj se ne smiju stavljati predmeti
ispunjeni tekućinama, kao što su na primjer vaze.
Uklanjanje starog aparata
1. Električni i elektronski proizvodi
ne smiju se odlagati zajedno s
komunalnim otpadom, već u
posebna odlagališta koja je odredila
vlada ili lokalne vlasti.
2. Pravilno odlaganje starog proizvoda
sprečit če potencijalne negativne
posljedice po okoliš i zdravlje ljudi.
3. Podrobnije informacije o odlaganju
starog proizvoda potražite u
gradskom uredu, službi za odlaganje
otpada ili u trgovini u kojoj ste kupili
proizvod.
Odlaganje starih baterija/akumulatora na otpad
1. Taj simbol može biti otisnut u
kombinaciji s kemijskim simbolima
za živu (Hg), Kadmij (Cd) ili olovo
(Pb) ako baterija sadrži više od
0,0005% žive, 0,002% kadmija ili
0,004% olova.
2. Sve baterije/akumulatore treba
Pb
odložiti zasebno od kućanskog
otpada te pri tome treba koristiti
odlagališta koja je odredila vlada ili
lokalna uprava.
3. Ispravno odlaganje starih baterija/
akumulatora doprinijet će
sprječavanju negativnih posljedica
po okoliš, zdravlje životinja i ljudi.
4. Dodatne informacije o odlaganju
starih baterija/akumulatora zatražite
od gradske uprave, službe za
zbrinjavanje otpada ili trgovine u
kojoj ste proizvod kupili.
FA162N-D0U_DHUNLL_CRO_4478.indd 3FA162N-D0U_DHUNLL_CRO_4478.indd 3 2015-04-08 5:01:382015-04-08 5:01:38
Tvrtka LG Electronics izjavljuje da je/su ovaj/ovi
proizvod(i) u skladu s osnovnim zahtjevima i drugim
relevantnim odredbama Direktiva 2004/108/EZ,
2006/95/EZ, 2009/125/EZ i 2011/65/EU.
Za usklađenost proizvoda kontaktirajte ured :
LG Electronics Inc.
EU Representative, Krijgsman 1,
1186 DM Amstelveen, The Netherlands
Imajte na umu kako se NE radi o mjestu za
kontakt s Korisničkom službom. Za informacije o
Korisničkoj službi pogledajte jamstveni list ili se
obratite trgovcu od kojega ste kupili proizvod.
Kada formatirate diskova na kojima se može
ponovo snimati (rewritable), opciju za format diska
morate postaviti na [Mastered] kako bi disk učinili
kompatibilnim s LG player-ima. Kada postavljate
opciju na Live File System, disk ne možete koristiti
na LG player-ima.
(Mastered/ Live File System : Disk format sustav za
Windows Vista)
FA162N-D0U_DHUNLL_CRO_4478.indd 4FA162N-D0U_DHUNLL_CRO_4478.indd 4 2015-04-08 5:01:382015-04-08 5:01:38
5
Prije upotrebe
Sadržaj
Prije upotrebe
O simbolima s uputama /
Napomene o diskovima . . . . . . . . . . . . . . . . . .5
Prednja / zadnja ploča . . . . . . . . . . . . . . . . . . .6
Daljinski upravljač . . . . . . . . . . . . . . . . . . . . .7
Priključivanja
Priključivanje sustava zvučnika /
Funkcija dodatni ureœaj (Auxiliary) . . . . . . . . .8
Priključivanje antene (Aerial) . . . . . . . . . . . . . .9
Operacija
USB funkcija . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Funkcija podešavanja sata / Timer funkcija
/
Funkcija timer-a za spavanje . . . . . . . . . . . . .10
Audio podešavanje . . . . . . . . . . . . . . . . . . . . .12
Spremanje radio stanica u memoriju /
Slušanje radija . . . . . . . . . . . . . . . . . . . . . . . .14
RDS funkcija - DODATNA MOGUĆNOST . .15
CD reprodukcija . . . . . . . . . . . . . . . . . . . . . . .16
Programirana reprodukcija /
Više o MP3/WMA . . . . . . . . . . . . . . . . . . . . .17
Reference
Robne marke i licence . . . . . . . . . . . . . . . . . .18
Otklanjanje teškoća . . . . . . . . . . . . . . . . . . . .18
Specifikacija . . . . . . . . . . . . . . . . . . . . . . . . .19
O simbolima s uputama
Označava opasnost koja bi mogla prouzročiti
štetu na ure
d
-
aju ili drugu materijalnu štetu.
Označava posebne funkcije ovog
ureœaja.
Napomene o diskovima
Rukovanje diskovima
Ne dirajte stranu diska koja služi za reprodukciju.
Držite disk za rubove tako da na površini ne ostanu
otisci prstiju. Na disk ne lijepite papir ili ljepljivu
traku. Nikada ne lijepite papir ili naljepnice na disk.
Čuvanje diskova
Nakon puštanja, disk spremite u kutiju. Ne izlažite
disk izravnoj sunčevoj svjetlosti ili izvorima topline,
te ga nikada ne ostavljajte u automobilu izloženog
izravnoj sunčevoj svjetlosti.
Čišćenje diskova
Otisci pristiju i prašina na disku mogu prouzročiti
lošu kvalitetu slike i zvuka.
Prije reprodukcije disk očistite čistom krpom. Disk
brišite od sredine prema vanjskom dijelu.
Ne upotrebljavajte agresivne otopine poput alkohola,
benzina, razrjeœivača, komercijalnih sredstava za
čišćenje ili antistatičkog raspršivača namijenjenog
čišćenju starih vinilnih ploča.
Prije upotrebe
Napomena
Predostrožnosti kod upotrebe dodirnih tipki
• Dodirne tipke upotrebljavajte suhim i čistim rukama.
- U vlažnoj sredini, prije dodirivanja tipki obrišite
vlagu s dodirnih tipki
• Ne pritišćite jako dodirne tipke kako bi radile.
- Ako primijenite previše snage, možete oštetiti
senzor dodirnih tipki.
• Dodirnite tipku koju želite uključiti kako bi
pokrenuli željenu funkciju.
• Pazite da na dodirnim tipkama ne upotrebljavate
vodiče kao što su metalni predmeti, tako može doći
do kvara na ureœaju.
U priručniku se nalaze detaljna objašnjenja
o tome kako se upravlja ureœajem pomoću
daljinskog upravljača.
3
7
6
8
1
2
12
13
17
18
19
21
22
20
Prednja / zadnja ploča
1.1 (POWER)
2. VOLUME*
3. FUNC. (FUNKCIJA)
(FM, CD, USB, AUX)
4. .(SKIP)
TUN. (-) (TUNER)
5. XTS pro
6.x(STOP)
MO./ ST. (MONO/ STEREO)
7. PLADANJ ZA DISK
8. Tipka EQ master (DEMO)
9. Tipka CLOCK
10. Tipka TIMER
11. Tipka SET/ RDS(OPCIJSKI)
12. KABEL ZA NAPAJANJE ELEKTRIČNOM
ENERGIJOM
13.BB/[](PLAY/PAUSE)
14. XDSS plus /(MP3 Optimizer)
15. > (SKIP)
TUN. (+) (TUNER)
16. Z (OPEN/CLOSE)
17. USB konektor
18. PHONES (SLUŠALICE)
(Priključak za slušalice : 3.5mm)
19. Kabel za električno napajanje
20. PRIKLJUČAK ZA ANTENU
21. AUX IN (Dodatni vanjski ulaz) konektor
22. PRIKLJUČAKZA ZVUČNIKE
*Podešavanje GLASNOĆE (VOLUME)
4
5 16
14
15
6
9
10
11
Pomaknite svoj prst oko
dodirnog kotačića.
OTVOREN
7
Zamjena baterije
Skinite poklopac sa stražnje
strane daljinskog upravljača,u
3 i # umetnite dvije R03
(veličina AAA) baterije u
ispravnom smjeru.
Oprez
: Nemojte miješati stare i nove baterije. Nikad ne
koristite različite vrste baterija
(standardne, alkalne itd.).
Raspon funkcioniranja daljinskog upravljača
Daljinski upravljač usmjerite prema senzoru i
pritišćite tipke.
• Udaljenost: Oko 7 m od prednjeg dijela senzora
daljinskog upravljača.
• Kut : Oko 30 °u svakom smjeru od prednjeg
dijela senzora daljinskog upravljača.
Daljinski upravljač
Tipka POWER
Tipka PRESET/ FOLDER ( )
Tipka SLEEP
Tipka PLAY/PAUSE (BB/[]) •
Tipka STOP (x)/ MO./ST. •
Tipka SKIP/ SEARCH •
(.
bbbb/ BBBB
>)
Tipka TUN. (-/+) •
Tipka REPEAT •
Tipka
RDS (Radio Data System) FUNKCIJA
Tipka RDS : OPCIJSKI •
Tipka PTY : OPCIJSKI •
Tipka PTY SEARCH : OPCIJSKI •
Tipka BROJEVIMA
Tipka OPEN/CLOSE
• Tipka FUNCTION
• Tipka MUTE
Tipka VOLUME ( )
Tipka DISP.MODE (DISPLAY MODE)
Tipka CLOCK
Tipka DIMMER
• Tipka EQ master
• Tipka XDSS plus
• Tipka XTS Pro
Tipka INFO
(Tipka za prikaz MP3/WMA informacija)
Tipka PROGRAM/ MEMO
Prije upotrebe
8
Priključivanja
Funkcija dodatni ureœaj (Auxiliary)
Spojite pomoćni ureœaj, kao što je TV ili videosnimač, putem stražnjeg AUX priključka pa pritisnite tipku
FUNCTION (pogledajte 1. i 2. sliku s primjerima prikazane u nastavku).
Napomena:
Isključite ureœaj i priključite dodatni (pomoćni) ureœaj prije nego uključite glavni ureœaj.
U protivnom može doći do jakih zvukova.
Priključivanje sustava zvučnika
Priključite kablove zvučnika na priključak zvučnika.
Napomene:
• Spojite crni dio svake žice na stezaljke označene s – (minus), a njezin drugi kraj na stezaljke označene s +
(plus).
• Ispravno priključite lijevi / desni zvučnik. U slučaju zamjene može doći do izobličenja zvuka.
Lijevi zvučnikDesni zvučnik
Pomoćni ureœaj
Prijenosni ureœaj
Na Audio OUT
Kabel prijenosnog ureœaja
Na Audio IN
Primjer (1) Primjer (2)
9
Priključivanje antene (Aerial)
Priključite dostavljene FM antene da bi slušali radio.
Napomene:
Budite sigurni da je FM žičana antena potpuno
raširena
Operacija
USB funkcija
Možete uživati u medijskim datotekama kao što je
glazba (MP3/WMA) spremljena na MP3 playeru ili
USB memoriji priključivanjem medija za pohranu na
USB priključak na ureœaju.
Kompatibilni ureœaji
1. Ureœaji koji zahtijevaju instalaciju dodatnog
programa kada ste spojeni na računalo, nisu
podržani.
2. MP3 Player : Flash vrsta MP3 player-a.
• MP3 player koji zatijeva instaliranje pogona
nije podržan.
3. USB Flash Drive : Ureœaji koji podržavaju
USB1.1.
Osnovna reprodukcija
1. Priključite USB ureœaj na USB konektor na
vašem ureœaju.
2. Pritisnite FUNCTION da uœete u USB modus
rada.
“SEARCH” se pojavljuje u prozoru displeja, a
zatim je prikazan ukupan broj datoteka.
3. Pritisnite PLAY/ PAUSE (B/[]).
Dodatno, reprodukciju možete počinjati i
pomoću brojčanih (NUMBER) tipki.
Va œenje USB-a iz ureœaja
1. Odaberite drugu funkciju koja nije USB funkcija
kako bi izvadili USB napravu.
2. Izvadite USB iz ureœaja.
Napomene:
• Osim osnovne reprodukcije, ako želite raditi s
drugim funkcijama, pogledajte odjeljak za CD
reprodukciju.
• Ne vadite USB ureœaj za vrijeme dok radi.
• Zahtjeva se back up kako bi se spriječilo oštećenje
podataka.
• Ako upotrebljavate produžni kabel za USB ili USB
hub, može se desiti da se ne prepozna USB ureœaj.
•Ureœaj koji upotrebljava sustav za datoteke NTFS
nije podržan (Podržan je samo FAT (16/32) sustav
za datoteke.).
• USB funkcija ovog ureœaja ne podržava sve USB
ureœaje.
• Digitalna kamera i mobilni telefon nisu podržani.
• Ovaj ureœaj se ne podržava kada je broj datoteka
1000 ili više.
Operacija
FM žičana antena (dostavljena)
10
Funkcija podešavanja sata
1. (Uključite ureœaj.) Pritisnite tipku CLOCK za
sat.
2. Odaberite 24 satni sistem za vrijeme ili 12 satni
sistem dodirom na ./>
3. Pritisnite SET kako bi potvrdili odabrani sistem
za vrijeme.
4. Dodirnite ./> na prednjoj ploči kako bi
postavili ispravne sate.
5. Pritisnite SET.
6. Dodirnite ./> na prednjoj ploči kako bi
postavili ispravne minute.
7. Pritisnite SET i na prozoru displeja je prikazano
ispravno vrijeme.
8. Svaki put kad pritisnete tipku sata CLOCK,
vrijeme se pojavljuje na pokazivaču za oko 5
sekunde.
Napomena:
Ako sat želite resetirati, pritisnite i držite CLOCK
duže od 2 sekunde.
Timer funkcija
S TIMER funkcijom možete primati radio prijenos,
CD reprodukciju i USB reprodukciju koje se
uključuju i isključuju u željeno vrijeme.
1. (Uključite ureœaj.) Pritisnite CLOCK da bi
provjerili tekuće vrijeme.
(Ako ne podesite sat, timer funkcija neće raditi.)
2. Pritisnite TIMER da uœete u mod podešavanja
tajmera. Ako želite promijeniti prije memorirane
postavke za TIMER, pritisnite i držite TIMER
duže od 2 sekunde.
-
Prethodno upamćeno vrijeme uključivanja
timer-a i
“”
indikacije se pojavljuju u displeju.
3. Svaka funkcija (TUNER → CD → USB)
zasvijetlit će na displeju po redoslijedu. Pritisnite
tipki SET kad zasvijetli željena funkcija.
4. a. Kada odabirete TUNER funkciju, odaberite
prethodno memorirane preset brojeve
dodirivanjem ./ > a zatim pritisnite SET.
- Ako ne postavite neku od memoriranih stanica, postavlja se na trenutačnu radijsku
frekvenciju.
b. Kad odaberete funkciju
CD ili USB,
- “ON TIME” indikator se pojavljuje za oko
0,5 sekundi u prozoru displeja i onda nestaje.
5. Postavite sat da se uključi dodirivanjem
./> na prednjoj ploči.
6. Pritisnite SET.
7. Postavite minute da se uključe dodirivanjem
./> na prednjoj ploči.
8. Pritisnite SET.
- “OFF TIME” indikator se pojavljuje za oko 0,5
sekundi u prozoru displeja i onda nestaje.
9. Postavite sat da se isključi dodirivanjem
./> na prednjoj ploči.
10. Pritisnite SET.
11. Postavite minute da se isključe dodirivanjem
./> na prednjoj ploči.
12. Pritisnite SET.
13. Podesite jačinu glasnoće dodirivanjem
./> na prednjoj ploči.
14. Pritisnite SET.
“”
se pojavljuje u prozoru displeja i
podešavanje tajmera je završeno.
15. Odabrana funkcija se automatski uključuje i
isključuje u podešeno vrijeme.
v
v
v
vvvvvv
v
v
v
vvvvvv
v
ili
(12-satni ciklus)
(24-satni ciklus)
11
Poništavanje ili provjeravanje timer-a
Svaki put kada se pritisne TIMER možete odabrati
postavke za timer ili poništavanje. Takoœe Vi možete
proveriti status podešavanja tajmera.
Za aktiviranje ili provjeravanje timera, pritisnite
TIMER tako da se
“”
pojavi na prozoru displeja.
Za poništenje funkcije TIMER, pritisnite TIMER
tako da “ ”nestane na prozoru displeja.
Funkcija timer-a za spavanje
Pri korištenju funkcije “timer-a za spavanje” ureœaj se
automatski isključuje nakon odbrojavanja zadanog
vremena reproduciranja.
1. Pritisnite SLEEP da podesite željeno vrijeme
spavanja.
Indikator SLEEP i vrijeme koje preostaje do
“spavanja” će se pojaviti u displeju.
2. Svaki put kada pritisnite tipku SLEEP
podešavanje se mijenja prema sljedećem
redoslijedu.
SLEEP 180
→
150 → 120 →90 →80
→
70 → 60 → 50 → 40 → 30 →20 → 10
→
OFF (Nema prikaza na displeju)
Napomena:
Ako pritisnete tipku spavanja (Sleep) dok se na
pokazivaču vidi vrijeme do spavanja, to vrijeme se briše.
Za poništavanje modusa timer-a za spavanje
Ako trebate prekinuti funkciju, pritisnite više puta tipku
SLEEP sve dok se ne pojavi “SLEEP 10”, a zatim
pritisnite SLEEP još jednom dok se ne pokaže
“SLEEP 10”.
Operacija
12
Audio podešavanje
Priključak za slušalice
Spojite napojni kabel slušalica ( 3.5mm) na priključak
za slušalice kako biste zvuk slušali preko slušalica.
Zvučnici se automatski iskopčaju kad spojite slušalice
(nisu u paketu).
MUTE
Pritisnite tipku MUTE kako biste privremeno
isključili ton, na primjer dok razgovarate na telefon.
Indikator “ ” zatreperit će na displeju.
Kako biste poništili ovaj modus, pritisnite ponovo
tipku VOLUME ( ) ili MUTE.
DIMMER (Zatamnjenje)
Ova funkcija isključuje LED (dioda koja emitira
svjetlo) diode na prednjoj ploči i zatamnjuje prozor
displeja za pola u statusu uključeno.
Pritisnite jedanput tipku DIMMER.
Kako biste poništili ovaj modus, pritisnite ponovo
tipku DIMMER.
EQUALIZER efekt
Sustav u sebi ima brojna unaprijed postavljena surround zvučna polja. Možete odabrati željeni način
reprodukcije zvuka s pomoću tipke EQ master.
Prikazane stavke za ekvolizator se mogu razlikovati
ovisno o izvorima zvuka i efektima.
[XTS PRO]
Uživati možete u prirodnom zvuku.
[Lokalno specijalizirani ekvolizator]
Regionalno prilagoœeni efekt zvuka.
(FORRO/FUNK/SERTANEJO/DANGDUT/
ARABIC/PERSIAN/INDIA/REGUETON/MERENG
UE/SALSA/SAMBA/CUMBIA/AFRO HIP HOP)
[AUTO EQ]
Postavite ekvolizator zvuka u modus koji je najsličniji
žanru koji se nalazi u MP3 ID3 podacima u datoteci
pjesme.
[POP CLASSIC JAZZ ROCK]
Program koji stvara entuzijastičnu atmosferu zvuka,
stvarajući osjećaj da se nalazite na pravom rock, pop,
jazz ili klasičnom koncertu.
[MP3 -- OPT]
Ova funkcija je prilagoœena za komprimiranu MP3
datoteku. Poboljšava visoke tonove.
[XDSS]
Tijekom reprodukcije pojačava visoke tonove, bas i
surround zvučni efekt.
[LOUDNESS]
Poboljšava visoke i niske tonove.
[BYPASS]
Možete slušati zvuk bez efekta evolizatora.
Napomena:
• Na nekim zvučnicima, zvuk se možda neće čuti
kod niskih zvukova, ovisno o režimu zvuka.
• Možda ćete morati ponovno pokrenuti stereo način
rada, nakon prebacivanja priključka, nekad čak i
kad se promijeni zvučni zapis.
13
XDSS
(Extreme Dynamic Sound System)
Pritisnite XDSS plus da pojačate visoke tonove, bas i
surround efekt.
Audio CD, Tuner, AUX : XDSS ON ↔ BYPASS
MP3/WMA : XDSS ON → MP3 -- OPT ON
→ BYPASS → XDSS ON ...
MP3 Optimizer
Ova je funkcija prilagoœena za MP3 datoteke. Ova
funkcija poboljšava bas zvuk kako bi se dobio mekši
zvuk. Svaki put pritisnite XDSS plus.
Postavke se mijenjaju prema sljedećem redoslijedu.
XDSS ON → MP3 -- OPT ON → BYPASS
XTS Pro
Ova jedinstvena kvaliteta zvuka koju je razvila naša
tehnologija, stvara za vas optimalni zvuk kako biste
imali savršenu reprodukciju originalnog zvuka i kako
bi ste doživjeli izvor živog zvuka.
Svaki put kada pritisnete XTS Pro postavke se
mijenjaju prema sljedećem redoslijedu:
XTS -- PRO ON ↔ XTS -- PRO OFF
DISPLEJ MODUS
Uvijek kad pritisnete DISP. MODE (DISPLEJ
MODUS), vi ćete imati promjenu spektra u prozoru
displeja na 6 vrsta.
DEMO
Pritisnite tipku EQ master na prednjoj ploči dok je
ureœaj isključen kako bi se na zaslonu prikazala ova
funkcija. Za otkazivanje funkcije ponovo pritisnite EQ
master.
AUTOMATSKO NAPAJANJE
ISKLJUČENO
Ovaj ureœaj će se automatski isključiti radi uštede
energije ukoliko se ne priključi na vanjski ureœaj i ne
upotrijebi u roku od oko 25 minuta. Isto radi i ova
jedinica i to 6 sati nakon što je glavna jedinica
priključena na drugi ureœaj pomoću analognog ulaza.
Operacija
14
Spremanje radio stanica u memoriju
Možete podesiti 50 stanica za FM.
Prije podešavanja provjerite je li nivo glasnoće snižen
do minimuma.
1.
Pritisnite FUNCTION da odaberete frekvenciju
koju želite.
2. Odaberite stanicu koju želite pritiskom na
TUN. (-/+).
Automatsko podešavanje stanica
-
Pritisnite TUN. (-/+) duže od 0,5 sekundi.
Skeniranje prestaje kad ureœaj pohrani stanice.
Ručno podešavanje stanica
-
Pritisnite kratko i više puta TUN. (-/+).
3. Pritisnite PROGRAM/ MEMO.
Na zaslonu treperi broj za pohranjivanje.
4. Pritisnite PRESET/ FOLDER ( ) da
odaberete preset broj koji želite.
5. Ponovno pritisnite tipku PROGRAM/ MEMO
Stanica je pohranjena.
6. Za pohranjivanje ostalih stanica ponovite korake
1 (ili 2) do 5.
Brisanje svih memoriranih stanica
Pritisnite i držite PROGRAM/ MEMO otprilike
dvije sekunde, “ERASE ALL” se pojavljuje u
prozoru displeja, a zatim ponovo pritisnite
PROGRAM/ MEMO, stanice su obrisane.
Za Vašu informaciju
Ako su sve stanice već memorirane, na displeju će se na
nekoliko trenutaka pojaviti “FULL”, a tipke za odabir
(preset) će početi treptati. Za promjenu broja uz pohranjenu stanicu ponovite korake 4 i 5.
Pozivanje memoriranih stanica
Pritisnite i držite PRESET/ FOLDER ( ) dok
se ne pojavi željeni preset broj ili ponovo pritisnite
isti.
Slušanje radija
1.
Pritisnite FUNCTION da odaberete frekvenciju
koju želite.
Pohranjena je stanica koju je ureœaj posljednju
primio.
2. Pritisnite PRESET/ FOLDER ( ) više
puta da odaberete preset stanicu koju želite.
- Svaki puta kad pritisnete tipku, ureœaj uključuje jednu po jednu pohranjenu stanicu.
3. Glasnoću podesite tako da više puta pritisnete
VOLUME ( ).
Da bi slušali prethodno nememorirane radio stanice
• Za ručno traženje stanica, pogledajte “Ručno
podešavanje stanica” u koraku 2 na lijevoj strani.
• Za automatsko traženje stanica, pogledajte
“Automatsko podešavanje stanica” u koraku 2 na
lijevoj strani.
Da bi isključili radio
Pritisnite tipku za napajanje
1
(POWER) da bi
isključili ureœaj, ili izaberitedrugi režim
funkcioniranja (CD, USB, AUX).
Za vašu informaciju
•
Ako neka FM stanica šumi;
Pritisnite MO./ ST. tako da se “MONO” pojavi na
prozoru displeja. Neće biti stereo efekta, ali će se
prijem poboljšati.
Pritisnite MO./ ST. ponovo kako biste vratili stereo
efekt.
•
Da bi poboljšali prijem;
Podesite dostavljene antene.
15
Operacija
RDS funkcija
- DODATNA MOGUĆNOST
O funkciji RDS
Vaš je ureœaj opremljen funkcijom RDS (Radio Data
Dystem- sitemom radijskih podataka) koji na vaš radio
ure
œ
aj dostavlja širok spektar informacija. RDS sistem
se već koristi u mnogim zemljama za prijenos
pozivnih signala radio stanica ili informacija o mreži,
te za opis programa stanice tekstualnim porukama o
stanici, specifičnom glazbenom izboru i za točno
vrijeme.
Ugaœanje RDS sistema
Kada pronaœete FM stanicu a ona sadrži podatke za
RDS, na ure
œ
aju će se automatski pojaviti pozivni
znak te stanice i na displeju će se pojaviti svjetlo RDS
indikatora kao i indikatori vrste programa koji se
prepoznaje (PTY), Radio Tekst (RT), Vrijeme (CT) te
RDS programska usluga (PS) ako je omogućena i ako
se prenosi.
Opcije RDS displeja
RDS sistem može prenositi široki spektar podataka uz
osnovne pozivne signale koji se pojavljuju na početku
kad uključite odre
œ
enu stanicu. Prilikom uobičajenih
RDS operacija na displeju će se pojaviti ime stanice,
prijenosna mreža ili pozivna slova. Pritiskanje tipke
RDS na daljinskom upravljaču vam omogućuje da
kružite kroz razne vrste podataka prema sljedećem
redoslijedu:
(FREQUENCY → PTY → RT → CT → PS )
• PTY (Prepoznavanje vrste programa) – Na
displeju će se prikazati naziv vrste programa
• RT (Prepoznavanje Radio teksta) – Na displeju će
se prikazati naziv radio teksta
• CT (Vrijeme koje kontrolira kanal) – Omogućuje
ureœaju da prima točno vrijeme i prikazuje ga na
displeju.
• PS (Programska usluga) – Na displeju će se
prikazati naziv programa
Napomena:
Neke RDS stanice možda neće uključiti neke od
dodatnih mogućnosti. Ako nešto od toga neće biti
dostupno, na displeju će se prikazati natpisi PTY
NONE, RT NONE, CT NONE, PS NONE.
Pretraživanje programa (PTY)
Najbolja strana RDS funkcije je mogućnost da se
prona
œ
u stanice s navodima o kojoj se vrsti programa
radi. Slijedi popis kratica koje se koriste za vrste
programa.
Slijedećim koracima možete tražiti odre
œ
enu vrstu
programa (PTY).
1. Pritisnite FUNCTION da odaberete FM modus
rada.
2. Pritisnite PTY, displej će prikazati zadnje
korišteni PTY.
3. Pritisnite tipku PTY više puta kako biste
odabrali željeni PTY.
4. Kada je odabran PTY, pritisnete tipku
PTY SEARCH.
Ure
œ
aj će prijeći u automatsko traženje. Kada
na
œ
e stanicu, traženje će se zaustaviti.
NEWS Vijesti
AFFAIRS Trenutne novosti
INFO Informacije
SPORT Sport
EDUCATE Obrazovni program
DRAMA Drama
CULTURE Kultura
SCIENCE Znanost
VARIED Razni govorni programi
POP M Pop glazba
ROCK M Rock glazba
EASY M Lake note
LIGHT M Klasična glazba
CLASSICS Ozbiljna klasična glazba
OTHER M Ostala glazba
WEATHER Informacije o vremenu
FINANCE Programi o financijama
CHILDREN Dječji programi
SOCIAL Programi o socijalnim problemima
RELIGION Religija u eteru
PHONE IN Programi s telefonskim kontaktima
TRAVEL Putovanja i proputovanja
LEISURE Odmor i hobi
JAZZ Jazz glazba
COUNTRY County glazba
NATION M Nacionalna glazba
OLDIES Stara glazba
FOLK M Narodna glazba
DOCUMENT Dokumentarni programi
TEST Test poruka alarma stanice
ALARM ! Hitne informacije u eteru
16
CD reprodukcija
Osnovna reprodukcija
1. Upotrijebite FUNCTION da odaberete CD
funkciju.
Ako u pretincu CD-a nema diska, na zaslonu će
se pojaviti poruka “NO DISC”.
2. Dodirnite Z (OPEN/ CLOSE) i stavite disk u
pladanj diska.
Napomena:
Ako želite pokrenuti disk od 8 cm, stavite ga na
unutarnji obruč u pretincu diska.
3. Dodirnite ZZ(OPEN/ CLOSE) da zatvorite
pretinac za disk.
Audio CD : Na displeju će se pojaviti natpis
CD READ, a zatim će se pojaviti
ukupni broj snimki i vrijeme
reprodukcija.
MP3/WMA CD : Na displeju će se pojaviti
natpis CD READ, a zatim će
se pojaviti ukupni broj datoteka.
4.
Pritisnite PLAY/ PAUSE (
B
/[]).
Uz to, Audio CD i MP3 CD možete reproducirati
pomoću tipki s BROJEVIMA.
Zaustavljanje reprodukcije
Pritisnite PLAY/ PAUSE (B/[]) tijekom reprodukcije.
Pritisnite ponovo tu tipku da nastavite reprodukciju.
Prekidanje reprodukcije
Pritisnite STOP(x) tijekom reprodukcije.
Preskakanje snimke
• Pritisnite BB> za prelazak na sljedeću snimku.
• Kada se usred snimke jednom pritisne .bb
player se vraća na početak te snimke. Kada se tipka
ponovo pritisne, svaki put kada se tipka pritisne
preskače se snimka. Ako tipku pritisnete još
jednom, svakim pritiskom se preskače jedan zapis.
Pretraživanje snimke
Držite .bb/BB> tijekom reprodukcije, a
zatim otpustite na željenoj točci.
Repeat (Ponovi)
Pritisnite REPEAT tijekom reprodukcije.
Audio CD
RPT 1 : Za ponavljanje reprodukcije jednog
zapisa.
RPT ALL : Za ponavljanje reprodukcije svih
zapisa.
RANDOM : Za nasumičnu reprodukciju zapisa.
OFF : Za poništavanje funkcije ponavljanja
zapisa.
MP3/WMA
RPT 1 : Za ponavljanje reprodukcije jedne
datoteke.
RPT DIR : Za ponovnu reprodukciju foldera.
RPT ALL : Za ponavljanje reprodukcije svih
datoteka.
RANDOM : Za nasumičnu reprodukciju datoteka.
OFF : Za poništavanje funkcije ponavljanja
zapisa.
Ponavljanje programirane reprodukcije
RPT 1 : Za ponavljanje reprodukcije jednog
zapisa/ datoteke.
RPT ALL : Za ponovnu reprodukciju
cjelokupnog programa.
OFF : Za poništavanje funkcije ponavljanja
zapisa.
Provjeravanje informacija MP3 datoteke
Pritisnite MP3 Info tijekom reprodukcije MP3
datoteke.
- Informacije (Naslov, Izvo
œ
ač ili Album) MP3
datoteke pojavit će se na displeju.
- Ako nema podataka o MP3 datoteci, prikazat će se
njezin naziv.
Napomena:
Ovaj ure
œ
aj može svirati CD-R ili CD-RW koji
sadržava audio naslove ili MP3 datoteke.
→
→
→
→
→
→
→
→
→
→
→
→
17
Operacija
MP3/WMA datoteka, folder funkcija
Pritisnite PRESET/ FOLDER ( ) na
daljinskom upravljaču kako biste odabrali željeni folder.
Napomena:
Primjenjuje se u slučaju kada ima nekoliko foldera s
MP3/WMA datotekom.
Programirana reprodukcija
Možete odabrati redoslijed zapisa za reprodukciju i
tako stvoriti vlastiti program reprodukcije. Taj program može sadržavati do 20 zapisa.
1. Pritisnite PROGRAM/ MEMO u stop modusu
rada.
Na displeju se pojavljuje natpis “PROG.”
2.
Pritisnite
.bb/ BB>
da odaberete
snimku.
EX) “P01 001” prikazat će se na displeju.
3. Pritisnite PROGRAM/ MEMO.
4. Ponovite korake 1 - 3 gore.
5. Pritisnite
PLAY/ PAUSE (
B
/
[]
)
.
Provjera sadržaja programa
Pritisnite PROGRAM/ MEMO u stop modusu rada.
- Na zaslonu će se ispisati broj zapisa i programa.
Za brisanje sadržaja programa
Pritisnite PROGRAM/ MEMO u stop modusu rada.
Zatim pritisnite STOP(x).
Za dodavanje novog sadržaja u program
1.
Pritisnite PROGRAM/ MEMO više puta u
program stop modusu rada sve dok ne zatrepće
broj snimke (Track Number).
2. Ponovite korake 2 - 4 gore.
Za mijenjanje sadržaja programa
1. Pritisnite PROGRAM/ MEMO kako bi
prikazali program broj koji želite modificirati.
2. Ponovite korake 2 - 4 gore.
Više o MP3/ WMA
Kompatibilnost MP3/ WMA diska s ovim ureœajem ograničena je prema slijedećem:
1. Frekvencija uzorka
8 - 48 kHz(MP3), 32 - 48 kHz(WMA)
2. Bit brzina
8 - 320 kbps(MP3), 48 - 320 kbps(WMA)
3. CD-R fizički format trebao bi biti “ISO 9660”
4. Ako snimite MP3/ WMA datoteku pomoću software-a koji ne može načiniti sistem datoteke, na
primjer “Direct CD”, itd, MP3 datoteku bit će
nemoguće puštati. Preporučujemo da koristite
program “Easy-CD Creator”, koji stvara sistem
datoteka ISO 9660.
5. Nazivi datoteka trebaju se pisati pomoću 30
slova ili manje i moraju sadržavati ekstenzije
“.mp3”,“.wma”, na pr. “********.MP3” ili
“********.WMA”
6. Ne upotrebljavajte posebne znakove kao što su
“/ : * ? “ < >” i slično.
7. Čak i ako je ukupni broj datoteka na disku iznad
1000, bit će prikazano samo do 999 datoteka.
O funkciji MULTI SESSION
- Ova funkcija prepoznaje multi session disk prema
tipu CD-ROM-a diska.
na primjer) Ako u prvom session-u postoji datoteka
MP3/ WMA, pušta se samo MP3/ WMA
datoteka prvog session-a.
Ako u cijelom session-u postoji datoteka
MP3/ WMA, pušta se MP3/ WMA
datoteka svakog session-a.
Ako u prvom session-u postoji Audio CD,
pušta se samo Audio CD prvog session-a.
Broj zapisa/datoteke
Broj programa
18
Otklanjanje teškoća
Reference
Razlog
Kabl el.napajanja je iskopčan.
Oprema za vanjski izvor nije uključena.
Nije umetnut disk.
Umetnut je disk koji se ne moze reproducirati.
Disk je postavljen obrnuto.
Disk nije postavljen pravilno.
Disk je uprljan
Daljinski nije uperen ka daljinskom senzoru na
uredu.
Daljinski je previše udaljen.
Ima prepreka na putu izmeœu daljinskog i
ureœaja.
Baterije u daljinskom su istrošene.
Korekcija
Utikač dobro ukopčajte u utičnicu.
Uključite opremu za vanjski izvor.
Umetnite disk.
Umetnite disk koji se može reproducirati.
Postavite disk u pretincu za disk pravilno
prema čitaču.
Postavite disk pravilno u vodilicu za disk u
pravcu čitača.
Počistite disk.
Uperite daljinski ka senzoru na ureœaju.
Koristite daljinski na manjoj od 7m.
Uklonite prepreku.
Zamijenite baterije.
Simptomi
Nema struje.
Nema zvuka.
Ureœaj ne počinje
sa reprodukcijom.
Daljinski upravljač
ne radi pravilno.
Robne marke i licence
19
Dizajn i specifikacije su predmet podložan promjenama bez upozorenja.
Specifikacija
[Općenito][CD]
[Tuner]
FM
[Pojačalo][Zvučnici]
Napajanje Vidi naljepnicu na zadnjoj ploči.
Potrošnja električne energije
Vidi naljepnicu na zadnjoj ploči.
Neto težina 3.31 kg
Vanjske dimenzije(ŠxVxD) (170 X 253 X 265) mm
Raspon frekvencije 65 - 20000 Hz
Omjer signala i šuma 75 dB
Dinamički raspon 75 dB
Opseg tjunera 87.5 - 108.0 MHz ili 65 - 74 MHz, 87.50 - 108.00 MHz
Srednja frekvencija 10.7 MHz
Omjer signala i šuma 60/55 dB (Mono)
Raspon frekvencije 65 - 10000 Hz
Izlazna snaga 80 W + 80 W
T.H.D 0.5 %
Raspon frekvencije 65 - 20000 Hz
Omjer signala i šuma 75 dB
Tip 3 puta 3 zvuč
Otpor 4 Ω
Raspon frekvencije 70 - 20000 Hz
Nivo zvučnog pritiska 83 dB/W (1 m)
Ulazna snaga 80 W
Najveća ulazna snaga 160 W
Neto dimenzije(ŠxVxD) (128 x 295 x 240) mm
Neto težina 4.0 kg
Reference
Loading...
