Page 1

MODELO : FA162, FAS162F

MANUAL DE SERVICIO

P/NO : AFN32840852 FEBRUARY, 2007

MODELO : FA162, FAS162F

http://biz.lgservice.com

PRECAUCIÓN

ANTES DE REALIZAR TAREAS DE MANTENIMIENTO EN ESTA UNIDAD, LEA LAS “PRECAUCIONES DE SEGURIDAD” DE ESTE MANUAL.

Sistema Mini de Cine en Casa

MANUAL DE SERVICIO

Page 2

[ ÍNDICE ]

SECCIÓN 1 RESUMEN

• PRECAUCIONES DE MANTENIMIENTO................................................................................ 1-2

• PRECAUCIONES ESD............................................................................................................. 1-3

• ESPECIFICACIONES.................................................................................................................1-5

SECCIÓN 2 VISTAS DETALLADAS

1. SECCIÓN DEL GABINETE Y EL ARMAZÓN PRINCIPAL ...................................................... 2-1

2. SECCIÓN DEL MECANISMO DE LA PLETINA (CDM-330) ................................................... 2-3

3. SECCIÓN DE LOS PARLANTES ........................................................................................... 2-5

4. SECCIÓN DE ACCESORIOS DE EMBALAJE........................................................................ 2-6

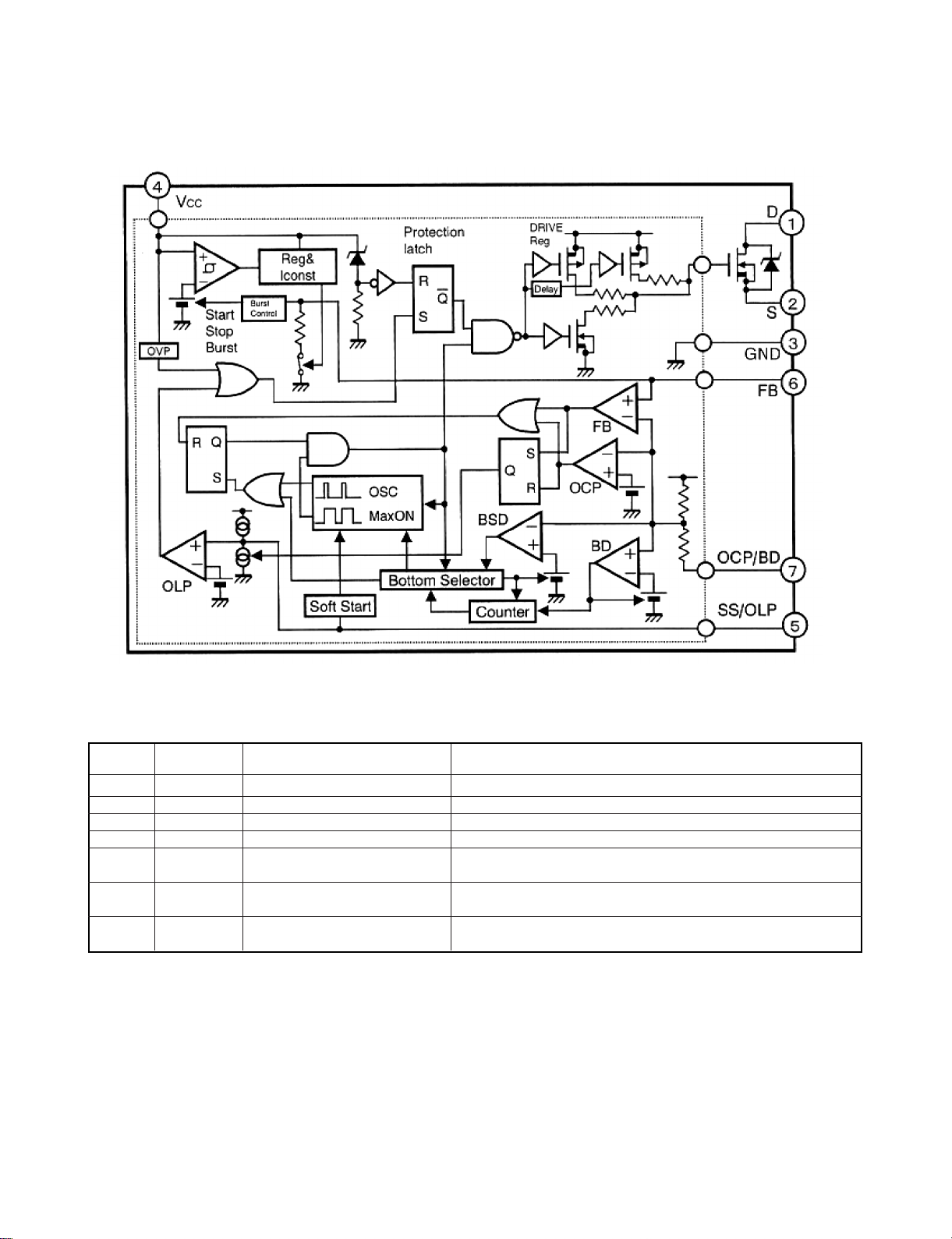

SECCIÓN 3 DIAGRAMA DEL BLOQUE INTERNO DE IC.......................................3-1

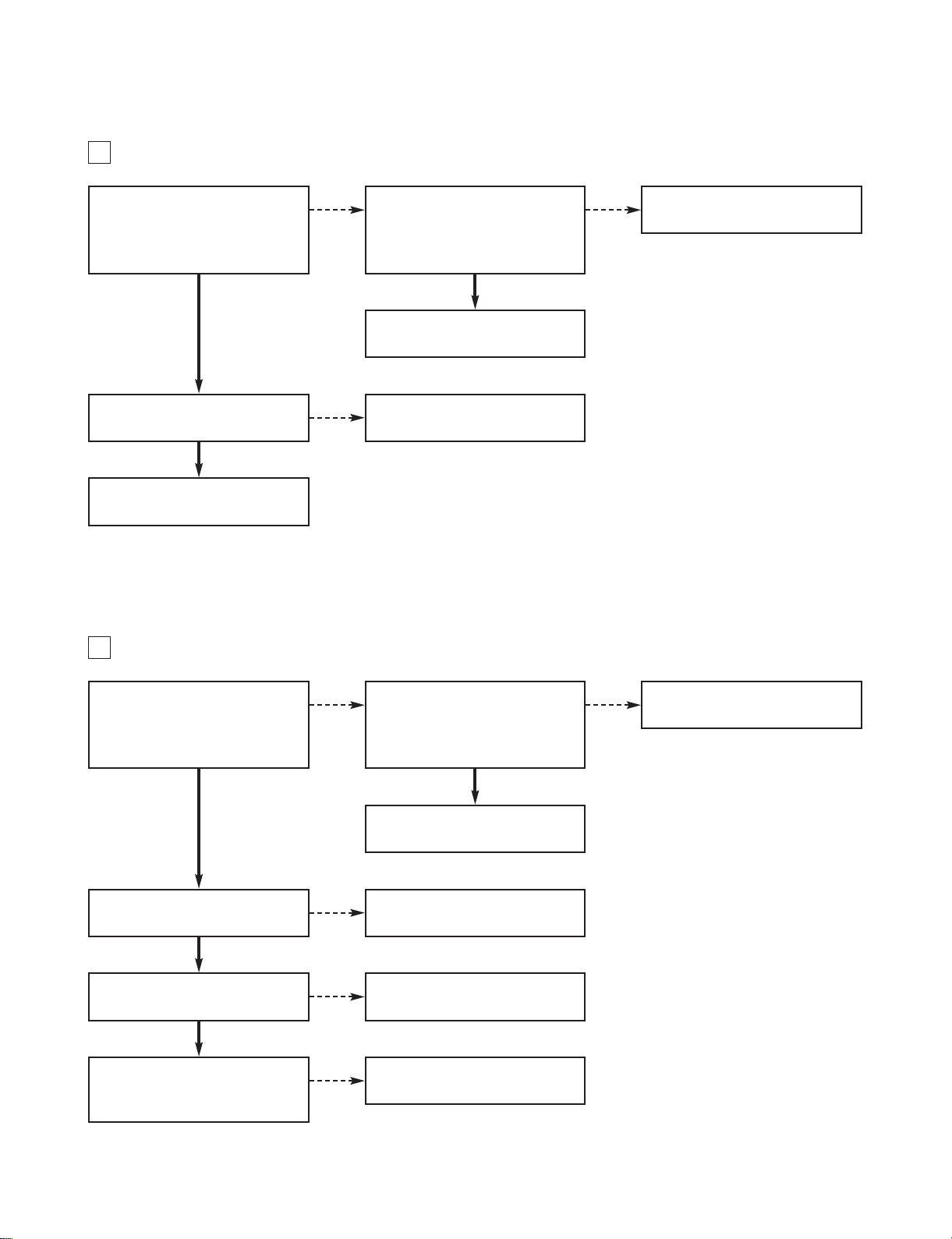

SECCIÓN 4 SOLUCIÓN DE PROBLEMAS ELÉCTRICOS DEL AUDIO.................4-1

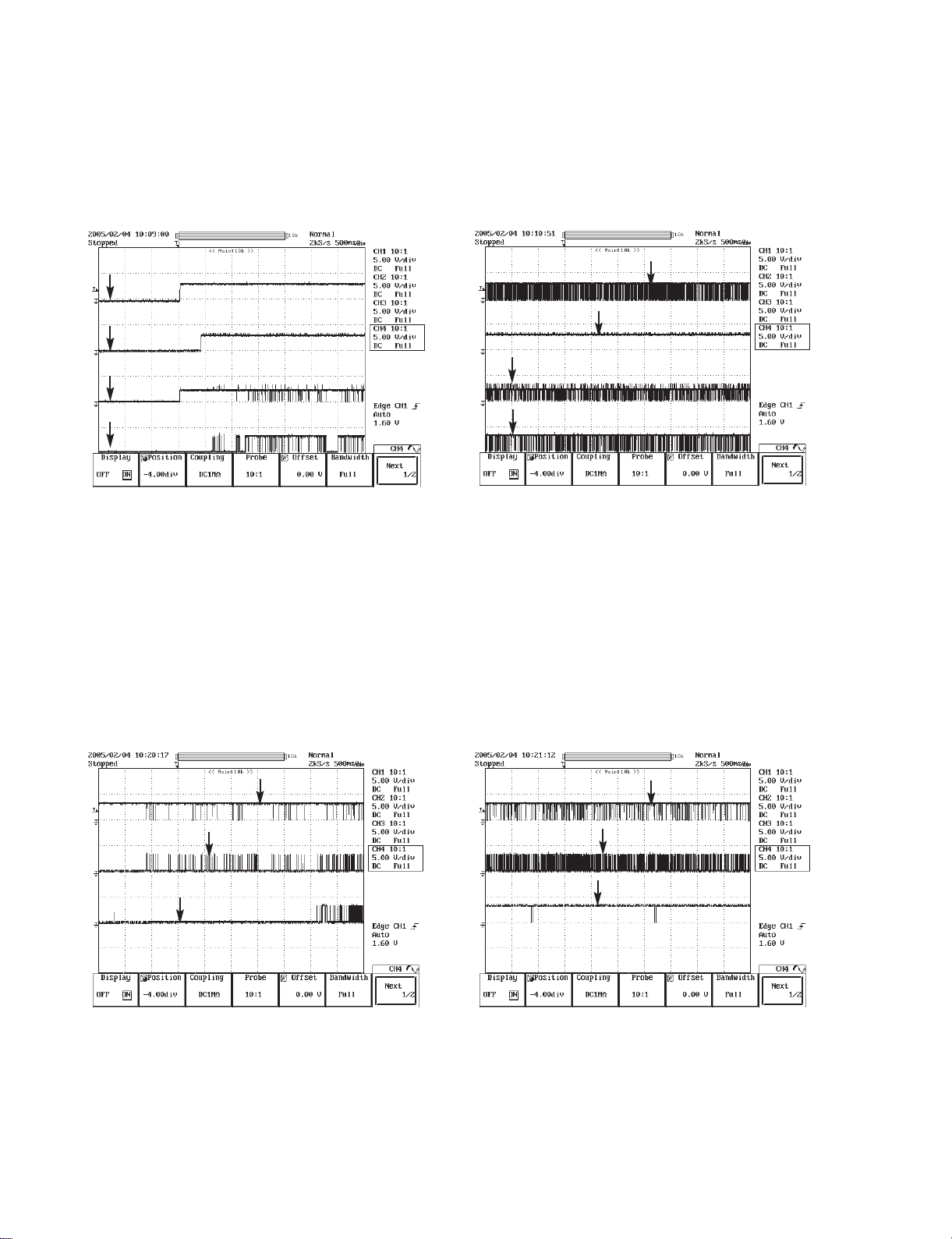

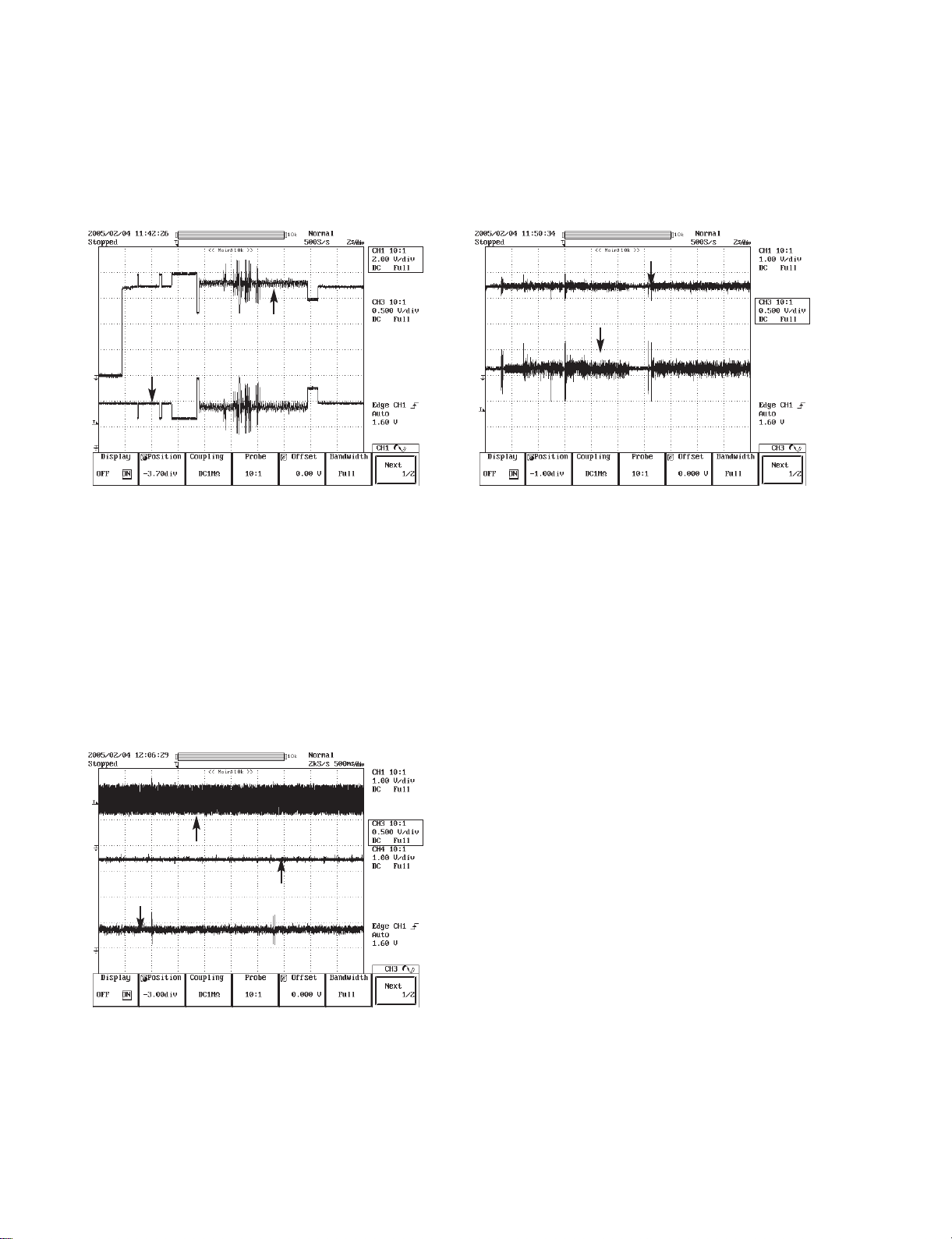

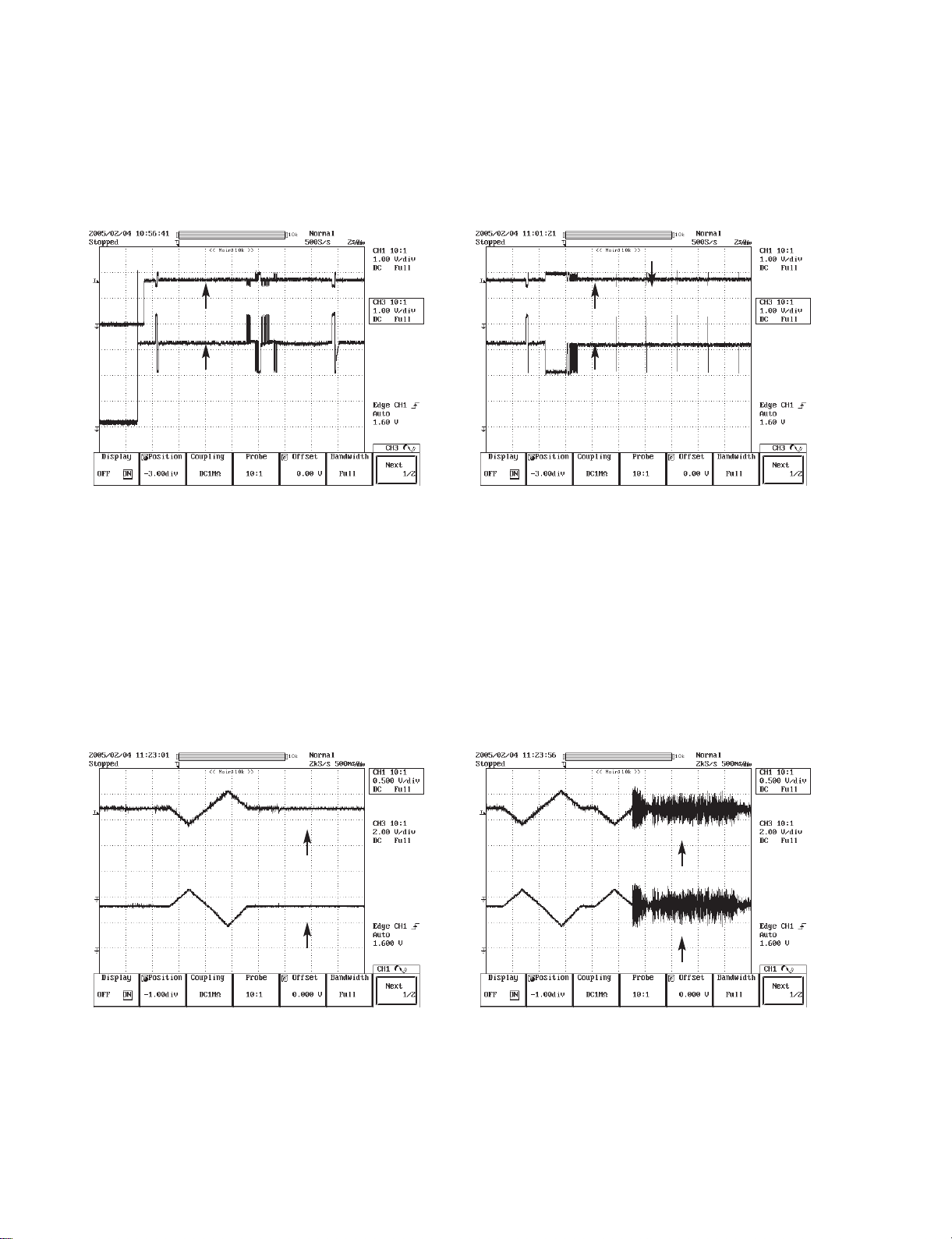

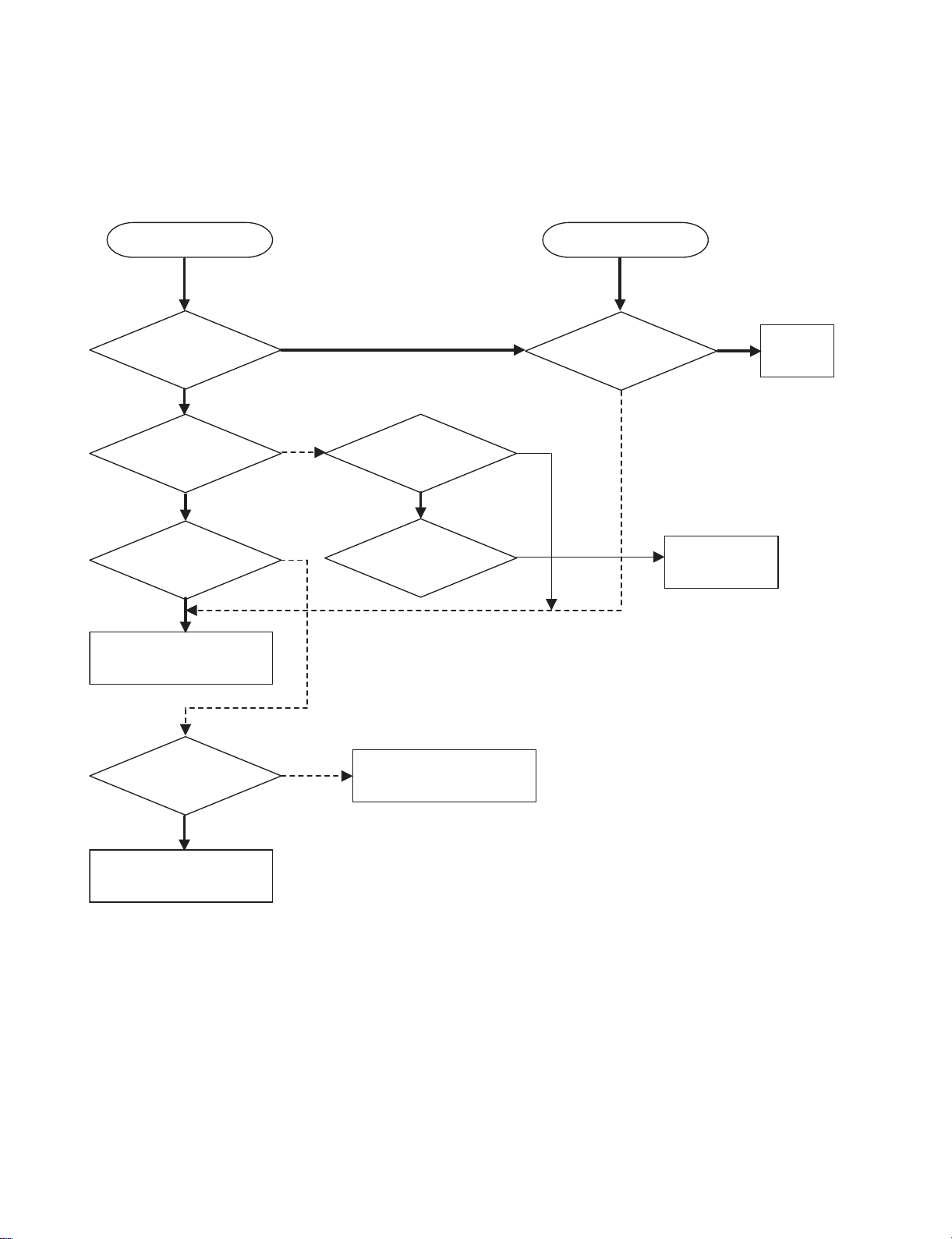

SECCIÓN 5 SOLUCIÓN DE PROBLEMAS ELÉCTRICOS DEL CD.....................5-1

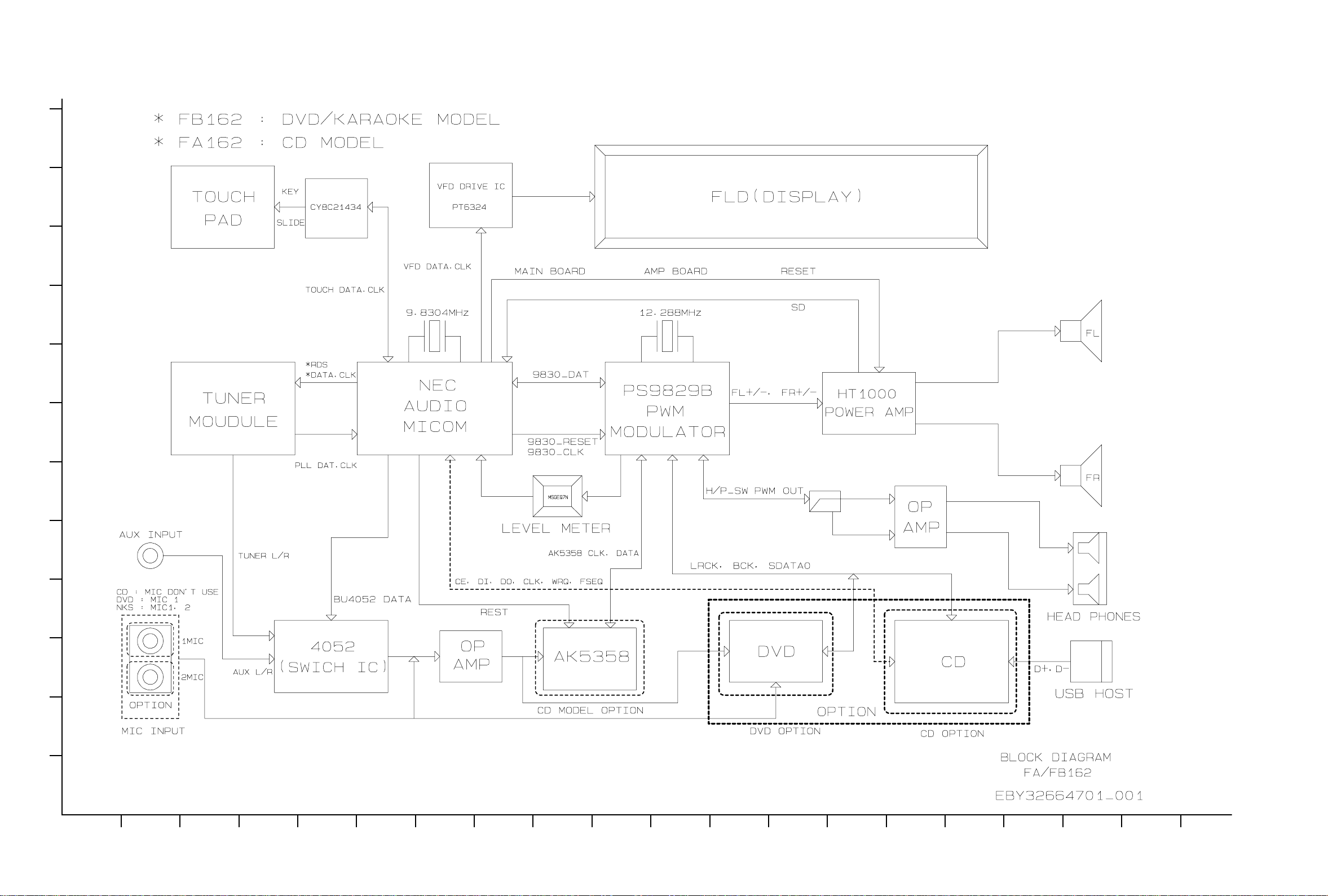

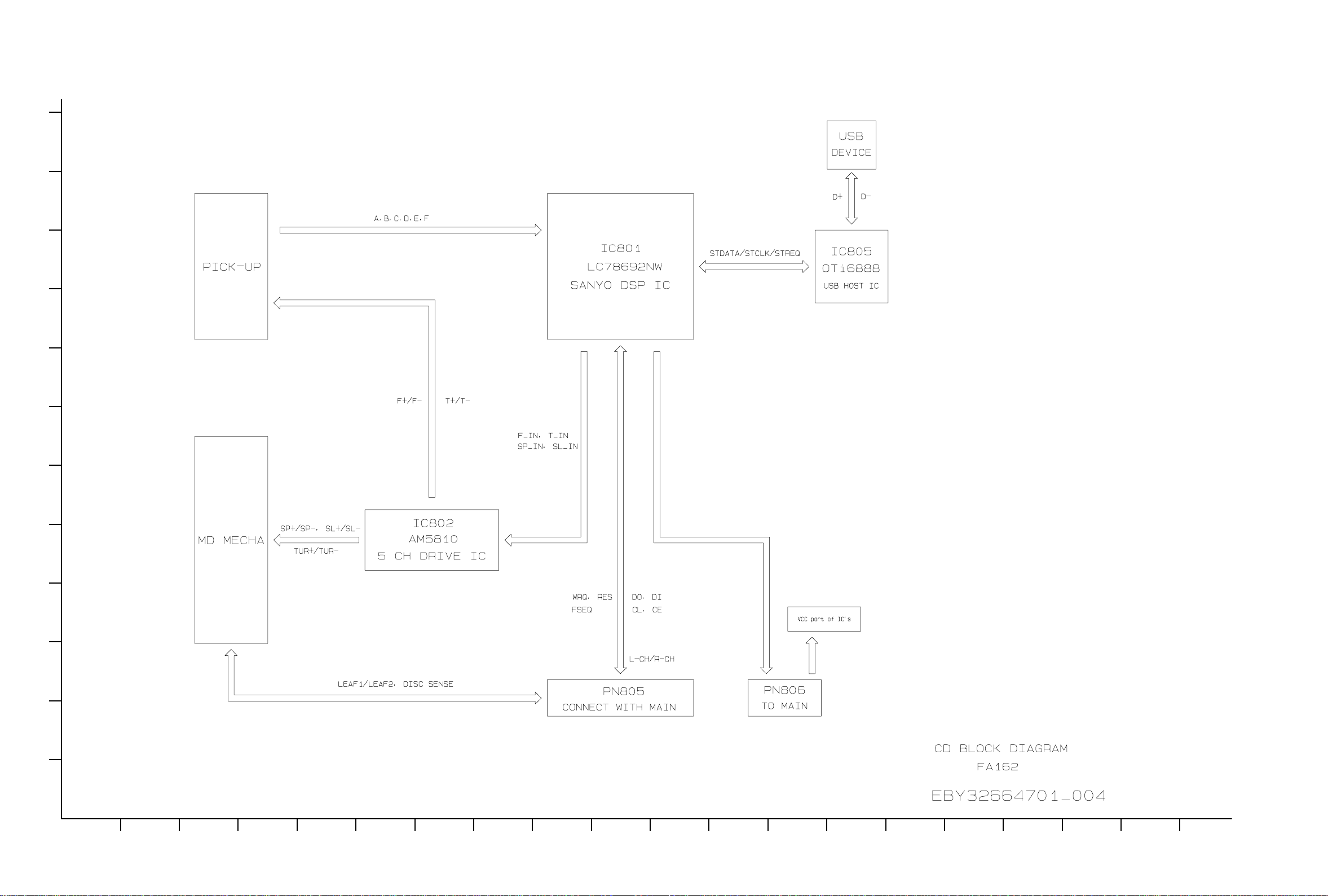

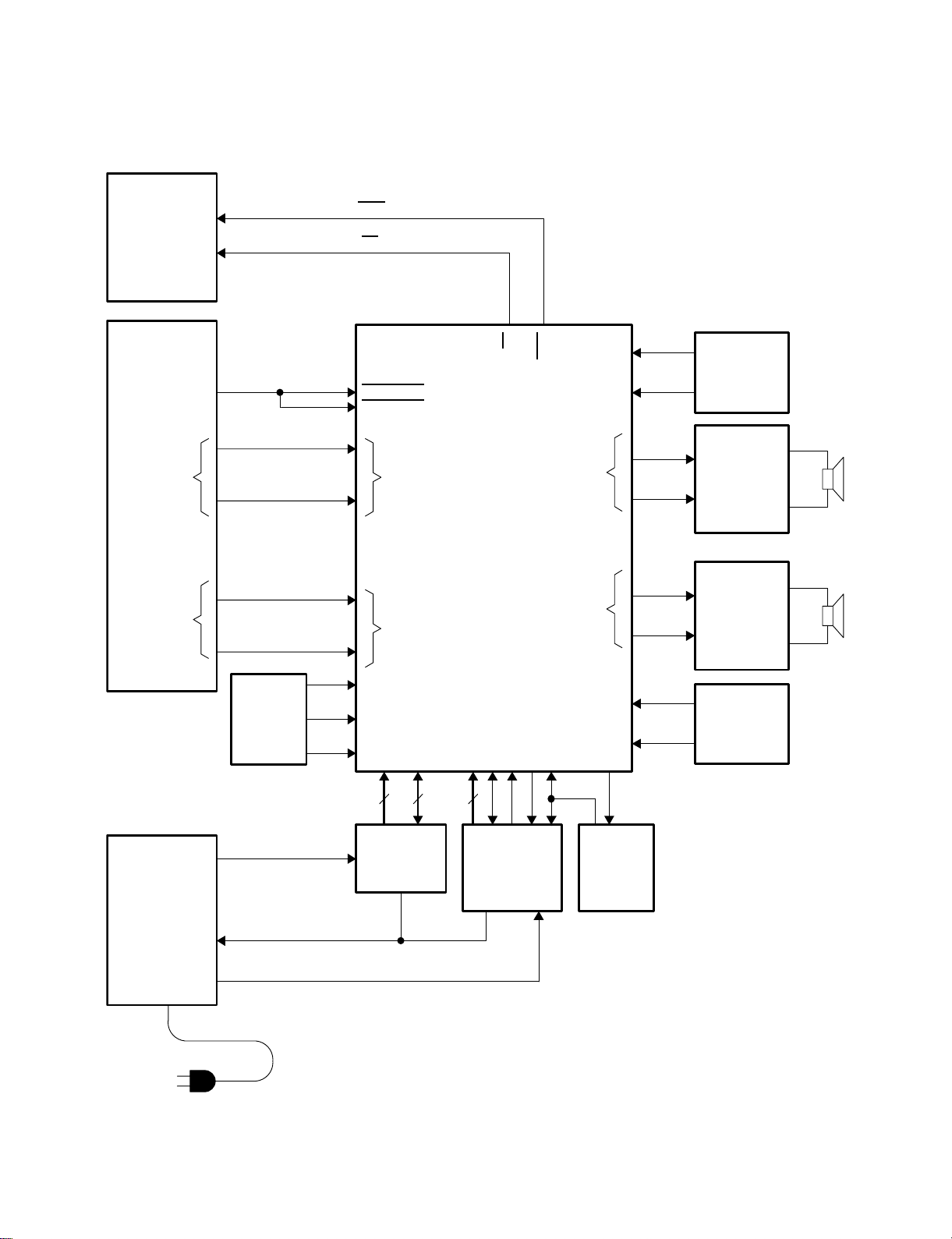

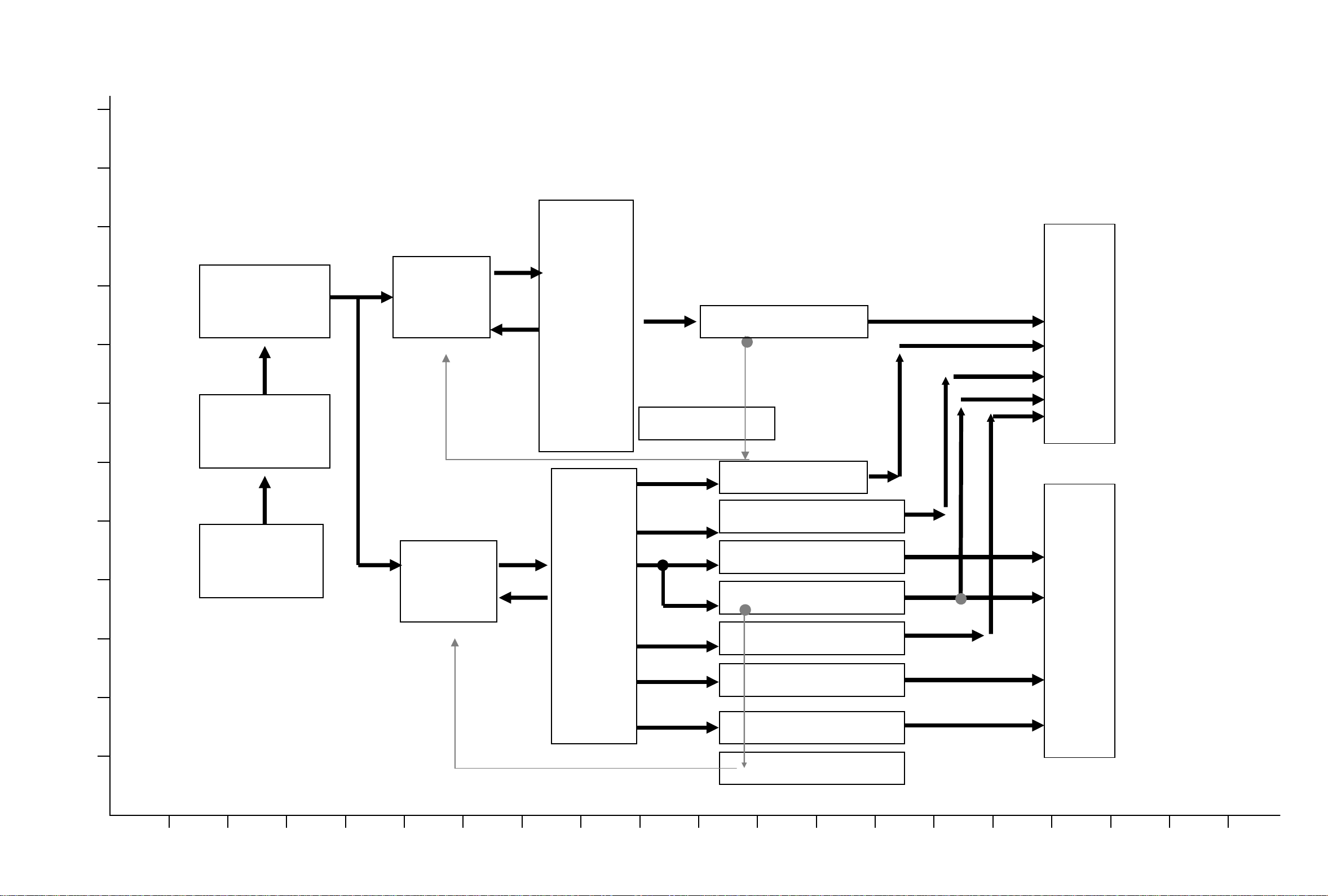

SECCIÓN 6 DIAGRAMA DE BLOQUE.....................................................................6-1

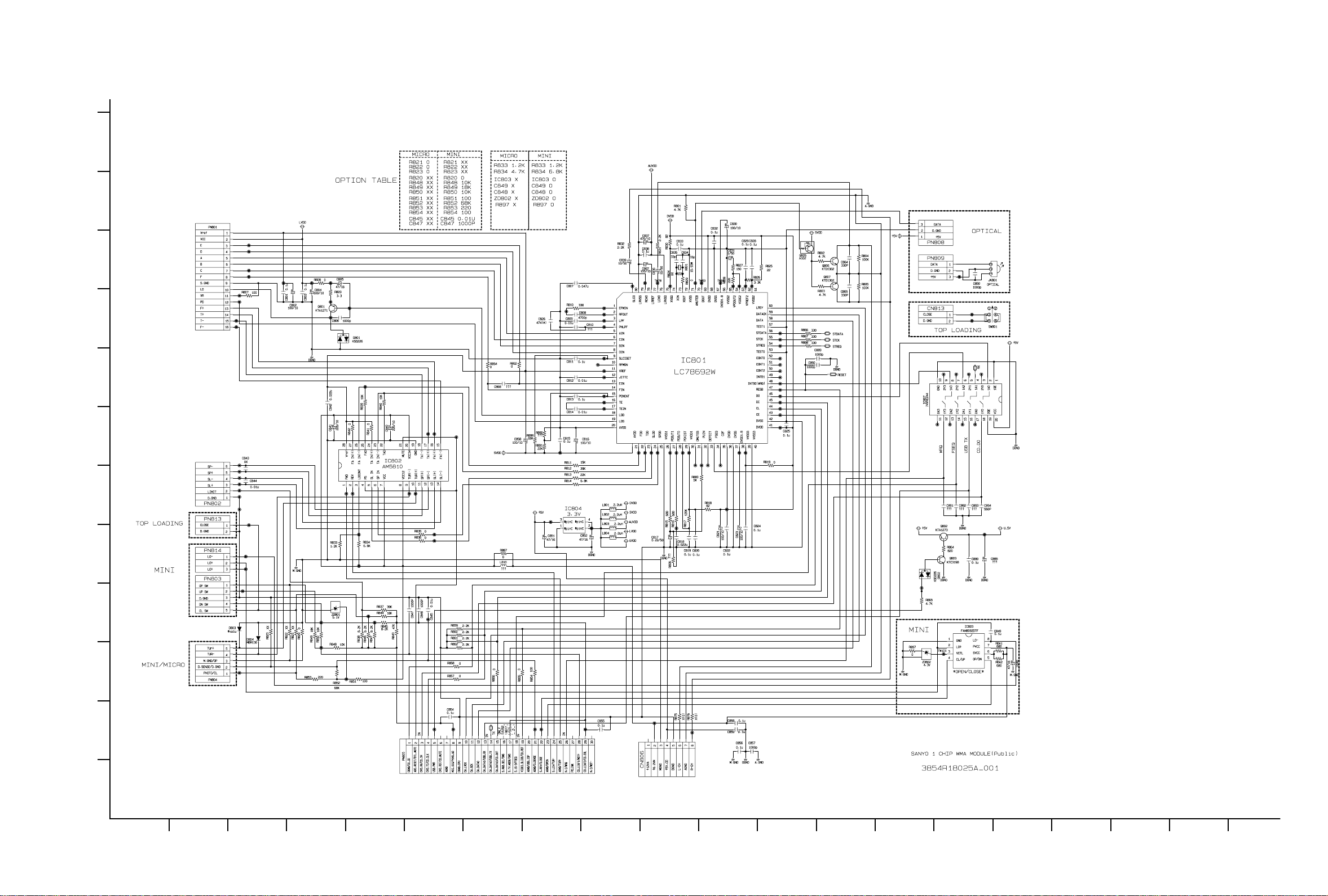

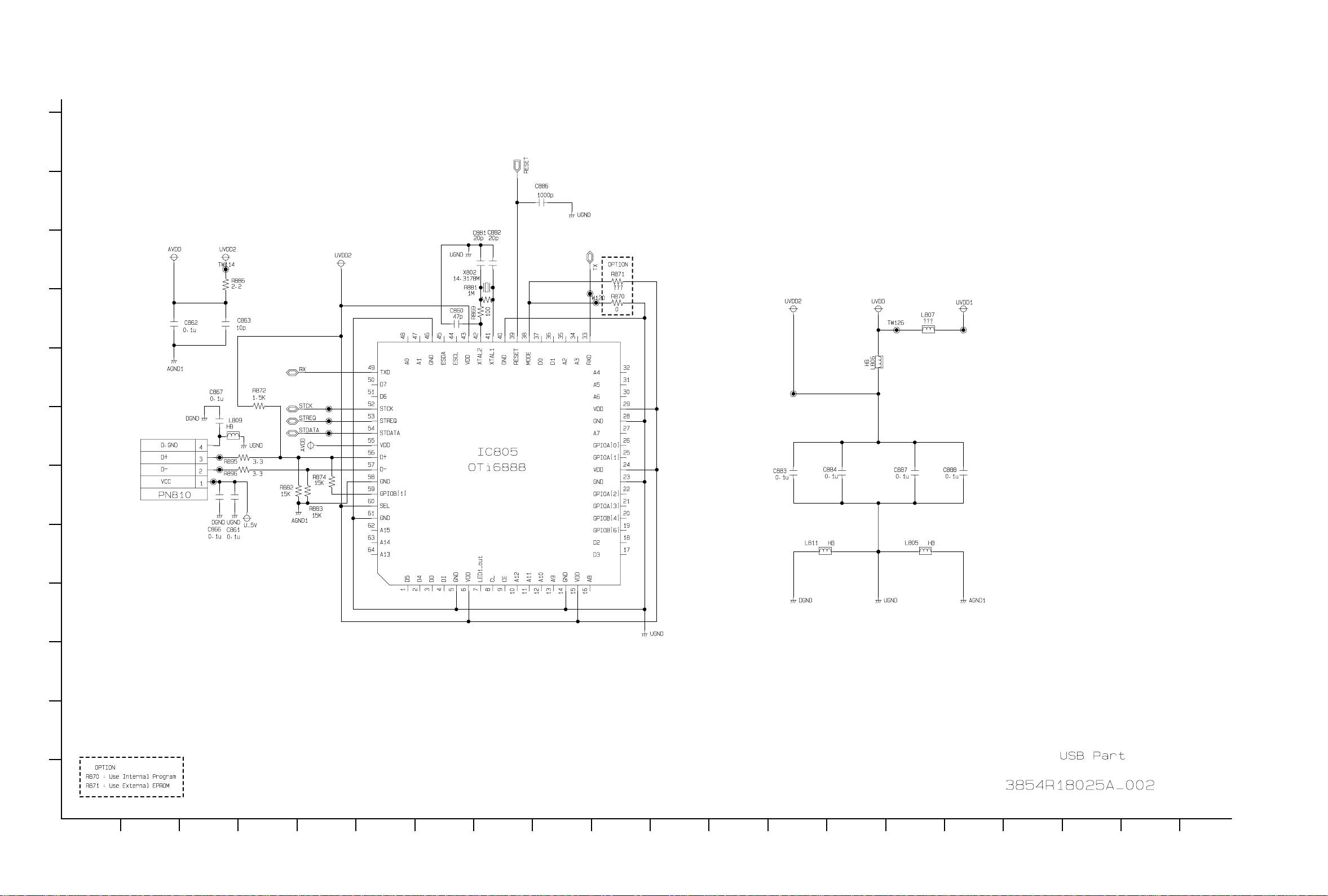

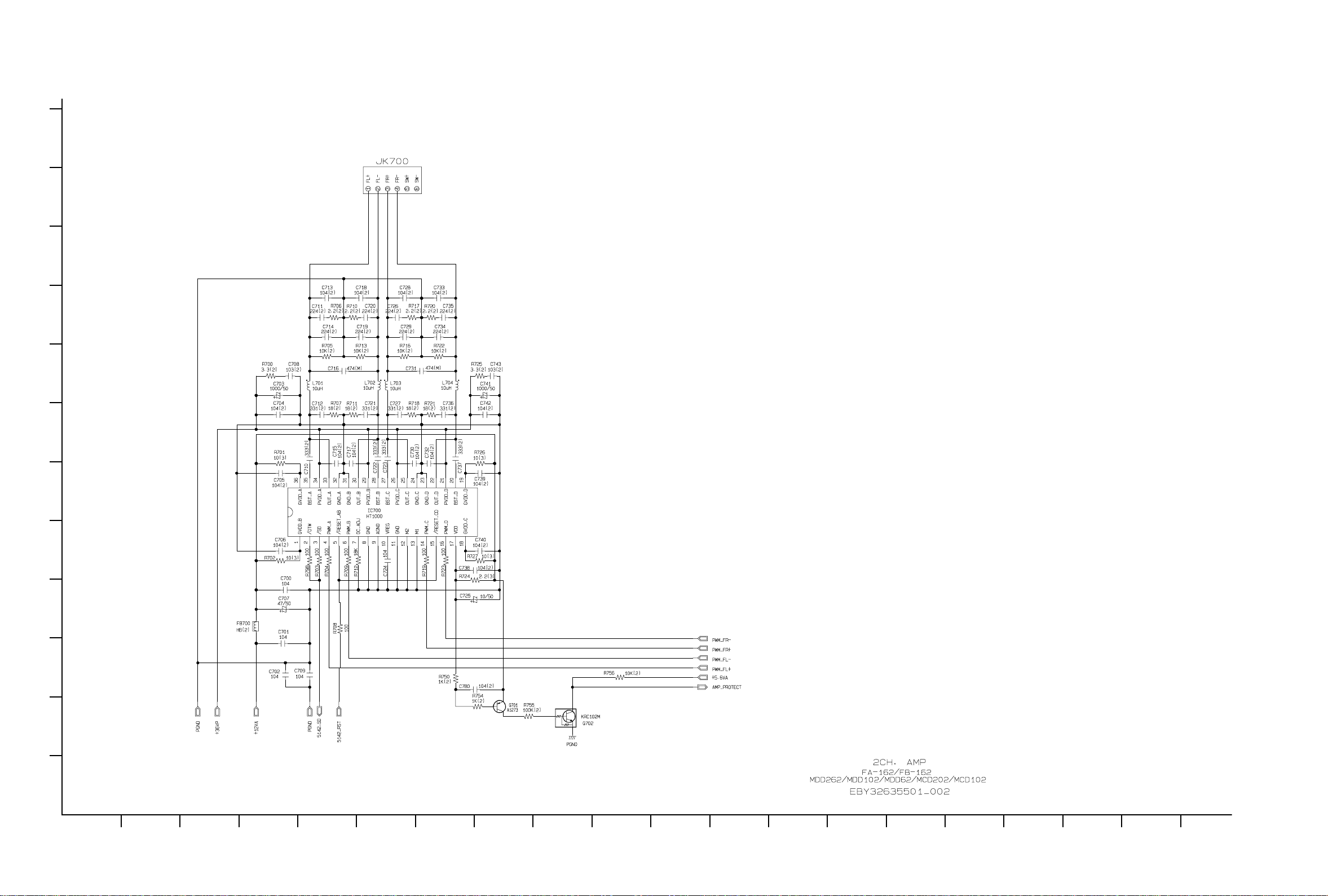

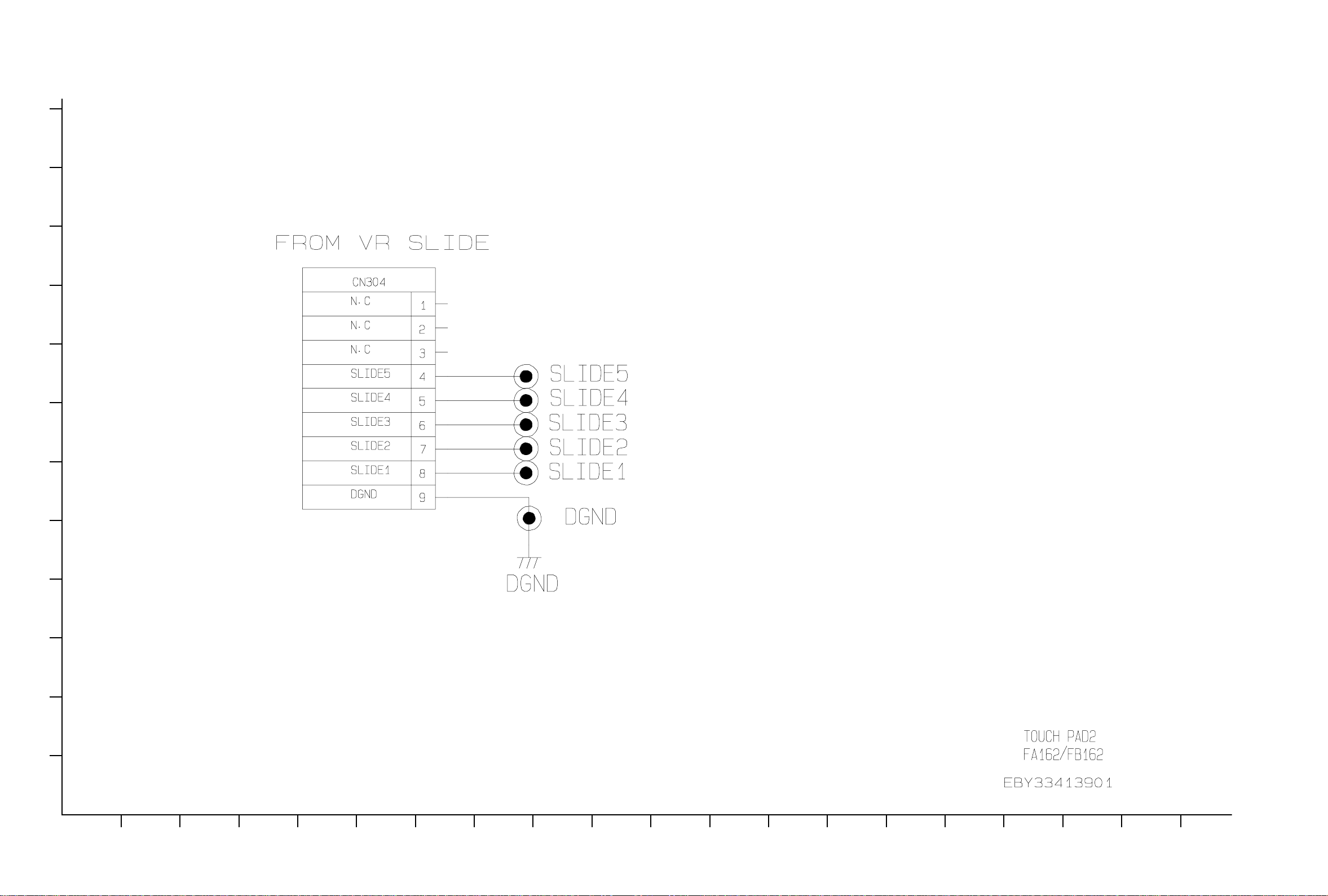

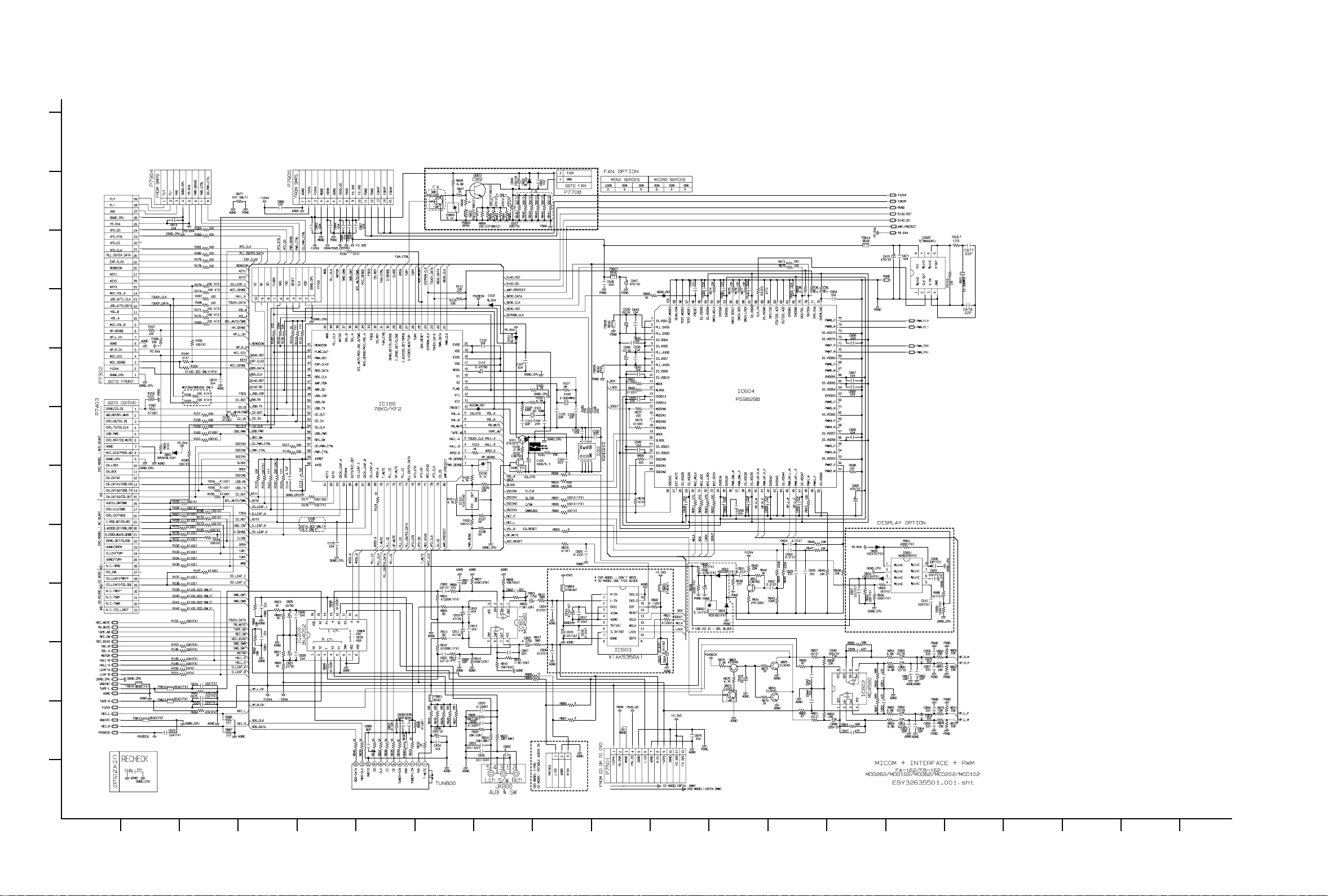

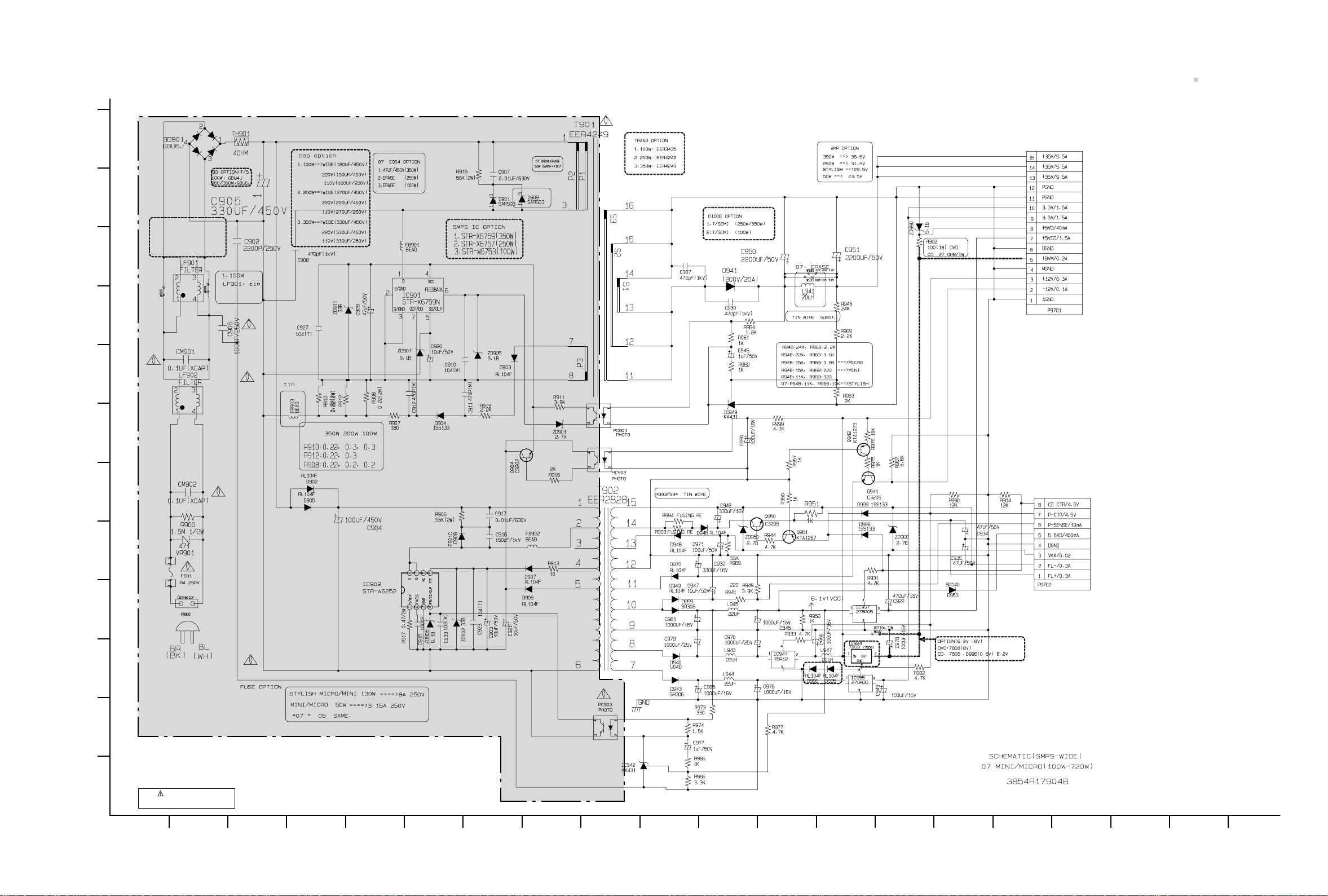

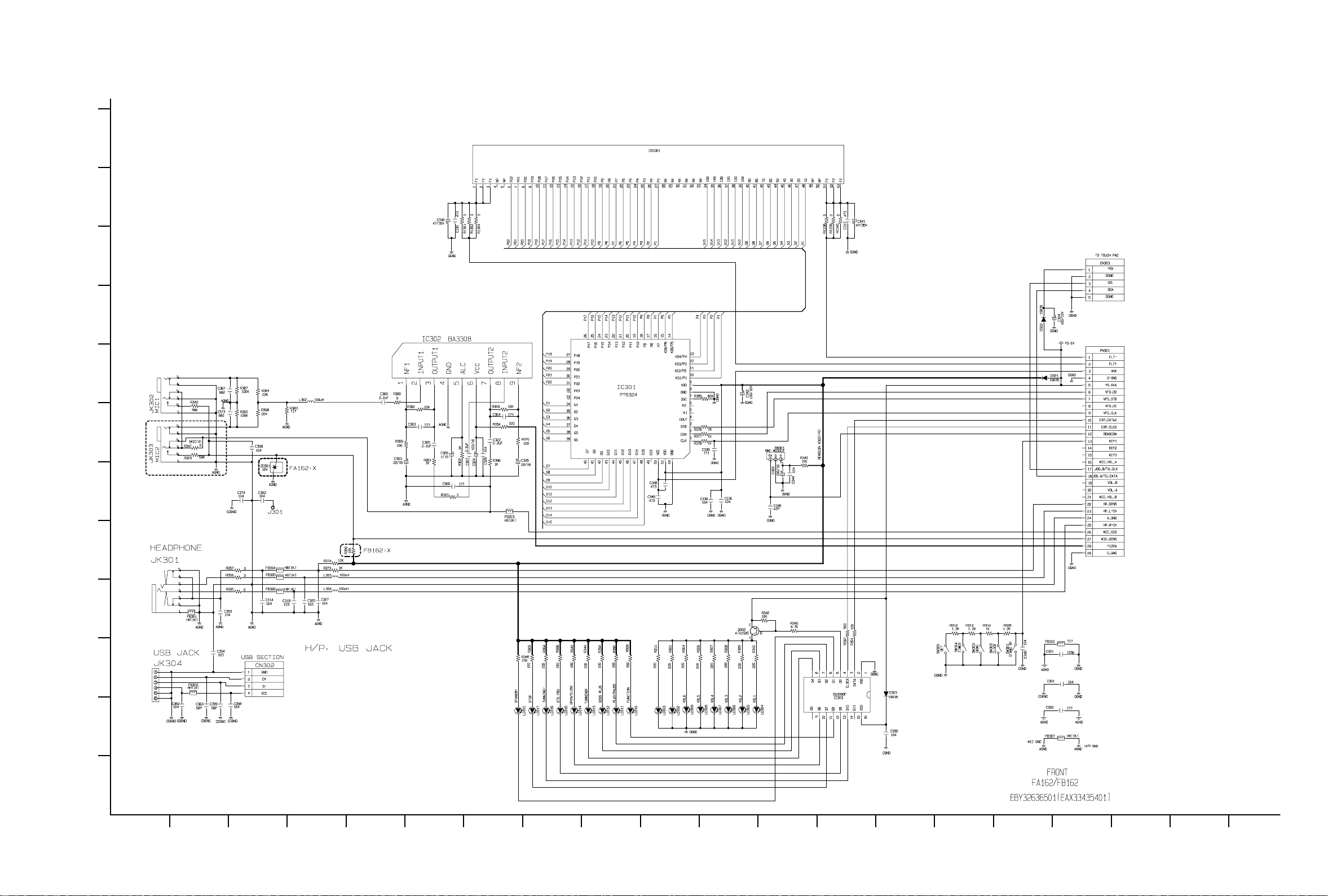

SECCIÓN 7 TABLA DEL VOLTAJE Y DIAGRAMA DEL CIRCUITO .......................7-1

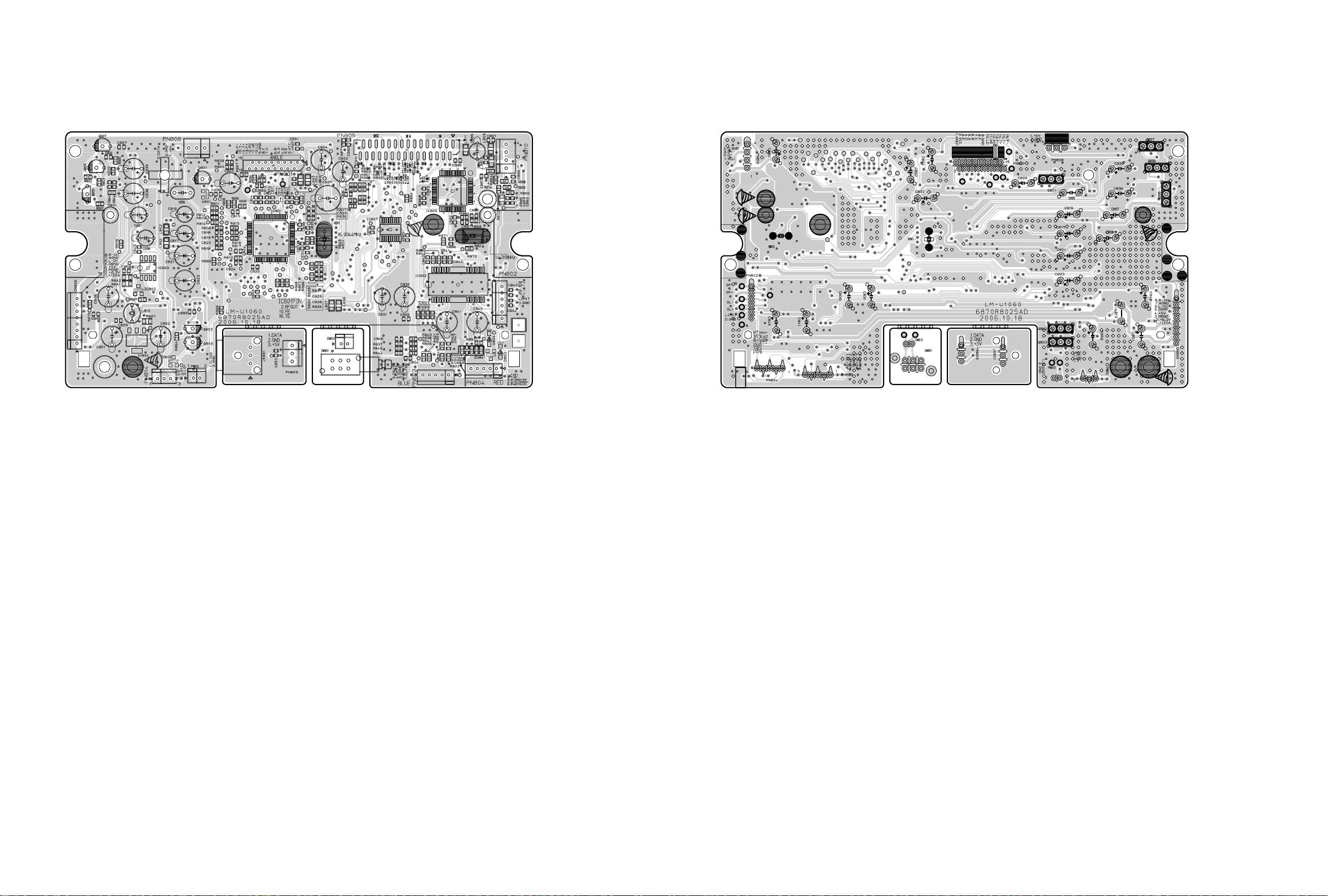

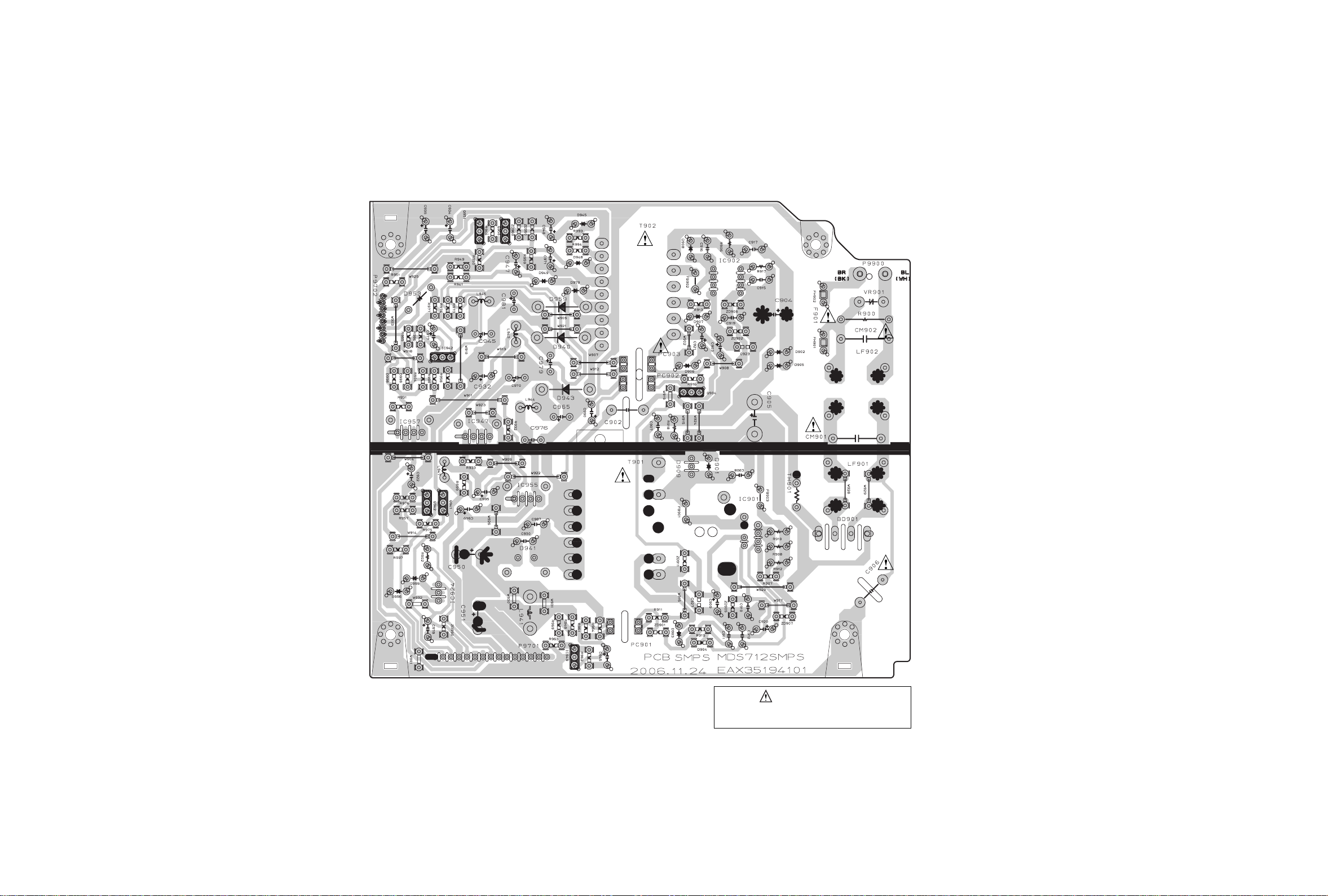

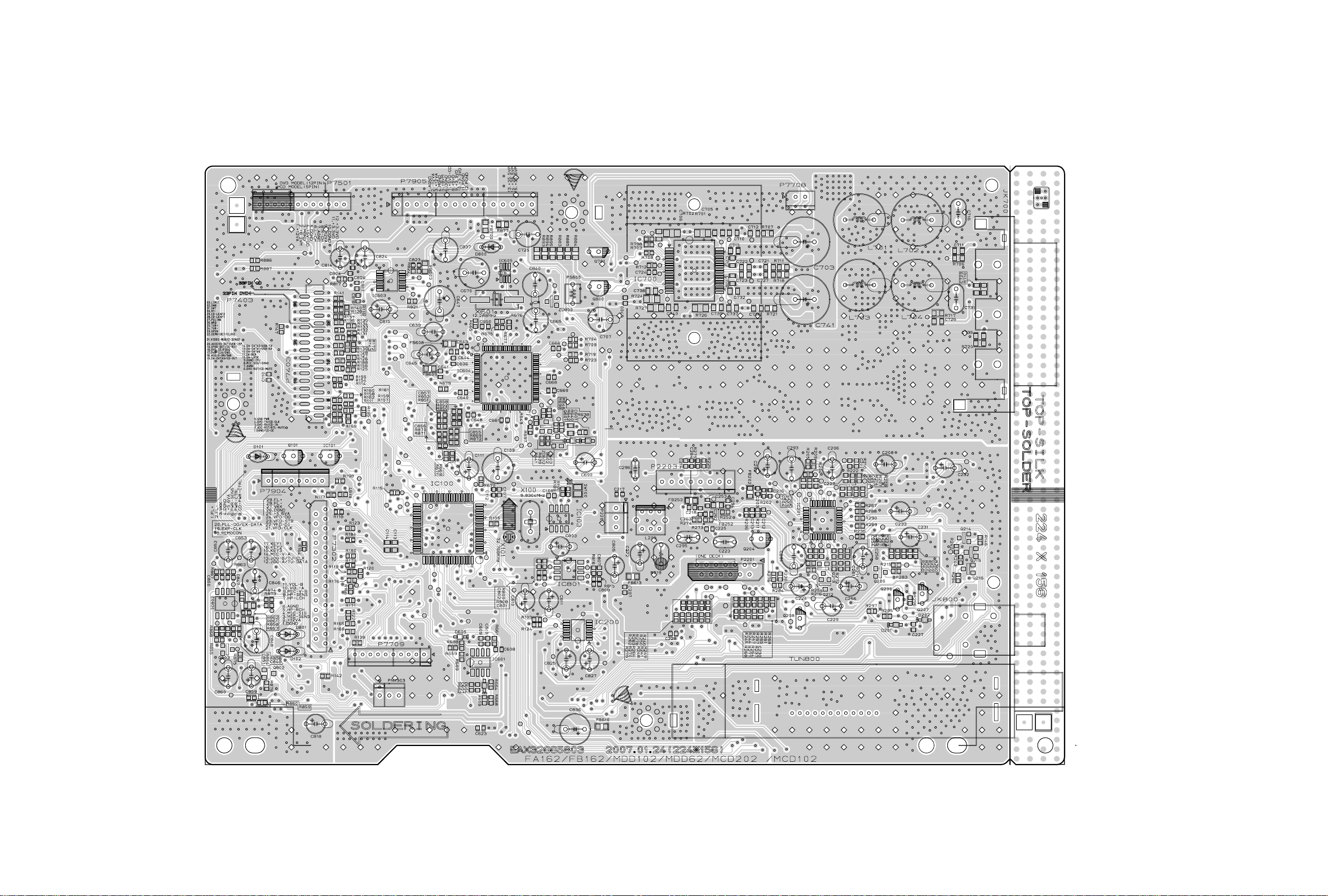

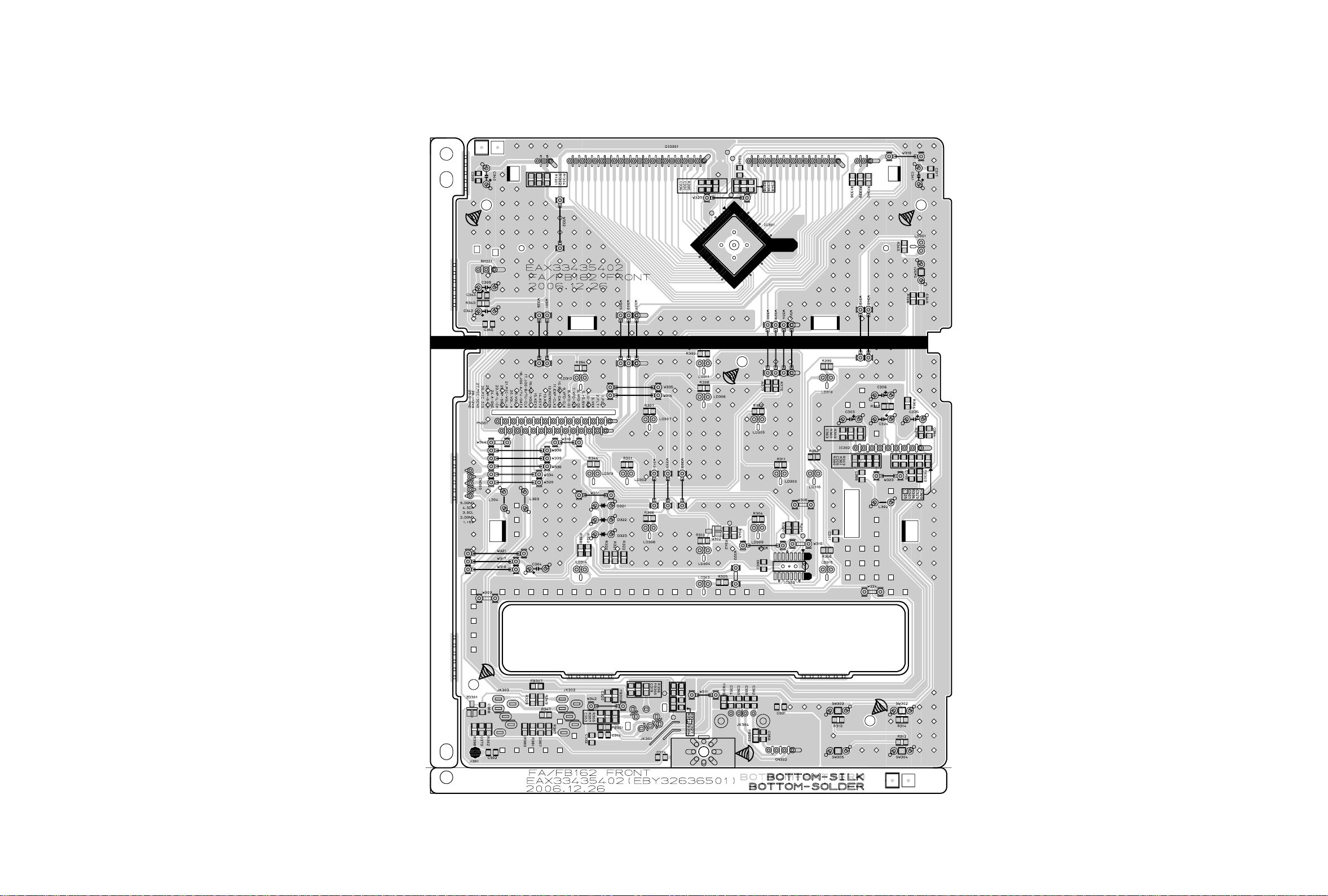

SECCIÓN 8 DIAGRAMAS DE CIRCUITO IMPRESO...............................................8-1

SECCIÓN 9 LIST

SECCIÓN 9 LISTAA

DE RECAMBIOS

........................................................

9-1

Page 3

1-2

NOTAS RELACIONADAS CON LA MANIPULACIÓN DEL LECTOR

1. Notas de transporte y almacenamiento

1) El lector deberá permanecer en su bolsa conductora hasta el momento inmediatamente previo al uso.

2) El lector no debe ser expuesto a presiones externas o golpes.

2. Notas de reparación

1) El lector incluye un imán de gran tamaño, y no debe acercarse nunca a materiales magnéticos.

2) El lector debe ser manipulado correctamente y con cuidado, teniendo cuidado de evitar presiones externas y golpes. Si así fuera, el resultado podría ser una avería operativa o daños en la placa de circuito impreso.

3) Cada uno de los captadores ha sido ya ajustado individualmente a un alto nivel de precisión, motivo por el que el punto de ajuste y los tornillos de instalación no deben tocarse nunca.

4) ¡El haz del láser puede dañar los ojos! ¡No mire nunca directamente al haz del láser! Igualmente, no encienda NUNCA la alimentación de la pieza de salida láser (lente, etc.) del lector si estuviera dañado.

5) Limpieza de la superficie de la lente Si hubiera polvo en la superficie de la lente, límpielo mediante un pulverizador (como los empleados para limpiar las lentes de las cámaras). La lente está sujeta por un delicado soporte. Por lo tanto, al limpiar la superficie de la lente, utilice un bastoncillo de algodón con cuidado de no deformarlo

6) Nunca intente desmontar el resorte del lector ejerciendo una presión excesiva. Si la lente estuviera extremadamente sucia, aplique alcohol isopropílico al bastoncillo de algodón. (No utilice ningún otro limpiador líquido, ya que podría dañar la lente.) Tenga cuidado de no aplicar demasiado alcohol en el bastoncillo, y no permita que el líquido entre en el interior del lector.

Almacenamiento en bolsa

conductora

Impacto por caída

No mire NUNCA directamente al haz del láser, y no lo toque con los dedos u otras partes expuestas de su cuerpo.

Imán

Cómo sujetar el lector

Lámina conductora

Bastoncillo de algodón

Presión

SECCIÓN 1 RESUMEN

MEDIDAS DE PRECAUCIÓN EN LABORES DE MANTENIMIENTO

Page 4

1-3

NOTAS RELACIONADAS CON LA REPARACIÓN DE REPRODUCTORES DE CD

1. Preparación

1) Los reproductores de CD incorporan un gran número de CIs, así como un lector (diodo láser). Estos componentes son muy sensibles y se ven fácilmente afectados por la electricidad estática. En el caso de electricidad estática de alta tensión los componentes podrían resultar dañados, motivo por el que deben manipularse con cuidado.

2) El lector está compuesto de numerosos componentes ópticos y otros de gran precisión. Por lo tanto, tenga cuidado de evitar realizar labores de reparación o almacenamiento cuando la temperatura o humedad son altas, en presencia de fuerte magnetismo o grandes cantidades de polvo.

2. Notas de reparación

1) Antes de reemplazar una pieza o componente, desconecte primero el cable de alimentación de la unidad.

2) Todo el equipamiento, instrumentos de medición y herramientas deben estar correctamente puestos a tierra.

3) Debe cubrir su mesa de trabajo con una lámina conductora puesta a tierra. Al extraer el lector láser de su bolsa conductora, no lo coloque sobre ésta. (El motivo es la posibilidad de daños a causa de la electricidad estática.)

4) Para evitar la fuga de CA, la parte metálica del soldador deberá estar puesta a tierra.

5) Todos los trabajadores deberán tener conexión a tierra por medio de un brazalete especial (1MΩ)

6) Tenga cuidado de no permitir que el lector láser entre en contacto con la ropa, a fin de evitar que la electricidad estática de sus prendas escape por el brazalete.

7) El haz láser del lector NUNCA debe ser dirigido hacia los ojos o la piel desnuda.

Resistencia (1 Mohm)

Lámina conductora

Resistencia (1 Mohm)

Brazalete

Page 5

1-4

MEDIDAS DE PRECAUCIÓN ESD

Dispositivos electrostáticamente sensibles (ESD)

Ciertos dispositivos semiconductores (estado sólido) pueden resultar fácilmente dañados por la electricidad estática. Normalmente tales componentes son conocidos comúnmente como Dispositivos electrostáticamente sensibles (ES) Ejemplos de dispositivos ESD típicos son los circuitos integrados y algunos transistores de efecto campo y componentes de chips semiconductores. Debe utilizar las siguientes técnicas para ayudarle a reducir las incidencias de daños en los componentes causados por la electricidad estática.

1. Inmediatamente antes de manipular cualquier componente semiconductor o montaje equipado a tal efecto,

elimine cualquier carga electroestática presente en su cuerpo tocando una puesta a tierra segura. Opcionalmente, obtenga y vista un dispositivo de muñequera de descarga disponible en el mercado, que deberá retirar antes de aplicar potencia a la unidad bajo prueba a fin de evitar riesgos potenciales de descarga eléctrica.

2. Después de retirar un montaje eléctrico equipado con dispositivos ESD, coloque el montaje sobre una super-

ficie conductora, como papel de aluminio, para evitar la acumulación de cargas electroestáticas o la exposición del montaje.

3. Utilice únicamente un soldador con puesta a tierra para soldar o eliminar soldaduras en los dispositivos ESD.

4. Utilice únicamente un dispositivo de eliminación de soldaduras antiestático. Ciertos dispositivos de eliminación

de soldaduras, no clasificados como “antiestáticos” pueden generar cargas eléctricas suficientes como para dañar los dispositivos ESD.

5. No utilice productos químicos que incluya freón. Estos pueden generar cargas eléctricas suficientes como para

dañar los dispositivos ESD.

6. No saque un dispositivo ESD de repuesto de su embalaje protector hasta inmediatamente antes de su insta-

lación. (La mayor parte de los dispositivos ESD de repuesto están embalados con cables cortocircuitados eléctricamente entre sí mediante espuma conductora, papel de aluminio o materiales conductores similares).

7. Inmediatamente antes de retirar el material protector de los cables de un dispositivo ESD de repuesto, ponga

en contacto el material protector y el armazón o montaje de circuitos en los que se instalará el dispositivo.

PRECAUCIÓN : ASEGÚRESE DE QUE EL CHASIS O CIRCUITO NO RECIBE ALIMENTACIÓN ELÉCTRICA,

Y RESPETE TODAS LAS DEMÁS PRECAUCIONES DE SEGURIDAD.

8. Minimice los movimientos corporales durante el manejo de dispositivos ESD de repuesto ya desempaqueta-

dos. (De lo contrario el movimiento inofensivo de, por ejemplo, el roce de su ropa o levantar los pies de un suelo enmoquetado, puede generar la electricidad estática suficiente para dañar un dispositivo ESD).

PRECAUCIÓN. SÍMBOLOS GRÁFICOS

EL SÍMBOLO DEL RELÁMPAGO CON FLECHAS DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ PENSADO PARAALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE “TENSIONES PELIGROSAS” NO AISLADAS, Y QUE PUEDEN TENER LA MAGNITUD SUFICIENTE COMO PARA CONSTITUIR UN RIESGO DE DESCARGA ELÉCTRICA.

EL SIGNO DE EXCLAMACIÓN DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE INFORMACIÓN IMPORTANTE DE SEGURIDAD EN LA DOCUMENTACIÓN DE SERVICIO.

Page 6

1-5

GENERAL

Alimentación Consulte el panel posterior de la unidad. Consumo de energía Consulte el panel posterior de la unidad. Peso neto 3,31 kg Dimensiones externas (A x A x P) 170 X 253 X 265 mm

Respuesta en frecuencia 20 - 20000 Hz Relación señal-ruido 75 dB Rango dinámico 75 dB

SINTONIZADOR FM

Rango de sintonía 87,5 - 108,0 MHz o 65 - 74 MHz, 87,5 - 108,0 MHz Frecuencia intermedia 10,7 MHz Relación señal-ruido 60/55 dB (Mono) Respuesta en frecuencia 50 - 10000 Hz

AM [ MW ]

Rango de sintonía 522 - 1620 kHz ó 520 - 1720 kHz Frecuencia intermedia 450 kHz Relación señal-ruido 30 dB Respuesta en frecuencia 140 - 1800 Hz

AMPLIFICADOR

Potencia de salida 80 W + 80 W T.H.D 0,5 % Respuesta en frecuencia 40 - 20000 Hz Relación señal-ruido 75 dB

BOCINAS

Tipo 3 Vías 3 Bocinas Impedancia 4 Ω Respuesta en frecuencia 70 - 20000 Hz Nivel de presión de sonido 83 dB/W (1m) Potencia de entrada 80 W Máxima potencia de entrada 160 W Dimensiones netas (A x Ax P) 128 x 295 x 240 mm Peso neto (1EA) 4,0 kg

ESPECIFICACIONES

Page 7

MEMORANDO

Page 8

2-1 2-2

SECCIÓN 2 VISTAS DETALLADAS

1. SECCIÓN DEL GABINETE Y EL ARMAZÓN PRINCIPAL

NOTAS) Las piezas que están oscurecidas

son críticas con respecto al riesgo de producirse un incendio o una descarga eléctrica.

463

NOTES) THE EXCLAMATION POINT WITHIN AN

EQUILATERAL TRIANGLE IS INTENDED TO ALERT THE SERVICE PERSONNEL TO THE PRESENCE OF IMPORTANT SAFETY INFORMATION IN SERVICE LITERATURE.

463

252

250

CABLE1

463

262

261

264

468

P9701

463

CABLE3

A47

463

P9702

A50

CN303

CN302

463

A26

CN806

276

463

267

259

263

265

A43

257

463

275

253

CABLE2

300

A46

A52

431

463

273

463

274

A44

Page 9

2-3 2-4

2. SECCIÓN DEL MECANISMO DE LA PLETINA (CDM-330)

A02

A01

020

017

013

018

439

001

002

003

015

026

431

016

A03

432

012

019

012A

010

036

012A

432

012

037

Page 10

2-5

3. SECCIÓN DE LOS PARLANTES(FAS162F)

A80

A80A

:LEFT SPK ASS'Y

A81

:RIGHT SPK ASS'Y

851

853

A80L

:LEFT CABINET ASS'Y :RIGHT CABINET ASS'Y

A80R

855

850

852

854

857L 857R

856

854

858

859

861

863

854

864

860

862

Page 11

2-6

4. SECCIÓN DE ACCESORIOS DE EMBALAJE

Antenna Loop

824

Antenna825

Remote control900

OPTIONAL PART

Battery

808

Plug Ass'y, 1Way(Red-White)813

Instruction Ass'y

801

Clear Sheet805

AC ADAPTOR828

Packing803

Bag804

804A

Accessory Bag

803A

Packing

Box802

Page 12

3-1

SECCIÓN 3 DIAGRAMA DEL BLOQUE INTERNO DE IC

1. µPD78F0546R(R)

• CONFIGURACIÓN DEL PIN (VISTA SUPERIOR)

Page 13

3-2

• DIAGRAMA DE BLOQUE

Page 14

3-3

• FUNCIÓN DEL PIN

Page 15

3-4

Page 16

3-5

2. MC4580

• CONFIGURACIÓN DEL PIN

• CIRCUITO DE PRUEBA

• ÍNDICES MÁXIMOS ABSOLUTOS (TA=25°C)

SYMBOL RATINGS UNITPARAMETER

Supply Voltage V+/V- ±18 V Input Voltage V

IC ±5 V

Differential Input Voltage V

ID ±30 V

Output Current I

o ±50 mA

Power Dissipation P

D 300 (SOP-8) mW

800 (DIP-8)

250(TSSOP-8) Operating Temperature Range Topr -40 to+85 °C Storage Temperature Range Tstg -40 to +125 °C

IN1(-)

Vcc-

Vcc+

IN(-)

IN(+)

Vcc+OUT1

OUT2

IN2(-)IN1(+)

IN2(+)

OUTP

Vcc-

Page 17

3-6

3. IP9009

• CONFIGURACIÓN DEL PIN

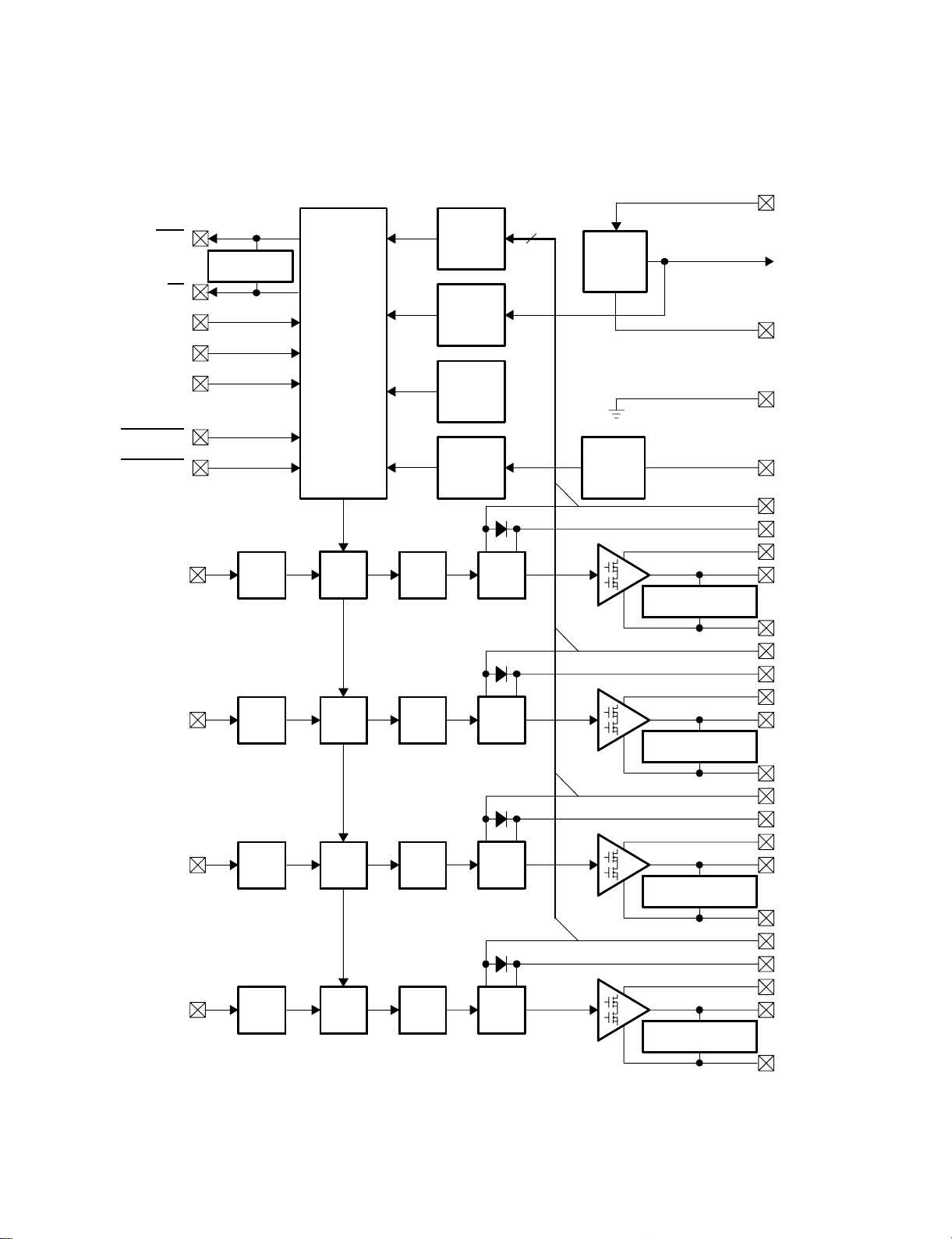

• DIAGRAMA DE BLOQUE

• DESCRIPCIÓN DEL PIN

No SYMBOL I/O SYMBOL

1 FWD I Loading motor forward input 2 REV I Loading motor reverse input 3 CTL I Loading motor speed control 4 PS I Power save 5 IN1 I CH1 input 6 IN2 I CH2 input 7 SVCC - Signal power supply 8 PVCC1 - Power supply 1

9 VOL- O Loading driver output(-) 10 VOL+ O Loading driver output(+) 11 VO2- O CH2 driver output(-) 12 VO2+ O CH2 driver output(+) 13 VO1- O CH1 driver output(-) 14 VO1+ O CH1 driver output(+)

No SYMBOL I/O SYMBOL

15 VO4+ O CH4 driver output(+) 16 VO4- O CH4 driver output(-) 17 VO3+ O CH3 driver output(+) 18 VO3- O CH3 driver output(-) 19 GND - Ground 20 PVCC2 - Power supply 2 21 MUTE I Mute 22 IN3 I CH3 input 23 IN4 I CH4 input 24 Vdet I Reset controller input 25 Reset O Reset controller output 26 REOadj O Adjustable regulator feedback 27 REBadj O Adjustable regulator control 28 BIAS I Bias

Page 18

3-7

4. CY8C21434

• CONFIGURACIÓN DEL PIN

• DESCRIPCIÓN DEL PIN

SYMBOL DescriptionPin No.

Type

Digital Analog

1 IO I, M P0[1] Analog column mux input, integrating input. 2 IO M P2[7] 3 IO M P2[5] 4 IO M P2[3] 5 IO M P2[1] 6 IO M P3[3] In CY8C21434 part. 6 Power SMP Switch Mode Pump (SMP) connection to required external

components in CY8C21634 part. 7 IO M P3[1] In CY8C21434 part. 7 Power Vss Ground connection in CY8C21634 part. 8 IO M P1[7] I2C Serial Clock (SCL). 9 IO M P1[5] I2C Serial Data (SDA).

10 IO M P1[3] 11 IO M P1[1] I2C Serial Clock (SCL), ISSP-SCLK*. 12 Power Vss Ground connection. 13 IO M P1[0] I2C Serial Data (SDA), ISSP-SDATA*. 14 IO M P1[2] 15 IO M P1[4] Optional External Clock Input (EXTCLK). 16 IO M P1[6] 17 Input XRES Active high external reset with internal pull down. 18 IO M P3[0] 19 IO M P3[2] 20 IO M P2[0] 21 IO M P2[2] 22 IO M P2[4] 23 IO M P2[6] 24 IO I, M P0[0] Analog column mux input. 25 IO I, M P0[2] Analog column mux input. 26 IO I, M P0[4] Analog column mux input. 27 IO I, M P0[6] Analog column mux input. 28 Power Vdd Supply voltage. 29 IO I, M P0[7] Analog column mux input. 30 IO I, M P0[5] Analog column mux input. 31 IO I, M P0[3] Analog column mux input, integrating input. 32 Power Vss Ground connection.

P0[5], A, I, M

Vss

P0[3], A, I, M

P0[7], A, I, M

Vdd

A, I, M, P0[1]

M, P2 [7 ] M, P2 [5 ] M, P2 [3 ] M, P2 [1 ] M, P3 [3 ] M, P3 [1 ]

M, I 2 C S C L , P 1 [ 7 ]

32313029282726

1 2 3 4 5 6 7 8

QFN

(Top View)

10111213141516

Vss

M, P1[3]

P0[6], A, I, M

P0[4], A, I, M

P0[2], A, I, M 25

P0 [ 0 ] , A , I, M

P2 [ 6 ] , M

23 22

P2 [ 4 ] , M P2 [ 2 ] , M

P2 [ 0 ] , M

P3 [ 2 ] , M

P3 [ 0 ] , M

XRES

M, P1[2]

M, P1[6]

M, I2C SCL, P1[1]

M, I2C SDA, P1[5]

M, EXTCLK , P1[4]

M, I2C SDA, P1[0]

Page 19

3-8

5. BU2090

• CONFIGURACIÓN DEL PIN

• DESCRIPCIÓN DEL PIN

PIN NAME FUNCTION

TYPE

BU2092/F

BU2090/F/FS

BU2092/FV

1 1 1 D ATA GND 2 2 2 CLOCK Serial data input 3 3 3 LCK Data shift clock input

— 4 4 Q0 Data latch clock input

4 5 5 Q1 Parallel data output 5 6 6 Q2 Parallel data output 6 7 7 Q3 Parallel data output 7 8 8 Q4 Parallel data output 8 9 9 Q5 Parallel data output

9 10 10 Q6 Parallel data output 10 11 11 N.C. Parallel data output — — 12 N.C. Not connected — — 13 Q7 Not connected 11 12 14 Q8 Parallel data output 12 13 15 Q9 Parallel data output 13 14 16 Q10 Parallel data output 14 15 17 Q11 Parallel data output 15 16 18 OE Parallel data output — 17 19 VSS Output Enable 16 18 20 VDD Power supply

BU2090 / F / FS BU2092 / F

VSS

DATA

CLOCK

Q0 Q1 Q2 Q3 Q4

Control circuit

12-bit shift register

Latch

Output buffer

(open drain)

VDD

Q11

Q10

BU2092FV

VSS

DATA

CLOCK

LCK

Q0 Q1 Q2 Q3 Q4

VSS

DATA

CLOCK

LCK

Q0 Q1 Q2 Q3 Q4 Q5

Control circuit

12-bit shift register

12-bit storage register

Output buffer

(open drain)

Control circuit

12-bit shift register

12-bit storage register

Output buffer (open drain)

Q11

Q10

Q11

Q10

N.C.

Page 20

3-9

6. AK5358

• CONFIGURACIÓN DEL PIN

• DIAGRAMA DE BLOQUE

AINR AINL CKS1 VCOM AGND VA VD DGND

1 2 3 4 5 6 7 8

Top View

16 15 14 13 12 11 10

CKS0 CKS2 DIF PDN SCLK MCLK LRCK SDTO

AINL

AINR

VCOM

AGNDVA

Modulator

ltage Reference

CKS1

CKS2

CKS0

DGNDVD

Decimation

Filter

PDN

MCLK

Clock Divider

Serial I/O Interface

DIF

LRCK SCLK

SDTO

Page 21

3-10

• DESCRIPCIÓN DEL PIN

No PIN NAME I/O SYMBOL

1 AINR I Rch Analog Input Pin 2 AINL I Lch Analog Input Pin 3 CKS1 I Mode Select 1 Pin 4 VCOM O Common Voltage Output Pin, VA/2

Bias voltage of ADC input. 5 AGND - Analog Ground Pin 6 VA - Analog Power Supply Pin, 4.5 ~ 5.5V 7 VD - Digital Power Supply Pin, 2.7 ~ 3.6V 8 DGND - Digital Ground Pin 9 SDTO O Audio Serial Data Output Pin

“L” Output at Power-down mode.

10 LRCK I/O Output Channel Clock Pin

“L” Output in Master Mode at Power-down mode.

11 MCLK I Master Clock Input Pin

12 SCLK I/O Audio Serial Data Clock Pin

“L” Output in Master Mode at Power-down mode.

13 PDN I Power Down Mode & Reset Pin

“H”: Power up, “L”: Power down & Reset

The AK5358 must be reset once upon power-up.

14 DIF I Audio Interface Format Pin

“H”: 24bit I2S Compatible, “L”: 24bit MSB justified

15 CKS2 I Mode Select 2 Pin 16 CKS0 I Mode Select 0 Pin

Page 22

3-11

7. HT1000

• CONFIGURACIÓN DEL PIN

DKD PACKAGE

OP VIEW)

GVDD_B

OTW

PWM_A

RESET_AB

PWM_B

OC_ADJ

GND AGND VREG

M3 M2 M1

PWM_C

RESET_CD

PWM_D

VDD

GVDD_C

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19

GVDD_A BST_A PVDD_A OUT_A GND_A GND_B OUT_B PVDD_B BST_B BST_C PVDD_C OUT_C GND_C GND_D OUT_D PVDD_D BST_D GVDD_D

Page 23

3-12

• DIAGRAMA DE BLOQUE DEL SISTEMA

OTW

System

Microcontroller

TAS5508

Channel

Output

Right-

Channel

Output

Left-

VALID

Hardwire

Mode

Control

PWM_A

PWM_B

PWM_C

PWM_D

RESET_AB RESET_CD

Input H-Bridge 1

Input H-Bridge 2

PVDD_A, B, C, D

2-Channel

H-Bridge

BTL Mode

GND_A, B, C, D

GVDD_A, B, C, D

GND

VDD

OTW

Output

H-Bridge 1

Output

H-Bridge 2

VREG

AGND

OUT_A

OUT_B

OUT_C

OUT_D

OC_ADJ

BST_A

BST_B

BST_C

BST_D

Bootstrap

Capacitors

2nd-Order L- C

Output Filter

for Each

Half-Bridge

2nd-Order L- C

Output Filter

for Each

Half-Bridge

Bootstrap

Capacitors

System

Power

Supply

VAC

35 V

GND

12 V

PVDD

Decoupling

GND

GVDD (12 V)/VDD (12 V)

PVDD Power

Supply

GVDD

VDD

VREG

Power Supply

Decoupling

Hardwire OC Limit

Page 24

3-13

• DIAGRAMA DE BLOQUE FUNCIONAL

OTW

Internal Pullup

Resistors to VREG

RESET_AB

RESET_CD

PWM_D OUT_D

PWM_C OUT_C

PWM_B OUT_B

PWM_A OUT_A

PWM

Rcv.

PWM

Rcv

PWM

Rcv

PWM

Rcv

Protection

and

I/O Logic

Ctrl.

iming

Timing

Under-

voltage

Protection

Power

Reset

Temp.

Sense

Overload

Protection

Gate

Drive

Gate

Drive

Gate

Drive

Gate

Drive

VDD

VREG VREG

AGND

GND

Isense

OC_ADJ

GVDD_D BST_D PVDD_D

BTL/PBTL Configuration

Pulldown Resistor

GND_D GVDD_C BST_C PVDD_C

BTL/PBTL Configuration

Pulldown

Resistor

GND_C GVDD_B BST_B PVDD_B

BTL/PBTL Configuration

Pulldown

Resistor

GND_B GVDD_A BST_A PVDD_A

BTL/PBTL Configuration

Pulldown

Resistor

GND_A

Page 25

3-14

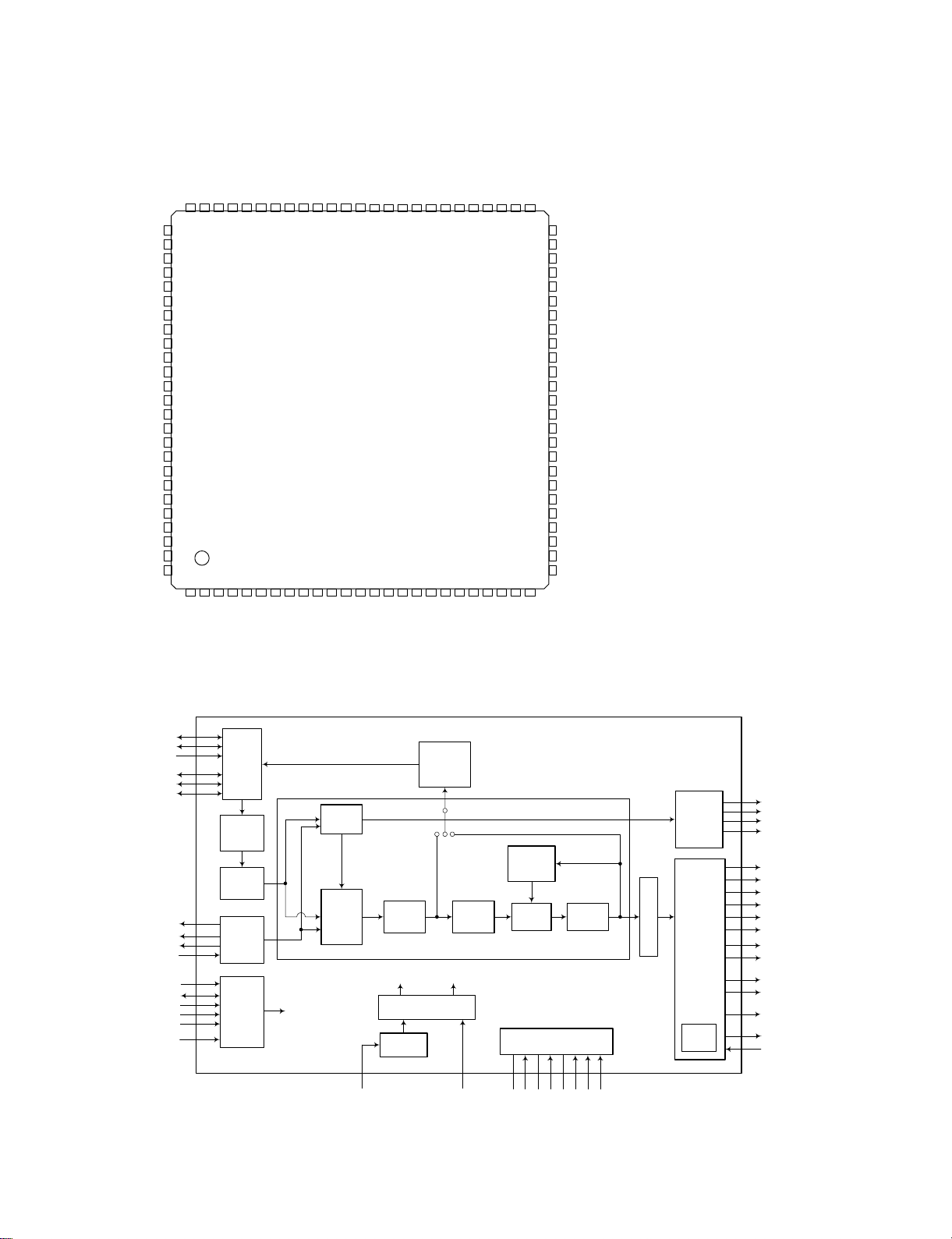

8. PS9829B

• CONFIGURACIÓN DEL PIN

• DIAGRAMA DE BLOQUE

OVERLOAD

EPD_ENA

SO/SDA

SCK/SCL

DVDD DVSS

SI/I2C_AD0

/CS/I2C_AD2

SPI/I2C

IO_VSS

CLK_IN

IO_VDD

DMIX_LRCK

DMIX_BCK

DMIX_SDOUT

DVDD DVSS

DMIX_MCL

IO_VDD IO_VSS

/RESET TEST_MODE1 TEST_MODE2

SCAN_ENA

TEST_MODE3

PWM8_P

9 0

9 9

1 2

9 9

4 5

9 9

7 8

9 9

1234567

IO_VSS

PWM8_M

IO_VSS

PWM7_P

PWM7_M

IO_VDD

PULSUS PS9829B

DVDD

PWM6_P

PWM6_M

IO_VSS

IO_VDD

9101112131415

DVSS

PWM5_P

PWM5_M

IO_VSS

PWM4_P

PWM4_M

171819

IO_VSS

IO_VDD

PWM2_P

PWM3_P

PWM3_M

IO_VSS

2122232425

PWM2_M

50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26

IO_VSS PWM1_P PWM1_M IO_VDD PWM_HP_L_P PWM_HP_L_M IO_VSS DVSS DVDD PWM_HP_R_P PWM_HP_R_M IO_VDD IO_VSS PWM_SWL_P PWM_SWL_M DVSS DVDD MIC_SDIN MIC_LRCK MIC_BCK MIC_MCLK IO_VDD IO_VSS EXT_MUTE SSDIN3

IO_VSS

PLL_DVSS

IO_VDD

PLL_DVDD

IO_VSS

PLL_AVDD

MBCK

MLRCK

MSDIN[0:3]

SBCK

SLRCK

SSDIN[0:3]

MIC_MCL

MIC_BCK

MIC_LRCK

MIC_SDIN

SPI/I2

SO/SDA

SCK/SCL

SI/I2C_AD0

/CS/I2C_AD

EXT_MUTE

Input

Output

Sample

Rate

onverter

Input

apper

Mic.

Input

Processo

Host

Interface

C, SPI)

IO_VSS

PLL_AVSS

Internal Controls

IO_VDD

MBCK

Down Mixe

Mixe

MLRCK

DVDD

DVSS

MSDIN1

MSDIN2

MSDIN0

Serial Audio

4 Band

Internal Clock

Reset & Power Dow

PLL

SBCK

MSDIN3

Output

interfac

Manager

Internal Reset

SLRCK

Bass

SSDIN0

IO_VDD

SSDIN2

SSDIN1

Automatic

Gain

Limi

ter

Main

Volume

Power Supply

Trim

Volume

Serial Audio

Output

interfac

Output Mapper

PWM

odulator

POP

DMIX_MCLK OLRCK OB

DMIX_S

DOUT

PWM1_P/M PWM2_P/M PWM3_P/M PWM4_P/M PWM5_P/M

PWM6_P PWM7_P/M

PWM8_P/M

PWM_HP_L_P/M PWM_HP_R_P/M

PWM_SWL_P/

EPD_ENA OVERLOAD

IO_VSS

CLK_IN

/RESET

PLL_AVSS

PLL_DVSS

PLL_AVDD

PLL_DVDD

DVSS

DVDD

IO_V

IO_VDD

Page 26

3-15

9. STR-A6252

• DIAGRAMA DE BLOQUE

• FUNCIÓN DEL PIN

Terminal

No.

SYMBOL Description Functions

1 Source/O.C.P Source/O.C.P terminal MOSFET Source/Over current protect 2 FM/SS FM terminal Capacitor connection terminal for frequency jitter and soft start 3 GND Ground terminal Ground 4 FB/CC/OLP FB/CC/OLP terminal Input of constant voltage signal /

constant current operation control signal /

over load protection signal 5 Vcc Power supply terminal Input of power supply for control circuit 7

D Drain terminal MOSFET drain / Input of Startup current

Page 27

3-16

• DIAGRAMA DE BLOQUE

• FUNCIÓN DEL PIN

Terminal

No.

SYMBOL Description Functions

1 D Drain terminal MOSFET drain 2 S Source MOSFET Source 3 GND Ground terminal Ground 4 Vcc Power supply terminal Input of power supply for control circuit 5 SS/OLP Delay at Overload/ Overload Protection and Soft Start peration Time set up

Soft Start set up Terminal

6 FB Feedback terminal Constant Voltage Control Signal Input,

Burst(intermittent) mode Oscillation Control

7 OCP/BD Overcurrent Protection Input/ Overcurrent Detection Signal Input

Bottom Detection Terminal Bottom Detection Signal Input

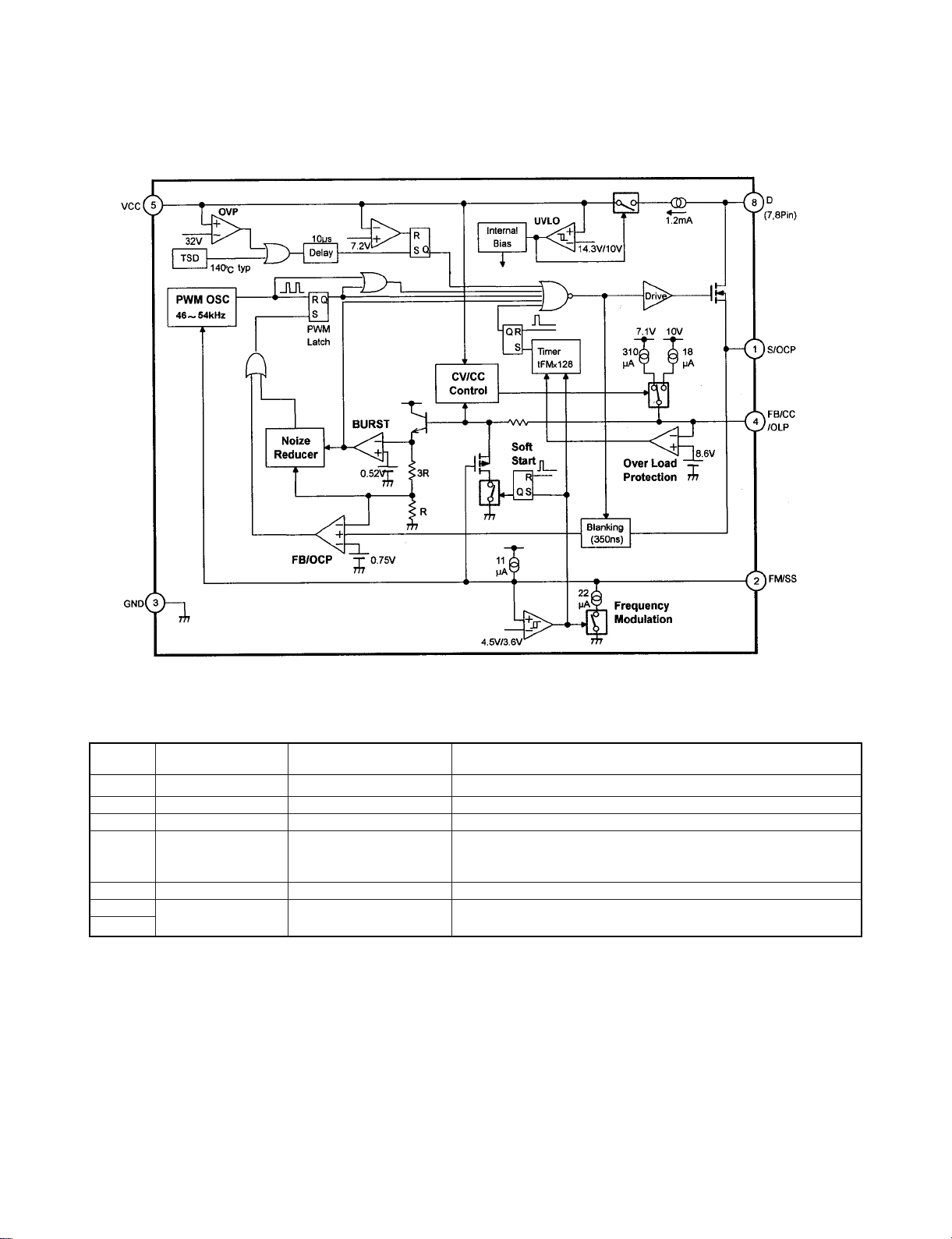

10. STR-X6757N

Page 28

4-1

SECCIÓN 4 SOLUCIÓN DE PROBLEMAS

ELÉCTRICOS DEL AUDIO

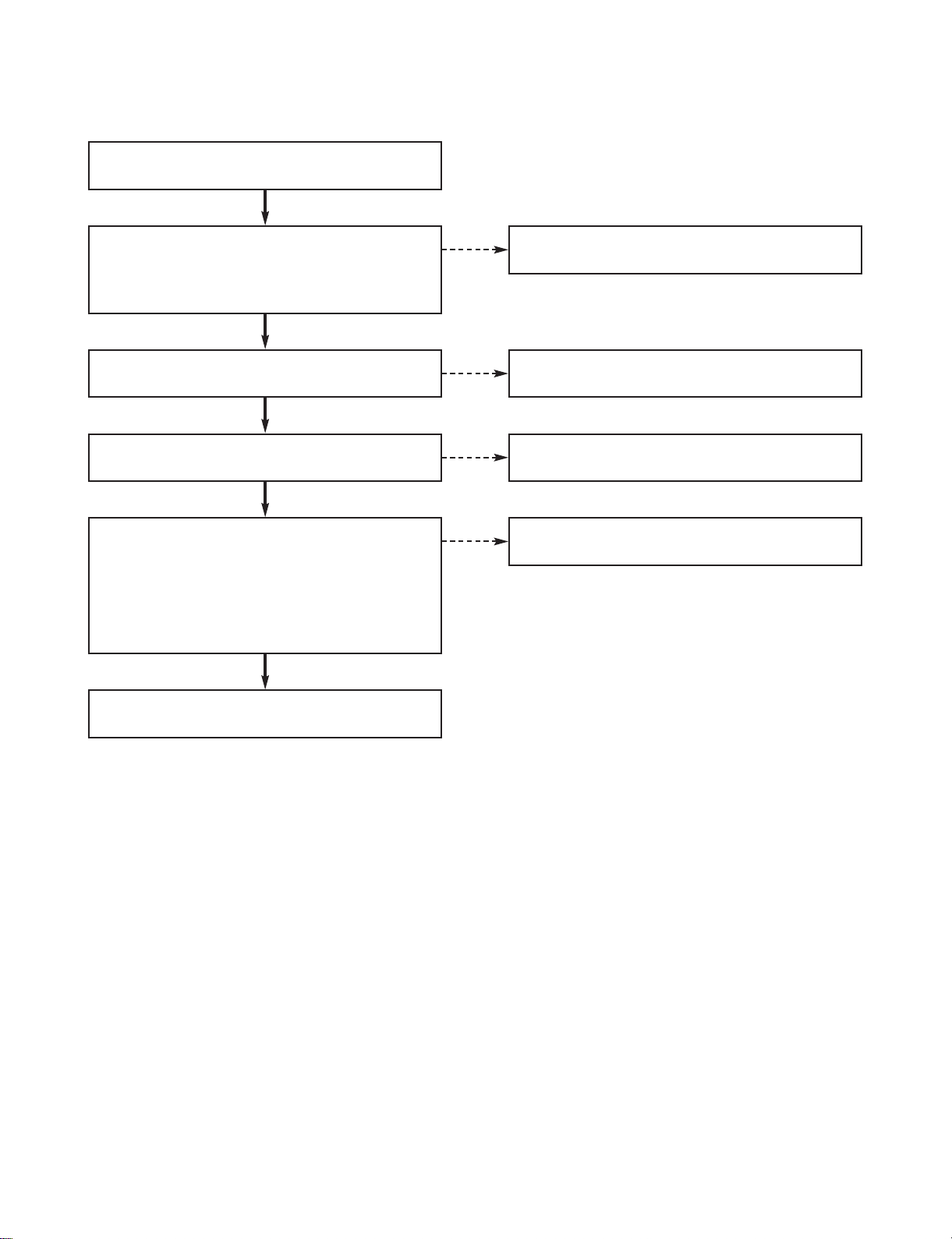

1. CHEQUEO DE LA SECCIÓN MICOM I

Chequee el P7904, 6 PIN, P-SENS.

Consulte la solución de problemas SMPS

Chequee si la entrada de IC101 KIA7042 supera los 5 V.

Chequee si el voltaje de salida de IC101 KIA7042 es de 4,3V

Chequee la pieza relacionada de IC101 KIA7042

Remplace las piezas seleccionadas

CORRECTO

Chequee la potencia de ambos terminales de IC101 KIA7042

Chequee la potencia 1 PIN de IC100 78KO/KF2

CORRECTO

SÍ

NO NO

SÍ

Page 29

4-2

2. CHEQUEO DE LA SECCIÓN MICOM II

Chequee que el Q102 BASE PIN es de 0,6 V HIGH

Chequee el COLLECTOR de Q102

Chequee que la potencia de salida de IC101 KIA7042 supera los 4,3 V.

Chequee la pieza relacionada.

Remplace las piezas seleccionadas

CORRECTO

Remplace las piezas seleccionadas

Chequee la pieza relacionada.

CORRECTO

Chequee que IC103 8 PIN IC100 19,20,59 PIN son de 5 V

Chequee el estado de funcionamiento de X101: 32,768 kHz X100: 9,8304 MHz

CORRECTO

Chequee que el P7904 5 PIN es de 5,6 V

Consulte la solución de problemas SMPS

Chequee que la entrada D101 1SR35 funciona a 5 V

Chequee la pieza relacionada

CORRECTO

Remplace las piezas seleccionadas

Chequee la potencia de ambos terminales de D101 1SR35

Chequee que el EMISOR es de 5 V y el COLECTOR es de 5 V de Q101

SÍ

Page 30

4-3

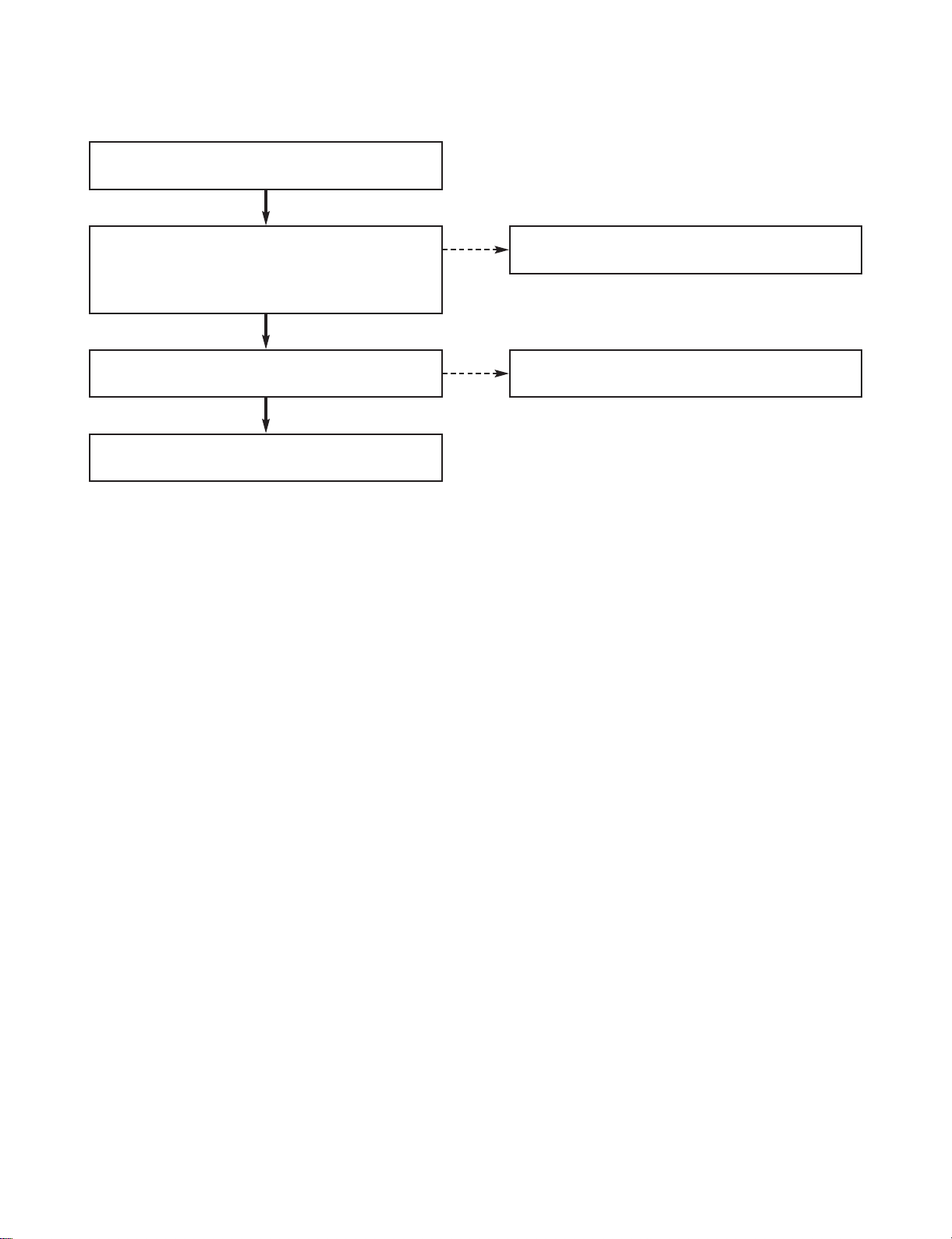

3. CHEQUEO DE IC103, KS4CD21CS

Chequee IC100 78KOKF2 22, 24 PIN

22 PIN DATA 22 PIN CLK

Chequee que la potencia de MICOM es de 5 V

Consulte la solución de problemas MICOM

Remplace las piezas seleccionadas

Chequee la pieza relacionada

CORRECTO

SÍ

4. CHEQUEO DE LA PANTALLA DE VISUALIZACIÓN FLD

Consulte la solución de problemas SMPS

Chequee el conjunto P7302

Chequee la potencia de cada PIN

CORRECTO

Remplace las piezas seleccionadas

Chequee la potencia de P7904 1, 2, 3.

Ambos terminales F1+, F2-: más de 3,7 V Chequee la potencia de VKK: más de -28 V.

Chequee la potencia y el estado de la conexión de P7302 de ambos terminales F1+, F2-: más de 3,7 V Chequee la potencia VKK: más de -28 V

Chequee la potencia de IC301 PT6324 50 PIN VKK: -28 V 9,52 PIN +5 V

SÍ

Page 31

4-4

Chequee el IC100 ➞ Comunicación de IC301 DATA

PIN PIN

75 PIN

➞ 3PIN STB

76 PIN

➞ 2PIN DO

78 PIN

➞ 1PIN CLK

Cuando no hay 5V, chequee la potencia de entrada y de salida de D321SR35

Chequee la pieza relacionada

Chequee 76 PIN ➞ DO ➞ Entrada DATA

Chequee la pieza relacionada

Remplace la pieza seleccionada

CORRECTO

Remplace la pieza seleccionada

CORRECTO

Luz de FLT encendida

CORRECTO

IC100 75 PIN ➞ STB 78 PIN

➞ 1PIN CLK

Chequee la salida DATA.

SÍ

Page 32

4-5

5. CHEQUEO DE LA TOUCH-PAD

PN302 5 PIN 5 V

Chequee la salida de resistencia de la línea CLK: R351 DATA: R358

CORRECTO CORRECTO

CORRECTO

Remplace la pieza seleccionada

IC304 29PIN chequee que hay 5 V

Chequee IC304 8 Pin, 9 Pin, IC100 5 Pin: CLK, 23 Pin: DATA

SÍ

Consulte la solución de problemas SMPS

Page 33

4-6

6. CHEQUEO DE LA PWM MODULATION

Chequee el P7905 9 PIN 3,3V

Chequee si funciona X601 12,288 MHz.

Chequee la entrada 86 PIN CLK de IC604 PS9829

Chequee la salida de IC100 78KOKF2 21

➞ PWM_CLK

➞ PWM_DATA

➞ PWM_REST

Chequee la entrada DATA de IC604 PS9829 78 PIN ➞ DATA 79 PIN

➞ CLK

96 PIN

➞ REST

Chequee la salida PWM MODULATOR FL:75(+)74(-) FR:71(+)70(-)

CORRECTO

Chequee la potencia VDD PIN de IC604 PS9829 (3,10,22,29,39,47, 56,65,72,87,94) Chequee X601 2 PIN 3,3 V

Consulte la solución de problemas SMPS

Chequee la pieza relacionada de X601.

CORRECTO

Chequee la salida de R668 (470Ω)

CORRECTO

Chequee la salida de resistencia de LINE DATA: R671 CLK: R670 RST: R665

CORRECTO

Chequee el estado de comunicación CD ASS`Y PS9829 (P7403)

Chequee la entrada DATA de IC604 PS9829

CORRECTO

Chequee la pieza IC604 PS9829.

Remplace las piezas seleccionadas

Consulte la solución de problemas CD

Chequee la salida de resistencia de cada LÍNEA

SÍ

Page 34

4-7

7. CHEQUEO DE LA SECCIÓN AMP DE ALIMENTACIÓN

P7905 3PIN + 13, 14, 15 PIN 29V

Chequee la potencia de entrada de IC700 34, 29, 26, 21 PIN.

Chequee la potencia de entrada de IC700, 1, 36, 17, 18, 19 PIN +12 V

Chequee la entrada del MODULADOR PWM 4, 6, 14, 16 PIN

Chequee la entrada de POWER IC700 34, 29, 27, 20 PIN.

Chequee LINE COIL de salida

CORRECTO

Consulte la solución de problemas SMPS

Chequee la potencia de salida de IC700:R702,701,726,727,724

Remplace las piezas seleccionadas

SÍ

Page 35

4-8

8. FUNCIÓN AUX

Chequee si JK800 contacta con

Chequee el IC200 (BU4052) forma de onda de entrada de 4, 11 PIN.

Chequee el IC200 (BU4052) forma de onda de salida de 3, 13 PIN.

Chequee el IC801 (MC4580) forma de onda de entrada de 3, 5 PIN.

Chequee el IC801 (BU4580) forma de onda de salida de 1,7 PIN.

Chequee la potencia de IC200 (BU4052) 16 PIN VDD, 8 PIN VSS.

Chequee la comunicación µ-COM (IC100) 3 PIN, 69 PIN.

Consulte la solución de problemas SMPS

Remplace las piezas seleccionadas

Chequee la potencia de IC801 (MC4580) 4 PIN VSS, 8 PIN VDD.

Remplace las piezas selec-

cionadas

SÍ

Chequee el IC603 (CS5340) forma de onda de entrada de 10, 12 PIN.

normal

SÍ

Comprobar IC603 Clavijas 2, 7, 8

Comprobar salida IC603 Clavija 4 SD

Remplace las piezas seleccionadas

SÍ

Page 36

4-9

9. CHEQUEO DE LA FUNCIÓN DEL SINTONIZADOR

Chequee que funciona el módulo del SINTONIZADOR (TUN800).

Chequee la potencia del MODELO DEL SINTONIZADOR (Chequee 2 PIN 9 V)

Chequee la potencia de IC200 (BU4052) 16 PIN VDD, 8 PIN VSS

Chequee la potencia de IC801 (MC4580) 4 PIN VSS, 8 PIN VDD

Chequee la forma de onda de entrada de IC200 (BU4052) 1, 12 PIN.

Chequee la forma de onda de salida IC200 (BU4052) 3,13 PIN. Chequee la forma de onda de entrada de IC601 (BU4052) 2, 15 PIN.

Chequee la forma de onda de entrada de IC801 (MC4580) 2,6 PIN.

Chequee la forma de onda de entrada de IC801 (BU4580) 1, 7 PIN.

SÍ

Chequee la forma de onda de entrada de IC603 (CS95340) 10, 12 PIN.

SÍ

Remplace las piezas seleccionadas

Page 37

4-10

10. CIRCUITO DE ALIMENTACIÓN SMPS

Chequee el fusible F901

Chequee el V de CC de C905. Si el V de CC supera los 400 V

Chequee el V de CC de C981,C945. Si el V de CC es de 6,1 V

CORRECTO

Chequee el V de CC de C950,C951 Si el V de CC es de 29 V

Chequee el V de CC de C909,C903,C921 Si el V de CC es de 14~19 V y es seguro.

Remplace el fusible

Chequee el BD901, LF901, 902.

Chequee el IC901,902 Remplace el IC901,902

Chequee si hay cortocircuitos en la línea P9702

Chequee si hay cortocircuitos en la línea P9701

Chequee si hay cortocircuitos en la línea P9701, P9702

*SECCIÓN PRINCIPAL

SÍ

NO NO

Page 38

4-11

Chequee el PIN 6 de P9702 Si el V de CC supera los 5,6V

CORRECTO

Chequee el circuito de alimentación Solución de problemas

*SECCIÓN DEL P-SENS

Chequee el PIN 3 de P9702 Si el V de CC supera los

-30 V ± 1

CORRECTO

Chequee el circuito de alimentación Solución de problemas

*SECCIÓN DEL VKK

SÍ

Page 39

5-1

SECCIÓN 5 SOLUCIÓN DE PROBLEMAS

ELÉCTRICOS DEL CD

1. GUÍA DE CHEQUEO DE ALIMENTACIÓN

Encendido Encendido

¿Aparece

DISK1 en la FLD?

¿Aparece

No DISC o Time en

la FLD?

Chequee el conector de P7501.

¿Aparece

CD ERROR en la FLD?

¿Aparece

CD en la FLD?

¿Aparece

AUX,FM 87.5 en

la FLD?

CORRECTO.

VUELVA A CONECTARLO.

PULSE EL BOTÓN DEL CD

Chequee

el conector (P4703,

P4004, P5701).

CHEQUEE EL MÓDULO CD MD.

Chequee

el voltaje de cada pin

en P5701.

CORRECTO

NO NO

SÍ

Page 40

5-2

2. SECCIÓN DEL CD

COMPROBAR CONECTOR (PN804)

COMPROBAR voltaje CN806 CLAVIJA 1:12, CLAVIJA 2:6 3 V

COMPROBAR Vtg PN805, CLAVIJA 22: CERRAR, CLAVIJA 23: ABRIR

COMPROBAR CONECTOR (PN,802,PN804,PN806)

COMPROBAR CIRCUITO DEL INTERFAZ MICOM (PN805) (CE, BTL-MUTE, CD-IN, CDOUT, CLK, WRQ, FSEQ)

COMPROBAR CONECTOR (PN801,PN802)

COMPROBAR MOVIMIENTO DEL LECTOR

COMPROBAR AM5810FP(IC802)

COMPROBAR LC78692 (IC801)

COMPROBAR DATOS DE AUDIO DEL PN805 CLAVIJA 10: DA_LRCK

(IC801, CLAVIJA 60 LRSY)

CLAVIJA 11: DA_BCK

(IC801, CLAVIJA 59 DATACLK)

CLAVIJA 12: DA_DATA0

(IC801, CLAVIJA 58 DATOS)

ACTIVAR CD

SÍ

COMPROBAR ABIERTO/CERRADO

COMPROBAR PANTALLA DE “LECTURA”

COMPROBACIÓN DE LECTURA ACEPTABLE

EN REPRODUCCIÓN, COMPROBAR SALIDA DE AUDIO

CORRECTO

SÍ

Page 41

5-3

3. ABRIR - CERRAR NG

SUMINISTRO ELÉCTRICO PRINCIPAL DEFECTUOSO

COMPROBAR CONECTOR DE BLOQUEO (PN804)

SÍ

COMPROBAR CIRCUITO DE SUMINISTRO ELÉCTRICO (PN805, CN806) CLAVIJA 1 DEL CN806: 12 V, CLAVIJA 2: 6,3 V CLAVIJA 8 DEL PN805: +5 V_AD

SÍ

IC802 DEFECTUOSO

COMPROBAR TENSIÓN EN IC802 (PN804 CLAVIJA: TUR-, CLAVIJA 5: TUR+)

SÍ

MECANISMO DEFECTUOSO

Page 42

5-4

4. CHEQUEO DE “READING” EN PANTALLA (= SÓLO "CD" EN PANTALLA)

CONECTOR DEFECTUOSO O SUMINISTRO ELÉCTRICO PRINCIPAL

COMPROBAR CONECTOR DE BLOQUEO (PN802,PN804,PN805,CN806)

SÍ

COMPROBAR PUERTO DE SUMINISTRO ELÉCTRICO (PN805, CN806) CN806, CLAVIJA 1: 12 V, CLAVIJA 2: 6,3 V, CLAVIJA 4: 5 V PN805, CLAVIJA 8 = 5 V_AD

SÍ

IC804 DEFECTUOSO

COMPROBAR VOLTAJE DE LA CLAVIJA 2 DEL IC804 IC804, CLAVIJA 2: 3,3 V

SÍ

COMPROBAR SEÑAL DE REINICIO RESET DE LA CLAVIJA 19 DEL PN805 PN805: 5 V

COMPROBAR EL CIRCUITO DE LA INTERFAZ MICOM (PN805) PN805 CLAVIJAS 1,3,4,15,19,26 COMPROBAR SEÑAL (1:CE, 3: DI, 4: CLK, 15: D0, 19: RST, 18: FSEQ, 26: WRQ) CLAVIJA 3, DI: DE DSP A MICOM, CLAVIJA 15 DO: DE MICOM A DSP COMPROBAR FORMA DE ONDA #1

IC801 DEFECTUOSO

MICOM O CONECTOR DEFECTUOSO

Page 43

5-5

5. CHEQUEO DE LECTURA CORRECTA (= "NO DISC" EN PANTALLA)

COMPROBAR PN802, CLAVIJAS 3, 4 (SL+, SL-)

COMPROBAR PN801, CLAVIJAS 13, 16 (FA+, FA-)

COMPROBAR PN801, CLAVIJA 10 (LD)

COMPROBAR PN802, CLAVIJAS 5, 6 (SP+, SP-)

COMPROBAR PN801, CLAVIJAS 14, 15 (TA+, TA-)

COMPROBAR CONECTOR DE BLOQUEO (PN801, PN802)

SÍ

¿DESPLAZAMIENTO DEL LECTOR?

SÍ

¿DESPLAZAMIENTO DE LA LENTE? (= ARRIBA Y ABAJO)

SÍ

¿SE ILUMINA EL LÁSER?

¿GIRA EL HUSO?

¿ES CORRECTA LA LECTURA?

LECTOR DEFECTUOSO O IC802 O IC801

LECTOR O IC801 DEFECTUOSO

LECTOR DEFECTUOSO O IC802 O IC801

Page 44

5-6

5-1. CHEQUEO DE LECTURA CORRECTA #A (="NO DISC" EN PANTALLA)

IC802 DEFECTUOSO

CONECTOR DEFECTUOSO DEL PN802

¿APARECE LA FORMA DE ONDA SL+ EN (IC802, CLAVIJA 13 Y PN 802, CLAVIJA 3) FORMA DE ONDA #2 DEL MOTOR DEL LECTOR?

¿APARECE LA FORMA DE ONDA SLIN EN (IC802 PIN5), FORMA DE ONDA #2 ONDA DE LA UNIDAD DEL LECTOR?

IC801 DEFECTUOSO

SÍ SÍ

COMPROBAR PN802, LÍNEA DEL CONECTOR

SÍ

MOTOR DEL SOPORTE DEL LECTOR DEFECTUOSO

NO NO

5-2. CHEQUEO DE LECTURA CORRECTA #B(="NO DISC" EN PANTALLA)

IC802 DEFECTUOSO

CONECTOR DEFECTUOSO DEL PN801

¿APARECE LA FORMA DE ONDA FA+ EN (IC802, CLAVIJA 16 Y PN801, CLAVIJA 13) FORMA DE ONDA #3 DE LA UNIDAD DE BOBINA?

¿APARECE LA FORMA DE ONDA FAIN (IC802, CLAVIJA 25) FORMA DE ONDA #3 ONDA DE LA UNIDAD DE ENFOQUE?

IC801 DEFECTUOSO

SÍ SÍ

COMPROBAR PN801, LÍNEA DEL CONECTOR

SÍ

ACTUADOR DE ENFOQUE DEL LECTOR DEFECTUOSO

NO NO

Page 45

5-7

5-3. CHEQUEO DE LECTURA CORRECTA #C (="NO DISC" EN PANTALLA)

EXISTEN 2,3 V EN LA CLAVIJA 18 (LDO) DEL IC801, COMPROBAR TENSIÓN DE ALIMENTACIÓN DEL CONTROL DE LÁSER

IC801 DEFECTUOSO

Q801 O D801 DEFECTUOSO

CONECTOR DEFECTUOSO DEL PN801

¿SE APLICAN 3,3 V A LA CLAVIJA 10 DEL PN801? COMPROBAR TENSIÓN DE ALIMENTACIÓN DEL LÁSER

¿SE APLICAN 3,3 V A LAS CLAVIJAS 30, 36, 39, 41, 61, 68, 75 DEL IC801? COMPROBAR TENSIÓN DE ALIMENTACIÓN DEL CI RF.

IC804 DEFECTUOSO

SÍ

COMPROBAR PN801, LÍNEA DEL CONECTOR

PARTE DEL LÁSER DEL LECTOR DEFECTUOSO

NO NO

Page 46

5-8

5-4. CHEQUEO DE LECTURA CORRECTA #D(="NO DISC" EN PANTALLA)

IC802 DEFECTUOSO

CONECTOR DEFECTUOSO DEL PN802

¿APARECE LA FORMA DE ONDA SP+ EN (IC802, CLAVIJA 11 Y PN802, CLAVIJA 5) EN LA FORMA DE HONDA Nº 4 ONDA DEL MOTOR DEL HUSO?

¿APARECE LA FORMA DE ONDA SPIN EN (IC802, CLAVIJA

6), FORMA DE ONDA #4 ONDA DE LA UNIDAD DEL HUSO?

IC801 DEFECTUOSO

SÍ SÍ

COMPROBAR PN802, LÍNEA DEL CONECTOR

SÍ

MOTOR DEL HUSO DEL LECTOR DEFECTUOSO

NO NO

5-5. CHEQUEO DE LECTURA CORRECTA #E(="NO DISC" EN PANTALLA)

IC802 DEFECTUOSO

CONECTOR DEFECTUOSO DEL PN802

¿APARECE LA FORMA DE ONDA TA+ EN (IC802, CLAVIJA 17 Y PN801, CLAVIJA 14) FORMA DE ONDA #5 ONDA DE LA UNIDAD DE BOBINA DE SEGUIMIENTO?

¿APARECE LA FORMA DE ONDA TAIN (IC802, CLAVIJA 22) FORMA DE ONDA #5 ONDA DE LA UNIDAD DE DE SEGUIMIENTO?

IC801 DEFECTUOSO

SÍ SÍ

COMPROBAR PN802, LÍNEA DEL CONECTOR

SÍ

¿APARECE LA SEÑAL ARF? (IC801, CLAVIJA 2) FORMA DE ONDA #6

¿APARECE LA SEÑAL FE, TE? (IC801, CLAVIJA 10: RFMON, CLAVIJA 16: TE) FORMA DE ONDA #6

* REMON ES FE

NO NO

LECTOR O IC801 DEFECTUOSO

Page 47

5-9

6. SECCIÓN DEL USB

COMPROBAR CONECTOR (PN805, CN806, PN810)

ENCENDER EL USB

SÍ

COMPROBAR PANTALLA DE “COMPROBACIÓN” O “USB”

SÍ

COMPROBAR CIRCUITO DE SUMINISTRO ELÉCTRICO (CN806)

COMPROBACIÓN DE LECTURA ACEPTABLE

EN REPRODUCCIÓN, COMPROBAR SALIDA DE AUDIO

CORRECTO

COMPROBAR CIRCUITO DEL INTERFAZ MICOM (PN805) CLAVIJA 13: RX (IC805, CLAVIJA 49: TXD) CLAVIJA 14: TX (IC805, CLAVIJA 33: RXD)

COMPROBAR PN810 1PIN : 5V

COMPROBAR PN810 PIN 2(D-),3(D+)

COMPROBAR OTI6888(IC805)

COMPROBAR SEÑAL DE STCK, STREQ, STDATA STCK: IC805, CLAVIJA 52, IC801, CLAVIJA 55 STREQ: IC805, CLAVIJA 53, IC801, CLAVIJA 54 STDATA: IC805, CLAVIJA 54, IC801, CLAVIJA 56

COMPROBAR CONECTOR (CN806)

Page 48

5-10

Nº 1. FORMA DE ONDA DE LA INTERFAZ MICOM

(PN 805 PIN 26,19,3,15) DURANTE ENCENDIDO

Nº 2. FORMA DE ONDA DE LA INTERFAZ MICOM

(PN 805 PIN 26,19,3,15) DURANTE REPRODUCCIÓN NORMAL NORMAL PLAY

Nº 1. FORMA DE ONDA DE LA INTERFAZ MICOM

(PN 805 PIN 4,1,18) DURANTE ENCENDIDO

Nº 1. FORMA DE ONDA DE LA INTERFAZ MICOM

(PN 805 PIN 4,1,18) DURANTE REPRODUCCIÓN NORMAL

7. FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN PRINCIPAL

PIN 26 : WRQ

PIN 19 : RESET

PIN 3 : DI (IC801 PIN46 DATA OUT)

PIN 15 : DO (IC801 PIN45 DATA IN)

PIN 26 : WRQ

PIN 19 : RESET

PIN 3 : DI (IC801 PIN46 DATA OUT)

PIN 15 : DO (IC801 PIN45 DATA IN)

PIN 4 : CL

PIN 1 : CE

PIN 18 : FSEQ

PIN 4 : CL

PIN 1 : CE

PIN 18 : FSEQ

Page 49

5-11

Nº 2. FORMA DE ONDA DEL MOTOR Y LA UNIDAD

SLED (IC802 PIN 5, 13) CON LA BÚSQUEDA DE ENFOQUE

Nº 2. FORMA DE ONDA DE LA INTERFAZ MICOM

(PN 805 PIN 26,19,3,15) DURANTE REPRODUCCIÓN NORMAL

Nº 3. FORMA DE ONDA DEL MOTOR Y LA UNIDAD DE

ENFOQUE (IC802 PIN 25, IC802 PIN 16) *CUANDO LA BÚSQUEDA DE ENFOQUE FALLA O NO HAY NINGÚN DISCO EN LA BANDEJA

Nº 3. FORMA DE ONDA DEL MOTOR Y LA UNIDAD

DE ENFOQUE (IC802 PIN 25, IC802 PIN 16) *HAY UN DISCO EN LA BANDEJA Y FUNCIONA LA BÚSQUEDA DE ENFOQUE

PIN 26 : WRQ

PIN 5 : SLIN

PIN 13 : SL+

PIN 5 : SLIN

PIN 13 : SL+

PIN 25 : FAO

PIN 16 : FA

PIN 25 : FAO

PIN 16 : FA

Page 50

5-12

Nº 4. FORMA DE ONDA DEL MOTOR Y LA UNIDAD

DEL EJE (IC802 PIN 6, 11) CON LA LECTURA TOC

Nº 5. FORMA DE ONDA DEL MOTOR Y LA UNIDAD

DE AJUSTE (IC802 PIN 22 , IC802 PIN 17) DURANTE LA REPRODUCCIÓN NORMAL

Nº 6. FORMA DE ONDA DEL ERROR DE

SEGUIMIENTO, ENFOQUE Y RF (IC801 PIN 2, 10, 16) DURANTE LA REPRODUCCIÓN NORMAL

PIN 22 : TAO

PIN 6 : SPIN

PIN 11 : SP+

PIN 17 : TA

PIN 16 :

PIN 2 : RFOUT

PIN 10 : RFMON(FE)

Page 51

MEMORANDO

Page 52

6-1 6-2

SECCIÓN 6 DIAGRAMA DE BLOQUE

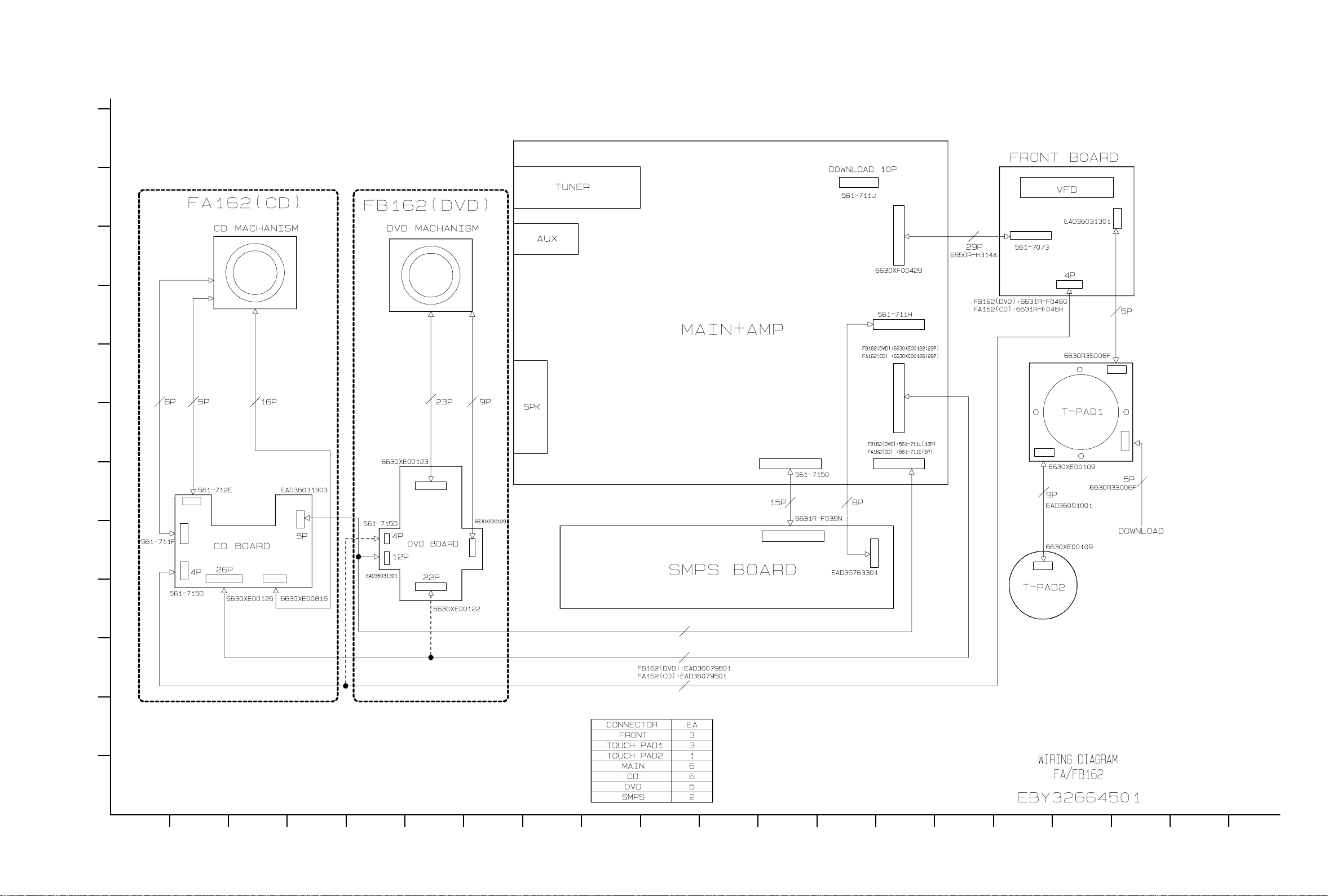

1. DIAGRAMA DE CABLEADO

B C D E F G H I J K L M N O P Q R ST

Page 53

6-3 6-4

2. DIAGRAMA DE BLOQUE TOTAL PRINCIPAL

B C D E F G H I J K L M N O P Q R ST

Page 54

6-5 6-6

AC INPUT

ZNR &

FILT

RECTIFIER SMOOTHING CIRCUIT

T R A N S

AMP

Switch

IC #

MAIN

Switc h

IC #2

T R A N

FL1-FL2 (4.5V)

-1

12V (78R12

)

5V(P-SENS

)

FEED BACK

6.1V (KIA278R05)

P9702

P9701

FEED BACK

AMP (+) 29V

3.5V (278R35

)

-31.5V(VKK)

B C D E F G H I J K L M N O P Q R ST

3. DIAGRAMA DE BLOQUE SMPS

Page 55

6-7 6-8

4. DIAGRAMA DE BLOQUE CD

B C D E F G H I J K L M N O P Q R ST

Page 56

7-1 7-2

B C D E F G H I J K L M N O P Q R ST

NOTE) Warning

NOTE) Parts that are shaded are critical NOTE) With respect to risk of fire or NOTE) electricial shock.

SECCIÓN 7 TABLA DEL VOLTAJE Y DIAGRAMA DEL CIRCUITO

1. DIAGRAMA DE CIRCUITO ALIMENTACIÓN

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

AL REALIZAR TAREAS DE MANTENIMIENTO EN ESTE CHÁSIS, BAJO NINGUNA CIRCUNSTANCIA DEBERÍA MODIFICARSE EL DISEÑO ORIGINAL NI ALTERARSE SIN PERMISO DE LG CORPORATION. TODOS LOS COMPONENTES DEBERÁN SUBSTITUIRSE ÚNICAMENTE CON TIPOS IDÉNTICOS A LOS DEL CIRCUITO

ORIGINAL. LOS COMPONENTES ESPECIALES APARECEN SOMBREADOS EN EL ESQUEMA PARA PODERLOS IDENTIFICAR CON FACILIDAD.

ESTE DIAGRAMA DE CIRCUITO PUEDE DIFERIR EN OCASIONES DEL CIRCUITO REALUTILIZADO. DE ESTE MODO, LA IMPLEMENTACIÓN DE LOS ÚLTIMOS CAMBIOS POR MEJORAS EN SEGURIDAD Y RENDIMIENTO EN EL PRODUCTO NO SE VEN RETRASADOS POR

POSIBLES DEMORAS EN LA IMPRESIÓN DE LA NUEVA DOCUMENTACIÓN.

NOTA :

1. Las partes oscurecidas ( ) son críticas para la seguridad. Recambie únicamente con otras con el mismo número de pieza.

2. La tensión de la CC se mide con la ayuda de un voltímetro digital durante el modo de reproducción.

Page 57

7-3 7-4

2. DIAGRAMA DEL CIRCUITO PRINCIPAL

B C D E F G H I J K L M N O P Q R ST

Page 58

7-5 7-6

3. DIAGRAMA DEL CIRCUITO FRONTAL

B C D E F G H I J K L M N O P Q R ST

Page 59

7-7 7-8

4. DIAGRAMA DEL CIRCUITO AMP PRINCIPAL

B C D E F G H I J K L M N O P Q R ST

Page 60

7-9 7-10

5. DIAGRAMA DEL CIRCUITO CD

B C D E F G H I J K L M N O P Q R ST

Page 61

7-11 7-12

6. DIAGRAMA DEL CIRCUITO USB

B C D E F G H I J K L M N O P Q R ST

Page 62

7-13 7-14

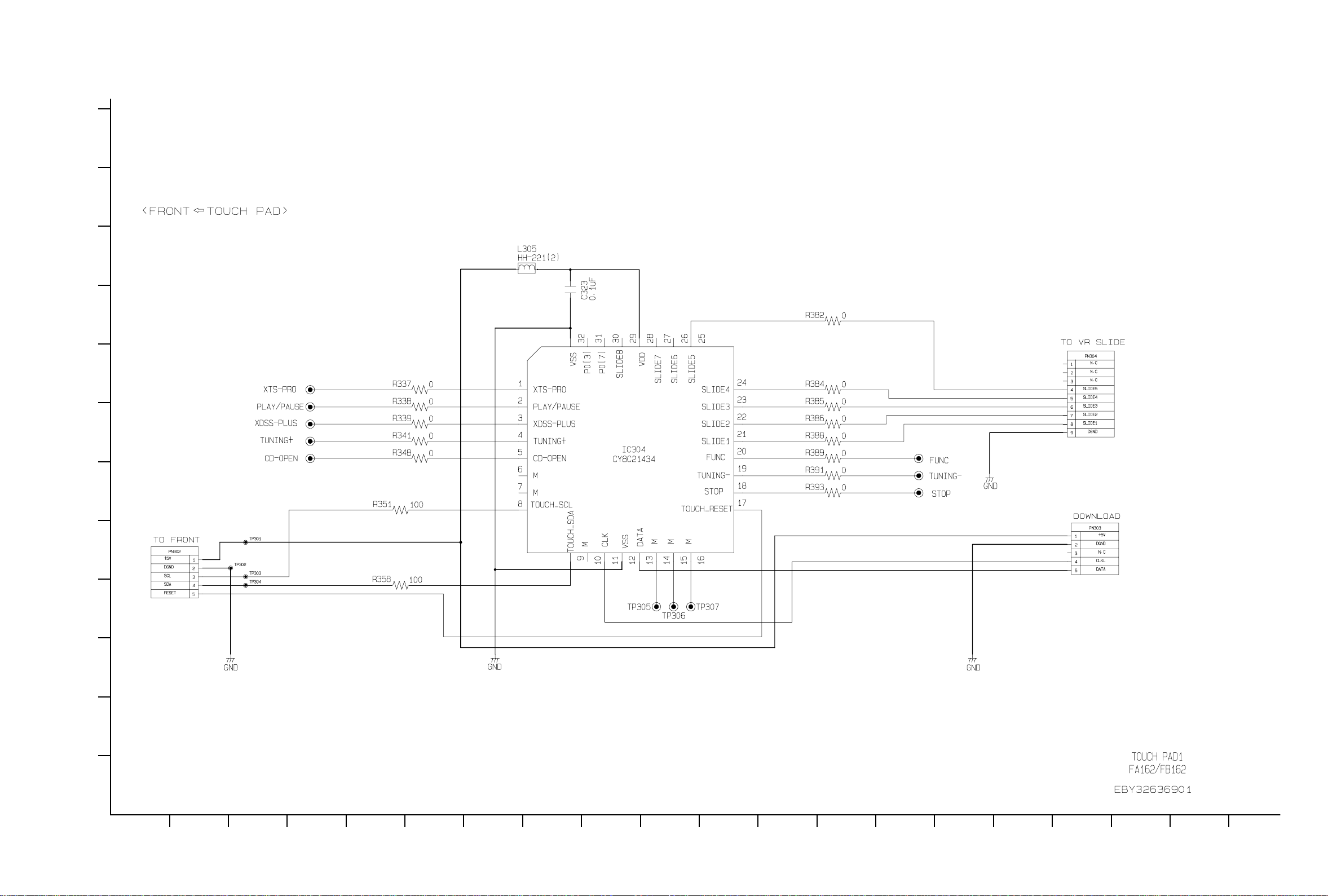

7. DIAGRAMA DEL CIRCUITO TOUCH-PAD1 (TECLA)

B C D E F G H I J K L M N O P Q R ST

Page 63

7-15 7-16

8. DIAGRAMA DEL CIRCUITO TOUCH-PAD2 (VOLUMEN)

B C D E F G H I J K L M N O P Q R ST

Page 64

7-17 7-18

9. TABLA DEL VOLTAJE DEL CIRCUITO

VOLTAGE

PIN NO.

VOLTAGE

PIN NO.

VOLTAGE

PIN NO.

4PIN 4.1

IC955

1PIN 4.9 2PIN 3.5 3PIN 0 4PIN 4.1

IC957

1PIN 6.03 2PIN 5 3PIN 0 4PIN 4.1 C109 4.87V C865 1.9V C707 12V C840 12V C647 3.45V C670 3.45V C837 5.37V C836 9.1V

41PIN 3.26V 61PIN 3.2V 66PIN 1.55V 68PIN 3.26V 74PIN 3.28V 75PIN 3.28V

IC802

7PIN 6.5V 8PIN 6.5V

20PIN 6.5V

IC804

3PIN 4.96V 4PIN 3.29V

IC805

6PIN 3.27V 15PIN 3.27V 24PIN 3.28V 29PIN 3.26V 43PIN 3.26V 55PIN 3.26V

IC807

20PIN 4.96V

DIG301

1PIN -28.8V

2PIN -28.8V

3PIN -28.8V 51PIN -24.6V 52PIN -24.6V 53PIN -24.6V

RM301

3PIN 4.6V

IC901

1PIN PEAK:630V

2PIN 0

3PIN 0

4PIN 18.7V

5PIN 0.07V

6PIN 2V

IC902

1PIN 0

2PIN 4.1V

3PIN 0

4PIN 2.1V

5PIN 15.23V

6PIN 0

7PIN PEAK:530V

8PIN PEAK:530V

IC924

1PIN 12

2PIN 0

3PIN 6.5

IC947

1PIN 13.9

2PIN 12

3PIN 0

IC100

19PIN 4.87V 20PIN 4.87V 59PIN 4.87V

IC103

8PIN 4.87V

IC301

9PIN 4.8V

51PIN 4.8V

IC302

6PIN 10.8V

IC303

15PIN 5.22V

IC304

29PIN 4.8V

IC601

1PIN 4.99V

IC603

5PIN 5.2V 6PIN 3.4V

IC604

3PIN 1.92V 4PIN 3.43V

6PIN 1.9V 10PIN 3.43V 13PIN 1.9V 22PIN 3.43V 29PIN 3.43V 34PIN 1.9V 39PIN 3.43V 42PIN 1.9V 47PIN 3.43V 56PIN 3.43V 65PIN 3.44V 66PIN 1.9V 72PIN 3.44V 80PIN 1.9V 87PIN 3.4V 91PIN 1.9V 94PIN 3.4V

IC605

8PIN 3.4V

IC700

17PIN 11.8V 21PIN 29V 26PIN 29V 29PIN 29V 34PIN 29V

IC801

8PIN 11.6V 21PIN 3.27V 30PIN 3.1V 36PIN 3.26V 38PIN 1.55V 39PIN 3.26V

Page 65
