MANUEL DU PROPRIÉTAIRE

LAVE-LINGE

Avant de commencer l'installation, lire attentivement ces instructions.

Cela simplifiera l'installation et assurera que le produit soit installé correctement et en toute sécurité. Conserver ces instructions à proximité du produit après installation pour référence ultérieure.

FR FRANÇAIS

F4V7RWP**

F4V7VWP**

F4V7TWP**

www.lg.com

MFL71445959

Rev.00_0715119

TABLE DES MATIÈRES

Ce manuel peut contenir des images ou un contenu différent du modèle que vous avez acheté.

Ce manuel est sujet à révision par le fabricant.

CONSIGNES IMPORTANTES RELATIVES À LA SÉCURITÉ	.......3
LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION..........................	3
AVERTISSEMENT.............................................................................................	3
INSTALLATION...............................................................................	9
Pièces et spécifications.....................................................................................	9
Exigences du lieu d'installation........................................................................	11
Déballer les appareils......................................................................................	12
Mise à niveau de l'appareil..............................................................................	13
Raccordement du tuyau d'entrée d’eau...........................................................	14
Installation du tuyau de vidange......................................................................	16
UTILISATION.................................................................................	17
Aperçu du fonctionnement...............................................................................	17
Préparer la charge de lavage..........................................................................	17

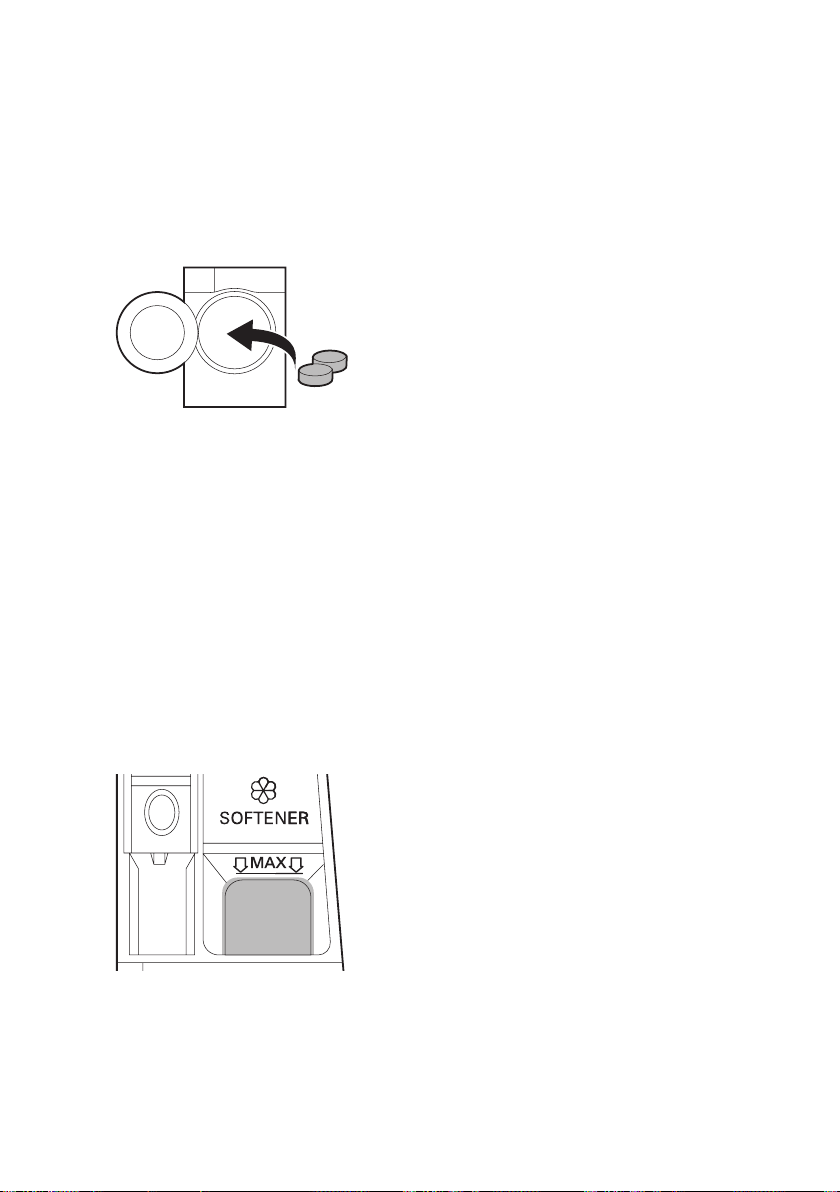

Ajouter de la lessive ou de l’adoucissant.........................................................	19

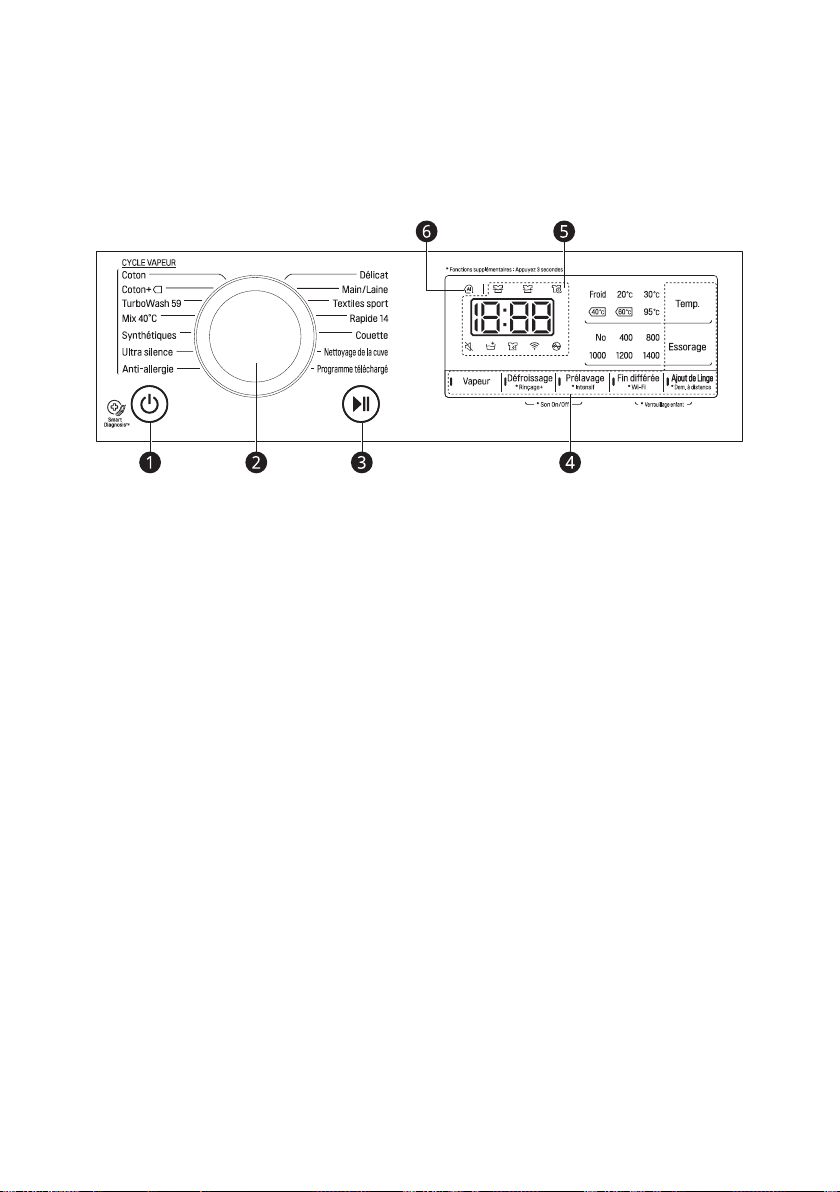

Panneau de commande...................................................................................	21
Tableau des programmes................................................................................	23
Options et fonctions complémentaires.............................................................	27
FONCTIONS SMART....................................................................	30

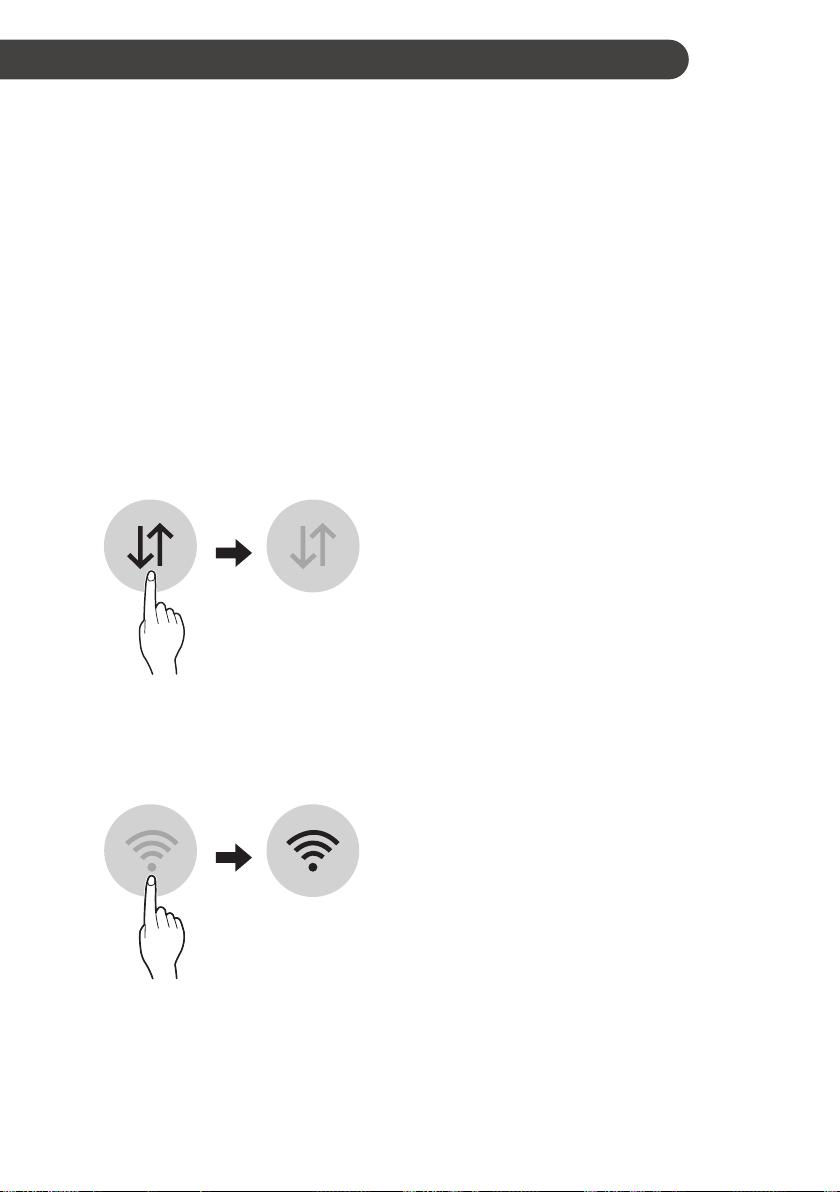

Utilisation de l'Application LG SmartThinQ......................................................	30

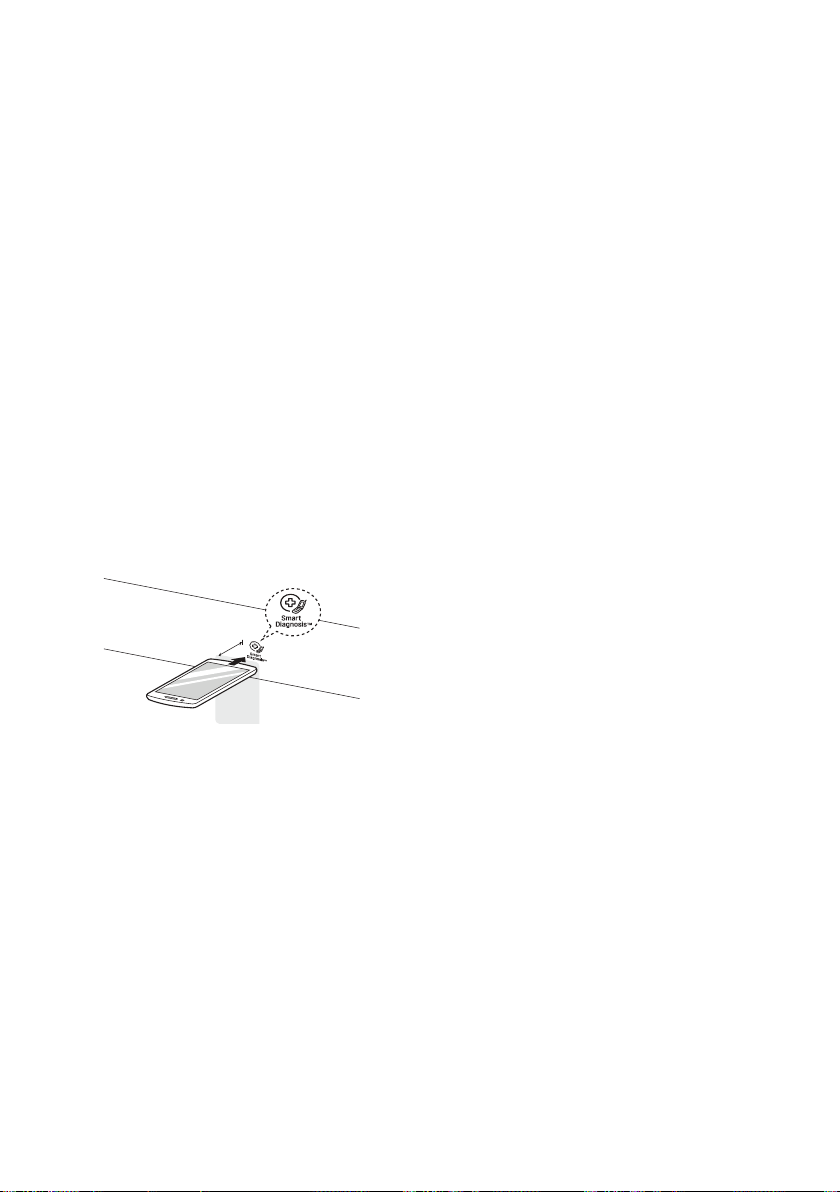

Utilisation de Smart Diagnosis.........................................................................	33
MAINTENANCE.............................................................................	34

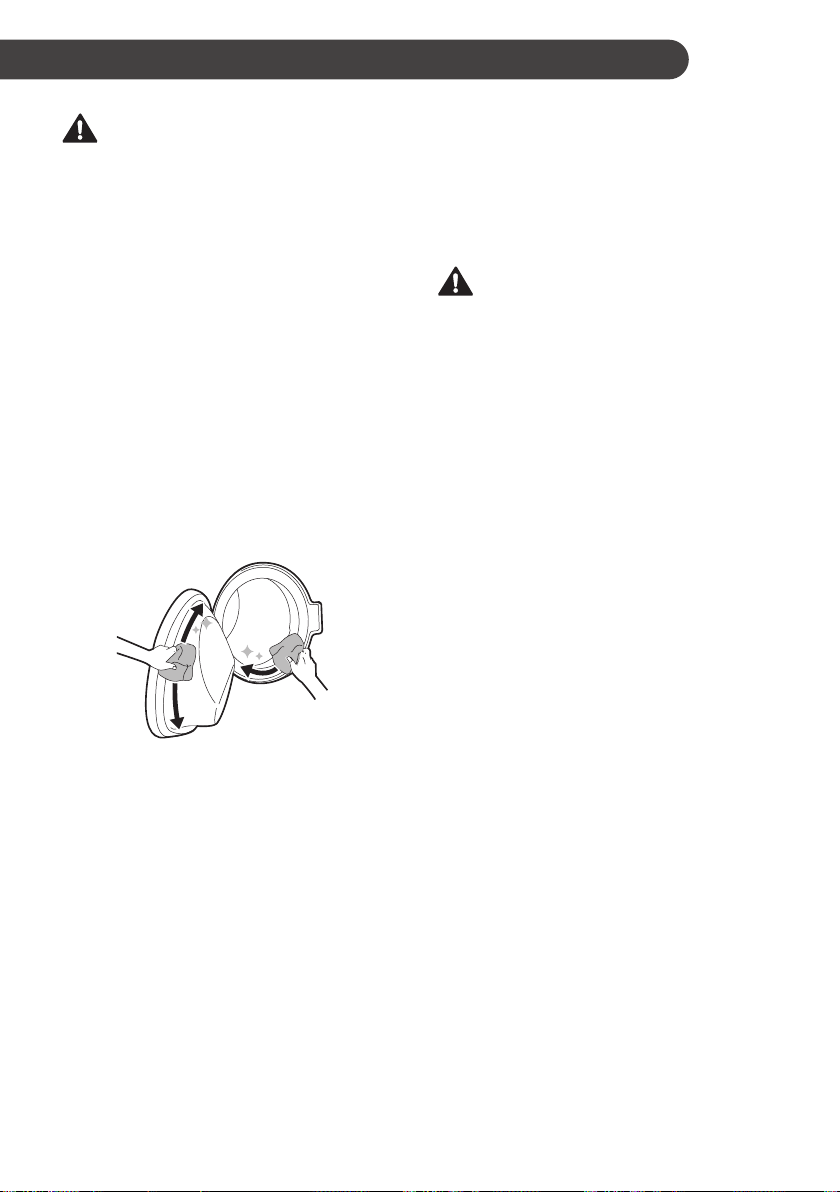

Nettoyage après chaque lavage......................................................................	34
Nettoyer l'appareil périodiquement..................................................................	34
DÉPANNAGE................................................................................	37
Avant d'appeler le service................................................................................	37

CONSIGNES IMPORTANTES RELATIVES À LA SÉCURITÉ

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION

Les consignes de sécurité suivantes sont destinées à éviter les risques ou dommages imprévus issus d'une utilisation dangereuse ou incorrecte de l'appareil.

Les consignes sont séparées en 'AVERTISSEMENT' et 'ATTENTION' comme décrit ci-dessous.

Messages de sécurité

Ce symbole s'affiche pour indiquer des problèmes et des utilisations qui peuvent présenter des risques. Lire

attentivement la partie qui comporte ce symbole et suivre les instructions afin d'éviter tout risque.

AVERTISSEMENT

Cela indique que tout manquement à suivre les instructions peut entraîner des blessures graves ou la mort.

ATTENTION

Cela indique que tout manquement à suivre les instructions peut entraîner des blessures légères ou endommager l'appareil.

AVERTISSEMENT

Pour réduire le risque d'explosion, d'incendie, de décès, de choc électrique, de blessure ou d'ébouillantage de personnes lors de l'utilisation de cet appareil, suivez les précautions de base, y compris les suivantes :

Sécurité technique

•• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou bien manquant d’expérience et de connaissances, s’ils sont surveillés ou ont reçu des instructions relatives à l’utilisation de l’appareil d’une manière sûre et s’ils comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance par l’utilisateur ne doivent pas être exécutés par des enfants sans surveillance.

•• Les enfants de moins de 3 ans doivent être tenus à l’écart, sauf s’ils sont surveillés en permanence.

•• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, ses agents de service ou des personnes qualifiées afin d’éviter tout danger.

•• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

•• Cet appareil est destiné à être utilisé uniquement à domicile et non dans des applications telles que :

−− Des cuisines de personnel dans des magasins, des bureaux et d’autres environnements de travail,

−−Des maisons de ferme,

−−Par des clients dans des hôtels, motels et autres environnements de type résidentiel,

−−Des environnements de type chambres d’hôtes,

−−Des zones à usage commun dans des immeubles ou dans des laveries

•• Utiliser un tuyau ou des ensembles de tuyaux neufs fournis avec l’appareil. La réutilisation d’anciens tuyaux peut provoquer une fuite d’eau et des dommages matériels consécutifs.

•• La pression d’eau doit être comprise entre 100 kPa et 1000 kPa.

•• La capacité maximale de certains cycles pour les vêtements secs à laver est:

F4V7RWP**	F4V7VWP**	F4V7TWP**
10,5 kg	9 kg	8 kg

Installation

•• Ne jamais faire fonctionner cet appareil s'il est endommagé, défectueux, partiellement démonté ou a des pièces manquantes ou cassées, y compris si le cordon ou la fiche est endommagée.

•• Cet appareil ne doit être transporté que par deux personnes ou plus tenant l'appareil en toute sécurité.

•• Ne pas installer l’appareil dans un endroit humide et poussiéreux. Ne pas installer ou ranger l’appareil dans une zone en plein air, ou toute autre zone soumise à des conditions telles que la lumière du soleil, le vent ou la pluie ou à des températures inférieures à zéro.

•• Serrer le tuyau de vidange pour éviter toute séparation.

•• Si le câble d'alimentation est endommagé ou si les trous de la prise sont lâches, ne pas utiliser le cordon d'alimentation et contacter un centre de service agréé.

•• Ne pas brancher plusieurs prises de courant, une rallonge de câble électrique ou un adaptateur avec cet appareil.

•• Cet appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte avec une charnière du côté opposé à celui de l'appareil, de sorte qu'une ouverture complète de la porte de l'appareil soit restreinte.

•• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en donnant un chemin de moindre résistance au courant électrique.

•• Cet appareil est équipé d'un cordon d'alimentation doté d'un conducteur de terre et d'une fiche de terre. La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.

•• Une mauvaise connexion du conducteur de terre peut entraîner un risque de choc électrique. Vérifier avec un électricien ou un personnel de service qualifié si vous avez des doutes quant à savoir si l'appareil est correctement mis à la terre.

•• Ne pas modifier la fiche d'alimentation fournie avec l'appareil. Si elle ne correspond pas à la prise, faire installer une prise adéquate par un

électricien qualifié.

Utilisation

•• Ne pas essayer de séparer les panneaux ou de démonter l'appareil.

•• Ne pas appliquer d'objets pointus sur le panneau de commande afin de faire fonctionner l'appareil.

•• Ne pas réparer ou remplacer une partie de l'appareil. Toutes les réparations et l'entretien doivent être effectués par un personnel qualifié, sauf recommandation spécifique dans le manuel du propriétaire. Utiliser uniquement des pièces autorisées par l'usine.

•• Ne pas mettre d'animaux vivants dans l'appareil, comme des animaux domestiques.

•• Garder la zone sous et autour de l'appareil exempte de matériaux combustibles tels que des peluches, du papier, des chiffons, des produits chimiques, etc.

•• Ne pas laisser l'appareil porte ouverte. Les enfants peuvent s'accrocher à la porte ou ramper à l'intérieur de l'appareil, causant des dommages ou des blessures.

•• Utiliser un tuyau ou des ensembles de tuyaux neufs fournis avec l'appareil. La réutilisation d'anciens tuyaux peut provoquer une fuite d'eau et des dommages matériels consécutifs.

•• Ne pas mettre, laver ou sécher des articles qui ont été nettoyés, lavés, trempés ou tachés de substances combustibles ou explosives (comme des cires, décapants pour cire, de l'huile, de la peinture, de l'essence, des dégraissants, des solvants de nettoyage à sec, du kérosène, du pétrole, des dissolvants, de la térébenthine, de l'huile végétale, de l'huile de cuisine, de l'acétone, de l'alcool, etc.). Toute utilisation incorrecte peut provoquer un incendie ou une explosion.

•• Ne jamais toucher l'appareil pendant qu'il fonctionne. Attendre que le tambour soit complètement arrêté.

•• En cas d'inondation, débrancher la fiche électrique et contacter le centre d'information client LG Electronics.

•• Ne pas trop pousser la porte lorsque la porte de l'appareil est ouverte.

•• Ne pas toucher la porte au cours d'un programme haute température.

•• Ne pas utiliser de gaz inflammables et de substances combustibles (benzène, essence, diluant, pétrole, alcool, etc.) près de l'appareil.

•• Si le tuyau de vidange ou d'arrivée est gelé en hiver, n'utiliser qu'après dégel.

•• Conserver toutes les lessives, les assouplissants et les agents de blanchiment hors de la portée des enfants.

•• Ne pas toucher la fiche d'alimentation ou les commandes de l'appareil avec des mains mouillées.

•• Ne pas plier excessivement le câble d'alimentation ou placer un objet lourd sur celui-ci.

•• Ne pas laver dans cette machine de tapis, nattes, chaussures ou couvertures pour animaux de compagnie, ou des articles autres que des vêtements ou des draps.

•• Cet appareil doit être utilisé uniquement à des fins domestiques et ne doit pas être utilisé dans des applications mobiles.

•• En cas de fuite de gaz (isobutane, propane, gaz naturel, etc.), ne pas toucher l'appareil ni la fiche d'alimentation et ventiler immédiatement la zone.

Maintenance

•• Brancher correctement le cordon d'alimentation dans la prise de courant après avoir enlevé complètement toute humidité et poussière.

•• Débrancher l'appareil de l'alimentation électrique avant de nettoyer l'appareil. Le réglage des commandes en position d'arrêt ou de veille ne déconnecte pas cet appareil de l'alimentation électrique.

•• Ne pas vaporiser d'eau à l'intérieur ou à l'extérieur de l'appareil pour le nettoyer.

•• Ne jamais débrancher l'appareil en tirant sur le câble d'alimentation. Toujours saisir fermement la prise électrique et la tirer tout droit pour la sortir de la prise de courant.

Élimination

•• Avant de mettre au rebut un appareil usagé, le débrancher. Couper le câble directement derrière l'appareil pour éviter toute mauvaise utilisation.

•• Éliminer tous les matériaux d'emballage (comme les sacs en plastique et le polystyrène) loin des enfants. Les matériaux d'emballage peuvent provoquer une suffocation.

•• Enlever la porte avant que cet appareil ne soit retiré du service ou éliminer afin d'éviter le danger que des enfants ou de petits animaux soient piégés à l'intérieur.

INSTALLATION

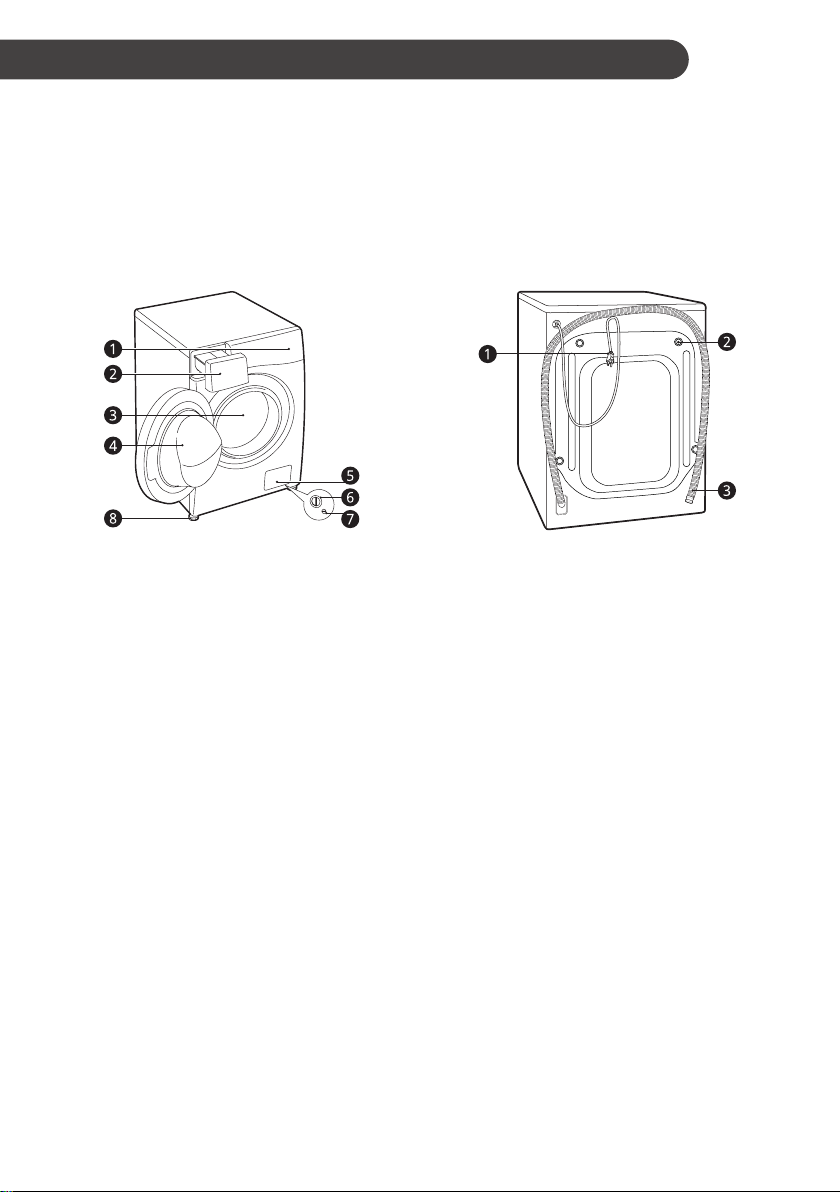

Pièces et spécifications

REMARQUE

•• L'aspect et les caractéristiques peuvent être modifiés sans préavis pour améliorer la qualité de l'appareil.

Vue avant

Vue arrière

APanneau de commande

BBac distributeur de lessive

CTambour

DPorte

ETrappe

FFiltre de pompe de vidange

GBouchon de vidange

HPieds réglables

AFiche d'alimentation

BBoulons de transport

CTuyau de vidange

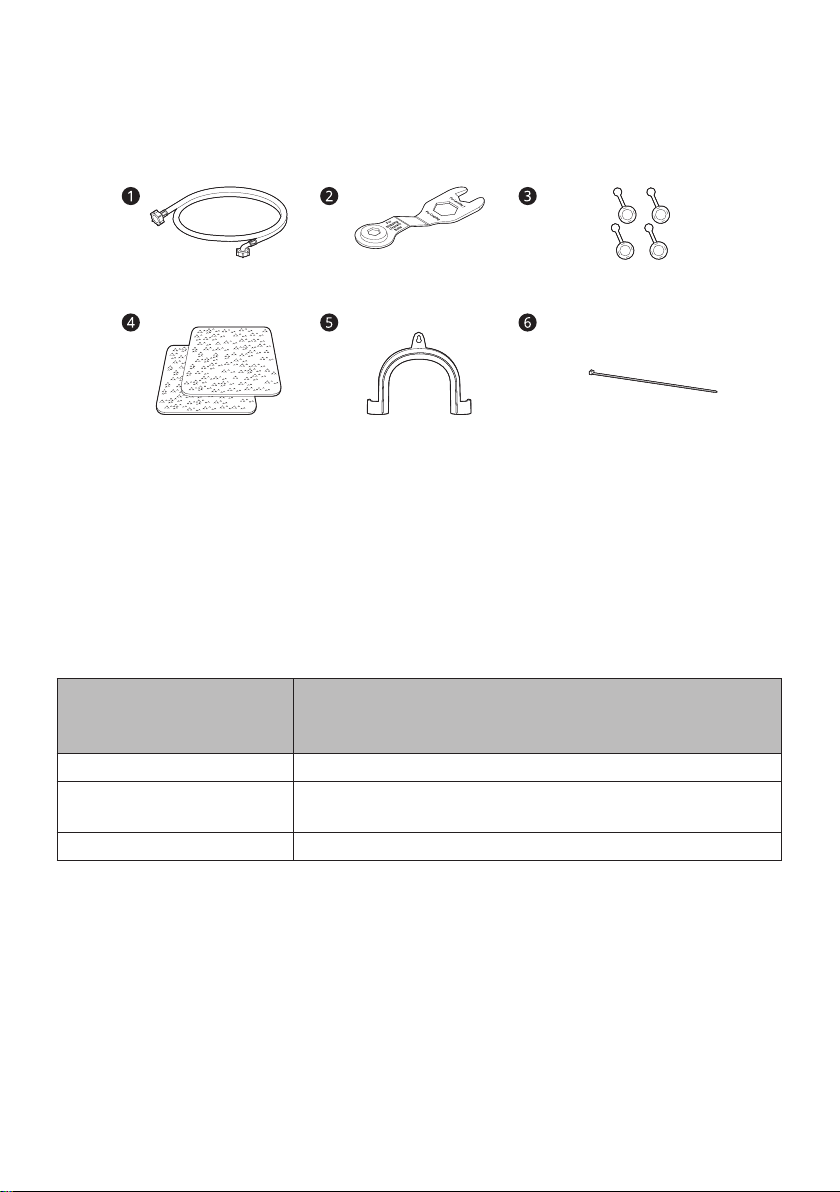

Accessoires

* Cette fonctionnalité peut varier en fonction du modèle acheté.

ATuyau d’entrée d’eau froide*

BClé

CCapuchons pour couvrir les trous des boulons de transport*

DPatins antidérapants*

ESupport coudé pour fixer le tuyau de vidange*

FLien d'attache*

Caractéristiques

	Modèle	F4V7RWP**
		F4V7VWP**
		F4V7TWP**
	Alimentation électrique	220 - 240 V~, 50 Hz

	Dimensions	600 mm X 560 mm X 850 mm
	(largeur x profondeur x hauteur)	600 mm X 560 mm X 850 mm
	(largeur x profondeur x hauteur)
	Poids du produit	70 kg

•• Aucune autre protection antirefoulement n'est nécessaire pour le raccordement à l'entrée d’eau.

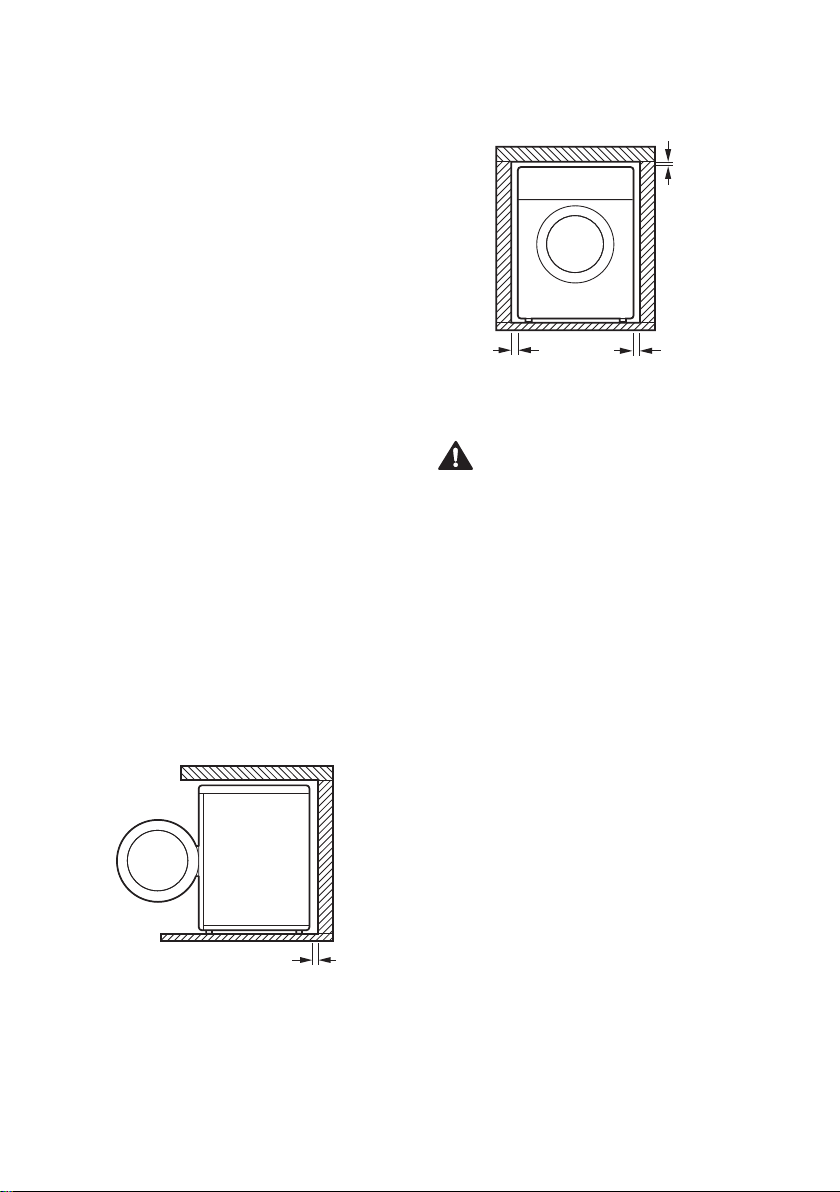

Exigences du lieu d'installation

Avant d’installer l'appareil, vérifier les informations suivantes pour vous assurer que l'appareil soit installé au bon endroit.

Emplacement d'installation

•• Installez l'appareil sur un sol plat et dur (Pente admissible sous l'appareil : 1°).

•• Ne jamais essayer de corriger les inégalités du sol avec des morceaux de bois, de carton ou des matériaux similaires sous l'appareil.

•• S'il est impossible d'éviter le positionnement de l'appareil à côté d'une cuisinière à gaz ou d'un poêle à charbon, une isolation (850 x 600 mm) recouverte d'une feuille d'aluminium sur le côté faisant face à la cuisinière ou au poêle doit être insérée entre les deux appareils.

•• Veuillez vous assurer que lorsque l'appareil est installé, il soit facilement accessible à un technicien en cas de panne.

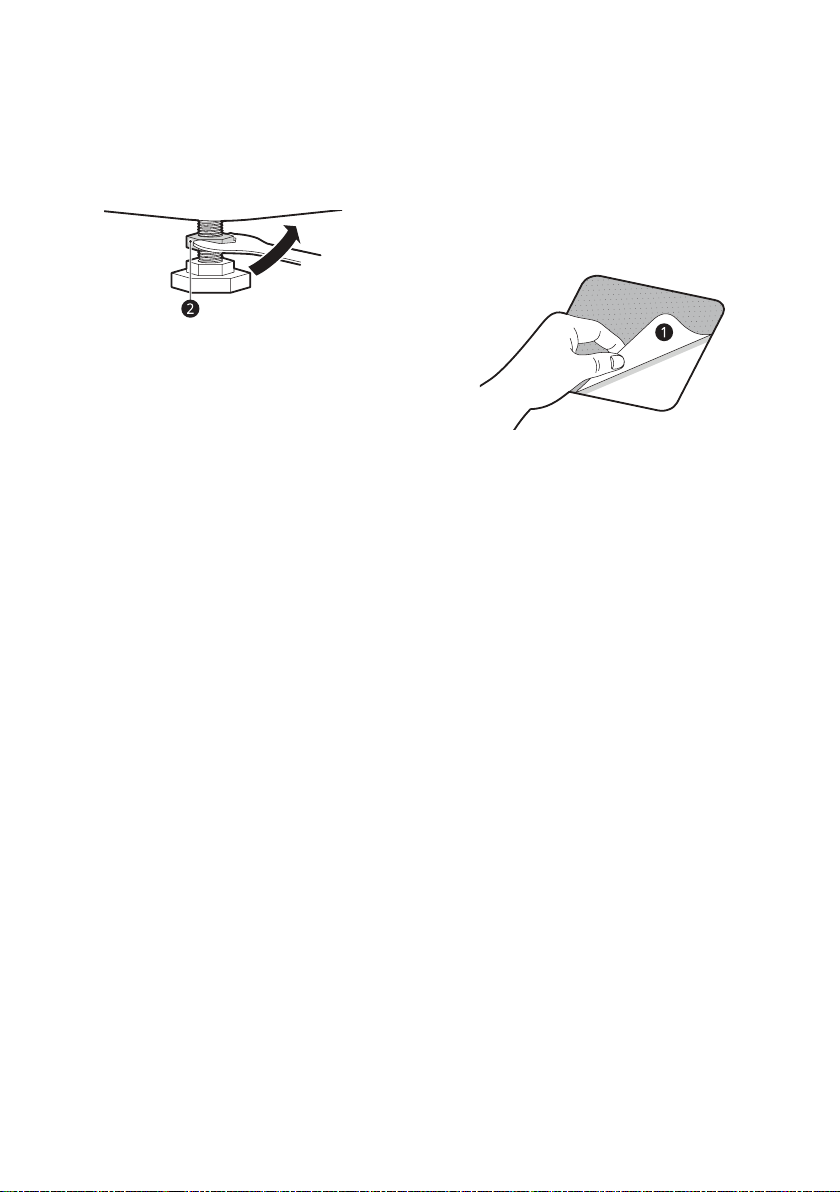

•• Une fois l'appareil installé, régler les quatre pieds à l'aide de la clé à boulon de transport fournie afin de s'assurer que l'appareil soit stable, et qu'un espace libre d'environ 5 mm soit laissé entre le dessus de l'appareil et le dessous de n'importe quel plan de travail.

•• Un dégagement supplémentaire devrait être à 100 mm du mur et 20 mm de l'arrière, de la droite et de la gauche.

5 mm

20 mm

AVERTISSEMENT

•• Cet appareil doit être utilisé uniquement à des fins domestiques et ne doit pas être utilisé dans des applications mobiles.

REMARQUE

•• Si l’appareil est installé sur une plate-forme surélevée, il doit être solidement fixé de manière à éliminer le risque de chute.

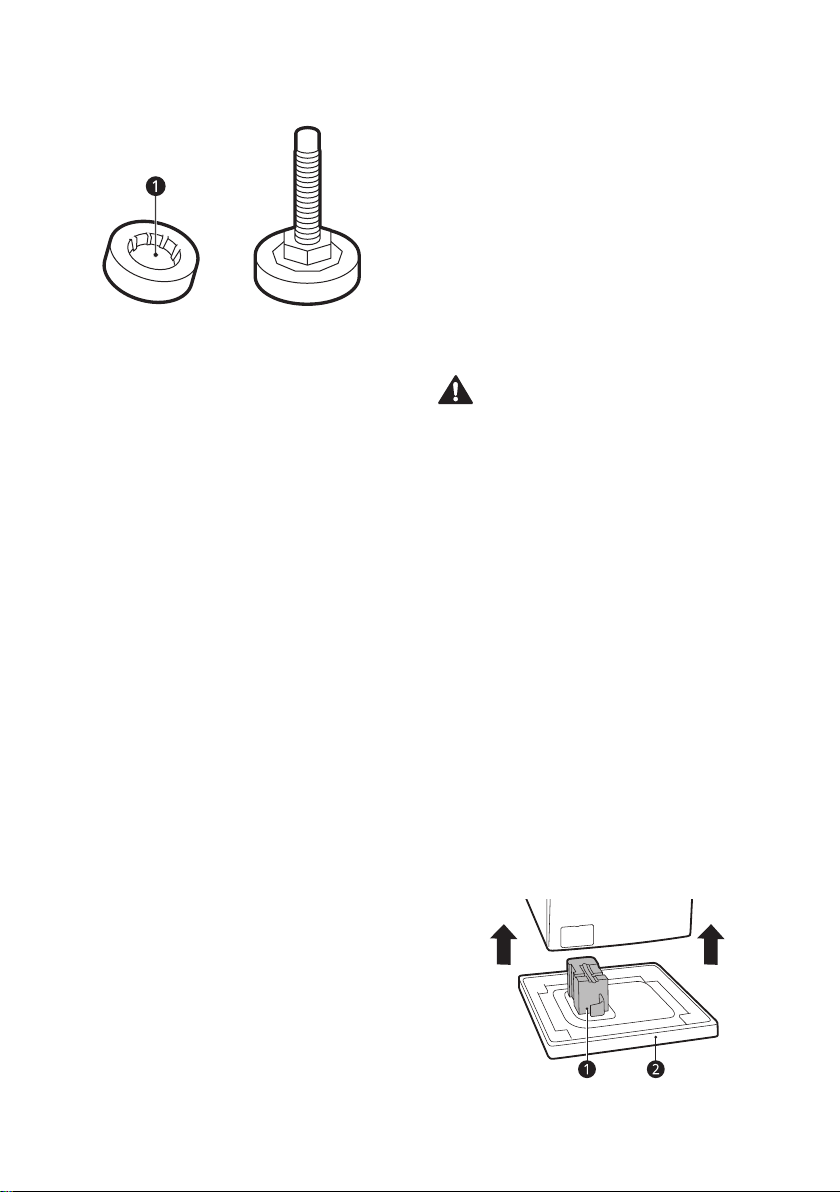

Planchers en bois (planchers suspendus)

Lors de l’installation de l’appareil sur un plancher en bois, utilisez des coupelles en caoutchouc afin d’éviter des vibrations et des déséquilibres excessifs.

•• Pour éviter des vibrations, nous vous recommandons de placer des coupelles en caoutchouc A d'au moins 15 mm d'épaisseur sous chaque pied de l'appareil, fixées à au moins deux poutres de plancher avec des vis.

100 mm

•• Si possible, installer l'appareil dans l'un des angles de la pièce, où le sol est plus stable.

•• Monter les coupelles en caoutchouc pour réduire les vibrations.

REMARQUE

•• Vous pouvez acheter des coupelles en caoutchouc (pièce n° 4620ER4002B) auprès du centre de service LG Electronics.

Ventilation

•• S'assurer que la circulation d'air autour de l'appareil ne soit pas entravée par des tapis, carpettes, etc.

Température ambiante

•• Ne pas installer l'appareil dans des pièces qui puissent atteindre une température négative. Des tuyaux gelés peuvent éclater sous la pression. La fiabilité de l'unité de commande électronique peut être altérée à des températures inférieures au point de congélation.

•• Si l'appareil est livré en hiver et que la température est négative, placer l'appareil à température ambiante pendant quelques heures avant de le mettre en service.

Raccordement électrique

•• Ne pas utiliser de rallonge ni de double adaptateur.

•• Toujours débrancher l'appareil et couper l'entrée en eau après utilisation.

•• Raccorder l'appareil à une prise de terre conformément à la réglementation sur le câblage électrique en vigueur.

•• L'appareil doit être positionné de sorte que la prise soit facilement accessible.

•• Les réparations sur l'appareil ne doivent être effectuées que par le personnel qualifié. Les réparations effectuées par des personnes inexpérimentées peuvent provoquer des blessures ou de graves dysfonctionnements. Contacter votre centre de service LG Electronics.

•• La prise secteur doit être à moins de 1 mètre de part et d'autre de l'emplacement de l'appareil.

AVERTISSEMENT

•• La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.

Déballer les appareils

Soulever l'appareil de sa base en mousse

* Cette fonctionnalité varie en fonction du modèle acheté.

1	Après avoir retiré le matériau en carton et
	d'expédition, soulever l'appareil de sa base en
	mousse. S'assurer que le support de cuve A*
	se détache avec la base et ne soit pas collé au
	fond de l'appareil.
2	Si vous devez poser l'appareil pour retirer la

base en carton B, toujours protéger le côté de l'appareil et le poser délicatement sur le côté.

Ne pas mettre l'appareil sur l'avant ou l'arrière.

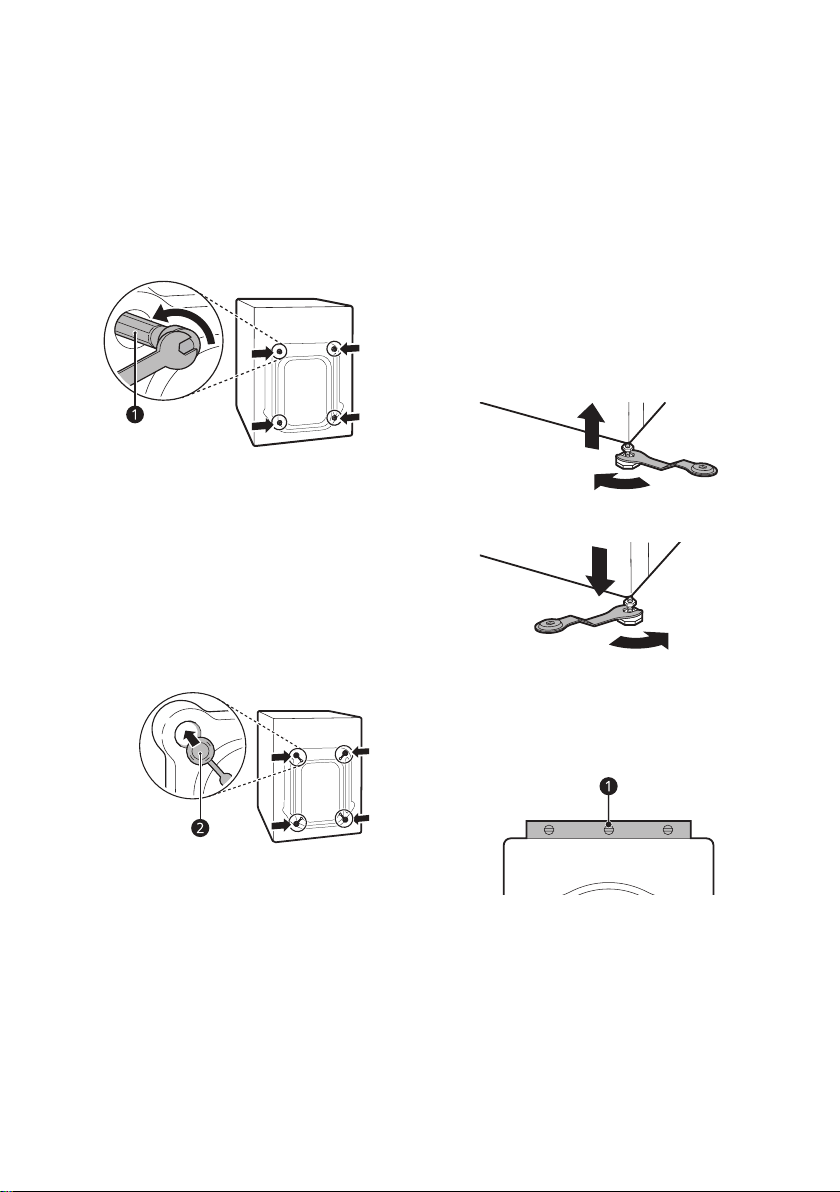

Retirer les boulons d’assemblage

1 Commencer par les deux boulons de transport du bas A et utiliser la clé (incluse) pour desserrer complètement les boulons de transport en les tournant dans le sens inverse des aiguilles d'une montre.



2	Retirer les assemblages de boulons en les
	agitant légèrement en les tirant.
3	Installer les capuchons des trous.

•• Installer les capuchons de trous B b inclus dans l'ensemble d'accessoires ou fixés à l'arrière.

Réglage et mise à niveau des pieds

Lors de l'installation de l'appareil, celui-ci doit être aligné et parfaitement de niveau. Si l'appareil n'est pas aligné ni de niveau, il risque d'être endommagé ou de ne pas fonctionner correctement.

1 Tournez les pieds réglables comme requis si le sol est inégal.

•• N'insérez pas de morceaux de bois, etc., sous les pieds.

•• Assurez-vous que les quatre pieds soient stables et reposent sur le sol.

2 Vérifiez si l'appareil est parfaitement de niveau

à l’aide d’un niveau à bulle A.

Mise à niveau de l'appareil

Vérifier la mise à niveau

Si l'on appuie sur les bords de la plaque supérieure en diagonale, l'appareil ne doit pas monter et descendre du tout (vérifier les deux sens). Si l'appareil bascule lorsqu'on pousse la plaque supérieure de l’appareil en diagonale, ajuster de nouveau les pieds.

+ 31 hidden pages
