KULLANICI EL KİTABI
ÇAMAŞIR
MAKİNESİ
Kurulumdan önce talimatları dikkatli bir şekilde
okuyun. Okumanız kurulumu kolaylaştıracak ve ürünün
doğru ve güvenli şekilde kurulmasını sağlayacaktır.
İleride başvurmak üzere bu talimatları kurulumdan
sonra ürünün yanında bulundurun.
TR TURKISH
F4J5QN(P)(0~9)W/S F4J5TN(P)(0~9)W/S F4J5VN(P)(0~9)W/S F2J6QN(P)(0~9)W/S
F4J6QN(P)(0~9)W/S F4J6TN(P)(0~9)W/S F4J6VN(P)(0~9)W/S F2J6TN(P)(0~9)W/S
F2J5QN(P)(0~9)W/S F2J5TN(P)(0~9)W/S F2J5VN(P)(0~9)W/S F2J6VN(P)(0~9)W/S
MFL69655837
Rev.02_062719
www.lg.com
Telif Hakkı © 2017-2019 LG Electronics. Tüm hakları saklıdır
İÇİNDEKİLER
Bu kılavuzda satın aldığınız
modelden farklı görüntüler veya
içerik bulunabilir.
Bu el kitabında üretici tarafından
değişiklik yapılabilir.
GÜVENLİK TALİMATLARI ...................... 4
Önemli Güvenlik Talimatları .................................... 4
Güvenlik bilgileri (Türkiye'de kullanım için) 7
Eski cihazınızın atılması ......................................... 8
Faydalı Bilgiler (Türkiye'de kullanım için) 8
KURULUM................................................. 9
Parçalar .................................................................. 9
Aksesuarlar ............................................................. 9
Özellikler ............................................................... 10
Kurulum Yeri Gereklilikleri ..................................... 11
Paketi Açma Ve Nakliye Cıvatalarını Çıkarma......12
Kaymaz Tabanların Kullanılması (İsteğe Bağlı).....13
Ahşap Zeminler (Asma Zeminler) ......................... 14
Cihazın Seviyelendirilmesi .................................... 15
Su Besleme Hortumunun Bağlanması ................. 15
Tahliye Hortumunun Kurulması ............................ 18
KULLANIM .............................................. 19
Çamaşır Makinesinin Kullanılması ....................... 19
Çamaşırların Gruplandırılması ............................. 20
Temizlik Ürünleri Ekleme ...................................... 21
Kontrol Paneli ....................................................... 23
Program Tablosu .................................................. 24
Seçenek Programı ................................................ 30
SMART ÖZELLİKLERİ .......................... 33
SmartThinQ Uygulamasını Kullanma ................... 33
Smart Diagnosis™ Kullanma ................................ 34
BAKIM ..................................................... 35
Çamaşır Makinenizin Temizlenmesi ..................... 35

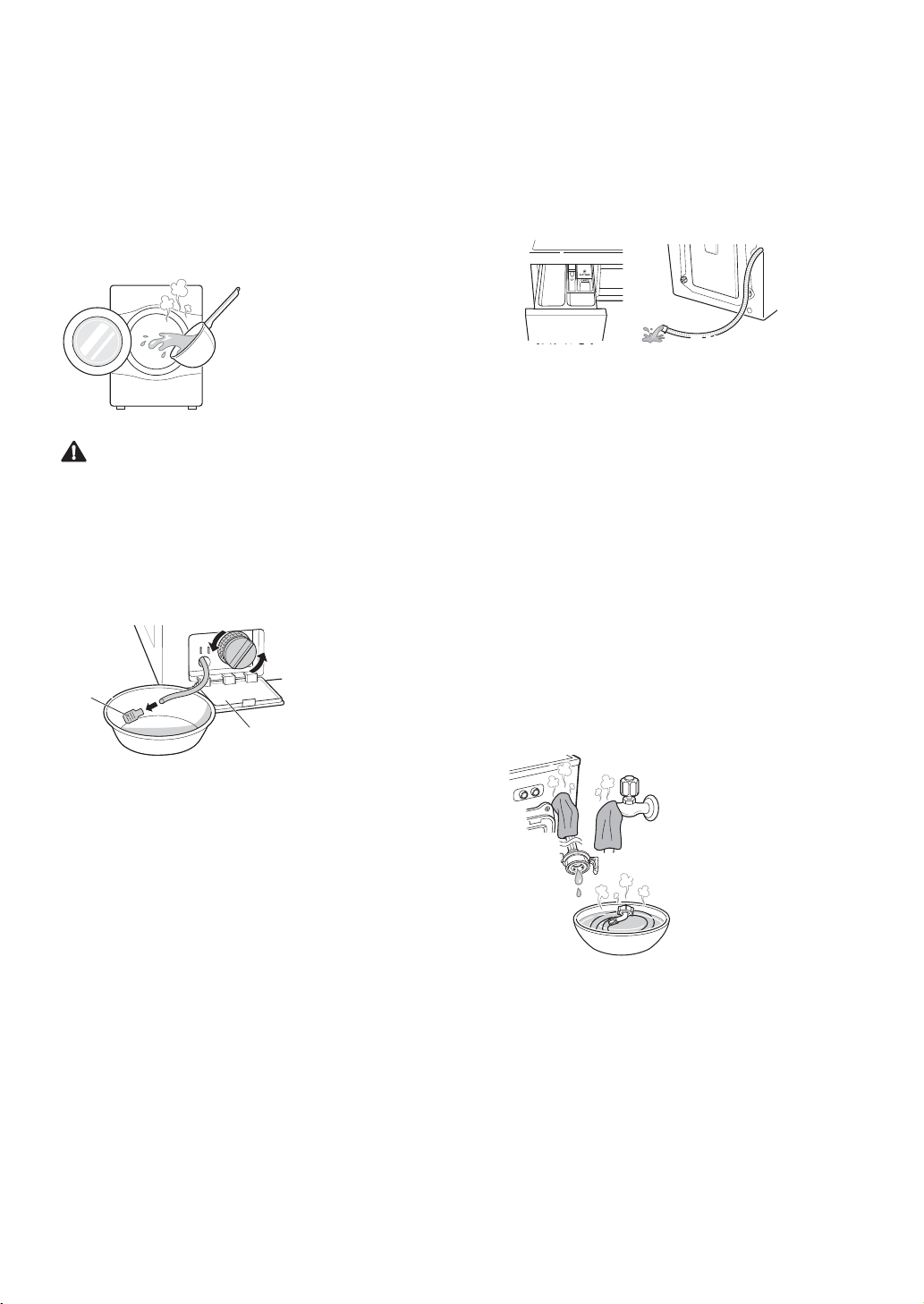

Su Giriş Filtresinin Temizlenmesi .......................... 36
Tahliye Pompası Filtresinin Temizlenmesi 36
Deterjan Bölmesinin Temizlenmesi ....................... 37
Kazan Temizleme ( ) (İsteğe Bağlı) ................... 38
Kış Aylarında Donmaya Karşı Dikkat ....................39
SORUN GİDERME ................................. 41
Sorunları Tanılama ............................................... 41
Hata Mesajları ...................................................... 45
YETKILI SERVISLER ............................ 47
GARANTİ ................................................ 55
ÇALIŞTIRMA BİLGİLERİ ...................... 57
GÜVENLİK TALİMATLARI
Aşağıdaki güvenlik kılavuzları ile görünmeyen tehlikeleri veya ürünün
güvenli olmayan veya yanlış kullanımından kaynaklanan hasarların önlemesi
amaçlanmıştır.
Aşağıda tanımlandığı gibi kılavuzlar "UYARI" ve "DİKKAT" olarak ayrılmıştır.
Bu sembol tehlikeye neden olabilecek sorunları ve kullanımları belirtmek
için gösterilir. Bu sembolün bulunduğu kısmı dikkatli bir şekilde okuyun
ve tehlikeden kaçınmak için talimatları uygulayın.
UYARI
Bu sembol talimatların uygulanmamasının ciddi yaralanma veya ölüme
neden olabileceğini gösterir.
DİKKAT
Bu sembol talimatların uygulanmamasının yaralanmaya veya ürüne hasar
gelmesine neden olabileceğini gösterir.
TR
Önemli Güvenlik Talimatları
UYARI
Ürün kullanılırken patlama, yangın, ölüm, elektrik çarpması, yaralanma
veya yanma riskini azaltmak için aşağıdakiler de dahil olmak üzere temel
önlemleri uygulayın:
Teknik Güvenlik
• Bu cihaz 8 yaşından büyük çocuklar tarafından gözetimde bulunulursa veya
cihazın güvenli şekilde nasıl kullanılacağına ilişkin talimatları almış ve meydana
gelen tehlikeleri anlamışlar ise sınırlı fiziksel, algısal veya zihinsel becerileri
olan kişiler ve deneyim ve/veya bilgi eksikliği olan kişiler tarafından kullanılabilir.
Çocuklar cihaz ile oynamamalıdır. Temizleme ve bakım gözetim altında
tutulmadan çocuklar tarafından yapılmamalıdır.
• Sürekli olarak gözetim altında tutulmayan 3 yaşından küçük çocuklar uzak
tutulmalıdır.
• Elektrik kablosu hasarlıysa, tehlikeyi önlemek için üretici, servis temsilcisi veya
yetkili kişiler tarafından değiştirilmelidir.
• Havalandırma açıklıkları halı ile kapanmamalıdır.
• Bu cihazın sadece evde kullanılması amaçlanmıştır ve şunlar gibi uygulamalara
yönelik değildir:
− Mağazalar, ofisler ve diğer çalışma ortamlarındaki personel mutfağı alanı;
− Çiftlik evleri;
− Otel, motel ve diğer yerleşim türü ortamlarındaki müşteriler tarafından;
− Pansiyon türü ortamlar;
− Apartman binası veya çamaşırhane gibi ortak kullanım alanları
4
• Cihaz ile sağlanan yeni hortum veya hortum setini kullanın. Eski hortumların
tekrar kullanılması su sızıntısına ve sonradan mal hasarına neden olabilir.
• Su girişi basıncı 100 ve 1000 kPa arasında olmalıdır.
• Yıkanacak kuru çamaşırlar için bazı döngülerde maksimum kapasite dır:
TR
F*J5QN(P)(0~9)*
F*J6QN(P)(0~9)*
F*J5TN(P)(0~9)*
F*J6TN(P)(0~9)*
F*J5VN(P)(0~9)*
F*J6VN(P)(0~9)*
7 kg 8 kg 9 kg
Kurulum
• Hasar görmüşse, bozulmuşsa, kısmen parçaları ayrılmışsa veya hasarlı kablo
veya priz de dahil olmak üzere eksik ya da kırık parçaları varsa, cihazı asla
çalıştırmayın.
• Bu cihaz yalnızca cihazı güvenli şekilde tutan iki veya daha fazla kişi ile
taşınmalıdır.
• Cihazı nemli ve tozlu bir yerde kurmayın. Cihazı herhangi bir dış alanda veya
doğrudan güneş ışığı, rüzgar veya yağmur ve dondurucu düzeyin altındaki
sıcaklıklar gibi hava koşullarına maruz kalan herhangi bir alanda kurmayın veya
saklamayın.
• Ayrılmayı önlemek için tahliye hortumunu sıkın.
• Güç kablosu hasarlıysa veya soket çıkışının deliği gevşekse, güç kablosunu
kullanmayın ve yetkili bir servis merkezi ile iletişim kurun.
• Bu cihazı çoklu prizlere, uzatma kablolarına veya adaptörlere takmayın.
• Bu cihaz kilitlenebilir kapının, kayar kapının arkasına veya menteşeli kapı cihazın
karşısında kalacak şekilde kurulmamalıdır, aksi halde cihazın kapısının tam
açılması kısıtlanır.
• Bu cihaz topraklanmalıdır. Kullanım hatası veya bozulma durumunda, topraklama
elektrik akımı için en az dirençli yol sağlayarak elektrik çarpmasını azaltacaktır.
• Cihaz topraklama teli ve topraklı güç prizi bulunan güç kablosu ile donatılmıştır.
Güç prizi yerel kanun ve düzenlemelere uygun olarak kurulmuş ve topraklanmış
uygun soket çıkışına takılmalıdır.
• Ekipman topraklama iletkeninin düzgün şekilde bağlanmaması elektrik çarpmasına
neden olabilir. Cihazın doğru şekilde topraklandığından emin değilseniz yetkili bir
elektrikçiyle veya servis personeliyle kontrol edin.
• Cihazla sağlanan güç prizini değiştirmeyin. Çıkışa uymazsa, yetkili bir elektrikçi
tarafından uygun çıkış kurulmasını sağlayın.
5
Kullanım
• Cihazın üzerindeki panelleri veya cihazın kendisini sökmeye çalışmayın. Cihazı
kullanmak için kontrol paneline ucu keskin nesnelerle müdahale etmeyin.
• Cihazın herhangi bir parçasını onarmayın veya değiştirmeyin. Tüm onarımlar ve
servis uygulamaları, bu Kullanıcı Kılavuzu tarafından özel olarak önerilmedikçe,
yetkili bir servis personeli tarafından gerçekleştirilmelidir. Yalnızca yetkili fabrika
parçalarını kullanın.
• Evcil hayvanlar gibi hayvanları cihazın içine koymayın.
• Cihazın altında ve etrafındaki alanı keten, kağıt, bez parçası, kimyasal gibi
yanabilir malzemelerden uzak tutun.
• Cihazın kapağını açık bırakmayın. Çocukların kapağa asılması veya içini sallaması
hasara veya yaralanmaya neden olabilir.
• Cihaz ile sağlanan yeni hortum veya hortum setini kullanın. Eski hortumların tekrar
kullanılması su sızıntısına ve sonradan mal hasarına neden olabilir.
• Yanıcı veya patlayıcı maddelerle (balmumu, balmumu çıkarıcı, yağ, boya, benzin,
yağ çözücü, kuru temizleme çözücüsü, gaz yağı, petrol, leke çıkarıcı, terebentin,
bitkisel yağ, yemeklik yağ, aseton, alkol, vb.) temizlenmiş, yıkanmış, kirlenmiş veya
bu maddelere daldırılmış yıkanmış veya kuru maddeleri koymayın. Yanlış kullanım
yangına veya patlamaya neden olabilir.
• Çalışırken asla içine doğru uzanmayın. Tambur tamamen durana kadar bekleyin.
• Taşma durumunda güç prizinin bağlantısını kesin ve LG Electronics müşteri bilgi
merkezi ile iletişime geçin.
• Cihazın kapağı açıksa kapağı çok fazla aşağı çekmeyin.
• Yüksek sıcaklık programı sırasında kapıya dokunmayın.
• Cihazın yanında yanıcı gaz veya patlayıcı madde (benzen, yakıt, tiner, petrol alkol
gibi) kullanmayın.
• Tahliye hortumu veya giriş hortumu kışın donmuşsa, yalnızca çözüldükten sonra
kullanın.
• Tüm çamaşır deterjanlarını, yumuşatıcıları ve beyazlatıcıları çocuklardan uzak
tutun.
• Güç prizine veya cihaz kontrollerine elleriniz ıslakken dokunmayın.
• Güç kablosunu aşırı şekilde katlamayın veya üzerine ağır bir nesne koymayın.
• Halıları, paspasları, ayakkabıları veya evcil hayvan battaniyelerini veya giysi ya da
çarşaf dışındaki diğer çamaşırları bu makinede yıkamayın.
• Bu cihaz yalnızca ev içi kullanım amacıyla kullanılabilir ve mobil uygulamalarda
kullanılmamalıdır.
• Bir gaz sızıntısı varsa (izobutan, propan, doğal gaz, vs.), cihaza veya güç prizine
dokunmayın ve alanı derhal havalandırın.
TR
6
Bakım
• Herhangi bir nemi veya tozu tamamen giderdikten sonra güç prizini soket çıkışına
sağlam şekilde takın.
• Cihazı temizlemeden önce güç bağlantısını kesin. Cihaz kumandasını KAPALI
veya bekleme konumuna getirmek, cihazın güç bağlantısını kesmez.
• Temizlemek için cihazın içine veya dışına su sıkmayın.
• Cihazı, güç kablosundan çekerek asla fişten çıkarmayın. Güç prizini daima sıkıca
kavrayın ve soket çıkışından düz olarak dışarı çekin.
İmha
• Eski cihazı çıkarmadan önce prizden çekin. Yanlış kullanımı önlemek için
arkasındaki kabloyu doğrudan kesin.
• Tüm ambalaj malzemelerini (plastik poşetler ve strafor gibi) çocuklardan uzakta
çıkarın. Ambalaj malzemeleri boğulmaya neden olabilir.
• Çocukların veya küçük hayvanların içeride sıkışması tehlikesinden kaçınmak için
bu cihazı imha etmeden veya elden çıkarmadan önce kapağı çıkarın.
TR
Güvenlik bilgileri (Türkiye'de kullanım için)
Kullanım Sırasında insan Ve Çevre Saşlışı Açısından Tehlikeli Veya Dikkat Edilmesi Gereken Noktalar ile ilgili Uyarılar:
UYARI
Uyarı Bu uyarı simgesi tehlike anlamına gelir. Bedensel olarak yaralanabileceğiniz
bir durumdasınız. Herhangi bir cihaz üzerinde çalışmadan önce elektrik devresinde bulunan tehlikelerin farkında olun ve kazaları önlemek için yapılması gereken
standart uygulamaları gerçekleştirin.
Kurulum Uyarısı
• Uyarı Sistemi güç kaynağına bağlamadan önce kurulum talimatlarını okuyun.
Uzman Personel Uyarısı
• Yalnızca eğitimli ve uzman personel bu cihazı kurmalı ve yerini değiştirmelidir.
Ürün İmha Uyarısı
• Bu ürünün nihai imhası tüm ulusal yasalara ve düzenlemelere göre
gerçekleştirilmedir.
7
Şimşek Etkinliği Uyarısı
• Şimşek etkinliği sırasında sistem üzerinde çalışmayın ya da kabloları takıp
çıkarmayın.
Kullanım Hatalarına İlişkin Bilgiler:
• Cihazın tüm bağlantıları dikkatli yapılmalıdır.
• Cihaz darbelere maruz bırakılmamalıdır.
• Cihaz kullanımı için kullanma talimatı okunmalı ve uygulanmalıdır.
• Cihaz kullanılırken herhangi bir sıvıyla temas ettirilmemelidir.
• Uygun kullanım koşullarında kullanılmayan ürünlerde hasar meydana gelebilir.
Faydalı Bilgiler (Türkiye'de kullanım için)
Kullanım süresi 10 yıldır. (Ürünün fonksiyonlarını yerine getirebilmesi için gerekli
yedek parça temin süresi).
Taşıma ve Nakliye Sırasında Uyulması Gereken Kurallar:
• Araca indirme-bindirme ve taşıma sırasında maksimum dikkat gösterilmelidir.
• Araca yükleme sırasında ambalajın tamamen kapalı olduğundan ve hasar
görmemiş olduğundan emin olunuz.
• Nakliye sırasında Uluslararası Nakliyeciler Birliği tarafından açıklanan
yönetmeliklere tamamen uyulmalıdır.
• Nakliye sırasında ortam sıcaklığı -10 ° / +80 ° arasında bulunmalıdır.
• Üstüste 10 koliden fazla istiflemeyiniz.
TR
Eski cihazınızın atılması
• Tüm elektrikli ve elektronik atıklar, devlet ya da yerel yetkililer
tarafından belirlenen toplama merkezlerinde ayrı olarak imha
edilmelidir. Atık eletrikli ve elektronik aletler belediyeler tarafından
kurulan toplama noktalarına teslim edilmeli veya aldığınız yeni ürünü
satıcınız adresinize teslim ederken, satıcınızdan atık elektrikli ve
elektronik aletinizi teslim almasını istemelisiniz.
• Atık ürünün doğru imhası çevre ve insan sağlığı üzerindeki potansiyel
olumsuz sonuçların engellenmesine yardımcı olacaktır.
• Eski ürününüzün imhası hakkında daha fazla bilgi için lütfen
belediyeniz ya da ürünü aldığını mağaza ile iletişime geçiniz.
• AEEE Yönetmeliğine Uygundur.
• Bu işareti içeren ürünler tehlikeli madde içerebilir. Ürünler içerisindeki
tehlikeli maddeler çevre kirlenmesine veya yaralanma/ölüme sebebiyet
verebilir. (www.lg.com/global/recycling)
8
KURULUM
Parçalar
1
Nakliye cıvataları
2
Elektrik fişi
3
Çekmece
4
Kontrol paneli
5
Tambur
6
Kapak
7
Tahliye hortumu
8
Tahliye fişi
9
Tahliye pompası filtresi
10
Kapatma kapağı
(Konumu ürüne bağlı
olarak değişebilir)
TR
Aksesuarlar
Soğuk su girişi hortumu
(1 Adet) (Seçenek:
Sıcak (1 Adet))
Tahliye hortumunu
sabitlemek için hortum
desteği (İsteğe bağlı)
Anahtar Nakliye cıvata deliklerini
Bağlama şeridi (İsteğe
bağlı)
11
kapatmak için tıpa
(İsteğe bağlı)
Ayarlanabilir ayaklar
Kaymaz taban (2 Adet)
(İsteğe bağlı)
9
Özellikler
TR
Model
Yıkama Kapasitesi 7 kg 8 kg 9 kg
F*J5QN(P)(0~9)*
F*J6QN(P)(0~9)*
F*J5TN(P)(0~9)*
F*J6TN(P)(0~9)*
F*J5VN(P)(0~9)*
F*J6VN(P)(0~9)*
Güç Kaynağı 220 - 240 V~, 50 Hz
Boyut 600 mm (G) x 560 mm (D) x 850 mm (Y)
Ürün Ağırlığı 62 kg
İzin Verilen Su basıncı 0,1 - 1,0 MPa (1,0 - 10,0 kgf / cm²)
• Ürün kalitesini arttırmak için görünüm ve özellikler bildirim yapılmaksızın
değiştirilebilir.
• Su beslemesine bağlantı için başka geri akış korumasına gerek yoktur.
10
TR
2 cm
0.5 cm
2 cm10 cm
Kurulum Yeri Gereklilikleri
Konum
Level floor : Cihazın tamamının
altındaki izin verilebilen eğim 1°tir.
Güç çıkışı : Cihazın bir yanında en
fazla 1 metre mesafede bulunmalıdır.
• Birden fazla cihaz kullanarak prize
aşırı yüklenmeyin.
Ek Açıklık : Duvar için, 10 cm: arka / 2
cm: sağ ve sol yanlar
• Çamaşır malzemelerini hiç bir zaman
cihazın üzerine koymayın veya
saklamayın. Bu ürünler cilasına ya da
kontrol düğmelerine zarar verebilir.
UYARI
• Priz yerel kanun ve düzenlemelere
uygun olarak doğru şekilde kurulmuş
ve topraklanmış uygun çıkışa
takılmalıdır.
Yerleştirme
• Cihazın zemini düzgün değilse, asla
tahta parçası, mukavva veya benzer
malzemelerle düzeltmeye çalışmayın.
• Cihazın etrafındaki hava dolaşımının
halı, kilim gibi nesnelerle
engellenmediğinden emin olun.
• Cihazı düz, sert bir zemine kurun.
• Cihazı gaz ocağı veya kömürlü soba
yanına kurmak zorundaysanız, iki
cihaz arasını ocak veya fırın tarafını
alüminyum folyo ile (85x60 cm) yalıtın.
• Donma derecelerinin meydana
gelebileceği odalara cihazı kurmayın.
Donmuş hortumlar basınç altında
yanabilir. Donma noktasının altındaki
sıcaklıklarda elektronik kontrol
ünitesinin güvenilirliği bozulabilir.
• Cihaz kurulurken bozulma durumunda
teknisyenin kolayca erişebileceği yere
kurulduğundan emin olun.
• Cihaz kurulduğunda, cihazın sabit
durması cihazın üstü ve tezgah altı
arasında yaklaşık 5 mm açıklık olması
için sağlanan nakliye cıvatalarını
kullanarak dört ayağı ayarlayın.
• Cihaz kış aylarında teslim edildiyse
ve sıcaklıklar donma derecesinin
altındaysa, cihazı çalıştırmadan önce
bir kaç saat oda sıcaklığında bekletin.
UYARI
• Ekipman deniz kıyısı kullanımı
veya karavan, hava taşıtı gibi mobil
kurulumlar için tasarlanmamıştır.
11
TR
Elektrik Kablosu
• Uzatma kablosu veya çift adaptör
kablosu kullanmayın.
• Kullandıktan sonra cihazın prizini
çekin ve su takviyesini kapatın.
• Cihazı mevcut kablolama
düzenlemelerine uygun olarak topraklı
prize bağlayın.
• Cihaz prize kolaylıkla erişilebilecek
şekilde yerleştirilmelidir.
• Cihaz tamiri yalnızca yetkili
bir personel tarafından
gerçekleştirilmelidir. Deneyimi
olmayan kişiler tarafından yapılan
tamiratlar yaralanmaya veya ciddi
arızalara neden olabilir. Yerel servis
merkezinizle iletişim kurun.
Paketi Açma Ve Nakliye
Cıvatalarını Çıkarma
Cihazdan köpüklü tabanı kaldırın.
1
• Kartonu ve nakliye materyalini
kaldırdıktan sonra, cihazı kaldırarak
köpük tabanı çıkarın. Kazan
desteğinin de tabanla birlikte
geldiğinden ve cihazın altına takılı
olmadığından emin olun.
• Karton tabanı çıkarmak için cihazı
yatırmanız gerekirse, cihazın
kenarlarını daima koruyun ve
kenara dikkatli şekilde yatırın.
Cihazı arkaya veya öne doğru
yatırmayın.
12
Kazan Desteği
(İsteğe Bağlı)
Cıvata parçalarını kaldırın.
2
Karton
tabanı
• Alt iki nakliye cıvatasından
başlayarak, tüm nakliye cıvatalarını
saatin tersi yönüne çevirin
tamamen gevşetmek için anahtarı
(dahil) kullanın. Cıvata parçalarını
yukarı çekerken yavaşça yukarı
kaldırarak çıkarın.
Sabitleyici
Nakliye
cıvatası
TR
Delik tıpalarını yükleyin.
3
• Aksesuar paketinde veya cihazın
arkasında bulunan delik kapaklarını
bulun.
Kapsül
NOT
• Gelecekte kullanım için cıvata
takımlarını saklayın. Dahili bileşenlere
zarar gelmesini önlemek için, nakliye
cıvatalarını yeniden yüklemeden
çamaşır makinesini taşımayın.
• Nakliye cıvatalarının ve tutucuların
çıkarılmaması çamaşır makinesinde
kalıcı hasara neden olan şiddetli
titreşim ve gürültüye neden
olabilir. Kablo, nakliye cıvatalarıyla
çalıştırmayı önlemek için nakliye
cıvatalarıyla çamaşır makinesinin
arkasına sabitlenmiştir.
Kaymaz Tabanların Kullanılması
(İsteğe Bağlı)
Cihazı kaygan bir zemine kurarsanız,
aşırı titreşim nedeniyle hareket edebilir.
Yanlış seviyelendirme ses ve titreşim
nedeniyle arızaya neden olabilir. Bu
durumda, kaymaz tabanları düzleme
ayağının altına yerleştirin ve seviyeyi
ayarlayın.
Kaymaz tabanların yapışması için
1
zemini temizleyin.
• Yabancı nesneleri ve nemi
kaldırmak ve temizlemek için kuru
bir bez kullanın. Nem kalırsa,
kaymaz tabanlar kayabilir.
Cihazı kurulum alanına yerleştirdikten
2
sonra seviyeyi ayarlayın.
Kaymaz tabanları yapışkan tarafını
3
zemine yerleştirin.
• Kaymaz tabanları ön ayakların
altına yapıştırmak en etkilisidir.
Altlıkları ön ayaklara yerleştirmek
güçse, arka ayakların altına
yerleştirin.
Üst taraf
Yapışkan taraf
13
TR
Cihazın düz seviyede olduğundan
4
emin olun.
• Cihazın sallanmadığından emin
olmak için cihazın köşelerinden
tutun ve hafifçe sallayın. Cihaz
sallanıyorsa, cihazı tekrar
seviyelendirin.
NOT
• Bu kaymaz tabanları LG Servis
Merkezinden temin edebilirsiniz.
Ahşap Zeminler (Asma
Zeminler)
• Ahşap zeminler özellikle titreşime
duyarlıdır.
• Titreşimi önlemek için, cihazın her
ayağın altına en az iki zemin kirişine
sabitlenmiş en az 15 mm kalınlığında
lastik başlıklar yerleştirilmesini
öneririz.
Lastik Başlık
• Mümkünse, cihazı zeminin daha
sağlam olduğu oda köşelerinden
birisine kurunuz
• Titreşimi azaltmak için lastik başlıkları
takın.
NOT
• Makinenin uygun yerleştirilmesi ve
seviyelendirilmesi, uzun, düzgün ve
güvenilir şekilde çalışmasını sağlar.
• Çamaşır makinesi mutlaka %100
yatay olmalı ve sağlam bir şekilde
durmalıdır.
• Yük altında iken köşelerde kesinlikle
‘Yaylanmamalıdır’.
• Kurulum yüzeyi mutlaka temiz, cilasız,
ve diğer yağlı kaplamalardan arınmış
olmalıdır.
• Makinenin ayaklarının ıslanmamasına
dikkat edin. Ayakların ıslanması
titreşime veya sese neden olabilir.
• Bu lastik başlıkları
(p/no.4620ER4002B) LG yedek parça
bölümünden temin edebilirsiniz.
14
TR
Cihazın Seviyelendirilmesi
Zemin sabit değilse, ayarlanabilir
ayakları gerektiği gibi döndürün
(Ayakların altına tahta parçası gibi
parçalar yerleştirmeyin). Dört ayağın
da dengeli şekilde zemine oturmuş
olduğundan emin olun ve ardından
cihazın tam olarak seviyelendirilmiş
olup olmadığını kontrol edin (Su terazisi
kullanın).
• Cihaz tam olarak seviyelendirildiğinde,
cihazın tabanına doğru kilitleme
somunlarını sıkılaştırın. Tüm somunlar
sıkılaştırılmış olmalıdır.
Yükseltme Alçaltma
Kilitleme somunu
Tüm 4
kilitleme somununu sağlam
şekilde sıkın
Su Besleme Hortumunun
Bağlanması
• Su besleme basıncı 0,1 MPa ve 1.0
MPa (1,0‒10,0 kgf/cm2) olmalıdır.
• Besleme hortumunu vanaya
bağladığınızda, sıyırmayın veya diş
atlatmayın.
• Su basıncı 1,0 MPa değerinden
fazlaysa, basınç düşürme cihazı
takılmalıdır.
• Düzenli olarak hortumun durumunu
kontrol edin ve gerektiğinde hortumu
değiştirin.
Su Besleme Hortumundaki
Kauçuk Contanın Kontrol Edilmesi
Su girişi hortumları ile iki kauçuk conta
sağlanır. Su sızıntılarını önlemek için
kullanılır. Musluk bağlantısının yeterli
derecede sıkı olduğundan emin olun.
Çapraz Kontrol
• Üst plakanın kenarlarından çapraz
şekilde aşağıya doğru bastırıldığı
zaman, cihaz hiç bir şekilde yukarı
ve aşağı hareket etmemelidir (her iki
yönü de kontrol edin). Makinenin üst
plakasına çapraz şekilde bastırıldığı
zaman cihaz hareket ediyorsa,
ayakları yeniden ayarlayın.
NOT
• Ahşap veya asma zemin tipi aşırı
titreşim ve dengesizliğe neden olabilir.
• Çamaşır makinesi yükseltilmiş bir
zemine kurulmuşsa, düşme tehlikesini
önlemek için mutlaka güvenli şekilde
sabitlenmelidir.
Hortum rakoru
Lastik conta
Hortum rakoru
Lastik conta
15
TR
Hortumun Su Musluğuna
Bağlanması
Vida Tipi Hortumun Dişli Musluğa
Bağlanması
Hortum rakorunu su besleme
musluğuna vidalayın.
Vida Tipi Hortumun Dişsiz Musluğa
Bağlanması
Dört sabitleme vidasını gevşetin.
1
Adaptörü, lastik conta su geçirme
3
bir bağlantı oluşturacak şekilde
musluğun sonuna kadar itin. Dört
sabitleme vidasını sıkın.
Su besleme hortumunu, hortumun
4
içindeki lastik conta tamamen
musluğa yapışacak şekilde dik olarak
yukarıya doğru itin ve sonra sağa
doğru vidalayarak sıkın.
Plaka
Üst
rakor
Sabitleme vidası
Musluk adaptöre oturmayacak kadar
2
Kauçuk
conta
büyükse, kılavuz plakayı çıkarın.
Kılavuz plaka
Besleme
hortumu
Tek Temas Tipli Hortumun Dişsiz
Musluğa Bağlanması
Adaptör halka plakasını sökün ve
1
dört adet sabitleme vidasını gevşetin.
Halka plaka
16
TR
Musluk adaptöre oturmayacak kadar
2
büyükse, kılavuz plakayı çıkarın.
Kılavuz plaka
Adaptörü, lastik conta su geçirme
3
bir bağlantı oluşturacak şekilde
musluğun sonuna kadar itin. Dört
sabitleme vidasını ve adaptör halka
plakasını sıkın.
Hortumun Cihaza Bağlanması
Sıcak su hattını, makinenin arkasında
bulunan sıcak su girişine bağlayın.
Soğuk su hattını, makinenin arkasında
bulunan soğuk su girişine bağlayın.
Soğuk
su girişi
NOT
• Bağlantıyı tamamladıktan sonra,
hortumdan su sızıntıları varsa, aynı
adımları tekrarlayın. Su beslemesi için
en geleneksel musluk tipini kullanın.
Musluğun kare veya çok büyük
olması durumunda, musluğu adaptöre
yerleştirmeden önce kılavuz plakasını
çıkarın.
Sıcak su
girişi (isteğe
bağlı)
Rakor kilitleme plakasını aşağıya
4
doğru çekin, besleme hortumunu
adaptöre doğru itin ve rakor kilitleme
plakasını serbest bırakın. Adaptörün
yerine kilitlendiğinden emin olun.
Kilitleme plakası
NOT
• Besleme hortumunu musluk suyuna
bağlamadan önce, su hattındaki
yabancı maddelerin (toz, kum, talaş
ve vs.) atılması için musluk suyunu
açın. Suyu bir kovaya boşaltın ve su
sıcaklığını kontrol edin.
Yatay Musluğun Kullanılması
Yatay musluk
Uzatmalı musluk
Kare musluk
17
Tahliye Hortumunun Kurulması
• Tahliye hortumu yerden en fazla 100
cm yukarıya kurulmalıdır. Cihazın
içindeki su boşalmaz veya yavaş
boşalabilir.
• Tahliye hortumunu doğru şekilde
bağlamak zeminin su kaçağı
nedeniyle hasarlanmasına karşı korur.
• Tahliye hortumu çok uzunsa cihazın
içine doğru zorlamayın. Bu normal
olmayan sese neden olur.
~ 100 cm
~ 145 cm
~ 105 cm
max. 100 cm
TR
• Tahliye hortumunu bir lavaboya
yerleştirdiğinizde, ip ile sabitleyin.
• Tahliye hortumunu doğru şekilde
bağlamak zeminin su kaçağı
nedeniyle hasarlanmasına karşı korur.
Çamaşır küveti
Hortum tutucu
Bağlantı bandı
max. 100 cm
max. 100 cm
18
KULLANIM
TR
Çamaşır Makinesinin
Kullanılması
İlk kullanımdan önce bir yıkama
programı seçin ve makineyi içinde
çamaşır olmadan çalıştırın. Çamaşırsız
yıkama, üretim sırasında kalmış
olabilecek artık ve suyun tamburdan
temizlenmesini sağlar.
Çamaşırları gruplandırın ve
1
yerleştirin.
• Çamaşırları kumaş türüne, kir
seviyesine, renk ve yükleme
boyutuna göre gerektiği gibi
gruplandırın. Kapağı açın ve
çamaşırları çamaşır makinesinin
içine yerleştirin.
Tercih edilen yıkama programını
4
seçin.
• Program düğmesine üst üste basın
veya istenilen program seçilene
kadar program seçme düğmesini
çevirin.
Programı başlatın.
5
• Programı başlatmak için Başlat/
Durdur düğmesine basın. Çamaşır
makinesi çamaşırların ağırlığını
hesaplamak için su olmadan
hafifçe sallanacaktır. Başlat/
Durdur düğmesine 5 dakika içinde
basılmazsa, çamaşır makinesi
kapanır ve ayarlar kaybolur.
Temizleyici ürünleri ve/veya deterjan
2
ve yumuşatıcıyı ekleyin.
• Deterjan bölmesine uygun miktarda
deterjan ekleyin. İsteğe bağlı
olarak bölmenin uygun yerlerine
beyazlatıcı veya yumuşatıcı ekleyin.
Çamaşır makinesini açın.
3
• Çamaşır makinesini açmak için
Güç düğmesine basın.
Programın bitişi.
6
• Program bittiğinde, bir ses duyulur.
Kırışıklığı azaltmak için kıyafetleri
çamaşır makinenizden hemen
çıkarın. Çamaşırları alırken lastiğin
içine kaçmış olabilecek küçük
nesneler için kapak lastiğini kontrol
edin.
19
Loading...
