MANUAL DO UTILIZADOR
PORTUGUÊS
MONITOR LCD
Leia por favor este manual atentamente antes de operar o aparelho
e conserve o mesmo para referência futura.
MODELOS MONITOR LCD
E1941T
E2041T E2041S
E2241T E2241S
E2341T
E2441T
E1941S
www.lg.com
Cuidados importantes
Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No
entanto, o uso indevido pode provocar choque elétrico ou incêndio. Para permitir a
operação correta de todas as proteções incorporadas neste monitor, observe as
seguintes regras básicas para instalação, uso e manutenção.
Segurança
Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo
elétrico, que não o fornecido pelo fornecedor, verifique se ele é aprovado pelos padrões
nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre
em contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para
substituí-lo.
O cabo de alimentação é utilizado como o dispositivo principal de desconexão. Depois da
instalação, verifique se o acesso à tomada é fácil.
Somente use o monitor com uma das fontes de alimentação indicadas nas especificações
deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de
alimentação que possui em casa, consulte o revendedor.
Tomadas de corrente alternada sobrecarregadas e cabos de extensão são perigosos.
Assim como o são cabos de alimentação desfiados e conectores quebrados, que podem
provocar incêndio ou choque elétrico. Procure um técnico de manutenção para troca.
Desde que a unidade esteja conectada á saída AC da parece, não é desconectada da fonte
de alimentação AC mesmo que a unidade esteja desligada.
Não abra o monitor:
Nenhuma peça pode ser manuseada pelo usuário.
Há voltagens perigosas, até mesmo quando estiver desligado.
Se o monitor não estiver funcionando adequadamente, entre em contato com o
revendedor.
Para evitar ferimentos pessoais:
Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro.
Somente use suportes recomendados pelo fabricante.
Não deixe cair objectos nem exerça impacto sobre o produto. Não atire brinquedos ou
objectos para o ecrã do produto.
Para evitar incêndio ou riscos:
Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca
deixe o monitor LIGADO quando sair de casa.
Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor.
Algumas partes internas possuem voltagens perigosas.
Não acrescente acessórios que não tenham sido projetados para este monitor.
Se não pretender utilizar o ecrã durante um longo período de tempo, desligue-o da
tomada eléctrica.
Em caso de trovada, nunca toque no cabo eléctrico nem no cabo do sinal, pois pode ser
muito perigoso. Pode provocar choques eléctricos.
1
Cuidados importantes
Instalação
Não deixe que nada fique ou passe sobre o cabo de alimentação e não coloque o monitor
em lugares onde o cabo esteja sujeito a danos.
Não use este monitor próximo à água como, por exemplo, banheiras, lavatórios, pias de
cozinha, tanques de lavar roupa, em pisos molhados ou próximo a piscinas.
Os monitores são equipados com aberturas de ventilação no gabinete que permitem a
liberação do calor gerado durante seu funcionamento. Se essas aberturas forem
bloqueadas, o superaquecimento pode causar falhas que podem provocar incêndio. Então,
NUNCA:
Bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em
cima de camas, sofás, tapetes etc.
Posicione o monitor em uma instalação embutida a menos que haja ventilação
apropriada,
Cubra as aberturas com panos ou qualquer outro tipo de material.
Coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor.
Não esfregue ou bata o Active Matrix LCD em nada rígido uma vez que pode arranhá-lo,
estragá-lo ou danificá-lo permanentemente.
Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode
resultar em fantasmas na imagem.
Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na
tela. No entanto, isso não terá nenhum impacto ou efeito no desempenho do monitor.
Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no
monitor de cristal líquido. Caso seja usado em um modo diferente da resolução
recomendada, algumas imagens escaladas ou processadas podem ser exibidas.
Entretanto, essa é uma característica do painel de cristal líquido de resolução fixa.
Deixar uma imagem fixa no ecrã durante muito tempo pode danificar o ecrã e queimar a imagem.
Certifique-se de que utiliza uma protecção de ecrã no monitor. Este fenómeno também ocorre
em produtos de outros fabricantes, e esta ocorrência não está coberta pela garantia.
Não bata nem arranhe as partes frontal e laterais do ecrã com objectos metálicos. Caso contrário,
pode danificar o ecrã.
Certifique-se de que o painel fica virado para a frente e segure-o com ambas as mãos para o
mover. Se deixar cair o produto, o produto danificado pode causar choques eléctricos ou um
incêndio. Contacte um centro de assistência autorizado para a reparação.
Evite altas temperaturas e humidade.
2
Cuidados importantes
Limpeza
Desligue o monitor da tomada antes de limpar a tela.
Use um pano ligeiramente umedecido (e não molhado). Não use aerossol diretamente
na tela do monitor, porque o produto em excesso pode provocar choque elétrico.
Quando está a limpar o produto, desligue o cabo de corrente e esfregue-o gentilmente
com um pano macio para prevenir qualquer arranhão.
Não limpe com um pano húmido ou com spray de água ou quaisquer outros líquidos
directamente no produto. Pode ocorrer um choque eléctrico.
(Não utilize químicos tais como benzina, diluente de pintura ou álcool)
Pulverize água para um pano macio 2 a 4 vezes, e use-o para limpar a estrutura frontal;
limpe apenas numa direcção. Demasiada humidade pode causar manchas.
Empacotamento
Não jogue fora a caixa de papelão nem o material de empacotamento para o caso de
precisar transportar o aparelho. Se precisar mandar o aparelho para outro lugar, coloque-o
novamente em sua embalagem original.
Descarte com segurança
Não descarte este produto com o resto do lixo comum.
O descarte deste produto deve ser feito de acordo com a legislação de sua região.
3
Acessórios
!!! Obrigada por seleccionar os produtos LGE !!!
Certifique-se que os seguintes itens estão incluídos com o seu
monitor. Se faltarem alguns itens, contacte o seu vendedor.
Guia do Utilizador /
Cartões
Cabo de Sinal DVI-D
(
Apenas E1941T/E2041T/E2241T/
E2341T /E2441T
(Esta característica não está
disponível em todos os países.)
)
Cabo de alimentação
(Dependendo do país)
Cabo de Sinal D-Sub 15-pinos
(Para o ajustar, este cabo de sinal
deve ser ligado a este produto antes
de ser despachado.)
NOTA
Estes acessórios podem parecer diferentes dos apresentados neste manual.
O utilizador deve utilizar cabos de interface de sinais protegidos (cabo de 15 pinos Dsub, cabo
DVI-D) com núcleos de ferrite para manter o cumprimento das normas em relação ao produto.
4
Conectando o monitor
Antes de conectar o monitor, verifique se ele, o sistema do computador e
outros dispositivos conectados estão desligados.
Conectando a base de sustentação(A type)
1.Coloque o monitor com a parte da frente para virada
para baixo num pano macio.
2.Monte o corpo da base no produto
na direção correta, conforme
mostrado na figura. Certifique-se de
que prime até ouvir “clicar”.
corpo da
base
Corpo da
dobradiça
3.Monte o apoio da base no corpo da
base na direção correta.
corpo da
base
apoio da
base

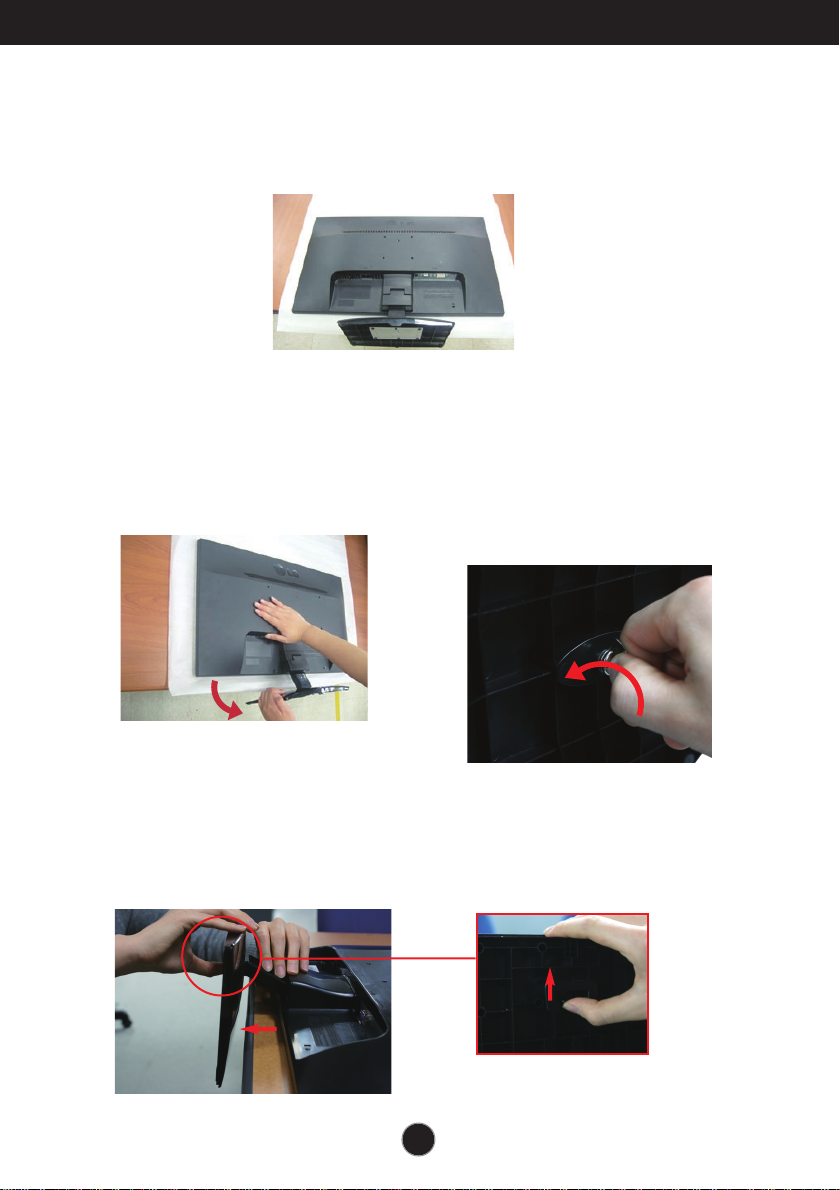

4. Na parte de trás da base, use uma moeda para apertar o parafuso no sentido horário.
5. Depois de montado que a base estiver montada, levante cuidadosamente o
monitor com a tela para frente.
Importante
A ilustração representa o modelo geral de conexão. O seu monitor pode ter
alguns itens diferentes dos mostrados na figura.
Não coloque o produto de cabeça para baixo segurando-o pela base de
sustentação. O produto pode cair, ser danificado e ainda machucar o seu pé.
5
Conectando o monitor
Desmontagem da base de sustentação
1. Coloque uma almofada ou pano
macio numa superfície plana.
3.Remova o Suporte do Corpo e a
Basa do Suporte do produto na
direcção correta, como mostrado na
imagem.
2.
Coloque o monitor com a face para
baixo sobre a almofada ou pano macio.
4. Use uma moeda na parte de reverso
da Base do Suporte e desaperte o
parafuso contra a direção do relógio.
6
Conectando o monitor
Antes de conectar o monitor, verifique se ele, o sistema do computador e
outros dispositivos conectados estão desligados.
Conectando a base de sustentação(B type)
1.Coloque o monitor com a parte da frente para virada
para baixo num pano macio.
2.Monte o corpo da base no produto
na direção correta, conforme
mostrado na figura. Certifique-se de
que prime até ouvir “clicar”.
corpo da
base
Corpo da
dobradiça
corpo da
3.Monte o apoio da base no corpo da
base na direção correta.
base
4. Depois de montado que a base estiver montada, levante cuidadosamente o
monitor com a tela para frente.
apoio da base
Importante
A ilustração representa o modelo geral de conexão. O seu monitor pode ter
alguns itens diferentes dos mostrados na figura.
Não coloque o produto de cabeça para baixo segurando-o pela base de
sustentação. O produto pode cair, ser danificado e ainda machucar o seu pé.
7
Conectando o monitor
Desmontagem da base de sustentação
1. Coloque uma almofada ou pano
macio numa superfície plana.
3.Soltando a mola interior ,separe a base do corpo.
2.
Coloque o monitor com a face para
baixo sobre a almofada ou pano macio.
8
Conectando o monitor
Antes de conectar o monitor, verifique se ele, o sistema do computador e
outros dispositivos conectados estão desligados.
Conectando a base de sustentação(C type)
1.Coloque o monitor com a parte da frente para virada
para baixo num pano macio.
2.Monte o corpo da base no produto
na direção correta, conforme
mostrado na figura. Certifique-se de
que prime até ouvir “clicar”.
corpo da
base
Corpo da
dobradiça
corpo da
3.Monte o apoio da base no corpo da
base na direção correta.
base
4. Aperte o parafuso para a direita para fixar o suporte corpo á base suporte.
P
Aperte o parafuso
chave de fendas.
arafuso
utilizando uma
5. Depois de montado que a base estiver montada, levante cuidadosamente o
monitor com a tela para frente.
apoio da base
Importante
A ilustração representa o modelo geral de conexão. O seu monitor pode ter
alguns itens diferentes dos mostrados na figura.
Não coloque o produto de cabeça para baixo segurando-o pela base de
sustentação. O produto pode cair, ser danificado e ainda machucar o seu pé.
9
Conectando o monitor
Desmontagem da base de sustentação
1. Coloque uma almofada ou pano
macio numa superfície plana.
2.
Coloque o monitor com a face para
baixo sobre a almofada ou pano macio.
3.Desconecte a base suporte do suporte corpo, desaparafuse o parafuso e volte-o para a
esquerda.
10
Conectando o monitor
Antes de conectar o monitor, verifique se ele, o computador e outros
dispositivos conectados estão desligados.
Posicionando o monitor
-Após a instalação ajuste o ângulo como abaixo mencionado.
1. Ajuste a posição do painel de várias maneiras até encontrar a que lhe proporciona mais
conforto.
Movimento giratório : -5˚ a 15˚
Não toque nem pressione no ecrã quando
está a ajustar o ângulo do monitor.
Quando ajustar o ângulo do ecrã, não
coloque o dedo entre a parte de
cima do monitor e a base da coluna.
Pode magoar o(s) dedo(s).
ERGONÓMICO
Para manter uma posição de visualização ergonômica e confortável, recomenda-se que o
ângulo de inclinação do monitor não exceda 5 graus.
1111
Conectando o monitor
E1941T/E2041T/E2241T/E2341T/E2441T
Emparelhando com o PC
1. Antes de ajustar o monitor, certifique-se de que a corrente no monitor, no sistema do
computador e outros dispositivos ligados, está desligada.
2. Ligue o cabo de entrada de sinal e o cabo de energia por ordem, em seguida
1
aperte o parafuso do cabo de sinal.
A
Ligue o Cabo DVI-D (Sinal digital)
B
Ligue o Cabo D-sub (Sinal analógico)
NOTA
Esta é uma representação simplificada da visão da parte traseira.
Essa visão traseira representa um modelo geral; o seu monitor pode ter um aspecto diferente do mostrado.
Quando está a utilizar o adaptador de entrada sinal
D-Sub para Macintosh:
Adaptador para Mac
Para Apple Macintosh, é preciso adquirir um
adaptador para mudar o conector D-sub VGA de 15
pinos e alta densidade (3 filas) do cabo fornecido
para um conector de 15 pinos de 2 filas.
Varia de acordo com o modelo.
2
Ligar o cabo do sinal de
Conectado à tomada
entrada e fixar o mesmo
rodando no sentido da seta,
como apresentado na figura.
3. Prima o botão de ligar/desligar no painel frontal para ligar. Quando o monitor estiver
ligado, a ‘Função Definir Auto Imagem’ é executada automaticamente. (Apenas Modo
Analógico)
Botão de Ligar
NOTA
‘Função de configuração automática da imagem’? Essa função fornece ao usuário as
configurações ideais da tela. Quando o usuário conecta o monitor pela primeira vez, essa função
ajusta automaticamente a tela de acordo com a configuração ideal para os sinais de entrada
individuais.
Função ‘AUTO’? Caso se depare com problemas, como um ecrã ofuscado, letras ofuscadas, ecrã
cintilante ou com inclinação enquanto utiliza o dispositivo ou depois de alterar a resolução do ecrã,
prima o botão de função AUTO para melhorar a resolução.
1212
Conectando o monitor
E1941S/E2041S/E2241S
Emparelhando com o PC
1. Antes de ajustar o monitor, certifique-se de que a corrente no monitor, no sistema do
computador e outros dispositivos ligados, está desligada.
2. Ligue o cabo de entrada de sinal e o cabo de energia por ordem, em seguida
aperte o parafuso do cabo de sinal.
A
Ligue o Cabo D-sub (Sinal analógico)
NOTA
Esta é uma representação simplificada da visão da parte traseira.
Essa visão traseira representa um modelo geral; o seu monitor pode ter um aspecto diferente do mostrado.
Varia de acordo com o modelo.
Conectado à tomada
1
Quando está a utilizar o adaptador de entrada sinal
D-Sub para Macintosh:
Adaptador para Mac
Para Apple Macintosh, é preciso adquirir um
adaptador para mudar o conector D-sub VGA de 15
pinos e alta densidade (3 filas) do cabo fornecido
para um conector de 15 pinos de 2 filas.
2
Ligar o cabo do sinal de
entrada e fixar o mesmo
rodando no sentido da seta,
como apresentado na figura.
3. Prima o botão de ligar/desligar no painel frontal para ligar. Quando o monitor estiver
ligado, a ‘Função Definir Auto Imagem’ é executada automaticamente.
Botão de Ligar
NOTA
‘Função de configuração automática da imagem’? Essa função fornece ao usuário as
configurações ideais da tela. Quando o usuário conecta o monitor pela primeira vez, essa função
ajusta automaticamente a tela de acordo com a configuração ideal para os sinais de entrada
individuais.
Função ‘AUTO’? Caso se depare com problemas, como um ecrã ofuscado, letras ofuscadas, ecrã
cintilante ou com inclinação enquanto utiliza o dispositivo ou depois de alterar a resolução do ecrã,
prima o botão de função AUTO para melhorar a resolução.
13
Funções do Painel de controle
Controles do painel frontal
Botão MENU
OSD BLOQUEADO / DESBLOQUEADO
Esta função permite bloquear as configurações atuais de
controle, de forma que elas não possam ser alteradas
inadvertidamente.
Mantenha premido o botão MENU alguns segundos.
A mensagem "OSD BLOQUEADO" deve aparecer.
Pode desbloquear os controlos OSD quando desejar,
premindo o botão MENU alguns segundos. A mensagem
"OSD DESBLOQUEADO" deve aparecer.
14
Funções do Painel de controle
Botão SUPER
ENERGY SAVING
Botão AUTO
Botão INPUT
(Fonte Hot Key)
Use este botão para entrar menu SUPER ENERGY
SAVING.
Para mais informações, consulte a página 20.
AJUSTE AUTOMÁTICO DE IMAGEMNT
Quando ajustar as configurações da sua tela, sempre
pressione o botão AUTO no MONITOR SETUP OSD.
(Apenas Modo Analógico)
Isso ajustará automaticamente a imagem do monitor
para as configurações ideais para o tamanho atual de
resolução de tela (modo de exibição).
O melhor modo de exibição é
E1941T/E1941S : 1366 x 768
E2041T/E2041S : 1600 x 900
E2241T/E2241S/E2341T/E2441T: 1920 x 1080
Quando dois sinais de entrada estão ligados, é possível
seleccionar o sinal de entrada que pretende (D-Sub/DVI).
Quando está ligado apenas um sinal, este é
automaticamente detectado. A definição padrão é D-Sub.
(Apenas E1941T/E2041T/
E2241T/E2341T/E2441T
)
Botão EXIT
Botão de Ligar/
Desligar e Indicador
de Energia
Sair do OSD.
Use esse botão para ligar ou desligar o monitor.
O indicator de poder fica azul se o monitor esteja
funcionando normalmente (em molde de trabalho). Se
o monitor esteja em molde de durma, o indicator de
poder vai piscar azul.
15
Ajuste do On Screen Display (OSD) Control (Controle na tela)
Ajuste da tela
Com o sistema On Screen Display Control, é rápido e fácil fazer ajustes no
tamanho da imagem, na posição e nos parâmetros operacionais do monitor
Abaixo, segue um pequeno exemplo para familiarizá-lo com o uso dos
controles. A próxima seção apresenta um perfil dos ajustes e das seleções
disponíveis que podem ser feitos usando o OSD.

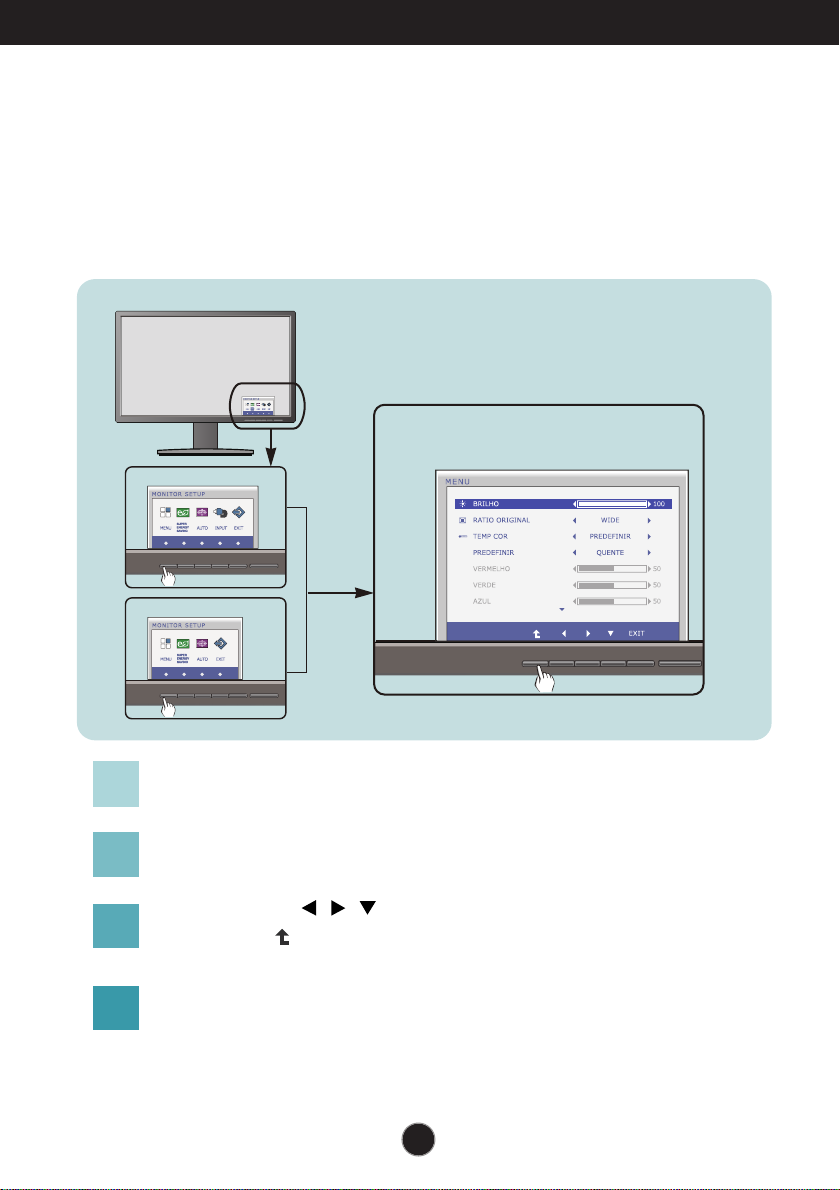

Para fazer ajustes no On Screen Display, siga estas etapas:
Pressione o Botão discricionário, em seguida, o menu principal do OSD
1
aparece.
Para ter acesso a controle, use os Botões correspondentes.
2
Utilize os botões / / para ajustar a imagem para o nível desejado.
3
Utilize o botão para selecionar outros itens do submenu.
Pressione o Botão EXIT para sair do OSD.
4
16
Ajuste e seleção do On Screen Display (OSD)
A tabela a seguir indica todos os menus de configuração, controle e ajuste do On
Screen Display.
Menu principal Submenu Entrada suportada Descrição
: Entrada D-SUB (Sinal analógico)
DSUB
: Entrada DVI-D (Sinal digital)
DVI-D
MENU
SUPER
ENERGY
SAVING
BRILHO
RATIO ORIGINAL
TEMP COR
(PREDEFINIR/ UTILIZADOR)
CONTRASTE
IDIOMA
CONF FABRICA
ON
OFF
REPOSIÇÃO
Para ajustar o brilho da tela.n
DSUB
DVI-D
Para ajustar o tamanho da imagem
Para personalizar a cor da tela
Para ajustar o contraste da tela
Para alterar o status da tela para
um ambiente operacional
personalizado
DSUB
Active a função SUPER ENERGY
DVI-D
SAVING.
Desactive a função SUPER
ENERGY SAVING.
Inicializa o SUPER ENERGY
SAVING e configura para o modo
"OFF".
NOTA
A ordem dos ícones pode ser diferente da apresentada dependendo do modelo (17 ~ 22).
17
Ajuste e seleção do On Screen Display (OSD)
Menu principal Submenu Descrição
Para ajustar o brilho da tela.n.
Exit : Sair
: Mover
: Selecionar outro submenu
WIDE
(LARGURA)
ORIGINAL
PREDE
FINIR
UTILIZ
ADOR
Este exibe em visão de largura
irrelevante a partir da entrada de sinal
de vídeo.
Mude a razão de sinal e imagem de
entrada para original.
* Esta função só funciona se a resolução
de entrada é inferior a razão de monitor
(16:9).
Selecione a cor da tela.
•
QUENTE: Definir o ecrã para a cor
•
MÉDIO: Definir o ecrã para a cor
•
FRIO: Definir o ecrã para a cor fria.
VERMELHO
Configurar seus próprios níveis de cor
vermelha.
VERDE
Configurar seus próprios níveis de cor verde.
AZUL
Configurar seus próprios níveis de cor azul.
quente.
media.
18
Ajuste e seleção do On Screen Display (OSD)
Menu principal Descrição

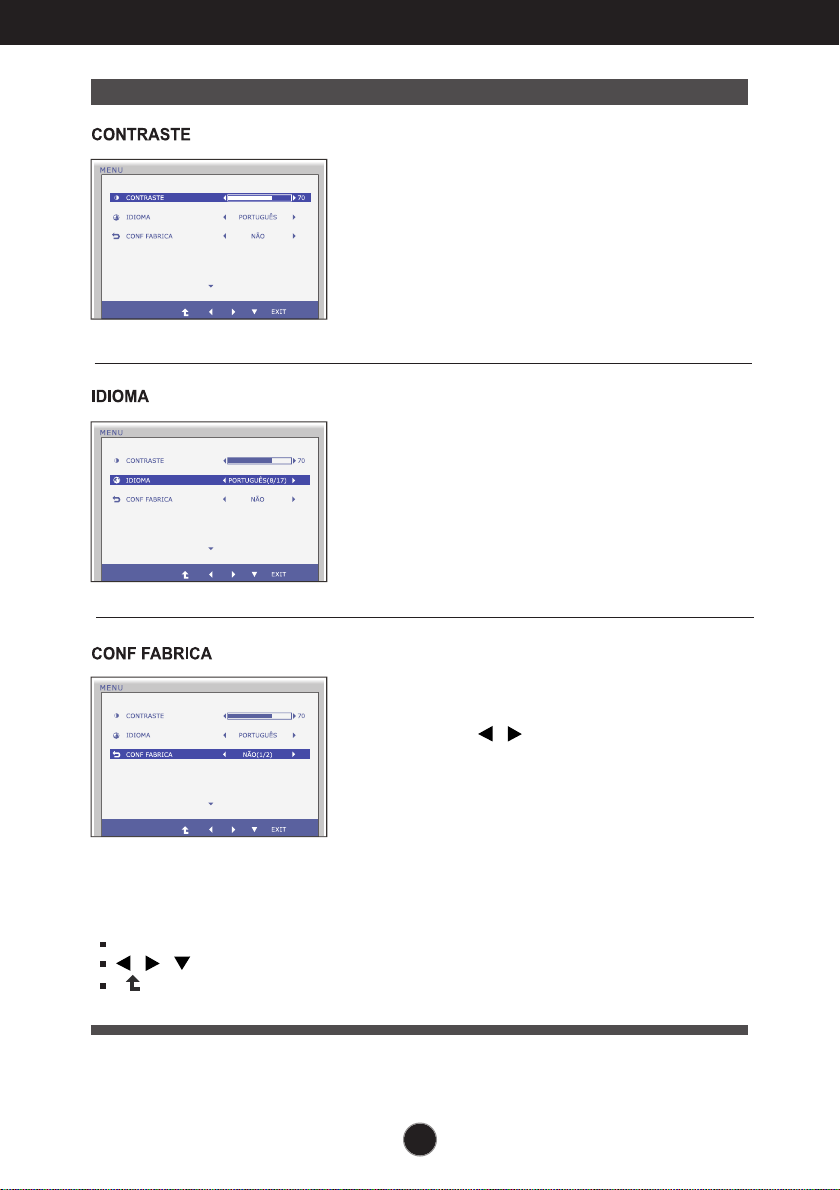

Para ajustar o contraste da tela.
Para escolher o idioma no qual os nomes
dos controles serão exibidos.
Exit : Sair
: Mover
: Selecionar outro submenu
Restaura todas as configurações padrão de fábrica exceto a de "IDIOMA". Pressione o botão , para redefinir imediatamente.
19
Ajuste e seleção do On Screen Display (OSD)
Anteriormente, foi apresentado o procedimento para seleção e ajuste de
um item usando o sistema OSD. Abaixo, estão listados os ícones, os
nomes dos ícones e as descrições dos ícones de todos os itens do Menu.

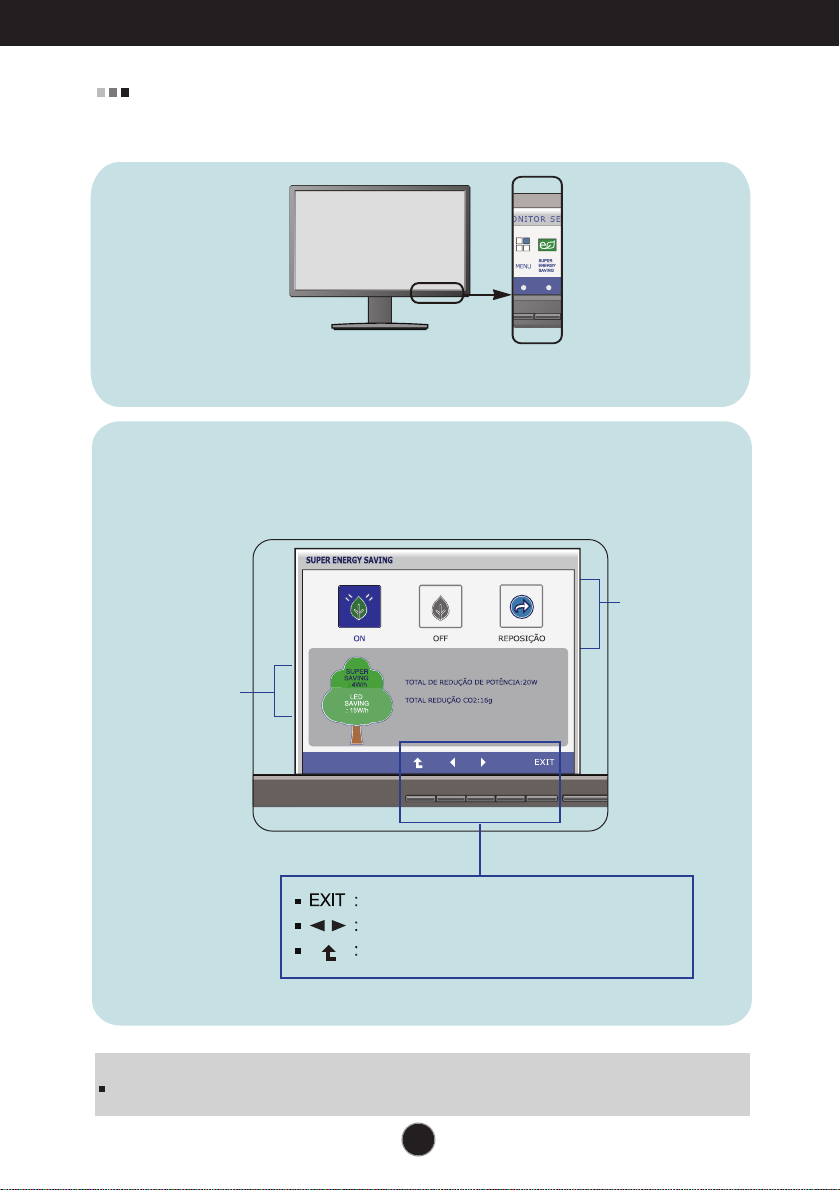

Pressione o botão SUPER ENERGY SAVING e o
menu principal da tela OSD será exibido.
Nome do
menu
Submenus
Ícones
Dica dos
botões
NOTA
Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam
diferentes dos descritos no manual.
Sair
Mover
Reiniciar para seleccionar submenu
20
Ajuste e seleção do On Screen Display (OSD)
Menu principal Submenu Descrição
ON
OFF
REPO
SIÇÃO

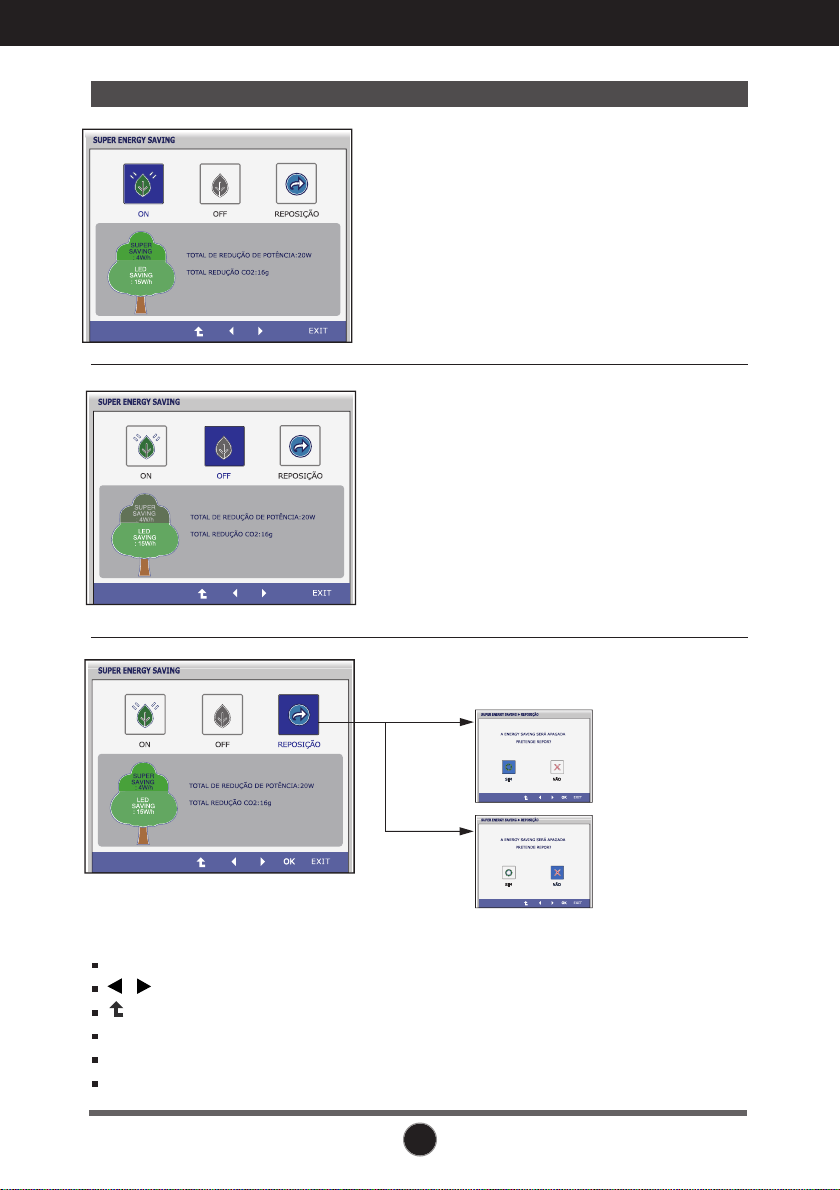

Active a função SUPER ENERGY SAVING.
Quando valor da configuração actual seja
ON, a cor SUPER SAVING é verde.
Desactive a função SUPER ENERGY
SAVING.Agora o monitor é função LED
SAVING.
Quando valor da configuração actual seja
OFF, a cor SUPER SAVING é cinzinta.
Elimine os valores TOTAL DE REDUÇÃO
DE POTÊNCIA e TOTAL REDUÇÃO CO2.
Exit : Sair
, : Mover
: Seleccionar outro submenu
OK : Seleccionar
TOTAL DE REDUÇÃO DE POTÊNCIA : Quanta energia é poupada durante uso do monitor.
TOTAL REDUÇÃO CO2 : Mude a TOTAL DE REDUÇÃO DE POTÊNCIA para a TOTAL REDUÇÃO CO2.
21
Ajuste e seleção do On Screen Display (OSD)
NOTA
DADO POUPADO
(W/h):
SUPER SAVING
LED SAVING
19 polegadas
3
3
24 polegadas22 polegadas20 polegadas 23 polegadas
3
18
4
15
5
12
5
17
Dado Poupado depende do Painel. Assim, esses valores devem ser diferentes de
cada painel e painel vendedor.
LG acumula esses valores usando função integrada com 10 minutos de sinal
vídeo de transmissão.
LED SAVING significa que quanta energia pode ser poupada usando Painel
WLED em vez de Painel CCFL.
SUPER SAVING significa que quanta energia pode ser poupada mais usando
função SUPER ENERGY SAVING.
22
Solução de problemas
Antes de chamar a assistência técnica, verifique os seguintes itens.
Não há imagem
●
O cabo de alimentação do
ecrã está ligado?
●
A luz do indicador de
potência está ligada?
●
O indicador de corrente
está a piscar?
●
A mensagem "FORA DA
ESCALA" é exibida na
tela?
• Verifique e confirme se o cabo de alimentação
está correctamente ligado à saída de potência.
• Pressione o botão de Potência.
• Se o computador estiver no modo de economia
de energia, tente mover o mouse ou pressionar
qualquer tecla do teclado para que a tela
apareça.
• Tente ligar no PC.
• Essa mensagem é exibida quando o sinal do
PC (placa de vídeo) está fora da faixa de
freqüência horizontal ou vertical do monitor.
Consulte a seção ‘Especificações’ deste
manual e configure novamente o monitor.
●
Uma mensagem "VERIF
SINAL" é exibida na
tela?
Uma mensagem "
●
Uma mensagem
"
OSD
BLOQUEADO
exibida quando você
pressiona o botão
MENU?
OSD BLOQUEADO
" é
• Essa mensagem é exibida quando o cabo de
sinal entre o PC e o monitor não está
conectado. Verifique o cabo de sinal e tente
novamente.
" é exibida na tela?
• É possível proteger as configurações atuais dos
controles, de forma que não possam ser
alteradas inadvertidamente. Pode desbloquear os
controlos OSD quando desejar, premindo o botão
MENU alguns segundos. A mensagem "OSD
DESBLOQUEADO" deve aparecer.
23
Solução de problemas
A imagem exibida está incorreta
● A posição da imagem
está incorreta.
● No fundo da tela,
listras ou barras
verticais estão visíveis.
● Qualquer ruído
horizontal que apareça
em uma imagem ou
caractere não é
claramente
representado.
•
Pressione o botão AUTO para ajustar
automaticamente a imagem do monitor para a
configuração ideal
•
Pressione o botão AUTO para ajustar
automaticamente a imagem do monitor para a
configuração ideal.
Pressione o botão AUTO para ajustar
•
automaticamente a imagem do monitor para a
configuração ideal
•
Verifique Painel de controle --> Vídeo -->
Configurações e ajuste o vídeo para a resolução
recomendada ou ajuste a imagem do monitor para a
definição ideal. Ajuste a resolução das cores para um
valor acima de 24 bits (true color).
IMPORTANTE
Verifique Painel de controle --> Vídeo --> Configurações e veja se a
freqüência ou a resolução foi alterada. Em caso positivo, reajuste a placa de
vídeo com a resolução recomendada.
Se a resolução recomendada (resolução ideal) não for seleccionada, as letras
podem ficam desfocadas e o ecrã pode ficar indistinto, truncado ou indistinto.
Certifique-se de que selecciona a resolução recomendada.
O método de ajuste pode ser diferente consoante o computador e o S/O
(Sistema Operativo) e a resolução acima mencionada poderá não ser
suportada pelo desempenho da placa gráfica. Neste caso, consulte o
fabricante do computador ou da placa gráfica.
2424
Solução de problemas
A imagem exibida está incorreta
● A cor da tela é
monocromática ou
está anormal.
● A tela pisca.
•
Verifique se o cabo de sinal está conectado
corretamente e use uma chave de fenda para soltá-lo,
se necessário.
•
Verifique se a placa de vídeo está inserida
corretamente no slot.
•
Ajuste a resolução das cores para um valor acima de
24 bits (true color) em Painel de controle -
Configurações.
•
Verifique se a tela está configurada no modo
entrelaçado. Caso esteja, mude para a resolução
recomendada.
Uma mensagem "Monitor desconhecido, monitor Plug&Play (VESA DDC) encontrado" é exibida?
●
O driver do monitor foi
instalado?
• Verifique se o driver do monitor foi instalado a
partir do CD (ou disquete) do driver do monitor
que acompanha este produto. Ou também é
possível fazer um download do driver a partir do
web site: http://www.lg.com.
• Certifique-se de verificar se a placa de vídeo é
compatível com a função Plug&Play.
25
25
Especificações
E1941T
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
47,0 cm (18,5 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 47,0 cm
0,300 mm x 0,300 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 61 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm), Digital
Máx VESA 1366 x 768 @ 60 Hz
Recomendada VESA 1366 x 768 @ 60 Hz
DDC 2B (
Analógica,Digital
Modo ligado : 18 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 2,8 kg ( 6,17 lb )
44,30 cm ( 17,44 polegadas )
35,00 cm ( 13,78 polegadas )
16,60 cm ( 6,54 polegadas )
Digital
Conector DVI-D (Digital)
)
Suporte excluído
44,30 cm ( 17,44 polegadas )
28,50 cm ( 11,22 polegadas )
5,5 cm ( 2,16 polegadas )
Movimentação da
base giratória
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
Variação da inclinação : -5˚ a 15˚
AC 100 - 240 V~ 50 / 60 Hz 0,8 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
26
Especificações E1941S
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
Movimentação da
base giratória
47,0 cm (18,5 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 47,0 cm
0,300 mm x 0,300 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 61 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm)
Máx VESA 1366 x 768 @ 60 Hz
Recomendada VESA 1366 x 768 @ 60 Hz
DDC 2B
Modo ligado : 18 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 2,8 kg ( 6,17 lb )
Variação da inclinação : -5˚ a 15˚
44,30 cm ( 17,44 polegadas )
35,00 cm ( 13,78 polegadas )
16,60 cm ( 6,54 polegadas )
Suporte excluído
44,30 cm ( 17,44 polegadas )
28,50 cm ( 11,22 polegadas )
5,5 cm ( 2,16 polegadas )
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
AC 100 - 240 V~ 50 / 60 Hz 0,8 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
27
Especificações E2041T
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
50,8 cm (20,0 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 50,8 cm
0,2766 mm x 0,2766 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm), Digital
Máx VESA 1600 x 900 @ 60 Hz
Recomendada VESA 1600 x 900 @ 60 Hz
DDC 2B (
Analógica,Digital
Modo ligado : 20 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 2,7 kg ( 5,95 lb )
47,60 cm ( 18,74 polegadas )
36,40 cm ( 14,33 polegadas )
16,60 cm ( 6,54 polegadas )
Digital
Conector DVI-D (Digital)
)
Suporte excluído
47,60 cm ( 18,74 polegadas )
30,30 cm ( 11,92 polegadas )
5,70 cm ( 2,24 polegadas )
Movimentação da
base giratória
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
Variação da inclinação : -5˚ a 15˚
AC 100 - 240 V~ 50 / 60 Hz 1,0 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
28
Especificações E2041S
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
Movimentação da
base giratória
50,8 cm (20,0 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 50,8 cm
0,2766 mm x 0,2766 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm)
Máx VESA 1600 x 900 @ 60 Hz
Recomendada VESA 1600 x 900 @ 60 Hz
DDC 2B
Modo ligado : 20 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 2,7 kg ( 5,95 lb )
Variação da inclinação : -5˚ a 15˚
47,60 cm ( 18,74 polegadas )
36,40 cm ( 14,33 polegadas )
16,60 cm ( 6,54 polegadas )
Suporte excluído
47,60 cm ( 18,74 polegadas )
30,30 cm ( 11,92 polegadas )
5,70 cm ( 2,24 polegadas )
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
AC 100 - 240 V~ 50 / 60 Hz 1,0 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
29
Especificações E2241T
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
54,6 cm (21,5 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 54,6 cm
0,248 mm x 0,248 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm), Digital
Máx VESA 1920 x 1080 @ 60 Hz
Recomendada VESA 1920 x 1080 @ 60 Hz
DDC 2B (
Analógica,Digital
Modo ligado : 24 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 3,4 kg ( 7,50 lb )
50,90 cm ( 19,80 polegadas )
38,80 cm ( 15,27 polegadas )
16,60 cm ( 6,54 polegadas )
Digital
Conector DVI-D (Digital)
)
Suporte excluído
50,90 cm ( 19,80 polegadas )
32,20 cm ( 12,67 polegadas )
5,80 cm ( 2,28 polegadas )
Movimentação da
base giratória
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
Variação da inclinação : -5˚ a 15˚
AC 100 - 240 V~ 50 / 60 Hz 1,0 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
30
Especificações
E2241S
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
Movimentação da
base giratória
54,6 cm (21,5 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 54,6 cm
0,248 mm x 0,248 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm)
Máx VESA 1920 x 1080 @ 60 Hz
Recomendada VESA 1920 x 1080 @ 60 Hz
DDC 2B
Modo ligado : 24 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 3,4 kg ( 7,50 lb )
Variação da inclinação : -5˚ a 15˚
50,90 cm ( 19,80 polegadas )
38,80 cm ( 15,27 polegadas )
16,60 cm ( 6,54 polegadas )
Suporte excluído
50,90 cm ( 19,80 polegadas )
32,20 cm ( 12,67 polegadas )
5,80 cm ( 2,28 polegadas )
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
AC 100 - 240 V~ 50 / 60 Hz 1,0 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
31
Especificações E2341T
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
58,4 cm (23 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 58,4 cm
0,265 mm x 0,265 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm), Digital
Máx VESA 1920 x 1080 @ 60 Hz
Recomendada VESA 1920 x 1080 @ 60 Hz
Analógica,Digital
DDC 2B (
Modo ligado : 28 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 3,4 kg ( 7,49 lb )
54,60 cm ( 21,49 polegadas )
40,70 cm ( 16,02 polegadas )
20,20 cm ( 7,95 polegadas )
Digital
Conector DVI-D (Digital)
)
Suporte excluído
54,60 cm ( 21,49 polegadas )
34,20 cm ( 13,46 polegadas )
5,7 cm ( 2,24 polegadas )
Movimentação da
base giratória
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
Variação da inclinação : -5˚ a 15˚
AC 100 - 240 V~ 50 / 60 Hz 1,0 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
32
Especificações E2441T
Monitor
Entrada de
sincronismo
Entrada de
vídeo
Resolução
Plug&Play
(conecte e ligue)
Consumo de
energia
Dimensões
& peso
60,97 cm (24 polegadas ), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 60,97 cm
0,277 mm x 0,277 mm (Pixel Pitch)
Freq. horizontal 30 kHz a 83 kHz (Automático)
Freq. vertical 56 Hz a 75 Hz (Automático)
Forma de entrada Sinc. Separada
Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada Analógico RGB (0,7 Vp-p/ 75 ohm), Digital
Máx VESA 1920 x 1080 @ 60 Hz
Recomendada VESA 1920 x 1080 @ 60 Hz
Analógica,Digital
DDC 2B (
Modo ligado : 25 W(Típico)
Modo de dormir < 0,3 W
Modo desativado < 0,3 W
Suporte incluído
Largura
Altura
Profundidade
Peso (excl. embalagem) 4,0 kg ( 8,81 lb )
56,93 cm ( 22,41 polegadas )
41,91 cm ( 16,50 polegadas )
17,93 cm ( 7,05 polegadas )
Digital
Conector DVI-D (Digital)
)
Suporte excluído
56,93 cm ( 22,41 polegadas )
35,43 cm ( 13,94 polegadas )
5,93 cm ( 2,33 polegadas )
Movimentação da
base giratória
Entrada de
alimentação
Condições
ambientais
Base giratória
Cabo de
alimentação
Variação da inclinação : -5˚ a 15˚
AC 100 - 240 V~ 50 / 60 Hz 1,2 A
Condições operacionais
Temperatura 10 °C a 35 °C
Umidade 10% a 80% sem condensação
Condições de armazenamento
Temperatura -20 °C a 60 °C
Umidade 5% a 90% sem condensação
Anexada ( ), Não-anexada ( O )
Conectado à tomada
NOTA
As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.
33
Especificações
Modos preestabelecidos (Resolução)
E1941T/E1941S
* Se você não consegue seleccionar 1366 x 768 na opção de propriedade de tela,
por favor, actualize seu driver de cartão vídeo do seu vendedor de cartão vídeo.
Modos de exibição (Resolução) Freq. horizontal (kHz) Freq. vertical (Hz) Polaridade (H/V)
1
720 x 400
2
640 x 480
3
640 x 480
4
800 x 600
5
800 x 600
6
832 x 624
7
1024 x 768
8
1024 x 768
*9
1366 x 768
E2041T/E2041S
31,468
31,469
37,500
37,879
46,875
49,725
48,363
60,123
47,712
70
60
75
60
75
75
60
75
60
*
Modo Recomendada
-/+
-/-
-/+/+
+/+
-/-
-/+/+
+/+
Modos de exibição (Resolução) Freq. horizontal (kHz) Freq. vertical (Hz) Polaridade (H/V)
1
2
3
4
5
6
7
8
*9
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600
1024 x 768
1024 x 768
1152 x 864
1600 x 900
31,468
31,469
37,500
37,879
46,875
48,363
60,123
67,500
60,000
34
34
70
60
75
60
75
60
75
75
60
*
Modo Recomendada
-/+
-/-
-/+/+
+/+
-/+/+
+/+
+/+
Especificações
E2241T/E2241S/E2341T/E2441T
Modos de exibição (Resolução) Freq. horizontal (kHz) Freq. vertical (Hz) Polaridade (H/V)
1
720 x 400
2
640 x 480
3
640 x 480
4
800 x 600
5
800 x 600
6
1024 x 768
7
1024 x 768
8
1152 x 864
9
1280 x 1024
10
1280 x 1024
11
1680 x 1050
*12
1920 x 1080
Indicator
MODO
Modo ligado
Modo de dormir
Modo desativado
31,468
31,469
37,500
37,879
46,875
48,363
60,123
67,500
63,981
79,976
65,290
67,500
LED Colorido
Azul
Azul Piscando
Desligado
70
60
75
60
75
60
75
75
60
75
60
60
*
Modo Recomendada
-/+
-/-
-/+/+
+/+
-/+/+
+/+
+/+
+/+
-/+
+/+
35
Instalar a placa de montagem na parede
Este produto cumpre as especificações da placa de montagem na
parede ou do dispositivo de intercâmbio.
1. Posicione o monitor com a parte da frente voltada para baixo sobre um colchão ou
tecido macio.
A type
2
. Remova o Suporte do Corpo e a Basa
do Suporte do produto na direcção
correta, como mostrado na imagem.
B type
. Soltando a mola interior ,separe a base
2
do corpo.
C type
2
. Desconecte a base suporte do suporte
corpo, desaparafuse o parafuso e
volte-o para a esquerda.
36

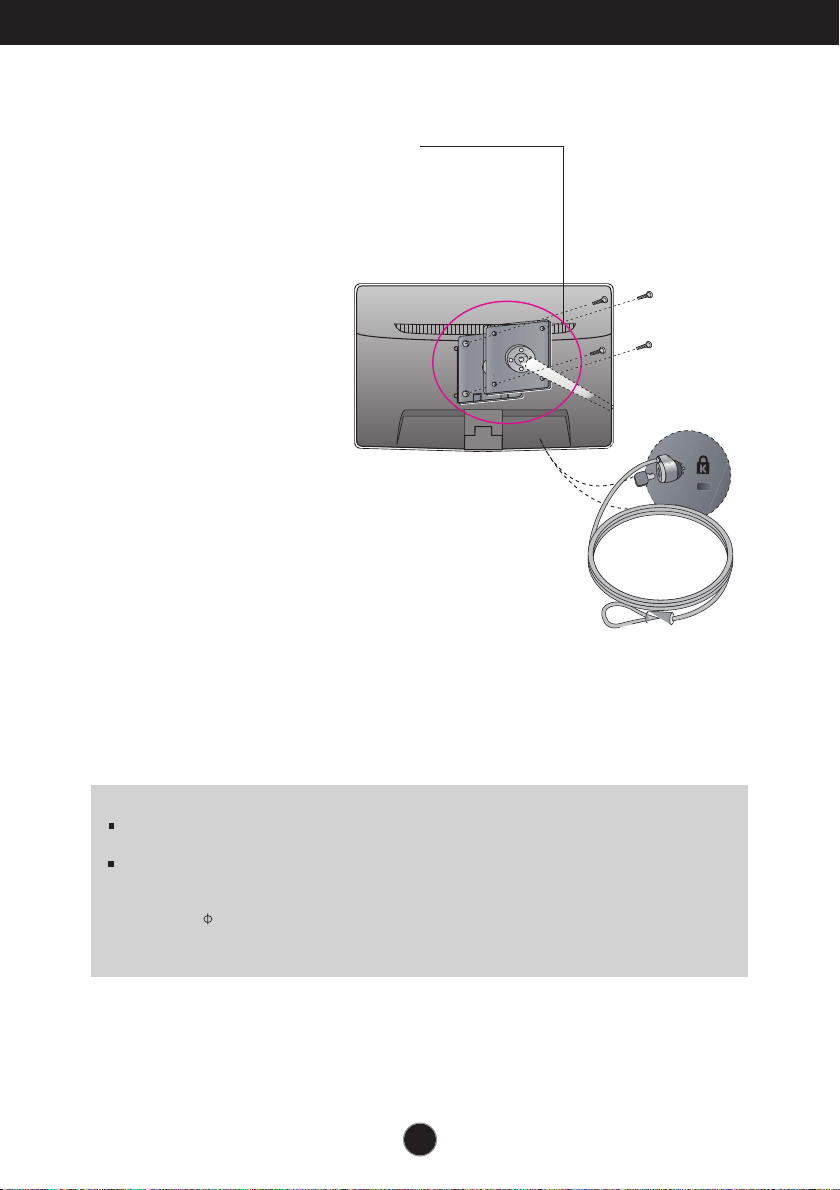

Instalar a placa de montagem na parede
3. Instalar a placa de montagem na parede.
Placa de montagem na parede
(comprada separadamente)
É do tipo vertical ou de montagem na parede e pode
ser fixado com a Placa de montagem na parede.
Para mais detalhes, consulte o manual de instalação
que é fornecido quando adquire a Placa de
montagem na parede.
<Dimensão do Interface de Montagem do Parafuso>
Dimensão do furo: 75 mm x 75 mm
Slot de segurança Kensington
conectado a um cabo de retenção
que pode ser comprado
separadamente na maioria das
lojas de produtos de informática.
NOTA
A compatibilidade VESA irá respeitar apenas a interface dimensões e especificações dos
parafusos.
Utilize VESA standard abaixo descritos.
* 784,8 mm e inferior (30,9
- Espessura do adaptador de montagem na parede : 2,6 mm
- Parafuso : 4,0 mm x afastamento 0,7 mm x comprimento 10 mm
*787,4 mm e superior (31,0
- Utilize o adaptador de montagem na parede VESA e respectivos parafusos.
polegada
polegada
)
)
37
Certifique-se de que lê as Precauções de
segurança antes de utilizar o equipamento.
Mantenha o Manual do utilizador (CD) num
local acessível para futura referência.
O modelo e o número de série do SET está
localizado na parte traseira ou lateral do
SET. Registe-o em baixo para o caso de vir a
necessitar um dia de assistência técnica.
MODELO
SÉRIE
ENERGY STAR is a set of powe r-savi ng
guidelines issued by the U.S.Environmental
Protection Agency(EPA).
As an ENERGY STAR Partner LGE U. S. A.,Inc.
has determined that this product meets the
ENERGY STAR guidelines for energy efficiency.
Loading...
